Построение в декартовой системе координат (6 класс)

1.

Построение
в декартовой системе координат

2.

План урока:
На уроке
СЕГОДНЯ:
01
Виды фигур
02
Примеры фигур в жизни
03
Построение в системе координат
04
Выводы

3.

01
Виды фигур

4.

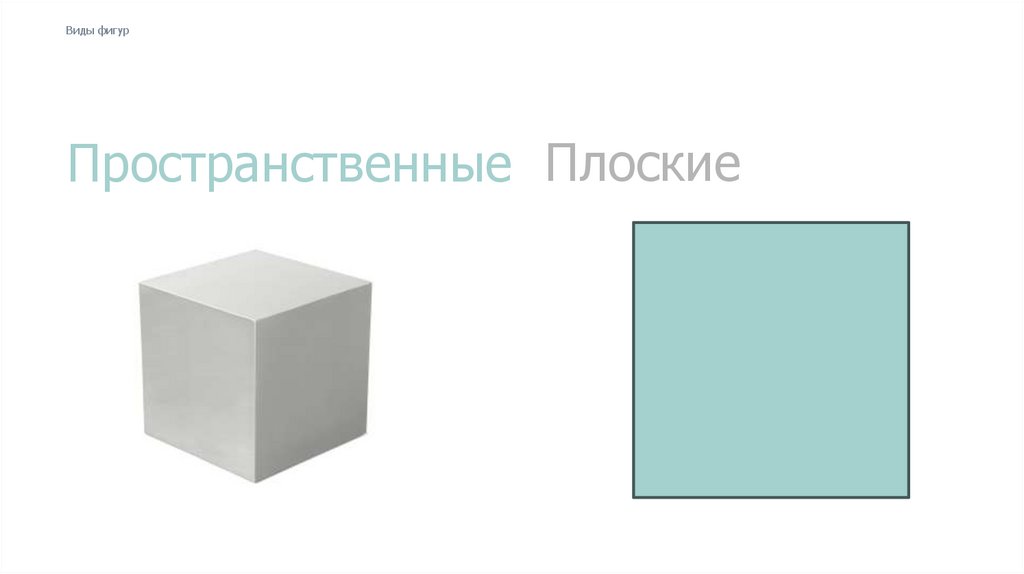

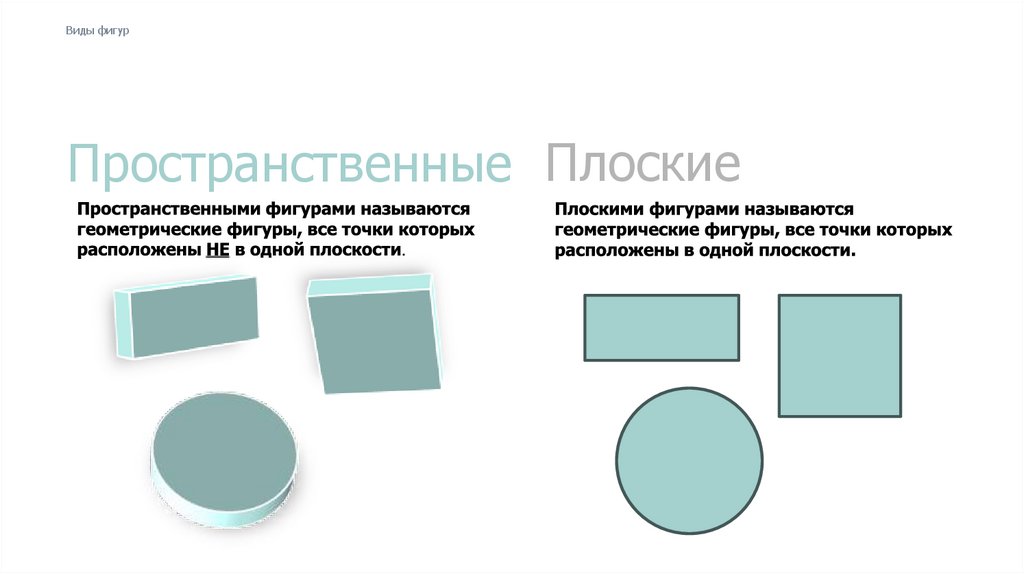

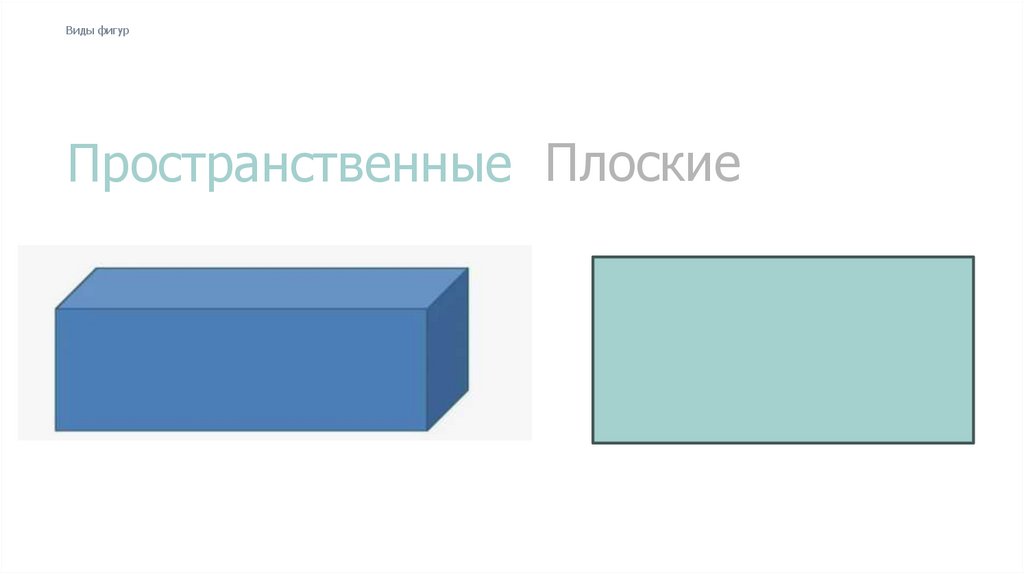

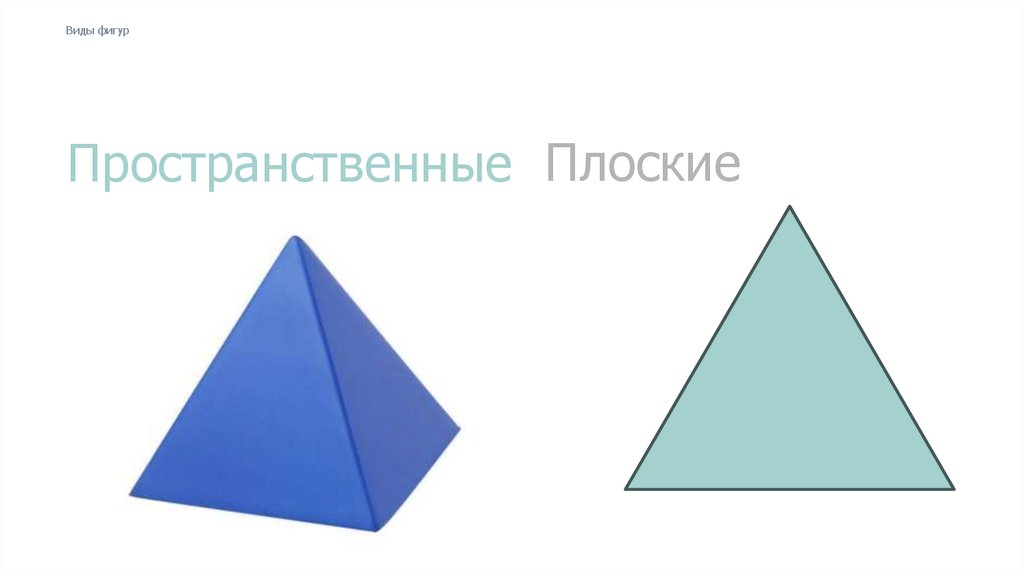

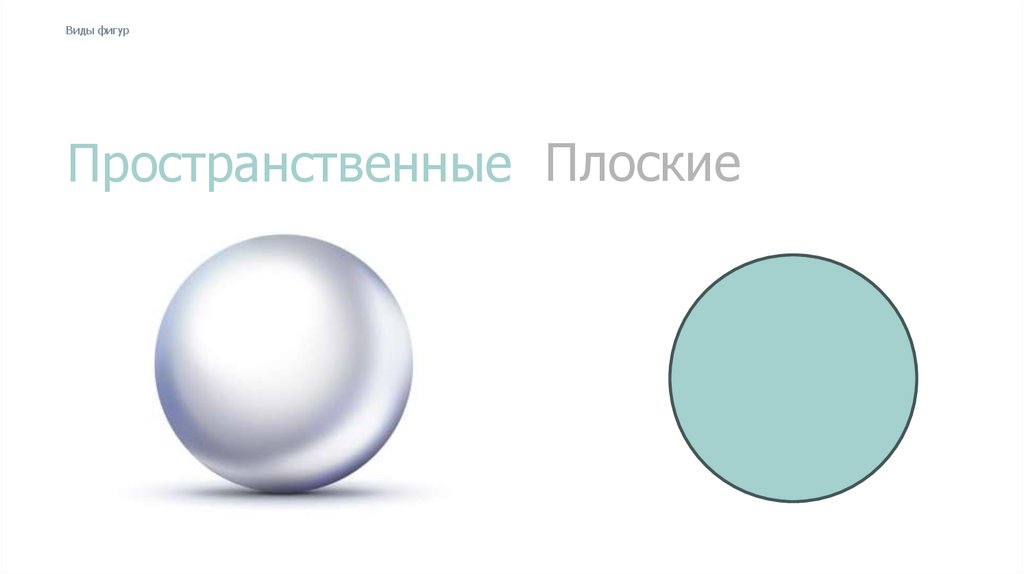

Виды фигур
Пространственные Плоские

5.

Виды фигур
Пространственные Плоские

6.

Виды фигур
Пространственные Плоские

7.

Виды фигур
Пространственные Плоские

8.

Виды фигур
Пространственные Плоские

9.

0
Фигуры в жизни
2

10.

Фигуры в жизни
Штаб-квартира EURONEWS
Лион, Франция

11.

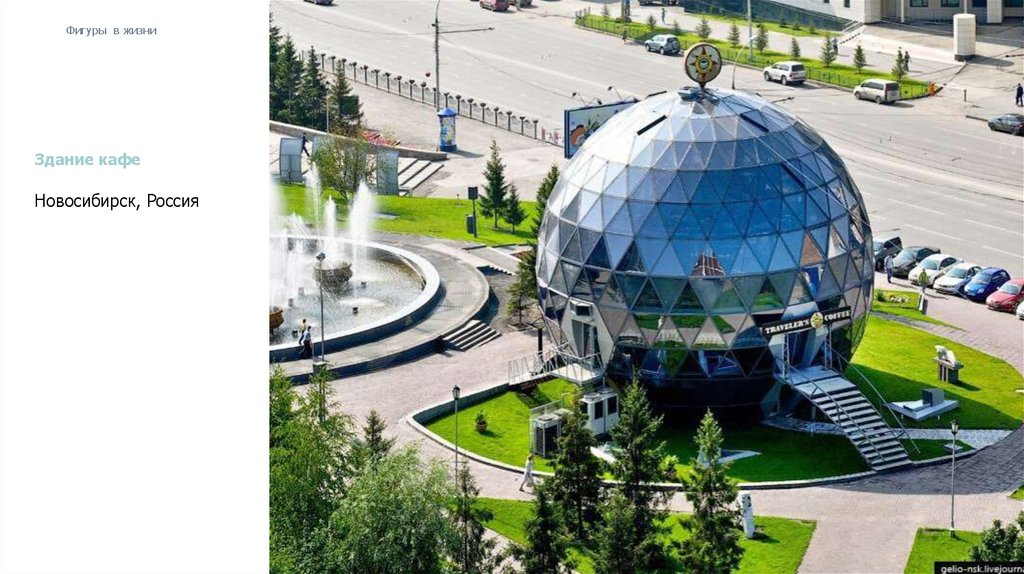

Фигуры в жизни
Здание кафе
Новосибирск, Россия

12.

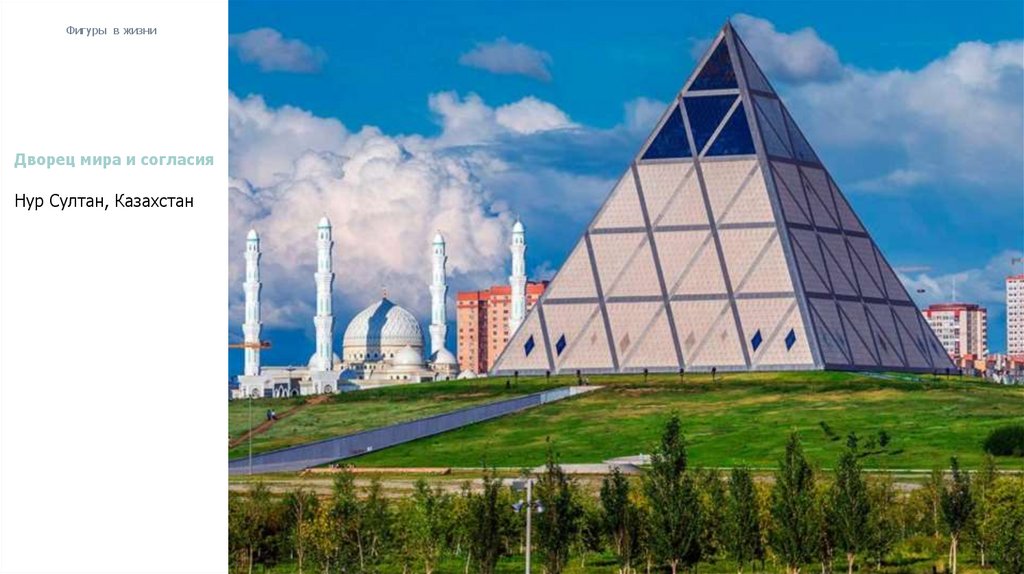

Фигуры в жизни
Дворец мира и согласия
Нур Султан, Казахстан

13.

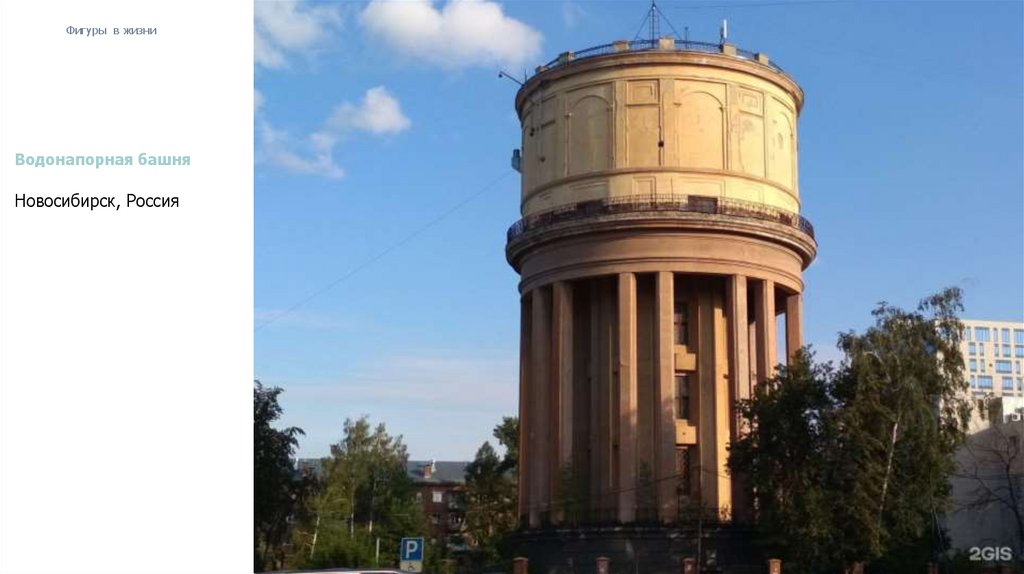

Фигуры в жизни
Водонапорная башня
Новосибирск, Россия

14.

03
Построение в системе координат

15.

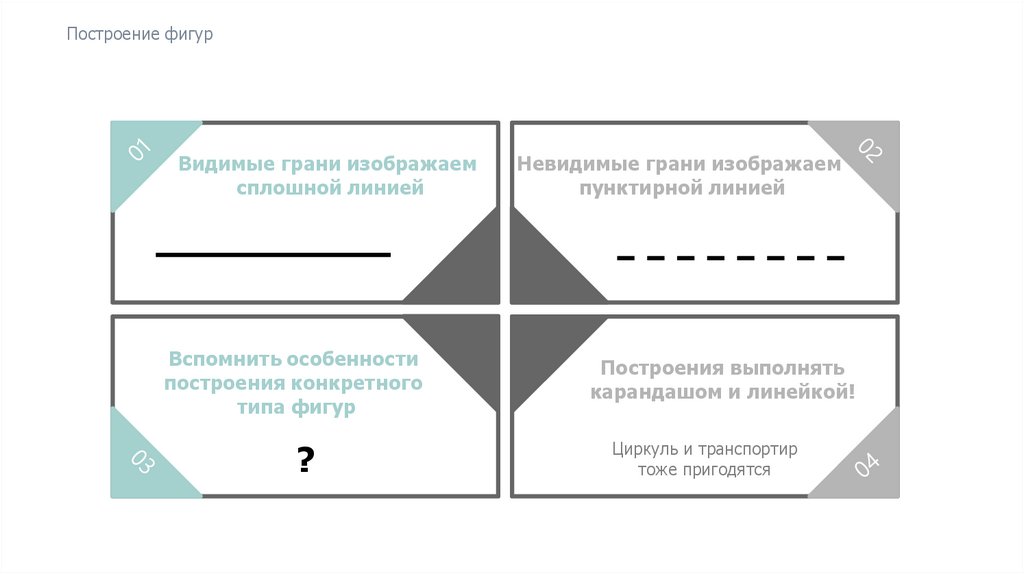

Построение фигур
Видимые грани изображаем
сплошной линией
Вспомнить особенности
построения конкретного
типа фигур
?
Невидимые грани изображаем
пунктирной линией
Построения выполнять
карандашом и линейкой!
Циркуль и транспортир
тоже пригодятся

16.

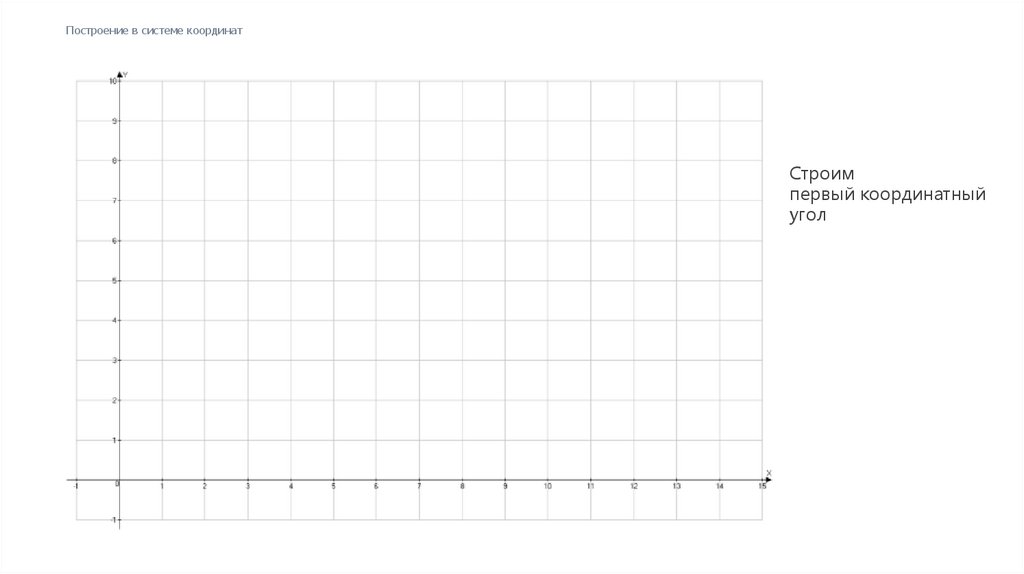

Построение в системе координат
Строим
первый координатный
угол

17.

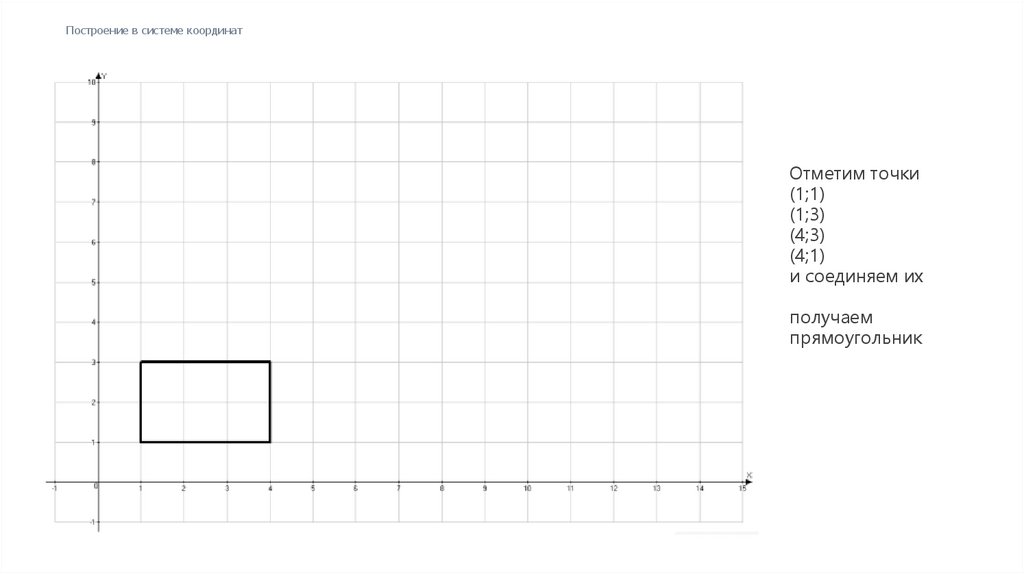

Построение в системе координат
Отметим точки
(1;1)
(1;3)
(4;3)
(4;1)
и соединяем их
получаем
прямоугольник

18.

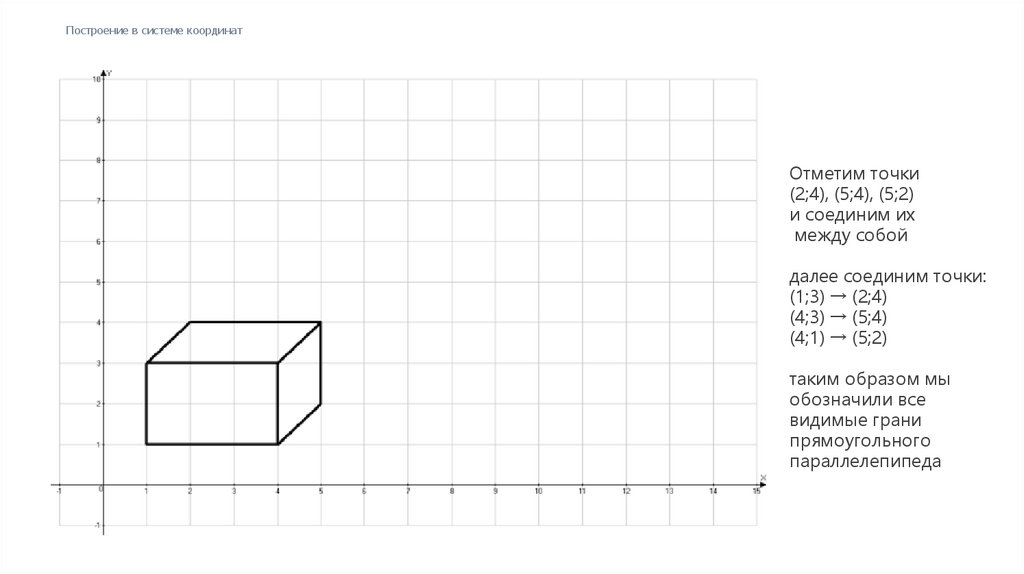

Построение в системе координат
Отметим точки
(2;4), (5;4), (5;2)
и соединим их
между собой
далее соединим точки:
(1;3) → (2;4)
(4;3) → (5;4)
(4;1) → (5;2)
таким образом мы
обозначили все
видимые грани
прямоугольного
параллелепипеда

19.

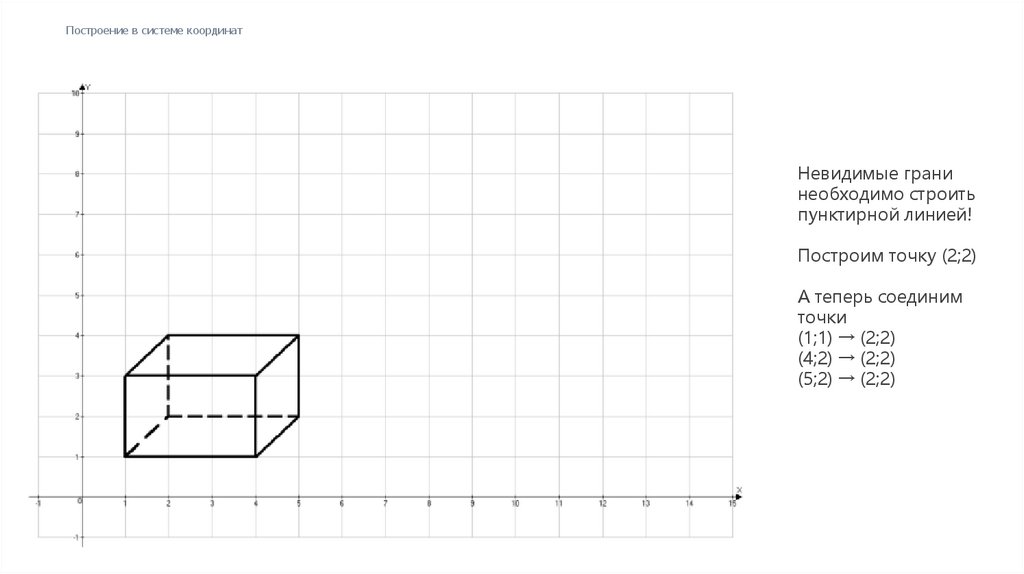

Построение в системе координат
Невидимые грани
необходимо строить
пунктирной линией!
Построим точку (2;2)
А теперь соединим
точки
(1;1) → (2;2)
(4;2) → (2;2)
(5;2) → (2;2)

20.

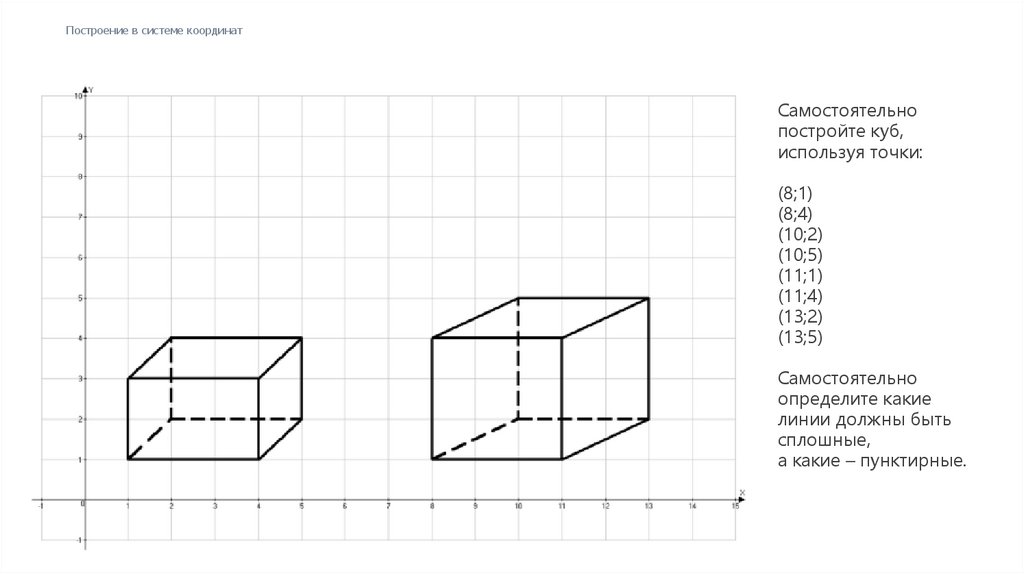

Построение в системе координат
Самостоятельно
постройте куб,
используя точки:
(8;1)
(8;4)
(10;2)
(10;5)
(11;1)
(11;4)
(13;2)
(13;5)
Самостоятельно
определите какие
линии должны быть
сплошные,
а какие – пунктирные.

21.

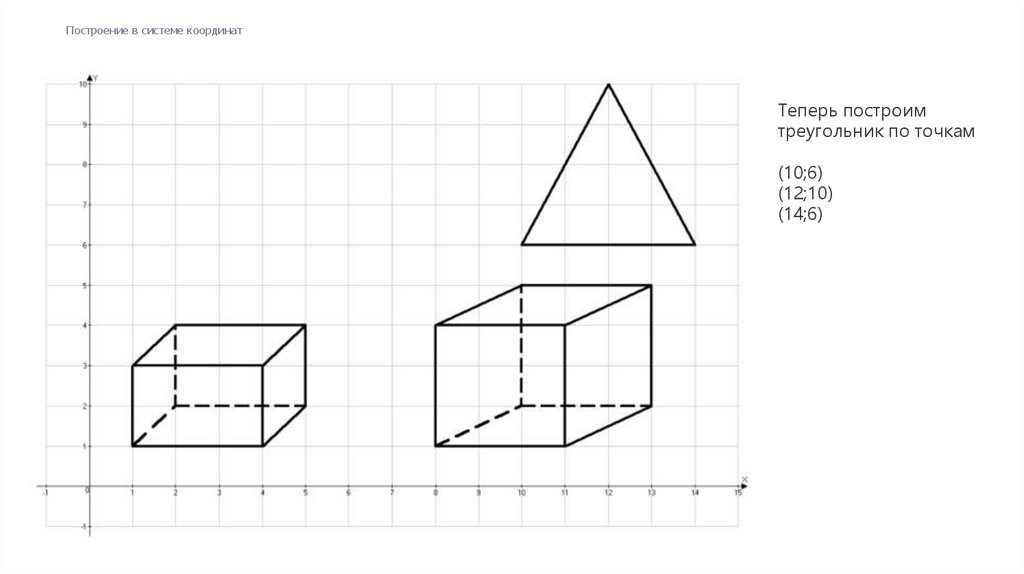

Построение в системе координат
Теперь построим
треугольник по точкам
(10;6)
(12;10)
(14;6)

22.

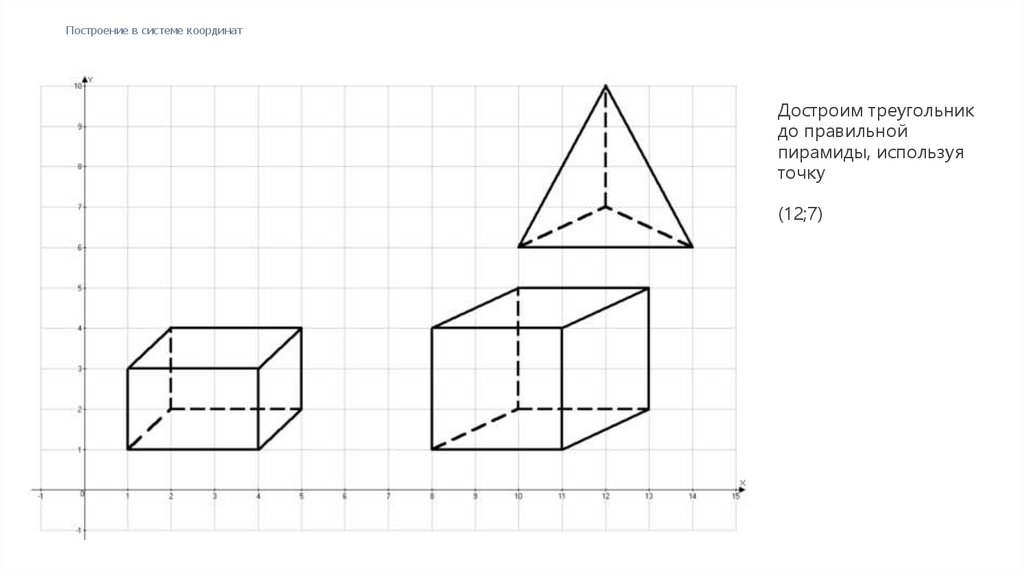

Построение в системе координат
Достроим треугольник
до правильной
пирамиды, используя
точку
(12;7)

23.

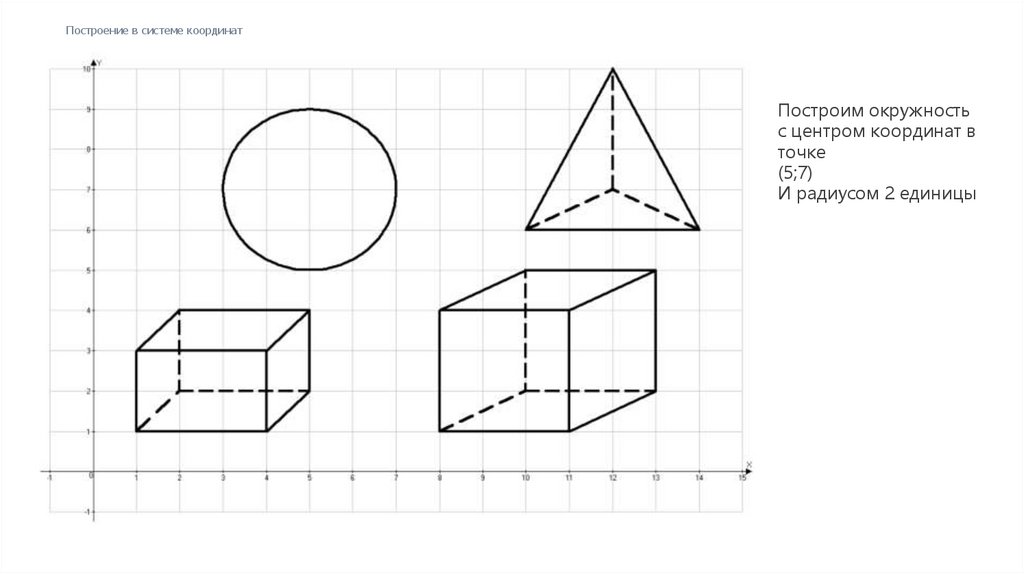

Построение в системе координат
Построим окружность
с центром координат в
точке
(5;7)
И радиусом 2 единицы

24.

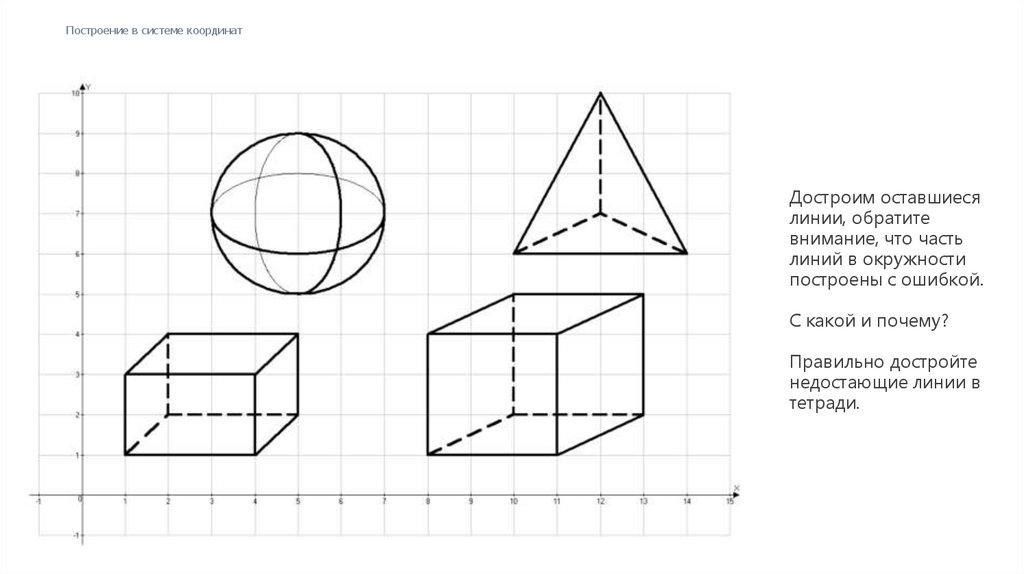

Построение в системе координат
Достроим оставшиеся
линии, обратите
внимание, что часть
линий в окружности
построены с ошибкой.
С какой и почему?
Правильно достройте
недостающие линии в
тетради.

25.

04
Выводы

26.

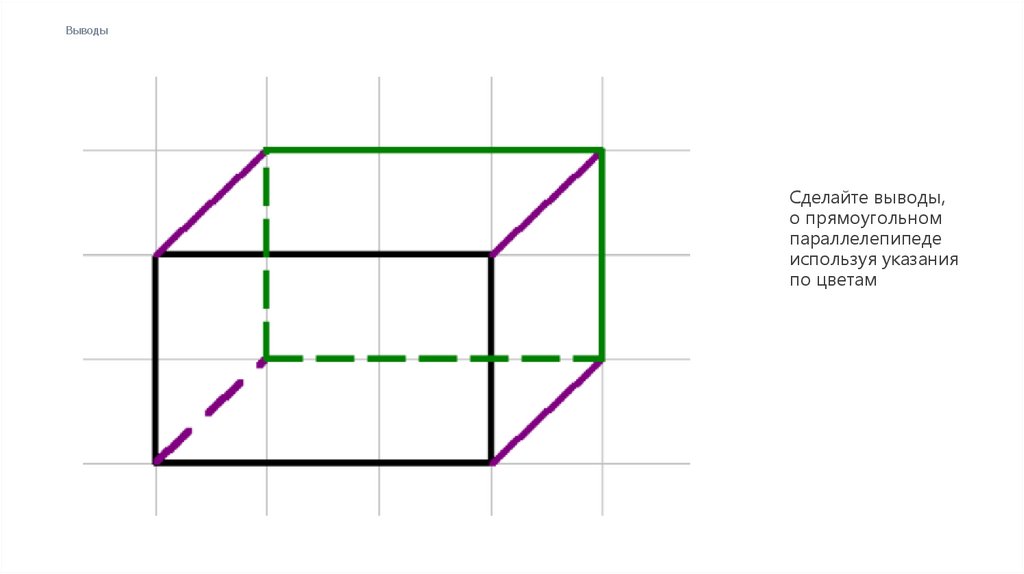

Выводы
Сделайте выводы,
о прямоугольном
параллелепипеде
используя указания
по цветам

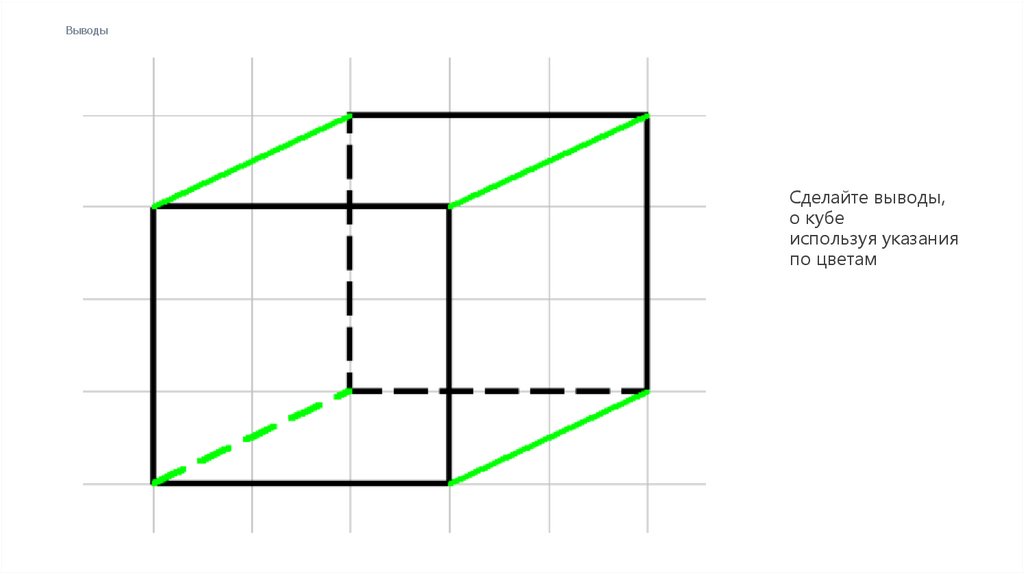

27.

Выводы
Сделайте выводы,
о кубе
используя указания
по цветам

28.

Выводы
Сделайте выводы,
о треугольной призме
используя указания
по цветам

29.

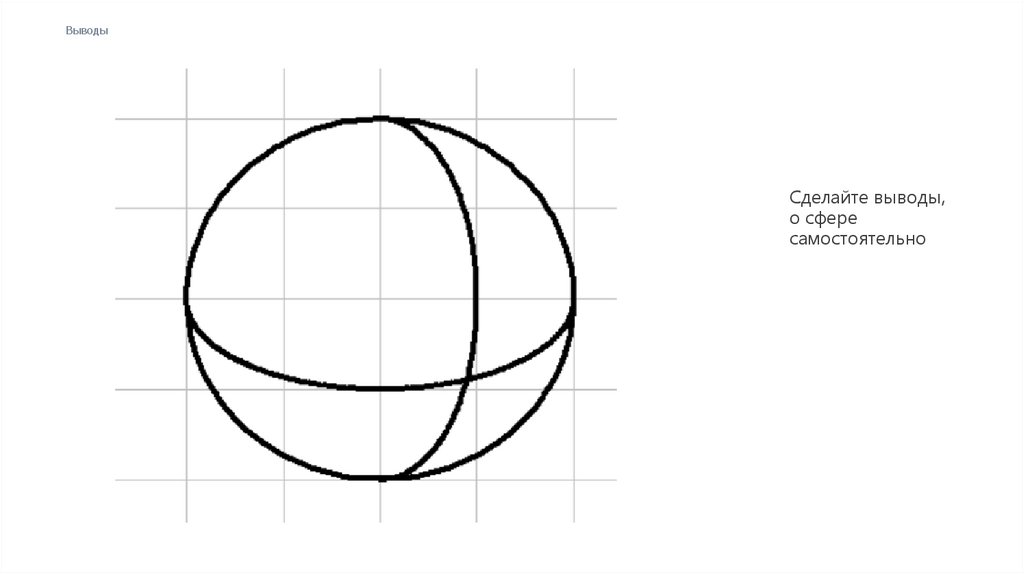

Выводы
Сделайте выводы,
о сфере
самостоятельно
