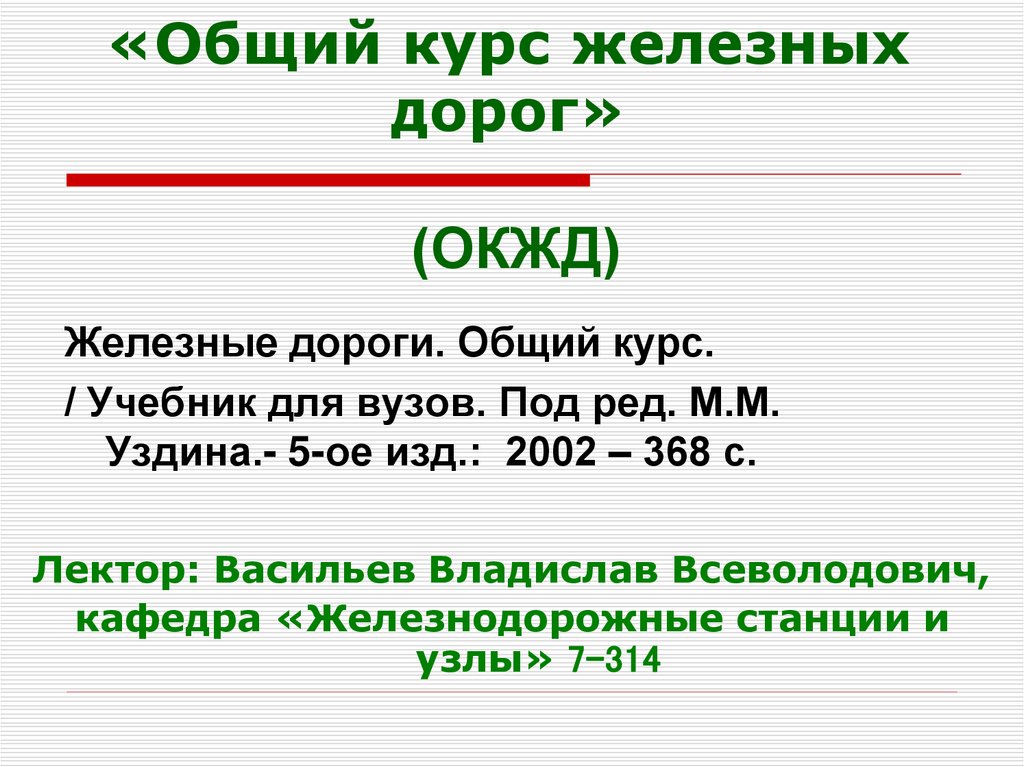

«Общий курс железных дорог» (ОКЖД)

1. «Общий курс железных дорог» (ОКЖД)

Железные дороги. Общий курс.
/ Учебник для вузов. Под ред. М.М.
Уздина.- 5-ое изд.: 2002 – 368 с.
Лектор: Васильев Владислав Всеволодович,
кафедра «Железнодорожные станции и
узлы» 7-314

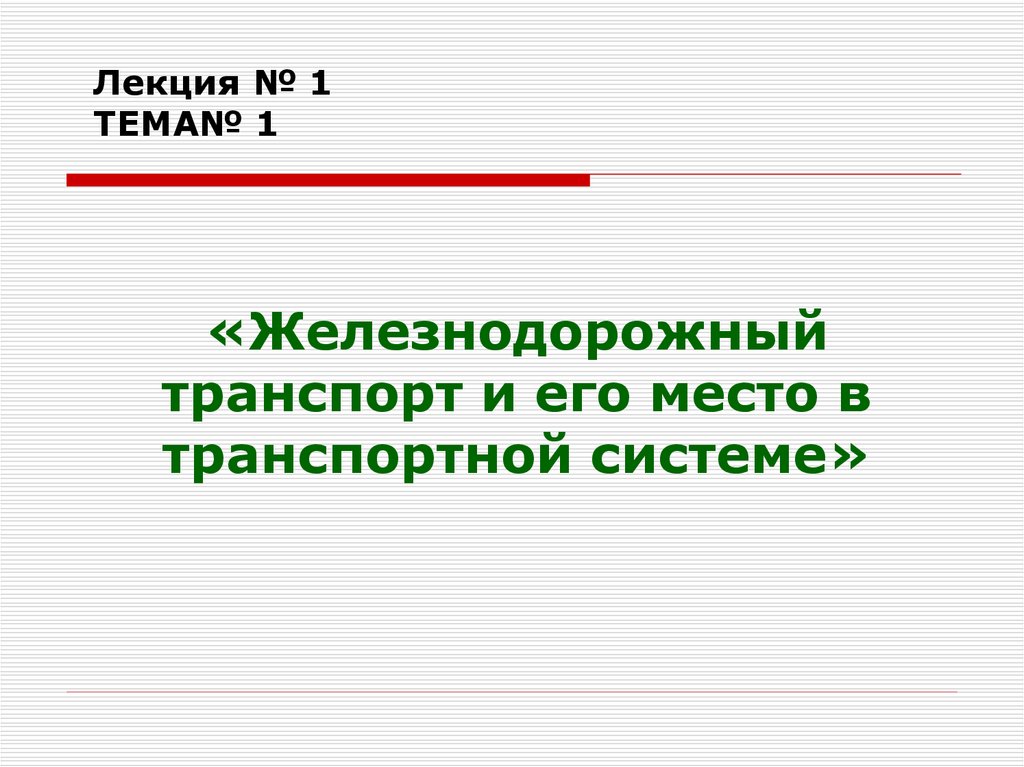

2. «Железнодорожный транспорт и его место в транспортной системе»

Лекция № 1
ТЕМА№ 1
«Железнодорожный
транспорт и его место в
транспортной системе»

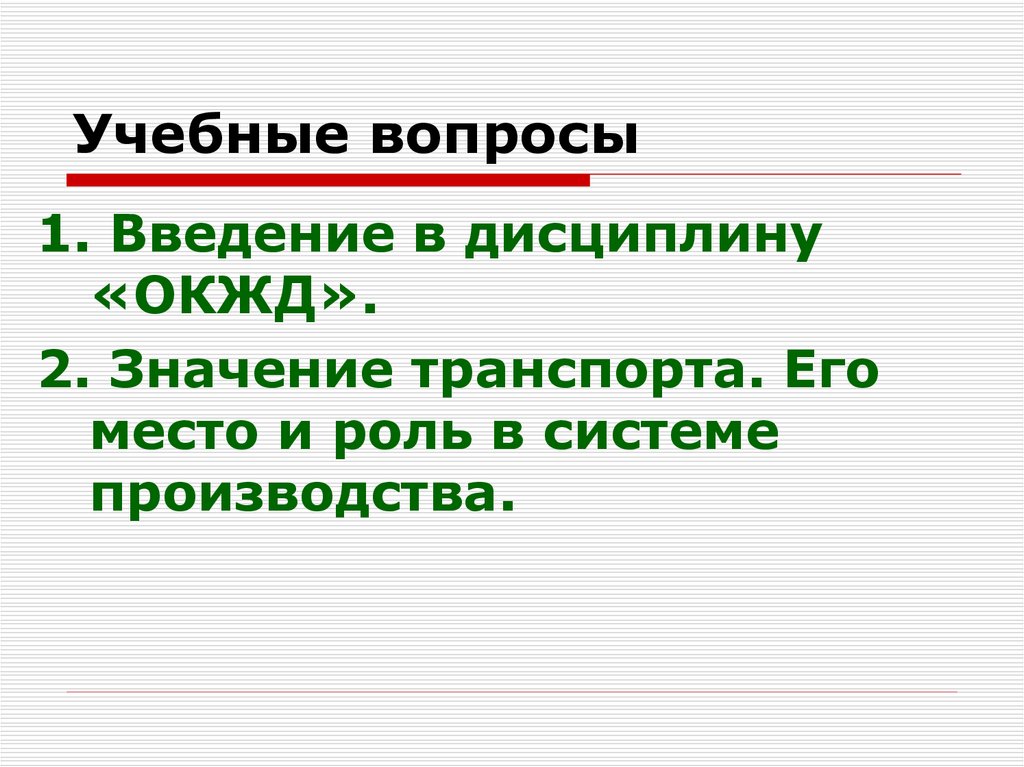

3. Учебные вопросы

1. Введение в дисциплину
«ОКЖД».
2. Значение транспорта. Его
место и роль в системе
производства.

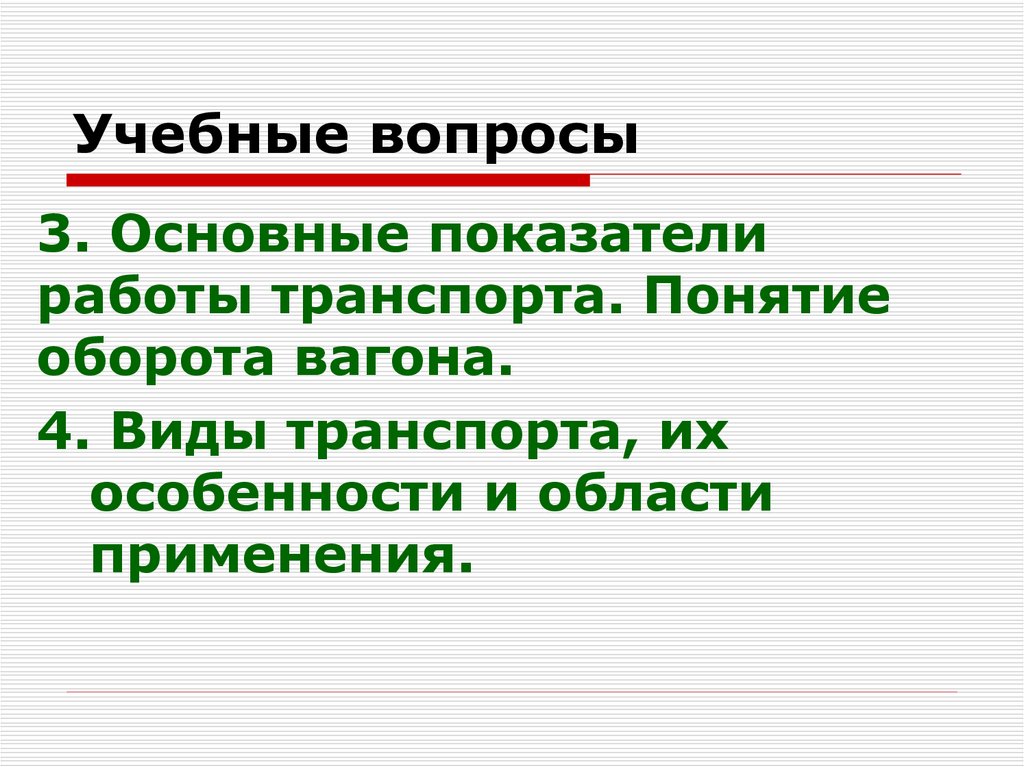

4. Учебные вопросы

3. Основные показатели
работы транспорта. Понятие
оборота вагона.
4. Виды транспорта, их
особенности и области
применения.

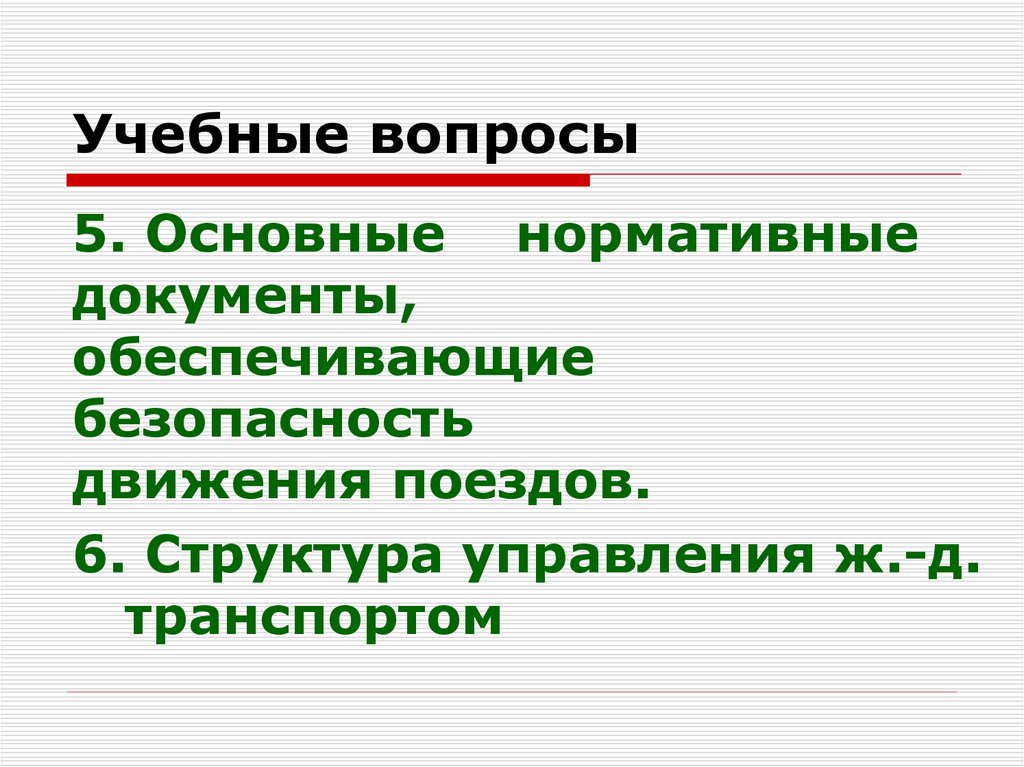

5. Учебные вопросы

5. Основные нормативные
документы,
обеспечивающие
безопасность
движения поездов.
6. Структура управления ж.-д.
транспортом

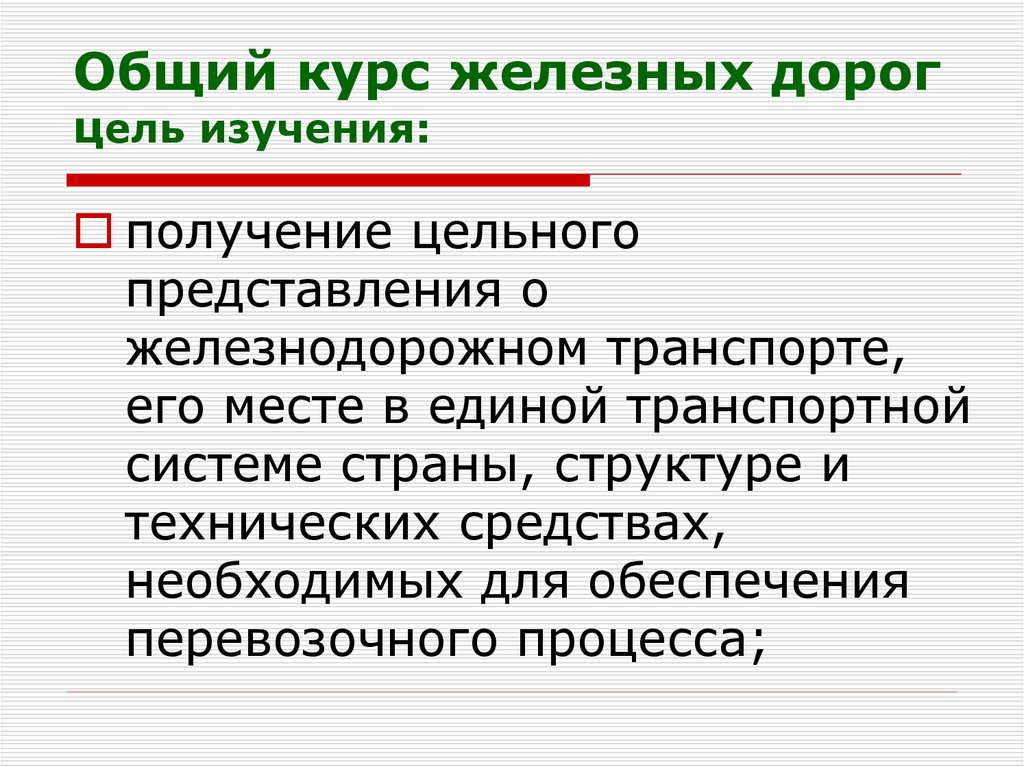

6. Общий курс железных дорог цель изучения:

получение цельного
представления о
железнодорожном транспорте,
его месте в единой транспортной
системе страны, структуре и
технических средствах,
необходимых для обеспечения
перевозочного процесса;

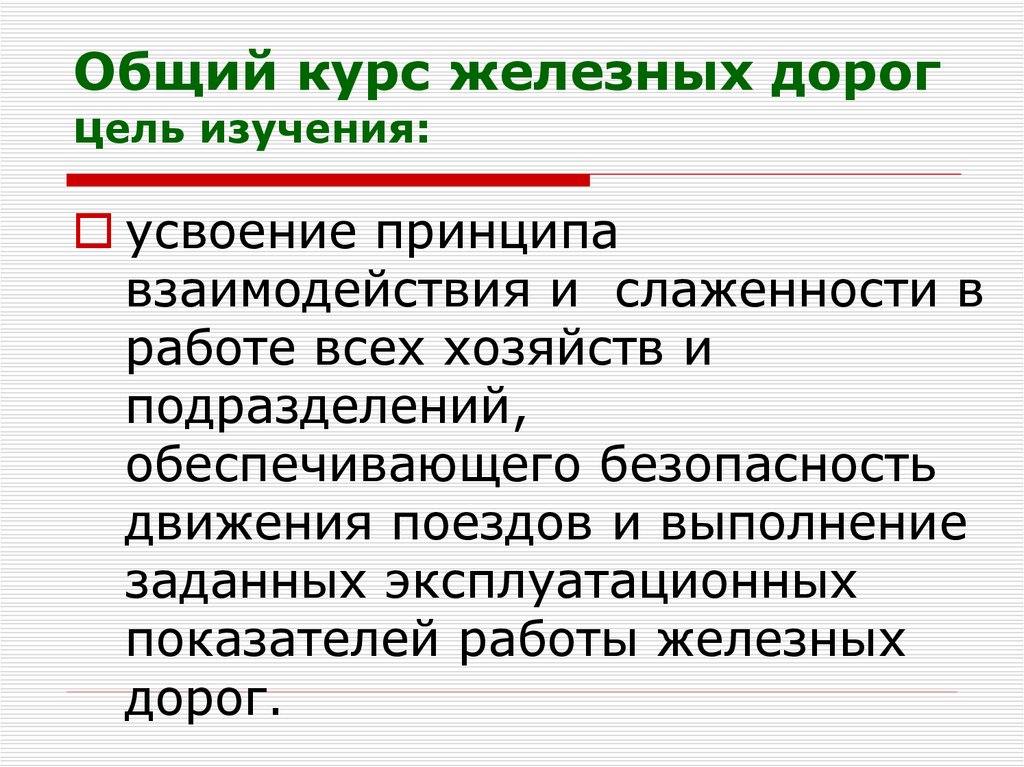

7. Общий курс железных дорог цель изучения:

усвоение принципа
взаимодействия и слаженности в
работе всех хозяйств и
подразделений,
обеспечивающего безопасность
движения поездов и выполнение
заданных эксплуатационных
показателей работы железных
дорог.

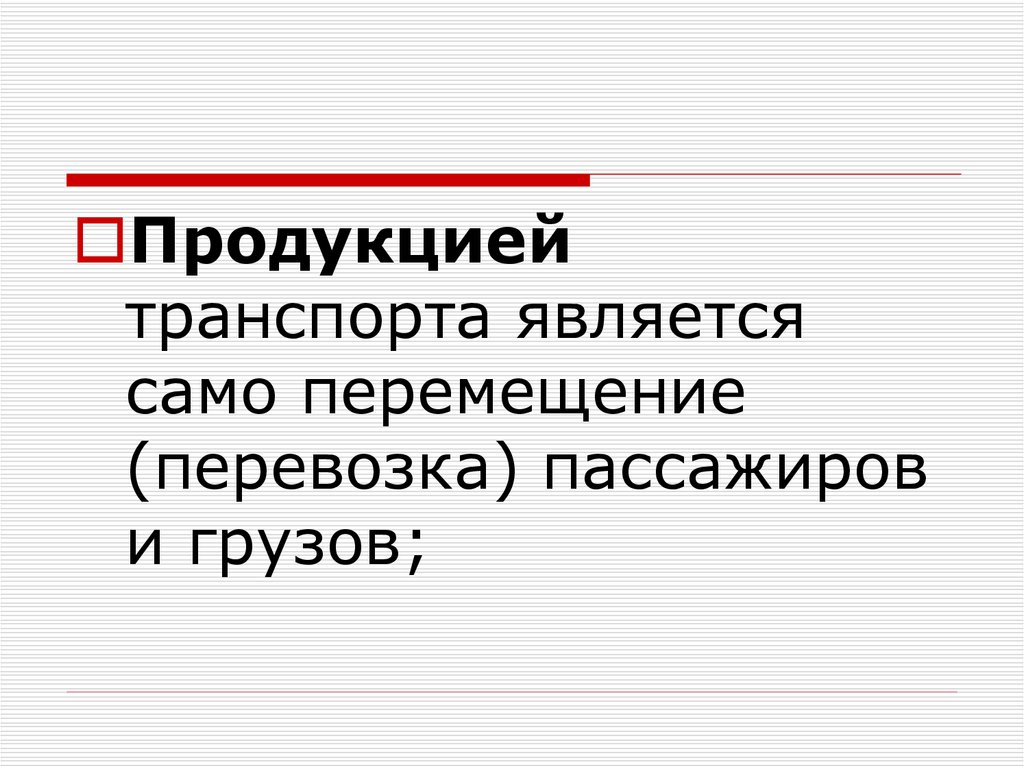

8.

Продукцией
транспорта является
само перемещение
(перевозка) пассажиров
и грузов;

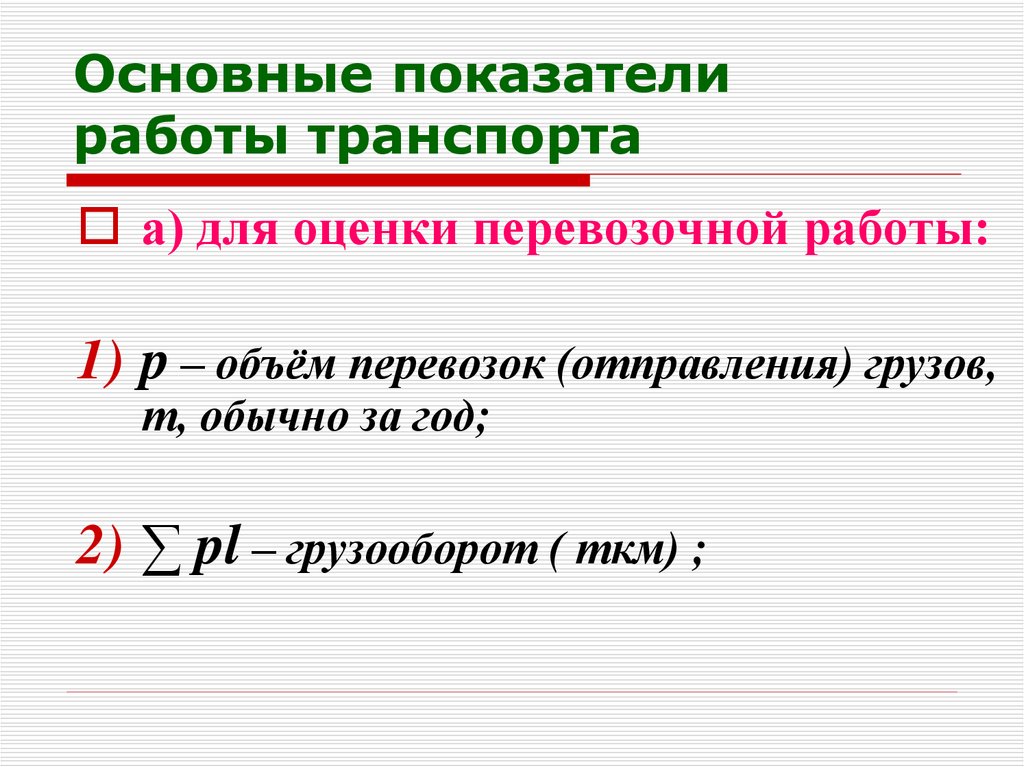

9. Основные показатели работы транспорта

а) для оценки перевозочной работы:
1) p – объём перевозок (отправления) грузов,
т, обычно за год;
2) ∑ pl – грузооборот ( ткм) ;

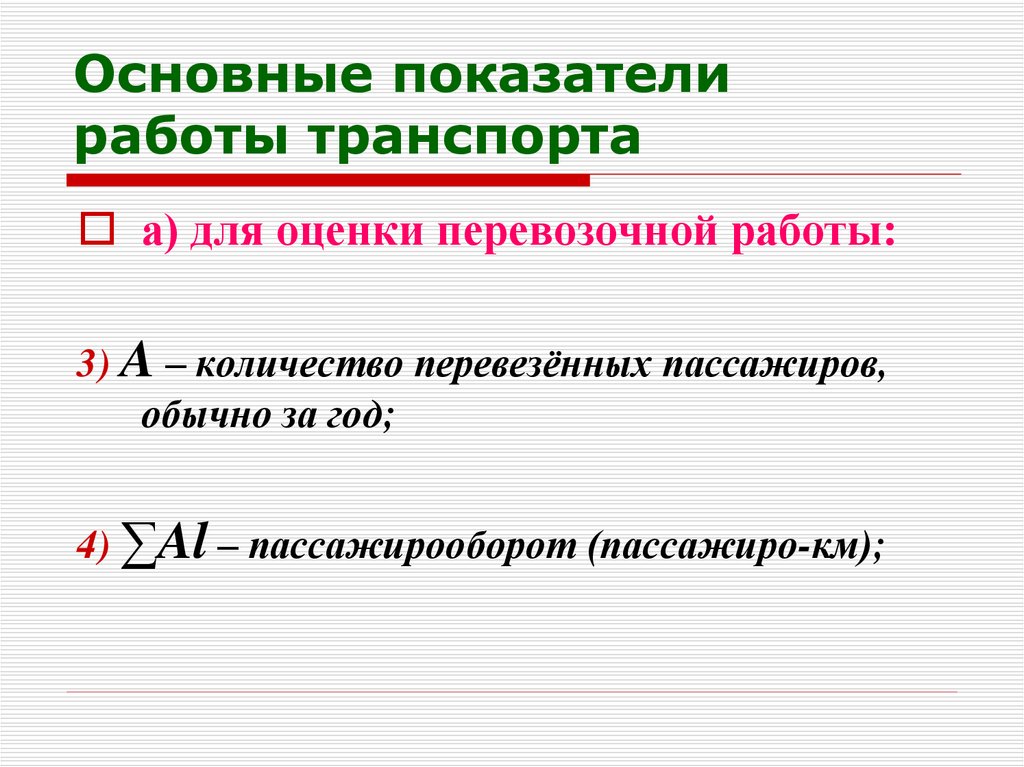

10. Основные показатели работы транспорта

а) для оценки перевозочной работы:
3) A – количество перевезённых пассажиров,
обычно за год;
4) ∑Al – пассажирооборот (пассажиро-км);

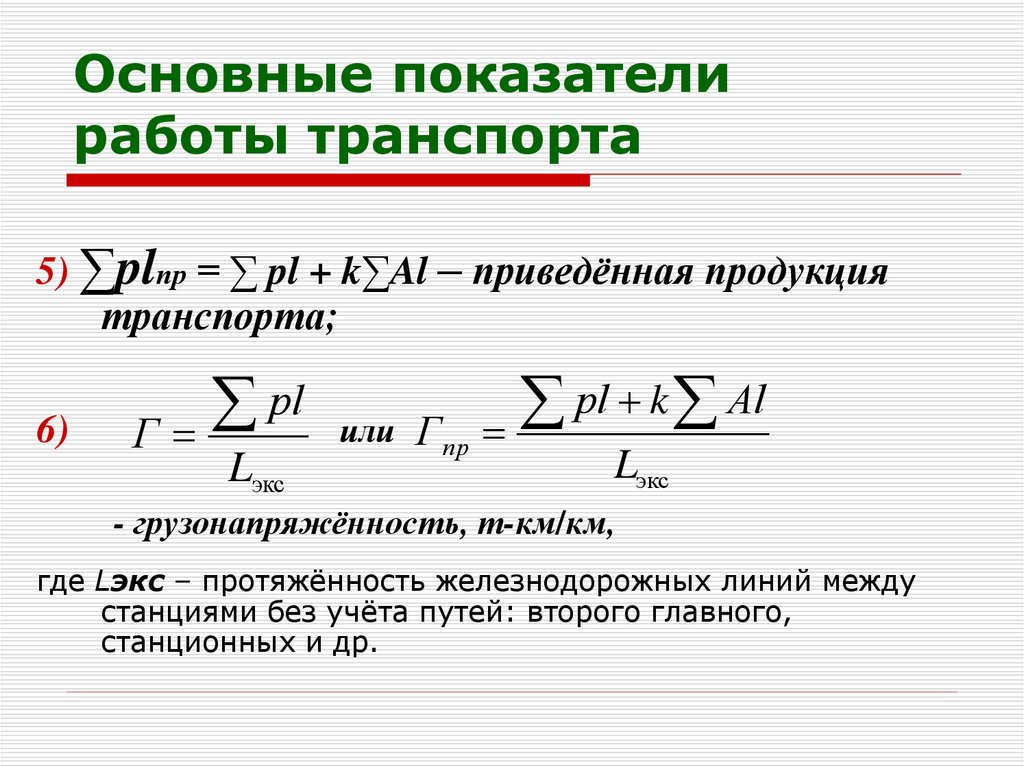

11. Основные показатели работы транспорта

5) ∑plпр = ∑ pl + k∑Al – приведённая продукция
транспорта;
6)
рl k Аl
рl
или Г
Г
Lэкс
пр
Lэкс
- грузонапряжённость, т-км/км,
где Lэкс – протяжённость железнодорожных линий между
станциями без учёта путей: второго главного,
станционных и др.

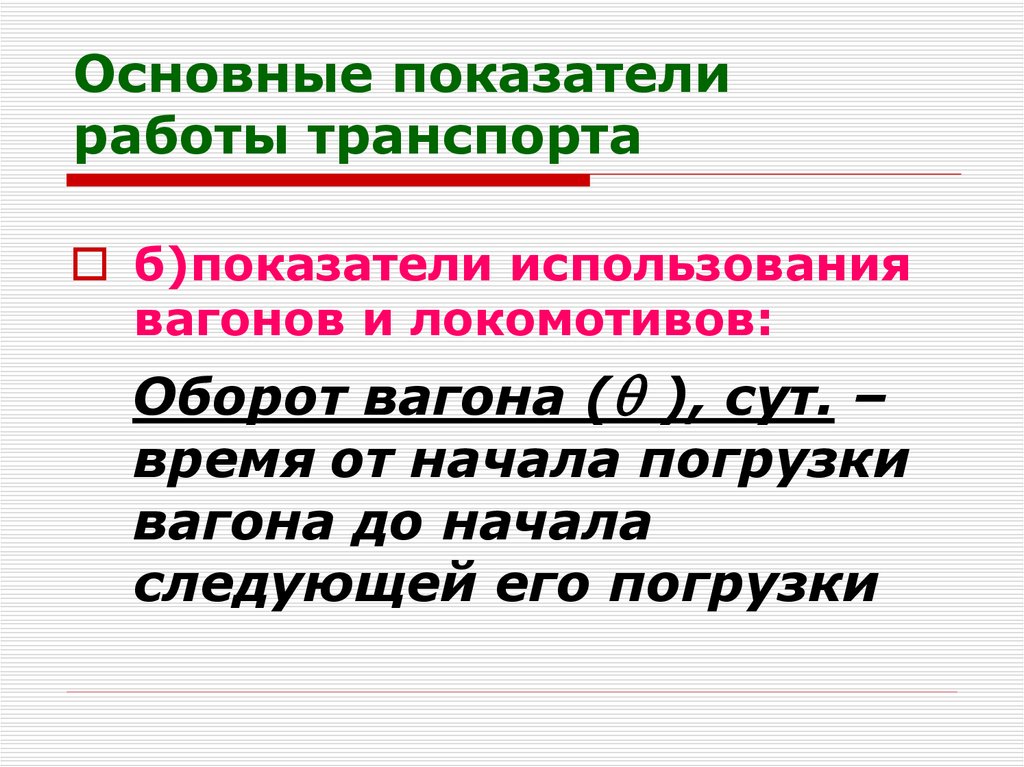

12. Основные показатели работы транспорта

б)показатели использования
вагонов и локомотивов:
Оборот вагона ( ), сут. –
время от начала погрузки
вагона до начала
следующей его погрузки

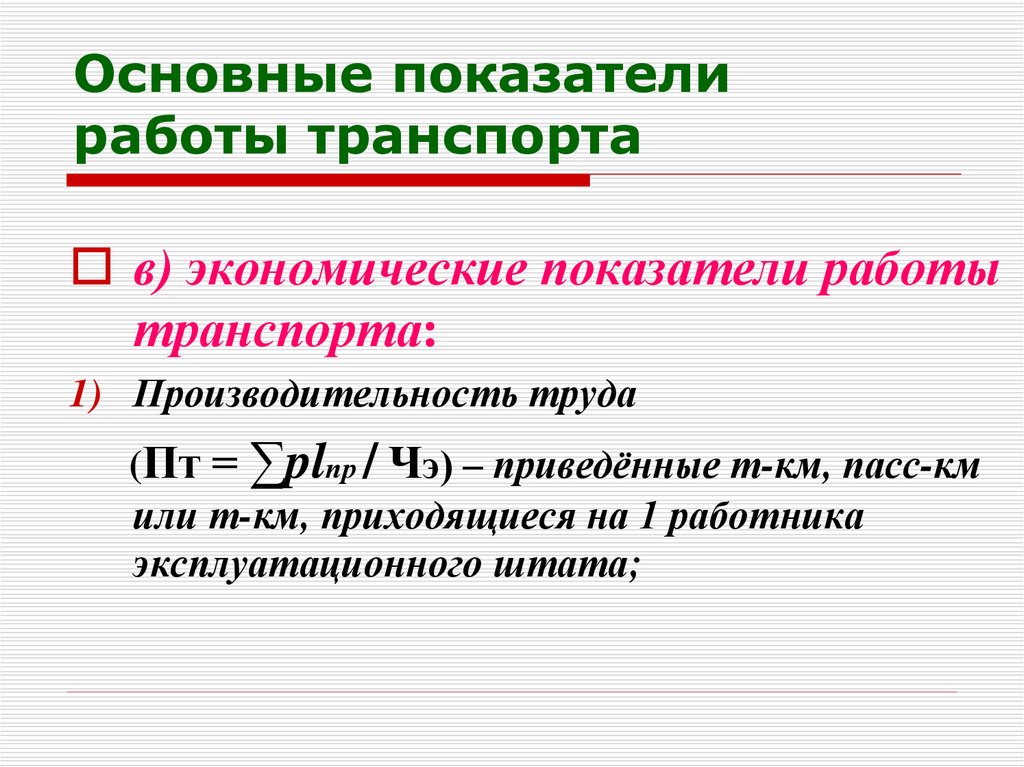

13. Основные показатели работы транспорта

в) экономические показатели работы
транспорта:
1) Производительность труда
(Пт = ∑plпр / Чэ) – приведённые т-км, пасс-км
или т-км, приходящиеся на 1 работника
эксплуатационного штата;

14. Основные показатели работы транспорта

в) экономические показатели работы
транспорта:
2) Себестоимость перевозок (С = ∑Э/ ∑plпр) –
отношение эксплуатационных расходов по
перевозке к объёму выполненной продукции;

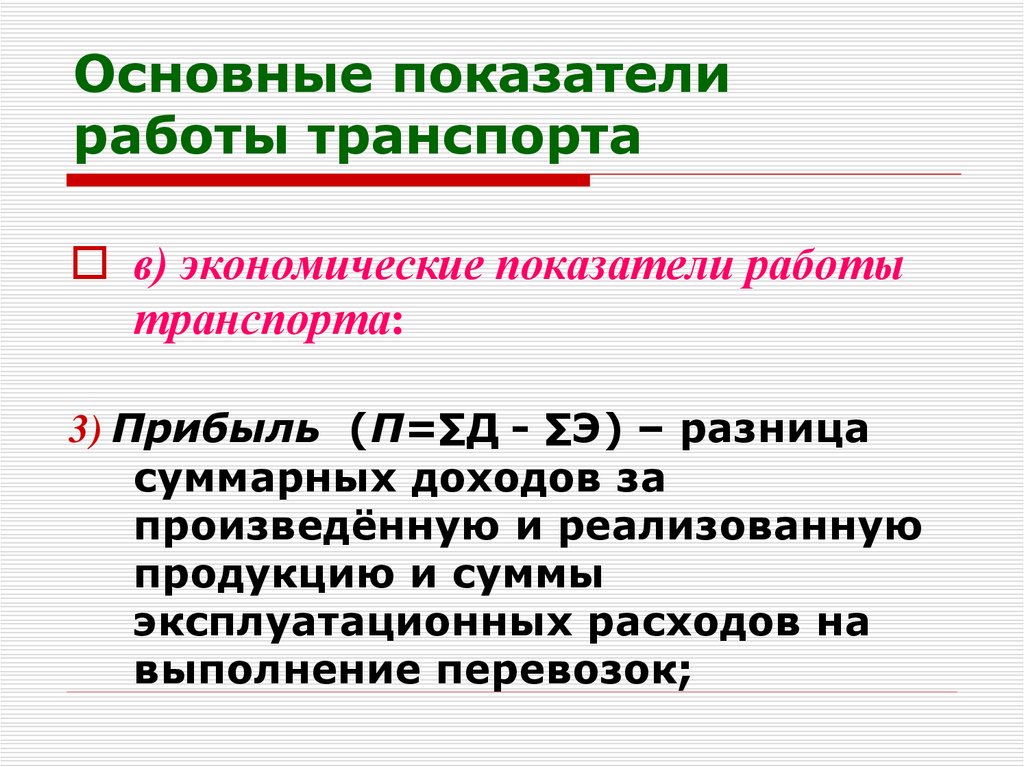

15. Основные показатели работы транспорта

в) экономические показатели работы
транспорта:
3) Прибыль (П=∑Д - ∑Э) – разница
суммарных доходов за
произведённую и реализованную
продукцию и суммы
эксплуатационных расходов на
выполнение перевозок;

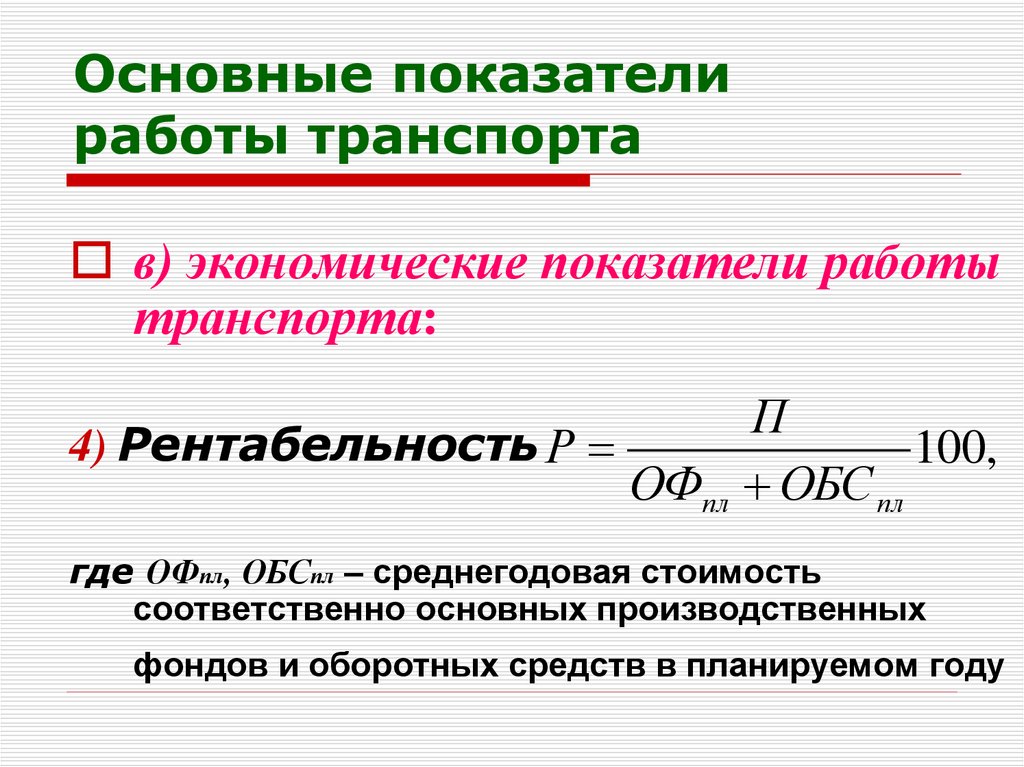

16. Основные показатели работы транспорта

в) экономические показатели работы
транспорта:
П
4) Рентабельность Р
100,
ОФпл ОБС пл
где ОФпл, ОБСпл – среднегодовая стоимость
соответственно основных производственных
фондов и оборотных средств в планируемом году

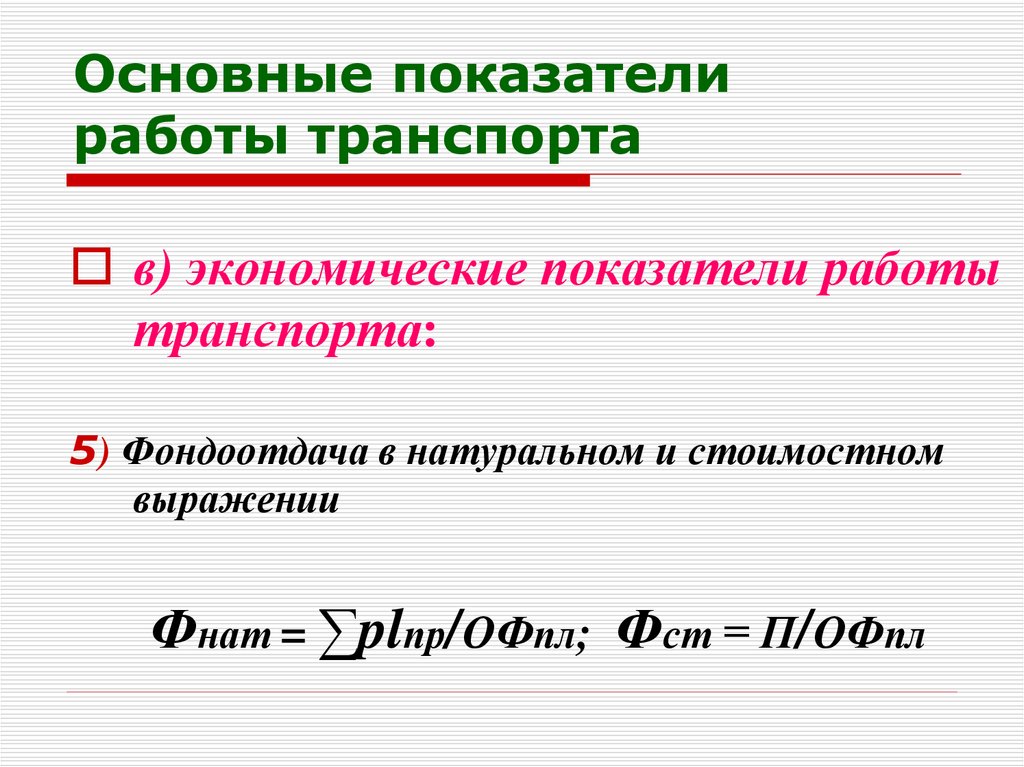

17. Основные показатели работы транспорта

в) экономические показатели работы
транспорта:
5) Фондоотдача в натуральном и стоимостном
выражении
Фнат = ∑plпр/ОФпл; Фст = П/ОФпл

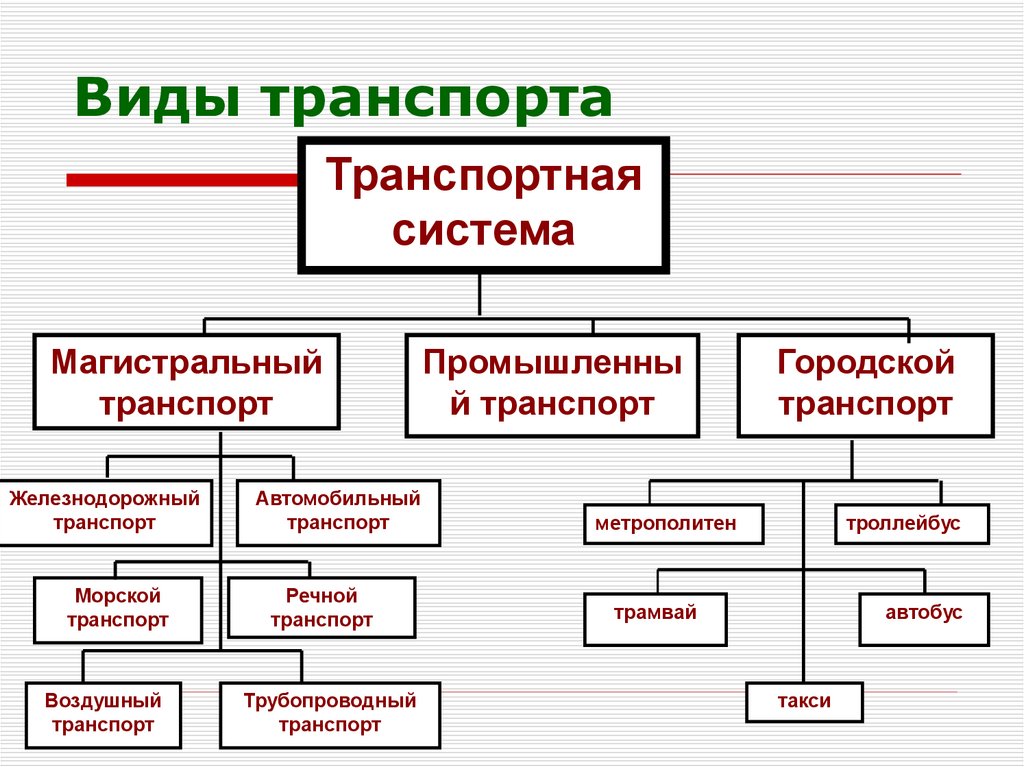

18. Виды транспорта

Транспортная
система
Магистральный
транспорт
Железнодорожный
транспорт
Морской
транспорт
Воздушный
транспорт
Автомобильный
транспорт
Речной
транспорт
Трубопроводный
транспорт
Промышленны
й транспорт
Городской
транспорт
метрополитен
троллейбус
трамвай
автобус
такси

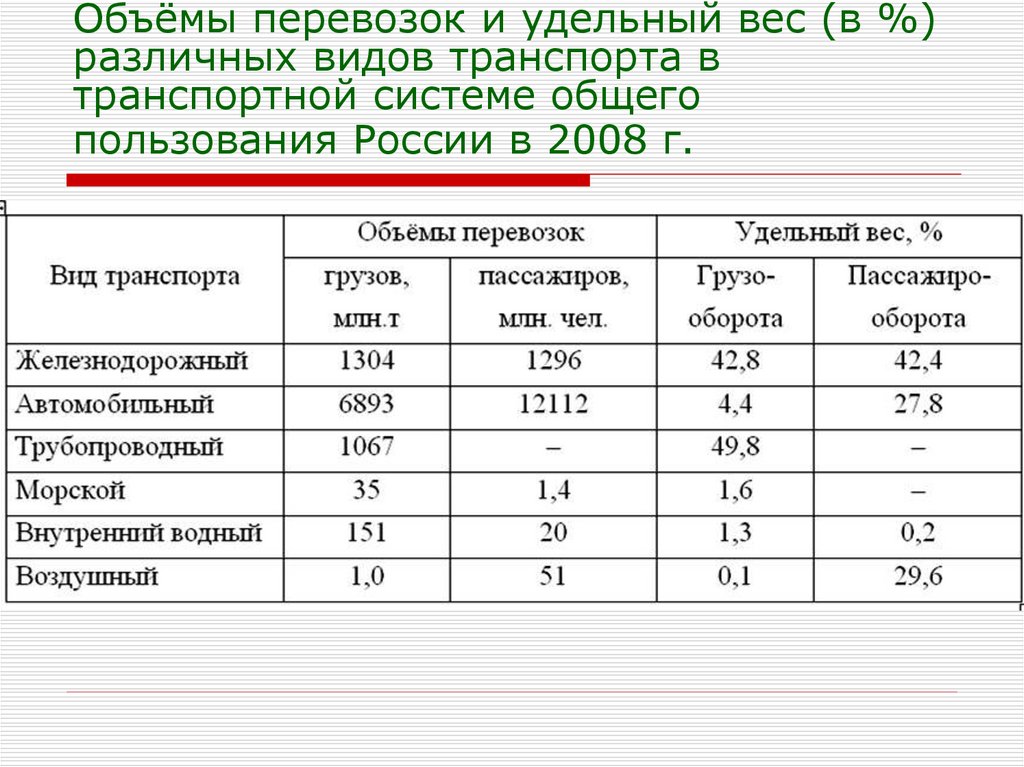

19. Объёмы перевозок и удельный вес (в %) различных видов транспорта в транспортной системе общего пользования России в 2008 г.

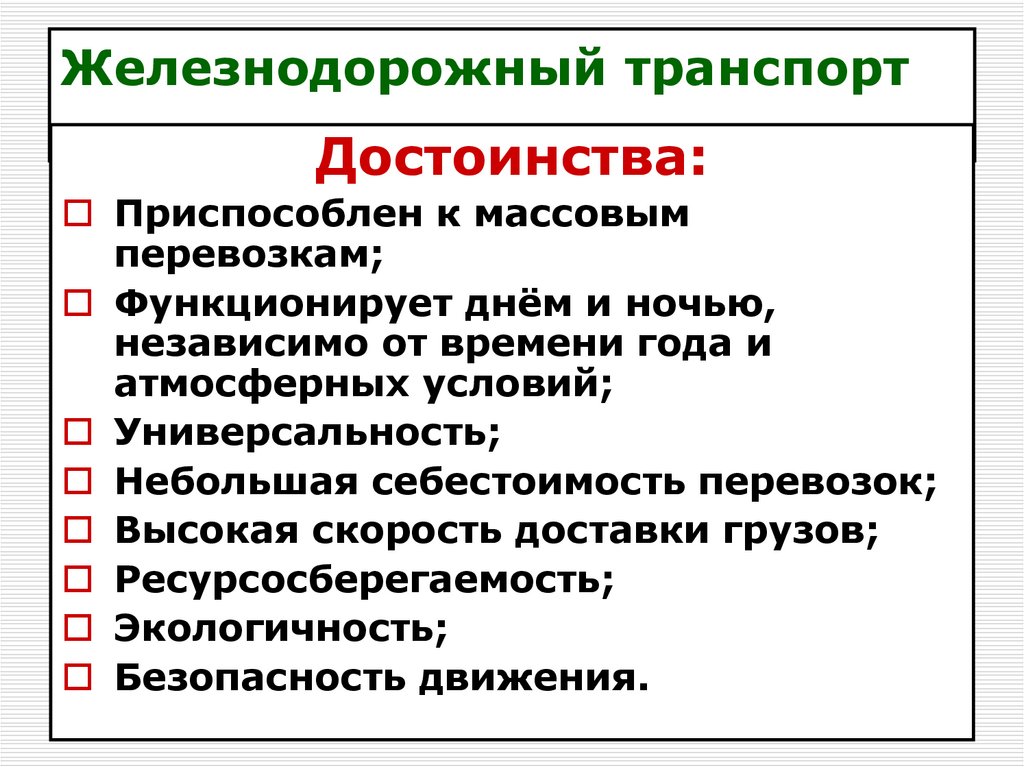

20. Железнодорожный транспорт

Достоинства:
Приспособлен к массовым
перевозкам;
Функционирует днём и ночью,
независимо от времени года и
атмосферных условий;
Универсальность;
Небольшая себестоимость перевозок;
Высокая скорость доставки грузов;
Ресурсосберегаемость;
Экологичность;
Безопасность движения.

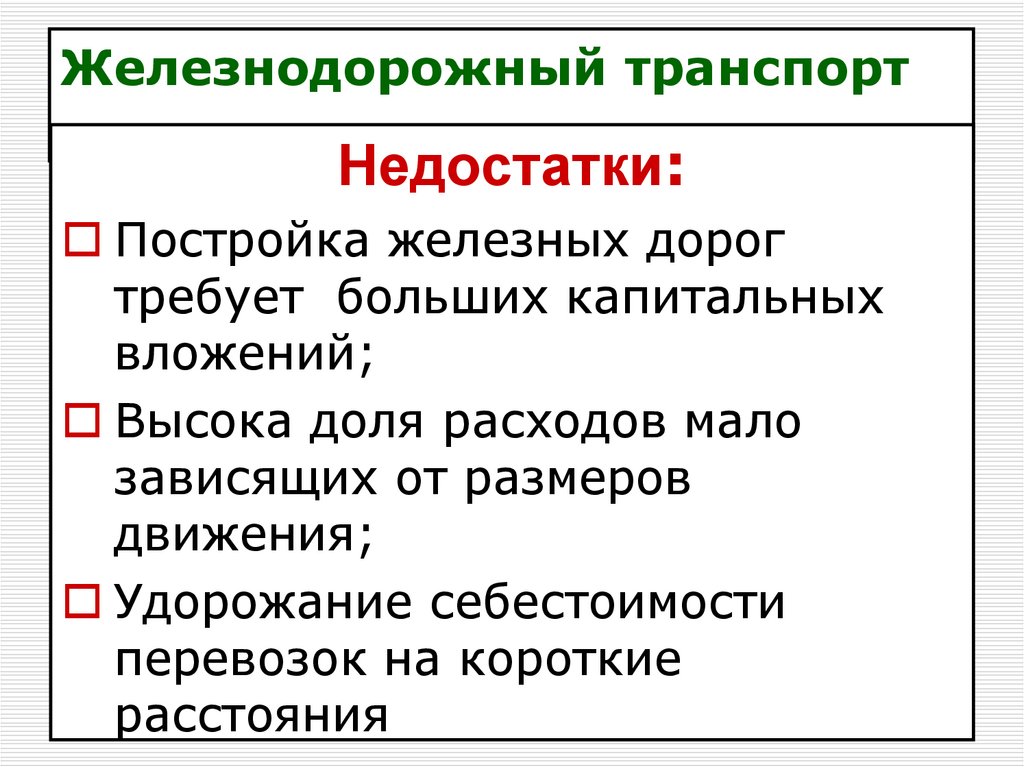

21. Железнодорожный транспорт

Недостатки:
Постройка железных дорог
требует больших капитальных
вложений;
Высока доля расходов мало
зависящих от размеров
движения;
Удорожание себестоимости
перевозок на короткие
расстояния

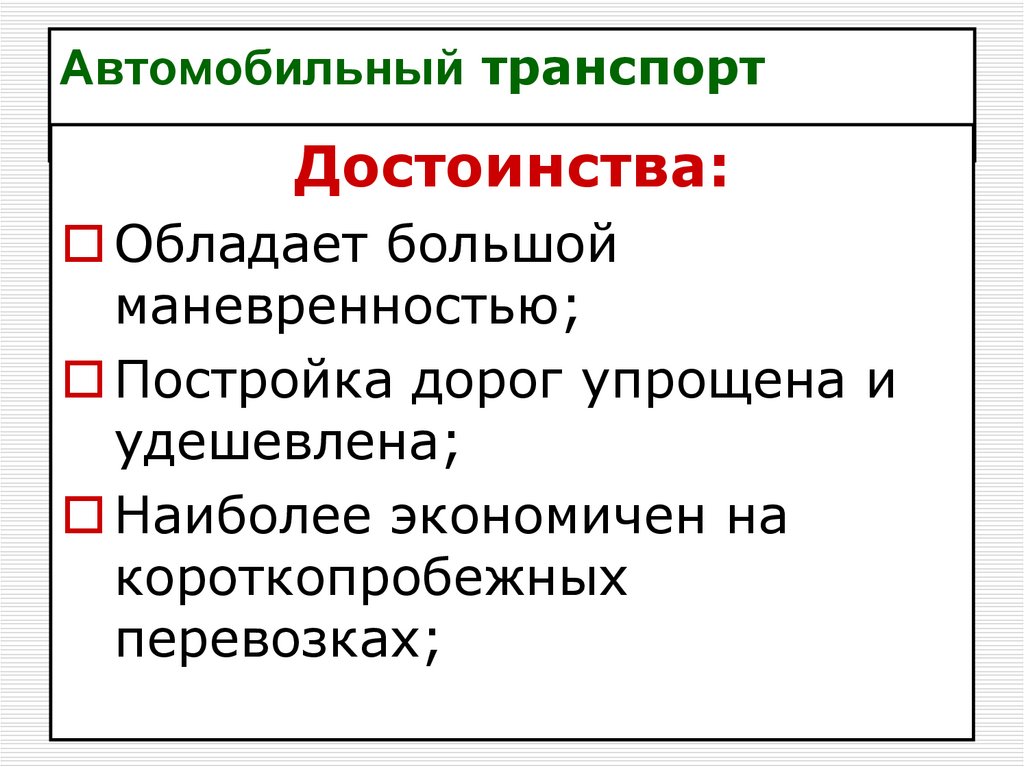

22. Автомобильный транспорт

Достоинства:
Обладает большой
маневренностью;
Постройка дорог упрощена и
удешевлена;
Наиболее экономичен на
короткопробежных
перевозках;

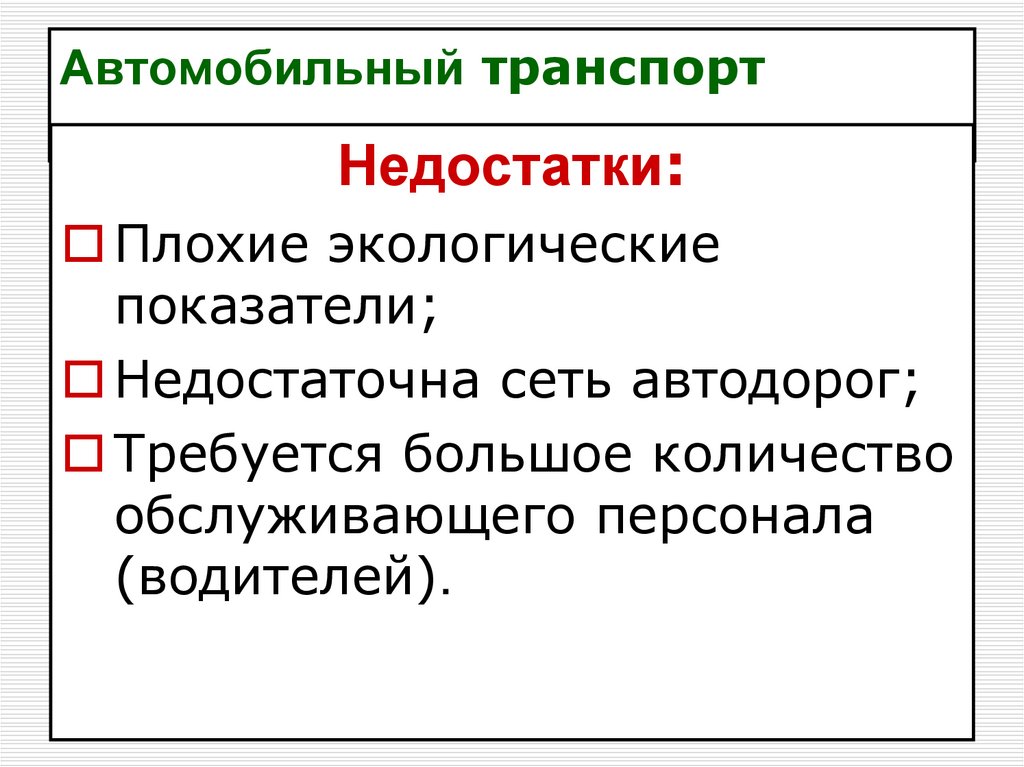

23. Автомобильный транспорт

Недостатки:
Плохие экологические
показатели;
Недостаточна сеть автодорог;
Требуется большое количество
обслуживающего персонала
(водителей).

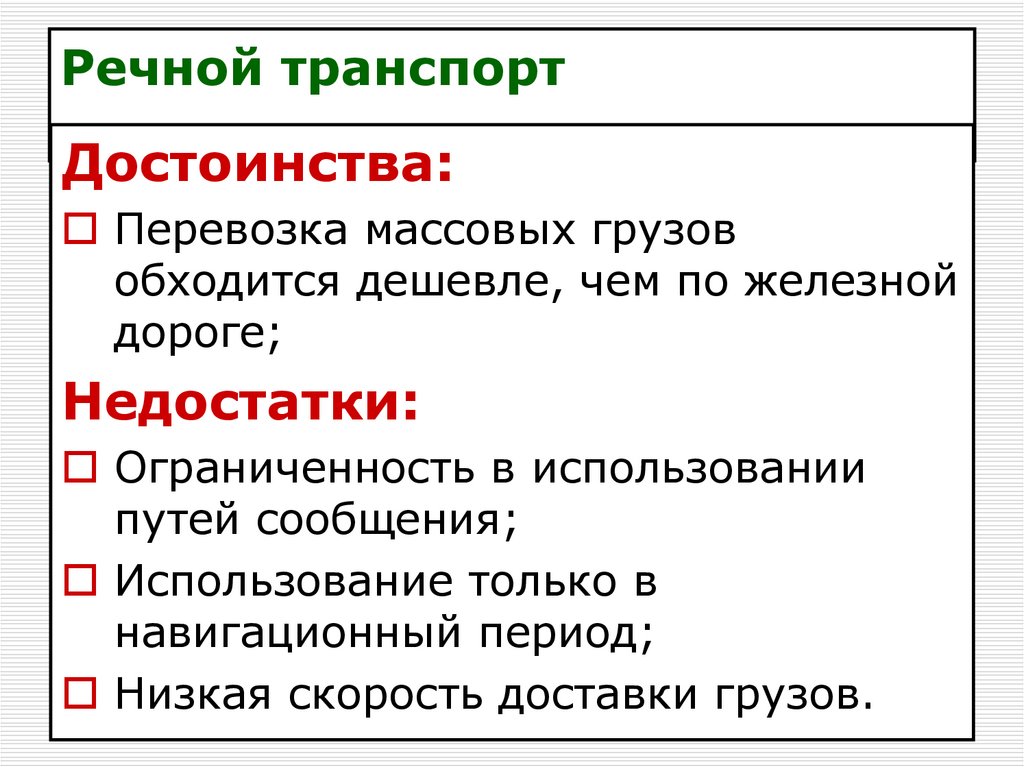

24. Речной транспорт

Достоинства:
Перевозка массовых грузов
обходится дешевле, чем по железной
дороге;
Недостатки:
Ограниченность в использовании
путей сообщения;
Использование только в
навигационный период;
Низкая скорость доставки грузов.

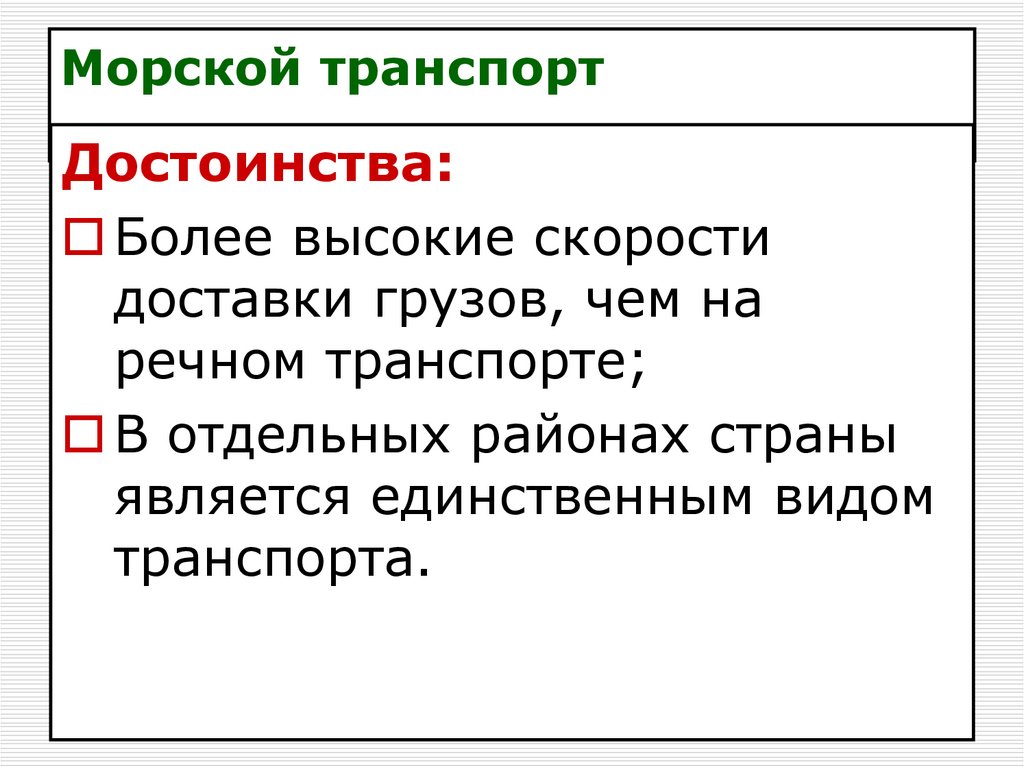

25. Морской транспорт

Достоинства:
Более высокие скорости
доставки грузов, чем на
речном транспорте;
В отдельных районах страны
является единственным видом
транспорта.

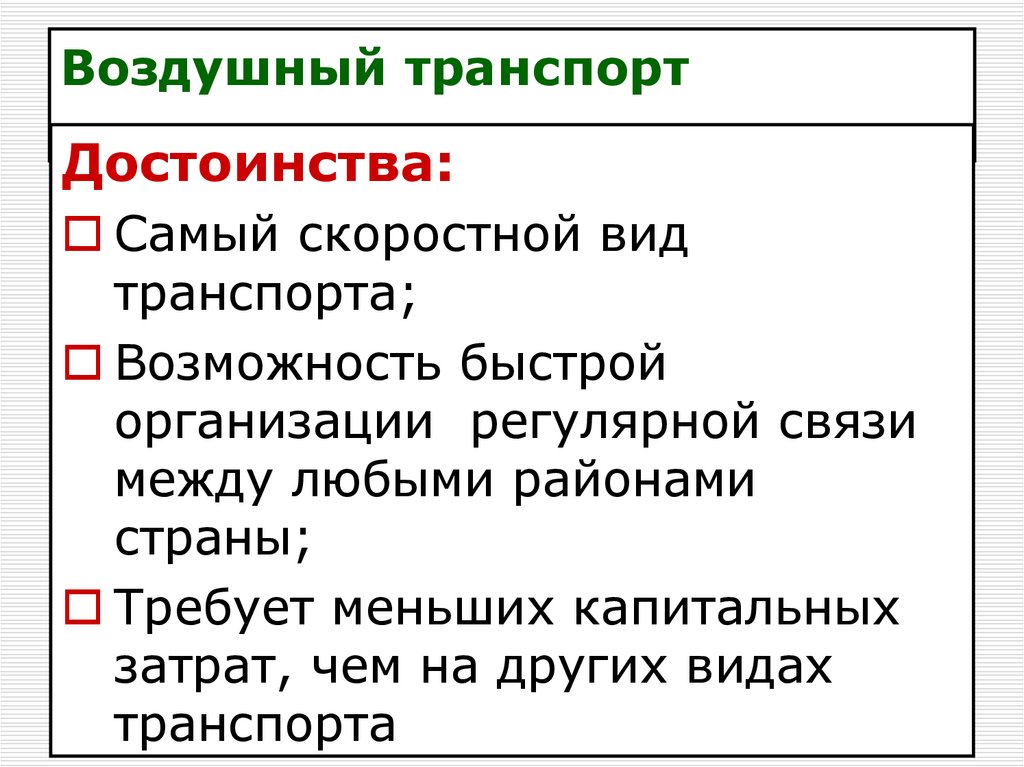

26. Воздушный транспорт

Достоинства:
Самый скоростной вид
транспорта;
Возможность быстрой
организации регулярной связи
между любыми районами
страны;
Требует меньших капитальных
затрат, чем на других видах
транспорта

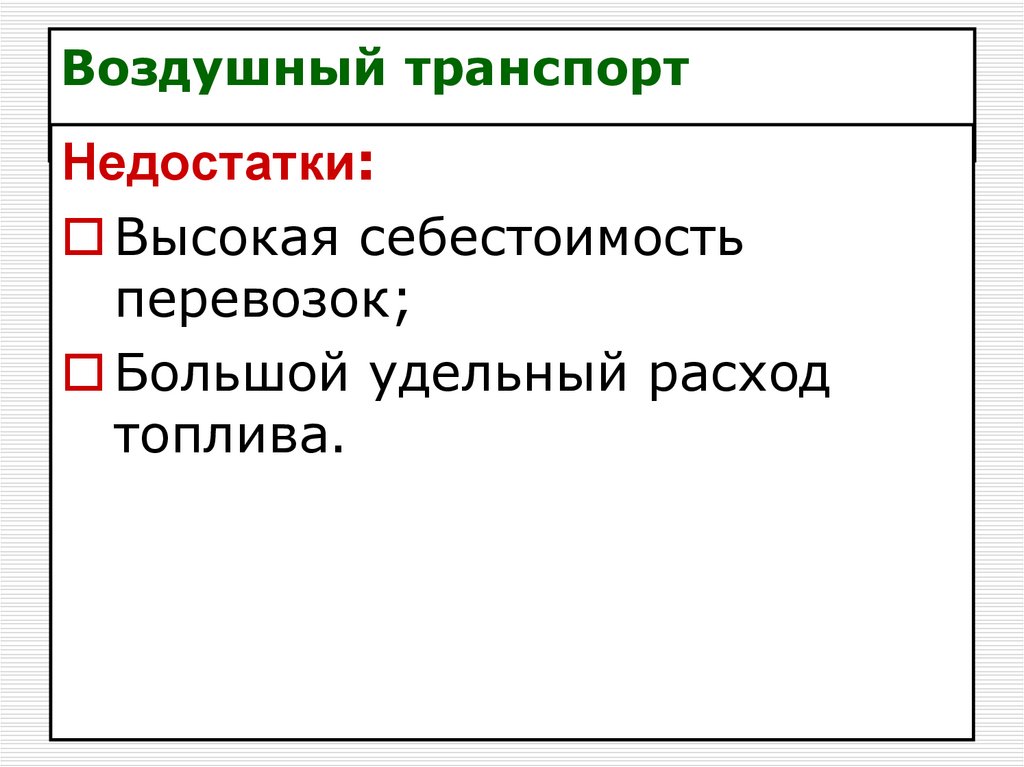

27. Воздушный транспорт

Недостатки:
Высокая себестоимость
перевозок;
Большой удельный расход
топлива.

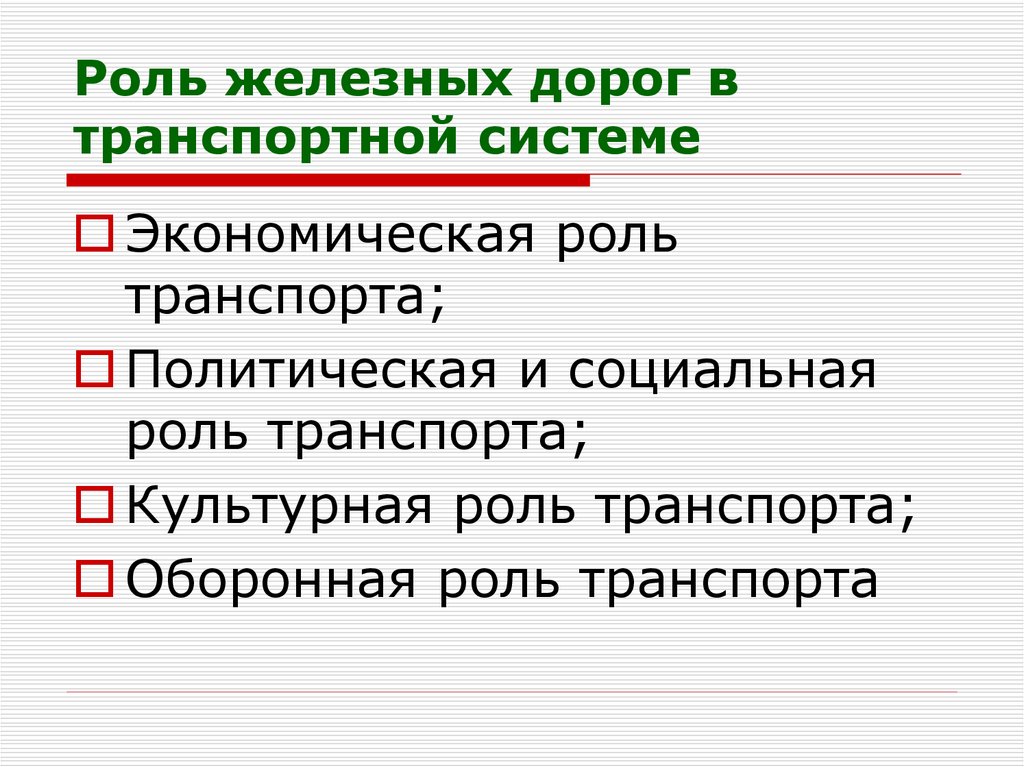

28. Роль железных дорог в транспортной системе

Экономическая роль
транспорта;
Политическая и социальная
роль транспорта;
Культурная роль транспорта;
Оборонная роль транспорта

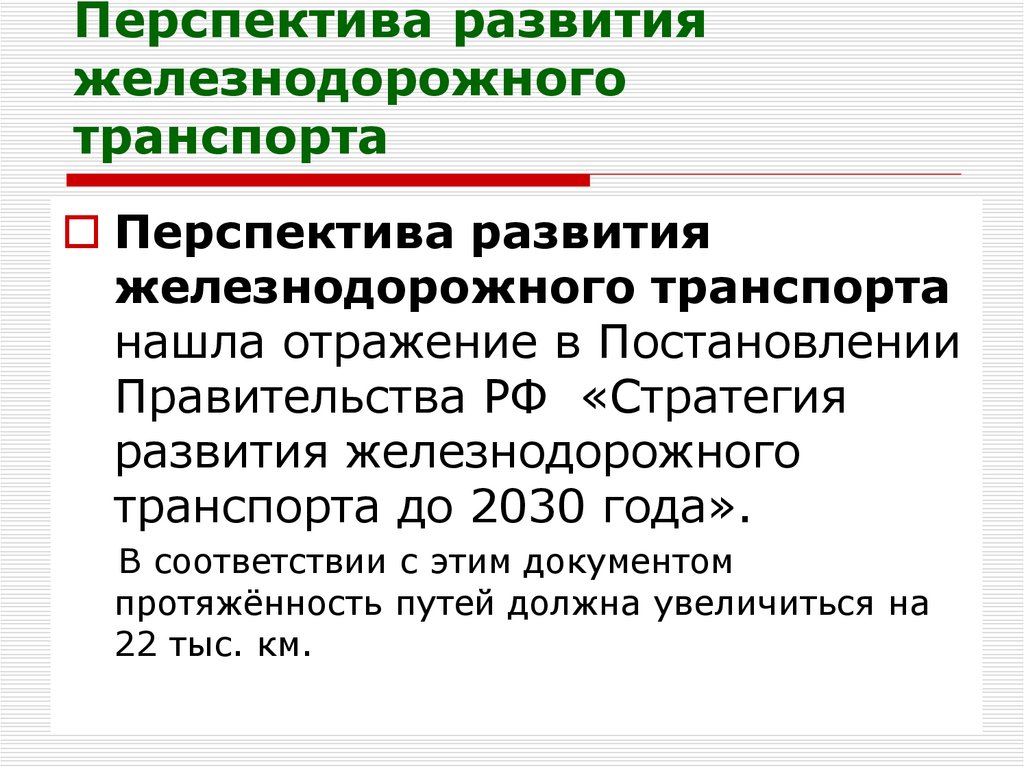

29. Перспектива развития железнодорожного транспорта

Перспектива развития
железнодорожного транспорта
нашла отражение в Постановлении
Правительства РФ «Стратегия
развития железнодорожного
транспорта до 2030 года».
В соответствии с этим документом
протяжённость путей должна увеличиться на
22 тыс. км.

30. Нормативные документы на транспорте

Кодексы РФ:
1) Гражданский;
2) Торгового мореплавания;
3) Внутреннего водного
транспорта;
4) Воздушный;
5) Таможенный;
6) Трудовой

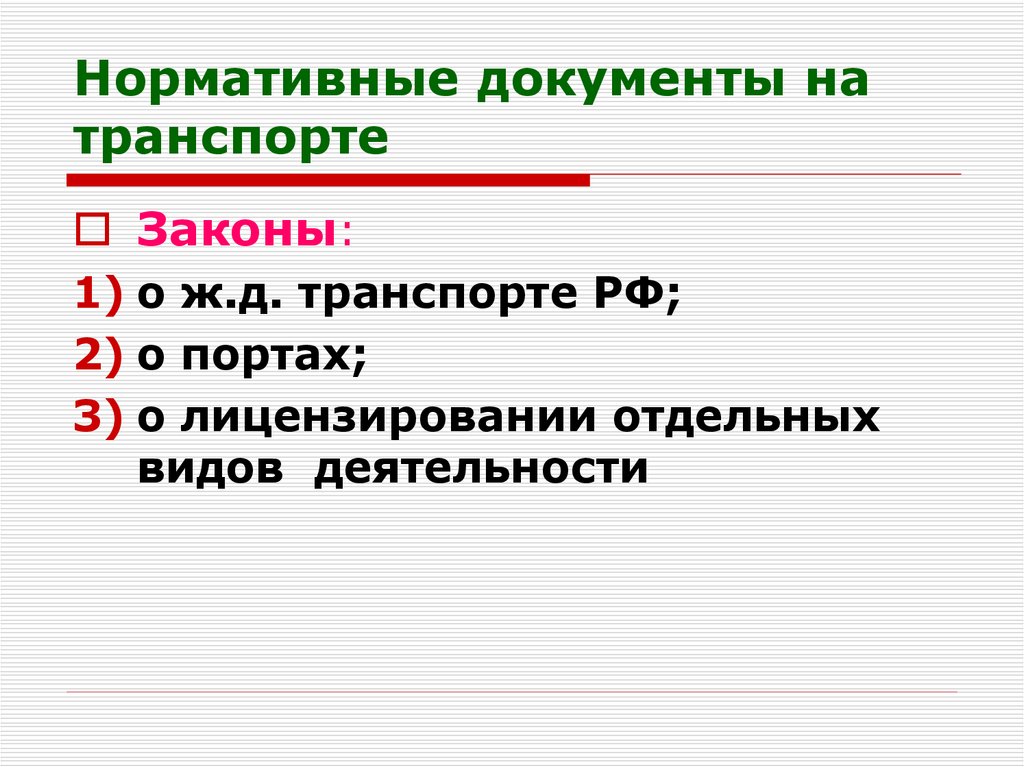

31. Нормативные документы на транспорте

Законы:
1) о ж.д. транспорте РФ;
2) о портах;
3) о лицензировании отдельных
видов деятельности

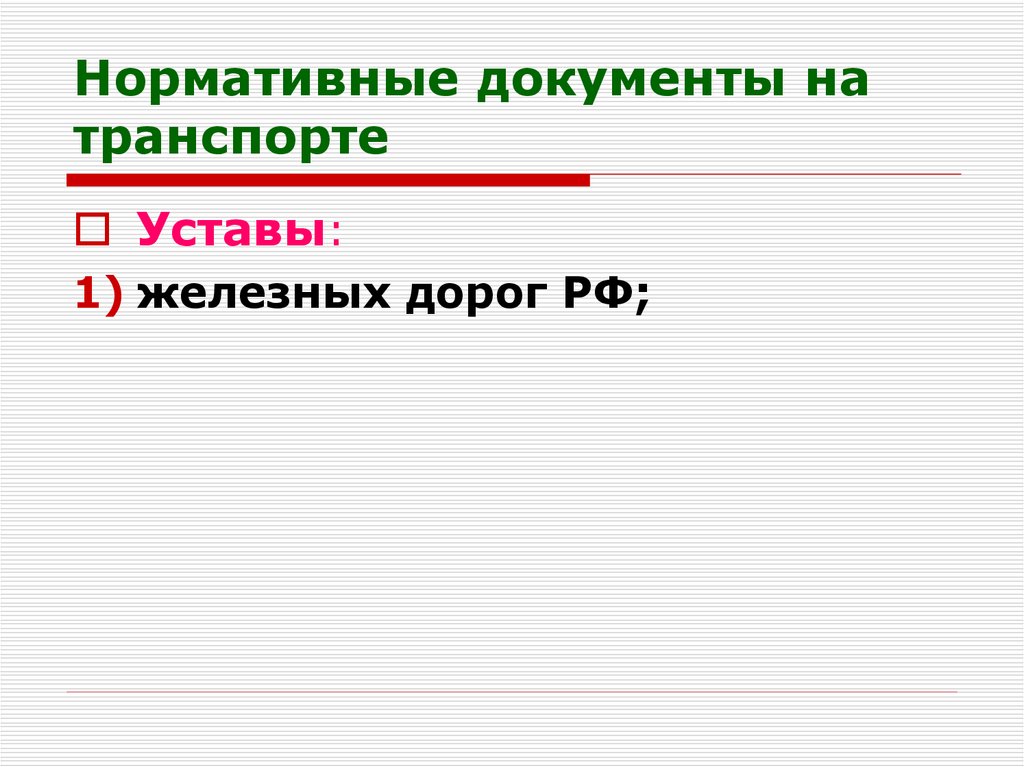

32. Нормативные документы на транспорте

Уставы:
1) железных дорог РФ;

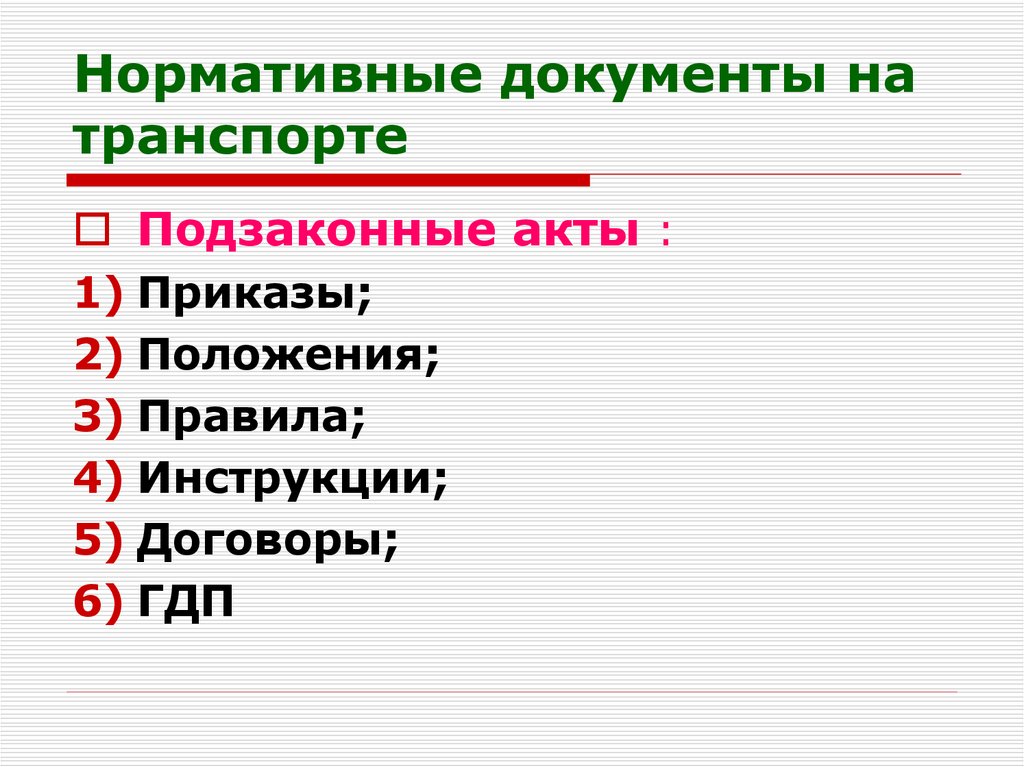

33. Нормативные документы на транспорте

Подзаконные акты :
1) Приказы;
2) Положения;
3) Правила;
4) Инструкции;
5) Договоры;
6) ГДП

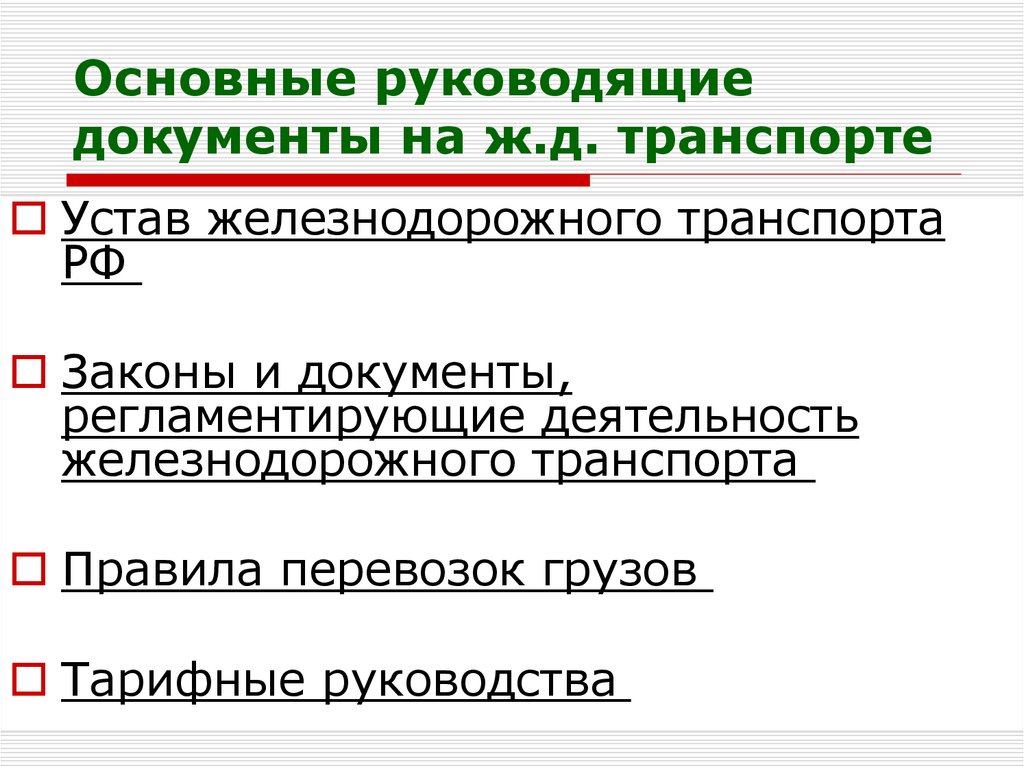

34. Основные руководящие документы на ж.д. транспорте

Устав железнодорожного транспорта
РФ
Законы и документы,
регламентирующие деятельность
железнодорожного транспорта
Правила перевозок грузов
Тарифные руководства

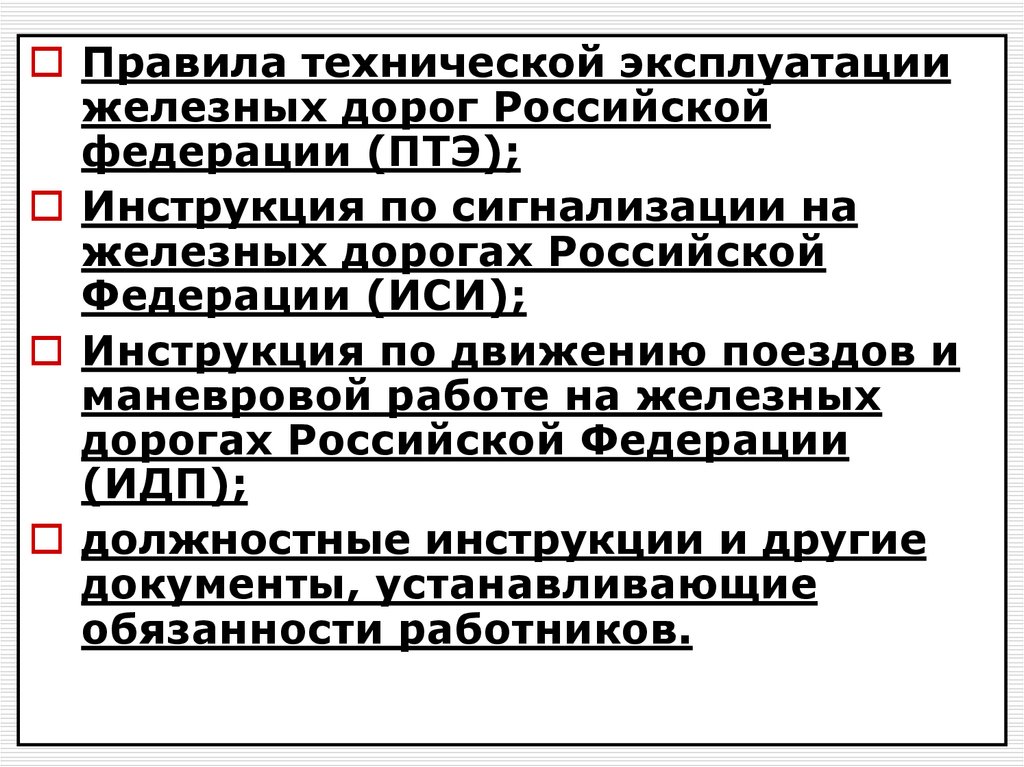

35.

Правила технической эксплуатации
железных дорог Российской
федерации (ПТЭ);
Инструкция по сигнализации на
железных дорогах Российской
Федерации (ИСИ);
Инструкция по движению поездов и
маневровой работе на железных
дорогах Российской Федерации
(ИДП);
должностные инструкции и другие
документы, устанавливающие
обязанности работников.

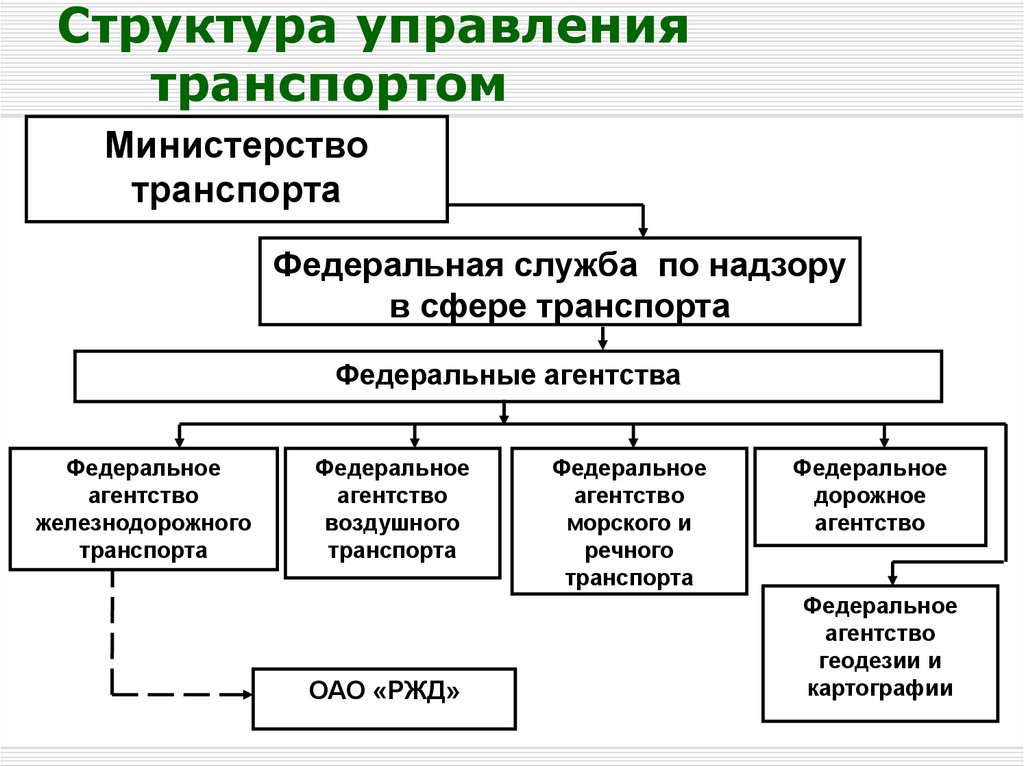

36. Структура управления транспортом

Министерство
транспорта
Федеральная служба по надзору
в сфере транспорта
Федеральные агентства
Федеральное
агентство
железнодорожного
транспорта
Федеральное
агентство
воздушного
транспорта
ОАО «РЖД»
Федеральное
агентство
морского и
речного
транспорта
Федеральное
дорожное
агентство
Федеральное
агентство
геодезии и
картографии

37. Структура Федерального агентства железнодорожного транспорта (ФАЖТ)

ФАЖТ
Управление
инфраструктуры
и перевозок
Управление
экономики и
финансов
Управление
учебных
заведений и
правового
обеспечения
Административнокадровое
управление

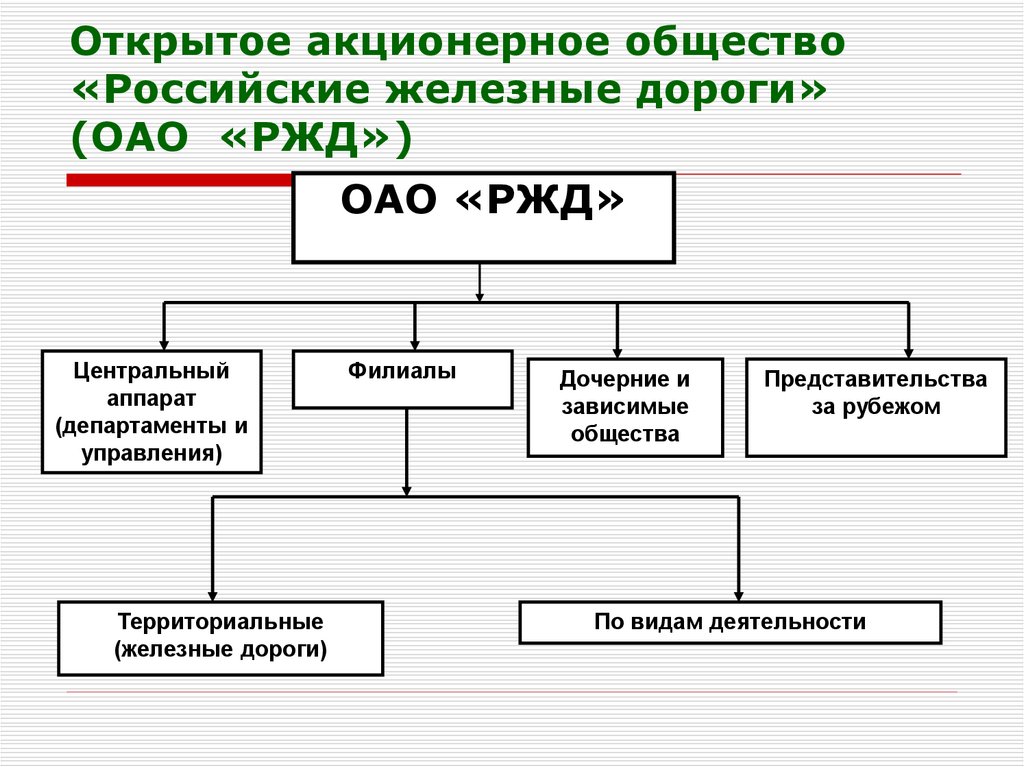

38. Открытое акционерное общество «Российские железные дороги» (ОАО «РЖД»)

ОАО «РЖД»
Центральный
аппарат
(департаменты и
управления)
Территориальные
(железные дороги)
Филиалы
Дочерние и
зависимые
общества
Представительства
за рубежом
По видам деятельности

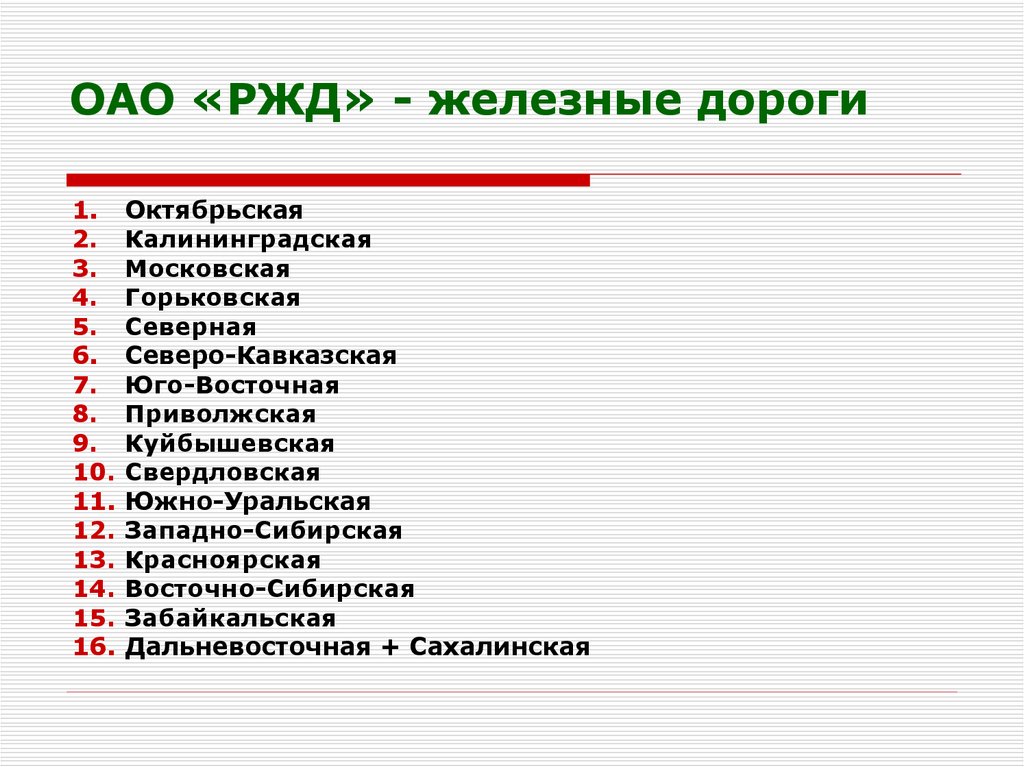

39. ОАО «РЖД» - железные дороги

1. Октябрьская
2. Калининградская
3. Московская
4. Горьковская
5. Северная
6. Северо-Кавказская
7. Юго-Восточная
8. Приволжская
9. Куйбышевская
10. Свердловская
11. Южно-Уральская
12. Западно-Сибирская
13. Красноярская
14. Восточно-Сибирская
15. Забайкальская
16. Дальневосточная + Сахалинская
