Система управления тиристорного электропривода продольно-фрезерного станка мод. 6У616

1. КУРСОВОЙ ПРОЕКТ ПО ТЕМЕ: Система управления тиристорного электропривода продольно-фрезерного станка мод. 6У616

Выполнил: Федоров А.А.
Преподаватель: Илясова Е.Г.

2. Цель проекта и внешний вид

Цель курсового проекта - спроектировать систему управления тиристорного
электропривода продольно-фрезерного станка модели 6У616.

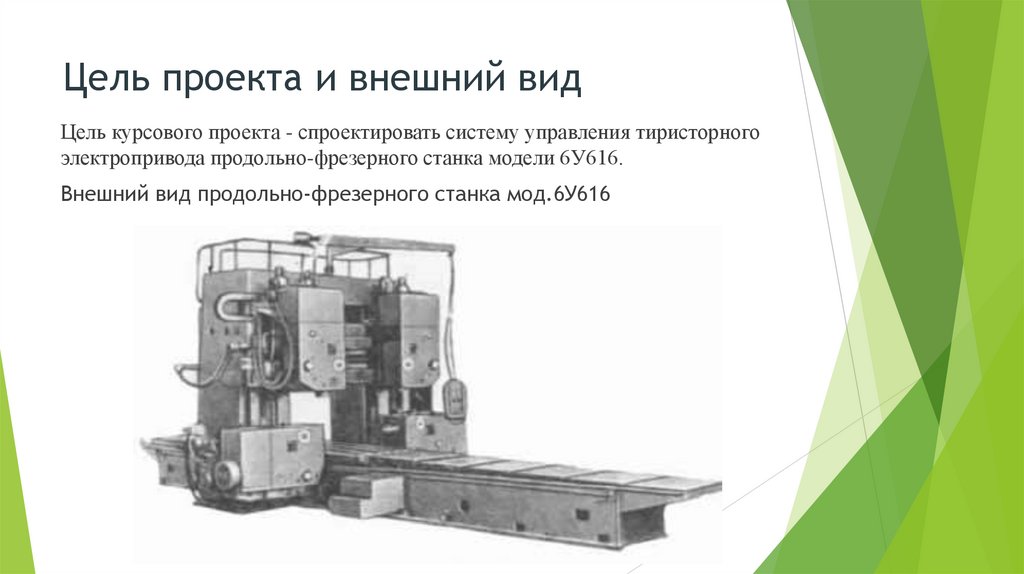

Внешний вид продольно-фрезерного станка мод.6У616

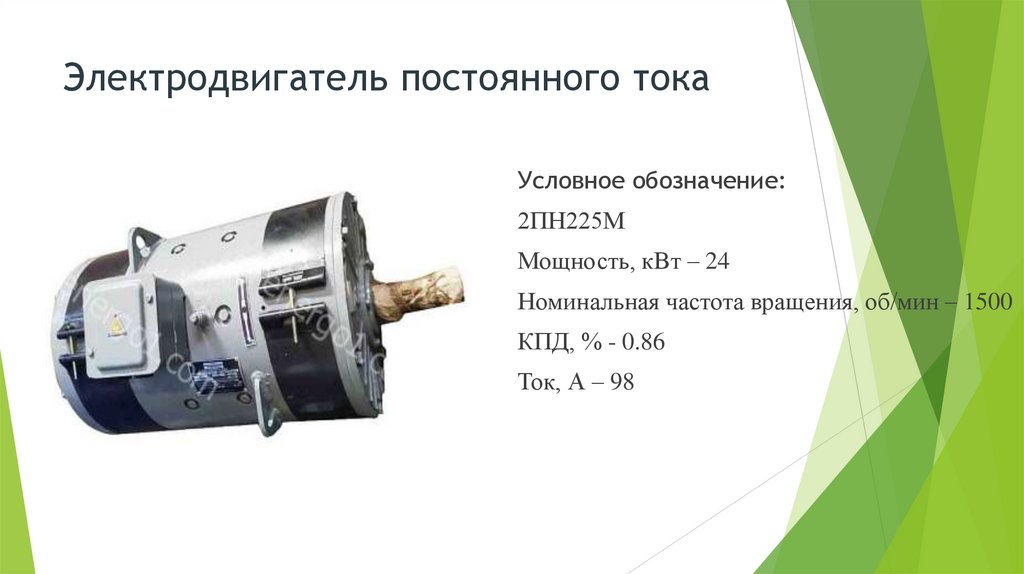

3. Электродвигатель постоянного тока

Условное обозначение:
2ПН225М
Мощность, кВт – 24
Номинальная частота вращения, об/мин – 1500
КПД, % - 0.86
Ток, А – 98

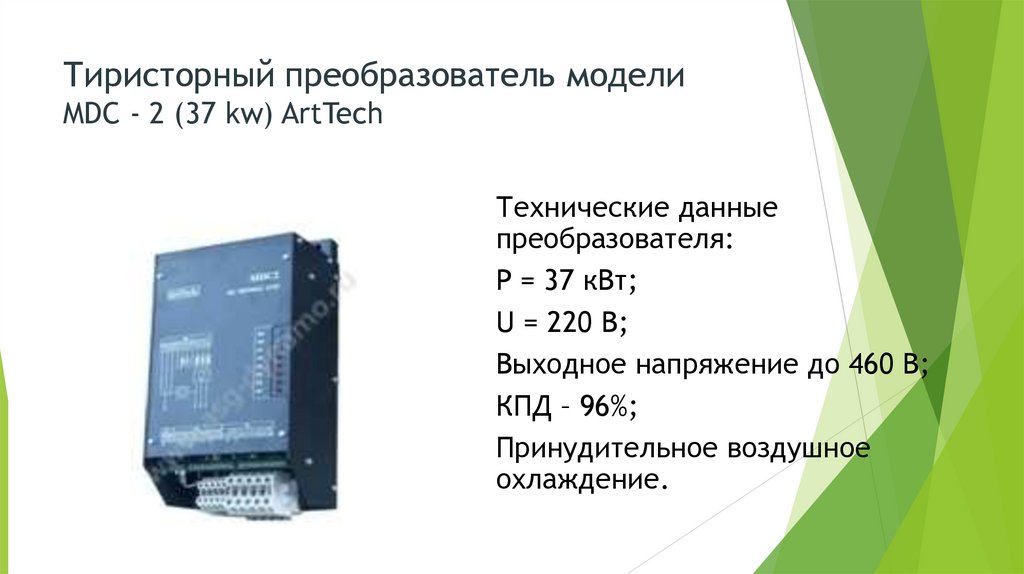

4. Тиристорный преобразователь модели MDC - 2 (37 kw) ArtTech

Технические данные
преобразователя:
P = 37 кВт;
U = 220 В;
Выходное напряжение до 460 В;
КПД – 96%;
Принудительное воздушное
охлаждение.

5. Тиристор силовой Т132-63

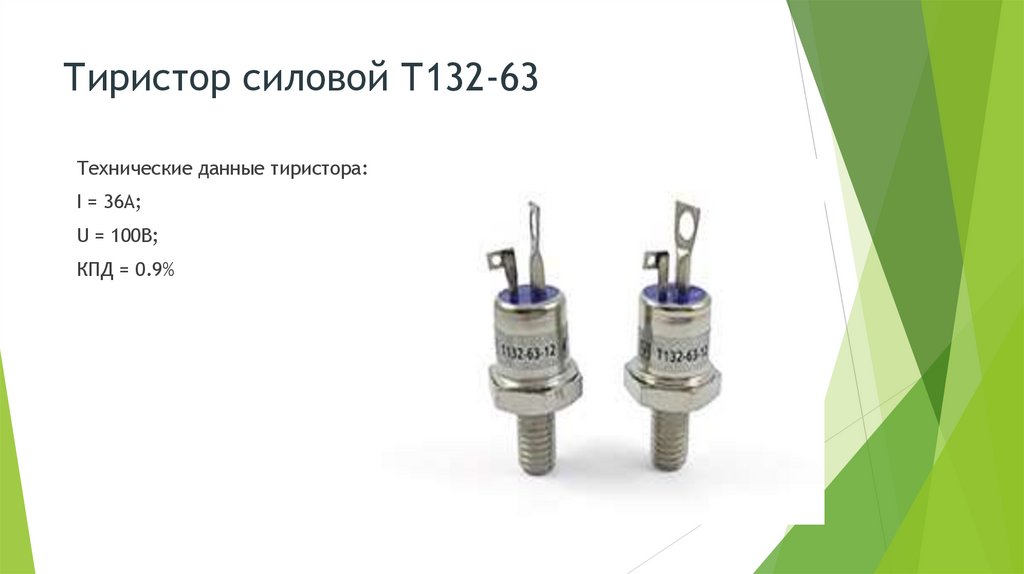

Технические данные тиристора:
I = 36A;
U = 100B;
КПД = 0.9%

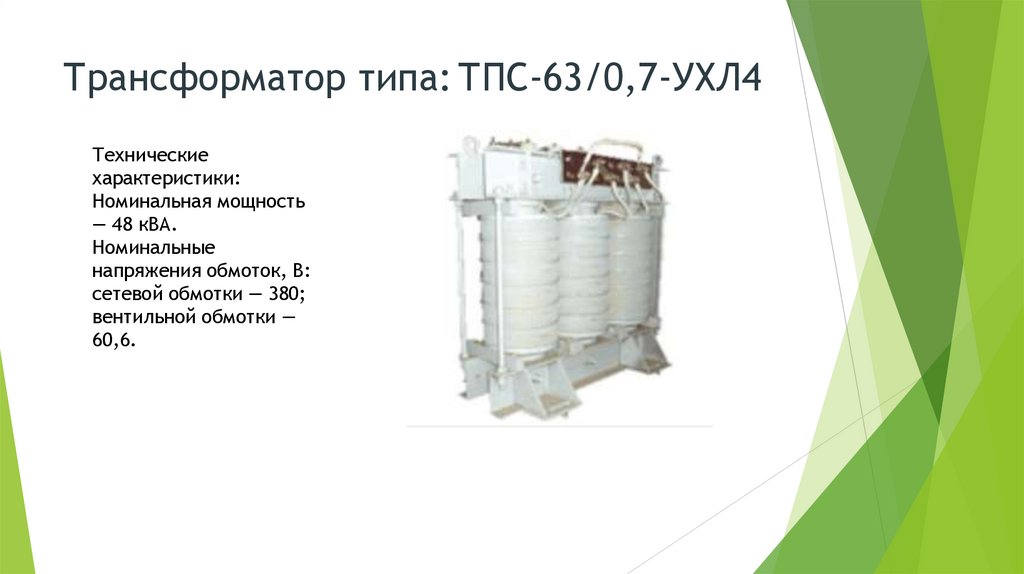

6. Трансформатор типа: ТПС-63/0,7-УХЛ4

Технические
характеристики:
Номинальная мощность
— 48 кВА.
Номинальные
напряжения обмоток, В:
сетевой обмотки — 380;
вентильной обмотки —
60,6.

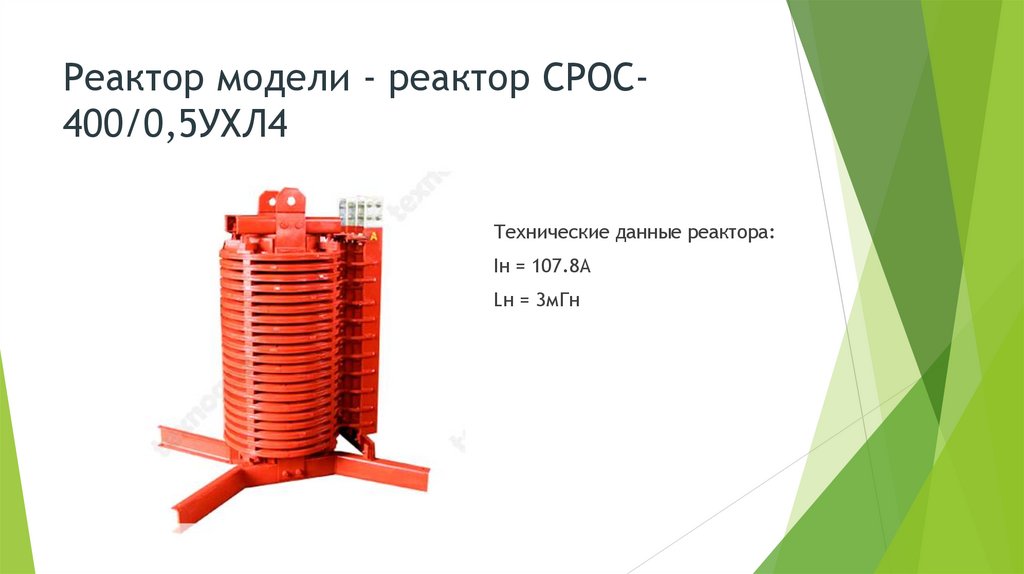

7. Реактор модели - реактор СРОС-400/0,5УХЛ4

Реактор модели - реактор СРОС400/0,5УХЛ4
Технические данные реактора:
Iн = 107.8А
Lн = 3мГн

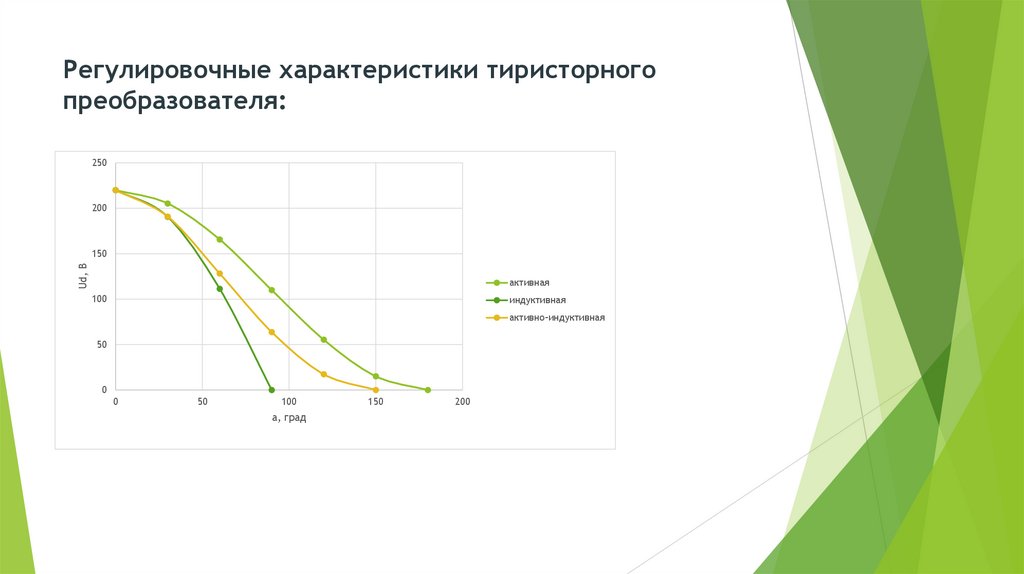

8. Регулировочные характеристики тиристорного преобразователя:

250
200
Ud, В
150
активная
100
индуктивная
активно-индуктивная
50
0
0
50
100
а, град
150
200

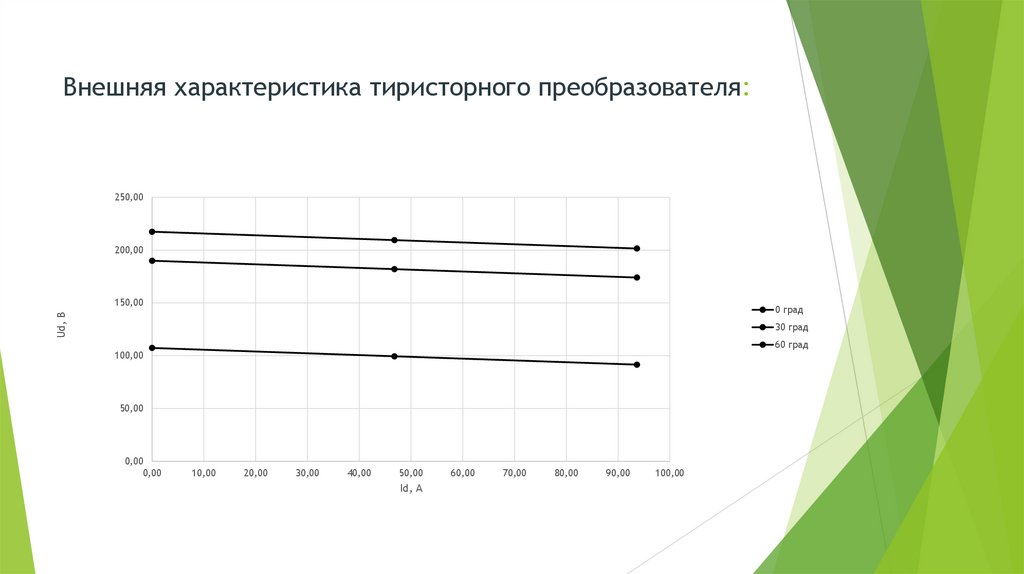

9. Внешняя характеристика тиристорного преобразователя:

250,00
200,00
150,00
Ud, В
0 град
30 град
60 град
100,00
50,00
0,00
0,00
10,00
20,00
30,00
40,00
50,00
Id, А
60,00
70,00
80,00
90,00
100,00

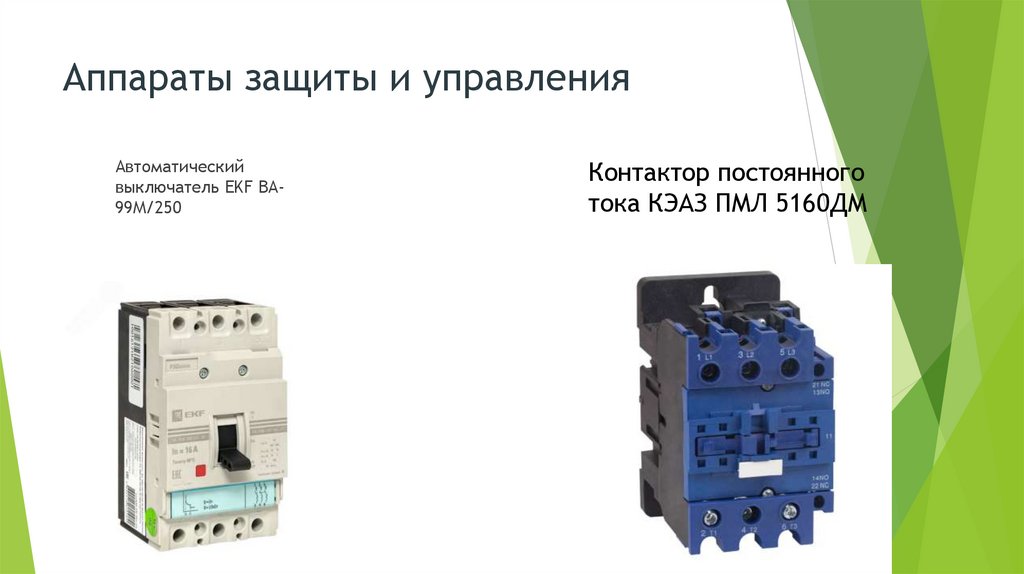

10. Аппараты защиты и управления

Автоматический
выключатель EKF ВА99М/250
Контактор постоянного
тока КЭАЗ ПМЛ 5160ДМ

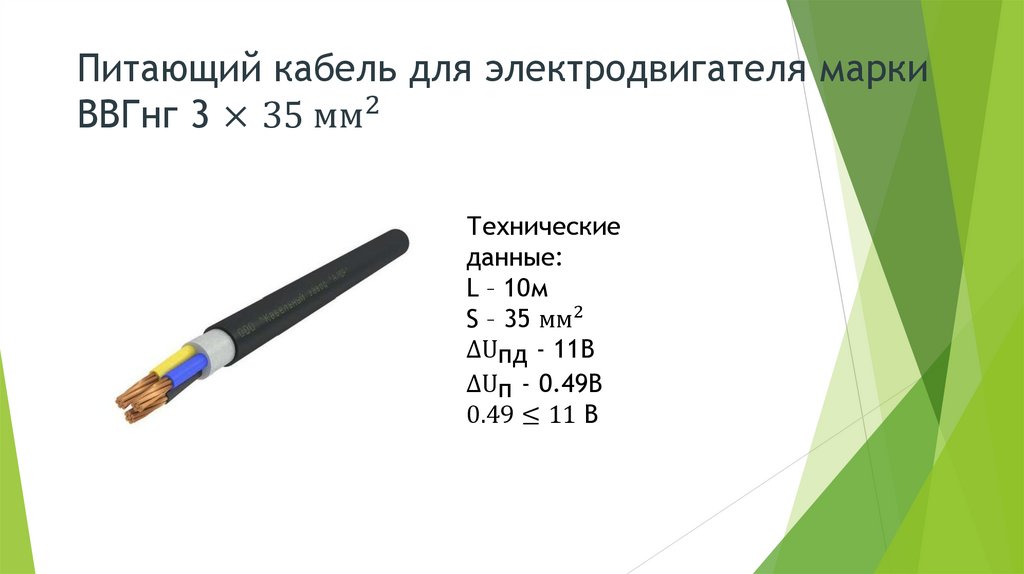

11. Питающий кабель для электродвигателя марки ВВГнг 3 × 〖35 мм〗^2

Питающий кабель для электродвигателя марки
2
ВВГнг 3 × 35 мм
Технические
данные:
L – 10м
S – 35 мм2
ΔUпд - 11В
ΔUп - 0.49В
0.49 ≤ 11 В

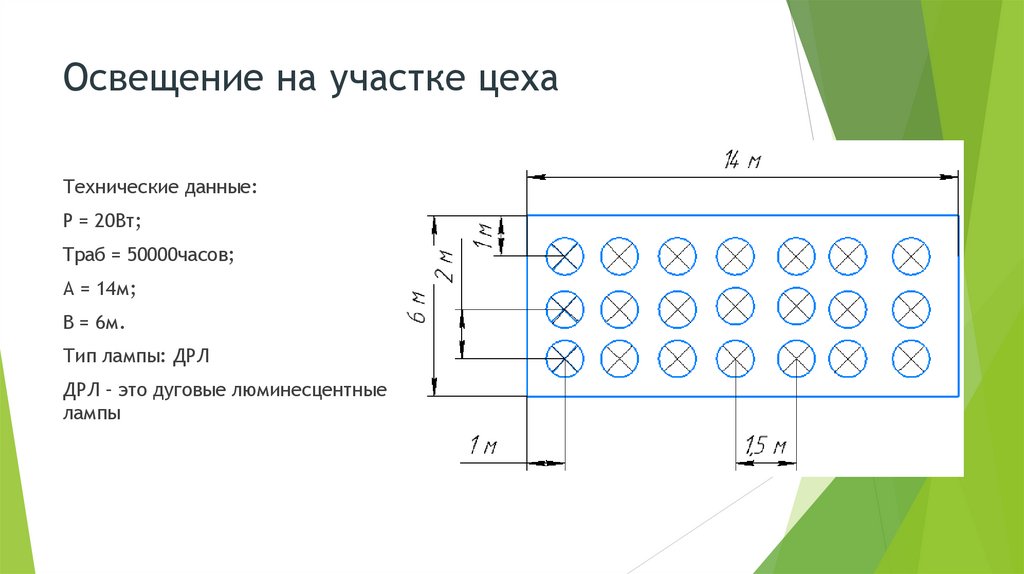

12. Освещение на участке цеха

Технические данные:
P = 20Вт;
Tраб = 50000часов;
А = 14м;
B = 6м.
Тип лампы: ДРЛ
ДРЛ – это дуговые люминесцентные
лампы

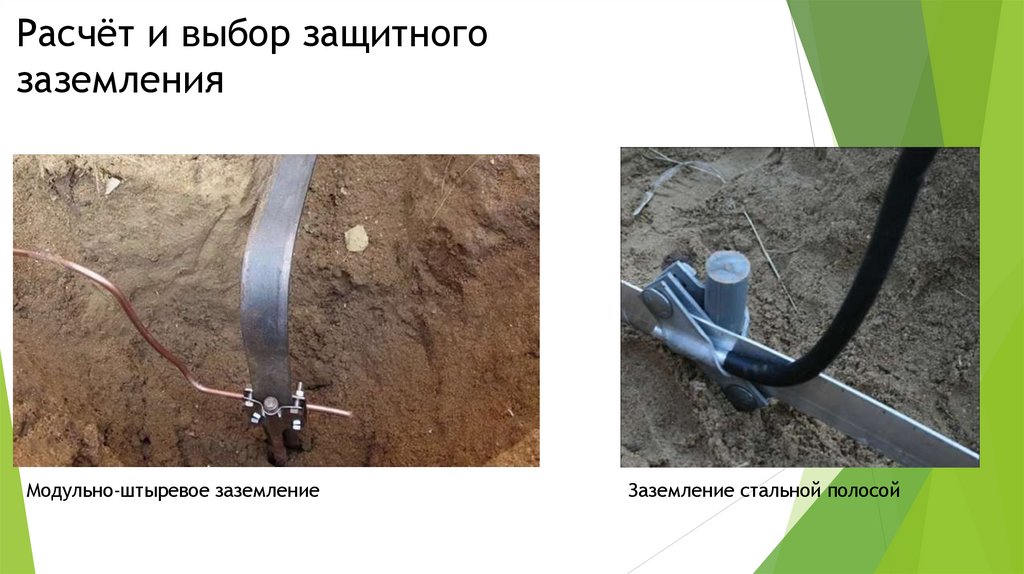

13. Расчёт и выбор защитного заземления

Модульно-штыревое заземление
Заземление стальной полосой

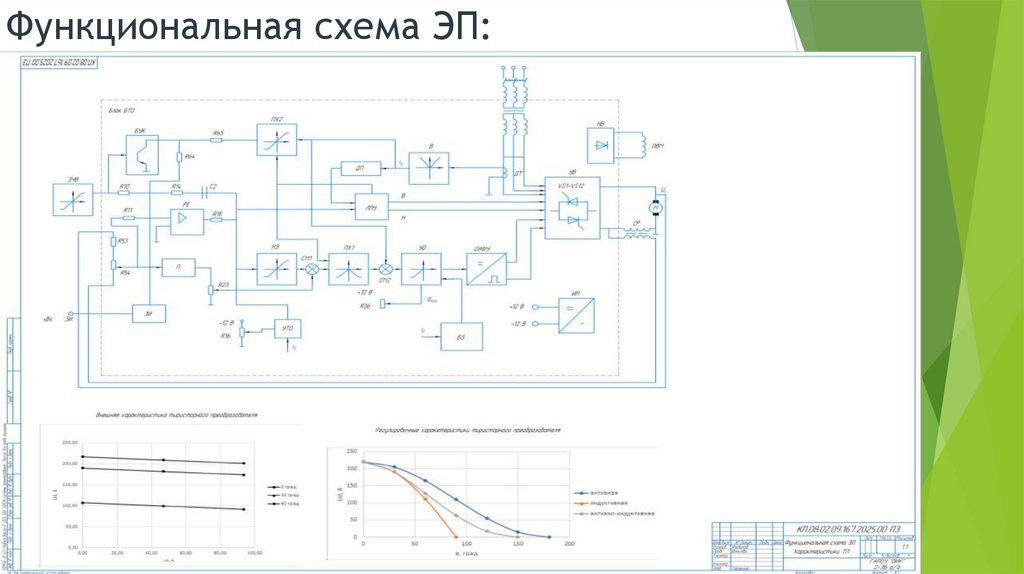

14. Функциональная схема ЭП:

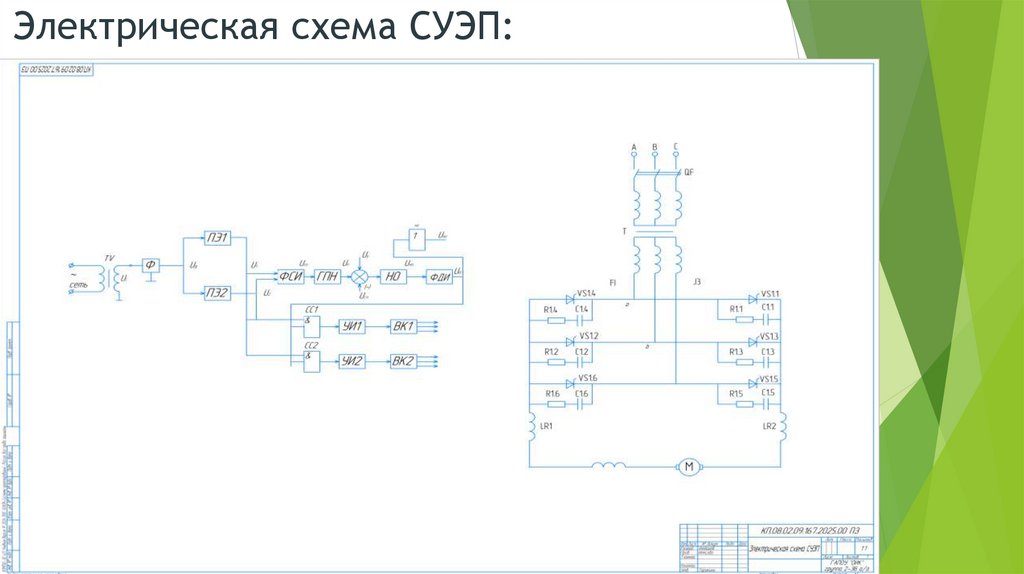

15. Электрическая схема СУЭП:
