Система управления тиристорного электропривода токарно-винторезного станка мод.165

1. Курсовой проект на тему: Система управления тиристорного электропривода токарно-винторезного станка мод.165

Выполнил: Смоленцев Е.А.
Руководитель:Илясова Е.Г.

2.

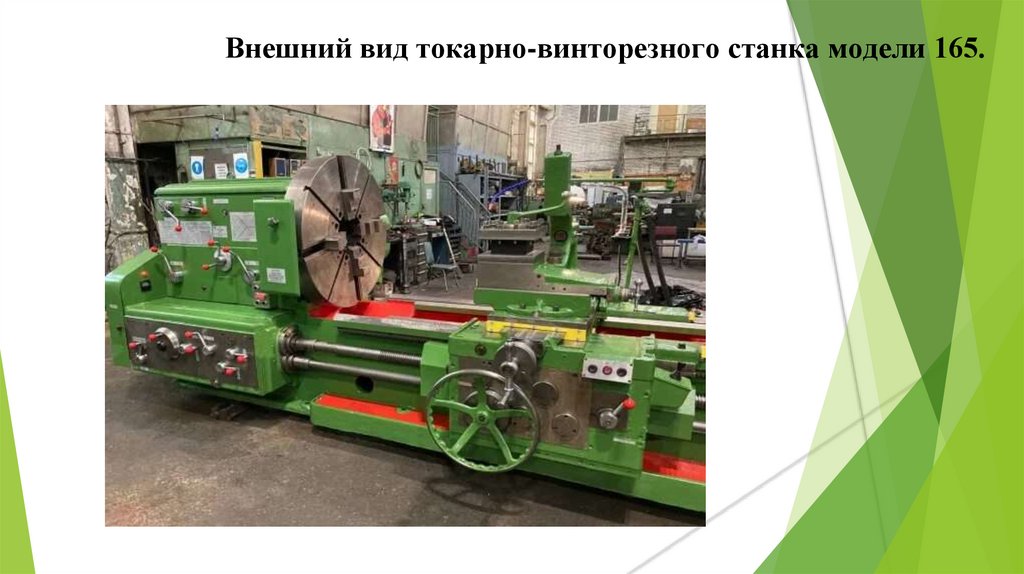

Внешний вид токарно-винторезного станка модели 165.

3.

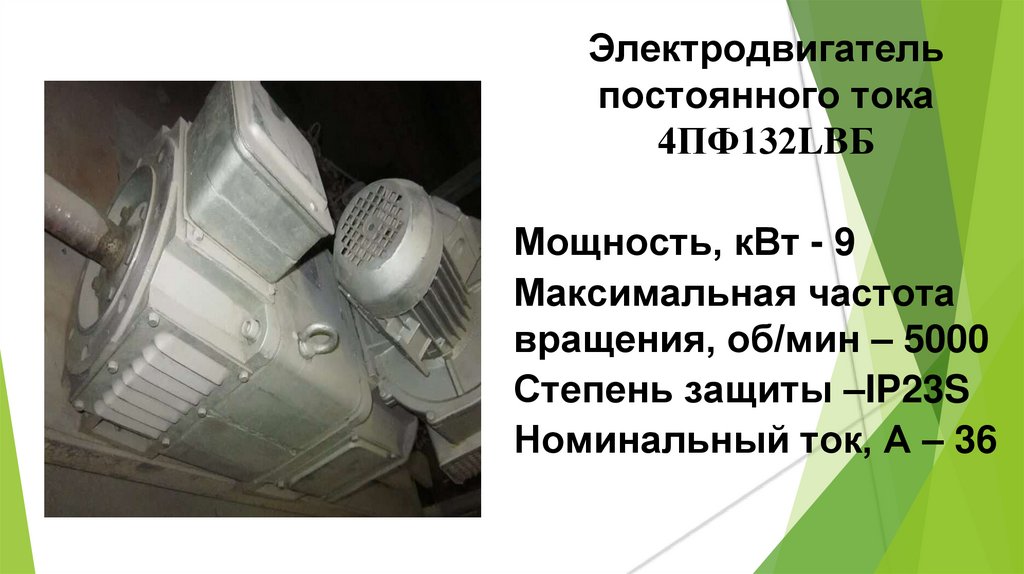

Электродвигатель
постоянного тока
4ПФ132LBБ
Мощность, кВт - 9
Максимальная частота
вращения, об/мин – 5000
Степень защиты –IP23S
Номинальный ток, А – 36

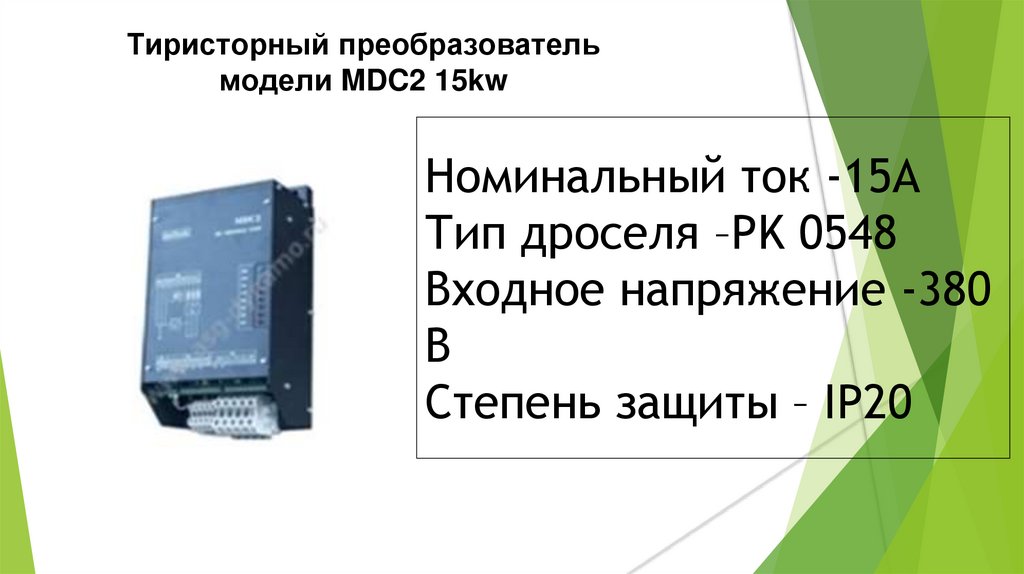

4. Номинальный ток -15А Тип дроселя –PK 0548 Входное напряжение -380 В Степень защиты – IP20

Тиристорный преобразователь
модели MDC2 15kw
Номинальный ток -15А
Тип дроселя –PK 0548
Входное напряжение -380
В
Степень защиты – IP20

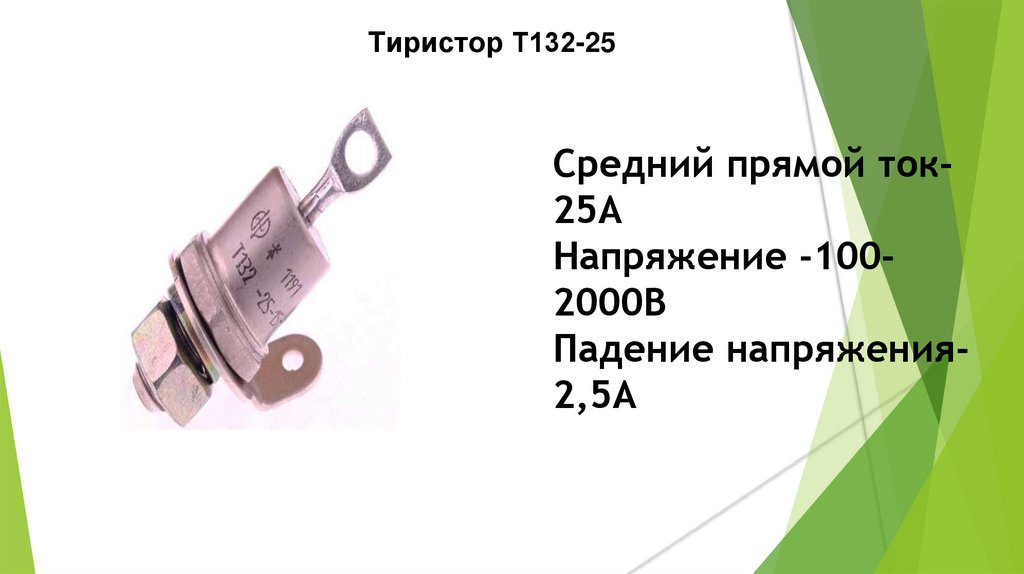

5. Средний прямой ток-25А Напряжение -100-2000В Падение напряжения-2,5А

Тиристор Т132-25
Средний прямой ток25А
Напряжение -1002000В
Падение напряжения2,5А

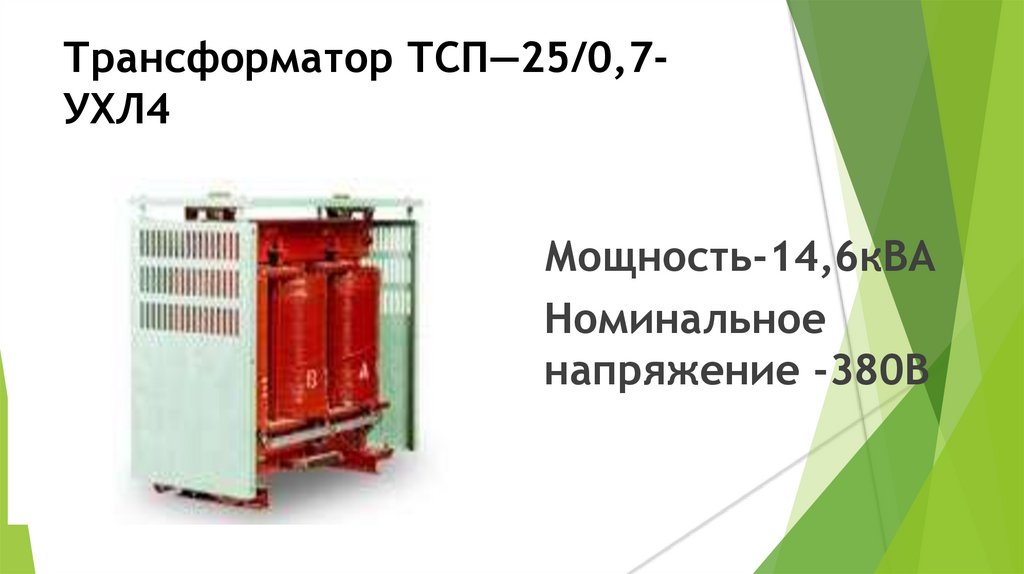

6. Трансформатор ТСП—25/0,7-УХЛ4

Трансформатор ТСП—25/0,7УХЛ4
Мощность-14,6кВА
Номинальное
напряжение -380В

7. Постоянный ток -50А Индуктивность-0,25ГН Масса -380 кг

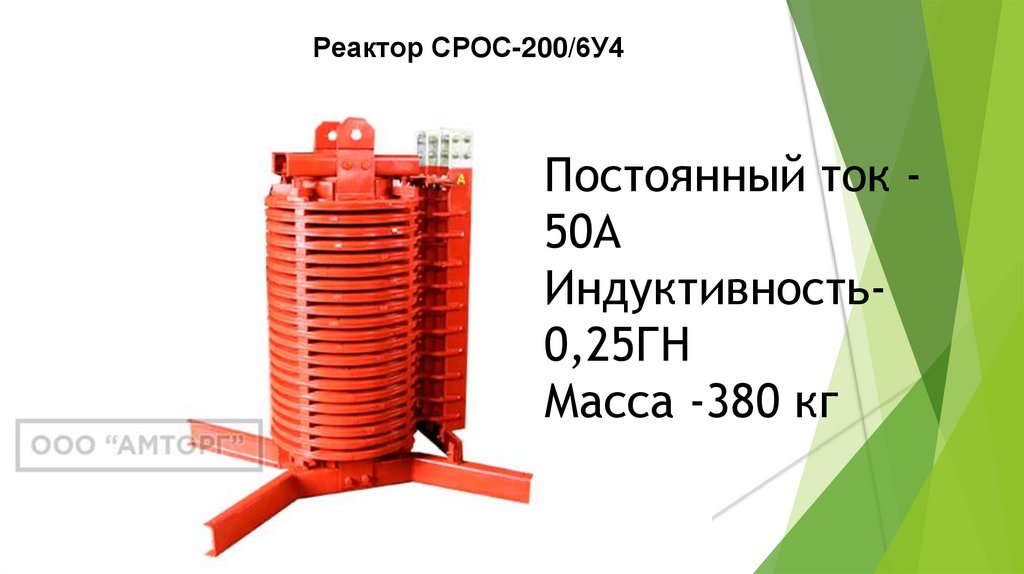

Реактор СРОС-200/6У4
Постоянный ток 50А
Индуктивность0,25ГН
Масса -380 кг

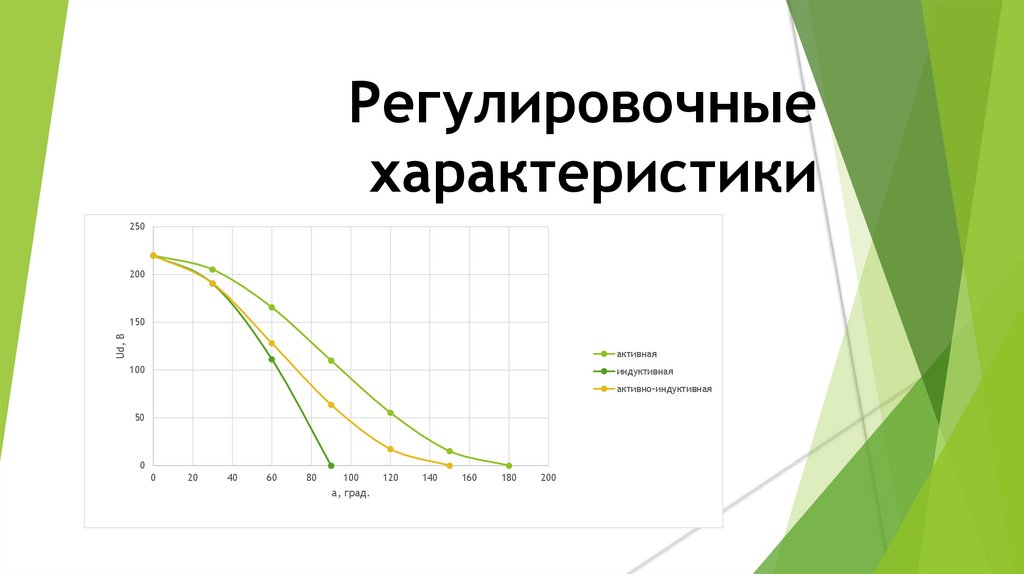

8. Регулировочные характеристики

250
200
Ud, В
150
активная
100
индуктивная
активно-индуктивная
50
0
0
20
40
60
80
100
a, град.
120
140
160
180
200

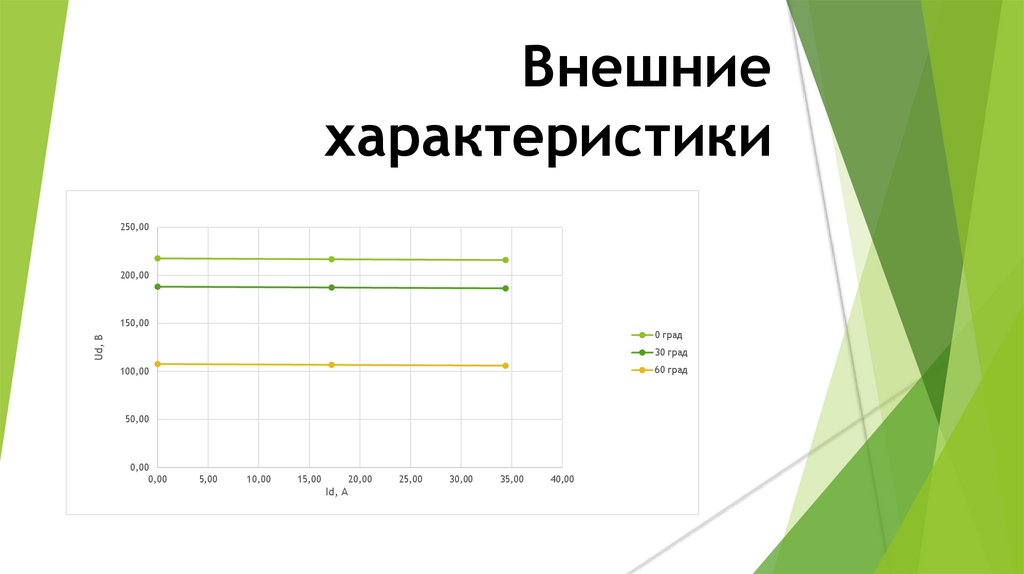

9. Внешние характеристики

250,00
200,00
150,00
Ud, В
0 град
30 град
60 град
100,00
50,00
0,00
0,00
5,00
10,00
15,00
20,00
Id, А
25,00
30,00
35,00
40,00

10.

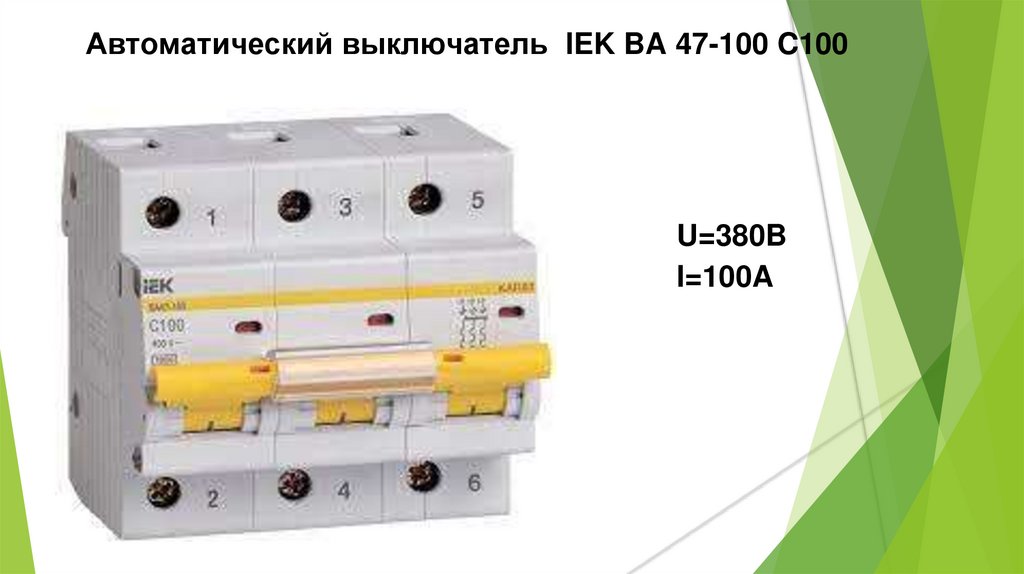

Автоматический выключатель IEK BA 47-100 C100
U=380B
I=100A

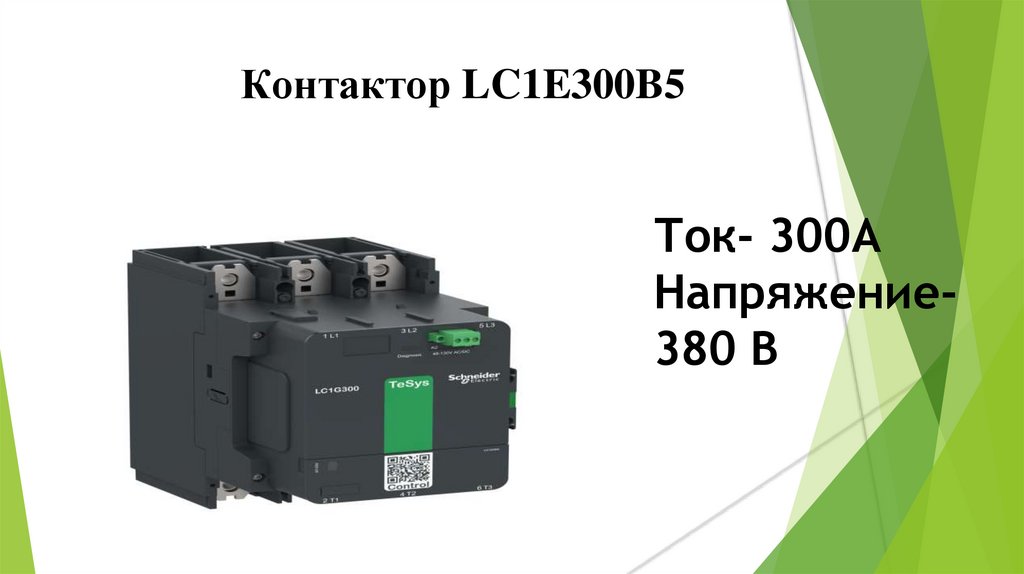

11. Ток- 300А Напряжение-380 В

Контактор LC1E300B5
Ток- 300А
Напряжение380 В

12.  111111111111111ё13111

Расшифровк
а

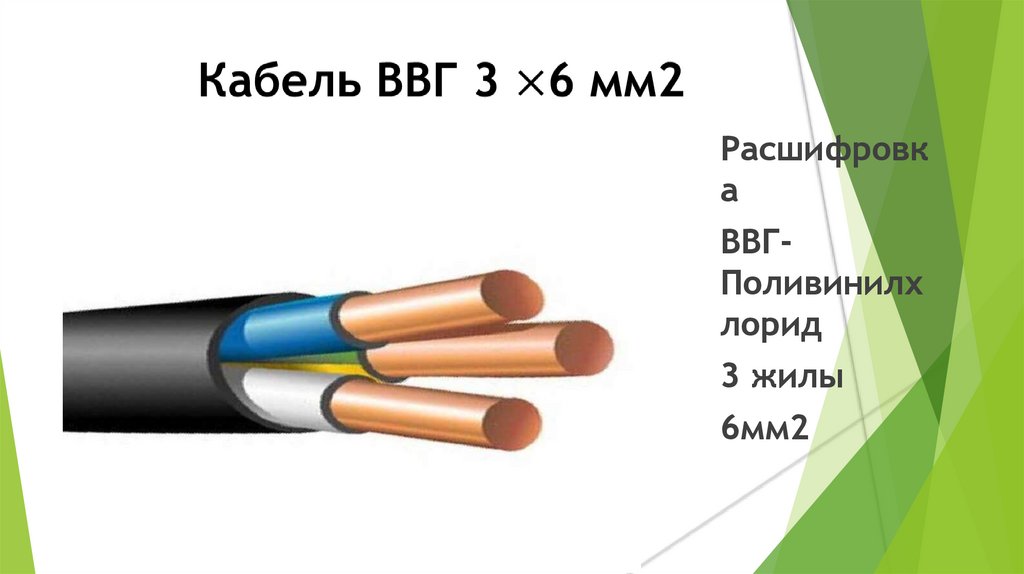

ВВГПоливинилх
лорид
3 жилы
6мм2

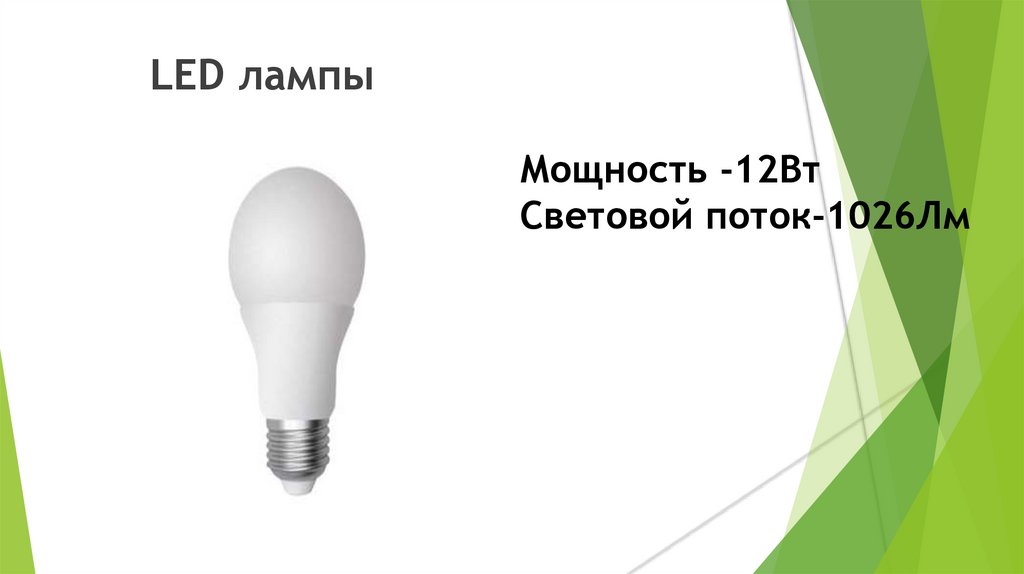

13. Мощность -12Вт Световой поток-1026Лм

LED лампы
Мощность -12Вт
Световой поток-1026Лм

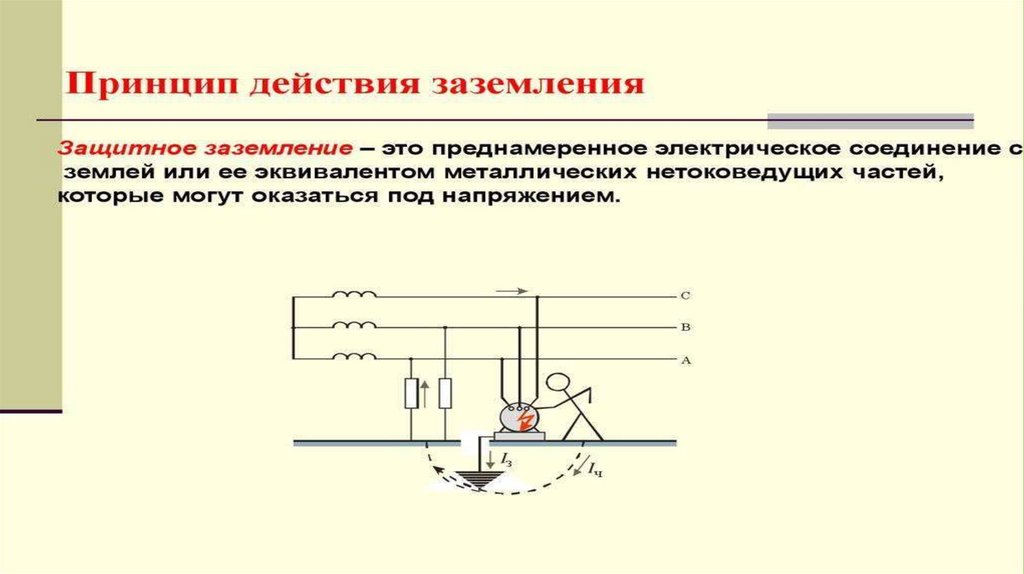

14.

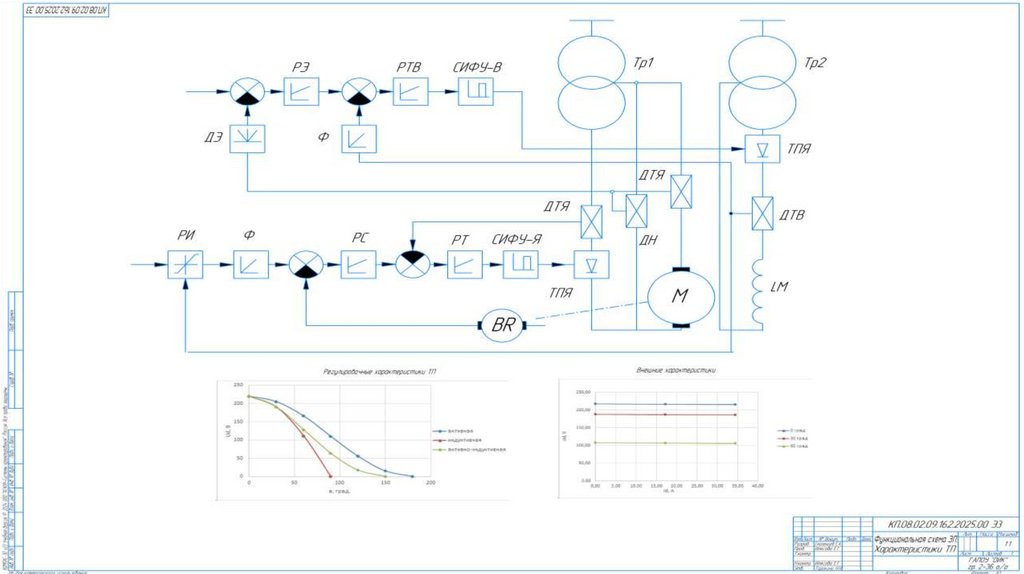

15.

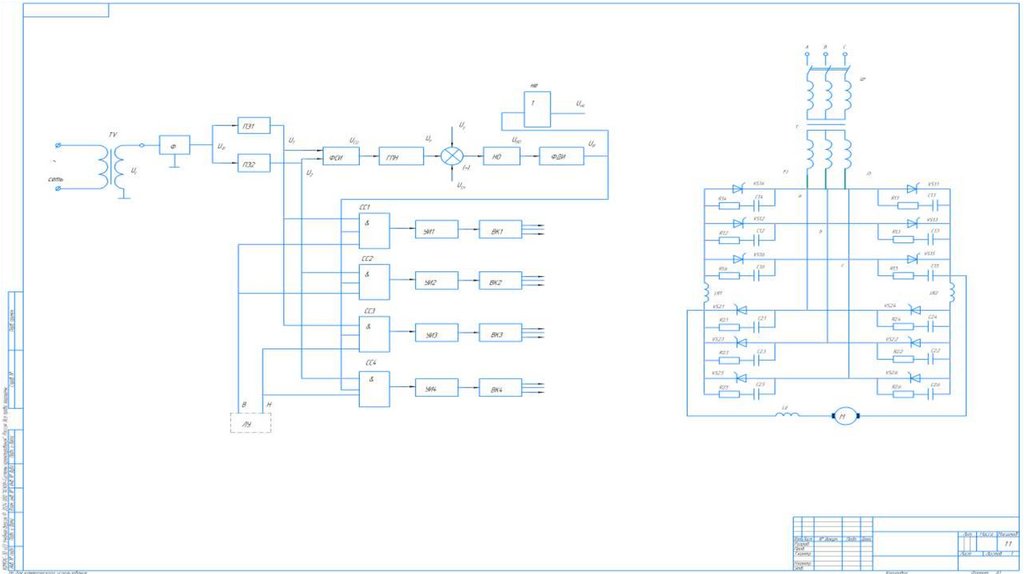

16.

17. СПАСИБО ЗА ВНИМАНИЕ!
