Тюф (2)

1.

ЦУНАМИ

2. Цель работы – провести исследование от каких существенных параметров горна будет зависеть улучшение передачи голоса

ЦУНАМИ
Цель работы – провести исследование
от каких существенных параметров
горна будет зависеть улучшение
передачи голоса

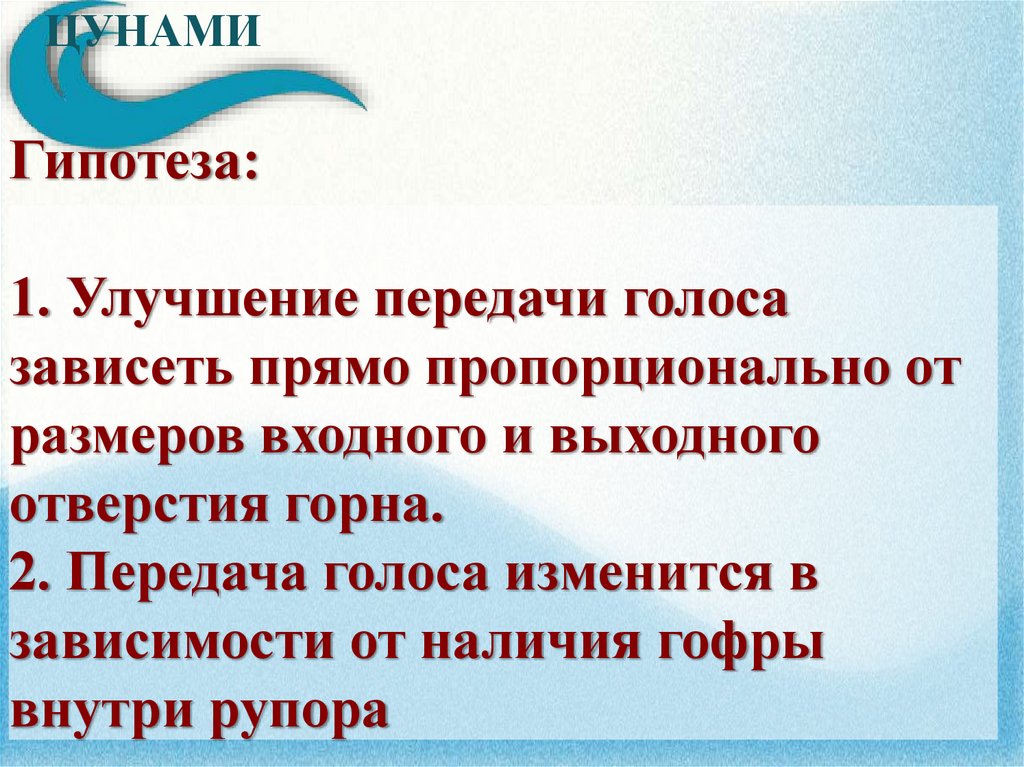

3. Гипотеза: 1. Улучшение передачи голоса зависеть прямо пропорционально от размеров входного и выходного отверстия горна. 2.

ЦУНАМИ
Гипотеза:
1. Улучшение передачи голоса
зависеть прямо пропорционально от
размеров входного и выходного
отверстия горна.
2. Передача голоса изменится в
зависимости от наличия гофры
внутри рупора

4.

ЦУНАМИ

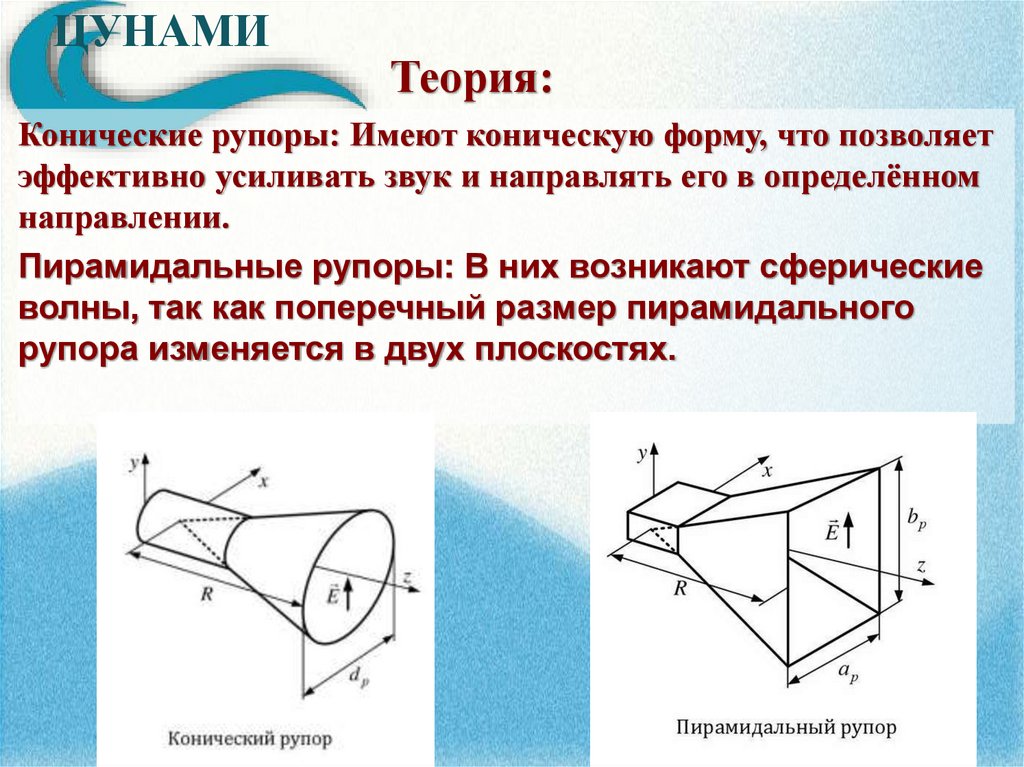

Теория:
Конические рупоры: Имеют коническую форму, что позволяет
эффективно усиливать звук и направлять его в определённом
направлении.
Пирамидальные рупоры: В них возникают сферические
волны, так как поперечный размер пирамидального
рупора изменяется в двух плоскостях.

5. Теория:

ЦУНАМИ

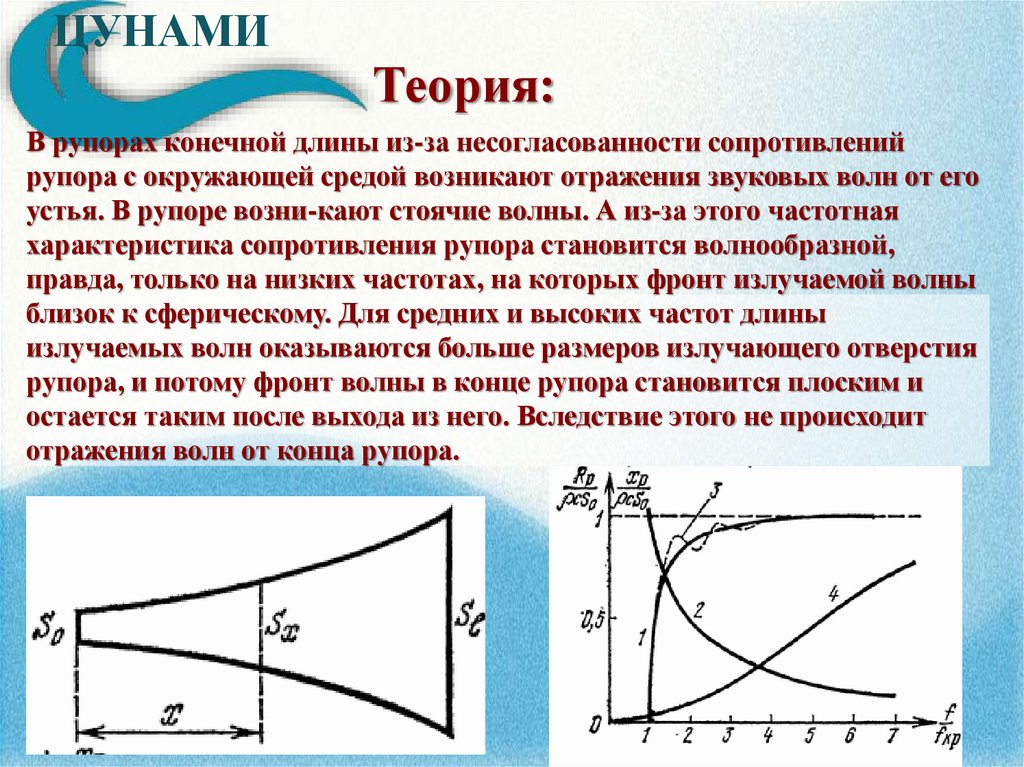

Теория:
В рупорах конечной длины из-за несогласованности сопротивлений
рупора с окружающей средой возникают отражения звуковых волн от его
устья. В рупоре возни-кают стоячие волны. А из-за этого частотная
характеристика сопротивления рупора становится волнообразной,
правда, только на низких частотах, на которых фронт излучаемой волны
близок к сферическому. Для средних и высоких частот длины
излучаемых волн оказываются больше размеров излучающего отверстия
рупора, и потому фронт волны в конце рупора становится плоским и
остается таким после выхода из него. Вследствие этого не происходит
отражения волн от конца рупора.

6.

ЦУНАМИ

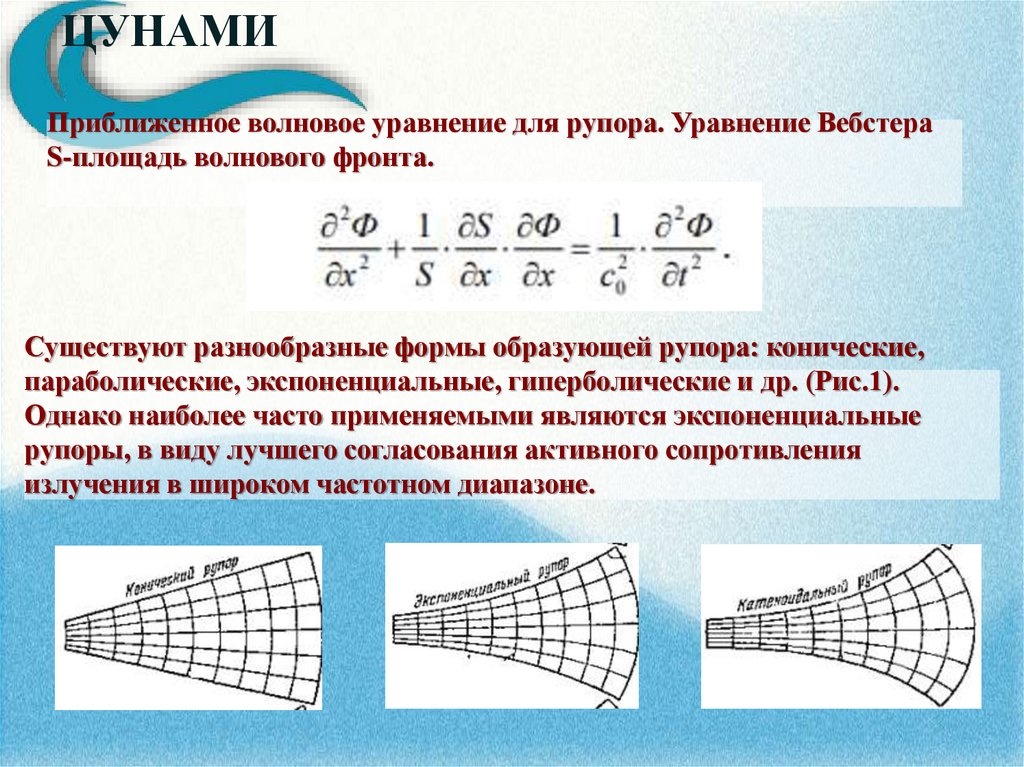

Приближенное волновое уравнение для рупора. Уравнение Вебстера
S-площадь волнового фронта.
Существуют разнообразные формы образующей рупора: конические,
параболические, экспоненциальные, гиперболические и др. (Рис.1).
Однако наиболее часто применяемыми являются экспоненциальные
рупоры, в виду лучшего согласования активного сопротивления
излучения в широком частотном диапазоне.

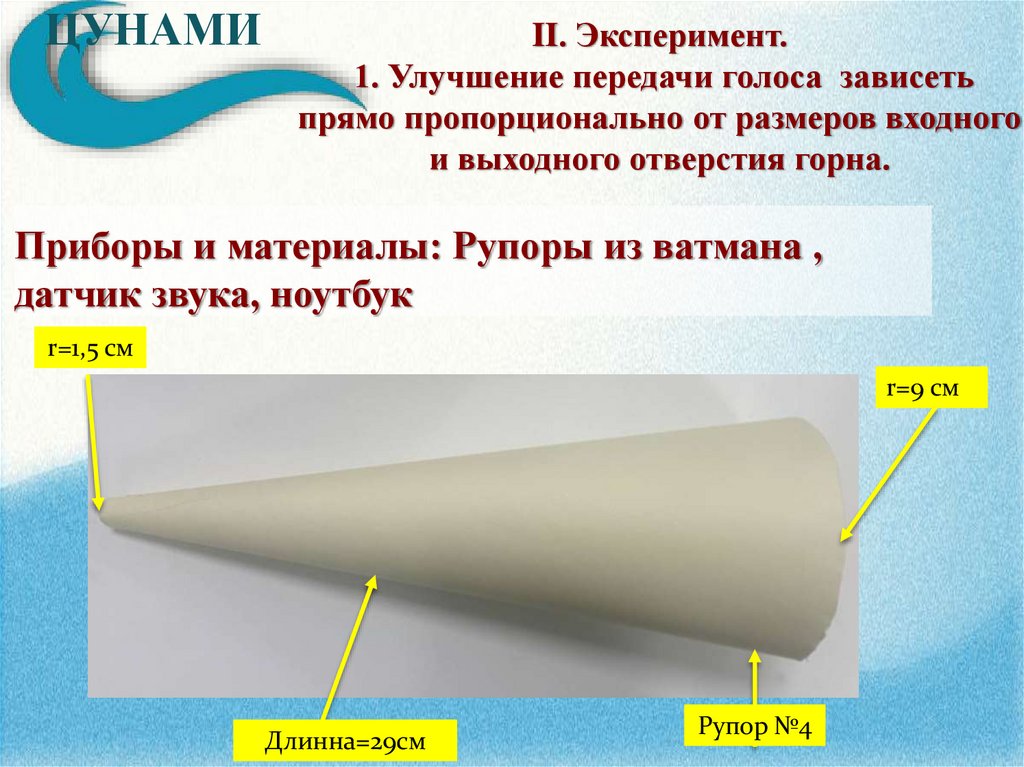

7. II. Эксперимент. 1. Улучшение передачи голоса зависеть прямо пропорционально от размеров входного и выходного отверстия горна.

ЦУНАМИ
II. Эксперимент.
1. Улучшение передачи голоса зависеть
прямо пропорционально от размеров входного
и выходного отверстия горна.
Приборы и материалы: Рупоры из ватмана ,
датчик звука, ноутбук
r=1,5 см
r=9 см
Длинна=29см
Рупор №4

8.

ЦУНАМИ

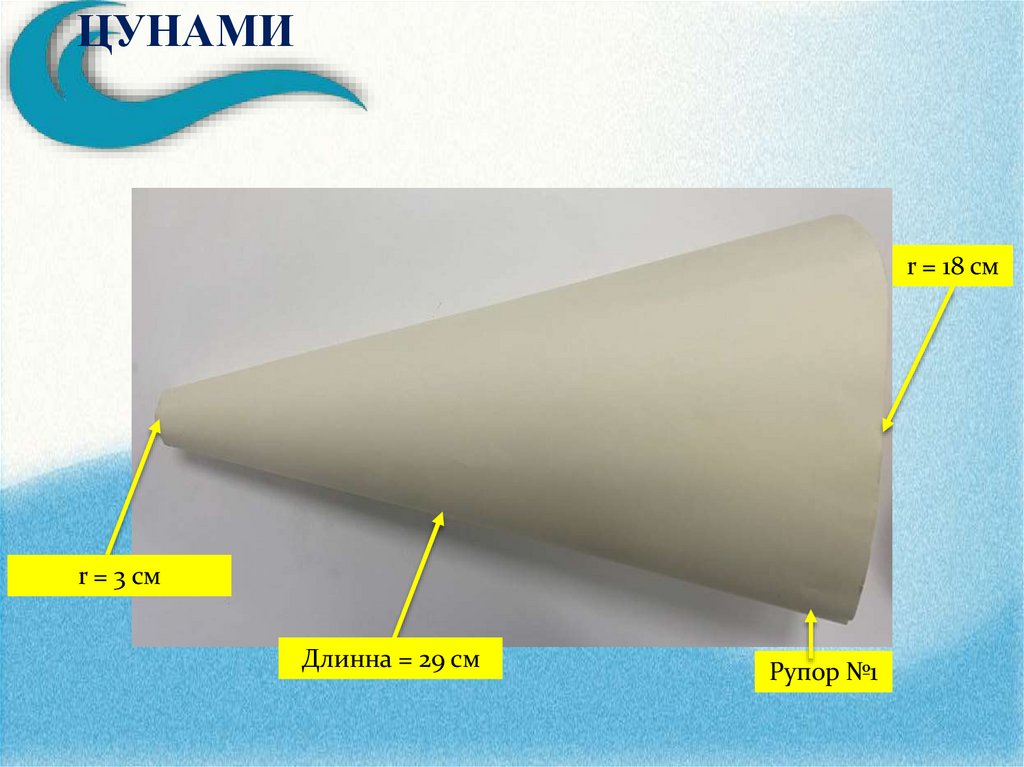

r = 18 см
r = 3 см
Длинна = 29 см
Рупор №1

9.

ЦУНАМИ

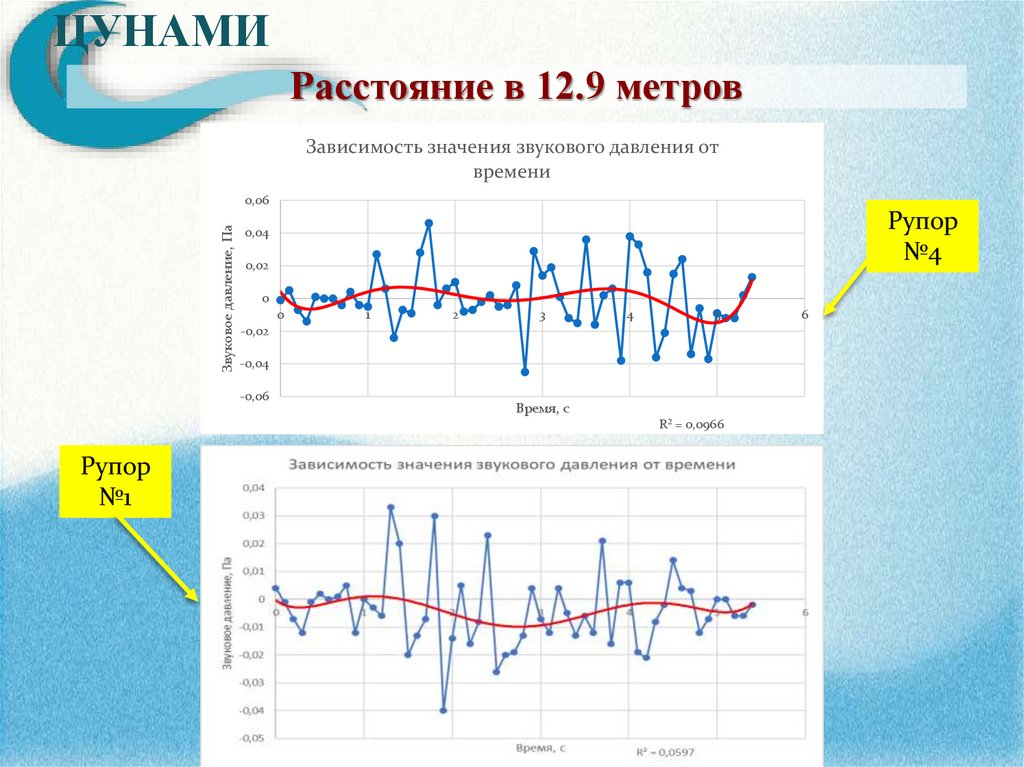

Расстояние в 12.9 метров
Зависимость значения звукового давления от
времени
Звуковое давление, Па
0,06
Рупор
№4
0,04
0,02
0
0
1
2
3
4
5
-0,02
-0,04
-0,06
Время, с
R² = 0,0966
Рупор
№1
6

10.

ЦУНАМИ

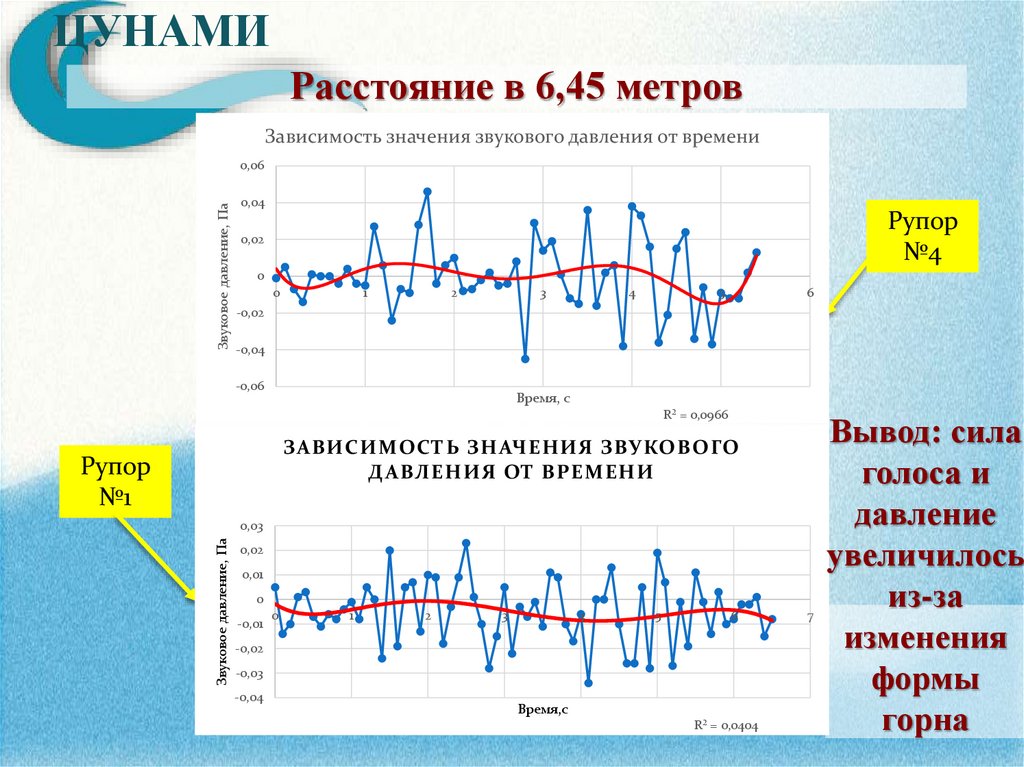

Расстояние в 6,45 метров
Зависимость значения звукового давления от времени
Звуковое давление, Па
0,06
0,04
Рупор
№4
0,02
0
0
1
2
3
4
5
6
-0,02
-0,04
-0,06
Время, с
R² = 0,0966
ЗАВИСИМОСТЬ ЗНАЧЕНИЯ ЗВУКОВОГО
Д АВЛЕНИЯ ОТ ВРЕМЕНИ
Рупор
№1
Звуковое давление, Па
0,03
0,02
0,01
0
-0,01
0
1
2
3
4
5
6
-0,02
-0,03
-0,04
Время,с
R² = 0,0404
7
Вывод: сила
голоса и
давление
увеличилось
из-за
изменения
формы
горна

11.

ЦУНАМИ

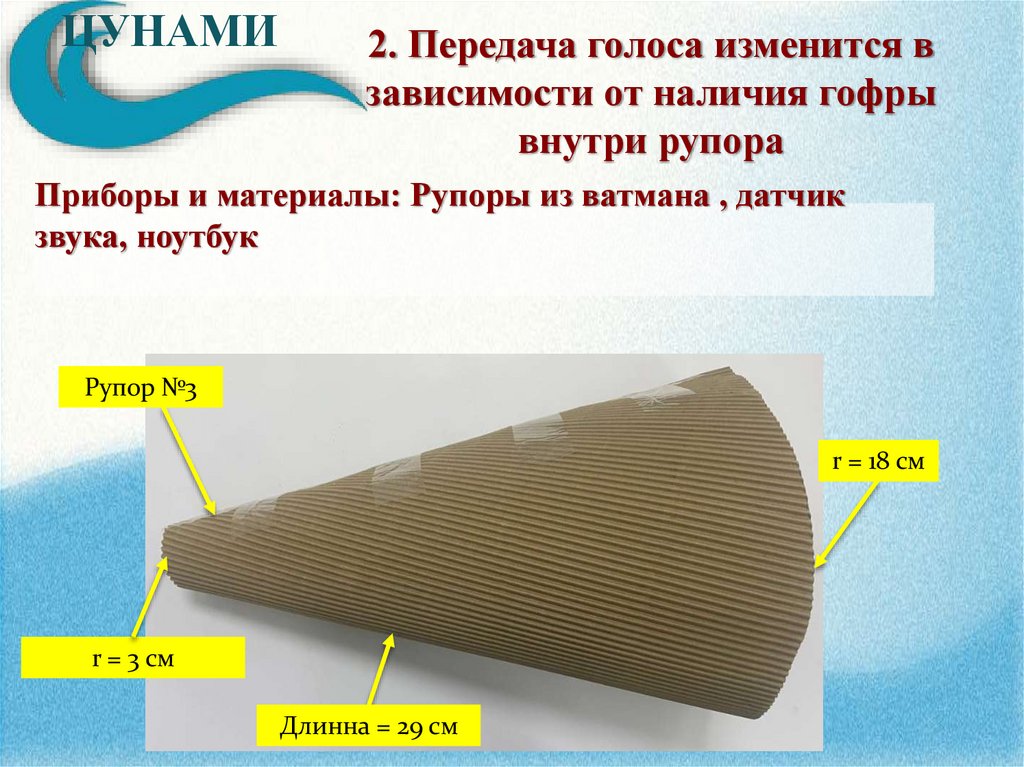

2. Передача голоса изменится в
зависимости от наличия гофры
внутри рупора
Приборы и материалы: Рупоры из ватмана , датчик
звука, ноутбук
Рупор №3
r = 18 см
r = 3 см
Длинна = 29 см

12.

ЦУНАМИ

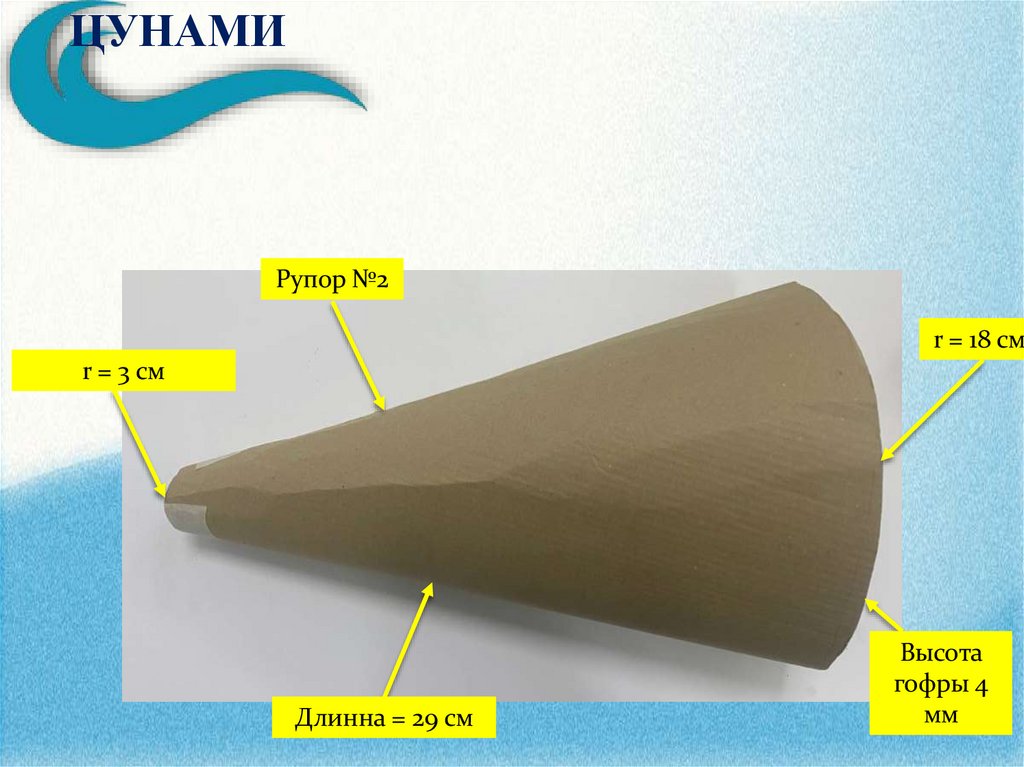

Рупор №2
r = 18 см
r = 3 см
Длинна = 29 см
Высота
гофры 4
мм

13.

ЦУНАМИ

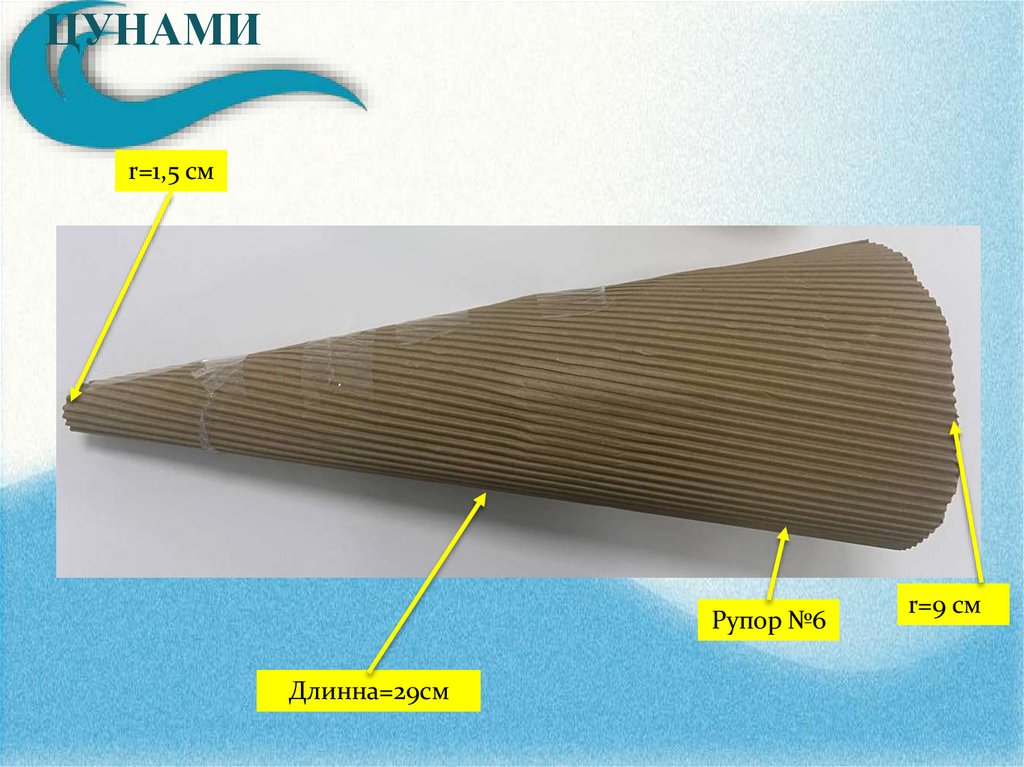

r=1,5 см
Рупор №6
Длинна=29см
r=9 см

14.

ЦУНАМИ

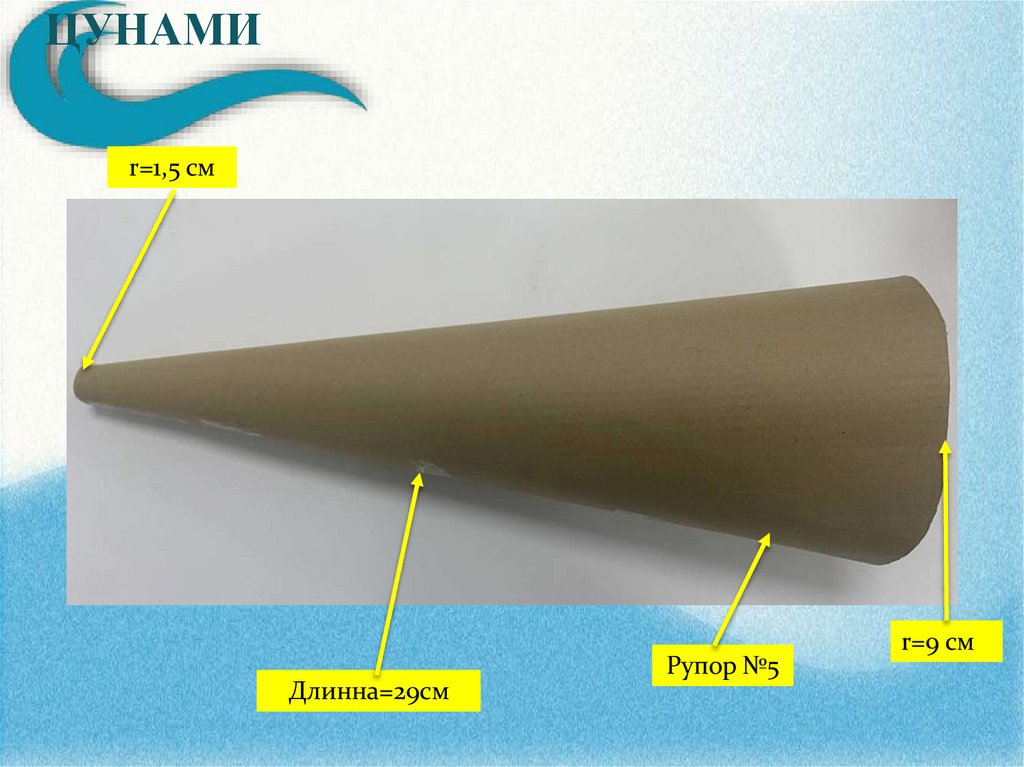

r=1,5 см
Длинна=29см
Рупор №5
r=9 см

15. Расстояние в 12,9 метров

ЦУНАМИ

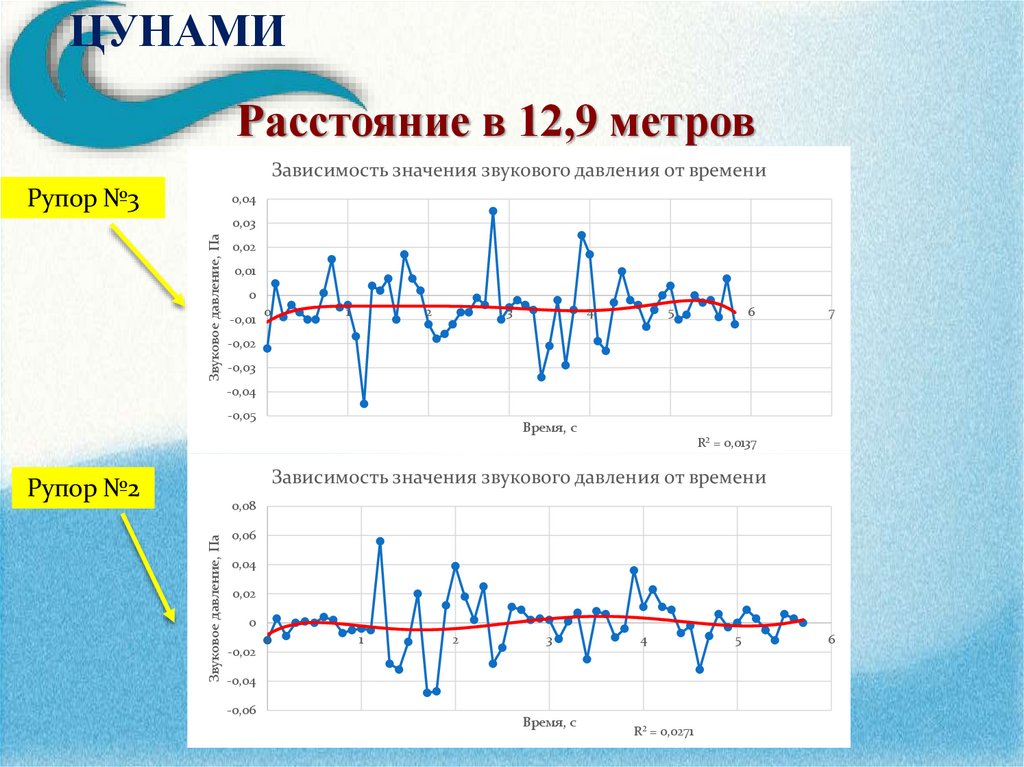

Расстояние в 12,9 метров
Зависимость значения звукового давления от времени
Рупор №3
0,04
Звуковое давление, Па
0,03
0,02
0,01
0
-0,01
0
1
2
3
4
5
6
7
-0,02
-0,03
-0,04
-0,05
Время, с
R² = 0,0137
Зависимость значения звукового давления от времени
Рупор №2
Звуковое давление, Па
0,08
0,06
0,04
0,02
0
-0,02
0
1
2
3
4
-0,04
-0,06
Время, с
R² = 0,0271
5
6

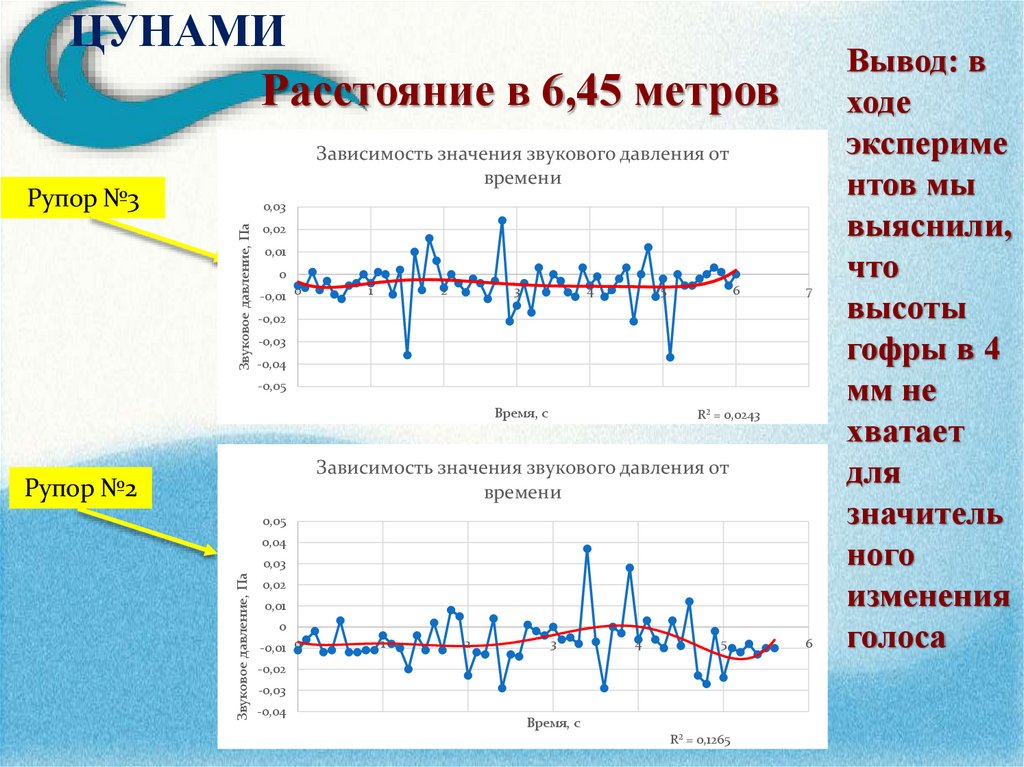

16. Расстояние в 6,45 метров

ЦУНАМИ
Расстояние в 6,45 метров
Зависимость значения звукового давления от
времени
Рупор №3
Звуковое давление, Па
0,03
0,02
0,01
0
-0,01 0
1
2
3
4
5
6
7
-0,02
-0,03
-0,04
-0,05
Время, с
R² = 0,0243
Зависимость значения звукового давления от
времени
Рупор №2
0,05
0,04
Звуковое давление, Па
0,03
0,02
0,01
0
-0,01 0
1
2
3
4
5
-0,02
-0,03
-0,04
Время, с
R² = 0,1265
6
Вывод: в
ходе
экспериме
нтов мы
выяснили,
что
высоты
гофры в 4
мм не
хватает
для
значитель
ного
изменения
голоса

17. Расстояние в 12,9 метров

ЦУНАМИ

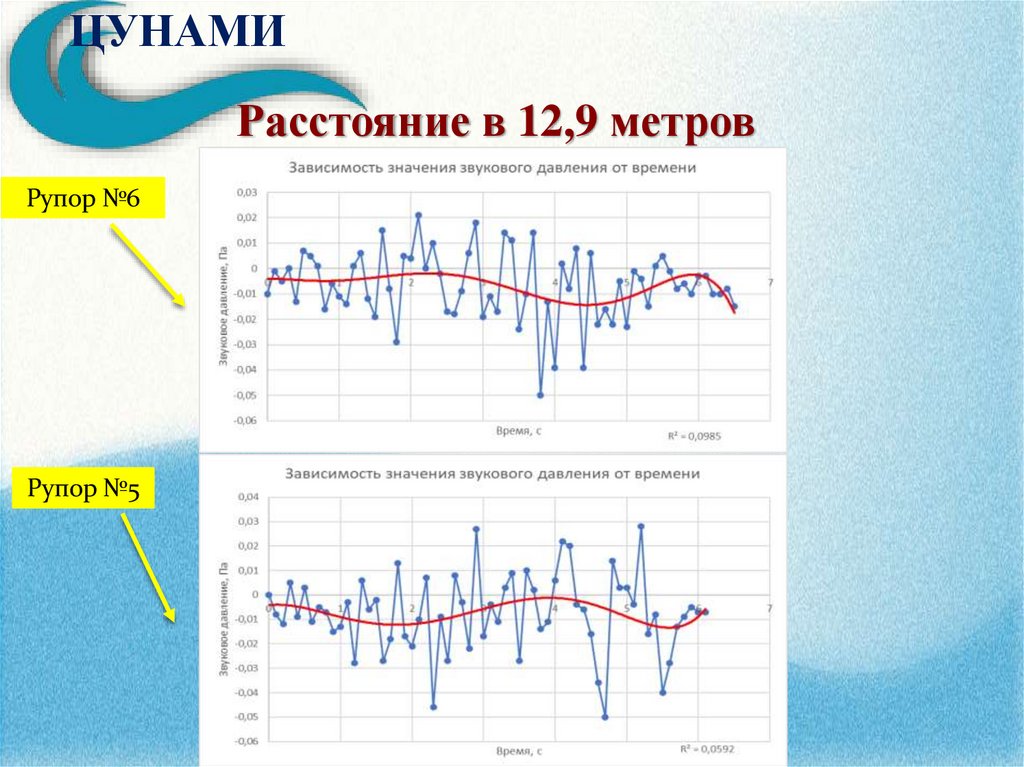

Расстояние в 12,9 метров
Рупор №6
Рупор №5

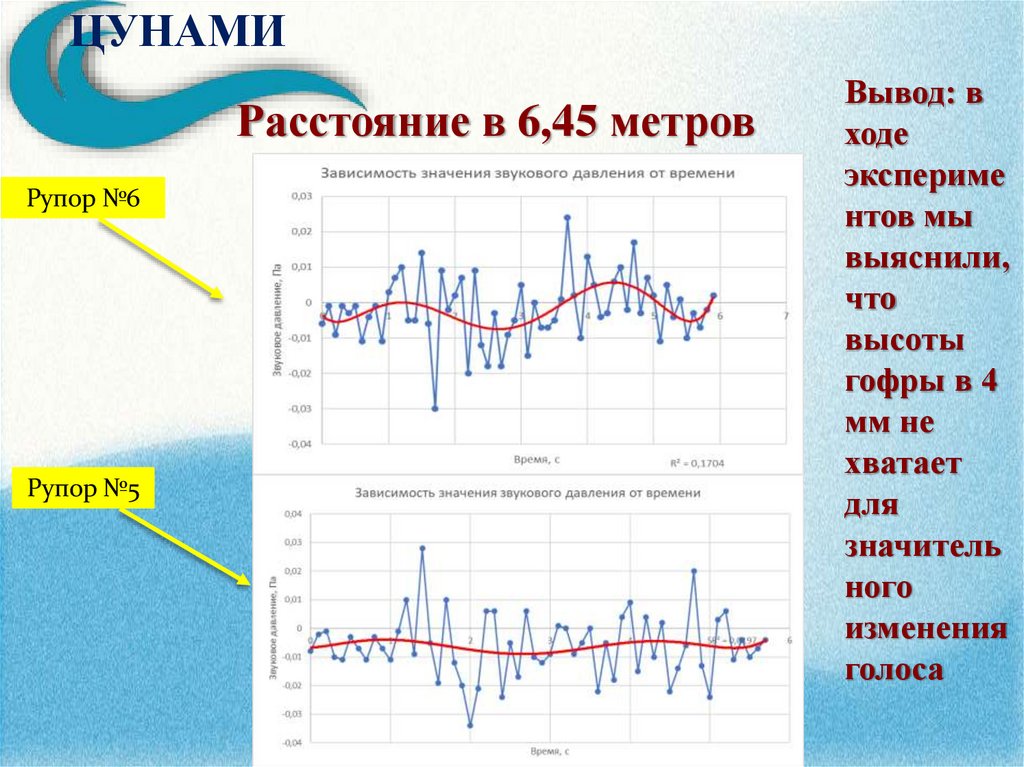

18. Расстояние в 6,45 метров

ЦУНАМИ
Расстояние в 6,45 метров
Рупор №6
Рупор №5
Вывод: в
ходе
экспериме
нтов мы
выяснили,
что
высоты
гофры в 4
мм не
хватает
для
значитель
ного
изменения
голоса

19. Выводы:

ЦУНАМИ
Выводы:
1. Сила голоса и давление увеличилось
из-за изменения формы горна
2. Гофра внутри рупора влияет на
изменения голоса пропорционально
своей высоте

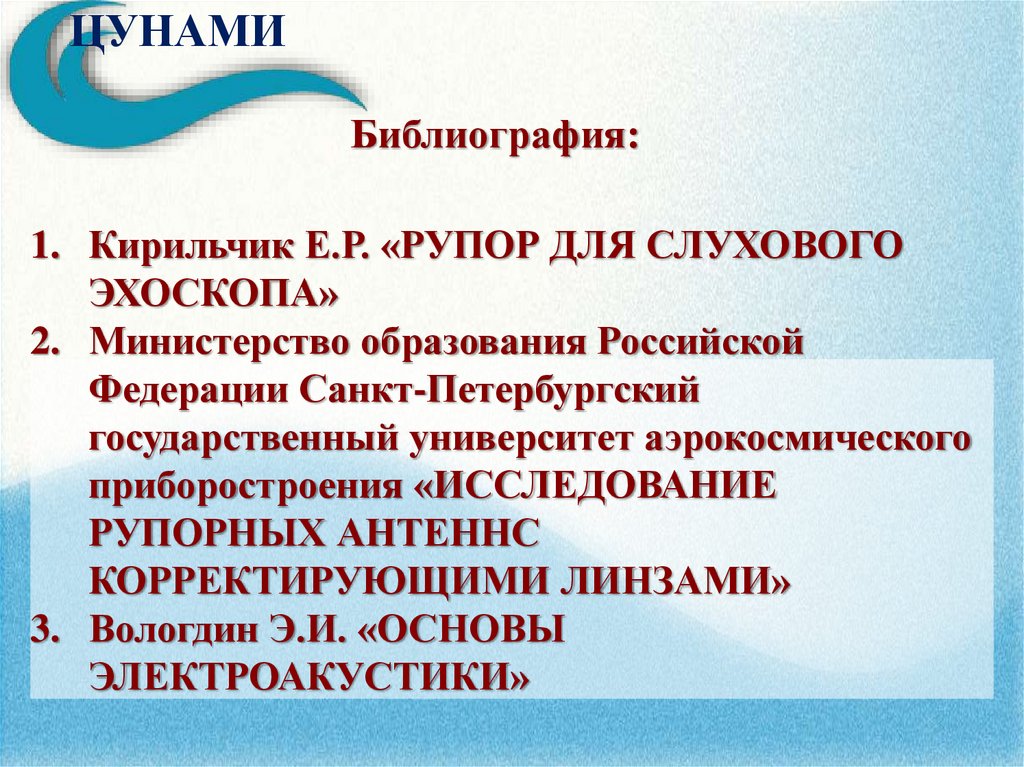

20. Библиография:

ЦУНАМИ
Библиография:
1. Кирильчик Е.Р. «РУПОР ДЛЯ СЛУХОВОГО
ЭХОСКОПА»
2. Министерство образования Российской
Федерации Санкт-Петербургский
государственный университет аэрокосмического
приборостроения «ИССЛЕДОВАНИЕ
РУПОРНЫХ АНТЕННС
КОРРЕКТИРУЮЩИМИ ЛИНЗАМИ»
3. Вологдин Э.И. «ОСНОВЫ
ЭЛЕКТРОАКУСТИКИ»
