1. ФИГУРКИ ИЗ КУБИКОВ И ИХ ЧАСТЕЙ

6 класс

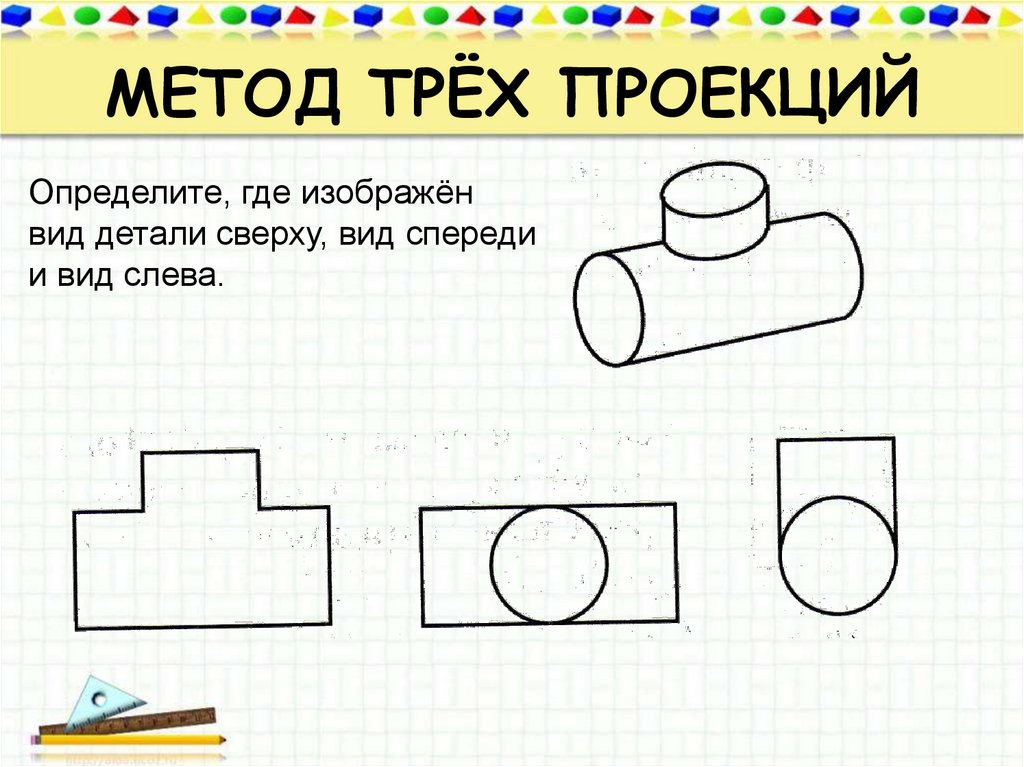

2. МЕТОД ТРЁХ ПРОЕКЦИЙ

Определите, где изображён
вид детали сверху, вид спереди
и вид слева.

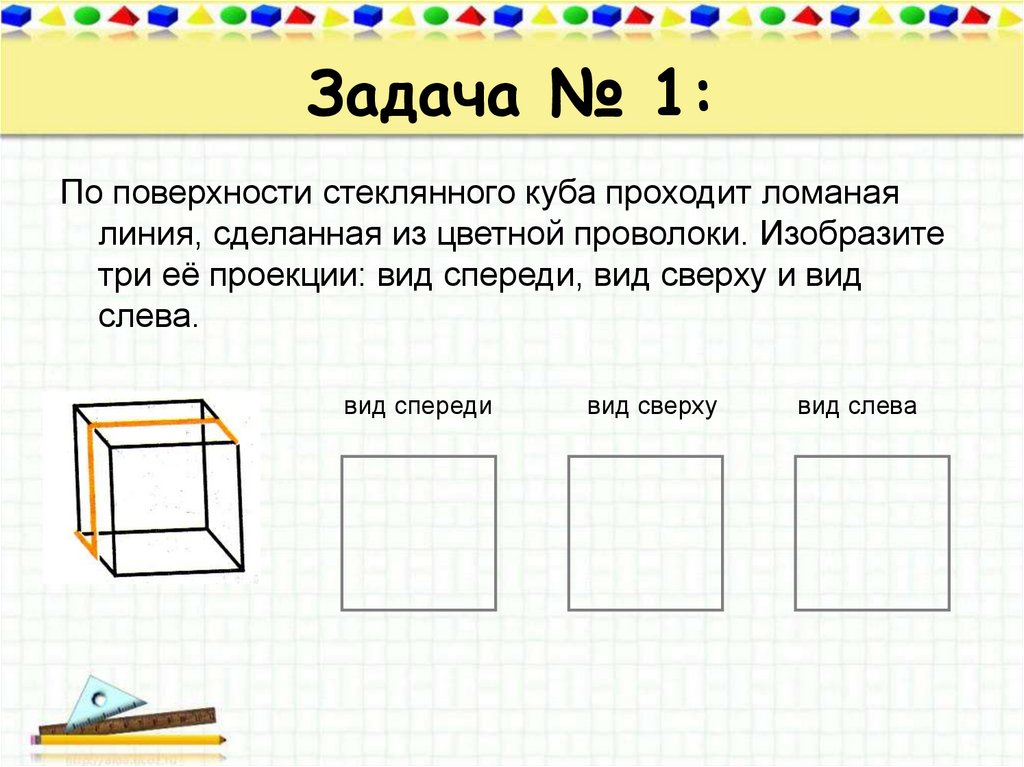

3. Задача № 1:

По поверхности стеклянного куба проходит ломаная
линия, сделанная из цветной проволоки. Изобразите
три её проекции: вид спереди, вид сверху и вид
слева.
вид спереди
вид сверху
вид слева

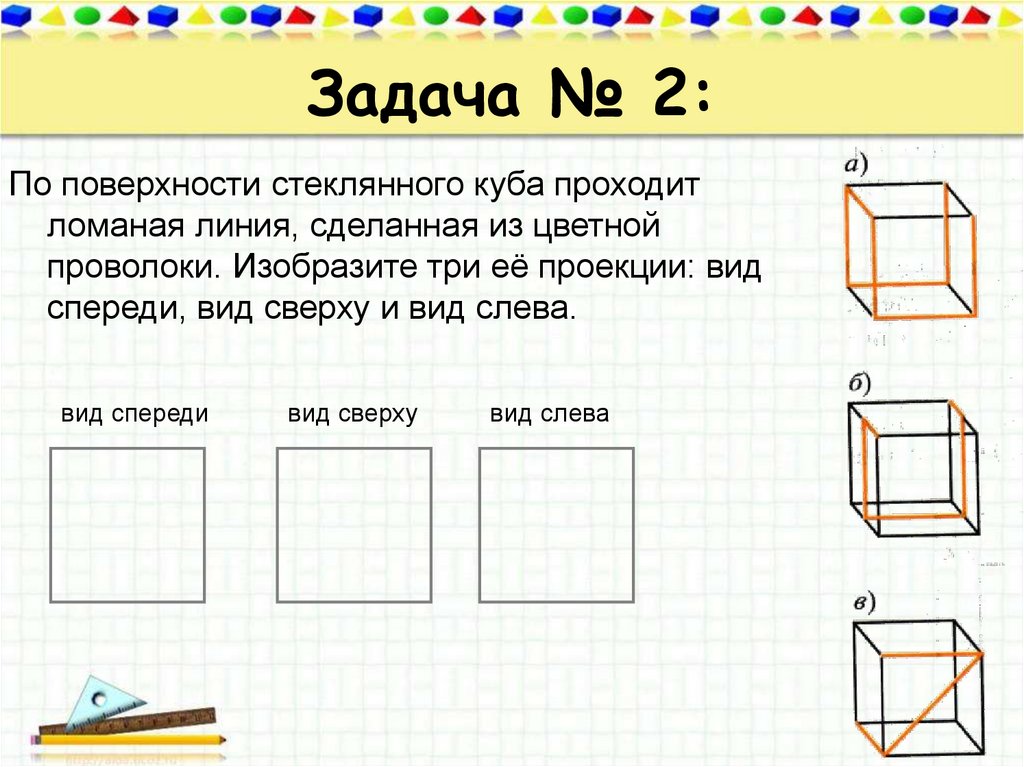

4. Задача № 2:

По поверхности стеклянного куба проходит
ломаная линия, сделанная из цветной
проволоки. Изобразите три её проекции: вид
спереди, вид сверху и вид слева.
вид спереди
вид сверху
вид слева

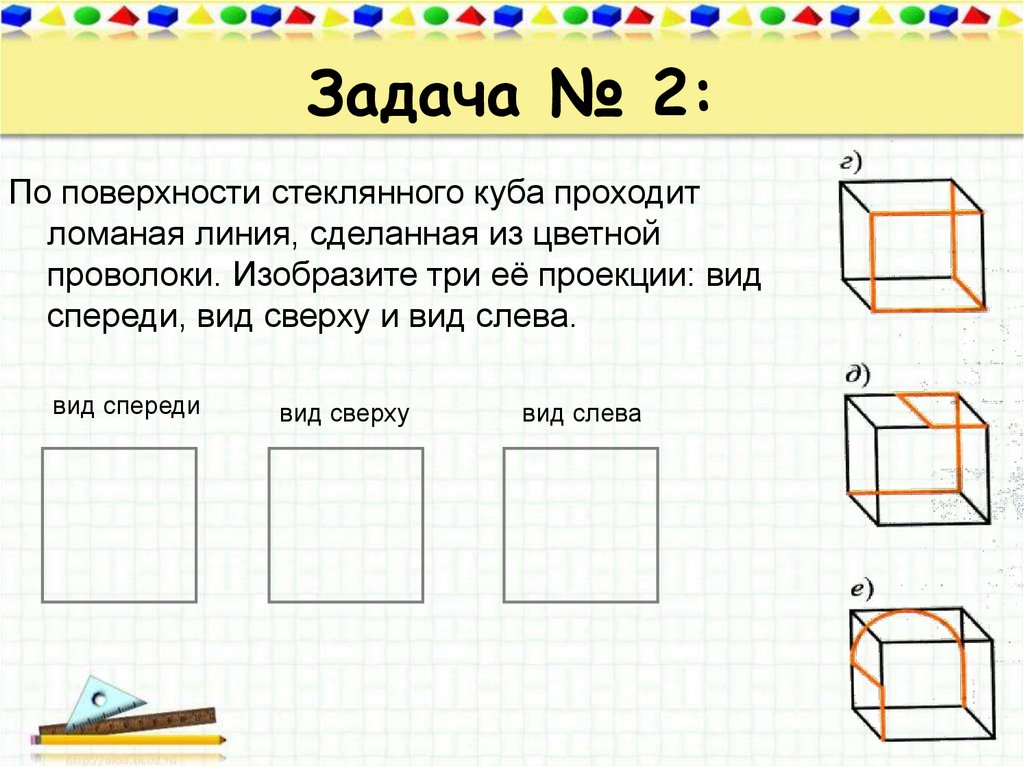

5. Задача № 2:

По поверхности стеклянного куба проходит
ломаная линия, сделанная из цветной
проволоки. Изобразите три её проекции: вид
спереди, вид сверху и вид слева.
вид спереди
вид сверху
вид слева

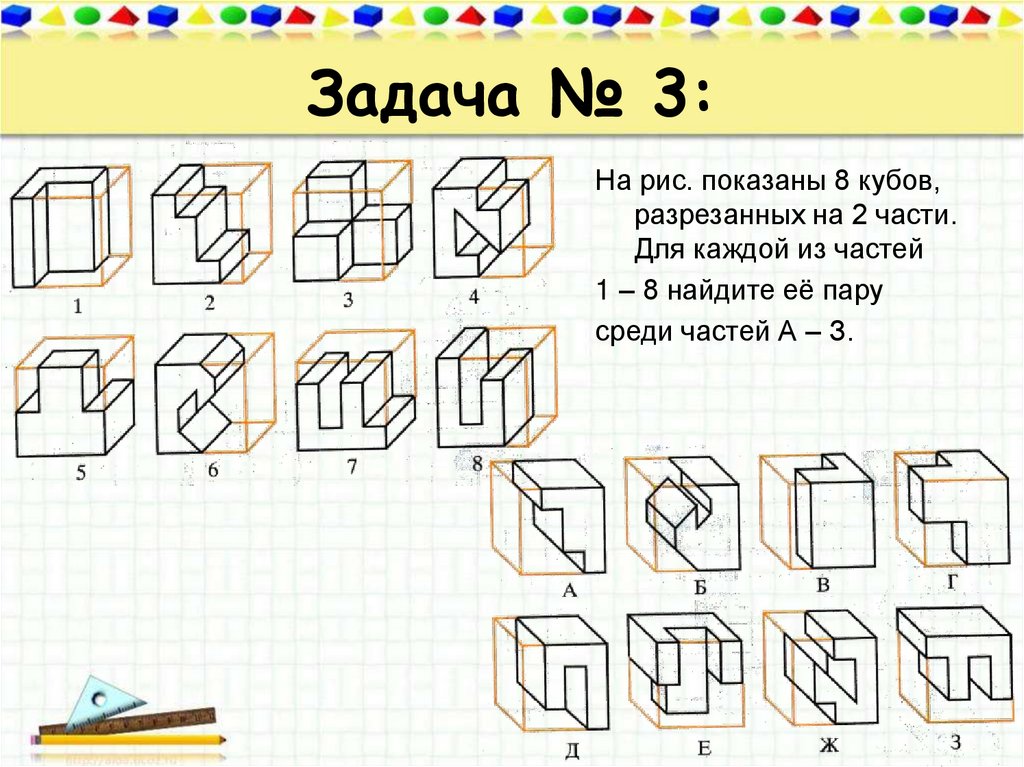

6. Задача № 3:

На рис. показаны 8 кубов,
разрезанных на 2 части.
Для каждой из частей
1 – 8 найдите её пару
среди частей А – З.

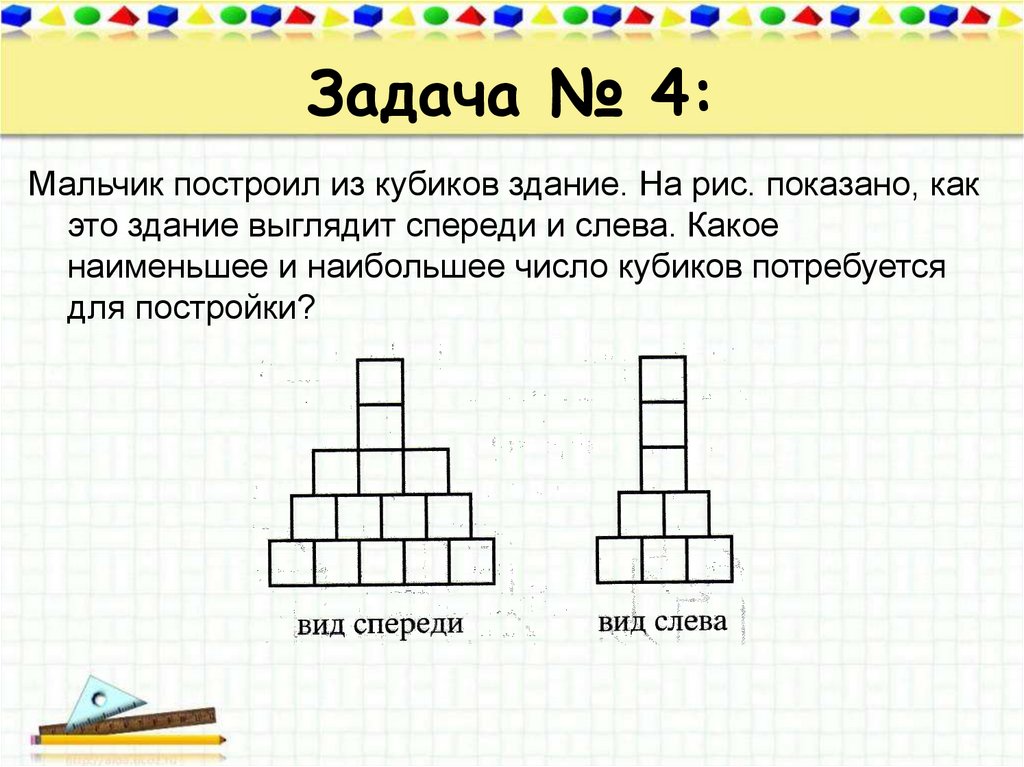

7. Задача № 4:

Мальчик построил из кубиков здание. На рис. показано, как
это здание выглядит спереди и слева. Какое
наименьшее и наибольшее число кубиков потребуется
для постройки?
