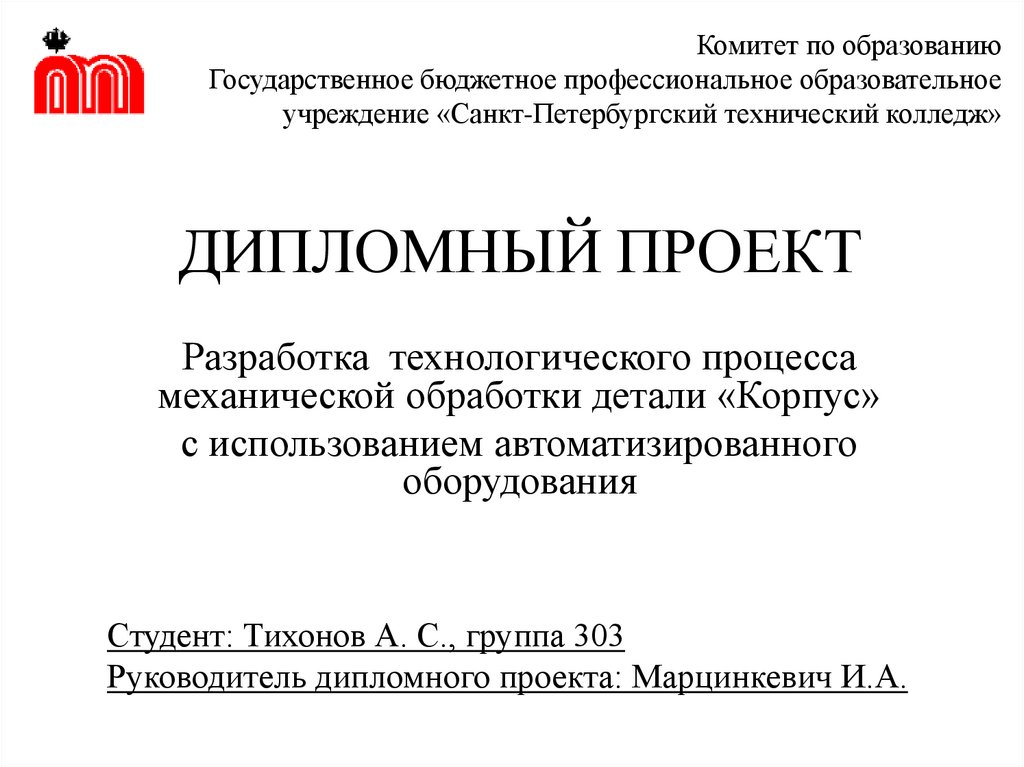

1. Комитет по образованию Государственное бюджетное профессиональное образовательное учреждение «Санкт-Петербургский технический

колледж»
ДИПЛОМНЫЙ ПРОЕКТ
Разработка технологического процесса
механической обработки детали «Корпус»
с использованием автоматизированного
оборудования
Студент: Тихонов А. С., группа 303
Руководитель дипломного проекта: Марцинкевич И.А.

2. .

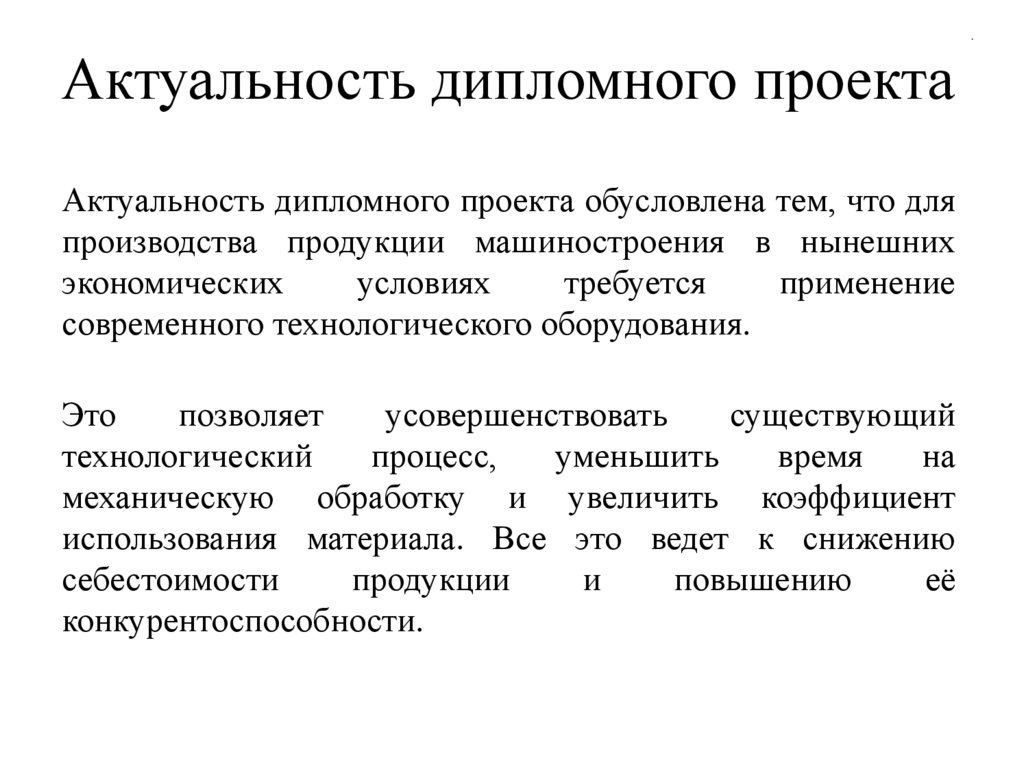

Актуальность дипломного проекта
Актуальность дипломного проекта обусловлена тем, что для
производства продукции машиностроения в нынешних
экономических
условиях
требуется
применение
современного технологического оборудования.
Это
позволяет
усовершенствовать
существующий
технологический
процесс,
уменьшить
время
на
механическую обработку и увеличить коэффициент
использования материала. Все это ведет к снижению
себестоимости
продукции
и
повышению
её
конкурентоспособности.

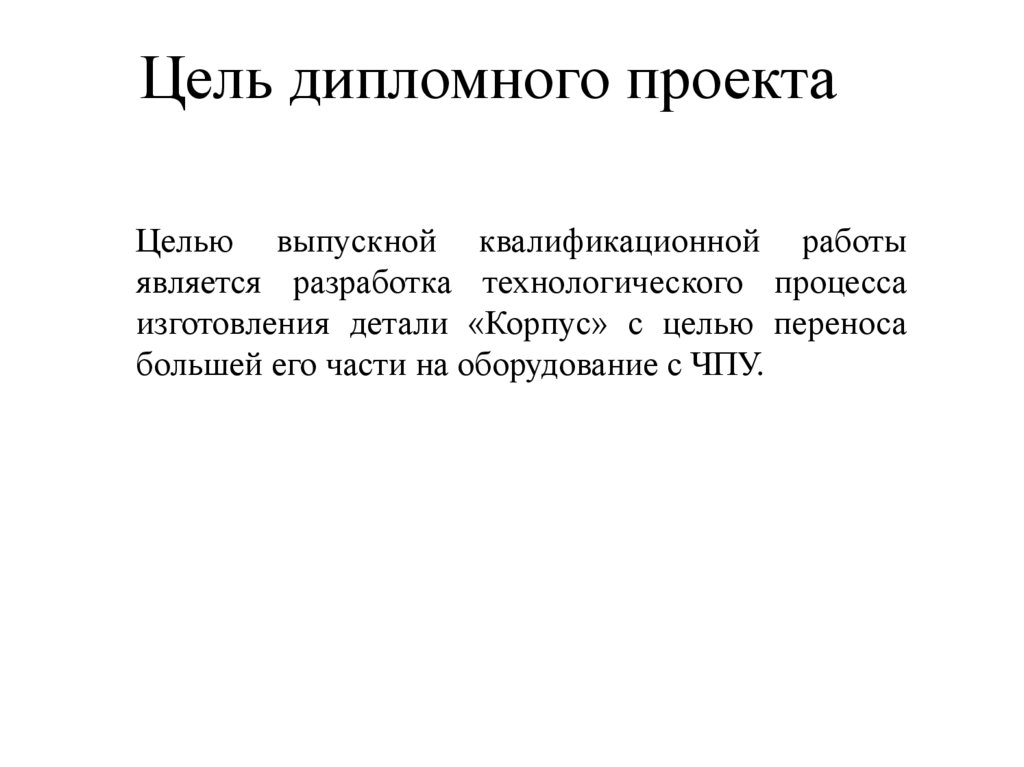

3. Цель дипломного проекта

Целью выпускной квалификационной работы
является разработка технологического процесса
изготовления детали «Корпус» с целью переноса
большей его части на оборудование с ЧПУ.

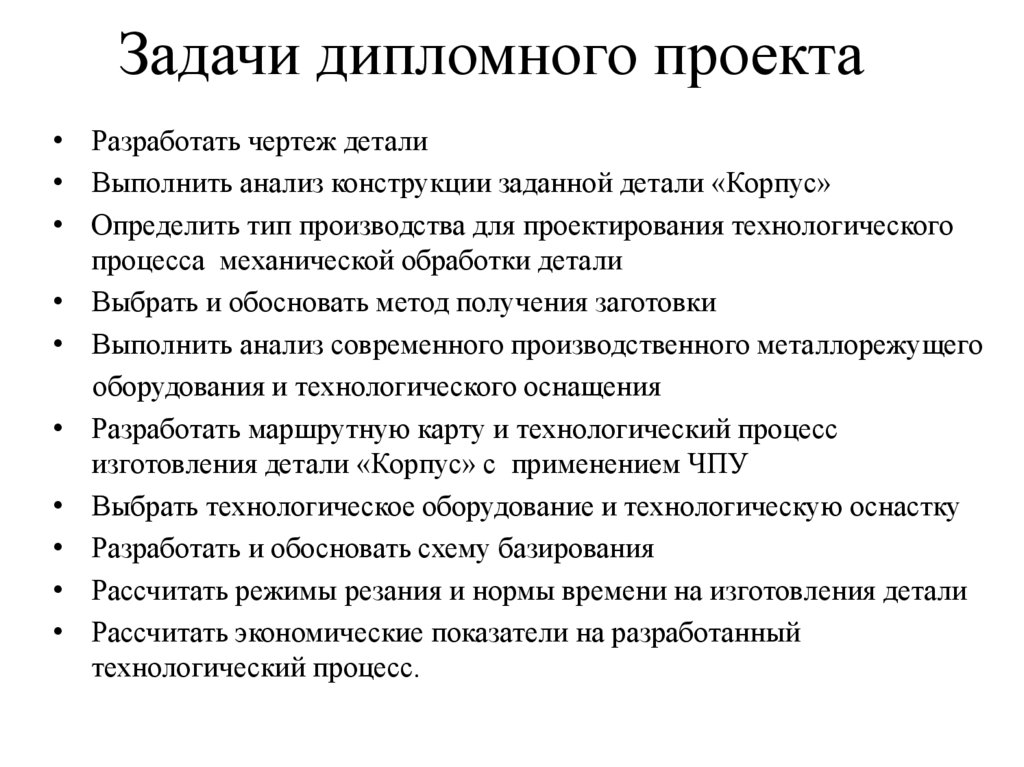

4. Задачи дипломного проекта

• Разработать чертеж детали
• Выполнить анализ конструкции заданной детали «Корпус»
• Определить тип производства для проектирования технологического
процесса механической обработки детали
• Выбрать и обосновать метод получения заготовки
• Выполнить анализ современного производственного металлорежущего
оборудования и технологического оснащения
• Разработать маршрутную карту и технологический процесс
изготовления детали «Корпус» с применением ЧПУ
• Выбрать технологическое оборудование и технологическую оснастку
• Разработать и обосновать схему базирования
• Рассчитать режимы резания и нормы времени на изготовления детали
• Рассчитать экономические показатели на разработанный
технологический процесс.

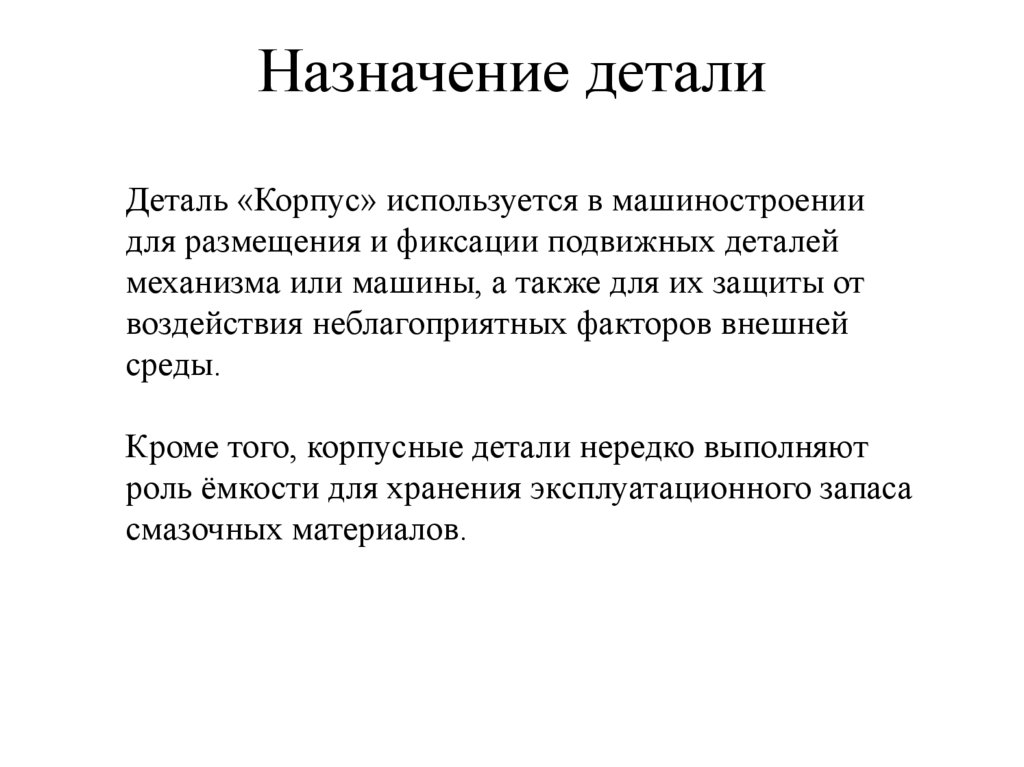

5. Назначение детали

Деталь «Корпус» используется в машиностроении
для размещения и фиксации подвижных деталей
механизма или машины, а также для их защиты от
воздействия неблагоприятных факторов внешней
среды.
Кроме того, корпусные детали нередко выполняют
роль ёмкости для хранения эксплуатационного запаса
смазочных материалов.

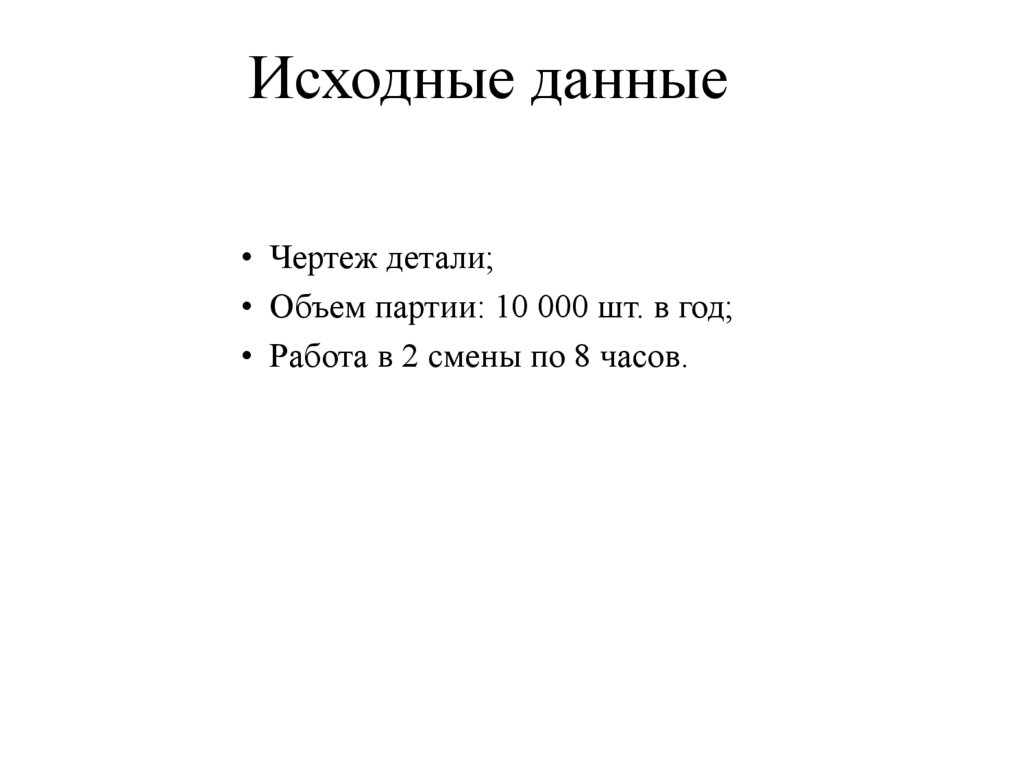

6. Исходные данные

• Чертеж детали;
• Объем партии: 10 000 шт. в год;
• Работа в 2 смены по 8 часов.

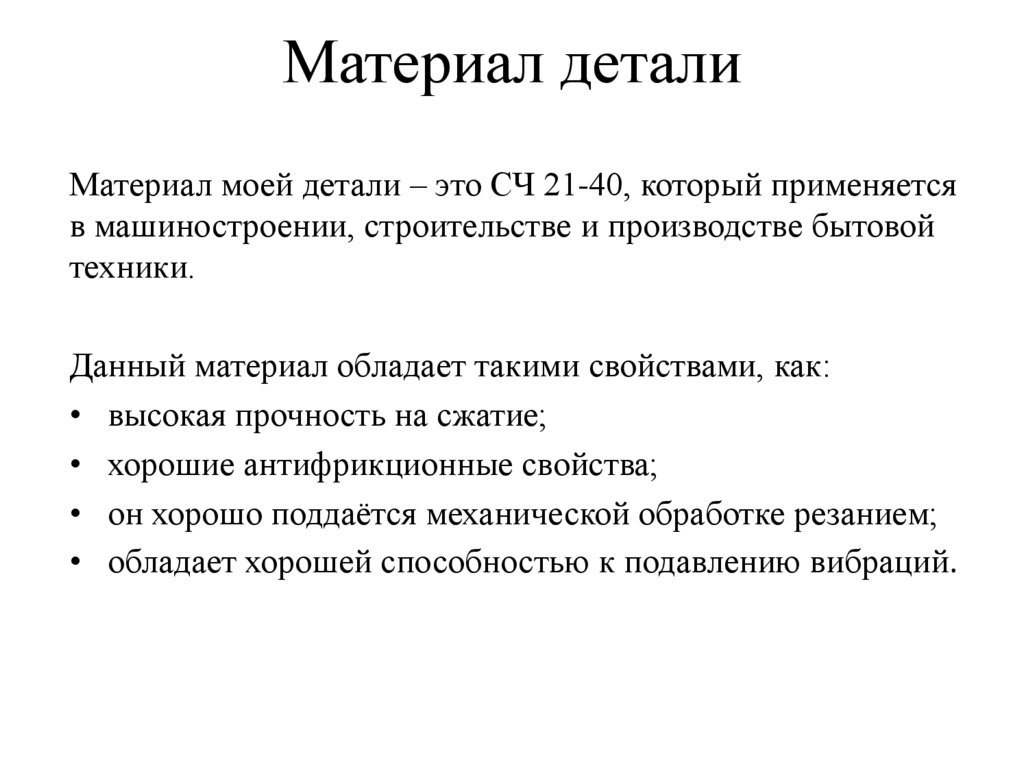

7. Материал детали

Материал моей детали – это СЧ 21-40, который применяется
в машиностроении, строительстве и производстве бытовой
техники.
Данный материал обладает такими свойствами, как:
• высокая прочность на сжатие;
• хорошие антифрикционные свойства;
• он хорошо поддаётся механической обработке резанием;
• обладает хорошей способностью к подавлению вибраций.

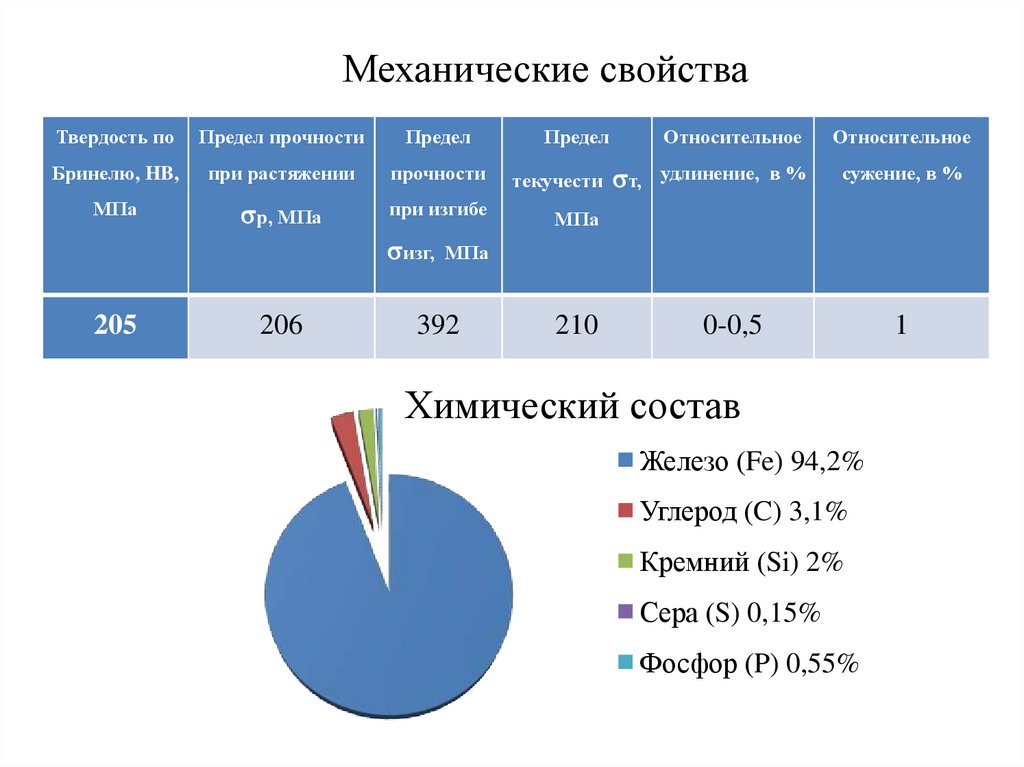

8. Механические свойства

Твердость по
Предел прочности
Предел
Бринелю, HB,
при растяжении
прочности
МПа
р, МПа
при изгибе
Предел
Относительное
Относительное
текучести т, удлинение, в %
сужение, в %
МПа
изг, МПа
205
206
392
210
0-0,5
Химический состав
Железо (Fe) 94,2%
Углерод (C) 3,1%
Кремний (Si) 2%
Сера (S) 0,15%
Фосфор (P) 0,55%
1

9. .

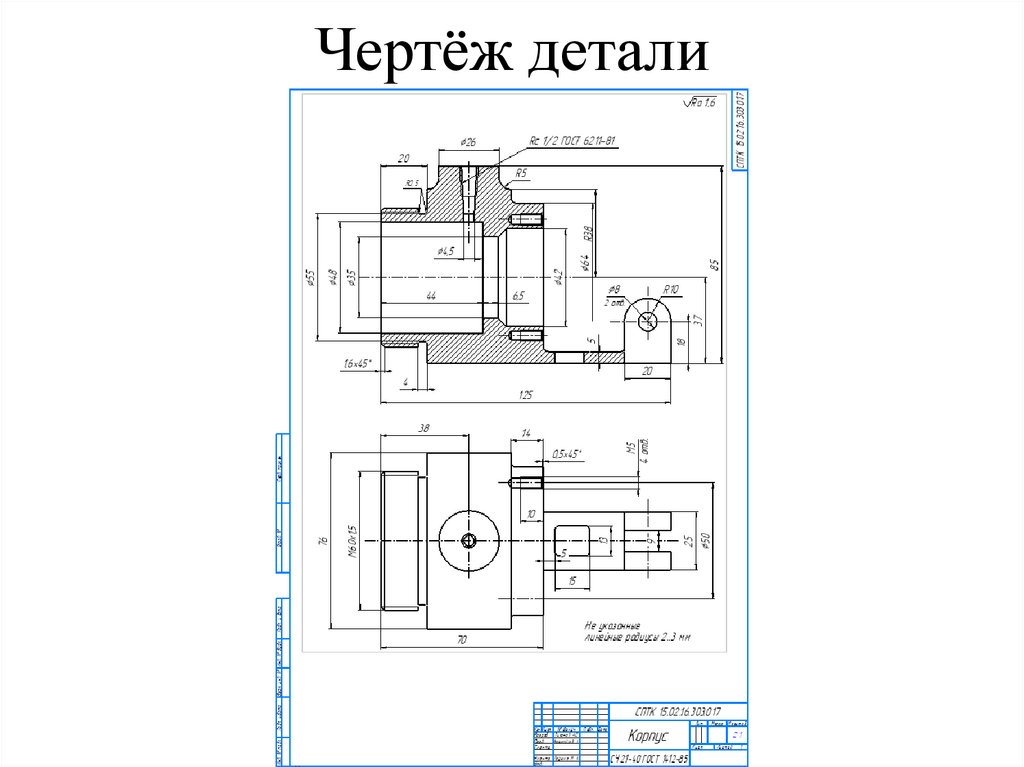

Чертёж детали

10. .

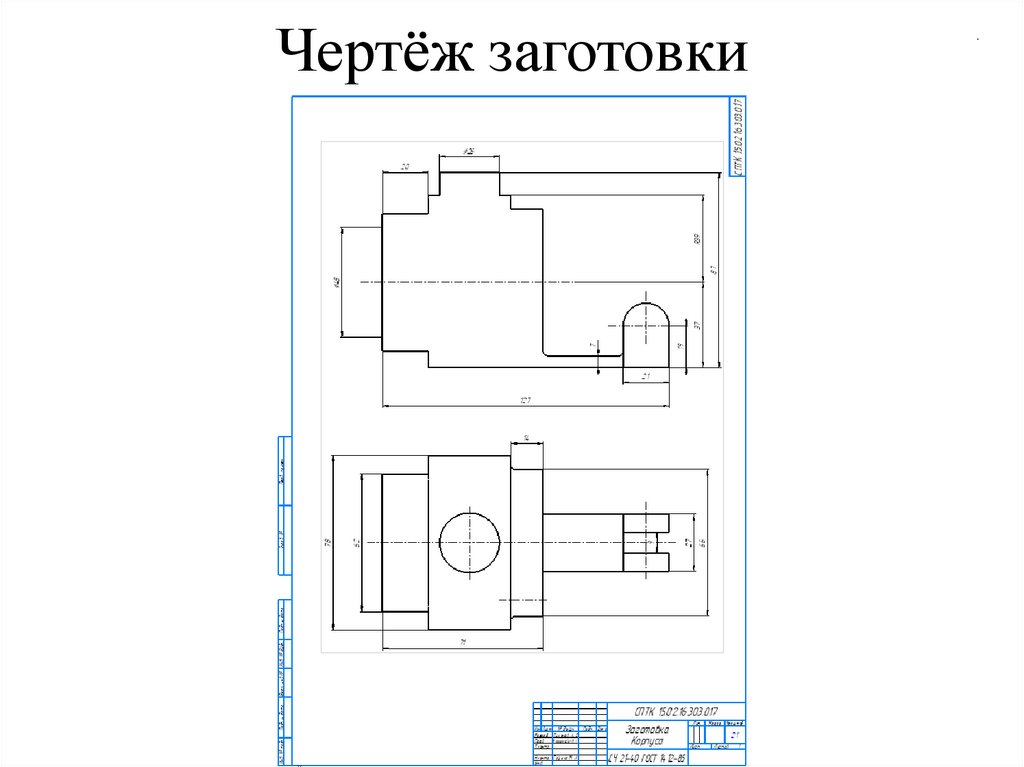

Чертёж заготовки
.

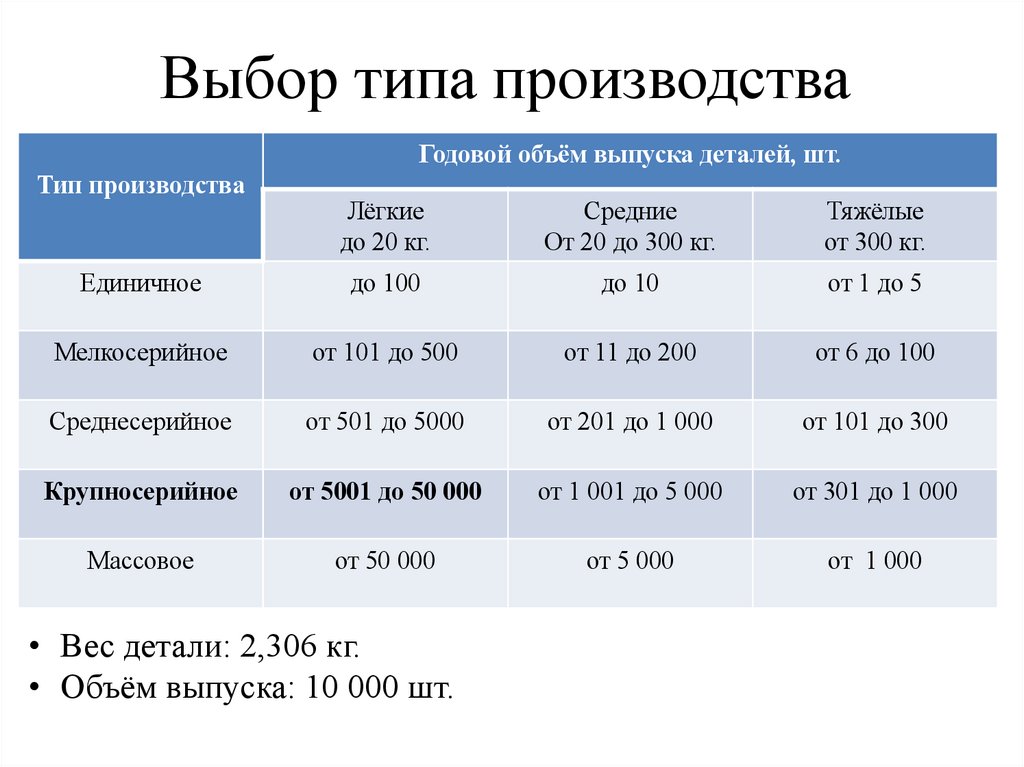

11. Выбор типа производства

Годовой объём выпуска деталей, шт.
Тип производства
Лёгкие
до 20 кг.
Средние
От 20 до 300 кг.
Тяжёлые
от 300 кг.
Единичное
до 100
до 10
от 1 до 5
Мелкосерийное
от 101 до 500
от 11 до 200
от 6 до 100
Среднесерийное
от 501 до 5000
от 201 до 1 000
от 101 до 300
Крупносерийное
от 5001 до 50 000
от 1 001 до 5 000
от 301 до 1 000
Массовое
от 50 000
от 5 000
от 1 000
• Вес детали: 2,306 кг.
• Объём выпуска: 10 000 шт.

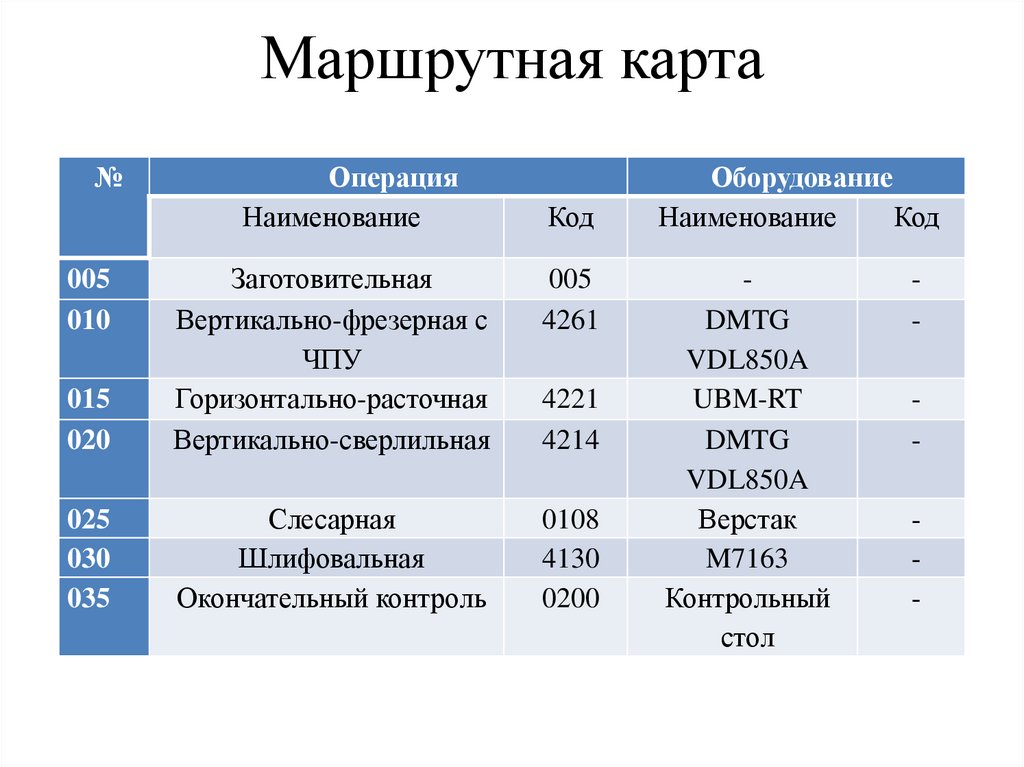

12. Маршрутная карта

№
Операция
Наименование
Код
005
4261
015
020
Заготовительная
Вертикально-фрезерная с
ЧПУ
Горизонтально-расточная
Вертикально-сверлильная
025
030
035
Слесарная
Шлифовальная
Окончательный контроль
0108
4130
0200
005
010
4221
4214
Оборудование
Наименование
Код
DMTG
VDL850A
UBM-RT
DMTG
VDL850A
Верстак
M7163
Контрольный
стол
-

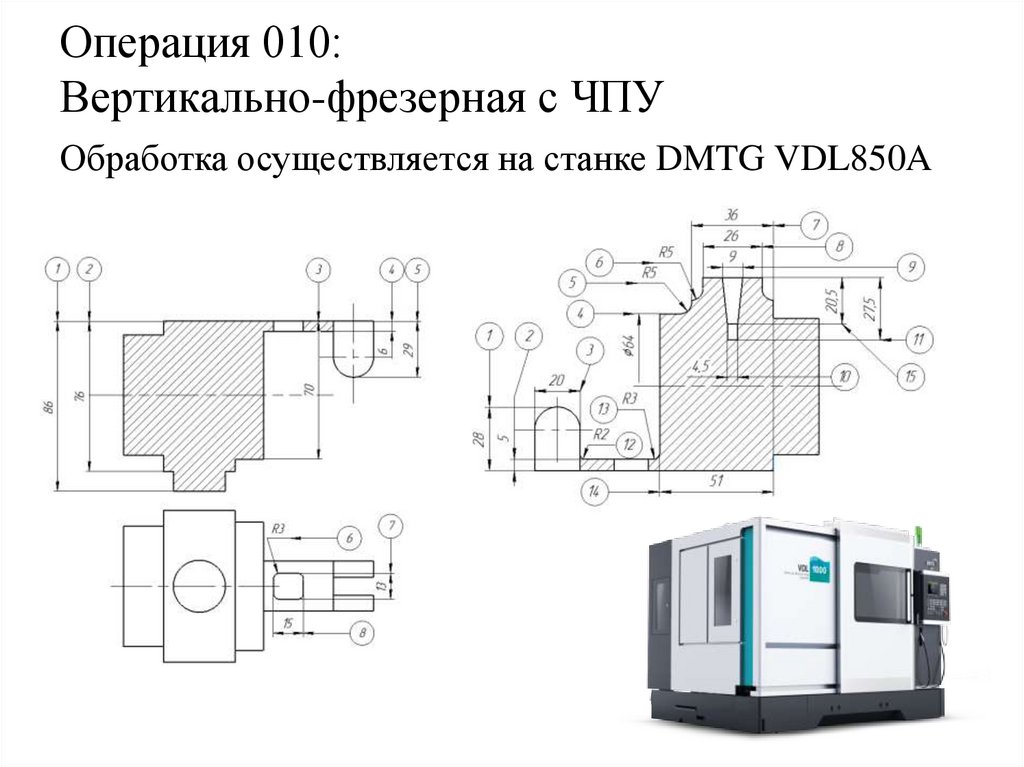

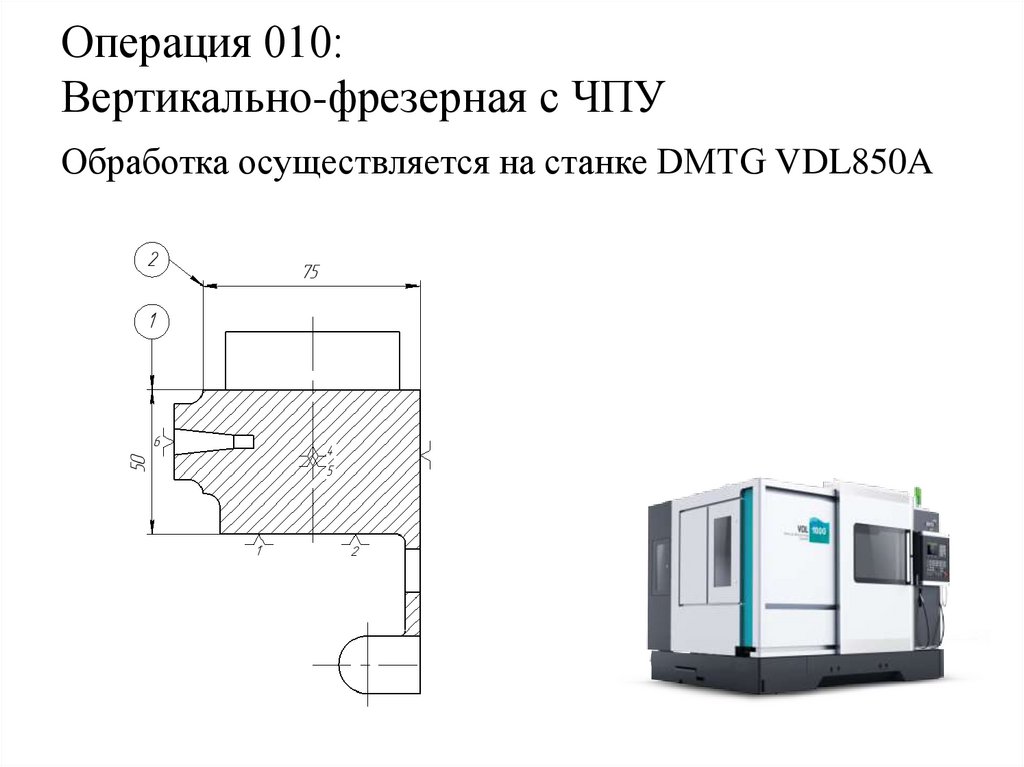

13. Операция 010: Вертикально-фрезерная с ЧПУ

Обработка осуществляется на станке DMTG VDL850A

14. Операция 010: Вертикально-фрезерная с ЧПУ

Обработка осуществляется на станке DMTG VDL850A

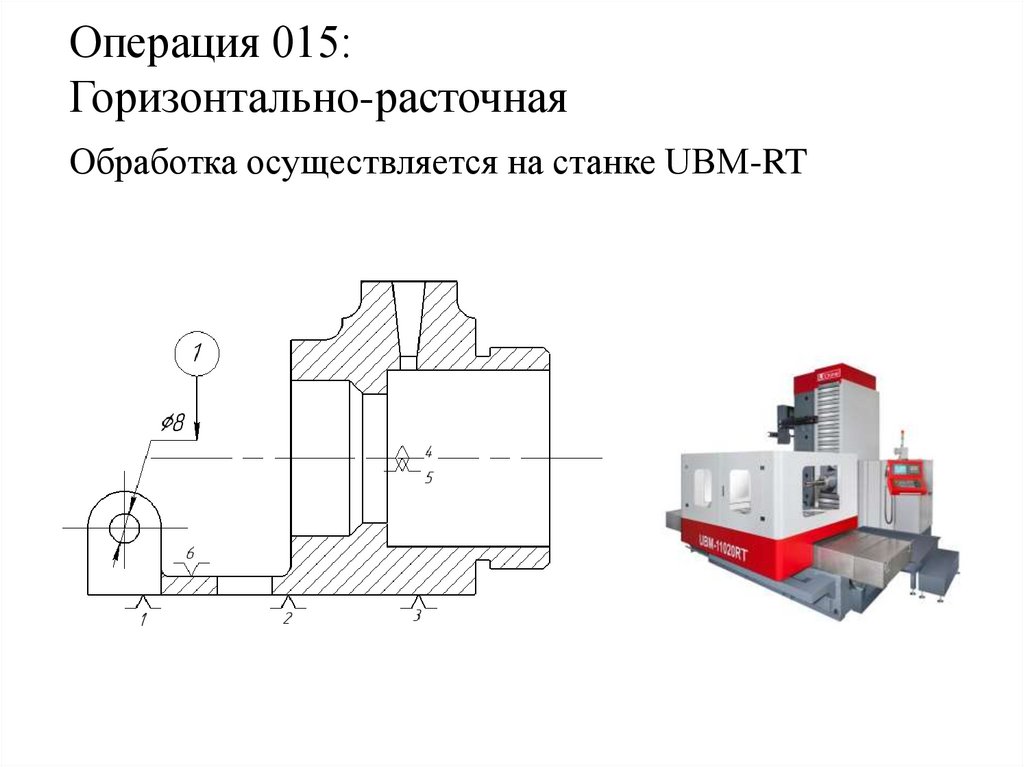

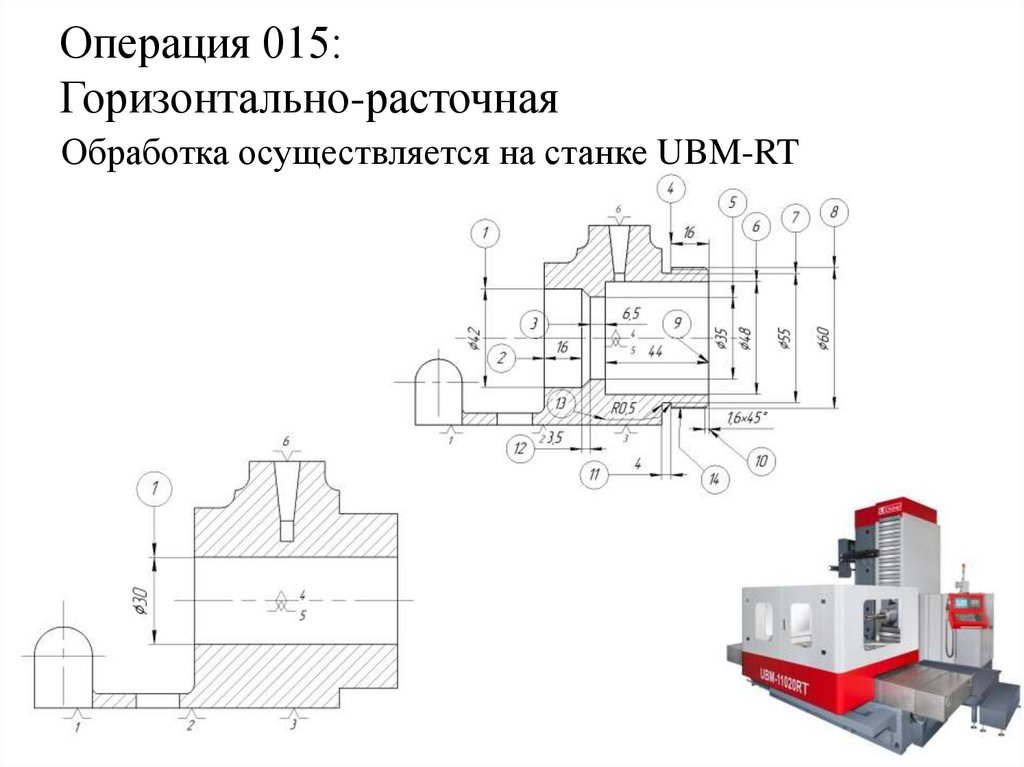

15. Операция 015: Горизонтально-расточная

Обработка осуществляется на станке UBM-RT

16. Операция 015: Горизонтально-расточная

Обработка осуществляется на станке UBM-RT

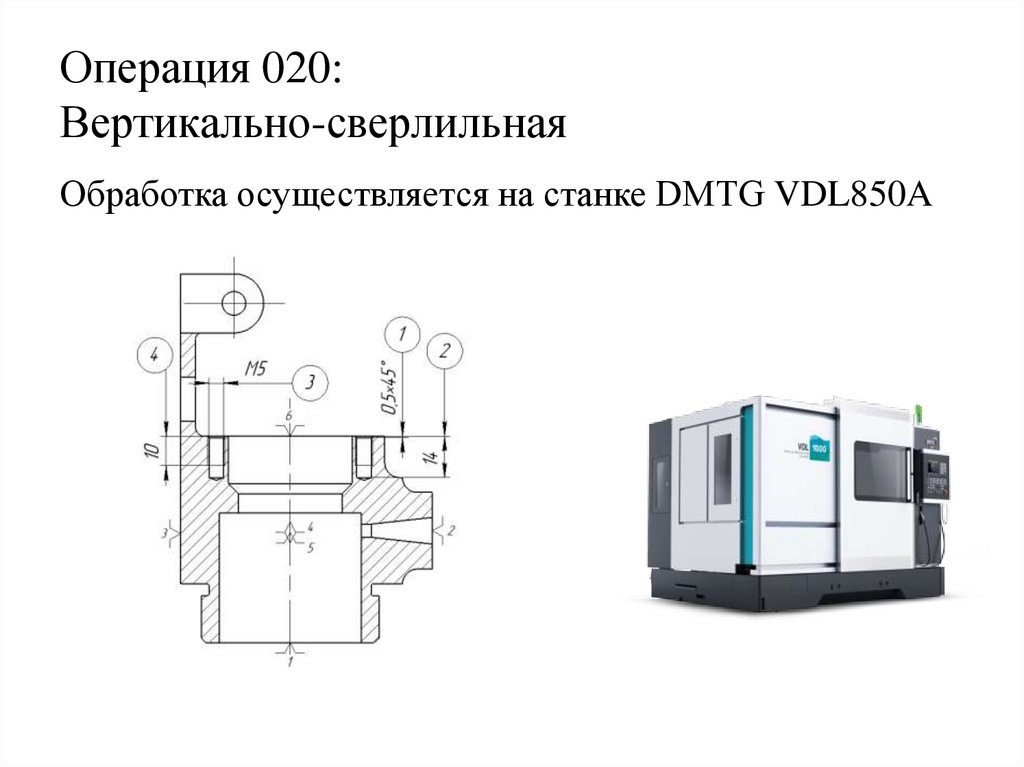

17. Операция 020: Вертикально-сверлильная

Обработка осуществляется на станке DMTG VDL850A

18. .

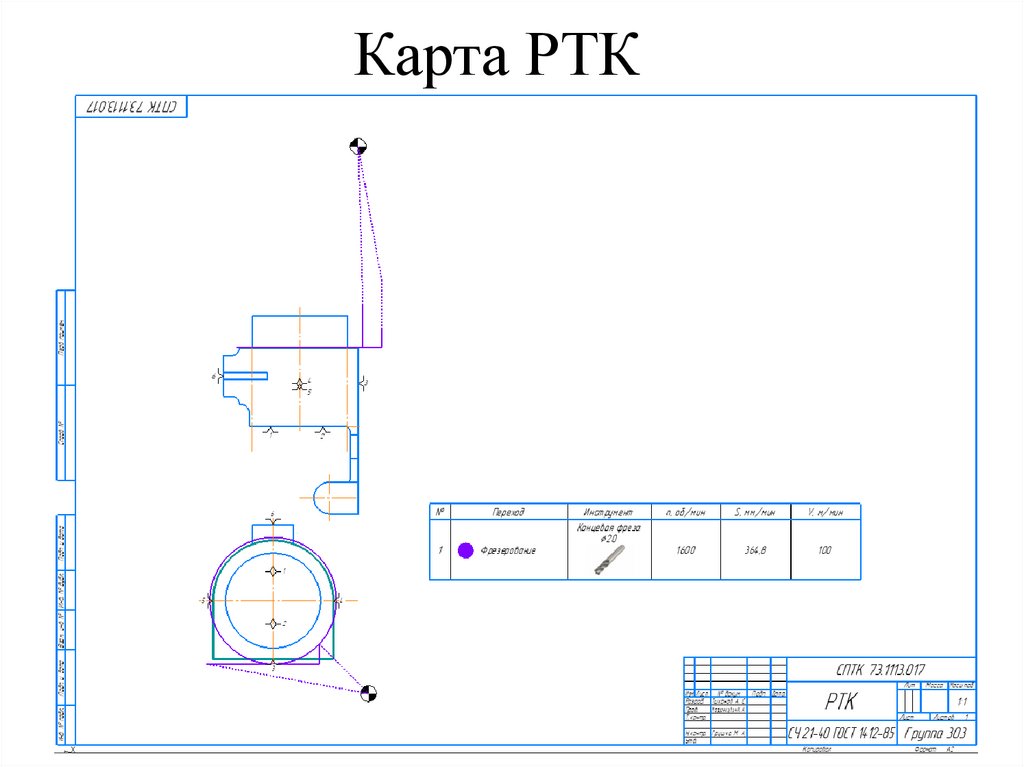

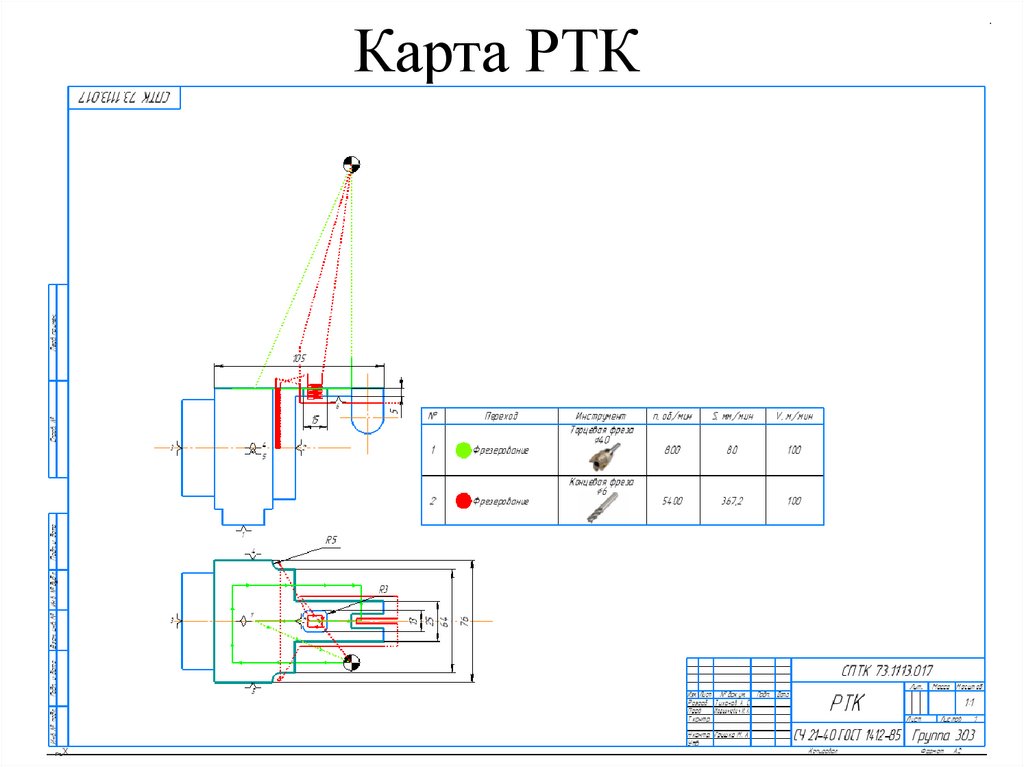

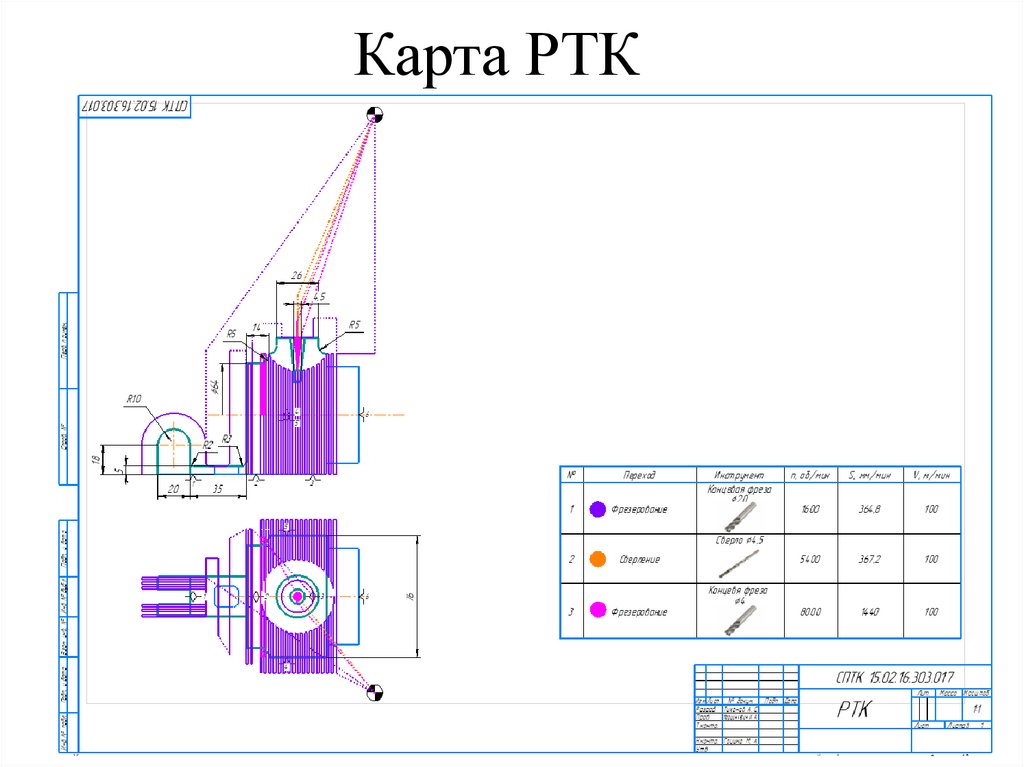

Карта РТК

19.

Карта РТК

20.

Карта РТК

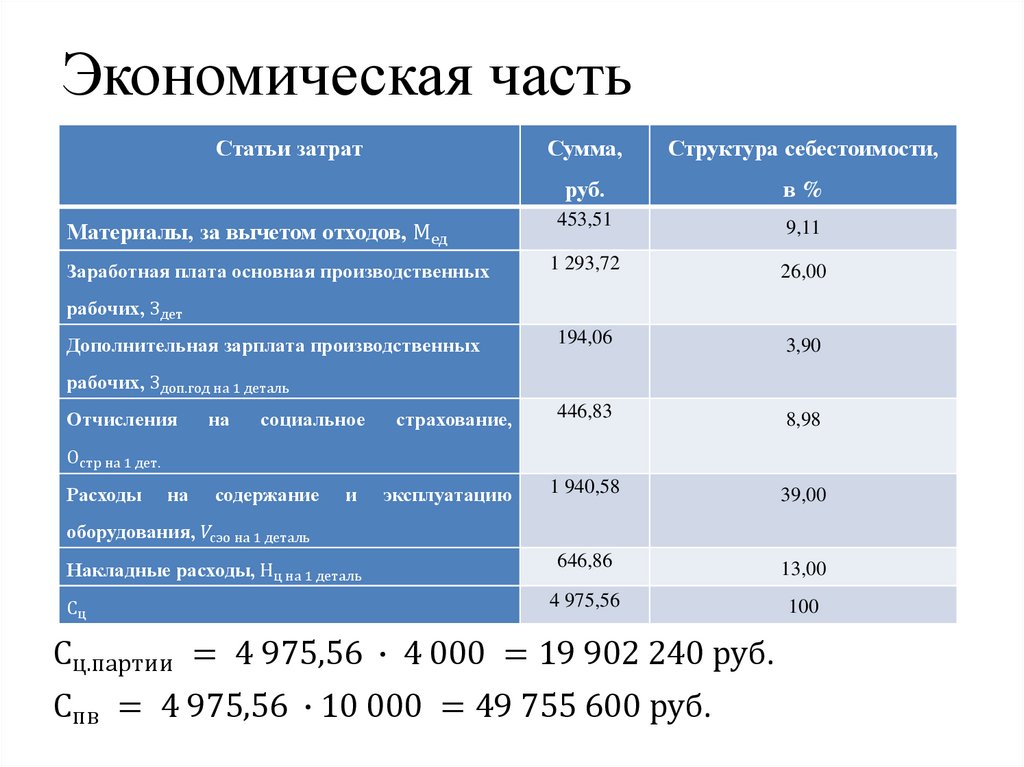

21. Экономическая часть

Статьи затрат
Сумма,
Структура себестоимости,
руб.
в%
Материалы, за вычетом отходов, Мед
453,51
9,11
Заработная плата основная производственных
1 293,72
26,00
194,06
3,90
страхование,
446,83
8,98
эксплуатацию
1 940,58
39,00
Накладные расходы, Нц на 1 деталь
646,86
13,00
Сц
4 975,56
100
рабочих, Здет
Дополнительная зарплата производственных
рабочих, Здоп.год на 1 деталь
Отчисления
на
социальное
Остр на 1 дет.
Расходы
на
содержание
и

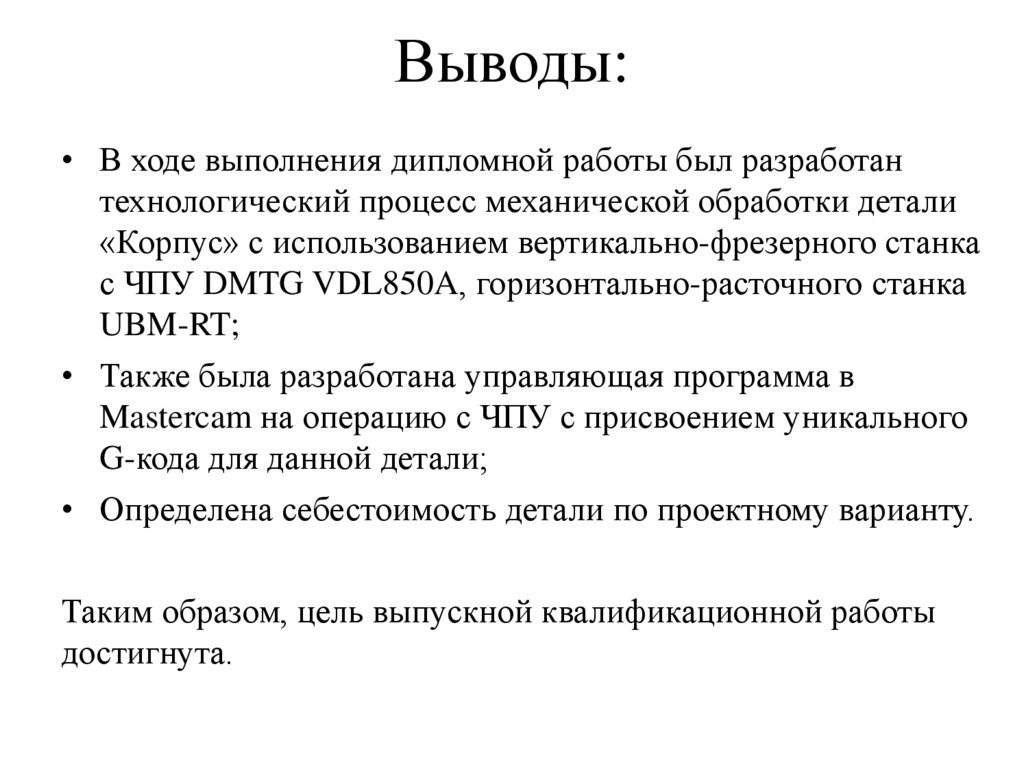

оборудования,
