Технология изготовления комбинированной модели - Колодченко зт101

1.

Технология изготовления
комбинированной модели
Визуальное руководство по созданию фундамента для точного протезирования.

2.

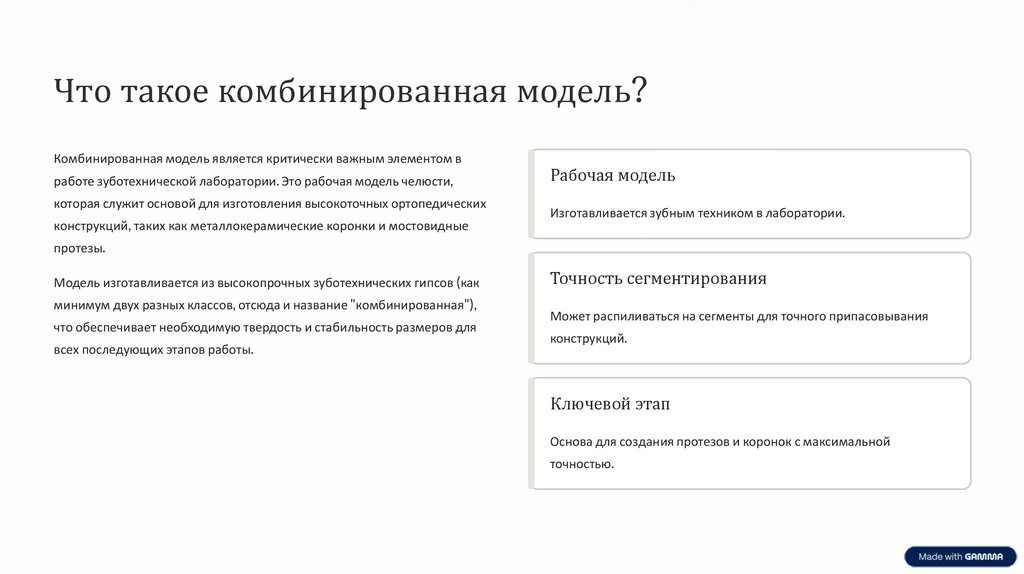

Что такое комбинированная модель?
Комбинированная модель является критически важным элементом в
работе зуботехнической лаборатории. Это рабочая модель челюсти,
которая служит основой для изготовления высокоточных ортопедических
конструкций, таких как металлокерамические коронки и мостовидные
Рабочая модель
Изготавливается зубным техником в лаборатории.
протезы.
Модель изготавливается из высокопрочных зуботехнических гипсов (как
минимум двух разных классов, отсюда и название "комбинированная"),
что обеспечивает необходимую твердость и стабильность размеров для
всех последующих этапов работы.
Точность сегментирования
Может распиливаться на сегменты для точного припасовывания
конструкций.
Ключевой этап
Основа для создания протезов и коронок с максимальной
точностью.

3.

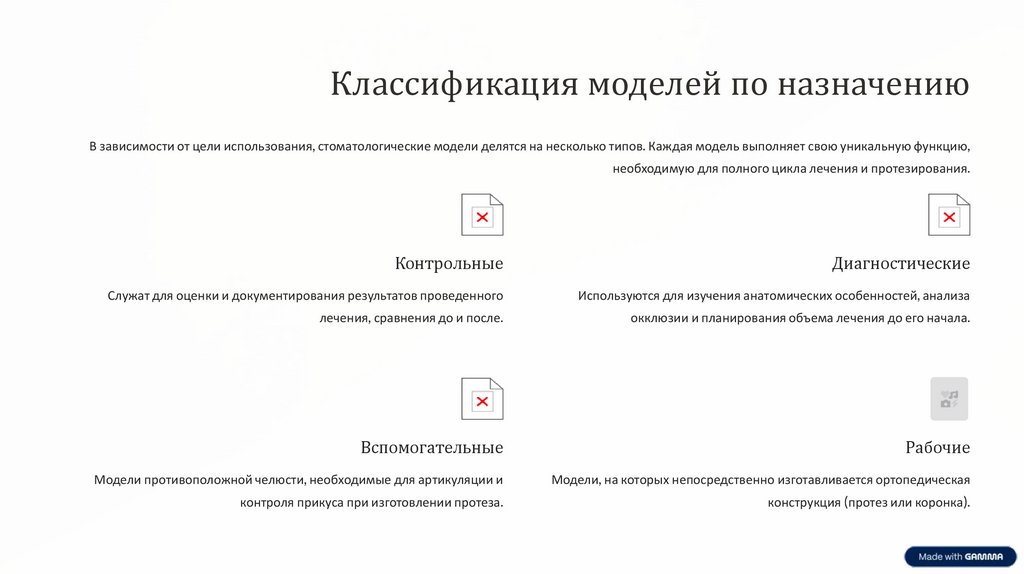

Классификация моделей по назначению
В зависимости от цели использования, стоматологические модели делятся на несколько типов. Каждая модель выполняет свою уникальную функцию,
необходимую для полного цикла лечения и протезирования.
Контрольные
Диагностические
Служат для оценки и документирования результатов проведенного
Используются для изучения анатомических особенностей, анализа
лечения, сравнения до и после.
окклюзии и планирования объема лечения до его начала.
Вспомогательные
Рабочие
Модели противоположной челюсти, необходимые для артикуляции и
Модели, на которых непосредственно изготавливается ортопедическая
контроля прикуса при изготовлении протеза.
конструкция (протез или коронка).

4.

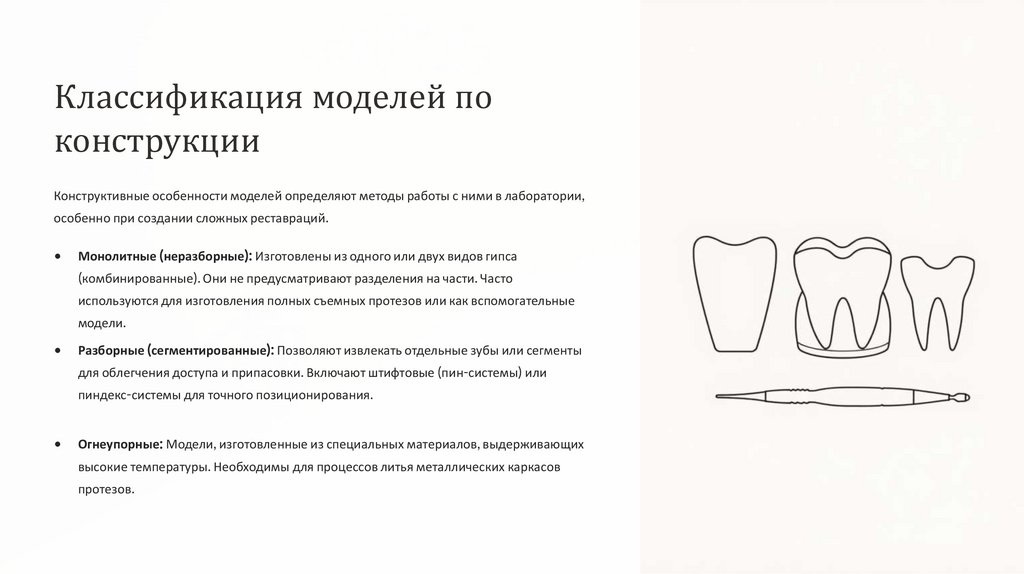

Классификация моделей по
конструкции
Конструктивные особенности моделей определяют методы работы с ними в лаборатории,
особенно при создании сложных реставраций.
Монолитные (неразборные): Изготовлены из одного или двух видов гипса
(комбинированные). Они не предусматривают разделения на части. Часто
используются для изготовления полных съемных протезов или как вспомогательные
модели.
Разборные (сегментированные): Позволяют извлекать отдельные зубы или сегменты
для облегчения доступа и припасовки. Включают штифтовые (пин-системы) или
пиндекс-системы для точного позиционирования.
Огнеупорные: Модели, изготовленные из специальных материалов, выдерживающих
высокие температуры. Необходимы для процессов литья металлических каркасов
протезов.

5.

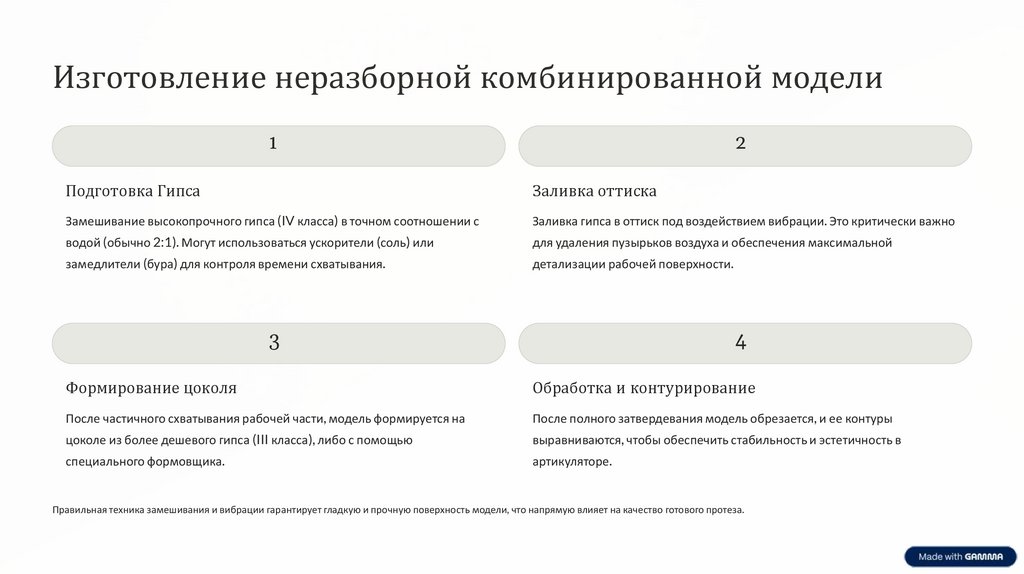

Изготовление неразборной комбинированной модели
1
2
Подготовка Гипса
Заливка оттиска
Замешивание высокопрочного гипса (IV класса) в точном соотношении с
Заливка гипса в оттиск под воздействием вибрации. Это критически важно
водой (обычно 2:1). Могут использоваться ускорители (соль) или
для удаления пузырьков воздуха и обеспечения максимальной
замедлители (бура) для контроля времени схватывания.
детализации рабочей поверхности.
3
4
Формирование цоколя
Обработка и контурирование
После частичного схватывания рабочей части, модель формируется на
После полного затвердевания модель обрезается, и ее контуры
цоколе из более дешевого гипса (III класса), либо с помощью
выравниваются, чтобы обеспечить стабильность и эстетичность в
специального формовщика.
артикуляторе.
Правильная техника замешивания и вибрации гарантирует гладкую и прочную поверхность модели, что напрямую влияет на качество готового протеза.

6.

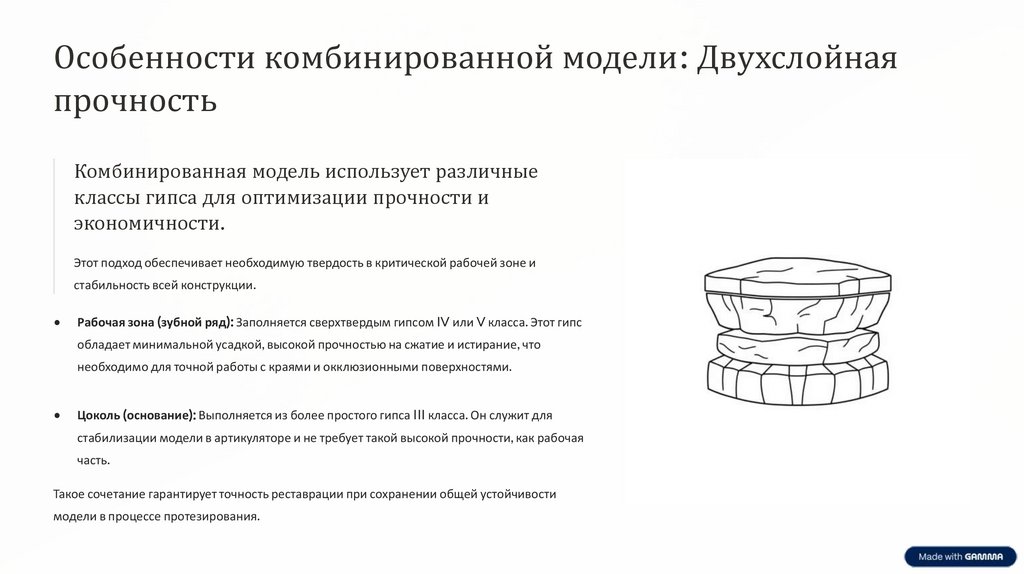

Особенности комбинированной модели: Двухслойная
прочность
Комбинированная модель использует различные
классы гипса для оптимизации прочности и
экономичности.
Этот подход обеспечивает необходимую твердость в критической рабочей зоне и
стабильность всей конструкции.
Рабочая зона (зубной ряд): Заполняется сверхтвердым гипсом IV или V класса. Этот гипс
обладает минимальной усадкой, высокой прочностью на сжатие и истирание, что
необходимо для точной работы с краями и окклюзионными поверхностями.
Цоколь (основание): Выполняется из более простого гипса III класса. Он служит для
стабилизации модели в артикуляторе и не требует такой высокой прочности, как рабочая
часть.
Такое сочетание гарантирует точность реставрации при сохранении общей устойчивости
модели в процессе протезирования.

7.

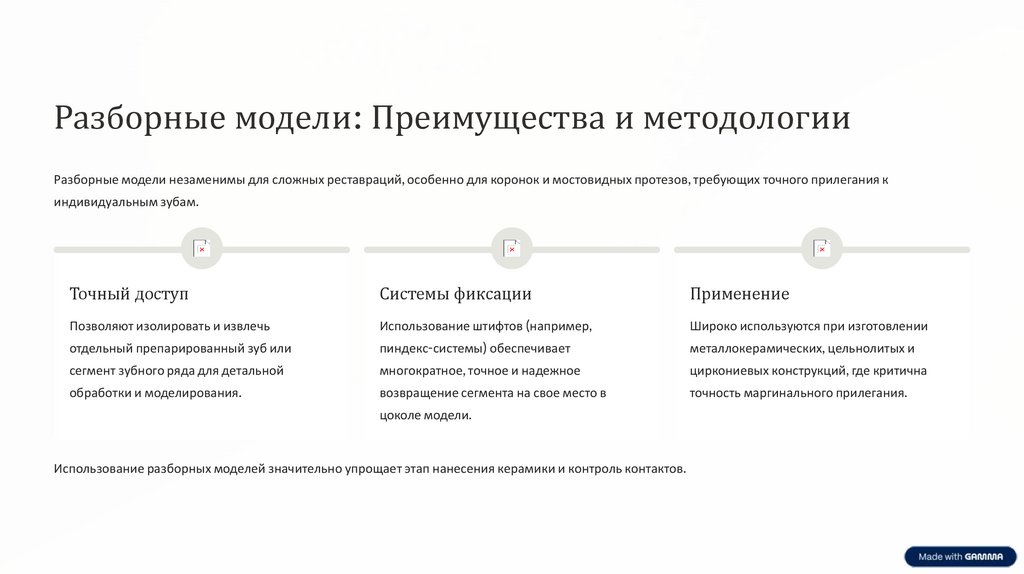

Разборные модели: Преимущества и методологии
Разборные модели незаменимы для сложных реставраций, особенно для коронок и мостовидных протезов, требующих точного прилегания к
индивидуальным зубам.
Точный доступ
Системы фиксации
Применение
Позволяют изолировать и извлечь
Использование штифтов (например,
Широко используются при изготовлении
отдельный препарированный зуб или
пиндекс-системы) обеспечивает
металлокерамических, цельнолитых и
сегмент зубного ряда для детальной
многократное, точное и надежное
циркониевых конструкций, где критична
обработки и моделирования.
возвращение сегмента на свое место в
точность маргинального прилегания.
цоколе модели.
Использование разборных моделей значительно упрощает этап нанесения керамики и контроль контактов.

8.

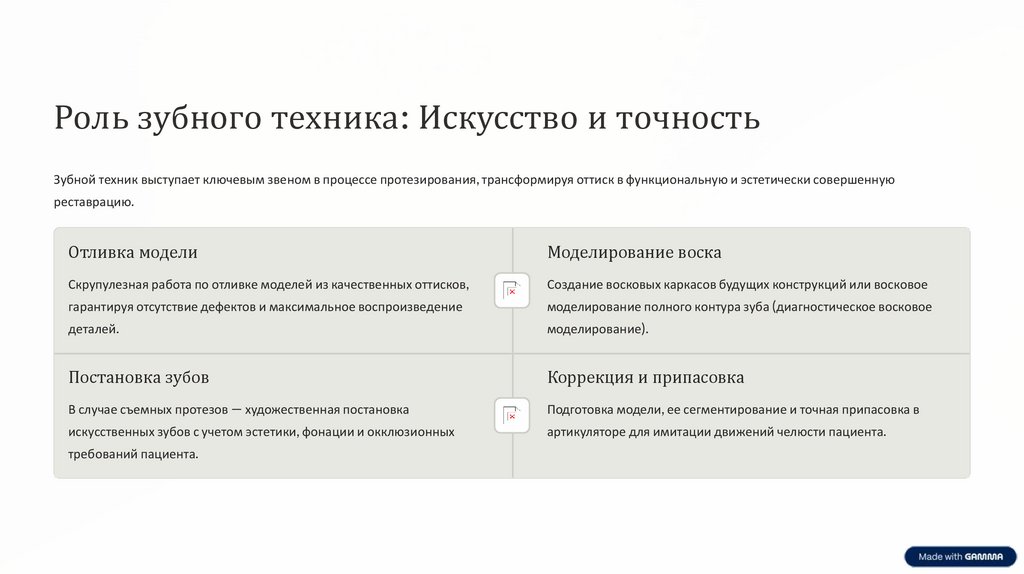

Роль зубного техника: Искусство и точность
Зубной техник выступает ключевым звеном в процессе протезирования, трансформируя оттиск в функциональную и эстетически совершенную
реставрацию.
Отливка модели
Моделирование воска
Скрупулезная работа по отливке моделей из качественных оттисков,
Создание восковых каркасов будущих конструкций или восковое
гарантируя отсутствие дефектов и максимальное воспроизведение
моделирование полного контура зуба (диагностическое восковое
деталей.
моделирование).
Постановка зубов
Коррекция и припасовка
В случае съемных протезов — художественная постановка
Подготовка модели, ее сегментирование и точная припасовка в
искусственных зубов с учетом эстетики, фонации и окклюзионных
артикуляторе для имитации движений челюсти пациента.
требований пациента.

9.

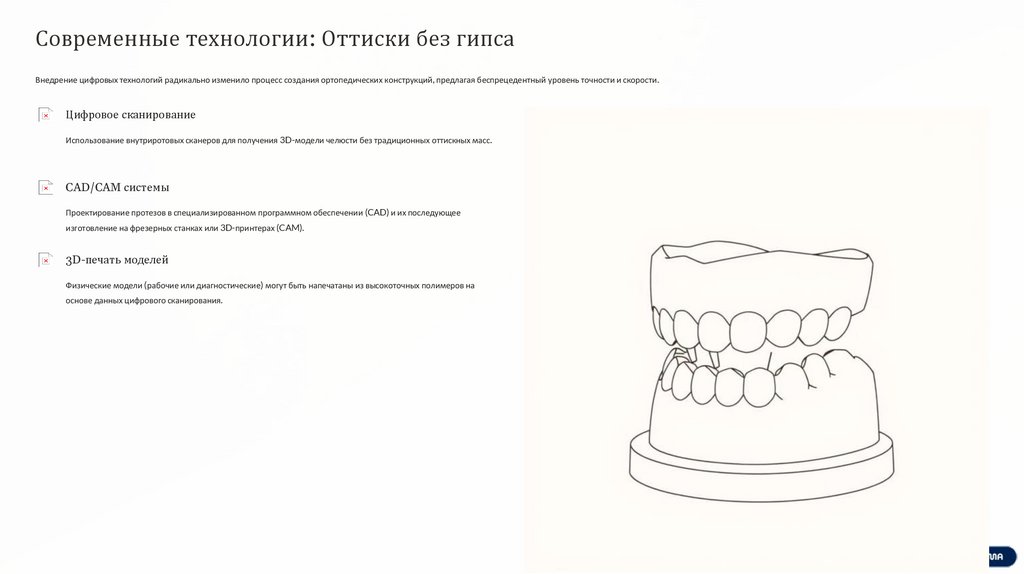

Современные технологии: Оттиски без гипса
Внедрение цифровых технологий радикально изменило процесс создания ортопедических конструкций, предлагая беспрецедентный уровень точности и скорости.
Цифровое сканирование
Использование внутриротовых сканеров для получения 3D-модели челюсти без традиционных оттискных масс.
CAD/CAM системы
Проектирование протезов в специализированном программном обеспечении (CAD) и их последующее
изготовление на фрезерных станках или 3D-принтерах (CAM).
3D-печать моделей
Физические модели (рабочие или диагностические) могут быть напечатаны из высокоточных полимеров на
основе данных цифрового сканирования.

10.

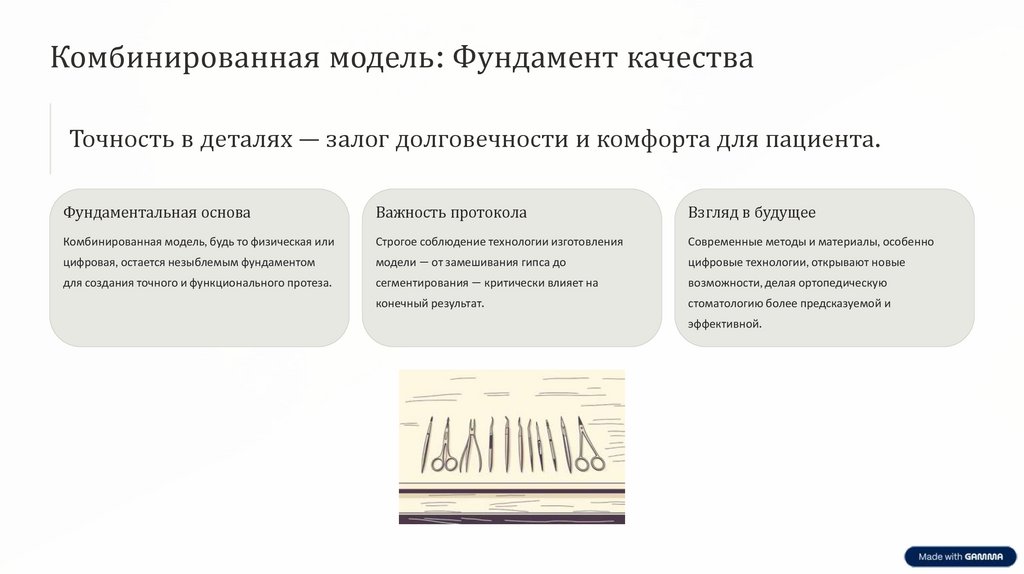

Комбинированная модель: Фундамент качества
Точность в деталях — залог долговечности и комфорта для пациента.
Фундаментальная основа
Важность протокола
Взгляд в будущее
Комбинированная модель, будь то физическая или
Строгое соблюдение технологии изготовления
Современные методы и материалы, особенно
цифровая, остается незыблемым фундаментом
модели — от замешивания гипса до
цифровые технологии, открывают новые
для создания точного и функционального протеза.
сегментирования — критически влияет на
возможности, делая ортопедическую
конечный результат.
стоматологию более предсказуемой и
эффективной.
