НАЦІОНАЛЬНА АКАДЕМІЯ
НАЦІОНАЛЬНОЇ ГВАРДІЇ УКРАЇНИ
Кафедра військового зв'язку та інформатизації
Навчальна дисципліна
“Інформаційні технології та електронні
комунікаційні системи”
ЗМ 6. Основи військового зв’язку
Заняття 5. Основи організації проводового зв’язку
Групове заняття
2 години

2.

Навчальна мета
1. Ознайомитись з призначенням, тактико-технічними
даними і загальною будовою польового телефонного
апарату ТА-57 і польового комутатора малої
ємності П-193М.
2. Довести ТТХ легких польових кабелів зв'язку і правила
прокладання їх на місцевості.
3. Довести способи організації проводового зв'язку.

3.

Навчальні питання:
1. Призначення, класифікація і основні
характеристики польових кабелів.
2. Призначення, склад, тактико-технічні
характеристики телефонних апаратів.
3. Призначення, склад, тактико-технічні
характеристики телефонних комутаторів.
4. Способи організації проводового зв’язку.

4.

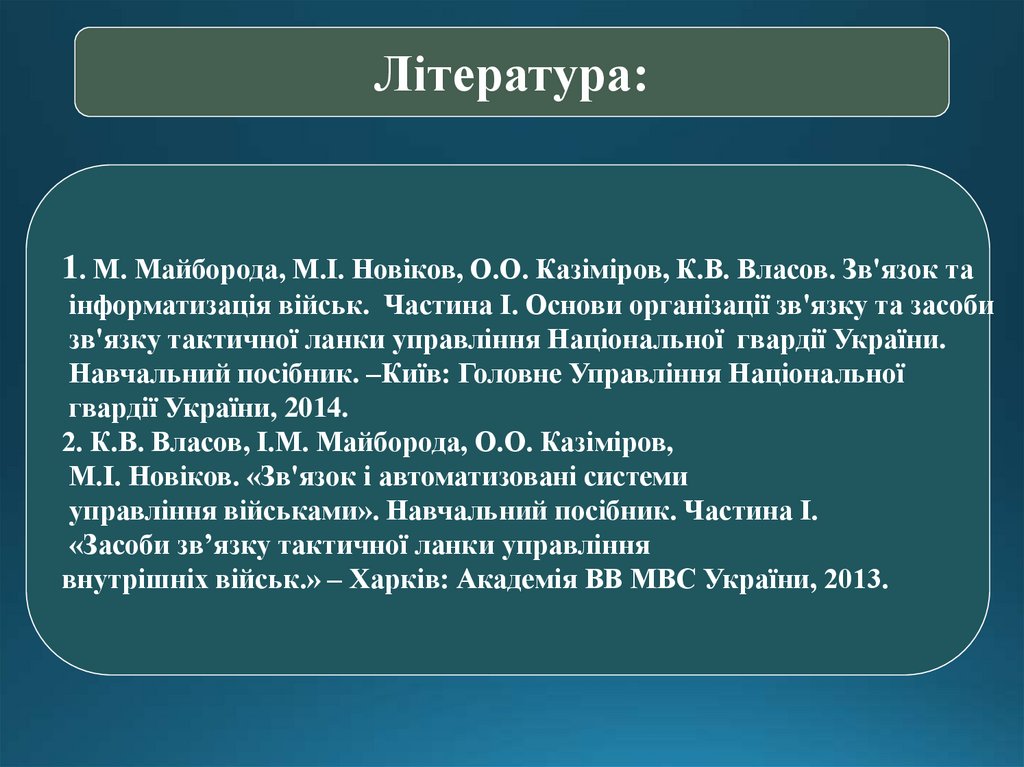

Література:
1. М. Майборода, М.І. Новіков, О.О. Казіміров, К.В. Власов. Зв'язок та
інформатизація військ. Частина І. Основи організації зв'язку та засоби
зв'язку тактичної ланки управління Національної гвардії України.
Навчальний посібник. –Київ: Головне Управління Національної
гвардії України, 2014.
2. К.В. Власов, І.М. Майборода, О.О. Казіміров,
М.І. Новіков. «Зв'язок і автоматизовані системи
управління військами». Навчальний посібник. Частина І.
«Засоби зв’язку тактичної ланки управління
внутрішніх військ.» – Харків: Академія ВВ МВС України, 2013.

5.

Перше питання
Призначення, класифікація і основні
характеристики польових кабелів

6. Проводовий зв'язок

Проводовий зв'язок - це рід електричного зв'язку,
який здійснюється передачею електричних сигналів по
проводових лініях із застосуванням різної кінцевої
апаратури.
Лінією проводового зв'язку називають один чи декілька
проводів, які підвішені на загальних опорах (постійні повітряні
лінії зв'язку) або поміщені у загальну захисну оболонку
(кабельна лінія зв'язку).
За призначенням та умовами застосування
проводові лінії зв'язку поділяються
Польові
Постійні (стаціонарні)

7.

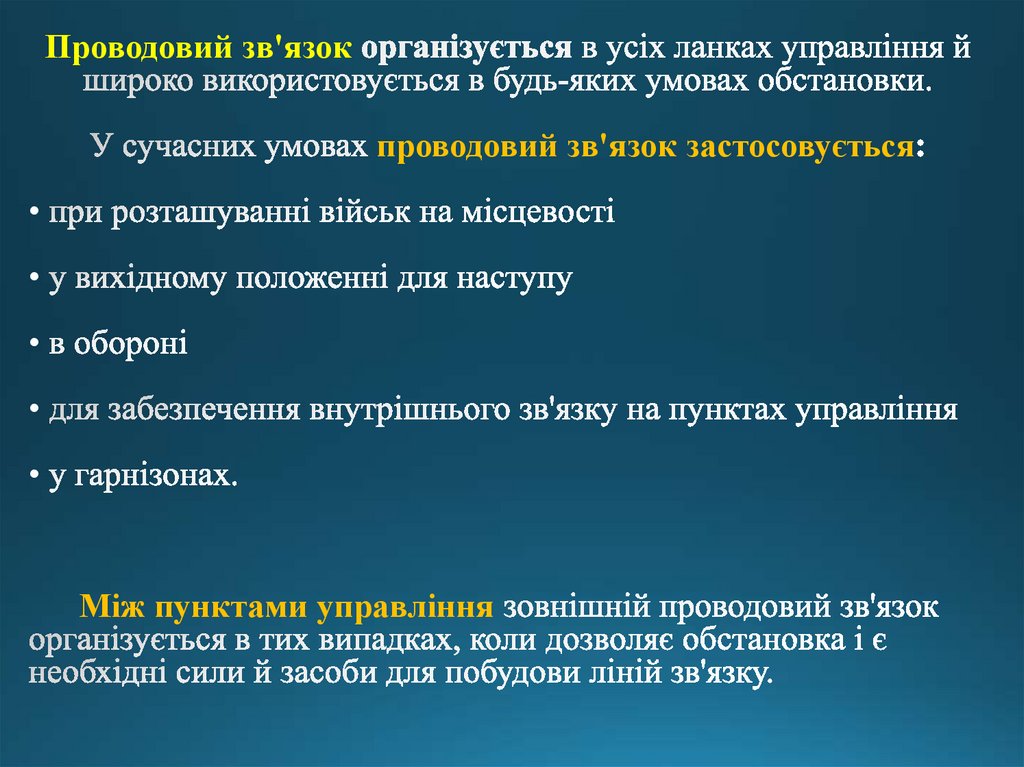

Проводовий зв'язок
проводовий зв'язок застосовується
Між пунктами управління

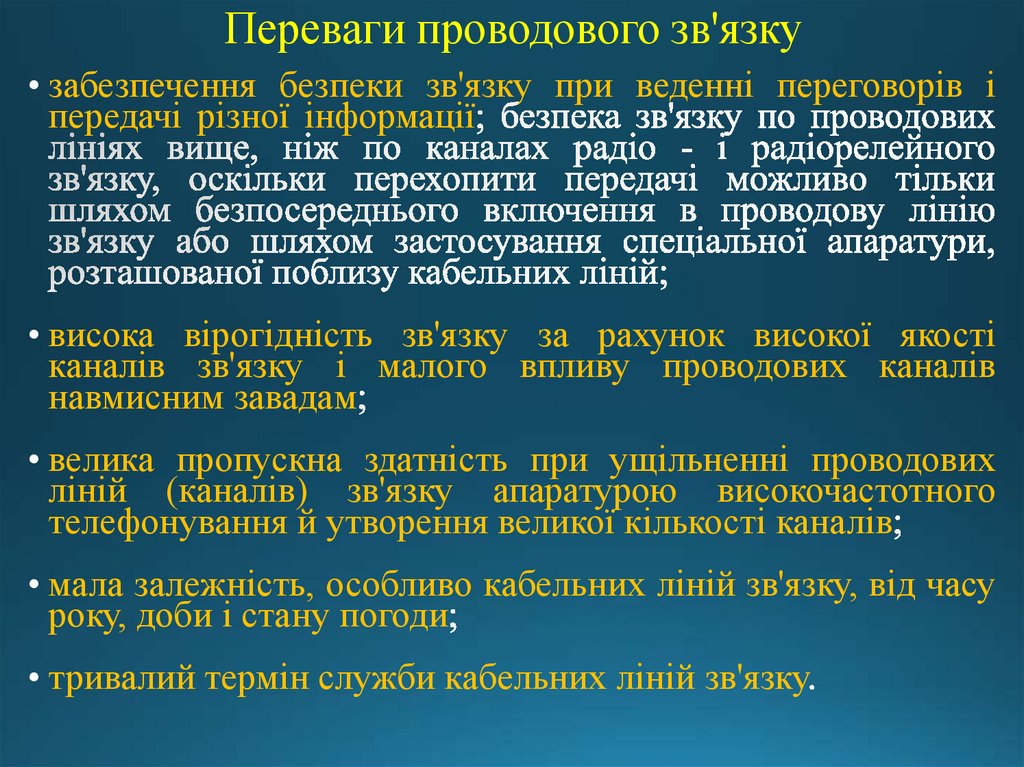

8. Переваги проводового зв'язку

• забезпечення безпеки зв'язку при веденні переговорів і
передачі різної інформації
• висока вірогідність зв'язку за рахунок високої якості
каналів зв'язку і малого впливу проводових каналів
навмисним завадам
• велика пропускна здатність при ущільненні проводових
ліній (каналів) зв'язку апаратурою високочастотного
телефонування й утворення великої кількості каналів
• мала залежність, особливо кабельних ліній зв'язку, від часу
року, доби і стану погоди
• тривалий термін служби кабельних ліній зв'язку

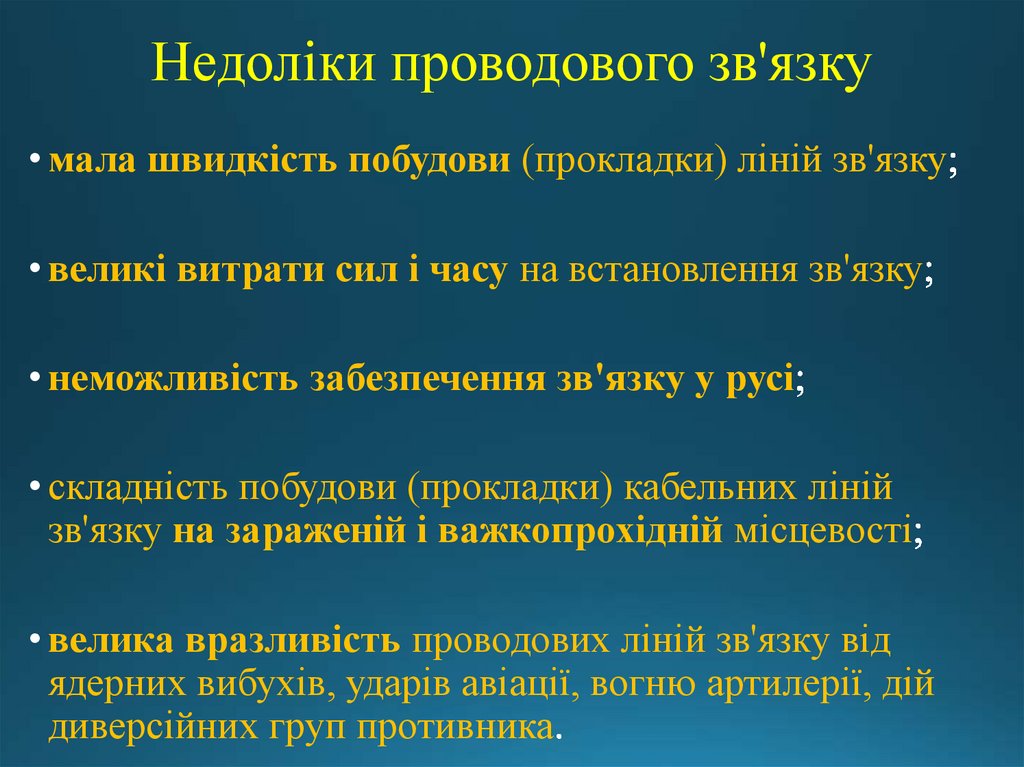

9. Недоліки проводового зв'язку

• мала швидкість побудови (прокладки) ліній зв'язку
• великі витрати сил і часу на встановлення зв'язку
• неможливість забезпечення зв'язку у русі
• складність побудови (прокладки) кабельних ліній
зв'язку на зараженій і важкопрохідній місцевості
• велика вразливість проводових ліній зв'язку від
ядерних вибухів, ударів авіації, вогню артилерії, дій
диверсійних груп противника

10. Залежно від призначення, польові кабелі зв’язку розділяють на такі:

польові кабелі далекого зв'язку (П-272, П-271, П-296);
річкові кабелі (П-273, П-276, П-277);
внутрішньо-вузлові кабелі (ПТРК 5х2, 10х2, ВСЕК 5х2);

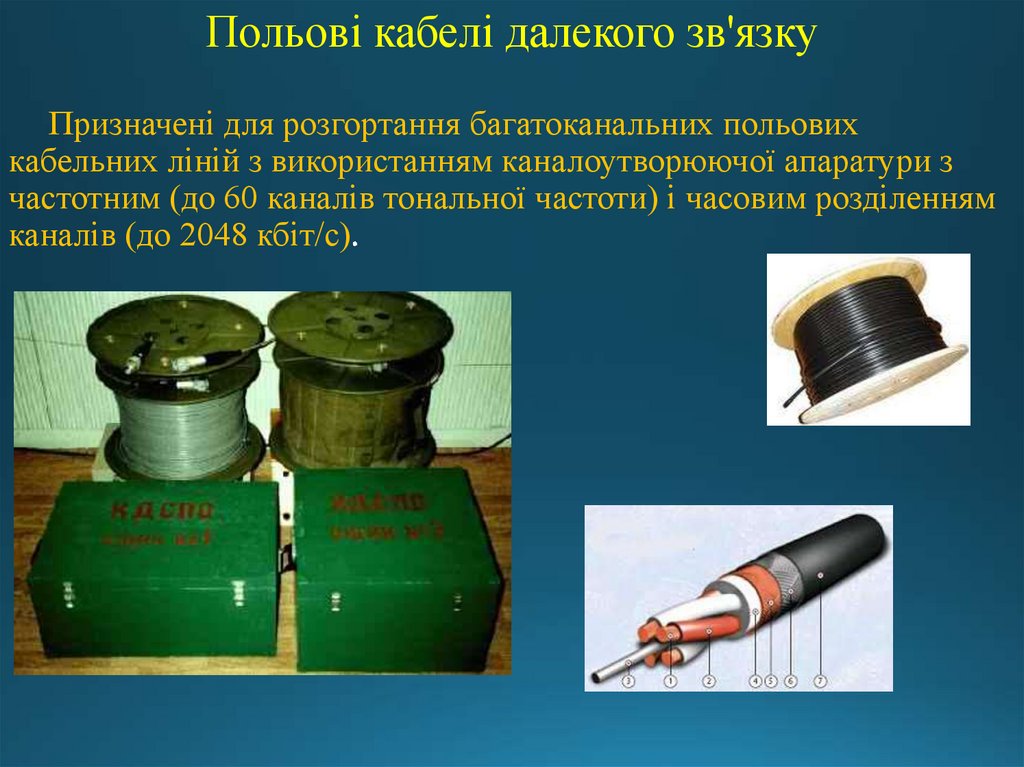

11. Польові кабелі далекого зв'язку

Призначені для розгортання багатоканальних польових
кабельних ліній з використанням каналоутворюючої апаратури з
частотним (до 60 каналів тональної частоти) і часовим розділенням
каналів (до 2048 кбіт/с)

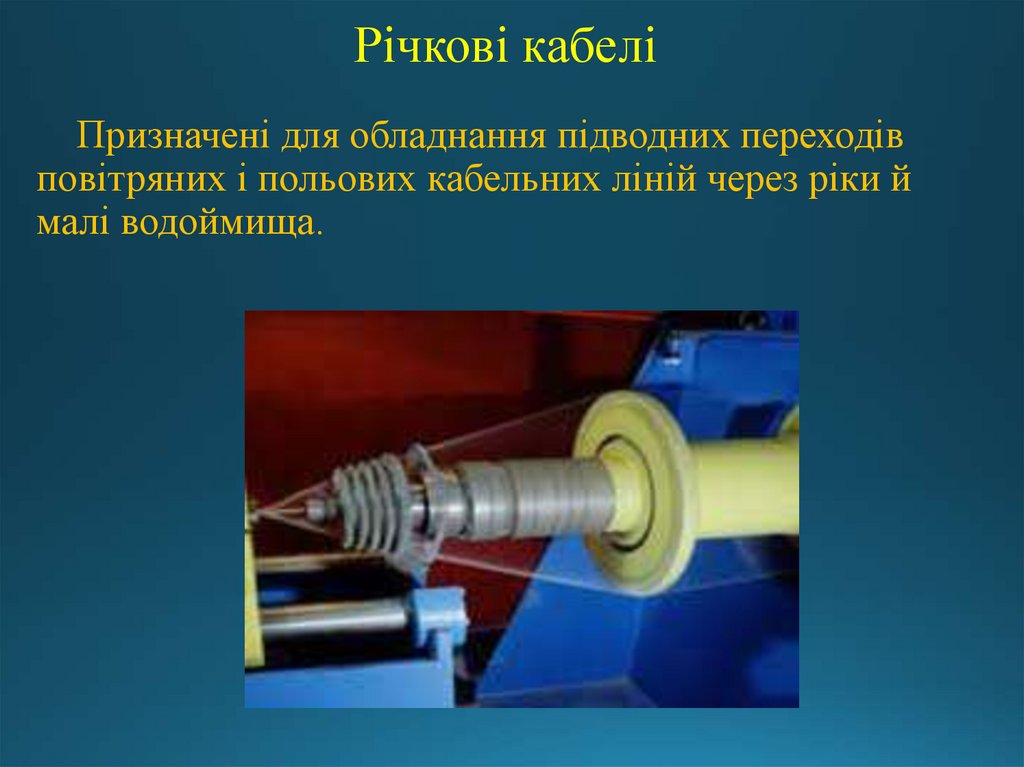

12. Річкові кабелі

Призначені для обладнання підводних переходів
повітряних і польових кабельних ліній через ріки й
малі водоймища.

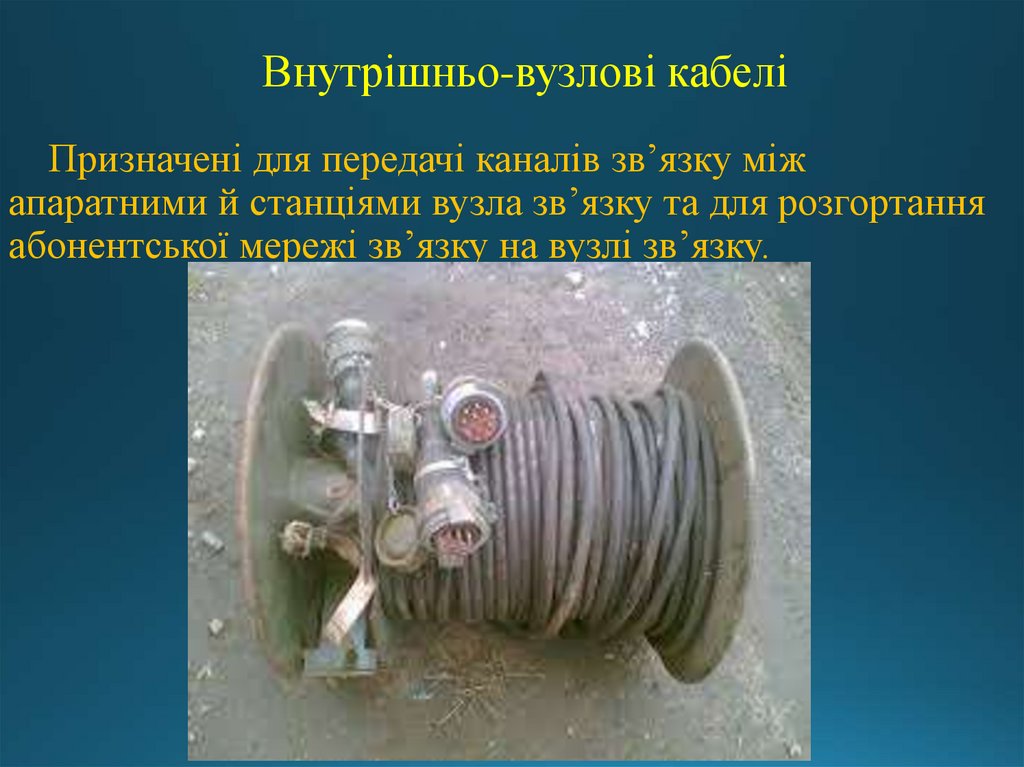

13. Внутрішньо-вузлові кабелі

Призначені для передачі каналів зв’язку між
апаратними й станціями вузла зв’язку та для розгортання
абонентської мережі зв’язку на вузлі зв’язку.

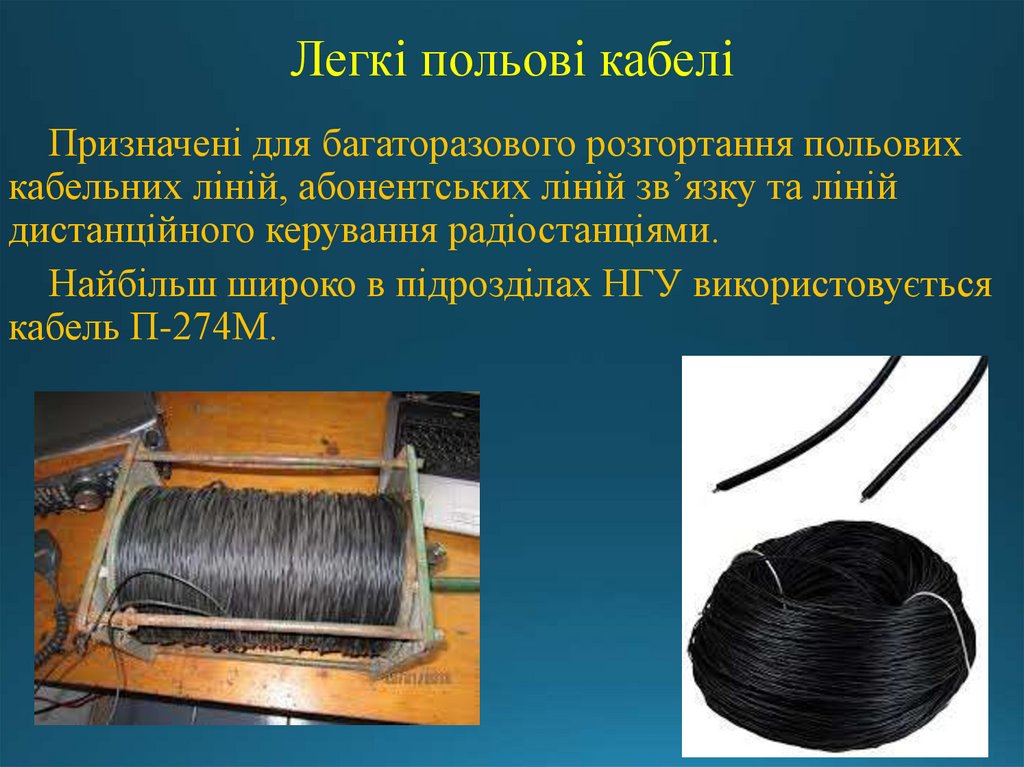

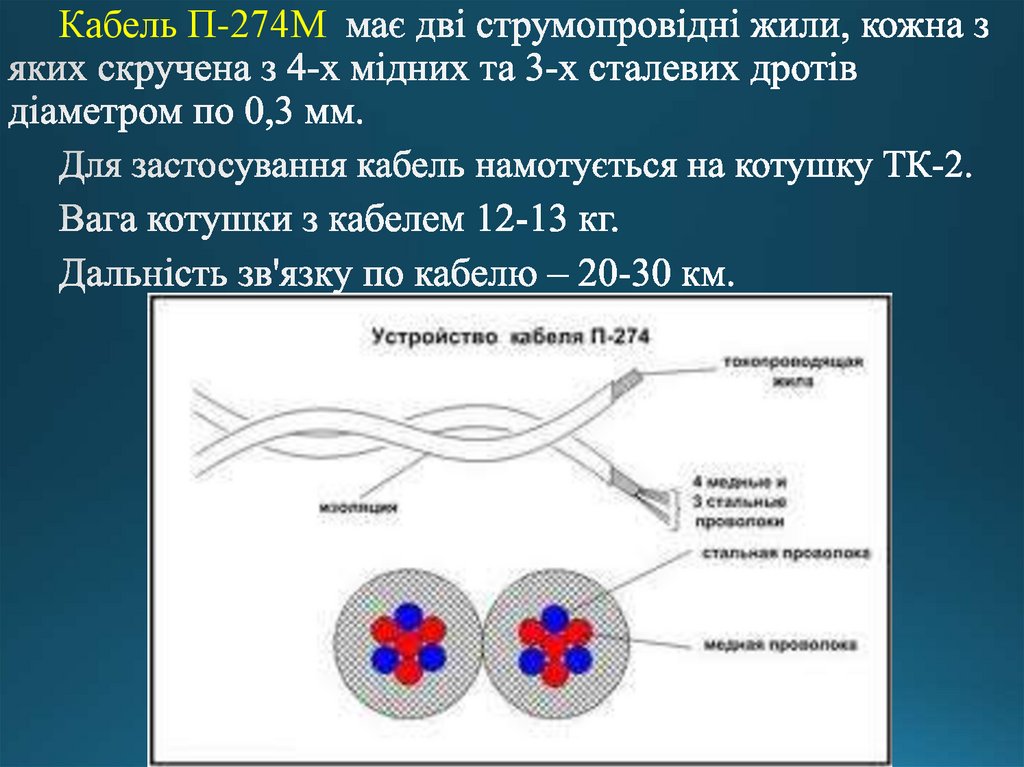

14. Легкі польові кабелі

Призначені для багаторазового розгортання польових
кабельних ліній, абонентських ліній зв’язку та ліній
дистанційного керування радіостанціями.
Найбільш широко в підрозділах НГУ використовується
кабель П-274М.

15.

Кабель П-274М

16.

ЗАСОБИ ПРОКЛАДАННЯ КАБЕЛІВ ЗВ ЯЗКУ

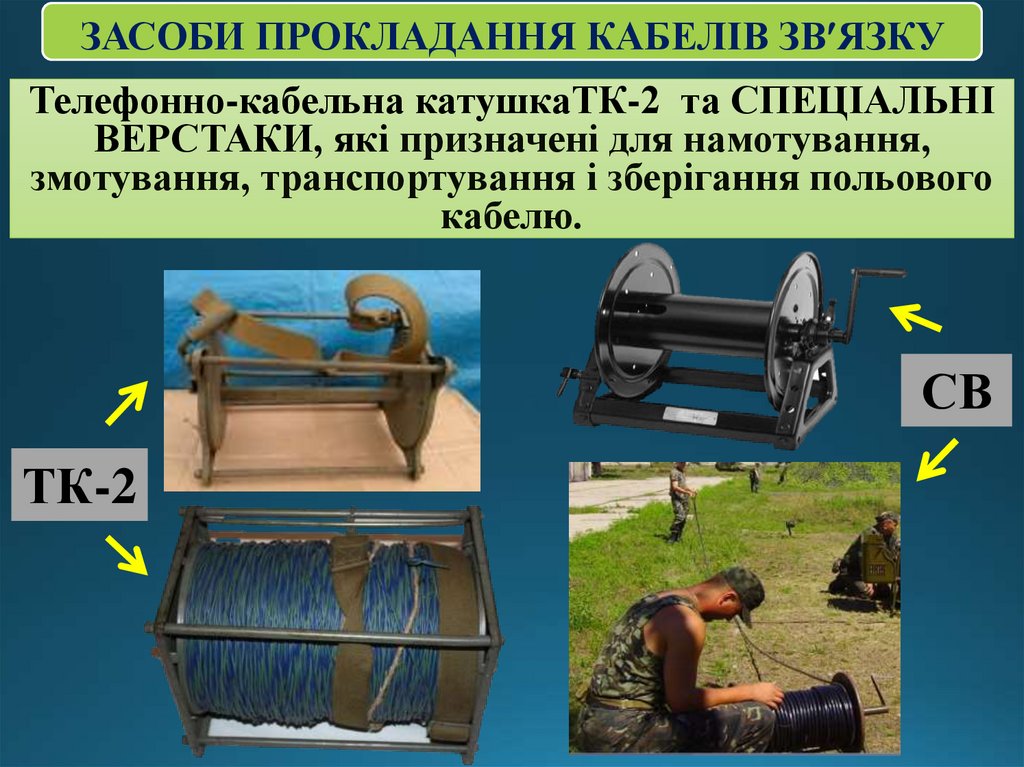

Телефонно-кабельна катушкаТК-2 та СПЕЦІАЛЬНІ
ВЕРСТАКИ, які призначені для намотування,
змотування, транспортування і зберігання польового
кабелю.
СВ
ТК-2

17.

СПЕЦІАЛЬНІ
ВЕРСТАКИ

18.

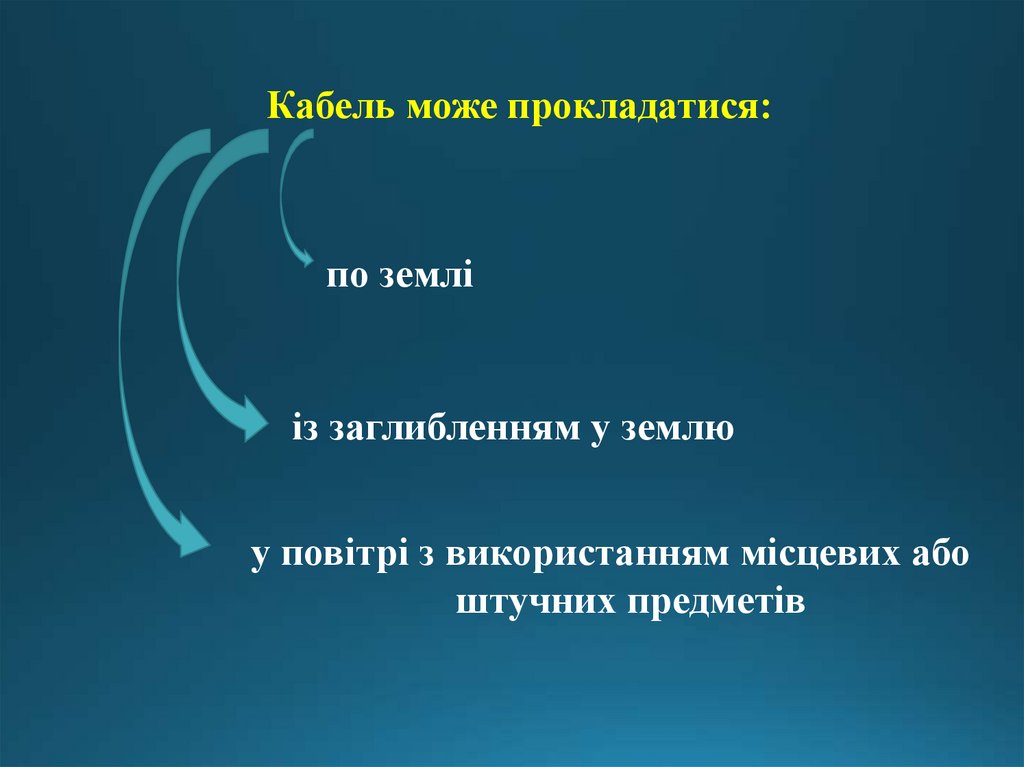

Кабель може прокладатися:
по землі
із заглибленням у землю
у повітрі з використанням місцевих або
штучних предметів

19.

По землі кабелі прокладаються
Позитивне: швидке розгортання кабельних
ліній зв'язку при невеликій кількості задіяного
особового складу.
Негативне: велика враженість кабельних ліній
від вогневого впливу, можливість
пошкодження транспортними засобами,
бойовою технікою; крім того, кабельна лінія
демаскує пункти управління й місця
розміщення підрозділів, є вразливою щодо дій
диверсійно-розвідувальних груп противника.

20.

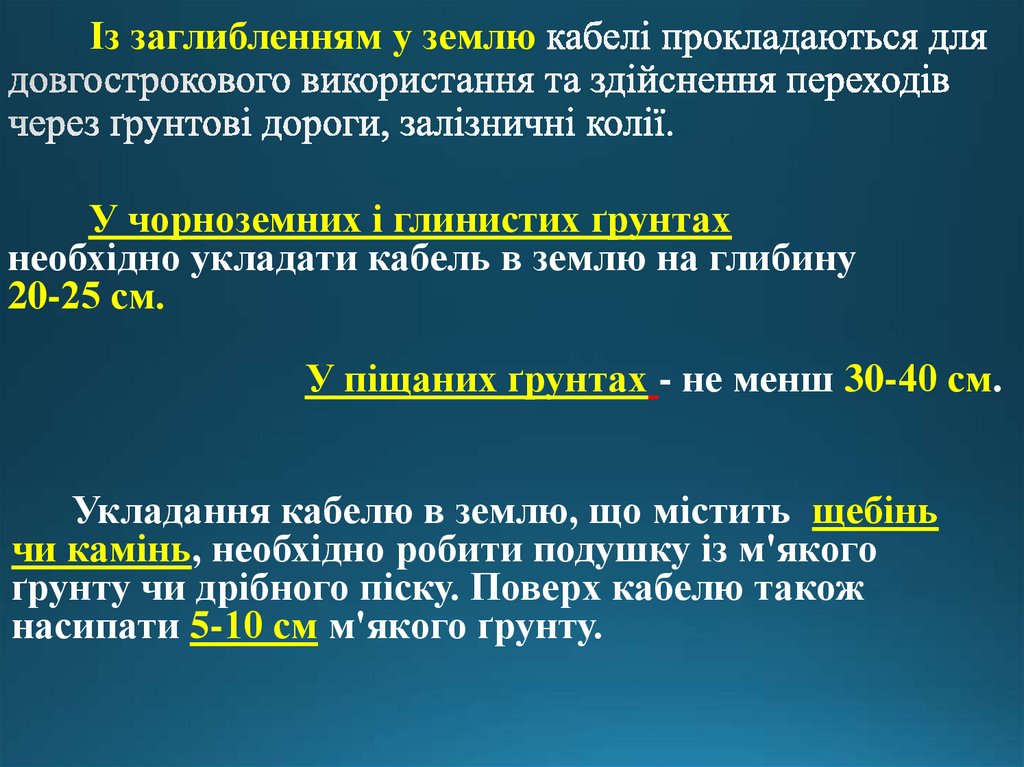

Із заглибленням у землю
У чорноземних і глинистих ґрунтах
необхідно укладати кабель в землю на глибину
20-25 см.
У піщаних ґрунтах - не менш 30-40 см.
Укладання кабелю в землю, що містить щебінь
чи камінь, необхідно робити подушку із м'якого
ґрунту чи дрібного піску. Поверх кабелю також
насипати 5-10 см м'якого ґрунту.

21.

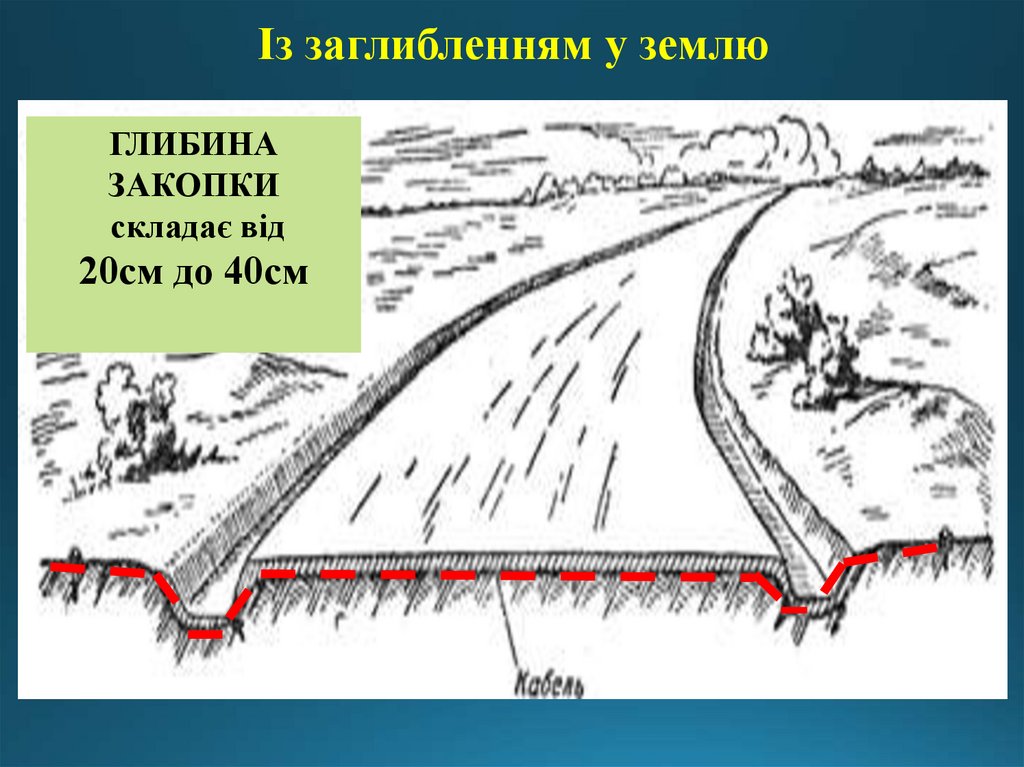

Із заглибленням у землю
ГЛИБИНА
ЗАКОПКИ
складає від
20см до 40см

22.

При побудові переходів
через шосе,
дороги з твердим покриттям
і поліпшені ґрунтові дороги необхідно
використовувати водовідвідні труби і
мости,
а при відсутності останніх
улаштовувати повітряний перехід на
висоті не менш 5,5 м над дорогою.

23.

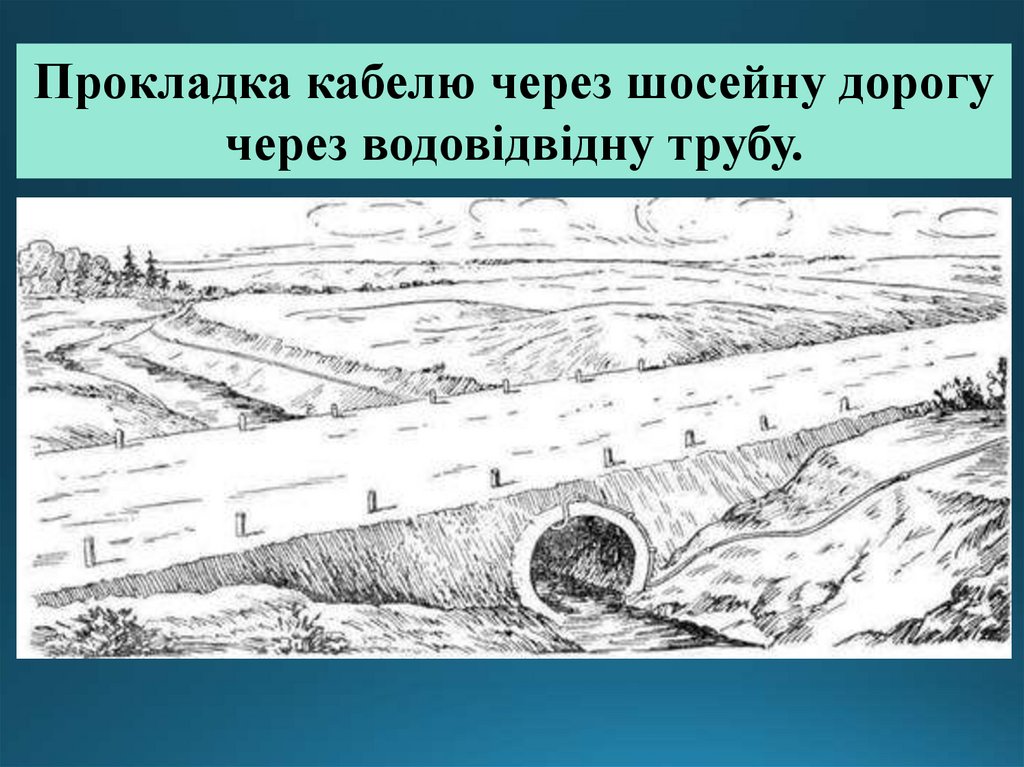

Прокладка кабелю через шосейну дорогу
через водовідвідну трубу.

24.

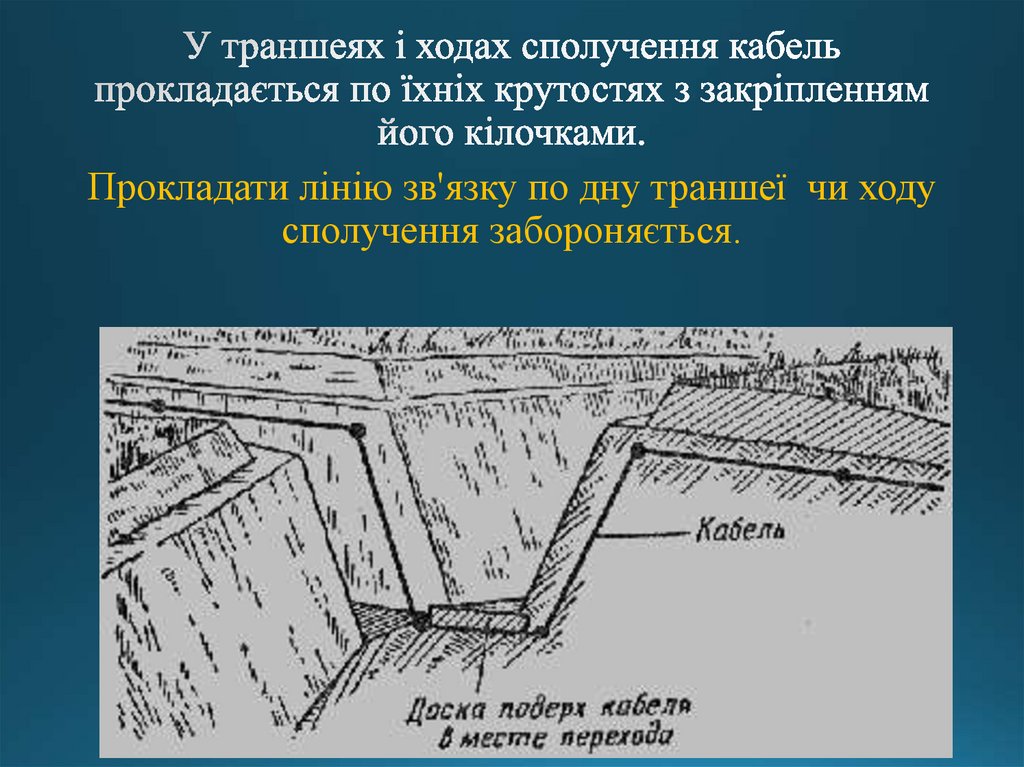

Прокладати лінію зв'язку по дну траншеї чи ходу
сполучення забороняється.

25.

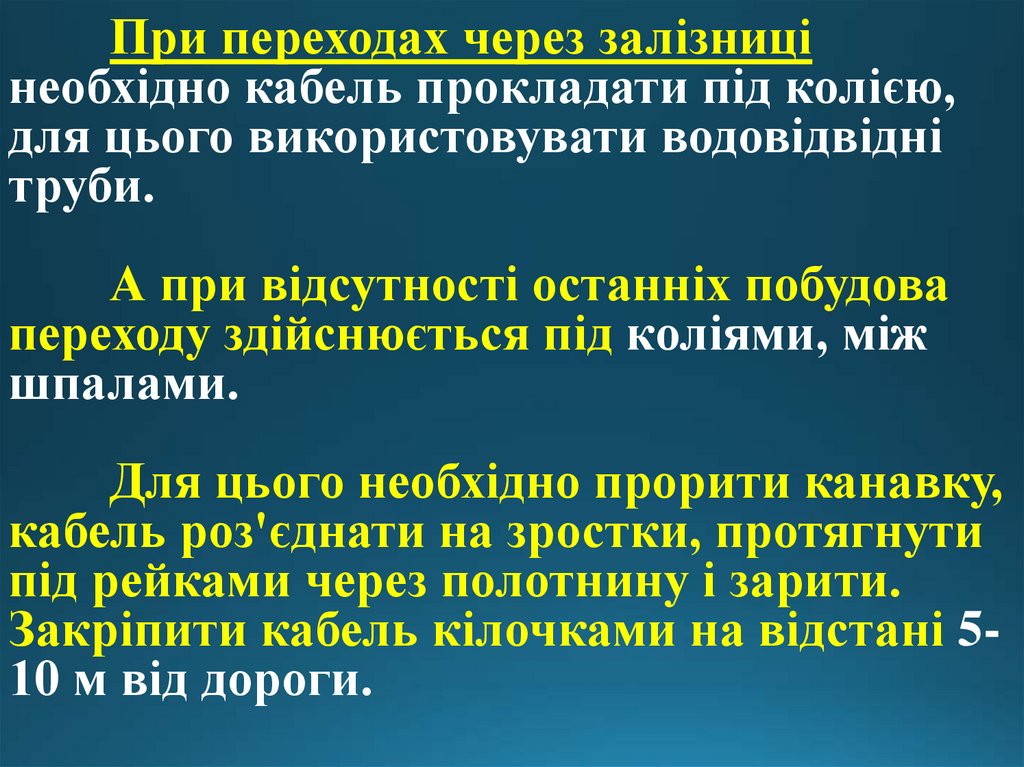

При переходах через залізниці
необхідно кабель прокладати під колією,
для цього використовувати водовідвідні
труби.
А при відсутності останніх побудова
переходу здійснюється під коліями, між
шпалами.
Для цього необхідно прорити канавку,
кабель роз'єднати на зростки, протягнути
під рейками через полотнину і зарити.
Закріпити кабель кілочками на відстані 510 м від дороги.

26.

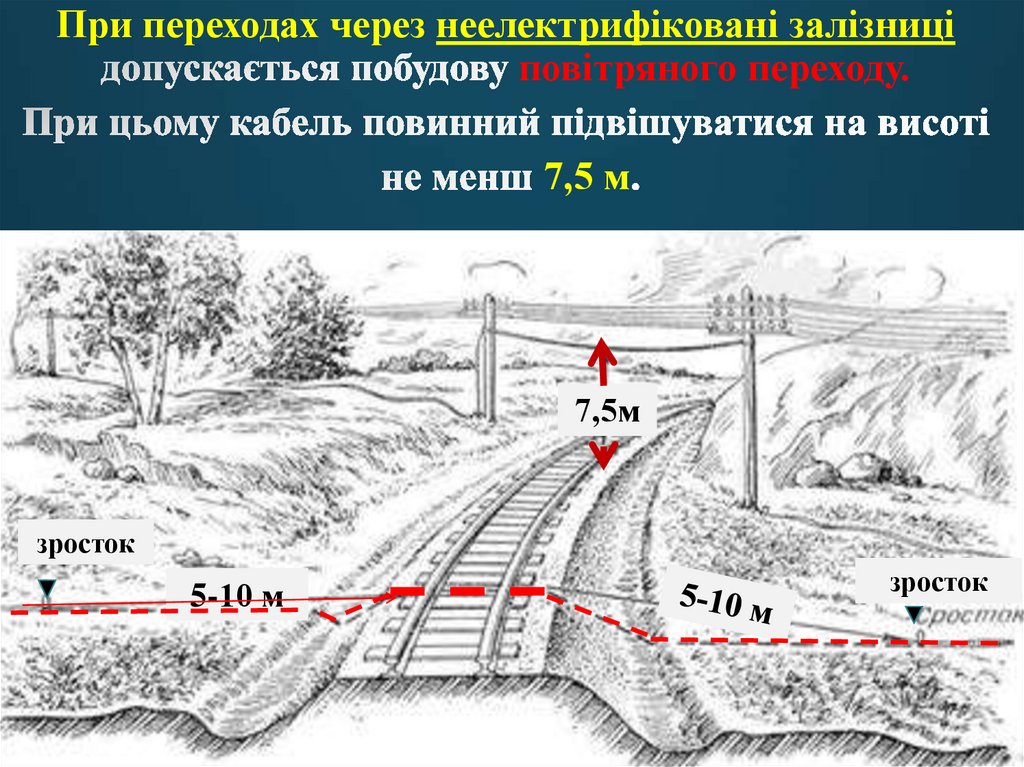

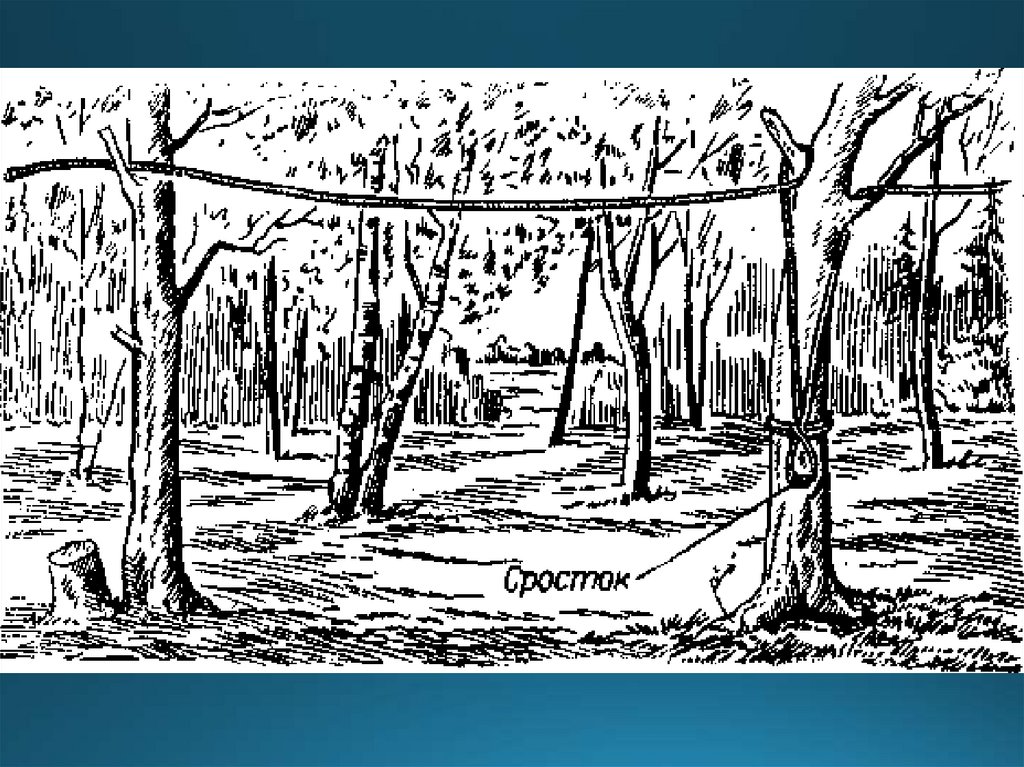

При переходах через неелектрифіковані залізниці
повітряного переходу.
7,5 м
7,5м
зросток
5-10 м
зросток

27.

28.

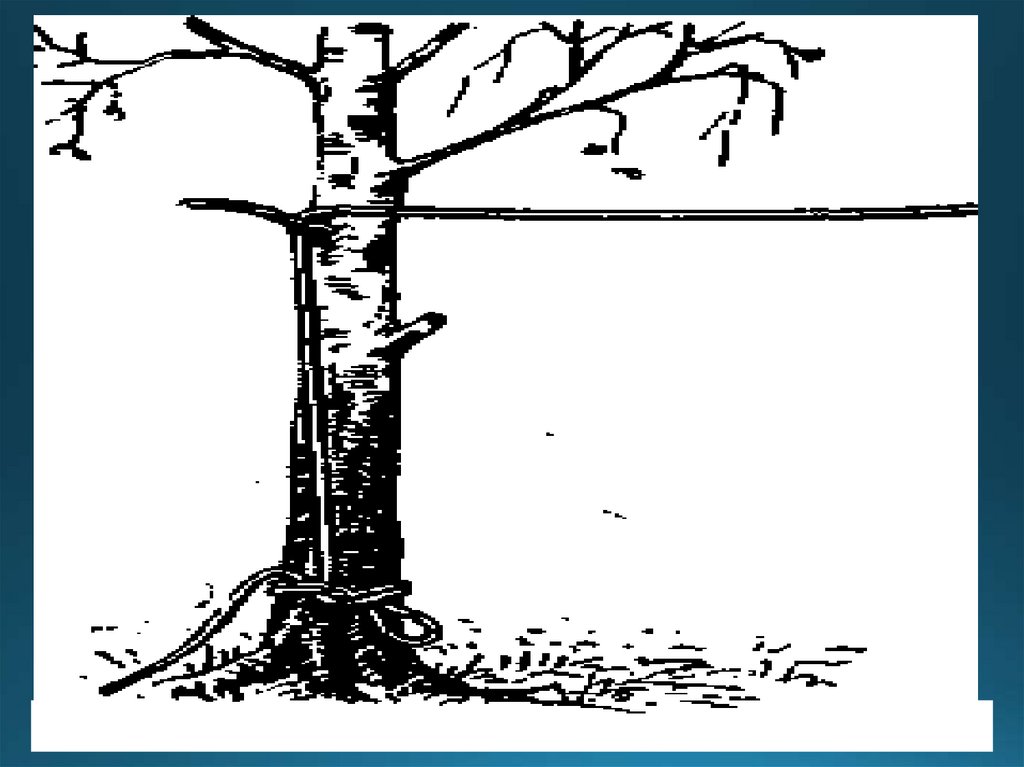

Мал. Кріплення кабелів петлею.

29.

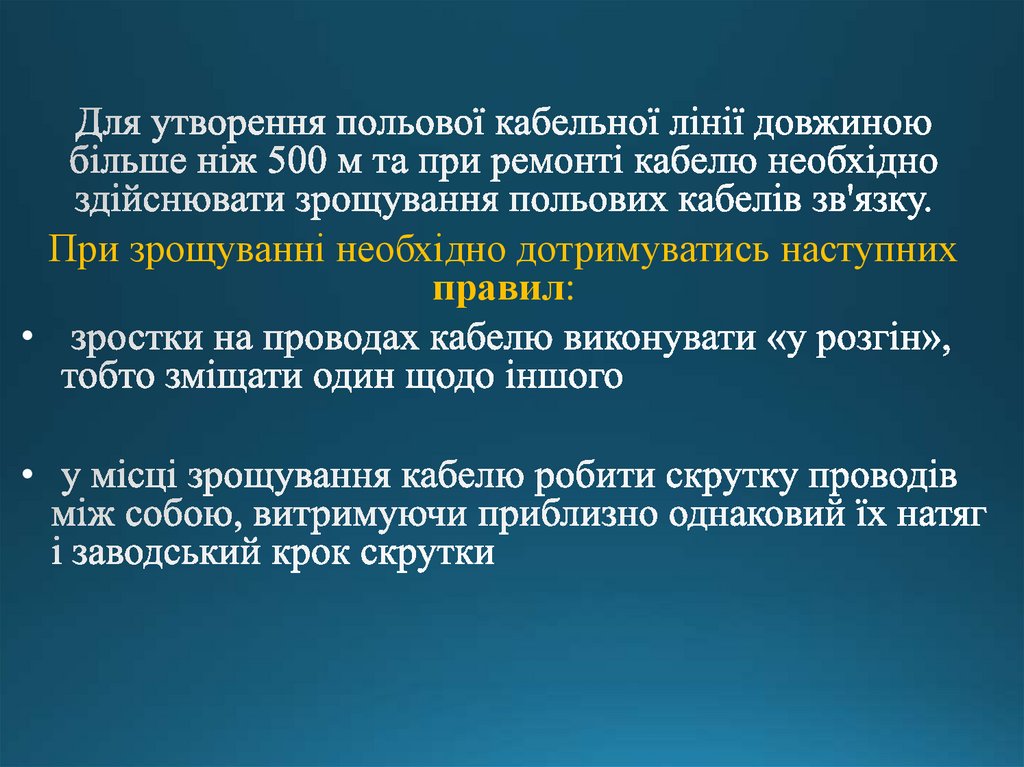

При зрощуванні необхідно дотримуватись наступних
правил:

30.

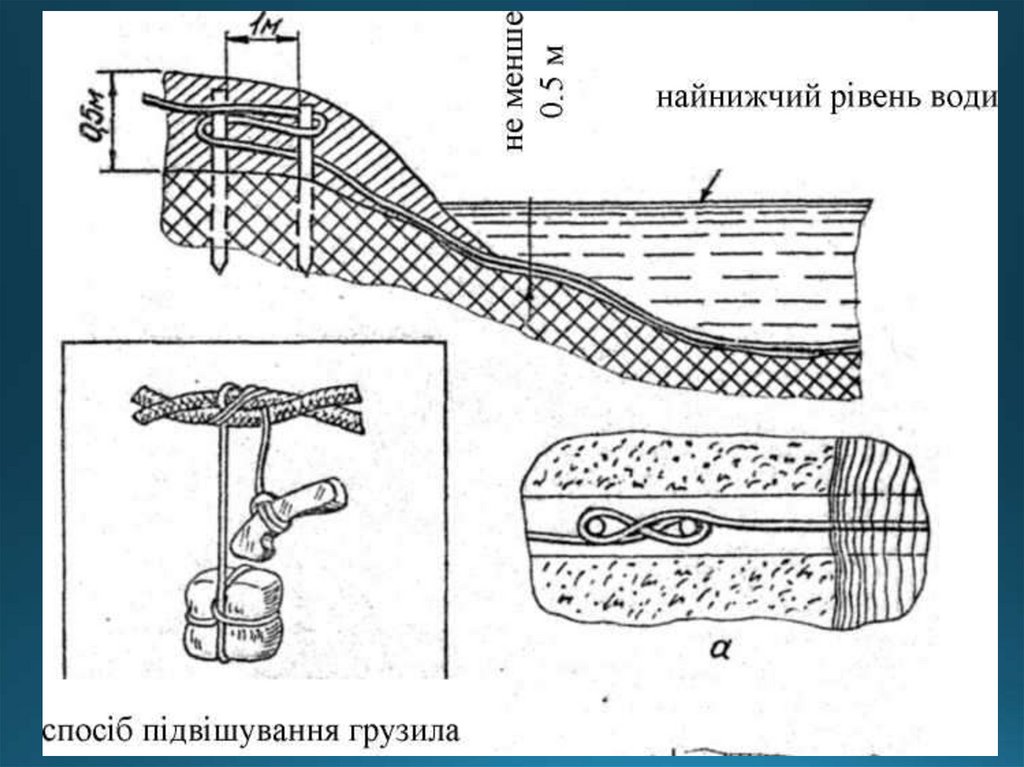

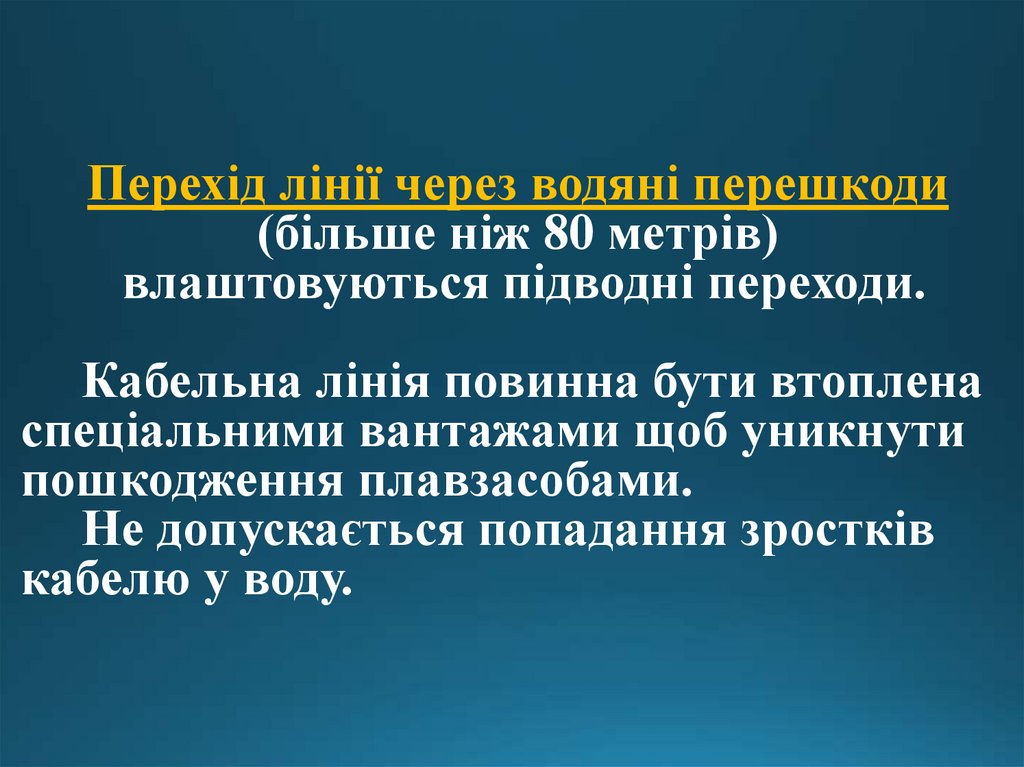

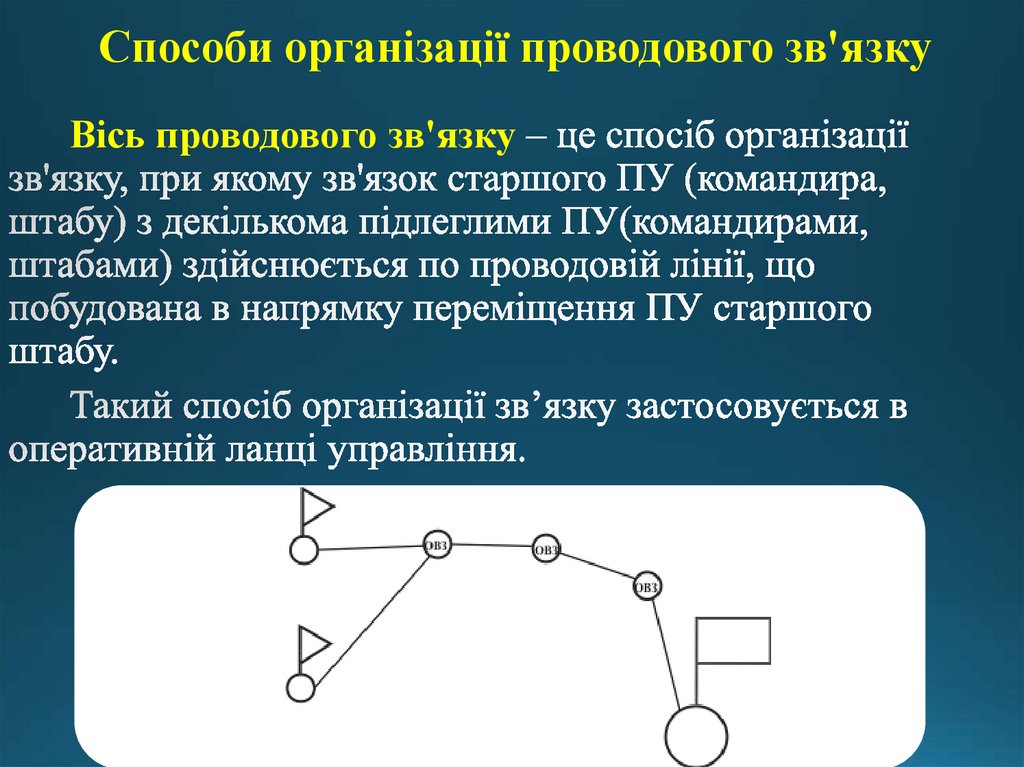

Перехід лінії через водяні перешкоди
(більше ніж 80 метрів)
влаштовуються підводні переходи.
Кабельна лінія повинна бути втоплена
спеціальними вантажами щоб уникнути
пошкодження плавзасобами.
Не допускається попадання зростків
кабелю у воду.

31.

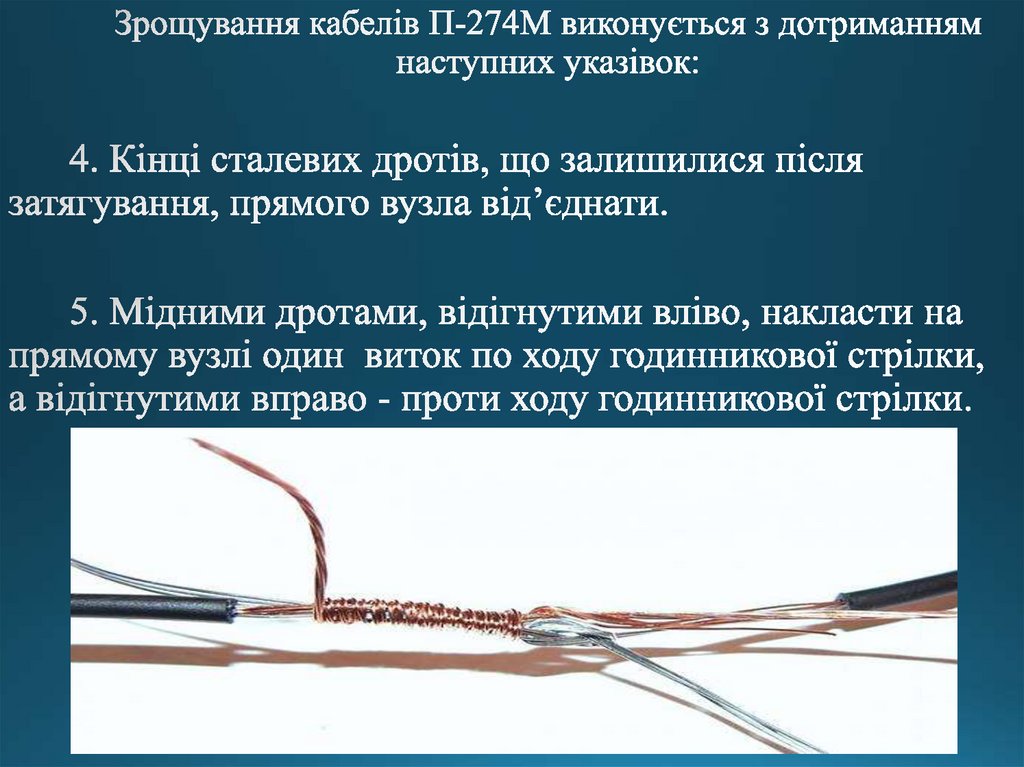

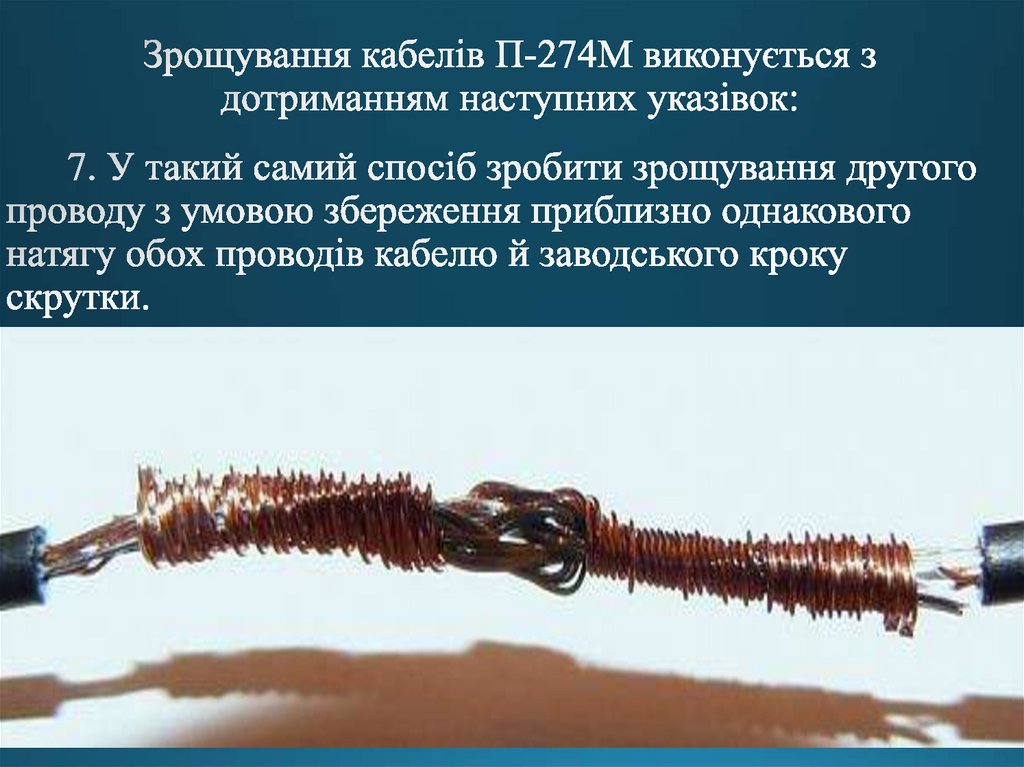

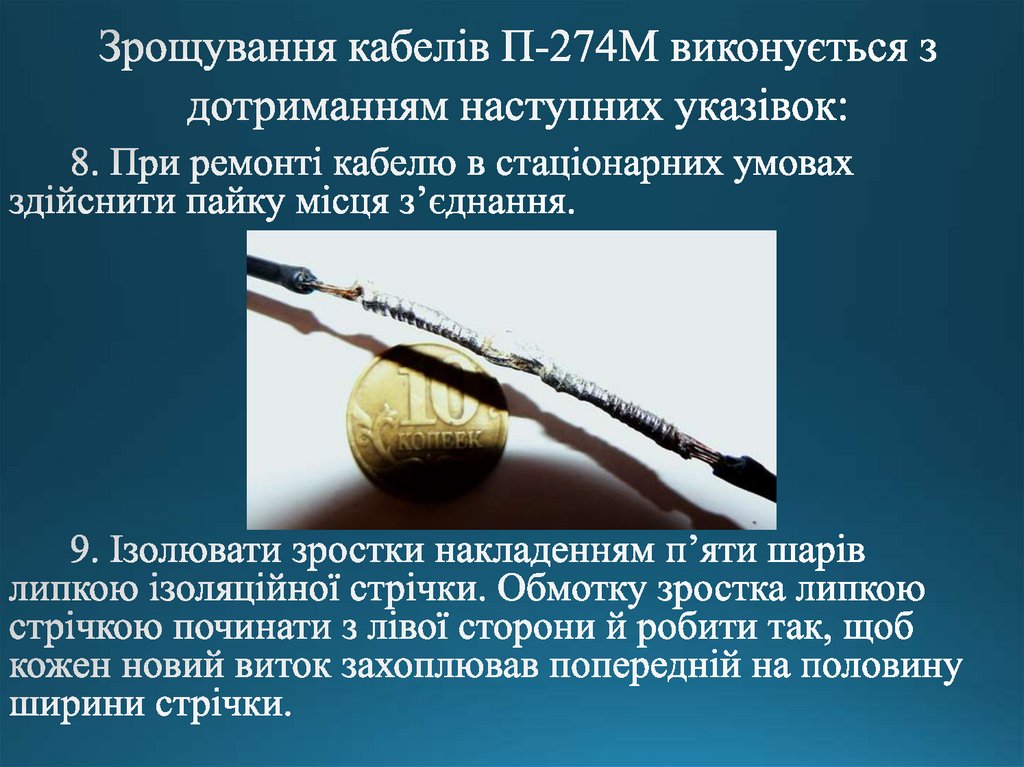

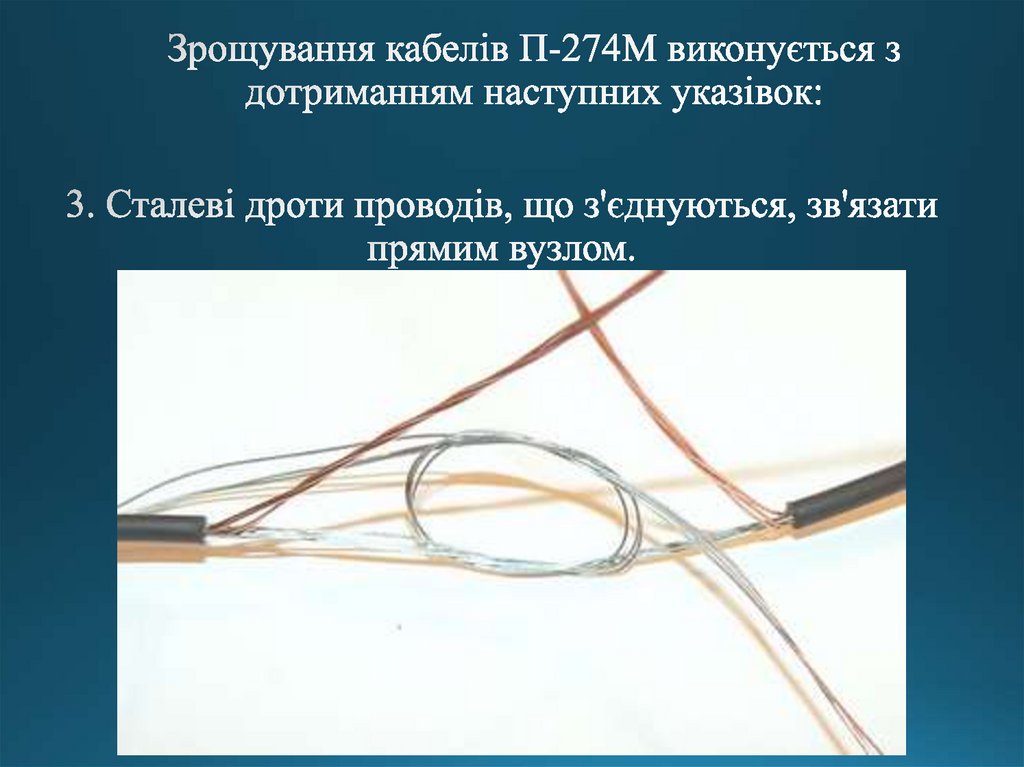

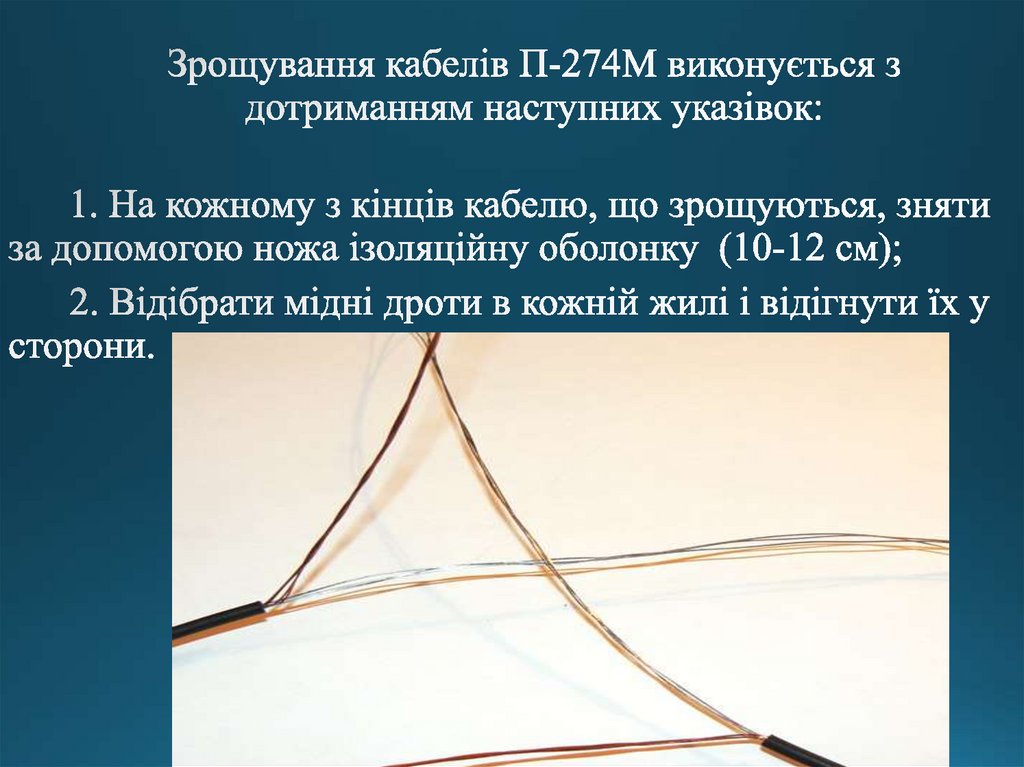

32. Зрощування кабелів П-274М виконується з дотриманням наступних указівок:

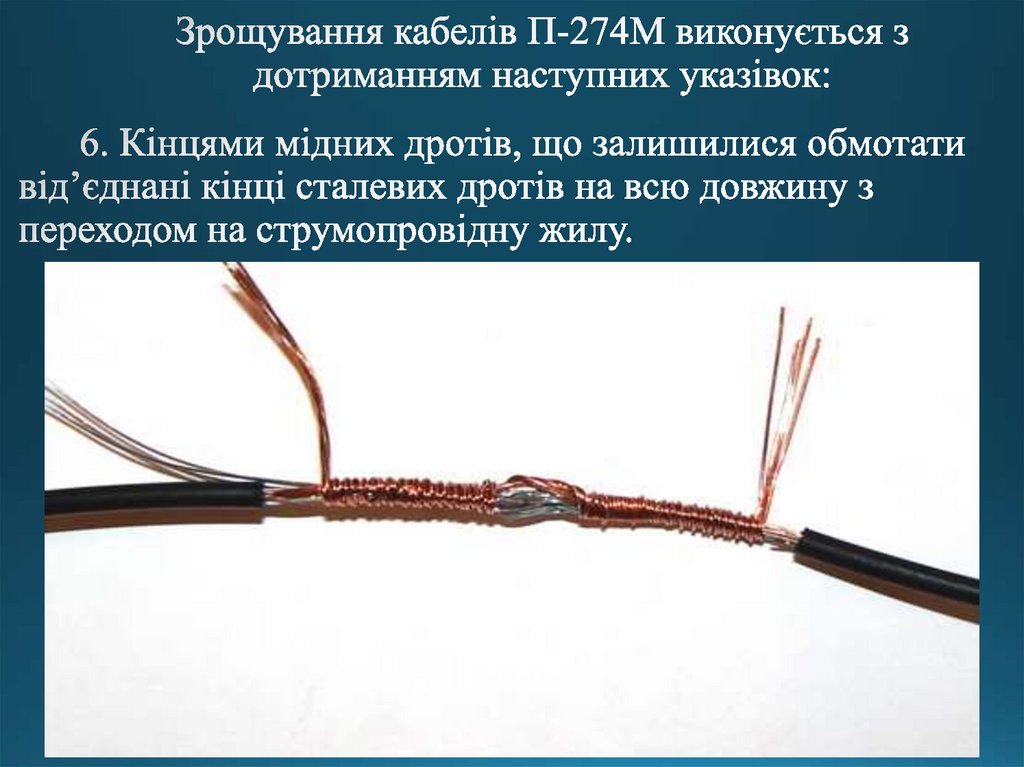

33. Зрощування кабелів П-274М виконується з дотриманням наступних указівок:

34. Зрощування кабелів П-274М виконується з дотриманням наступних указівок:

35. Зрощування кабелів П-274М виконується з дотриманням наступних указівок:

36. Зрощування кабелів П-274М виконується з дотриманням наступних указівок:

37. Зрощування кабелів П-274М виконується з дотриманням наступних указівок:

38.

Кабель П-274М після використання
обслуговується

39.

Друге питання
Призначення, склад, тактико-технічні
характеристики
телефонних апаратів

40.

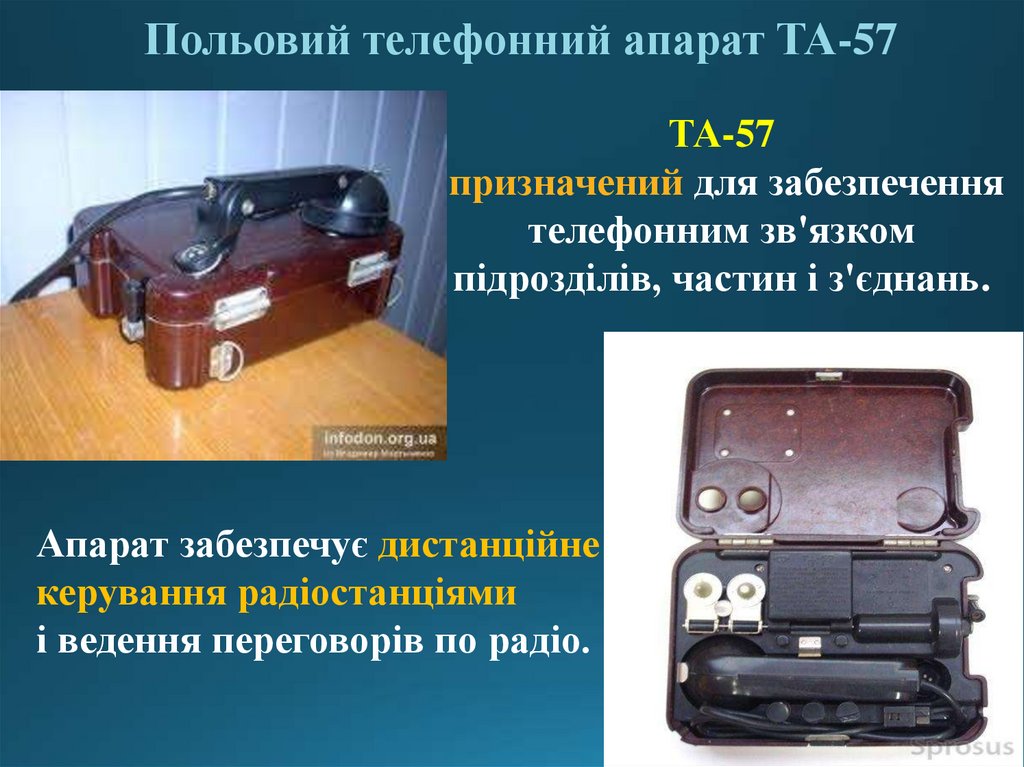

Польовий телефонний апарат ТА-57
ТА-57
призначений для забезпечення
телефонним зв'язком
підрозділів, частин і з'єднань.
Апарат забезпечує дистанційне
керування радіостанціями
і ведення переговорів по радіо.

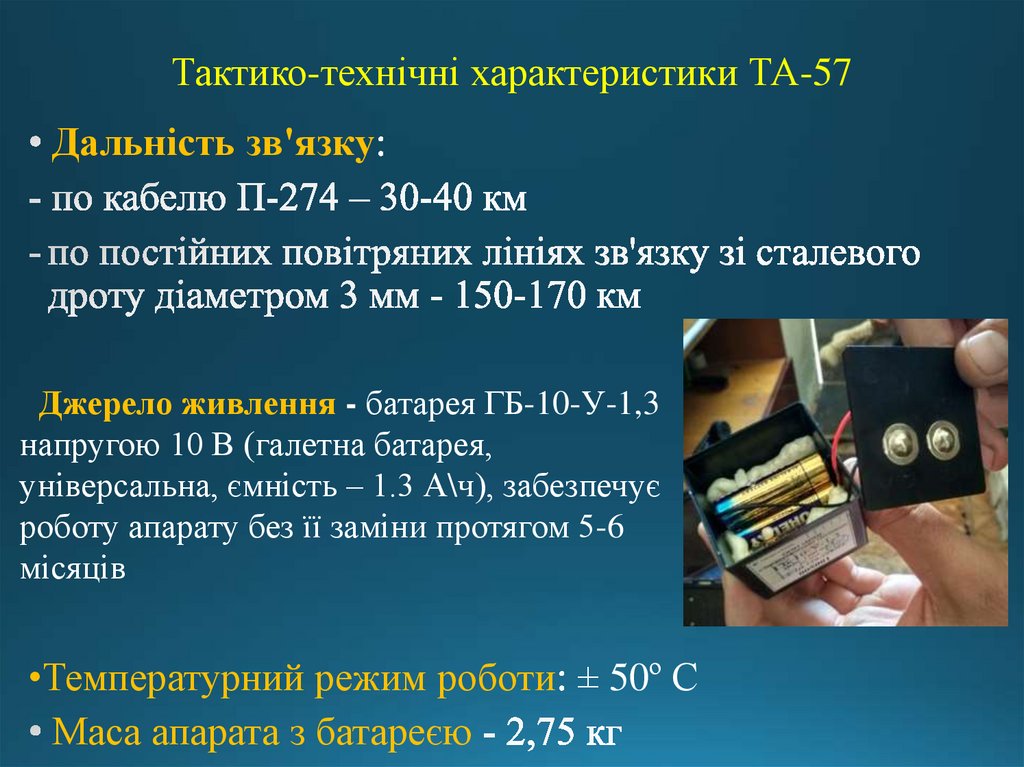

41. Тактико-технічні характеристики ТА-57

Дальність зв'язку
Джерело живлення - батарея ГБ-10-У-1,3
напругою 10 В (галетна батарея,
універсальна, ємність – 1.3 А\ч), забезпечує
роботу апарату без її заміни протягом 5-6
місяців
•Температурний режим роботи ± 50º С
Маса апарата з батареєю

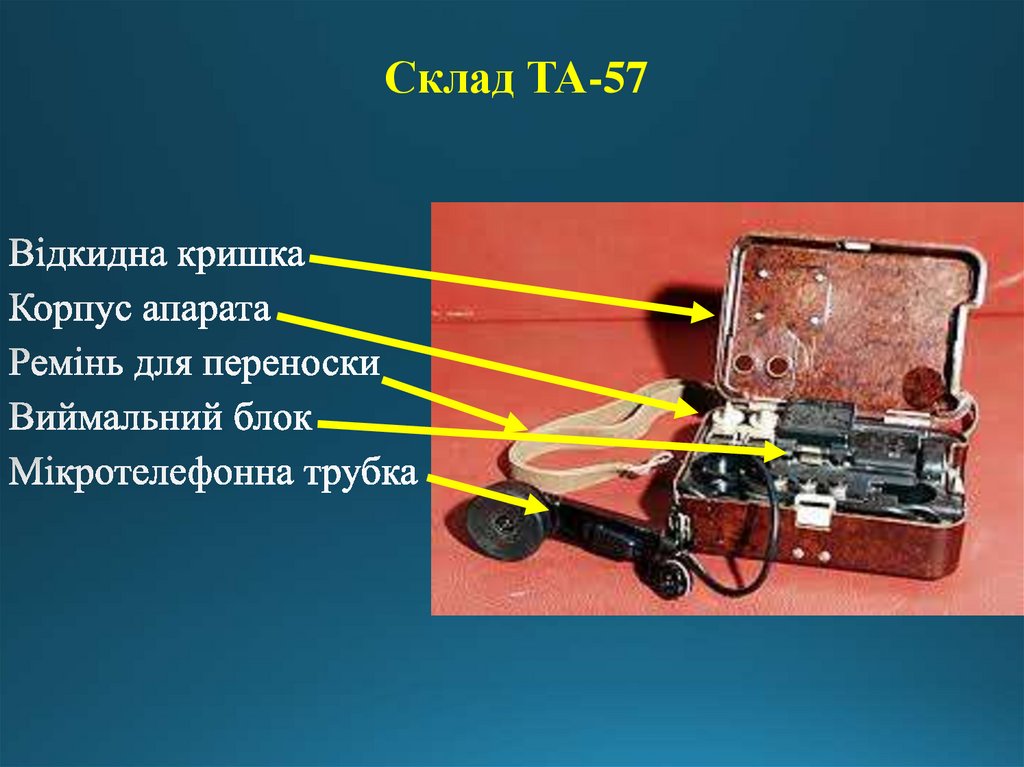

42. Склад ТА-57

43.

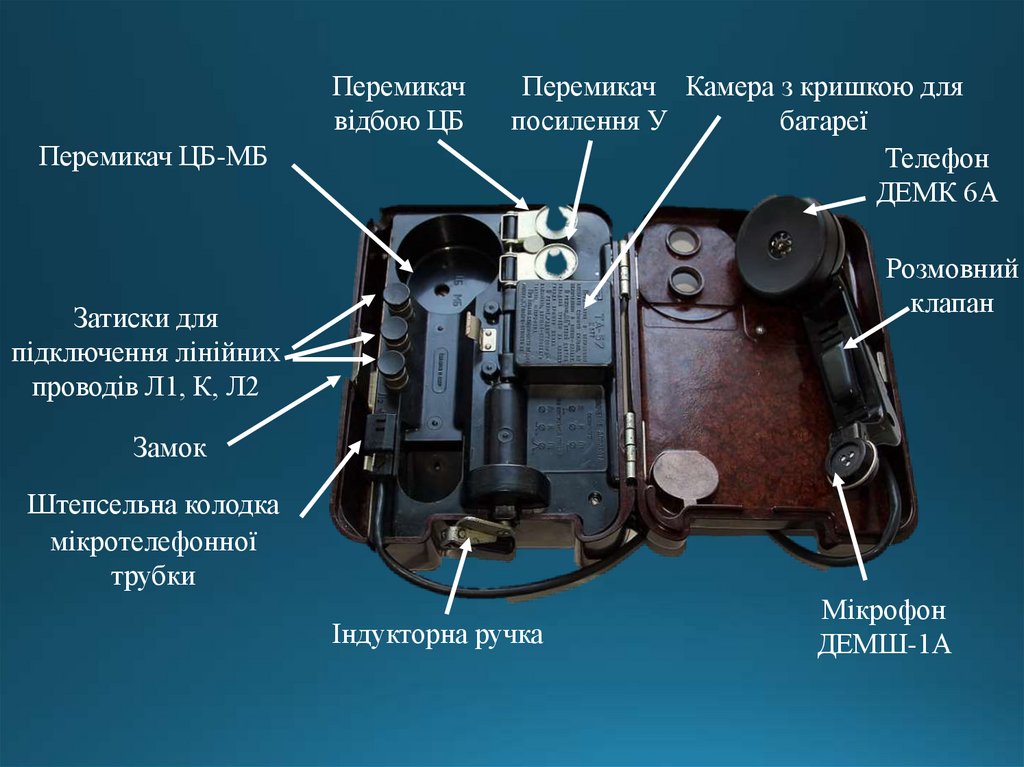

Перемикач
відбою ЦБ
Перемикач ЦБ-МБ
Перемикач Камера з кришкою для
посилення У
батареї
Телефон
ДЕМК 6А
Розмовний
клапан
Затиски для
підключення лінійних
проводів Л1, К, Л2
Замок
Штепсельна колодка
мікротелефонної
трубки
Індукторна ручка
Мікрофон
ДЕМШ-1А

44.

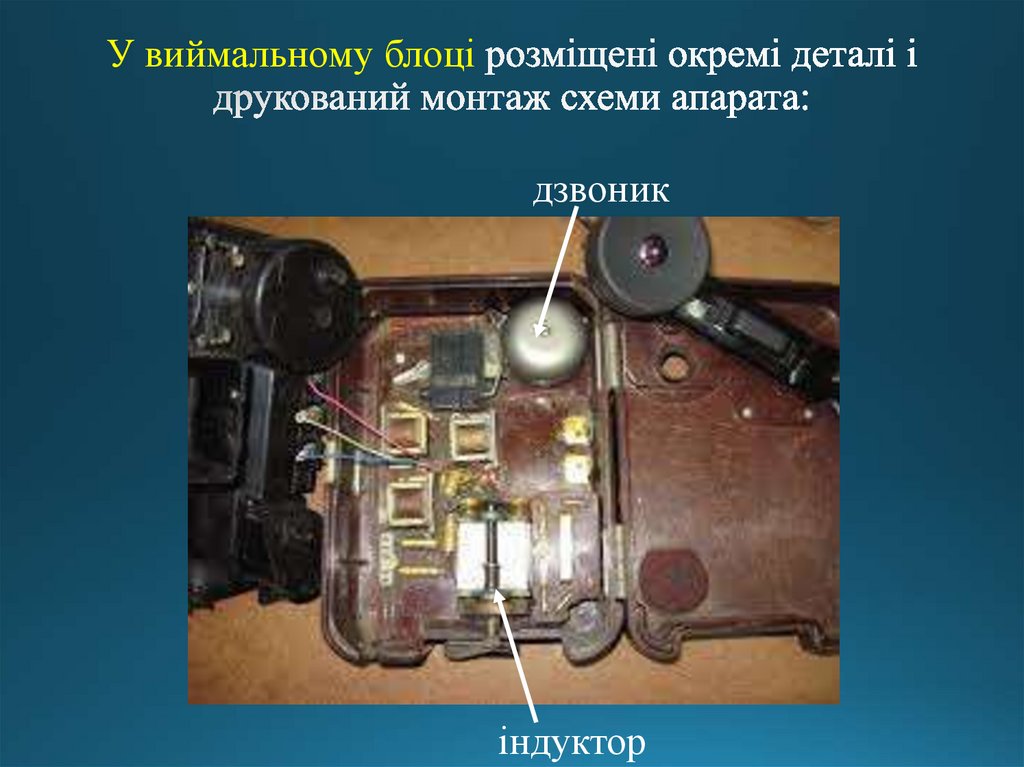

У виймальному блоці
дзвоник
індуктор

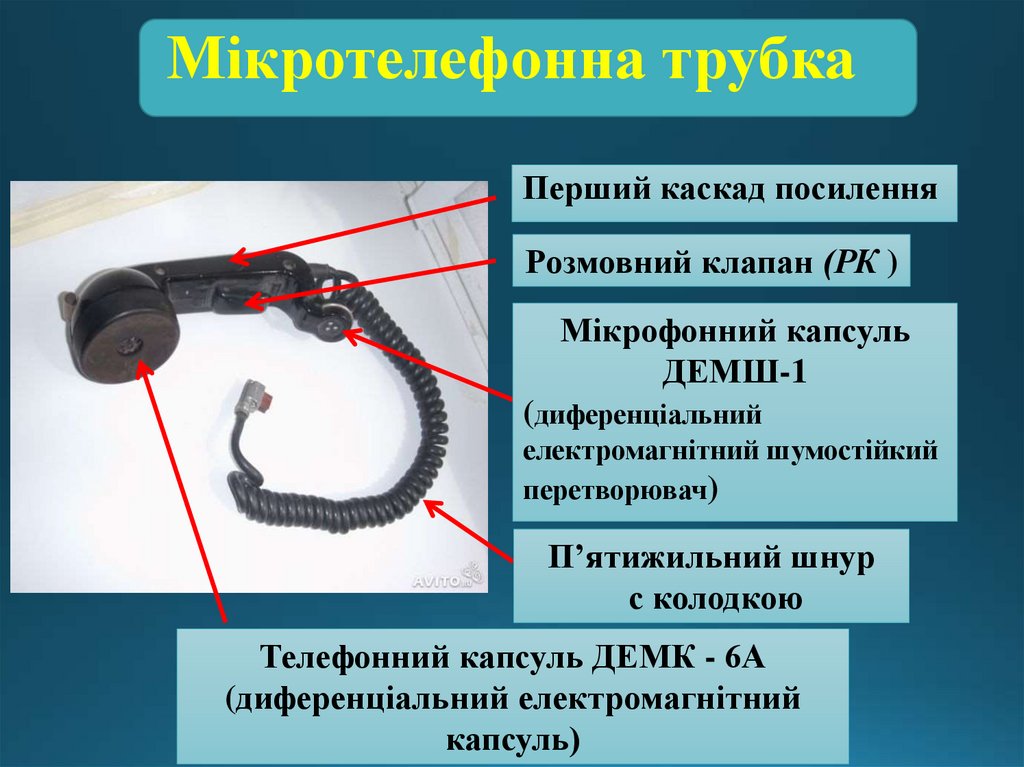

45. Мікротелефонна трубка

Перший каскад посилення
Розмовний клапан (РК )
Мікрофонний капсуль
ДЕМШ-1
(диференціальний
електромагнітний шумостійкий
перетворювач)
П’ятижильний шнур
с колодкою
Телефонний капсуль ДЕМК - 6А
(диференціальний електромагнітний
капсуль)

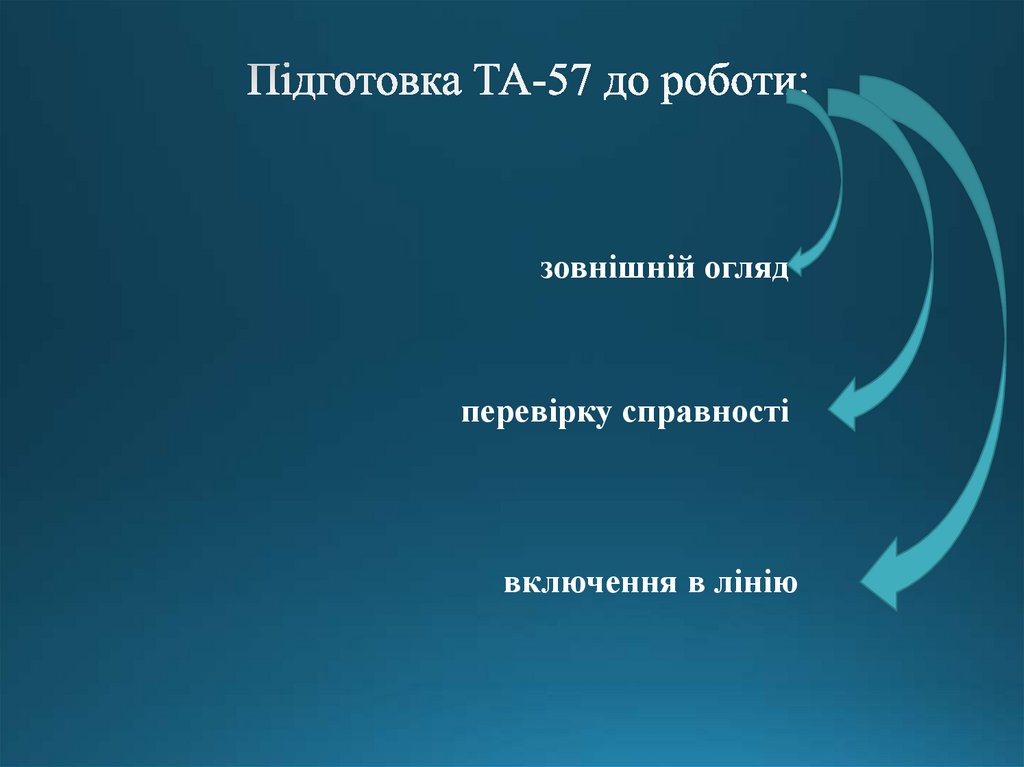

46. Підготовка ТА-57 до роботи:

зовнішній огляд
перевірку справності
включення в лінію

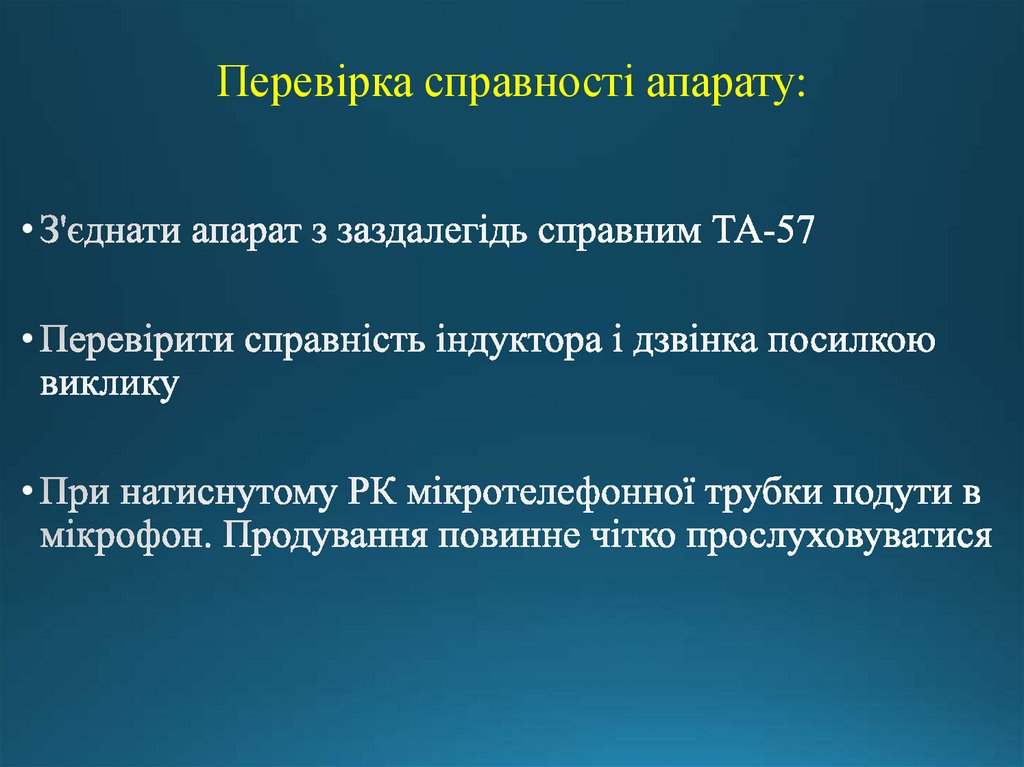

47. Перевірка справності апарату:

48.

Третє питання
Призначення, склад, тактико-технічні
характеристики телефонних комутаторів

49.

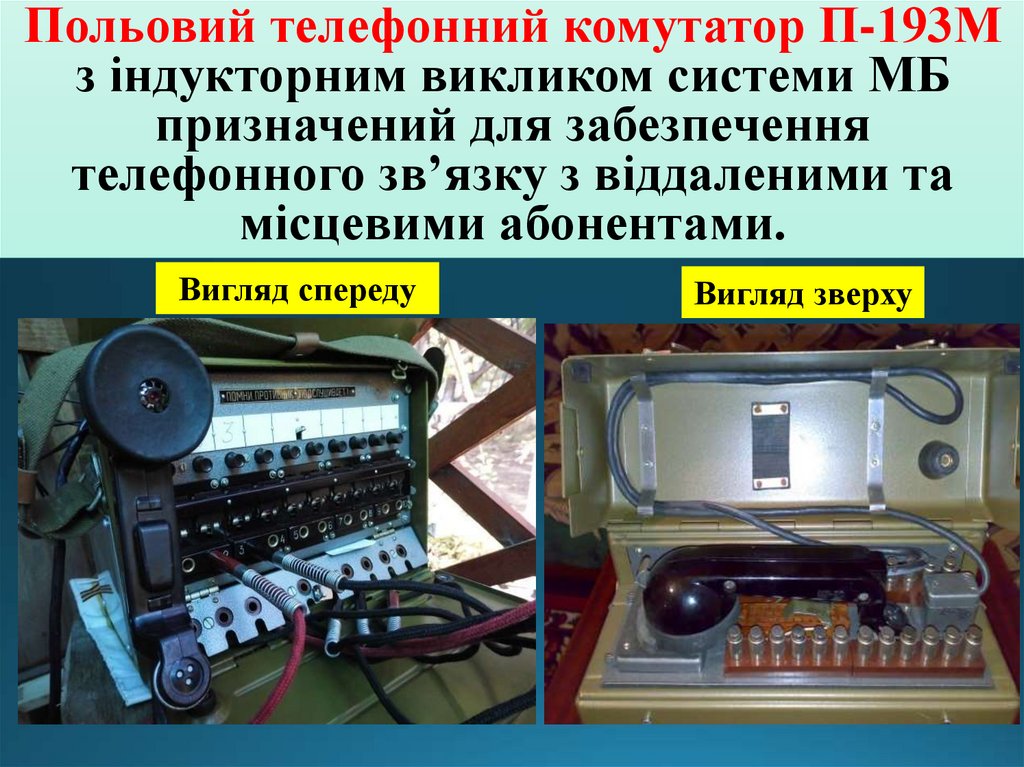

Польовий телефонний комутатор П-193М
з індукторним викликом системи МБ
призначений для забезпечення
телефонного зв’язку з віддаленими та
місцевими абонентами.
Вигляд спереду
Вигляд зверху

50.

3
4
7

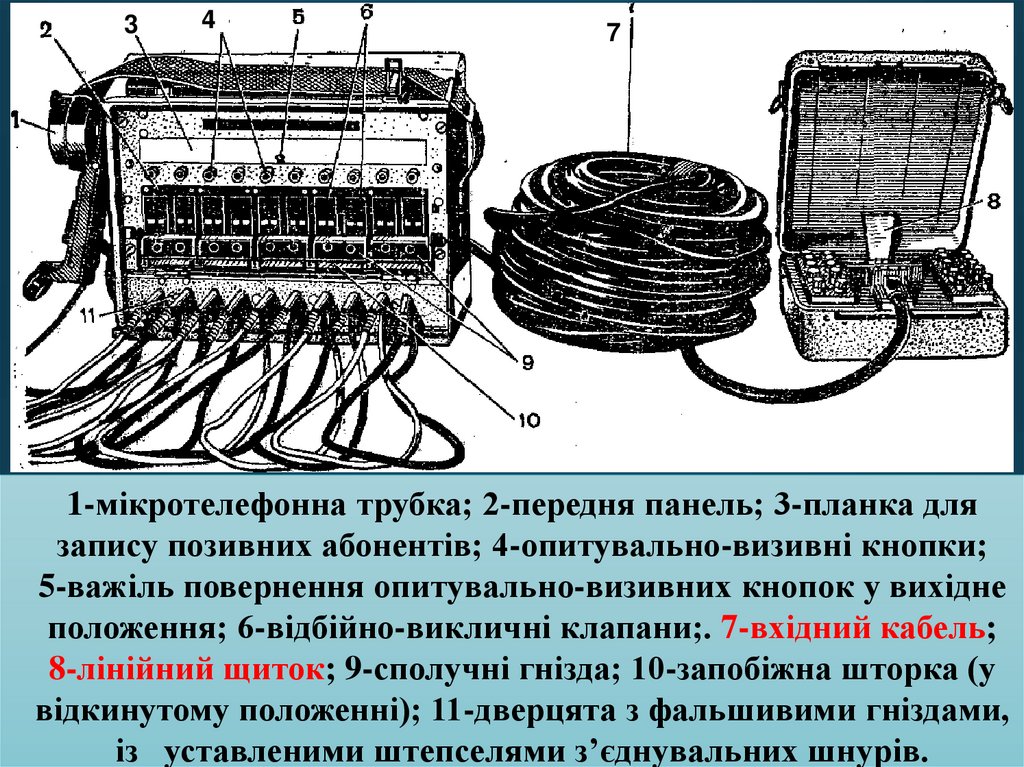

1-мікротелефонна трубка; 2-передня панель; 3-планка для
запису позивних абонентів; 4-опитувально-визивні кнопки;
5-важіль повернення опитувально-визивних кнопок у вихідне
положення; 6-відбійно-викличні клапани;. 7-вхідний кабель;
8-лінійний щиток; 9-сполучні гнізда; 10-запобіжна шторка (у
відкинутому положенні); 11-дверцята з фальшивими гніздами,
із уставленими штепселями з’єднувальних шнурів.

51.

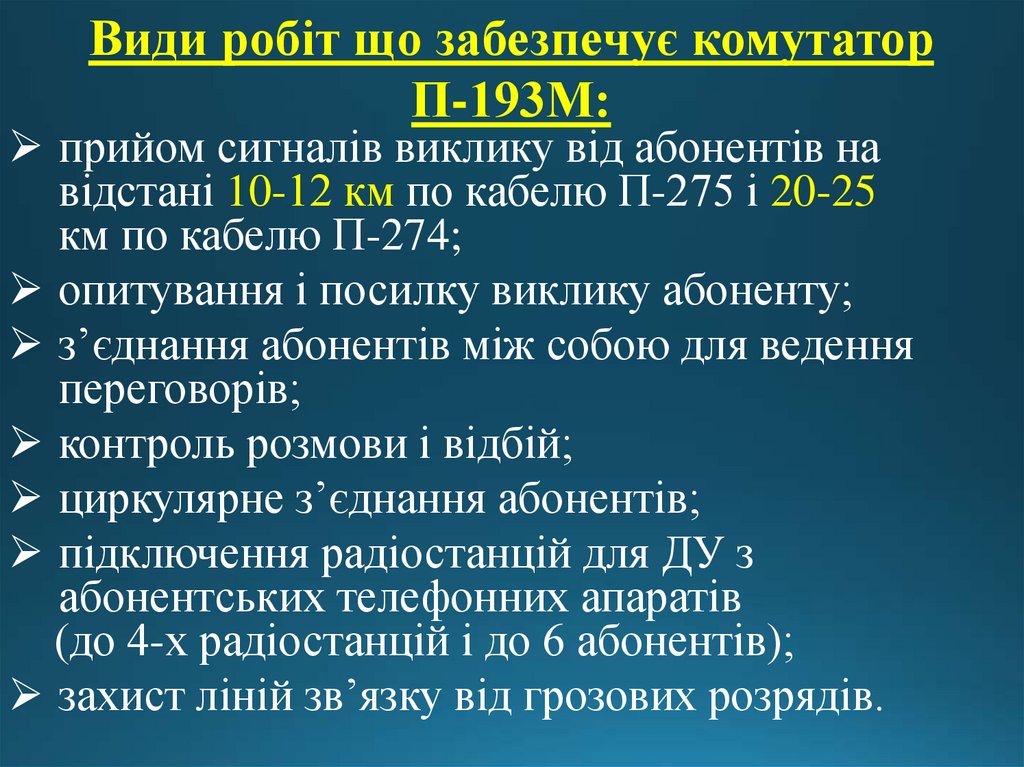

Види робіт що забезпечує комутатор
П-193М:
прийом сигналів виклику від абонентів на
відстані 10-12 км по кабелю П-275 і 20-25
км по кабелю П-274;
опитування і посилку виклику абоненту;
з’єднання абонентів між собою для ведення
переговорів;
контроль розмови і відбій;
циркулярне з’єднання абонентів;
підключення радіостанцій для ДУ з
абонентських телефонних апаратів
(до 4-х радіостанцій і до 6 абонентів);
захист ліній зв’язку від грозових розрядів.

52.

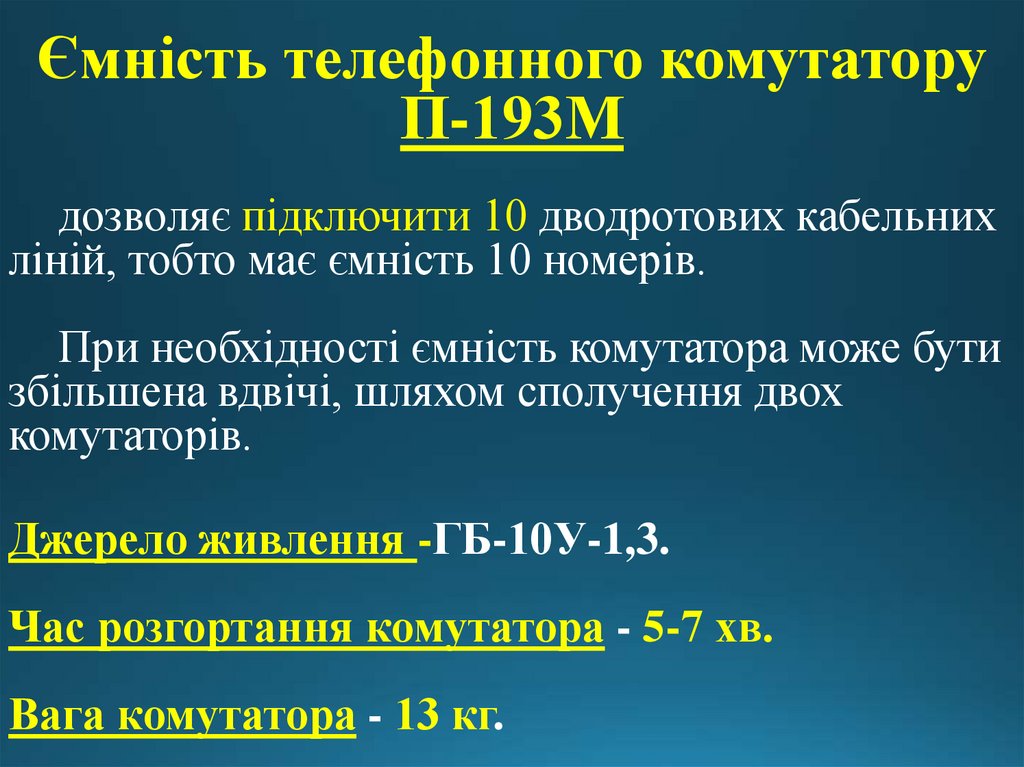

Ємність телефонного комутатору
П-193М
дозволяє підключити 10 дводротових кабельних
ліній, тобто має ємність 10 номерів.
При необхідності ємність комутатора може бути
збільшена вдвічі, шляхом сполучення двох
комутаторів.
Джерело живлення -ГБ-10У-1,3.
Час розгортання комутатора - 5-7 хв.
Вага комутатора - 13 кг.

53. Склад П-193М:

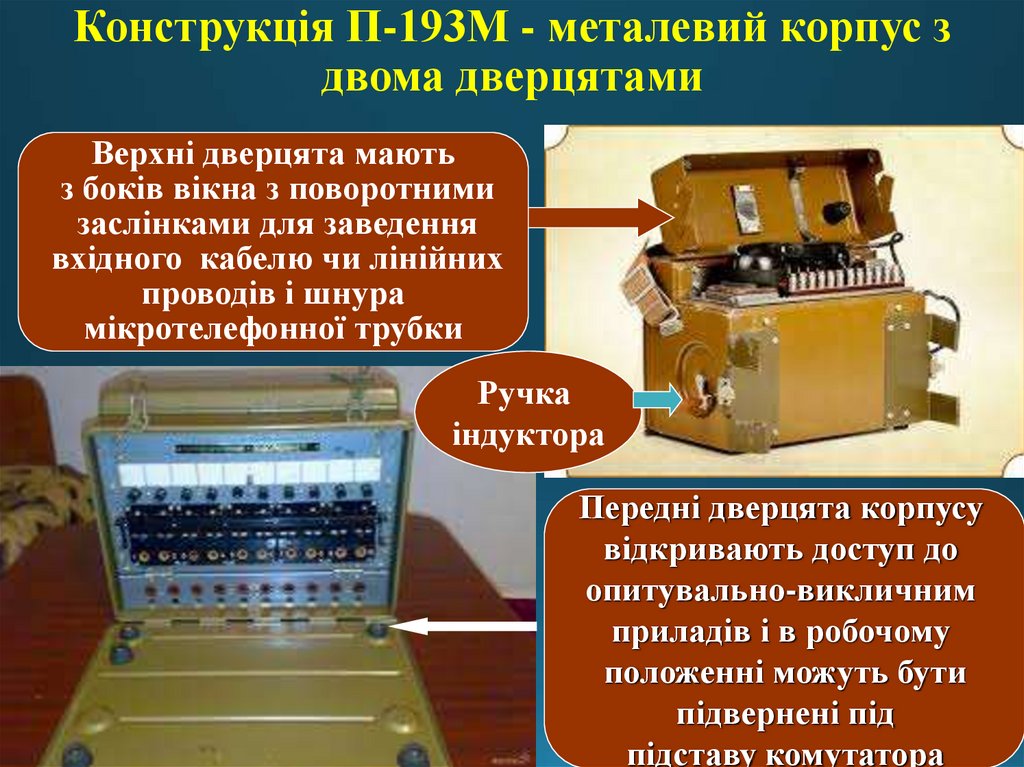

Конструкція П-193М - металевий корпус з
двома дверцятами
Верхні дверцята мають
з боків вікна з поворотними
заслінками для заведення
вхідного кабелю чи лінійних
проводів і шнура
мікротелефонної трубки
Ручка
індуктора
Передні дверцята корпусу
відкривають доступ до
опитувально-викличним
приладів і в робочому
положенні можуть бути
підвернені під
підставу комутатора

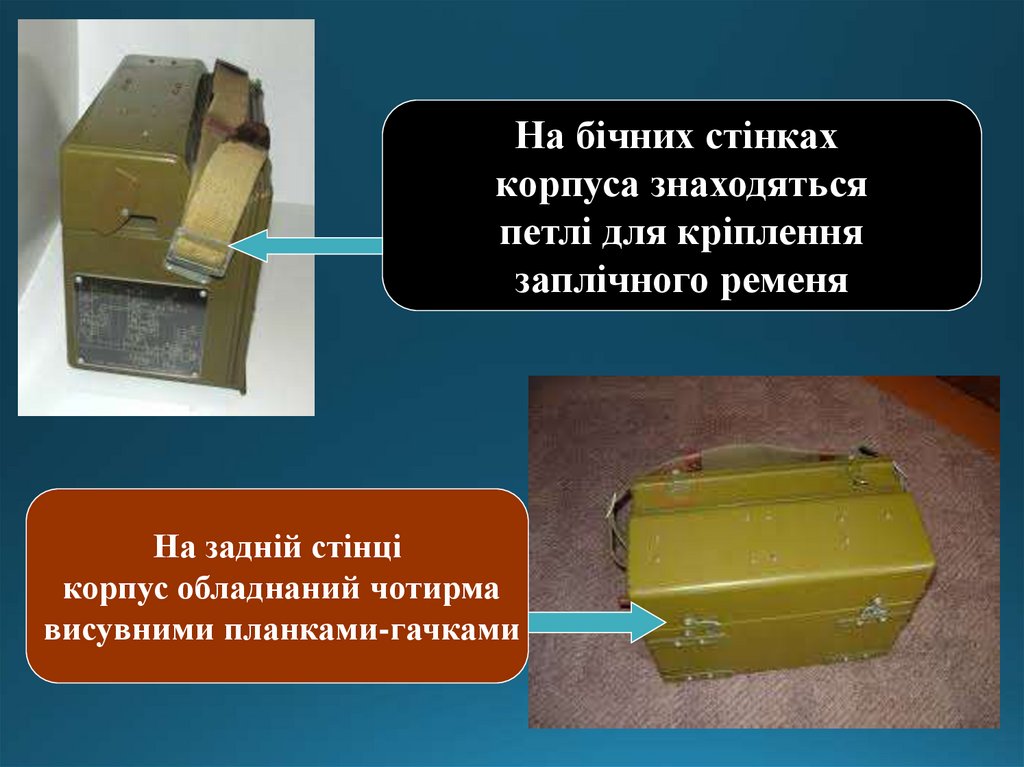

54. Тактико-технічні дані П -193М

На бічних стінках
корпуса знаходяться
петлі для кріплення
заплічного ременя
На задній стінці
корпус обладнаний чотирма
висувними планками-гачками

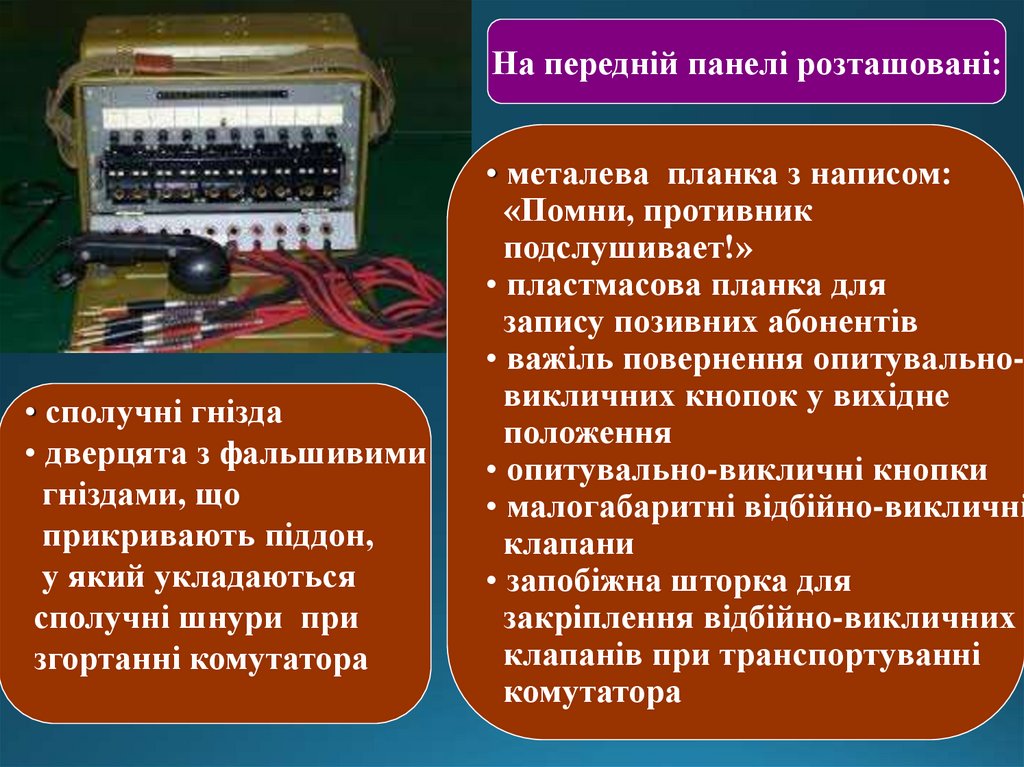

55. Конструкція П-193М - металевий корпус з двома дверцятами

На передній панелі розташовані:
• сполучні гнізда
• дверцята з фальшивими
гніздами, що
прикривають піддон,
у який укладаються
сполучні шнури при
згортанні комутатора
• металева планка з написом:
«Помни, противник
подслушивает!»
• пластмасова планка для
запису позивних абонентів
• важіль повернення опитувальновикличних кнопок у вихідне
положення
• опитувально-викличні кнопки
• малогабаритні відбійно-викличні
клапани
• запобіжна шторка для
закріплення відбійно-викличних
клапанів при транспортуванні
комутатора

56.

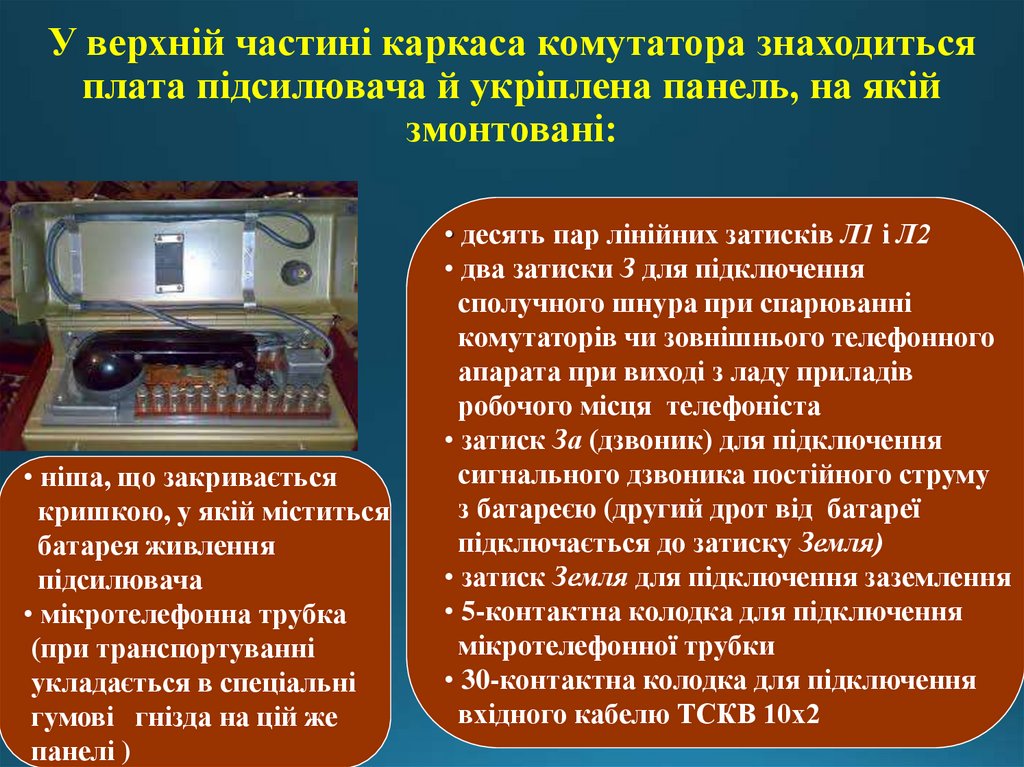

У верхній частині каркаса комутатора знаходиться
плата підсилювача й укріплена панель, на якій
змонтовані:
• ніша, що закривається
кришкою, у якій міститься
батарея живлення
підсилювача
• мікротелефонна трубка
(при транспортуванні
укладається в спеціальні
гумові гнізда на цій же
панелі )
• десять пар лінійних затисків Л1 і Л2
• два затиски З для підключення
сполучного шнура при спарюванні
комутаторів чи зовнішнього телефонного
апарата при виході з ладу приладів
робочого місця телефоніста
• затиск За (дзвоник) для підключення
сигнального дзвоника постійного струму
з батареєю (другий дрот від батареї
підключається до затиску Земля)
• затиск Земля для підключення заземлення
• 5-контактна колодка для підключення
мікротелефонної трубки
• 30-контактна колодка для підключення
вхідного кабелю ТСКВ 10х2

57.

Порядок роботи на комутаторі:

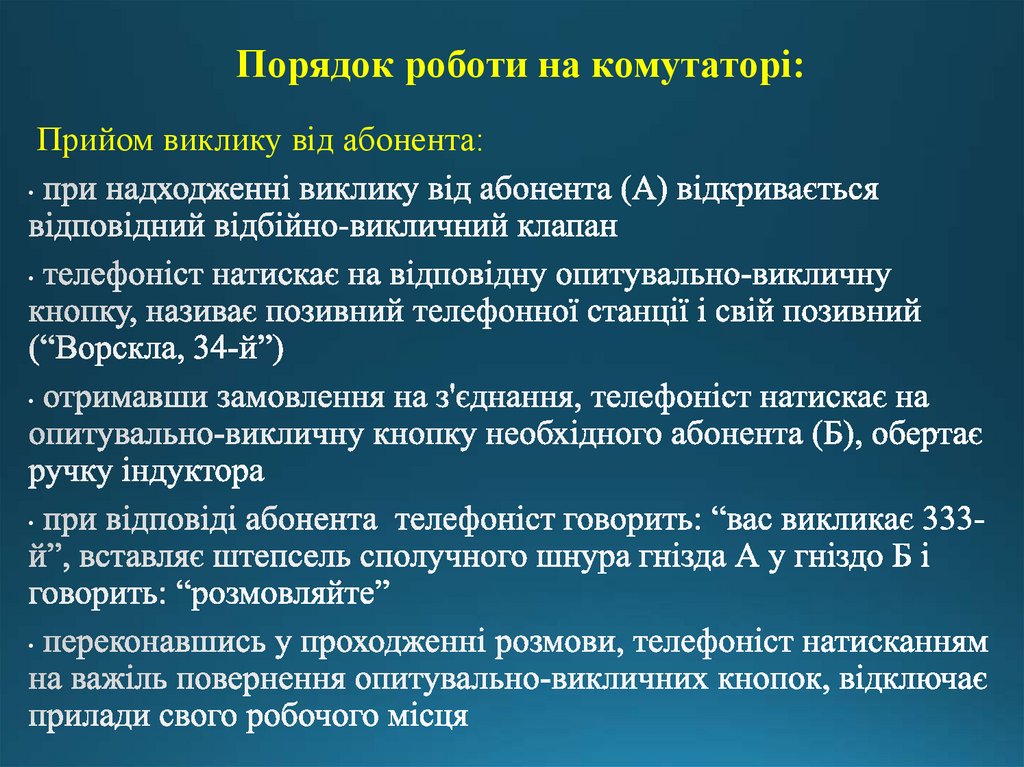

Прийом виклику від абонента:

58. У верхній частині каркаса комутатора знаходиться плата підсилювача й укріплена панель, на якій змонтовані:

Порядок роботи на комутаторі:

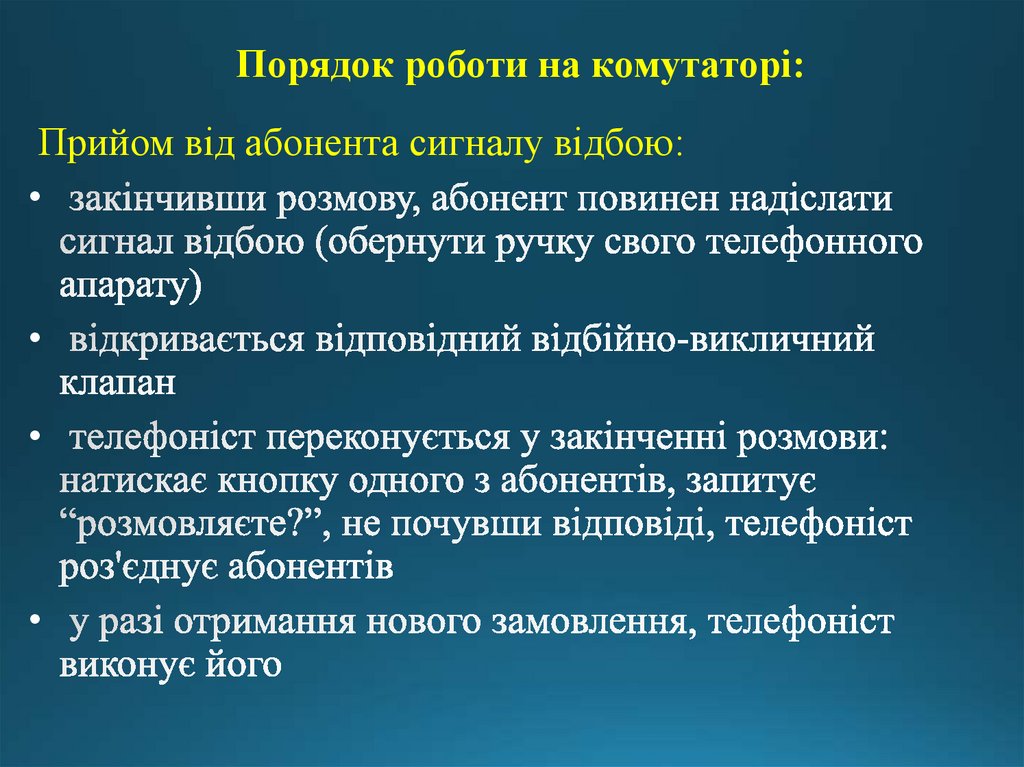

Прийом від абонента сигналу відбою:

59. Порядок роботи на комутаторі:

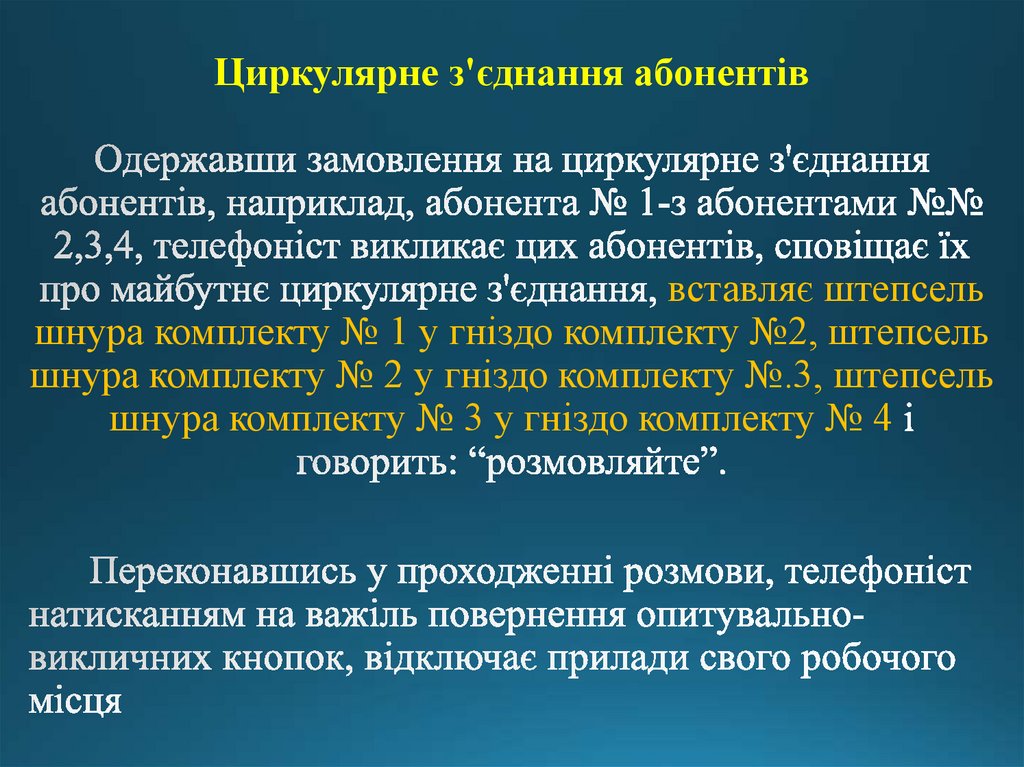

Циркулярне з'єднання абонентів
вставляє штепсель
шнура комплекту № 1 у гніздо комплекту №2, штепсель
шнура комплекту № 2 у гніздо комплекту №.3, штепсель
шнура комплекту № 3 у гніздо комплекту № 4

60. Порядок роботи на комутаторі:

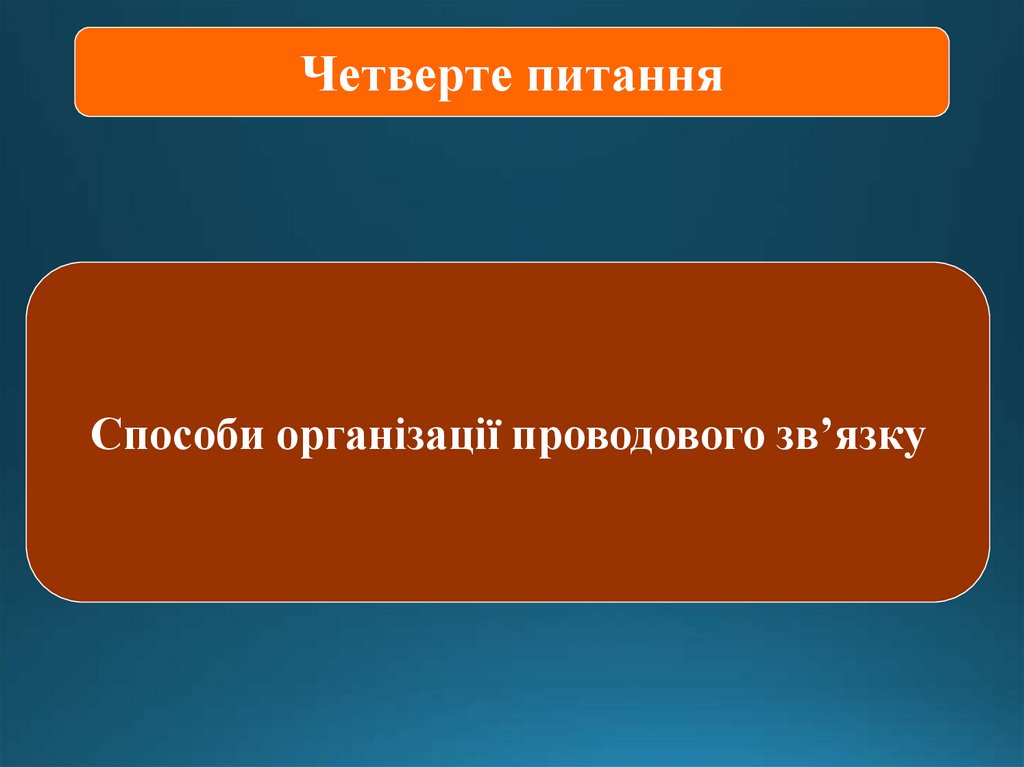

Четверте питання
Способи організації проводового зв’язку

61. Циркулярне з'єднання абонентів

Способи організації проводового зв'язку
визначаються умовами обстановки,
характером місцевості, а також
наявністю сил і засобів.
Розрізняють два способи організації
проводового зв'язку:
за напрямком і по осі.
Напрямок проводового зв'язку –
це спосіб організації проводового зв'язку
між двома ПУ (командирами, штабами),
при якому зв'язок здійснюється по
проводовій лінії, що прокладена
безпосередньо між ними.

62.

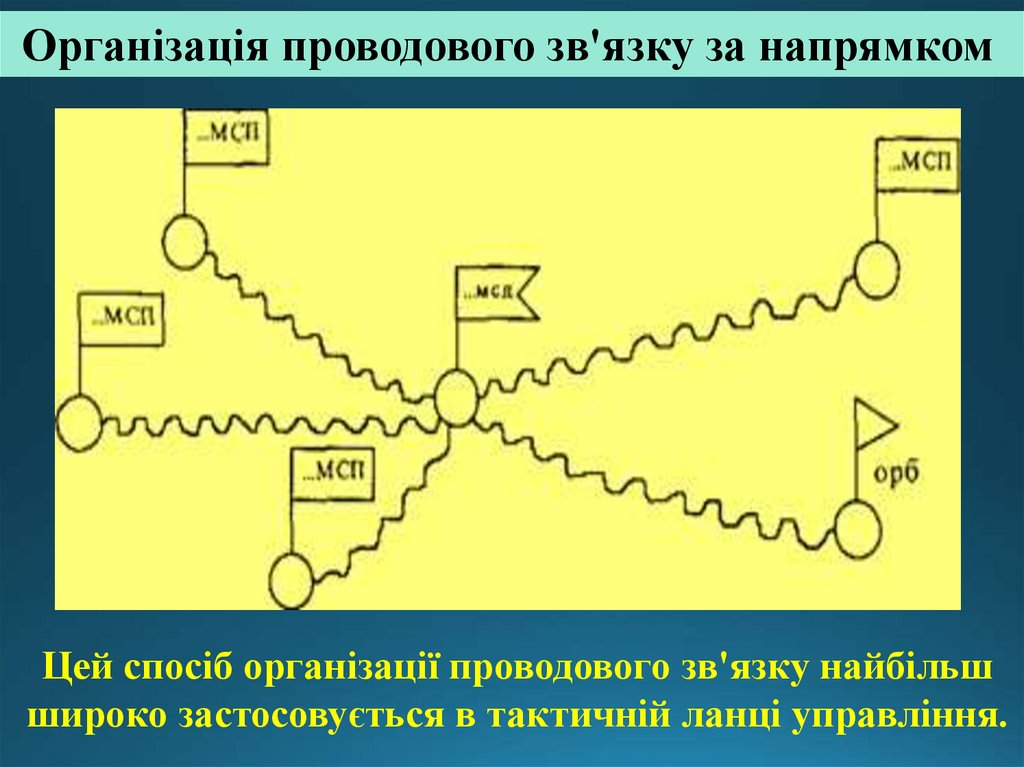

Організація проводового зв'язку за напрямком
Цей спосіб організації проводового зв'язку найбільш
широко застосовується в тактичній ланці управління.

63.

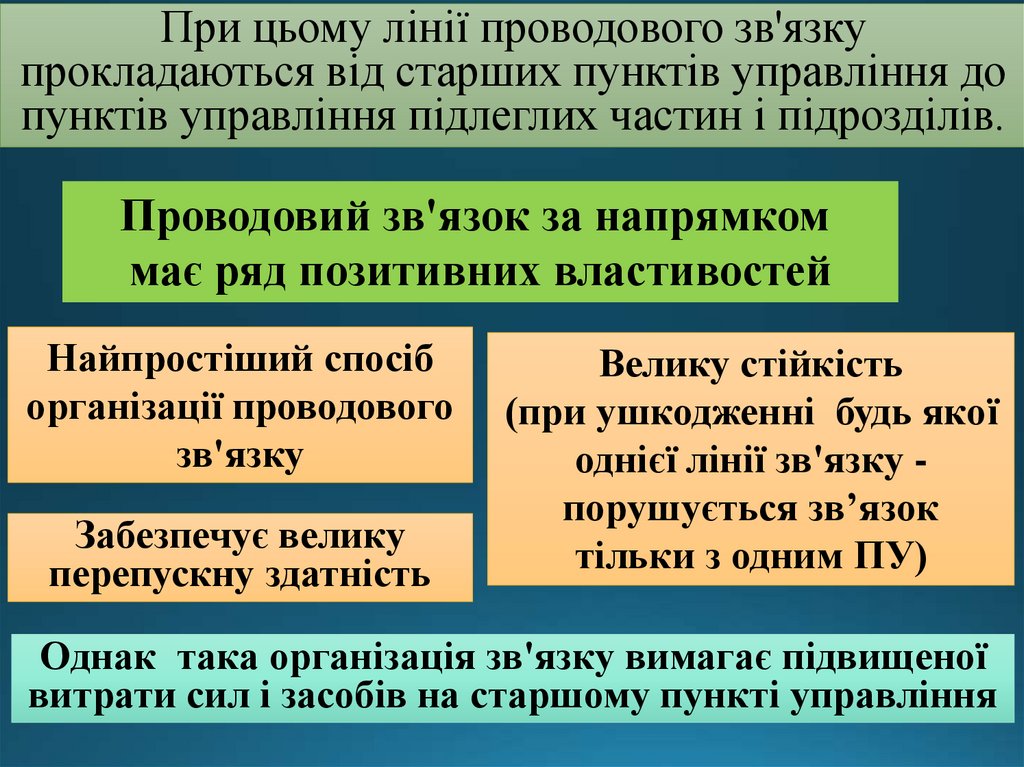

При цьому лінії проводового зв'язку
прокладаються від старших пунктів управління до
пунктів управління підлеглих частин і підрозділів.
Проводовий зв'язок за напрямком
має ряд позитивних властивостей
Найпростіший спосіб
організації проводового
зв'язку
Забезпечує велику
перепускну здатність
Велику стійкість
(при ушкодженні будь якої
однієї лінії зв'язку порушується зв’язок
тільки з одним ПУ)
Однак така організація зв'язку вимагає підвищеної
витрати сил і засобів на старшому пункті управління

64.

Способи організації проводового зв'язку
Вісь проводового зв'язку

65.

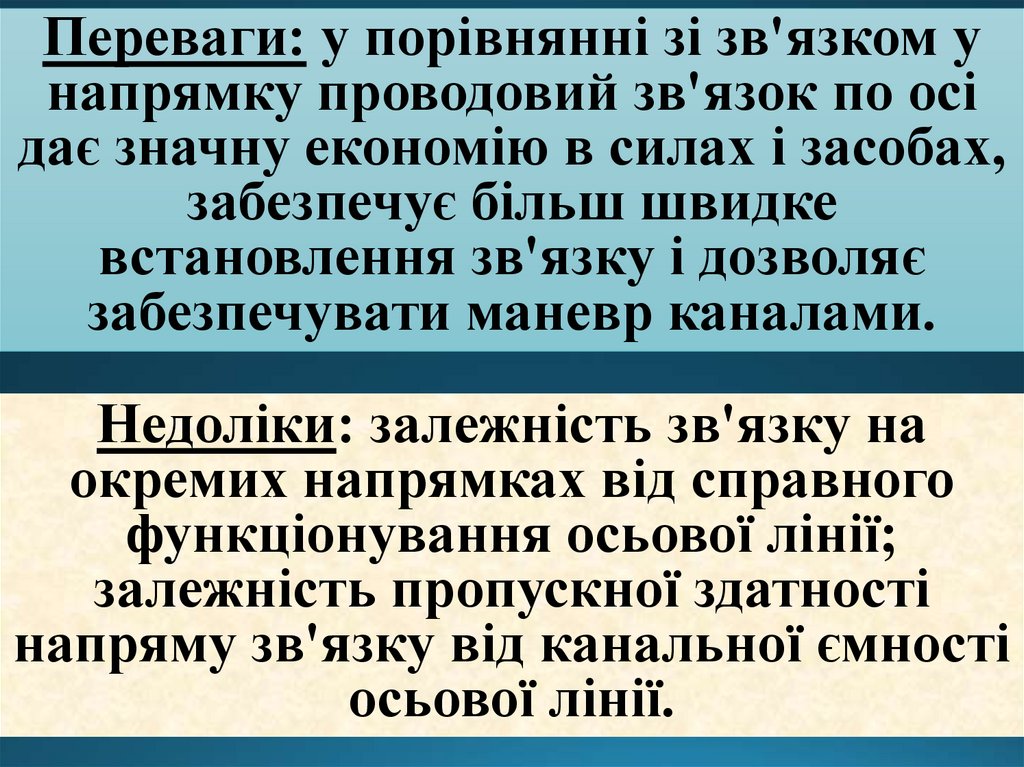

Переваги: у порівнянні зі зв'язком у
напрямку проводовий зв'язок по осі
дає значну економію в силах і засобах,
забезпечує більш швидке
встановлення зв'язку і дозволяє
забезпечувати маневр каналами.
Недоліки: залежність зв'язку на
окремих напрямках від справного
функціонування осьової лінії;
залежність пропускної здатності
напряму зв'язку від канальної ємності
осьової лінії.

66. Способи організації проводового зв'язку

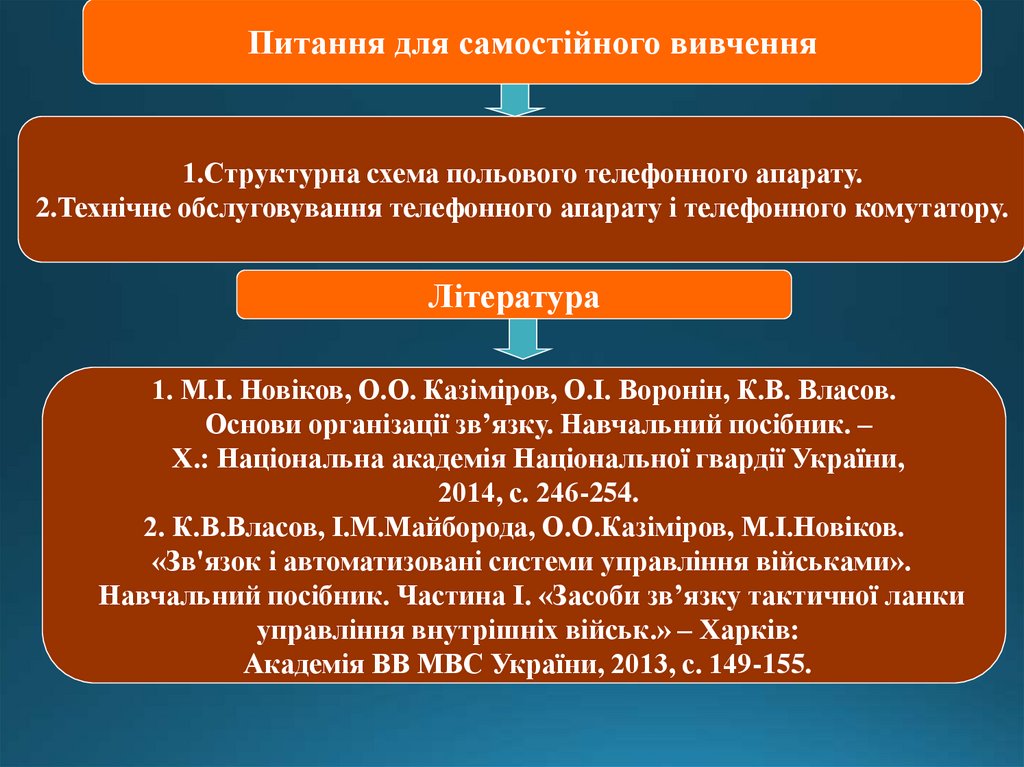

Питання для самостійного вивчення
1.Структурна схема польового телефонного апарату.
2.Технічне обслуговування телефонного апарату і телефонного комутатору.
Література
1. М.І. Новіков, О.О. Казіміров, О.І. Воронін, К.В. Власов.
Основи організації зв’язку. Навчальний посібник. –
Х.: Національна академія Національної гвардії України,
2014, с. 246-254.
2. К.В.Власов, І.М.Майборода, О.О.Казіміров, М.І.Новіков.
«Зв'язок і автоматизовані системи управління військами».
Навчальний посібник. Частина І. «Засоби зв’язку тактичної ланки
управління внутрішніх військ.» – Харків:
Академія ВВ МВС України, 2013, с. 149-155.
