Автоматизация скипового подъёмника

1.

Государственное автономное профессиональное
образовательное учреждение Свердловской области
Нижнетагильский горно- металлургический колледж
имени Е.А. и М.Е. Черепановых
Квалификационный экзамен
ПМ 04 Участие в модернизации отраслевого электрического и
электромеханического оборудования
Автоматизация скипового подъёмника
Выполнил:
А.Г. Корчагин
2017

2.

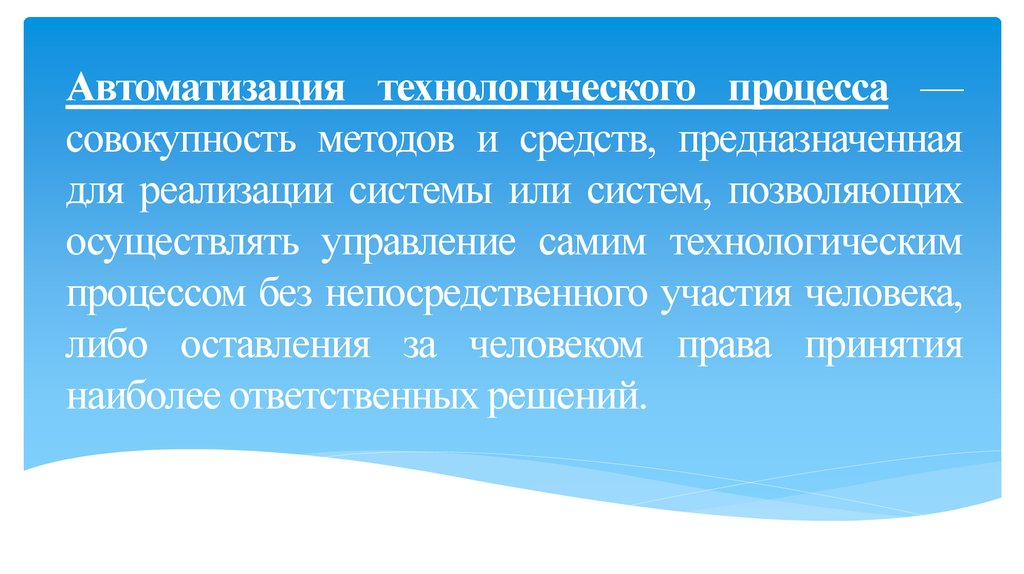

Автоматизация технологического процесса —
совокупность методов и средств, предназначенная
для реализации системы или систем, позволяющих
осуществлять управление самим технологическим
процессом без непосредственного участия человека,
либо оставления за человеком права принятия
наиболее ответственных решений.

3. Цель автоматизации

Основными целями автоматизации технологического процесса являются:
-сокращение численности обслуживающего персонала;
-увеличение объёмов выпускаемой продукции;
-повышение эффективности производственного процесса;
-повышение качества продукции;
-снижение расходов сырья;
-повышение ритмичности производства;
-повышение безопасности;
-повышение экологичности;
-повышение экономичности.

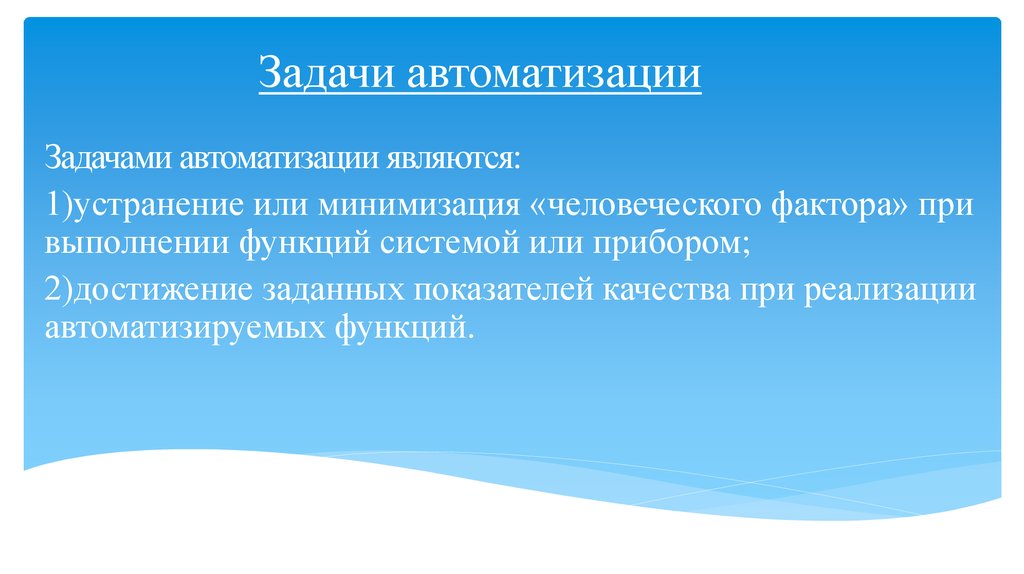

4. Задачи автоматизации

Задачами автоматизации являются:
1)устранение или минимизация «человеческого фактора» при
выполнении функций системой или прибором;
2)достижение заданных показателей качества при реализации
автоматизируемых функций.

5.

Предметом автоматизации является :
скиповой подъёмник.

6.

Для автоматизации заданного объекта был выбран контроллер
Siemens Simatic S7-1200. Выбор был исходя из условий
работы, цены, возможностей программирования.

7.

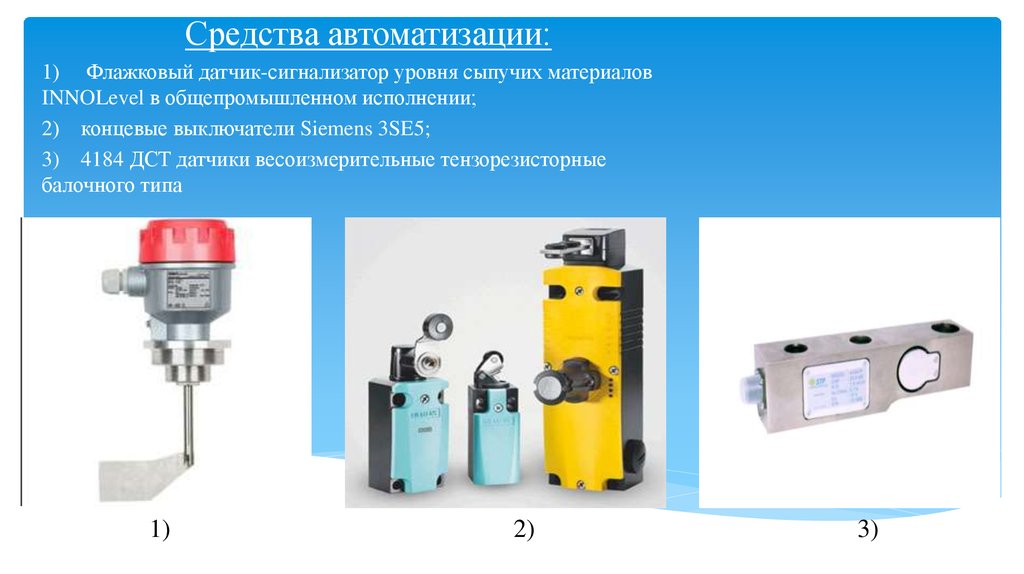

Средства автоматизации:
1) Флажковый датчик-сигнализатор уровня сыпучих материалов
INNOLevel в общепромышленном исполнении;
2) концевые выключатели Siemens 3SE5;
3) 4184 ДСТ датчики весоизмерительные тензорезисторные
балочного типа
1)
2)
3)

8. Функциональная схема автоматизации СП.

Уровень заполнения верхнего бункера
контролируется датчиком уровня 1-1 и
концевым выключателем 1-2 на пульте
управления. Ручное управление привода
задвижки 1-8 верхнего бункера
осуществляется кнопочным постом 1-10
через магнитный пускатель 1-9. При
использовании дозирования скипа по
весу доза угля взвешивается
силоизмерительным датчиком веса 2-4 и
выключателем на пульте управления 2-5.
Износ тормозных колодок
контролируется датчиком износа
колодок 3-3, который устанавливается в
здании подъёмной машины и концевым
выключателем 3-4 на пульте управления.
При чрезмерном износе тормозных
колодок увеличивается путь
перемещения тормозных тяг, что
приводит к срабатыванию датчика и
аварийному торможению машины.

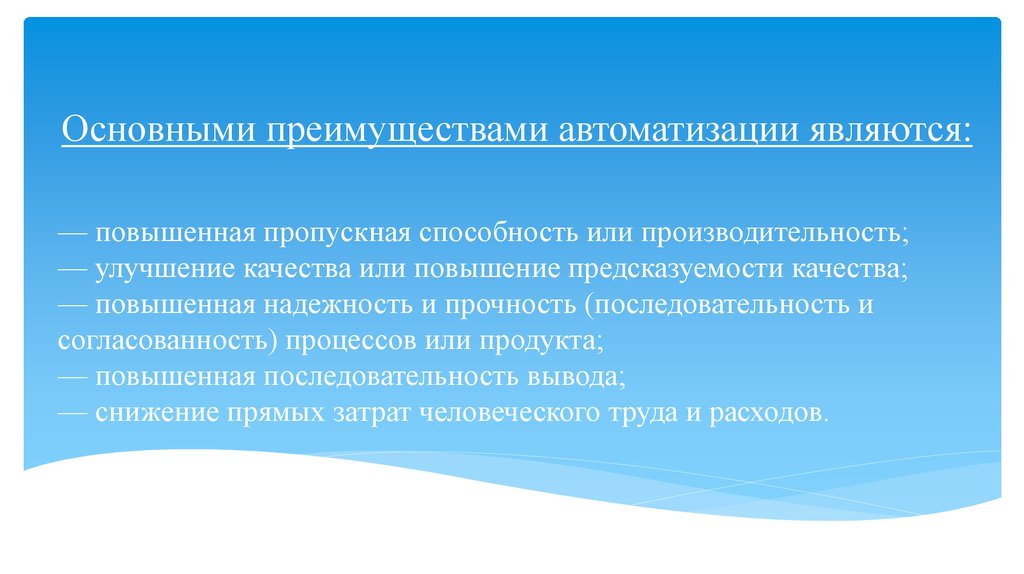

9. Основными преимуществами автоматизации являются:

— повышенная пропускная способность или производительность;
— улучшение качества или повышение предсказуемости качества;
— повышенная надежность и прочность (последовательность и
согласованность) процессов или продукта;
— повышенная последовательность вывода;
— снижение прямых затрат человеческого труда и расходов.

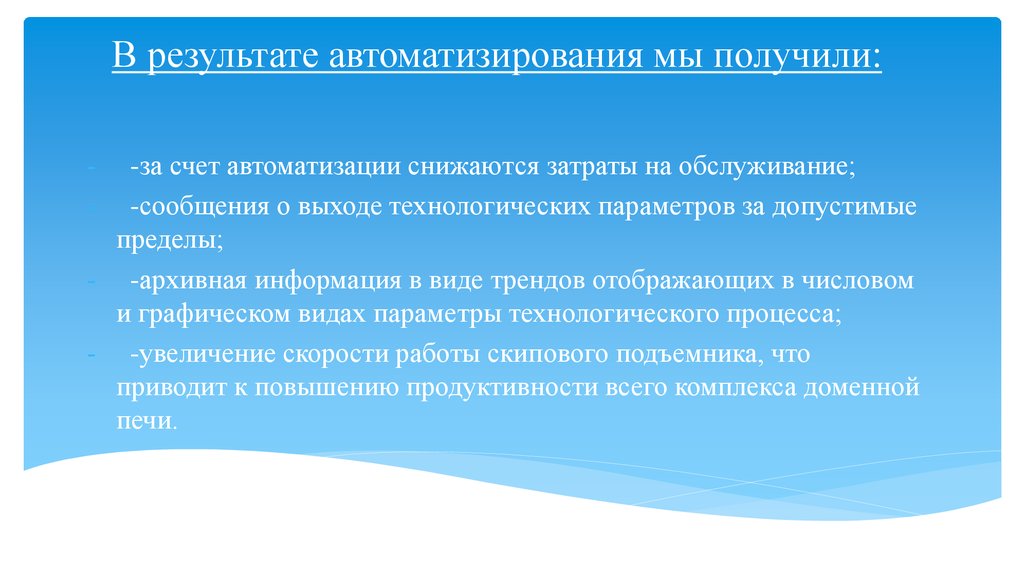

10. В результате автоматизирования мы получили:

-за счет автоматизации снижаются затраты на обслуживание;
-сообщения о выходе технологических параметров за допустимые
пределы;
- -архивная информация в виде трендов отображающих в числовом
и графическом видах параметры технологического процесса;
- -увеличение скорости работы скипового подъемника, что
приводит к повышению продуктивности всего комплекса доменной
печи.
-

11. Спасибо за внимание!
