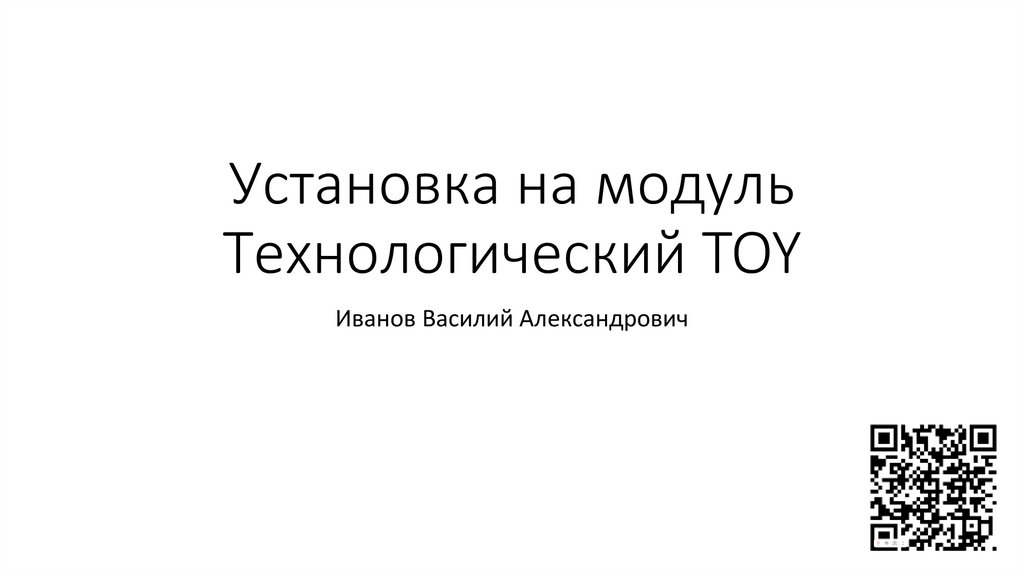

Установка на модуль TT

1. Установка на модуль Технологический TOY

Иванов Василий Александрович

2.

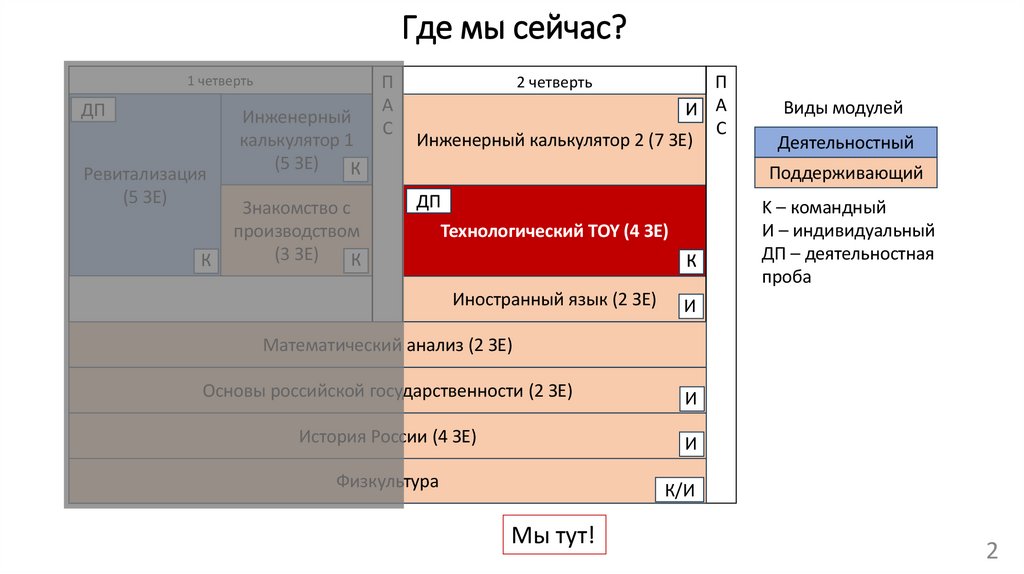

Где мы сейчас?
1 четверть
Ревитализация
(5 ЗЕ)
Инженерный
калькулятор 1
(5 ЗЕ)
П
А
С
2 четверть
Инженерный калькулятор 2 (7 ЗЕ)
Знакомство с
производством
(3 ЗЕ)
П
А
С
Виды модулей
Деятельностный
Поддерживающий
K – командный
И – индивидуальный
ДП – деятельностная
проба
Технологический TOY (4 ЗЕ)
Иностранный язык (2 ЗЕ)
И
Математический анализ (2 ЗЕ)
Основы российской государственности (2 ЗЕ)
И
История России (4 ЗЕ)
И
Физкультура
К/И
Мы тут!
2

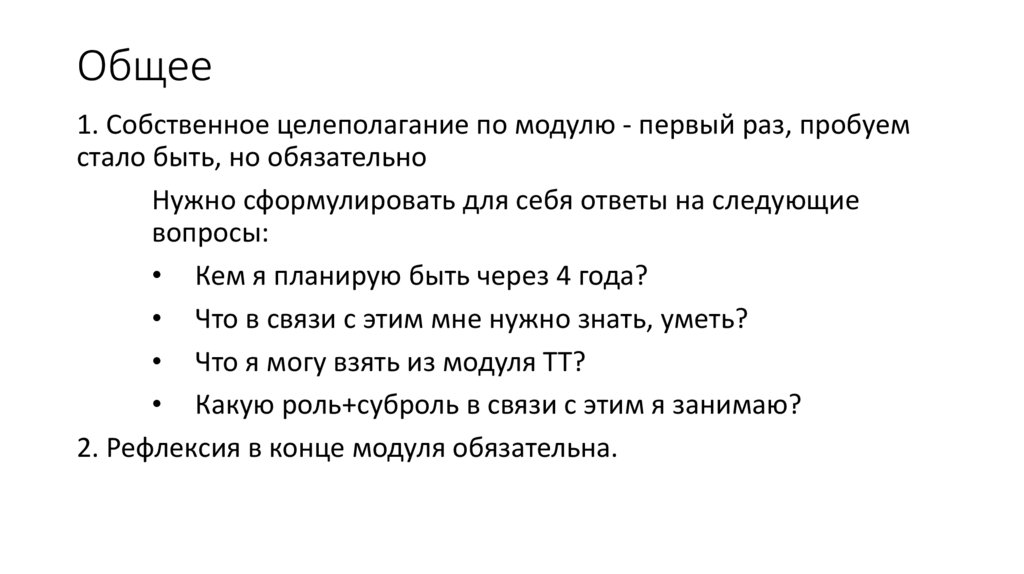

3. Общее

1. Собственное целеполагание по модулю - первый раз, пробуем
стало быть, но обязательно
Нужно сформулировать для себя ответы на следующие
вопросы:
• Кем я планирую быть через 4 года?
• Что в связи с этим мне нужно знать, уметь?
• Что я могу взять из модуля ТТ?
• Какую роль+суброль в связи с этим я занимаю?
2. Рефлексия в конце модуля обязательна.

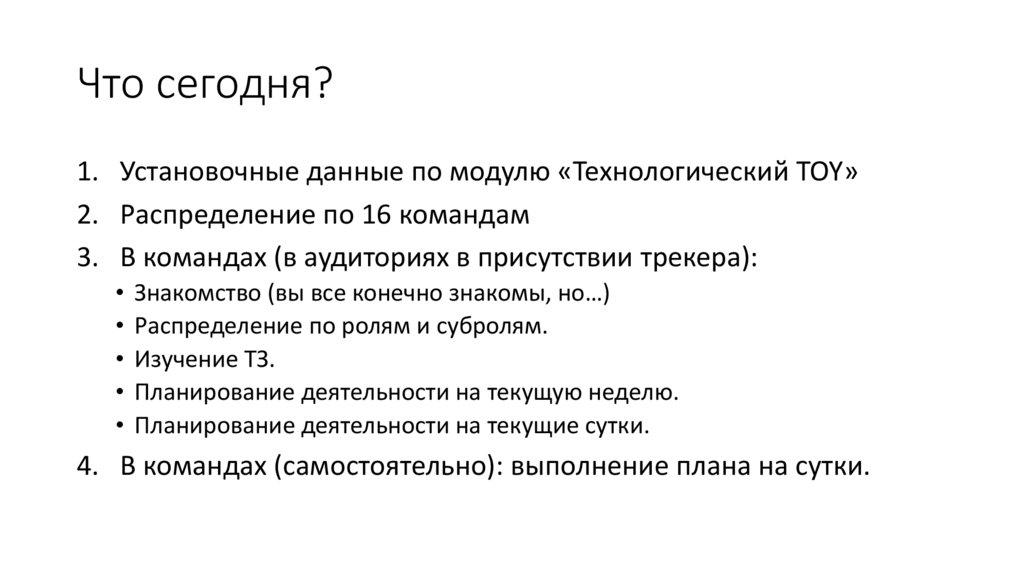

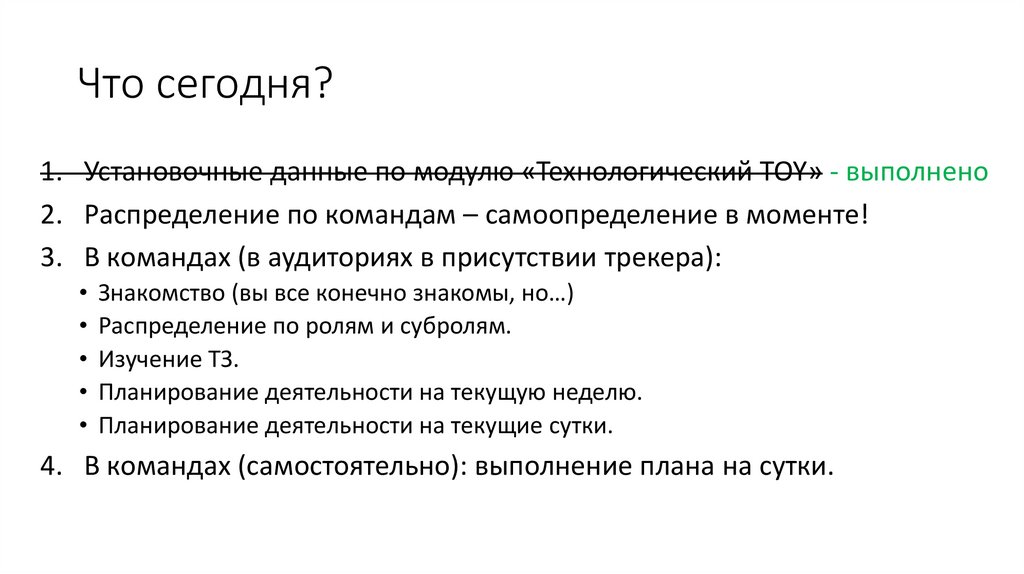

4. Что сегодня?

1. Установочные данные по модулю «Технологический TOY»
2. Распределение по 16 командам
3. В командах (в аудиториях в присутствии трекера):
• Знакомство (вы все конечно знакомы, но…)
• Распределение по ролям и субролям.
• Изучение ТЗ.
• Планирование деятельности на текущую неделю.
• Планирование деятельности на текущие сутки.
4. В командах (самостоятельно): выполнение плана на сутки.

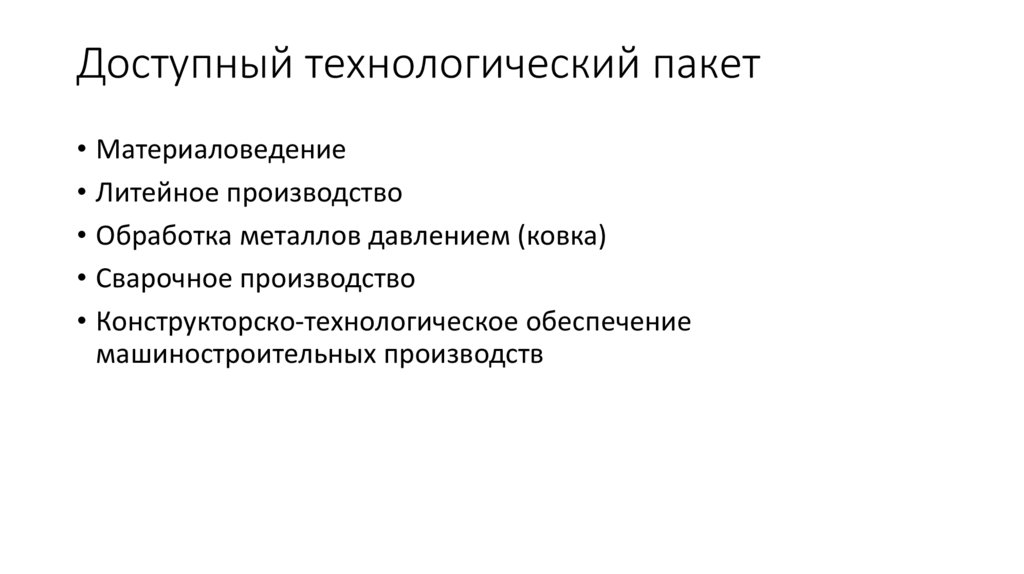

5. Доступный технологический пакет

• Материаловедение
• Литейное производство
• Обработка металлов давлением (ковка)
• Сварочное производство
• Конструкторско-технологическое обеспечение
машиностроительных производств

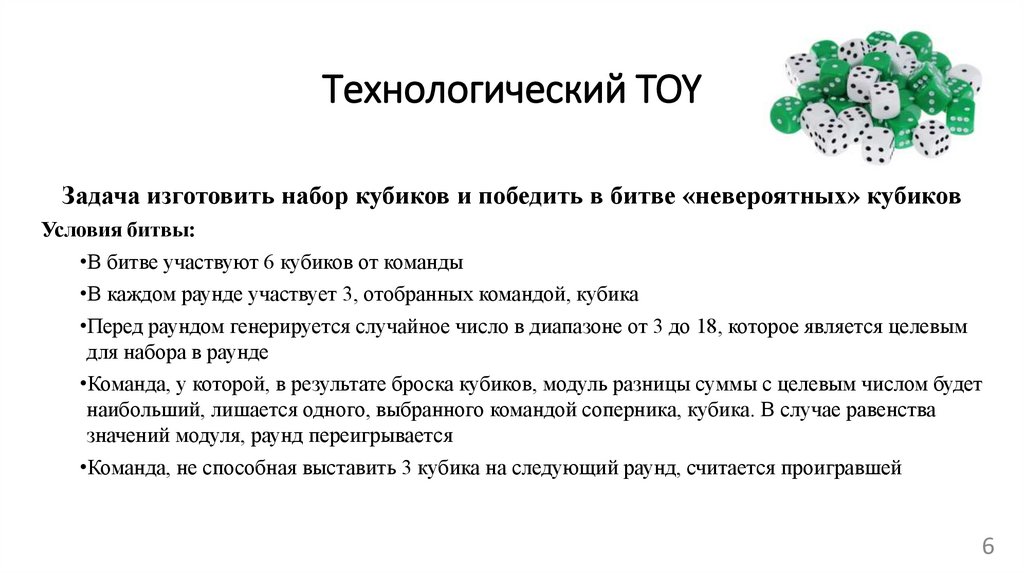

6.

Технологический TOY
Задача изготовить набор кубиков и победить в битве «невероятных» кубиков
Условия битвы:
•В битве участвуют 6 кубиков от команды
•В каждом раунде участвует 3, отобранных командой, кубика
•Перед раундом генерируется случайное число в диапазоне от 3 до 18, которое является целевым
для набора в раунде
•Команда, у которой, в результате броска кубиков, модуль разницы суммы с целевым числом будет
наибольший, лишается одного, выбранного командой соперника, кубика. В случае равенства
значений модуля, раунд переигрывается
•Команда, не способная выставить 3 кубика на следующий раунд, считается проигравшей
6

7.

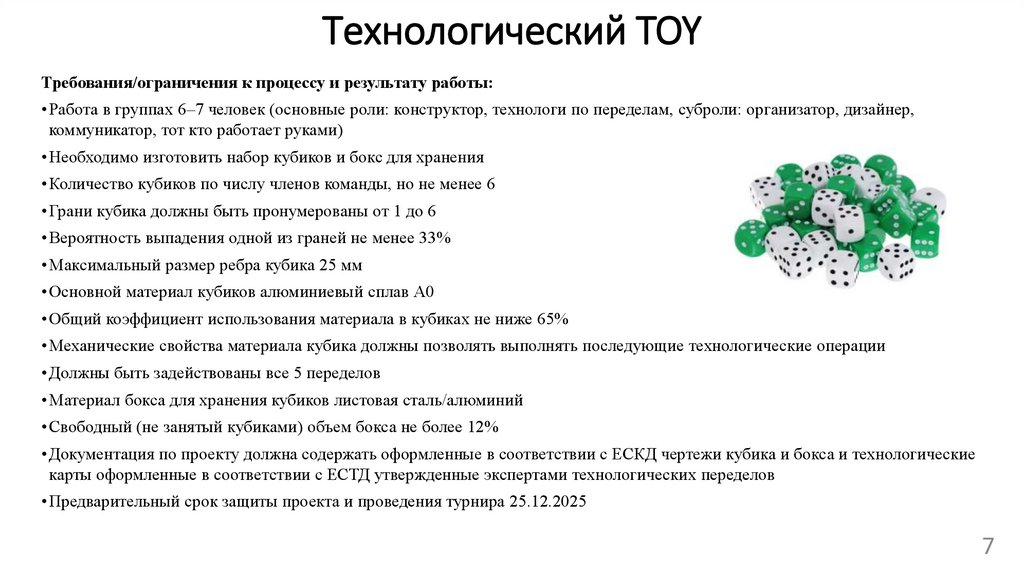

Технологический TOY
Требования/ограничения к процессу и результату работы:
• Работа в группах 6–7 человек (основные роли: конструктор, технологи по переделам, суброли: организатор, дизайнер,
коммуникатор, тот кто работает руками)
• Необходимо изготовить набор кубиков и бокс для хранения
• Количество кубиков по числу членов команды, но не менее 6
• Грани кубика должны быть пронумерованы от 1 до 6
• Вероятность выпадения одной из граней не менее 33%
• Максимальный размер ребра кубика 25 мм
• Основной материал кубиков алюминиевый сплав А0
• Общий коэффициент использования материала в кубиках не ниже 65%
• Механические свойства материала кубика должны позволять выполнять последующие технологические операции
• Должны быть задействованы все 5 переделов
• Материал бокса для хранения кубиков листовая сталь/алюминий
• Свободный (не занятый кубиками) объем бокса не более 12%
• Документация по проекту должна содержать оформленные в соответствии с ЕСКД чертежи кубика и бокса и технологические
карты оформленные в соответствии с ЕСТД утвержденные экспертами технологических переделов
• Предварительный срок защиты проекта и проведения турнира 25.12.2025
7

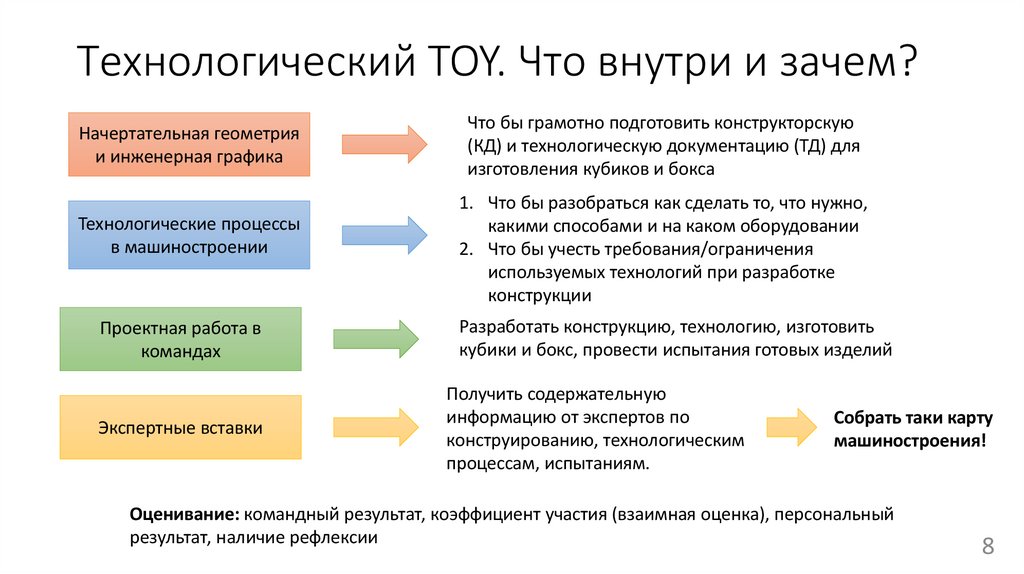

8. Технологический TOY. Что внутри и зачем?

Начертательная геометрия
и инженерная графика
Технологические процессы
в машиностроении
Что бы грамотно подготовить конструкторскую
(КД) и технологическую документацию (ТД) для
изготовления кубиков и бокса
1. Что бы разобраться как сделать то, что нужно,
какими способами и на каком оборудовании
2. Что бы учесть требования/ограничения
используемых технологий при разработке
конструкции
Проектная работа в
командах
Разработать конструкцию, технологию, изготовить
кубики и бокс, провести испытания готовых изделий
Экспертные вставки
Получить содержательную
информацию от экспертов по
конструированию, технологическим
процессам, испытаниям.
Собрать таки карту
машиностроения!
Оценивание: командный результат, коэффициент участия (взаимная оценка), персональный
результат, наличие рефлексии
8

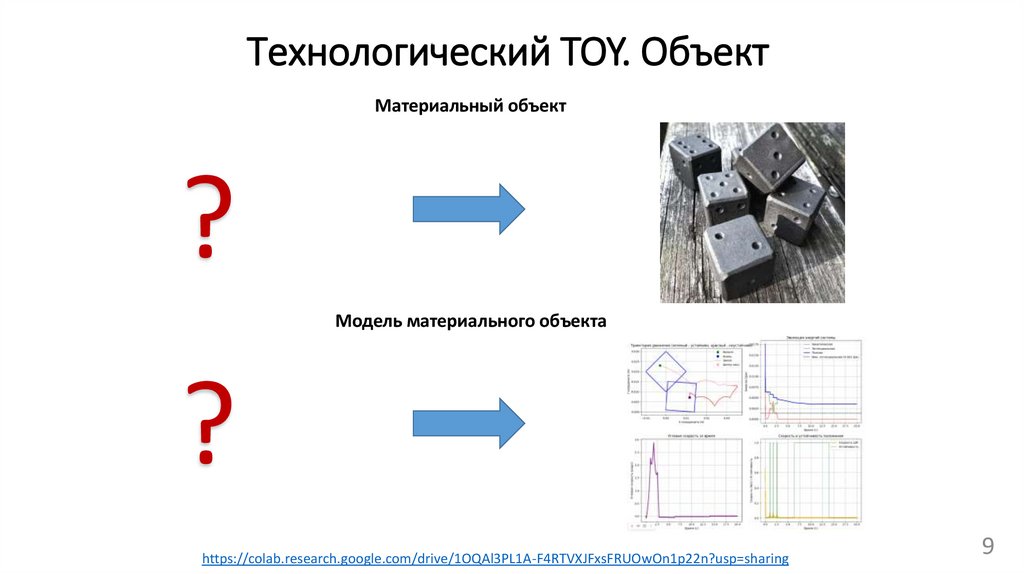

9.

Технологический TOY. Объект
Материальный объект
?
Модель материального объекта
?
https://colab.research.google.com/drive/1OQAl3PL1A-F4RTVXJFxsFRUOwOn1p22n?usp=sharing
9

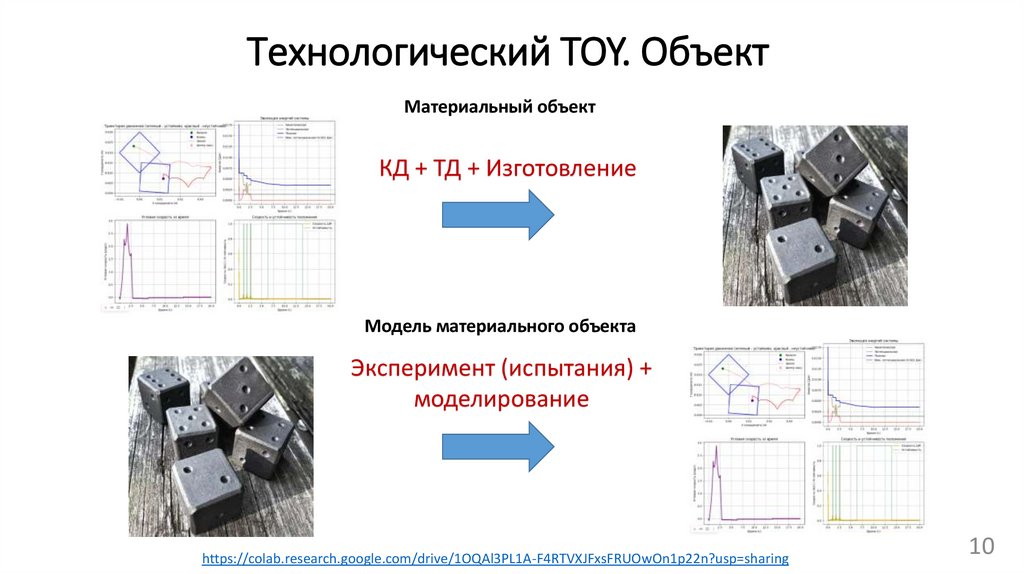

10.

Технологический TOY. Объект
Материальный объект
КД + ТД + Изготовление
Модель материального объекта
Эксперимент (испытания) +
моделирование
https://colab.research.google.com/drive/1OQAl3PL1A-F4RTVXJFxsFRUOwOn1p22n?usp=sharing
10

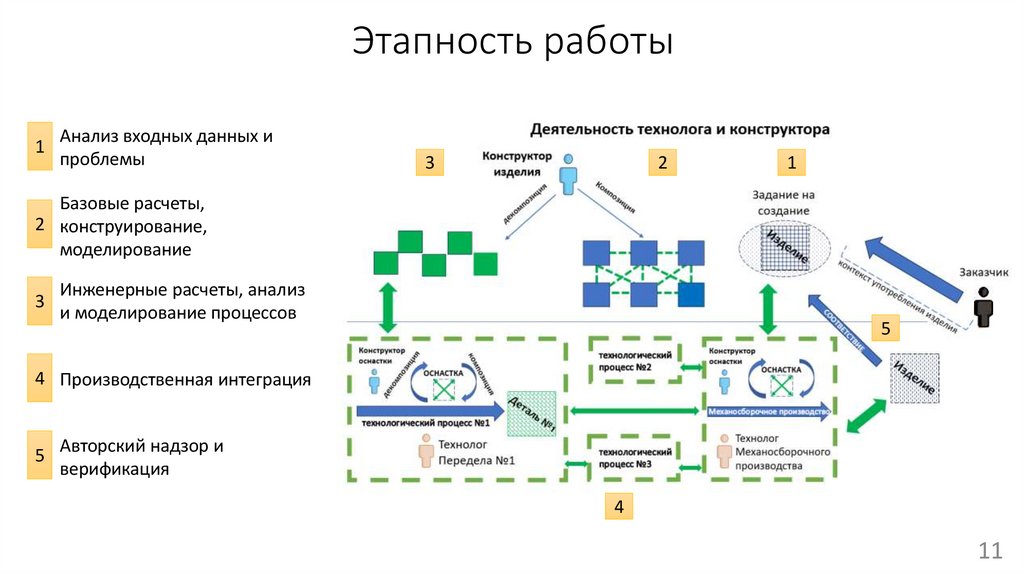

11. Этапность работы

1
Анализ входных данных и
проблемы
3
2
1
Базовые расчеты,
2 конструирование,
моделирование
3
Инженерные расчеты, анализ
и моделирование процессов
5
4 Производственная интеграция
5
Авторский надзор и
верификация
4
11

12.

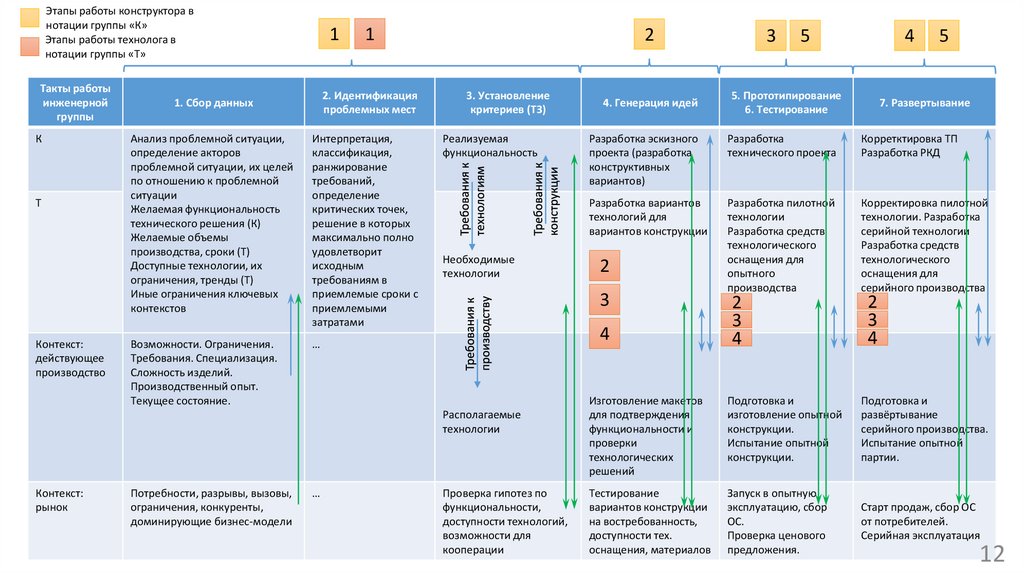

Этапы работы конструктора в
нотации группы «К»
Этапы работы технолога в
нотации группы «Т»
1
Такты работы
инженерной
группы
2. Идентификация
проблемных мест
К
Т
Контекст:
действующее
производство
1. Сбор данных
1
Анализ проблемной ситуации,
определение акторов
проблемной ситуации, их целей
по отношению к проблемной
ситуации
Желаемая функциональность
технического решения (К)
Желаемые объемы
производства, сроки (Т)
Доступные технологии, их
ограничения, тренды (Т)
Иные ограничения ключевых
контекстов
Интерпретация,
классификация,
ранжирование
требований,
определение
критических точек,
решение в которых
максимально полно
удовлетворит
исходным
требованиям в
приемлемые сроки с
приемлемыми
затратами
Возможности. Ограничения.
Требования. Специализация.
Сложность изделий.
Производственный опыт.
Текущее состояние.
…
2
3. Установление
критериев (ТЗ)
Реализуемая
функциональность
Необходимые
технологии
Потребности, разрывы, вызовы,
ограничения, конкуренты,
доминирующие бизнес-модели
…
4
5. Прототипирование
6. Тестирование
5
7. Развертывание
Разработка
технического проекта
Корретктировка ТП
Разработка РКД
Разработка вариантов
технологий для
вариантов конструкции
Разработка пилотной
технологии
Разработка средств
технологического
оснащения для
опытного
производства
Корректировка пилотной
технологии. Разработка
серийной технологии
Разработка средств
технологического
оснащения для
серийного производства
Изготовление макетов
для подтверждения
функциональности и
проверки
технологических
решений
Подготовка и
изготовление опытной
конструкции.
Испытание опытной
конструкции.
Подготовка и
развёртывание
серийного производства.
Испытание опытной
партии.
Тестирование
вариантов конструкции
на востребованность,
доступности тех.
оснащения, материалов
Запуск в опытную
эксплуатацию, сбор
ОС.
Проверка ценового
предложения.
Старт продаж, сбор ОС
от потребителей.
Серийная эксплуатация
2
4
Проверка гипотез по
функциональности,
доступности технологий,
возможности для
кооперации
5
Разработка эскизного
проекта (разработка
конструктивных
вариантов)
3
Располагаемые
технологии
Контекст:
рынок
4. Генерация идей
3
2
3
4
2
3
4
12

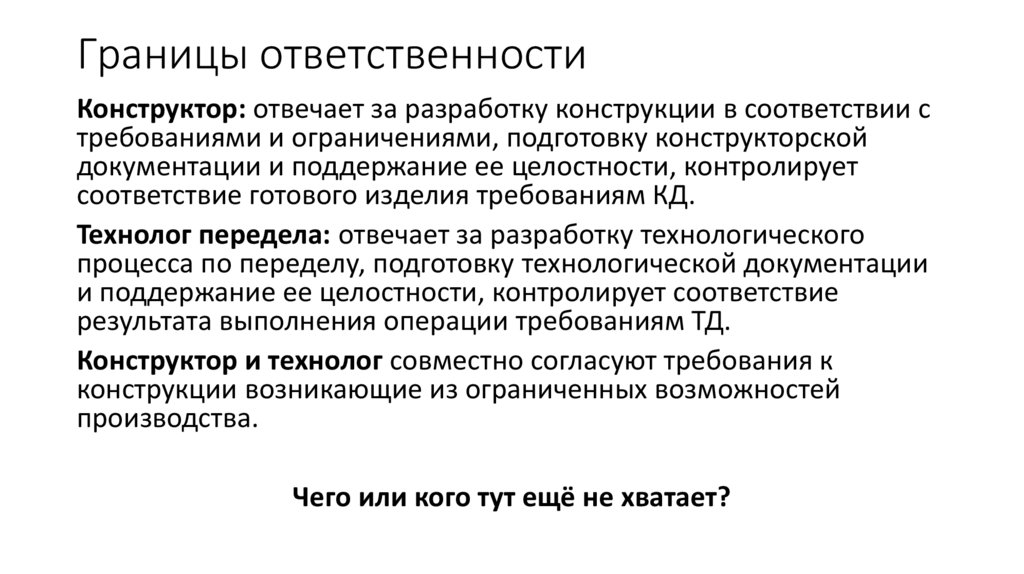

13. Границы ответственности

Конструктор: отвечает за разработку конструкции в соответствии с
требованиями и ограничениями, подготовку конструкторской
документации и поддержание ее целостности, контролирует
соответствие готового изделия требованиям КД.
Технолог передела: отвечает за разработку технологического
процесса по переделу, подготовку технологической документации
и поддержание ее целостности, контролирует соответствие
результата выполнения операции требованиям ТД.
Конструктор и технолог совместно согласуют требования к
конструкции возникающие из ограниченных возможностей
производства.
Чего или кого тут ещё не хватает?

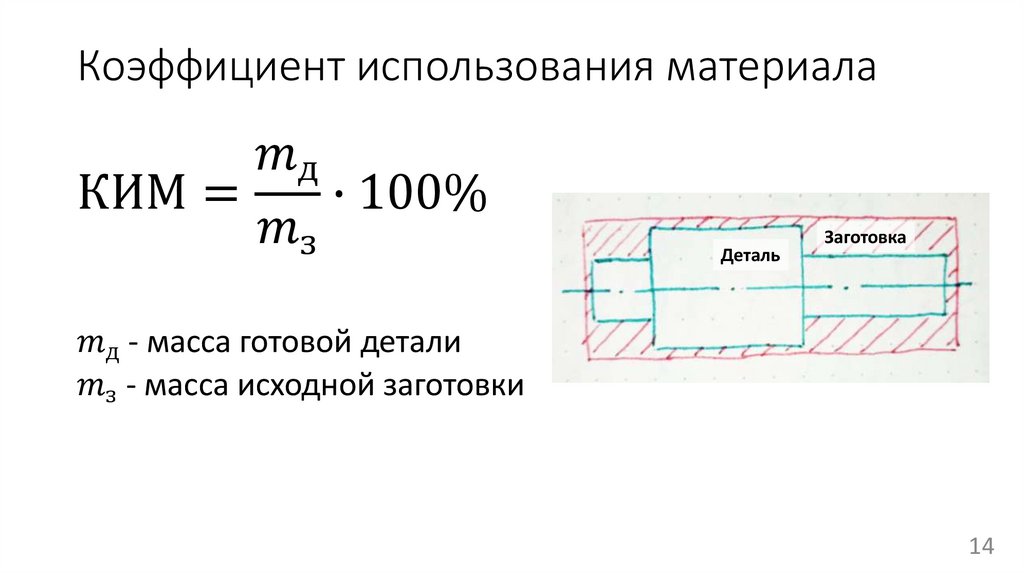

14. Коэффициент использования материала
