00 Состав задач для зачета

1. СОСТАВ ЗАДАЧ

Требования для зачета

2. Состав задач для зачета

1. Титульный лист
2. Задание (выдает преподаватель)
3. Подоснова задания (выдает преподаватель)
4. Задача 1. Конструкции для монтажа.
5. Задача 2. Ведомость объемов работ.
6. Задача 3. Калькуляция трудовых затрат.
7. Задача 4. График производства работ.
8. Задача 5. Выбор монтажного крана.
9. Задача 6. Технологическая схема монтажа.

3. Одноэтажное промышленное здание Ж/Б каркаса

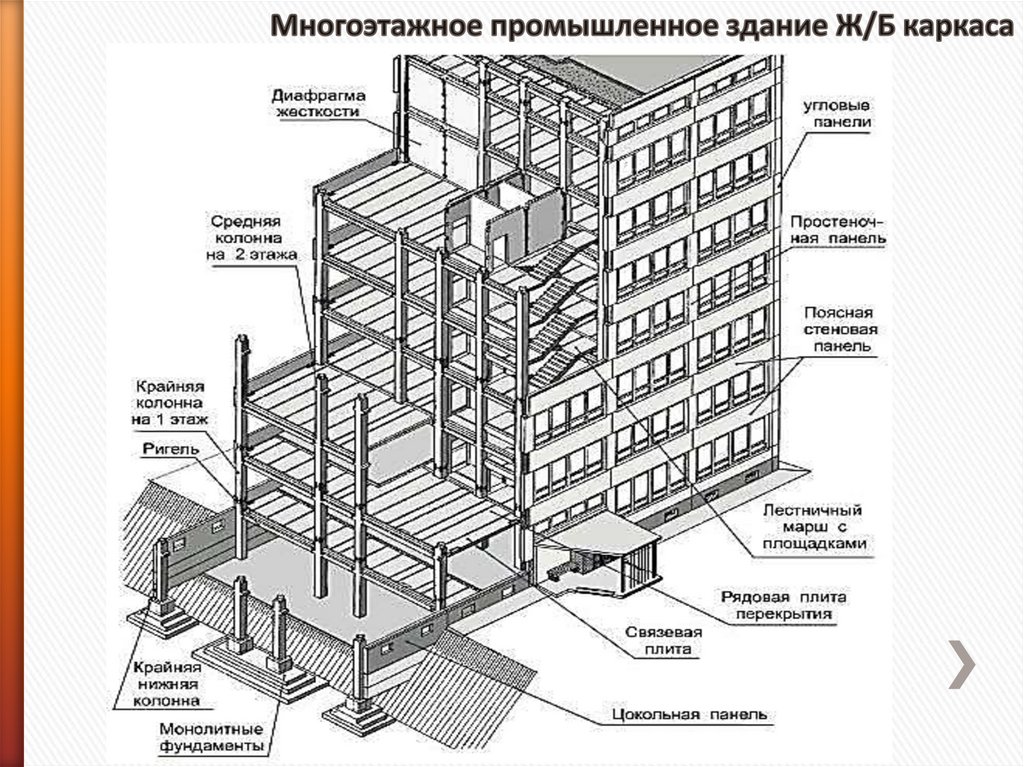

4. Многоэтажное промышленное здание Ж/Б каркаса

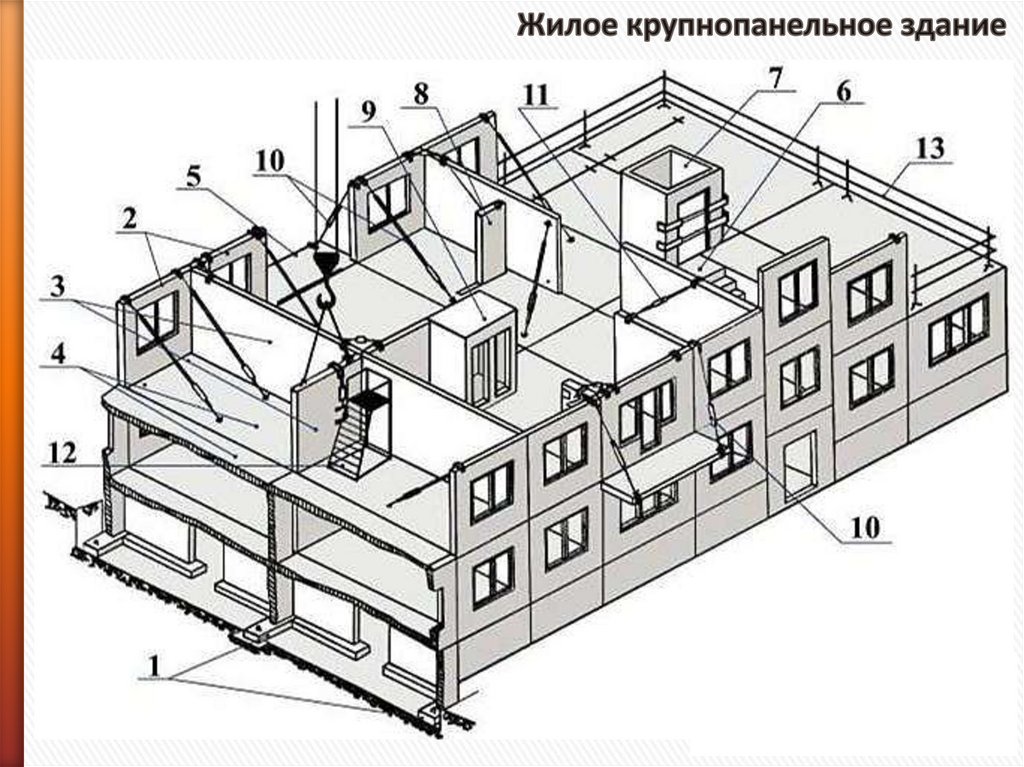

5.

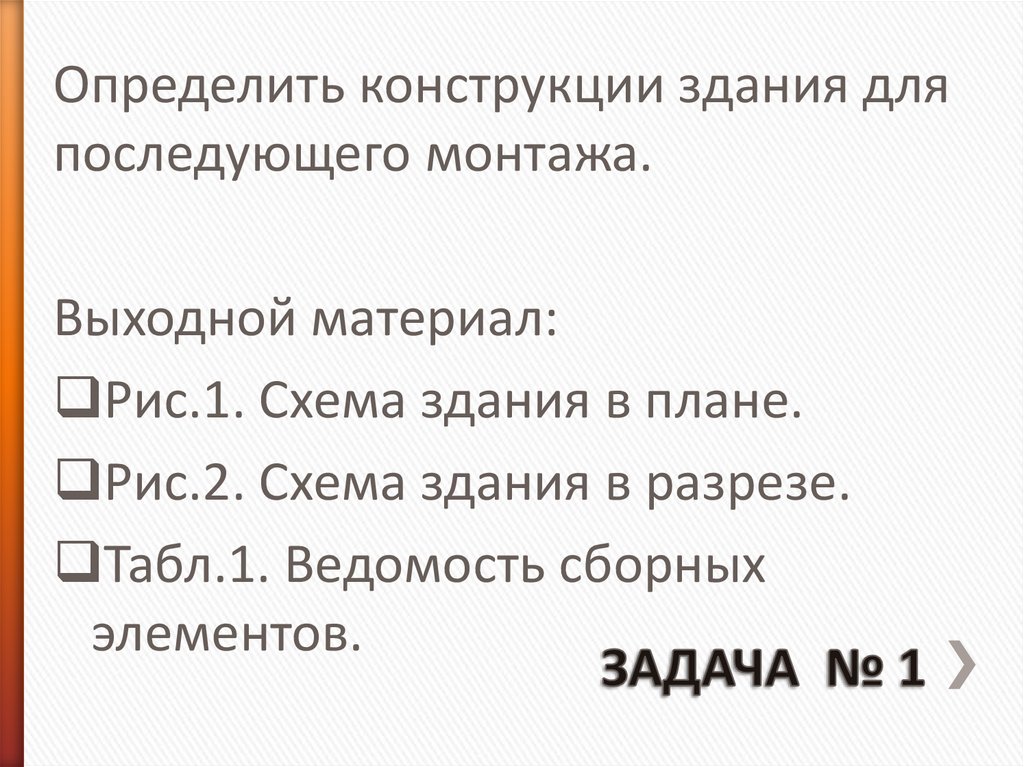

6. ЗАДАЧА № 1

Определить конструкции здания для
последующего монтажа.
Выходной материал:
Рис.1. Схема здания в плане.
Рис.2. Схема здания в разрезе.
Табл.1. Ведомость сборных
элементов.

7.

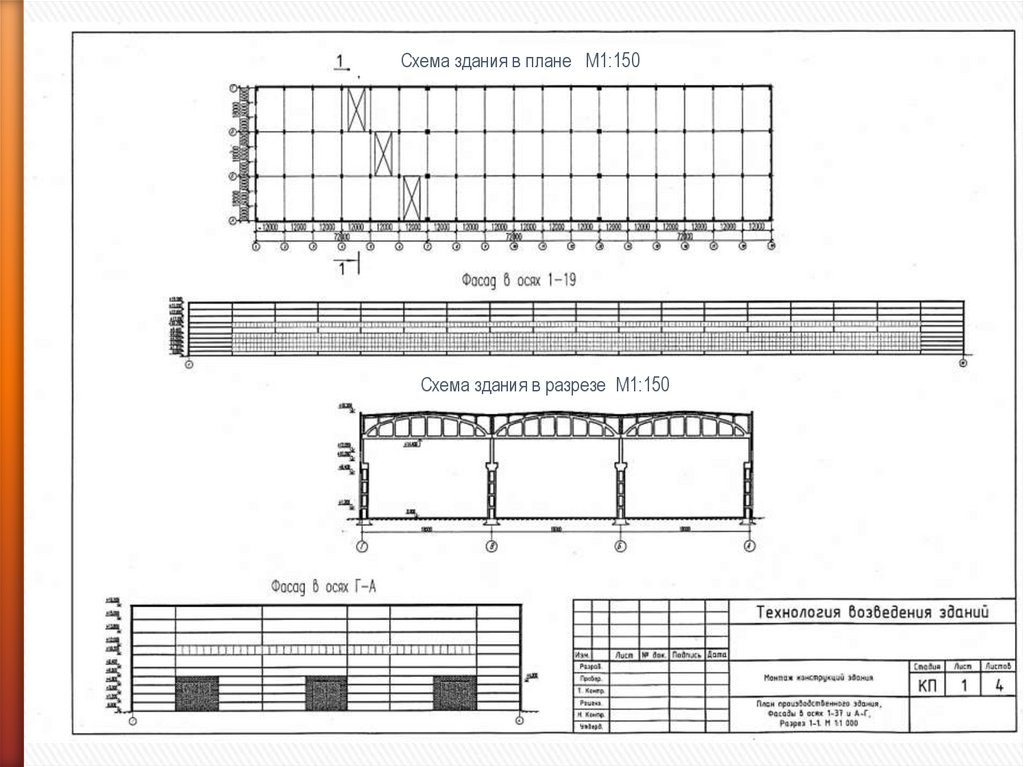

Схема здания в плане М1:150
Схема здания в разрезе М1:150

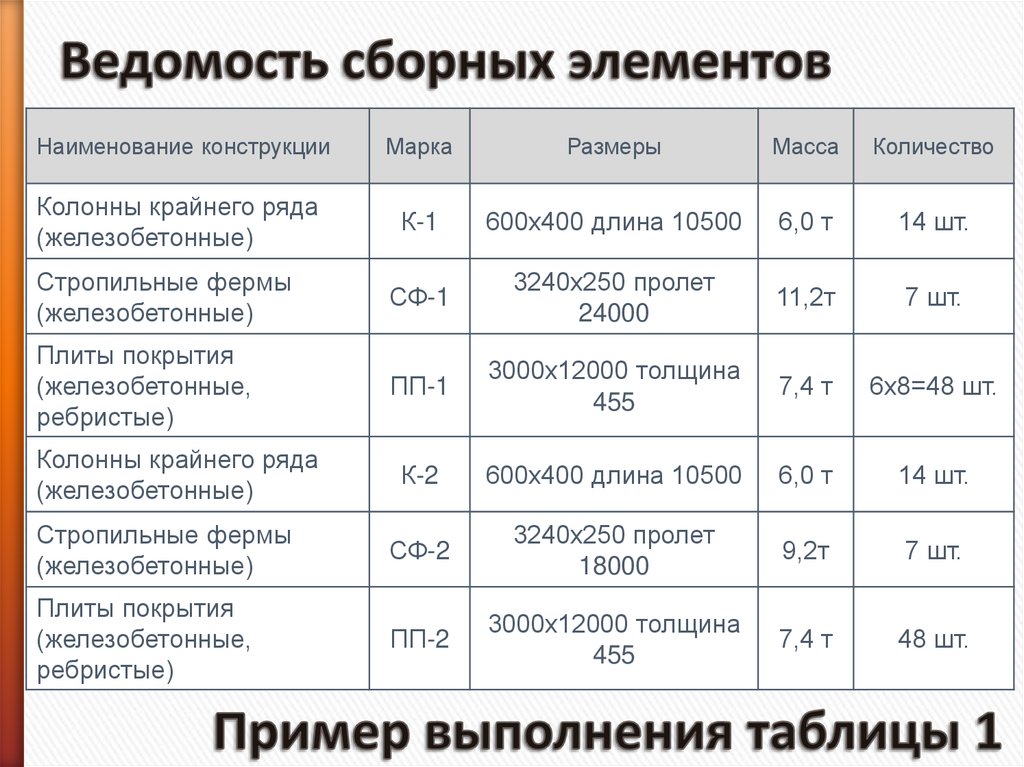

8. Ведомость сборных элементов

Наименование конструкции
Марка
Размеры
Масса
Количество
Колонны крайнего ряда
(железобетонные)
К-1
600х400 длина 10500
6,0 т
14 шт.
Стропильные фермы
(железобетонные)
СФ-1
3240х250 пролет
24000
11,2т
7 шт.
Плиты покрытия
(железобетонные,
ребристые)
ПП-1
3000х12000 толщина
455
7,4 т
6х8=48 шт.
Колонны крайнего ряда
(железобетонные)
К-2
600х400 длина 10500
6,0 т
14 шт.
Стропильные фермы
(железобетонные)
СФ-2
3240х250 пролет
18000
9,2т
7 шт.
Плиты покрытия
(железобетонные,
ребристые)
ПП-2
3000х12000 толщина
455
7,4 т
48 шт.

9. ЗАДАЧА № 2

Определить и подсчитать объемы
монтажных работ.
Выходной материал:
Табл.2. Ведомость объемов работ.

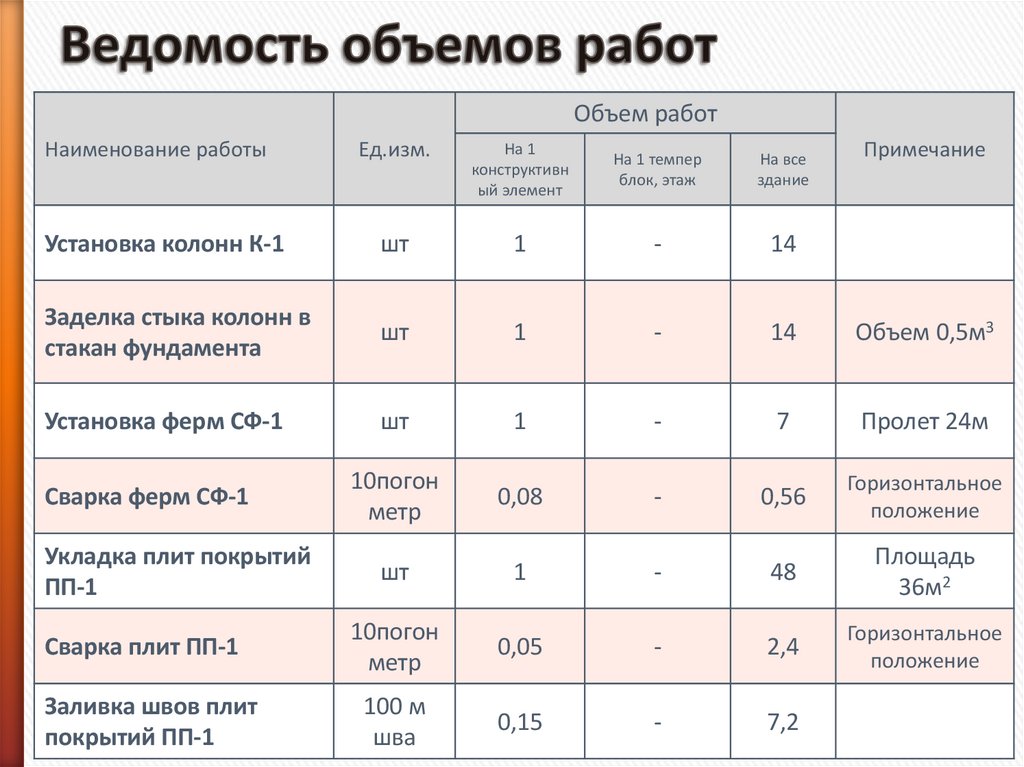

10. Ведомость объемов работ

Объем работ
Наименование работы
Ед.изм.
На 1
конструктивн
ый элемент
На 1 темпер
блок, этаж
На все
здание
Установка колонн К-1
шт
1
-
14
Заделка стыка колонн в
стакан фундамента
шт
1
-
14
Объем 0,5м3
Установка ферм СФ-1
шт
1
-
7
Пролет 24м
Сварка ферм СФ-1
10погон
метр
0,08
-
0,56
Горизонтальное
положение
шт
1
-
48
Площадь
36м2
Сварка плит ПП-1
10погон
метр
0,05
-
2,4
Горизонтальное
положение
Заливка швов плит
покрытий ПП-1
100 м
шва
0,15
-
7,2
Укладка плит покрытий
ПП-1
Примечание

11. ЗАДАЧА № 3

Определить и подсчитать
трудоемкость монтажных работ.
Выходной материал:
Табл.3. Калькуляция трудовых
затрат.

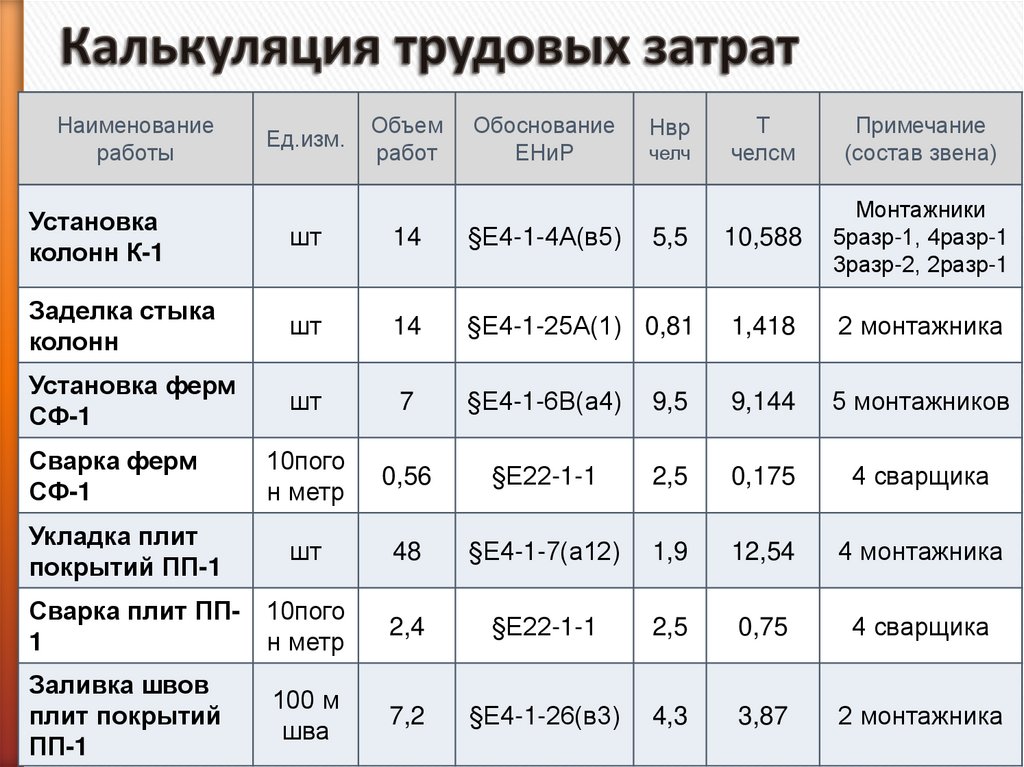

12. Калькуляция трудовых затрат

Наименование
работы
Ед.изм.
Объем
работ
Обоснование
ЕНиР
Нвр
челч
Т
челсм
Примечание
(состав звена)
Установка
колонн К-1
шт
14
§Е4-1-4А(в5)
5,5
10,588
Монтажники
5разр-1, 4разр-1
3разр-2, 2разр-1
Заделка стыка
колонн
шт
14
§Е4-1-25А(1) 0,81
1,418
2 монтажника
Установка ферм
СФ-1
шт
7
§Е4-1-6В(а4)
9,5
9,144
5 монтажников
Сварка ферм
СФ-1
10пого
н метр
0,56
§Е22-1-1
2,5
0,175
4 сварщика
Укладка плит
покрытий ПП-1
шт
48
§Е4-1-7(а12)
1,9
12,54
4 монтажника
Сварка плит ПП1
10пого
н метр
2,4
§Е22-1-1
2,5
0,75
4 сварщика
Заливка швов
плит покрытий
ПП-1
100 м
шва
7,2
§Е4-1-26(в3)
4,3
3,87
2 монтажника

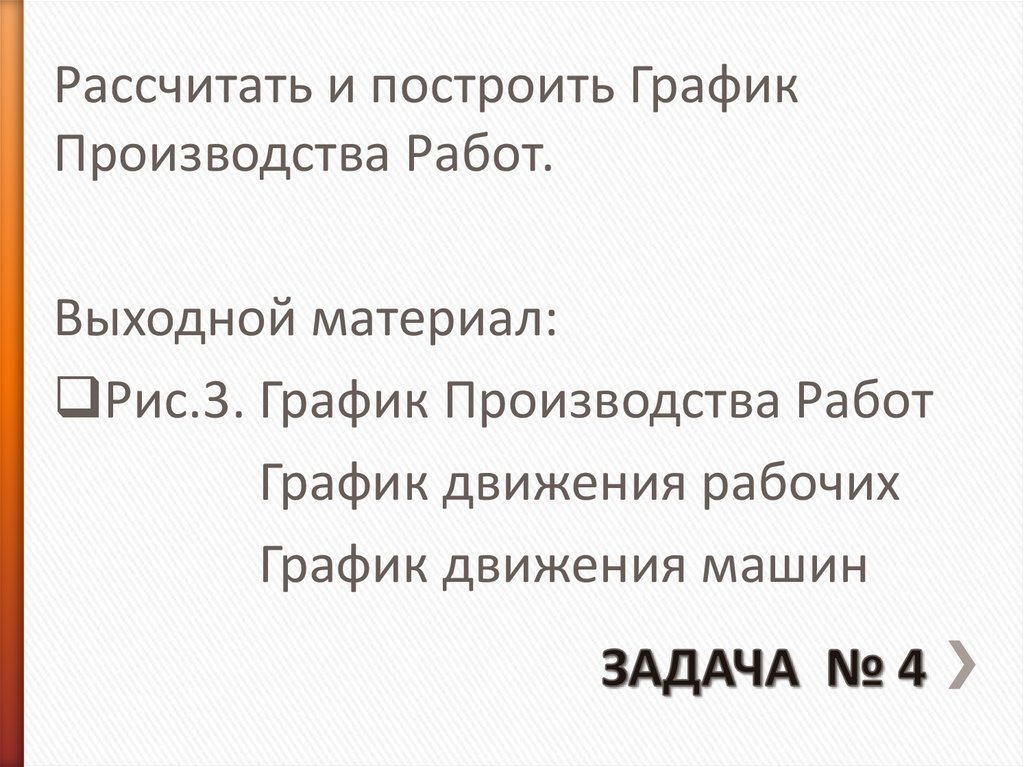

13. ЗАДАЧА № 4

Рассчитать и построить График
Производства Работ.
Выходной материал:
Рис.3. График Производства Работ
График движения рабочих
График движения машин

14.

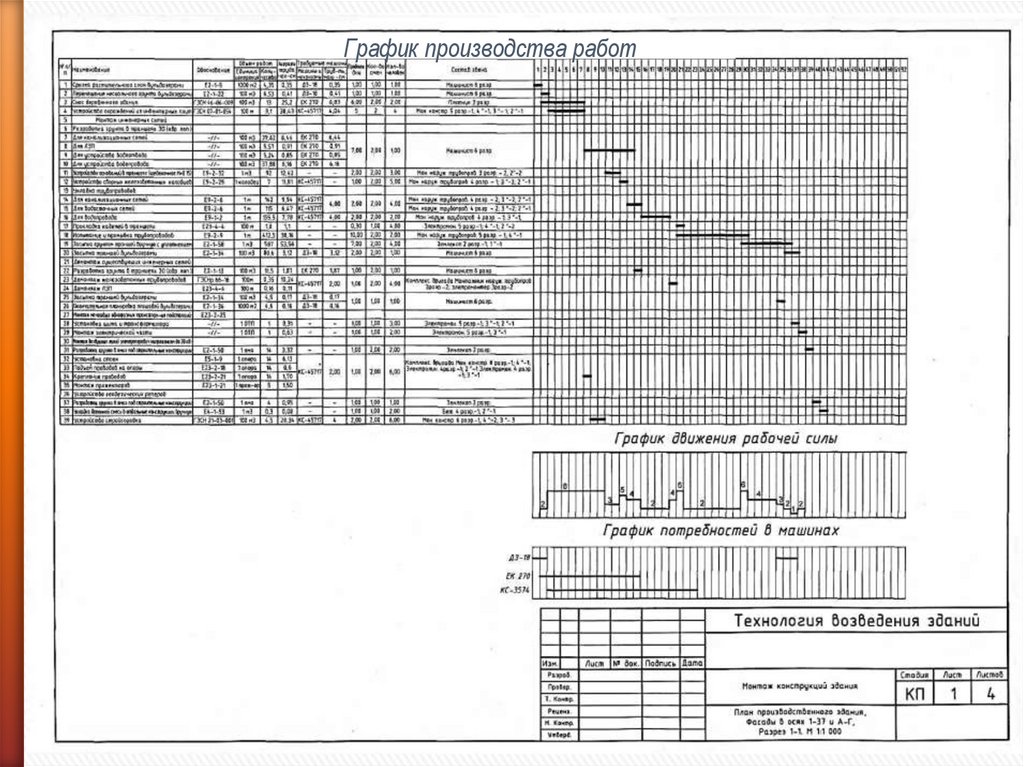

График производства работ

15. ЗАДАЧА № 5

Выбрать кран для монтажа.
Выходной материал:
Рис.4. Схема выбора крана.
Рис.5. График грузоподъемности
крана с вашими данными.

16.

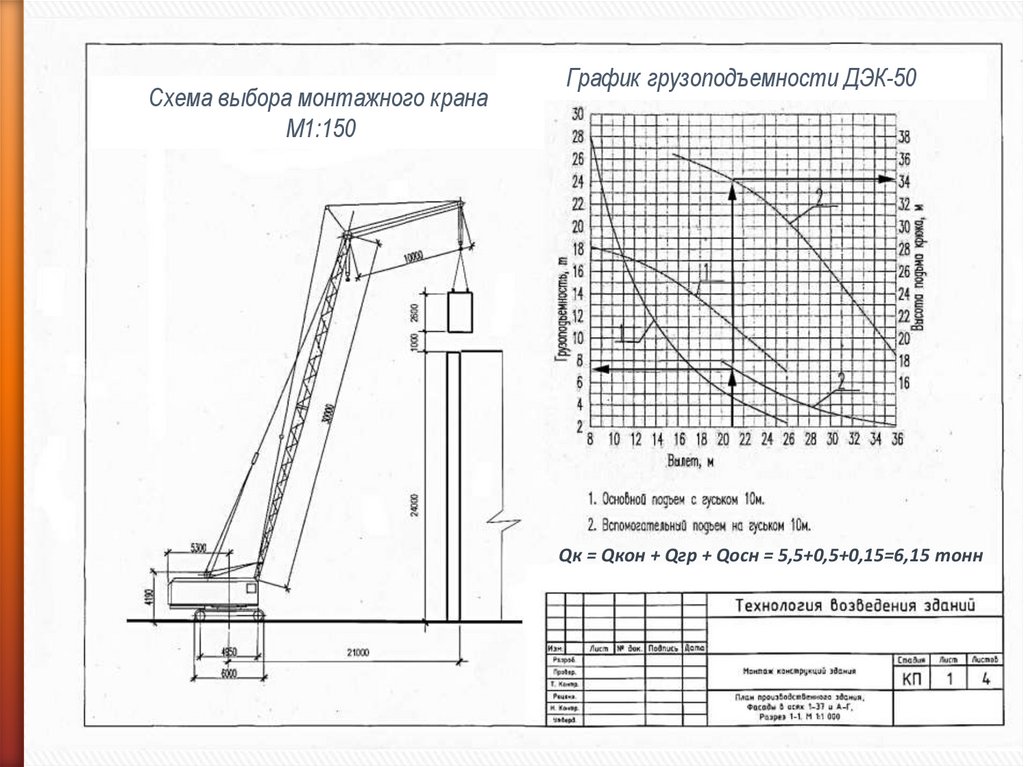

Схема выбора монтажного крана
М1:150
График грузоподъемности ДЭК-50
Qк = Qкон + Qгр + Qосн = 5,5+0,5+0,15=6,15 тонн

17. ЗАДАЧА № 6

Разработать технологическую карту
на монтаж одной конструкции.
Выходной материал:
Рис.6. Схема монтажа конструкции
в плане и в разрезе.

18.

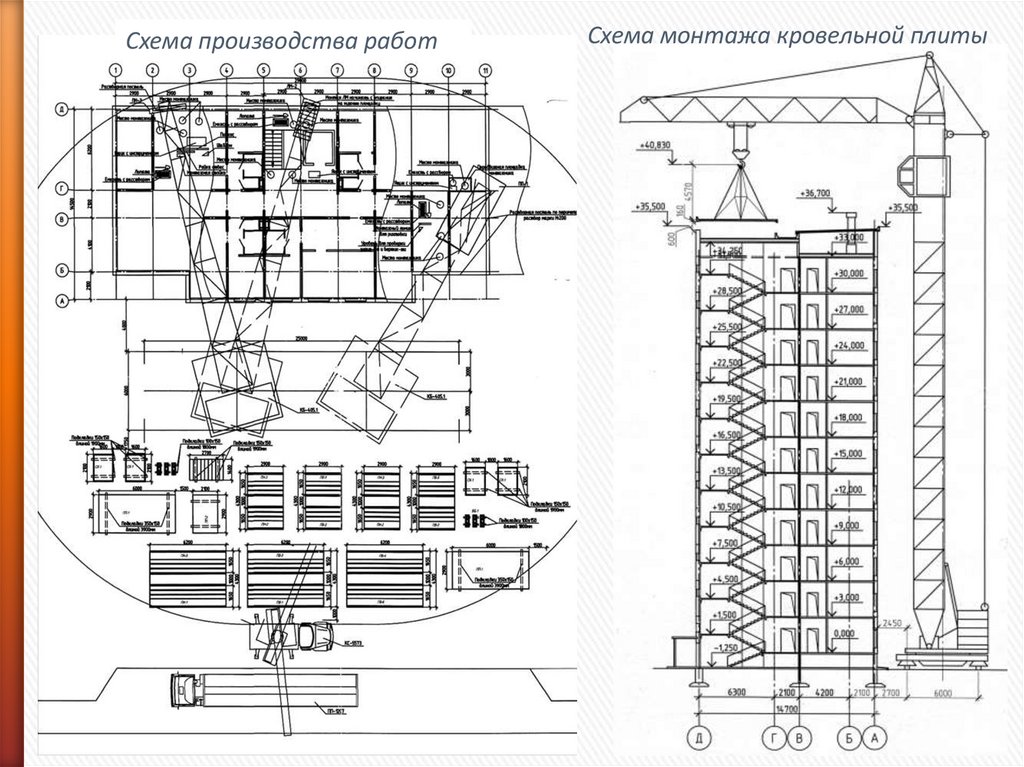

Схема производства работ
Схема монтажа кровельной плиты

19.

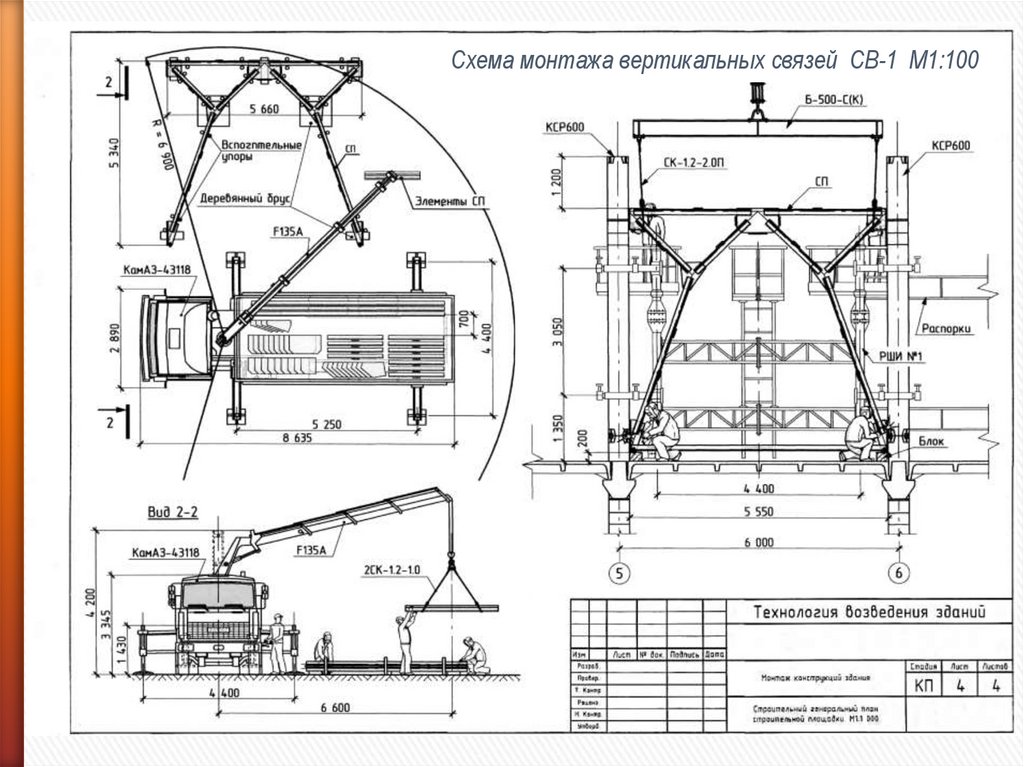

Схема монтажа вертикальных связей СВ-1 М1:100
