глазомерная, полярная , маршрутная съемка

1. Глазомерная, полярная и маршрутная съёмка местности.

© Полшкова В.В., 2018

2.

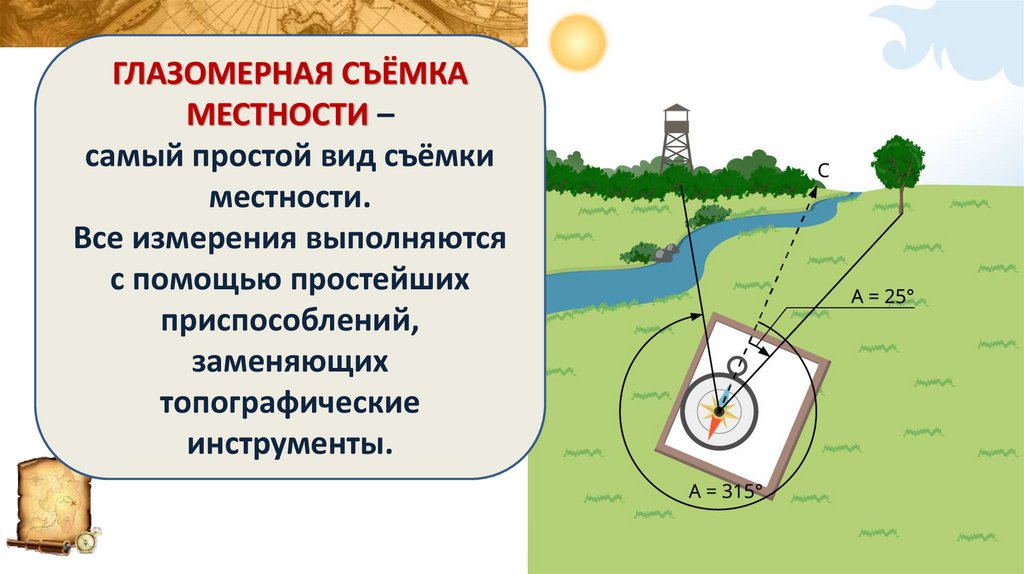

ГЛАЗОМЕРНАЯ СЪЁМКА
МЕСТНОСТИ –
самый простой вид съёмки
местности.
Все измерения выполняются
с помощью простейших
приспособлений,
заменяющих
топографические
инструменты.
© Полшкова В.В., 2018

3.

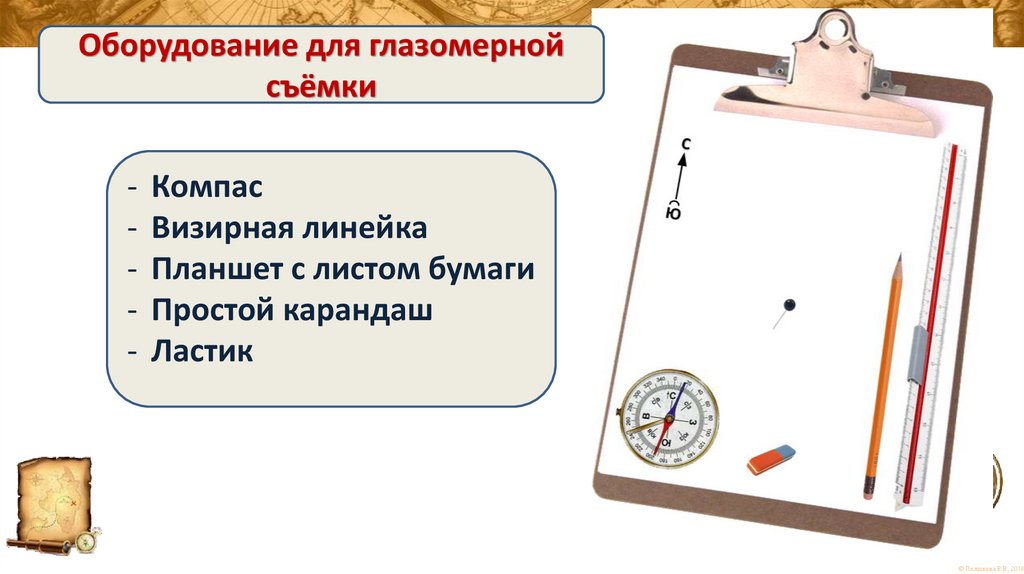

Оборудование для глазомерной
съёмки
- Компас
- Визирная линейка
- Планшет с листом бумаги
- Простой карандаш
- Ластик
© Полшкова В.В., 2018

4.

Во время глазомерной съёмки расстояния
часто измеряют шагами
Для этого рулеткой откладывают
определенное расстояние, 50 м или 100
м, проходят это расстояние обычным
шагом, считая количество шагов.
100 м = 10 000 см
10 000 см : 165 шагов = 60 см
Необходимое условие глазомерной
съемки – умение пользоваться компасом
© Полшкова В.В., 2018

5.

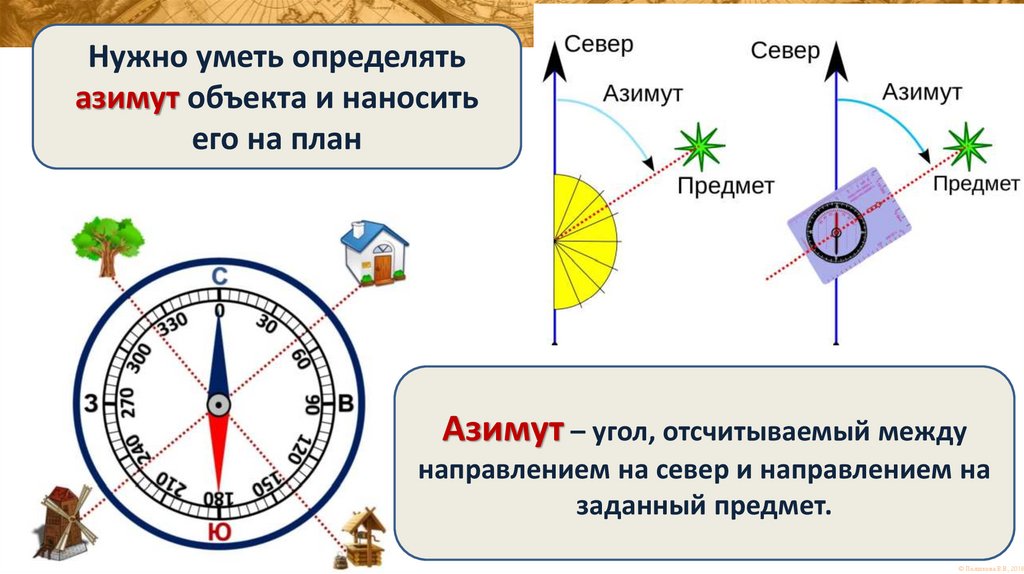

Нужно уметь определять
азимут объекта и наносить
его на план
Азимут – угол, отсчитываемый между
направлением на север и направлением на
заданный предмет.
© Полшкова В.В., 2018

6.

Полярная съемка — глазомерная съемка, при которой
наблюдатель постоянно располагается в одной точке (точке
полюса).
Для точки полюса подойдет место, с которого хорошо видна вся снимаемая
территория.
Для начала работы нужно сориентировать планшет, то есть
поворачивать его до тех пор, пока синяя стрелка компаса не
будет совпадать с буквой С (север).
© Полшкова В.В., 2018

7.

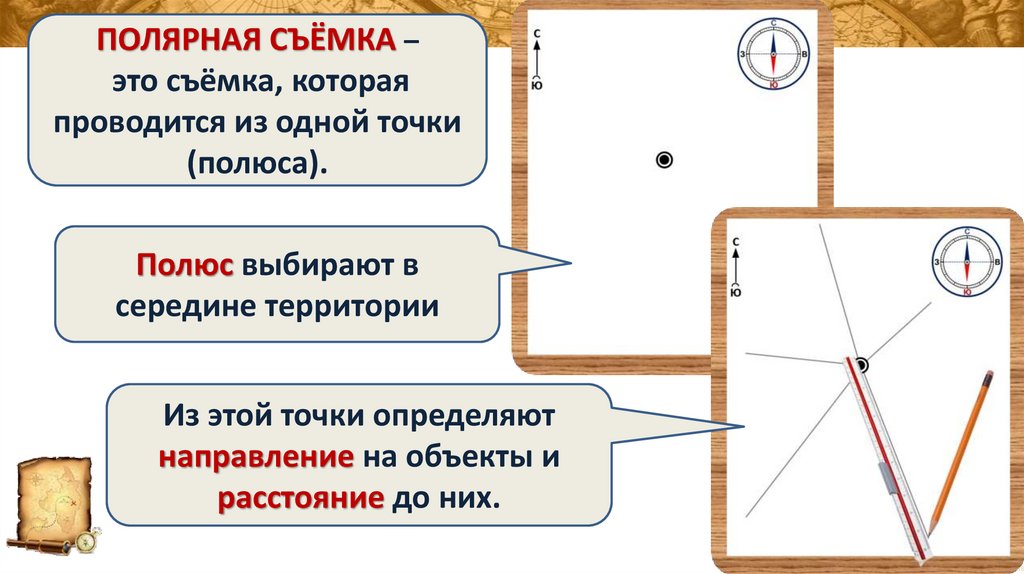

ПОЛЯРНАЯ СЪЁМКА –
это съёмка, которая
проводится из одной точки
(полюса).
Полюс выбирают в
середине территории
Из этой точки определяют
направление на объекты и
расстояние до них.
© Полшкова В.В., 2018

8.

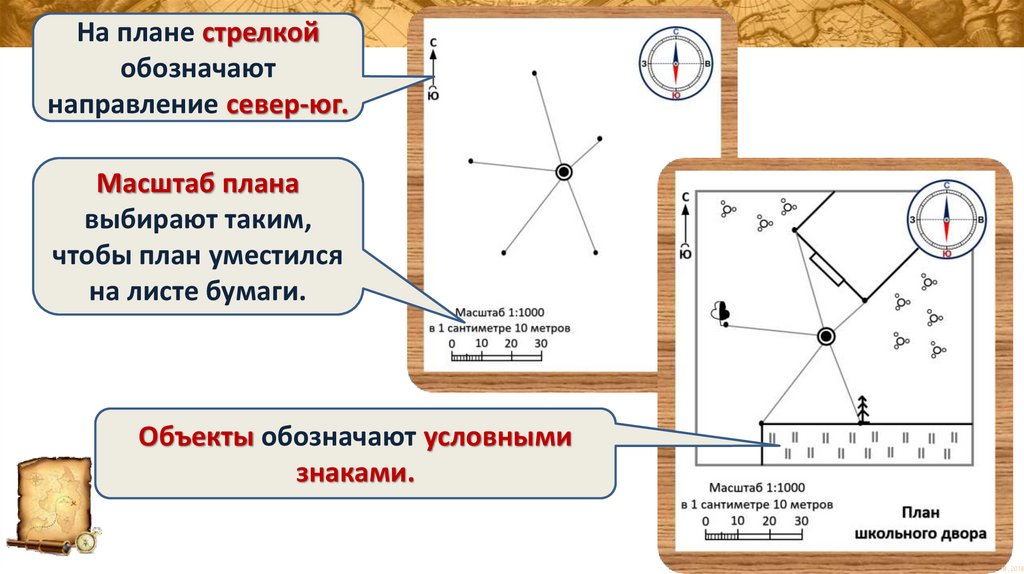

На плане стрелкой
обозначают
направление север-юг.
Масштаб плана
выбирают таким,
чтобы план уместился
на листе бумаги.
Объекты обозначают условными
знаками.
© Полшкова В.В., 2018

9.

МАРШРУТНАЯ СЪЁМКА
проводится если участок вытянут в длину или
необходимо изобразить маршрут экскурсии или
похода.
© Полшкова В.В., 2018

10.

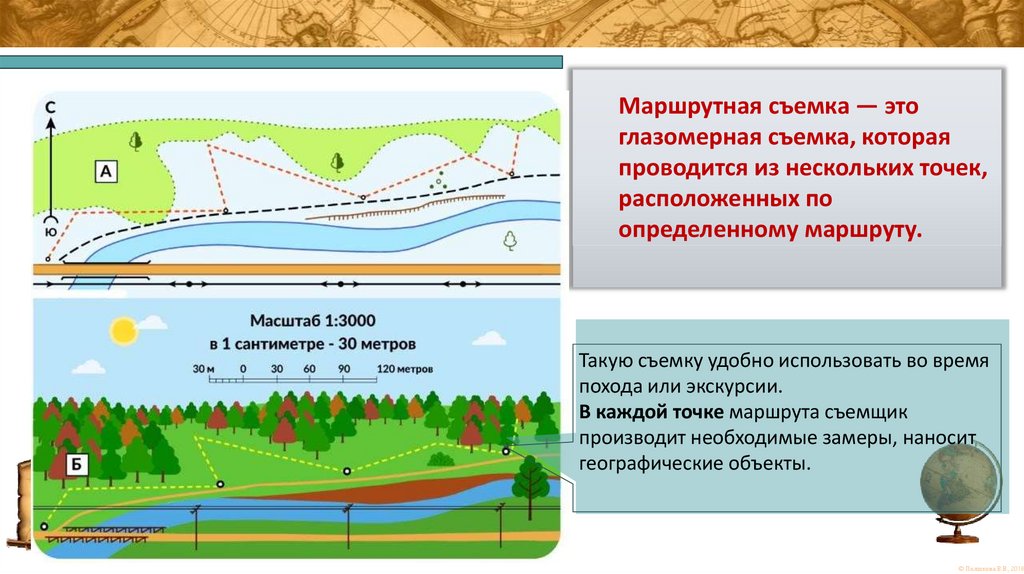

Маршрутная съемка — это
глазомерная съемка, которая
проводится из нескольких точек,
расположенных по
определенному маршруту.
Такую съемку удобно использовать во время
похода или экскурсии.
В каждой точке маршрута съемщик
производит необходимые замеры, наносит
географические объекты.
© Полшкова В.В., 2018

11.

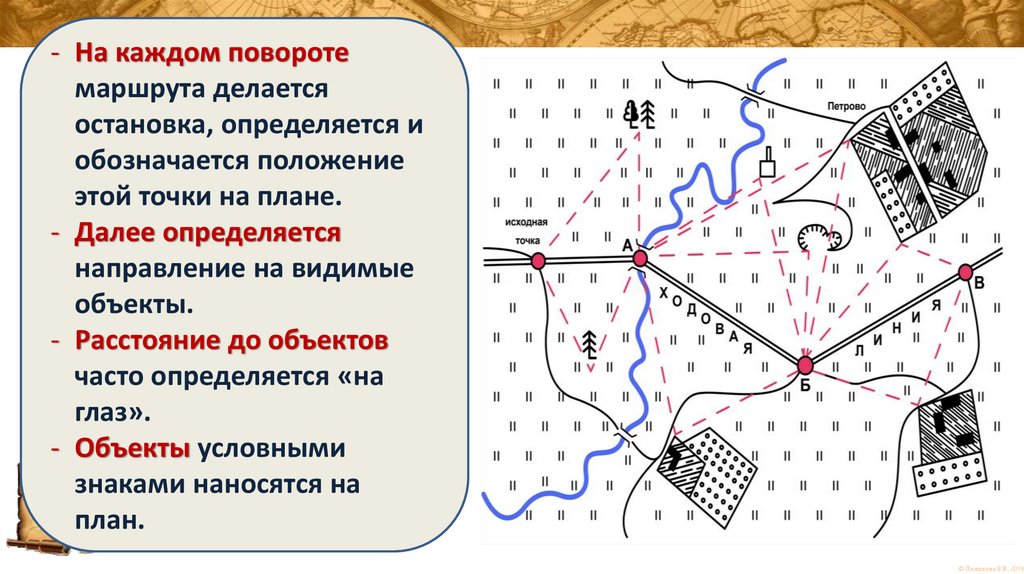

- На каждом повороте
маршрута делается
остановка, определяется и
обозначается положение
этой точки на плане.
- Далее определяется
направление на видимые
объекты.
- Расстояние до объектов
часто определяется «на
глаз».
- Объекты условными
знаками наносятся на
план.
© Полшкова В.В., 2018

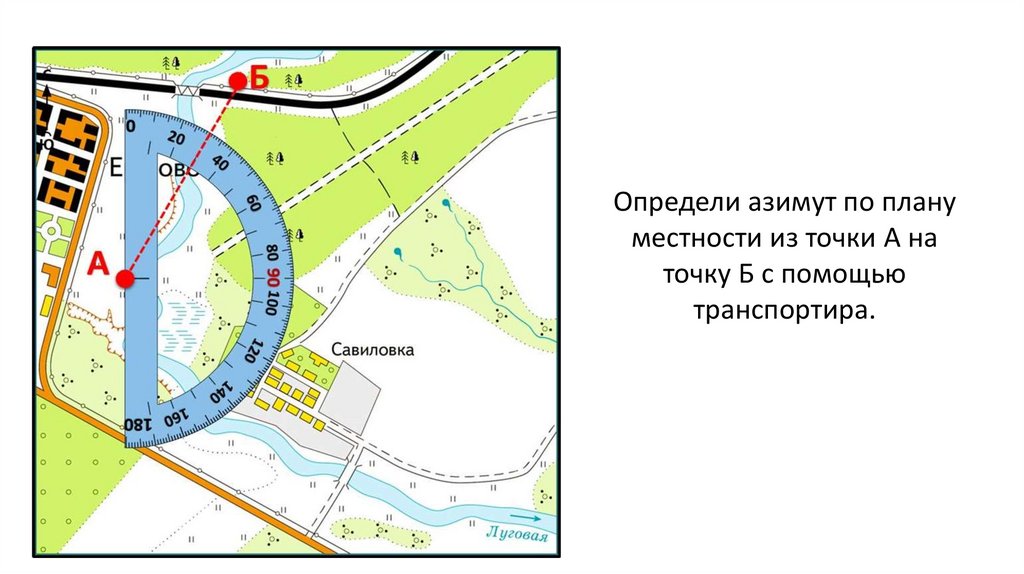

12. Определи азимут по плану местности из точки А на точку Б с помощью транспортира.

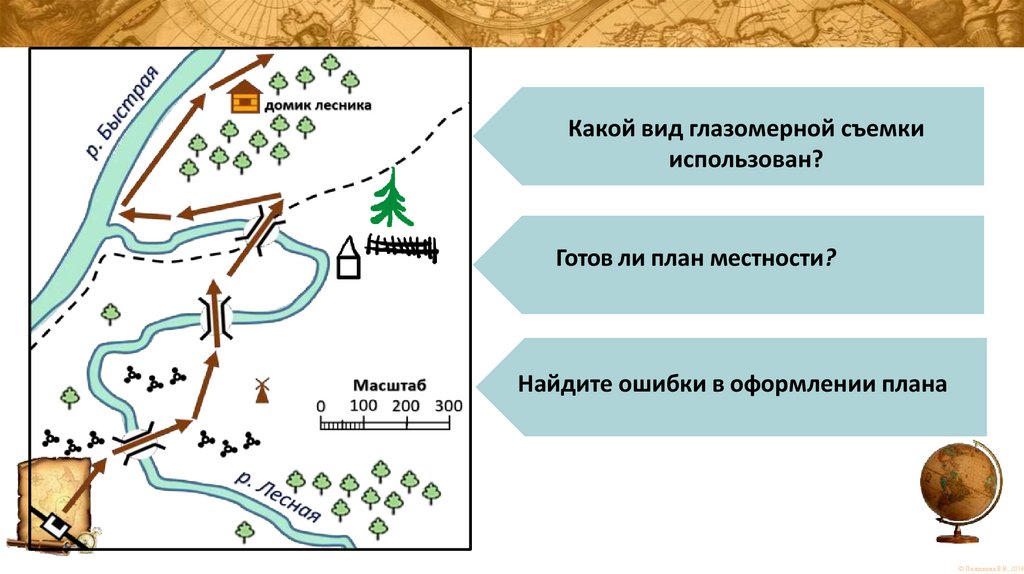

13. Какой вид глазомерной съемки использован?

Готов ли план местности?
Найдите ошибки в оформлении плана
© Полшкова В.В., 2018

14.

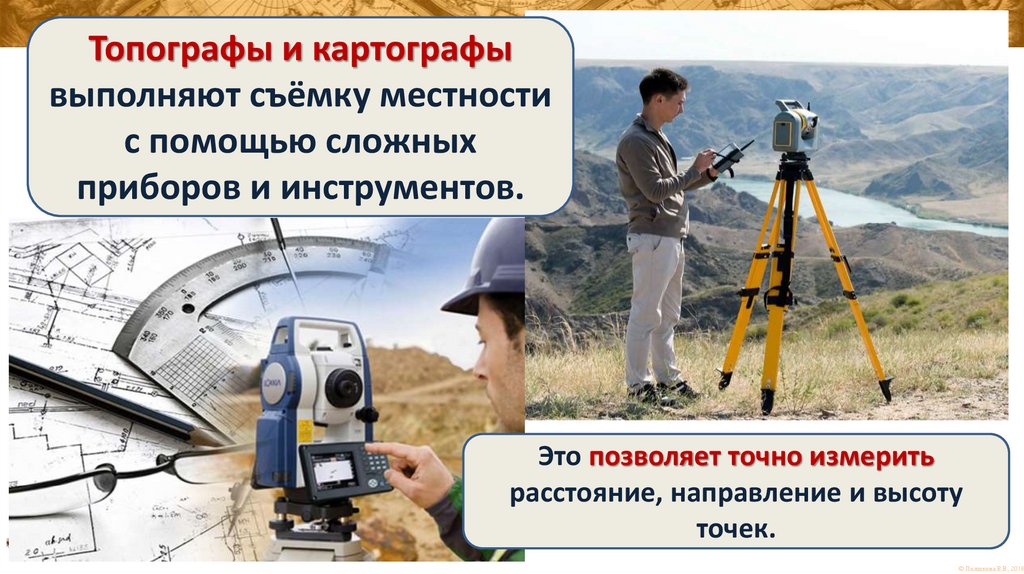

Топографы и картографы
выполняют съёмку местности
с помощью сложных
приборов и инструментов.
Это позволяет точно измерить
расстояние, направление и высоту
точек.
© Полшкова В.В., 2018
