СЪЕМКА МЕСТНОСТИ

1.

5 класс
ГЛАЗОМЕРНАЯ, ПОЛЯРНАЯ И
МАРШРУТНАЯ СЪЁМКА МЕСТНОСТИ
ЗАПИШИ ТЕМУ
УРОКА
12 урок

2.

ГЛАЗОМЕРНАЯ СЪЁМКА МЕСТНОСТИ
Картографы выполняют съёмку местности
(наземную, воздушную или космическую)
при
помощи
сложных
инструментов,
позволяющих точно измерить расстояние.
Обыкновенный
план
местности
может
начертить любой человек, для этого нужно
воспользоваться
так
называемой
глазомерной съёмкой.

3.

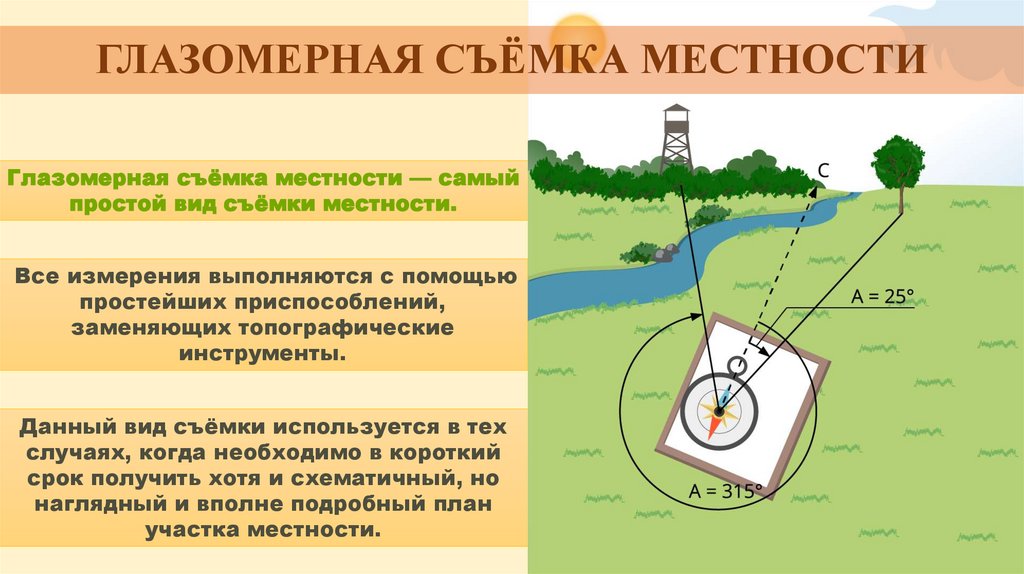

ГЛАЗОМЕРНАЯ СЪЁМКА МЕСТНОСТИ
Глазомерная съёмка местности — самый
простой вид съёмки местности.
Все измерения выполняются с помощью
простейших приспособлений,
заменяющих топографические
инструменты.
Данный вид съёмки используется в тех
случаях, когда необходимо в короткий
срок получить хотя и схематичный, но
наглядный и вполне подробный план
участка местности.

4.

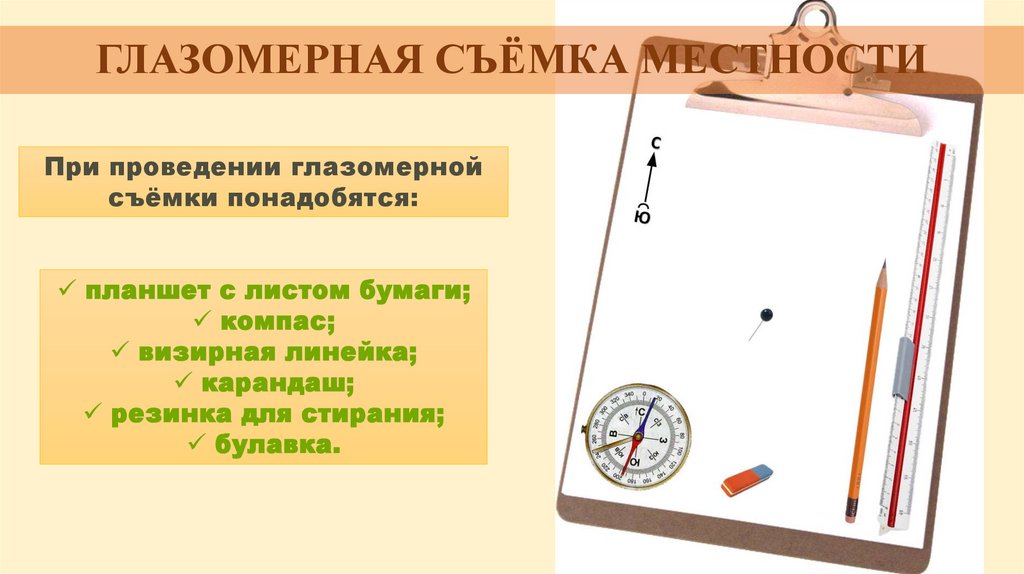

ГЛАЗОМЕРНАЯ СЪЁМКА МЕСТНОСТИ
При проведении глазомерной
съёмки понадобятся:
планшет с листом бумаги;
компас;
визирная линейка;
карандаш;
резинка для стирания;
булавка.

5.

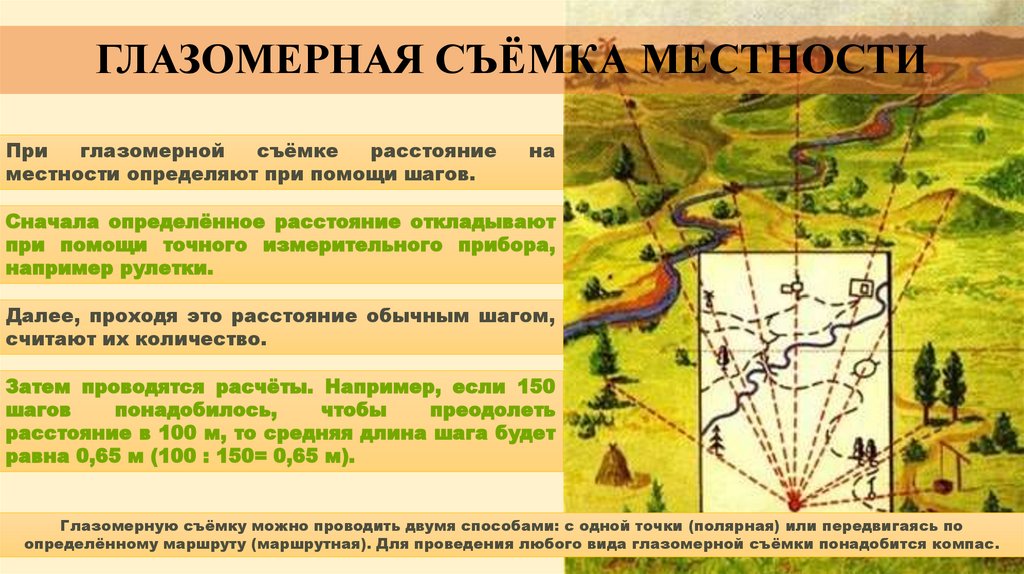

ГЛАЗОМЕРНАЯ СЪЁМКА МЕСТНОСТИ
При
глазомерной
съёмке
расстояние
местности определяют при помощи шагов.
на
Сначала определённое расстояние откладывают
при помощи точного измерительного прибора,
например рулетки.
Далее, проходя это расстояние обычным шагом,
считают их количество.
Затем проводятся расчёты. Например, если 150
шагов
понадобилось,
чтобы
преодолеть
расстояние в 100 м, то средняя длина шага будет
равна 0,65 м (100 : 150= 0,65 м).
Глазомерную съёмку можно проводить двумя способами: с одной точки (полярная) или передвигаясь по
определённому маршруту (маршрутная). Для проведения любого вида глазомерной съёмки понадобится компас.

6.

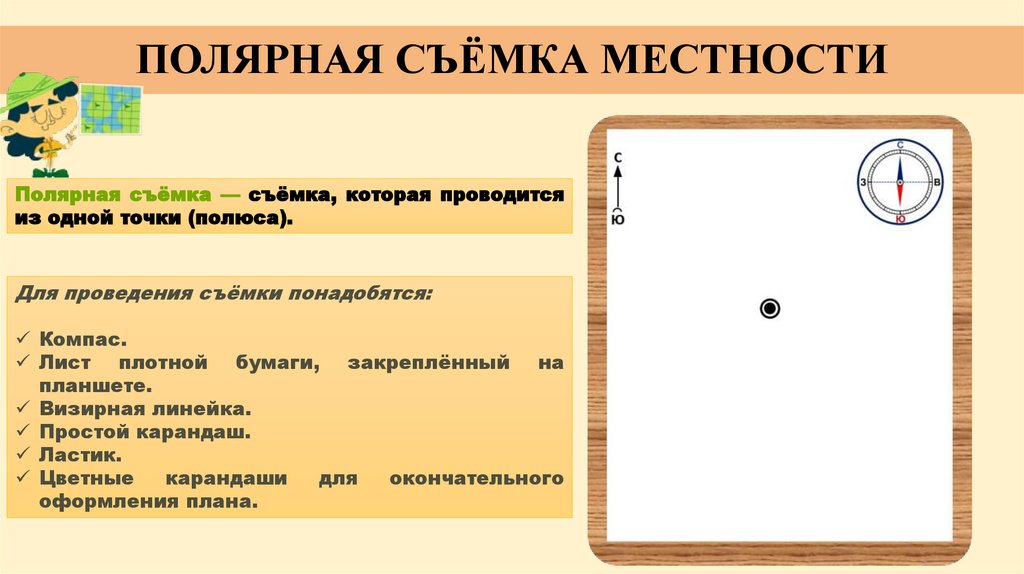

ПОЛЯРНАЯ СЪЁМКА МЕСТНОСТИ
Полярная съёмка — съёмка, которая проводится
из одной точки (полюса).
Для проведения съёмки понадобятся:
Компас.
Лист плотной бумаги, закреплённый на
планшете.
Визирная линейка.
Простой карандаш.
Ластик.
Цветные
карандаши
для
окончательного
оформления плана.

7.

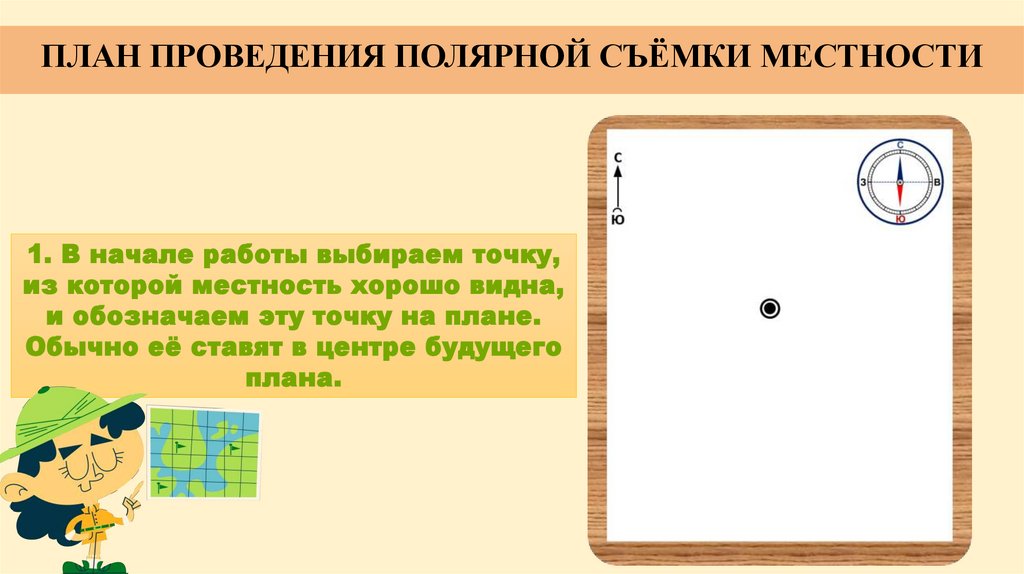

ПЛАН ПРОВЕДЕНИЯ ПОЛЯРНОЙ СЪЁМКИ МЕСТНОСТИ
1. В начале работы выбираем точку,
из которой местность хорошо видна,
и обозначаем эту точку на плане.
Обычно её ставят в центре будущего
плана.

8.

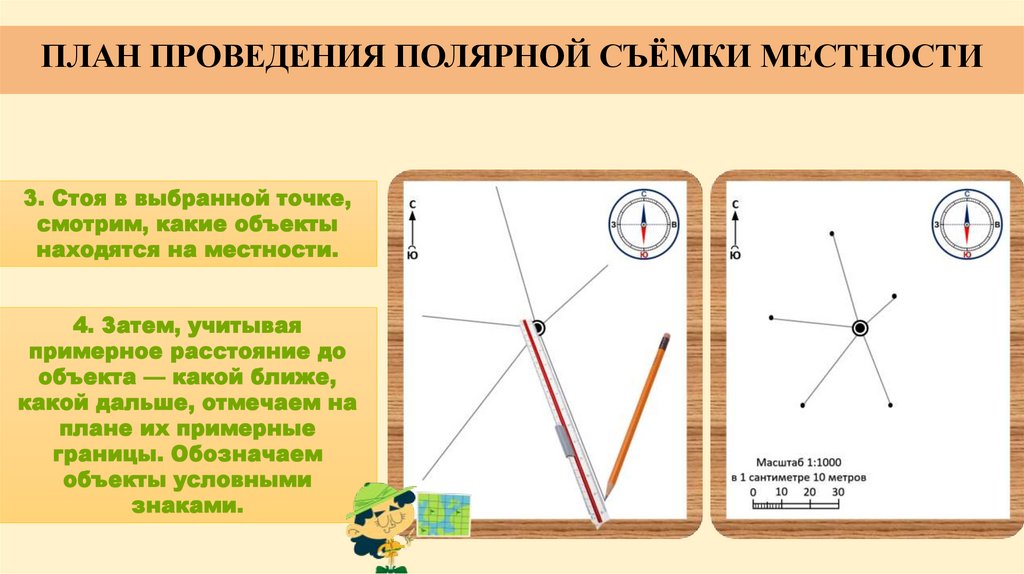

ПЛАН ПРОВЕДЕНИЯ ПОЛЯРНОЙ СЪЁМКИ МЕСТНОСТИ
3. Стоя в выбранной точке,
смотрим, какие объекты
находятся на местности.
4. Затем, учитывая
примерное расстояние до
объекта — какой ближе,
какой дальше, отмечаем на
плане их примерные
границы. Обозначаем
объекты условными
знаками.

9.

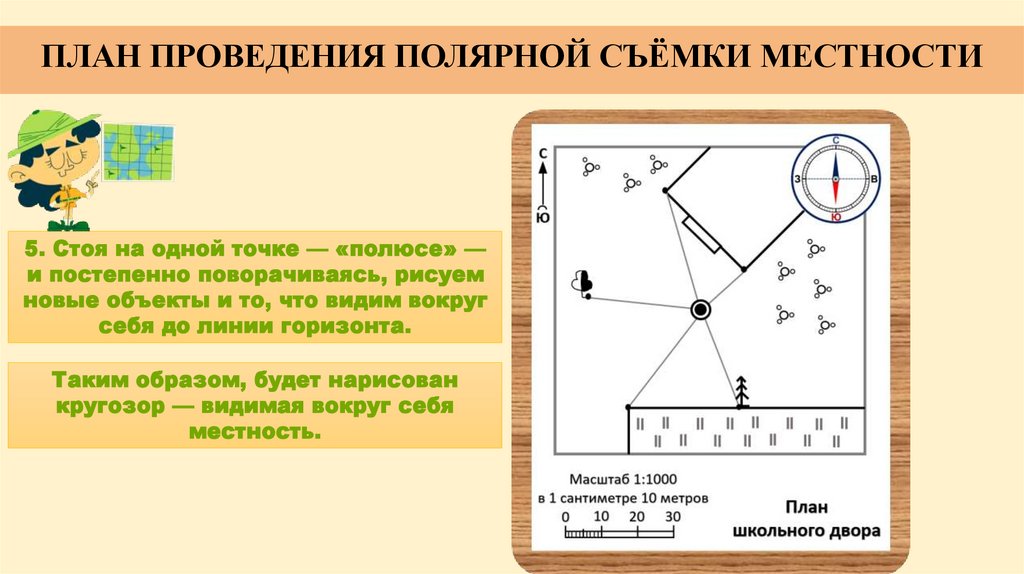

ПЛАН ПРОВЕДЕНИЯ ПОЛЯРНОЙ СЪЁМКИ МЕСТНОСТИ
5. Стоя на одной точке — «полюсе» —
и постепенно поворачиваясь, рисуем
новые объекты и то, что видим вокруг
себя до линии горизонта.
Таким образом, будет нарисован
кругозор — видимая вокруг себя
местность.

10.

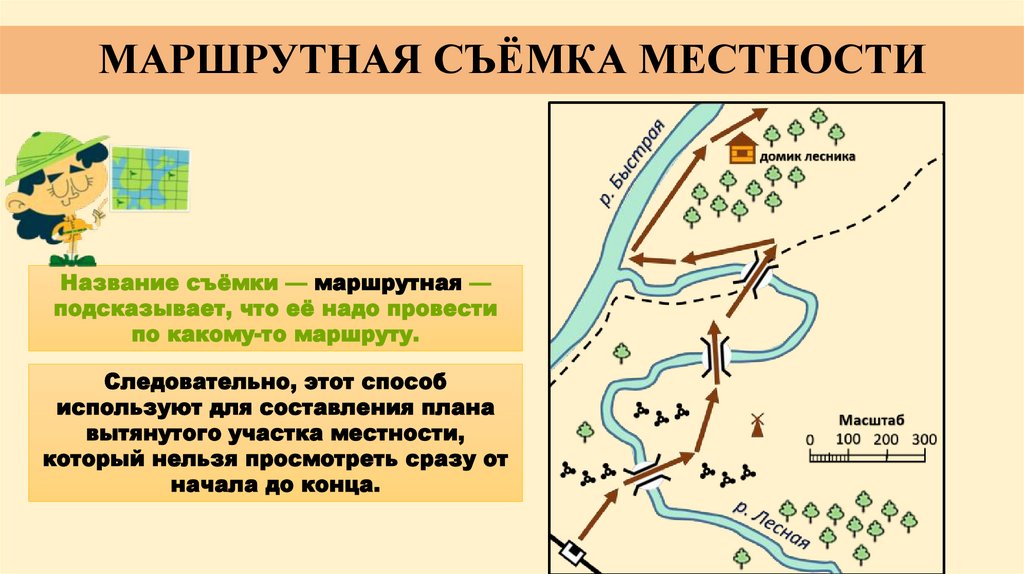

МАРШРУТНАЯ СЪЁМКА МЕСТНОСТИ
Название съёмки — маршрутная —
подсказывает, что её надо провести
по какому-то маршруту.
Следовательно, этот способ
используют для составления плана
вытянутого участка местности,
который нельзя просмотреть сразу от
начала до конца.

11.

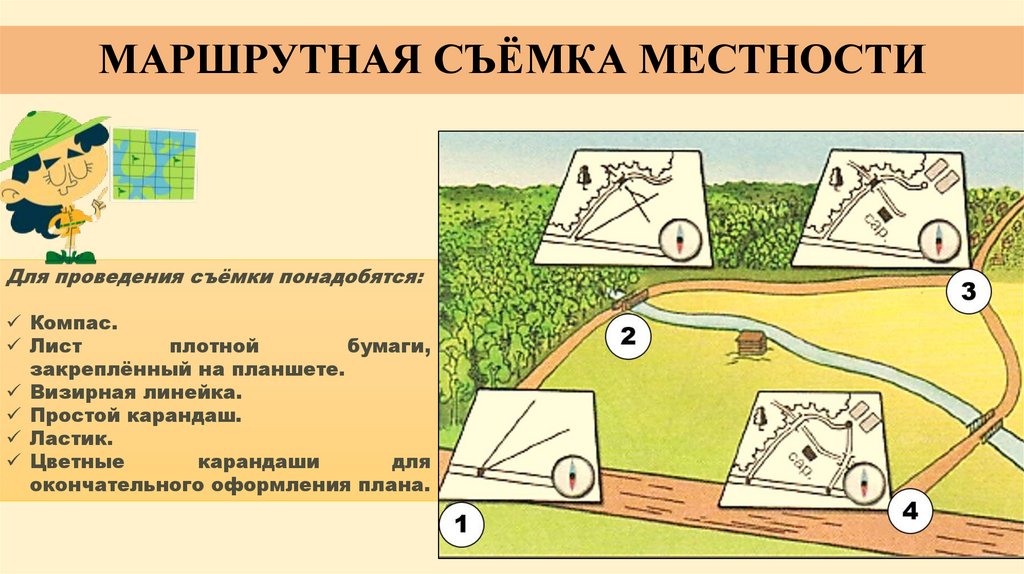

МАРШРУТНАЯ СЪЁМКА МЕСТНОСТИ
Для проведения съёмки понадобятся:
Компас.
Лист
плотной
бумаги,
закреплённый на планшете.
Визирная линейка.
Простой карандаш.
Ластик.
Цветные
карандаши
для
окончательного оформления плана.

12.

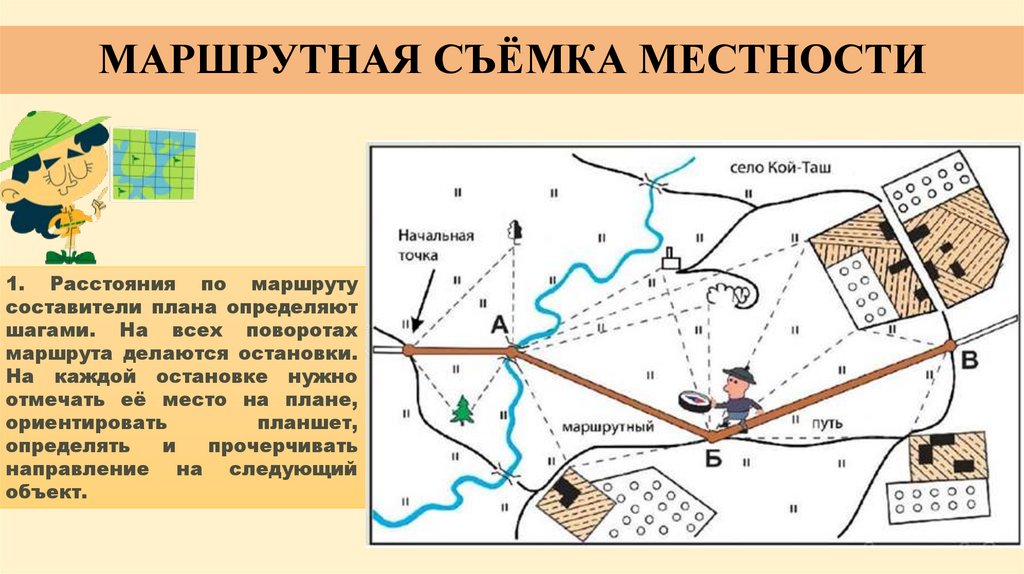

МАРШРУТНАЯ СЪЁМКА МЕСТНОСТИ
1. Расстояния по маршруту
составители плана определяют
шагами. На всех поворотах
маршрута делаются остановки.
На каждой остановке нужно
отмечать её место на плане,
ориентировать
планшет,
определять
и
прочерчивать
направление на следующий
объект.
