Тема 11 - Алгоритм расч. потребн. ТС в сос.-е УТЗ при раб.-е бунк.-х уб. маш. - 23

1.

«Алгоритм расчета потребности транспортных
средств в составе уборочно-транспортного звена
при работе бункерных уборочных машин»
План лекции №11
1. Определение рабочей ширины захвата и рабочей
скорости движения комбайна
2. Определение производительности комбайна за один час и времени
заполнения бункера комбайна
3. Определение времени заполнения транспортного средства и
времени движения транспортного средства
4. Определение времени цикла транспортного средства
5. Определение необходимого числа транспортных средств
6. Определение действительного времени цикла транспортного
средства
7. Определение среднего времени простоя транспортного средства
в ожидании погрузки
1

2.

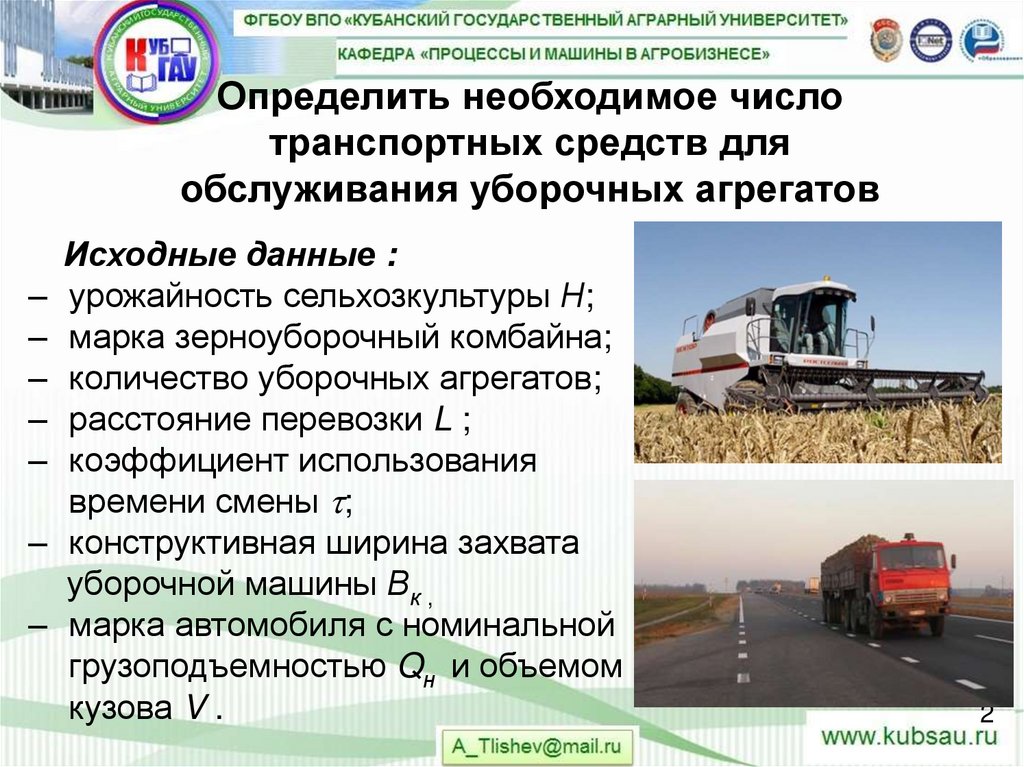

Определить необходимое число
транспортных средств для
обслуживания уборочных агрегатов
Исходные данные :
– урожайность сельхозкультуры Н;
– марка зерноуборочный комбайна;
– количество уборочных агрегатов;
– расстояние перевозки L ;
– коэффициент использования
времени смены ;
– конструктивная ширина захвата
уборочной машины Вк ,
– марка автомобиля с номинальной
грузоподъемностью Qн и объемом
кузова V .
2

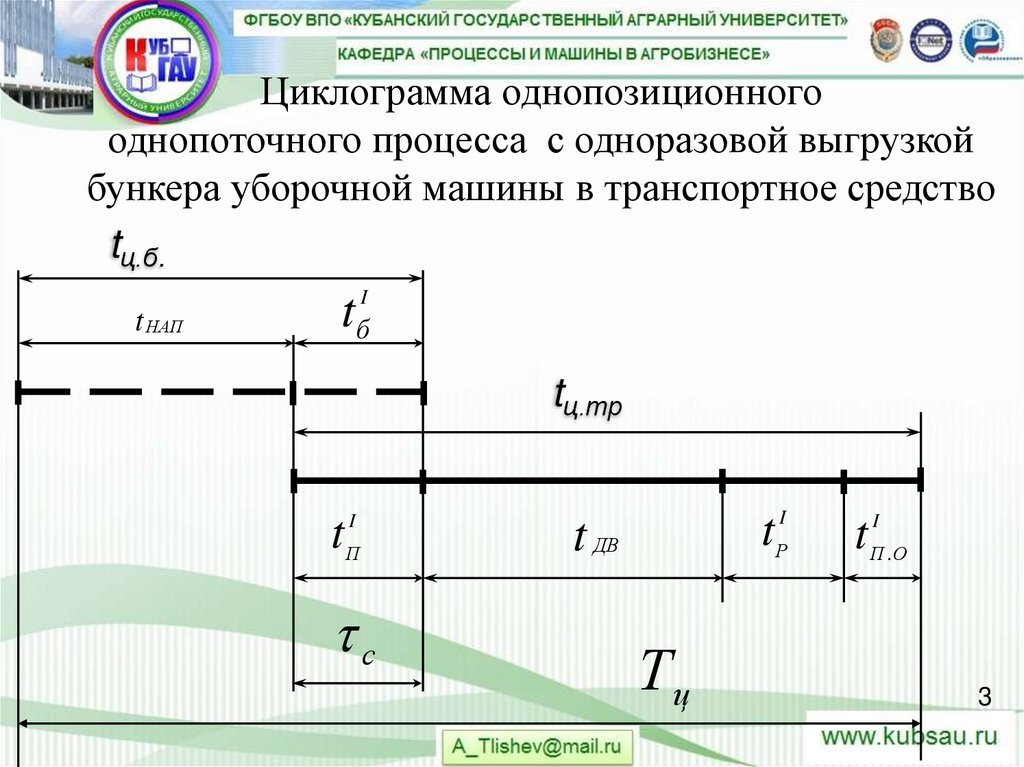

3. Циклограмма однопозиционного однопоточного процесса с одноразовой выгрузкой бункера уборочной машины в транспортное средство

tц.б.
I
t НАП
tб
tц.тр
I
tП
с
t РI
t ДВ
Тц
I
t П .О
3

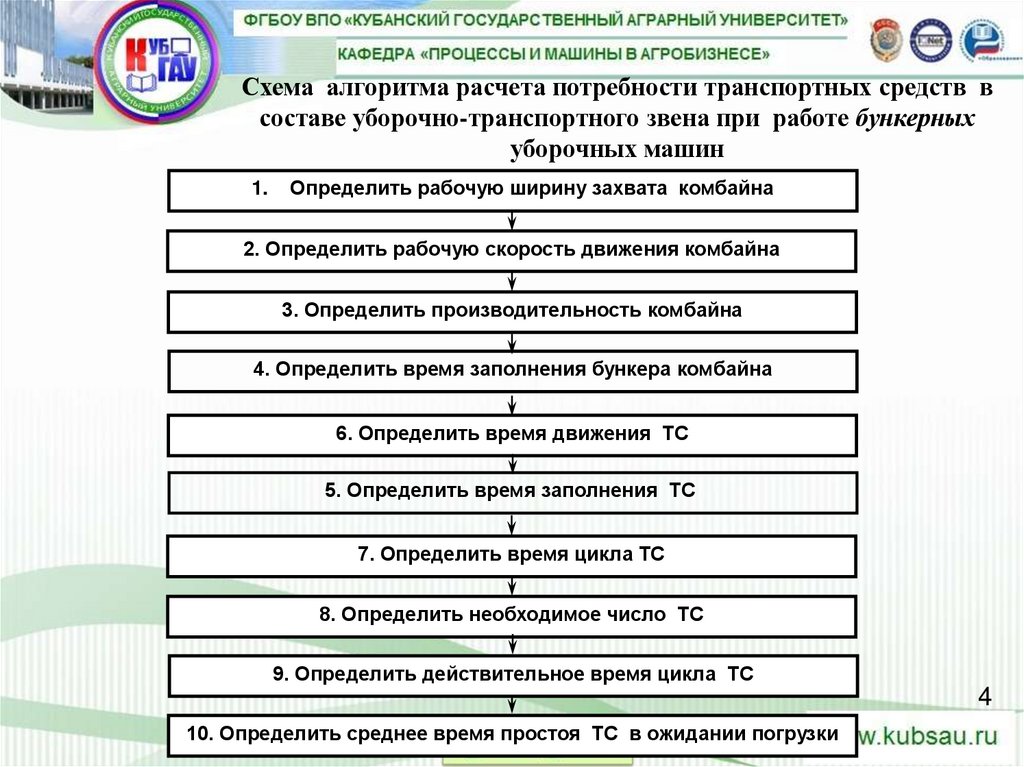

4. Схема алгоритма расчета потребности транспортных средств в составе уборочно-транспортного звена при работе бункерных уборочных

машин
1.
Определить рабочую ширину захвата комбайна
2. Определить рабочую скорость движения комбайна
3. Определить производительность комбайна
4. Определить время заполнения бункера комбайна

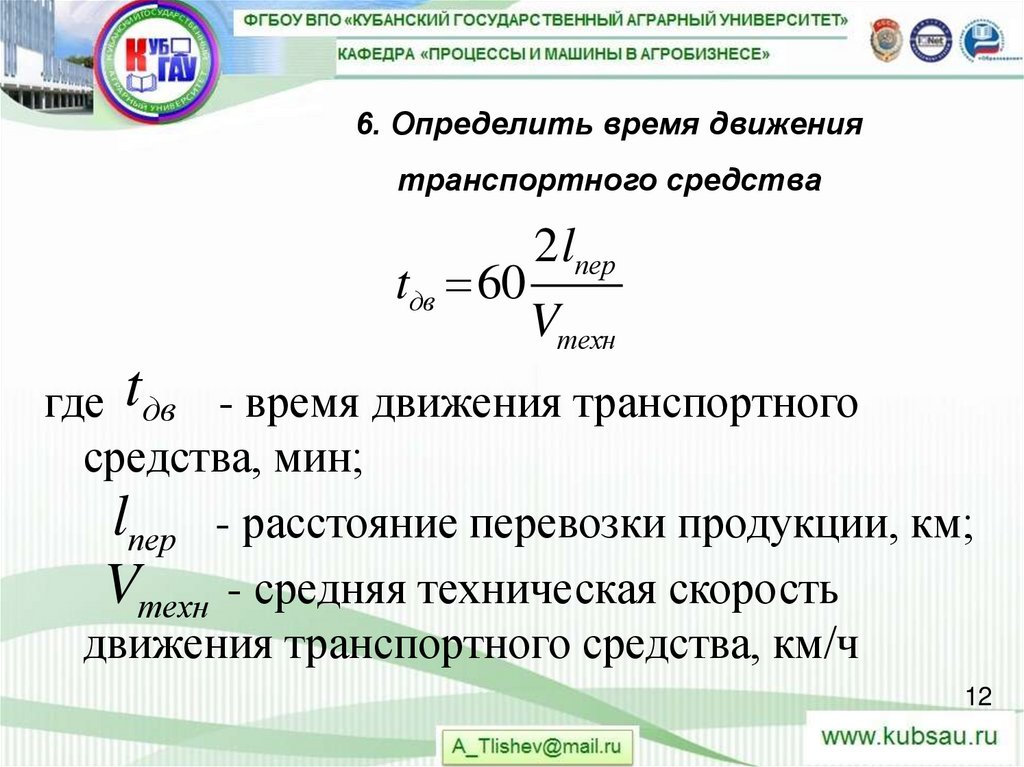

6. Определить время движения ТС
5. Определить время заполнения ТС

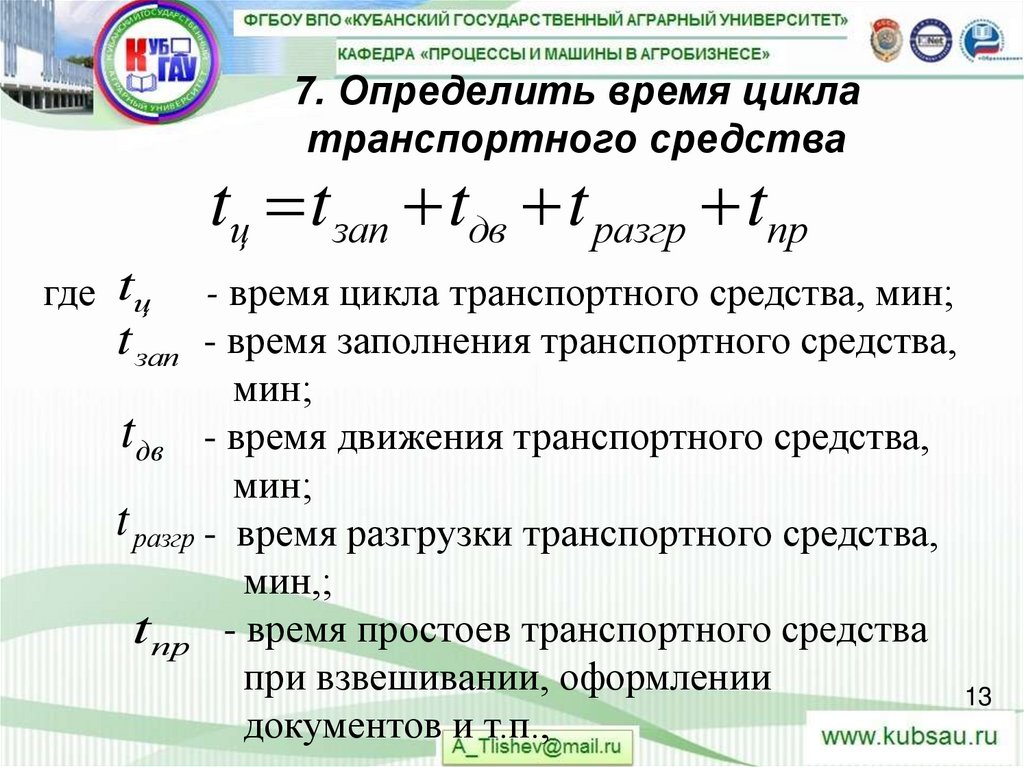

7. Определить время цикла ТС

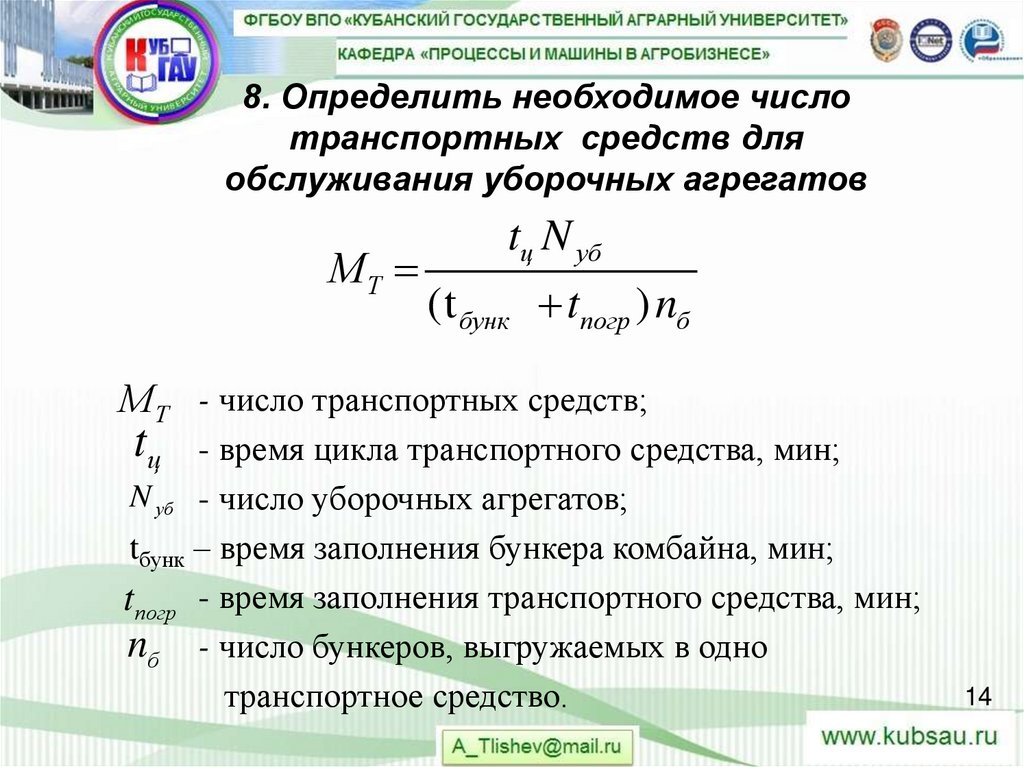

8. Определить необходимое число ТС

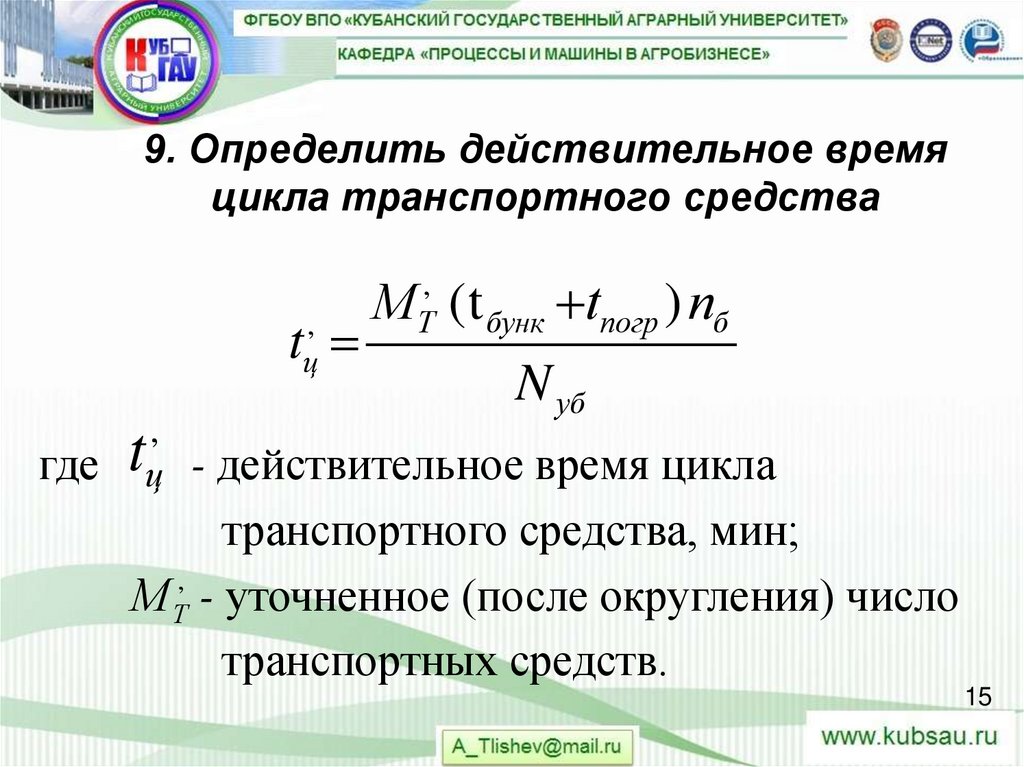

9. Определить действительное время цикла ТС
4

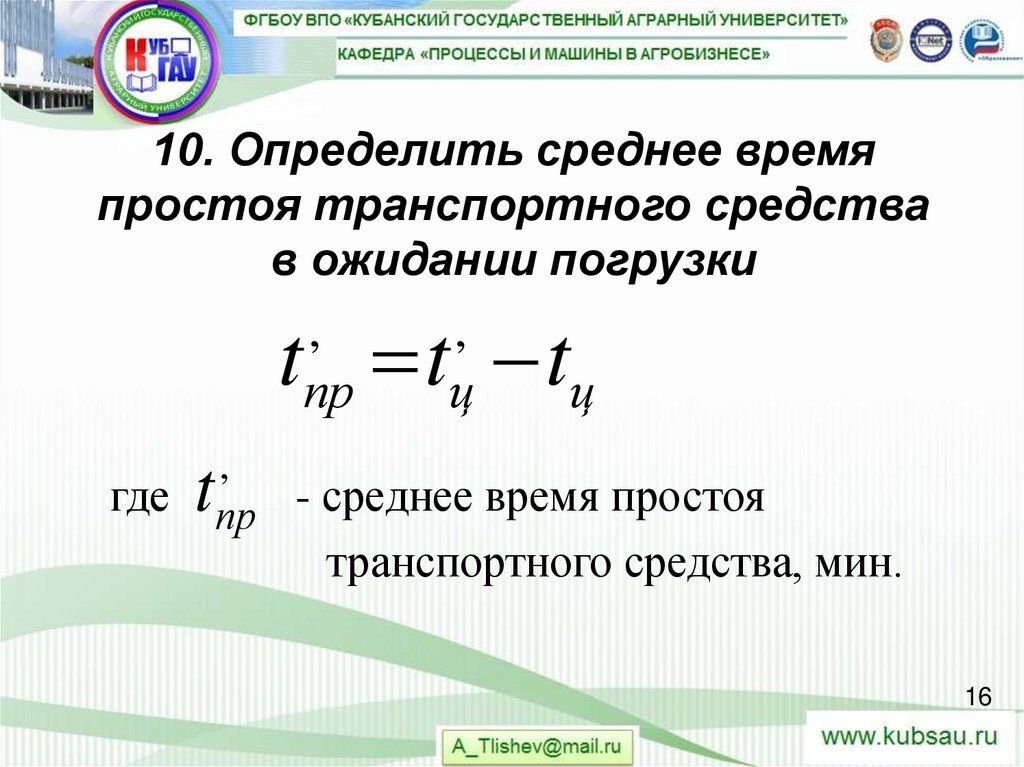

10. Определить среднее время простоя ТС в ожидании погрузки

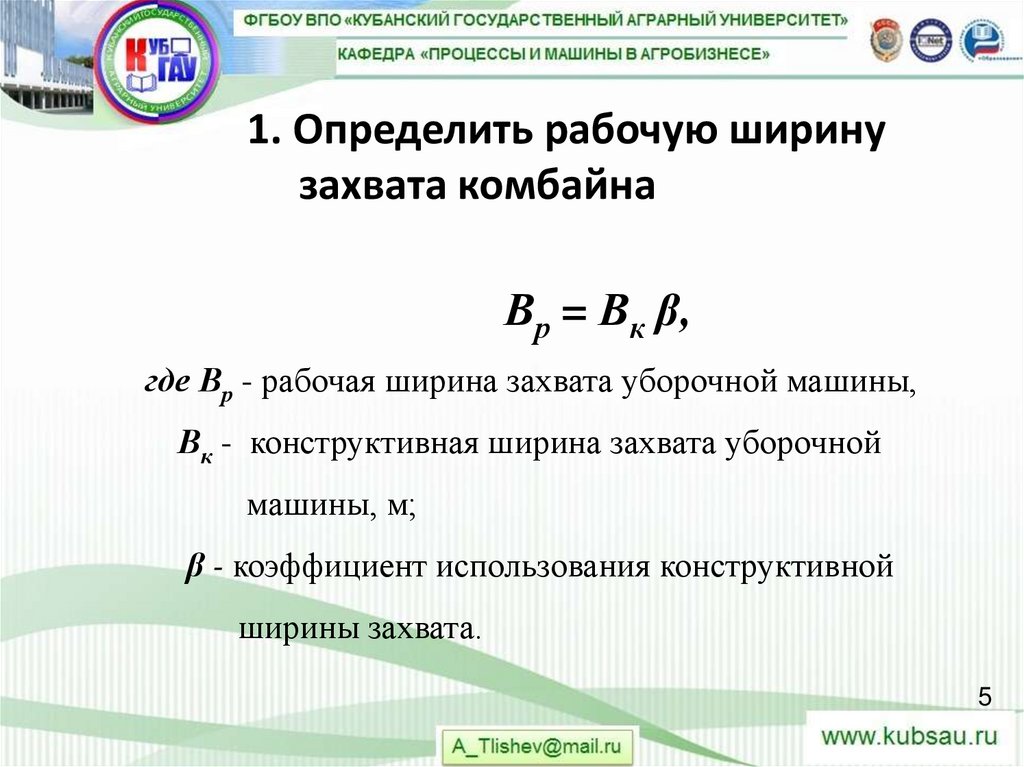

5. 1. Определить рабочую ширину захвата комбайна

Вр = Вк β,
где Вр - рабочая ширина захвата уборочной машины,
Вк - конструктивная ширина захвата уборочной
машины, м;
β - коэффициент использования конструктивной
ширины захвата.
5

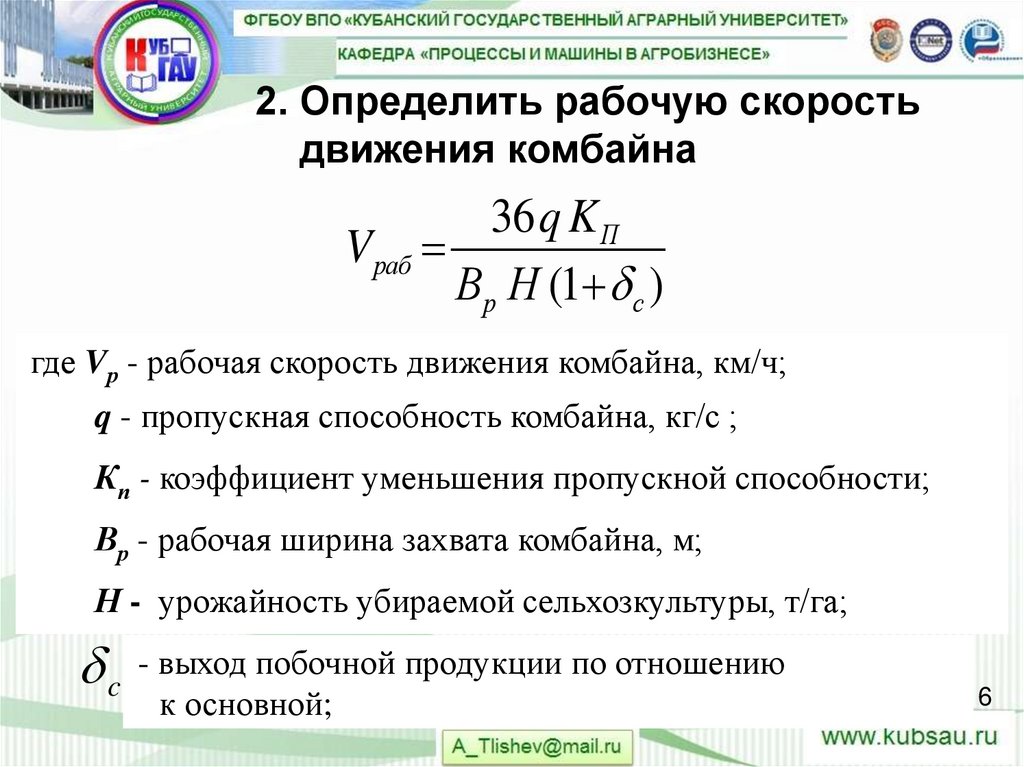

6. 2. Определить рабочую скорость движения комбайна

36 q K П
Vраб
Вр H (1 c )
где Vр - рабочая скорость движения комбайна, км/ч;
q - пропускная способность комбайна, кг/с ;
Кп - коэффициент уменьшения пропускной способности;
Вр - рабочая ширина захвата комбайна, м;
Н - урожайность убираемой сельхозкультуры, т/га;
c - выход побочной продукции по отношению
к основной;
6

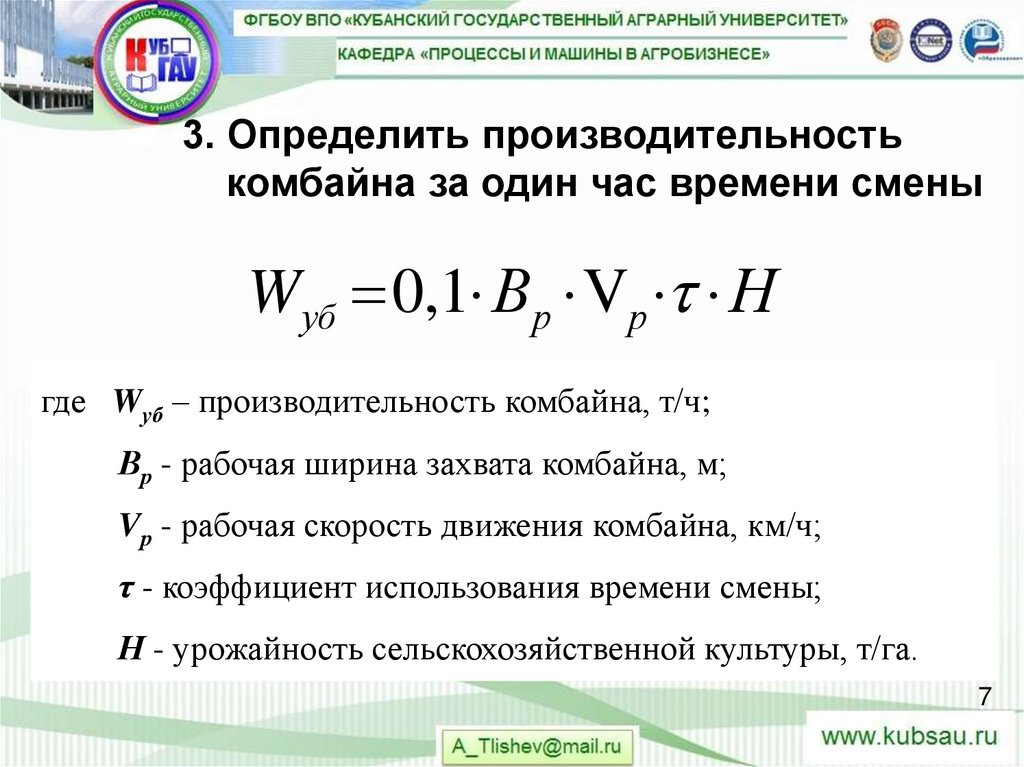

7. 3. Определить производительность комбайна за один час времени смены

Wуб 0,1 В р Vр Н
где Wуб – производительность комбайна, т/ч;
Вр - рабочая ширина захвата комбайна, м;
Vр - рабочая скорость движения комбайна, км/ч;
τ - коэффициент использования времени смены;
Н - урожайность сельскохозяйственной культуры, т/га.
7

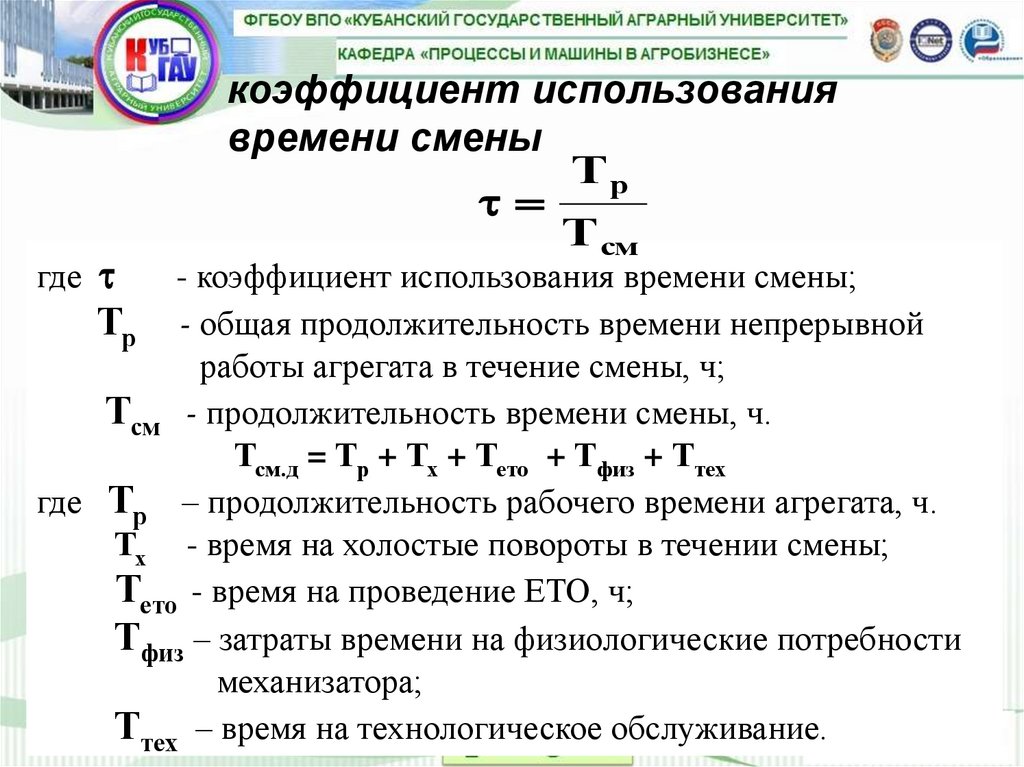

8. коэффициент использования времени смены

где
коэффициент использования
времени смены
Тр
Т см
- коэффициент использования времени смены;
Тр - общая продолжительность времени непрерывной
работы агрегата в течение смены, ч;
Тсм - продолжительность времени смены, ч.
Тсм.д = Тр + Тх + Тето + Тфиз + Ттех
где Тр – продолжительность рабочего времени агрегата, ч.
Тх - время на холостые повороты в течении смены;
Тето - время на проведение ЕТО, ч;
Тфиз – затраты времени на физиологические потребности
механизатора;
8
Ттех – время на технологическое обслуживание.

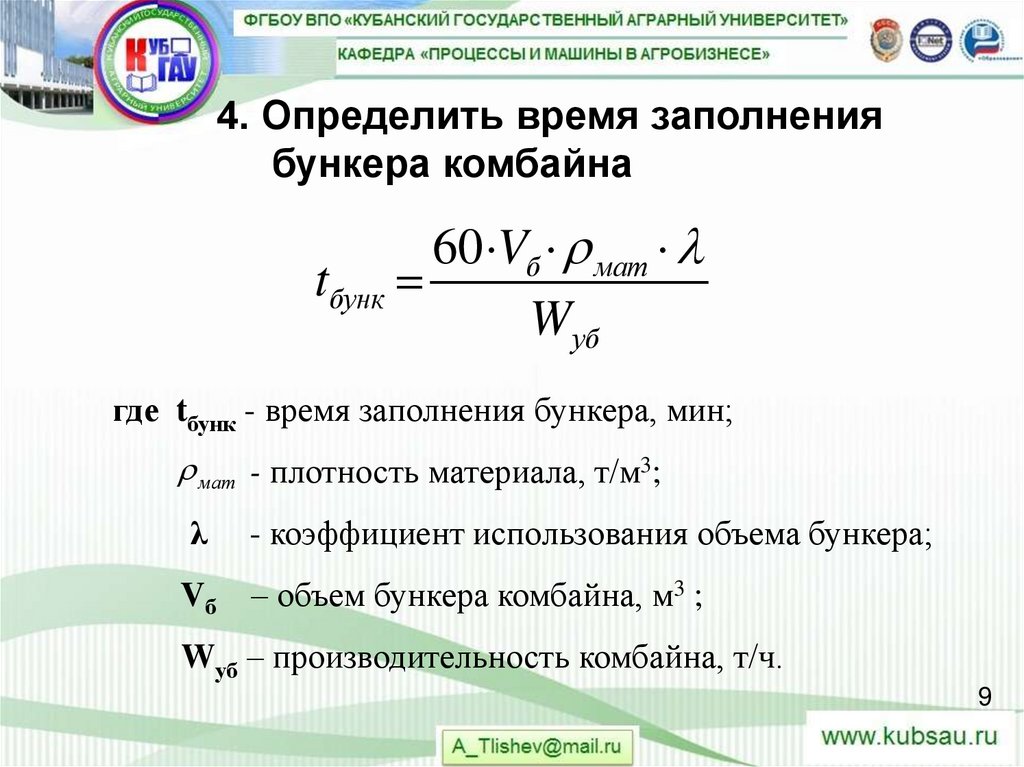

9. 4. Определить время заполнения бункера комбайна

60 Vб мат
tбунк
Wуб
где tбунк - время заполнения бункера, мин;
мат - плотность материала, т/м3;
λ
- коэффициент использования объема бункера;
Vб
– объем бункера комбайна, м3 ;
Wуб – производительность комбайна, т/ч.
9

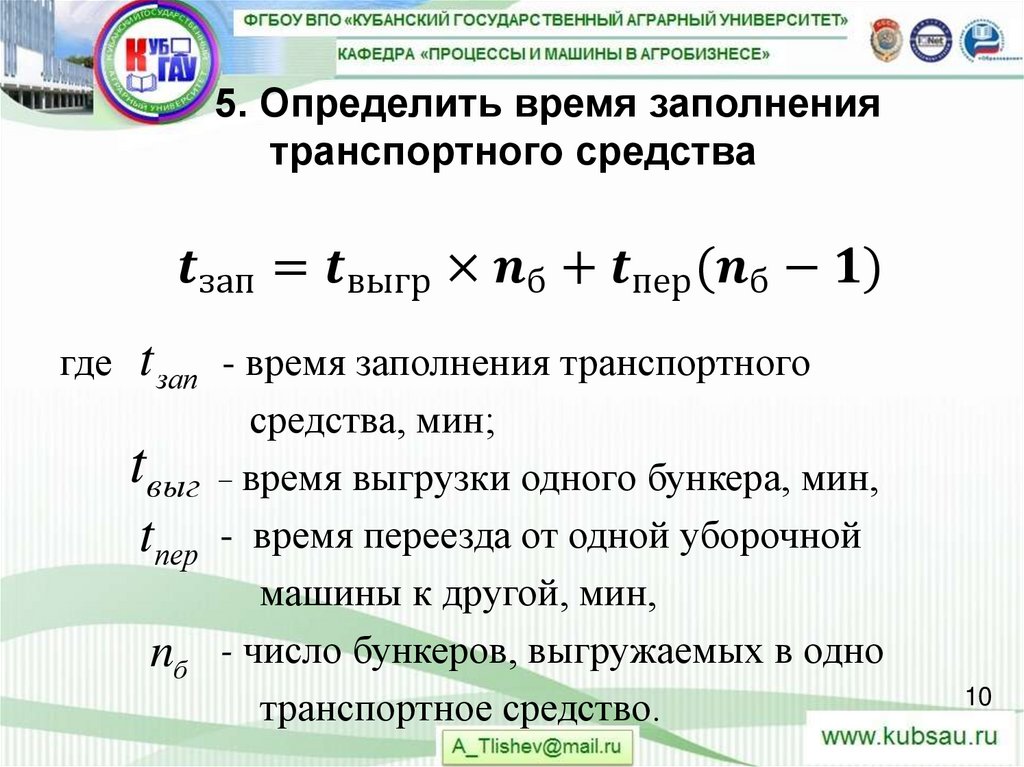

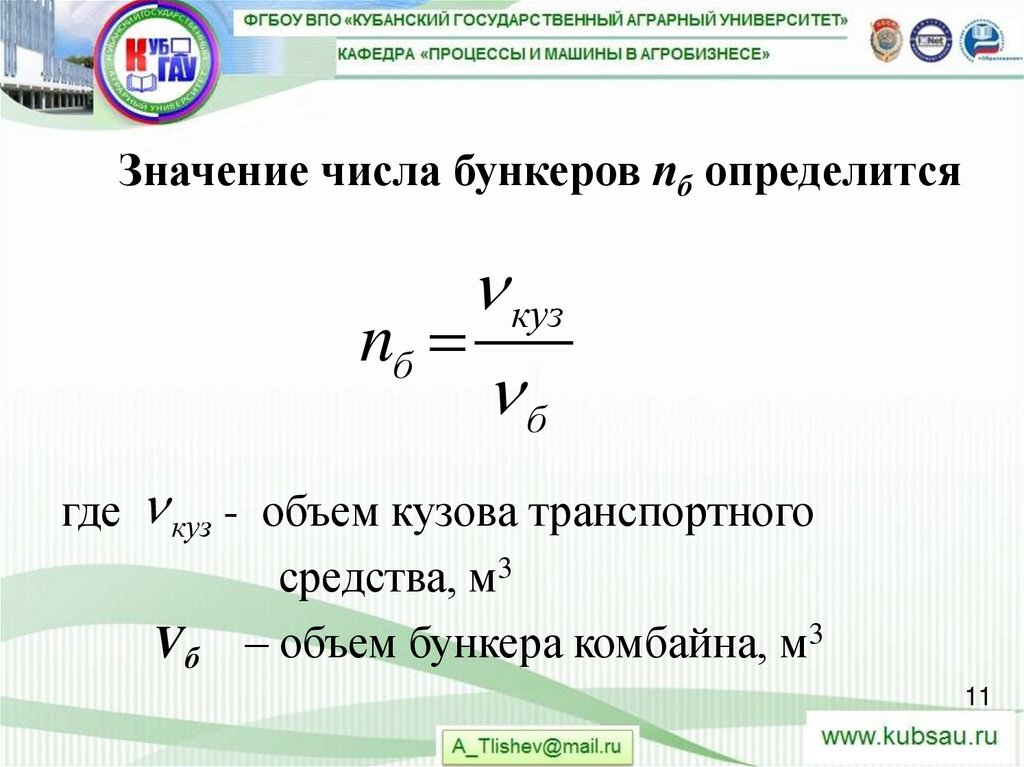

10. 5. Определить время заполнения транспортного средства
