ВІДОКРЕМЛЕНИЙ СТРУКТУРНИЙ ПІДРОЗДІЛ «ТЕХНОЛОГІЧНИЙФАХОВИЙ КОЛЕДЖ
ДЕРЖАВНОГО УНІВЕРСИТЕТУ ЕКОНОМІКИ І ТЕХНОЛОГІЙ»
Галузь знань 13 «Механічна інженерія»
Спеціальність 133 «Галузеве машинобудування»
КУРСОВИЙ ПРОЄКТ
з дисципліни: Технічна механіка
Розрахунок одноступеневого циліндричного редуктора
загального призначення привода
Студент ІІІ курсу
групи ГМ - 23 1/9
Сухина Максим Дмитрович

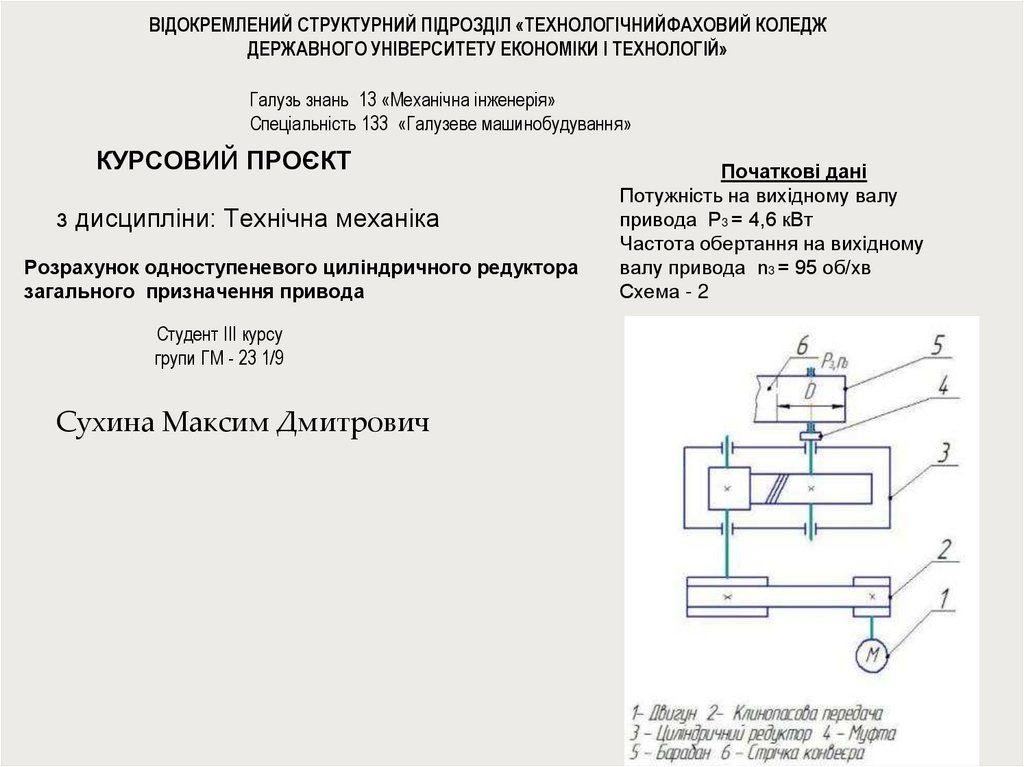

Початкові дані
Потужність на вихідному валу
привода Р3 = 4,6 кВт
Частота обертання на вихідному
валу привода n3 = 95 об/хв
Схема - 2

2.

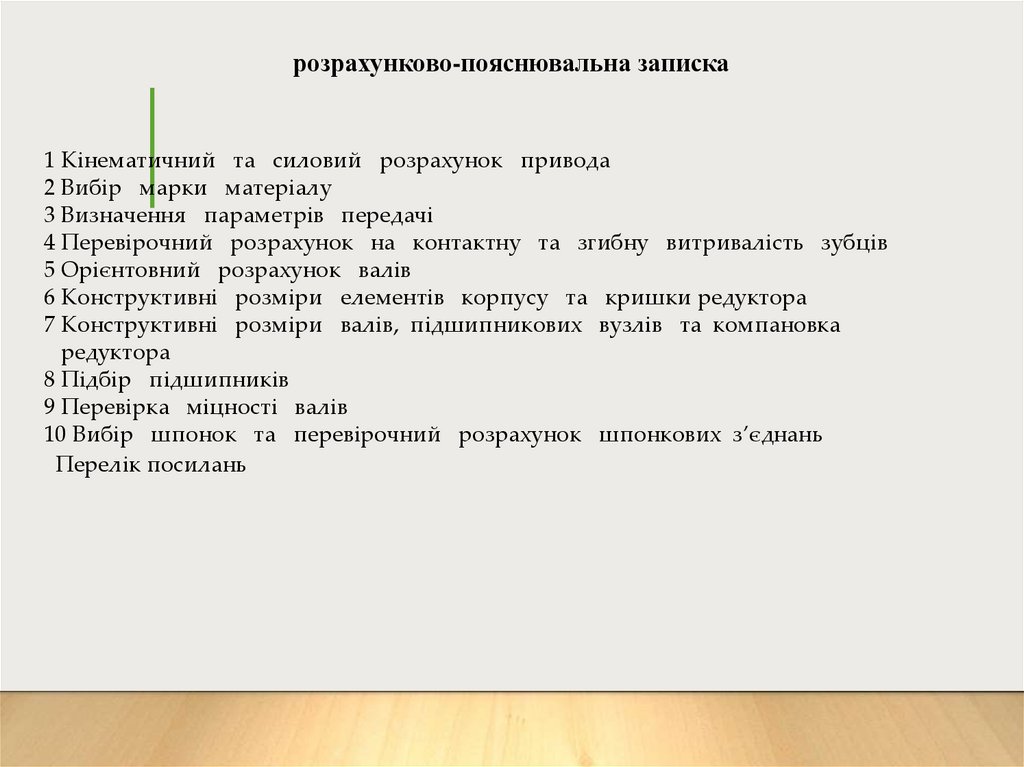

розрахунково-пояснювальна записка
1 Кінематичний та силовий розрахунок привода
2 Вибір марки матеріалу
3 Визначення параметрів передачі
4 Перевірочний розрахунок на контактну та згибну витривалість зубців
5 Орієнтовний розрахунок валів
6 Конструктивні розміри елементів корпусу та кришки редуктора
7 Конструктивні розміри валів, підшипникових вузлів та компановка
редуктора
8 Підбір підшипників
9 Перевірка міцності валів
10 Вибір шпонок та перевірочний розрахунок шпонкових з’єднань
Перелік посилань

3.

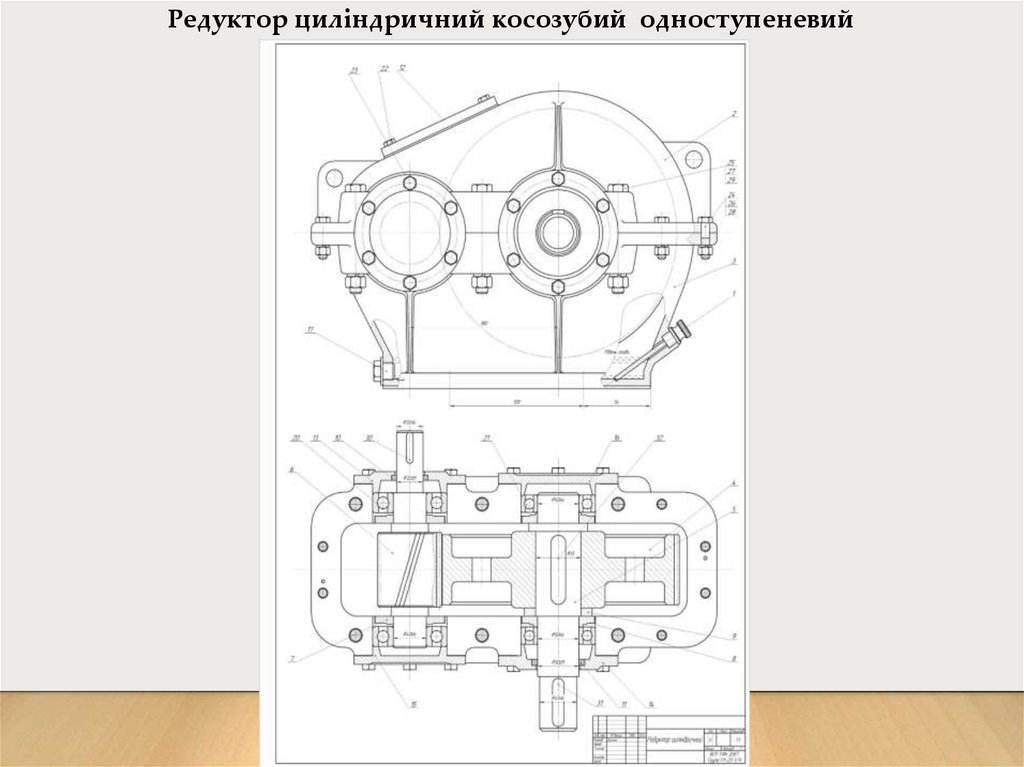

Редуктор циліндричний косозубий одноступеневий

4.

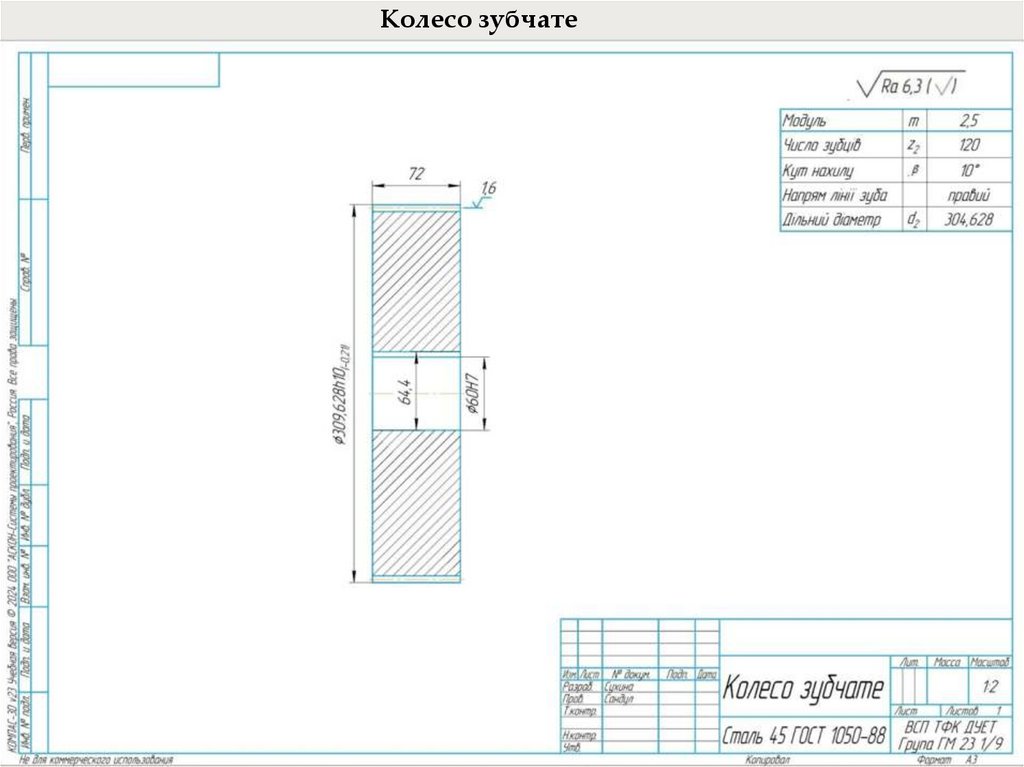

Колесо зубчате

5.

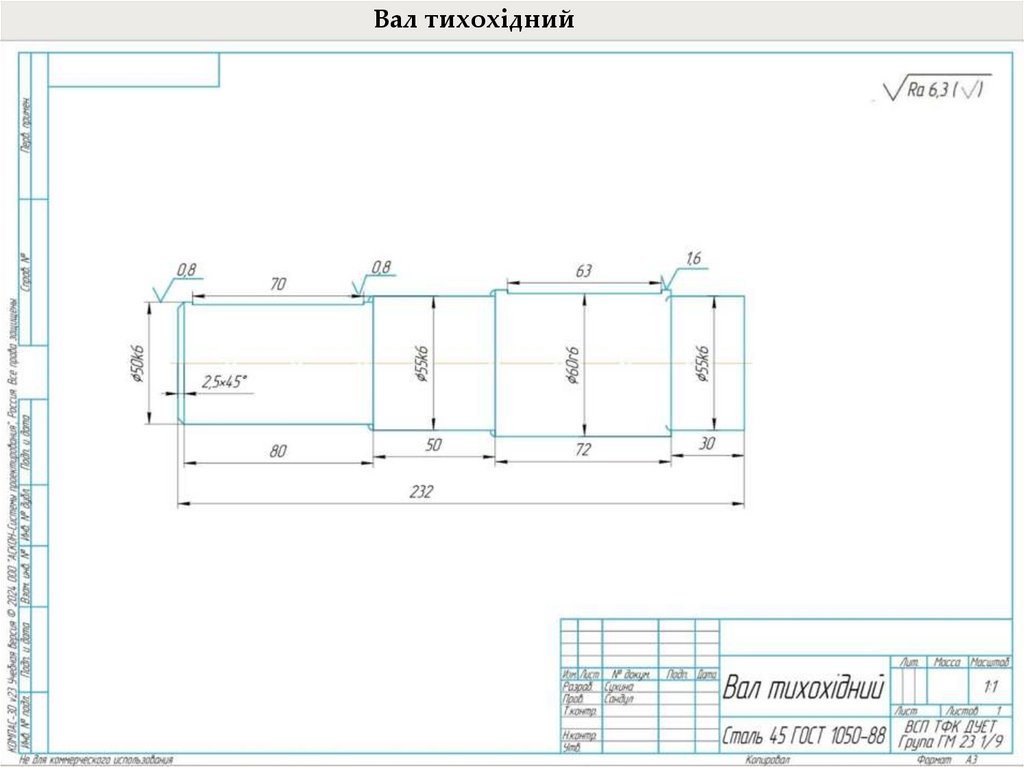

Вал тихохідний
