Лекция 4 - Аксонометрические проекции

1.

Тема Проекционное черчение
ГОСТ 2.317-2008 ЕСКД
«Аксонометрические проекции»
Занятие 2.
Аксонометрические проекции.

2.

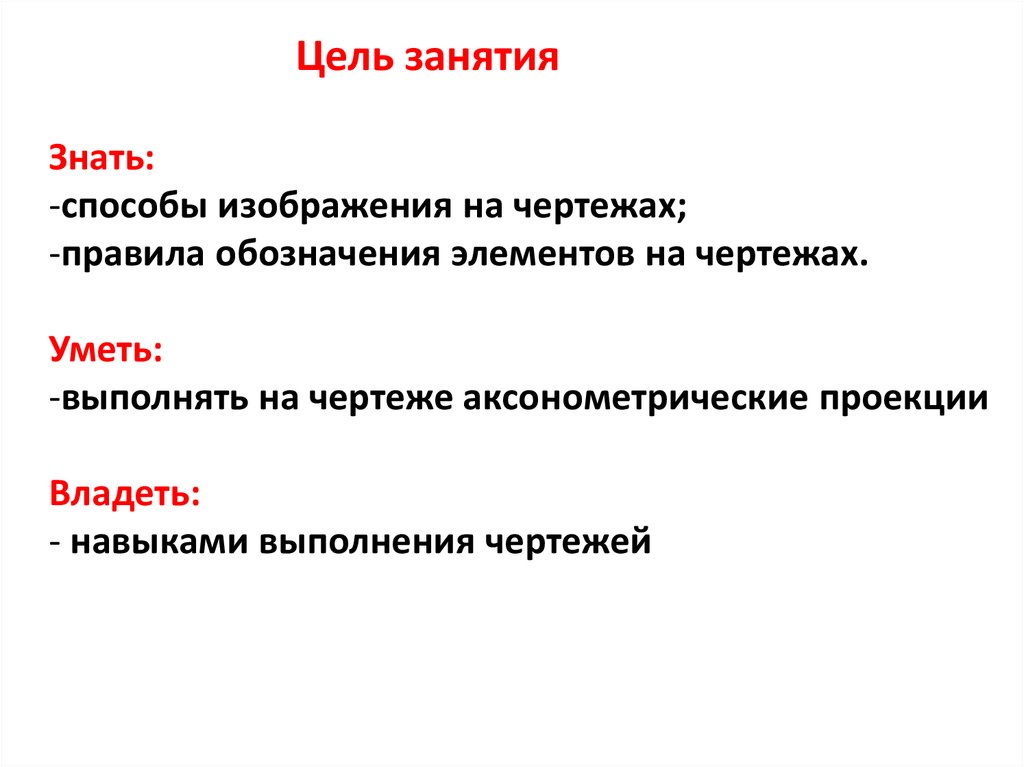

Цель занятия
Знать:
-способы изображения на чертежах;
-правила обозначения элементов на чертежах.
Уметь:
-выполнять на чертеже аксонометрические проекции
Владеть:
- навыками выполнения чертежей

3.

ЛИТЕРАТУРА
1. А. В.Левицкий. Машиностроительное черчение.:
Учеб. для студентов высш. технич. учеб. заведений М.: Высш. школа 2006 г.- 350 с.
2. А.А. Чекмарев.: Справочник по машиностроительному черчению. Справочник 3-е изд. стереотипное. М.: Высш. шк. , 2006 г. - 493с., ил.

4.

Учебные вопросы
1. Аксонометрические проекции
2. Задача № 2 (ПЧ–1) «Аксонометрия детали»

5.

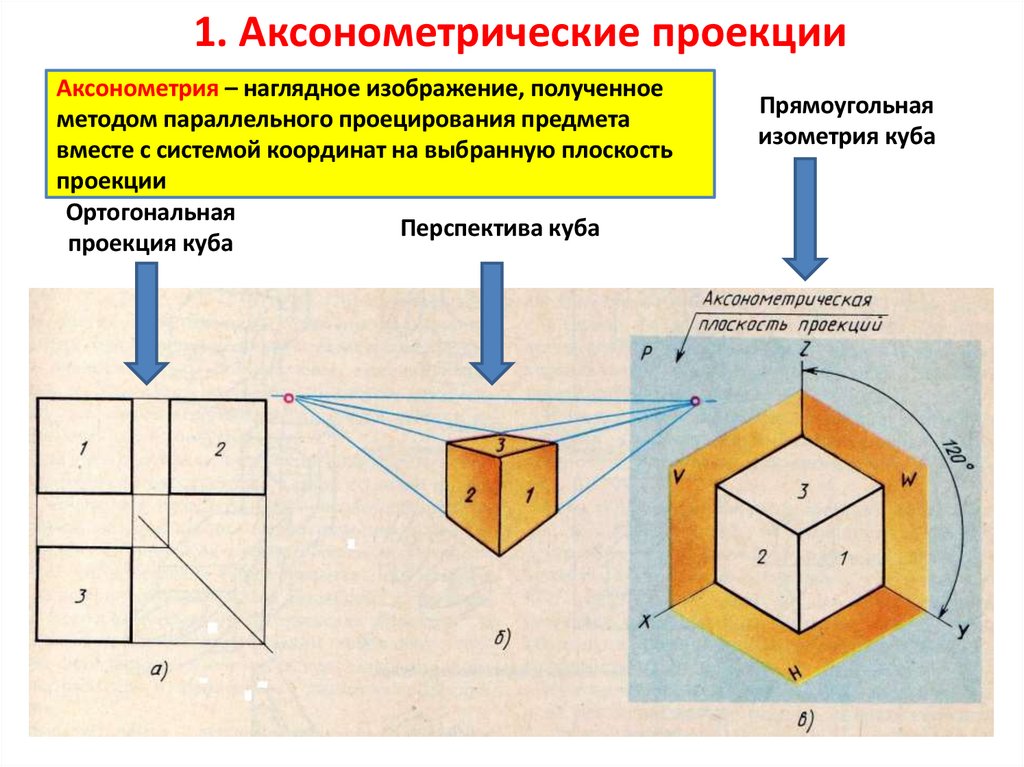

1. Аксонометрические проекции
Аксонометрия – наглядное изображение, полученное
методом параллельного проецирования предмета
вместе с системой координат на выбранную плоскость
проекции
Ортогональная
Перспектива куба
проекция куба
Прямоугольная
изометрия куба

6.

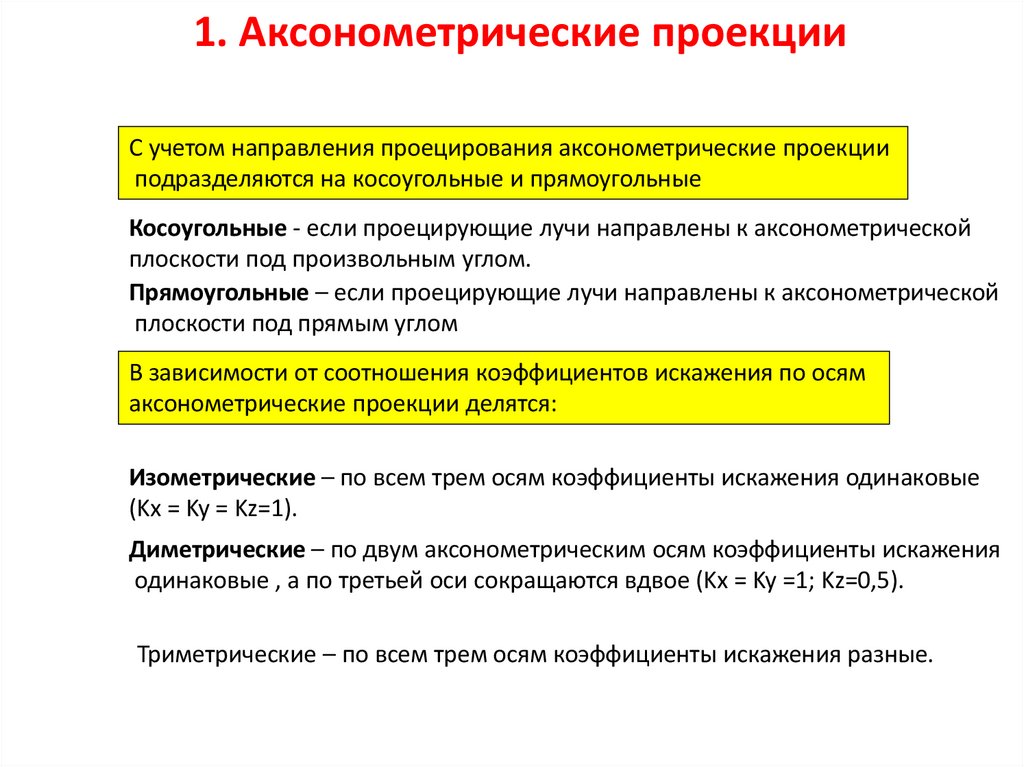

1. Аксонометрические проекции
С учетом направления проецирования аксонометрические проекции
подразделяются на косоугольные и прямоугольные
Косоугольные - если проецирующие лучи направлены к аксонометрической
плоскости под произвольным углом.
Прямоугольные – если проецирующие лучи направлены к аксонометрической
плоскости под прямым углом
В зависимости от соотношения коэффициентов искажения по осям
аксонометрические проекции делятся:
Изометрические – по всем трем осям коэффициенты искажения одинаковые
(Kx = Ky = Kz=1).
Диметрические – по двум аксонометрическим осям коэффициенты искажения
одинаковые , а по третьей оси сокращаются вдвое (Kx = Ky =1; Kz=0,5).
Триметрические – по всем трем осям коэффициенты искажения разные.

7.

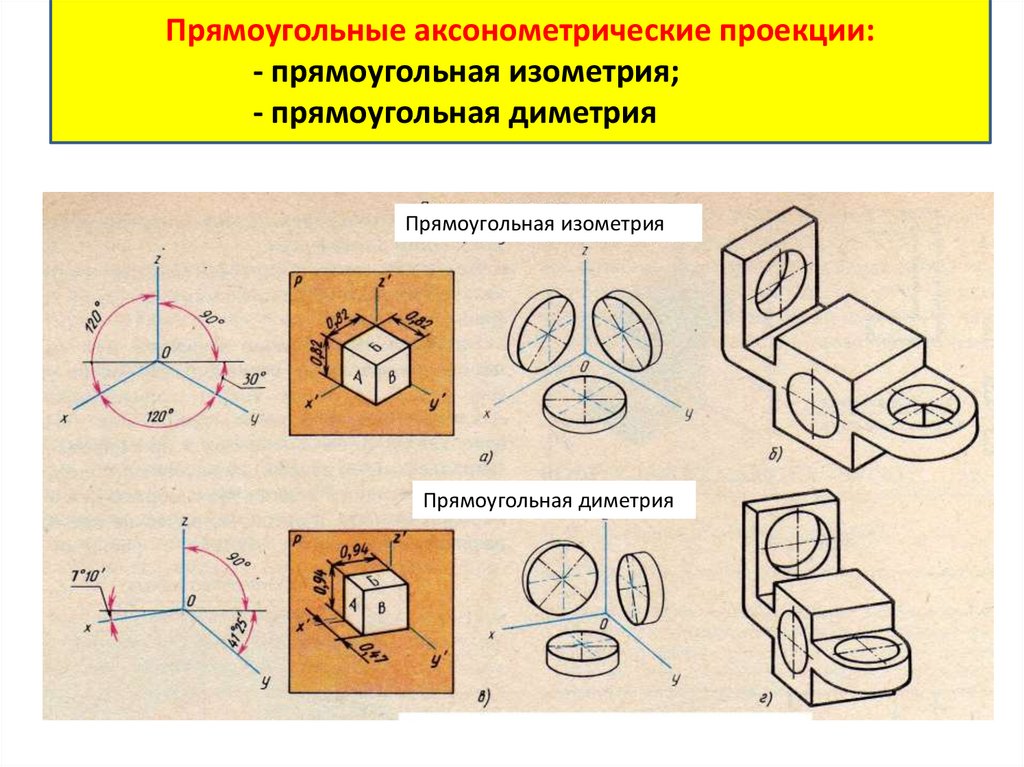

Прямоугольные аксонометрические проекции:
- прямоугольная изометрия;
- прямоугольная диметрия
Прямоугольная изометрия
Прямоугольная диметрия

8.

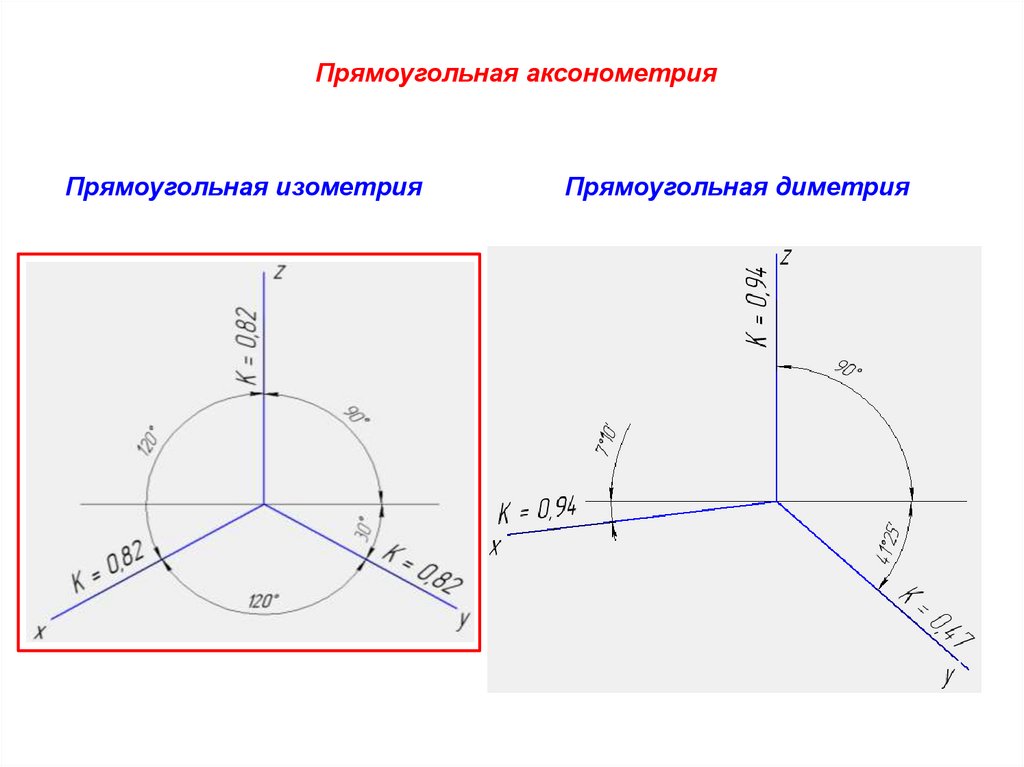

Прямоугольная аксонометрия
Прямоугольная изометрия
Прямоугольная диметрия

9.

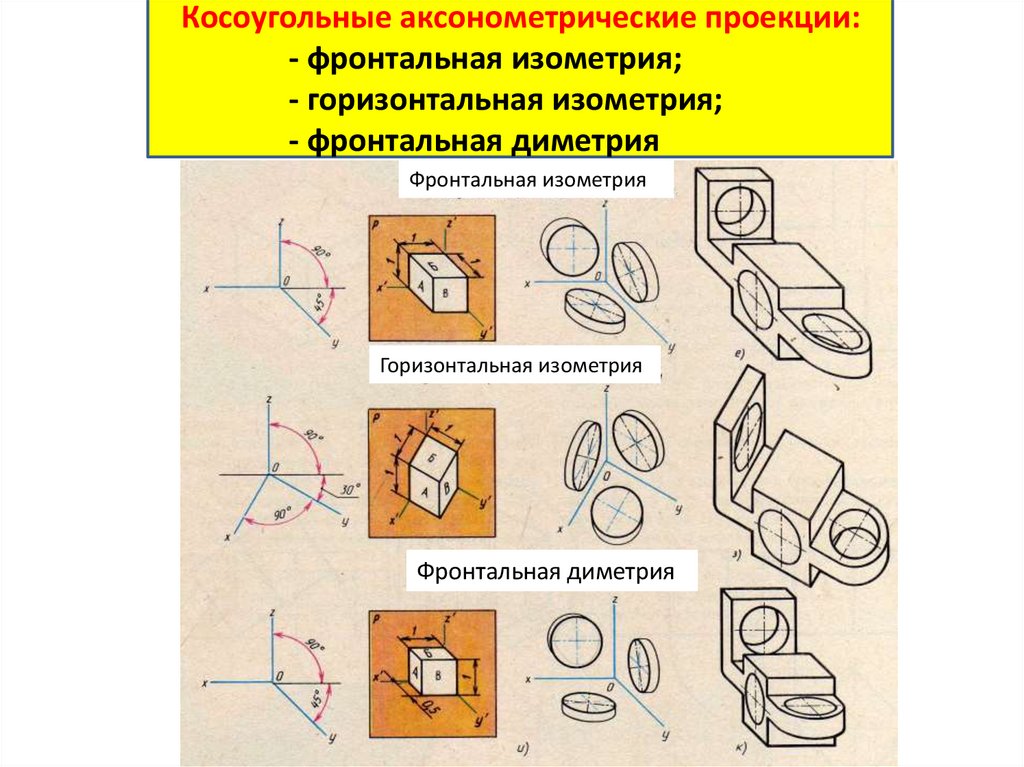

Косоугольные аксонометрические проекции:
- фронтальная изометрия;
- горизонтальная изометрия;
- фронтальная диметрия
Фронтальная изометрия
Горизонтальная изометрия
Фронтальная диметрия

10.

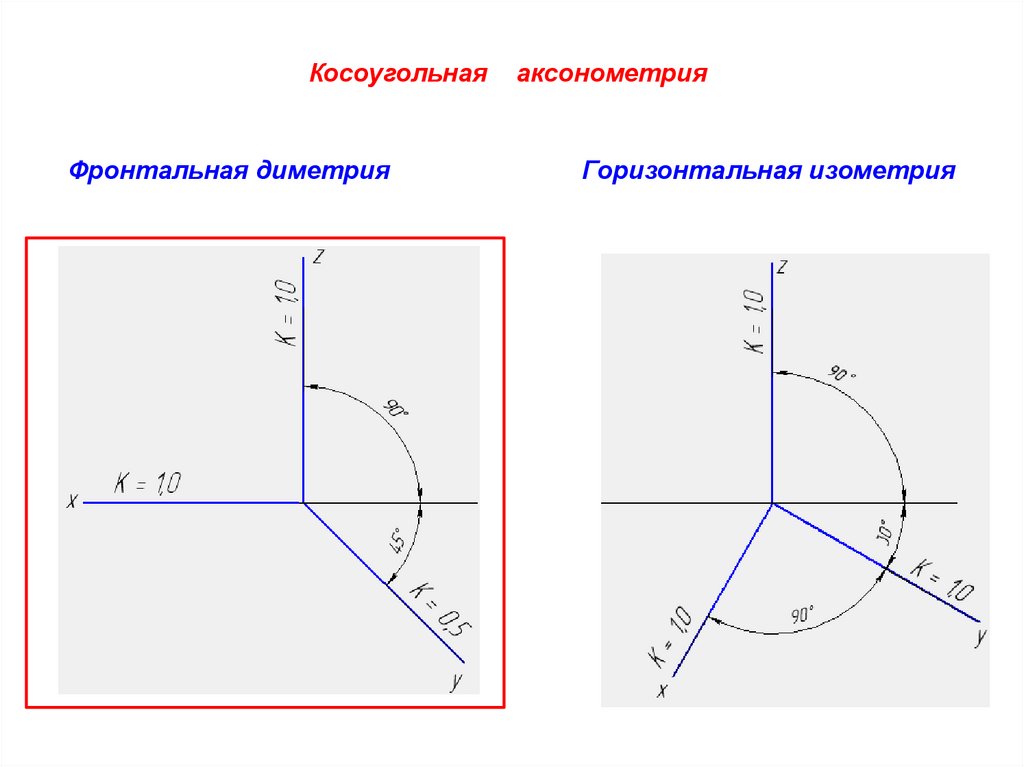

Косоугольная
Фронтальная диметрия
аксонометрия
Горизонтальная изометрия

11.

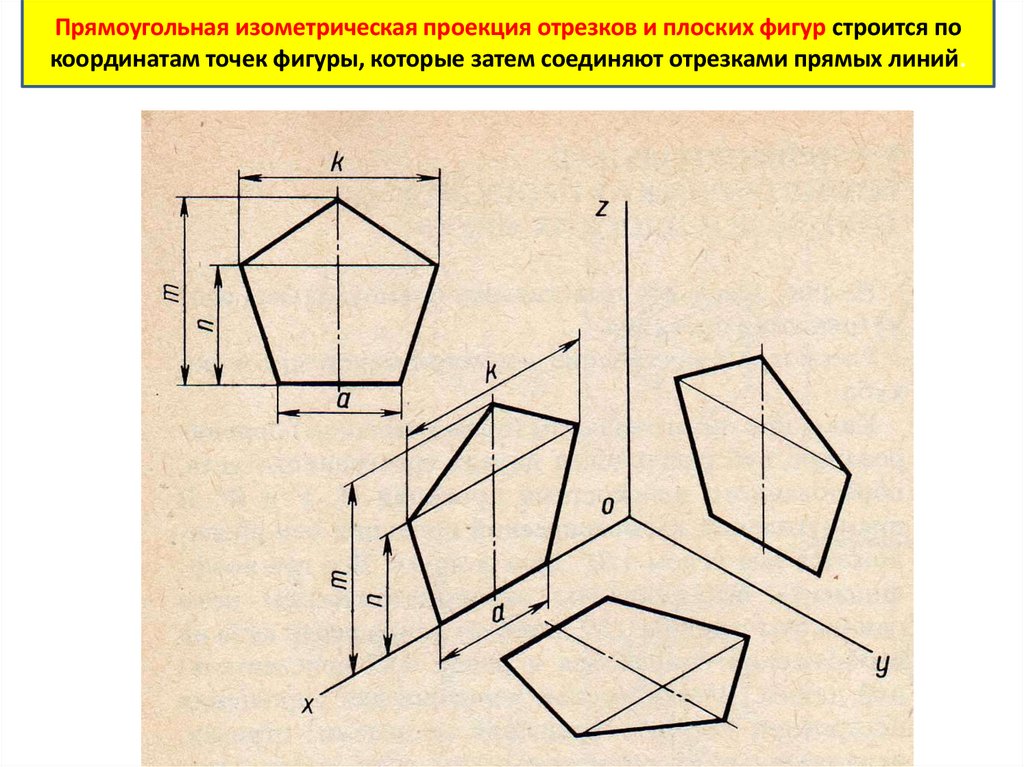

Прямоугольная изометрическая проекция отрезков и плоских фигур строится по
координатам точек фигуры, которые затем соединяют отрезками прямых линий.

12.

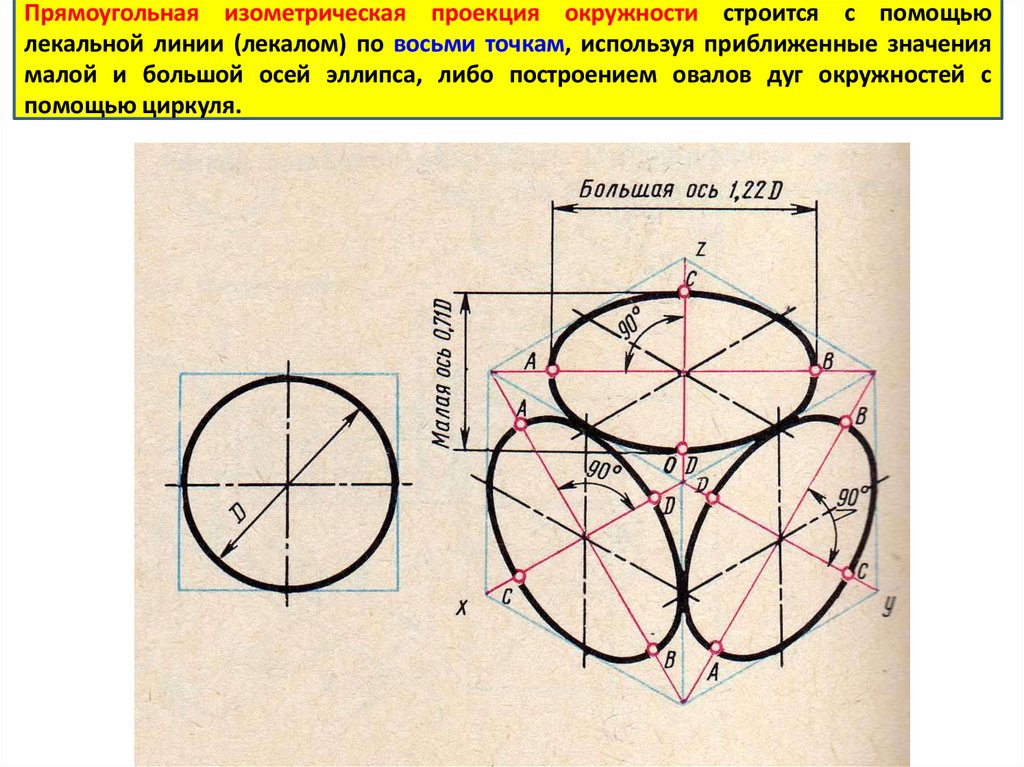

Прямоугольная изометрическая проекция окружности строится с помощью
лекальной линии (лекалом) по восьми точкам, используя приближенные значения
малой и большой осей эллипса, либо построением овалов дуг окружностей с
помощью циркуля.

13.

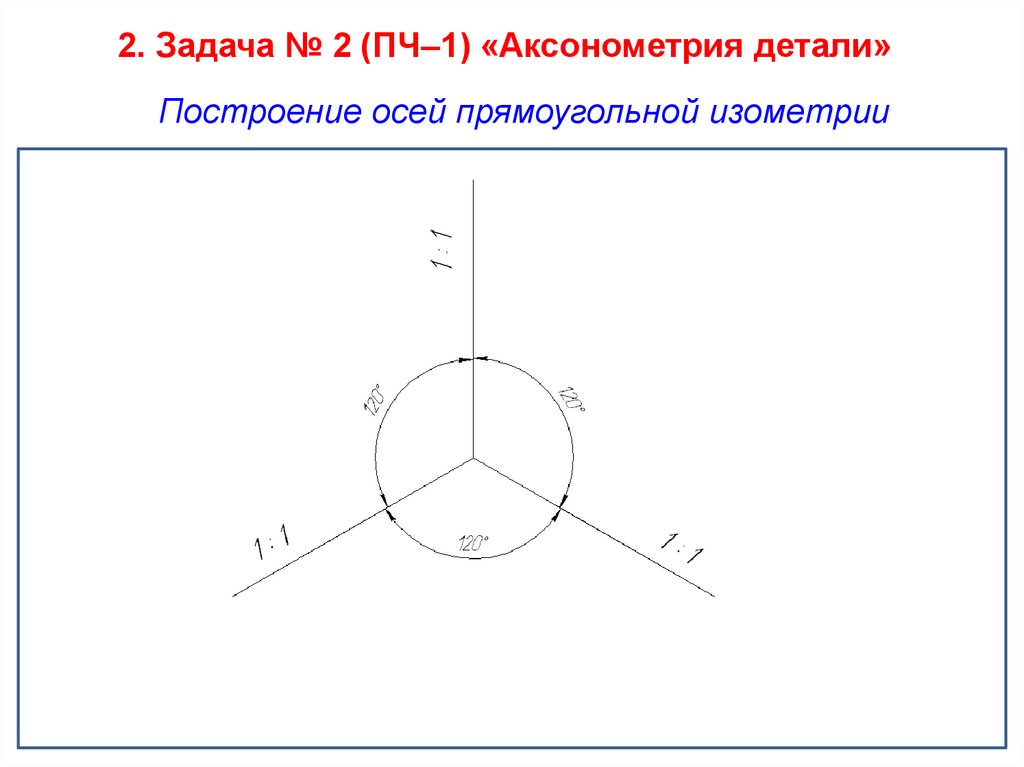

2. Задача № 2 (ПЧ–1) «Аксонометрия детали»
Построение осей прямоугольной изометрии

14.

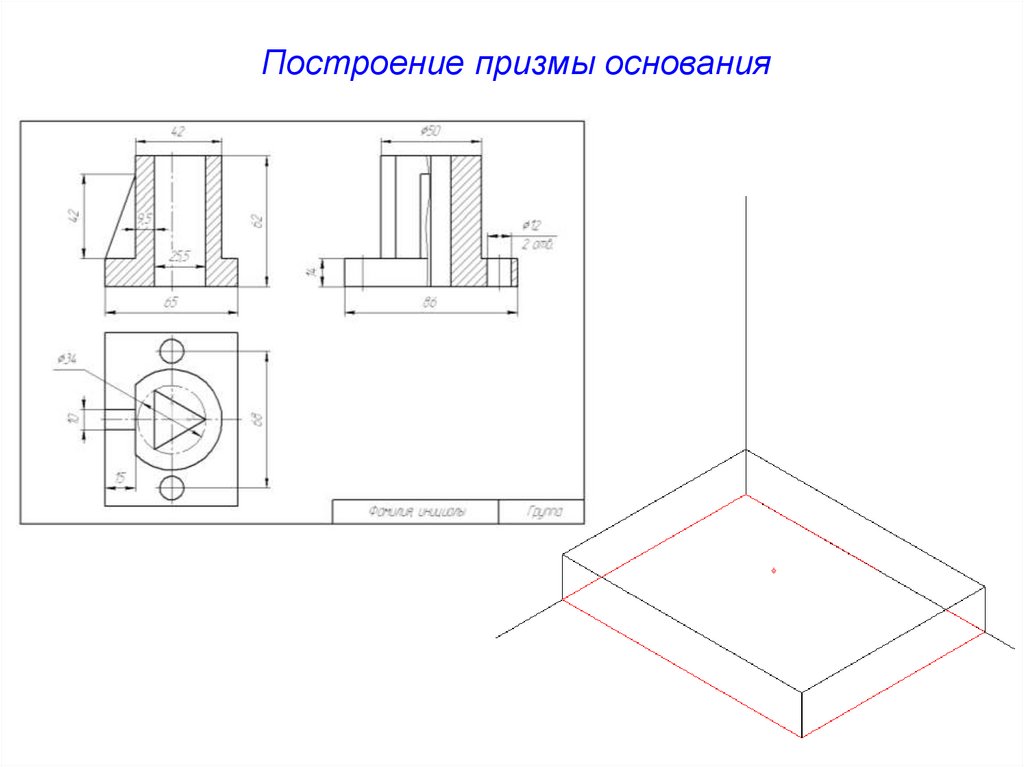

Построение призмы основания

15.

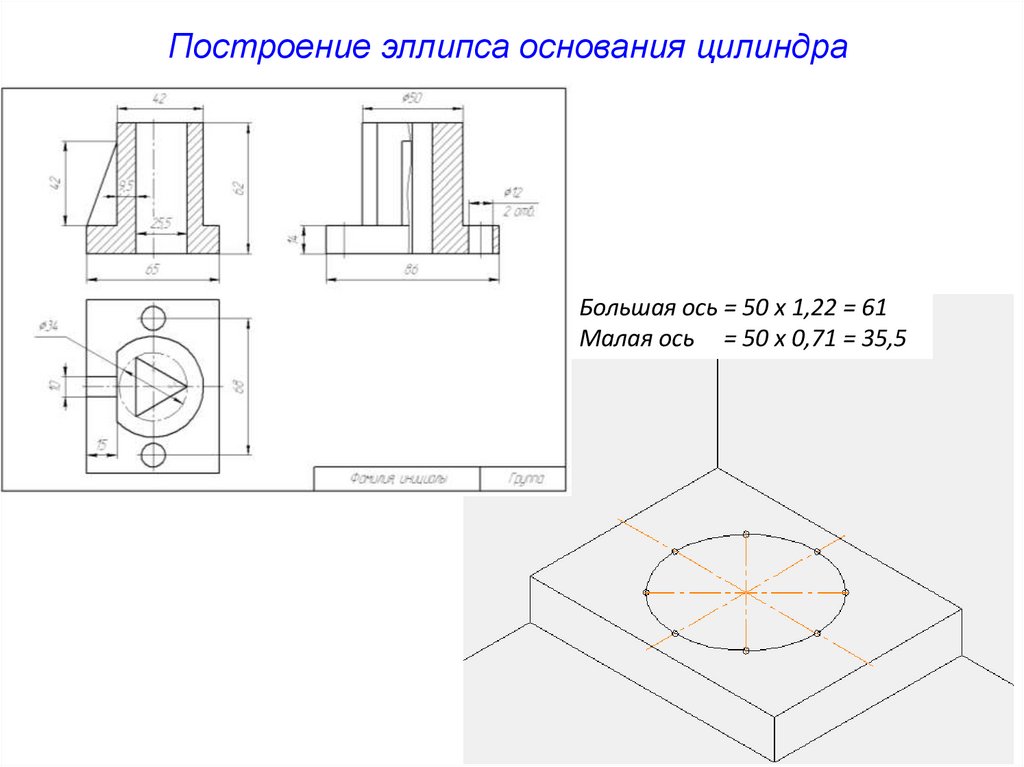

Построение эллипса основания цилиндра
Большая ось = 50 х 1,22 = 61
Малая ось = 50 х 0,71 = 35,5

16.

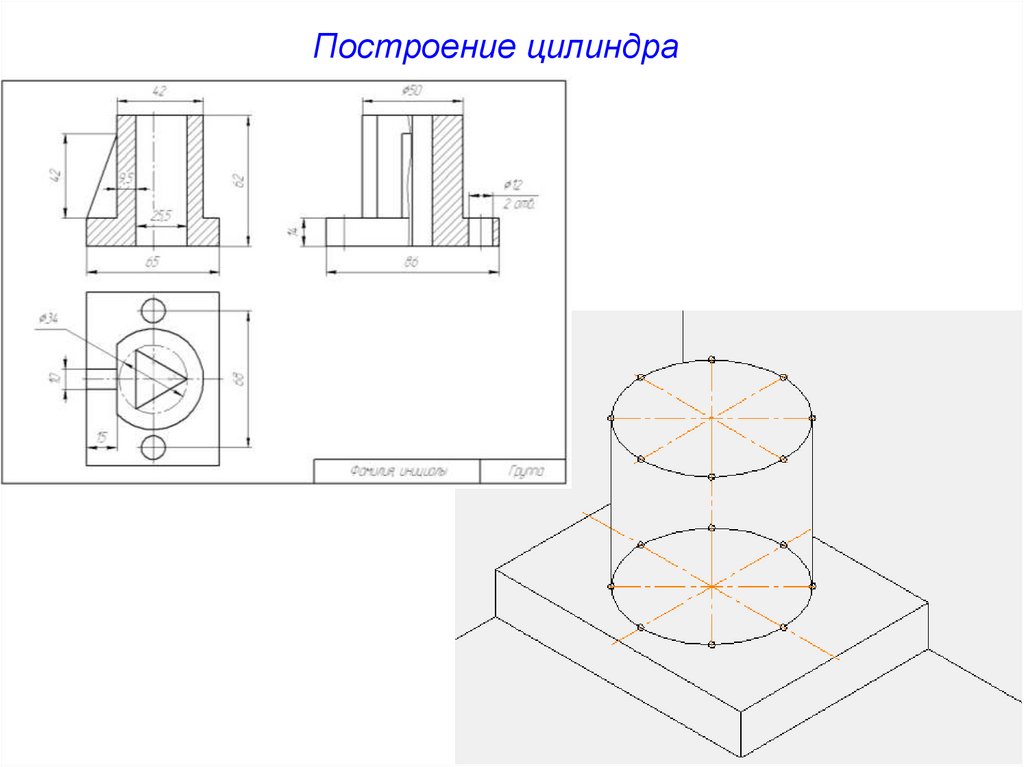

Построение цилиндра

17.

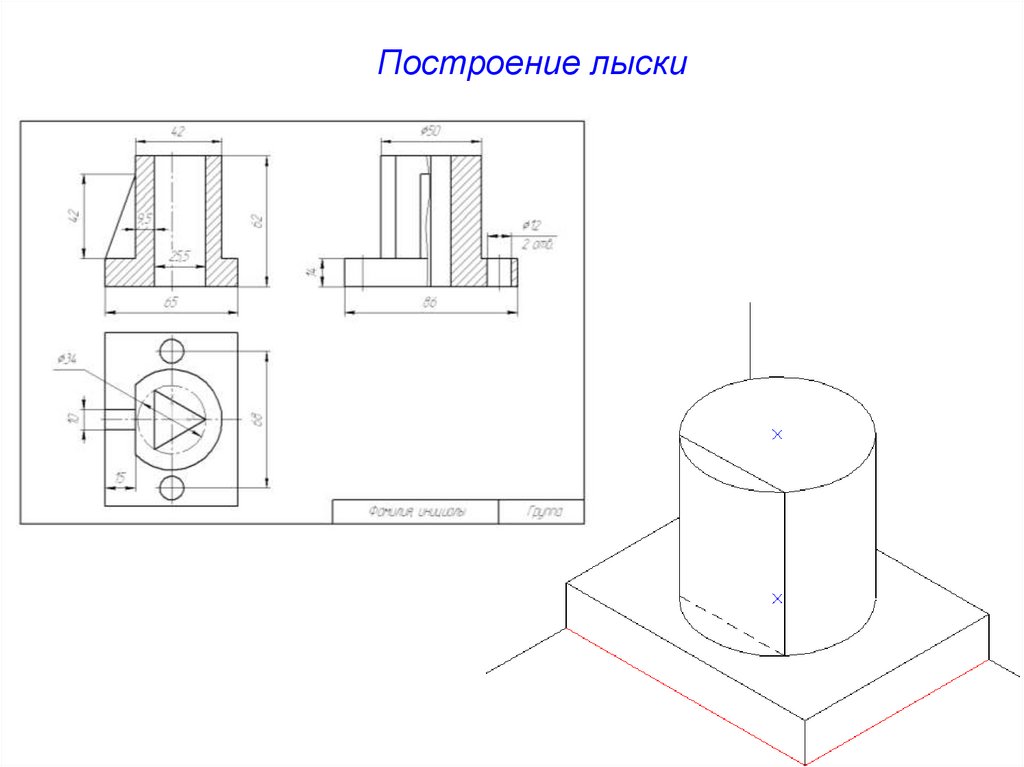

Построение лыски

18.

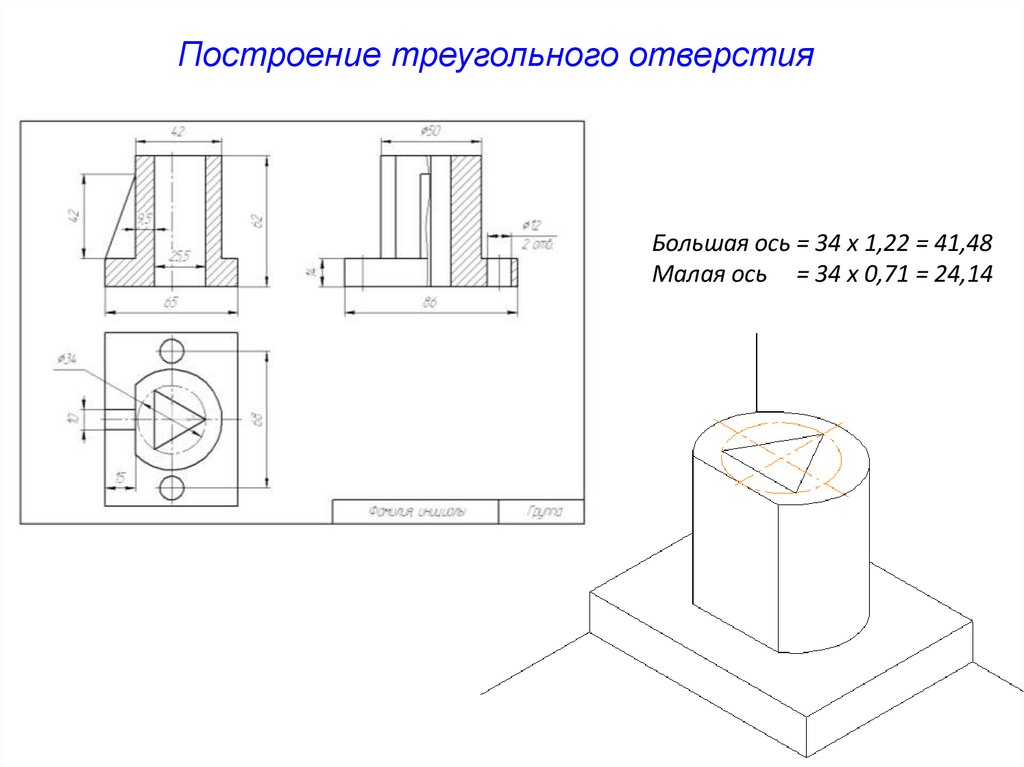

Построение треугольного отверстия
Большая ось = 34 х 1,22 = 41,48
Малая ось = 34 х 0,71 = 24,14

19.

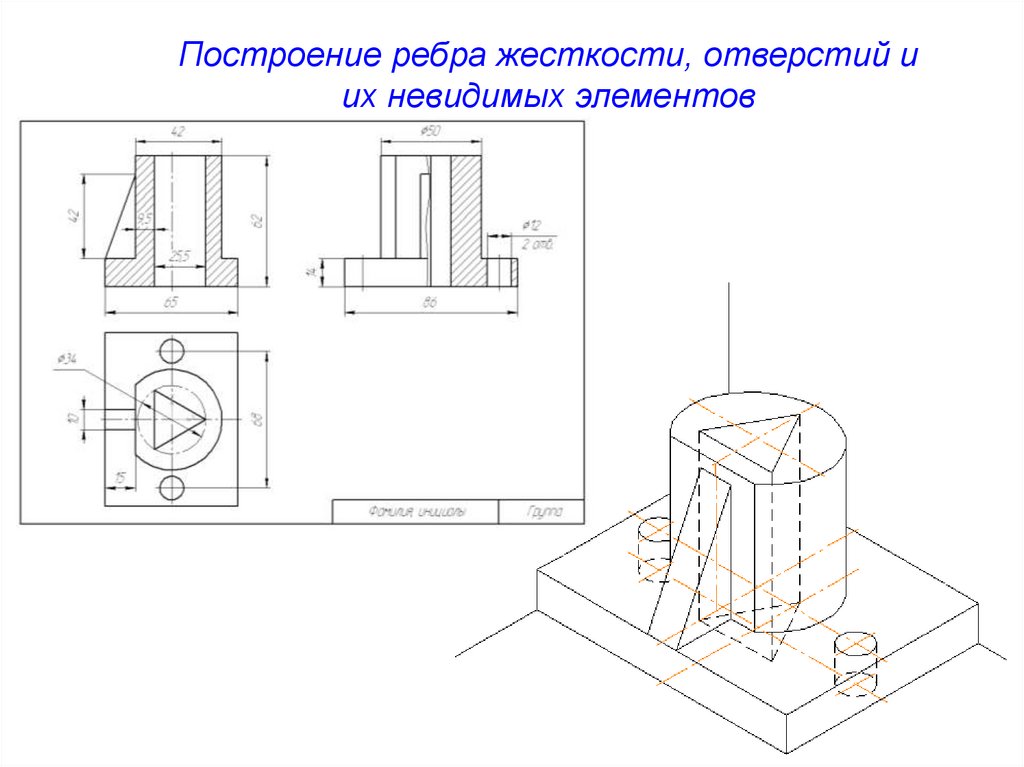

Построение ребра жесткости, отверстий и
их невидимых элементов

20.

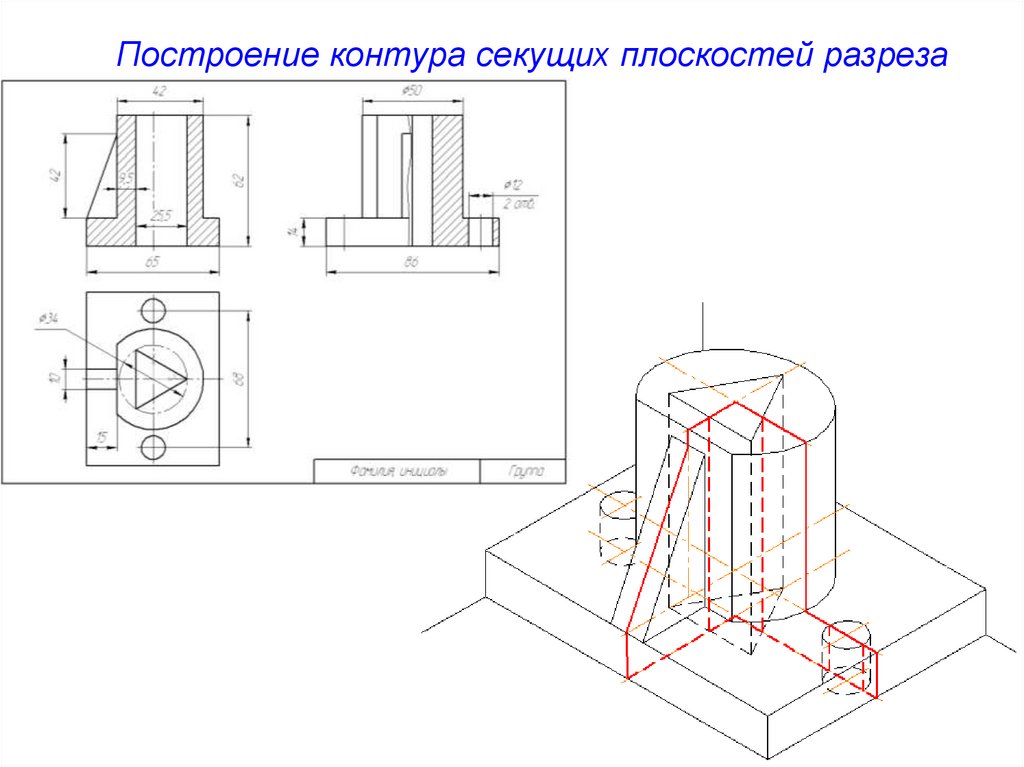

Построение контура секущих плоскостей разреза

21.

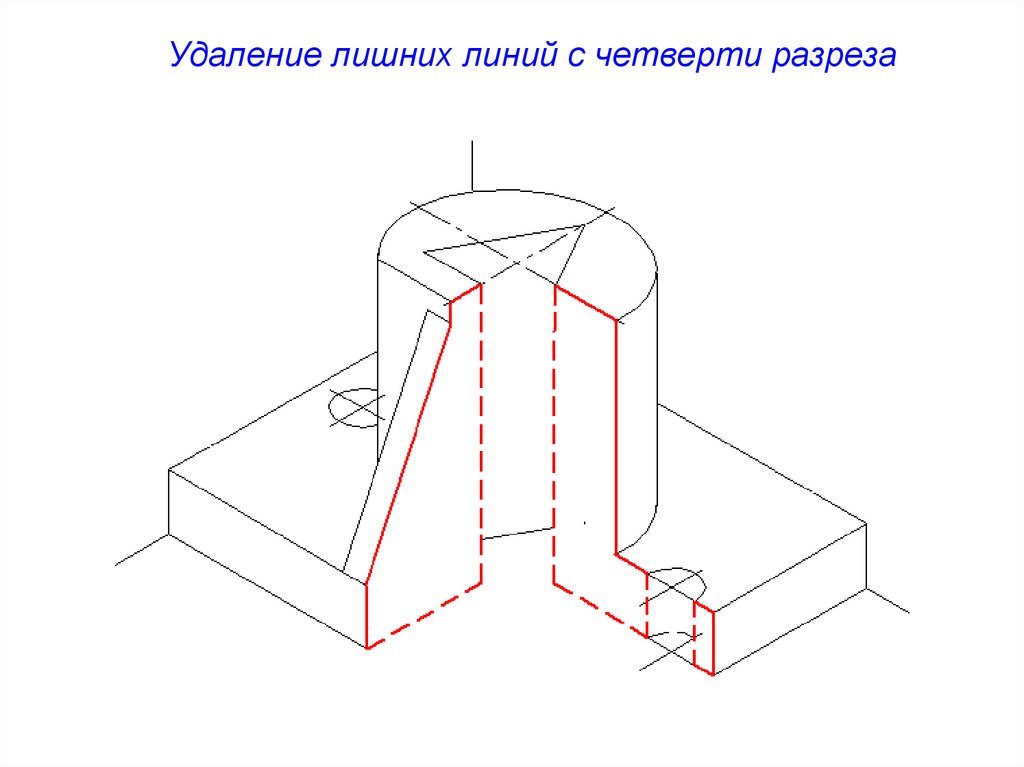

Удаление лишних линий с четверти разреза

22.

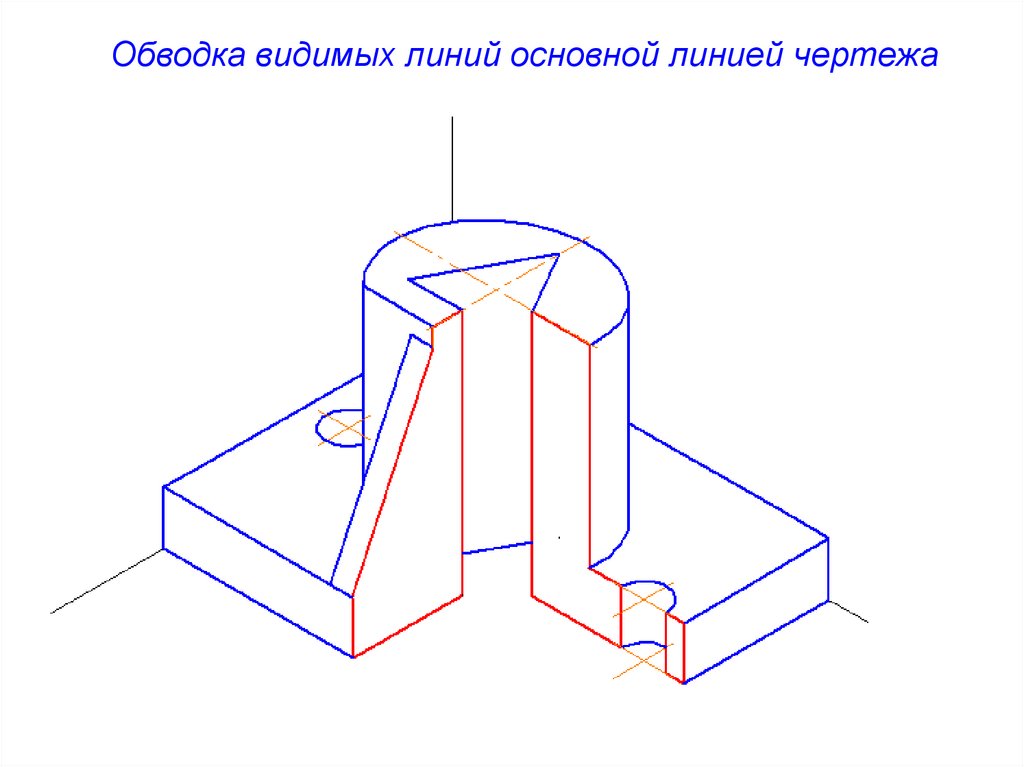

Обводка видимых линий основной линией чертежа

23.

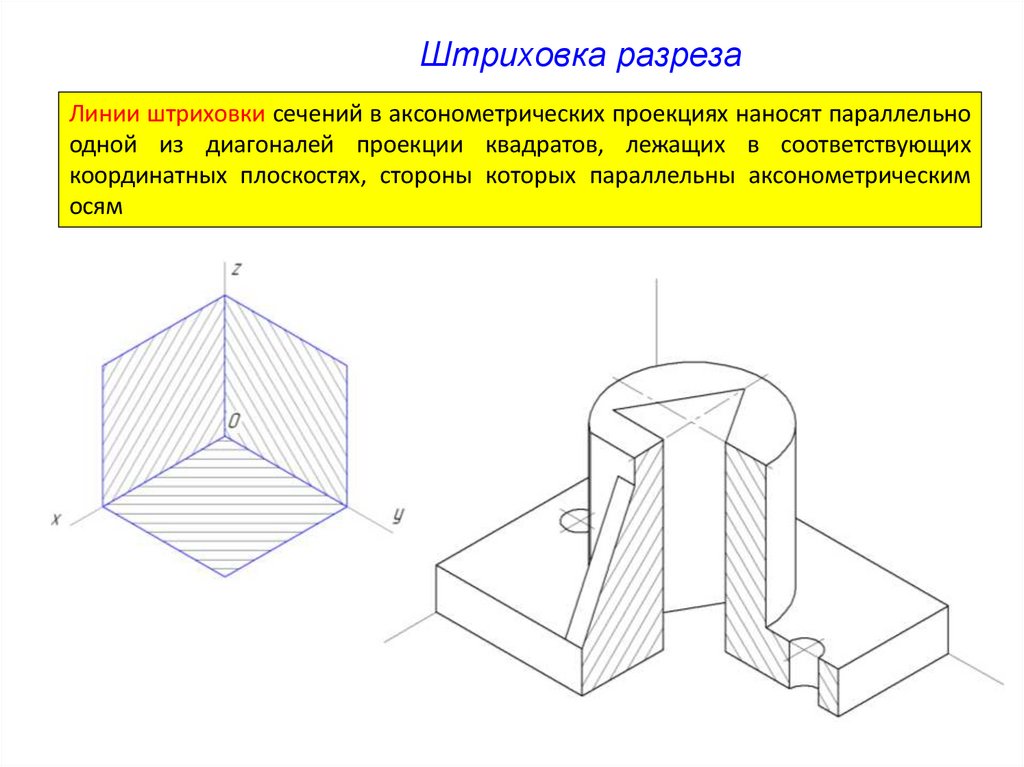

Штриховка разреза
Линии штриховки сечений в аксонометрических проекциях наносят параллельно
одной из диагоналей проекции квадратов, лежащих в соответствующих
координатных плоскостях, стороны которых параллельны аксонометрическим
осям
