1. Обратное проектирование 3D-моделей  9 класс

Обратное проектирование
3D-моделей
9 класс

2.

Ответить на вопросы:
1. Что такое обратное проектирование?
2. Назвать этапы обратного проектирования.
3. Что такое фотограмметрия?
4. Записать технологию
фотографирования.
5. Записать как создаётся объёмное
изображение.

3. Что такое обратное проектирование?

• это процесс разработки конструкторской
документации и/или 3D-модели изделия на основе
готового образца изделия. То есть модель не
разрабатывают с нуля, а восстанавливают по
готовому изделию, измеряя его размеры и изучая
другие параметры

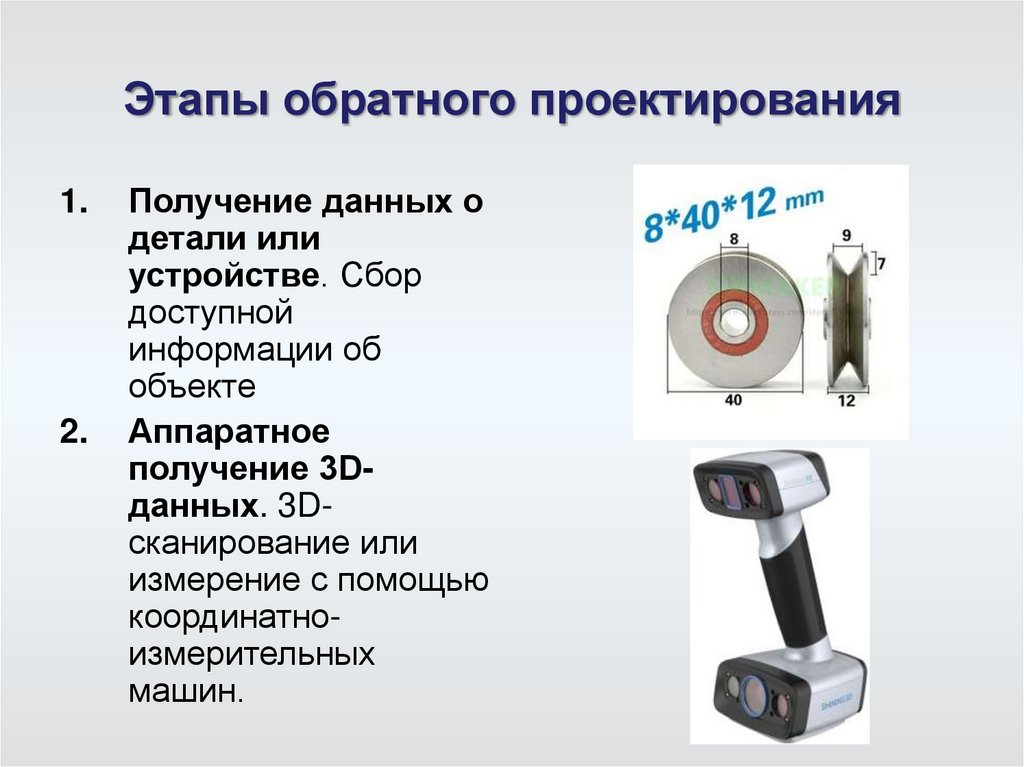

4. Этапы обратного проектирования

1.
2.
Получение данных о
детали или
устройстве. Сбор
доступной
информации об
объекте
Аппаратное
получение 3Dданных. 3Dсканирование или
измерение с помощью
координатноизмерительных
машин.

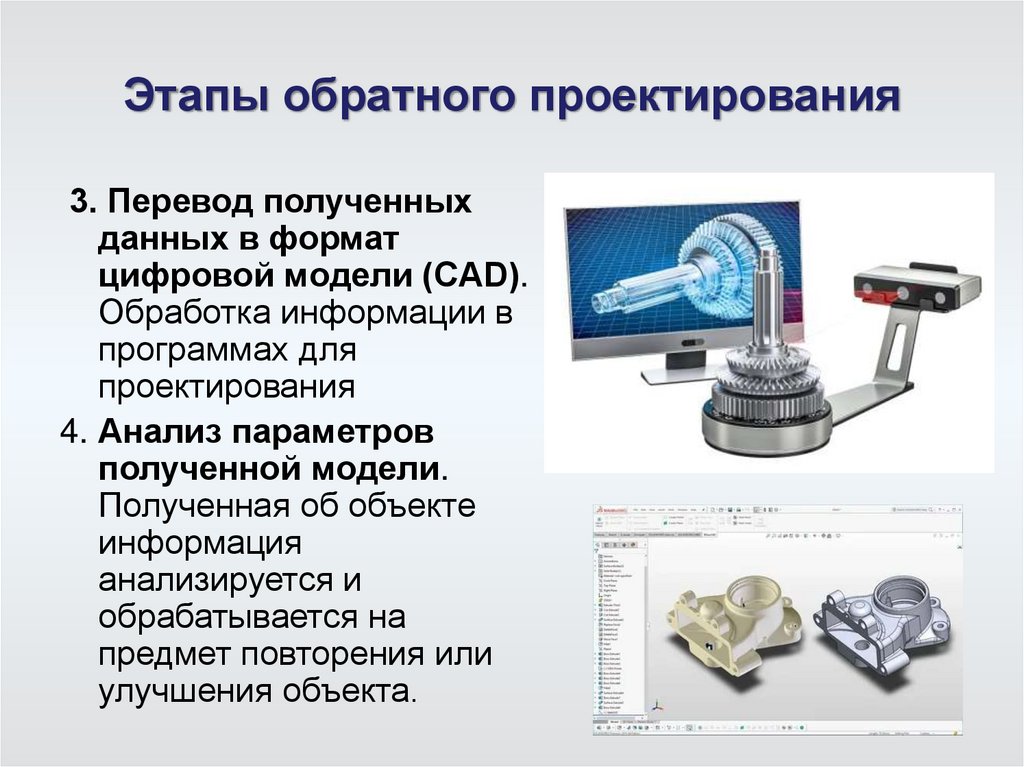

5. Этапы обратного проектирования

3. Перевод полученных
данных в формат
цифровой модели (CAD).
Обработка информации в
программах для
проектирования
4. Анализ параметров
полученной модели.
Полученная об объекте
информация
анализируется и
обрабатывается на
предмет повторения или
улучшения объекта.

6. Этапы обратного проектирования

5. Создание и испытания тестового образца. На
основании полученной и обработанной 3D-модели
аппаратными средствами создаётся физический
объект, с помощью 3D-печати, фрезерования и
других аппаратных операций. Этот объект
испытывается в рабочих условиях для выявления
его положительных и отрицательных сторон,
информация фиксируется.
6. Обработка полученных данных и формирование
отчёта. Полученные в результате испытаний
данные проверяются на соответствие целевым
параметрам, составляется техническая
документация на новый объект.

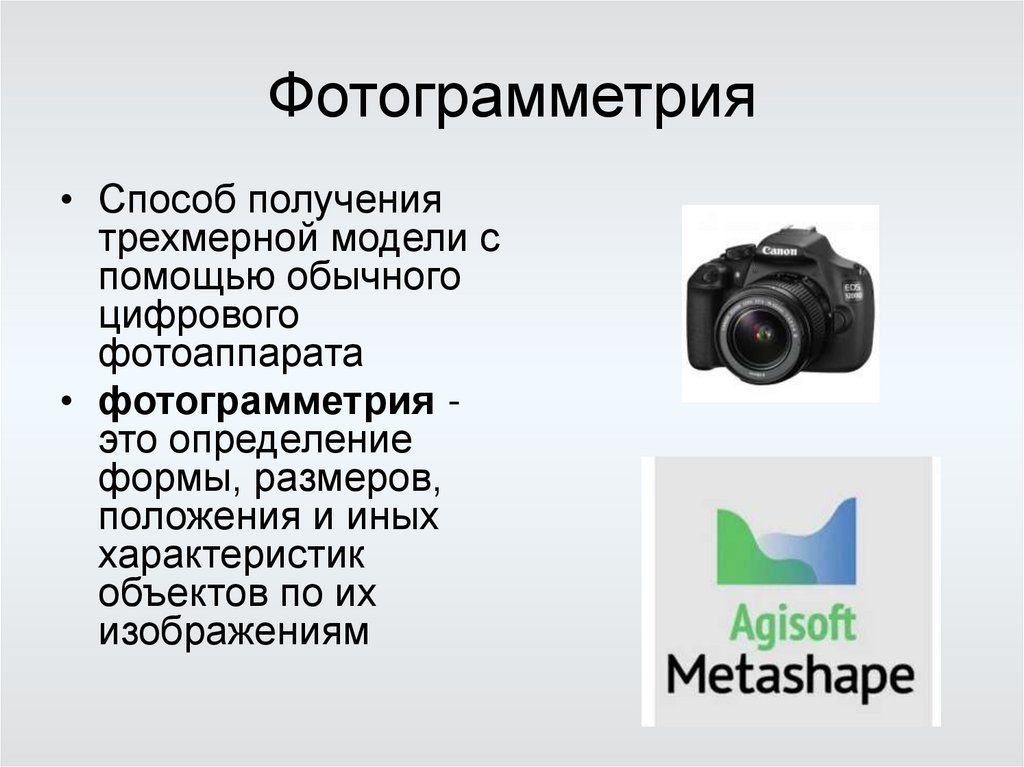

7. Фотограмметрия

• Способ получения
трехмерной модели с
помощью обычного
цифрового
фотоаппарата
• фотограмметрия это определение
формы, размеров,
положения и иных
характеристик
объектов по их
изображениям

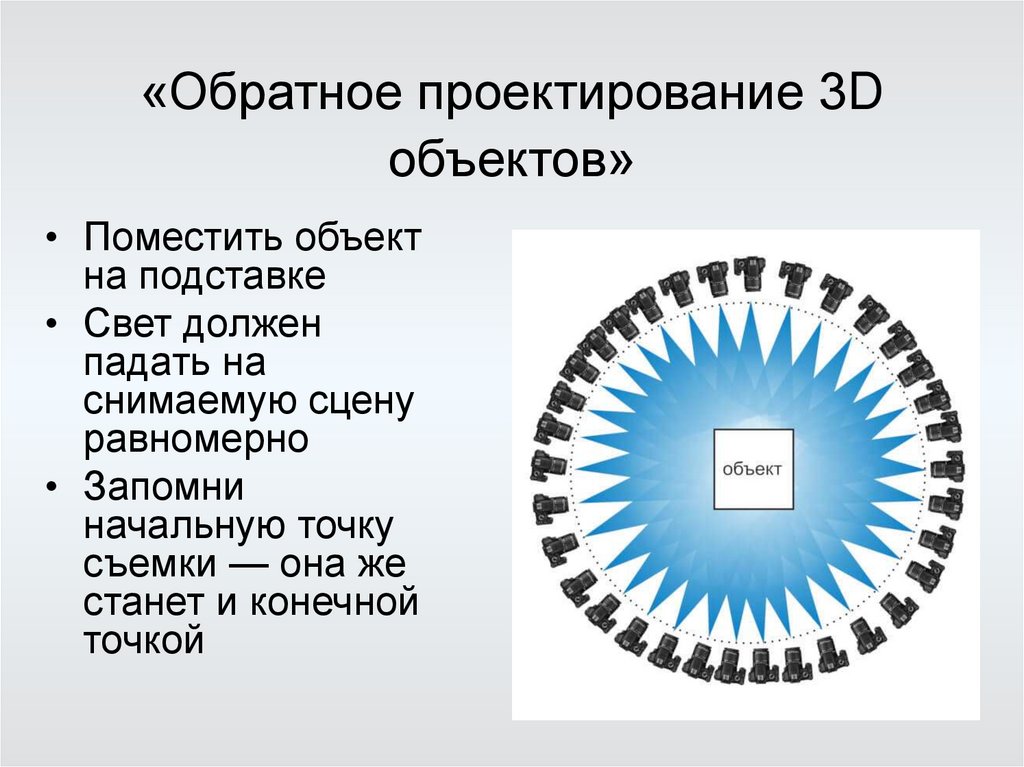

8. «Обратное проектирование 3D объектов»

• Поместить объект
на подставке
• Свет должен
падать на
снимаемую сцену
равномерно
• Запомни
начальную точку
съемки — она же
станет и конечной
точкой

9. Технология фотографирования

• Обходим вокруг сканируемого предмета с камерой в
руках, делая не менее 40 снимков таким образом,
чтобы каждый последующий захватывал часть
экспозиции предыдущего. Твоя траектория движения
должна составлять по возможности ровную
окружность. Во время первого прохода старайся
держать камеру примерно на одном уровне по
отношению к объекту, чтобы на полученных
фотографиях предмет располагался на одной
высоте, затем можно сделать снимки немного под
углом сверху или снизу, обойдя модель по кругу еще
несколько раз.

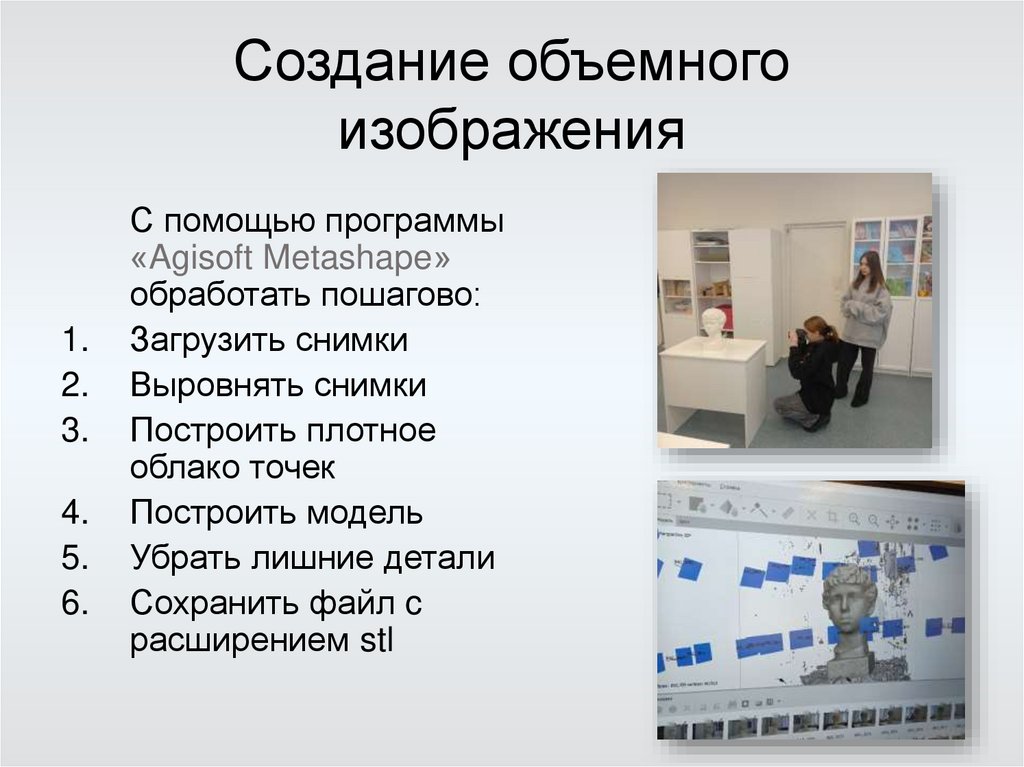

10. Создание объемного изображения

1.
2.
3.
4.
5.
6.
С помощью программы
«Agisoft Metashape»
обработать пошагово:
Загрузить снимки
Выровнять снимки
Построить плотное
облако точек
Построить модель
Убрать лишние детали
Сохранить файл c
расширением stl

11.

Выполненное задание
отправить на почту:
