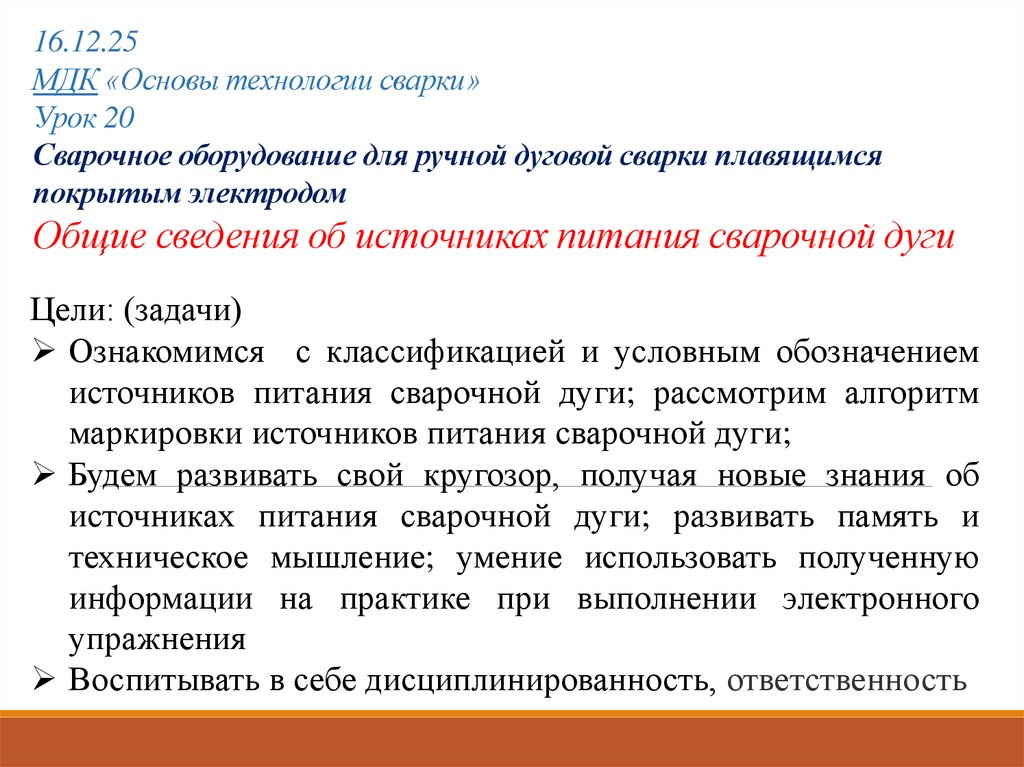

1. 16.12.25 МДК «Основы технологии сварки» Урок 20 Сварочное оборудование для ручной дуговой сварки плавящимся покрытым электродом

Общие сведения об источниках питания сварочной дуги
Цели: (задачи)
Ознакомимся с классификацией и условным обозначением
источников питания сварочной дуги; рассмотрим алгоритм
маркировки источников питания сварочной дуги;
Будем развивать свой кругозор, получая новые знания об
источниках питания сварочной дуги; развивать память и
техническое мышление; умение использовать полученную
информации на практике при выполнении электронного
упражнения
Воспитывать в себе дисциплинированность, ответственность

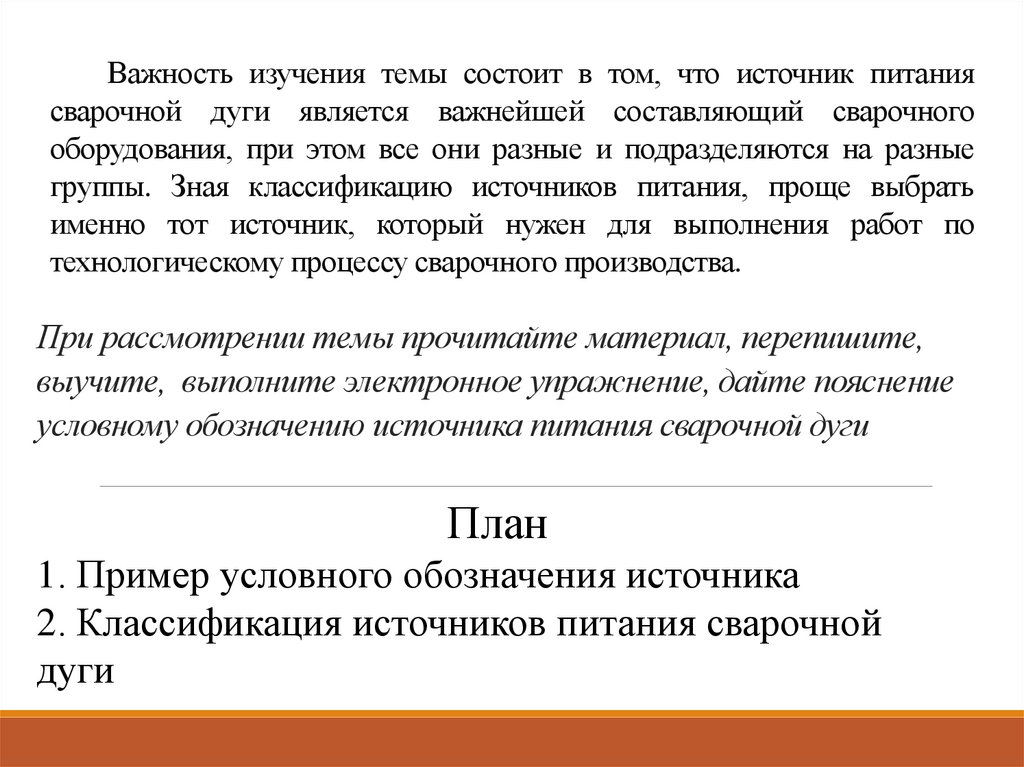

2. Важность изучения темы состоит в том, что источник питания сварочной дуги является важнейшей составляющий сварочного

оборудования, при этом все они разные и подразделяются на разные
группы. Зная классификацию источников питания, проще выбрать
именно тот источник, который нужен для выполнения работ по
технологическому процессу сварочного производства.
При рассмотрении темы прочитайте материал, перепишите,
выучите, выполните электронное упражнение, дайте пояснение
условному обозначению источника питания сварочной дуги
План
1. Пример условного обозначения источника
2. Классификация источников питания сварочной
дуги

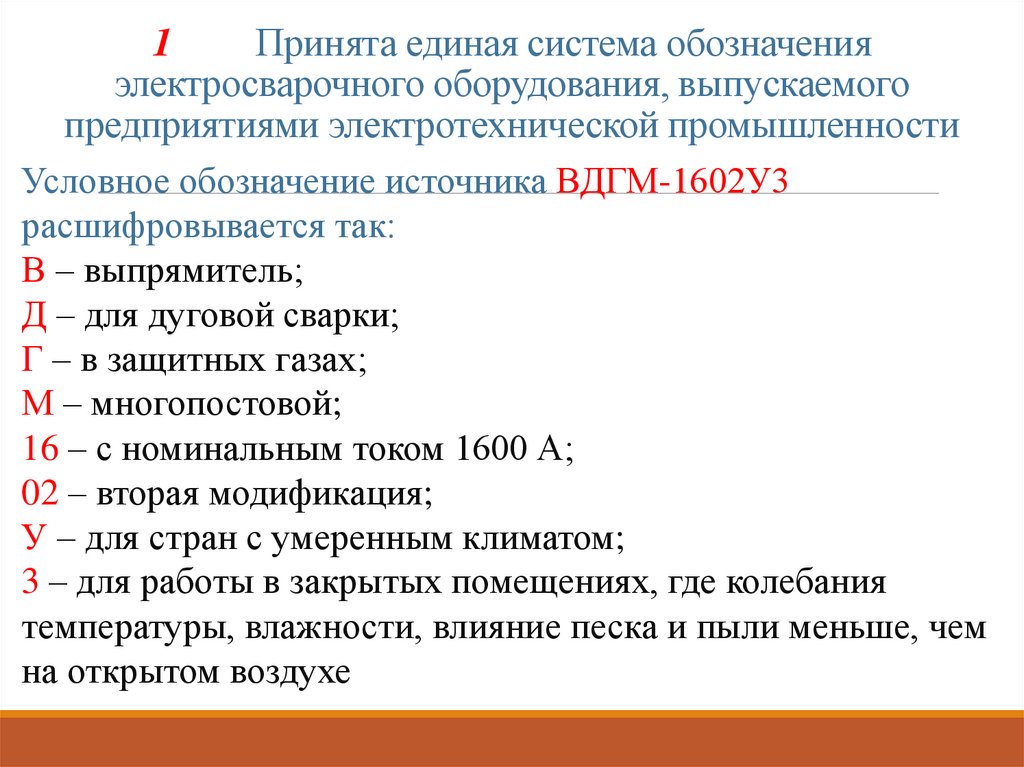

3. 1 Принята единая система обозначения электросварочного оборудования, выпускаемого предприятиями электротехнической

промышленности
Условное обозначение источника ВДГМ-1602У3
расшифровывается так:
В – выпрямитель;
Д – для дуговой сварки;
Г – в защитных газах;
М – многопостовой;
16 – с номинальным током 1600 А;
02 – вторая модификация;
У – для стран с умеренным климатом;
3 – для работы в закрытых помещениях, где колебания
температуры, влажности, влияние песка и пыли меньше, чем
на открытом воздухе

4.

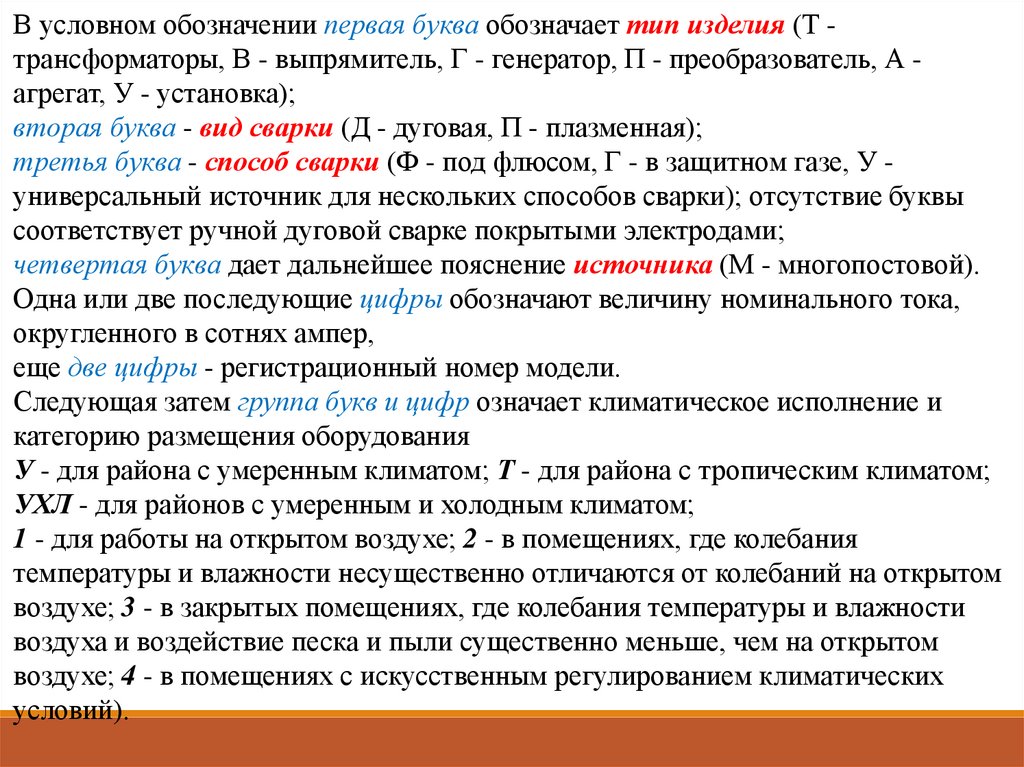

В условном обозначении первая буква обозначает тип изделия (Т трансформаторы, В - выпрямитель, Г - генератор, П - преобразователь, А агрегат, У - установка);
вторая буква - вид сварки (Д - дуговая, П - плазменная);
третья буква - способ сварки (Ф - под флюсом, Г - в защитном газе, У универсальный источник для нескольких способов сварки); отсутствие буквы
соответствует ручной дуговой сварке покрытыми электродами;
четвертая буква дает дальнейшее пояснение источника (М - многопостовой).
Одна или две последующие цифры обозначают величину номинального тока,
округленного в сотнях ампер,
еще две цифры - регистрационный номер модели.
Следующая затем группа букв и цифр означает климатическое исполнение и
категорию размещения оборудования
У - для района с умеренным климатом; Т - для района с тропическим климатом;
УХЛ - для районов с умеренным и холодным климатом;
1 - для работы на открытом воздухе; 2 - в помещениях, где колебания
температуры и влажности несущественно отличаются от колебаний на открытом
воздухе; 3 - в закрытых помещениях, где колебания температуры и влажности
воздуха и воздействие песка и пыли существенно меньше, чем на открытом
воздухе; 4 - в помещениях с искусственным регулированием климатических
условий).

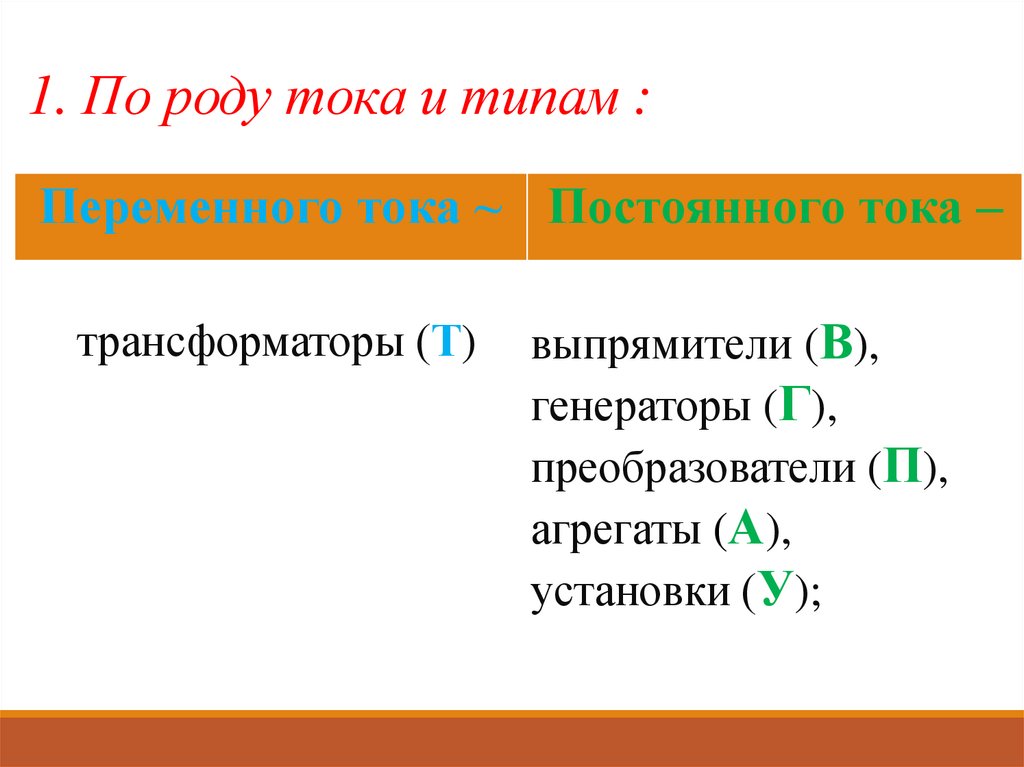

5. 1. По роду тока и типам :

Переменного тока ⁓ Постоянного тока –
трансформаторы (Т)
выпрямители (В),
генераторы (Г),
преобразователи (П),
агрегаты (А),
установки (У);

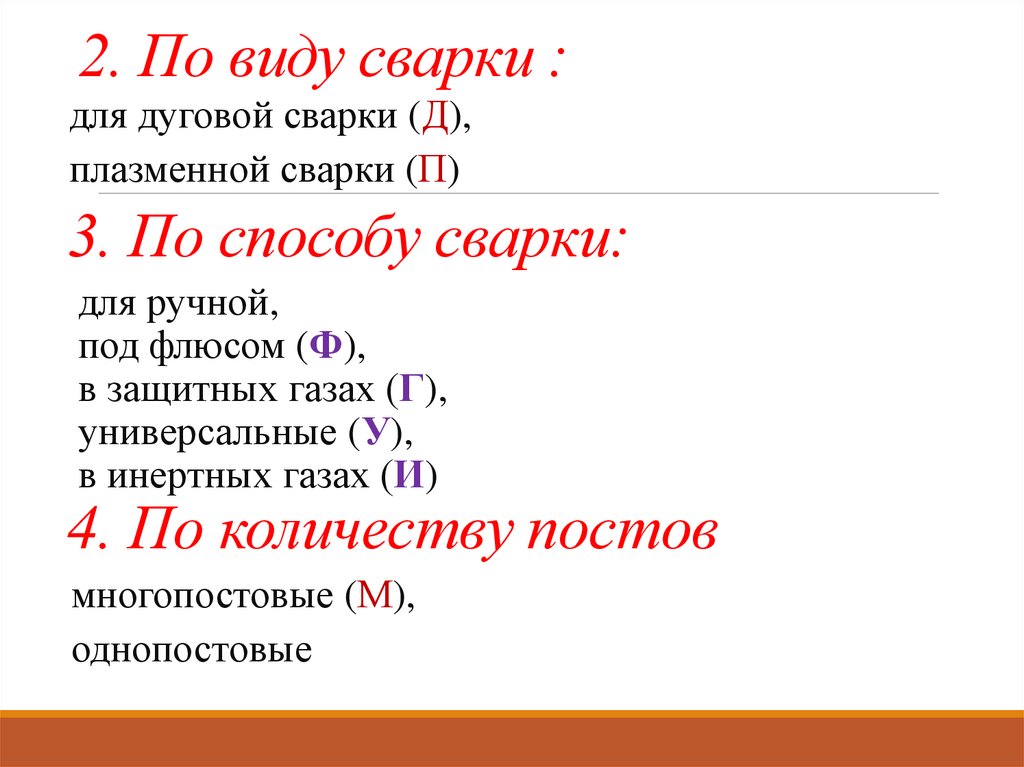

6. 2. По виду сварки :

для дуговой сварки (Д),
плазменной сварки (П)
3. По способу сварки:
для ручной,
под флюсом (Ф),
в защитных газах (Г),
универсальные (У),
в инертных газах (И)
4. По количеству постов
многопостовые (М),
однопостовые

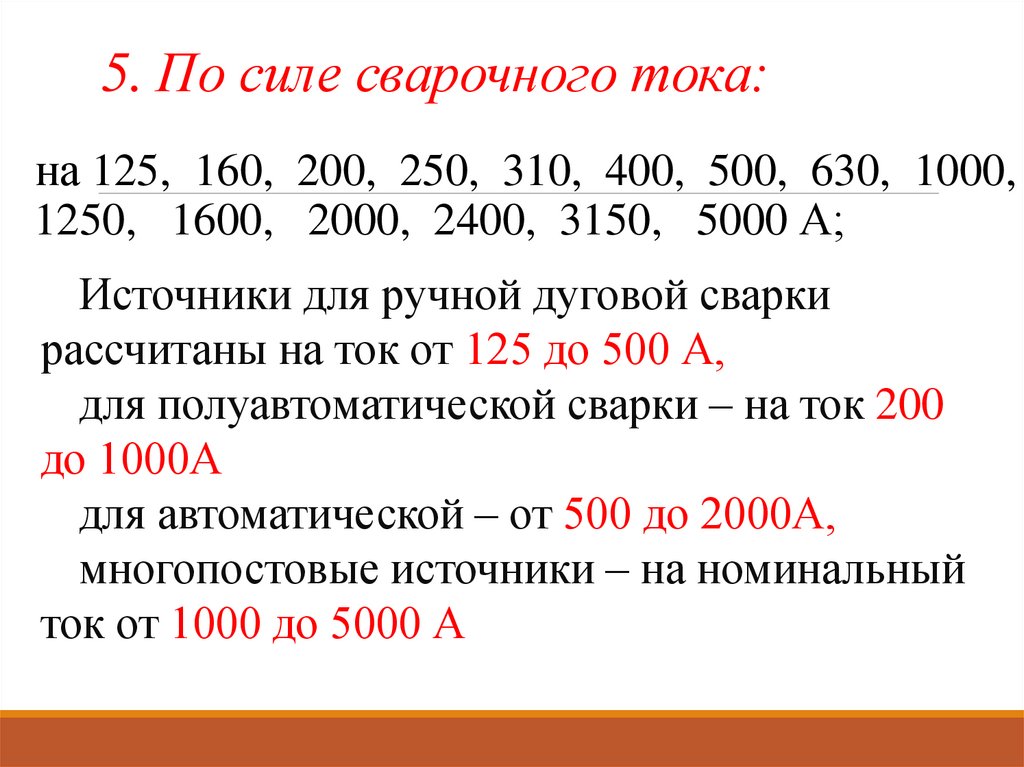

7. 5. По силе сварочного тока:

на 125, 160, 200, 250, 310, 400, 500, 630, 1000,
1250, 1600, 2000, 2400, 3150, 5000 А;
Источники для ручной дуговой сварки
рассчитаны на ток от 125 до 500 А,
для полуавтоматической сварки – на ток 200
до 1000А
для автоматической – от 500 до 2000А,
многопостовые источники – на номинальный
ток от 1000 до 5000 А

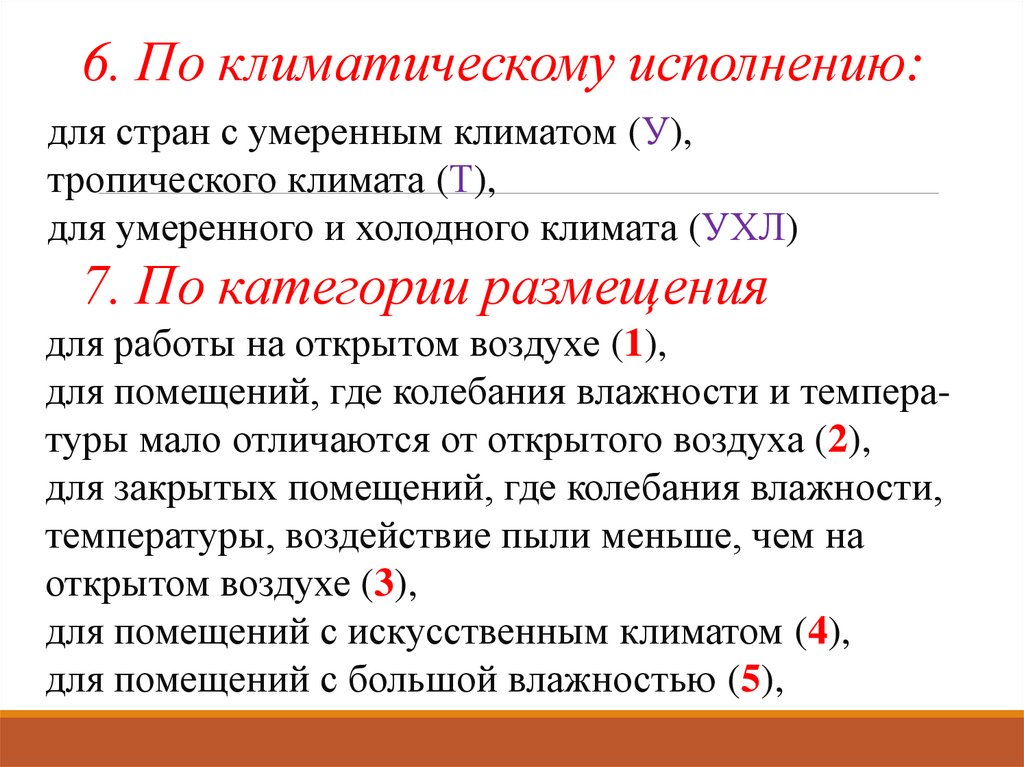

8. 7. По категории размещения

6. По климатическому исполнению:
для стран с умеренным климатом (У),
тропического климата (Т),
для умеренного и холодного климата (УХЛ)
7. По категории размещения
для работы на открытом воздухе (1),
для помещений, где колебания влажности и температуры мало отличаются от открытого воздуха (2),
для закрытых помещений, где колебания влажности,
температуры, воздействие пыли меньше, чем на
открытом воздухе (3),
для помещений с искусственным климатом (4),
для помещений с большой влажностью (5),

9.

Условное обозначение источника питания
ВДМ-1001УХЛ4 расшифровывается следующим
образом: В - выпрямитель,
Д - для дуговой сварки,
М - многопостовой,
10 - с номинальным сварочным током 1000А,
01 - первая модель,
УХЛ - для районов с умеренным и холодным
климатом,
4 - для работы в помещениях с искусственно
регулируемыми климатическими условиями.

10.

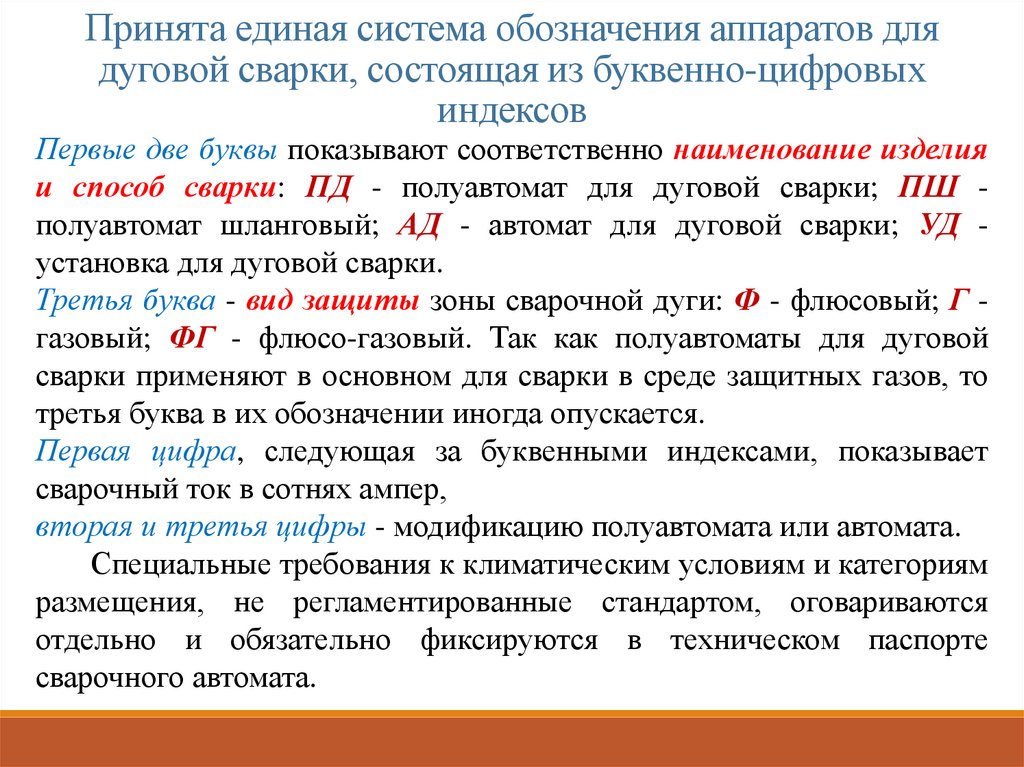

Принята единая система обозначения аппаратов для
дуговой сварки, состоящая из буквенно-цифровых
индексов
Первые две буквы показывают соответственно наименование изделия
и способ сварки: ПД - полуавтомат для дуговой сварки; ПШ полуавтомат шланговый; АД - автомат для дуговой сварки; УД установка для дуговой сварки.
Третья буква - вид защиты зоны сварочной дуги: Ф - флюсовый; Г газовый; ФГ - флюсо-газовый. Так как полуавтоматы для дуговой
сварки применяют в основном для сварки в среде защитных газов, то
третья буква в их обозначении иногда опускается.
Первая цифра, следующая за буквенными индексами, показывает
сварочный ток в сотнях ампер,
вторая и третья цифры - модификацию полуавтомата или автомата.
Специальные требования к климатическим условиям и категориям
размещения, не регламентированные стандартом, оговариваются
отдельно и обязательно фиксируются в техническом паспорте
сварочного автомата.

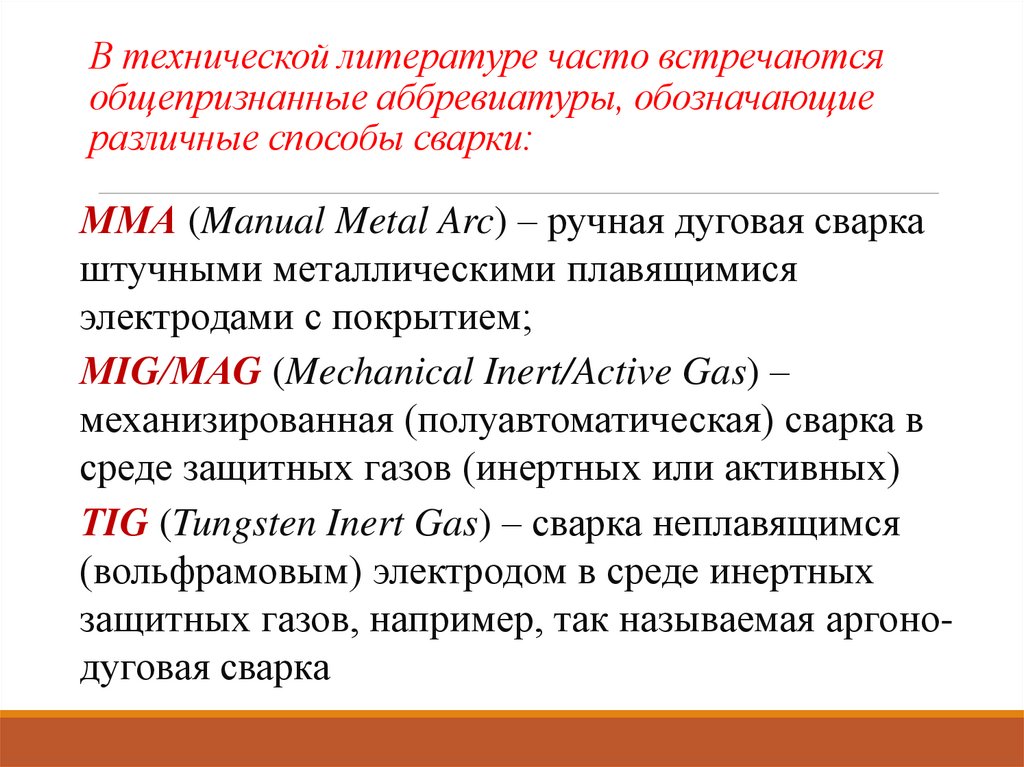

11. В технической литературе часто встречаются общепризнанные аббревиатуры, обозначающие различные способы сварки:

ММА (Manual Metal Arc) – ручная дуговая сварка
штучными металлическими плавящимися
электродами с покрытием;
МIG/МАG (Mechanical Inert/Active Gas) –
механизированная (полуавтоматическая) сварка в
среде защитных газов (инертных или активных)
ТIG (Tungsten Inert Gas) – сварка неплавящимся
(вольфрамовым) электродом в среде инертных
защитных газов, например, так называемая аргонодуговая сварка

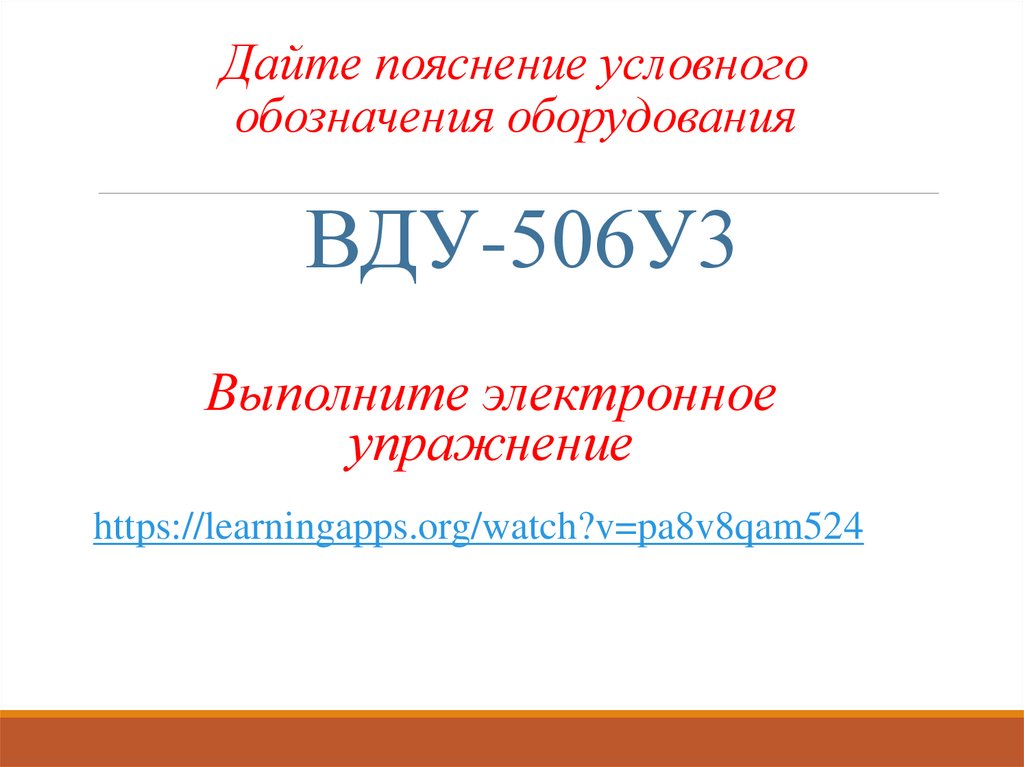

12. Дайте пояснение условного обозначения оборудования

ВДУ-506У3
Выполните электронное
упражнение
https://learningapps.org/watch?v=pa8v8qam524
