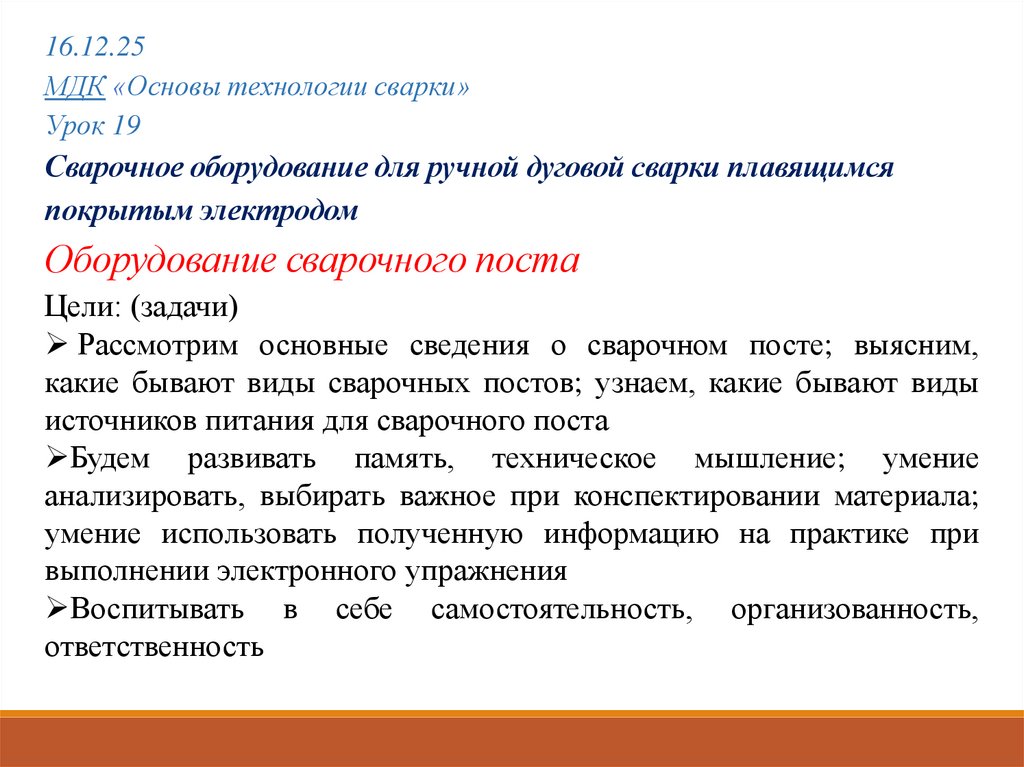

Сварочное оборудование для ручной дуговой сварки плавящимся
покрытым электродом
Оборудование сварочного поста
Цели: (задачи)
Рассмотрим основные сведения о сварочном посте; выясним,
какие бывают виды сварочных постов; узнаем, какие бывают виды
источников питания для сварочного поста
Будем развивать память, техническое мышление; умение
анализировать, выбирать важное при конспектировании материала;
умение использовать полученную информацию на практике при
выполнении электронного упражнения
Воспитывать в себе самостоятельность, организованность,
ответственность

2. При рассмотрении темы прочитайте материал, законспектируйте основное; выучите, выполните электронное упражнение. Скриншот

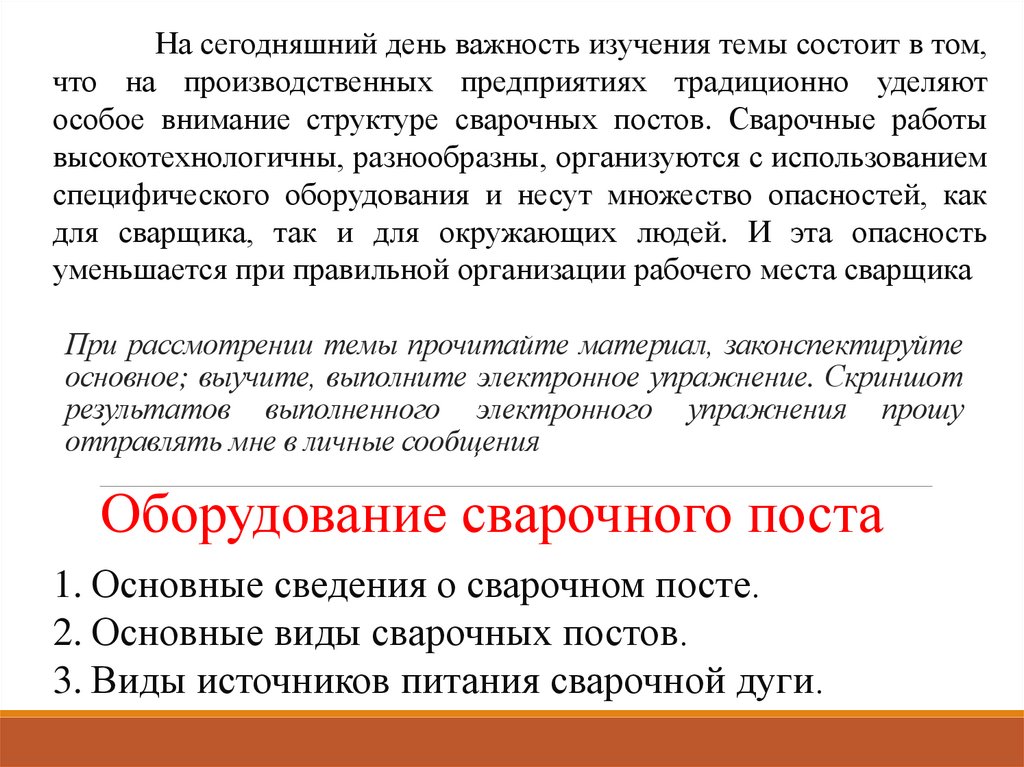

На сегодняшний день важность изучения темы состоит в том,
что на производственных предприятиях традиционно уделяют
особое внимание структуре сварочных постов. Сварочные работы
высокотехнологичны, разнообразны, организуются с использованием
специфического оборудования и несут множество опасностей, как
для сварщика, так и для окружающих людей. И эта опасность
уменьшается при правильной организации рабочего места сварщика
При рассмотрении темы прочитайте материал, законспектируйте
основное; выучите, выполните электронное упражнение. Скриншот
результатов выполненного электронного упражнения прошу
отправлять мне в личные сообщения
Оборудование сварочного поста
1. Основные сведения о сварочном посте.
2. Основные виды сварочных постов.
3. Виды источников питания сварочной дуги.

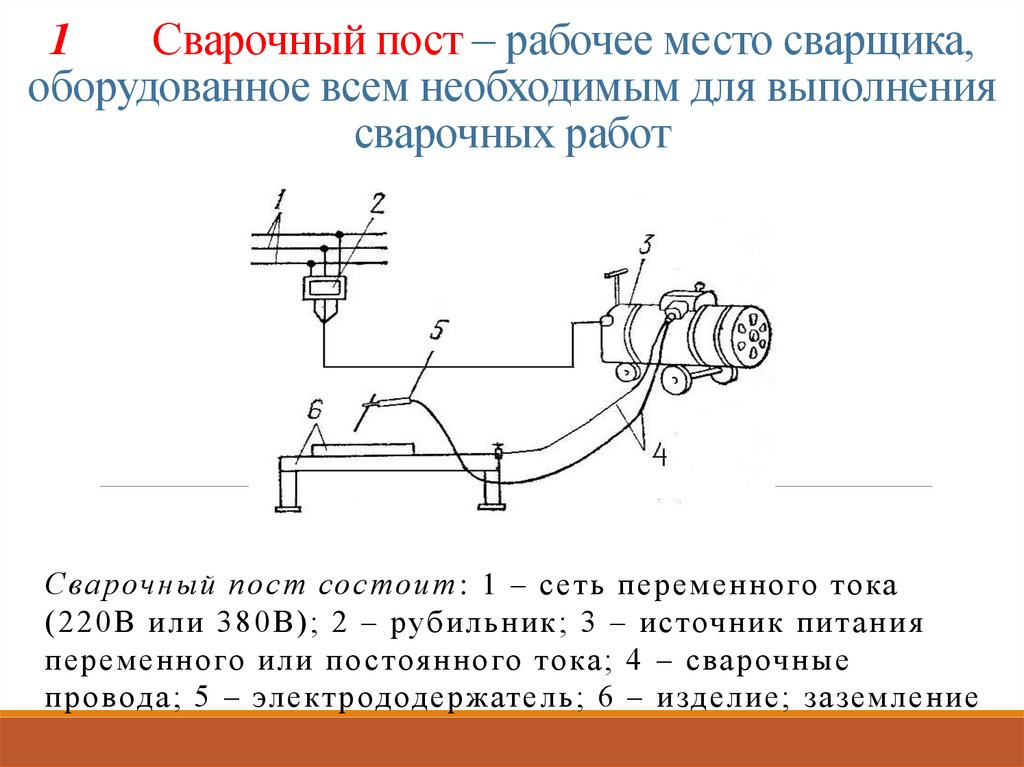

3. 1 Сварочный пост – рабочее место сварщика, оборудованное всем необходимым для выполнения сварочных работ

Сварочный пост состоит : 1 – с еть переменного тока
(220В или 380В); 2 – рубильник; 3 – источник пит ания
переменного или по стоянного тока; 4 – сварочные
провода; 5 – элект рододержатель; 6 – изделие; заземление

4.

5.

В зависимости от характера
выполняемой
работы
и
габаритных
размеров
свариваемых
конструкций
сварочные
посты
могут
быть
стационарными
(располагается
в
специальных сварочных кабинках) и
передвижными
(непосредственно
на
изделии).

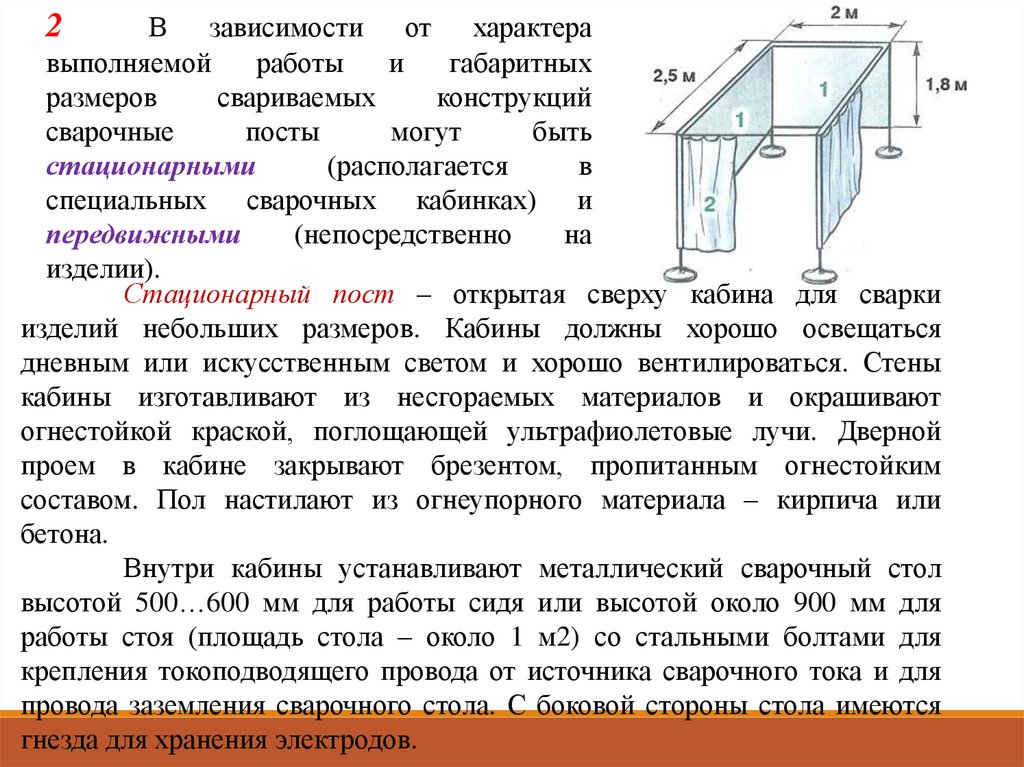

Стационарный пост – открытая сверху кабина для сварки
изделий небольших размеров. Кабины должны хорошо освещаться
дневным или искусственным светом и хорошо вентилироваться. Стены
кабины изготавливают из несгораемых материалов и окрашивают
огнестойкой краской, поглощающей ультрафиолетовые лучи. Дверной
проем в кабине закрывают брезентом, пропитанным огнестойким
составом. Пол настилают из огнеупорного материала – кирпича или
бетона.
Внутри кабины устанавливают металлический сварочный стол
высотой 500…600 мм для работы сидя или высотой около 900 мм для
работы стоя (площадь стола – около 1 м2) со стальными болтами для
крепления токоподводящего провода от источника сварочного тока и для
провода заземления сварочного стола. С боковой стороны стола имеются
гнезда для хранения электродов.
2

6.

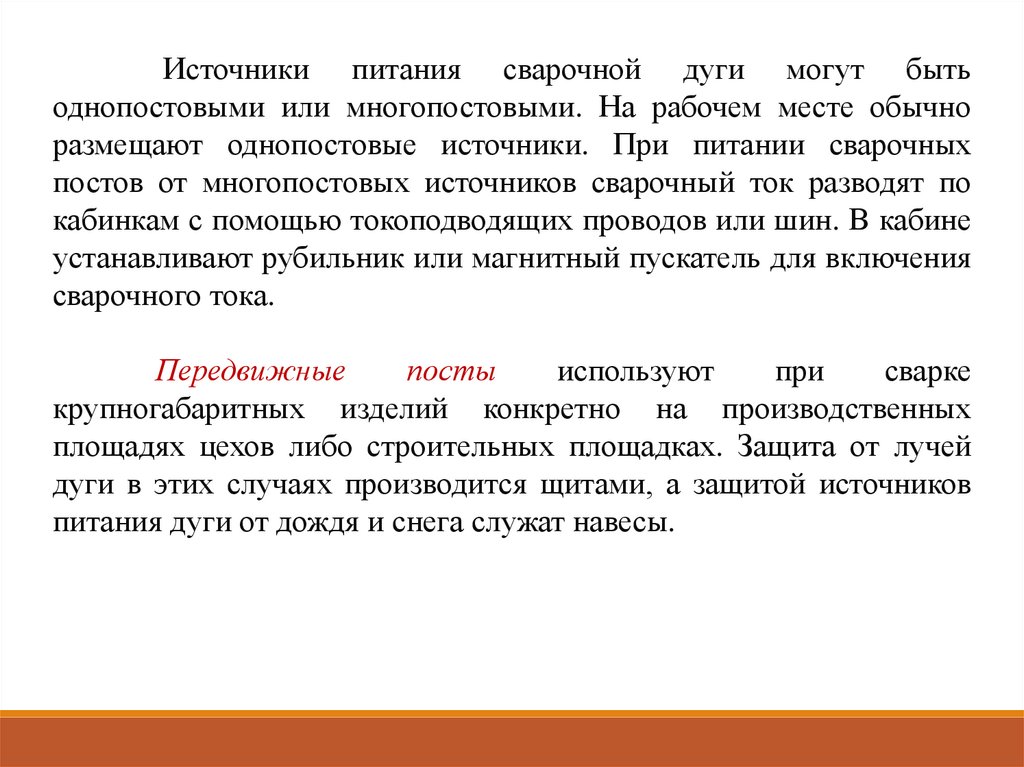

Источники питания сварочной дуги могут быть
однопостовыми или многопостовыми. На рабочем месте обычно
размещают однопостовые источники. При питании сварочных
постов от многопостовых источников сварочный ток разводят по
кабинкам с помощью токоподводящих проводов или шин. В кабине
устанавливают рубильник или магнитный пускатель для включения
сварочного тока.
Передвижные
посты
используют
при
сварке
крупногабаритных изделий конкретно на производственных
площадях цехов либо строительных площадках. Защита от лучей
дуги в этих случаях производится щитами, а защитой источников
питания дуги от дождя и снега служат навесы.

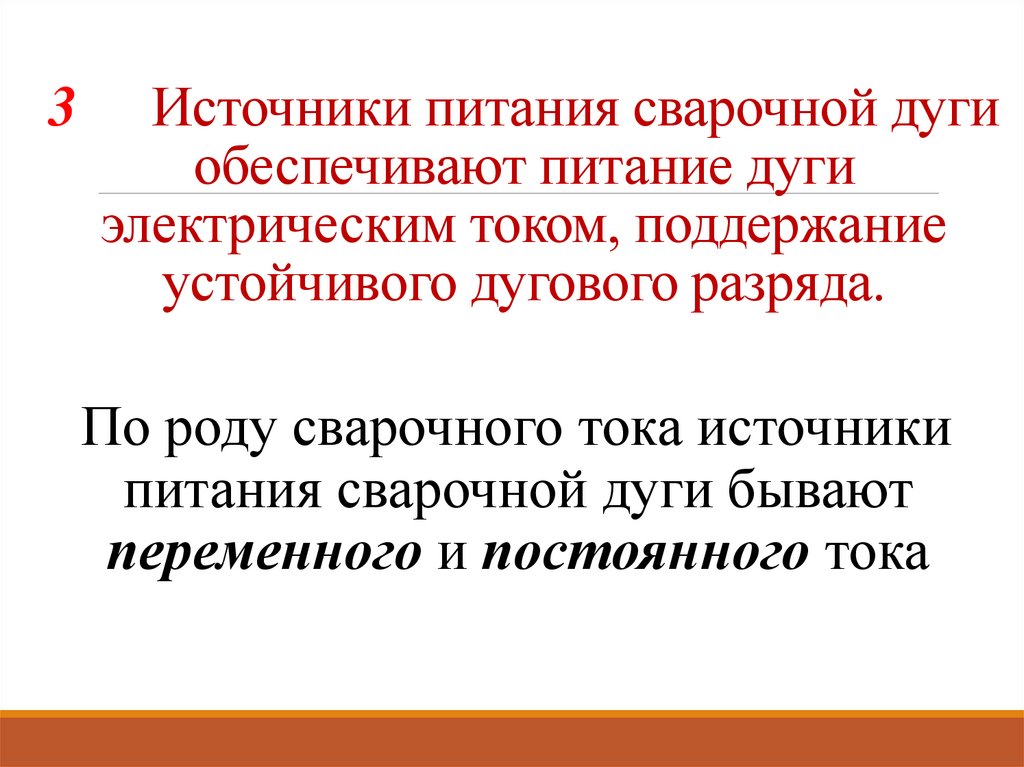

7. 3 Источники питания сварочной дуги обеспечивают питание дуги электрическим током, поддержание устойчивого дугового разряда.

По роду сварочного тока источники
питания сварочной дуги бывают
переменного и постоянного тока

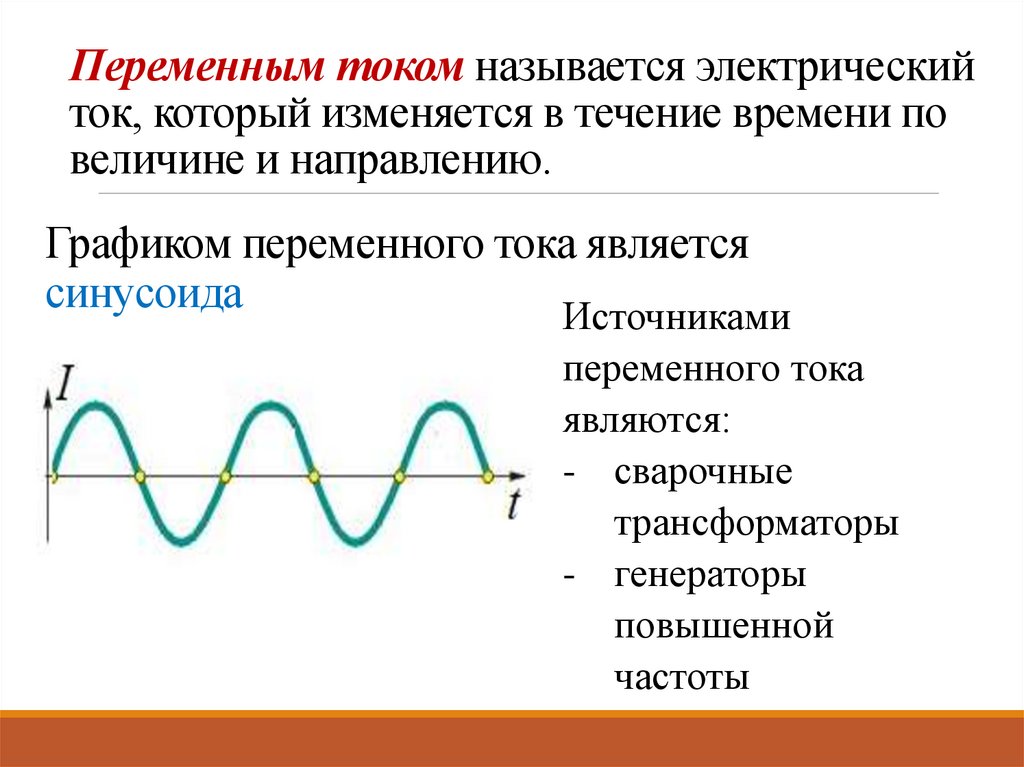

8. Переменным током называется электрический ток, который изменяется в течение времени по величине и направлению.

Графиком переменного тока является
синусоида
Источниками
переменного тока
являются:
- сварочные
трансформаторы
- генераторы
повышенной
частоты

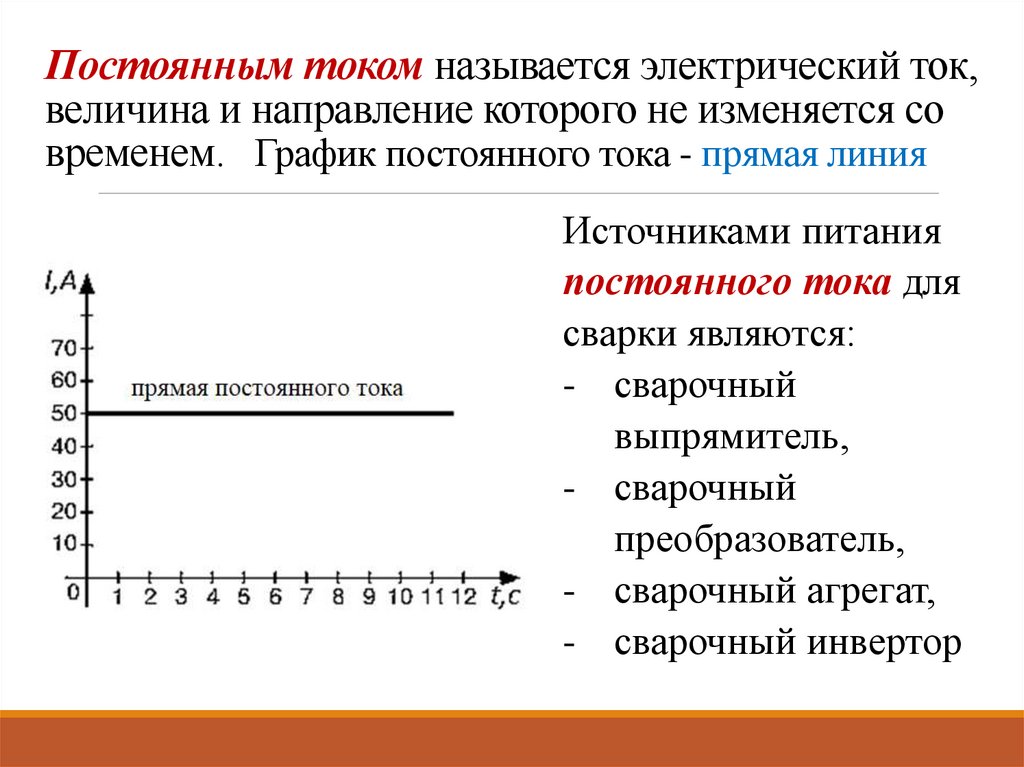

9. Постоянным током называется электрический ток, величина и направление которого не изменяется со временем. График постоянного

тока - прямая линия
Источниками питания
постоянного тока для
сварки являются:
- сварочный
выпрямитель,
- сварочный
преобразователь,
- сварочный агрегат,
- сварочный инвертор

10.

Проверьте свои знания
Дидактическое интерактивное
упражнение
«Оборудование сварочного поста для
ручной дуговой сварки»
https://learningapps.org/watch?v=pqarvd9at22
