Общие сведения.
Простейшая модель кристаллического тела
Особенности зонной схемы
Теорема Блоха
Механизм электропроводности собственного
полупроводника
Уровень Ферми в примесных полупроводниках
Примесные полупроводники
Фотопроводимость. Эффект Холла

3.

Общие сведения
Металлы, хорошо проводят электрический ток.
Диэлектрики (изоляторы) плохо проводят ток.

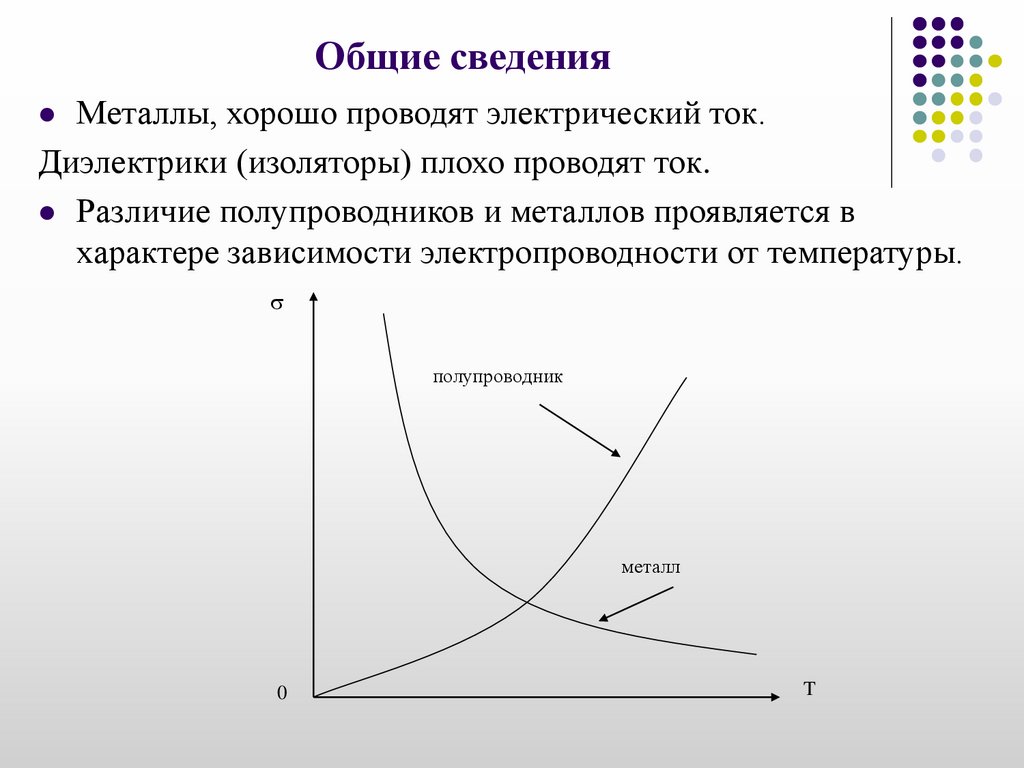

Различие полупроводников и металлов проявляется в
характере зависимости электропроводности от температуры.
полупроводник
металл
0
T

4.

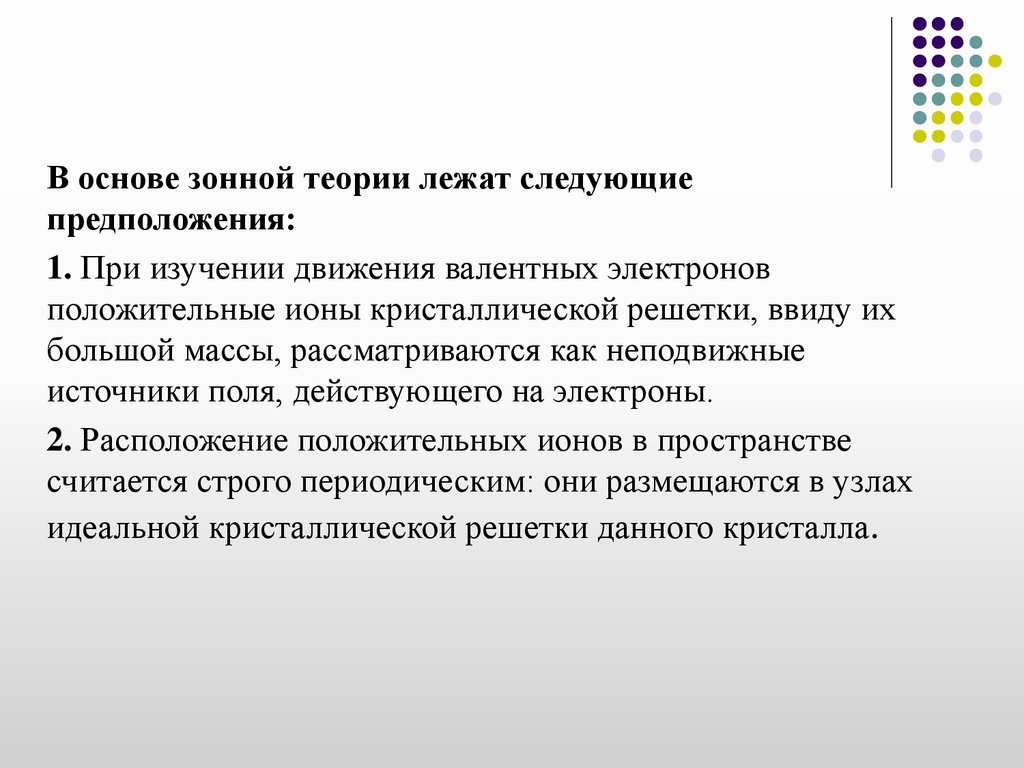

В основе зонной теории лежат следующие
предположения:
1. При изучении движения валентных электронов
положительные ионы кристаллической решетки, ввиду их
большой массы, рассматриваются как неподвижные
источники поля, действующего на электроны.
2. Расположение положительных ионов в пространстве
считается строго периодическим: они размещаются в узлах
идеальной кристаллической решетки данного кристалла.

5.

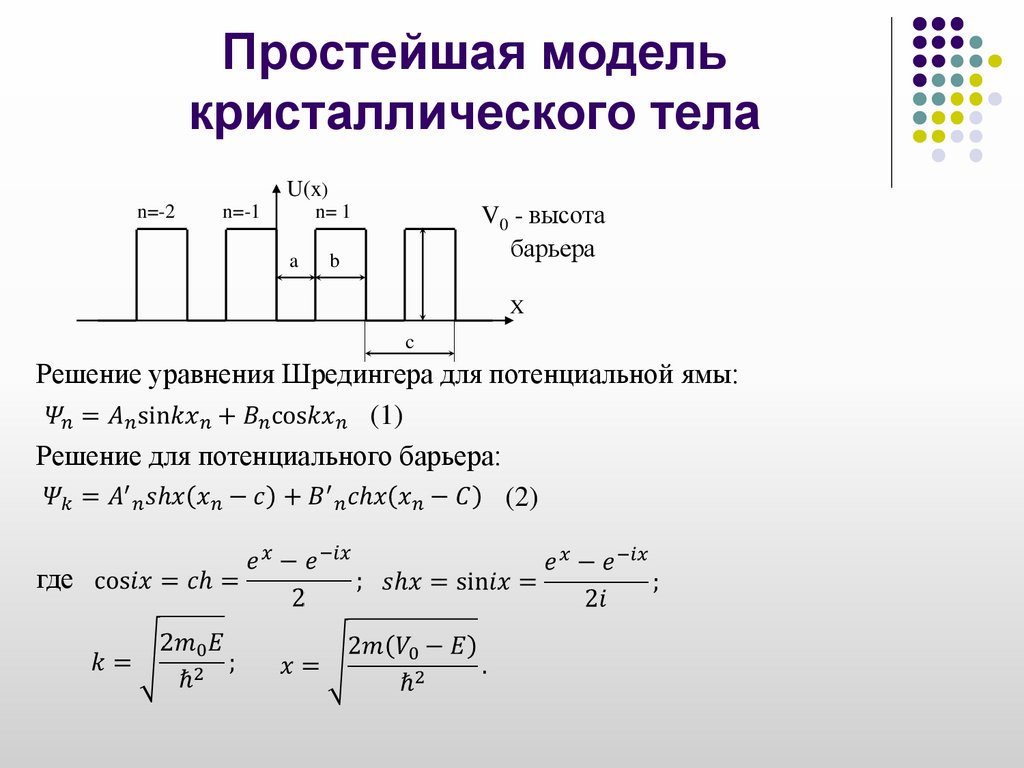

Простейшая модель
кристаллического тела
U(x)
n=-2
n=-1
V0 - высота
барьера
n= 1
a
b
X
c
Решение уравнения Шредингера для потенциальной ямы:
(1)
Решение для потенциального барьера:
(2)
где

6.

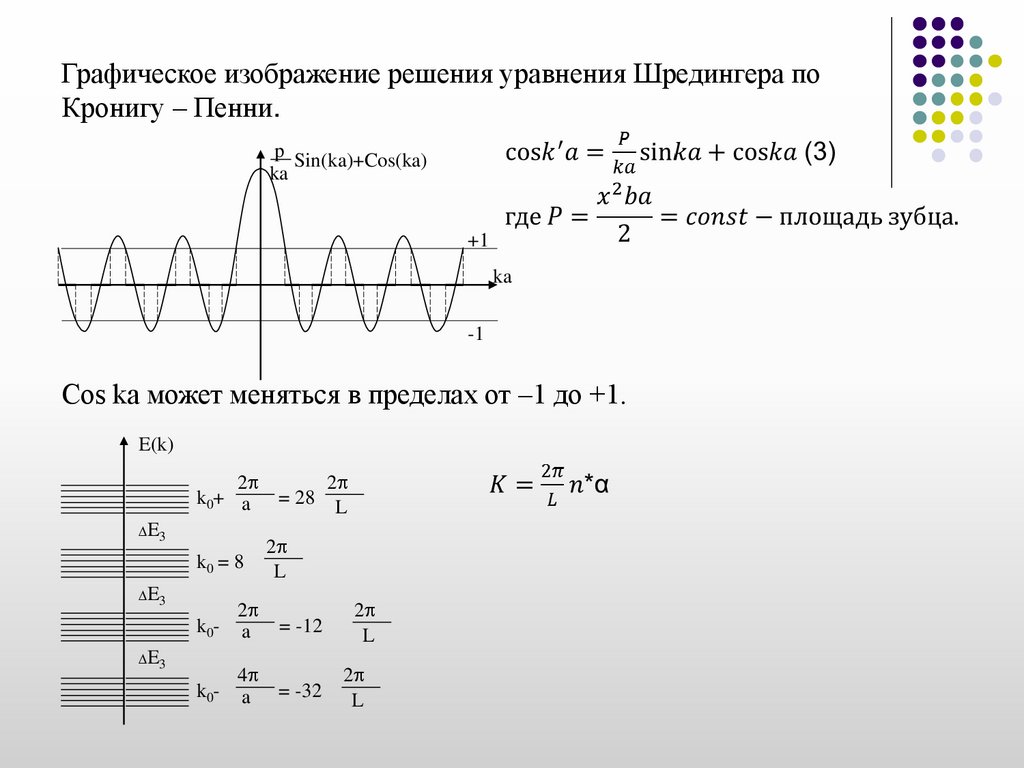

Графическое изображение решения уравнения Шредингера по
Кронигу – Пенни.
p Sin(ka)+Cos(ka)
ka
+1
ka
-1
Cos ka может меняться в пределах от –1 до +1.
E(k)
2
k 0+ a
= 28
k0 = 8
2
L
E3
E3
2
L
k 0-
2
a
= -12
2
L
k0-
4
a
= -32
2
L
E3

7.

Отдельный атом
3S
2P
2S
1S
Потенциальная энергия
электрона в
изолированном атоме
U(x)
Твердое тело
3S
2P
2S
1S
Потенциальная энергия
электрона в кристалле

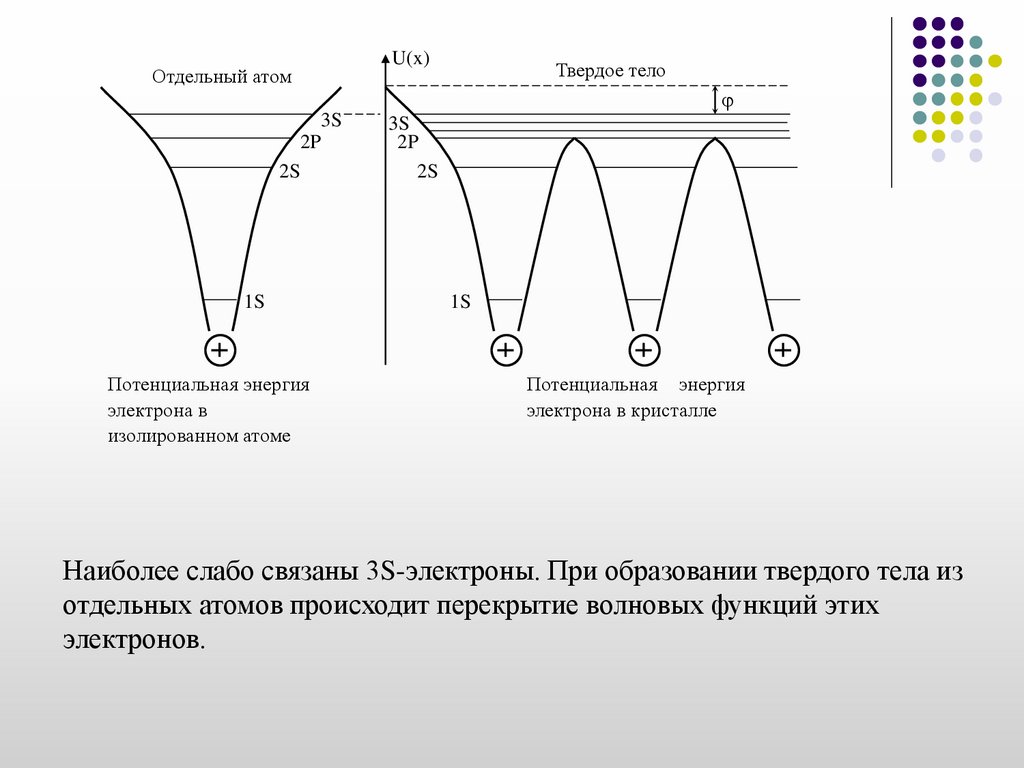

Наиболее слабо связаны 3S-электроны. При образовании твердого тела из
отдельных атомов происходит перекрытие волновых функций этих
электронов.

8.

0

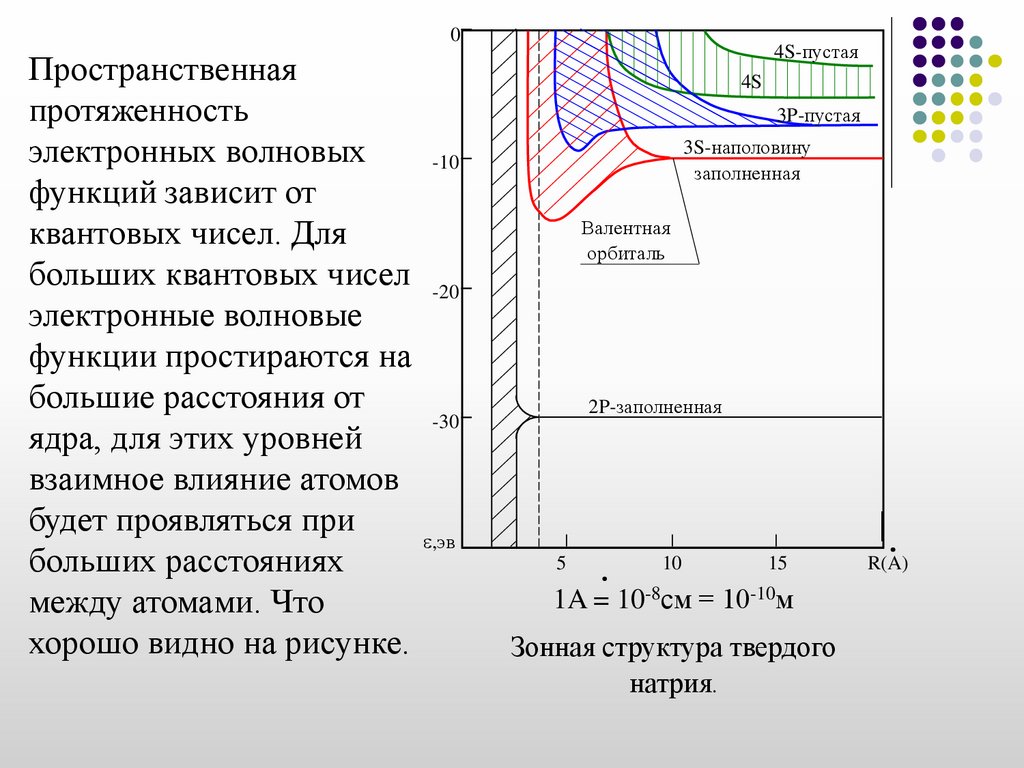

Пространственная
протяженность
электронных волновых
-10
функций зависит от
квантовых чисел. Для
больших квантовых чисел -20
электронные волновые
функции простираются на
большие расстояния от
-30
ядра, для этих уровней
взаимное влияние атомов
будет проявляться при
,эв
больших расстояниях
между атомами. Что
хорошо видно на рисунке.
4S-пустая
4S
3P-пустая
3S-наполовину
заполненная
Валентная
орбиталь
2P-заполненная
5
10
15
1A = 10-8см = 10-10м
Зонная структура твердого
натрия.
R(A)

9.

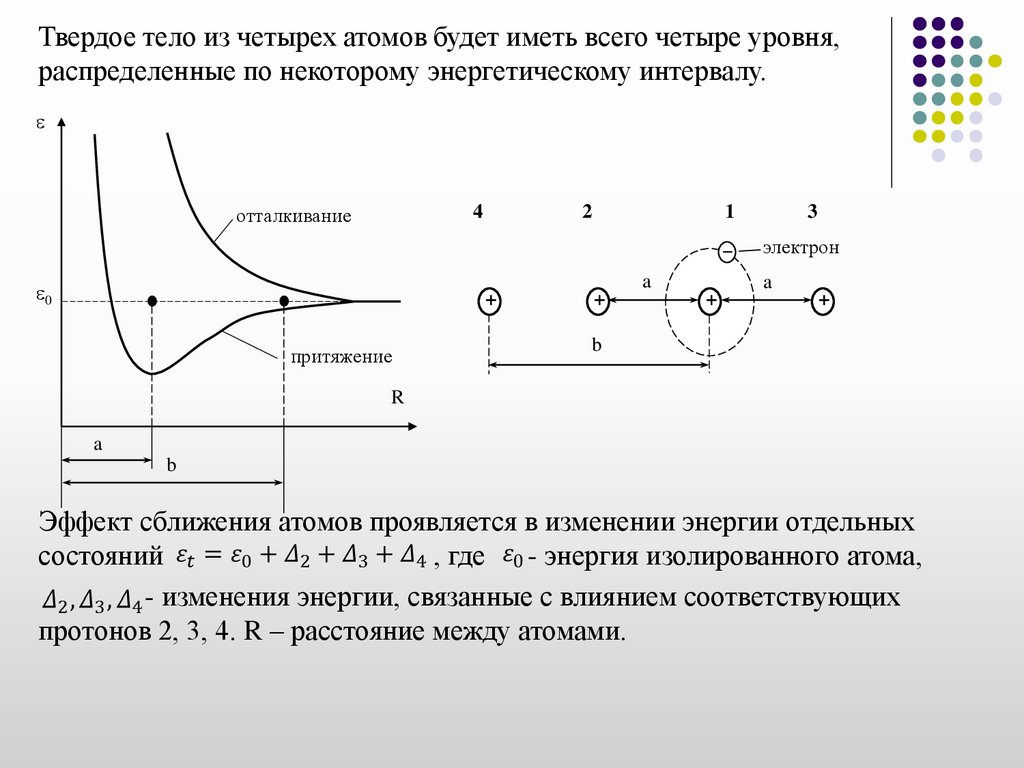

Твердое тело из четырех атомов будет иметь всего четыре уровня,
распределенные по некоторому энергетическому интервалу.
отталкивание
4
2
1
3
электрон
0
+
притяжение
+
a
+
a
+
b
R
a
b
Эффект сближения атомов проявляется в изменении энергии отдельных
состояний
, где - энергия изолированного атома,
- изменения энергии, связанные с влиянием соответствующих
протонов 2, 3, 4. R – расстояние между атомами.

10.

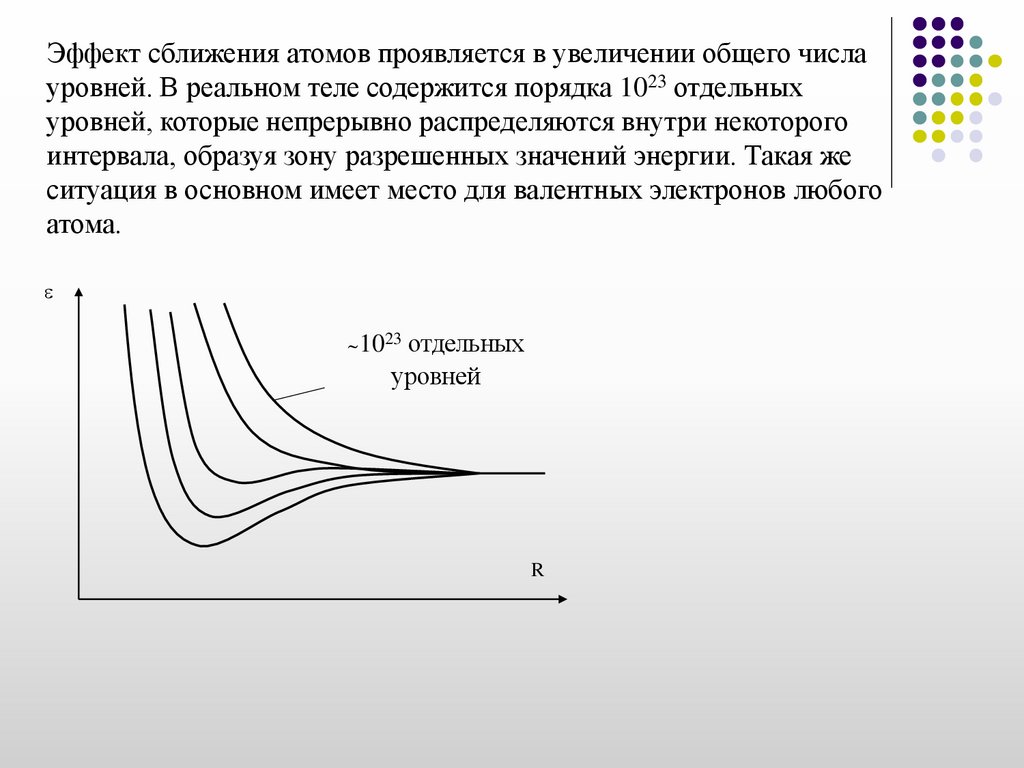

Эффект сближения атомов проявляется в увеличении общего числа
уровней. В реальном теле содержится порядка 1023 отдельных
уровней, которые непрерывно распределяются внутри некоторого
интервала, образуя зону разрешенных значений энергии. Такая же
ситуация в основном имеет место для валентных электронов любого
атома.
1023 отдельных
уровней
R

11.

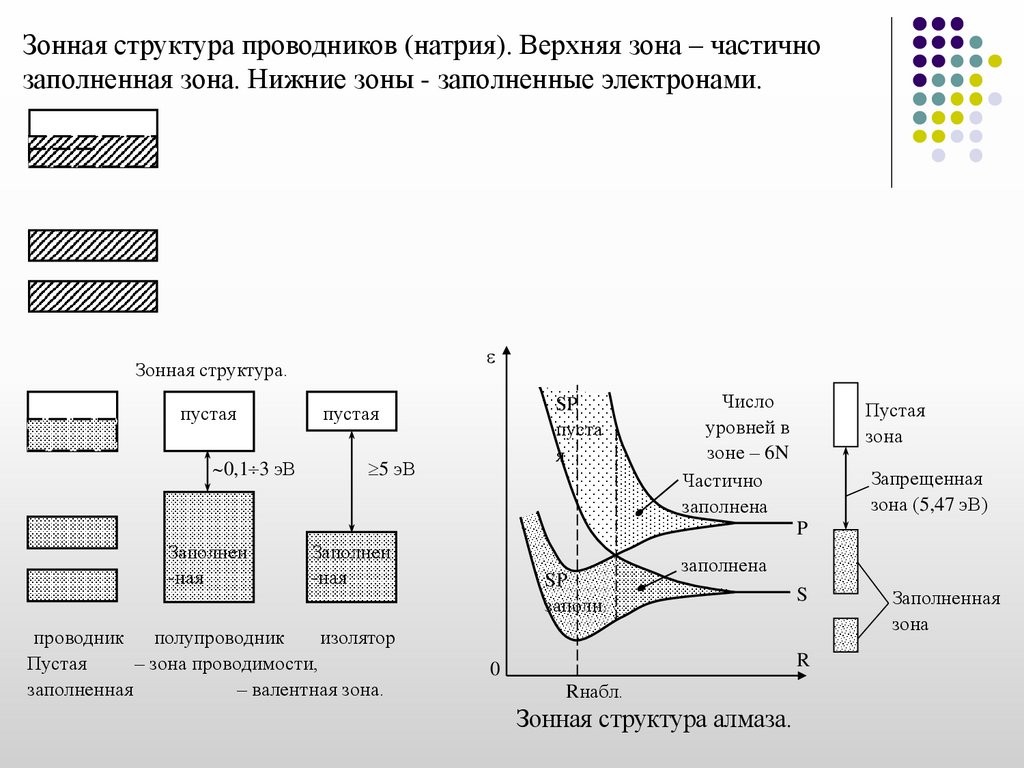

Зонная структура проводников (натрия). Верхняя зона – частично
заполненная зона. Нижние зоны - заполненные электронами.
Зонная структура.
пустая
0,1 3 эВ
SP
пуста
я
пустая
5 эВ
Число
уровней в
зоне – 6N
Частично
заполнена
Пустая
зона
Запрещенная
зона (5,47 эВ)
P
Заполнен
-ная
Заполнен
-ная
проводник полупроводник
изолятор
Пустая
– зона проводимости,
заполненная
– валентная зона.
SP
заполн.
заполнена
S
R
0
Rнабл.
Зонная структура алмаза.
Заполненная
зона

12.

Особенности зонной схемы

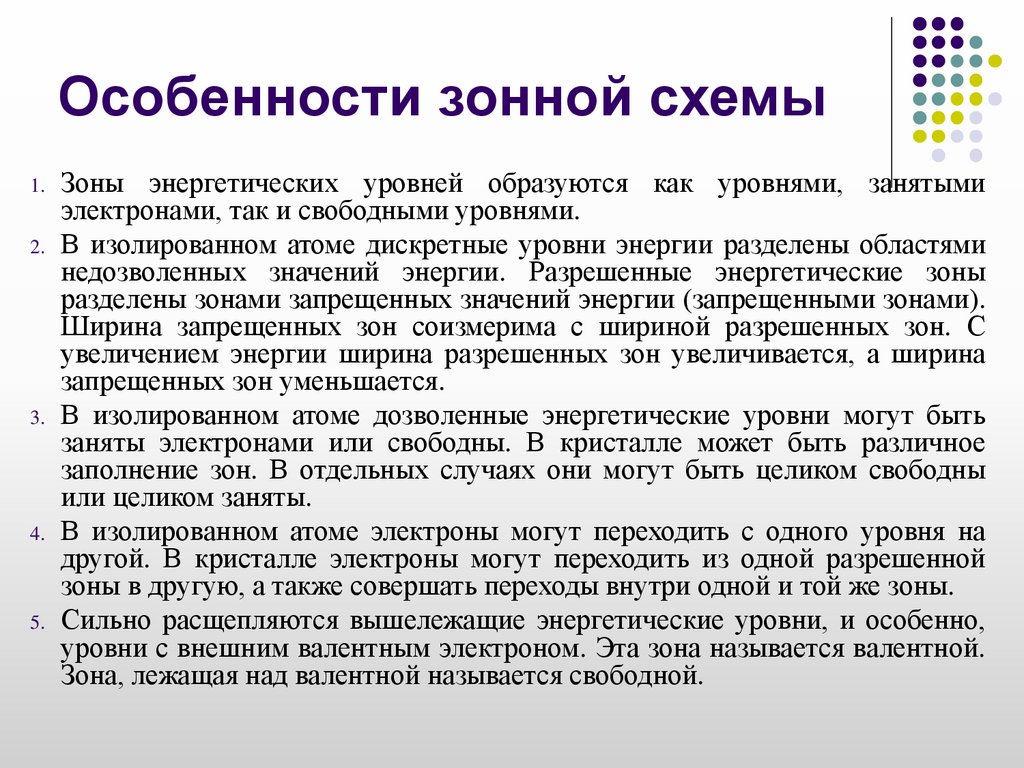

Зоны энергетических уровней образуются как уровнями, занятыми
электронами, так и свободными уровнями.
2. В изолированном атоме дискретные уровни энергии разделены областями
недозволенных значений энергии. Разрешенные энергетические зоны
разделены зонами запрещенных значений энергии (запрещенными зонами).
Ширина запрещенных зон соизмерима с шириной разрешенных зон. С
увеличением энергии ширина разрешенных зон увеличивается, а ширина
запрещенных зон уменьшается.
3. В изолированном атоме дозволенные энергетические уровни могут быть
заняты электронами или свободны. В кристалле может быть различное
заполнение зон. В отдельных случаях они могут быть целиком свободны
или целиком заняты.
4. В изолированном атоме электроны могут переходить с одного уровня на
другой. В кристалле электроны могут переходить из одной разрешенной
зоны в другую, а также совершать переходы внутри одной и той же зоны.
5. Сильно расщепляются вышележащие энергетические уровни, и особенно,
уровни с внешним валентным электроном. Эта зона называется валентной.
Зона, лежащая над валентной называется свободной.
1.

13.

Теорема Блоха

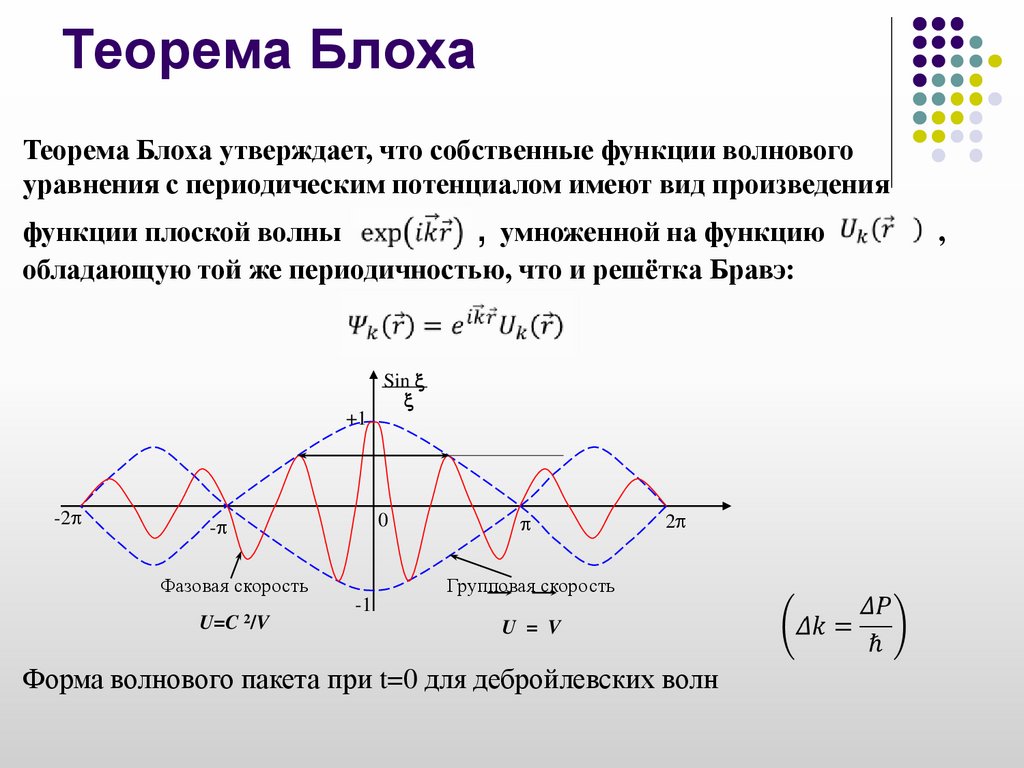

Теорема Блоха утверждает, что собственные функции волнового
уравнения с периодическим потенциалом имеют вид произведения
функции плоской волны
, умноженной на функцию
обладающую той же периодичностью, что и решётка Бравэ:
+1
-2
0
-
Фазовая скорость
U=C 2/V
Sin
2
Групповая скорость
-1
U = V
Форма волнового пакета при t=0 для дебройлевских волн
,

14.

Механизм электропроводности
собственного полупроводника

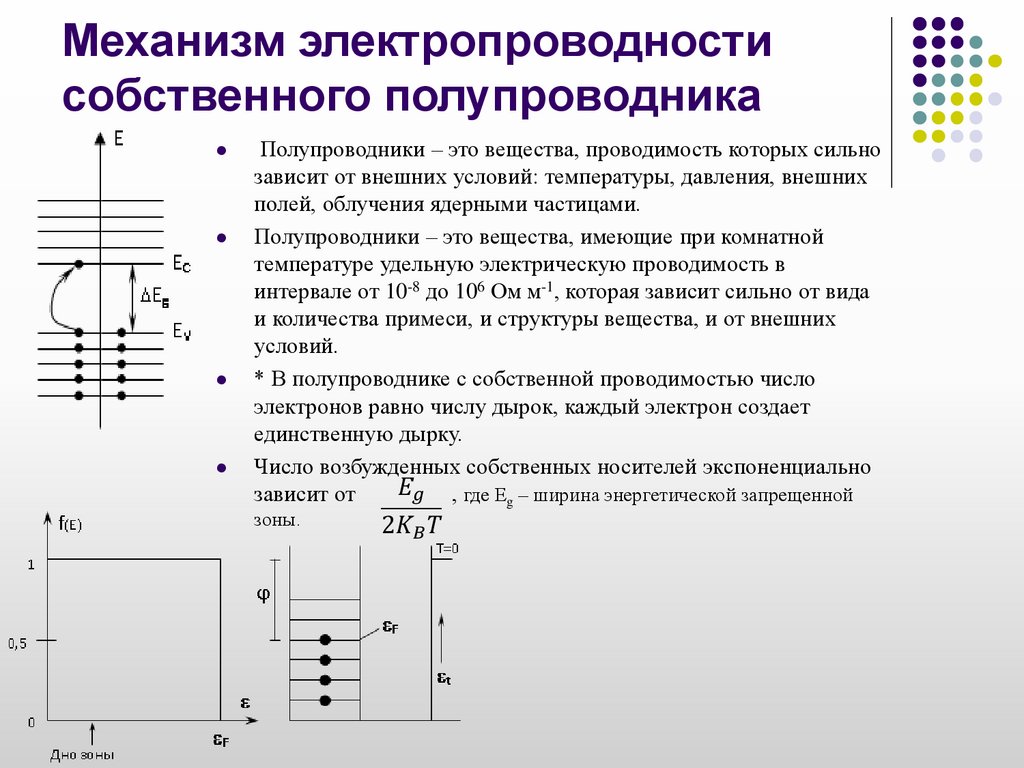

Полупроводники – это вещества, проводимость которых сильно
зависит от внешних условий: температуры, давления, внешних
полей, облучения ядерными частицами.
Полупроводники – это вещества, имеющие при комнатной
температуре удельную электрическую проводимость в
интервале от 10-8 до 106 Ом м-1, которая зависит сильно от вида
и количества примеси, и структуры вещества, и от внешних
условий.
* В полупроводнике с собственной проводимостью число
электронов равно числу дырок, каждый электрон создает
единственную дырку.
Число возбужденных собственных носителей экспоненциально
зависит от
, где Еg – ширина энергетической запрещенной
зоны.

15.

Уровень Ферми в собственном
полупроводнике

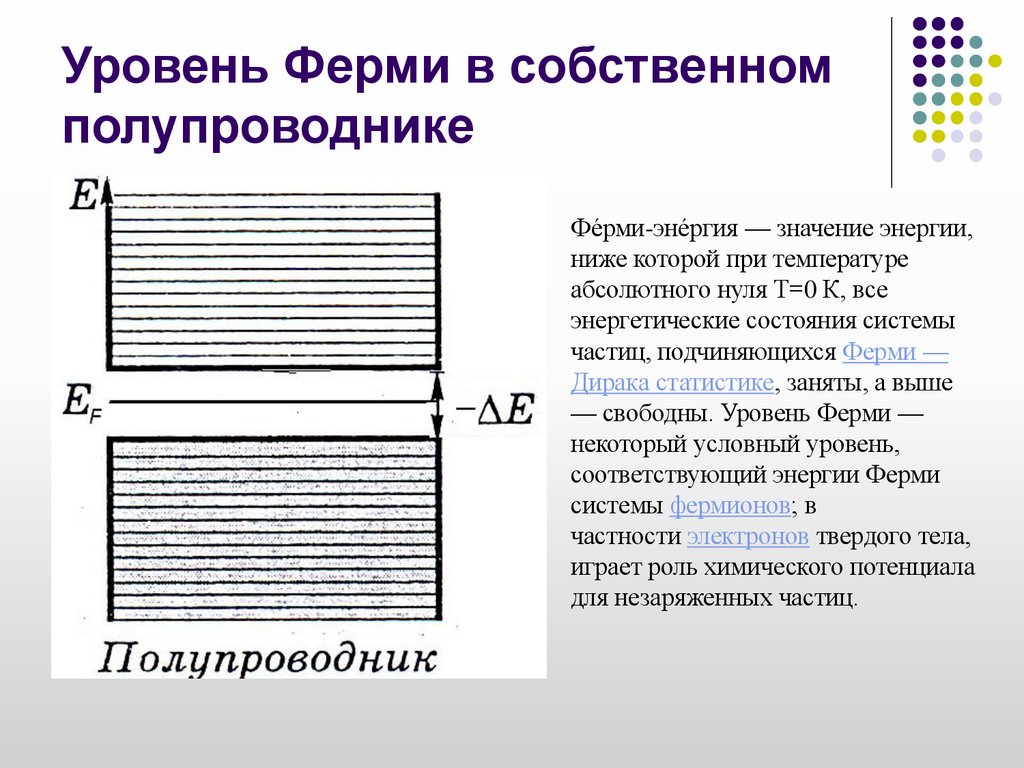

Фе́рми-эне́ргия — значение энергии,
ниже которой при температуре
абсолютного нуля Т=0 К, все
энергетические состояния системы
частиц, подчиняющихся Ферми —
Дирака статистике, заняты, а выше
— свободны. Уровень Ферми —
некоторый условный уровень,
соответствующий энергии Ферми
системы фермионов; в
частности электронов твердого тела,
играет роль химического потенциала
для незаряженных частиц.

16.

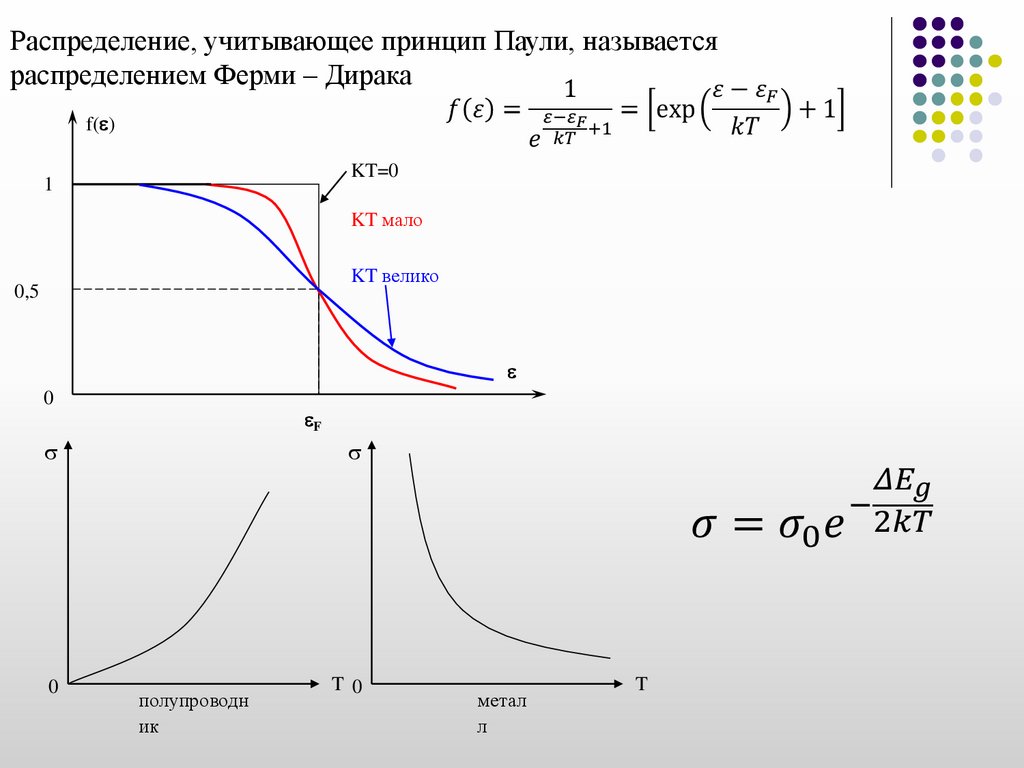

Распределение, учитывающее принцип Паули, называется
распределением Ферми – Дирака
f( )
KT=0
1
KT мало
KT велико
0,5
0
F
0
полупроводн
ик
T 0
метал
л
T

17.

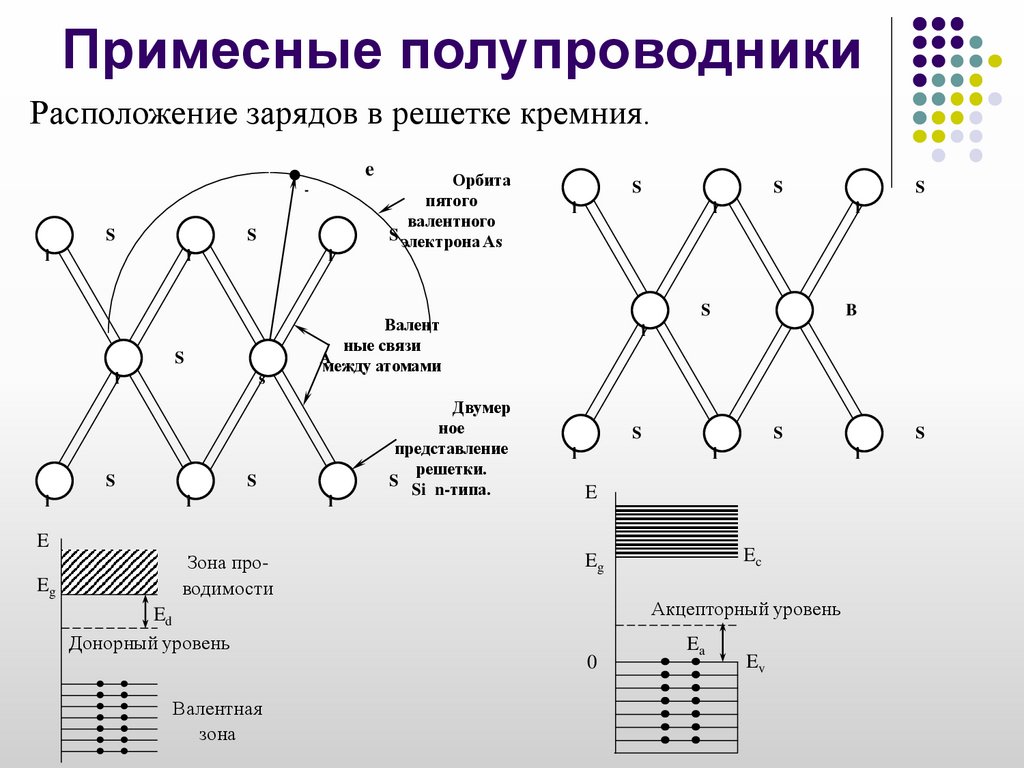

Примесные полупроводники
Расположение зарядов в решетке кремния.
e
-
S
S
i
i
i
S
i
s
S
i
S
i
Двумер
ное
представление
решетки.
S
Si n-типа.
S
i
i
Eg
S
S
i
i
Ec
Eg
Акцепторный уровень
0
Ea
S
i
E
Ed
Донорный уровень
Валентная
зона
B
i
E
Зона проводимости
S
i
S
Валент
ные связи
A
между атомами
S
i
Орбита
пятого
валентного
S электрона As
Ev

18.

Фотопроводимость.Эффект
Холла

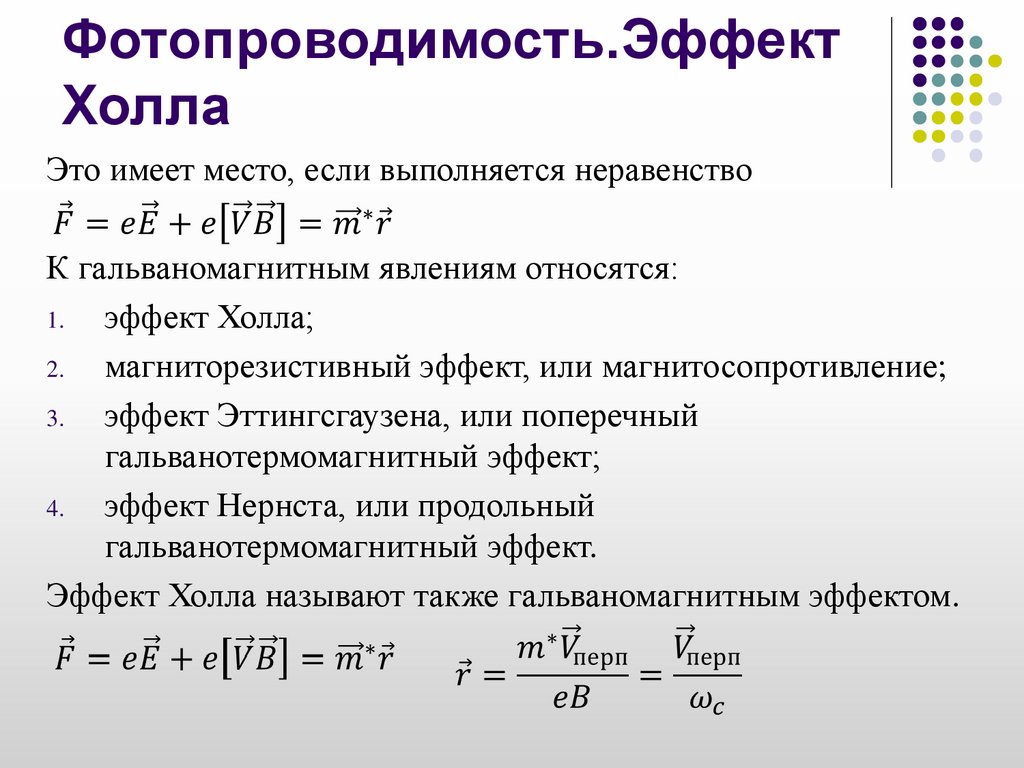

Это имеет место, если выполняется неравенство
К гальваномагнитным явлениям относятся:
1.
эффект Холла;
2.
магниторезистивный эффект, или магнитосопротивление;
3.
эффект Эттингсгаузена, или поперечный
гальванотермомагнитный эффект;
4.
эффект Нернста, или продольный
гальванотермомагнитный эффект.
Эффект Холла называют также гальваномагнитным эффектом.

19.

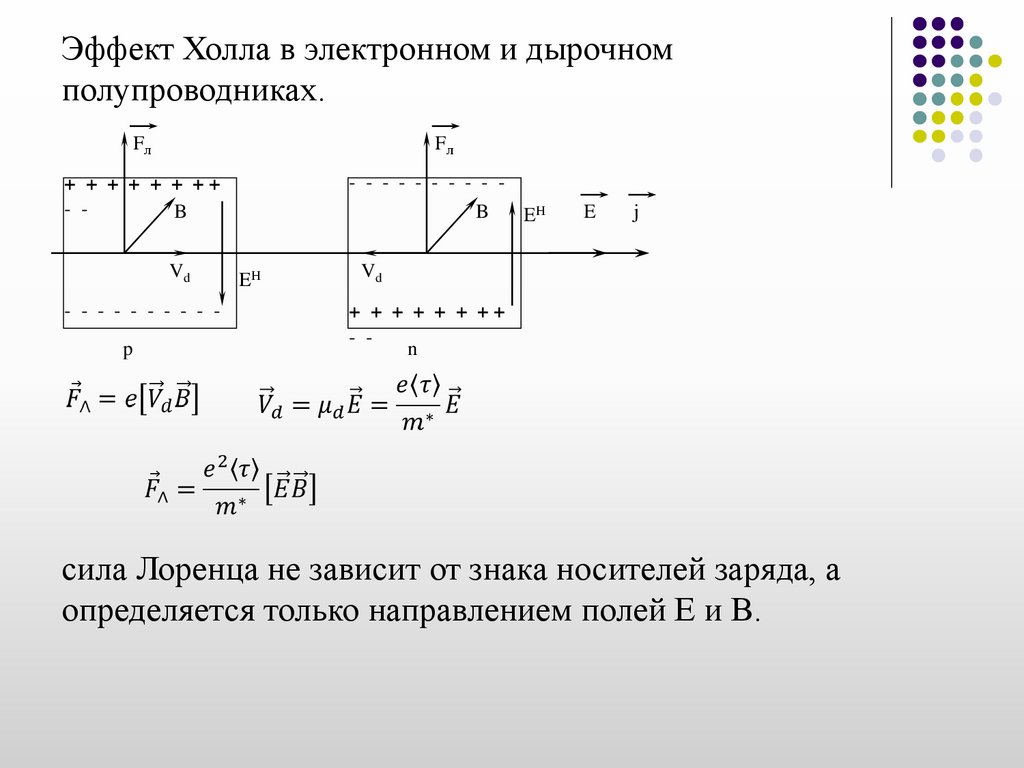

Эффект Холла в электронном и дырочном
полупроводниках.
Fл
Fл
+ + + + + + ++
- B
- - - - - - - - - B
EH
Vd
- - - - - - - - - p
EH
E
j
Vd
+ + + + + + ++
- n
сила Лоренца не зависит от знака носителей заряда, а
определяется только направлением полей Е и В.
