Предэкзаменационная для 1Г,Е,Б (2)

1.

ИНЖЕНЕРНАЯ И ДЕЛОВАЯ ГРАФИКА
ЭКЗАМЕН
КОНСУЛЬТАЦИЯ
Лектор: старший преподаватель ОМШ ИШНПТ Томского политехнического
университета
Фех Алина Ильдаровна
1

2.

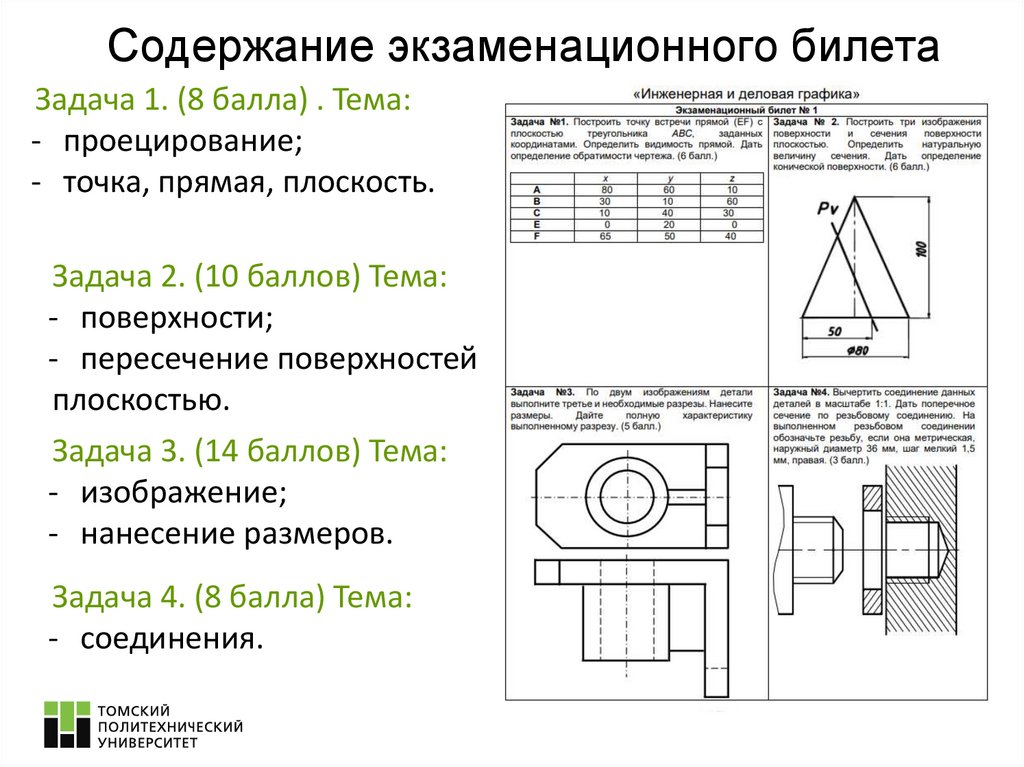

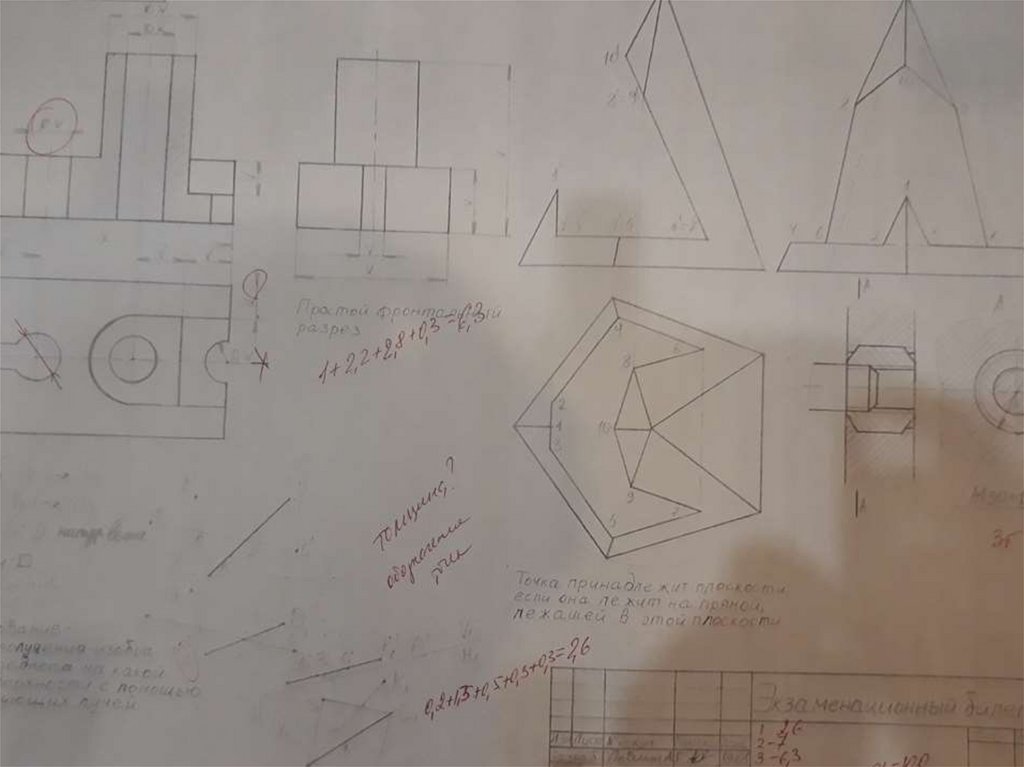

3. Содержание экзаменационного билета

Задача 1. (8 балла) . Тема:
- проецирование;
- точка, прямая, плоскость.
Задача 2. (10 баллов) Тема:
- поверхности;
- пересечение поверхностей
плоскостью.
Задача 3. (14 баллов) Тема:
- изображение;
- нанесение размеров.
Задача 4. (8 балла) Тема:
- соединения.

4.

5.

6.

7.

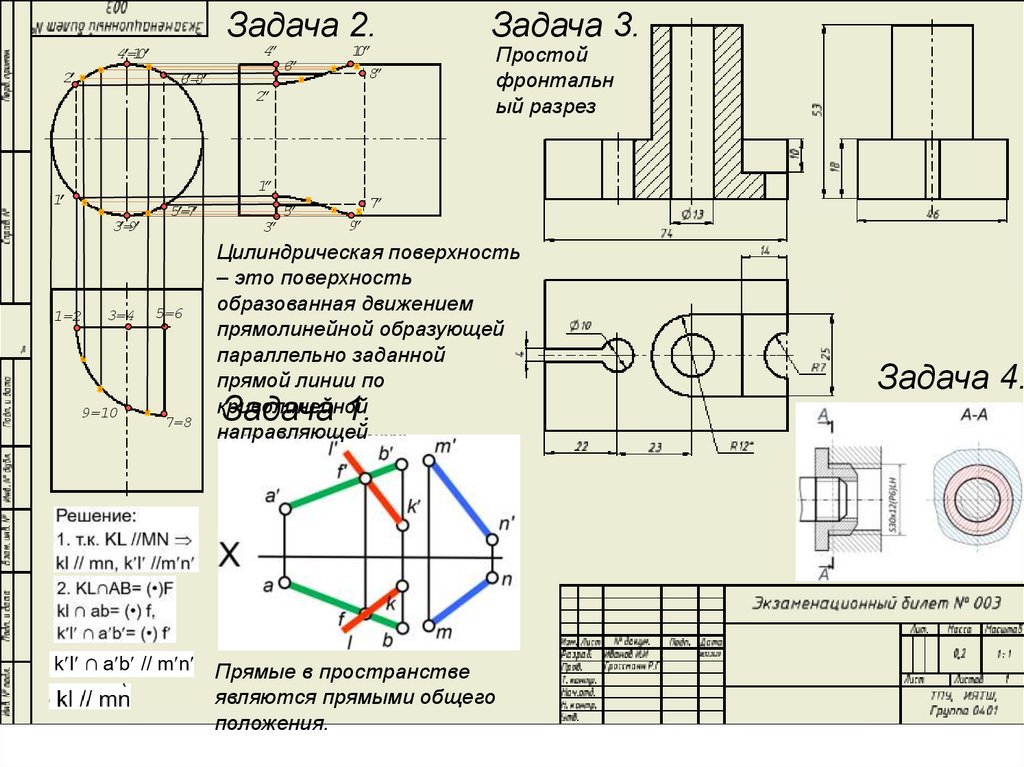

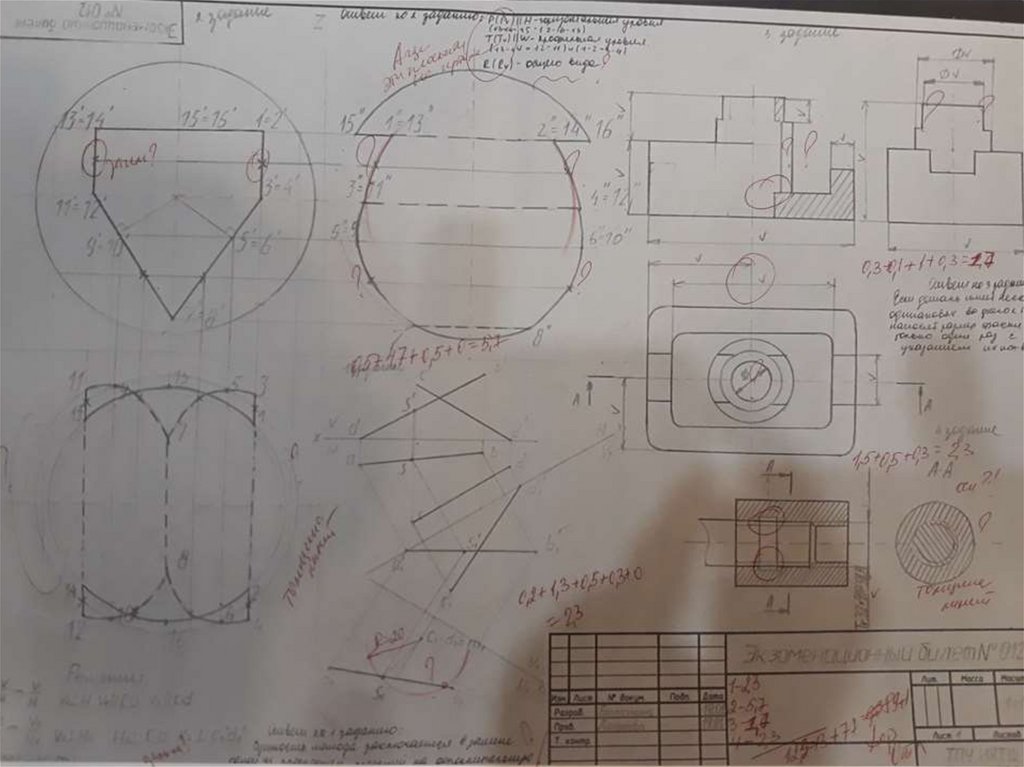

Задача 2.
4”
4’=10’
2’
6’=8’
6”
10”
8”
2”
Задача 3.
Простой
фронтальн
ый разрез
1”
1’
3’=9’
1=2
3=4
9=10
5’=7’
5=6
7=8
3”
5”
7”
9”
Цилиндрическая поверхность
– это поверхность
образованная движением
прямолинейной образующей
параллельно заданной
прямой линии по
криволинейной
направляющей
Задача 1.
Прямые в пространстве
являются прямыми общего
положения.
Задача 4.

8.

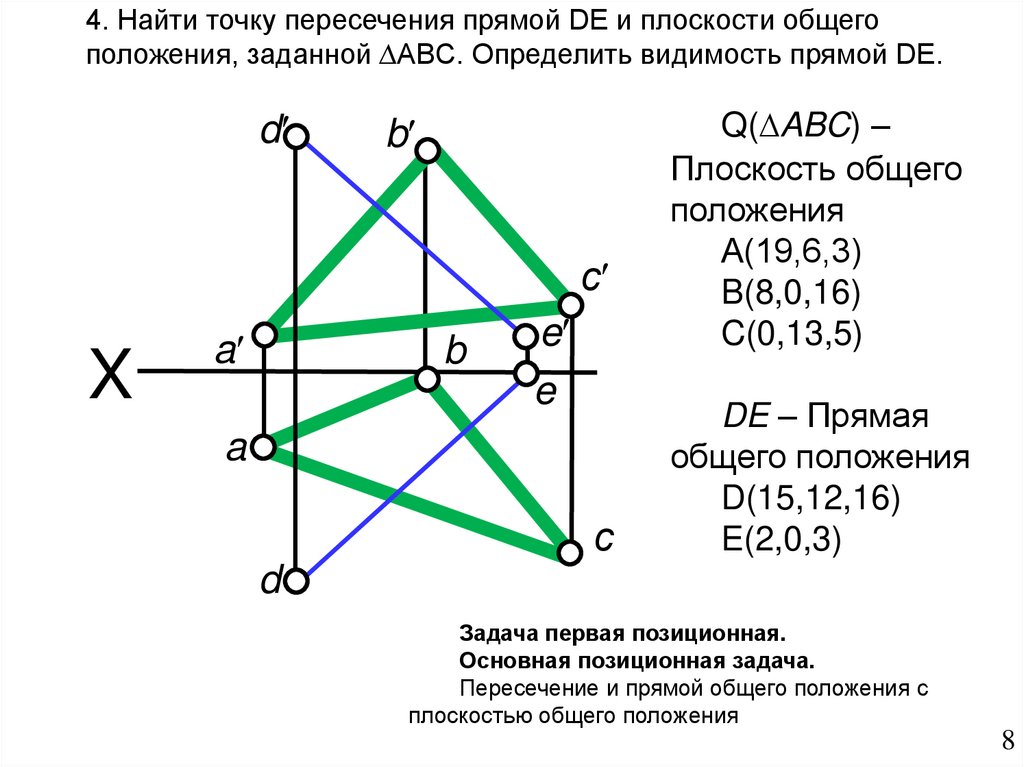

4. Найти точку пересечения прямой DE и плоскости общего
положения, заданной ∆ABC. Определить видимость прямой DE.
d
b
с
X
a
b
e
e
a
с
Q(∆ABC) –
Плоскость общего
положения
А(19,6,3)
B(8,0,16)
C(0,13,5)
DE – Прямая
общего положения
D(15,12,16)
E(2,0,3)
d
Задача первая позиционная.
Основная позиционная задача.
Пересечение и прямой общего положения с
плоскостью общего положения
8

9.

Найти точку пересечения прямой DE и плоскости общего
положения, заданной ∆ABC. Определить видимость прямой DE.
Pv
d
b
4
1 =3
k
5
2
X
a
1
1. P V(Pv); P DE
2.P∩Q(∆ ABC)=(1-2)
3.(1-2)∩(DE)=K
(•)1, (•)3 конкурирующие точки
k
3
d
с
e
e 4=5
b
a
Задача первая позиционная.
Пересечение и прямой общего
положения с плоскостью общего
положения
Q(∆ABC) – Плоскость
общего положения
DE – Прямая общего
положения
2
Точки 1 и 3 – фронтально
конкурирующие, применяются для
определения видимости на
плоскости V.
Сравниваются Y-координаты точек.
Y3> Y1, точка 3 будет видимой на V
с
(•)4, (•)5 - конкурирующие точки
Точки 4 и 5 – горизонтально конкурирующие, применяются для определения
видимости на плоскости Н.
Сравниваются Z-координаты точек. Z4> Z5, точка 4 будет видимой на Н
9

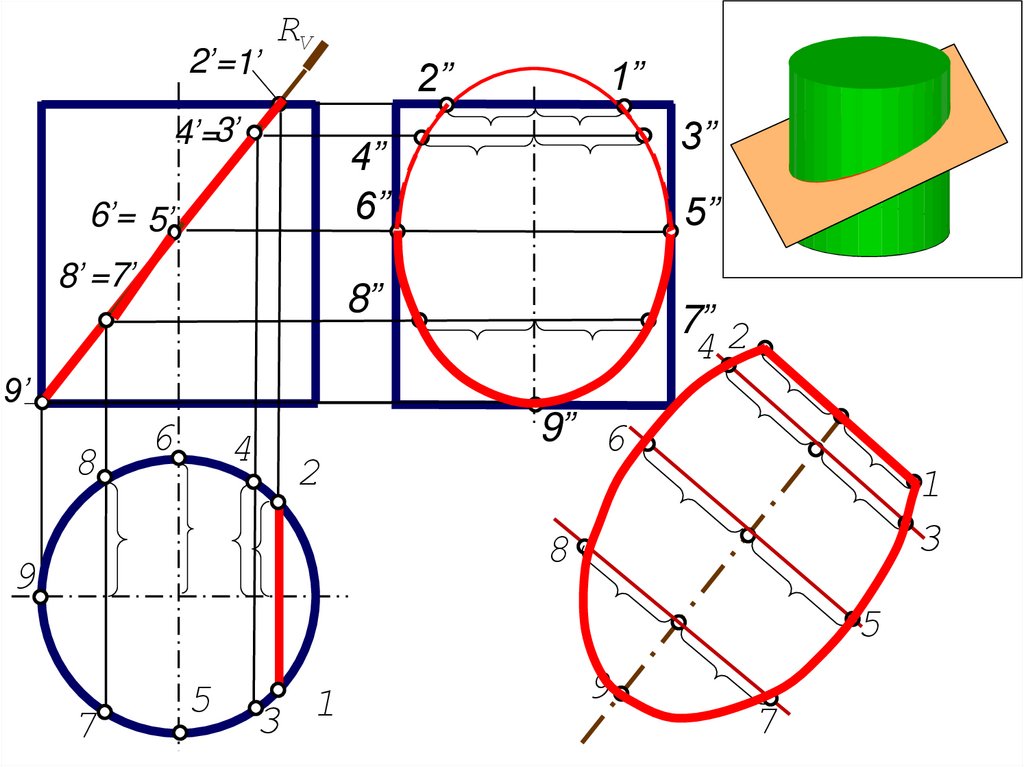

10.

2’=1’
RV
1”
2”
4’=3’
3”
4”
6”
6’= 5’
8’ =7’
5”
8”
7” 2
4
9’
8
6
4
2
9” 6
1
3
8
9
5
7
5
3 1
9
7

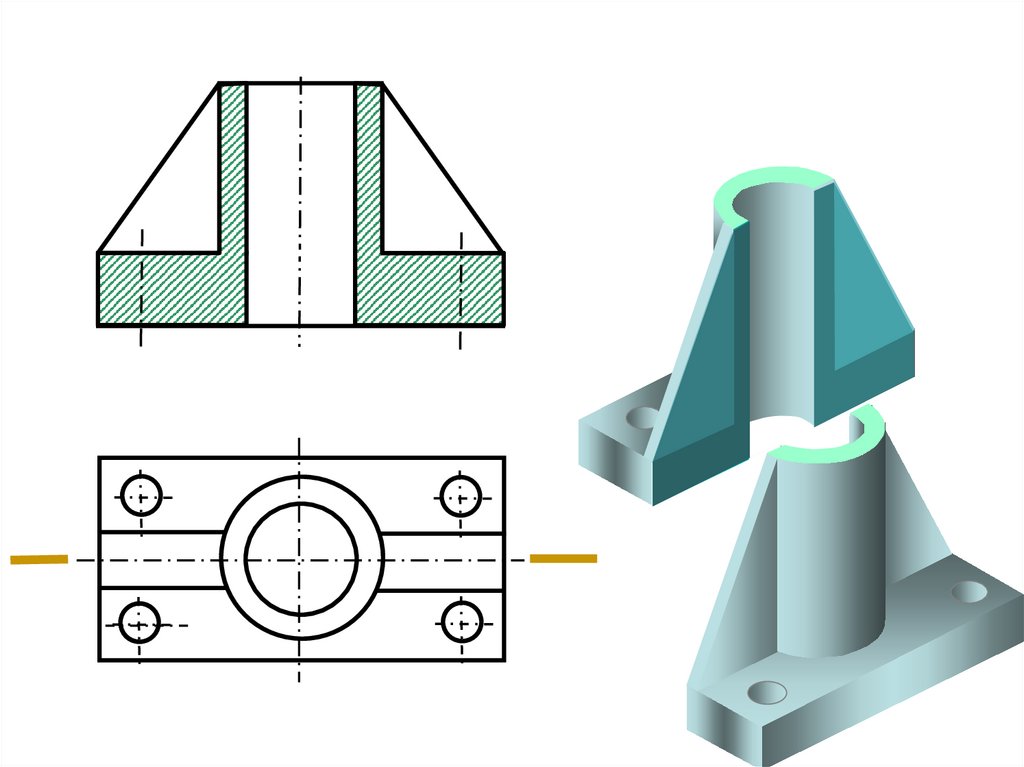

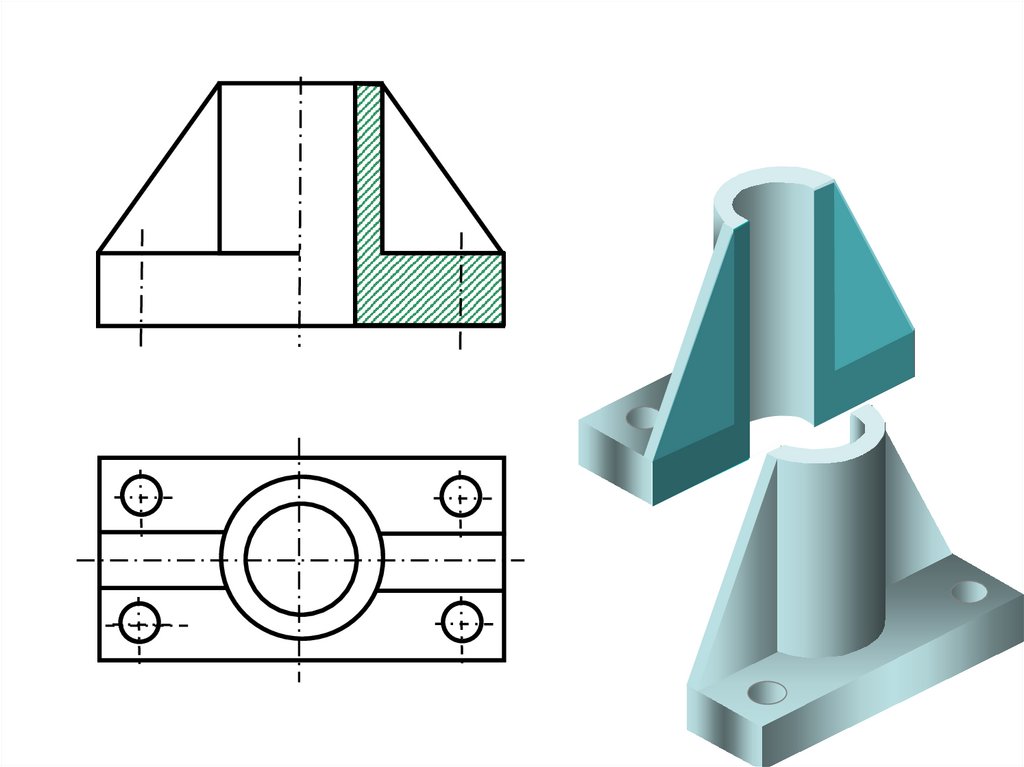

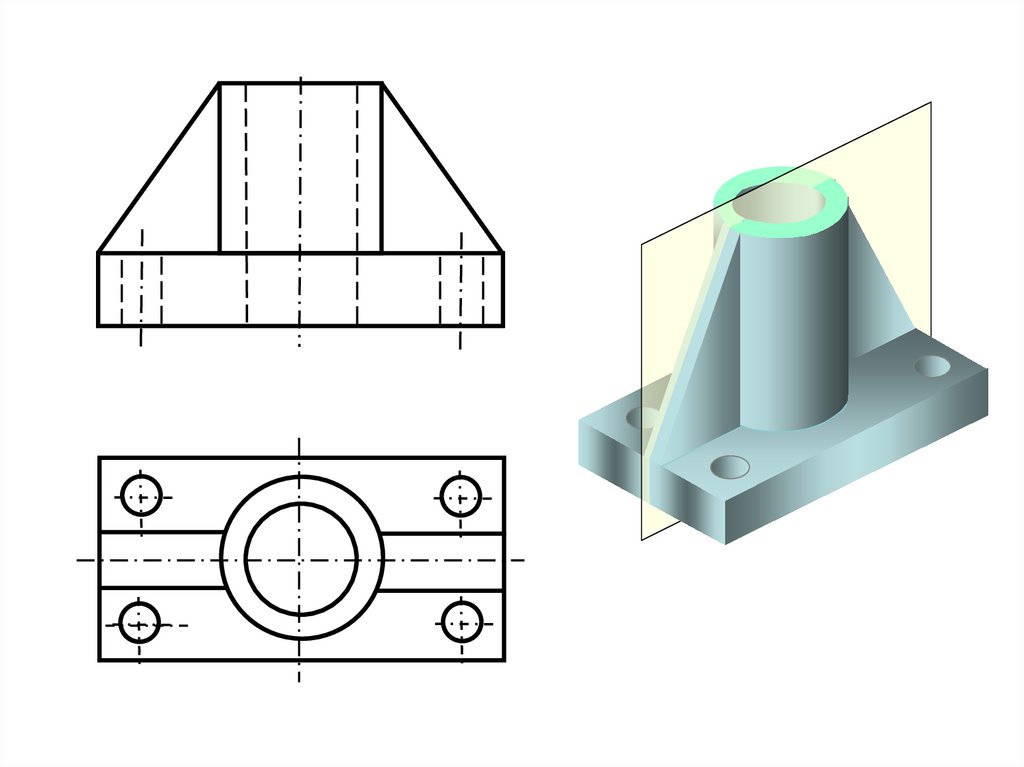

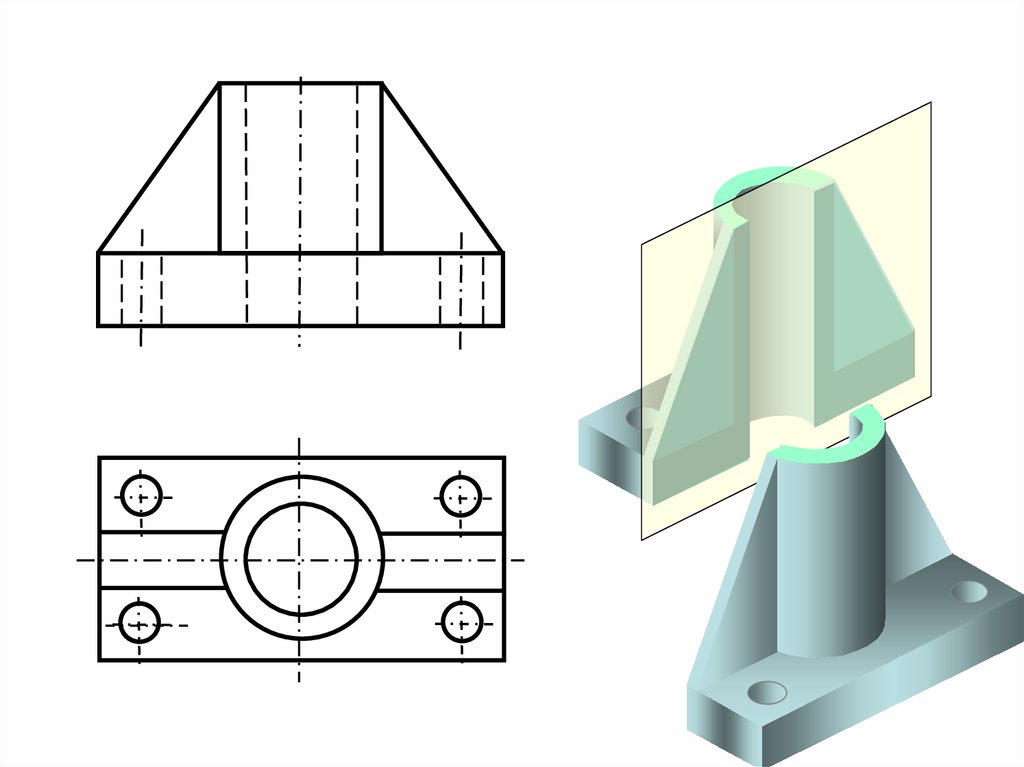

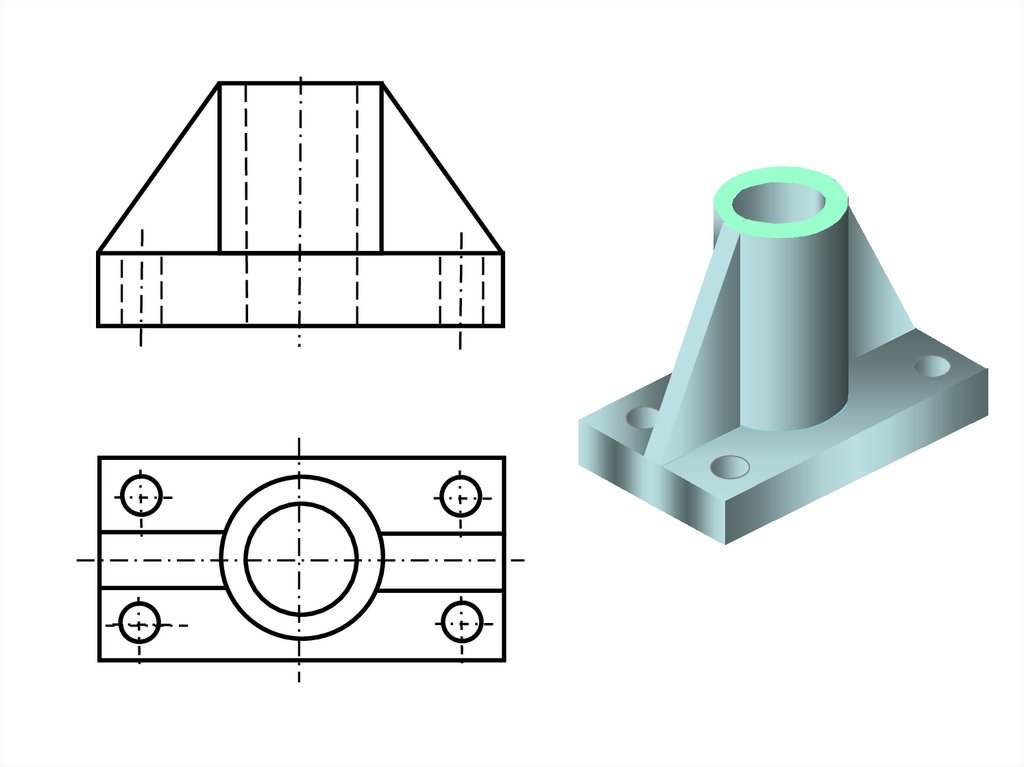

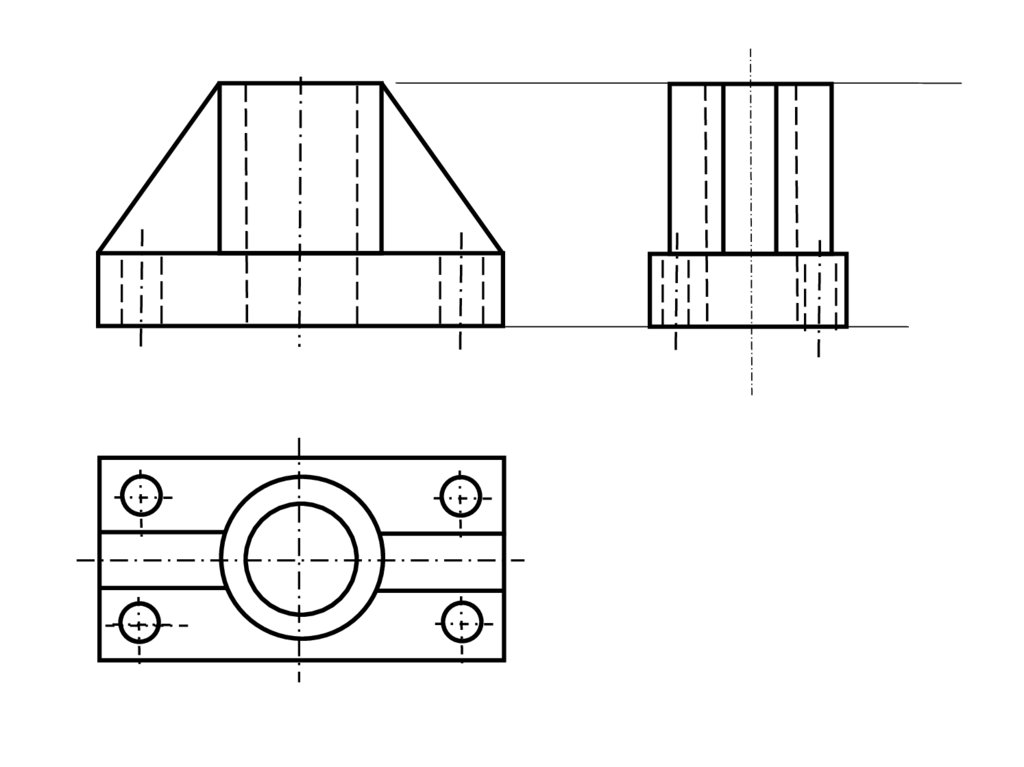

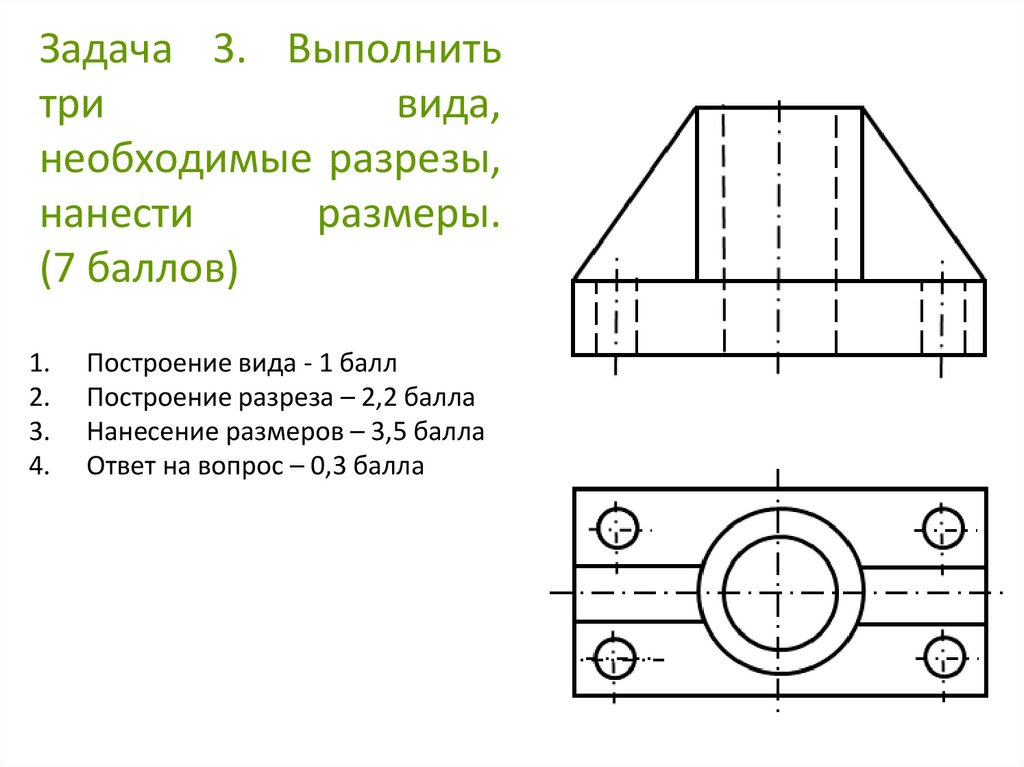

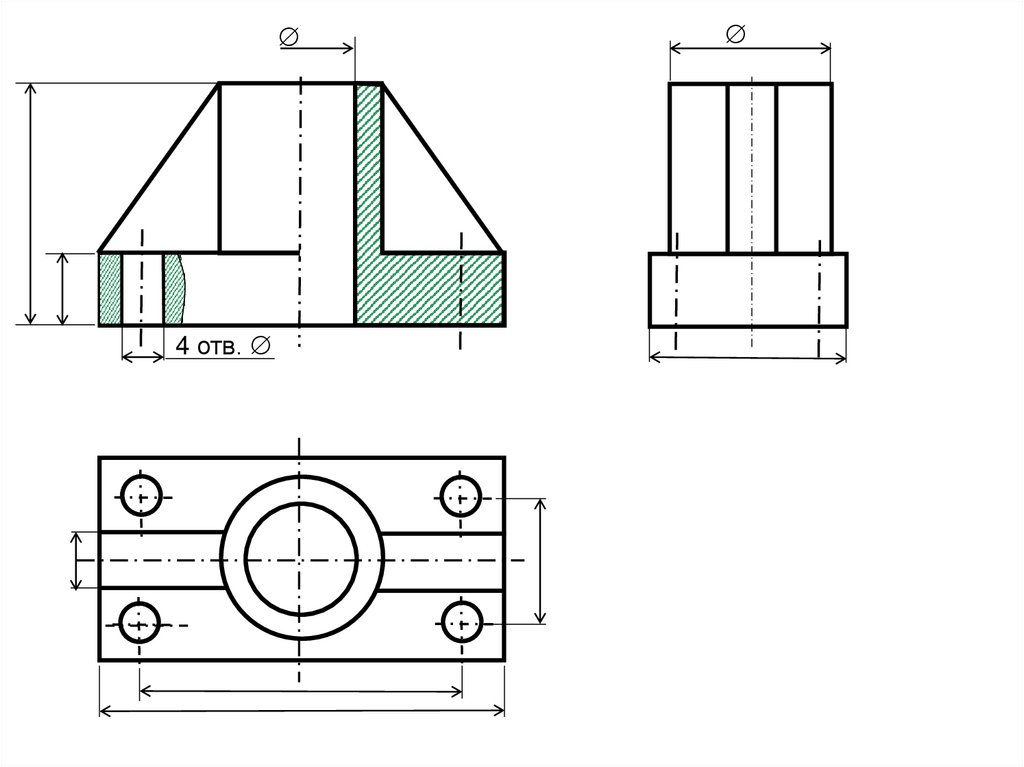

11. Задача 3. Выполнить три вида, необходимые разрезы, нанести размеры. (7 баллов)

1.
2.
3.
4.
Построение вида - 1 балл
Построение разреза – 2,2 балла
Нанесение размеров – 3,5 балла
Ответ на вопрос – 0,3 балла

12.

13.

14.

15.

16.

17.

18.

4 отв.

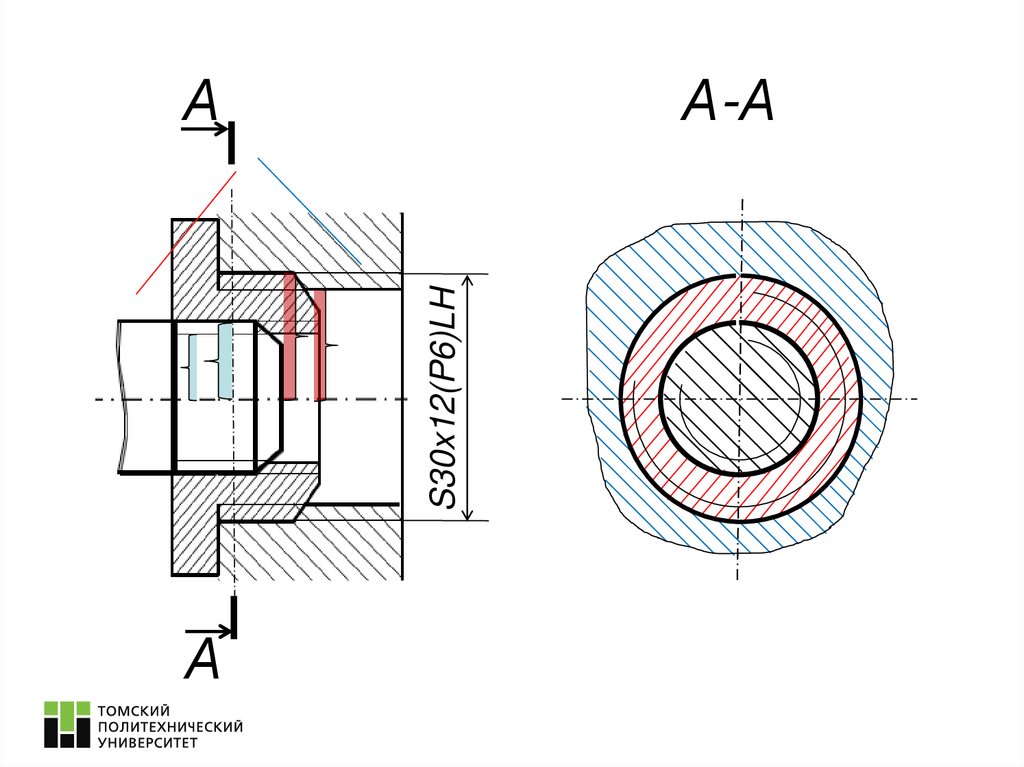

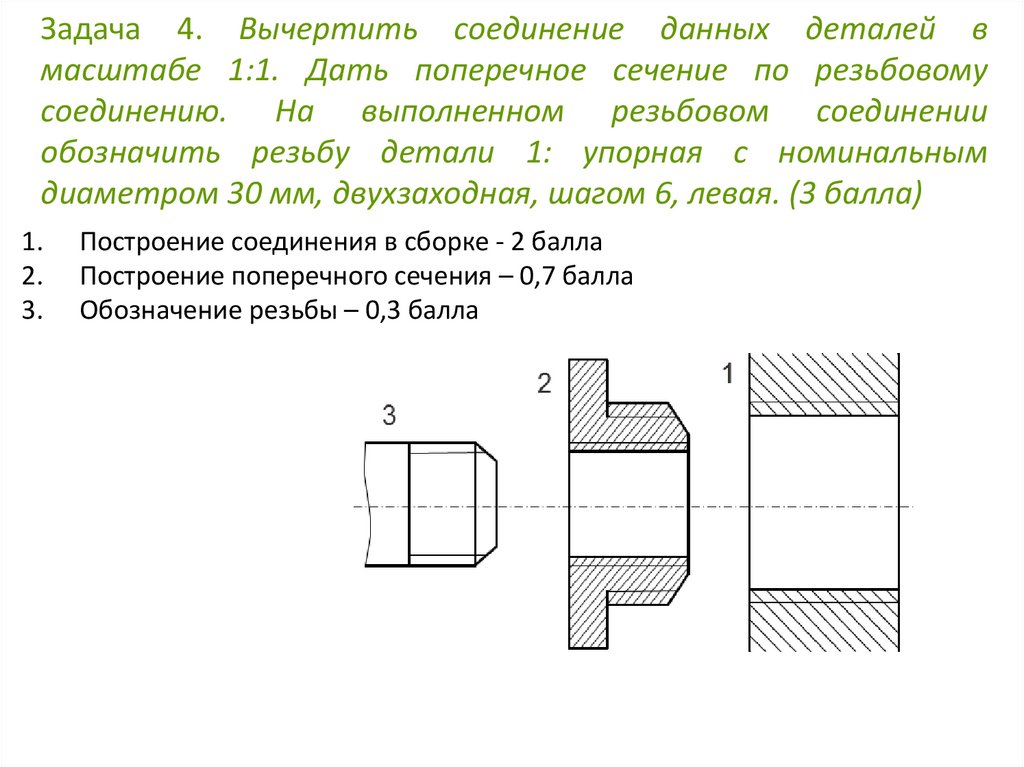

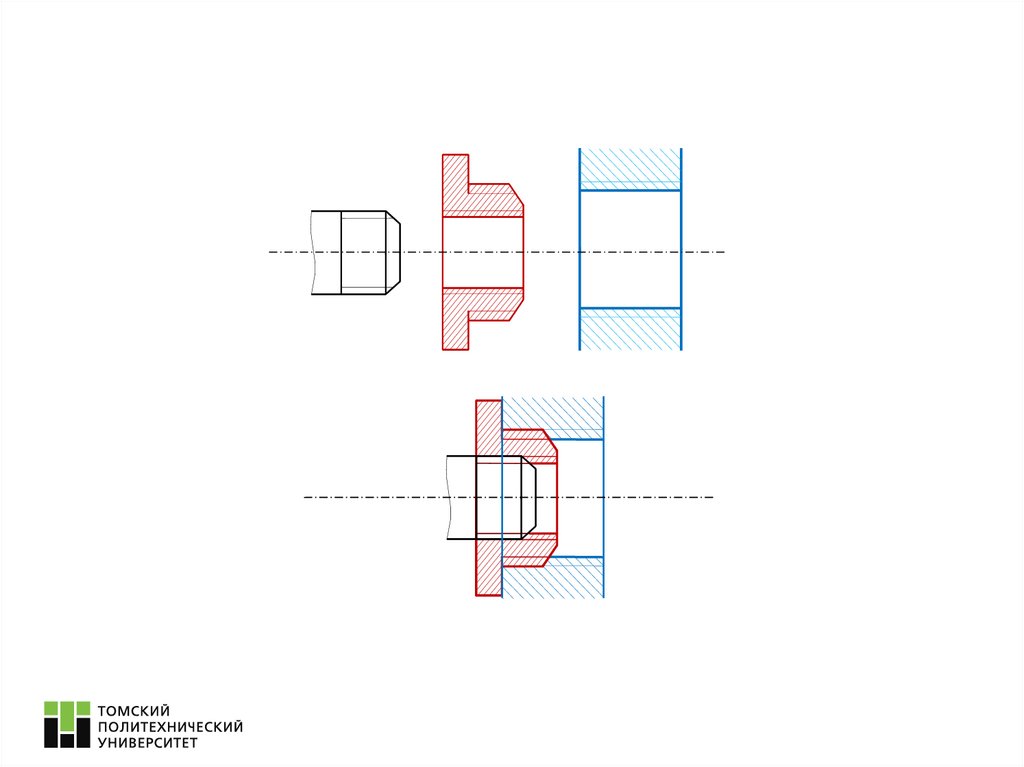

19. Задача 4. Вычертить соединение данных деталей в масштабе 1:1. Дать поперечное сечение по резьбовому соединению. На выполненном

резьбовом соединении
обозначить резьбу детали 1: упорная с номинальным
диаметром 30 мм, двухзаходная, шагом 6, левая. (3 балла)
1.
2.
3.
Построение соединения в сборке - 2 балла
Построение поперечного сечения – 0,7 балла
Обозначение резьбы – 0,3 балла

20.

21.

S30x12(P6)LH
А
А
А-А

22.
