05_Теоретические основы теплоснабжения (копия)

1.

Теория теплоснабжения
RUCO-RODEN
2017

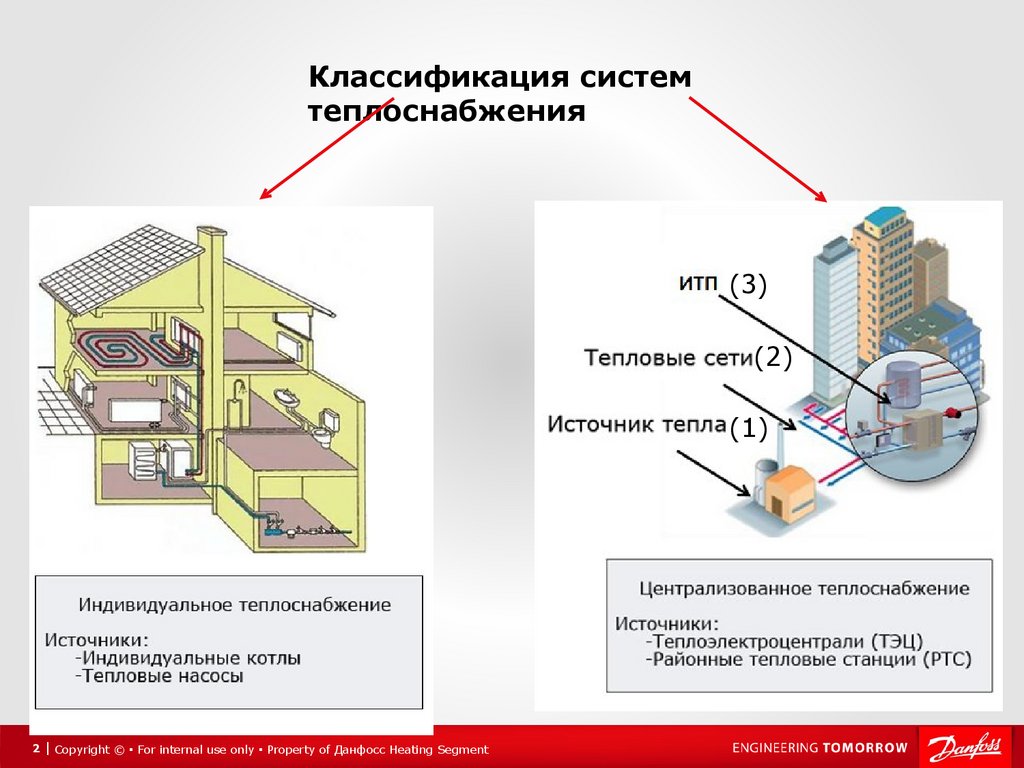

2.

Классификация систем
теплоснабжения
(3)
(2)
(1)
2 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

3.

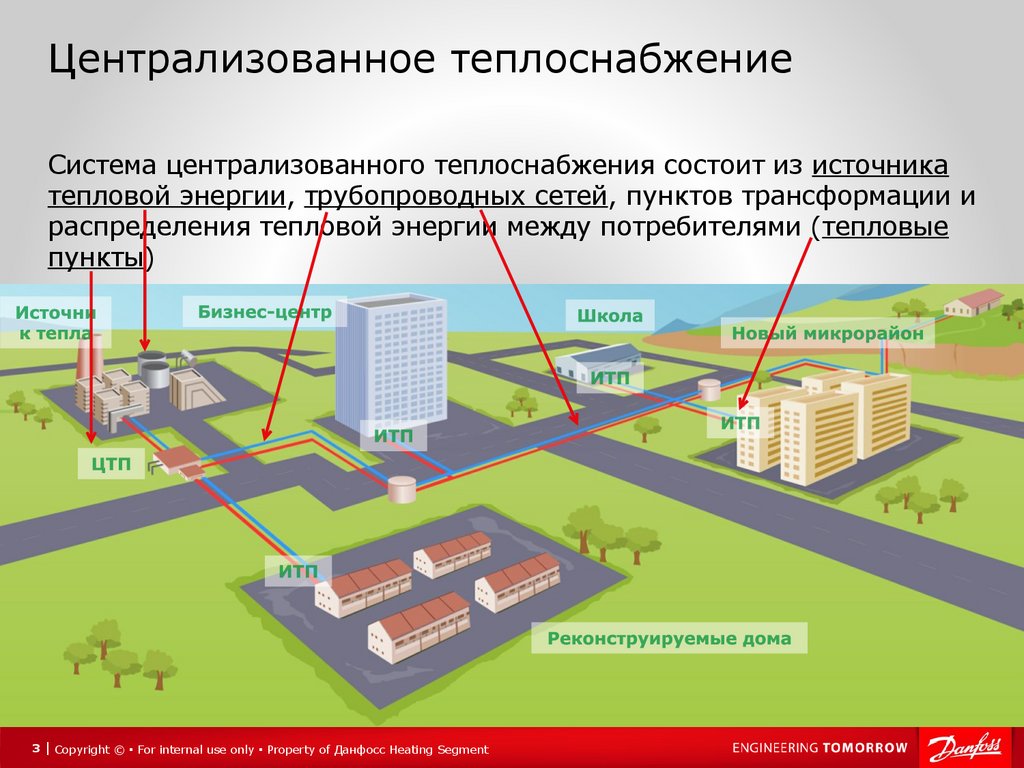

Централизованное теплоснабжение
Система централизованного теплоснабжения состоит из источника
тепловой энергии, трубопроводных сетей, пунктов трансформации и
распределения тепловой энергии между потребителями (тепловые
пункты)
3 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

4.

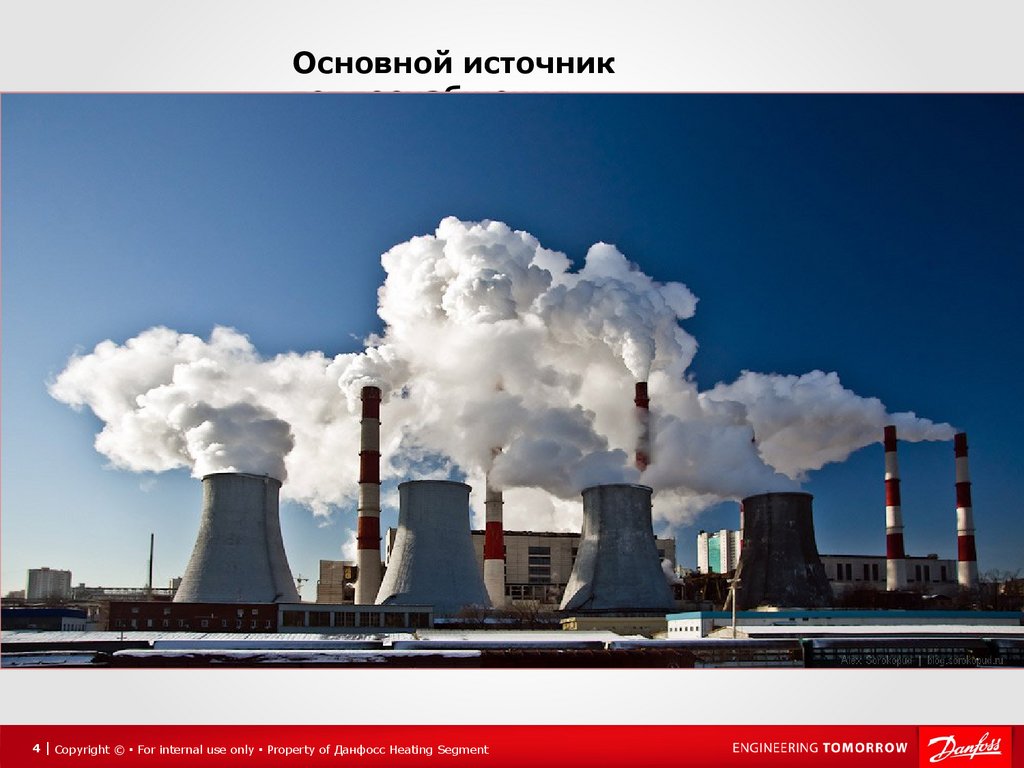

Основной источник
теплоснабжения
1) Теплоэлектроцентраль
ТЭЦ – разновидность тепловой электростанции, которая
производит не только электроэнергию, но и является источником
тепловой энергии в централизованных системах теплоснабжения (в
виде пара и горячей воды)
4 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

5.

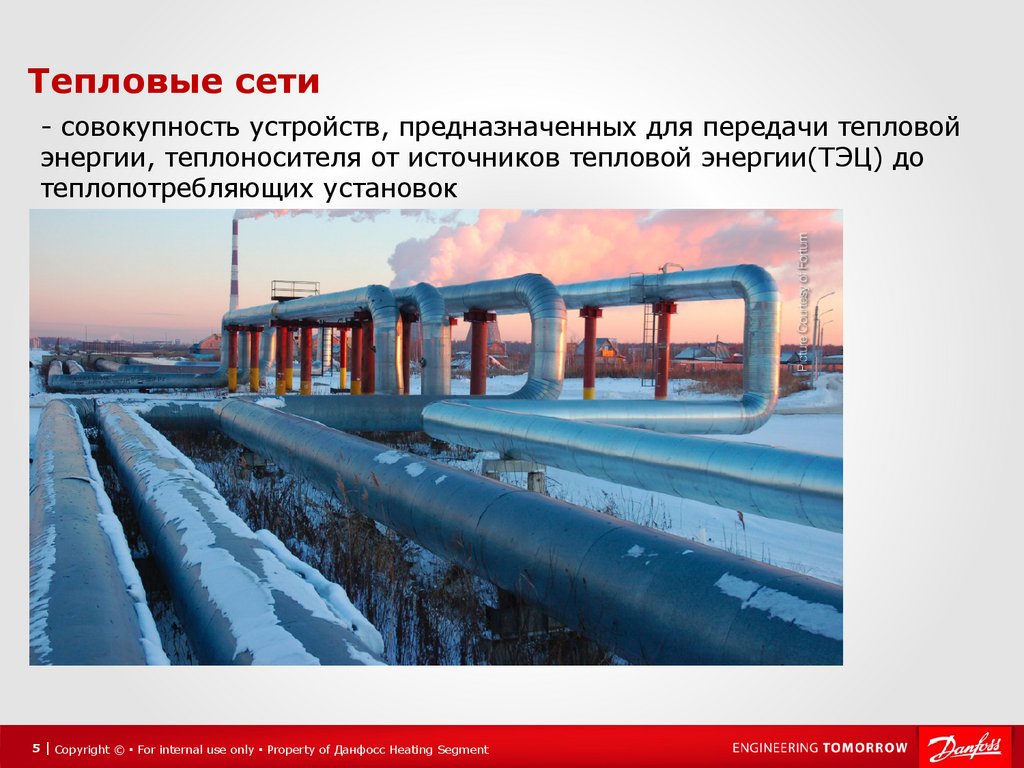

Тепловые сети
- совокупность устройств, предназначенных для передачи тепловой
энергии, теплоносителя от источников тепловой энергии(ТЭЦ) до
теплопотребляющих установок
5 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

6.

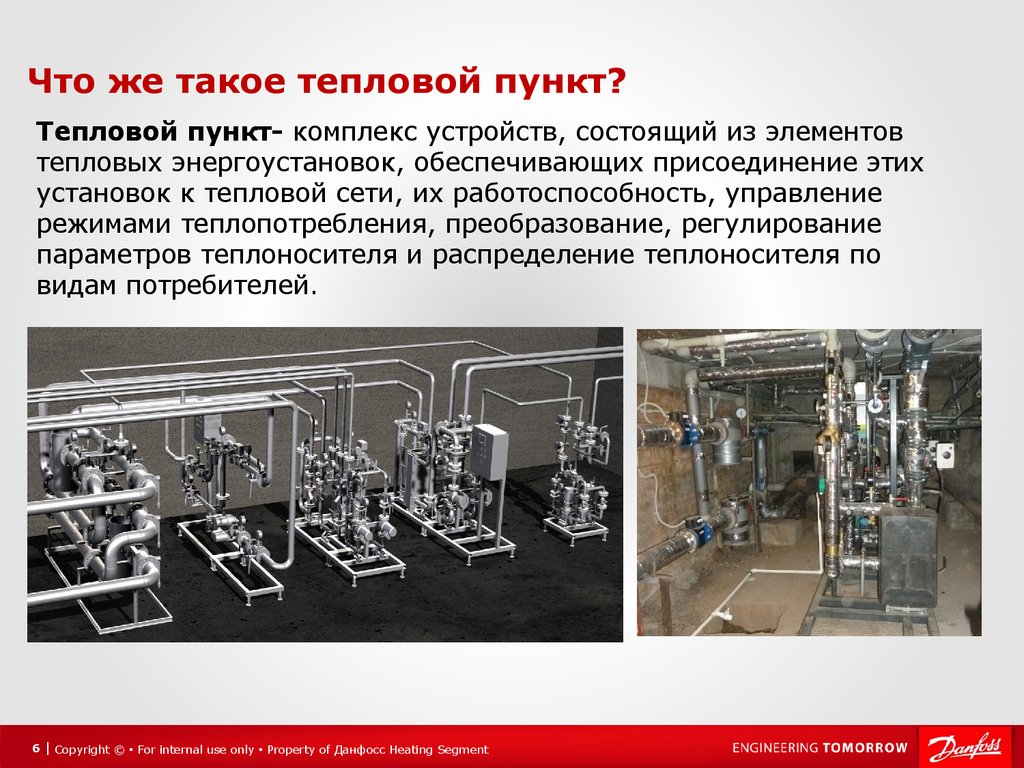

Что же такое тепловой пункт?
Тепловой пункт- комплекс устройств, состоящий из элементов
тепловых энергоустановок, обеспечивающих присоединение этих
установок к тепловой сети, их работоспособность, управление
режимами теплопотребления, преобразование, регулирование
параметров теплоносителя и распределение теплоносителя по
видам потребителей.
6 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

7.

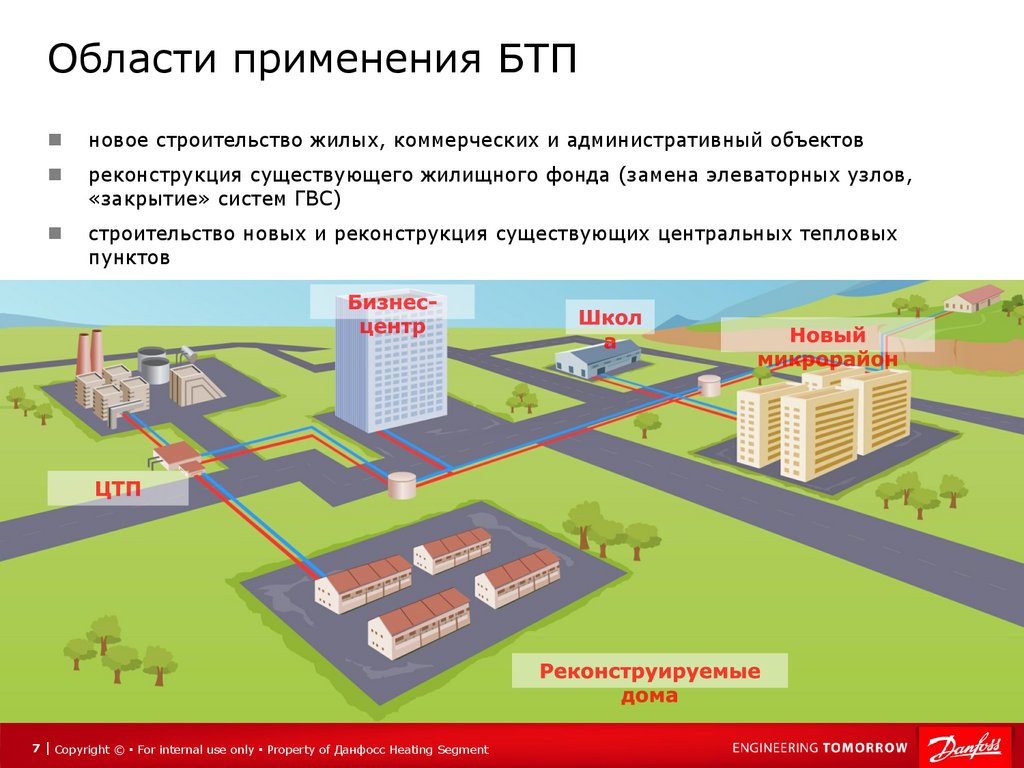

Области применения БТП

новое строительство жилых, коммерческих и административный объектов

строительство новых и реконструкция существующих центральных тепловых
пунктов

реконструкция существующего жилищного фонда (замена элеваторных узлов,
«закрытие» систем ГВС)
7 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

8.

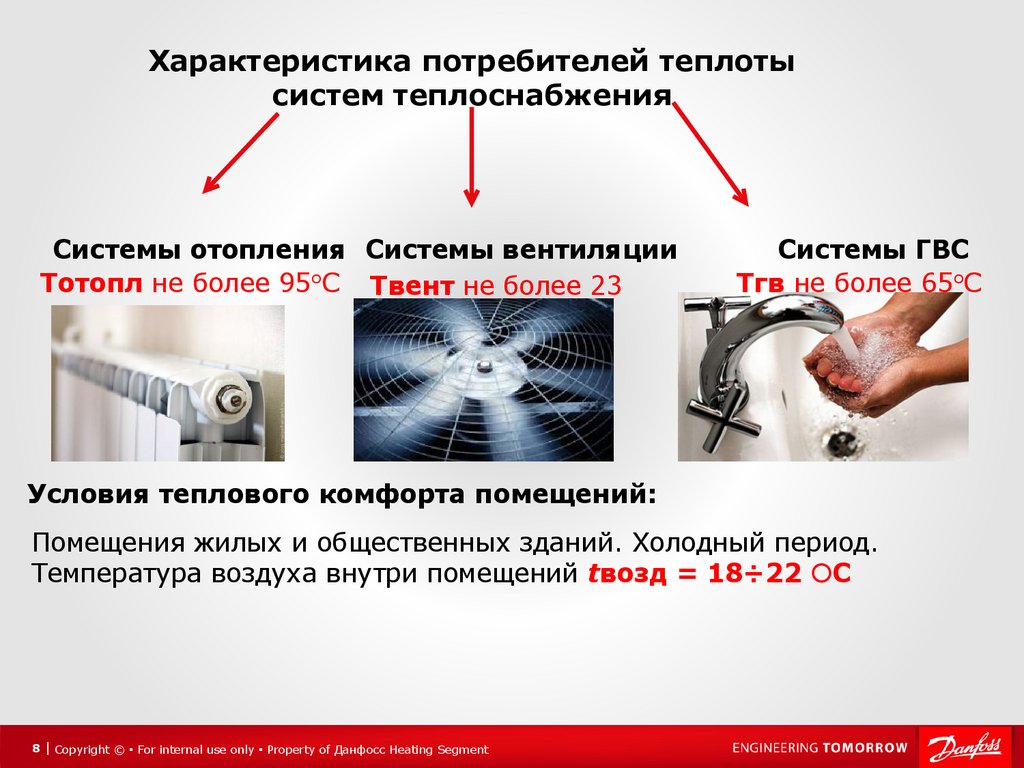

Характеристика потребителей теплоты
систем теплоснабжения
Системы отопления Системы вентиляции
Tотопл не более 95oС Tвент не более 23
o
С
Условия теплового комфорта помещений:
Системы ГВС
Tгв не более 65oС
Помещения жилых и общественных зданий. Холодный период.
Температура воздуха внутри помещений tвозд = 18÷22 ○С
8 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

9.

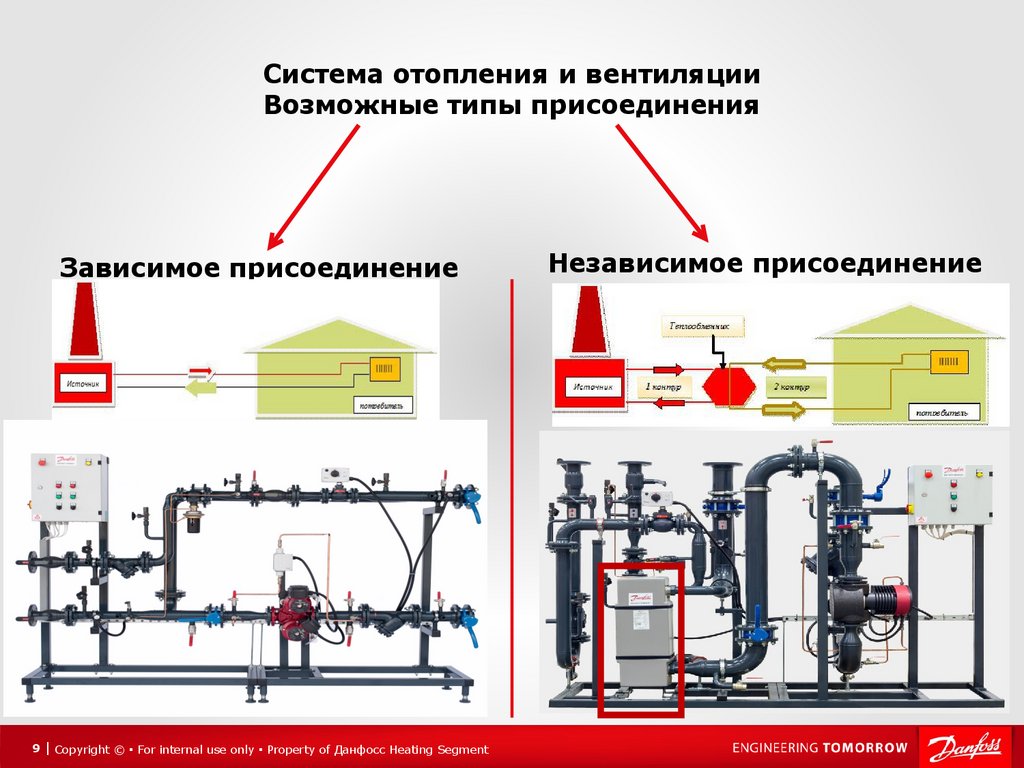

Система отопления и вентиляции
Возможные типы присоединения
Зависимое присоединение
9 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Независимое присоединение

10.

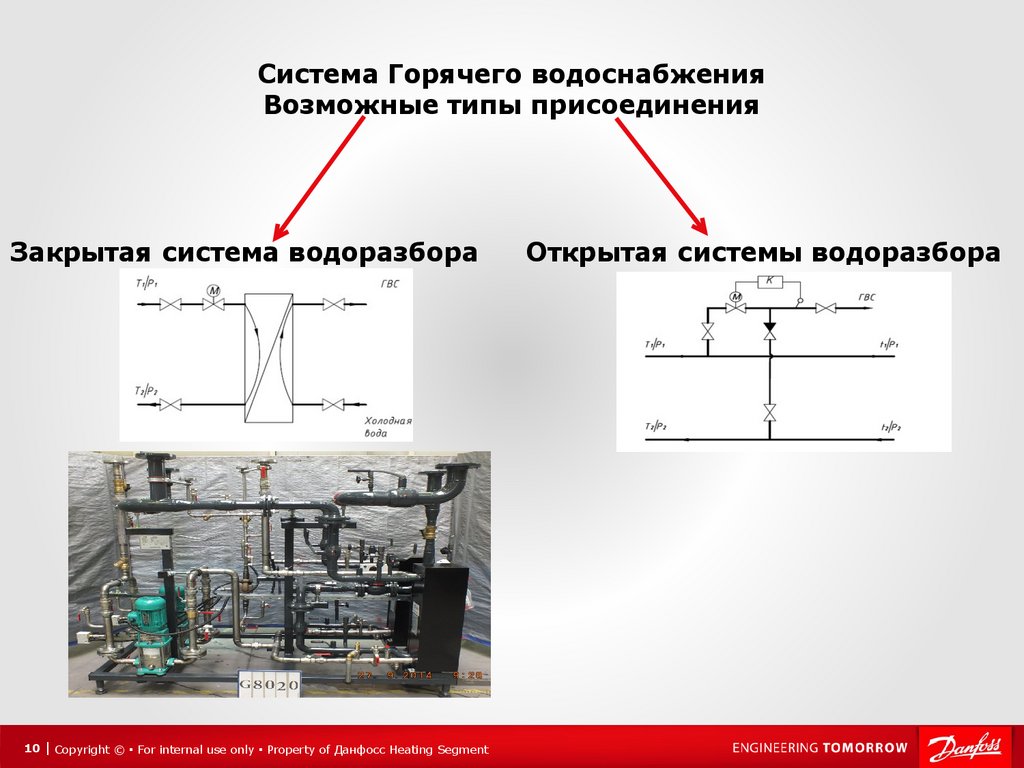

Система Горячего водоснабжения
Возможные типы присоединения
Закрытая система водоразбора
10 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Открытая системы водоразбора

11.

Принципиальное наполнение теплового
пункта и схемы подключения к источнику
тепла
11 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

12.

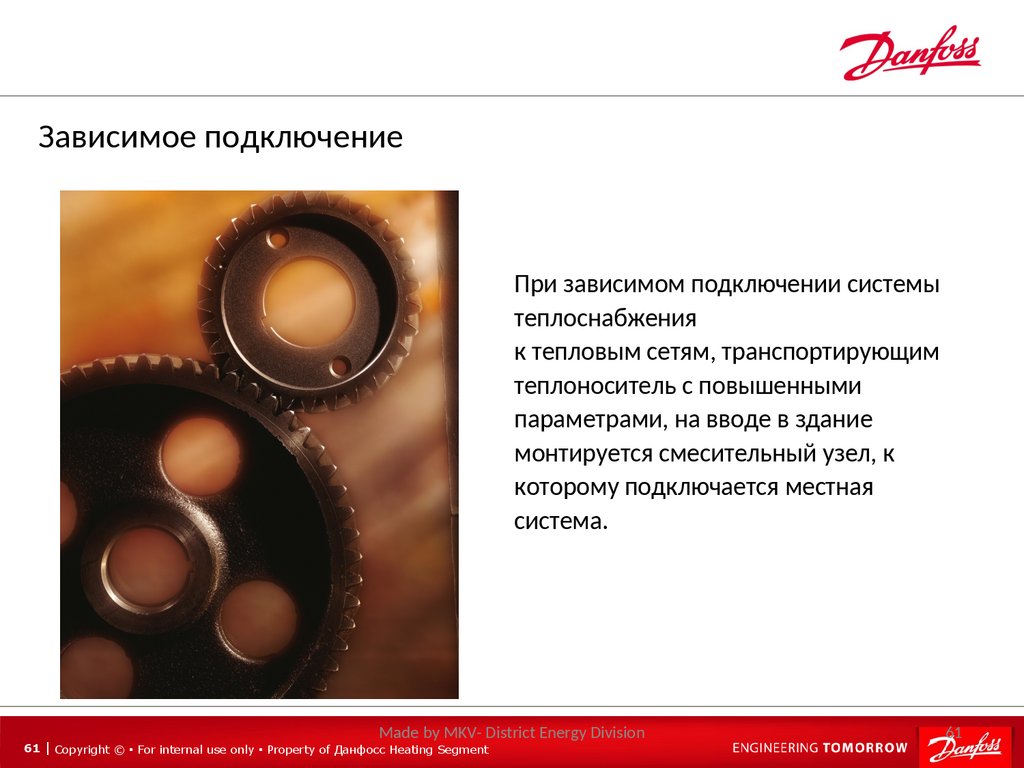

Зависимое подключение
При зависимом подключении
системы теплоснабжения
к тепловым сетям,
транспортирующим
теплоноситель с повышенными
параметрами, на вводе в здание
монтируется смесительный узел,
к которому подключается
местная система.
Made by MKV - District Energy Division
12 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
12

13.

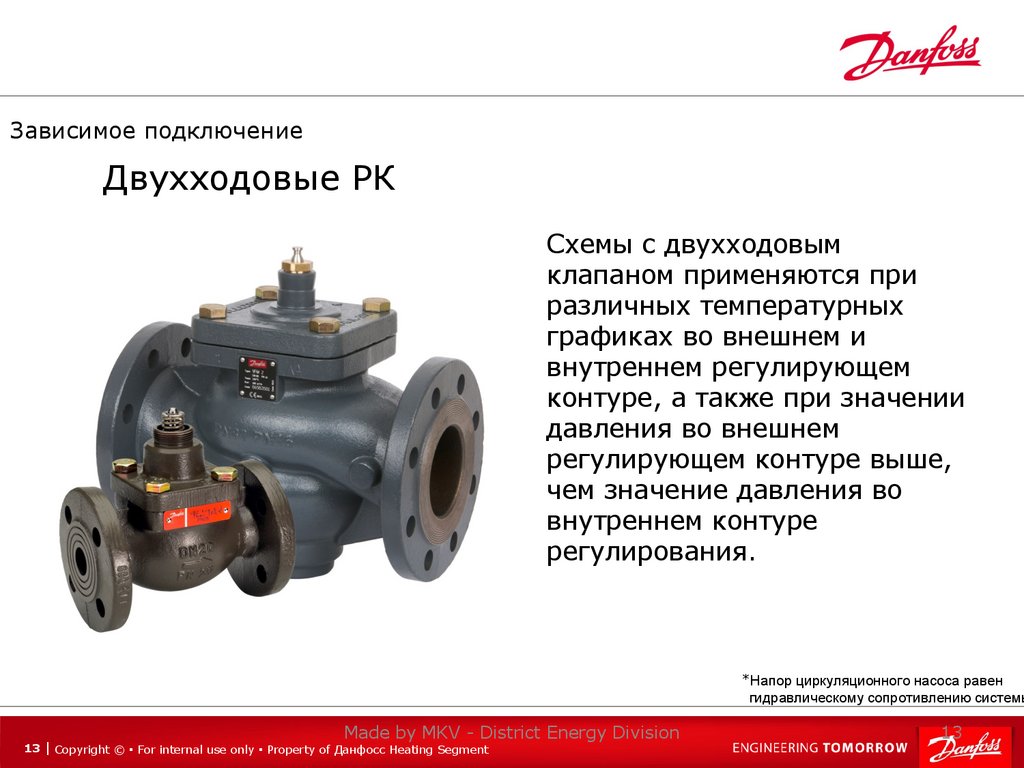

Зависимое подключение
Двухходовые РК
Схемы с двухходовым
клапаном применяются при
различных температурных
графиках во внешнем и
внутреннем регулирующем
контуре, а также при значении
давления во внешнем
регулирующем контуре выше,
чем значение давления во
внутреннем контуре
регулирования.
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
Made by MKV - District Energy Division
13 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
13

14.

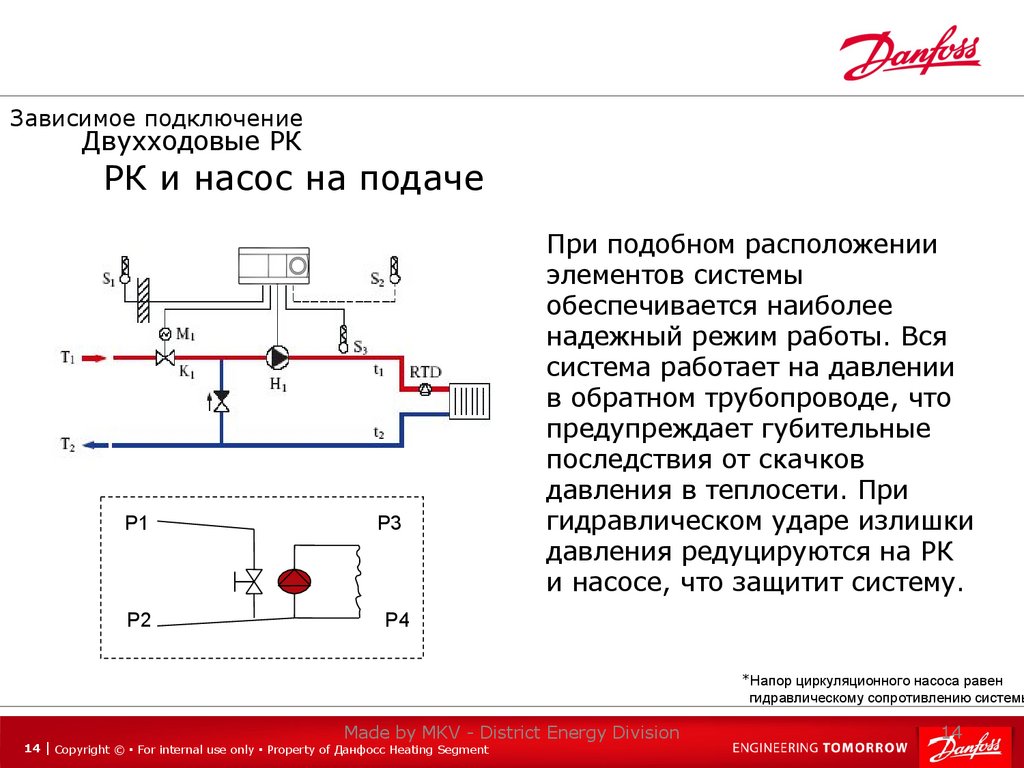

Зависимое подключение
Двухходовые РК
РК и насос на подаче
Р1
Р3
Р2
Р4
При подобном расположении
элементов системы
обеспечивается наиболее
надежный режим работы. Вся
система работает на давлении
в обратном трубопроводе, что
предупреждает губительные
последствия от скачков
давления в теплосети. При
гидравлическом ударе излишки
давления редуцируются на РК
и насосе, что защитит систему.
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
Made by MKV - District Energy Division
14 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
14

15.

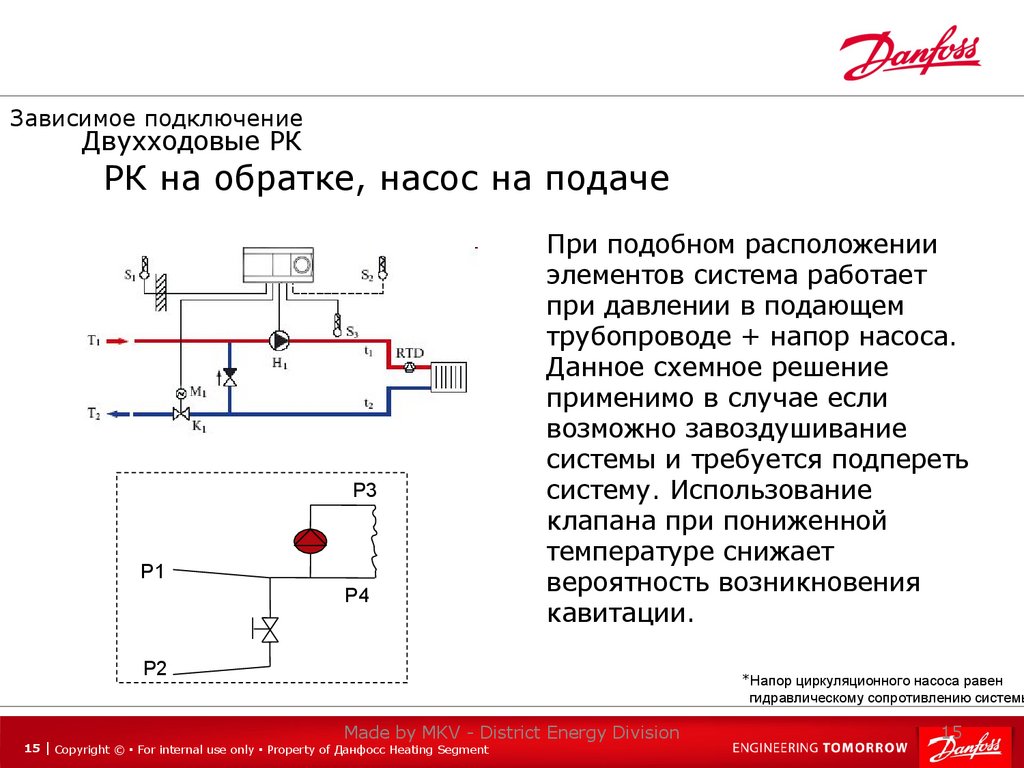

Зависимое подключение
Двухходовые РК
РК на обратке, насос на подаче
Р3
Р1
Р4
При подобном расположении
элементов система работает
при давлении в подающем
трубопроводе + напор насоса.
Данное схемное решение
применимо в случае если
возможно завоздушивание
системы и требуется подпереть
систему. Использование
клапана при пониженной
температуре снижает
вероятность возникновения
кавитации.
Р2
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
Made by MKV - District Energy Division
15 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
15

16.

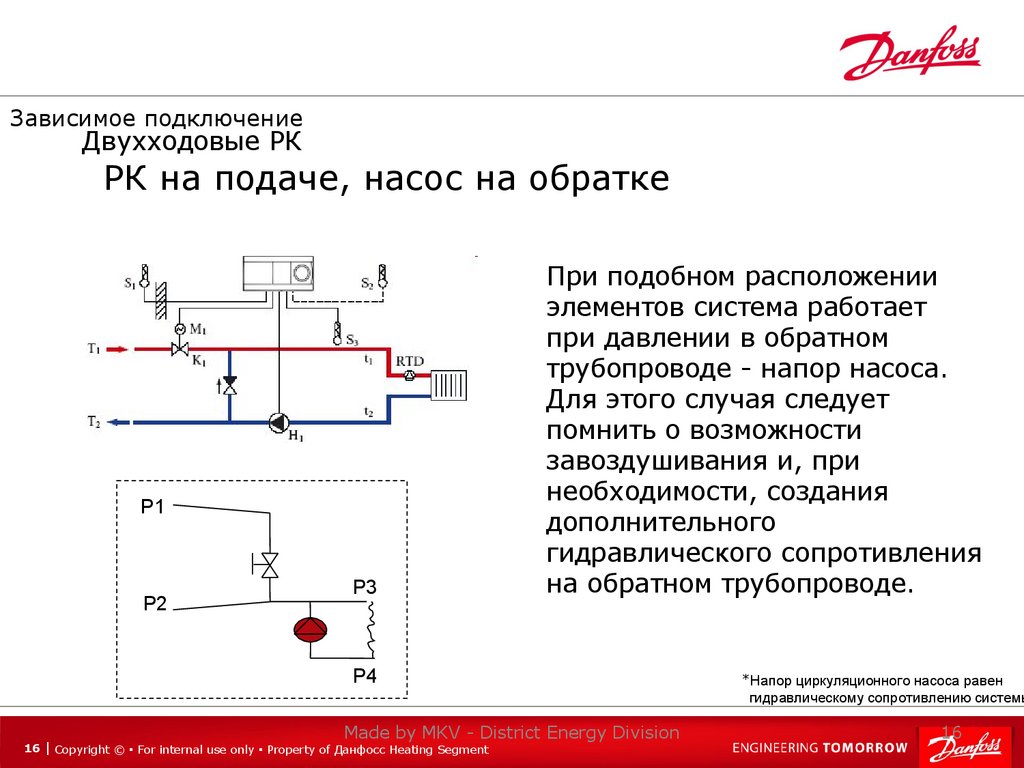

Зависимое подключение
Двухходовые РК
РК на подаче, насос на обратке
Р1
Р2
Р3
При подобном расположении
элементов система работает
при давлении в обратном
трубопроводе - напор насоса.
Для этого случая следует
помнить о возможности
завоздушивания и, при
необходимости, создания
дополнительного
гидравлического сопротивления
на обратном трубопроводе.
Р4
Made by MKV - District Energy Division
16 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
16

17.

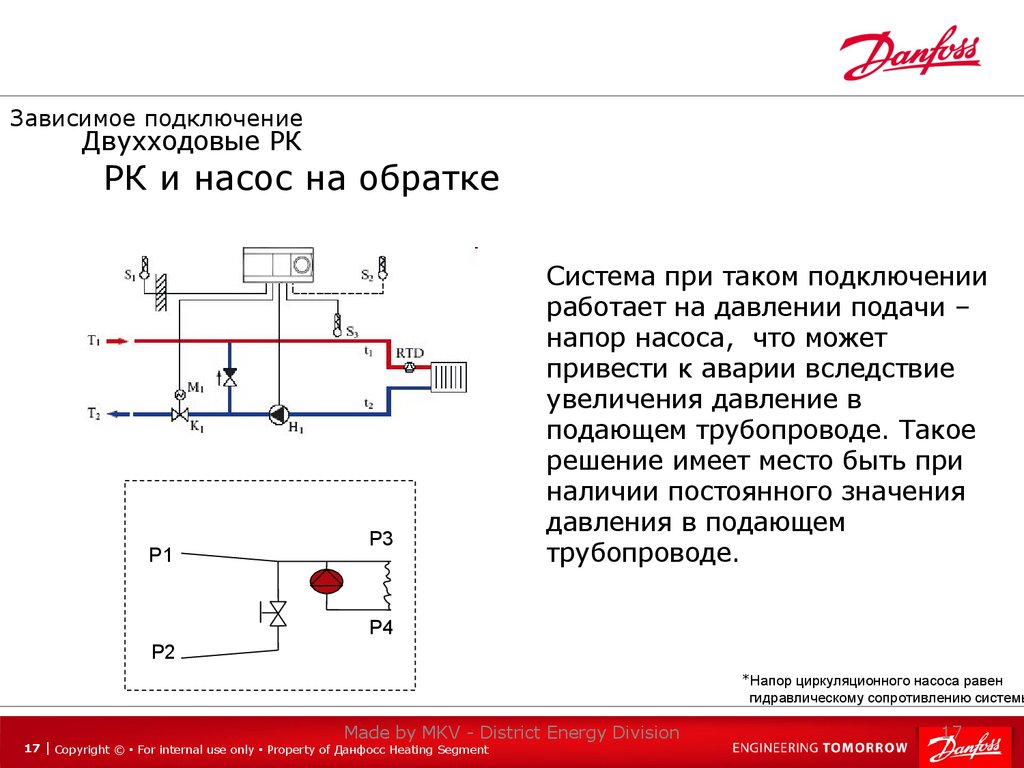

Зависимое подключение
Двухходовые РК
РК и насос на обратке
Р1
Р2
Р3
Система при таком подключении
работает на давлении подачи –
напор насоса, что может
привести к аварии вследствие
увеличения давление в
подающем трубопроводе. Такое
решение имеет место быть при
наличии постоянного значения
давления в подающем
трубопроводе.
Р4
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
Made by MKV - District Energy Division
17 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
17

18.

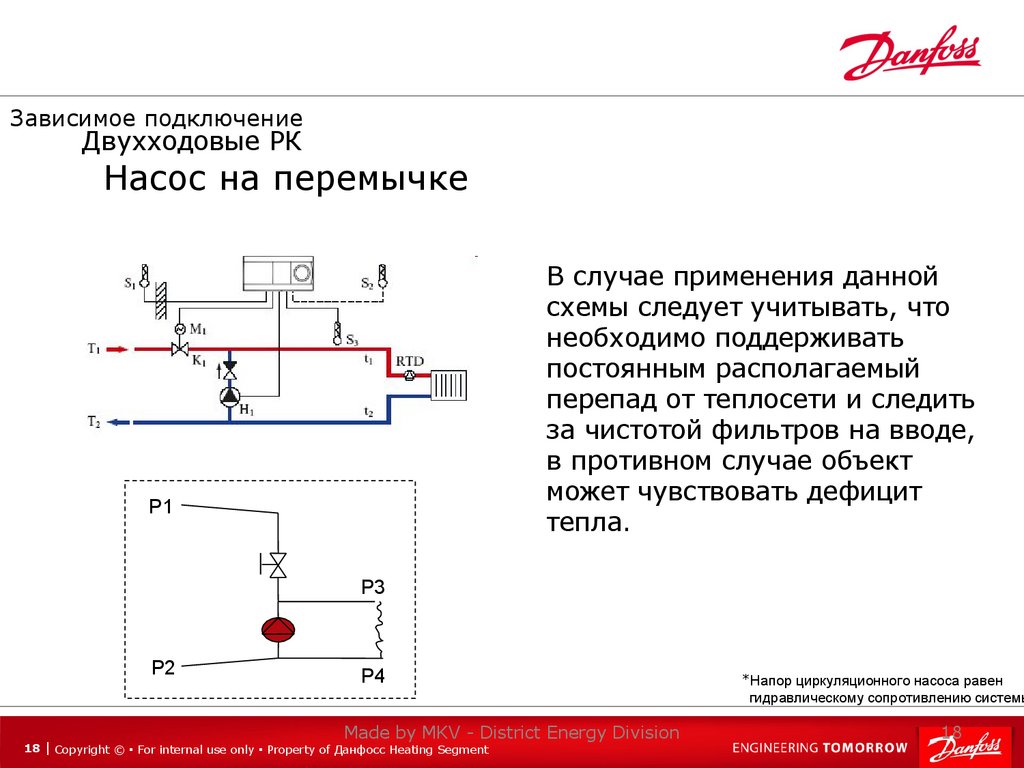

Зависимое подключение
Двухходовые РК
Насос на перемычке
В случае применения данной
схемы следует учитывать, что
необходимо поддерживать
постоянным располагаемый
перепад от теплосети и следить
за чистотой фильтров на вводе,
в противном случае объект
может чувствовать дефицит
тепла.
Р1
Р3
Р2
Р4
Made by MKV - District Energy Division
18 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
18

19.

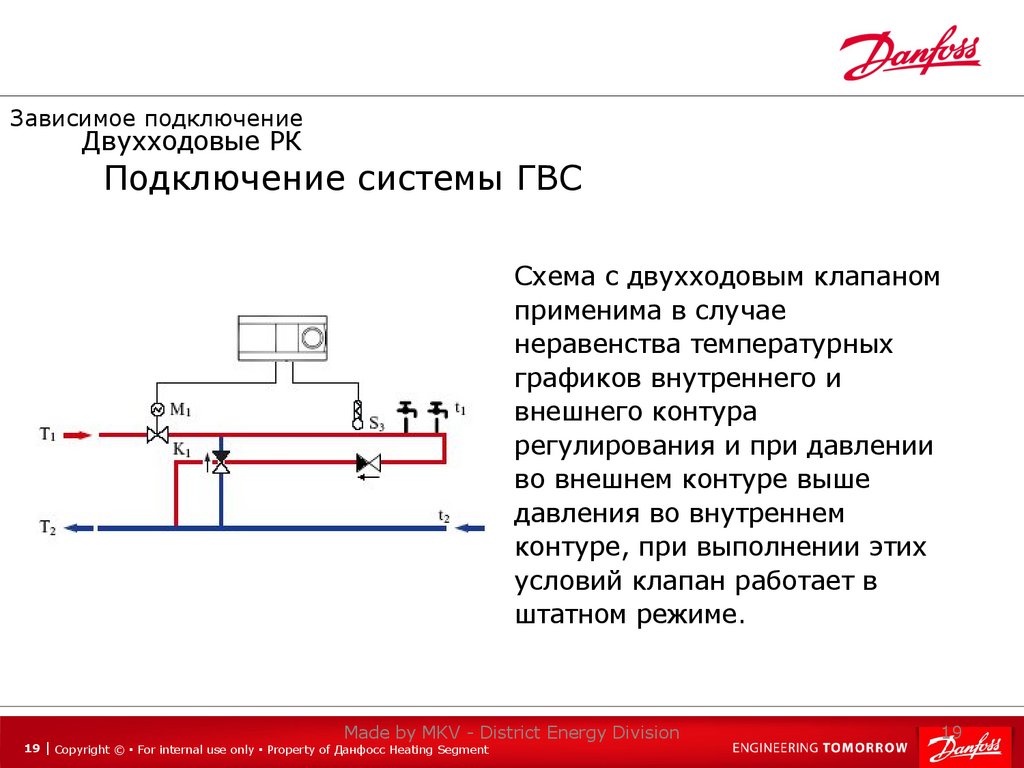

Зависимое подключение
Двухходовые РК
Подключение системы ГВС
Схема с двухходовым клапаном
применима в случае
неравенства температурных
графиков внутреннего и
внешнего контура
регулирования и при давлении
во внешнем контуре выше
давления во внутреннем
контуре, при выполнении этих
условий клапан работает в
штатном режиме.
Made by MKV - District Energy Division
19 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
19

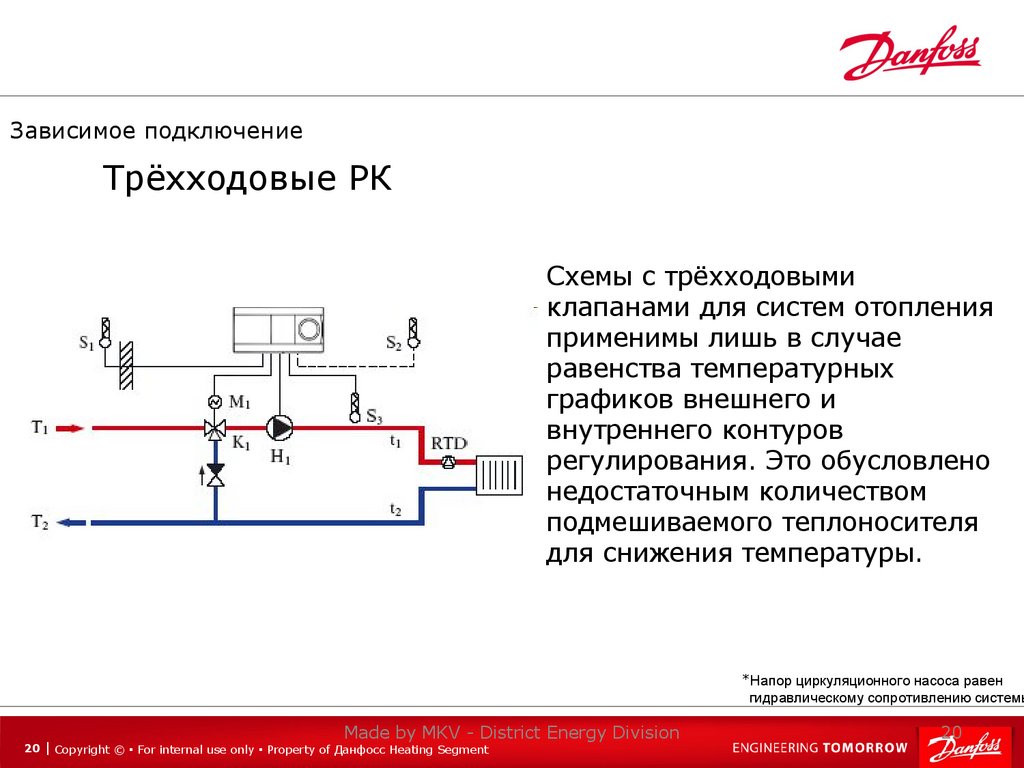

20.

Зависимое подключение
Трёхходовые РК
Схемы с трёхходовыми
клапанами для систем отопления
применимы лишь в случае
равенства температурных
графиков внешнего и
внутреннего контуров
регулирования. Это обусловлено
недостаточным количеством
подмешиваемого теплоносителя
для снижения температуры.
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
Made by MKV - District Energy Division
20 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
20

21.

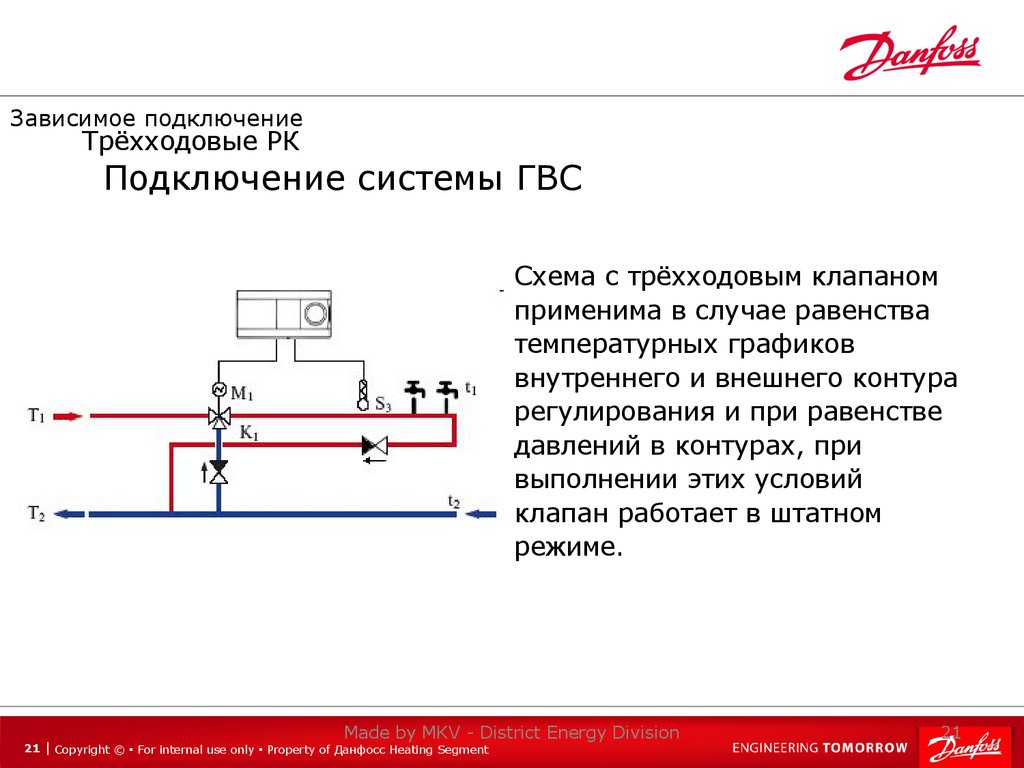

Зависимое подключение
Трёхходовые РК
Подключение системы ГВС
Схема с трёхходовым клапаном
применима в случае равенства
температурных графиков
внутреннего и внешнего контура
регулирования и при равенстве
давлений в контурах, при
выполнении этих условий
клапан работает в штатном
режиме.
Made by MKV - District Energy Division
21 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
21

22.

Независимое подключение
При независимом подключении
теплоноситель из наружных
тепловых сетей поступает в
водоподогреватель и, нагрев в
нем воду, возвращается обратно
в тепловую сеть. Нагретая до
необходимой температуры в
водоподогревателе вода
поступает в систему
теплоснабжения.
Made by MKV - District Energy Division
22 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
22

23.

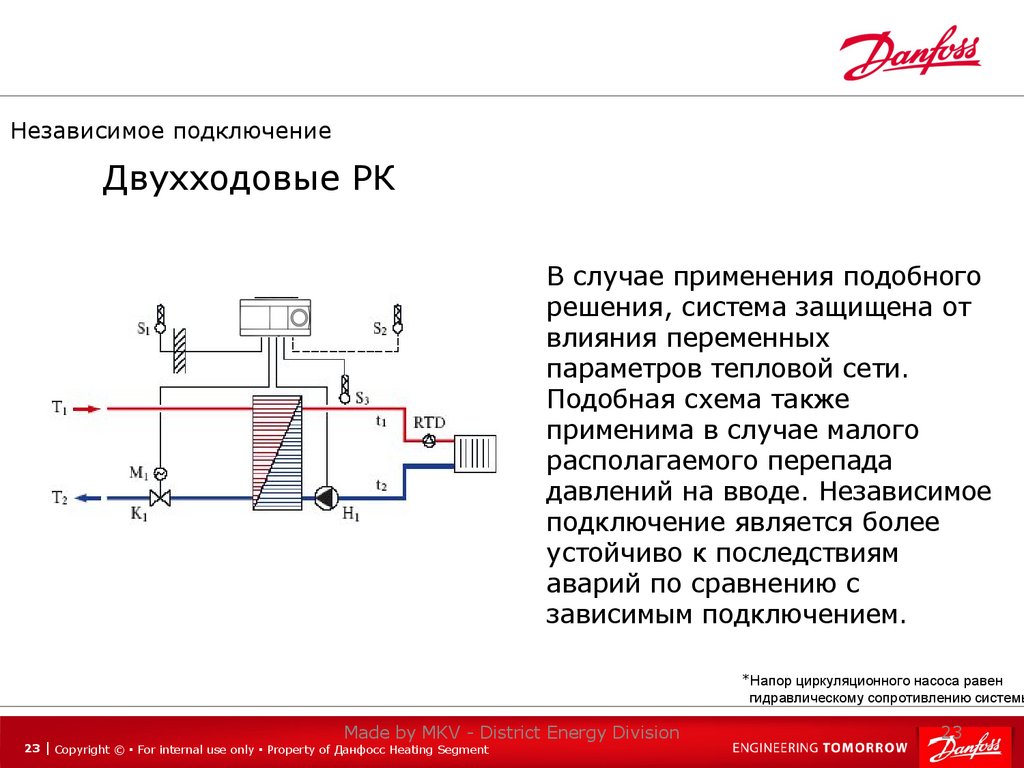

Независимое подключение
Двухходовые РК
В случае применения подобного
решения, система защищена от
влияния переменных
параметров тепловой сети.
Подобная схема также
применима в случае малого
располагаемого перепада
давлений на вводе. Независимое
подключение является более
устойчиво к последствиям
аварий по сравнению с
зависимым подключением.
*Напор циркуляционного насоса равен
гидравлическому сопротивлению системы
Made by MKV - District Energy Division
23 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
23

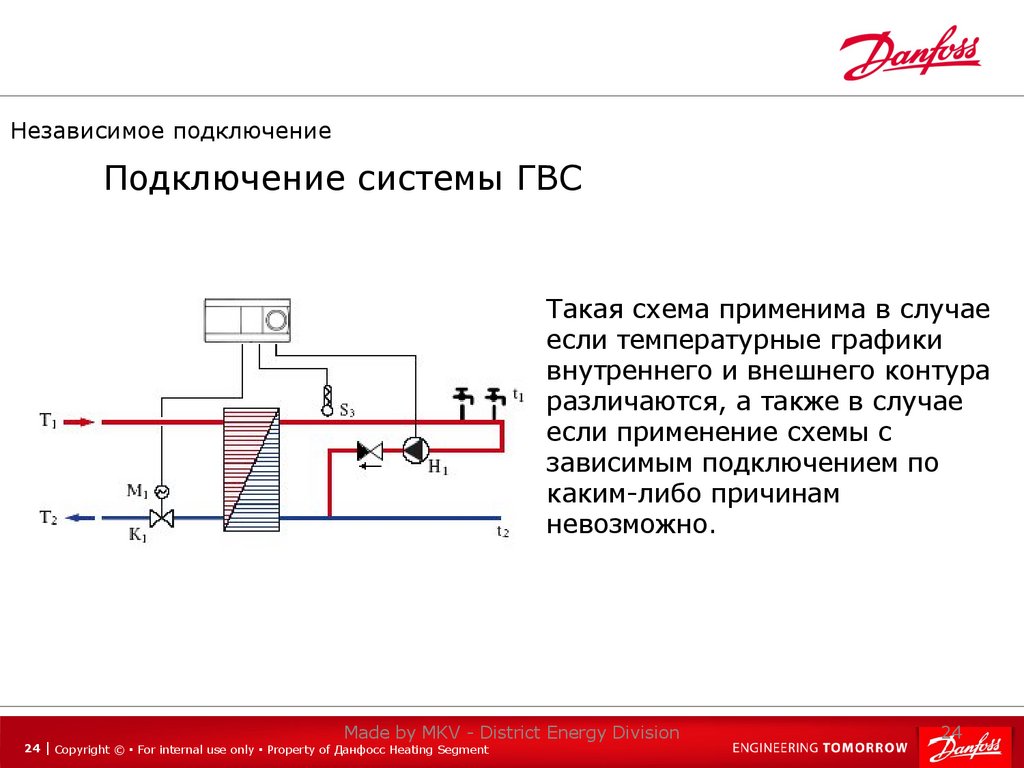

24.

Независимое подключение
Подключение системы ГВС
Такая схема применима в случае
если температурные графики
внутреннего и внешнего контура
различаются, а также в случае
если применение схемы с
зависимым подключением по
каким-либо причинам
невозможно.
Made by MKV - District Energy Division
24 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
24

25.

Влияние пьезометра на
подключение абонентов
25 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

26.

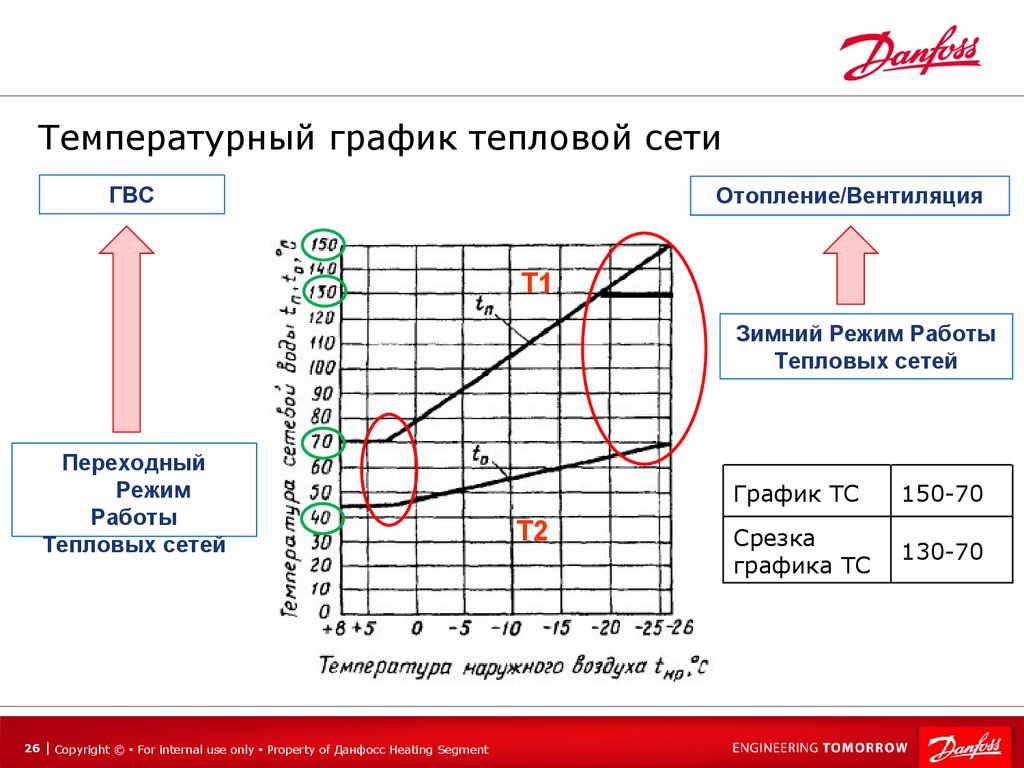

Температурный график тепловой сети
ГВС
Отопление/Вентиляция
Т1
Зимний Режим Работы
Тепловых сетей
Переходный
Режим
Работы
Тепловых сетей
26 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Т2
График ТС
Срезка
графика ТС
150-70
130-70

27.

ΔРd
ΔРc
ΔРb
ΔРа
Давление тепловой сети

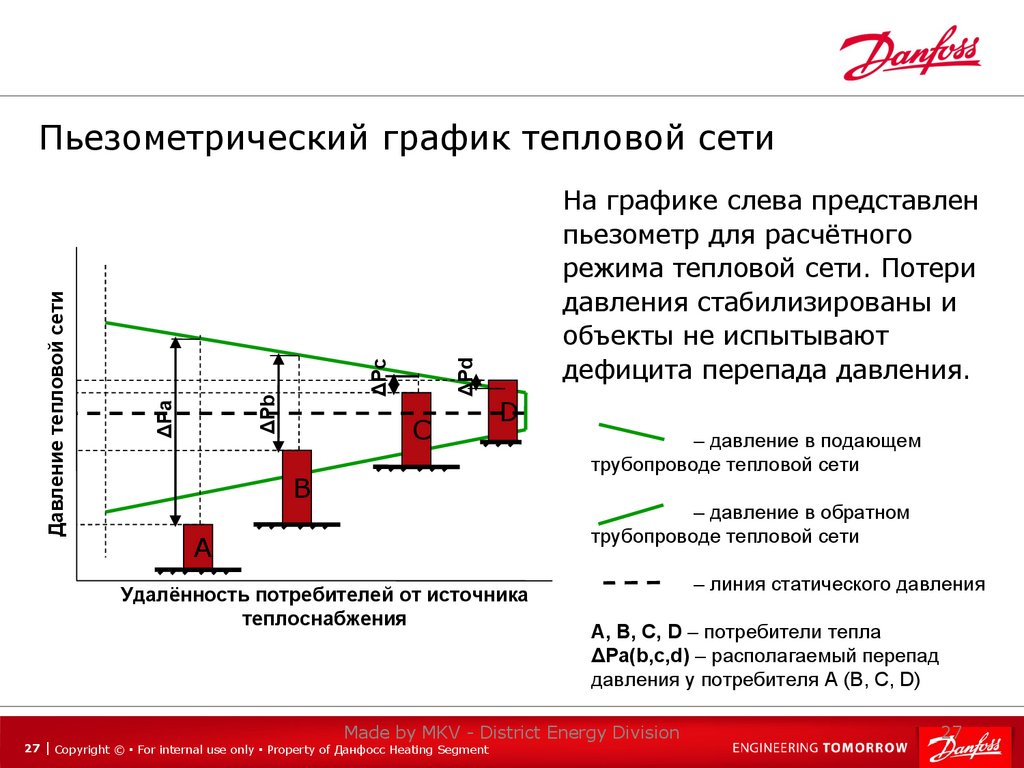

Пьезометрический график тепловой сети
С
D
В
На графике слева представлен
пьезометр для расчётного
режима тепловой сети. Потери
давления стабилизированы и
объекты не испытывают
дефицита перепада давления.
– давление в подающем
трубопроводе тепловой сети
– давление в обратном
трубопроводе тепловой сети
А
Удалённость потребителей от источника
теплоснабжения
– линия статического давления
A, B, C, D – потребители тепла
ΔPa(b,c,d) – располагаемый перепад
давления у потребителя A (B, C, D)
Made by MKV - District Energy Division
27 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
27

28.

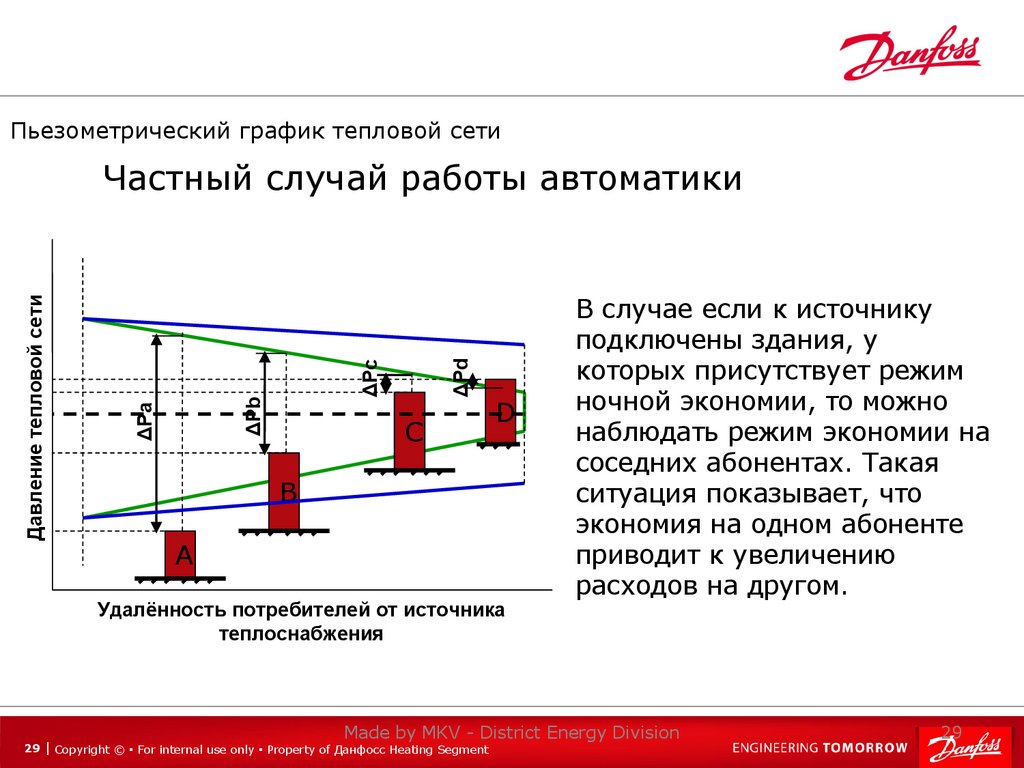

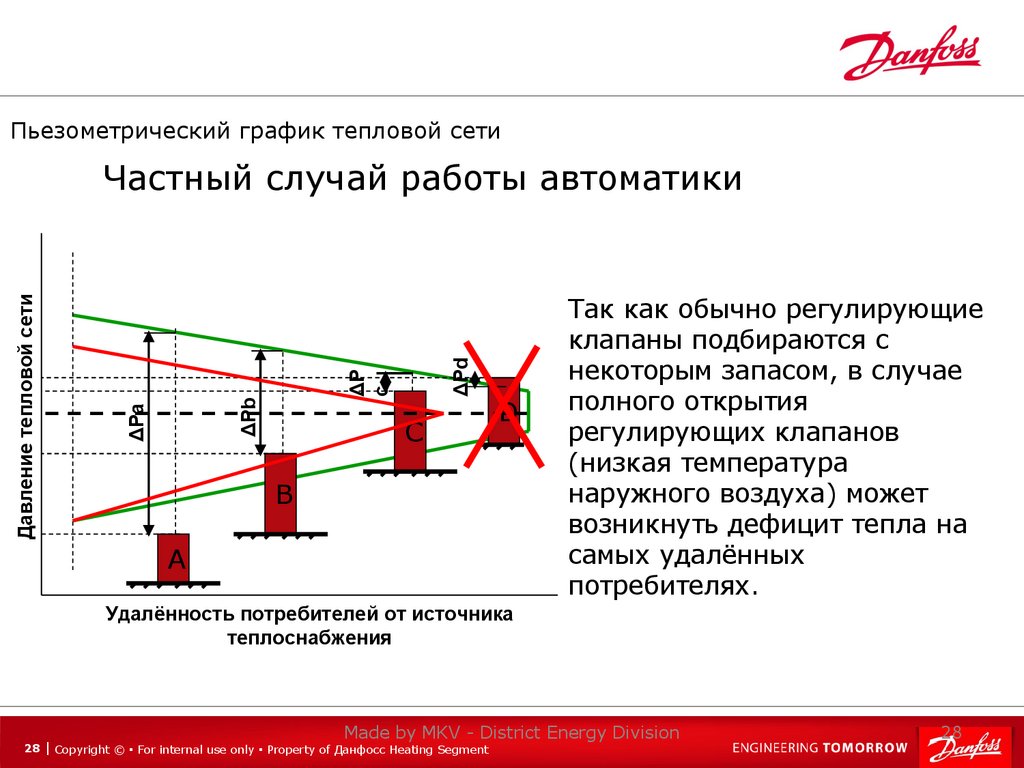

Пьезометрический график тепловой сети
ΔРd
ΔР
c
ΔРb
ΔРа
Давление тепловой сети
Частный случай работы автоматики
С
D
В
А
Удалённость потребителей от источника
теплоснабжения
Так как обычно регулирующие
клапаны подбираются с
некоторым запасом, в случае
полного открытия
регулирующих клапанов
(низкая температура
наружного воздуха) может
возникнуть дефицит тепла на
самых удалённых
потребителях.
Made by MKV - District Energy Division
28 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
28

29.

Пьезометрический график тепловой сети
ΔРd
ΔРc
ΔРb
ΔРа
Давление тепловой сети
Частный случай работы автоматики
С
D
В
А
Удалённость потребителей от источника
теплоснабжения
В случае если к источнику
подключены здания, у
которых присутствует режим
ночной экономии, то можно
наблюдать режим экономии на
соседних абонентах. Такая
ситуация показывает, что
экономия на одном абоненте
приводит к увеличению
расходов на другом.
Made by MKV - District Energy Division
29 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
29

30.

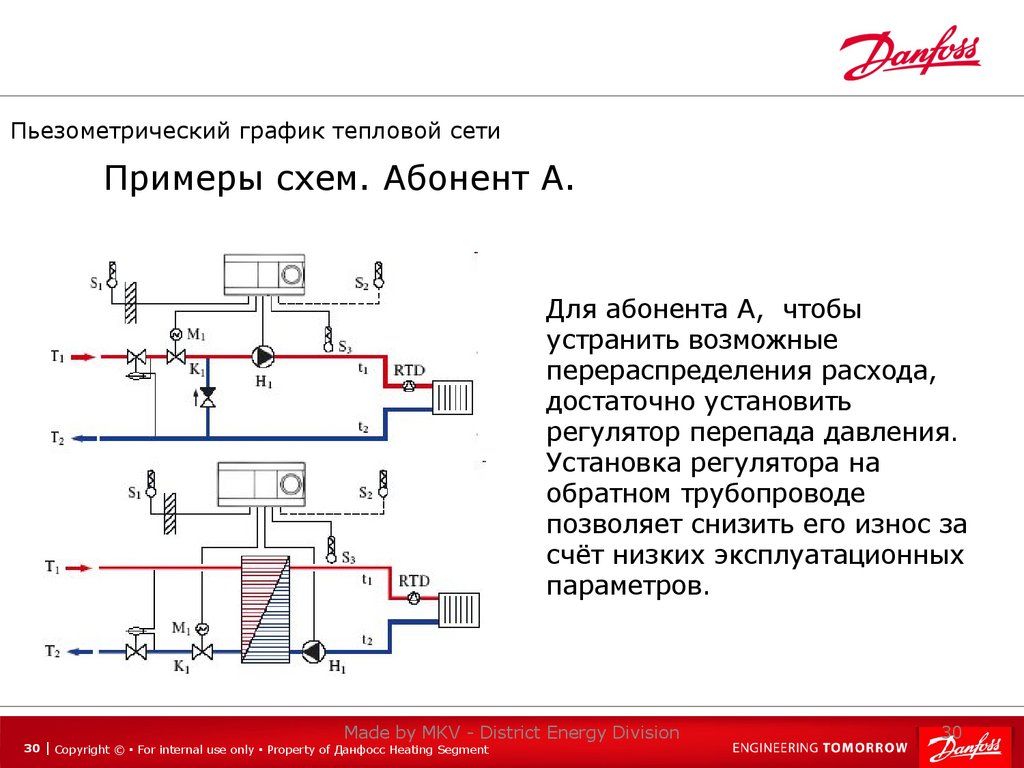

Пьезометрический график тепловой сети
Примеры схем. Абонент А.
Для абонента А, чтобы
устранить возможные
перераспределения расхода,
достаточно установить
регулятор перепада давления.
Установка регулятора на
обратном трубопроводе
позволяет снизить его износ за
счёт низких эксплуатационных
параметров.
Made by MKV - District Energy Division
30 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
30

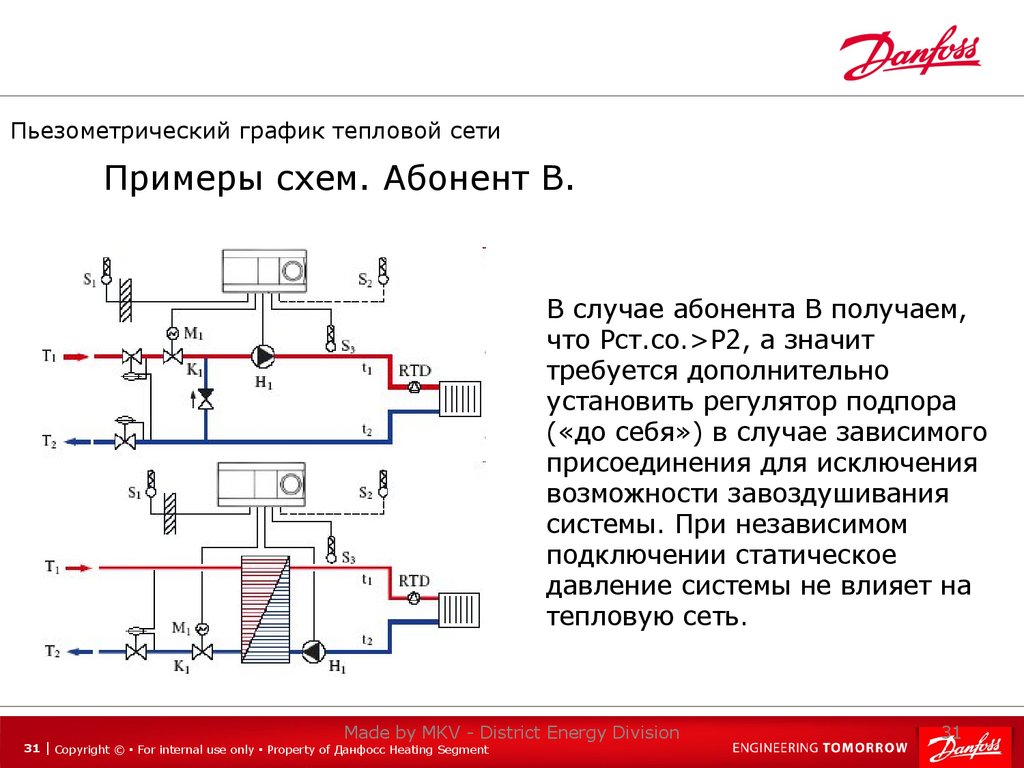

31.

Пьезометрический график тепловой сети
Примеры схем. Абонент B.
В случае абонента В получаем,
что Pст.со.>P2, а значит
требуется дополнительно
установить регулятор подпора
(«до себя») в случае зависимого
присоединения для исключения
возможности завоздушивания
системы. При независимом
подключении статическое
давление системы не влияет на
тепловую сеть.
Made by MKV - District Energy Division
31 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
31

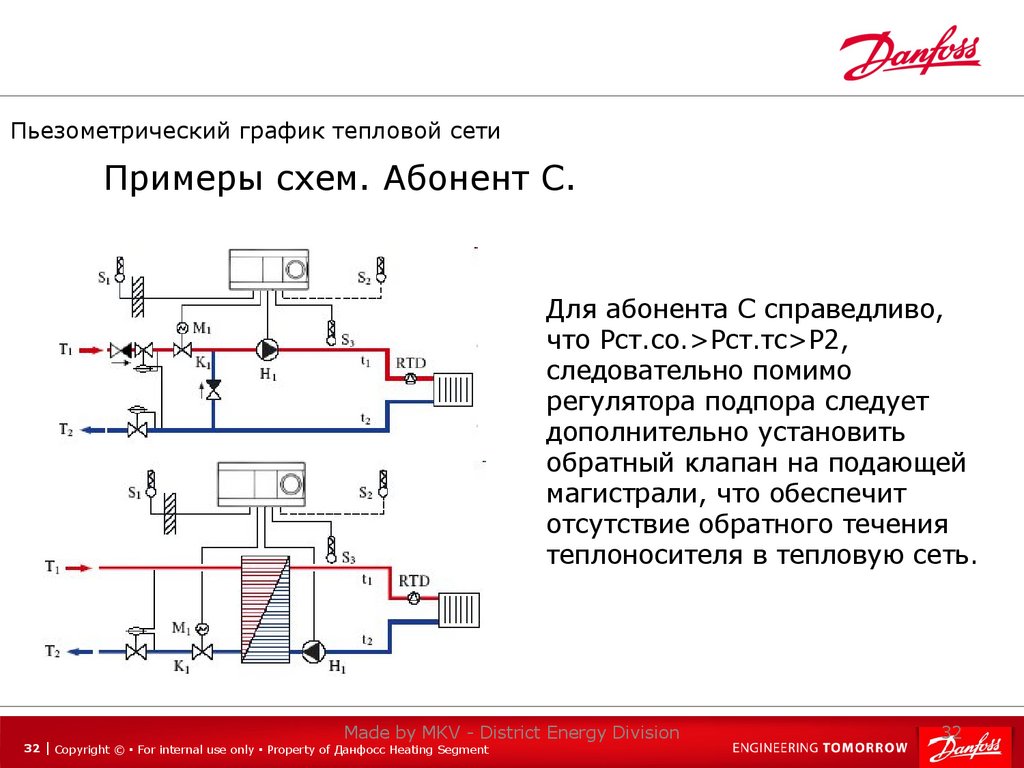

32.

Пьезометрический график тепловой сети
Примеры схем. Абонент С.
Для абонента С справедливо,
что Pст.со.>Рст.тс>P2,
следовательно помимо
регулятора подпора следует
дополнительно установить
обратный клапан на подающей
магистрали, что обеспечит
отсутствие обратного течения
теплоносителя в тепловую сеть.
Made by MKV - District Energy Division
32 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
32

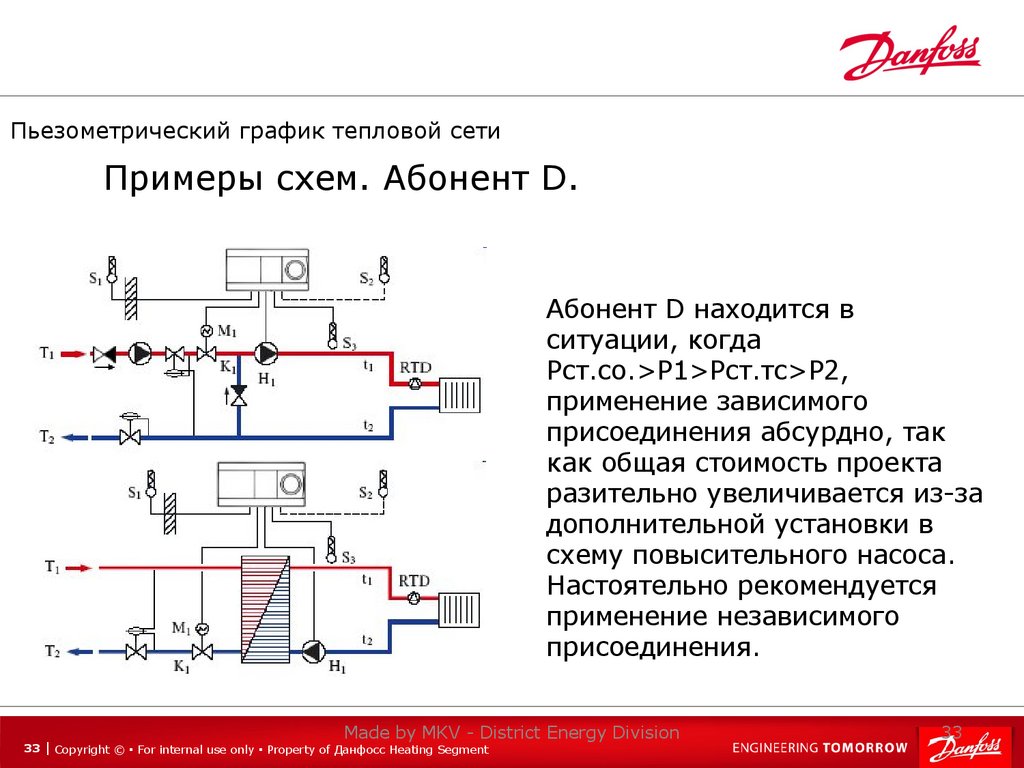

33.

Пьезометрический график тепловой сети
Примеры схем. Абонент D.
Абонент D находится в
ситуации, когда
Pст.со.>Р1>Рст.тс>P2,
применение зависимого
присоединения абсурдно, так
как общая стоимость проекта
разительно увеличивается из-за
дополнительной установки в
схему повысительного насоса.
Настоятельно рекомендуется
применение независимого
присоединения.
Made by MKV - District Energy Division
33 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
33

34.

Подбор регулирующей
арматуры
34 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

35.

Теория авторитетов
Расходная характеристика
регулирующих клапанов зависит
не только от конструкции тела
клапана, но также и от
авторитета клапана по
отношению к регулируемому
участку системы. При
несоблюдении теории
авторитетов возможно
искривление расходной
характеристики, что приведет
к неточностям регулирования.
Made by MKV - District Energy Division
35 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
35

36.

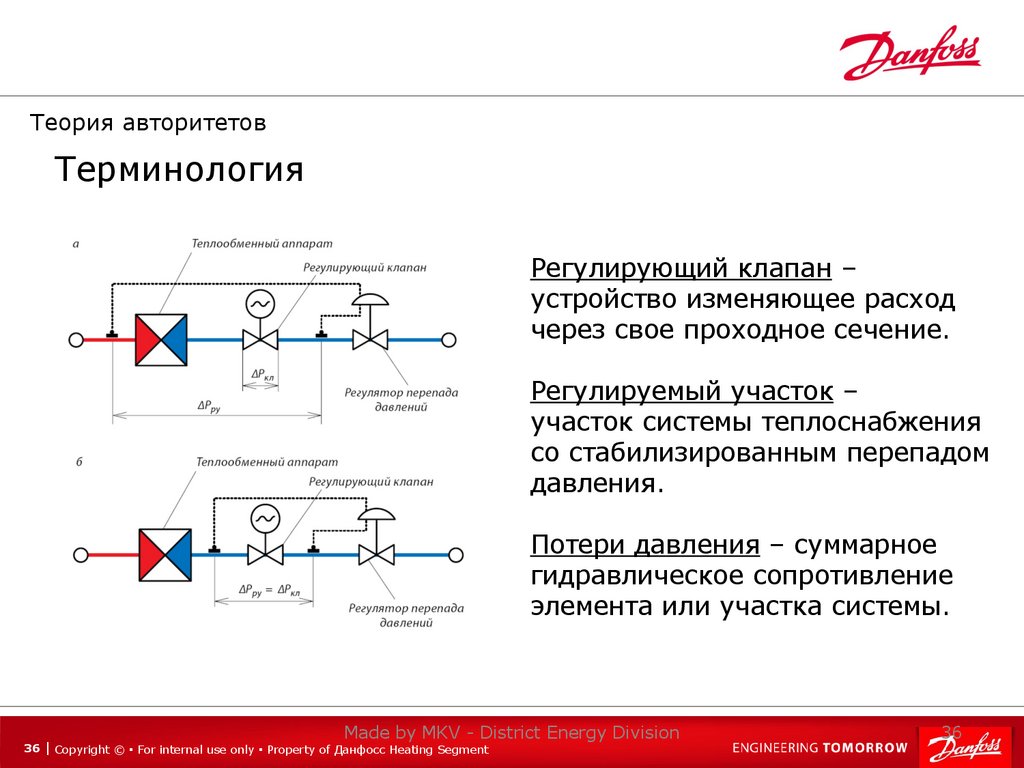

Теория авторитетов
Терминология
Регулирующий клапан –
устройство изменяющее расход
через свое проходное сечение.
Регулируемый участок –
участок системы теплоснабжения
со стабилизированным перепадом
давления.
Потери давления – суммарное
гидравлическое сопротивление
элемента или участка системы.
Made by MKV - District Energy Division
36 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
36

37.

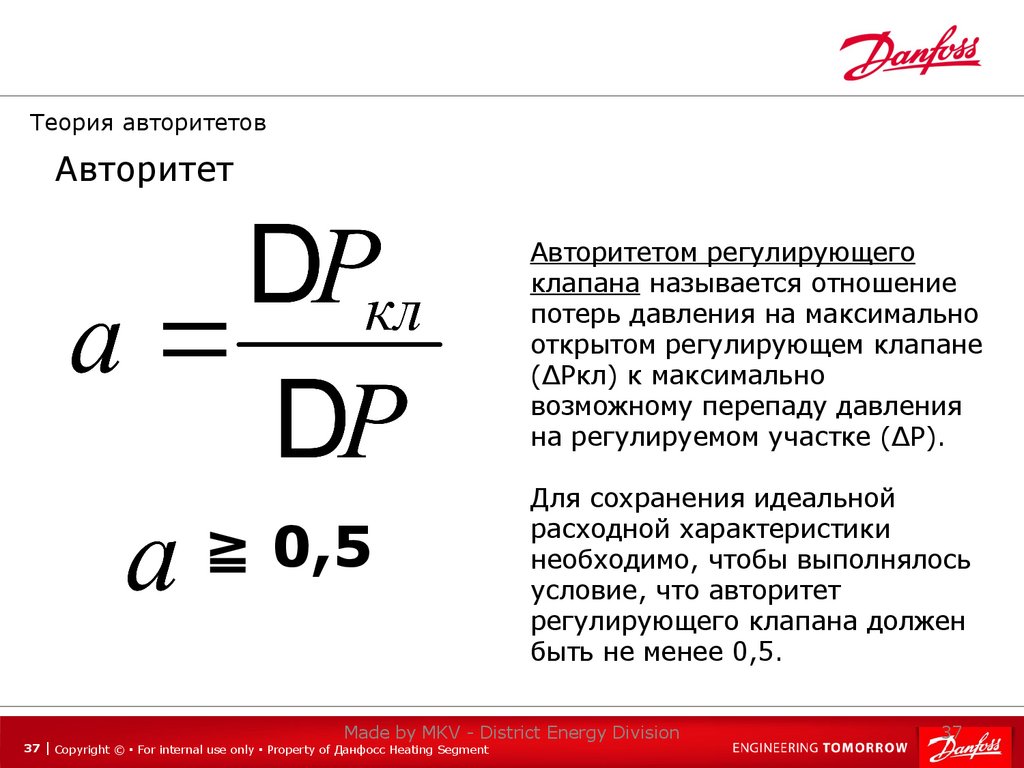

Теория авторитетов
Авторитет
Авторитетом регулирующего
клапана называется отношение
потерь давления на максимально
открытом регулирующем клапане
(ΔPкл) к максимально
возможному перепаду давления
на регулируемом участке (ΔP).
≧ 0,5
Для сохранения идеальной
расходной характеристики
необходимо, чтобы выполнялось
условие, что авторитет
регулирующего клапана должен
быть не менее 0,5.
Made by MKV - District Energy Division
37 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
37

38.

Теория авторитетов
Выводы
ΔPкл ≧ ΔРс
*
При проведении математических
операций можно получить, что
для обеспечения необходимого
авторитета, необходимо чтобы
потери давления на клапане
были не меньше суммарной
потери давления на
регулируемом участке за
исключением потерь клапана.
* ΔРс= ΔР- ΔРкл
Made by MKV - District Energy Division
38 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
38

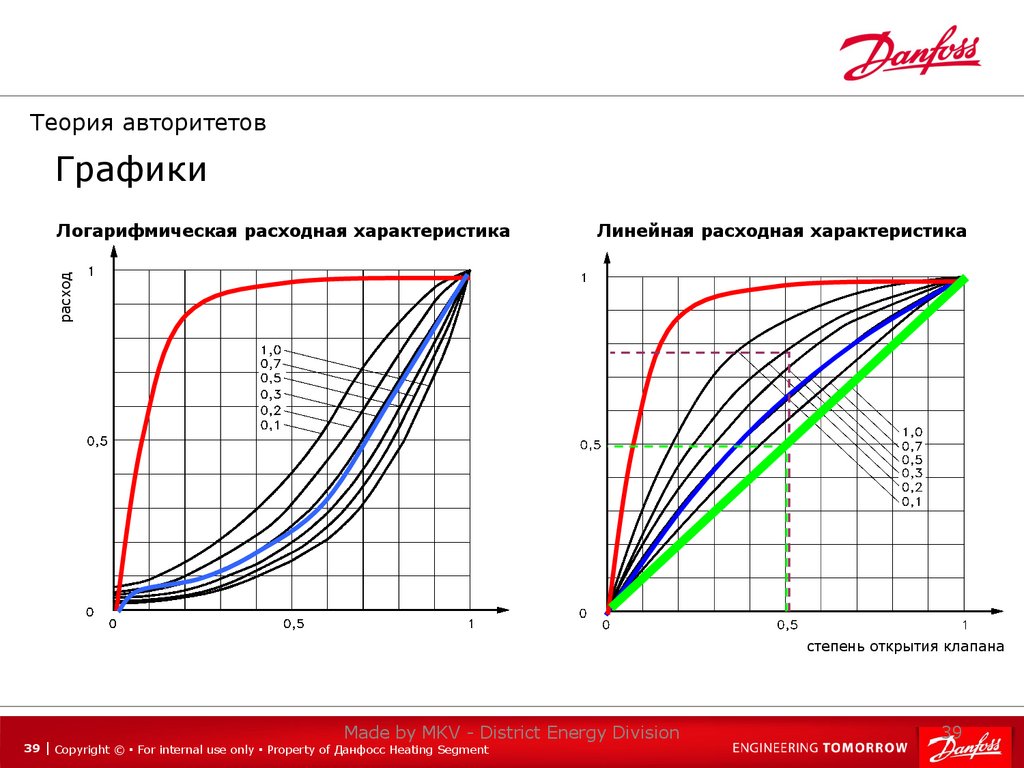

39.

Теория авторитетов
Графики
Линейная расходная характеристика
расход
Логарифмическая расходная характеристика
степень открытия клапана
Made by MKV - District Energy Division
39 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
39

40.

Параметры необходимые для подбора клапана
Для правильного и точного
подбора регулирующих
клапанов необходимо учитывать
значения некоторых величин,
что позволит обеспечить
высокое качество
регулирования и продлит срок
службы оборудования.
Неверный подбор клапанов
обычно грозит созданием
определенных некомфортных
условий у потребителя.
Made by MKV - District Energy Division
40 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
40

41.

Параметры необходимые для подбора клапана
Терминология
v
кл
Kvs ≥ Kv
Пропускная способность (Kv)
–расчётный расход воды или
другого теплоносителя
протекающего через полностью
открытый клапан при
фактическом перепаде на нём.
Условная пропускная способность
(Kvs) – конструктивная
характеристика клапана –
расход G (м³/ч) холодной воды
(Т=20°С), проходящей через
полностью открытый клапан при
перепаде давления на нём dP=1
бар.
Made by MKV - District Energy Division
41 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
41

42.

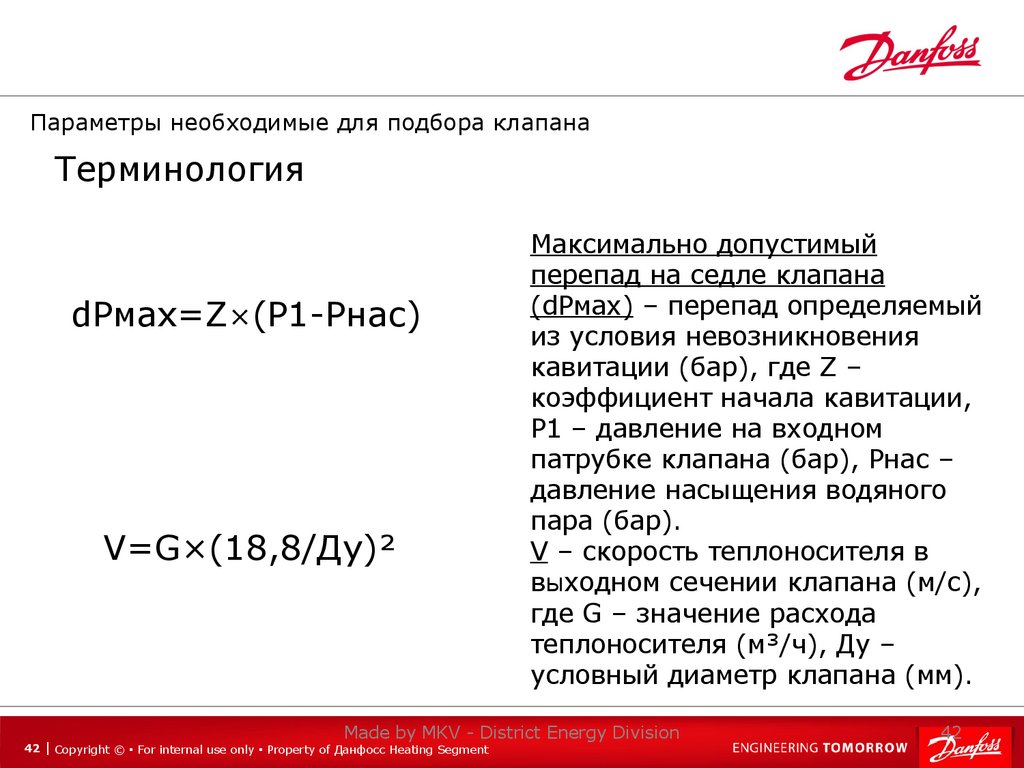

Параметры необходимые для подбора клапана
Терминология
dPмах=Z×(P1-Pнас)
V=G×(18,8/Ду)²
Максимально допустимый
перепад на седле клапана
(dPмах) – перепад определяемый
из условия невозникновения
кавитации (бар), где Z –
коэффициент начала кавитации,
Р1 – давление на входном
патрубке клапана (бар), Рнас –
давление насыщения водяного
пара (бар).
V – скорость теплоносителя в
выходном сечении клапана (м/с),
где G – значение расхода
теплоносителя (м³/ч), Ду –
условный диаметр клапана (мм).
Made by MKV - District Energy Division
42 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
42

43.

Параметры необходимые для подбора клапана
Формулы
v
dPмах=Z×(P1-Pнас)
V=G×(18,8/Ду)²
Made by MKV - District Energy Division
43 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
кл
43

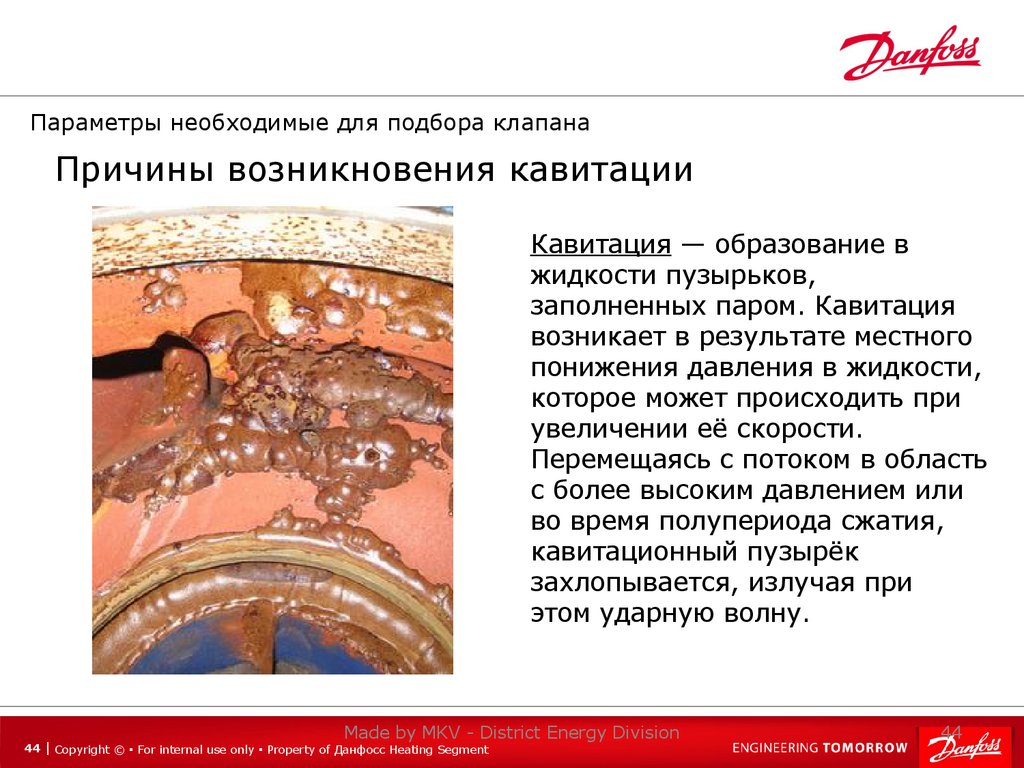

44.

Параметры необходимые для подбора клапана
Причины возникновения кавитации
Кавитация — образование в
жидкости пузырьков,
заполненных паром. Кавитация
возникает в результате местного
понижения давления в жидкости,
которое может происходить при
увеличении её скорости.
Перемещаясь с потоком в область
с более высоким давлением или
во время полупериода сжатия,
кавитационный пузырёк
захлопывается, излучая при
этом ударную волну.
Made by MKV - District Energy Division
44 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
44

45.

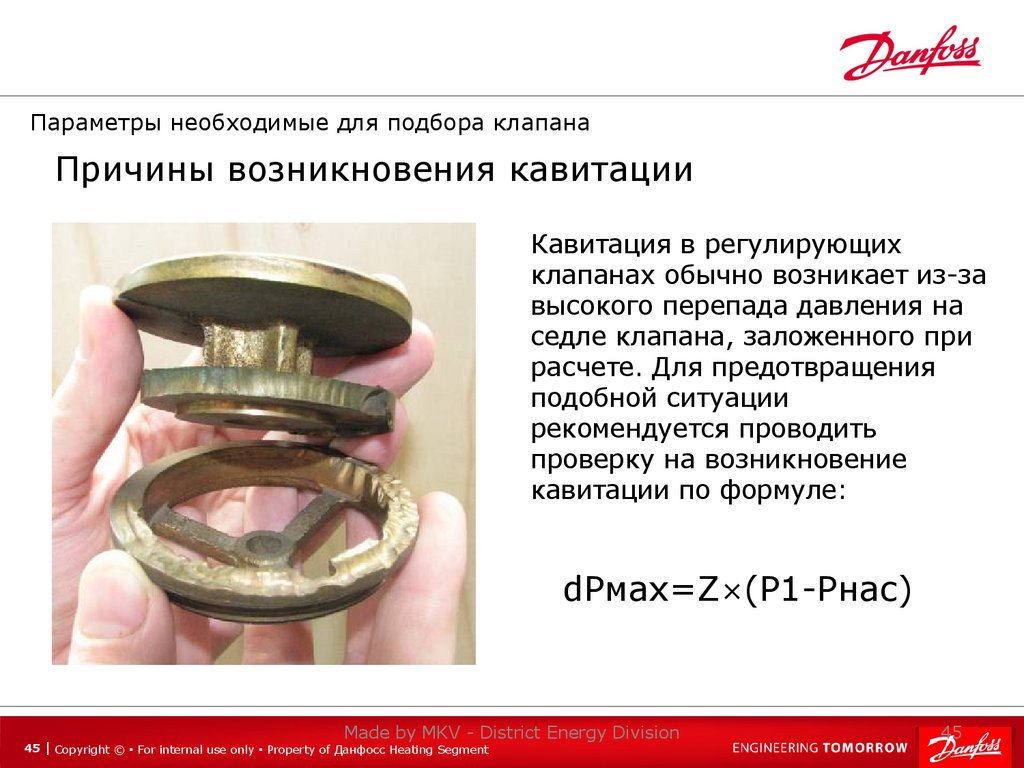

Параметры необходимые для подбора клапана
Причины возникновения кавитации
Кавитация в регулирующих
клапанах обычно возникает из-за
высокого перепада давления на
седле клапана, заложенного при
расчете. Для предотвращения
подобной ситуации
рекомендуется проводить
проверку на возникновение
кавитации по формуле:
dPмах=Z×(P1-Pнас)
Made by MKV - District Energy Division
45 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
45

46.

Пример подбора системы
Подбор одного клапана обычно
не составляет большого труда, но
когда требуется подобрать
несколько клапанов в одной
системе могут возникнуть
некоторые проблемы. Существует
несколько различных методик
для подбора системы
регулирующих клапанов, мы
предлагаем разобрать одну из
них на примере наиболее часто
встречающейся схеме системы.
Made by MKV - District Energy Division
46 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
46

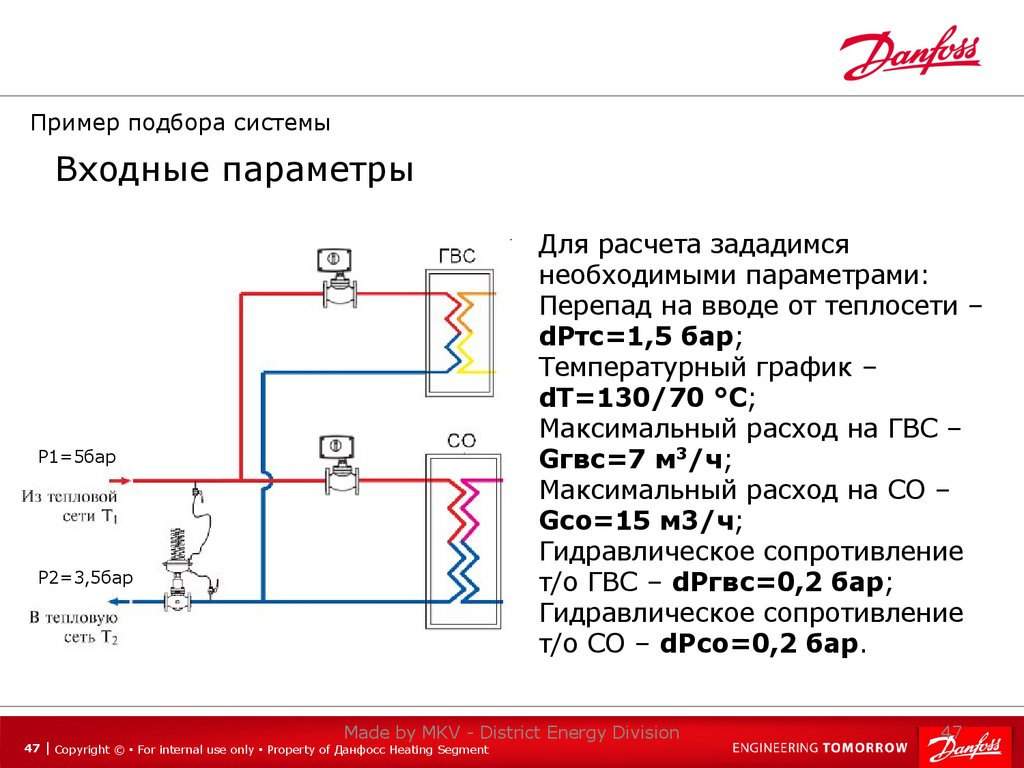

47.

Пример подбора системы
Входные параметры
Для расчета зададимся
необходимыми параметрами:
Перепад на вводе от теплосети –
dPтс=1,5 бар;
Температурный график –
dT=130/70 °С;
Максимальный расход на ГВС –
Gгвс=7 м3/ч;
Максимальный расход на СО –
Gсо=15 м3/ч;
Гидравлическое сопротивление
т/о ГВС – dPгвс=0,2 бар;
Гидравлическое сопротивление
т/о СО – dPсо=0,2 бар.
Р1=5бар
Р2=3,5бар
Made by MKV - District Energy Division
47 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
47

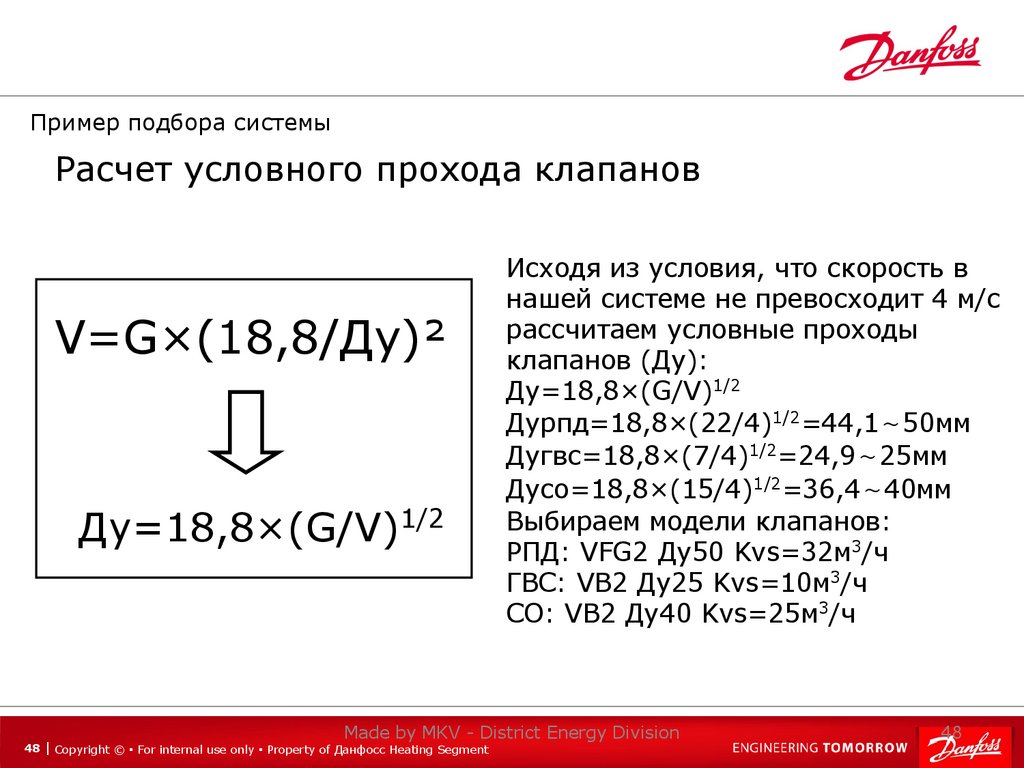

48.

Пример подбора системы
Расчет условного прохода клапанов
V=G×(18,8/Ду)²
Ду=18,8×(G/V)1/2
Исходя из условия, что скорость в
нашей системе не превосходит 4 м/с
рассчитаем условные проходы
клапанов (Ду):
Ду=18,8×(G/V)1/2
Дурпд=18,8×(22/4)1/2=44,1 50мм
Дугвс=18,8×(7/4)1/2=24,9 25мм
Дусо=18,8×(15/4)1/2=36,4 40мм
Выбираем модели клапанов:
РПД: VFG2 Ду50 Kvs=32м3/ч
ГВС: VB2 Ду25 Kvs=10м3/ч
СО: VB2 Ду40 Kvs=25м3/ч
Made by MKV - District Energy Division
48 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
48

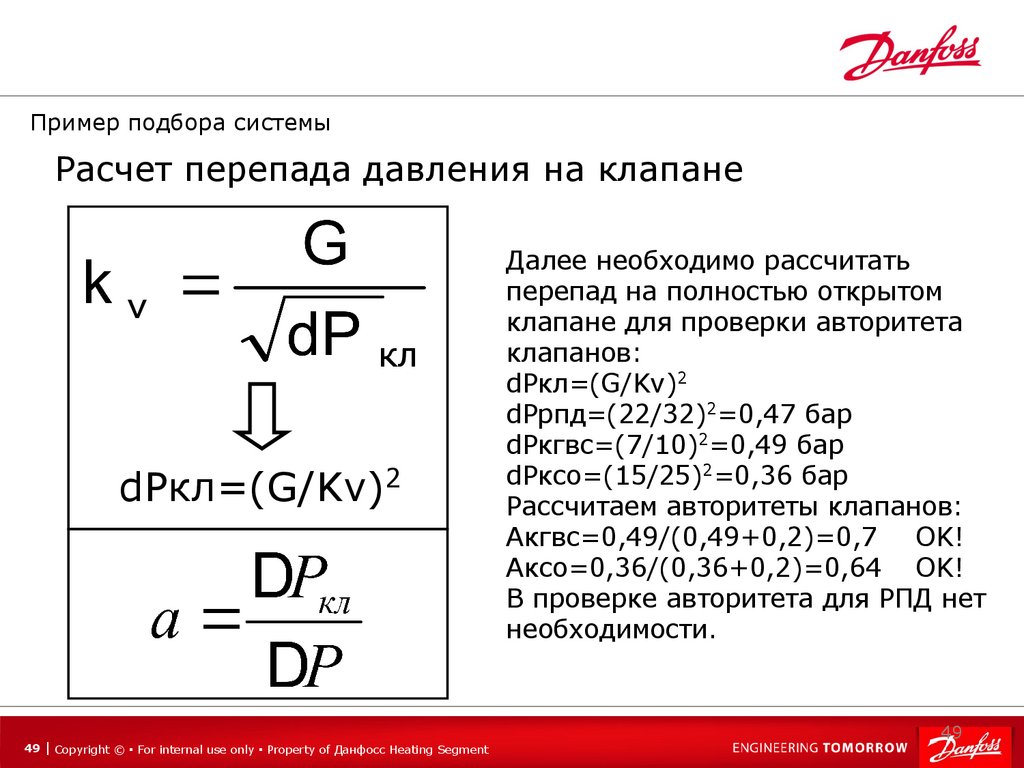

49.

Пример подбора системы
Расчет перепада давления на клапане
v
кл
dPкл=(G/Kv)2
49 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Далее необходимо рассчитать
перепад на полностью открытом
клапане для проверки авторитета
клапанов:
dPкл=(G/Kv)2
dPрпд=(22/32)2=0,47 бар
dPкгвс=(7/10)2=0,49 бар
dPксо=(15/25)2=0,36 бар
Рассчитаем авторитеты клапанов:
Акгвс=0,49/(0,49+0,2)=0,7 OK!
Аксо=0,36/(0,36+0,2)=0,64 ОK!
В проверке авторитета для РПД нет
необходимости.
49

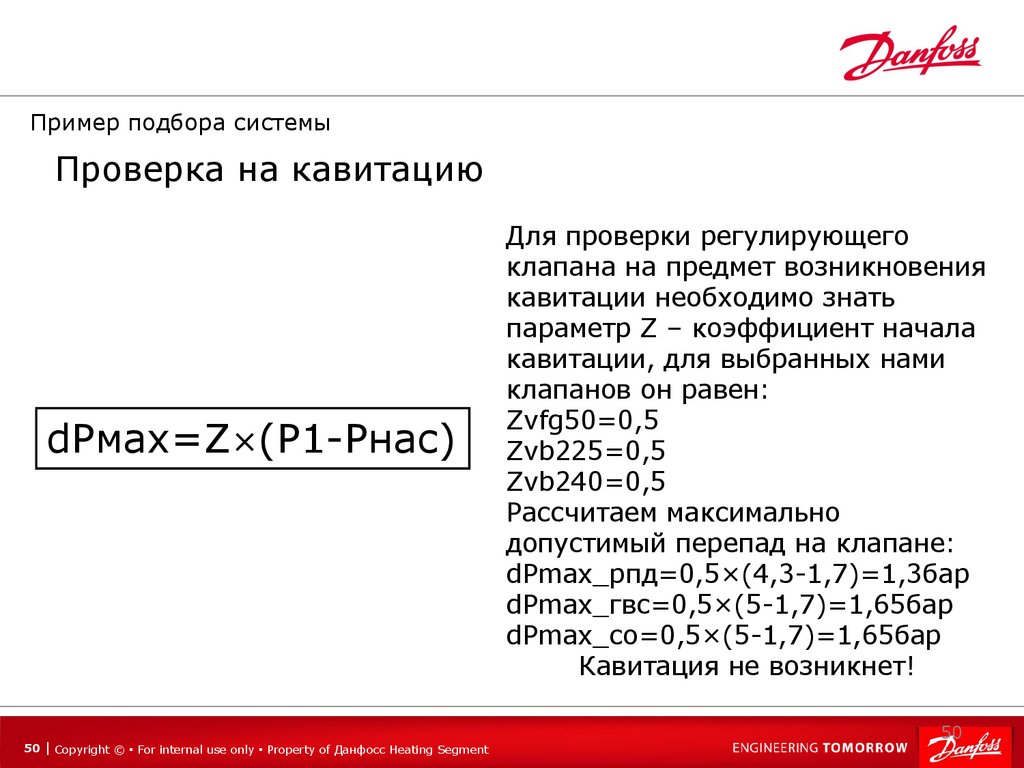

50.

Пример подбора системы
Проверка на кавитацию
dPмах=Z×(P1-Pнас)
50 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Для проверки регулирующего
клапана на предмет возникновения
кавитации необходимо знать
параметр Z – коэффициент начала
кавитации, для выбранных нами
клапанов он равен:
Zvfg50=0,5
Zvb225=0,5
Zvb240=0,5
Рассчитаем максимально
допустимый перепад на клапане:
dPmax_рпд=0,5×(4,3-1,7)=1,3бар
dPmax_гвс=0,5×(5-1,7)=1,65бар
dPmax_со=0,5×(5-1,7)=1,65бар
Кавитация не возникнет!
50

51.

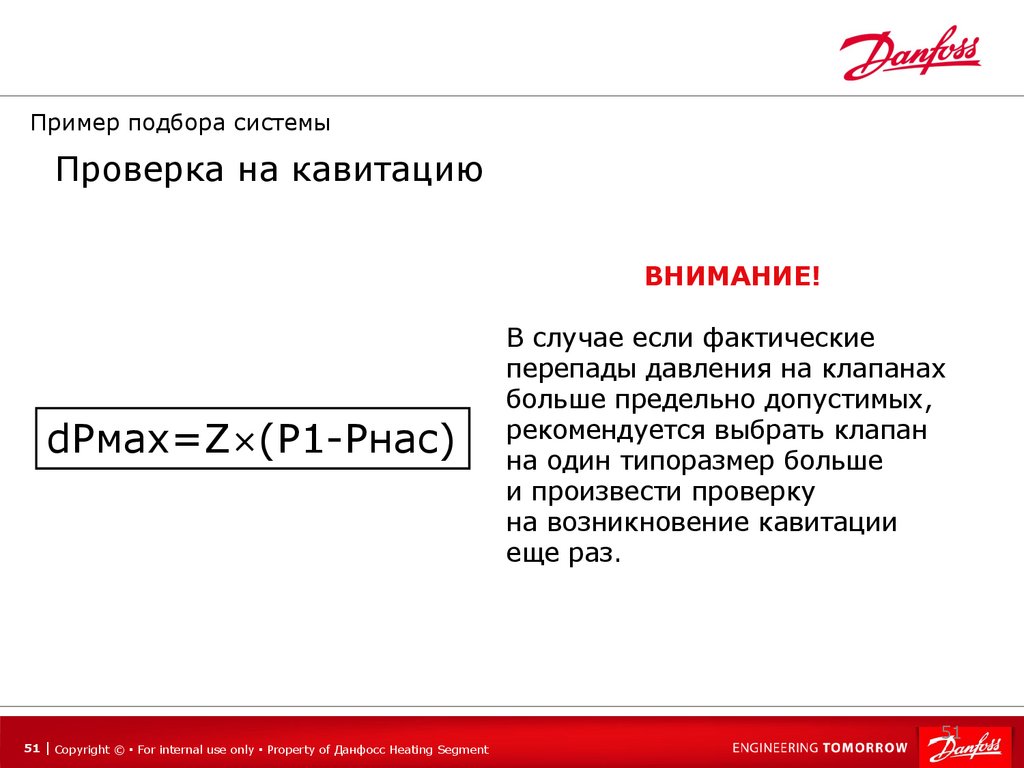

Пример подбора системы
Проверка на кавитацию
ВНИМАНИЕ!
dPмах=Z×(P1-Pнас)
51 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
В случае если фактические
перепады давления на клапанах
больше предельно допустимых,
рекомендуется выбрать клапан
на один типоразмер больше
и произвести проверку
на возникновение кавитации
еще раз.
51

52.

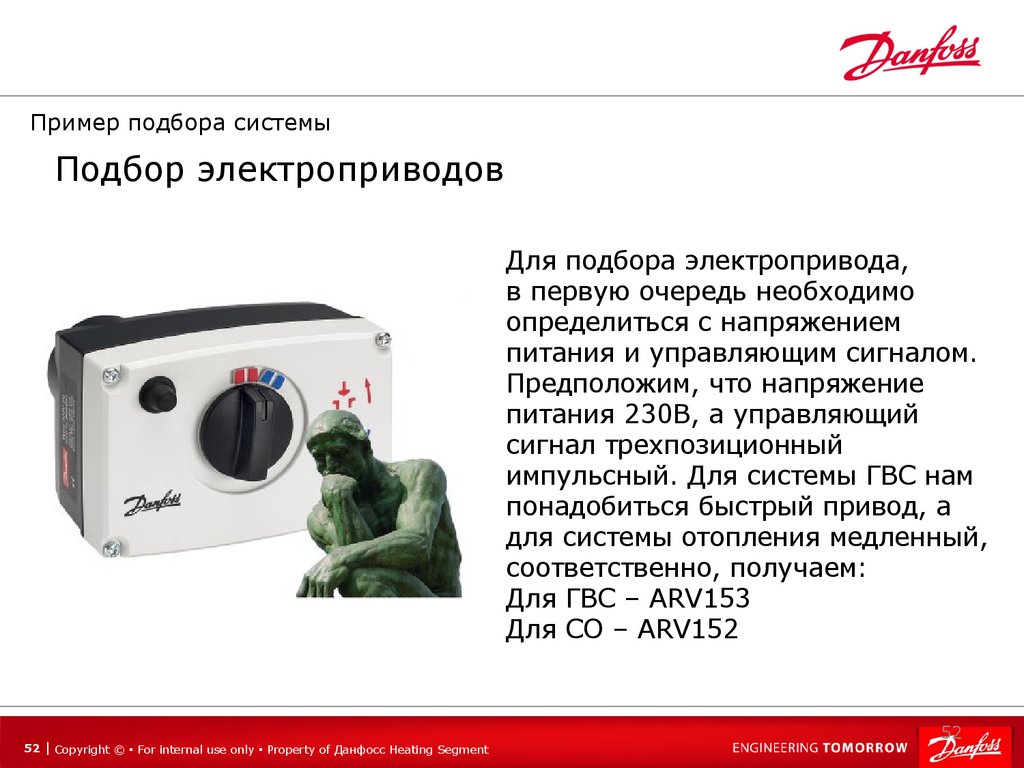

Пример подбора системы
Подбор электроприводов
Для подбора электропривода,
в первую очередь необходимо
определиться с напряжением
питания и управляющим сигналом.
Предположим, что напряжение
питания 230В, а управляющий
сигнал трехпозиционный
импульсный. Для системы ГВС нам
понадобиться быстрый привод, а
для системы отопления медленный,
соответственно, получаем:
Для ГВС – ARV153
Для СО – ARV152
52 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
52

53.

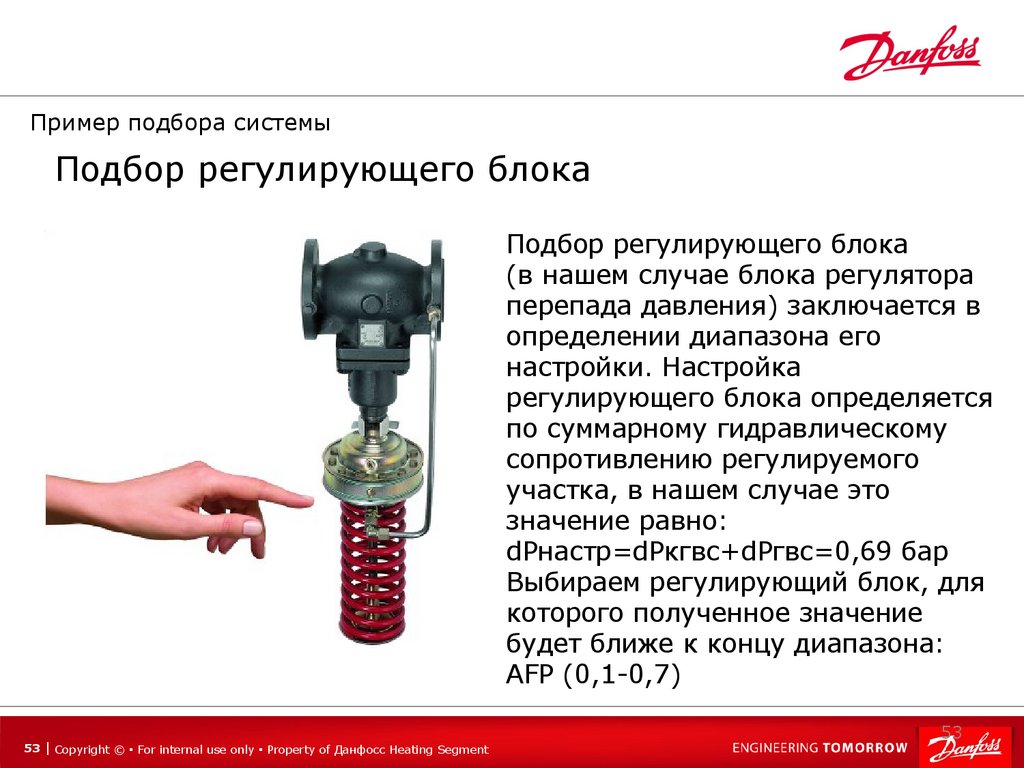

Пример подбора системы
Подбор регулирующего блока
Подбор регулирующего блока
(в нашем случае блока регулятора
перепада давления) заключается в
определении диапазона его
настройки. Настройка
регулирующего блока определяется
по суммарному гидравлическому
сопротивлению регулируемого
участка, в нашем случае это
значение равно:
dPнастр=dPкгвс+dPгвс=0,69 бар
Выбираем регулирующий блок, для
которого полученное значение
будет ближе к концу диапазона:
AFP (0,1-0,7)
53 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
53

54.

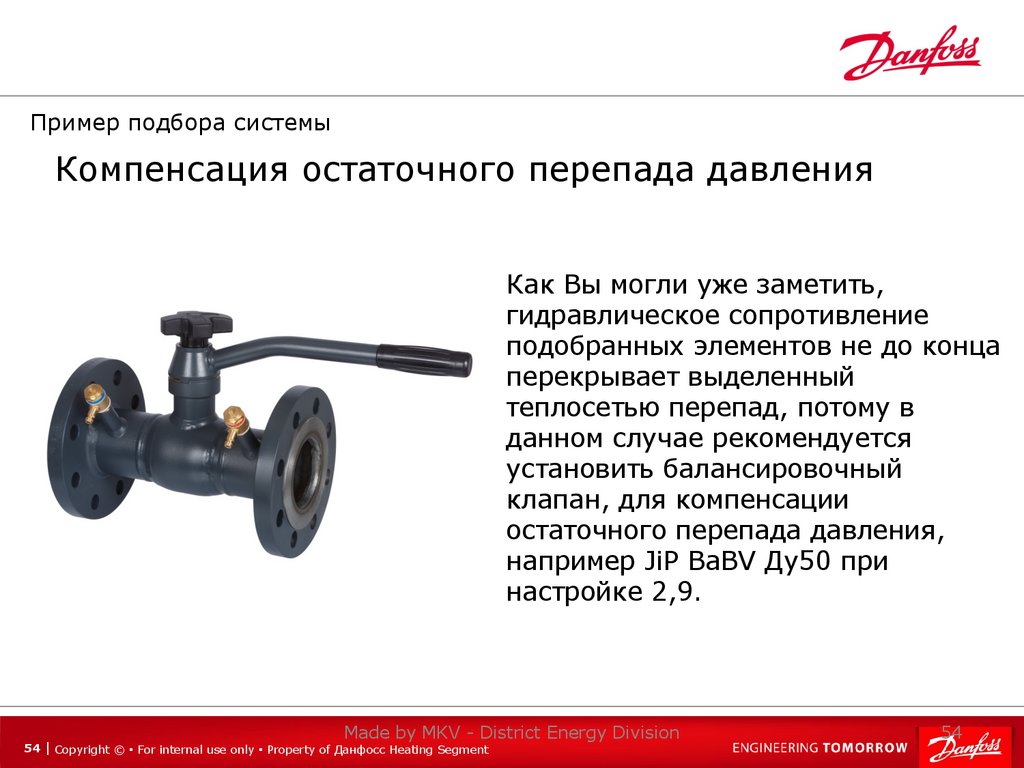

Пример подбора системы
Компенсация остаточного перепада давления
Как Вы могли уже заметить,
гидравлическое сопротивление
подобранных элементов не до конца
перекрывает выделенный
теплосетью перепад, потому в
данном случае рекомендуется
установить балансировочный
клапан, для компенсации
остаточного перепада давления,
например JiP BaBV Ду50 при
настройке 2,9.
Made by MKV - District Energy Division
54 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
54

55.

Пример подбора системы
Итоги и выводы
Для проведения подбора, мы
- рассчитали Ду клапана исходя из
максимальной скорости;
- рассчитали перепад на клапане
- определили авторитет клапанов;
- проверили на кавитацию;
- подобрали приводы;
- скомпенсировали остаточный
перепад давления.
55 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
55

56.

Документация
Каталоги
56 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Пособие
56

57.

Схемные решения на базе
различных регуляторов
57 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment

58.

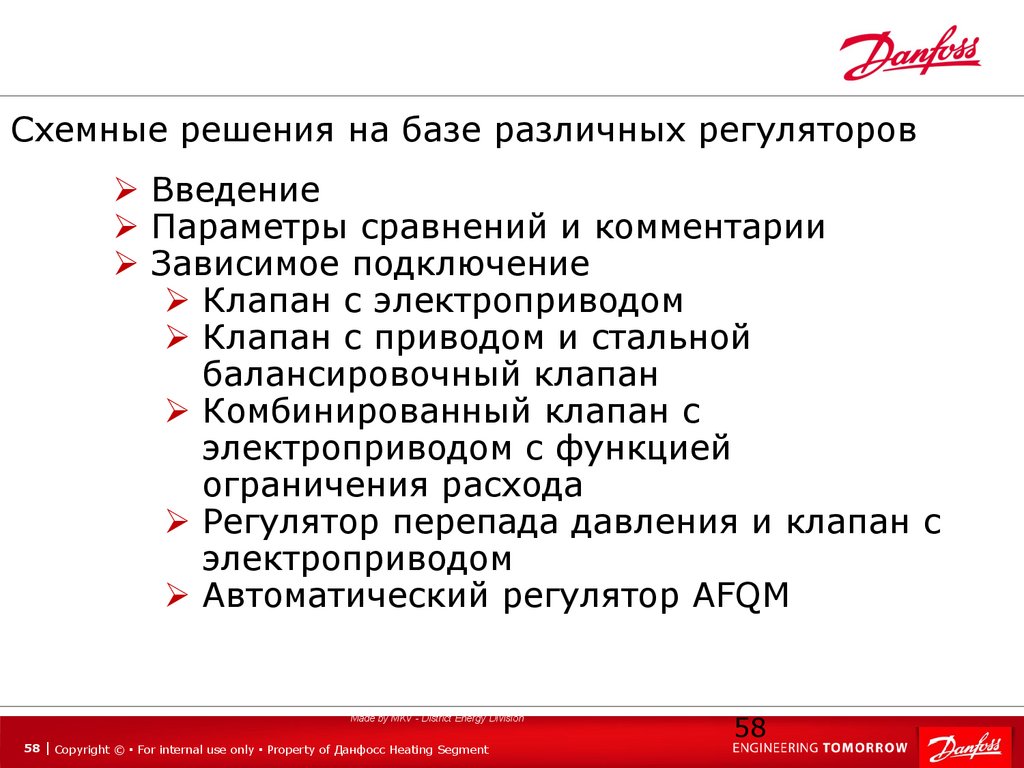

Схемные решения на базе различных регуляторов
 Введение
 Параметры сравнений и комментарии
 Зависимое подключение
 Клапан с электроприводом
 Клапан с приводом и стальной
балансировочный клапан
 Комбинированный клапан с
электроприводом с функцией
ограничения расхода
 Регулятор перепада давления и клапан с
электроприводом
 Автоматический регулятор AFQM
Made by MKV - District Energy Division
58 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
58

59.

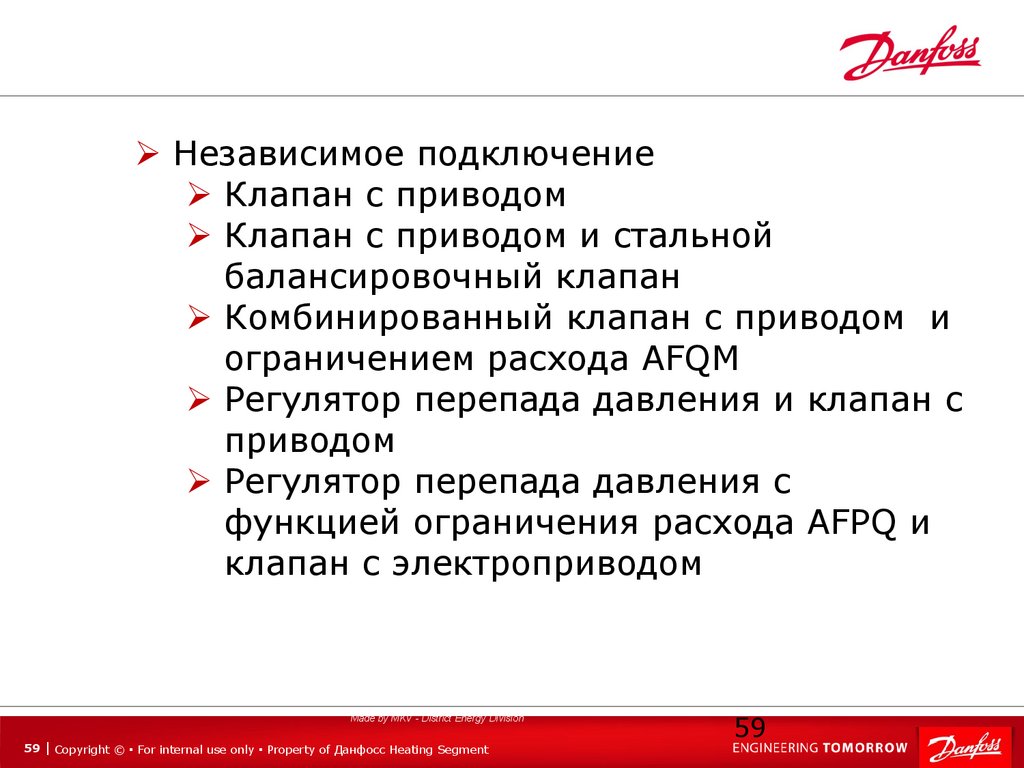

 Независимое подключение
 Клапан с приводом
 Клапан с приводом и стальной
балансировочный клапан
 Комбинированный клапан с приводом и
ограничением расхода AFQM
 Регулятор перепада давления и клапан с
приводом
 Регулятор перепада давления с
функцией ограничения расхода AFPQ и
клапан с электроприводом
Made by MKV - District Energy Division
59 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
59

60.

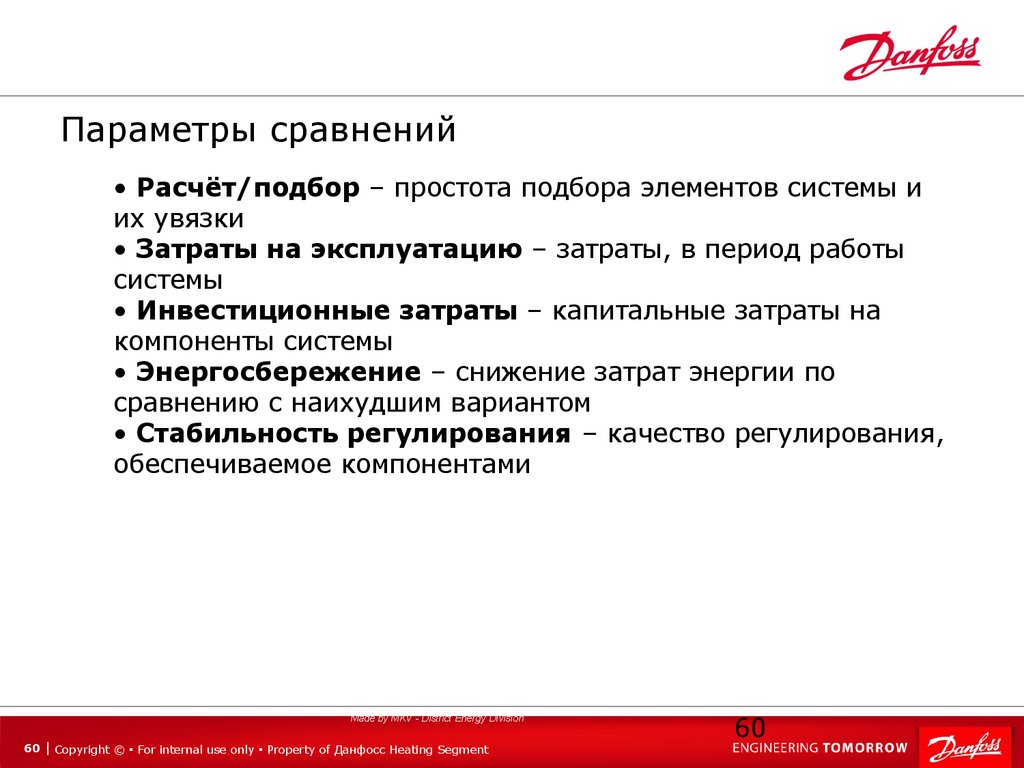

Параметры сравнений
• Расчёт/подбор – простота подбора элементов системы и
их увязки
• Затраты на эксплуатацию – затраты, в период работы
системы
• Инвестиционные затраты – капитальные затраты на
компоненты системы
• Энергосбережение – снижение затрат энергии по
сравнению с наихудшим вариантом
• Стабильность регулирования – качество регулирования,
обеспечиваемое компонентами
Made by MKV - District Energy Division
60 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
60

61.

Зависимое подключение
При зависимом подключении системы
теплоснабжения
к тепловым сетям, транспортирующим
теплоноситель с повышенными
параметрами, на вводе в здание
монтируется смесительный узел, к
которому подключается местная
система.
Made by MKV- District Energy Division
61 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
61

62.

Зависимое подключение
Достоинства
 Низкие капитальные затраты
 Простота технического обслуживания
 Простота эксплуатации
Made by MKV - District Energy Division
62 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
62

63.

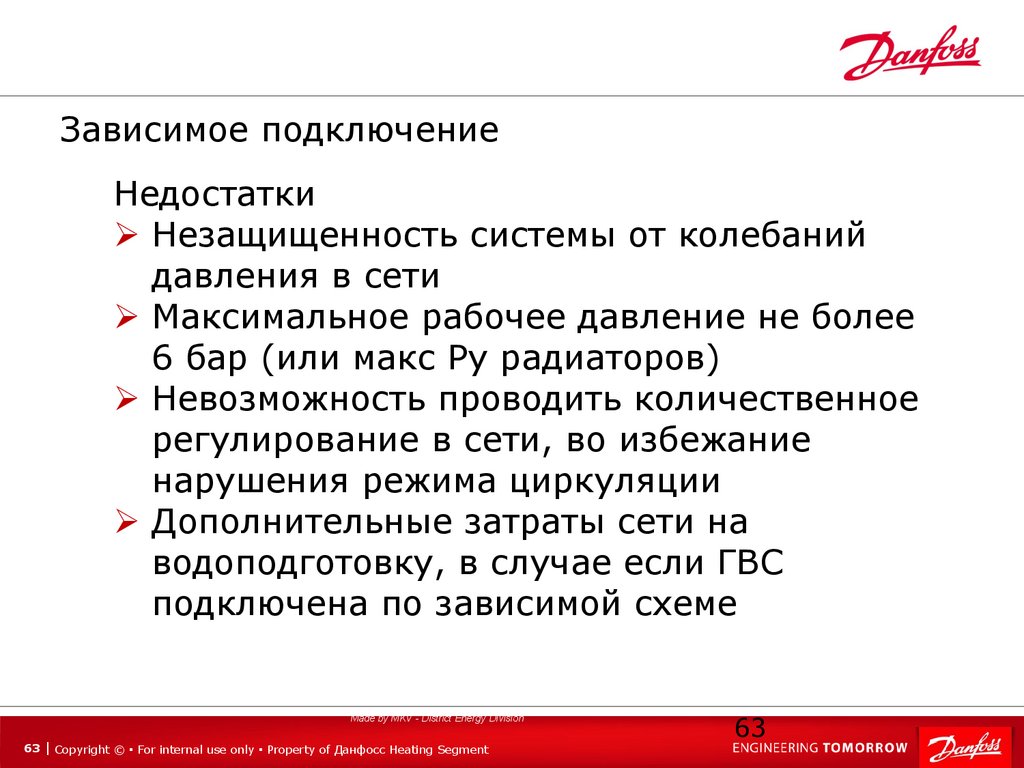

Зависимое подключение
Недостатки
 Незащищенность системы от колебаний
давления в сети
 Максимальное рабочее давление не более
6 бар (или макс Py радиаторов)
 Невозможность проводить количественное
регулирование в сети, во избежание
нарушения режима циркуляции
 Дополнительные затраты сети на
водоподготовку, в случае если ГВС
подключена по зависимой схеме
Made by MKV - District Energy Division
63 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
63

64.

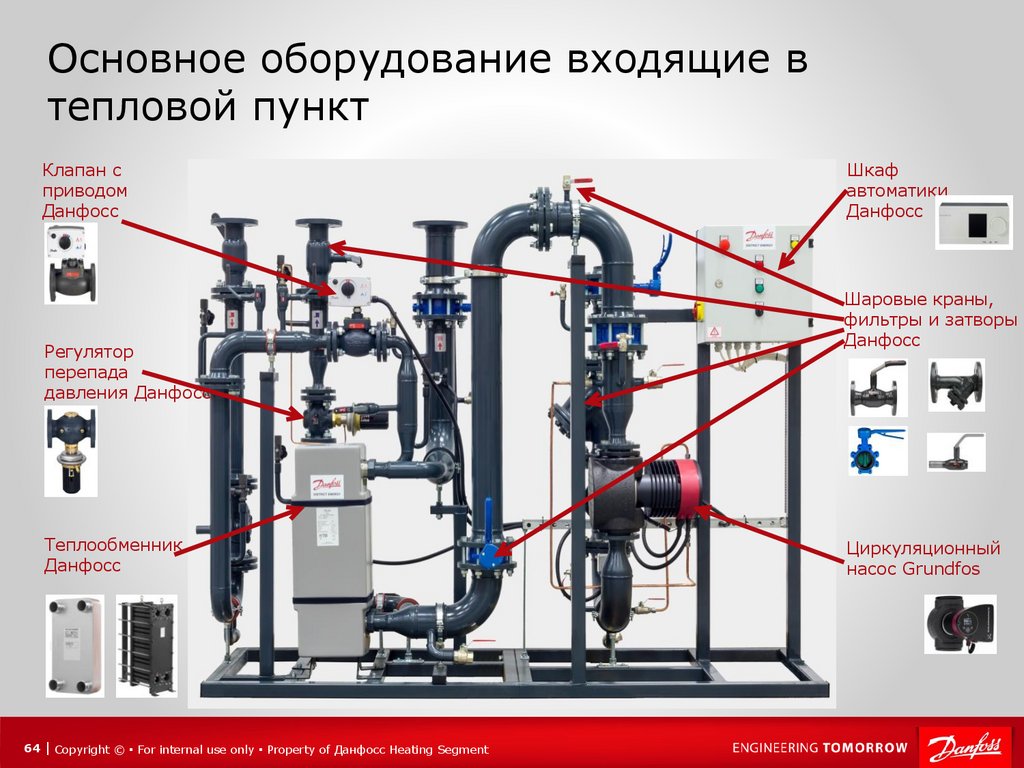

Основное оборудование входящие в
тепловой пункт
Клапан с
приводом
Данфосс
Регулятор
перепада
давления Данфосс
Теплообменник
Данфосс
64 | Copyright © ▪ For internal use only ▪ Property of Данфосс Heating Segment
Шкаф
автоматики
Данфосс
Шаровые краны,
фильтры и затворы
Данфосс
Циркуляционный
насос Grundfos
