16 ЛК Деталирование

1.

Начертательная геометрия,
инженерная и компьютерная графика
ДЕТАЛИРОВАНИЕ
ЧАСТЬ 1
Егиазарян Карен Тигранович
к.х.н., доцент кафедры инженерной графики, ИРИ, РТУ МИРЭА
egiazaryan@mirea.ru

2.

План лекции
• Основные понятия
• Порядок чтения сборочного
чертежа
• Порядок деталирования
сборочного чертежа
• Пример деталирования
сборочного чертежа

3.

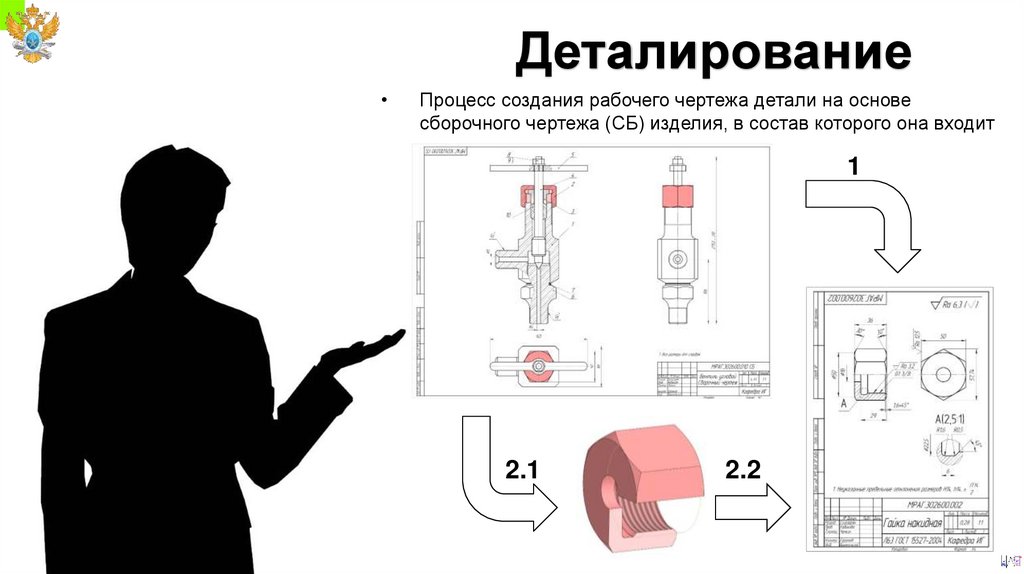

Деталирование
Процесс создания рабочего чертежа детали на основе
сборочного чертежа (СБ) изделия, в состав которого она входит
1
2.1
2.2

4.

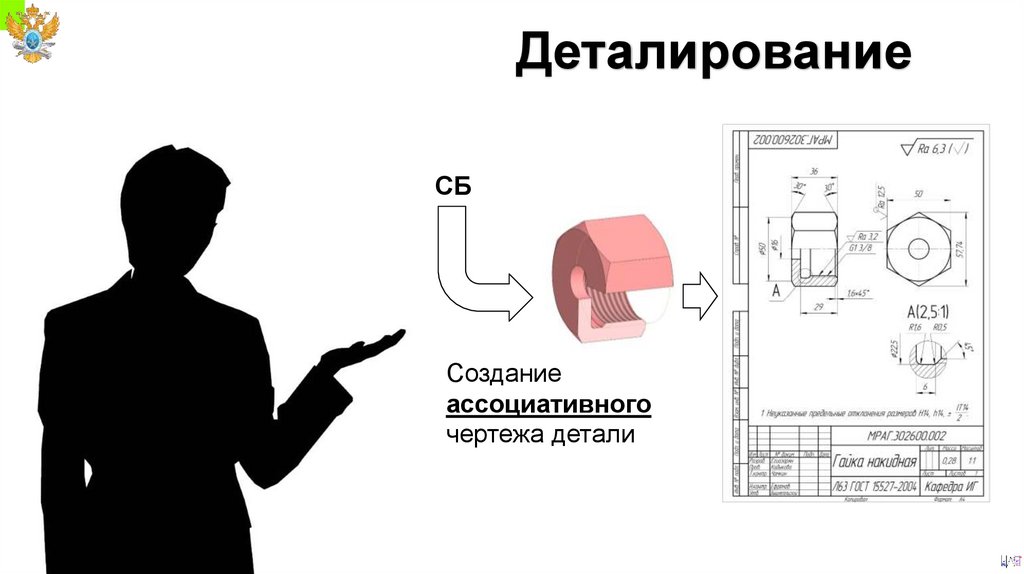

Деталирование
СБ
Создание
ассоциативного
чертежа детали

5.

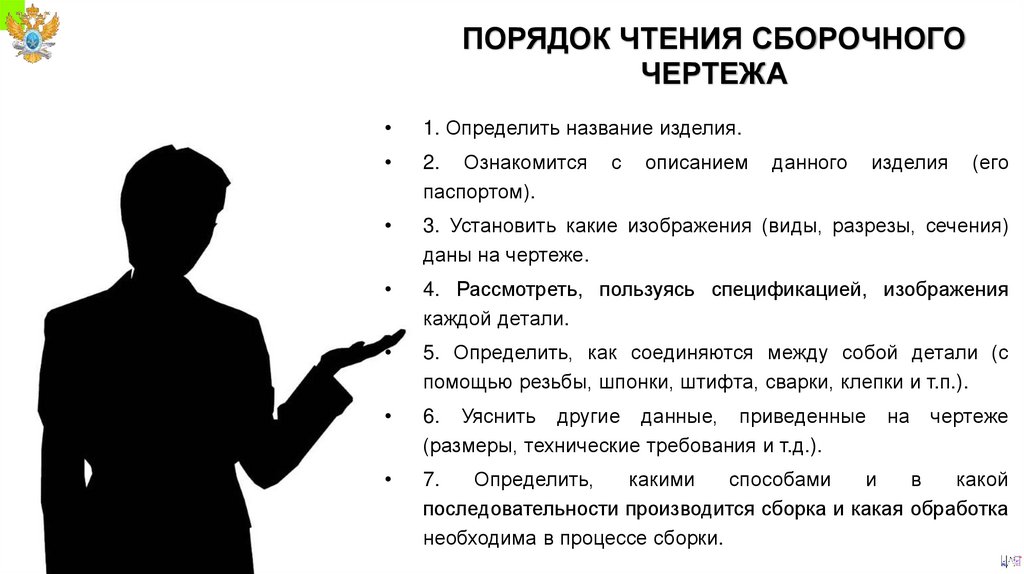

ПОРЯДОК ЧТЕНИЯ СБОРОЧНОГО
ЧЕРТЕЖА
1. Определить название изделия.
2. Ознакомится
паспортом).
3. Установить какие изображения (виды, разрезы, сечения)
даны на чертеже.
4. Рассмотреть, пользуясь спецификацией, изображения
каждой детали.
5. Определить, как соединяются между собой детали (с
помощью резьбы, шпонки, штифта, сварки, клепки и т.п.).
6. Уяснить другие данные, приведенные
(размеры, технические требования и т.д.).
7.
Определить,
какими
способами
и
в
какой
последовательности производится сборка и какая обработка
необходима в процессе сборки.
с
описанием
данного
изделия
на
(его
чертеже

6.

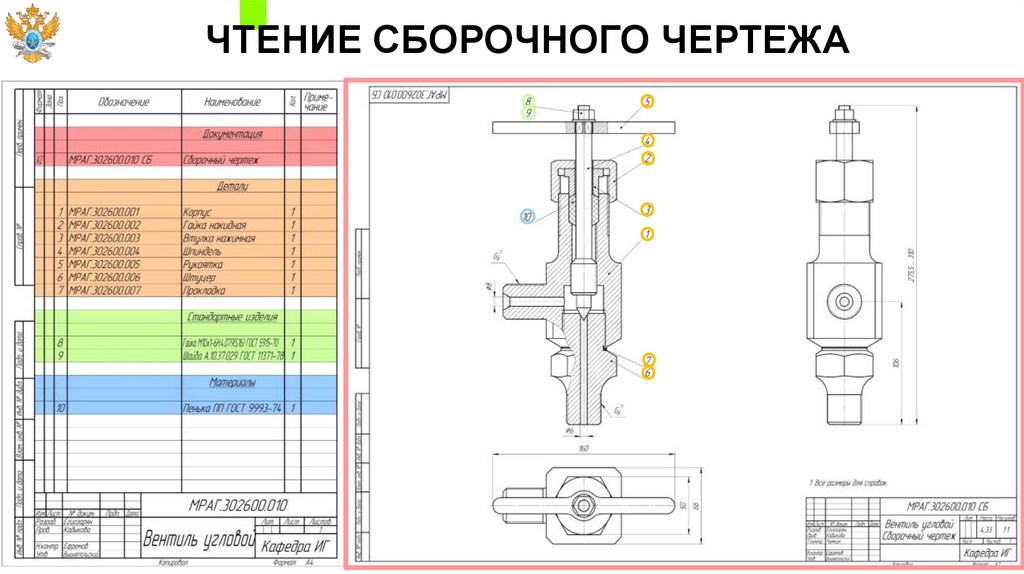

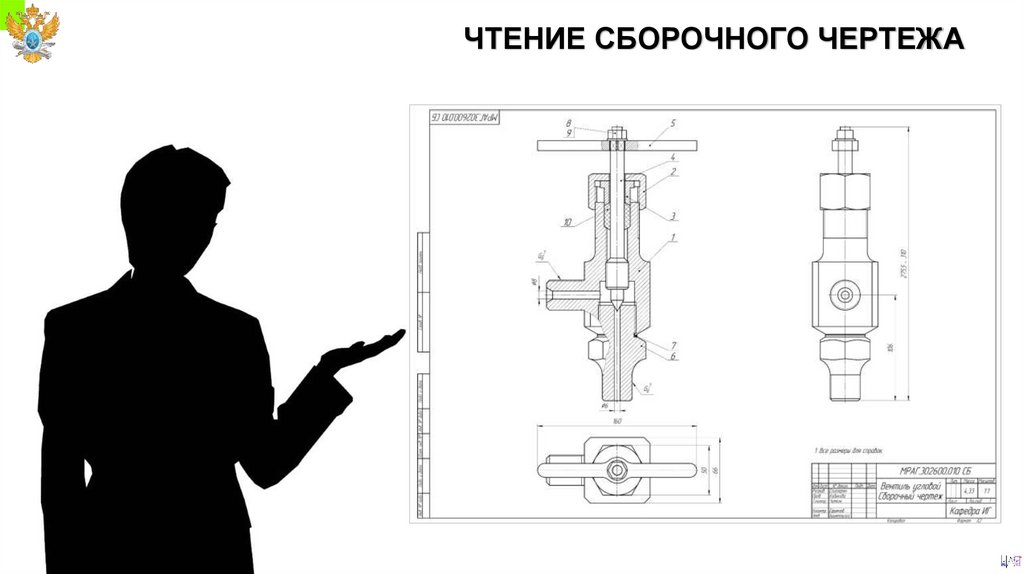

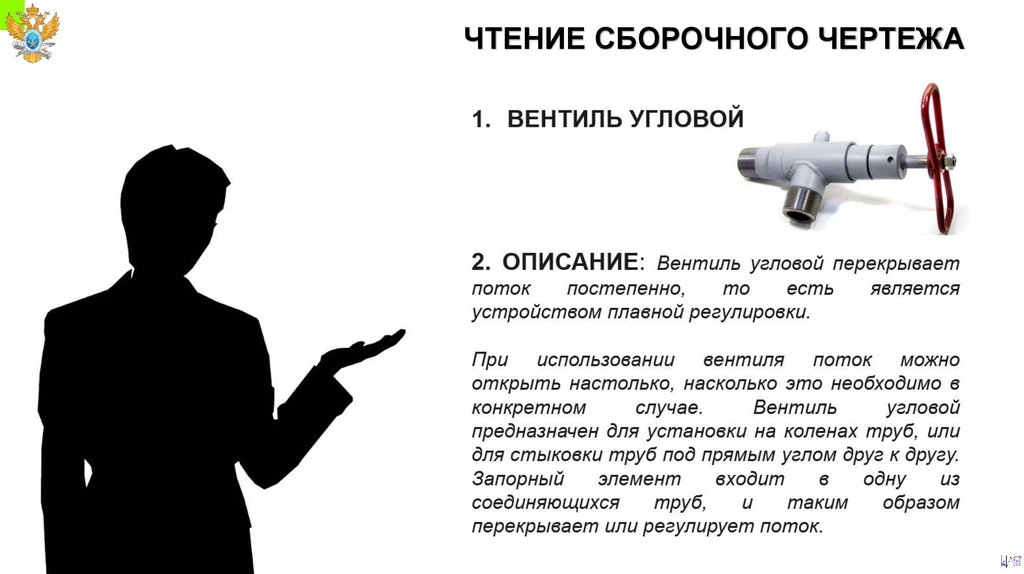

ЧТЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА

7.

ЧТЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА

8.

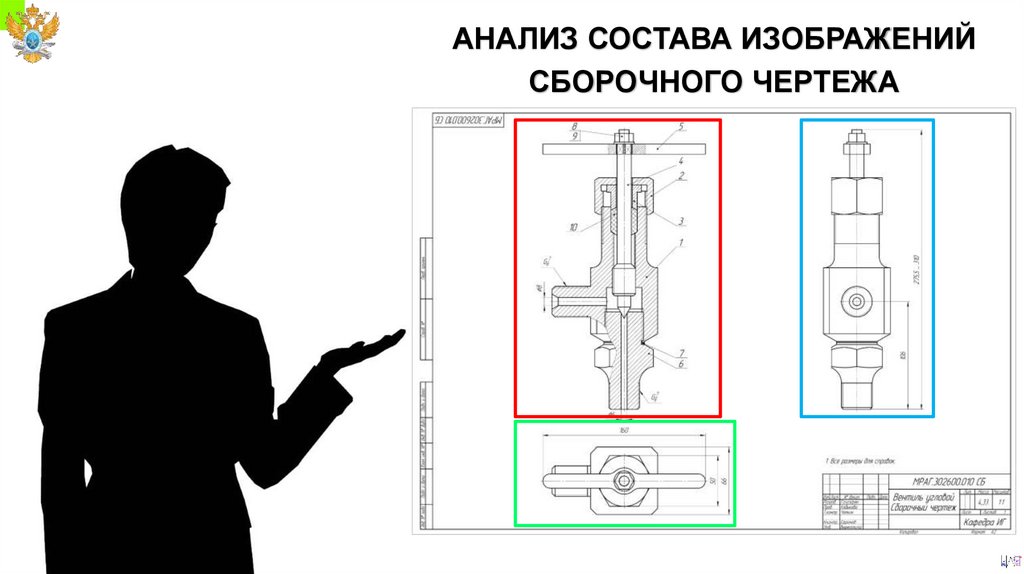

АНАЛИЗ СОСТАВА ИЗОБРАЖЕНИЙ
СБОРОЧНОГО ЧЕРТЕЖА

9.

ЧТЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА

10.

ПОРЯДОК ДЕТАЛИРОВАНИЯ
1. Прочитать СБ
2. Мысленно расчленить изделие на отдельные
детали, из которых оно состоит.
3. Выделить стандартные и прочие изделия на
которые не составляют рабочих чертежей.
4. Определить число изображений для каждой детали.
Число изображений должно быть минимальным, но
достаточным для определения формы и размеров
детали.
5. Отметить сопрягаемые поверхности деталей, т.е. те,
которые взаимодействуют с поверхностями других
деталей.
6. Выбрать масштаб изображения для каждой детали.

11.

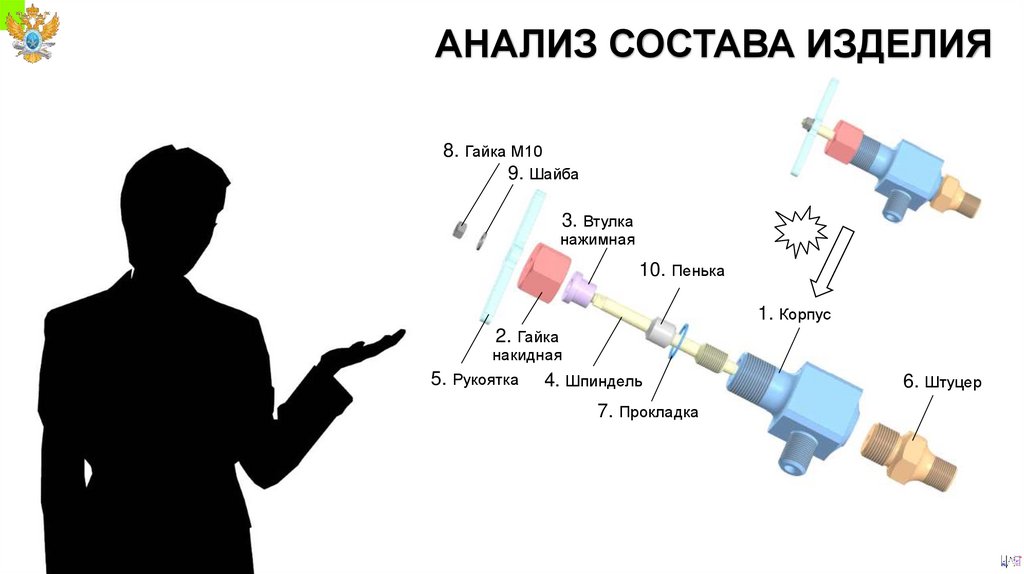

АНАЛИЗ СОСТАВА ИЗДЕЛИЯ
8. Гайка М10
9. Шайба
3. Втулка
нажимная
10. Пенька
1. Корпус
2. Гайка
накидная
5. Рукоятка
4. Шпиндель
7. Прокладка
6. Штуцер

12.

ЧТЕНИЕ СБОРОЧНОГО ЧЕРТЕЖА

13.

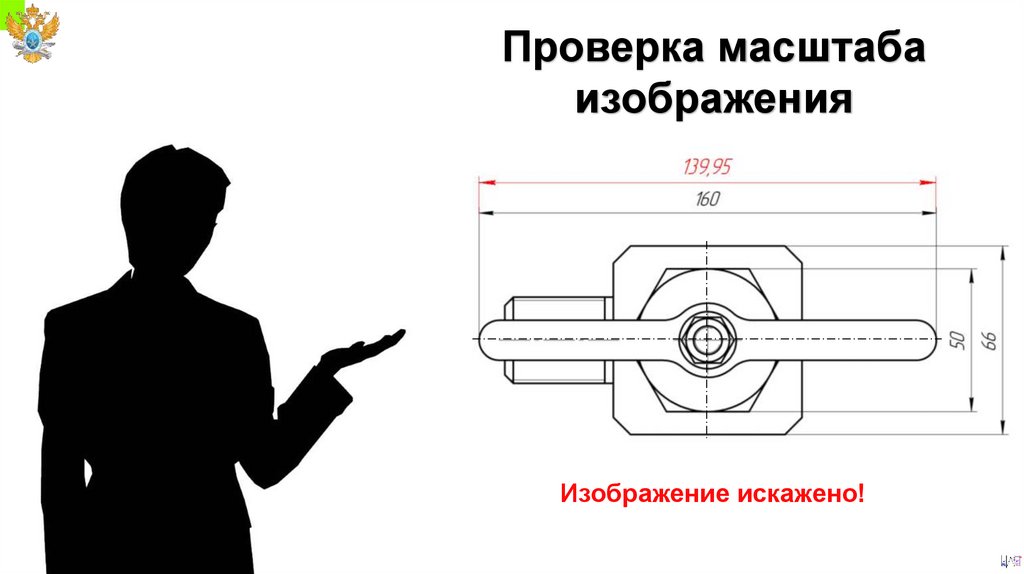

Проверка масштаба
изображения
Изображение искажено!

14.

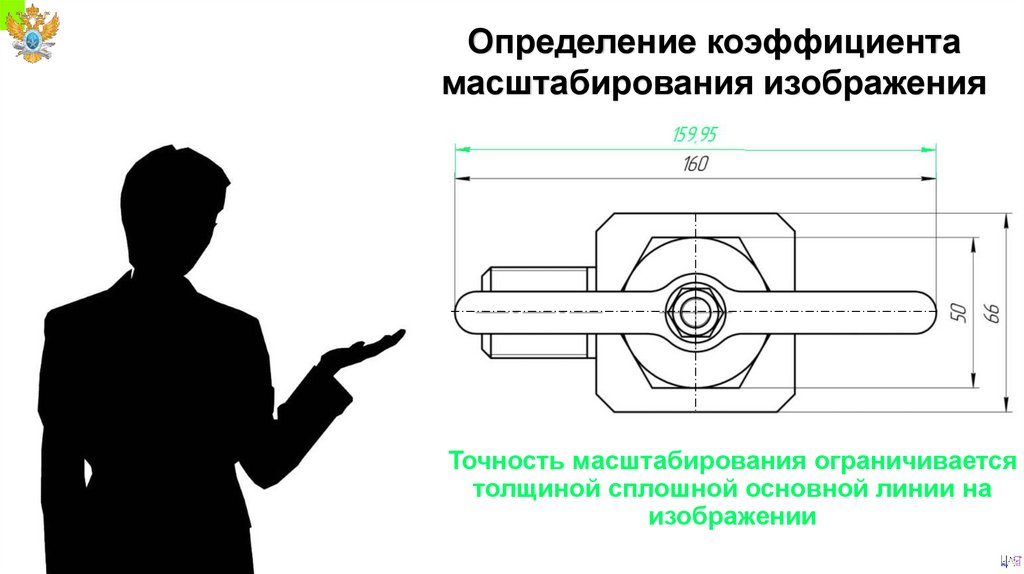

Определение коэффициента
масштабирования изображения

15.

Определение коэффициента
масштабирования изображения
Точность масштабирования ограничивается
толщиной сплошной основной линии на
изображении

16.

Начертательная геометрия,
инженерная и компьютерная графика
ДЕТАЛИРОВАНИЕ
ЧАСТЬ 2
Егиазарян Карен Тигранович
к.х.н., доцент кафедры инженерной графики, ИРИ, РТУ МИРЭА
egiazaryan@mirea.ru

17.

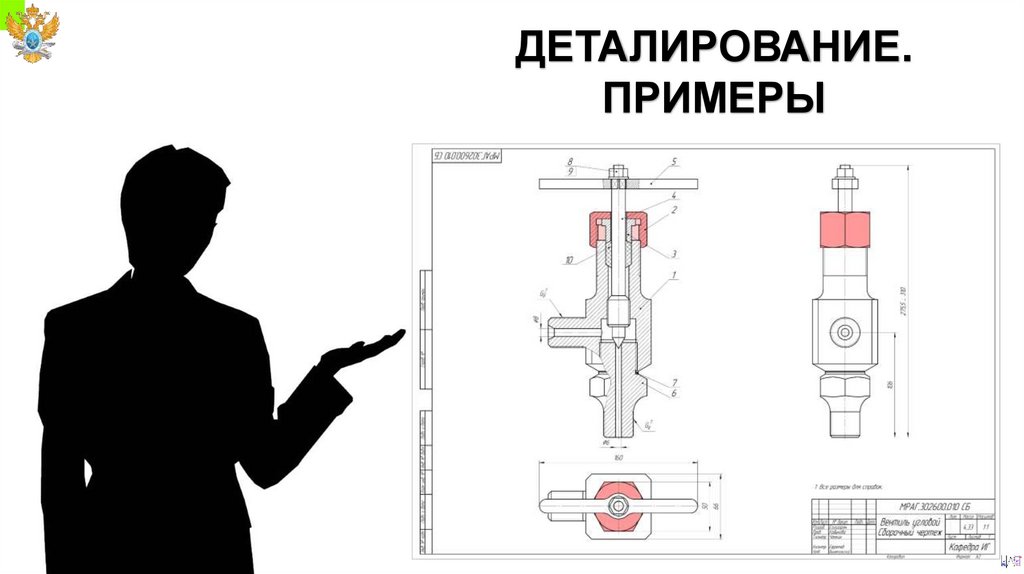

ДЕТАЛИРОВАНИЕ.
ПРИМЕРЫ

18.

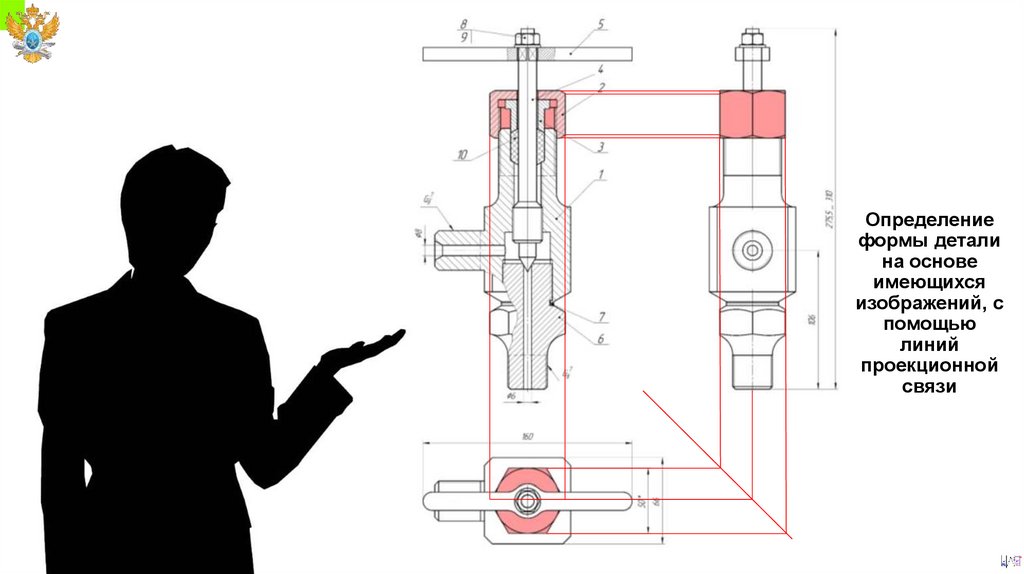

Определение
формы детали
на основе
имеющихся
изображений, с
помощью
линий
проекционной
связи

19.

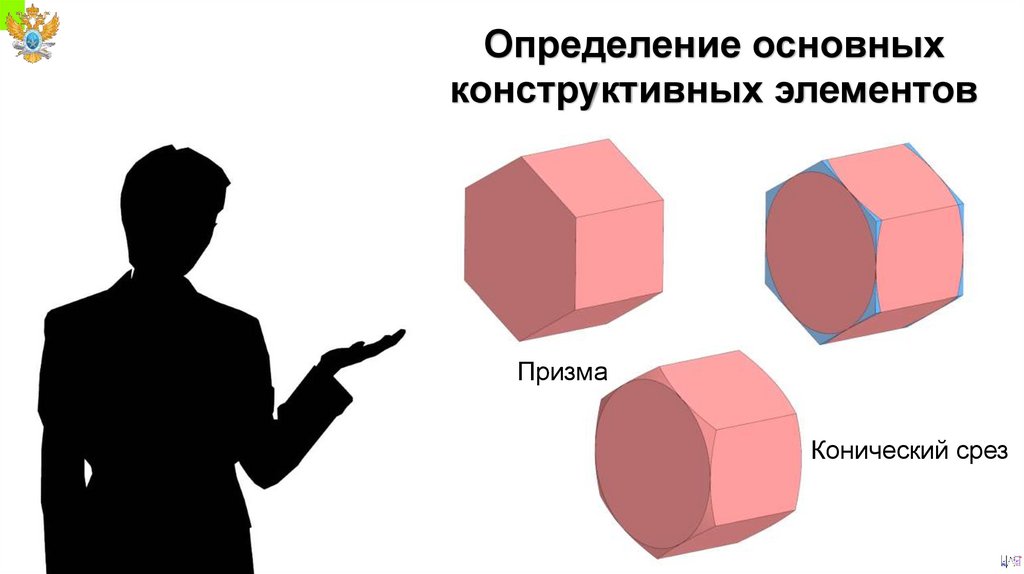

Определение основных
конструктивных элементов
Призма
Конический срез

20.

Определение основных
конструктивных элементов
Проточка
Сплошная
тонкая
линия резьбы
2
Поз. 2 Гайка накидная

21.

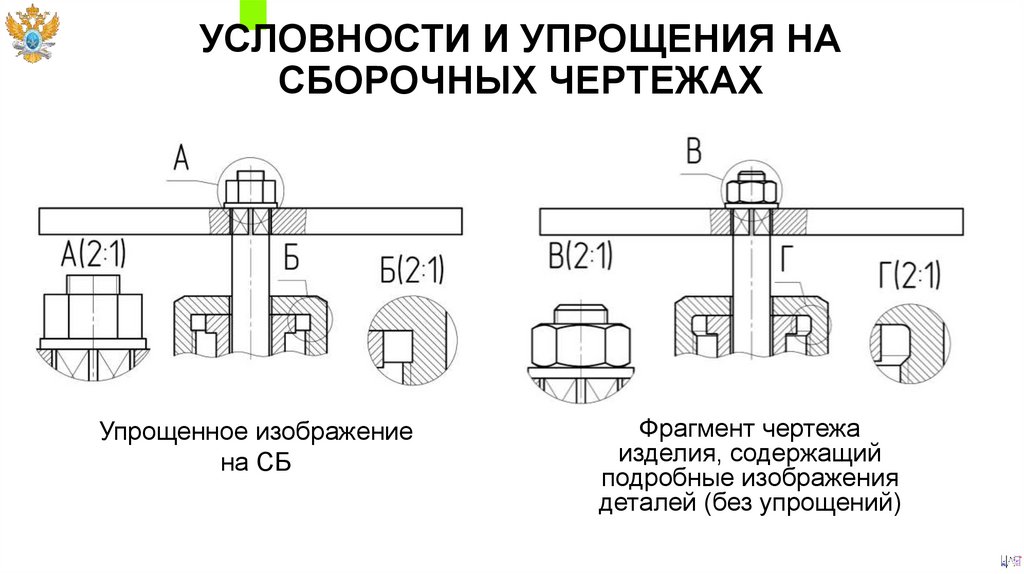

УСЛОВНОСТИ И УПРОЩЕНИЯ НА
СБОРОЧНЫХ ЧЕРТЕЖАХ
Упрощенное изображение
на СБ
Фрагмент чертежа
изделия, содержащий
подробные изображения
деталей (без упрощений)

22.

Определение основных
конструктивных элементов
Отверстие с фаской и проточкой
Нанесение резьбы

23.

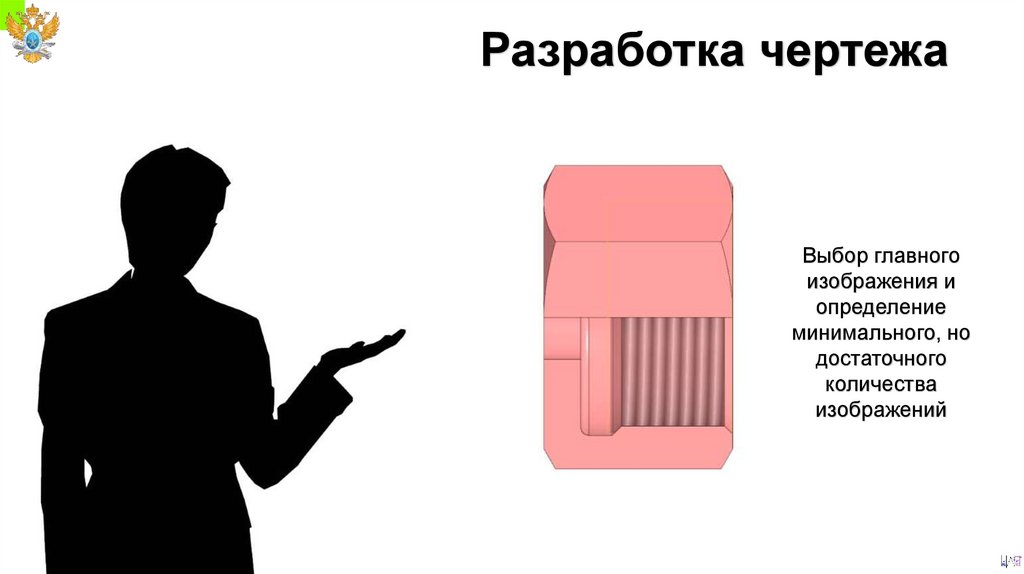

Разработка чертежа
Выбор главного
изображения и
определение
минимального, но
достаточного
количества
изображений

24.

Разработка чертежа
Выбор
формата
листа

25.

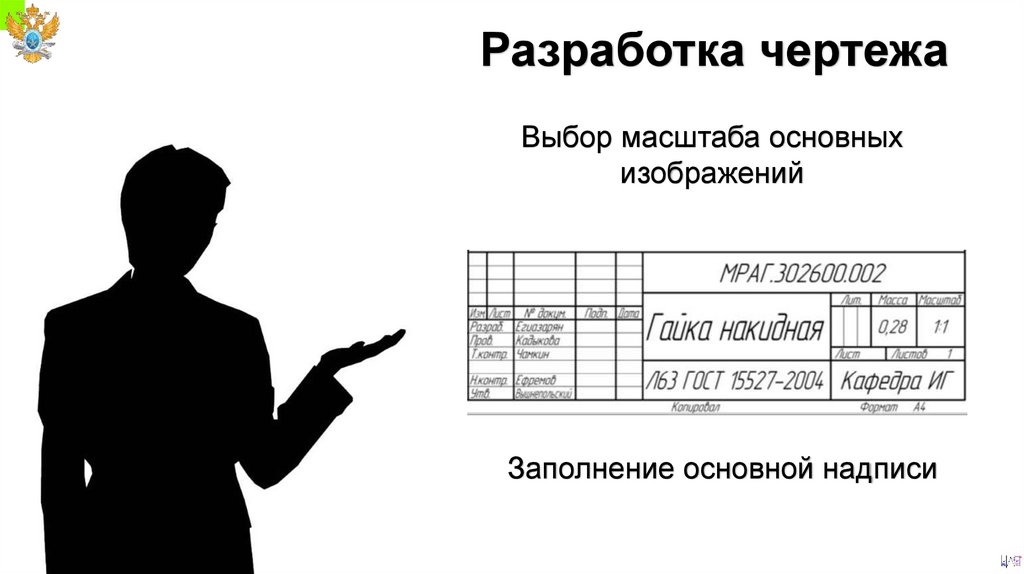

Разработка чертежа
Выбор масштаба основных
изображений
Заполнение основной надписи

26.

Разработка чертежа
Вид
спереди
Вид
Слева
Аксон.
проекц.
Компоновка
рабочего поля
чертежа

27.

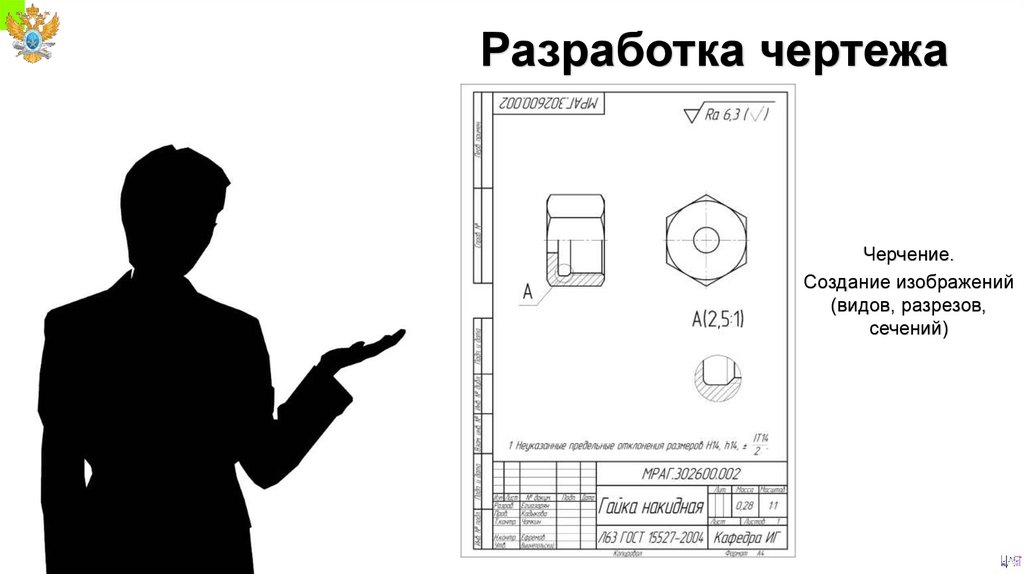

Разработка чертежа
Черчение.
Создание изображений
(видов, разрезов,
сечений)

28.

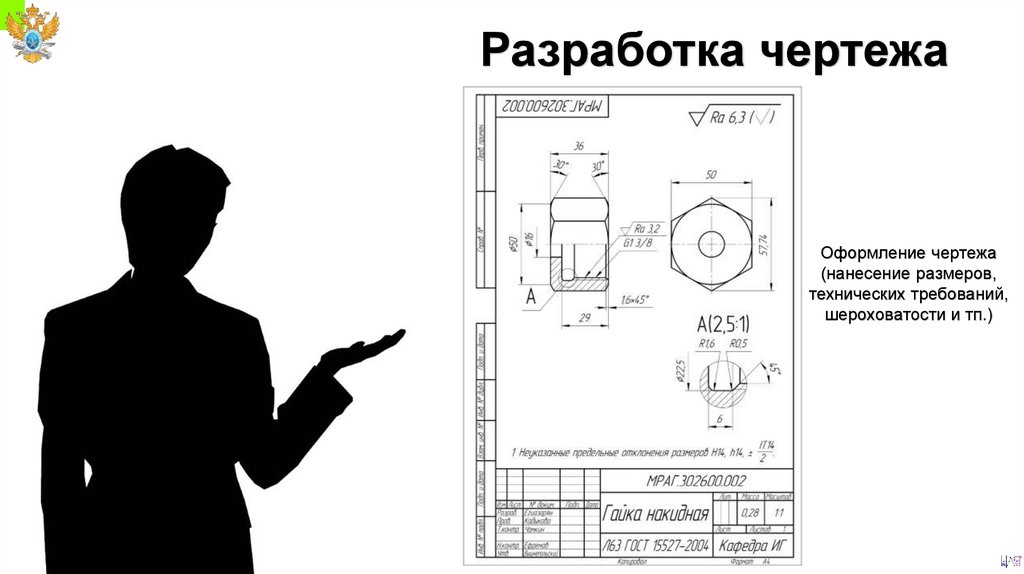

Разработка чертежа
Оформление чертежа
(нанесение размеров,
технических требований,
шероховатости и тп.)

29.

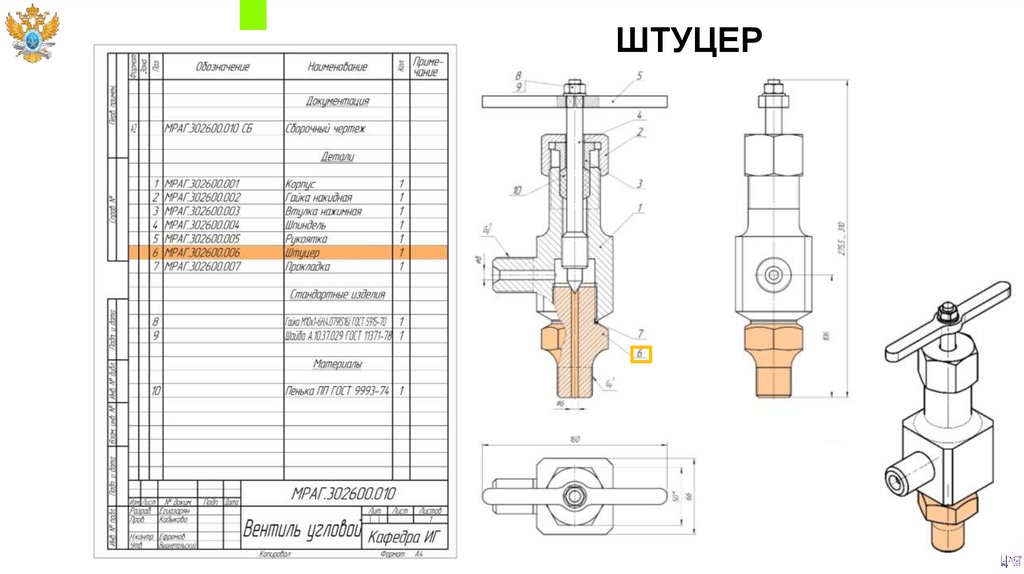

ШТУЦЕР

30.

31.

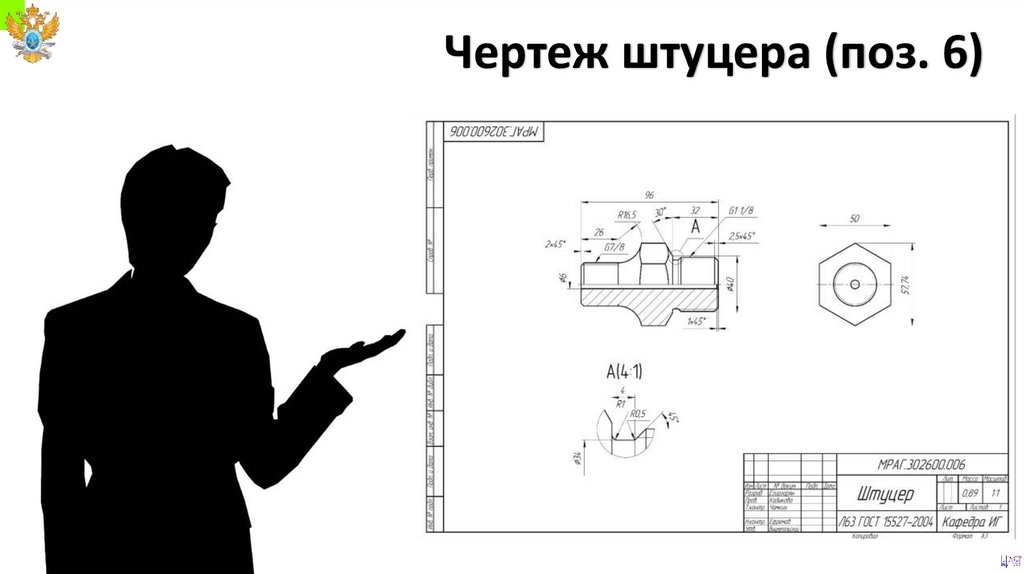

Чертеж штуцера (поз. 6)

32.

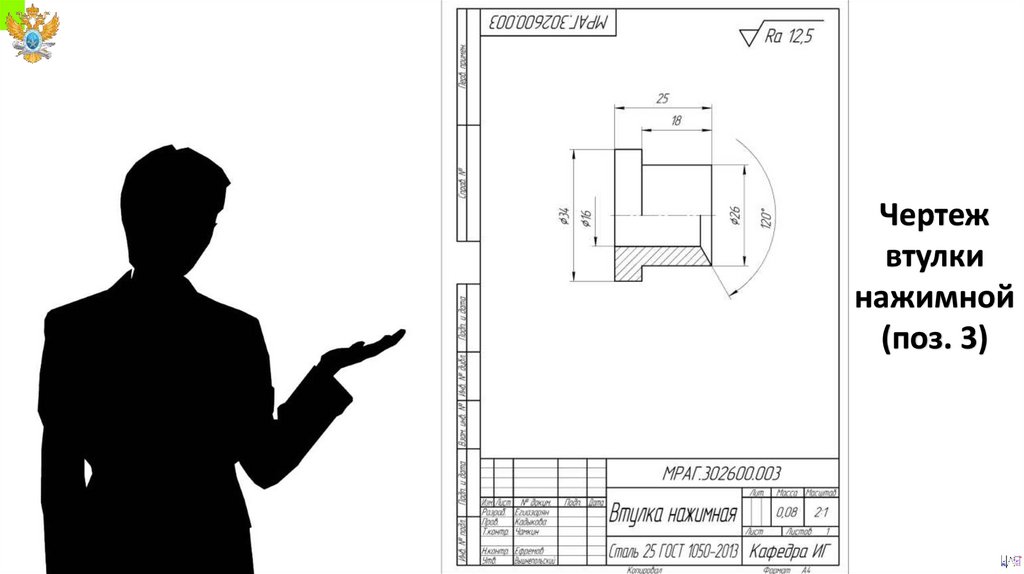

Чертеж
втулки
нажимной
(поз. 3)

33.

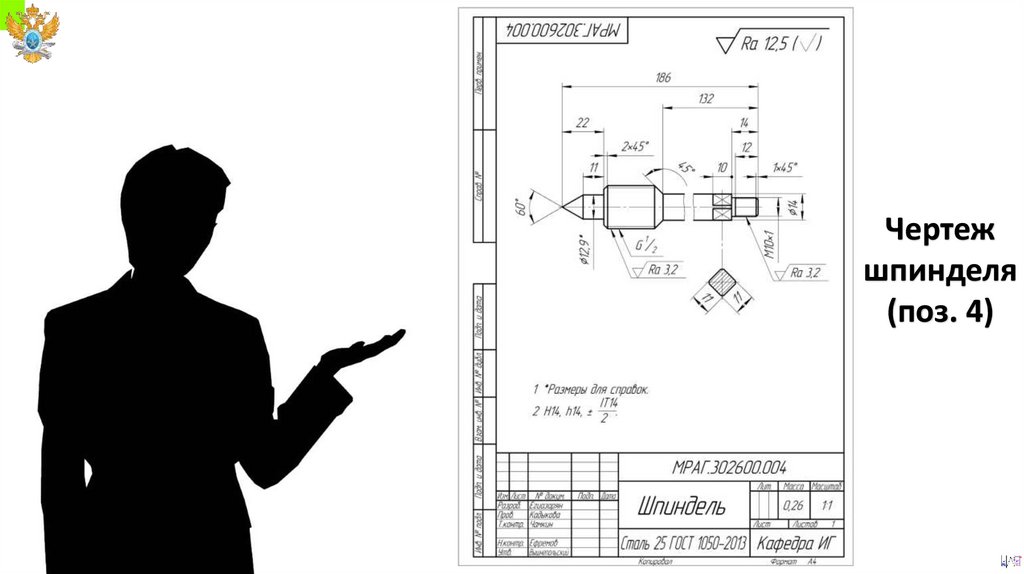

Чертеж
шпинделя
(поз. 4)

34.

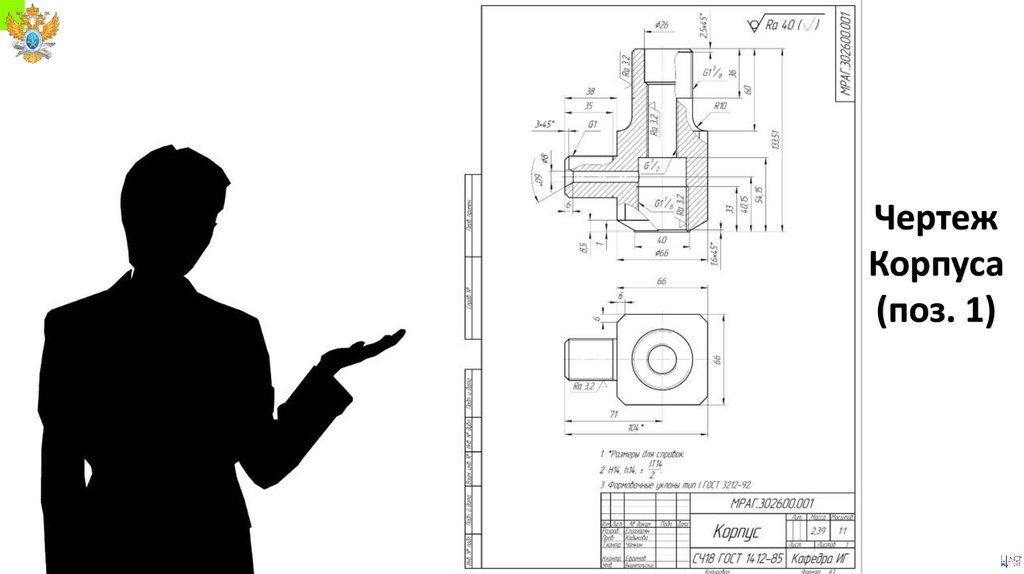

Чертеж
Корпуса
(поз. 1)

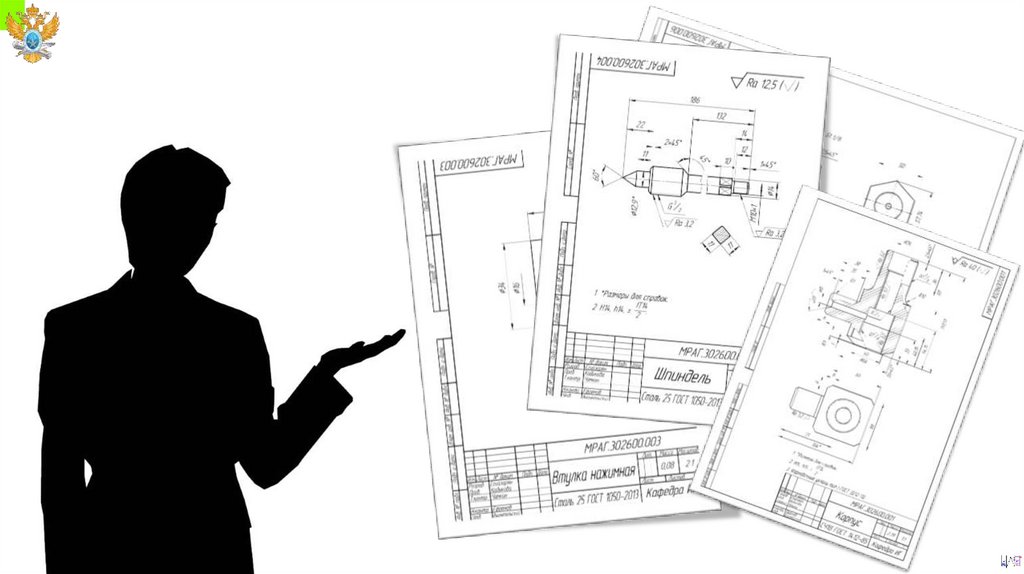

35.

36.

Благодарю за внимание!
Егиазарян Карен Тигранович
к.х.н., доцент кафедры инженерной графики, ИРИ, РТУ МИРЭА
egiazaryan@mirea.ru
