7. НИР Гбу

1.

Военный институт дополнительного профессионального образования
Военный учебно-научный центр Военно-Морского Флота
«Военно-морская академия имени Адмирала Флота Советского Союза Н.Г. Кузнецова»
Несекретно
(учебное)
Доклад
Тема: «Вероятная модель применения МРТК противника на
основе существующих информационных систем»
(Девиз: «Двухсторонний»)
Слушатель учебной группы №216 капитан-лейтенант Гбур А.Р.

2.

АКТУАЛЬНОСТЬ ТЕМЫ ИССЛЕДОВАНИЯ
2

3.

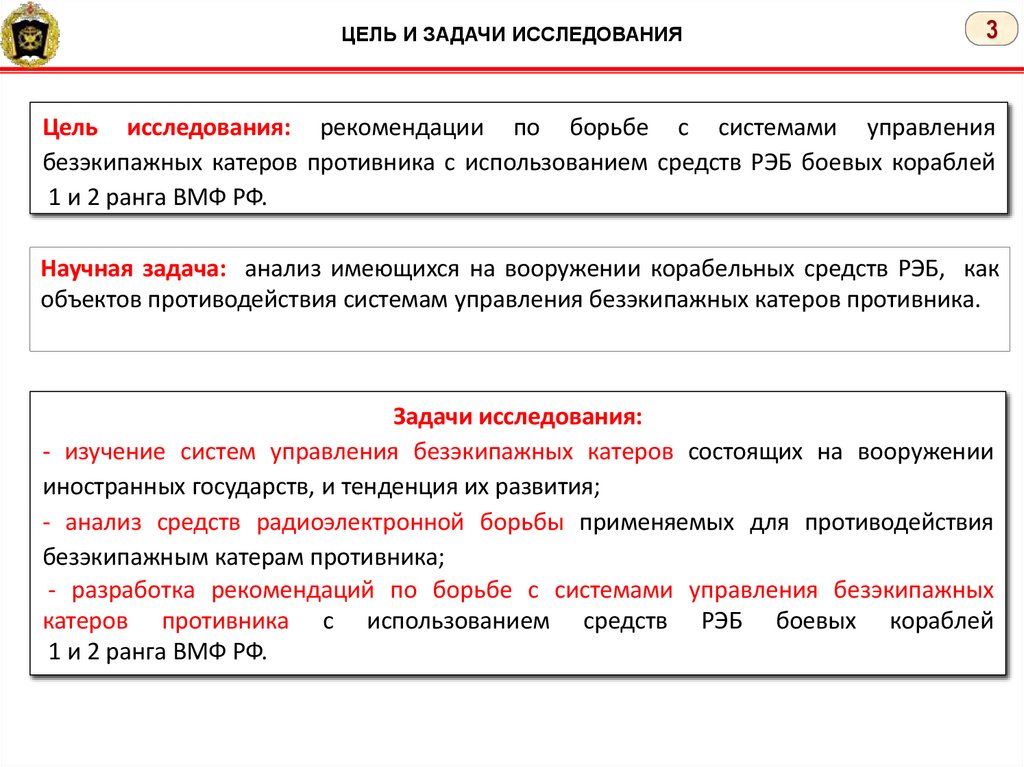

ЦЕЛЬ И ЗАДАЧИ ИССЛЕДОВАНИЯ
3
Цель исследования: рекомендации по борьбе с системами управления
безэкипажных катеров противника с использованием средств РЭБ боевых кораблей
1 и 2 ранга ВМФ РФ.
Научная задача: анализ имеющихся на вооружении корабельных средств РЭБ, как
объектов противодействия системам управления безэкипажных катеров противника.
Задачи исследования:
- изучение систем управления безэкипажных катеров состоящих на вооружении
иностранных государств, и тенденция их развития;
- анализ средств радиоэлектронной борьбы применяемых для противодействия
безэкипажным катерам противника;
- разработка рекомендаций по борьбе с системами управления безэкипажных
катеров противника с использованием средств РЭБ боевых кораблей
1 и 2 ранга ВМФ РФ.

4.

Безэкипажный катер «Камикадзе» тип №1 «Глайдер»
(разработка Великобритании)
Антенна ССС «Старлинк»
Средства фото-видео фиксации
ИК-камера
Контактный взрыватель
На корпусе в верхней части установлены: видеокамера и двойной контактный
взрыватель (в носовой части), две видеокамеры (инфракрасная, телевизионная), антенна
для ССС «Старлинк» (в кормовой части). Дрон, оснащенный системой
автопилотирования, видеоподсистемами, в том числе ночного видения, специальной
связью, защищенной от воздействия средств РЭБ, резервными модулями связи и боевой
частью, а также наземная автономная станция управления.
4

5.

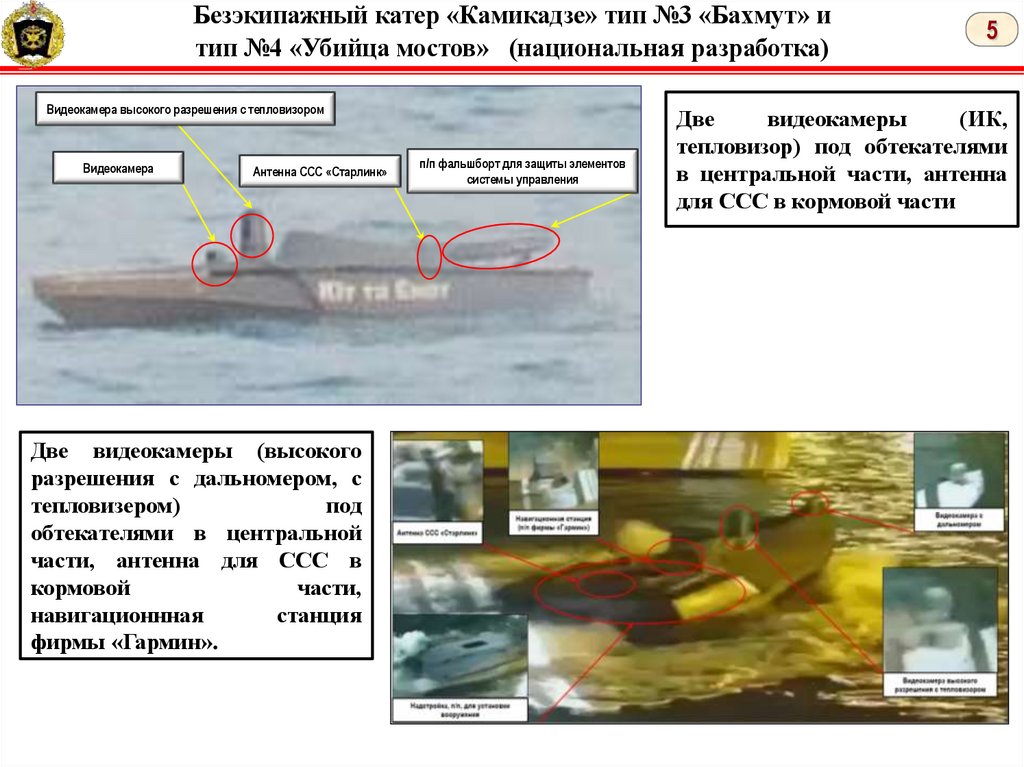

Безэкипажный катер «Камикадзе» тип №3 «Бахмут» и
тип №4 «Убийца мостов» (национальная разработка)
Видеокамера высокого разрешения с тепловизором
Видеокамера
Антенна ССС «Старлинк»
Две видеокамеры (высокого
разрешения с дальномером, с
тепловизером)
под
обтекателями в центральной
части, антенна для ССС в
кормовой
части,
навигационнная
станция
фирмы «Гармин».
п/п фальшборт для защиты элементов
системы управления
5
Две
видеокамеры
(ИК,
тепловизор) под обтекателями
в центральной части, антенна
для ССС в кормовой части

6.

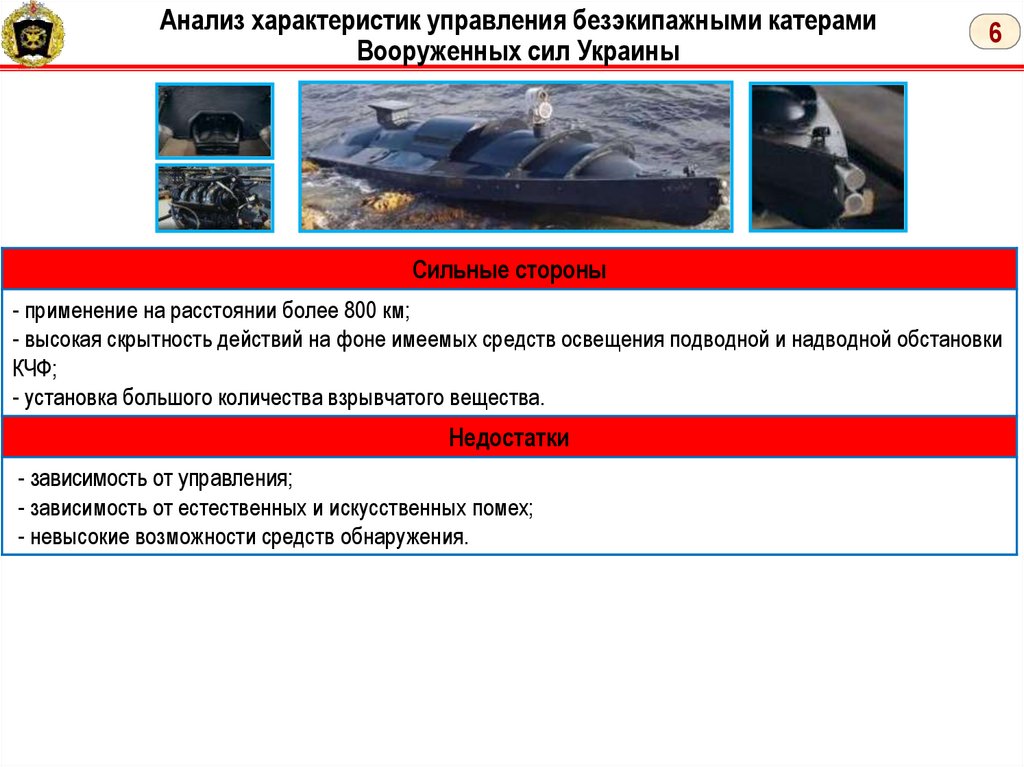

Анализ характеристик управления безэкипажными катерами
Вооруженных сил Украины
6
Сильные стороны
- применение на расстоянии более 800 км;
- высокая скрытность действий на фоне имеемых средств освещения подводной и надводной обстановки
КЧФ;
- установка большого количества взрывчатого вещества.
Недостатки
- зависимость от управления;
- зависимость от естественных и искусственных помех;
- невысокие возможности средств обнаружения.

7.

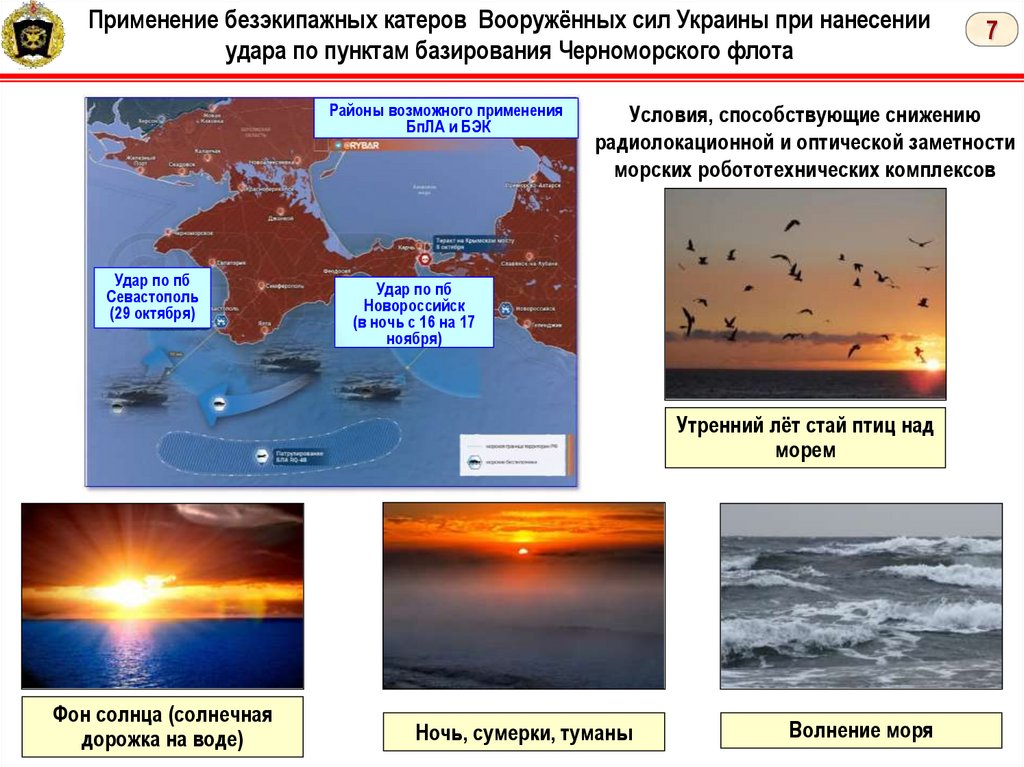

Применение безэкипажных катеров Вооружённых сил Украины при нанесении
удара по пунктам базирования Черноморского флота
Районы возможного применения
БпЛА и БЭК
Удар по пб
Севастополь
(29 октября)
Условия, способствующие снижению
радиолокационной и оптической заметности
морских робототехнических комплексов
Удар по пб
Новороссийск
(в ночь с 16 на 17
ноября)
Утренний лёт стай птиц над
морем
Фон солнца (солнечная
дорожка на воде)
7
Ночь, сумерки, туманы
Волнение моря

8.

8

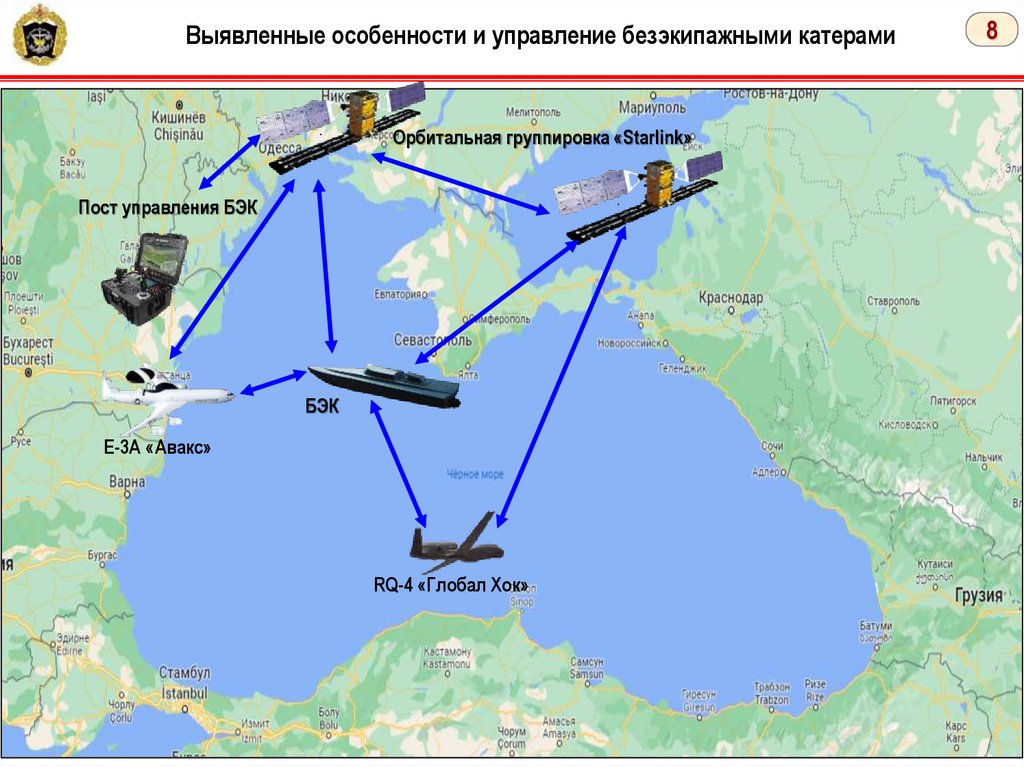

Выявленные особенности и управление безэкипажными катерами
Орбитальная группировка «Starlink»
Пост управления БЭК
БЭК
Е-3А «Авакс»
RQ-4 «Глобал Хок»
Суда
13

9.

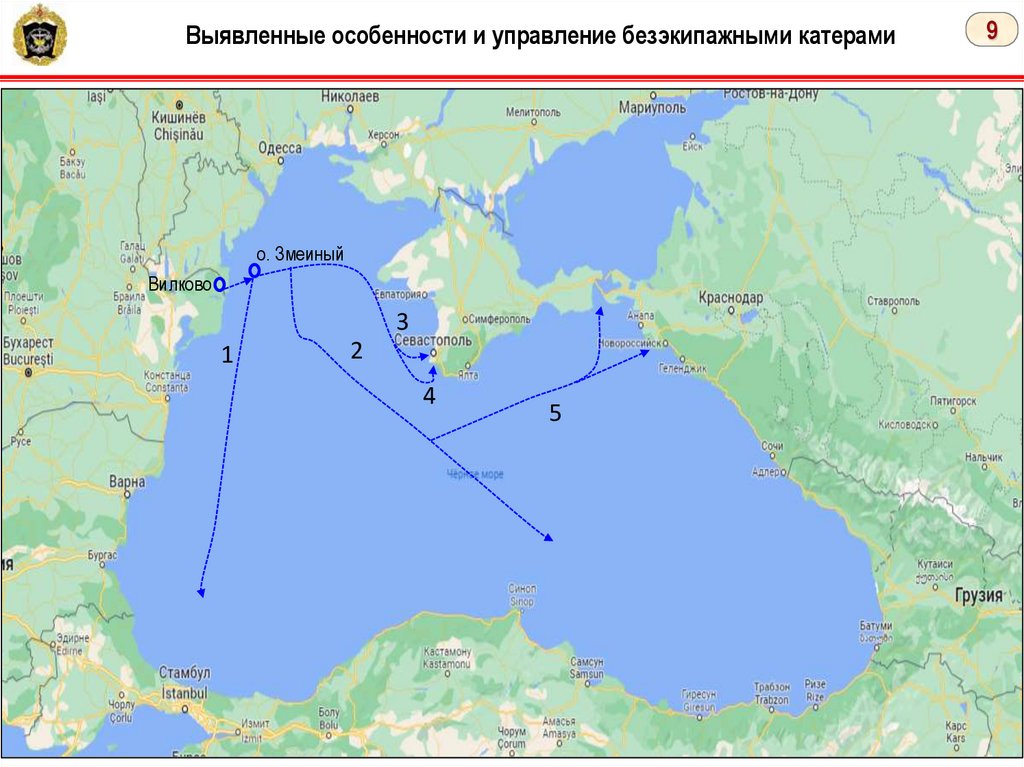

Выявленные особенности и управление безэкипажными катерами
о. Змеиный
Вилково
3
1
2
4
5
9

10.

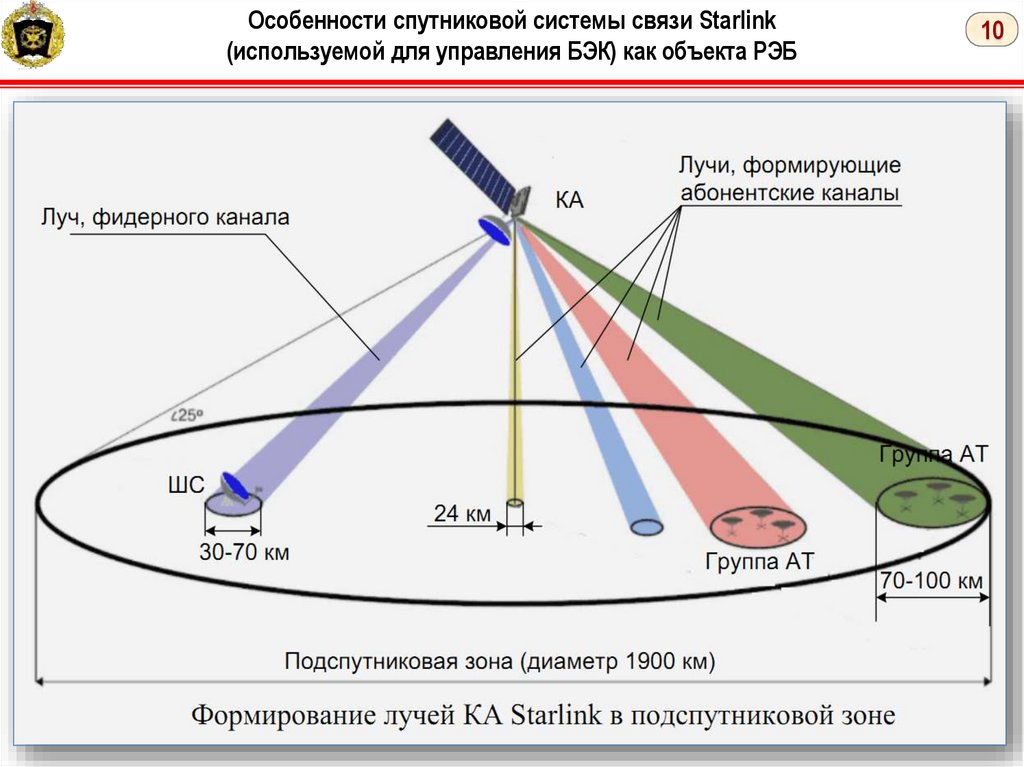

Особенности спутниковой системы связи Starlink
(используемой для управления БЭК) как объекта РЭБ
10

11.

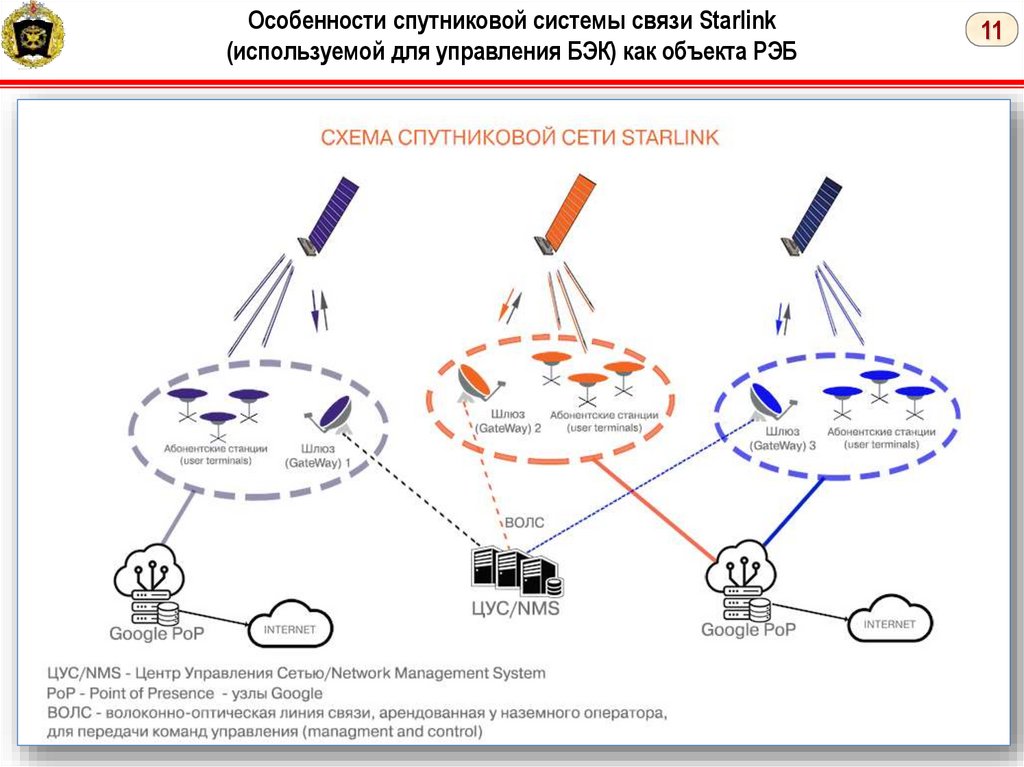

Особенности спутниковой системы связи Starlink
(используемой для управления БЭК) как объекта РЭБ
11

12.

12

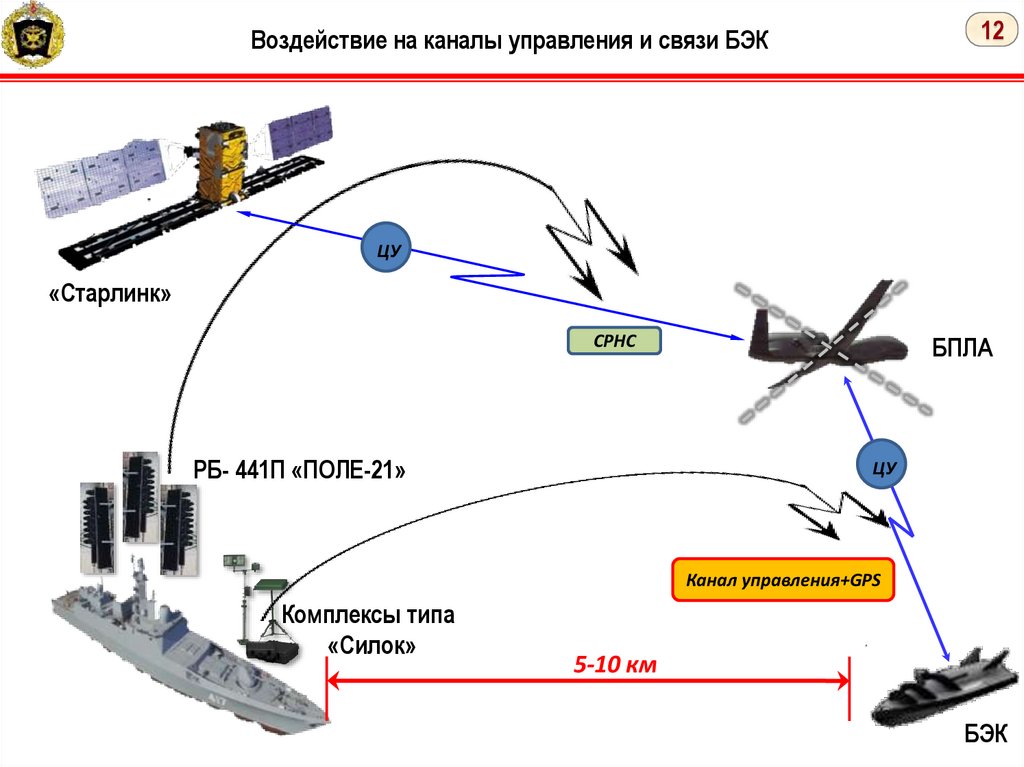

Воздействие на каналы управления и связи БЭК
ЦУ
«Старлинк»
БПЛА
СРНС
РБ- 441П «ПОЛЕ-21»
ЦУ
Канал управления+GPS
Комплексы типа
«Силок»
5-10 км
БЭК

13.

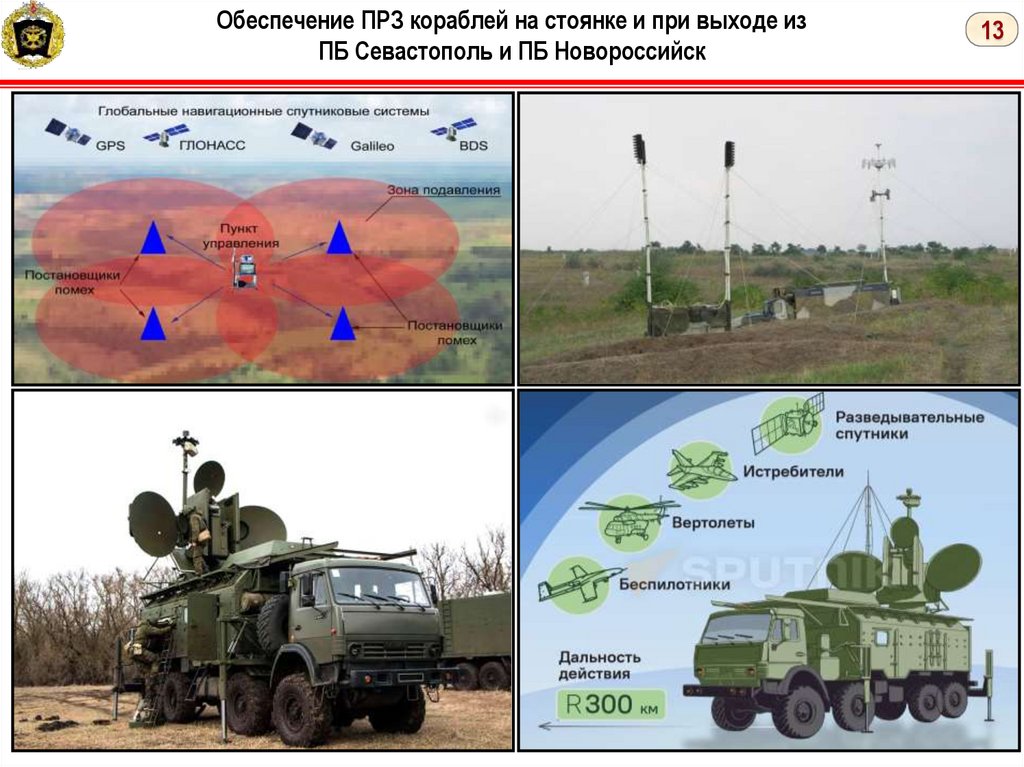

Обеспечение ПРЗ кораблей на стоянке и при выходе из
ПБ Севастополь и ПБ Новороссийск
13

14.

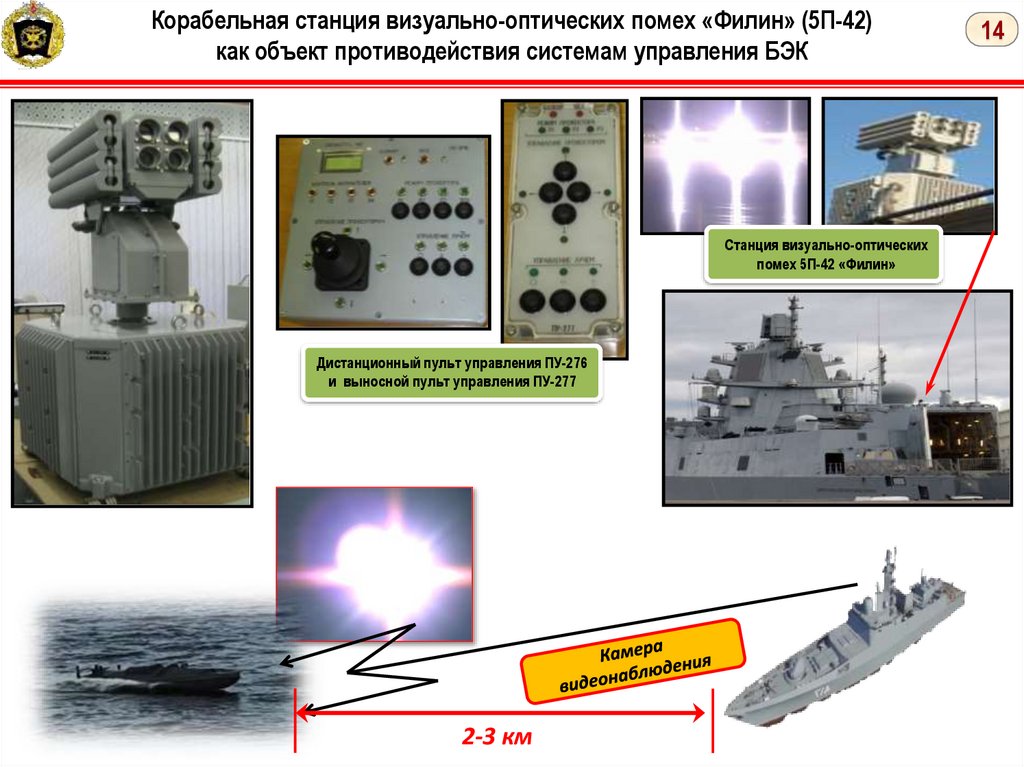

Корабельная станция визуально-оптических помех «Филин» (5П-42)
как объект противодействия системам управления БЭК
Станция визуально-оптических
помех 5П-42 «Филин»
Дистанционный пульт управления ПУ-276
и выносной пульт управления ПУ-277
2-3 км
14

15.

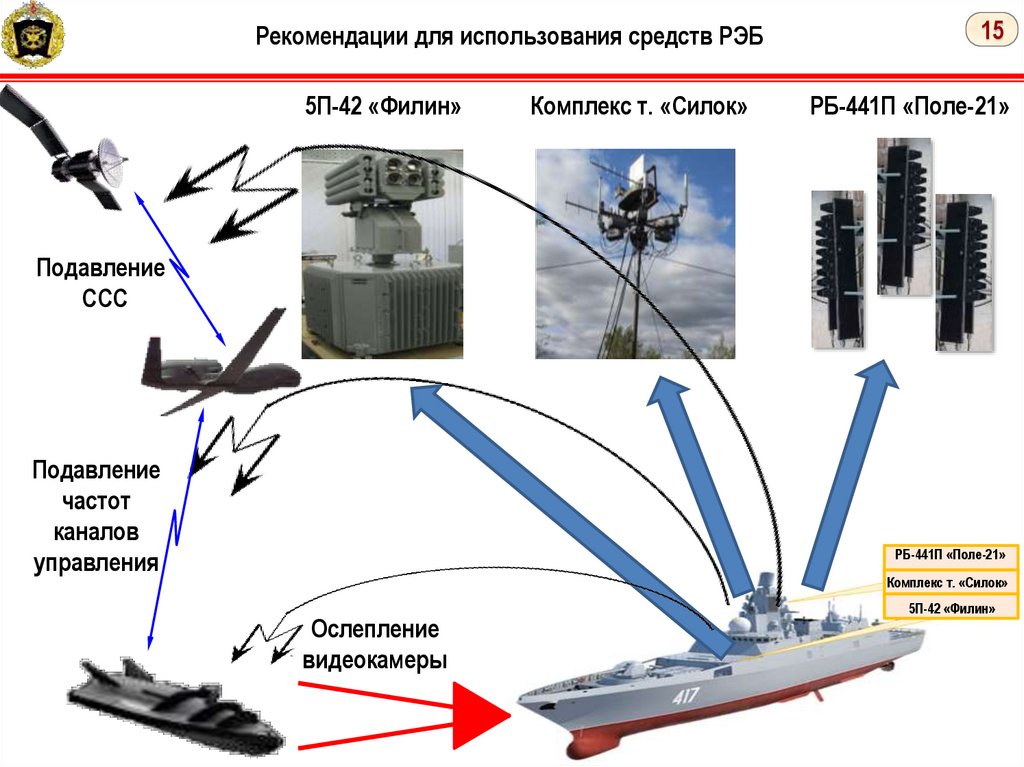

Рекомендации для использования средств РЭБ
5П-42 «Филин»
Комплекс т. «Силок»
15
РБ-441П «Поле-21»
Подавление
ССС
Подавление
частот
каналов
управления
РБ-441П «Поле-21»
Комплекс т. «Силок»
Ослепление
видеокамеры
5П-42 «Филин»

16.

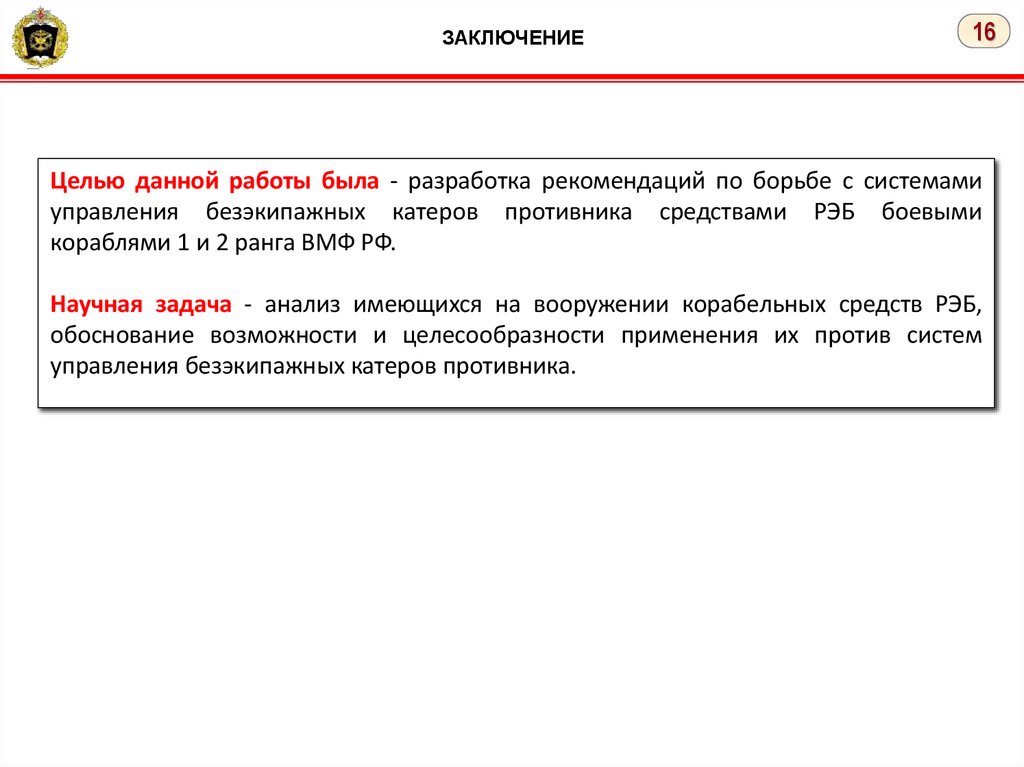

ЗАКЛЮЧЕНИЕ
16
Целью данной работы была - разработка рекомендаций по борьбе с системами
управления безэкипажных катеров противника средствами РЭБ боевыми
кораблями 1 и 2 ранга ВМФ РФ.
Научная задача - анализ имеющихся на вооружении корабельных средств РЭБ,
обоснование возможности и целесообразности применения их против систем
управления безэкипажных катеров противника.
