электростатика 2

1. Электростатика

2. Напряженность электрического поля

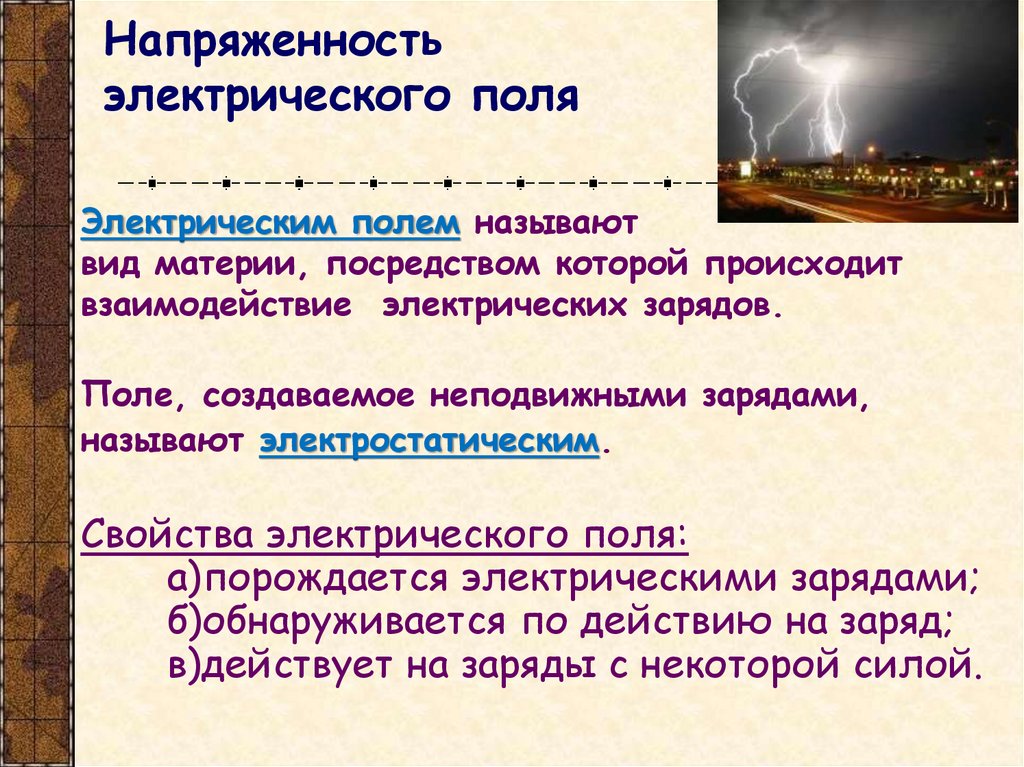

Электрическим полем называют
вид материи, посредством которой происходит
взаимодействие электрических зарядов.
Поле, создаваемое неподвижными зарядами,
называют электростатическим.
Свойства электрического поля:
а)порождается электрическими зарядами;
б)обнаруживается по действию на заряд;
в)действует на заряды с некоторой силой.

3.

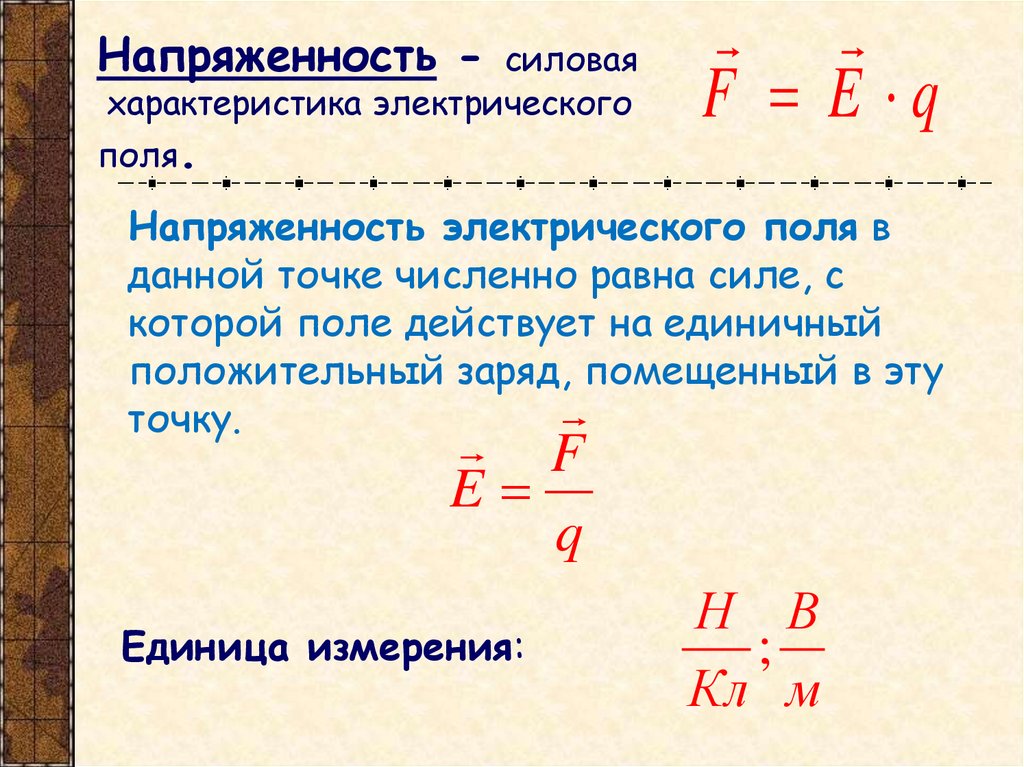

Напряженность - силовая
характеристика электрического
поля.
F E q
Напряженность электрического поля в
данной точке численно равна силе, с
которой поле действует на единичный
положительный заряд, помещенный в эту
точку.
F
E
q
Единица измерения:
Н В
;
Кл м

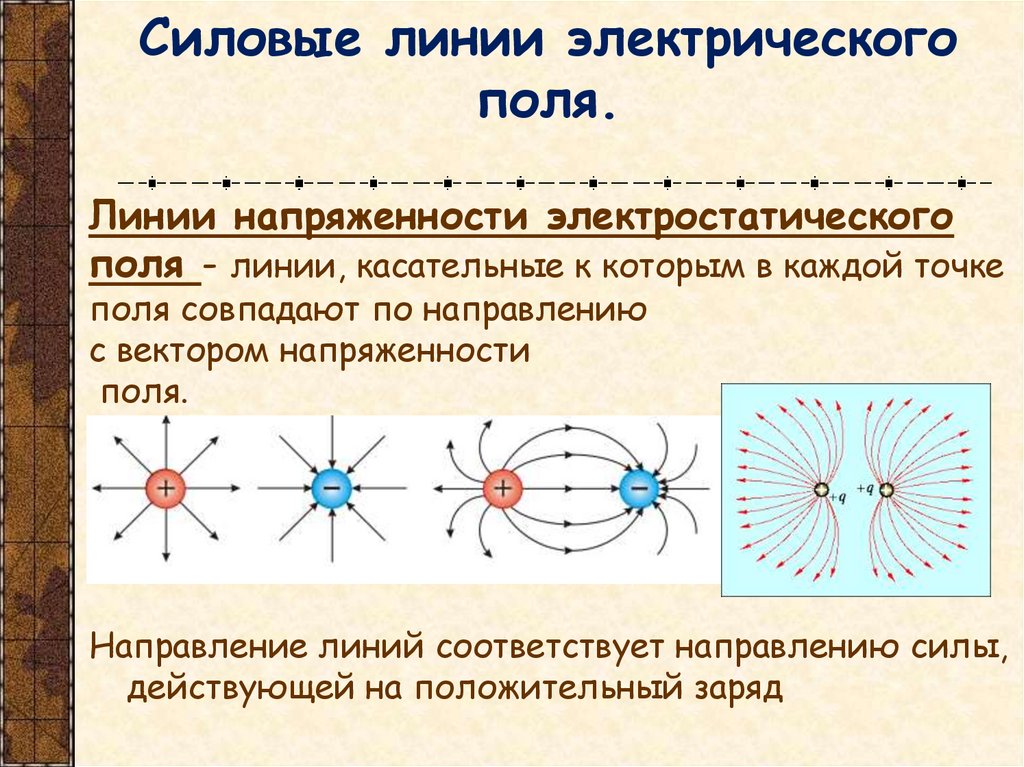

4. Силовые линии электрического поля.

Линии напряженности электростатического
поля - линии, касательные к которым в каждой точке
поля совпадают по направлению
с вектором напряженности
поля.
Направление линий соответствует направлению силы,
действующей на положительный заряд

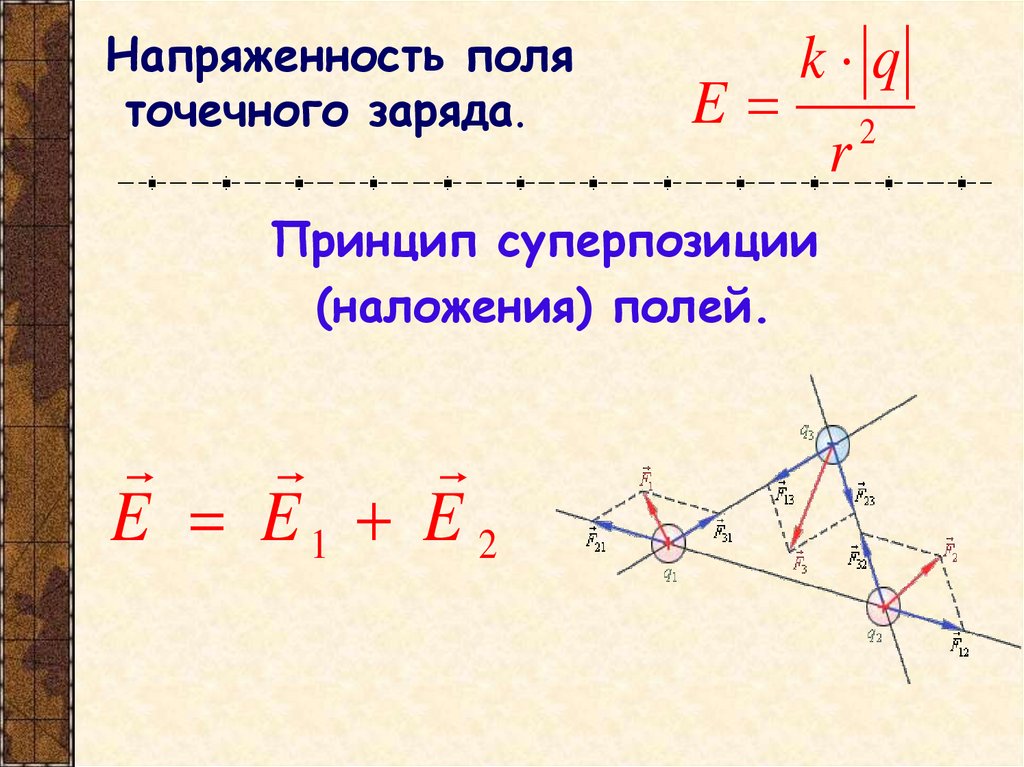

5.

Напряженность поля
точечного заряда.
E
k q
Принцип суперпозиции
(наложения) полей.
E E1 E 2
r
2

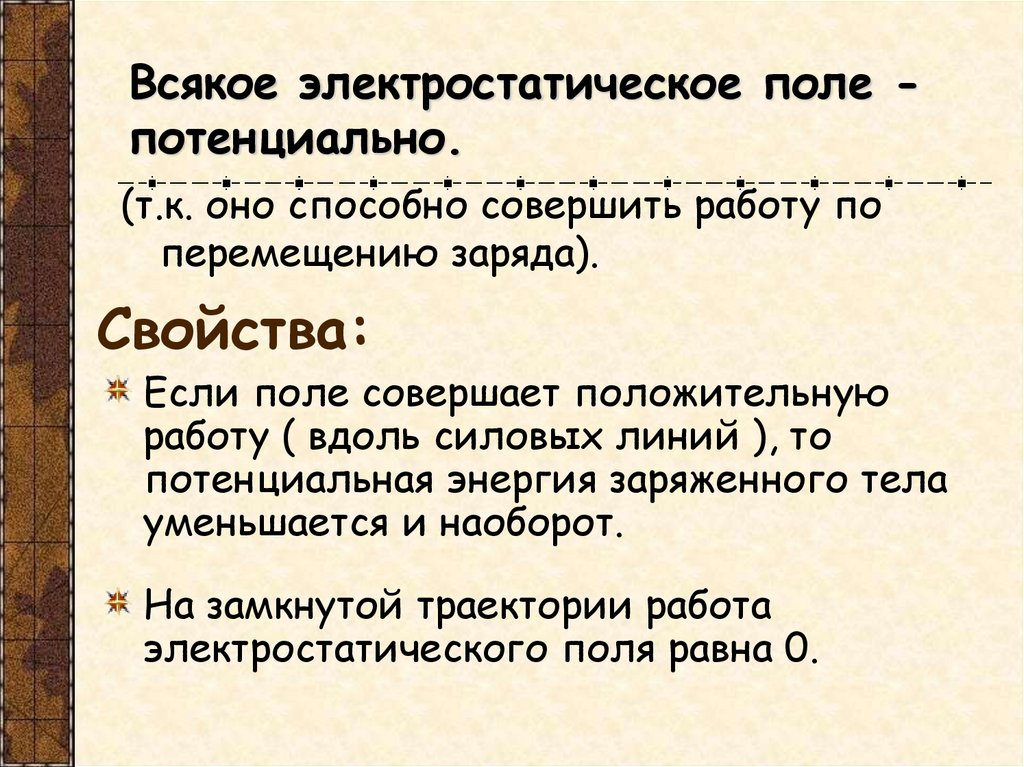

6. Всякое электростатическое поле - потенциально.

Всякое электростатическое поле потенциально.
(т.к. оно способно совершить работу по
перемещению заряда).
Свойства:
Если поле совершает положительную
работу ( вдоль силовых линий ), то
потенциальная энергия заряженного тела
уменьшается и наоборот.
На замкнутой траектории работа
электростатического поля равна 0.

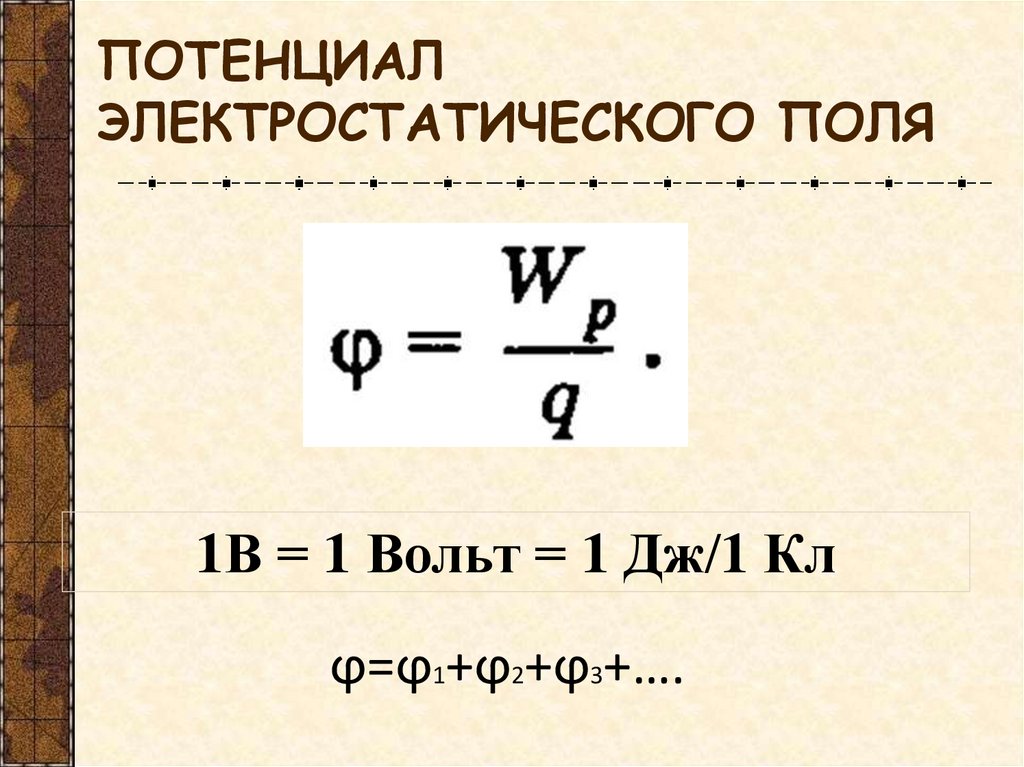

7. ПОТЕНЦИАЛ ЭЛЕКТРОСТАТИЧЕСКОГО ПОЛЯ

1В = 1 Вольт = 1 Дж/1 Кл
ϕ=ϕ1+ϕ2+ϕ3+….

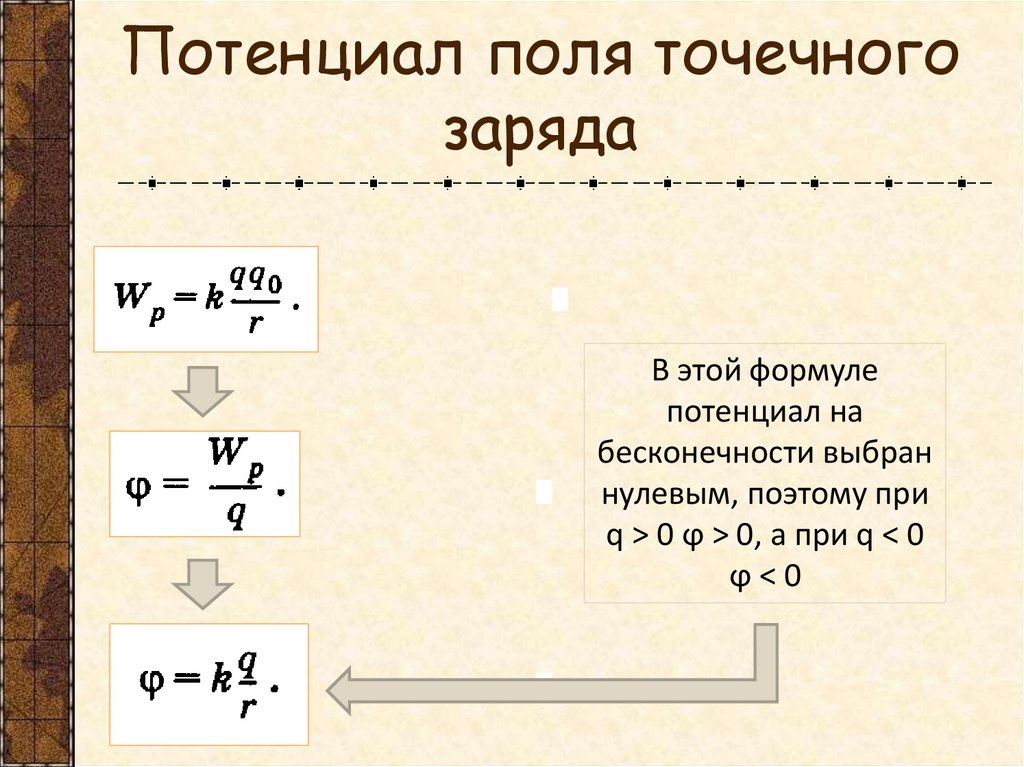

8. Потенциал поля точечного заряда

В этой формуле
потенциал на
бесконечности выбран
нулевым, поэтому при
q > 0 ϕ > 0, а при q < 0
ϕ<0

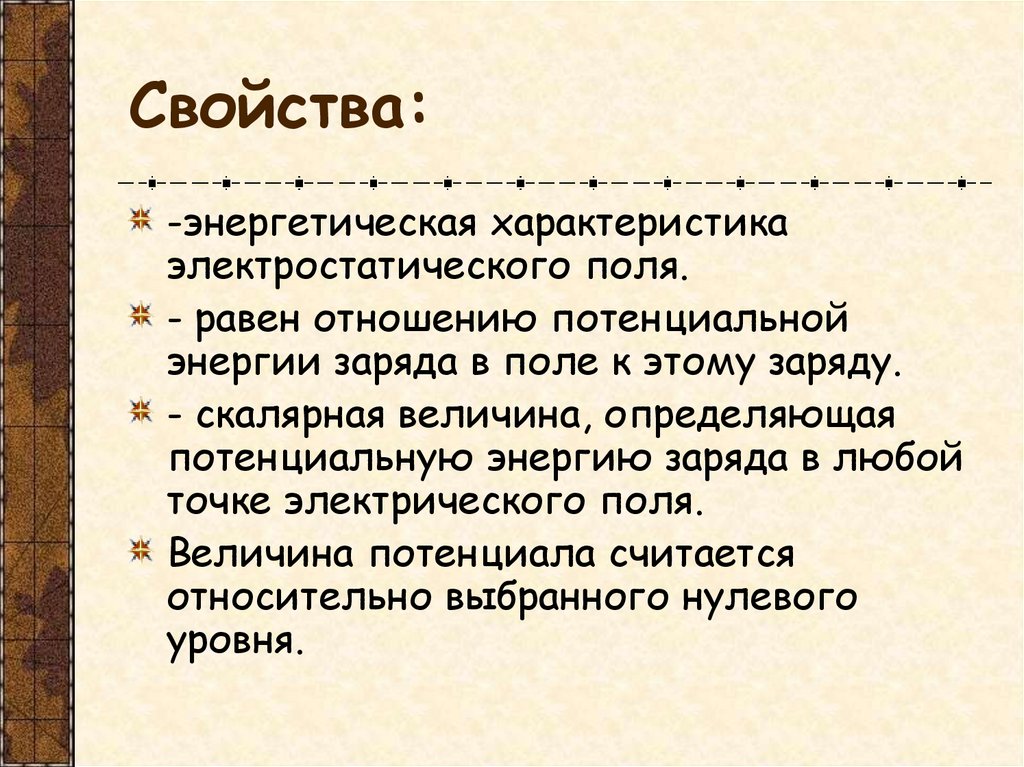

9. Свойства:

-энергетическая характеристика
электростатического поля.
- равен отношению потенциальной
энергии заряда в поле к этому заряду.
- скалярная величина, определяющая
потенциальную энергию заряда в любой
точке электрического поля.
Величина потенциала считается
относительно выбранного нулевого
уровня.

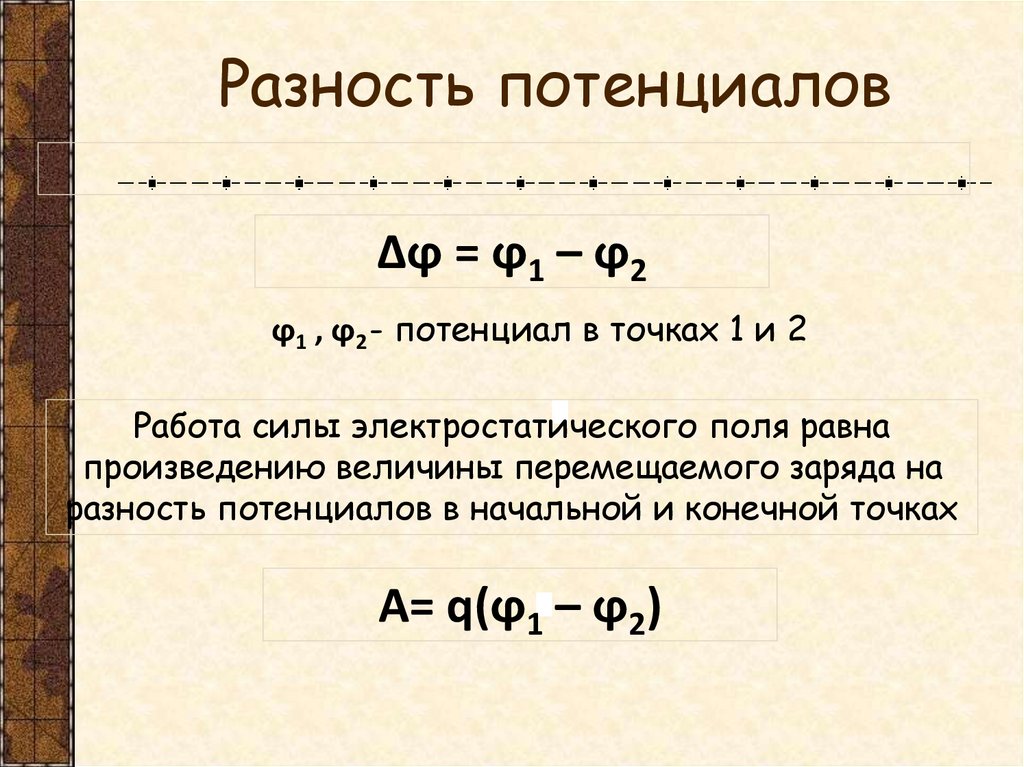

10. Разность потенциалов

∆ϕ = ϕ1 – ϕ2
ϕ1 , ϕ2 - потенциал в точках 1 и 2
Работа силы электростатического поля равна
произведению величины перемещаемого заряда на
разность потенциалов в начальной и конечной точках
A= q(ϕ1 – ϕ2)

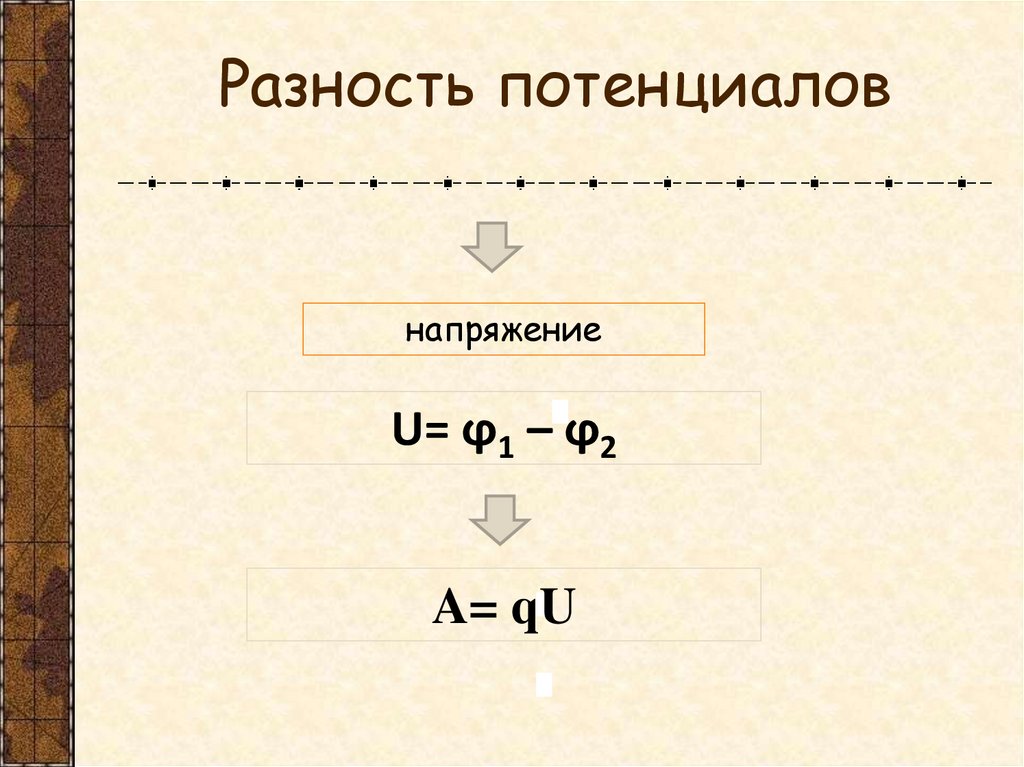

11. Разность потенциалов

напряжение
U= ϕ1 – ϕ2
A= qU

12. СВЯЗЬ МЕЖДУ НАПРЯЖЕННОСТЬЮ ПОЛЯ И РАЗНОСТЬЮ ПОТЕНЦИАЛОВ

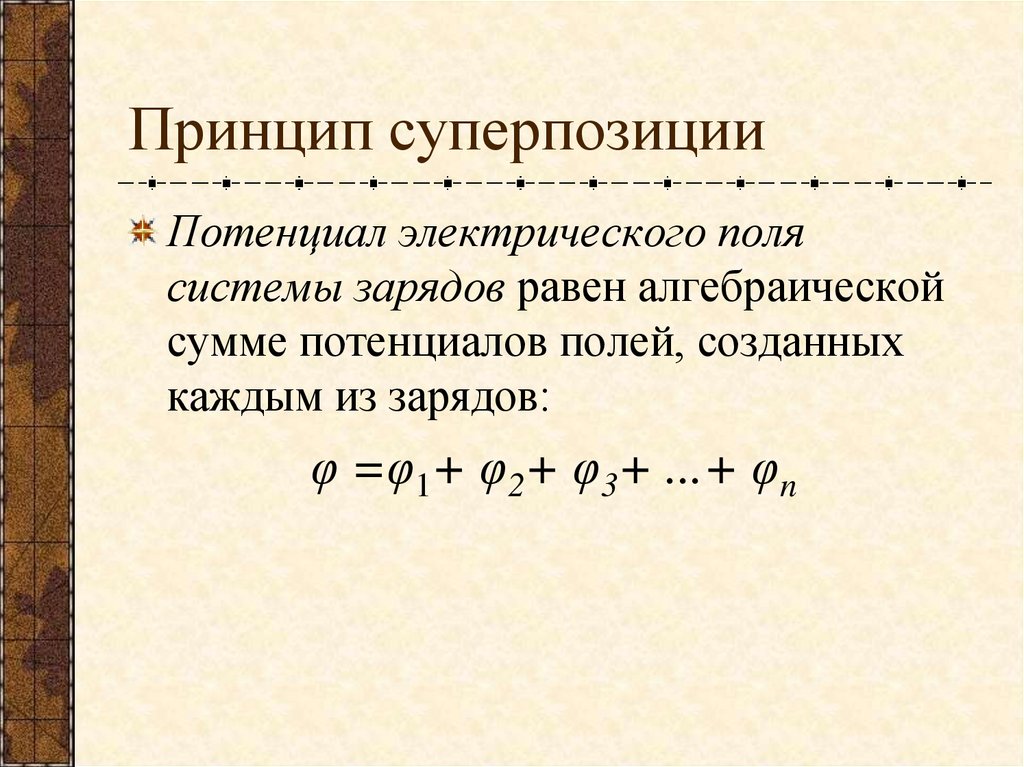

13. Принцип суперпозиции

Потенциал электрического поля
системы зарядов равен алгебраической
сумме потенциалов полей, созданных
каждым из зарядов:
φ =φ1+ φ2+ φ3+ ...+ φn

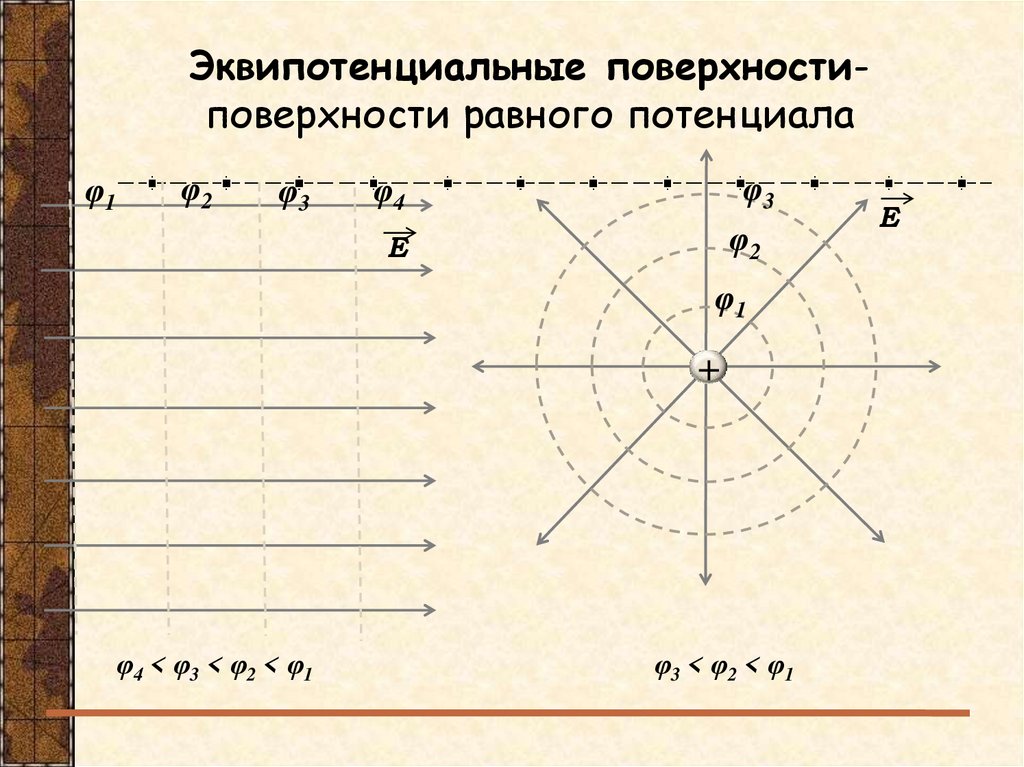

14.

Эквипотенциальные поверхностиповерхности равного потенциала
φ1
φ2
φ3
φ3
φ2
φ4
Е
φ1
+
φ4 < φ3 < φ2 < φ1
φ3 < φ2 < φ1
Е

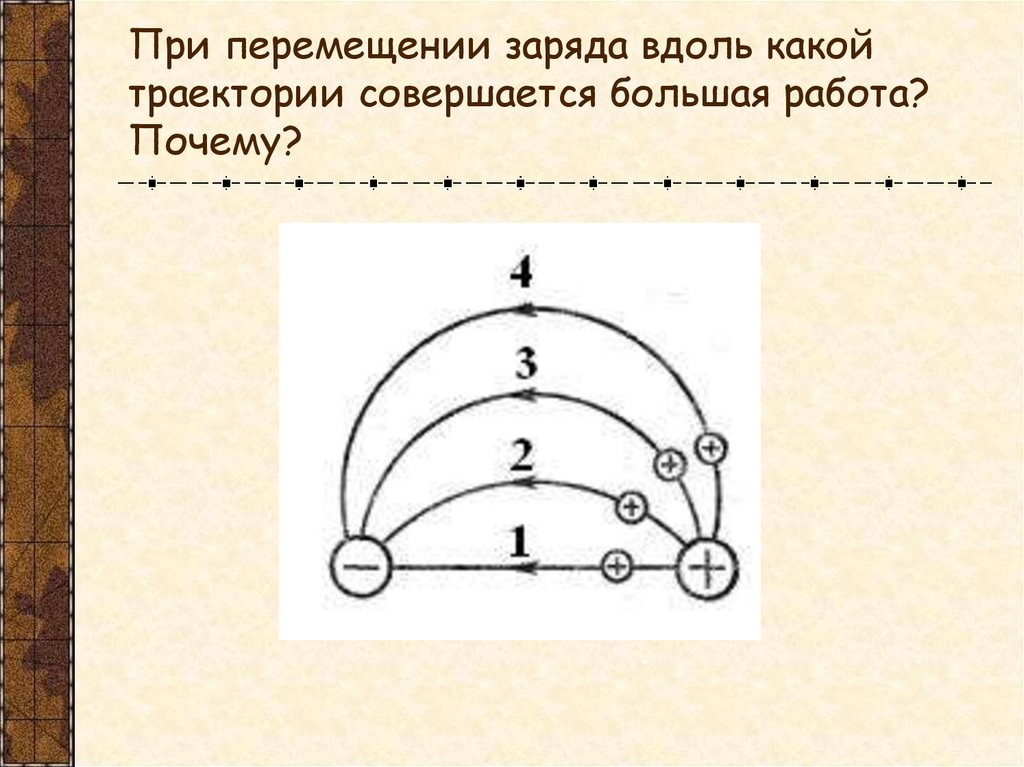

15. При перемещении заряда вдоль какой траектории совершается большая работа? Почему?

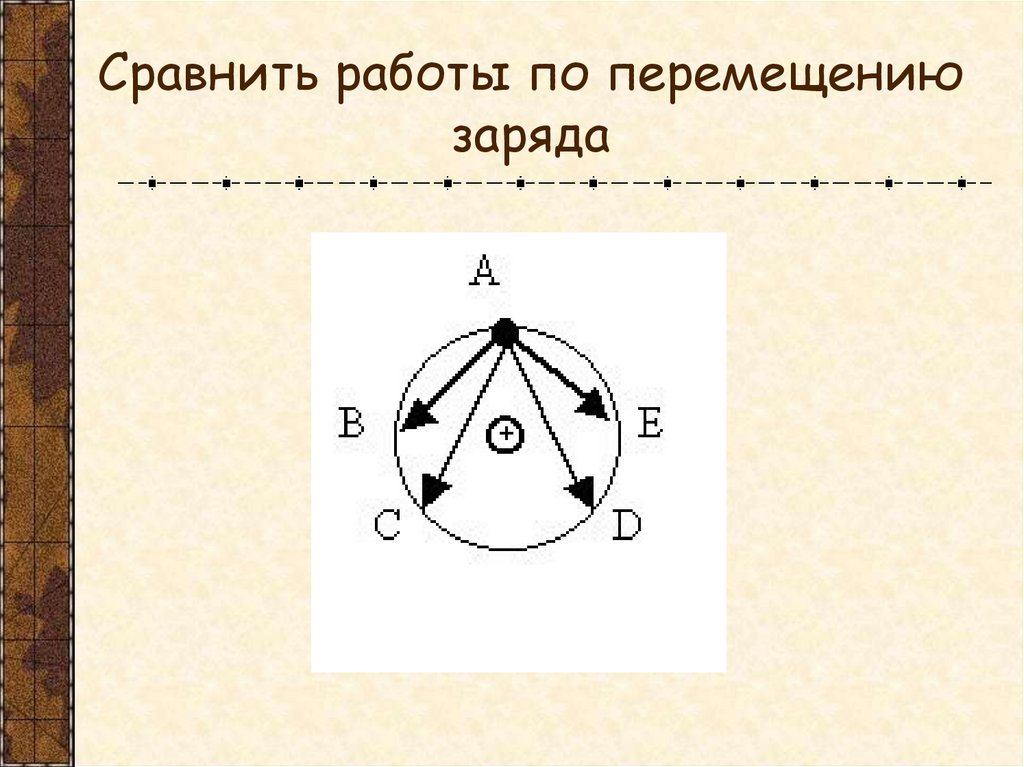

16. Сравнить работы по перемещению заряда

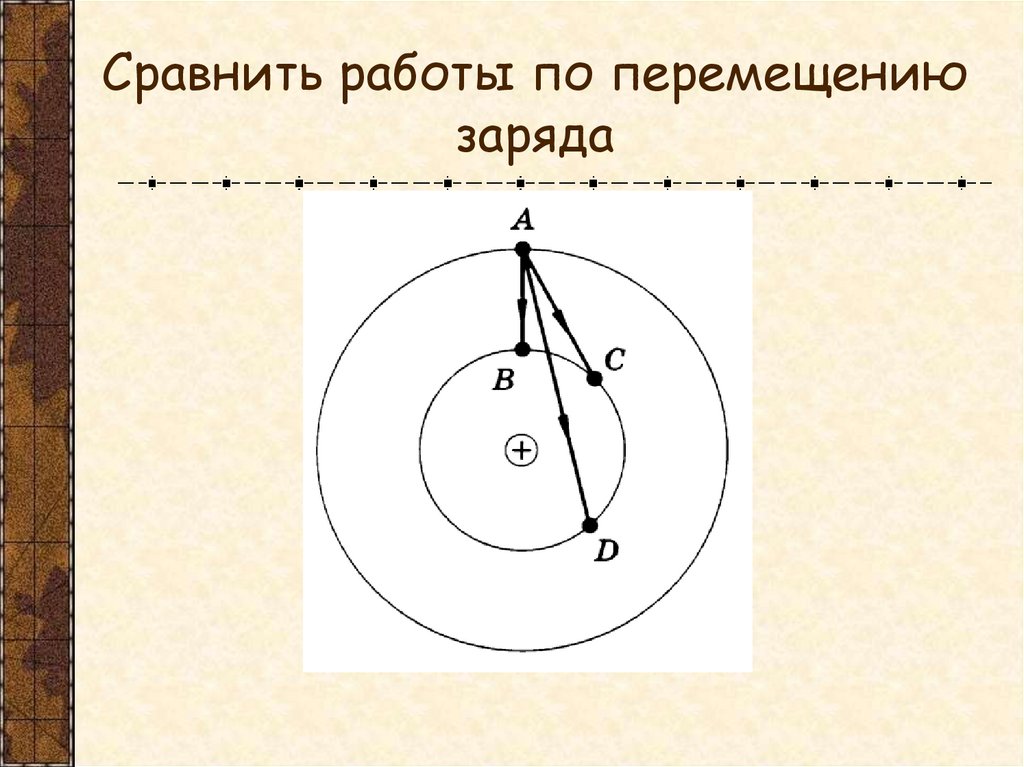

17. Сравнить работы по перемещению заряда
