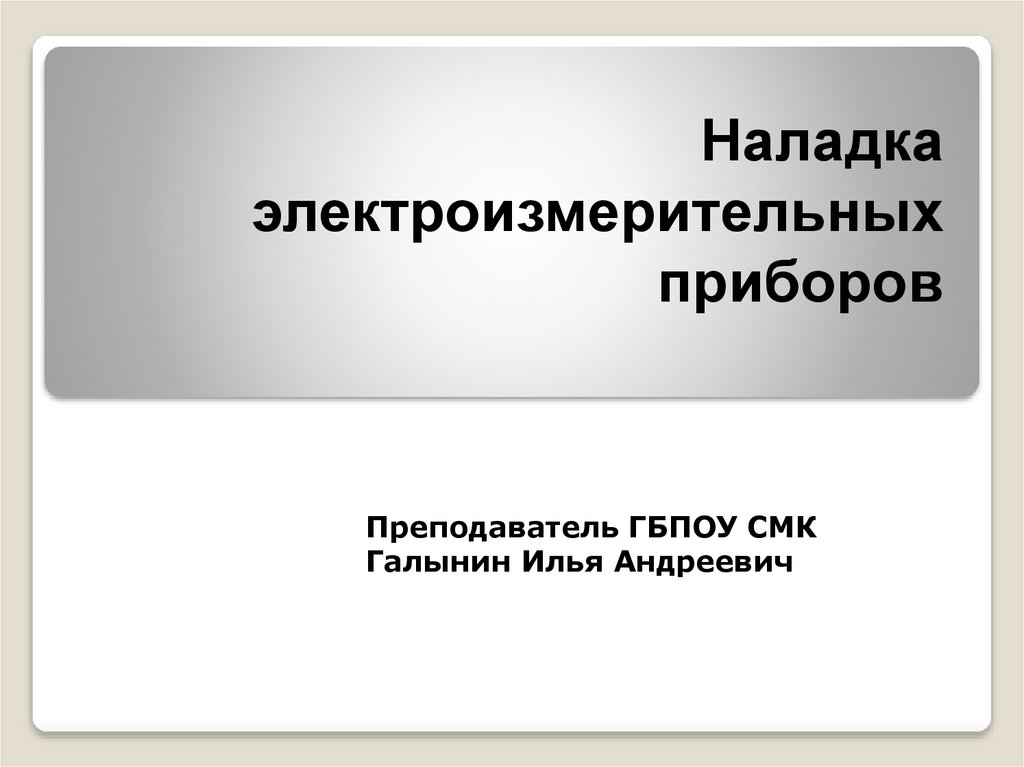

Урок 2 Лабораторная работа 2

1. Наладка электроизмерительных приборов

Преподаватель ГБПОУ СМК
Галынин Илья Андреевич

2.

Расписание занятий
Время
Перерыв
Урок 1 – Ремонт, сборка и регулировка
электроизмерительных приборов
12:0012:30
12:30-12:40 –
перерыв
Урок 2 – Наладка
электроизмерительных приборов
12:4013:10
13:10-13:30 –
большой
перерыв
Урок 3 – Наладка приборов для измерения
давления
13:3014:00
14:00-14:10 –
перерыв
Урок 4 – Самостоятельная работа
14:1014:40
14:40-14:50 –
перерыв
Урок 5 – Итоговое занятие
14:5015:20
Окончание
уроков
Урок

3.

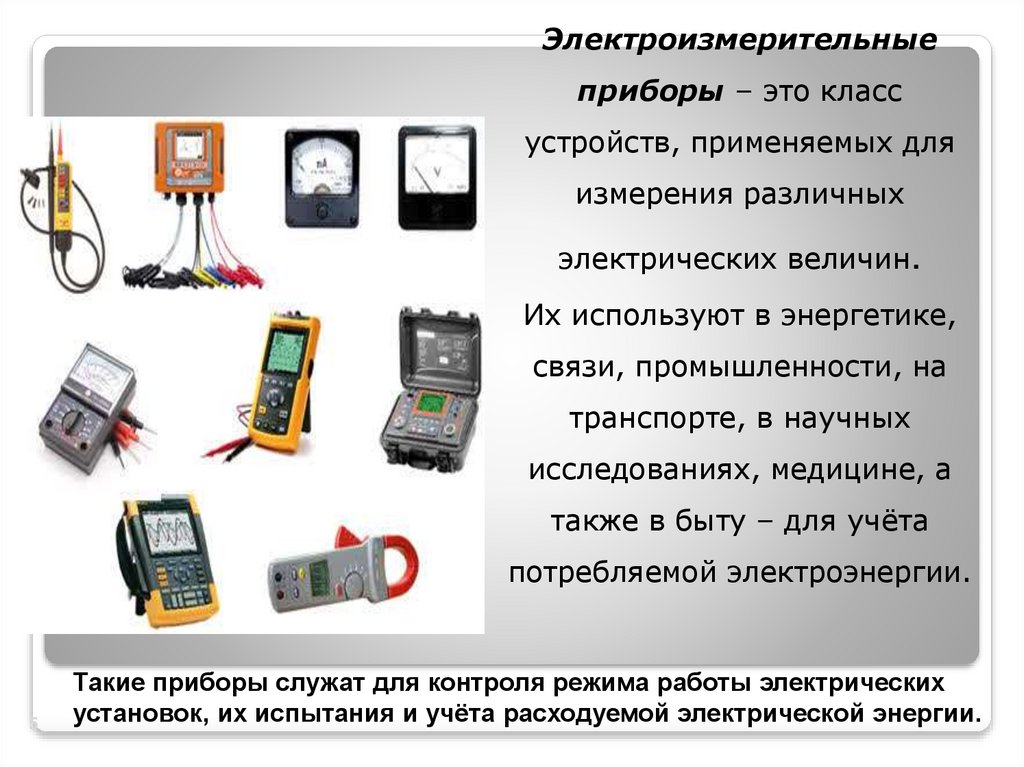

Электроизмерительные
приборы – это класс
устройств, применяемых для
измерения различных
электрических величин.
Их используют в энергетике,
связи, промышленности, на
транспорте, в научных
исследованиях, медицине, а
также в быту – для учёта
потребляемой электроэнергии.
5
Такие приборы служат для контроля режима работы электрических
установок, их испытания и учёта расходуемой электрической энергии.

4.

Электроизмерительные приборы делят на амперметры (с
помощью их измеряют силу тока), вольтметры (для
измерения напряжения), ваттметры (измерители мощности),
омметры (помогают измерить сопротивление), частотомеры
(измерители частоты переменного тока), счётчики
электрической энергии и другие.
5

5.

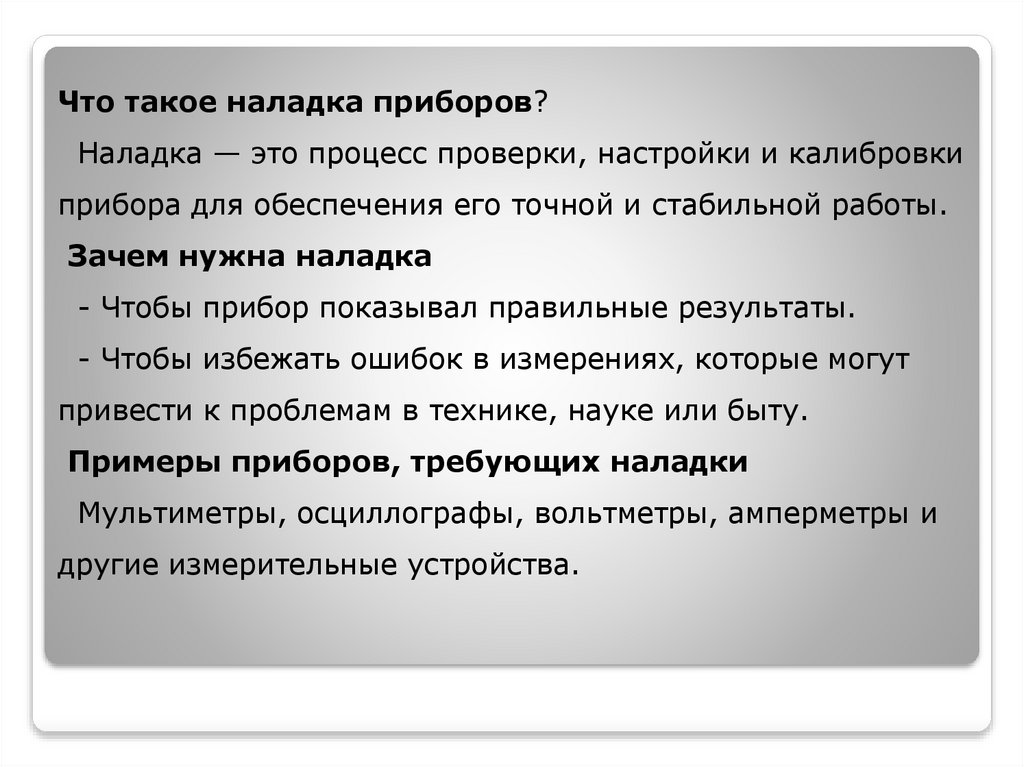

Что такое наладка приборов?
Наладка — это процесс проверки, настройки и калибровки
прибора для обеспечения его точной и стабильной работы.
Зачем нужна наладка
- Чтобы прибор показывал правильные результаты.
- Чтобы избежать ошибок в измерениях, которые могут
привести к проблемам в технике, науке или быту.
Примеры приборов, требующих наладки
Мультиметры, осциллографы, вольтметры, амперметры и
другие измерительные устройства.

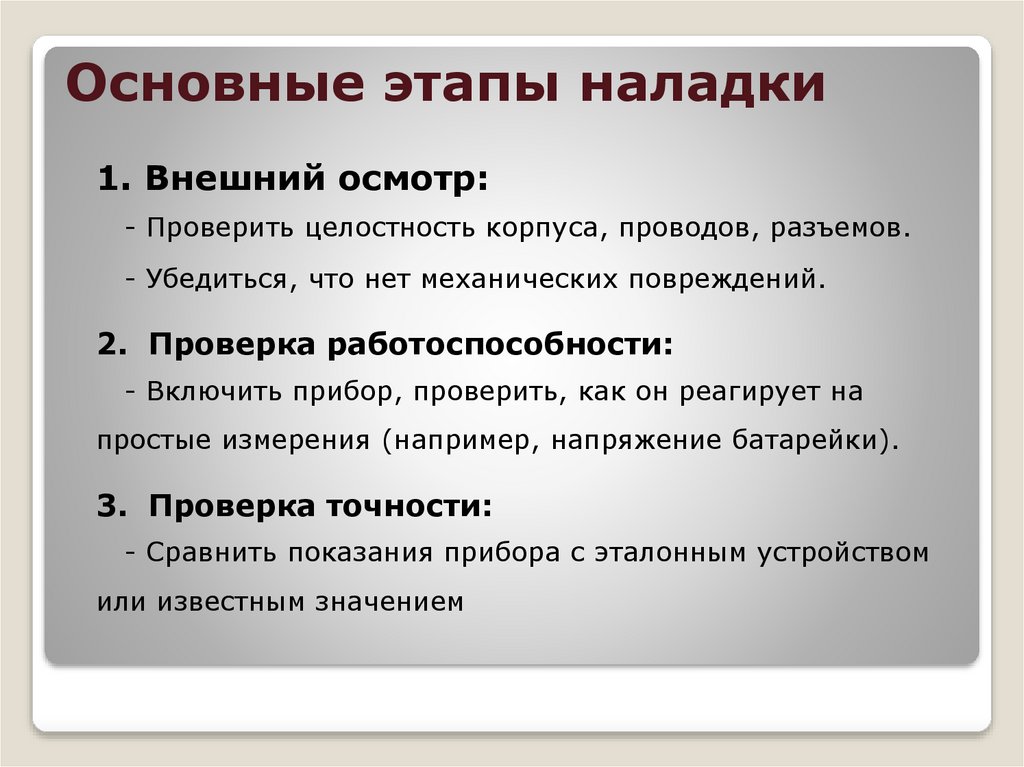

6. Основные этапы наладки

1. Внешний осмотр:
- Проверить целостность корпуса, проводов, разъемов.
- Убедиться, что нет механических повреждений.
2. Проверка работоспособности:
- Включить прибор, проверить, как он реагирует на
простые измерения (например, напряжение батарейки).
3. Проверка точности:
- Сравнить показания прибора с эталонным устройством
или известным значением

7.

Электроизмерительные приборы бывают двух
типов: стрелочные и цифровые.
Такие приборы служат для контроля режима работы электрических
установок, их испытания и учёта расходуемой электрической энергии.
5

8.

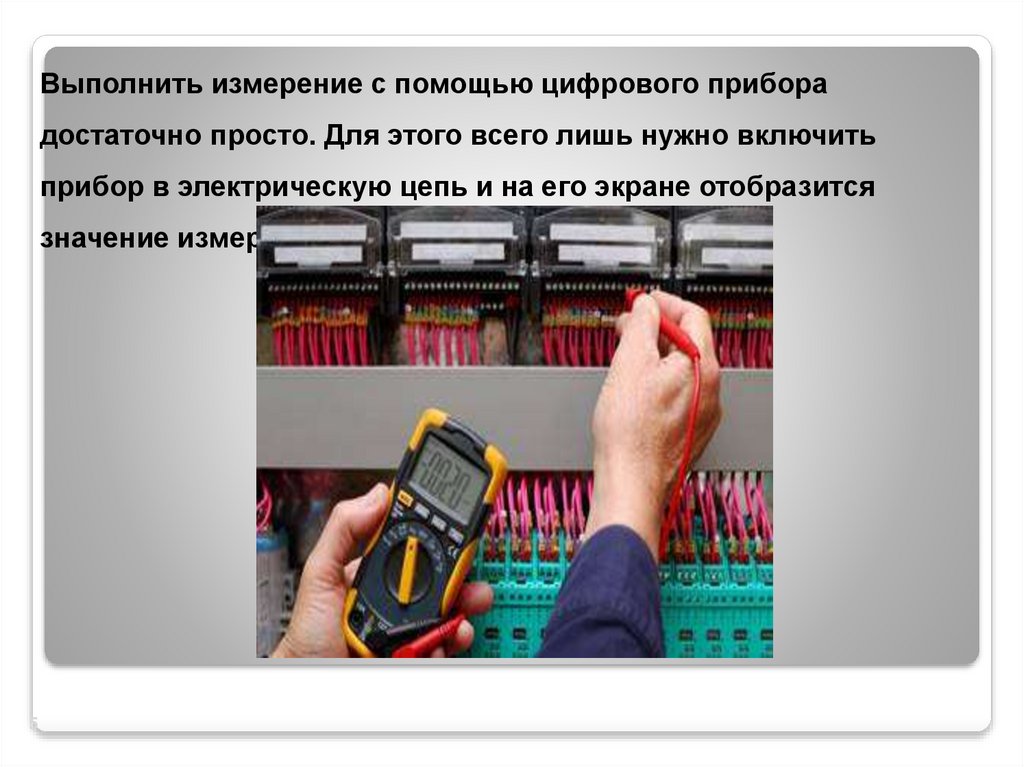

Выполнить измерение с помощью цифрового прибора
достаточно просто. Для этого всего лишь нужно включить
прибор в электрическую цепь и на его экране отобразится
значение измеряемой величины.
5

9.

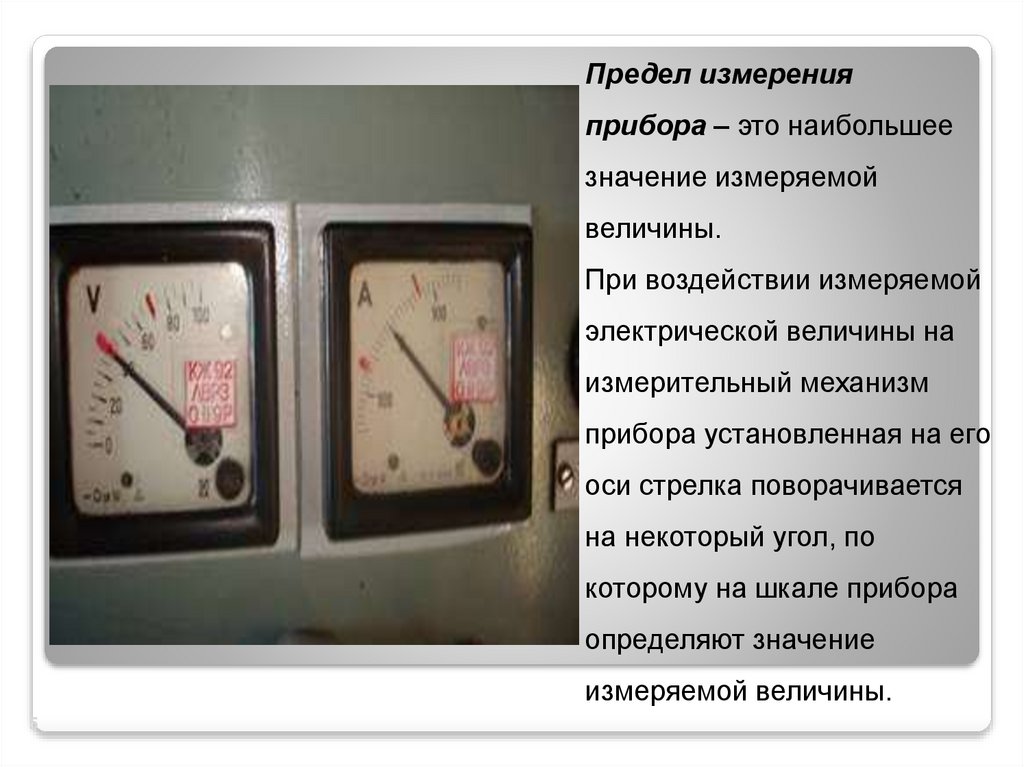

Предел измерения
прибора – это наибольшее
значение измеряемой
величины.
При воздействии измеряемой
электрической величины на
измерительный механизм
прибора установленная на его
оси стрелка поворачивается
на некоторый угол, по
которому на шкале прибора
определяют значение
измеряемой величины.
5

10.

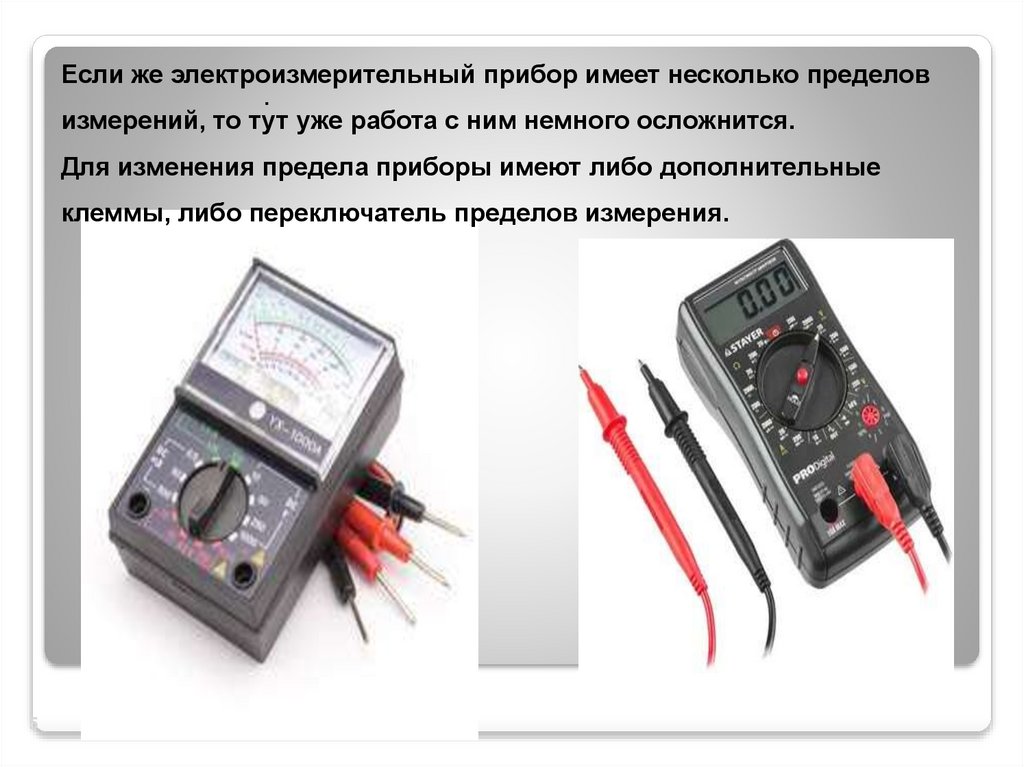

Если же электроизмерительный прибор имеет несколько пределов
.
измерений, то тут уже работа с ним немного осложнится.
Для изменения предела приборы имеют либо дополнительные
клеммы, либо переключатель пределов измерения.
5

11.

6

12.

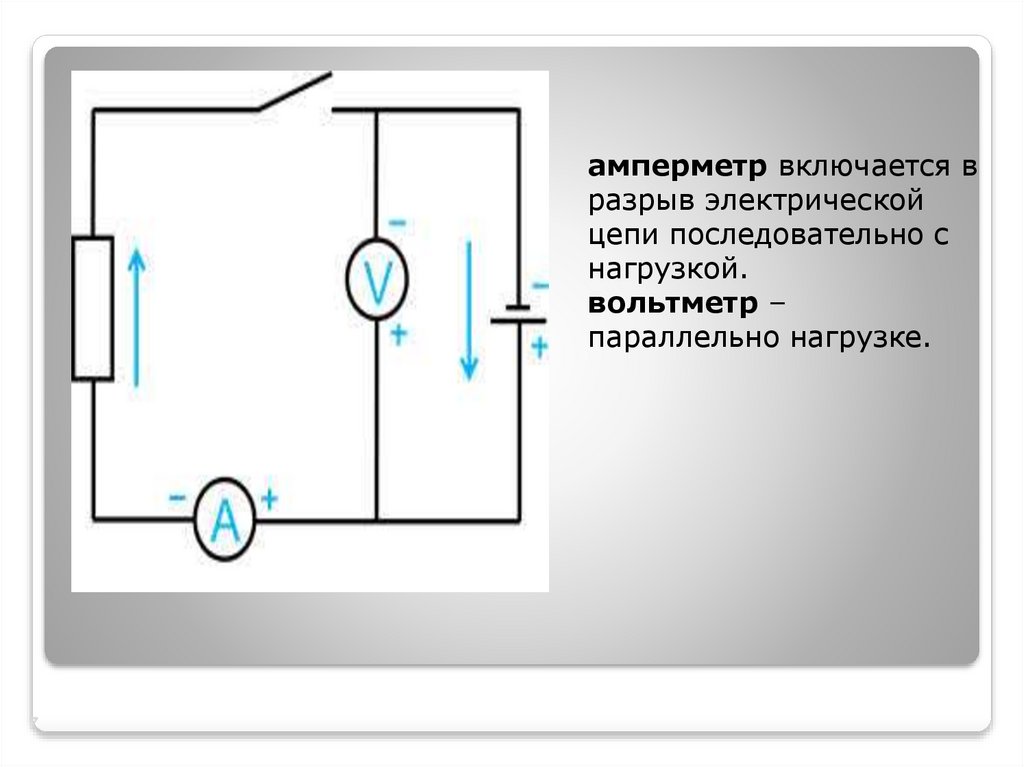

амперметр включается в
разрыв электрической
цепи последовательно с
нагрузкой.
вольтметр –
параллельно нагрузке.
7

13.

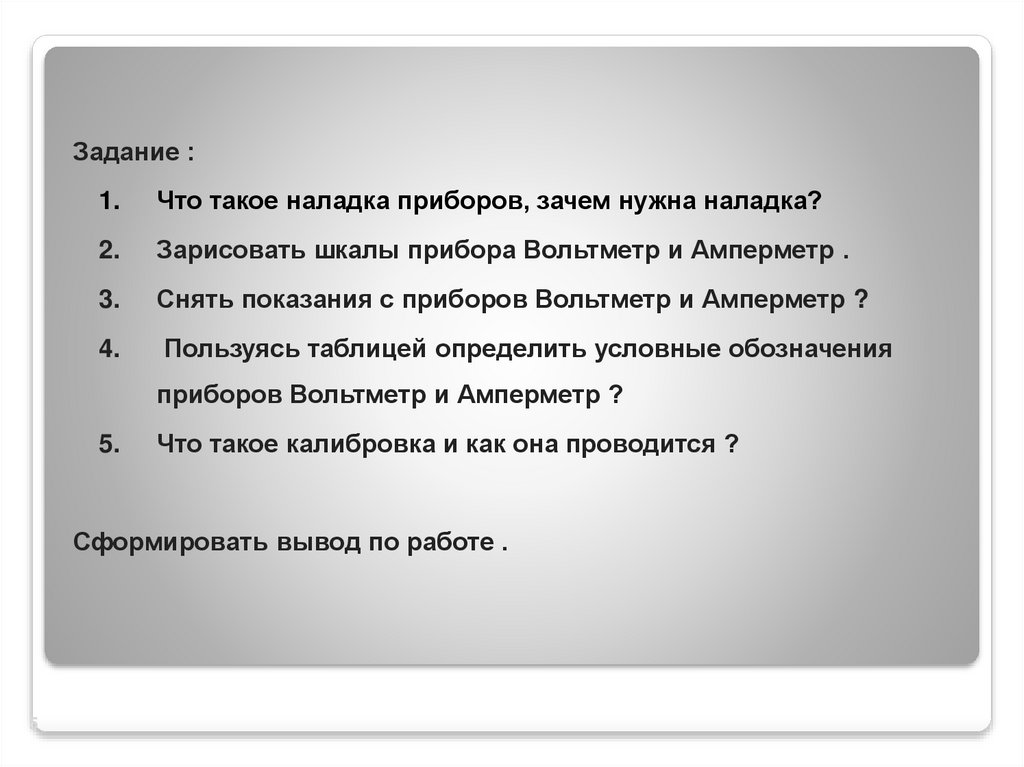

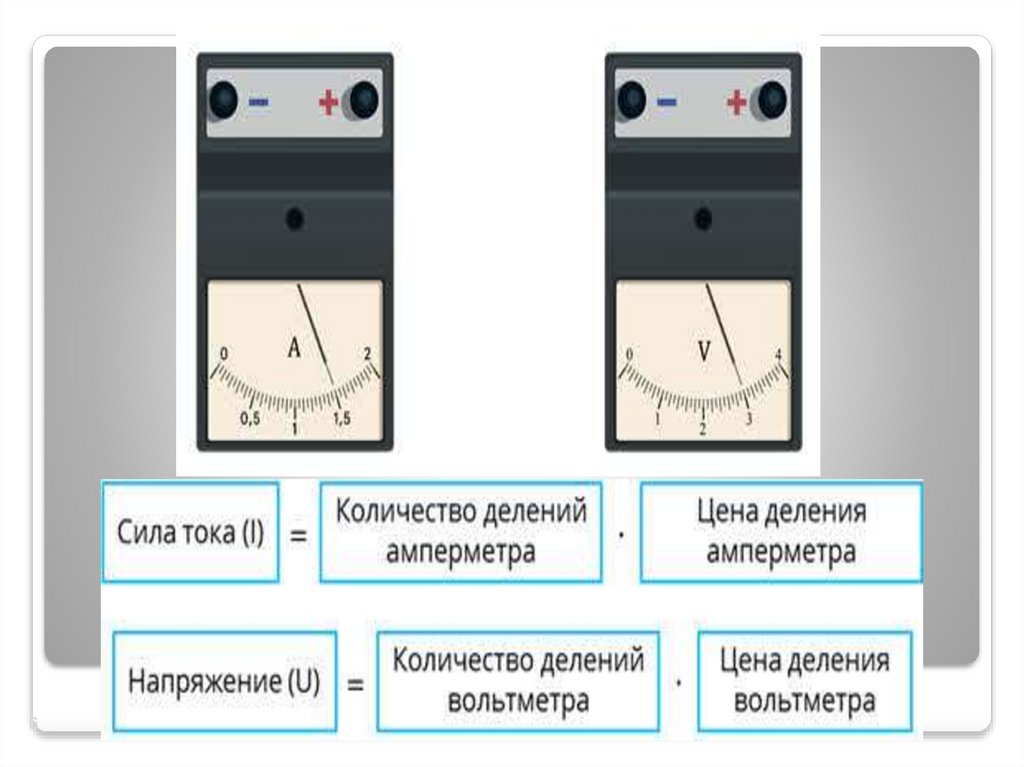

Задание :
1.
Что такое наладка приборов, зачем нужна наладка?
2.

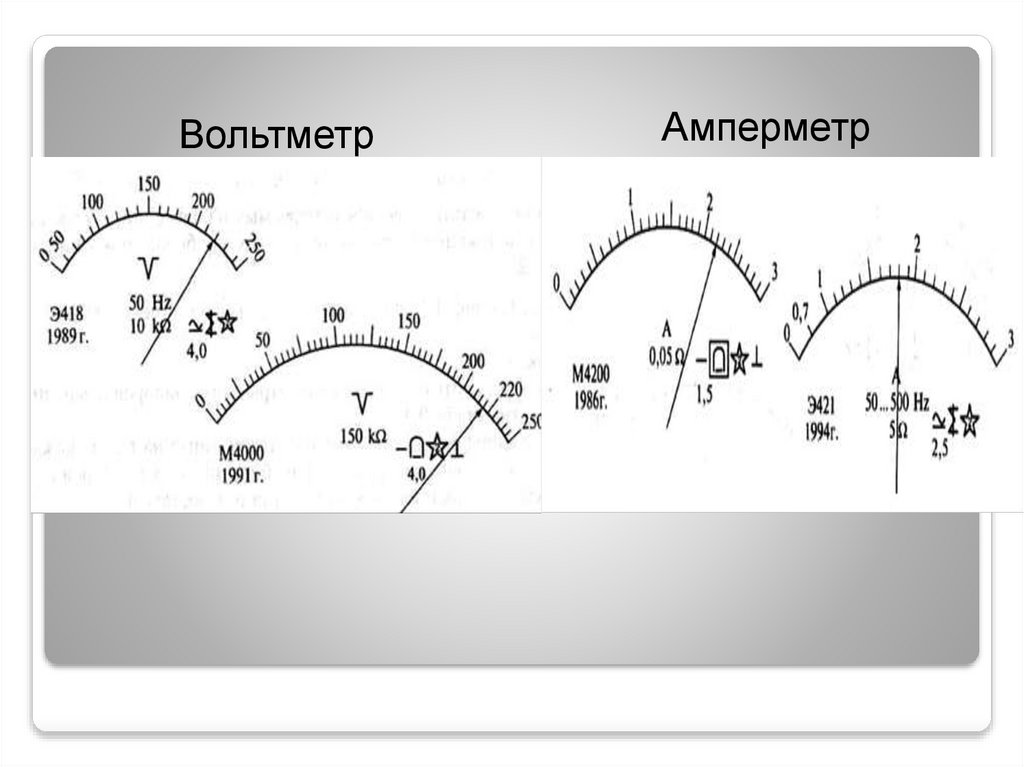

Зарисовать шкалы прибора Вольтметр и Амперметр .
3.
Снять показания с приборов Вольтметр и Амперметр ?
4.
Пользуясь таблицей определить условные обозначения
приборов Вольтметр и Амперметр ?
5.
Что такое калибровка и как она проводится ?
Сформировать вывод по работе .
5

14.

6

15.

Вольтметр
Амперметр

16.

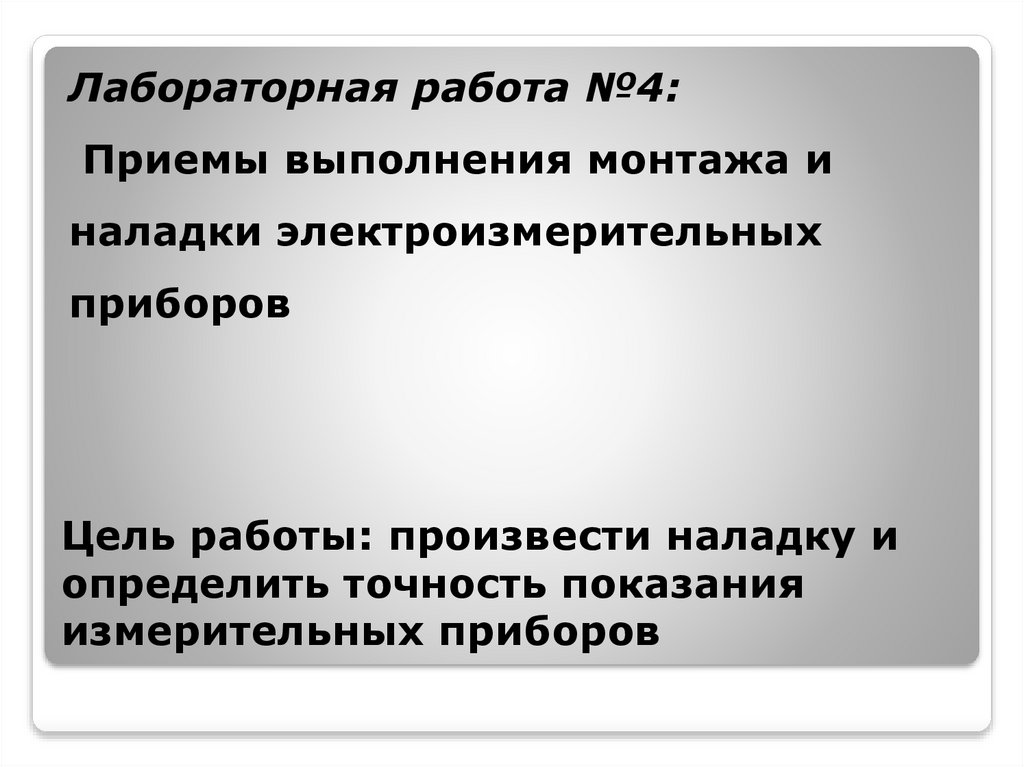

Лабораторная работа №4:
Приемы выполнения монтажа и
наладки электроизмерительных
приборов
Цель работы: произвести наладку и
определить точность показания
измерительных приборов

17.

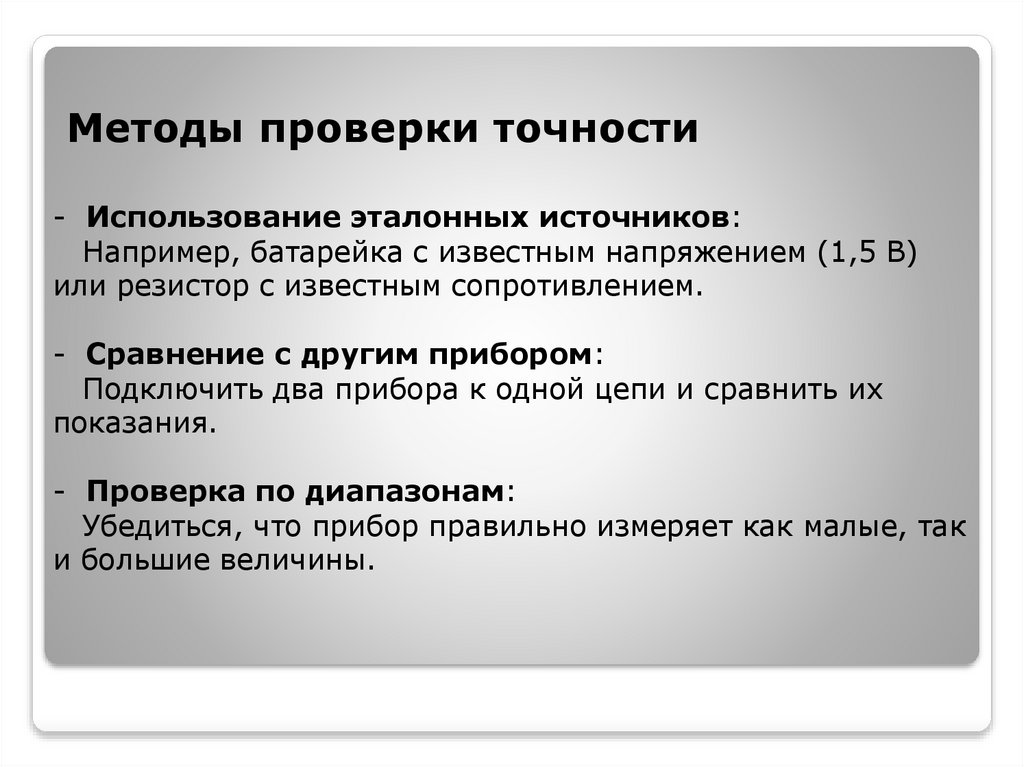

Методы проверки точности
- Использование эталонных источников:
Например, батарейка с известным напряжением (1,5 В)
или резистор с известным сопротивлением.
- Сравнение с другим прибором:
Подключить два прибора к одной цепи и сравнить их
показания.
- Проверка по диапазонам:
Убедиться, что прибор правильно измеряет как малые, так
и большие величины.

18.

Калибровка приборов
Что такое калибровка?
Это процесс настройки прибора, чтобы его показания
соответствовали эталонным значениям.
Калибровка необходима для обеспечения точности и
надежности измерений.
Калибровка включает в себя:
Сравнение показаний прибора с эталонным значением.
Настройку прибора (если это возможно) для устранения
погрешностей.
Документирование результатов калибровки.

19.

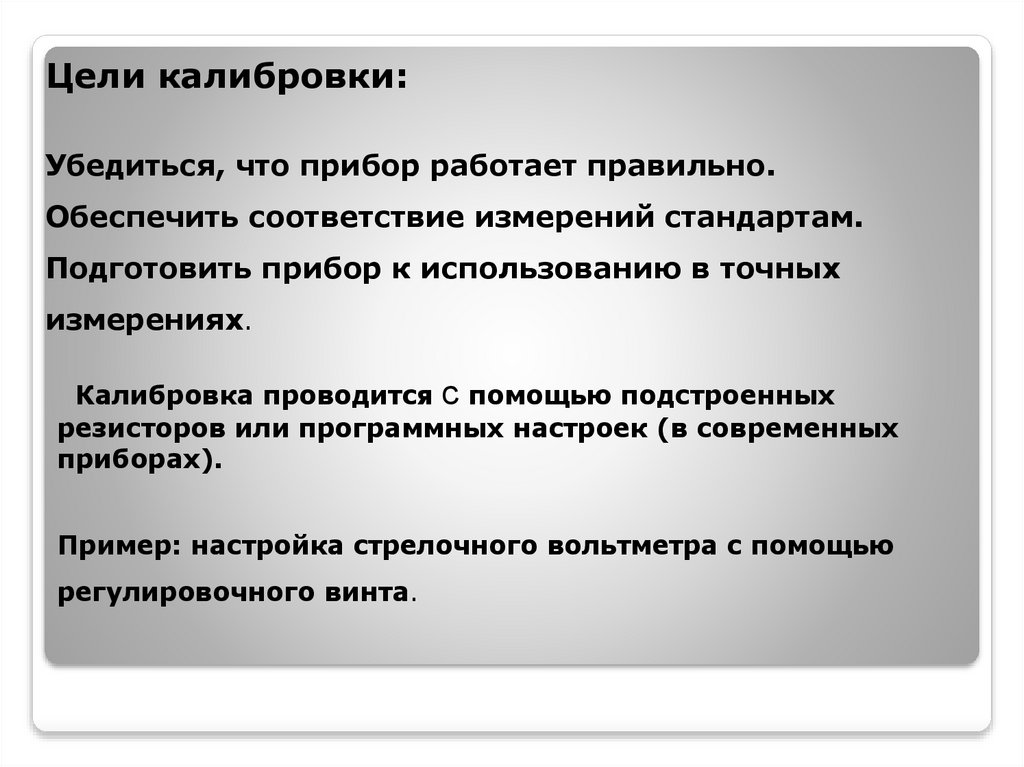

Цели калибровки:
Убедиться, что прибор работает правильно.
Обеспечить соответствие измерений стандартам.
Подготовить прибор к использованию в точных
измерениях.
Калибровка проводится с помощью подстроенных
резисторов или программных настроек (в современных
приборах).
Пример: настройка стрелочного вольтметра с помощью
регулировочного винта.

20.

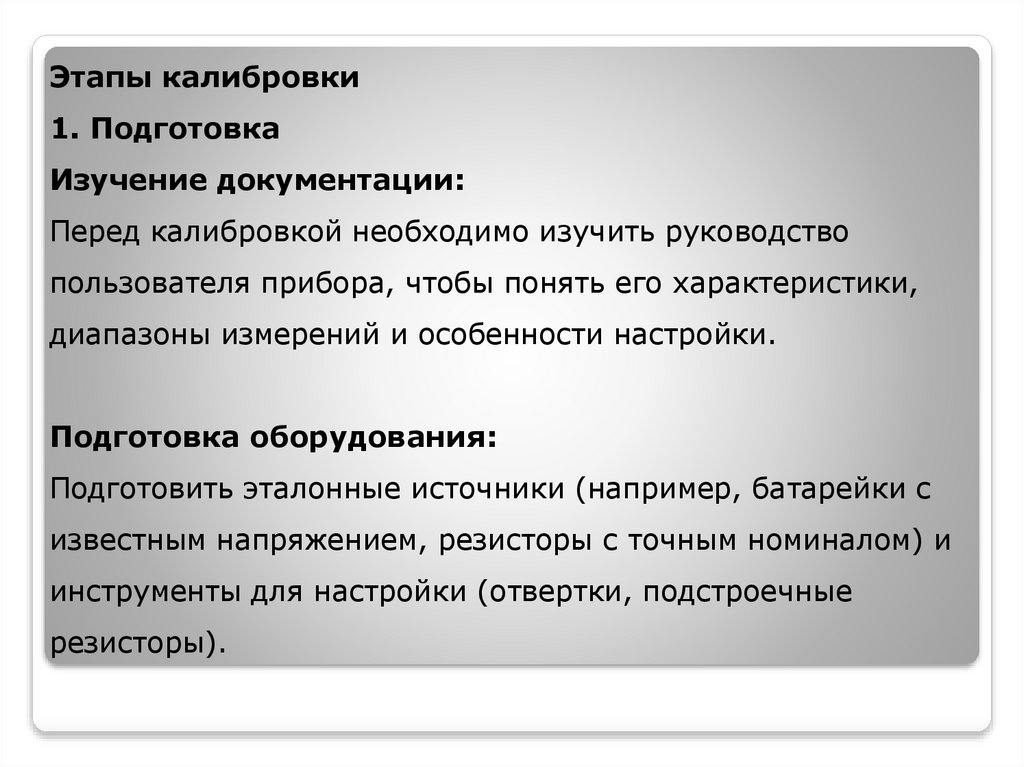

Этапы калибровки
1. Подготовка
Изучение документации:
Перед калибровкой необходимо изучить руководство
пользователя прибора, чтобы понять его характеристики,
диапазоны измерений и особенности настройки.
Подготовка оборудования:
Подготовить эталонные источники (например, батарейки с
известным напряжением, резисторы с точным номиналом) и
инструменты для настройки (отвертки, подстроечные
резисторы).

21.

2. Проверка начальных показаний
Включите прибор и проверьте его показания без
какой-либо настройки.
Сравните показания прибора с эталонным
значением.
Например, измерьте напряжение батарейки с
известным напряжением (1,5 В) .

22.

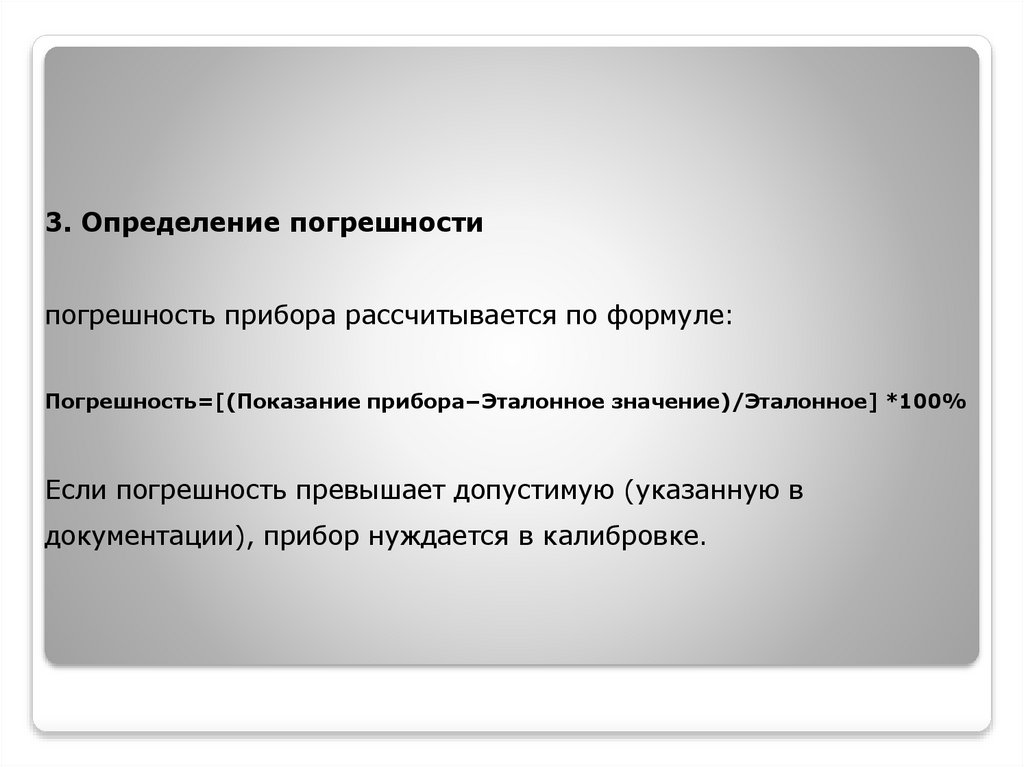

3. Определение погрешности
погрешность прибора рассчитывается по формуле:
Погрешность=[(Показание прибора−Эталонное значение)/Эталонное] *100%
Если погрешность превышает допустимую (указанную в
документации), прибор нуждается в калибровке.

23.

4. Настройка прибора
Механическая настройка:
Для стрелочных приборов используется регулировочный винт,
который изменяет положение стрелки.
Электронная настройка:
В современных приборах настройка выполняется через меню
или с помощью подстроечных резисторов на плате.
Программная настройка:
Некоторые приборы (например, умные счетчики) калибруются
с помощью специального программного обеспечения.

24.

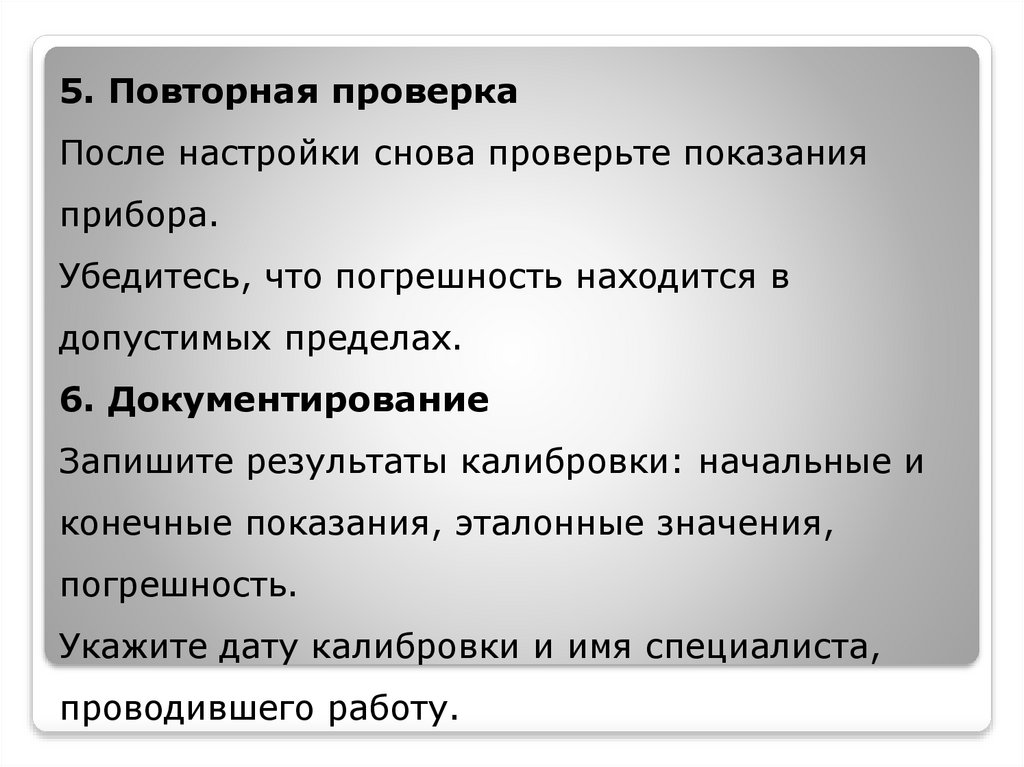

5. Повторная проверка
После настройки снова проверьте показания
прибора.
Убедитесь, что погрешность находится в
допустимых пределах.
6. Документирование
Запишите результаты калибровки: начальные и
конечные показания, эталонные значения,
погрешность.
Укажите дату калибровки и имя специалиста,
проводившего работу.

25.

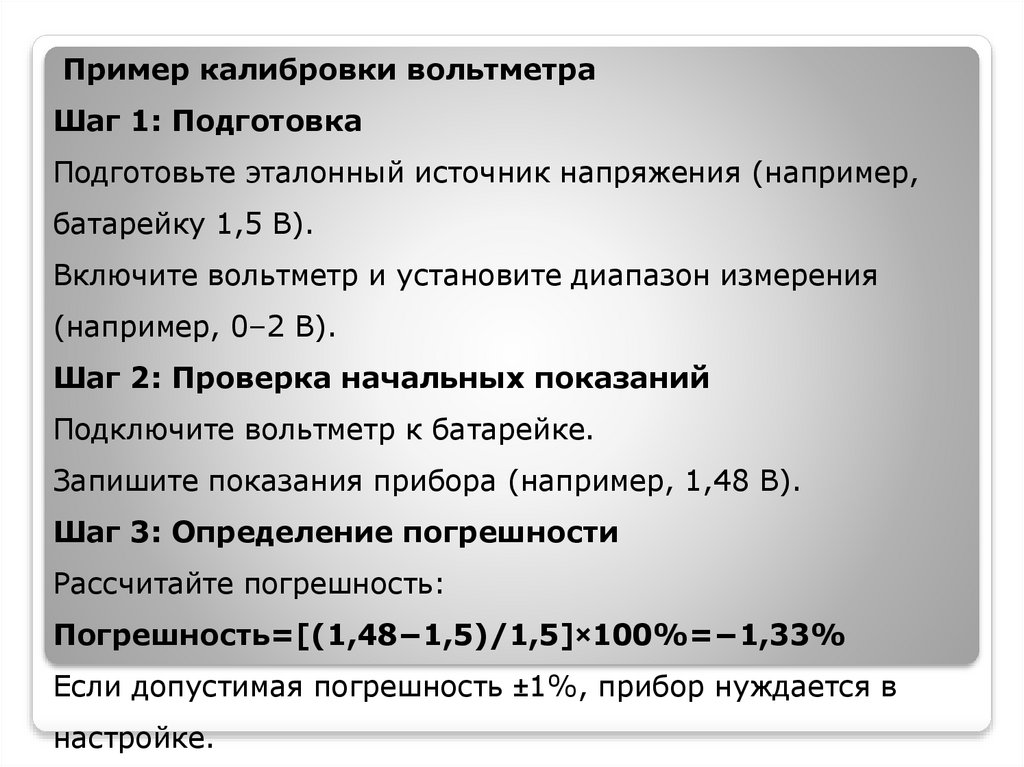

Пример калибровки вольтметра
Шаг 1: Подготовка
Подготовьте эталонный источник напряжения (например,
батарейку 1,5 В).
Включите вольтметр и установите диапазон измерения
(например, 0–2 В).
Шаг 2: Проверка начальных показаний
Подключите вольтметр к батарейке.
Запишите показания прибора (например, 1,48 В).
Шаг 3: Определение погрешности
Рассчитайте погрешность:
Погрешность=[(1,48−1,5)/1,5]×100%=−1,33%
Если допустимая погрешность ±1%, прибор нуждается в
настройке.

26.

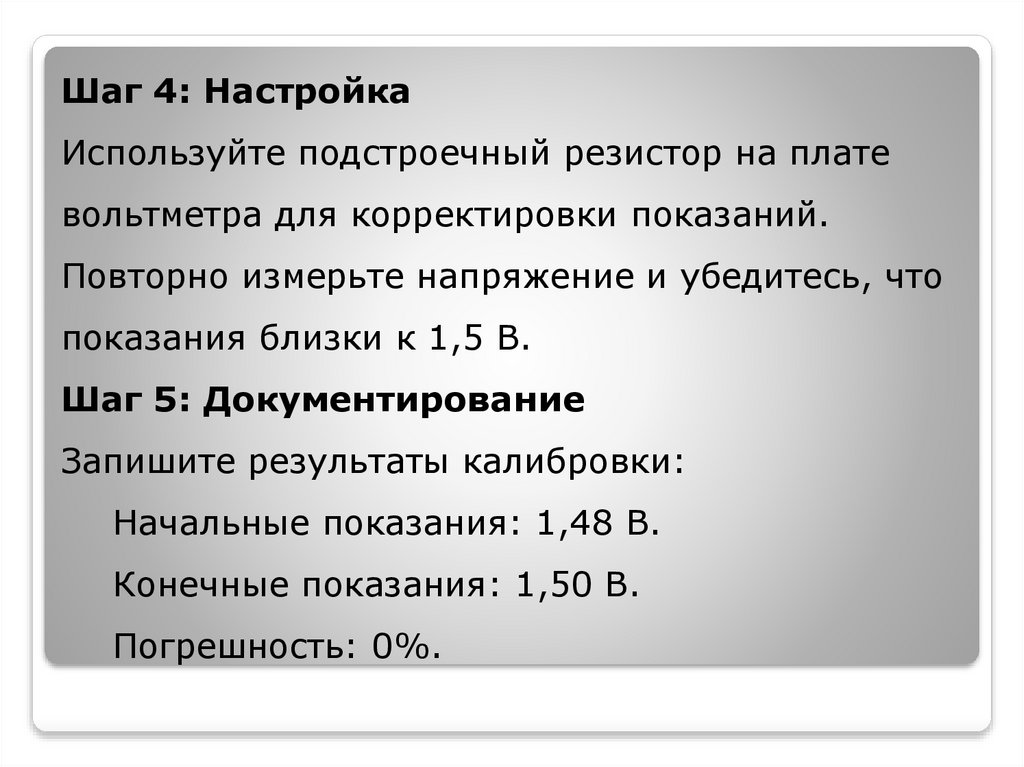

Шаг 4: Настройка
Используйте подстроечный резистор на плате
вольтметра для корректировки показаний.
Повторно измерьте напряжение и убедитесь, что
показания близки к 1,5 В.
Шаг 5: Документирование
Запишите результаты калибровки:
Начальные показания: 1,48 В.
Конечные показания: 1,50 В.
Погрешность: 0%.

27.

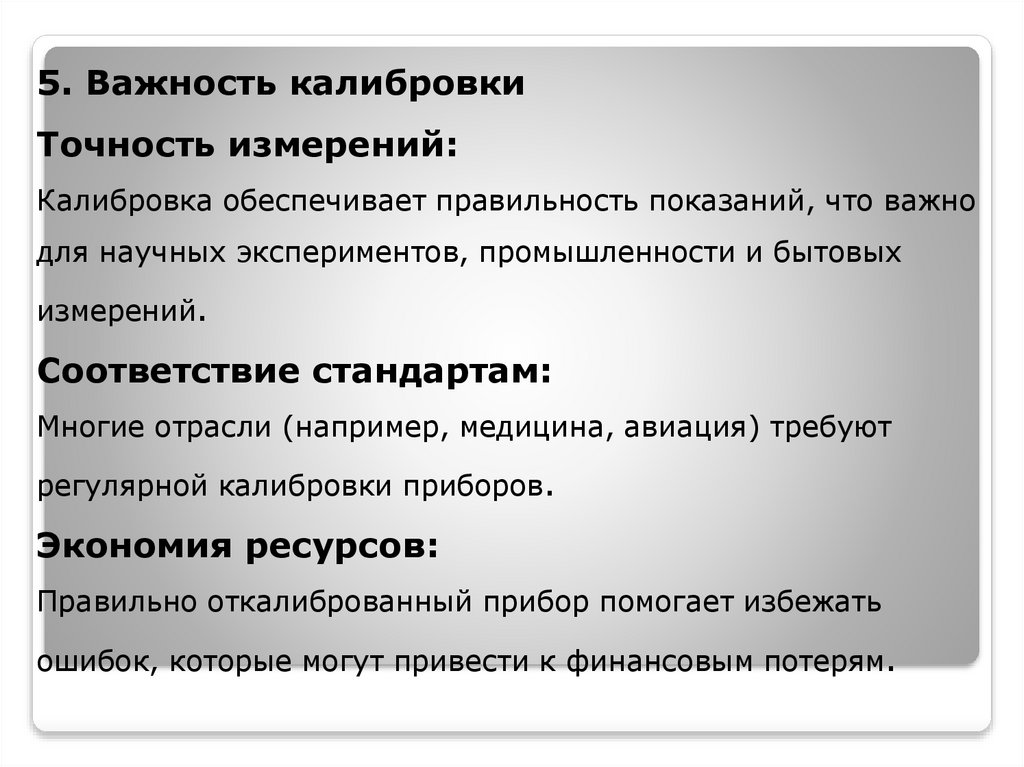

5. Важность калибровки
Точность измерений:
Калибровка обеспечивает правильность показаний, что важно
для научных экспериментов, промышленности и бытовых
измерений.
Соответствие стандартам:
Многие отрасли (например, медицина, авиация) требуют
регулярной калибровки приборов.
Экономия ресурсов:
Правильно откалиброванный прибор помогает избежать
ошибок, которые могут привести к финансовым потерям.
