вкр

1.

Сибирский
государственный
индустриальный
университет
Институт открытого образования
наименование института
Кафедра транспорта и логистики
наименование кафедры
ВЫПУСКНАЯ КВАЛИФИКАЦИОННАЯ РАБОТА
Организация работы углепогрузочной станции Беловская ЦОФ
по обслуживанию обогатительной фабрики
тема выпускной квалификационной работы
Новокузнецк, 2026
Выполнил: обучающийся
гр. ЗТТ-21
Бушилкина К.А.
Ф.И.О.
Руководитель:
к.т.н., доц. Князькина О.В.
Ф.И.О.

2.

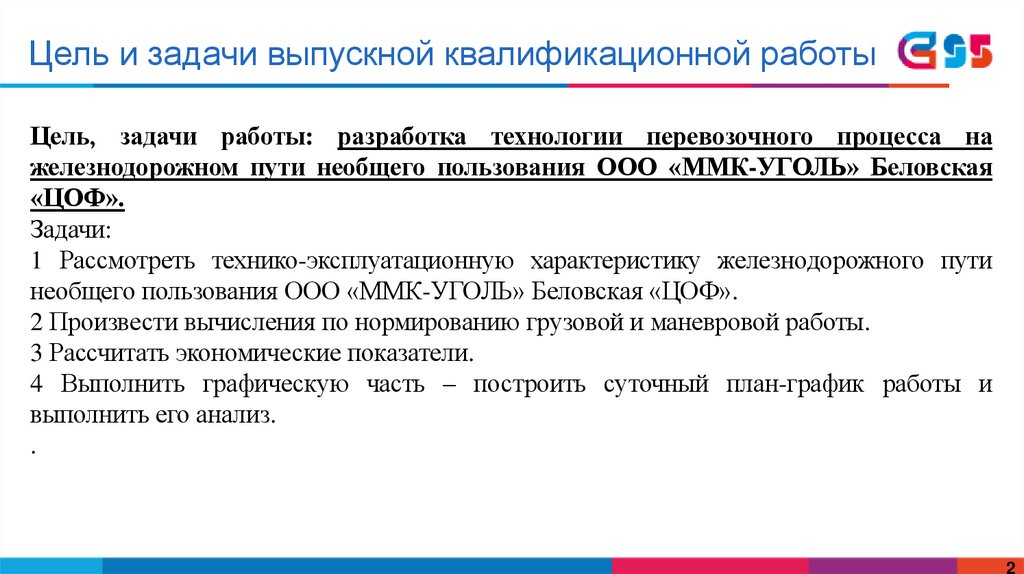

Цель и задачи выпускной квалификационной работы
Цель, задачи работы: разработка технологии перевозочного процесса на
железнодорожном пути необщего пользования ООО «ММК-УГОЛЬ» Беловская
«ЦОФ».
Задачи:
1 Рассмотреть технико-эксплуатационную характеристику железнодорожного пути
необщего пользования ООО «ММК-УГОЛЬ» Беловская «ЦОФ».
2 Произвести вычисления по нормированию грузовой и маневровой работы.
3 Рассчитать экономические показатели.
4 Выполнить графическую часть – построить суточный план-график работы и
выполнить его анализ.
.
2

3.

Ситуационный план
3

4.

Схема путевого развития станции «ЦОФ».
4

5.

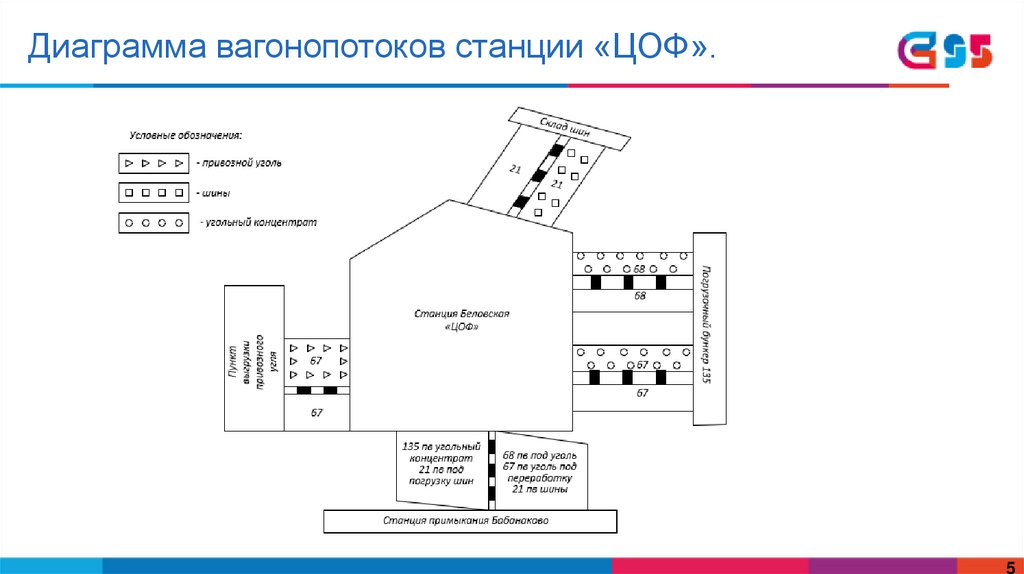

Диаграмма вагонопотоков станции «ЦОФ».
5

6.

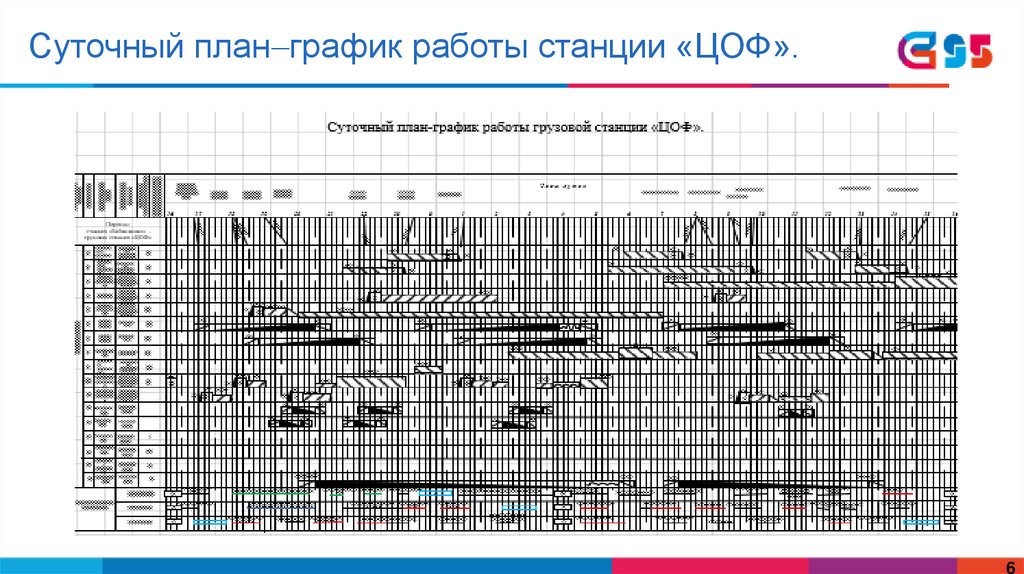

Суточный план график работы станции «ЦОФ».
6

7.

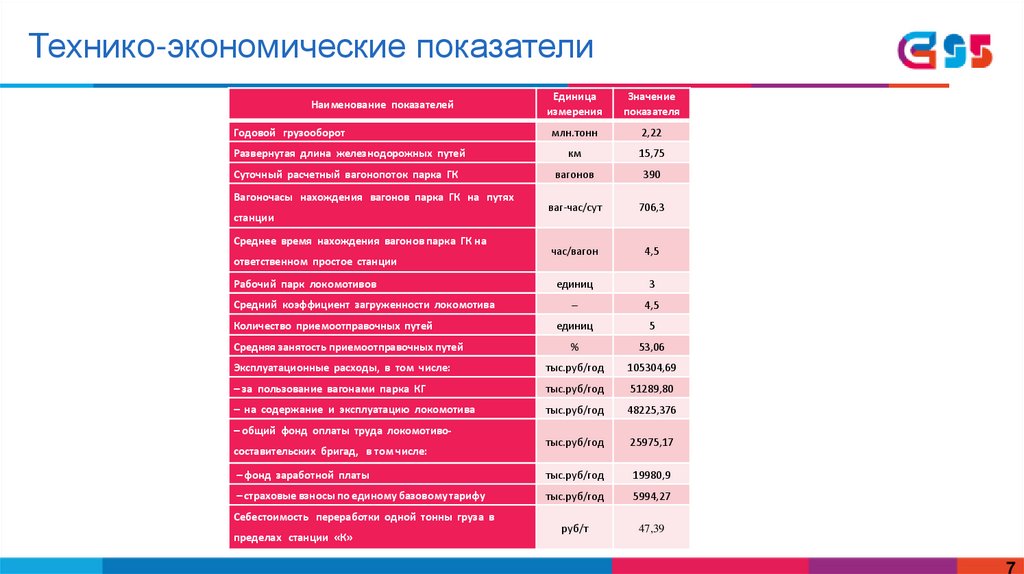

Технико-экономические показатели
Наименование показателей
Годовой грузооборот
Единица
измерения
Значение
показателя
млн.тонн
2,22
Развернутая длина железнодорожных путей
км
15,75
Суточный расчетный вагонопоток парка ГК
вагонов
390
ваг-час/сут
706,3
час/вагон
4,5
единиц
3
–
4,5
Вагоночасы нахождения вагонов парка ГК на путях
станции
Среднее время нахождения вагонов парка ГК на
ответственном простое станции
Рабочий парк локомотивов
Средний коэффициент загруженности локомотива
Количество приемоотправочных путей
единиц
5
Средняя занятость приемоотправочных путей
%
53,06
Эксплуатационные расходы, в том числе:
тыс.руб/год
105304,69
– за пользование вагонами парка КГ
тыс.руб/год
51289,80
– на содержание и эксплуатацию локомотива
тыс.руб/год
48225,376
тыс.руб/год
25975,17
– фонд заработной платы
тыс.руб/год
19980,9
– страховые взносы по единому базовому тарифу
тыс.руб/год
5994,27
руб/т
47,39
– общий фонд оплаты труда локомотивосоставительских бригад, в том числе:
Себестоимость переработки одной тонны груза в
пределах станции «К»
7

8.

Выводы
Анализ показал, что станция справляется с заданным объемом перевозок.
Суточный вагонооборот станции составляет – 312 вагонов в сутки. Вагоночасы
нахождения вагонов парка на путях углепогрузочной станции составляют –
702,6 вагоночасов, среднее время нахождения вагона на станции – 4,5 часа. В
8
