Вводный курс Слесарь-сборщик

1. Вводный курс «Слесарь-сборщик»

2. Конструкторская документация

3.

Конструкторская документация
(КД) — графические и
текстовые документы которые
определяют состав и устройство
изделия и содержат необходимые
данные для его изготовления,
эксплуатации и ремонта.

4.

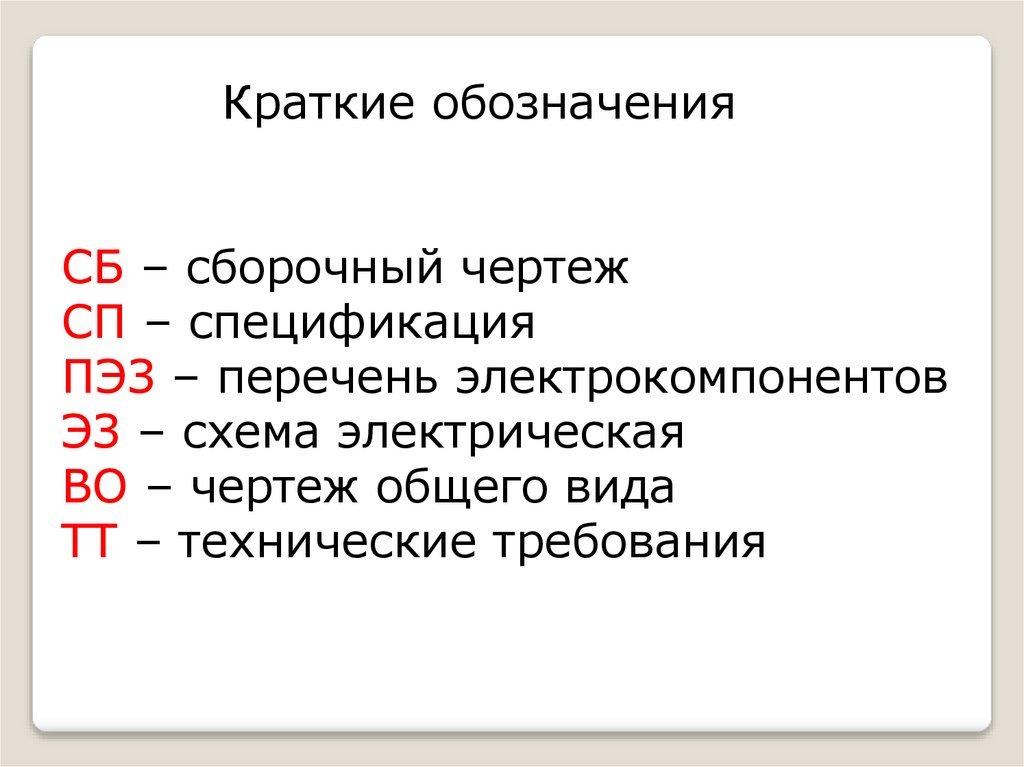

Краткие обозначения
СБ – сборочный чертеж
СП – спецификация
ПЭЗ – перечень электрокомпонентов
ЭЗ – схема электрическая
ВО – чертеж общего вида
ТТ – технические требования

5.

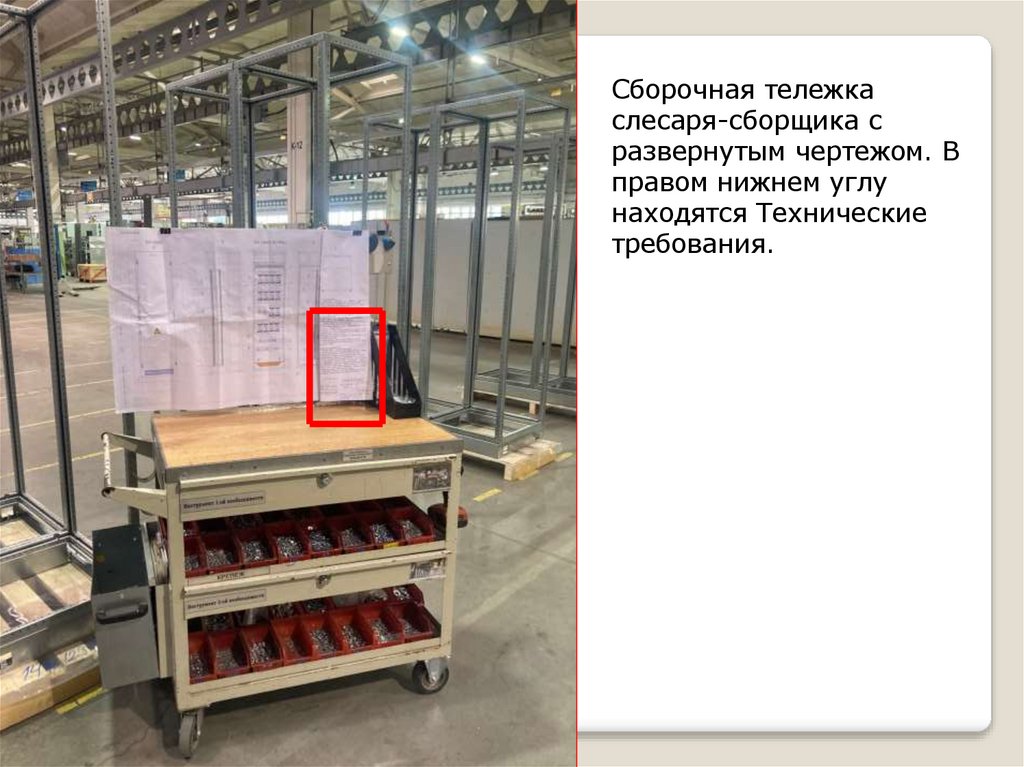

Сборочная тележка
слесаря-сборщика с
развернутым чертежом. В
правом нижнем углу
находятся Технические
требования.

6.

Технические требования
Работа с документацией
начинается с ознакомления
с Т.Т. Указана степень
защиты, маркировка шин,
важные детали доработки.

7.

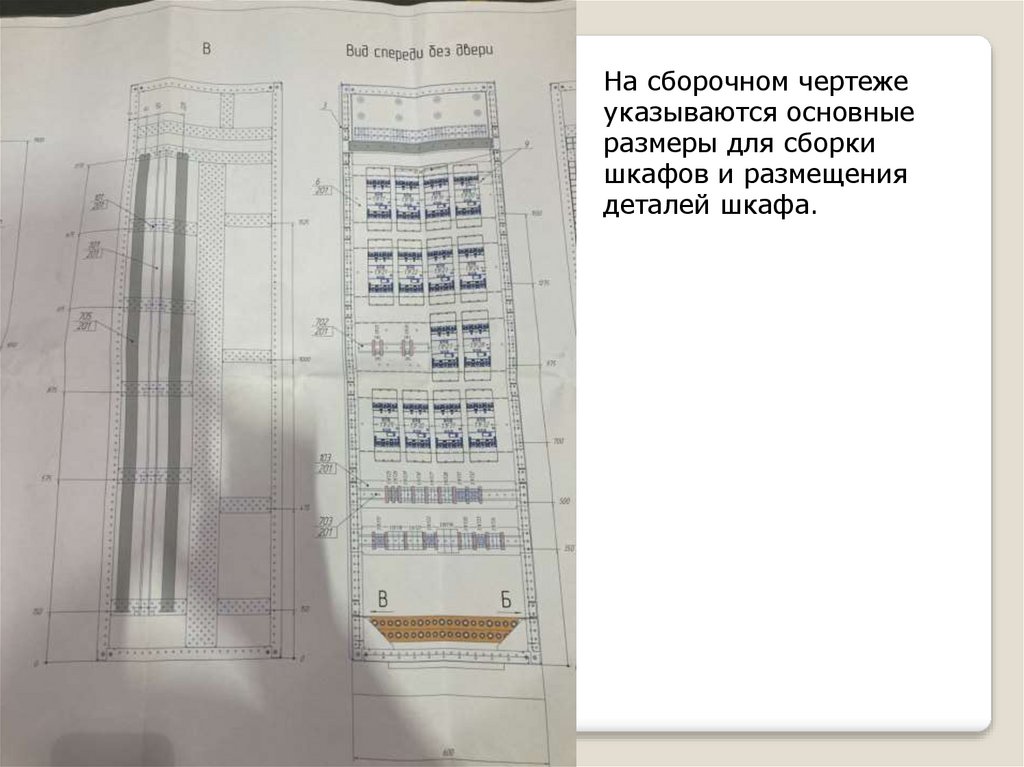

На сборочном чертеже
указываются основные
размеры для сборки
шкафов и размещения
деталей шкафа.

8.

Указаны позиционные

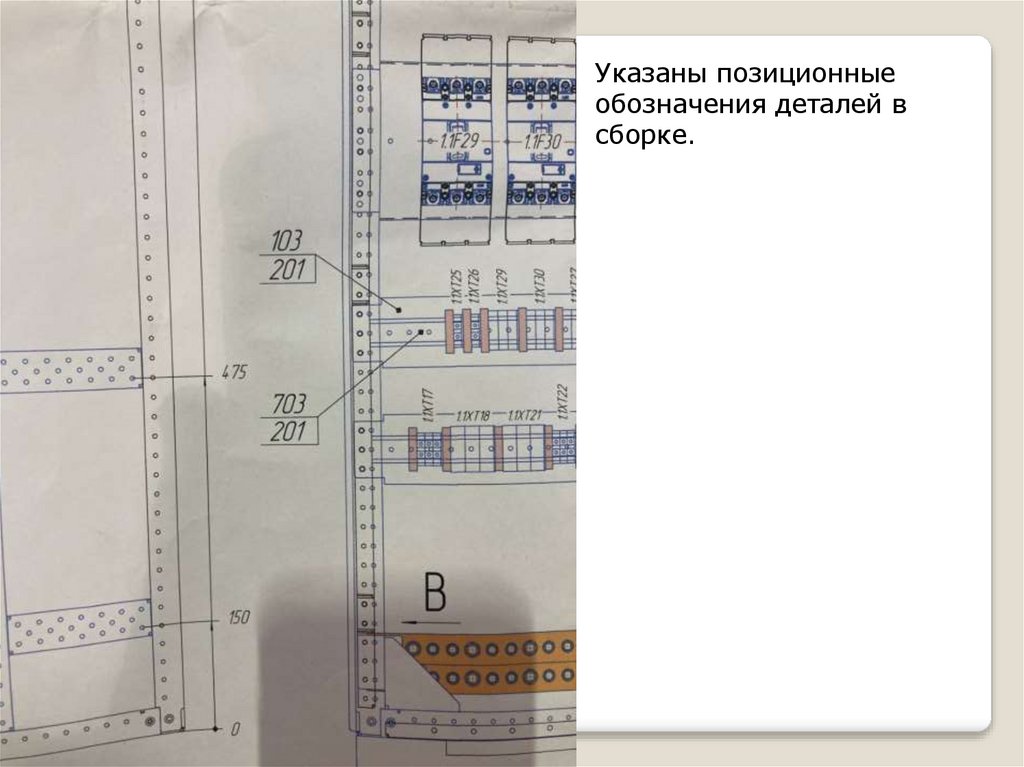

обозначения деталей в
сборке.

9.

Указаны маркировочные
надписи согласно
перечню
электрокомпонентов
шкафа.

10.

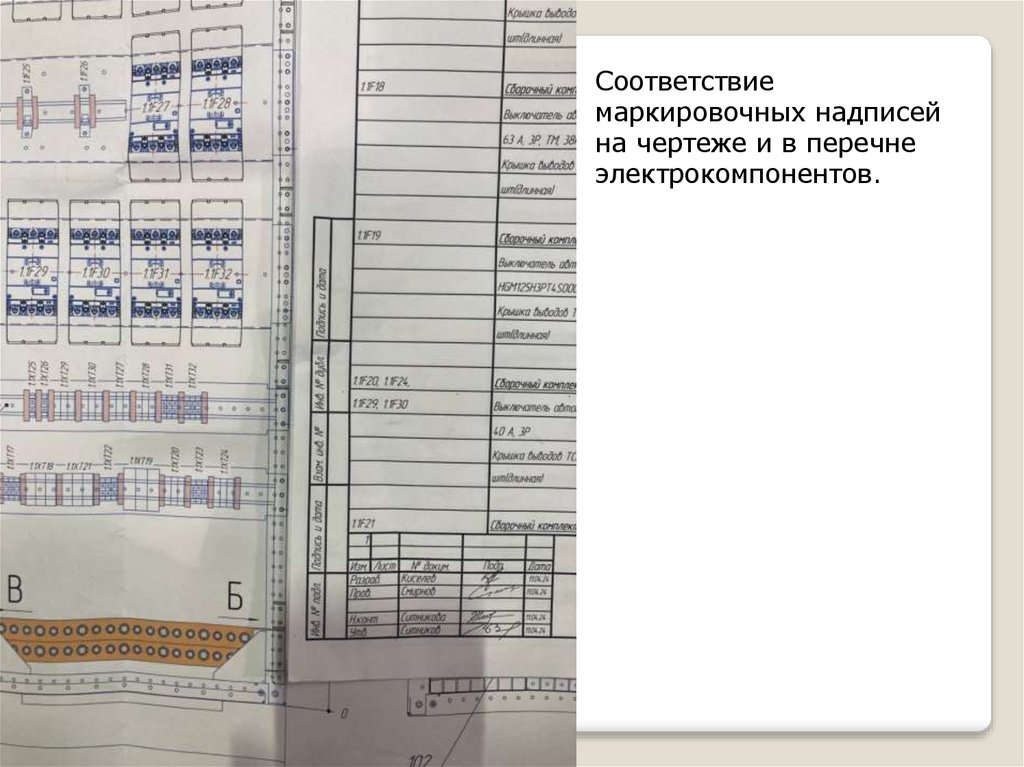

Соответствие
маркировочных надписей
на чертеже и в перечне
электрокомпонентов.

11.

Перечень
электрокомпонентов.
Панель 1.

12.

Сброчный чертеж. Номер
заказа и номер сборочного
чертежа.

13.

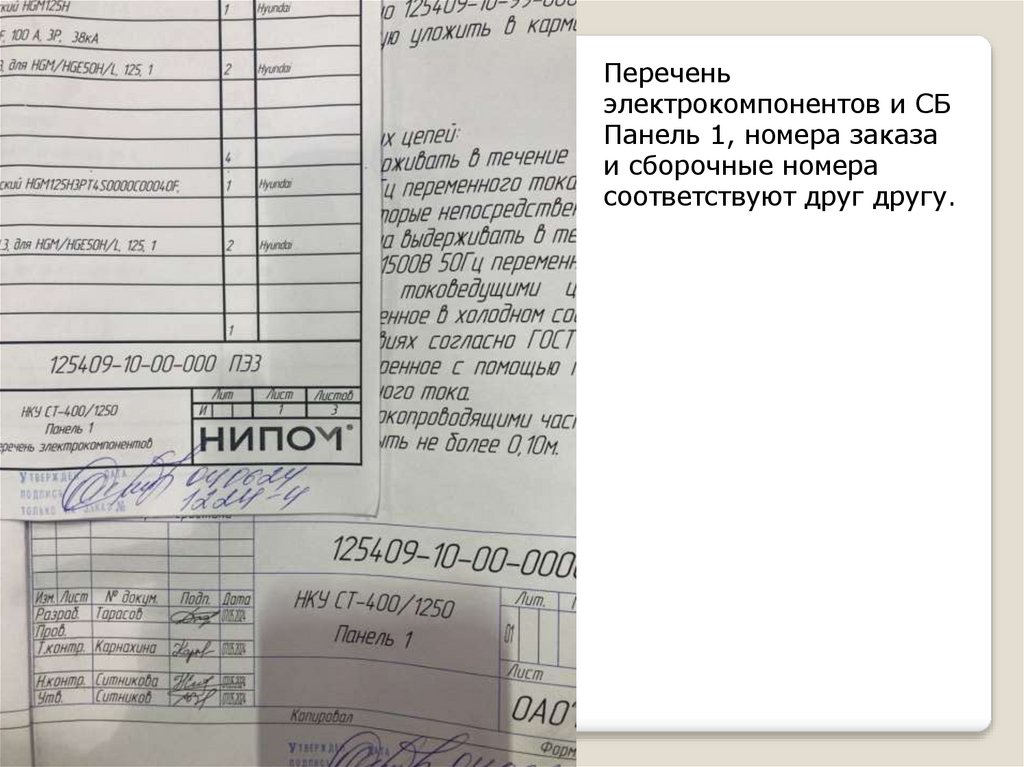

Перечень
электрокомпонентов и СБ
Панель 1, номера заказа
и сборочные номера
соответствуют друг другу.

14.

Спецификация на шкаф.
Содержит перечень всех
сборочных единиц в
шкафу и что в них
входит, из чего состоят.

15.

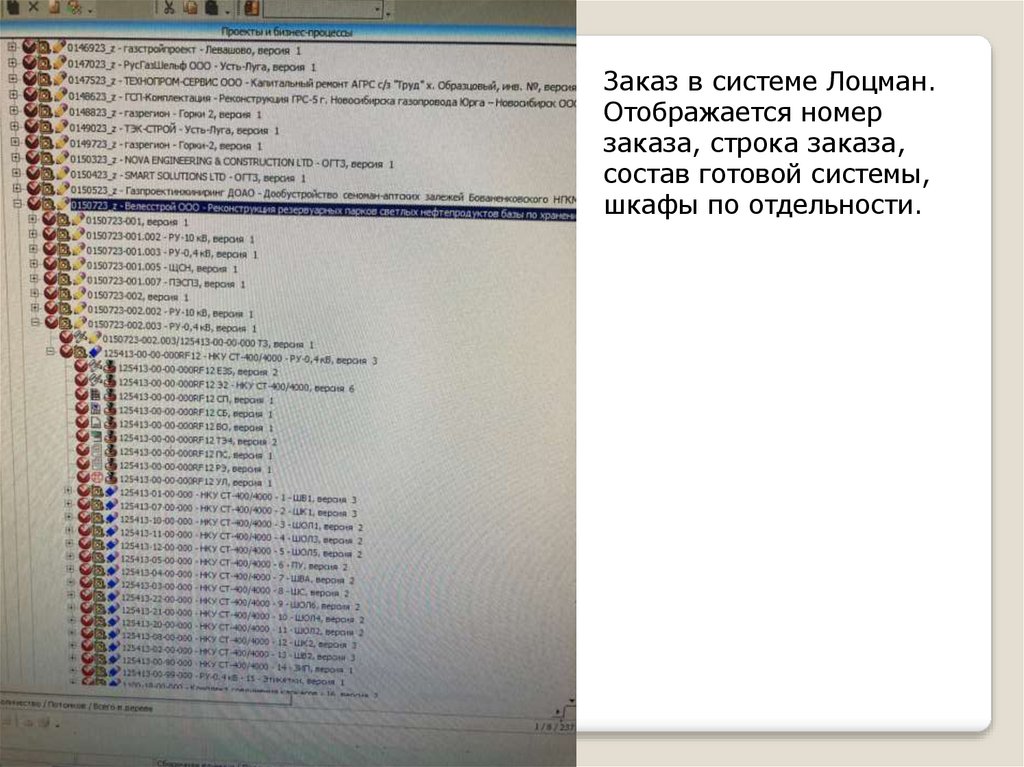

Заказ в системе Лоцман.
Отображается номер
заказа, строка заказа,
состав готовой системы,
шкафы по отдельности.

16. Сборочные детали

17.

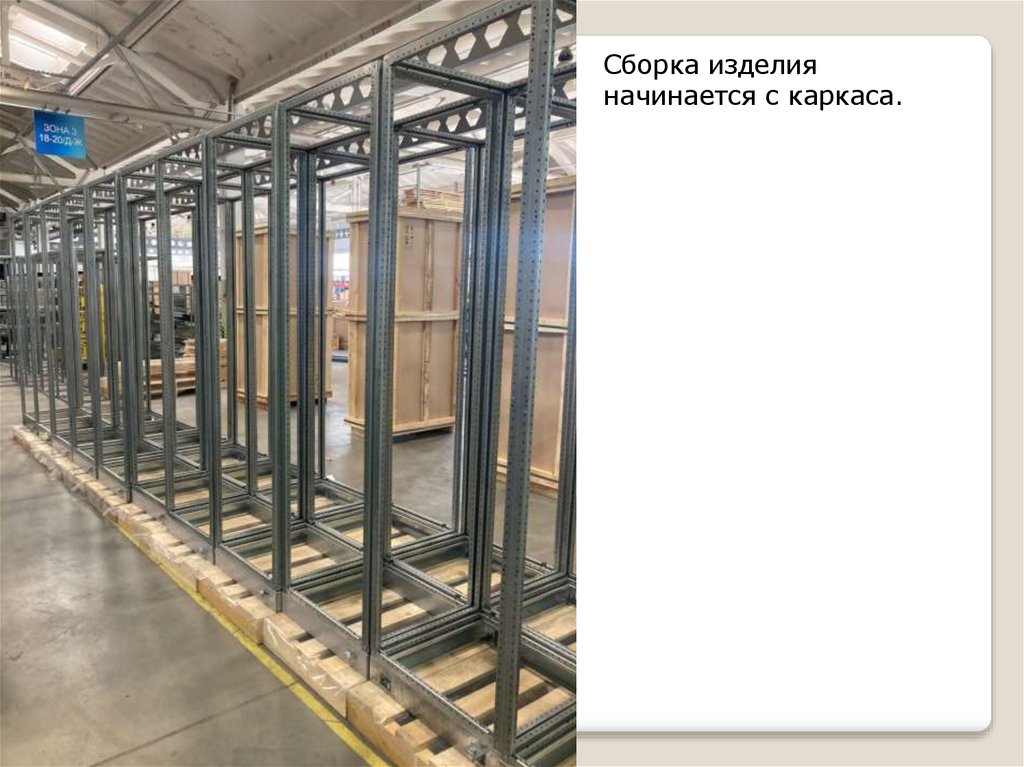

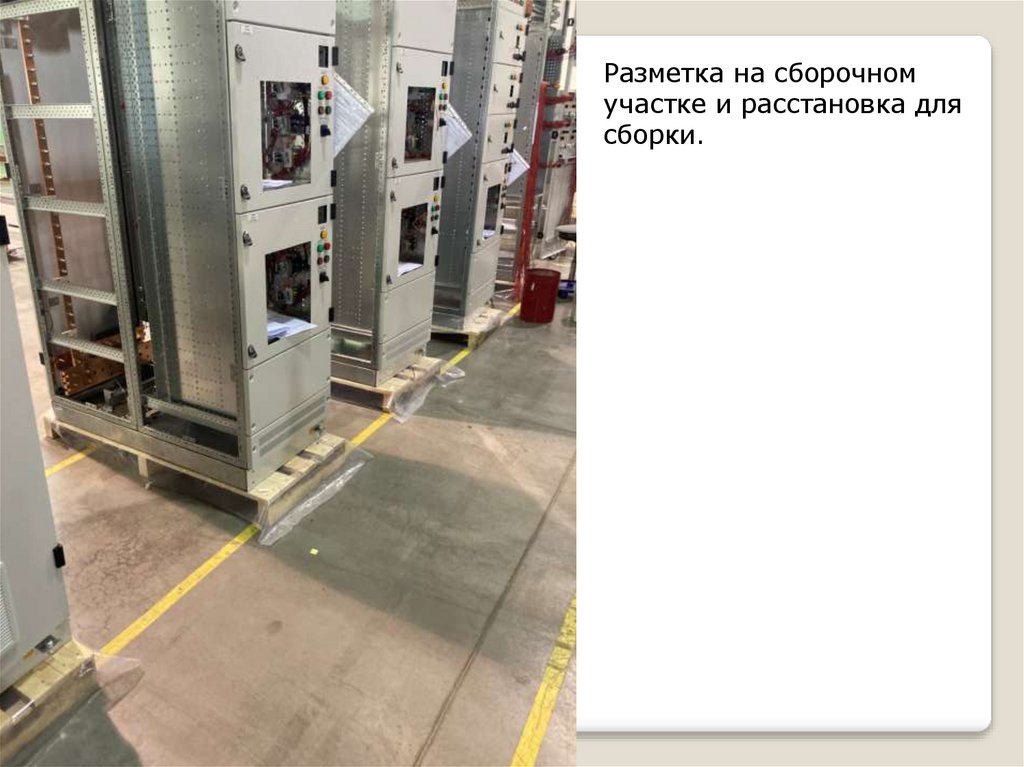

Сборка изделия
начинается с каркаса.

18.

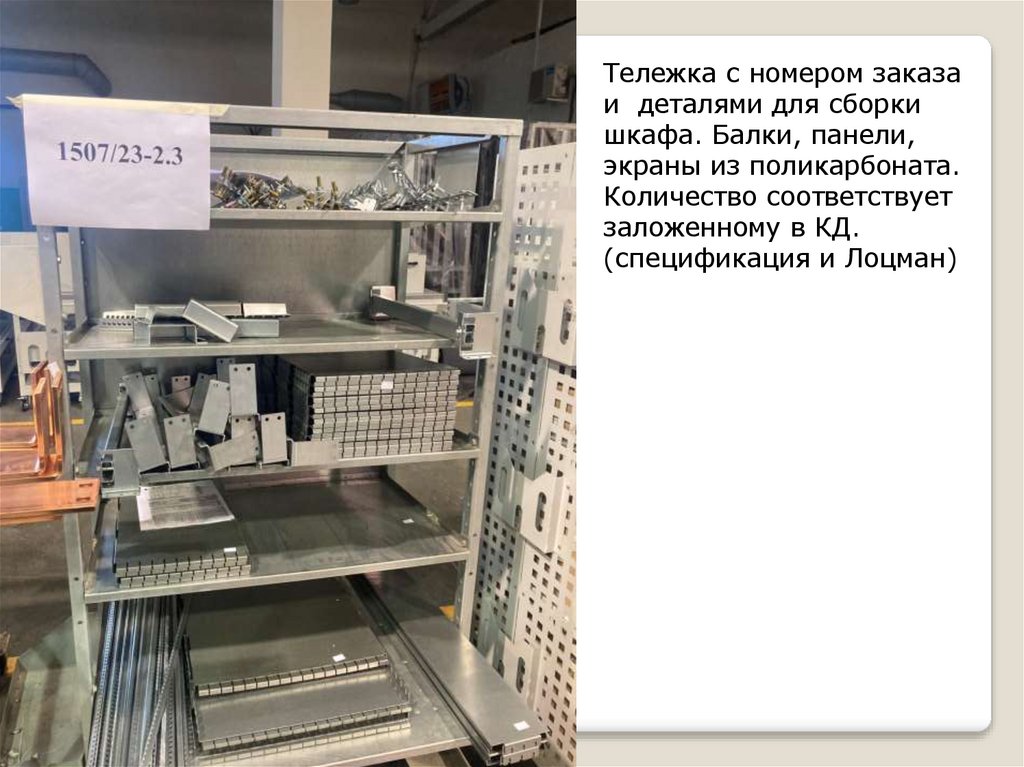

Тележка с номером заказа
и деталями для сборки
шкафа. Балки, панели,
экраны из поликарбоната.
Количество соответствует
заложенному в КД.
(спецификация и Лоцман)

19.

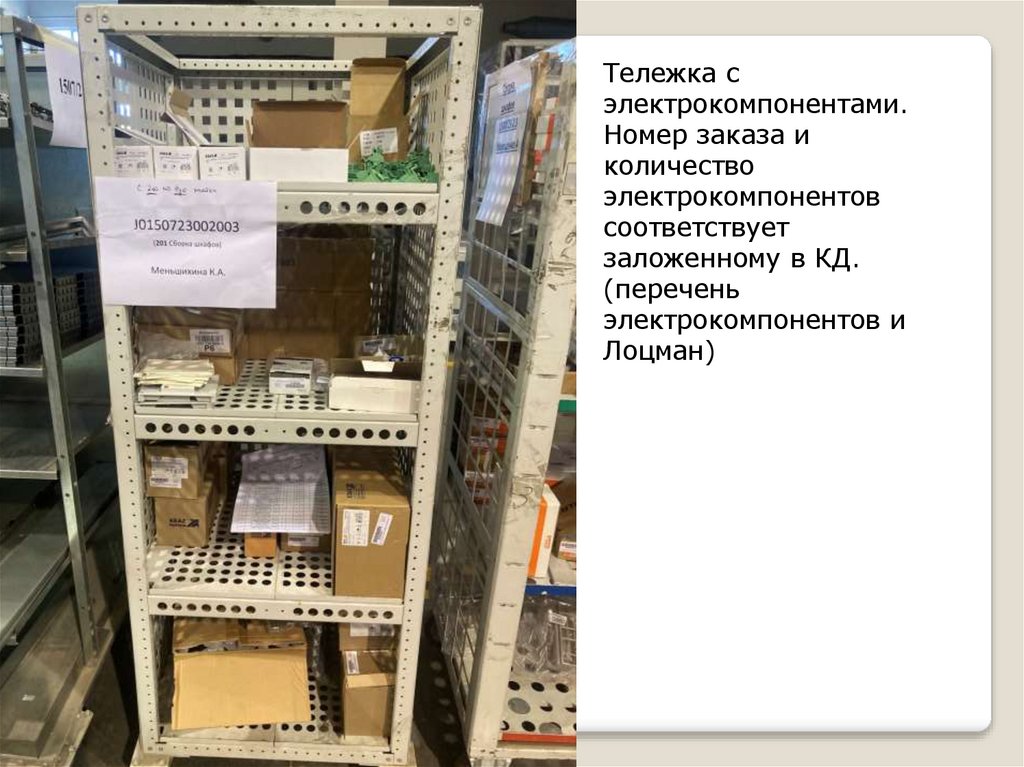

Тележка с
электрокомпонентами.
Номер заказа и
количество
электрокомпонентов
соответствует
заложенному в КД.
(перечень
электрокомпонентов и
Лоцман)

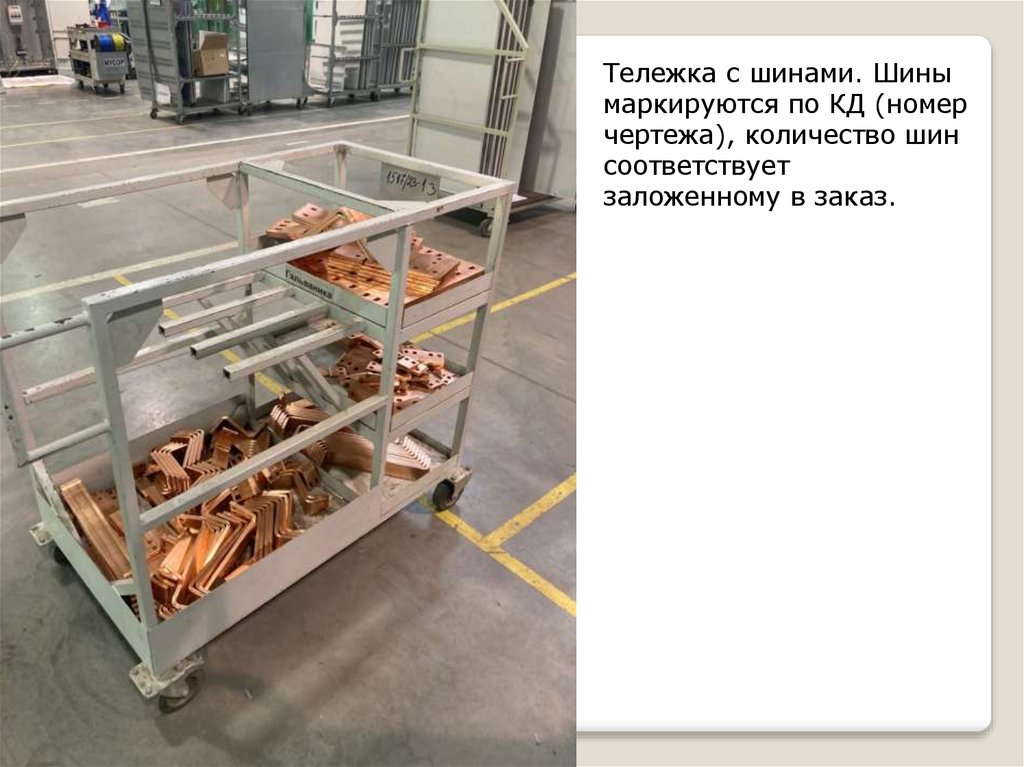

20.

Тележка с шинами. Шины
маркируются по КД (номер
чертежа), количество шин
соответствует
заложенному в заказ.

21.

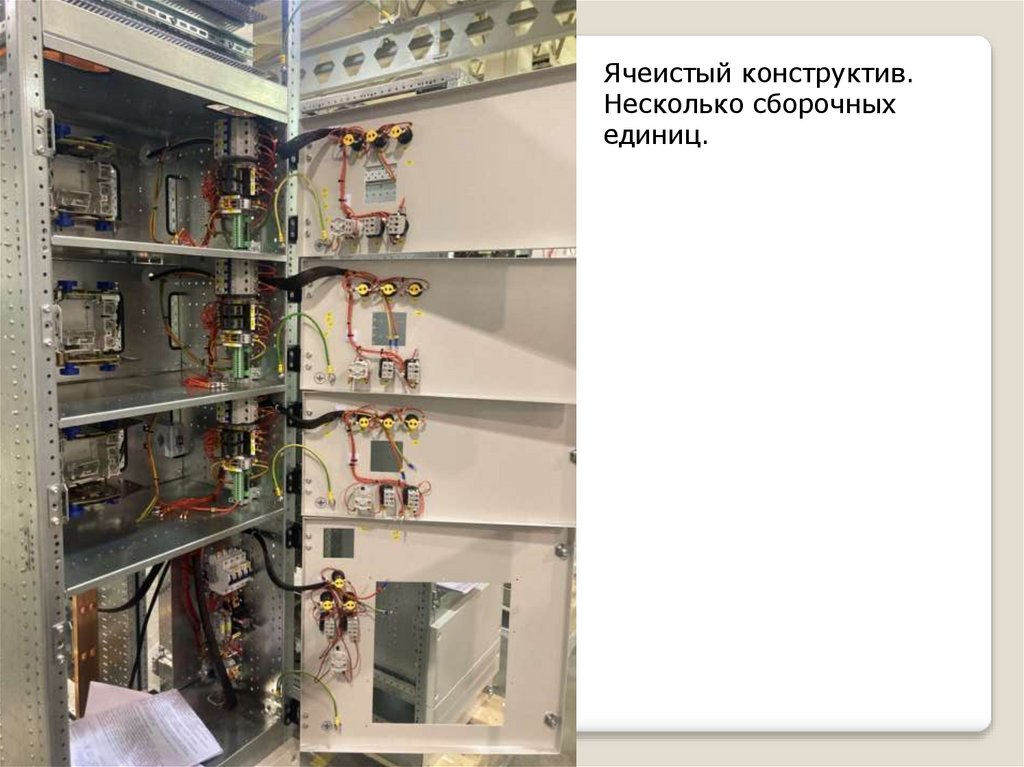

Ячеистый конструктив.
Несколько сборочных
единиц.

22.

Ячейка управления как
сборочная единица.

23.

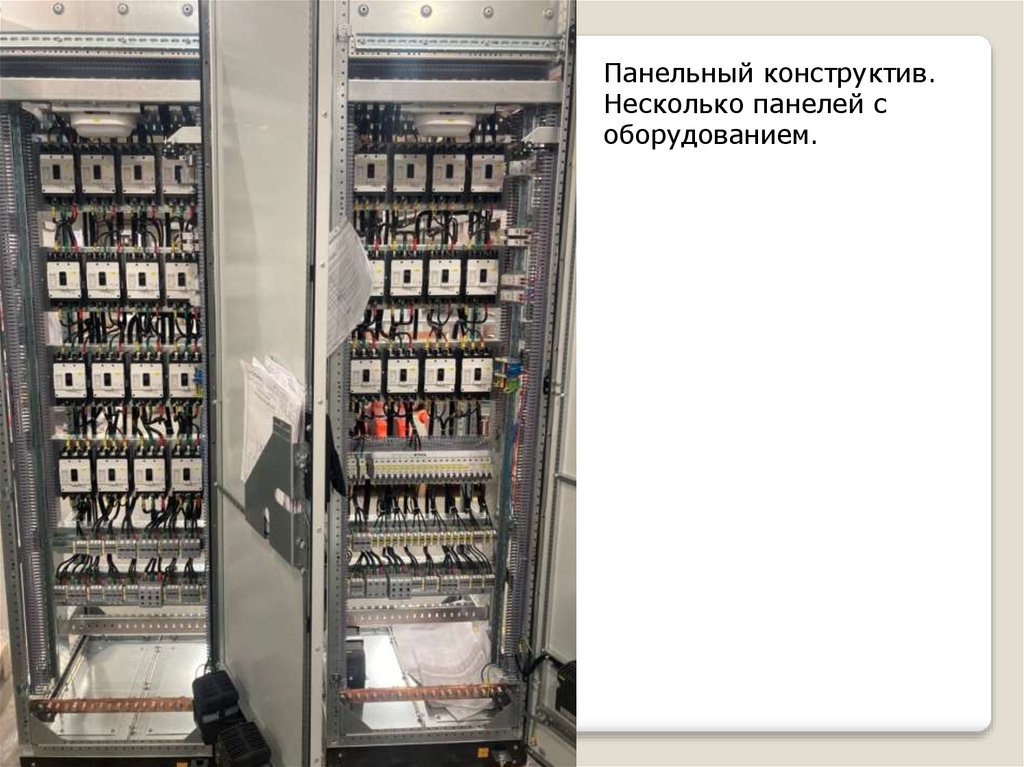

Панельный конструктив.
Несколько панелей с
оборудованием.

24.

Модульный конструктив.
Несколько свободно
вынимающихся
сборочных единиц.

25. Крепежные изделия

26.

Размещение, сортировка
и хранение крепежных
элементов
осуществляется в системе
КАНБАН.

27.

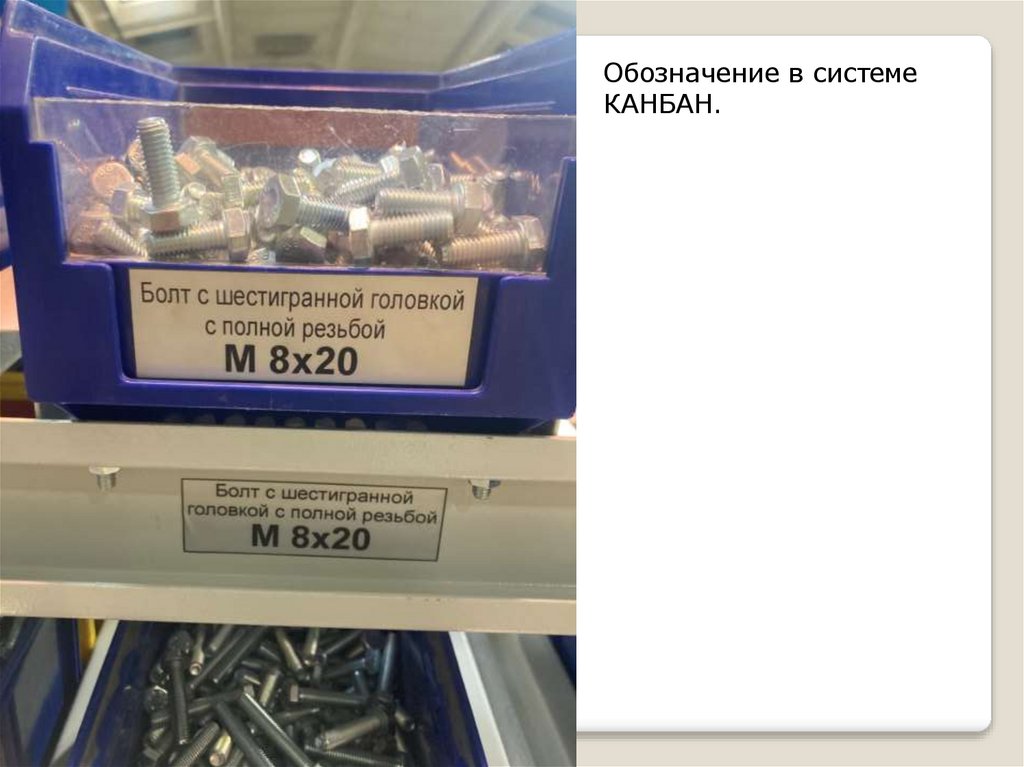

Обозначение в системе
КАНБАН.

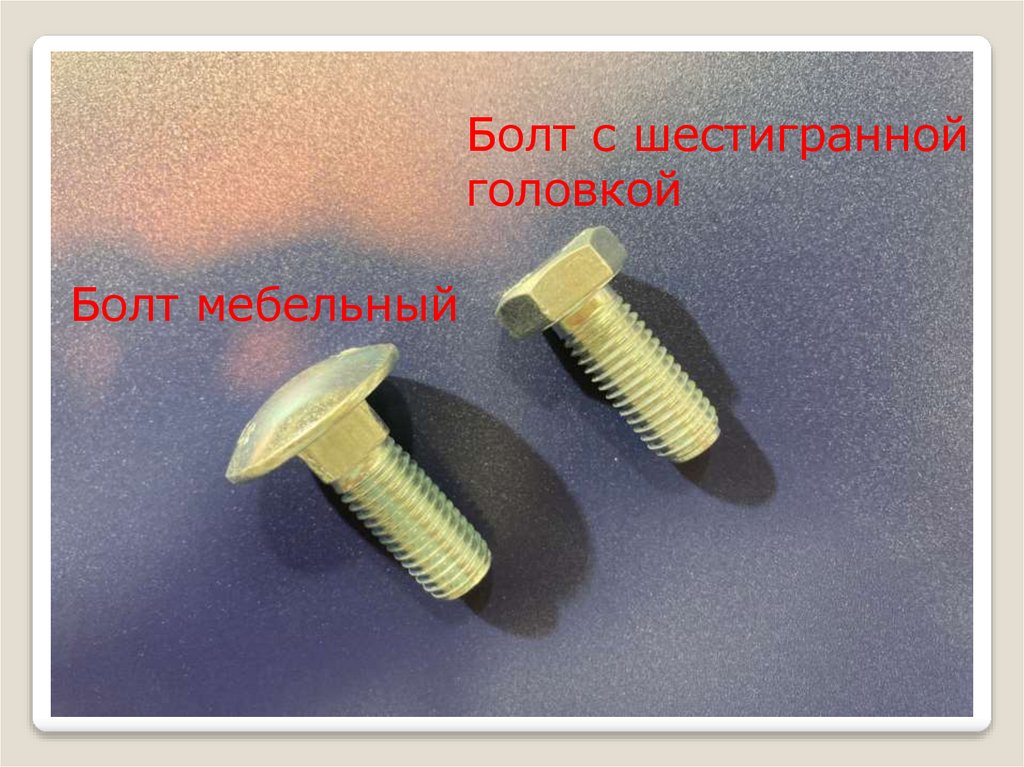

28.

Болт с шестигранной
головкой
Болт мебельный

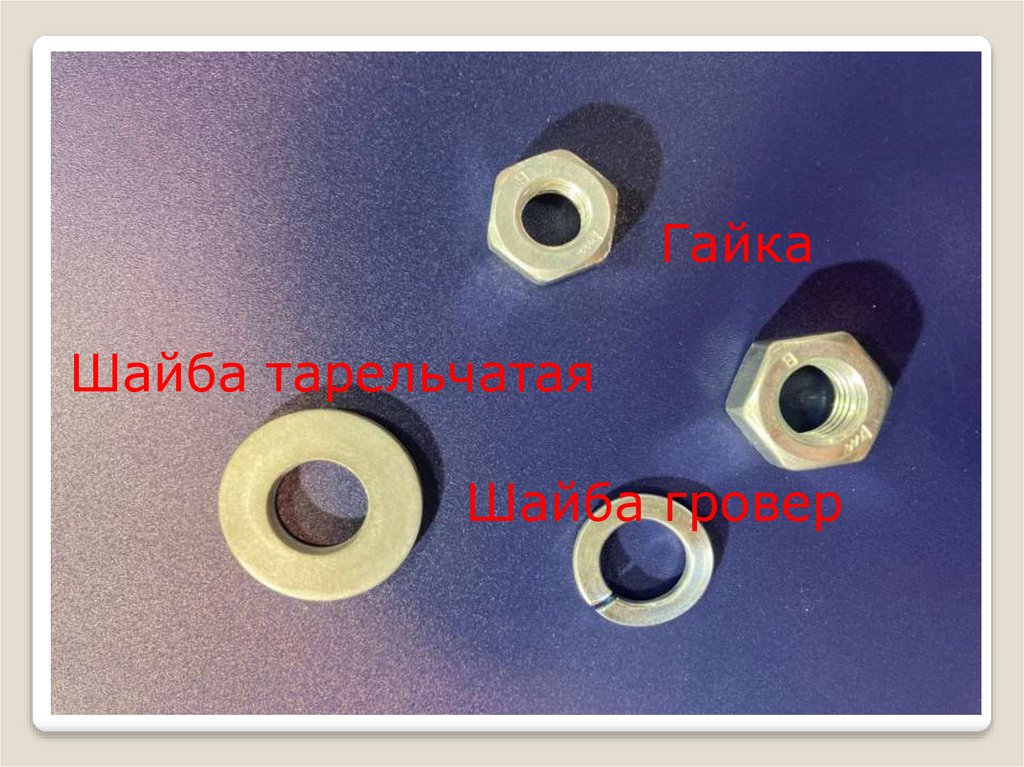

29.

Гайка
Шайба тарельчатая
Шайба гровер

30.

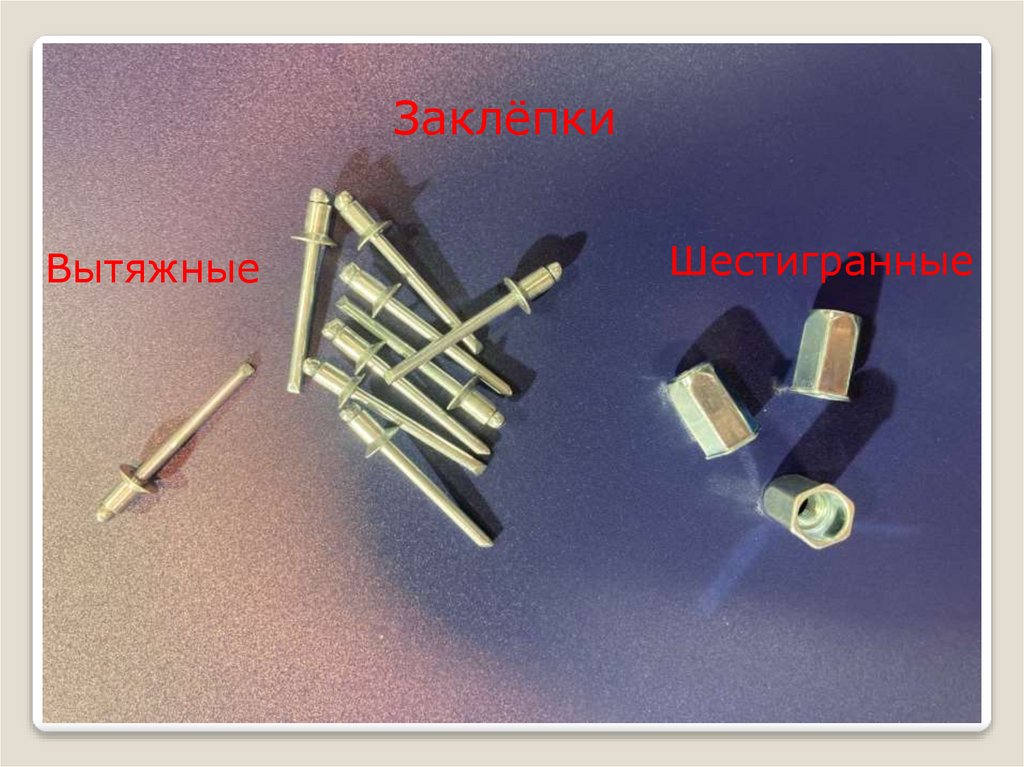

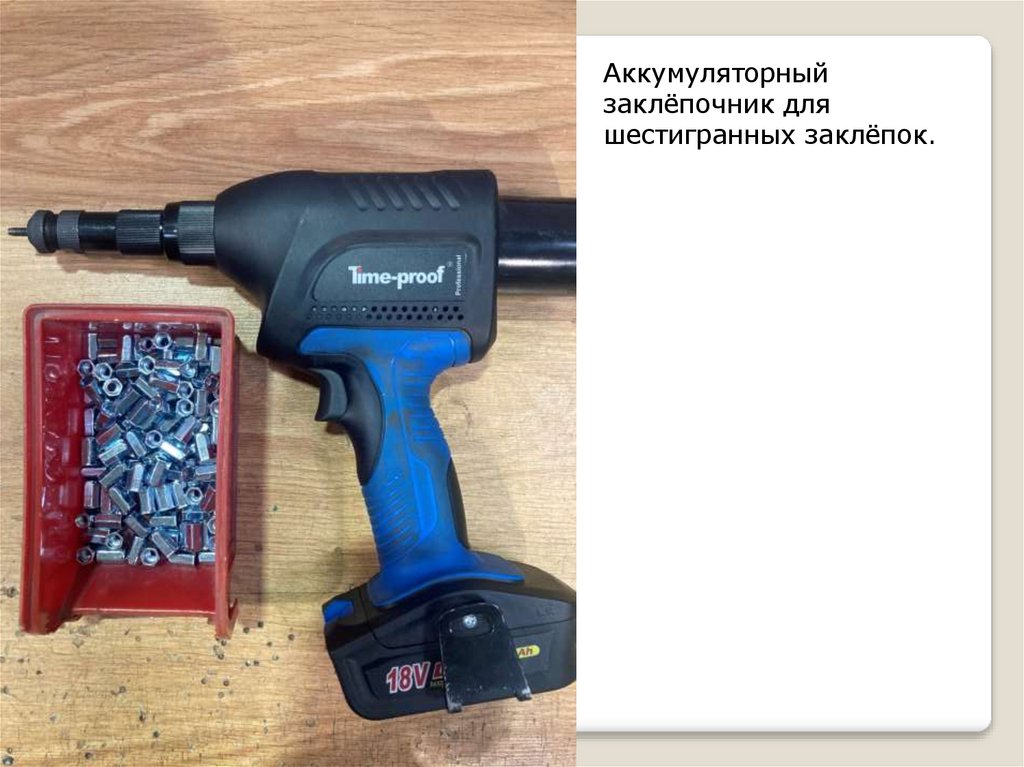

Заклёпки
Вытяжные
Шестигранные

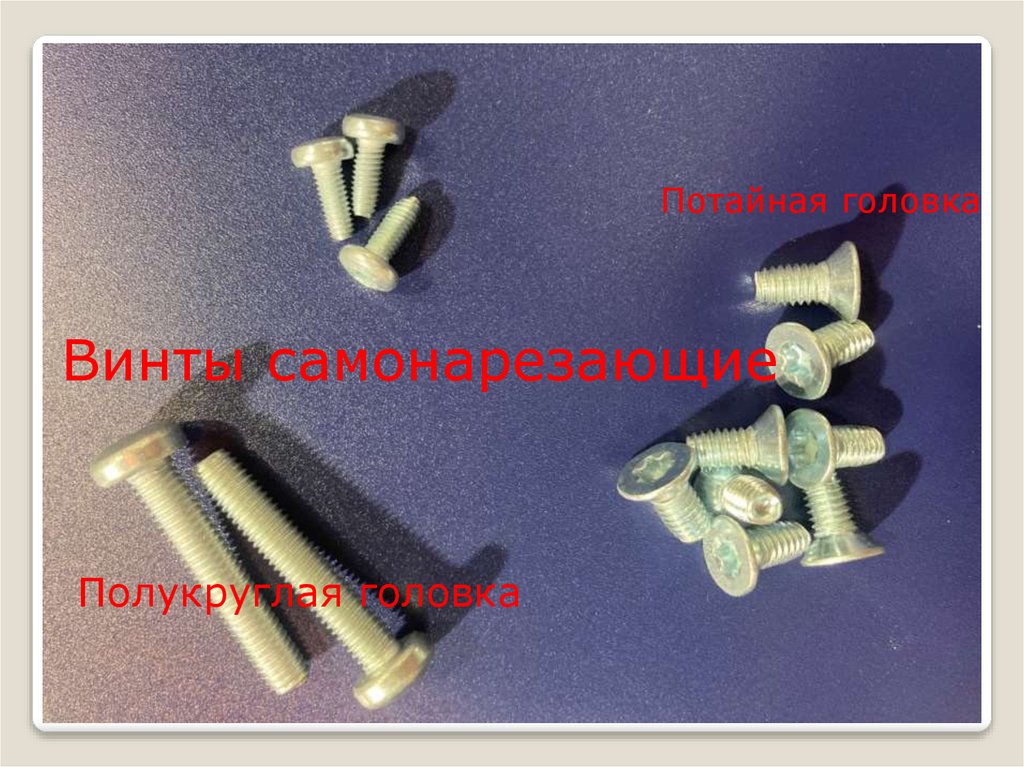

31.

Потайная головка
Винты самонарезающие
Полукруглая головка

32.

DIN-рейка для установки
электрооборудования.

33.

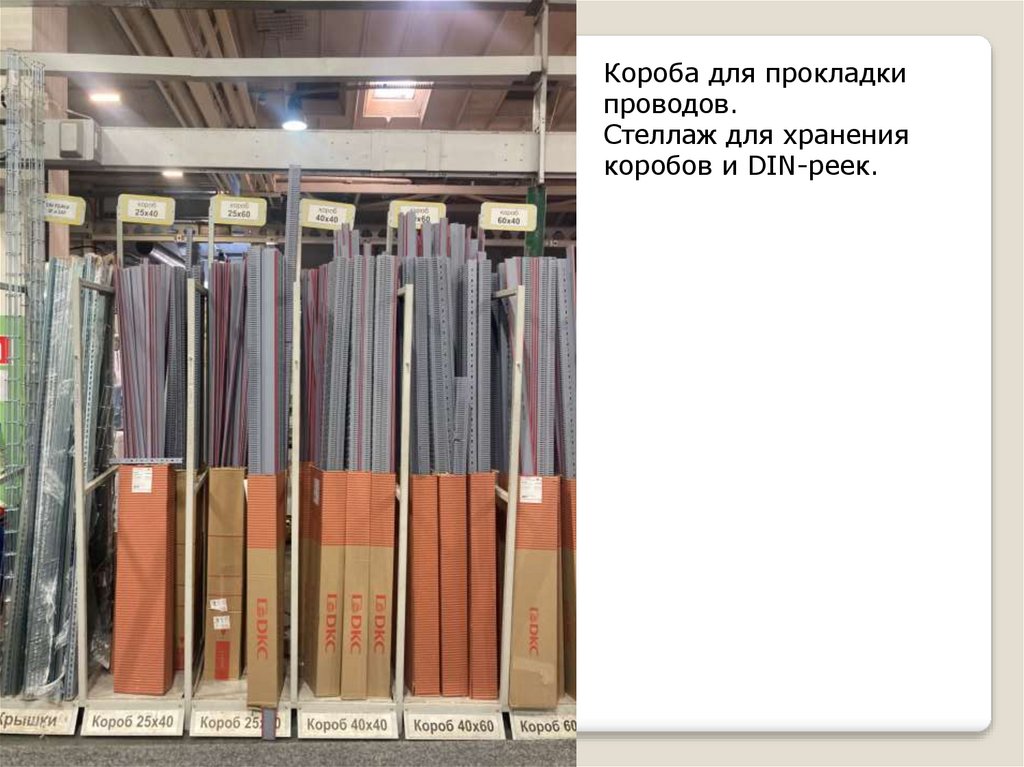

Короба для прокладки
проводов.
Стеллаж для хранения
коробов и DIN-реек.

34.

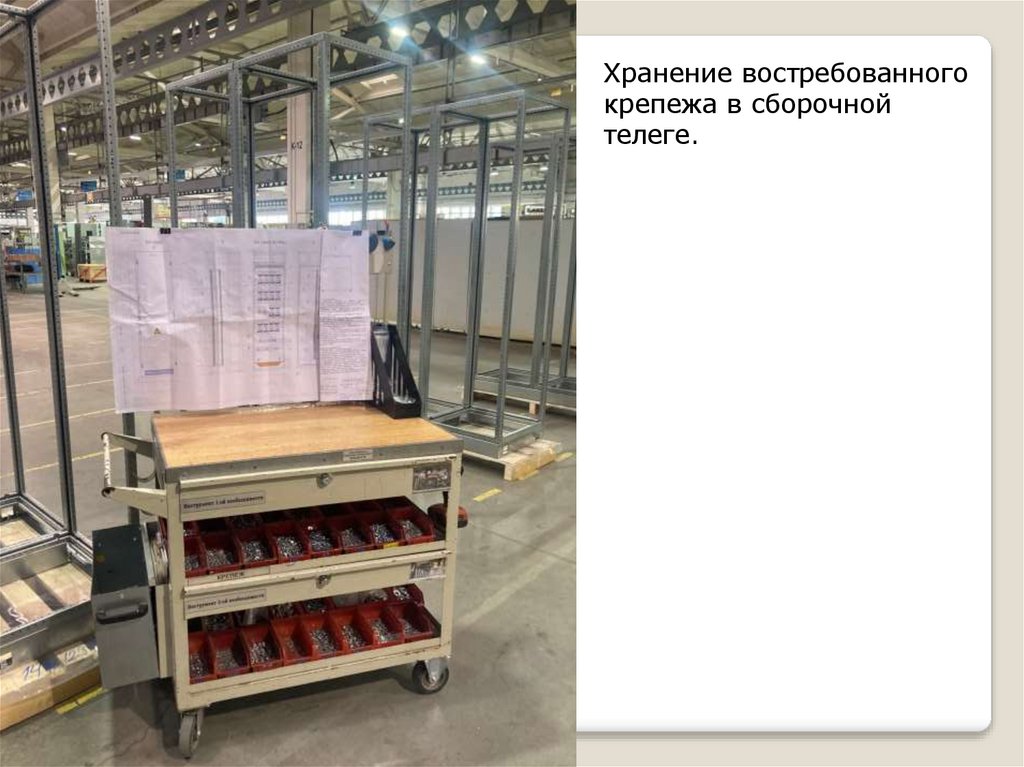

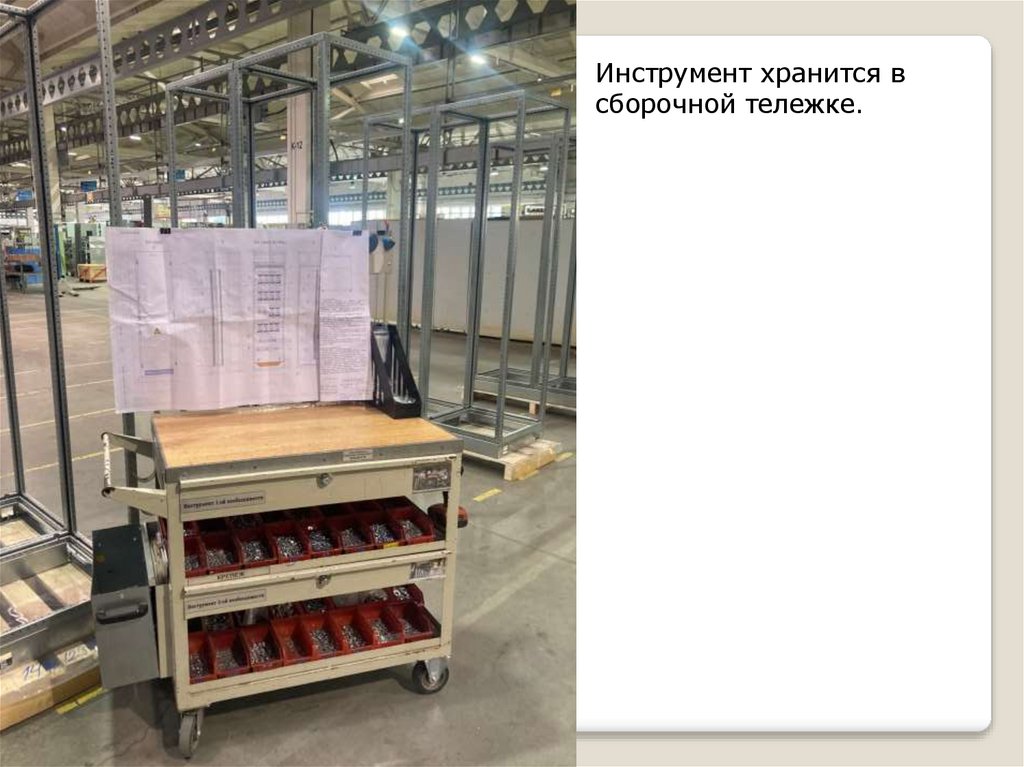

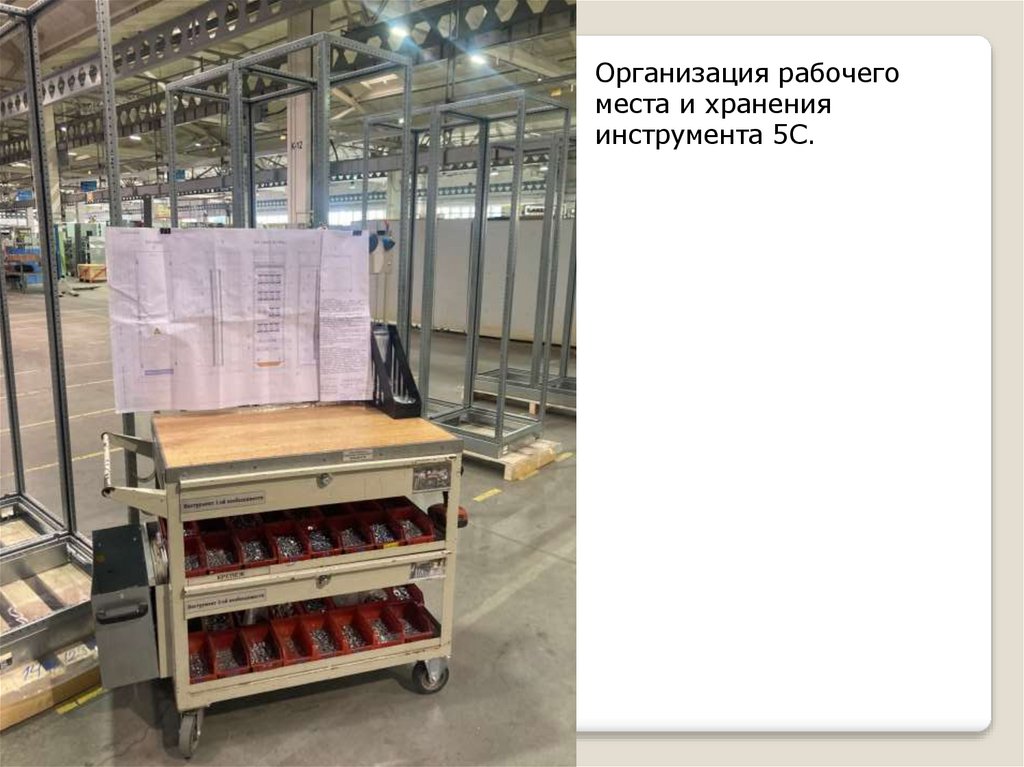

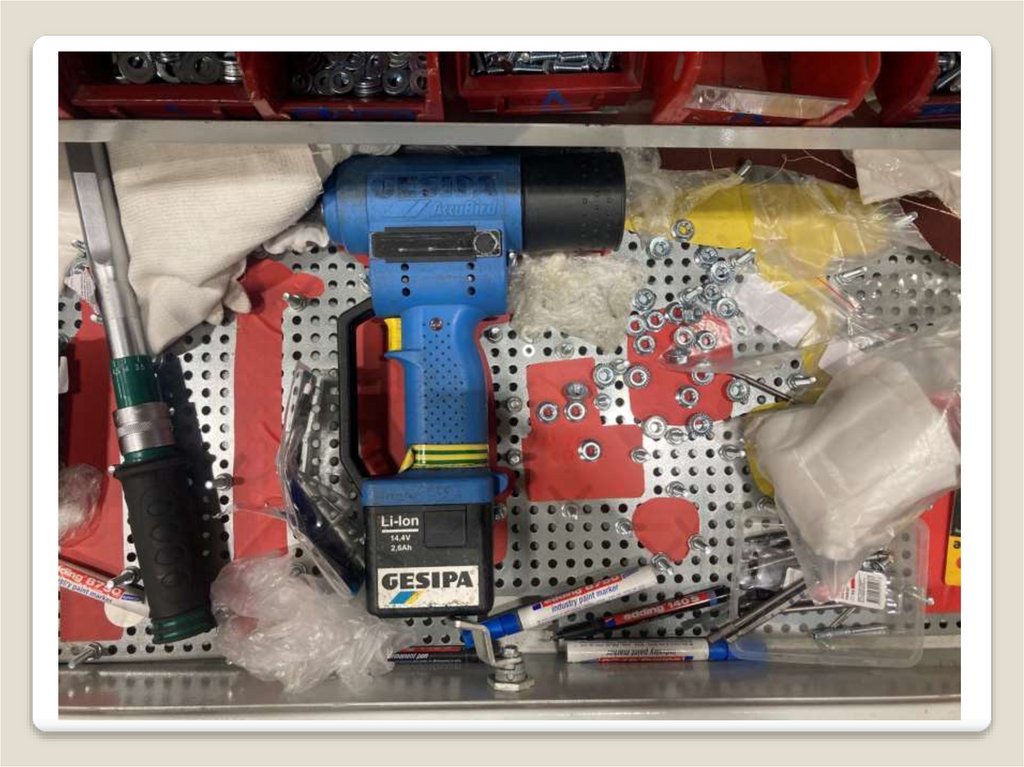

Хранение востребованного
крепежа в сборочной
телеге.

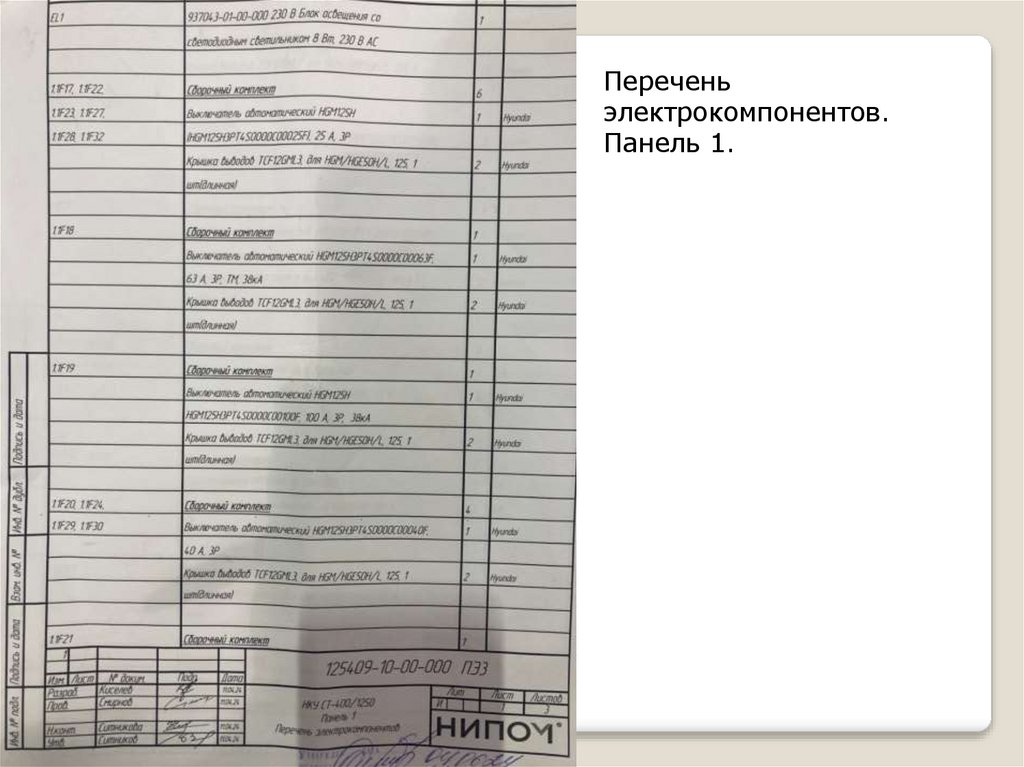

35. Электрокомпоненты

36.

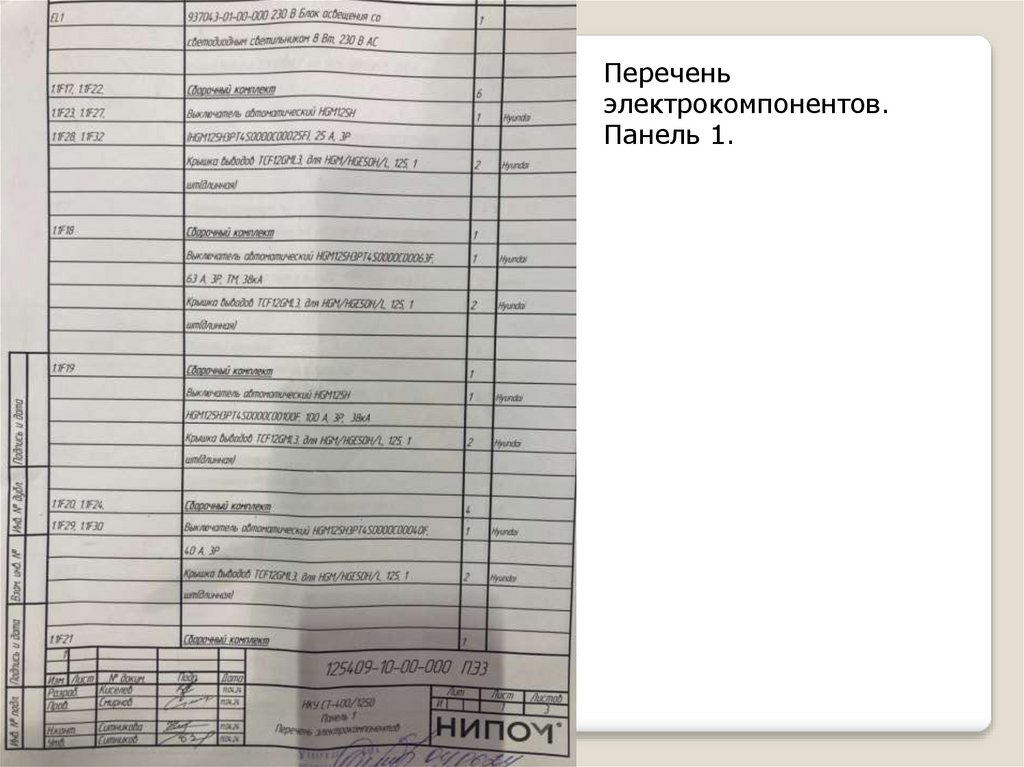

Перечень
электрокомпонентов.
Панель 1.

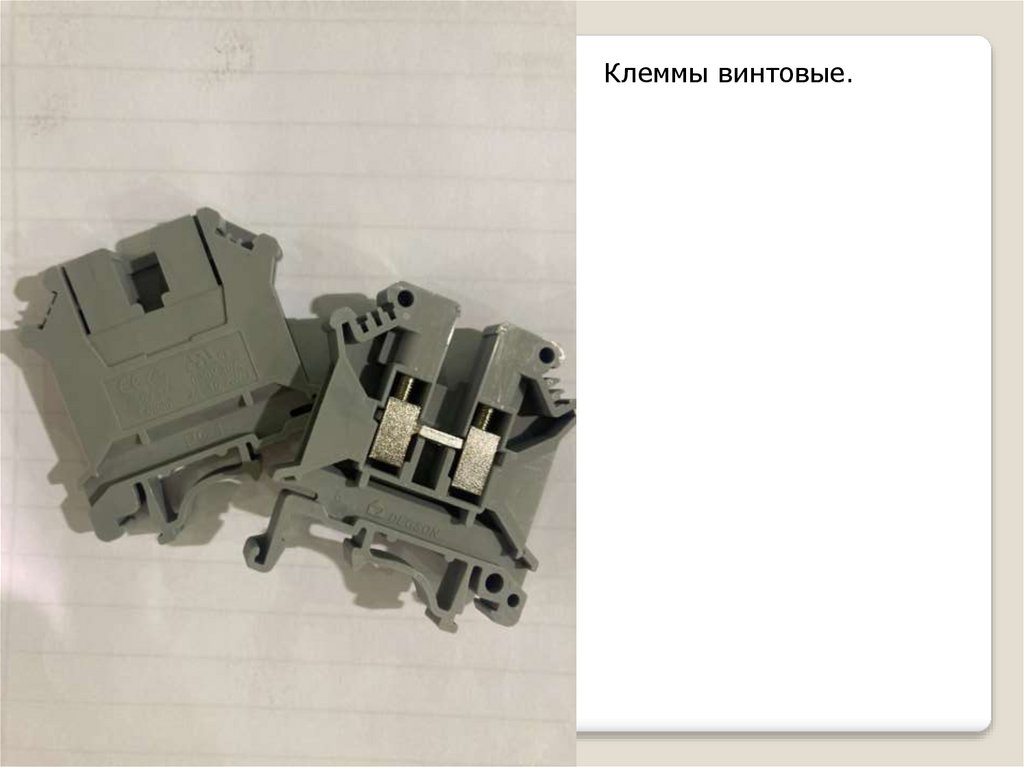

37.

Клеммы винтовые.

38.

Кулачковые
переключатели.

39.

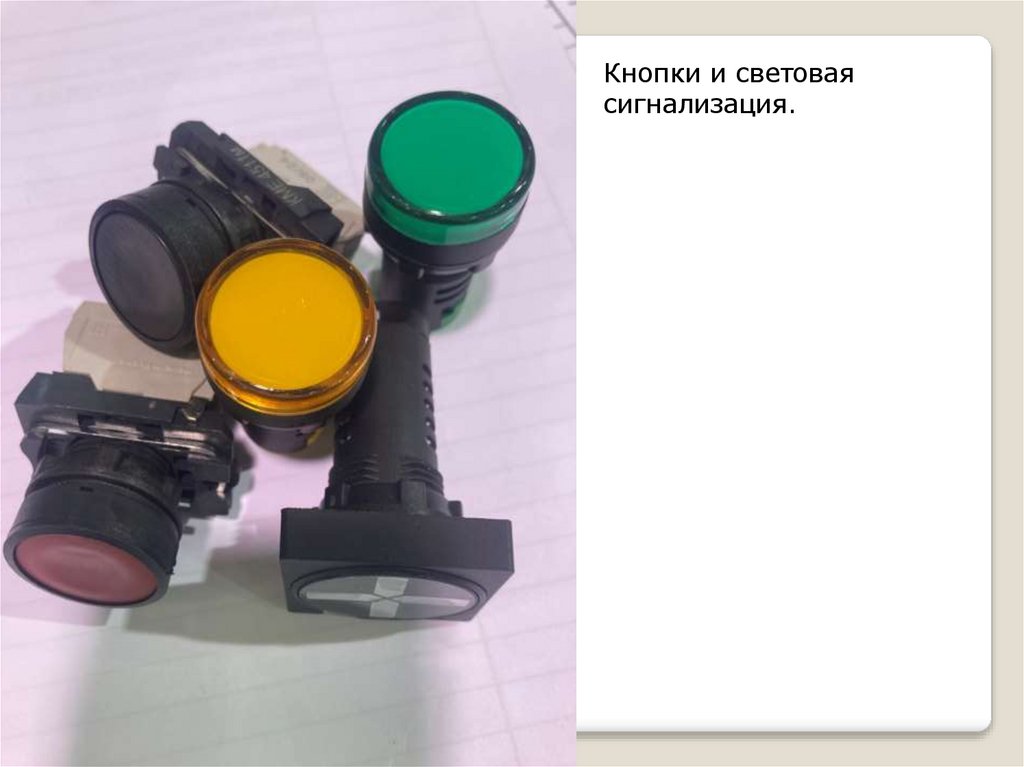

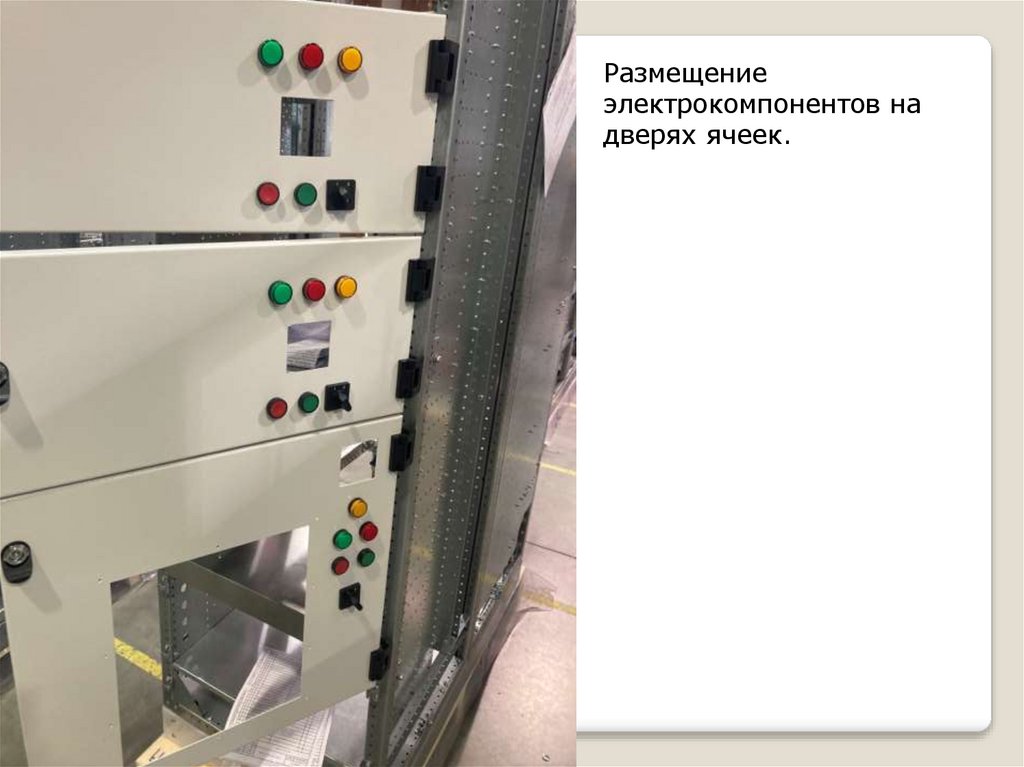

Кнопки и световая
сигнализация.

40.

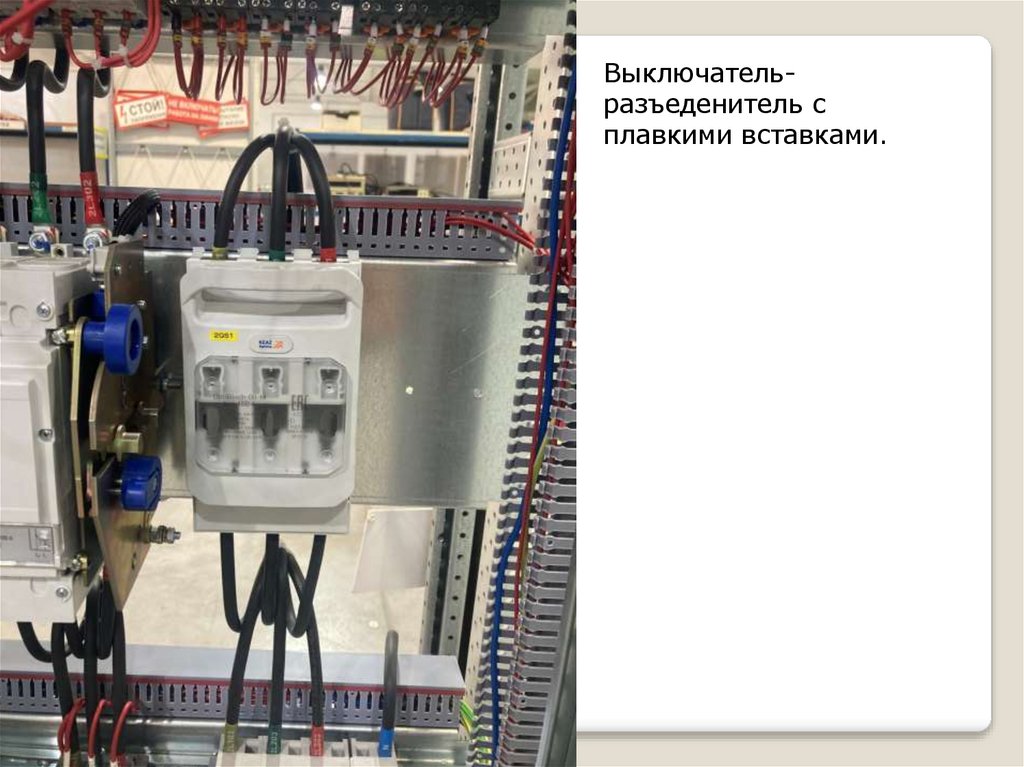

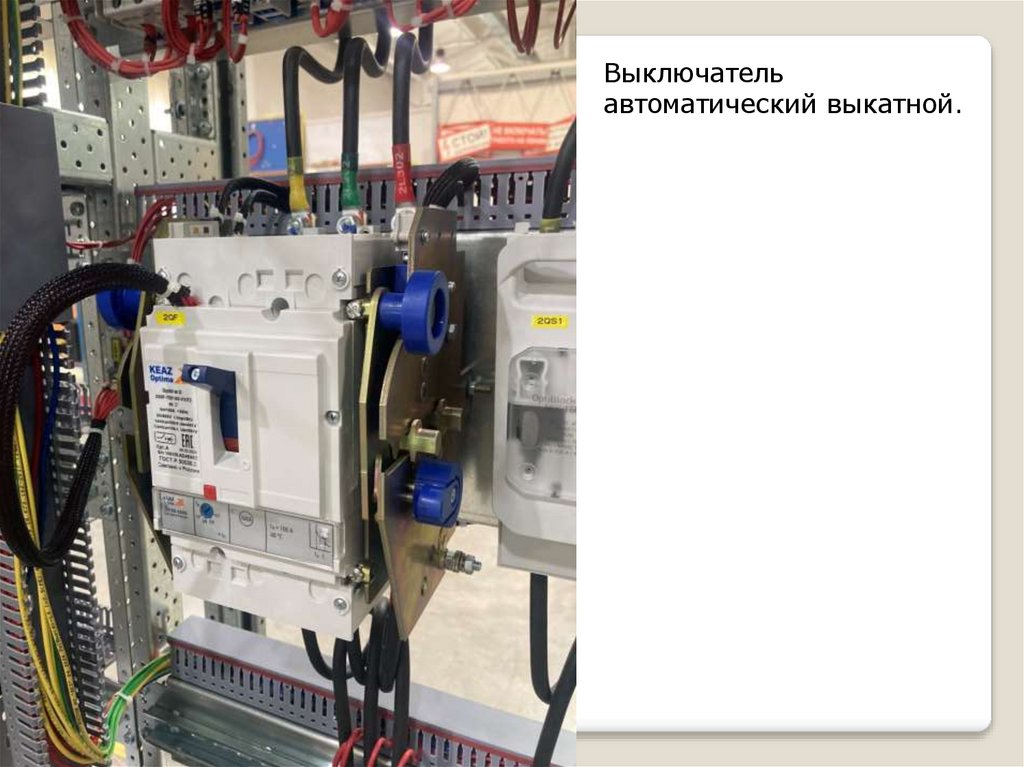

Выключательразъеденитель с
плавкими вставками.

41.

Выключатель
автоматический выкатной.

42.

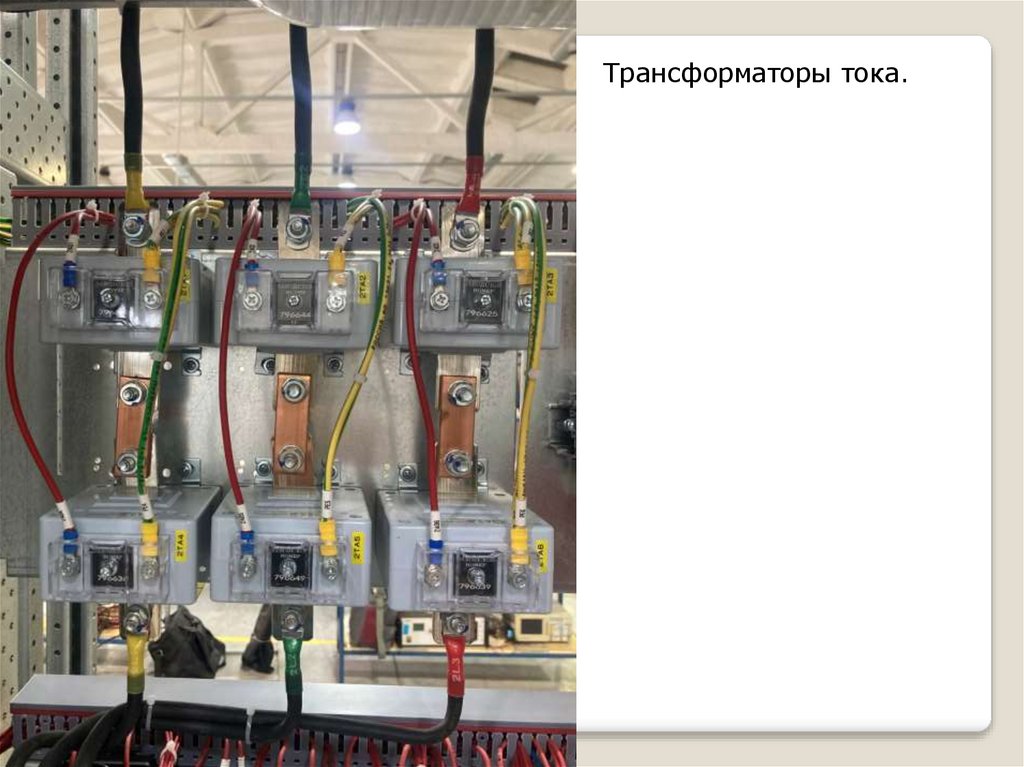

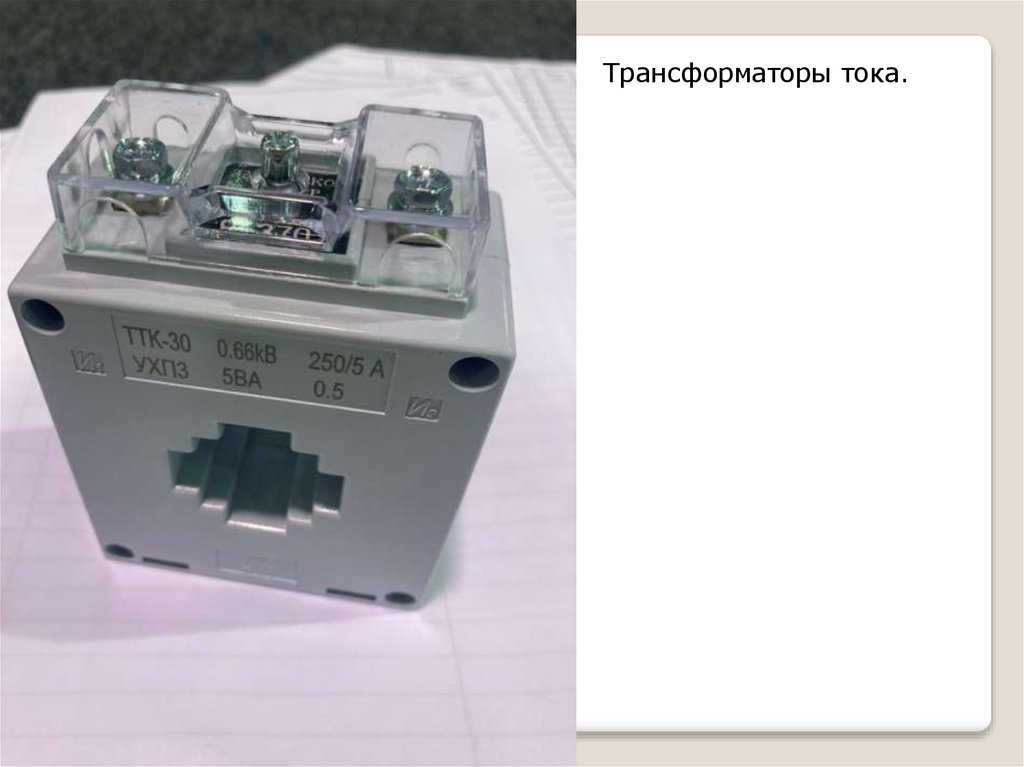

Трансформаторы тока.

43.

Трансформаторы тока.

44.

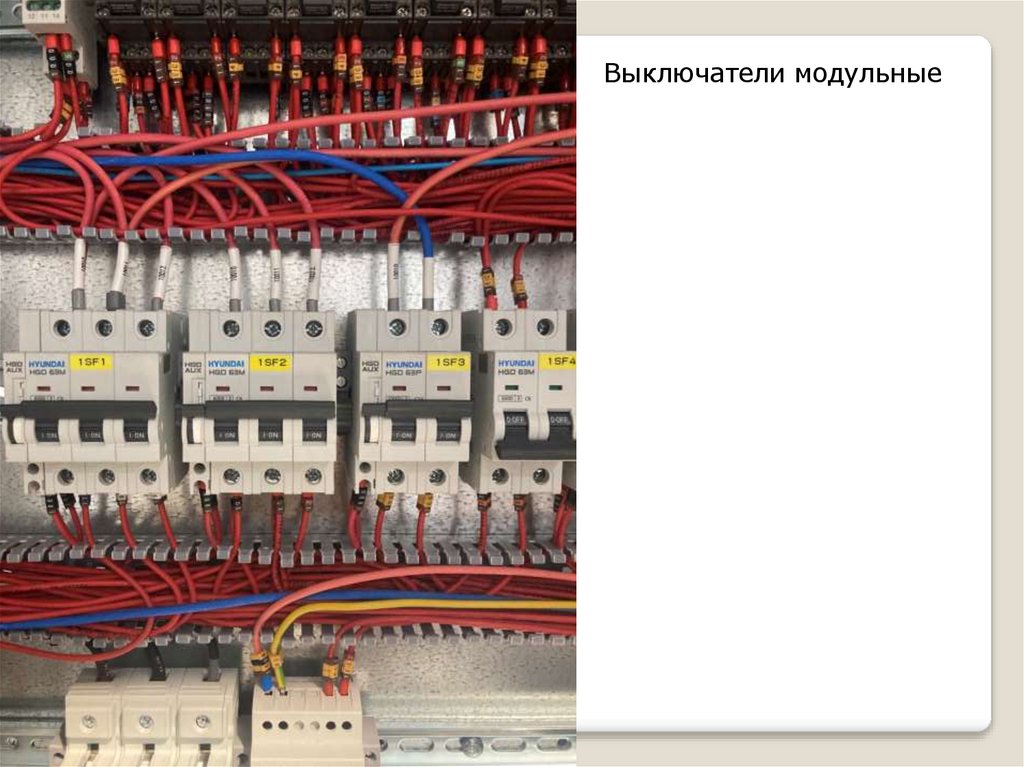

Выключатели модульные

45.

Выключатель воздушный

46.

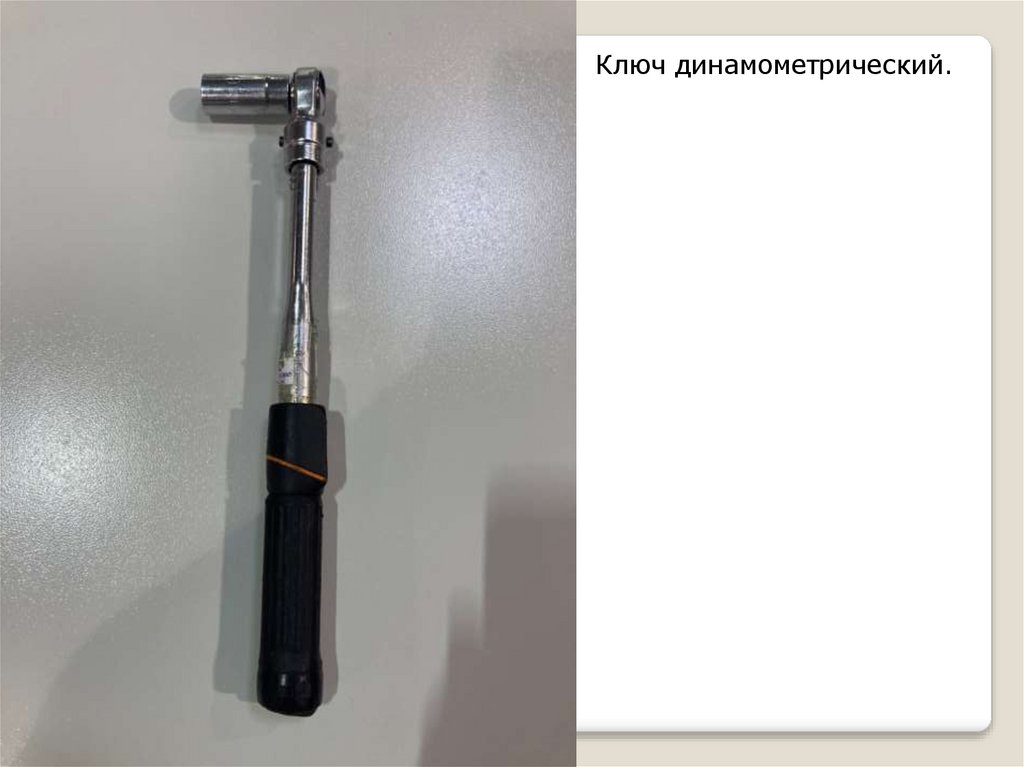

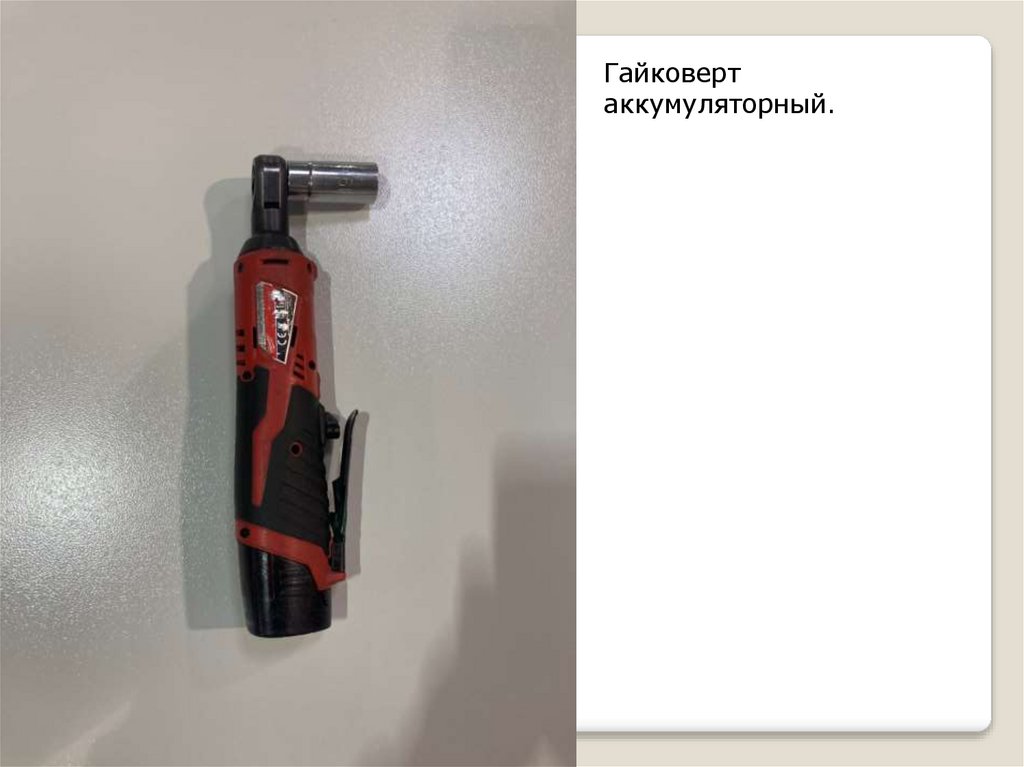

Сложносборные
электрокомпоненты
содержат инструкции по
сборке, с указанием
последовательности
сборки и применяемым
усилием для затяжки
соединений, без
прочтения которой сборка не допускается.
