Сопла самолётных двигателей: сравнение различных моделей

1. Cопло самолётного двигателя.Cравнения различных моделей

Cопло самолётного
двигателя.Cравнени
я различных
моделей
МУНИЦИПАЛЬНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ
СРЕДНЯЯ ОБЩЕОБРАЗОВАТЕЛЬНАЯ ШКОЛА №52
Выполнил:
Ученик 10 А
класса
Чурин Егор
Владимирович
Руководитель
проекта:
Щербакова
Людмила
2026 г.

2. Введение

Сейчас популярна профессия
«авиационный инженер», поэтому для
старшеклассников, собирающихся
пойти на эту или похожую профессию,
важно знать об одной из важнейших
деталей в авиатранспорте.

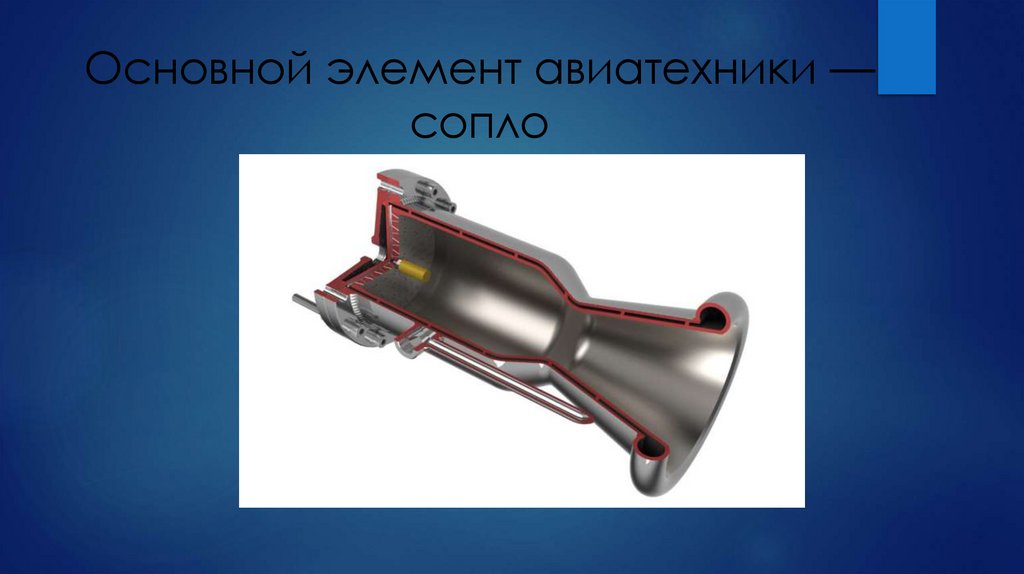

3. Основной элемент авиатехники — сопло

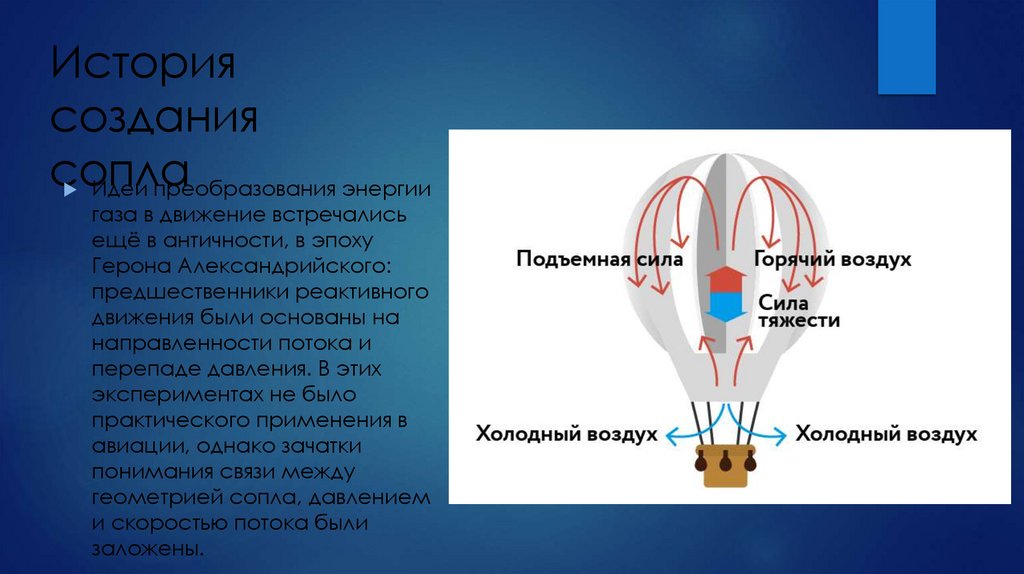

4. История создания сопла

Идеи преобразования энергии
газа в движение встречались
ещё в античности, в эпоху
Герона Александрийского:
предшественники реактивного
движения были основаны на
направленности потока и
перепаде давления. В этих
экспериментах не было
практического применения в
авиации, однако зачатки
понимания связи между
геометрией сопла, давлением
и скоростью потока были
заложены.

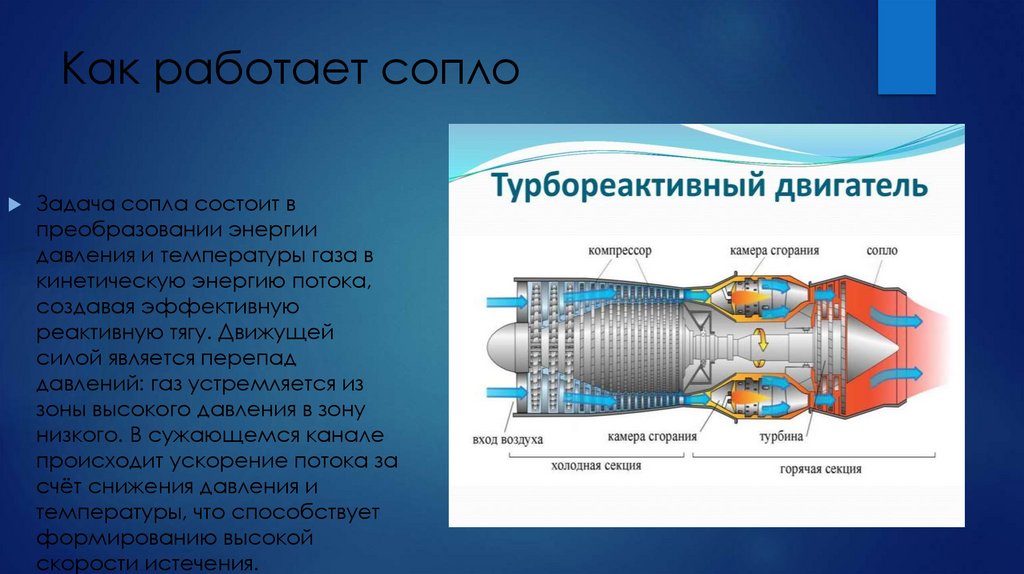

5. Как работает сопло

Задача сопла состоит в
преобразовании энергии
давления и температуры газа в
кинетическую энергию потока,
создавая эффективную
реактивную тягу. Движущей
силой является перепад
давлений: газ устремляется из
зоны высокого давления в зону
низкого. В сужающемся канале
происходит ускорение потока за
счёт снижения давления и
температуры, что способствует
формированию высокой
скорости истечения.

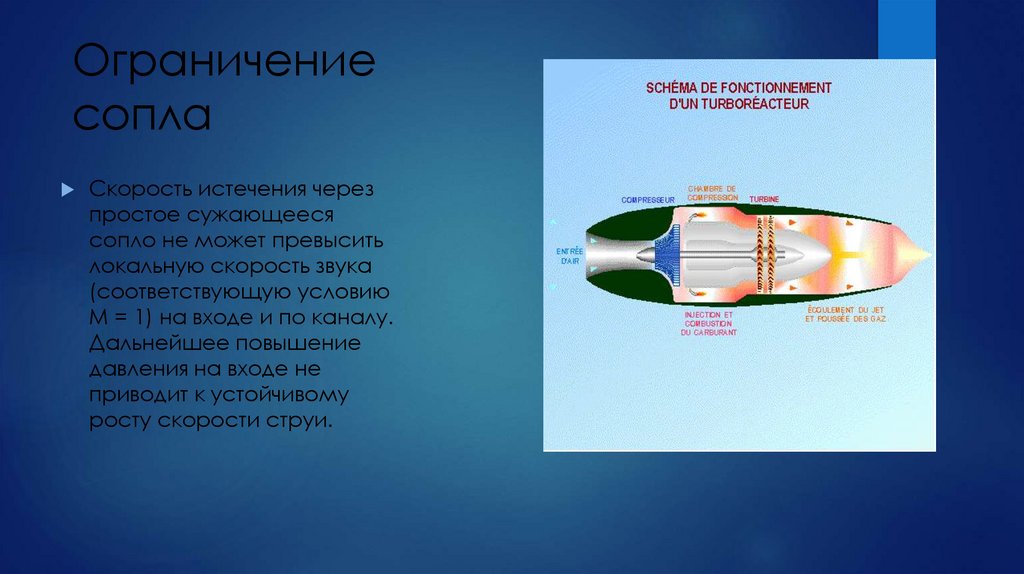

6. Ограничение сопла

Скорость истечения через
простое сужающееся
сопло не может превысить
локальную скорость звука
(соответствующую условию
М = 1) на входе и по каналу.
Дальнейшее повышение
давления на входе не
приводит к устойчивому
росту скорости струи.

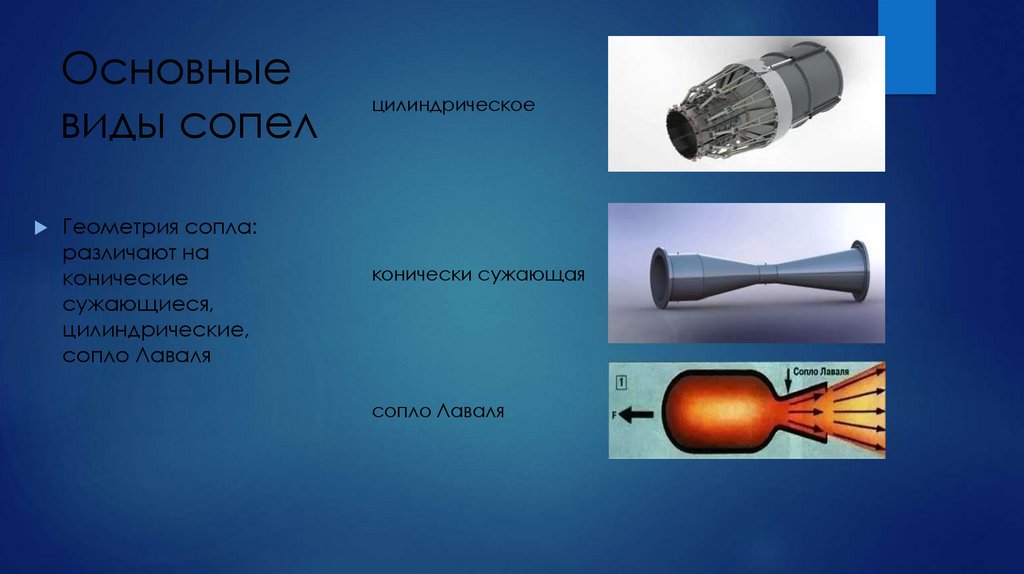

7. Основные виды сопел

Геометрия сопла:
различают на
конические
сужающиеся,
цилиндрические,
сопло Лаваля
цилиндрическое
конически сужающая
сопло Лаваля

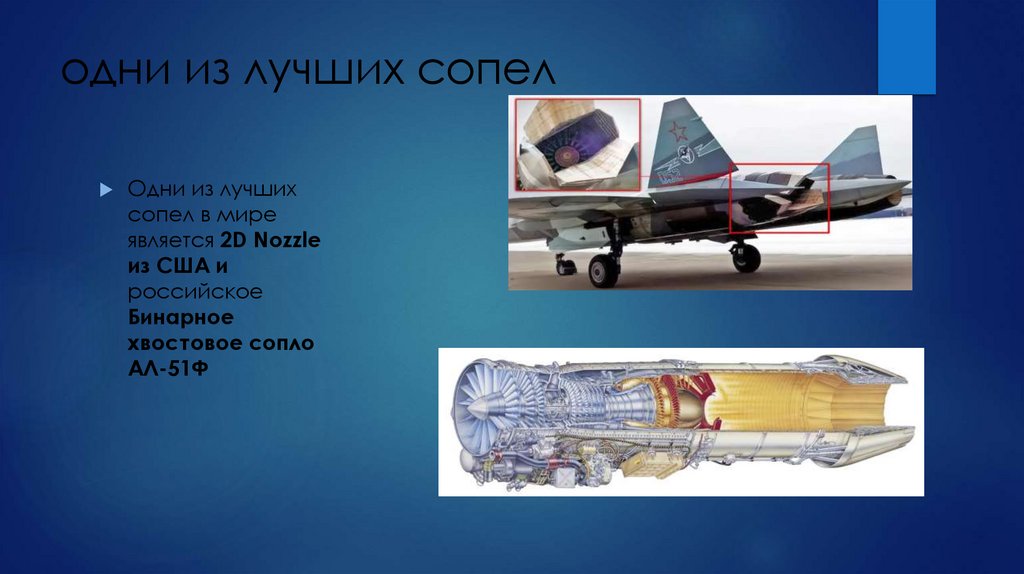

8. одни из лучших сопел

Одни из лучших
сопел в мире
является 2D Nozzle
из США и
российское
Бинарное
хвостовое сопло
АЛ-51Ф

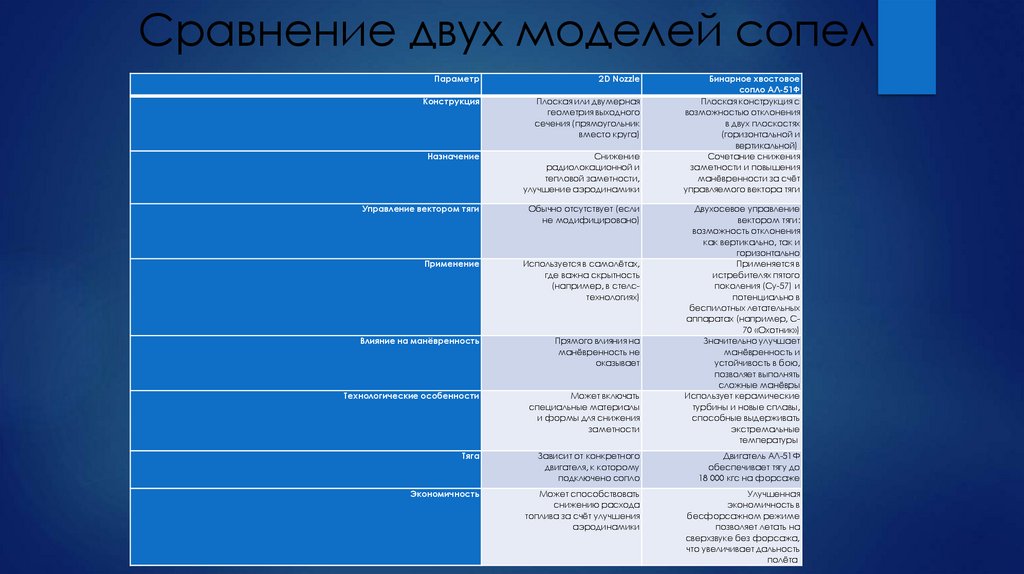

9. Сравнение двух моделей сопел

Параметр
2D Nozzle
Бинарное хвостовое
сопло АЛ-51Ф
Плоская конструкция с
возможностью отклонения
в двух плоскостях
(горизонтальной и
вертикальной)
Сочетание снижения
заметности и повышения
манёвренности за счёт
управляемого вектора тяги
Конструкция
Плоская или двумерная
геометрия выходного
сечения (прямоугольник
вместо круга)
Назначение
Снижение
радиолокационной и
тепловой заметности,
улучшение аэродинамики
Управление вектором тяги
Обычно отсутствует (если
не модифицировано)
Применение
Используется в самолётах,
где важна скрытность
(например, в стелстехнологиях)
Влияние на манёвренность
Прямого влияния на
манёвренность не
оказывает
Технологические особенности
Может включать
специальные материалы
и формы для снижения
заметности
Тяга
Зависит от конкретного
двигателя, к которому
подключено сопло
Двигатель АЛ-51Ф
обеспечивает тягу до
18 000 кгс на форсаже
Экономичность
Может способствовать
снижению расхода
топлива за счёт улучшения
аэродинамики
Улучшенная
экономичность в
бесфорсажном режиме
позволяет летать на
сверхзвуке без форсажа,
что увеличивает дальность
полёта
Двухосевое управление
вектором тяги:
возможность отклонения
как вертикально, так и
горизонтально
Применяется в
истребителях пятого
поколения (Су-57) и
потенциально в
беспилотных летательных
аппаратах (например, С70 «Охотник»)
Значительно улучшает
манёвренность и
устойчивость в бою,
позволяет выполнять
сложные манёвры
Использует керамические
турбины и новые сплавы,
способные выдерживать
экстремальные
температуры

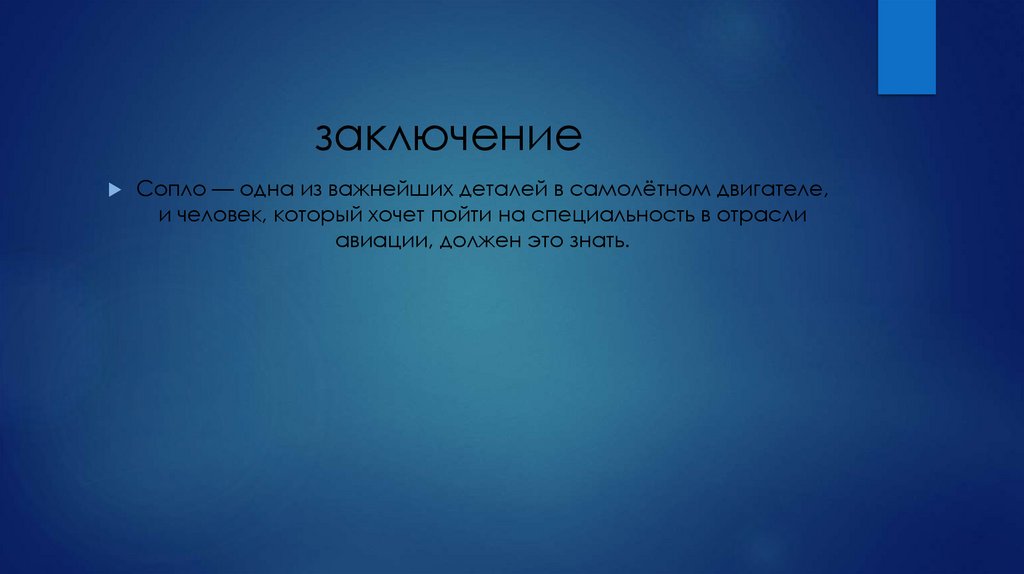

10. заключение

Сопло — одна из важнейших деталей в самолётном двигателе,
и человек, который хочет пойти на специальность в отрасли
авиации, должен это знать.
