Техника снятия ЭКГ (при обрыве проводов) для одноканальных аппаратов типа «Малыш»

1.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (провода исправны)
ASG
II отведение
я
ни
де
ве
от
я
ни
де
ве
от
I отведение
ь
Ос
ь
Ос
Ось отведения
III отведение

2.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
ASG
я
Ос
ь
от
в
ед
ен
и
ед
ен
и
от
в
Ос
ь
AVR
AVL
Ось отведения
я
Однополюсные усиленные отведения (провода исправны)
AVF

3.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв красного провода)
Отведения
ASG
При обрыве красного провода ЭКГ не будут
регистрироваться в отведениях : I, II, AVR.
В отведениях : III, AVL, AVF, V1-V6
регистрация ЭКГ не нарушена.
Неисправные отведения (I и II) можно
заменить III отведением (желтым и
зеленым проводом), а отведение AVR
можно заменить отведениями AVL (желтый
провод) или AVF (зеленый провод).
Перемещая данные провода по осям
отведений можно регистрировать все 12
отведений.

4.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв красного провода)

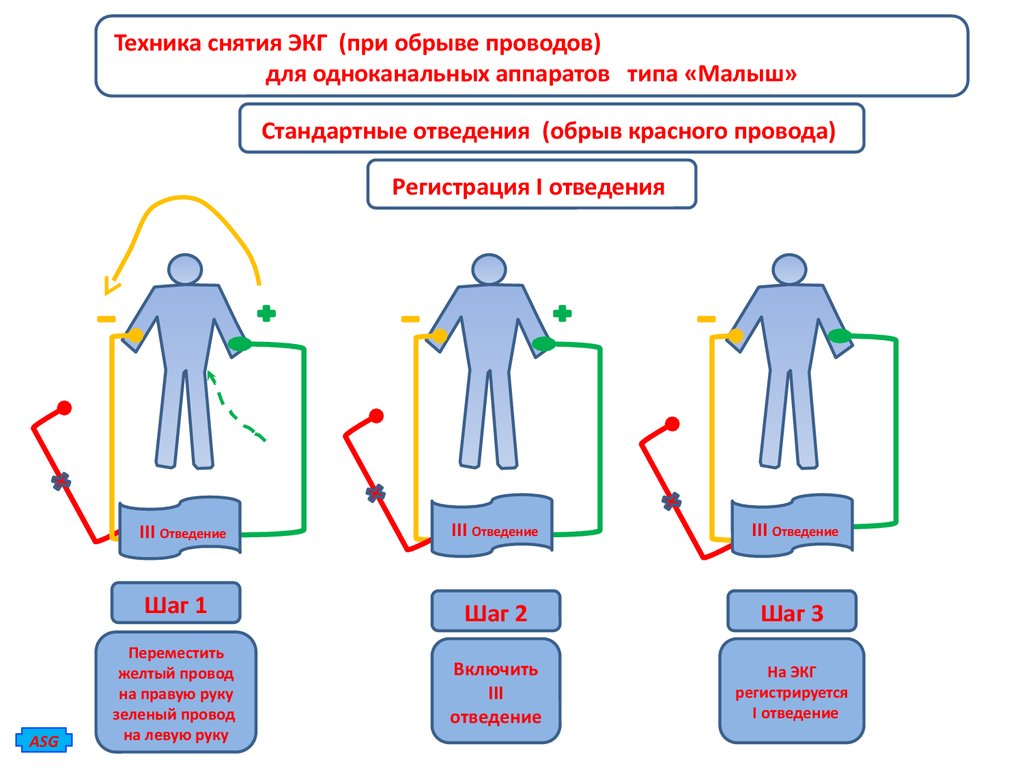

Регистрация I отведения
III Отведение
III Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
желтый провод
на правую руку
зеленый провод
на левую руку
Включить
III
отведение
На ЭКГ
регистрируется
I отведение
III Отведение
ASG

5.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв красного провода)
Регистрация II отведения
III Отведение
III Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
зеленый
электрод на
левую ногу
Включить
III
отведение
На ЭКГ
регистрируется
II отведение
III Отведение
ASG

6.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв красного провода)

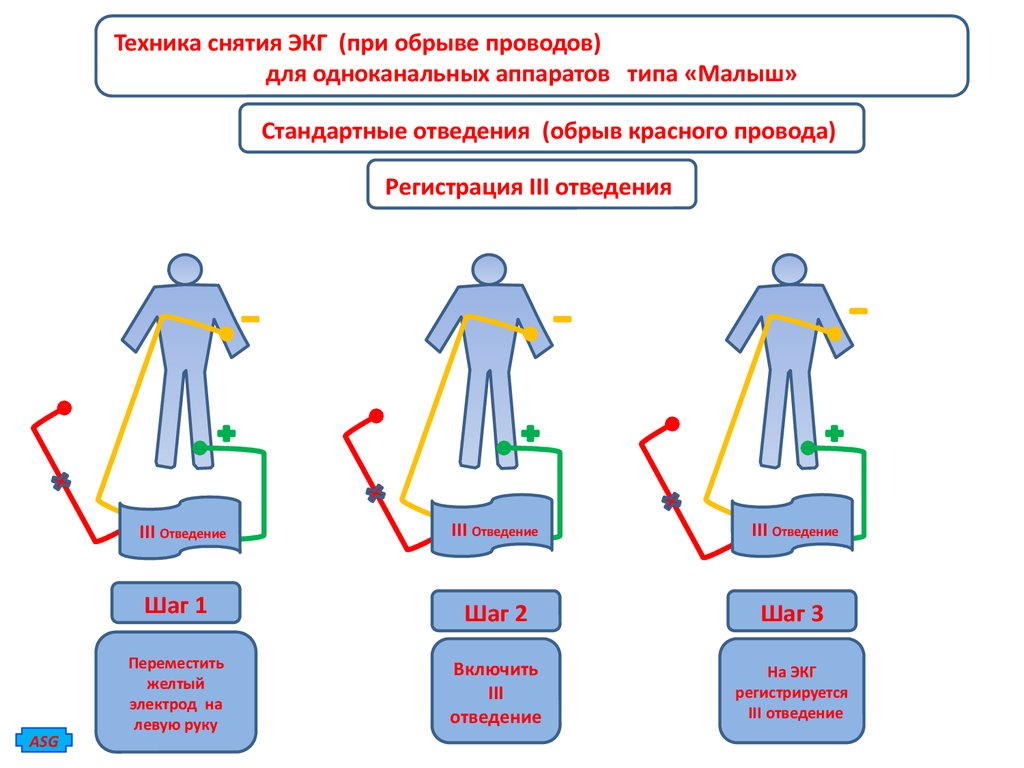

Регистрация III отведения
III Отведение
III Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
желтый
электрод на
левую руку
Включить
III
отведение
На ЭКГ
регистрируется
III отведение
III Отведение
ASG

7.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Однополюсные усиленные отведения (обрыв красного провода)

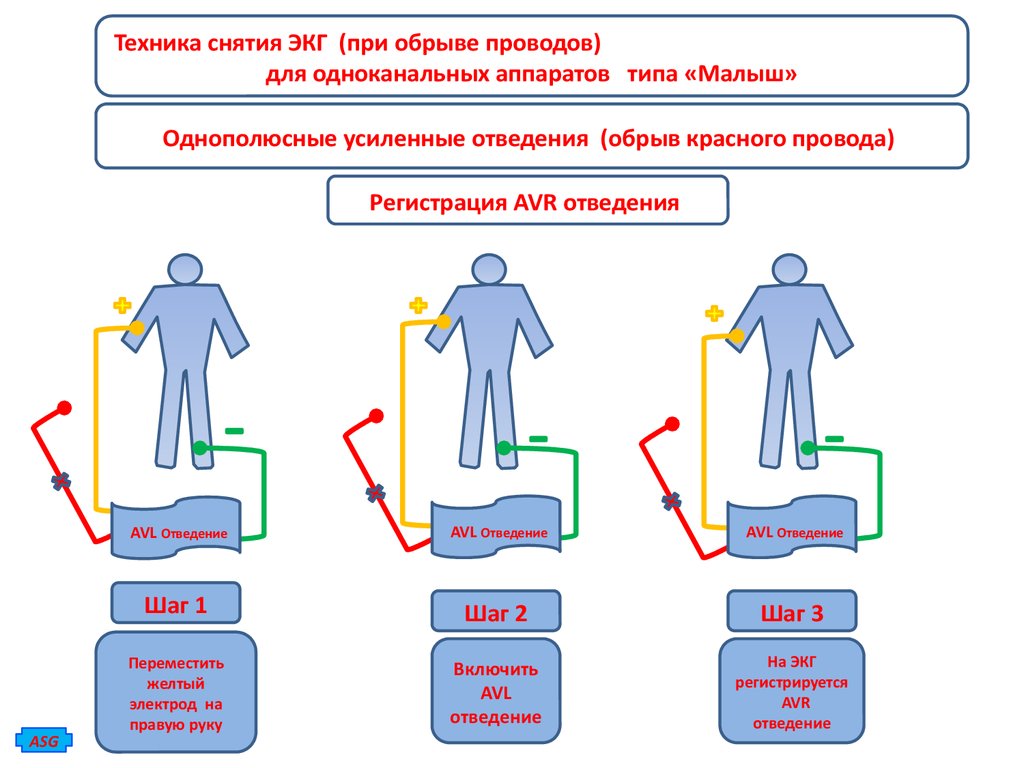

Регистрация AVR отведения
ASG
AVL Отведение
AVL Отведение
AVL Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
желтый
электрод на
правую руку
Включить
AVL
отведение
На ЭКГ
регистрируется
AVR
отведение

8.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв желтого провода)
Отведения
ASG

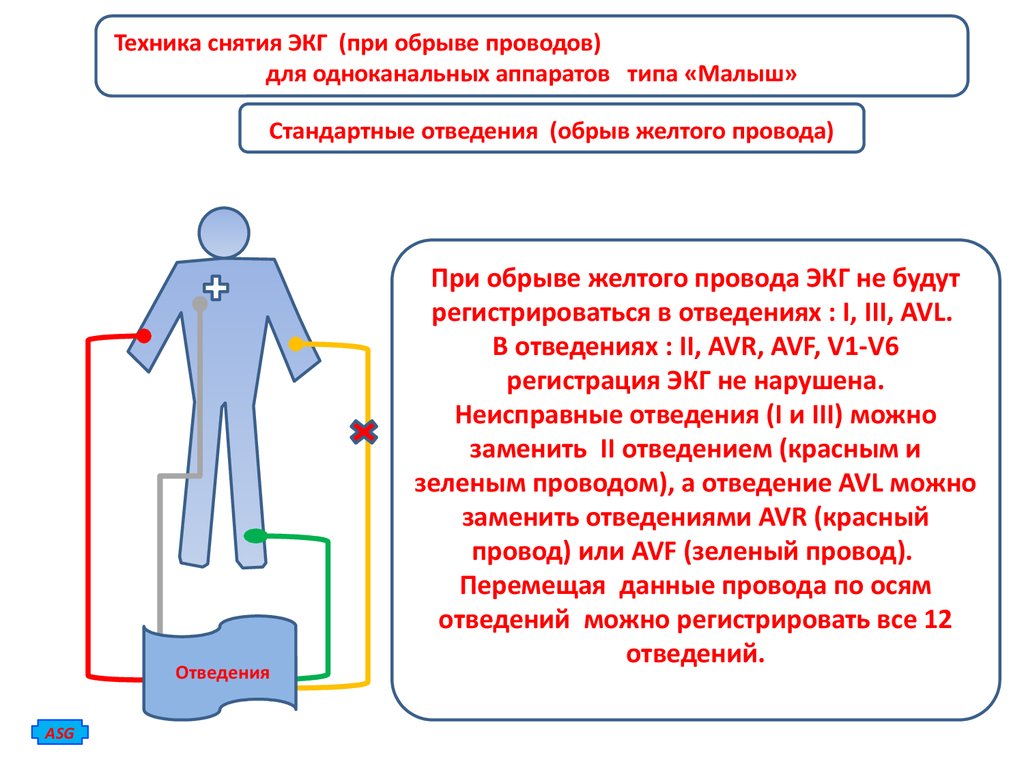

При обрыве желтого провода ЭКГ не будут
регистрироваться в отведениях : I, III, AVL.
В отведениях : II, AVR, AVF, V1-V6
регистрация ЭКГ не нарушена.
Неисправные отведения (I и III) можно
заменить II отведением (красным и
зеленым проводом), а отведение AVL можно
заменить отведениями AVR (красный
провод) или AVF (зеленый провод).
Перемещая данные провода по осям
отведений можно регистрировать все 12
отведений.

9.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв желтого провода)

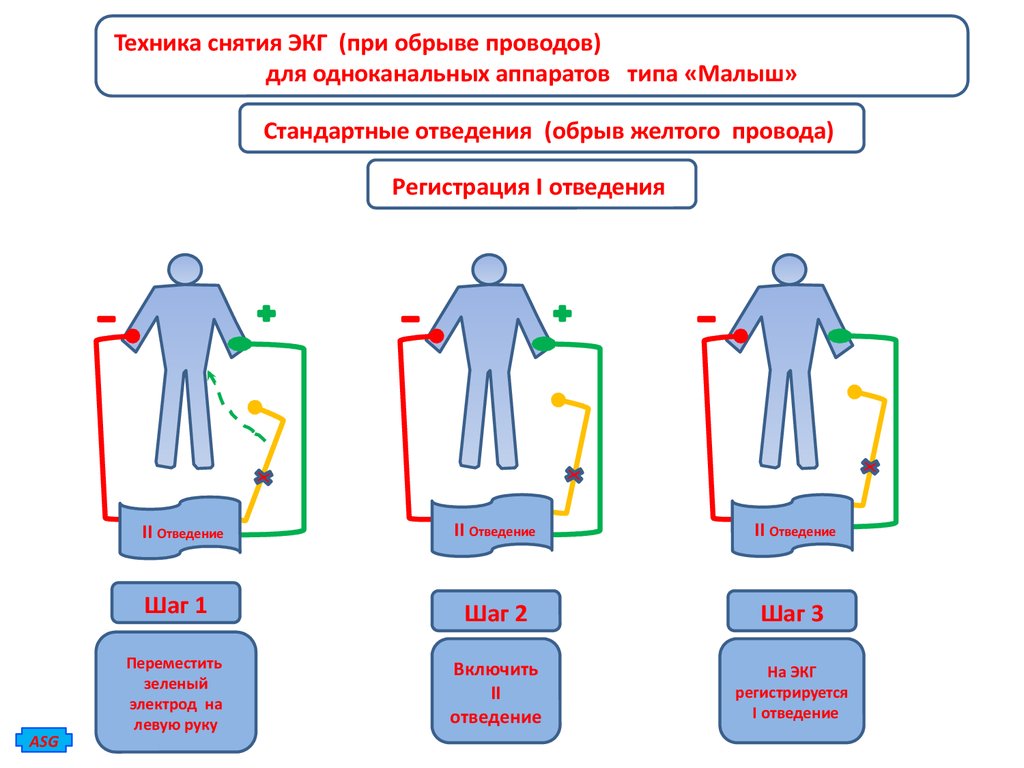

Регистрация I отведения
II Отведение
II Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
зеленый
электрод на
левую руку
Включить
II
отведение
На ЭКГ
регистрируется
I отведение
II Отведение
ASG

10.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв желтого провода)

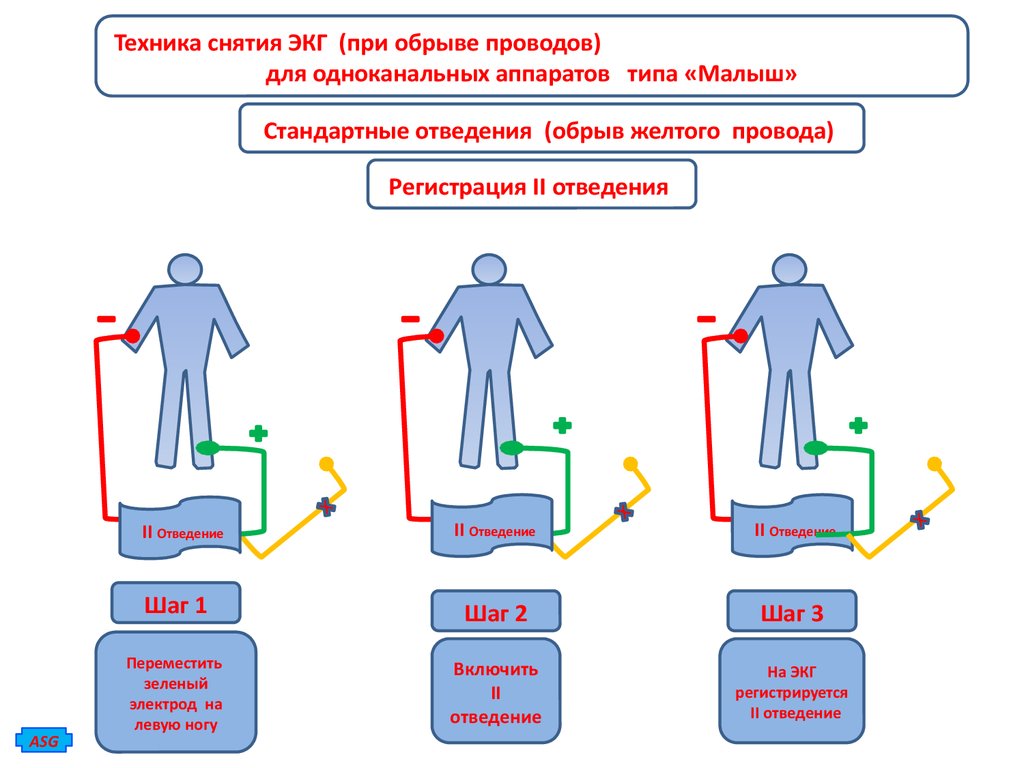

Регистрация II отведения
II Отведение
II Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
зеленый
электрод на
левую ногу
Включить
II
отведение
На ЭКГ
регистрируется
II отведение
II Отведение
ASG

11.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв желтого провода)
Регистрация III отведения
II Отведение
II Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
красный
электрод на
левую руку
Включить
II
отведение
На ЭКГ
регистрируется
III отведение
II Отведение
ASG

12.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Однополюсные усиленные отведения (обрыв желтого провода)

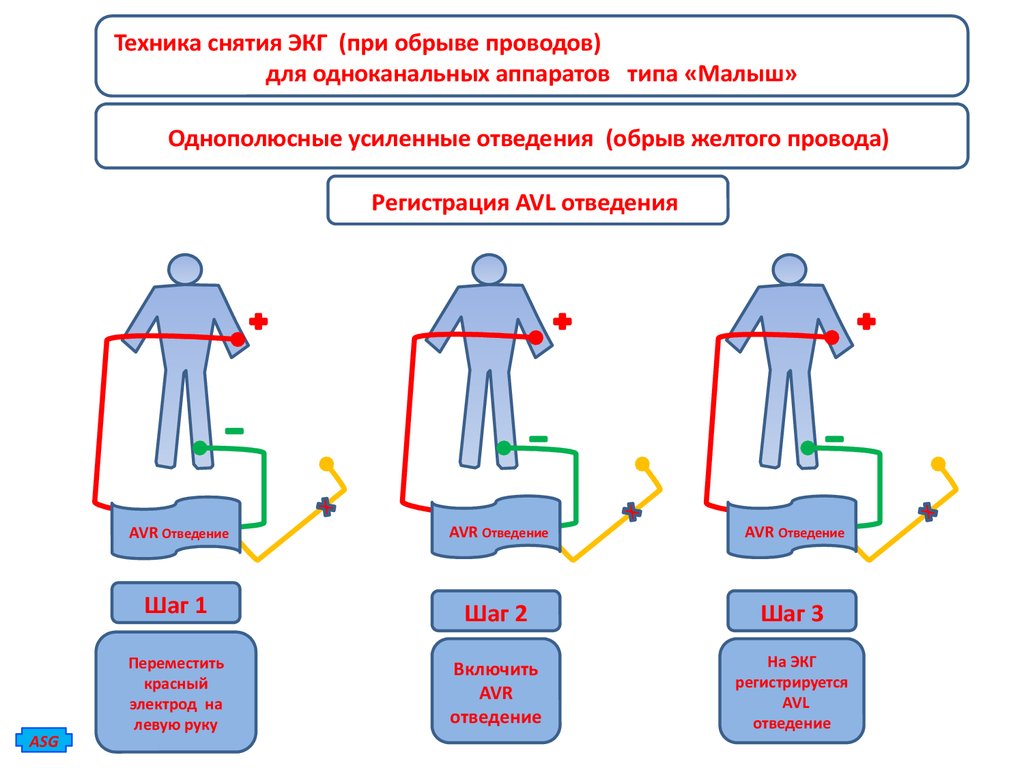

Регистрация AVL отведения
ASG
AVR Отведение
AVR Отведение
AVR Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
красный
электрод на
левую руку
Включить
AVR
отведение
На ЭКГ
регистрируется
AVL
отведение

13.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв зеленого провода)
Отведения
ASG

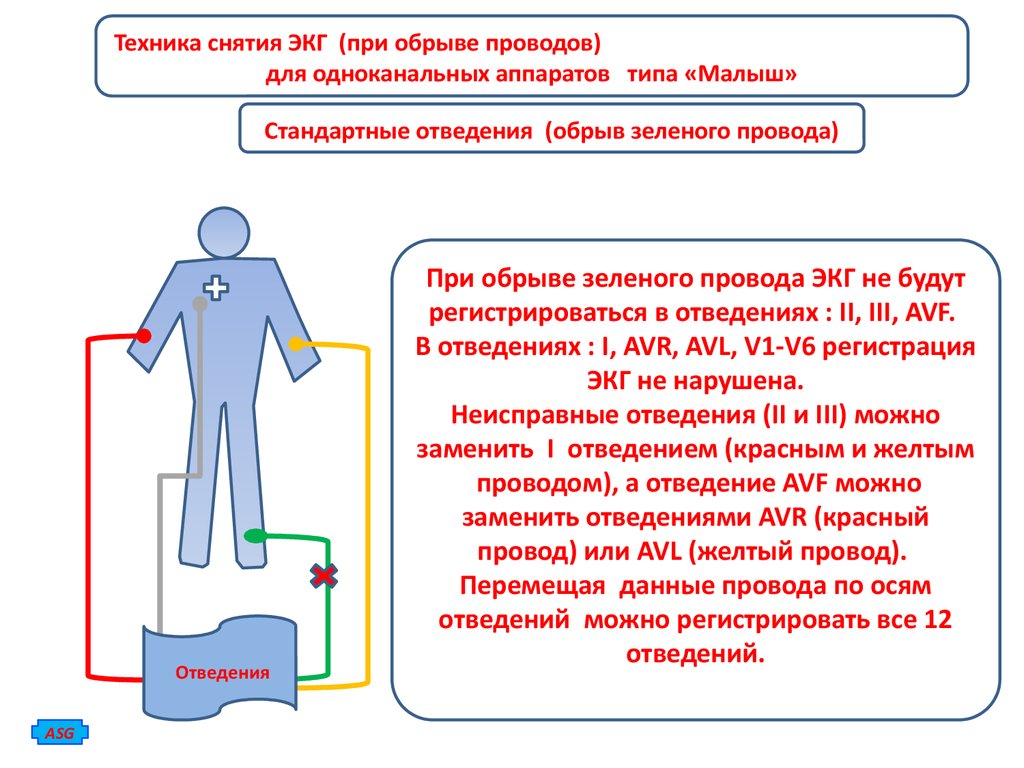

При обрыве зеленого провода ЭКГ не будут
регистрироваться в отведениях : II, III, AVF.
В отведениях : I, AVR, AVL, V1-V6 регистрация
ЭКГ не нарушена.
Неисправные отведения (II и III) можно
заменить I отведением (красным и желтым
проводом), а отведение AVF можно
заменить отведениями AVR (красный
провод) или AVL (желтый провод).
Перемещая данные провода по осям
отведений можно регистрировать все 12
отведений.

14.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв зеленого провода)

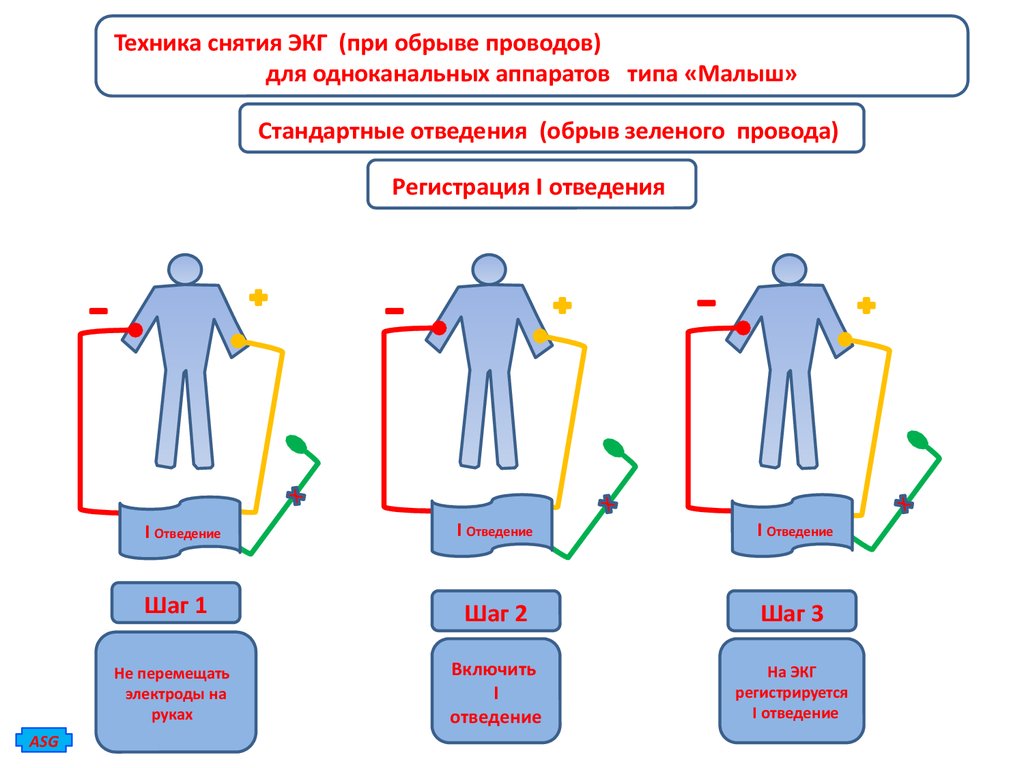

Регистрация I отведения
I Отведение
I Отведение
Шаг 1
Шаг 2
Шаг 3
Не перемещать
электроды на
руках
Включить
I
отведение
На ЭКГ
регистрируется
I отведение
I Отведение
ASG

15.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв зеленого провода)
Регистрация II отведения
I Отведение
I Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
желтый
электрод на
левую ногу
Включить
I
отведение
На ЭКГ
регистрируется
II отведение
I Отведение
ASG

16.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Стандартные отведения (обрыв зеленого провода)

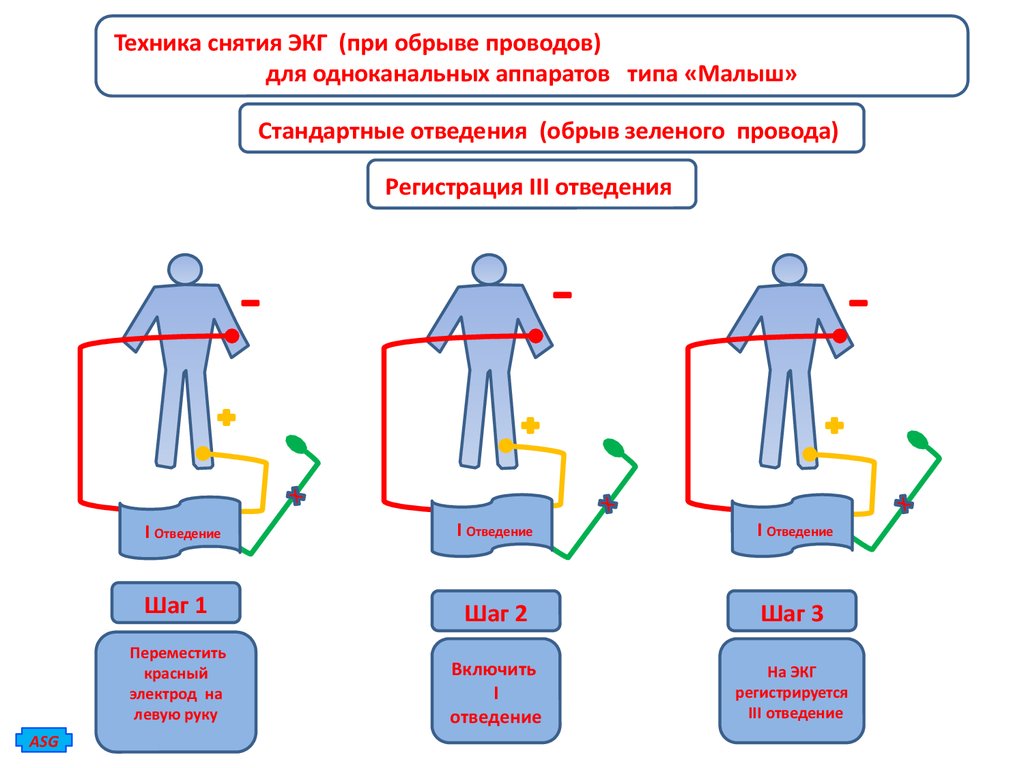

Регистрация III отведения
I Отведение
I Отведение
Шаг 1
Шаг 2
Шаг 3
Переместить
красный
электрод на
левую руку
Включить
I
отведение
На ЭКГ
регистрируется
III отведение
I Отведение
ASG

17.

Техника снятия ЭКГ (при обрыве проводов)
для одноканальных аппаратов типа «Малыш»
Грудные отведения
исправны
Грудные отведения
не исправны
При обрыве белого
(грудного) провода, его
можно заменить любым
другим проводом
(красным, желтым или
зеленым).
Если используется
красный провод, то
включите отведение AVR.
Если используется
желтый провод, то
включите отведение AVL.
Если используется
зеленый провод, то
включите отведение AVF.
V1 – V6 отведение
ASG
V1 – V6 отведение
