1. 04

2.

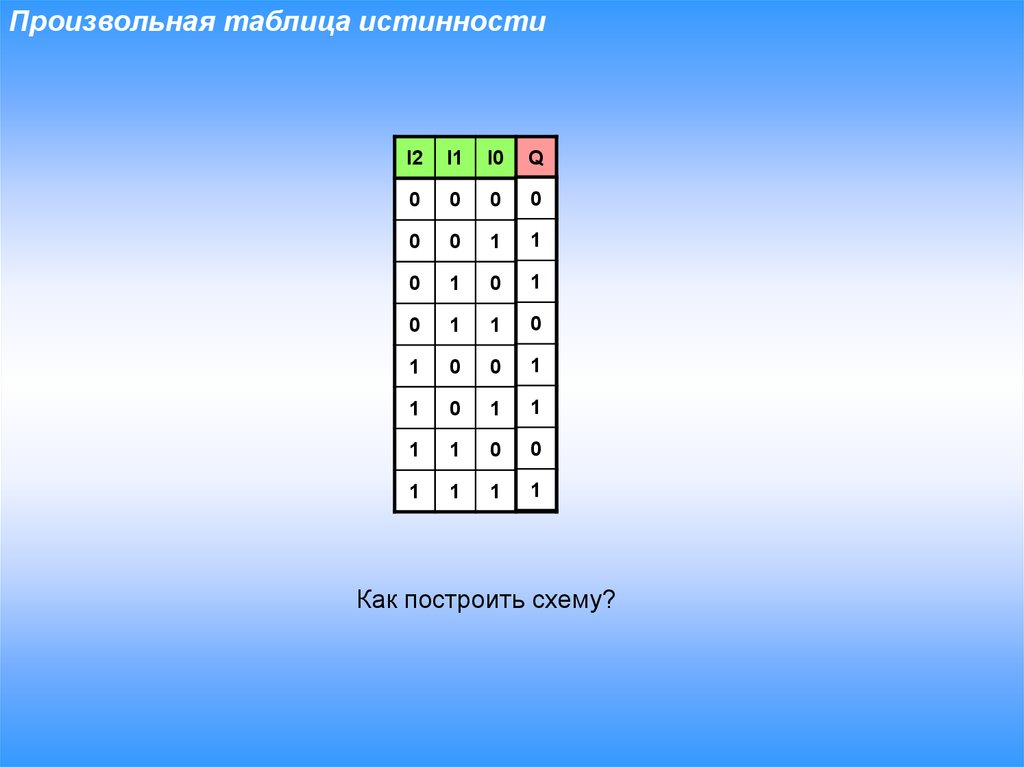

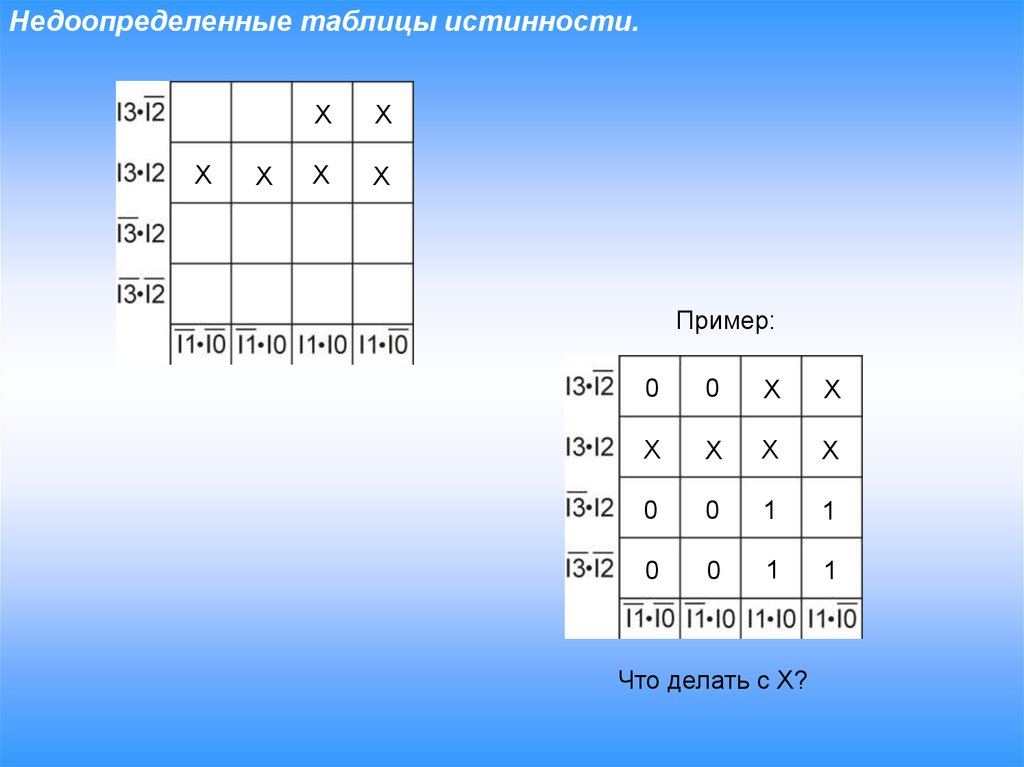

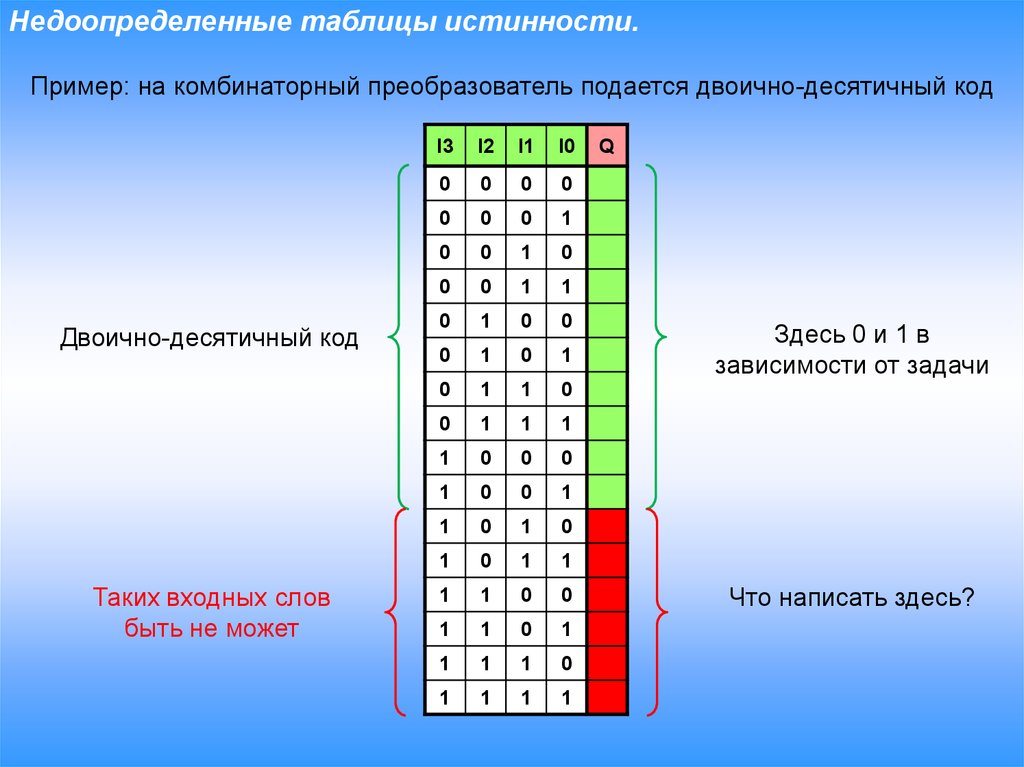

Произвольная таблица истинности
I2
I1
I0
Q
0
0
0
0
0
0
1
1
0
1
0
1
0
1
1
0
1
0
0
1
1
0
1
1
1
1
0
0
1
1
1
1
Как построить схему?

3.

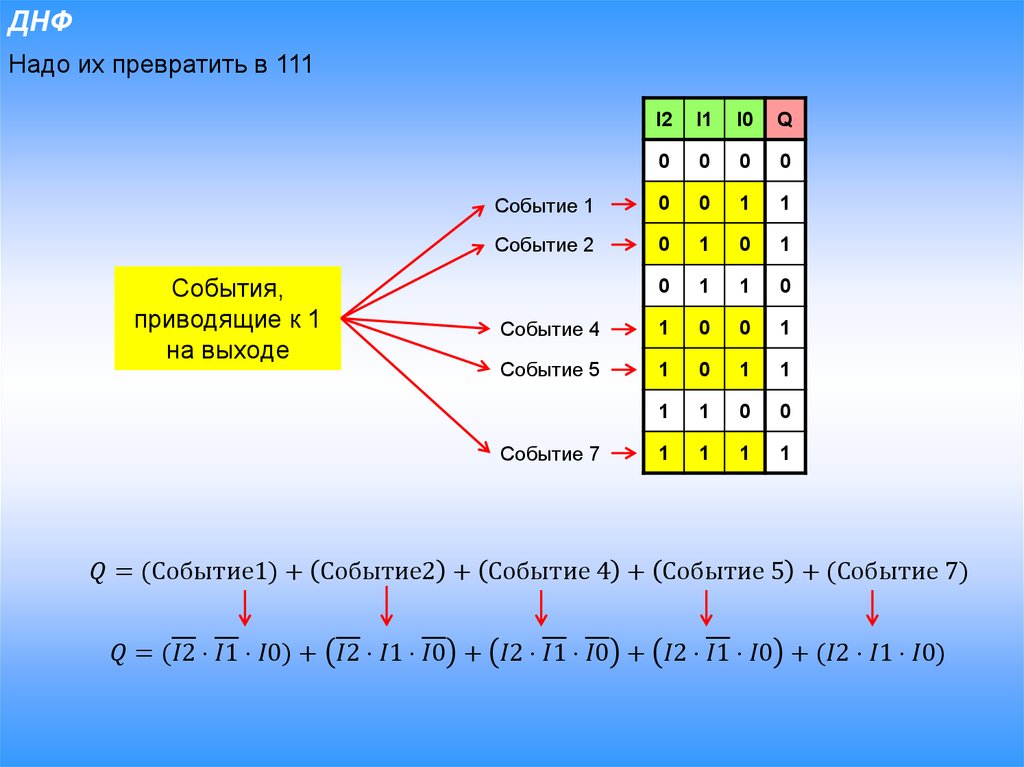

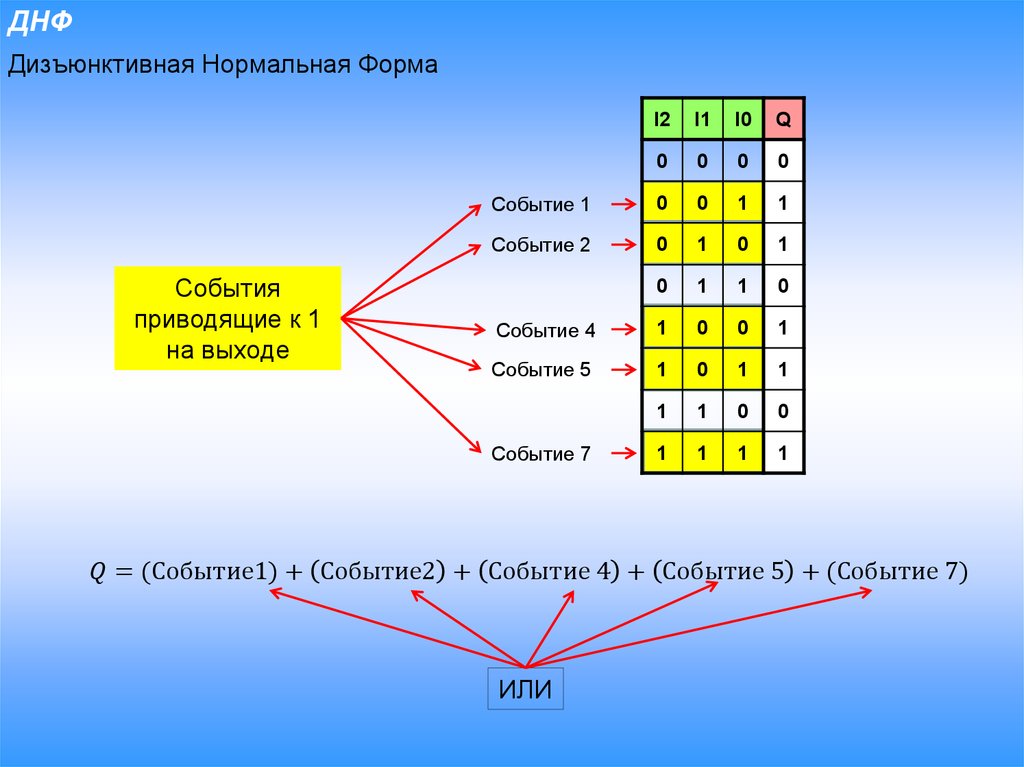

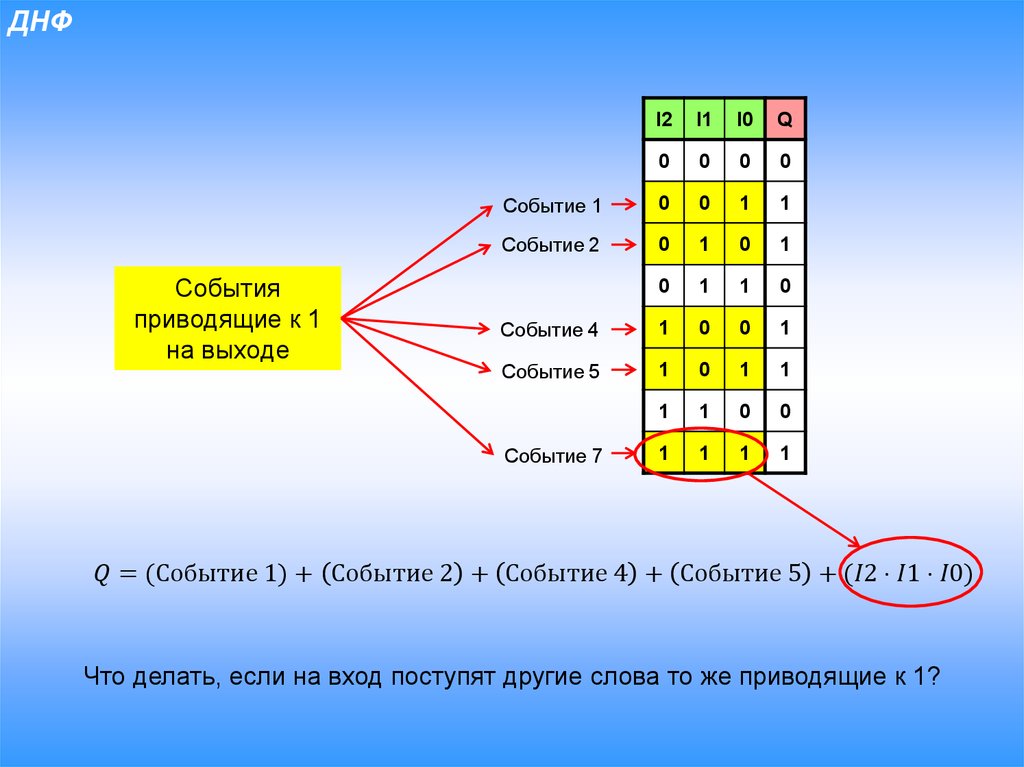

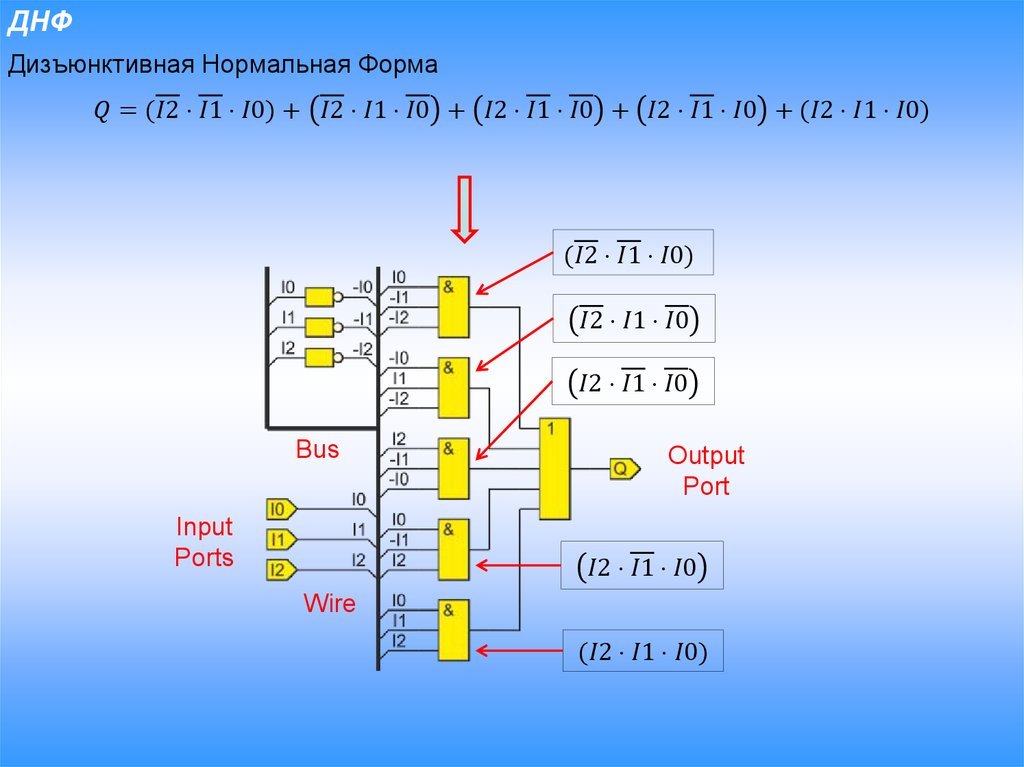

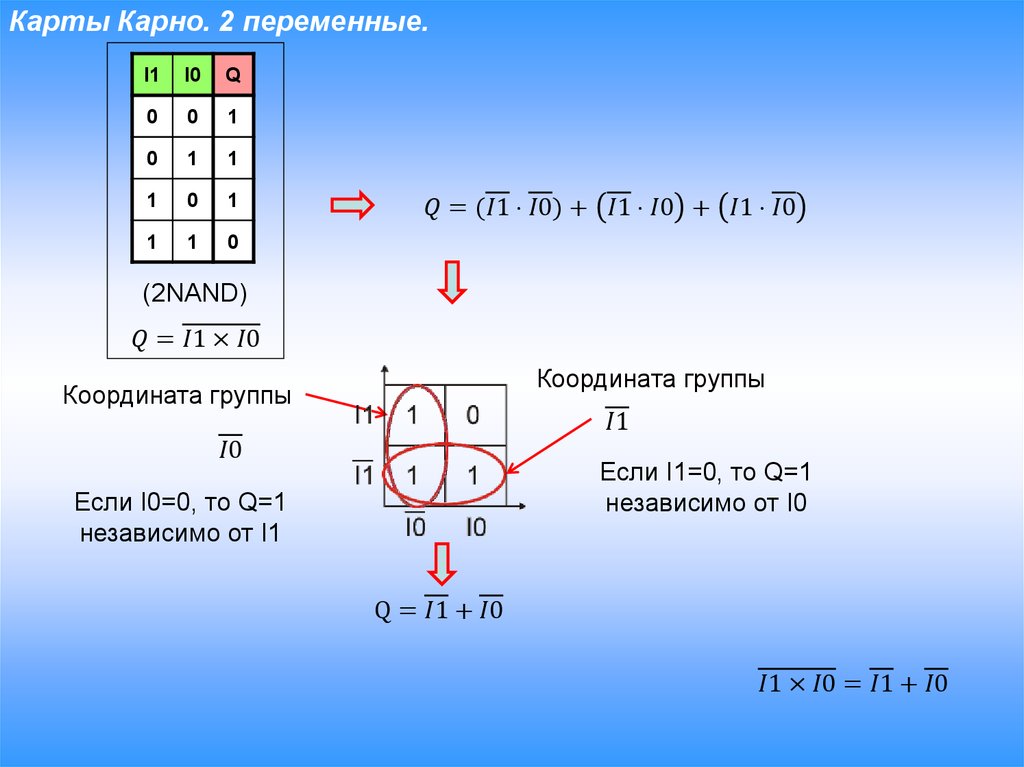

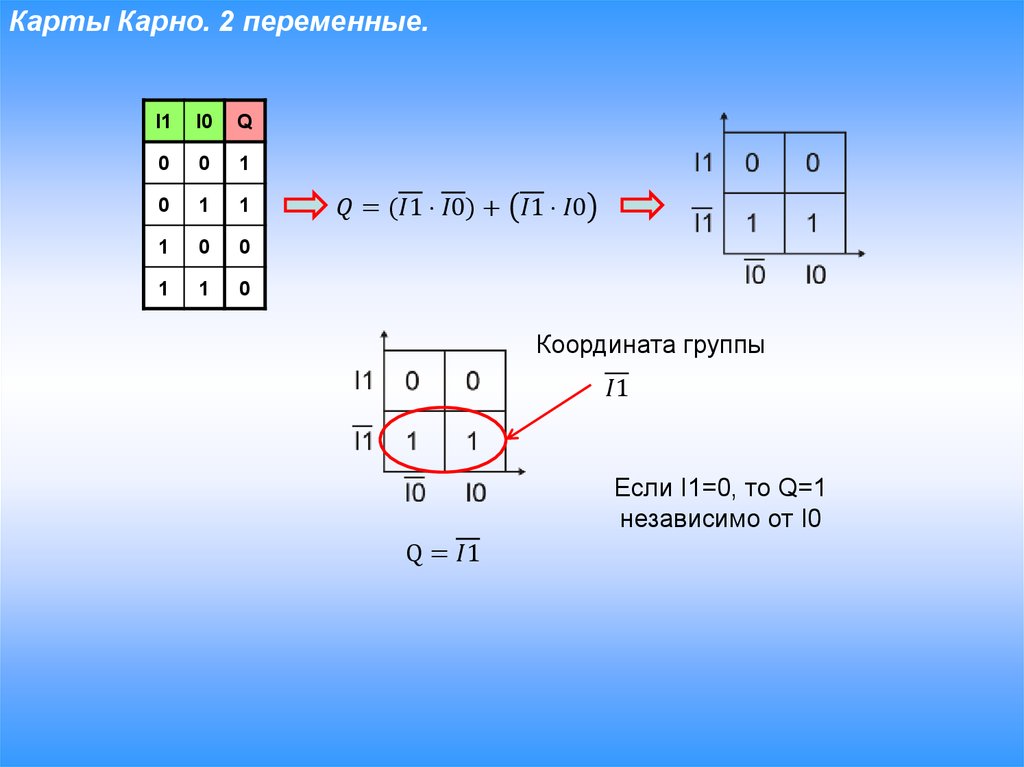

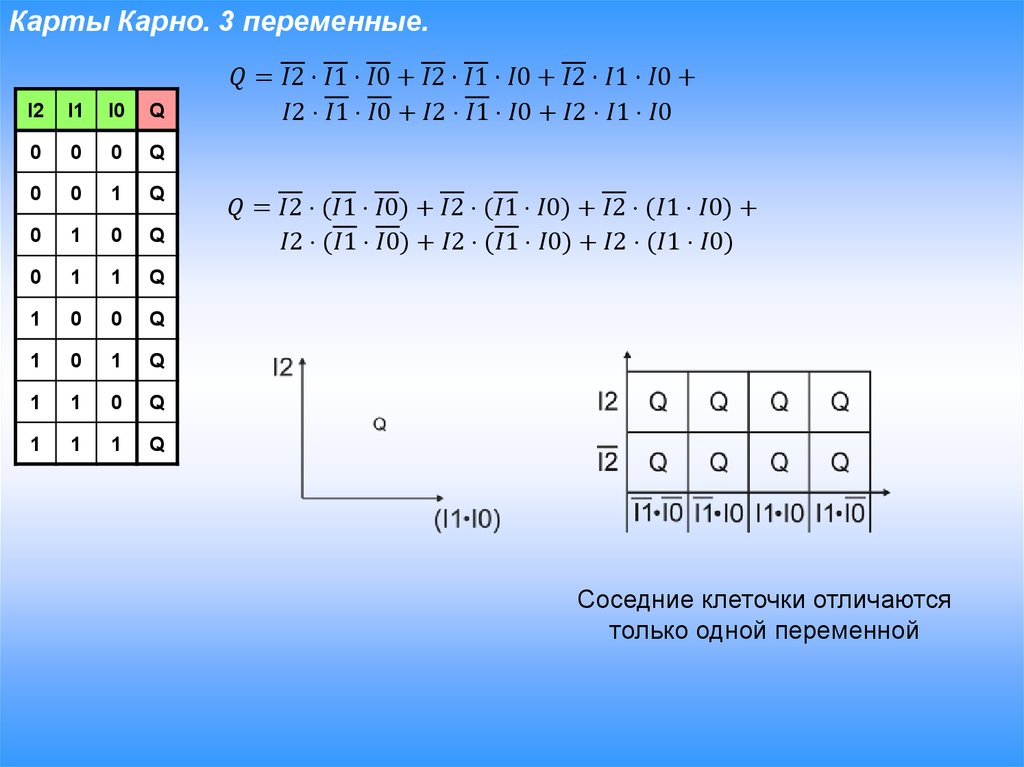

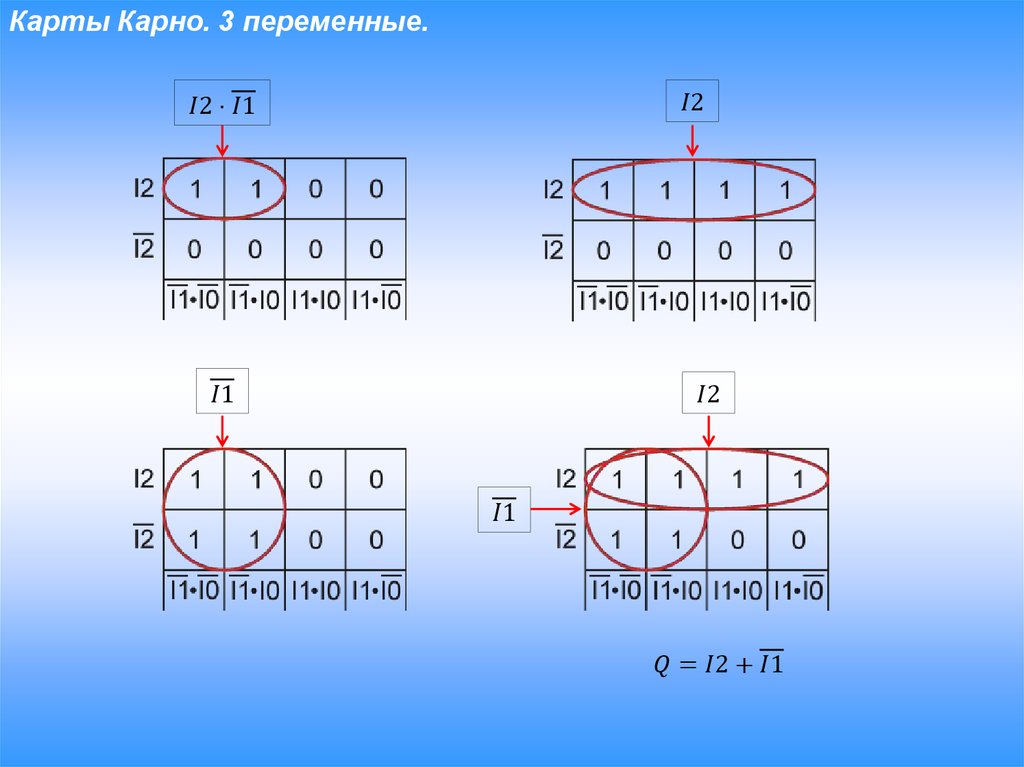

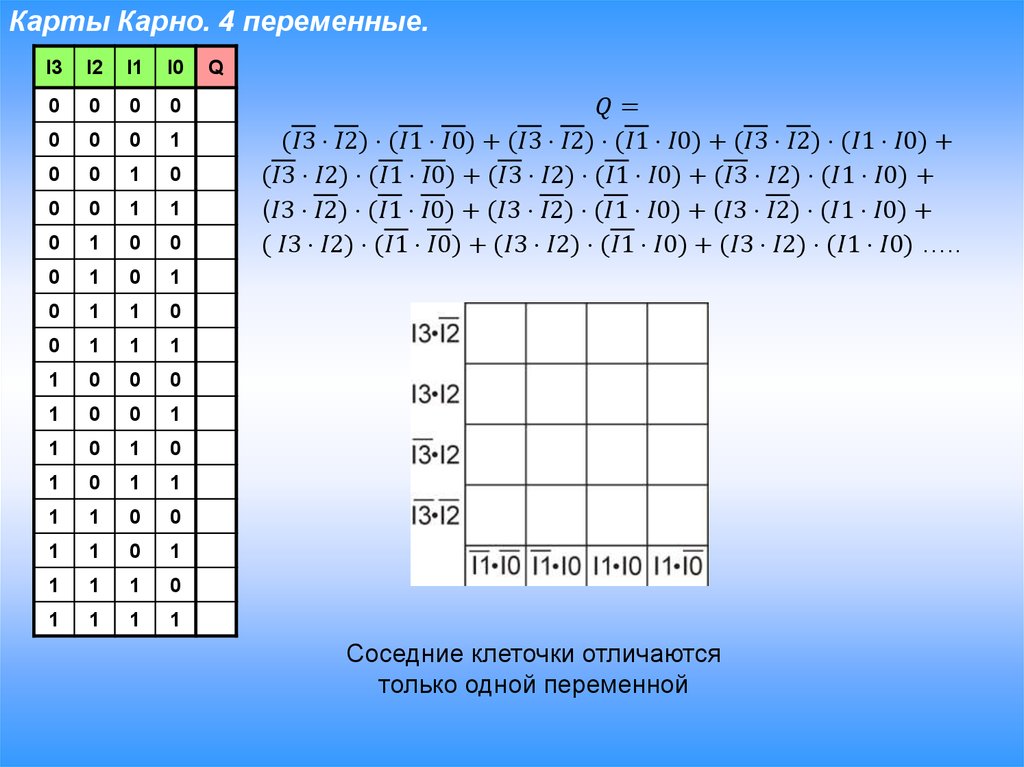

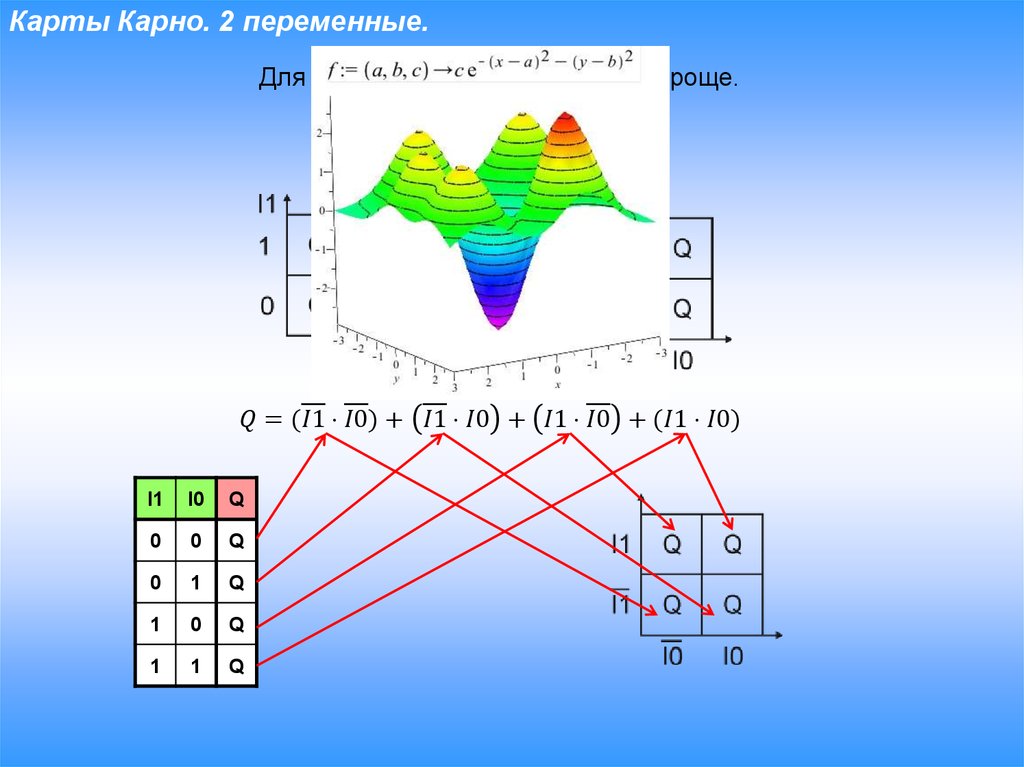

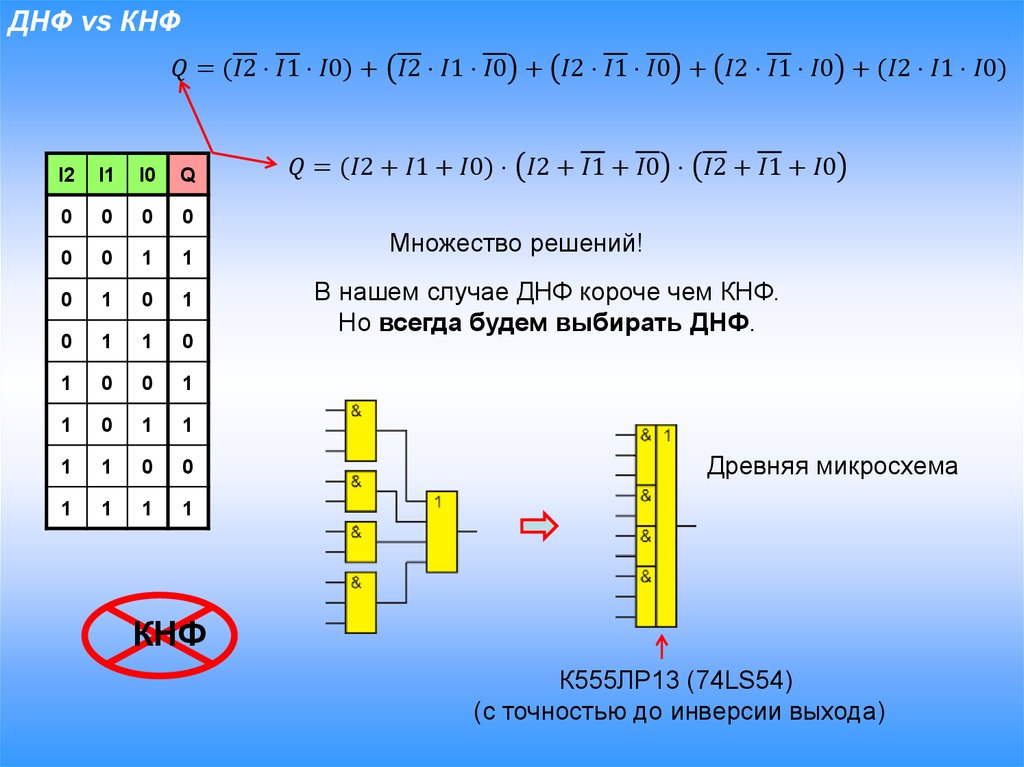

ДНФ
Дизъюнктивная Нормальная Форма
События
приводящие к 1
на выходе
I2
I1
I0
Q
0
0
0
0
Событие 1
0
0
1
1
Событие 2
0
1
0
1
0
1
1
0
Событие 4
1
0
0
1
Событие 5
1
0
1
1
1
1
0
0
1
1
1
1
Событие 7
