Исследование статических ВАХ ПТ транзисторов. Лабораторная работа №13
1.
Лабораторная работа №13Исследование статических ВАХ
ПТ транзисторов
2. Цель работы
Изучить параметров статических ВАХ ПТтранзисторов
3. Подготовка к лабораторным работам: В лабораторном работе будет исследоваться полевой транзистор каналом р – типа. Схема и
условная обозначения ПТ для снятия статическиххарактеристик
приведена
на
рис.1.
4. Значение напряжения затвора на стыке области объемного заряда управляющего p-n-перехода и p-n-перехода между базой и каналом
Значение напряжения затвора на стыке областиобъемного заряда управляющего p-n-перехода и p-nперехода между базой и каналом (ток стока Ic равен
нулю) называется пороговым напряжением Uпор.
5. Виртуальное моделирование работы транзистора МДП в программе Electronics Workbench
6. Полученные результаты

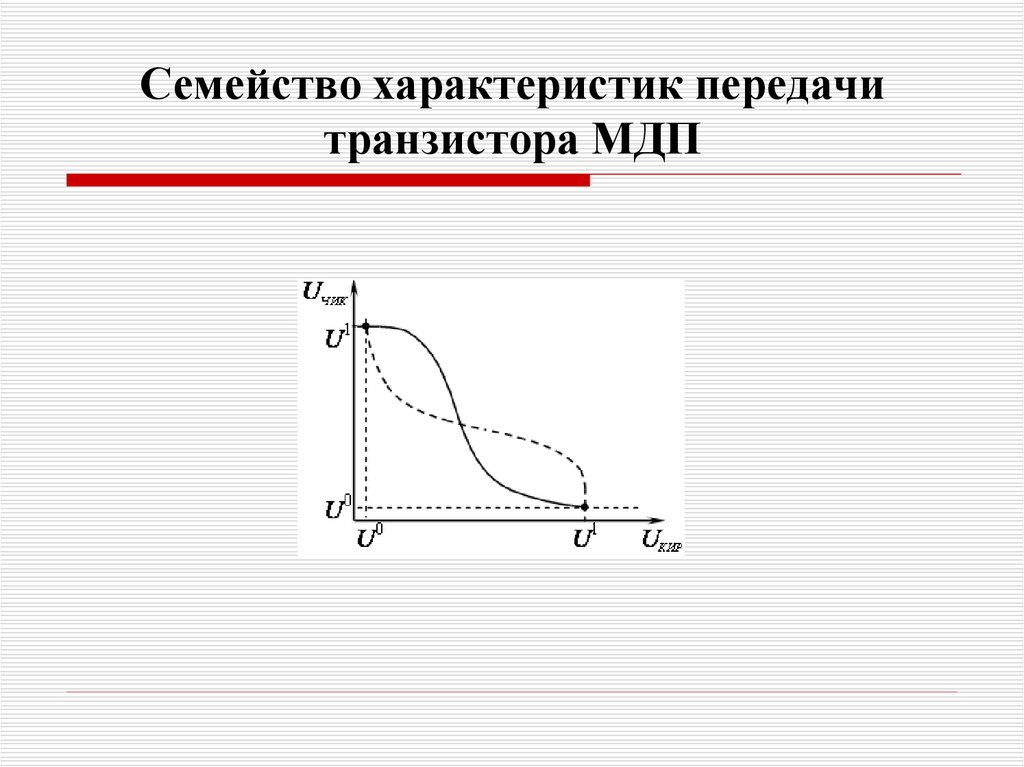

7. Семейство характеристик передачи транзистора МДП
8. Универсалный лабораторный стенд
9.

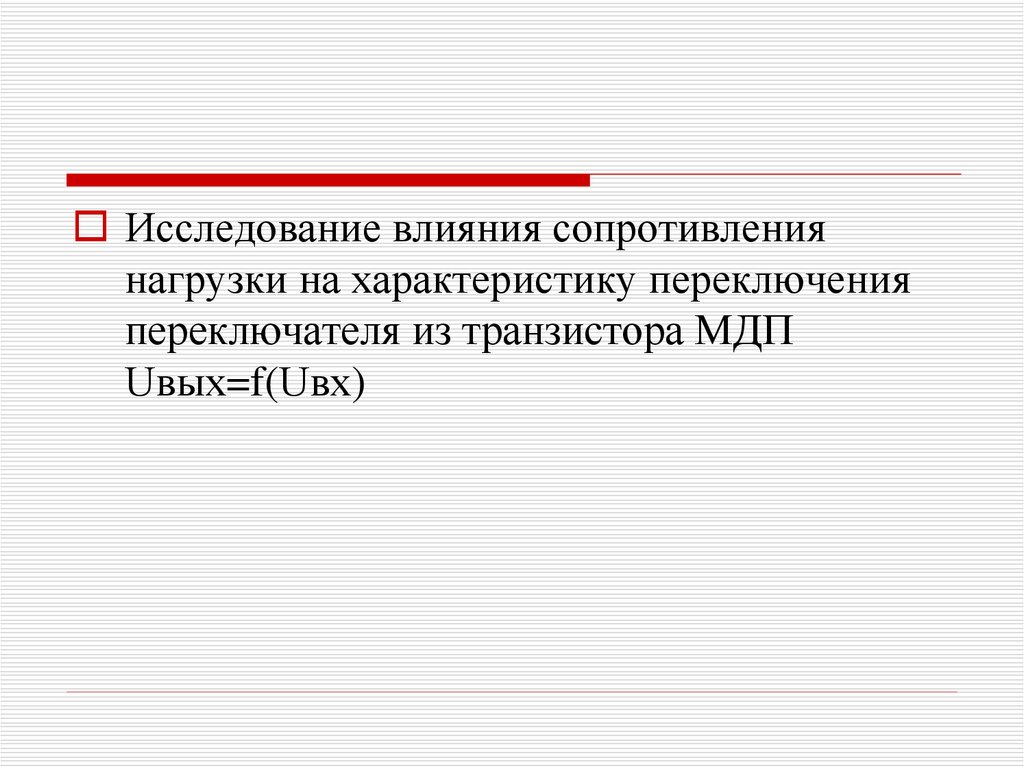

Исследование влияния сопротивлениянагрузки на характеристику переключения
переключателя из транзистора МДП
Uвых=f(Uвх)
10. Полученные результаты
11. Семейство характеристик передачи транзистора МДП

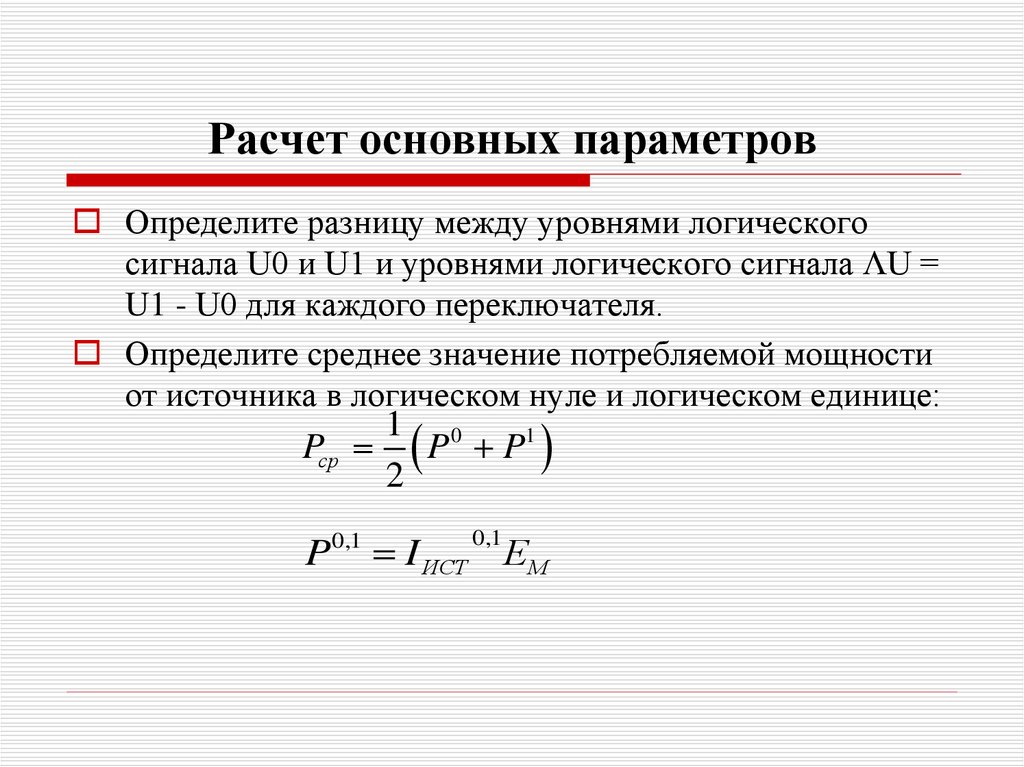

12. Расчет основных параметров
Определите разницу между уровнями логическогосигнала U0 и U1 и уровнями логического сигнала ΛU =
U1 - U0 для каждого переключателя.
Определите среднее значение потребляемой мощности
от источника в логическом нуле и логическом единице:
1 0
Pср P P1
2
P
0,1
I ИСТ ЕМ
0,1
13. Содержание отчета
Содержание отчетаНаименование работы
Цель работы
Схема измерения
Паспортные инструкции для изучаемого
электронного устройства
Результаты измерений
Вольт-амперные характеристики
Расчет основных параметров
Заключение
