Построение трехмерной модели корпуса яхты
1.
Построение трехмерной моделикорпуса яхты
2.

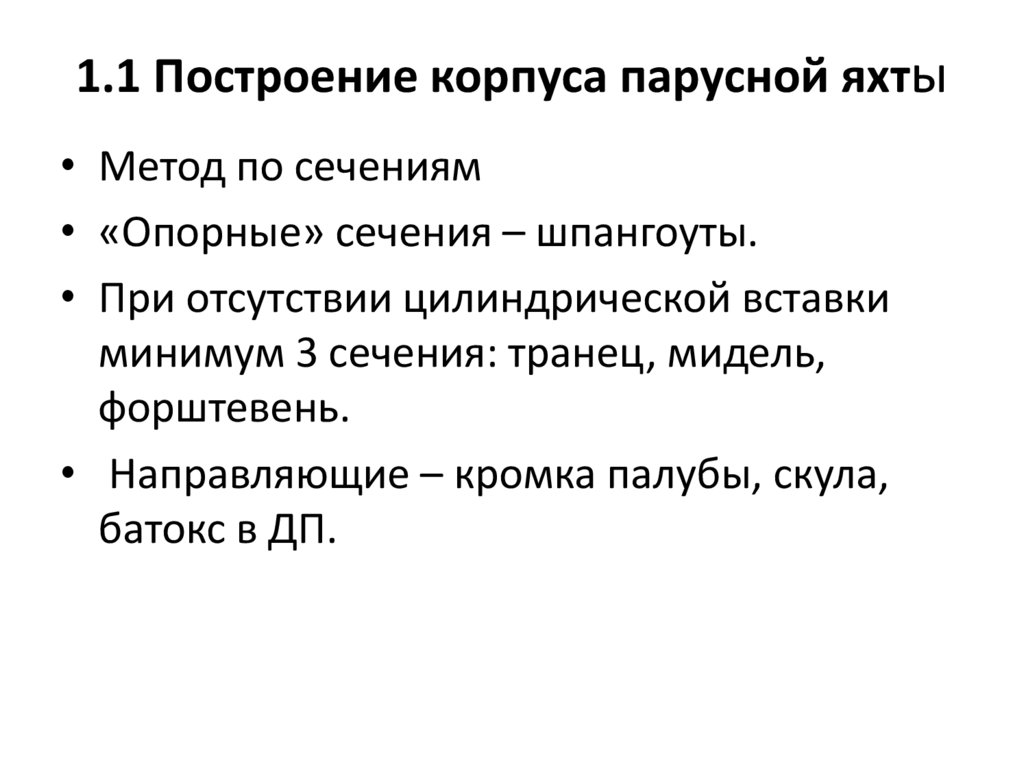

1.1 Построение корпуса парусной яхты• Метод по сечениям
• «Опорные» сечения – шпангоуты.
• При отсутствии цилиндрической вставки
минимум 3 сечения: транец, мидель,
форштевень.
• Направляющие – кромка палубы, скула,
батокс в ДП.
3.

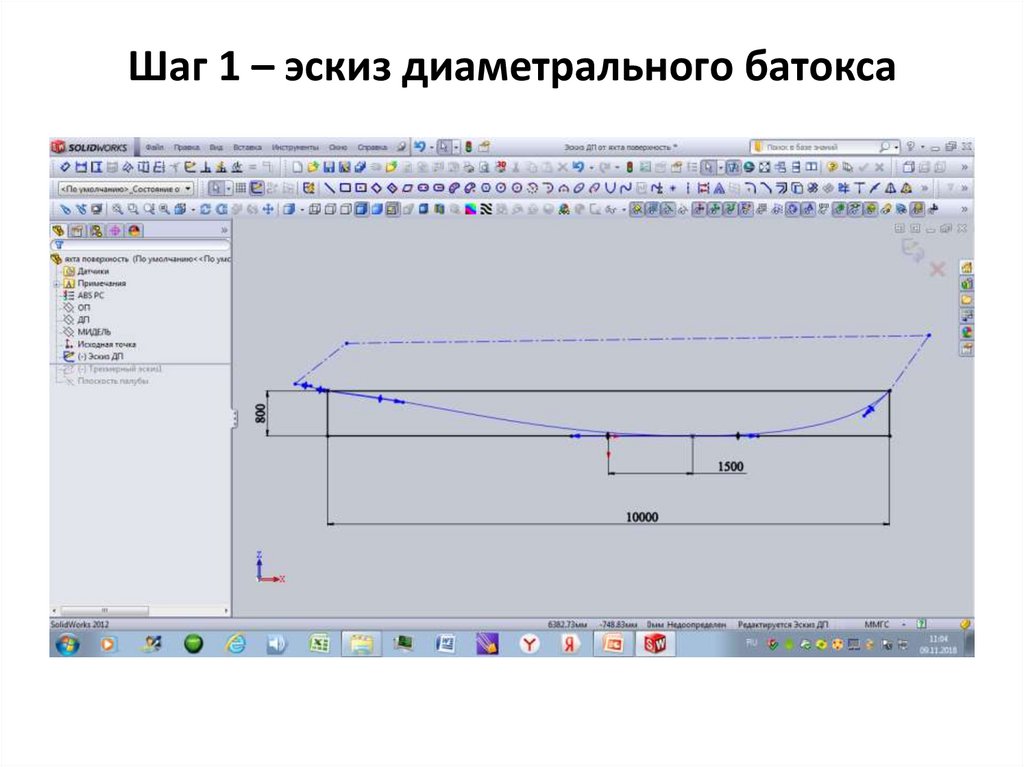

Шаг 1 – эскиз диаметрального батокса4.

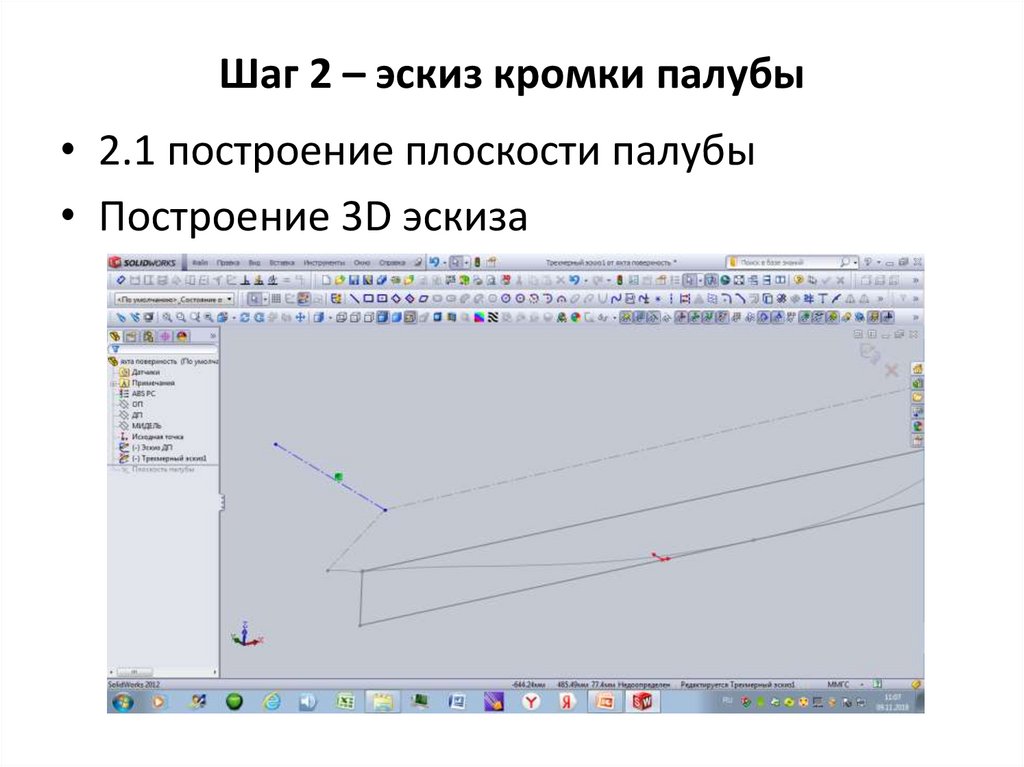

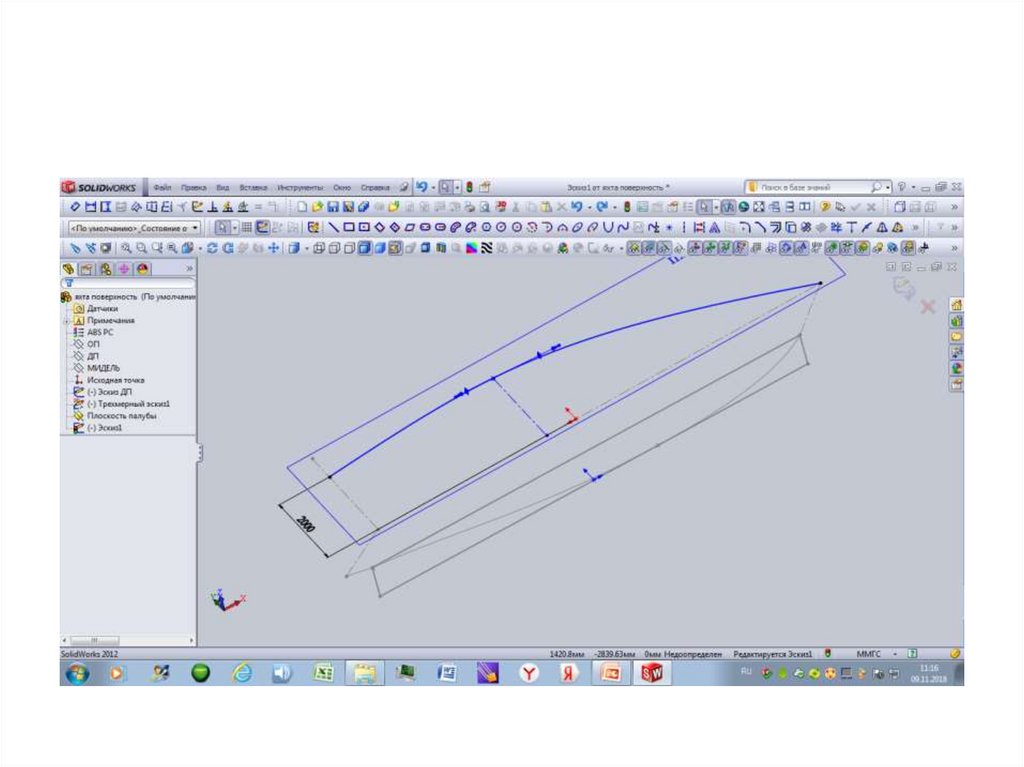

Шаг 2 – эскиз кромки палубы• 2.1 построение плоскости палубы
• Построение 3D эскиза
5.

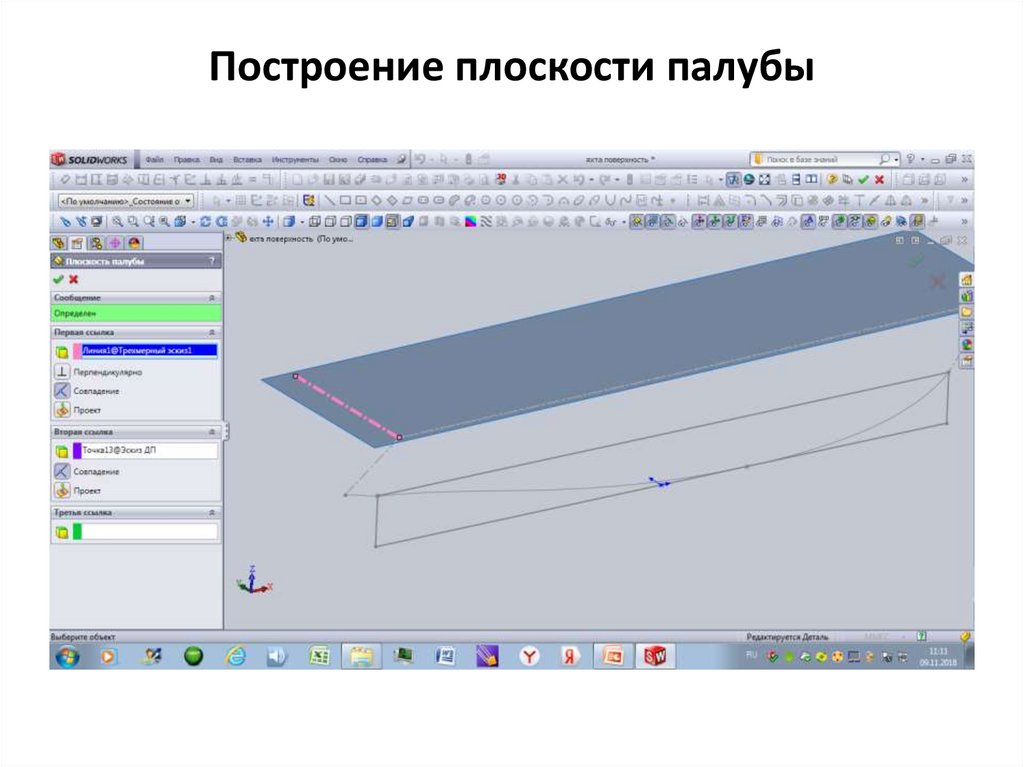

Построение плоскости палубы6.
7.

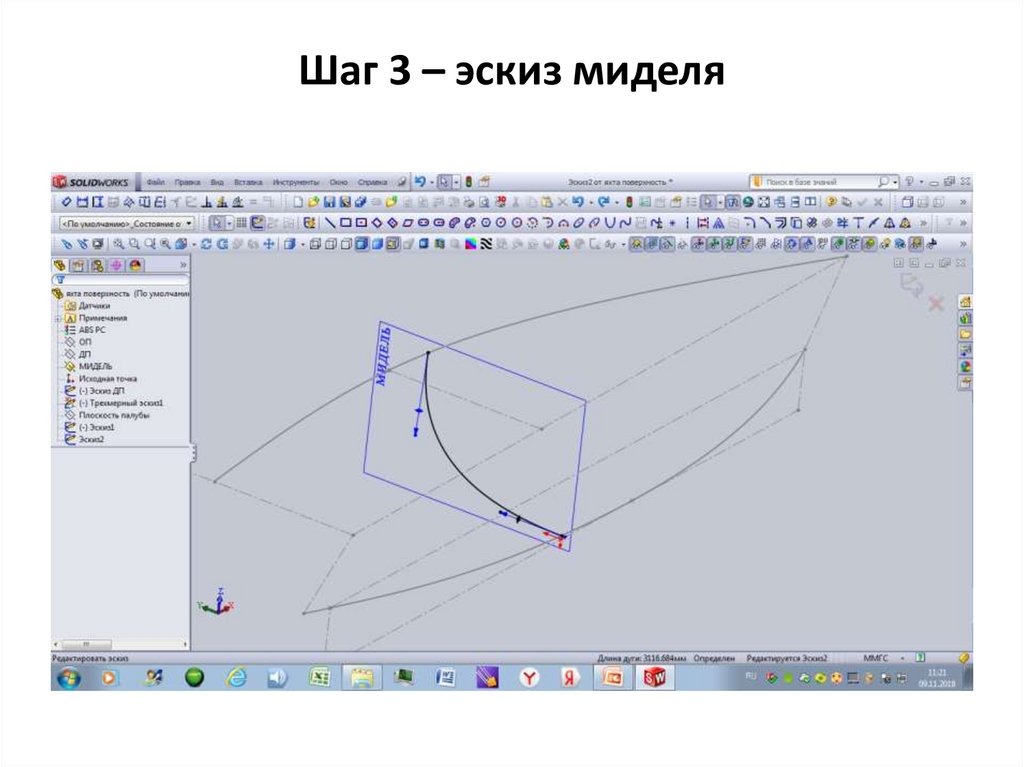

Шаг 3 – эскиз миделя8.

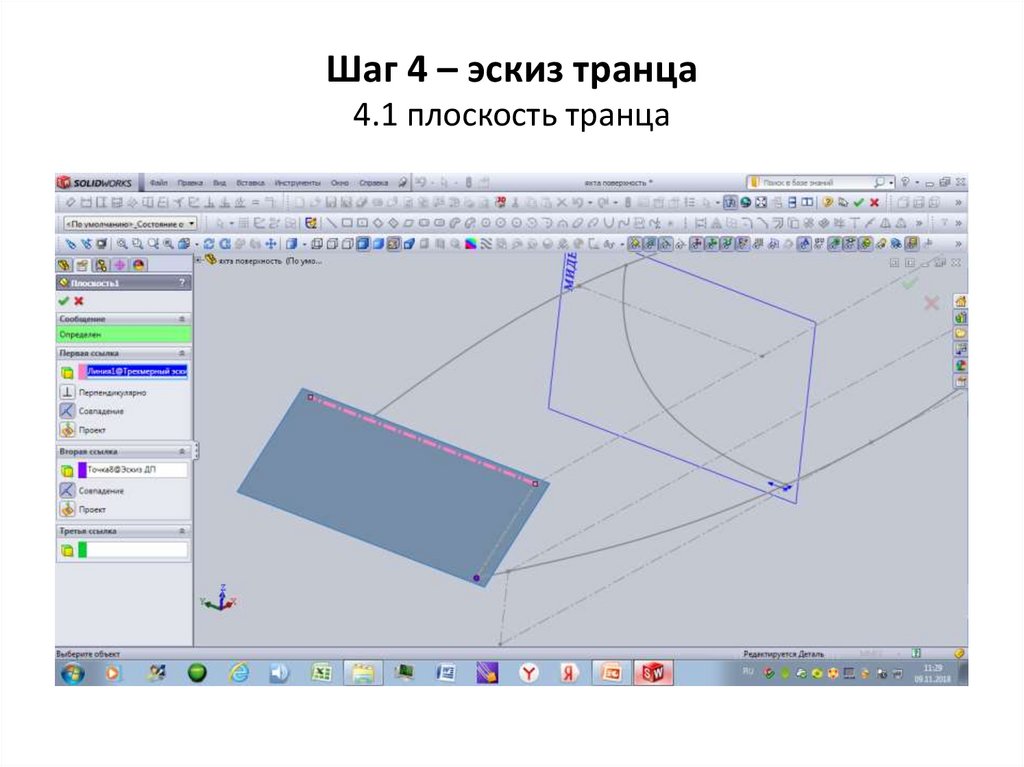

Шаг 4 – эскиз транца4.1 плоскость транца
9.

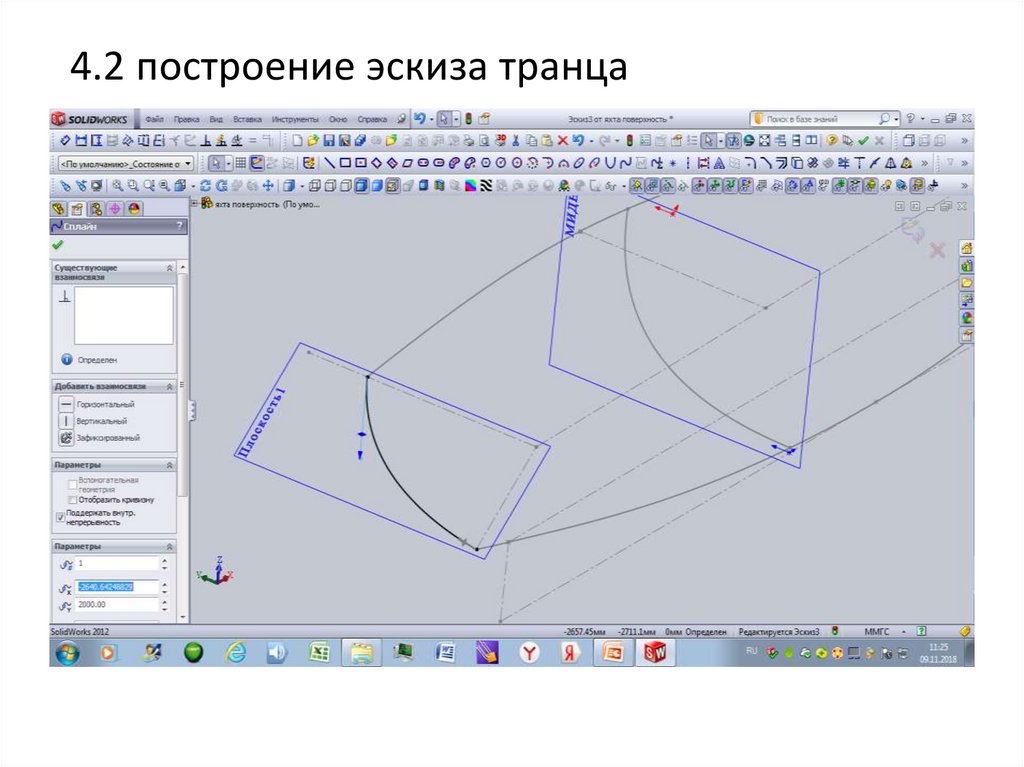

4.2 построение эскиза транца10.

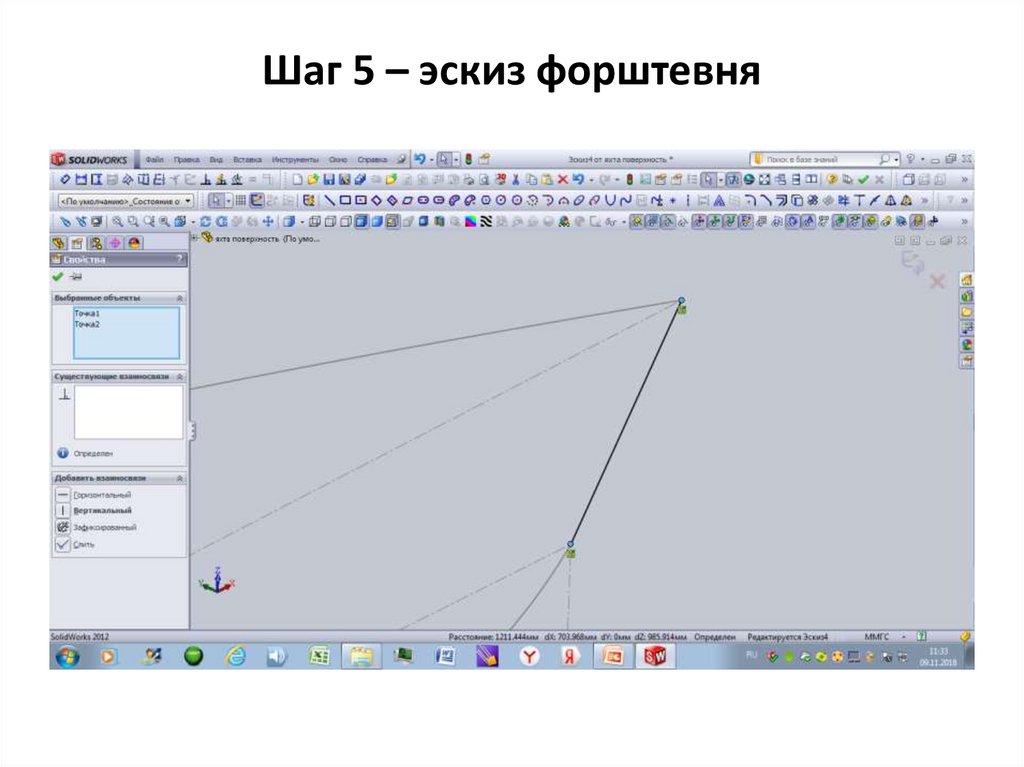

Шаг 5 – эскиз форштевня11.

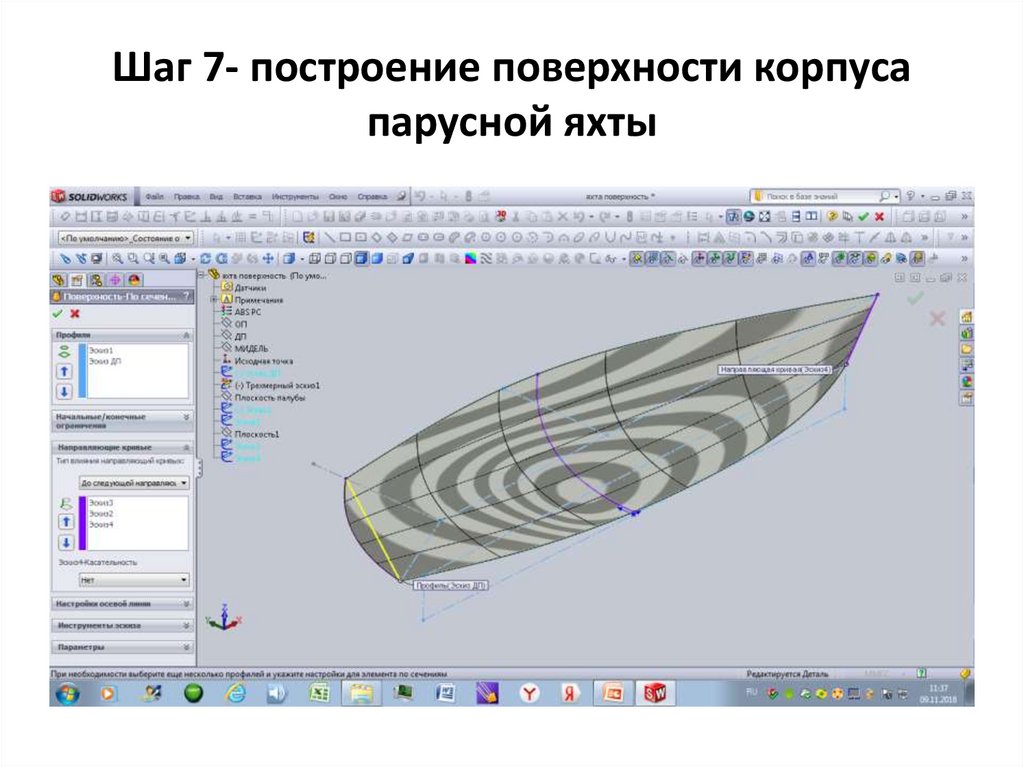

Шаг 7- построение поверхности корпусапарусной яхты
12.

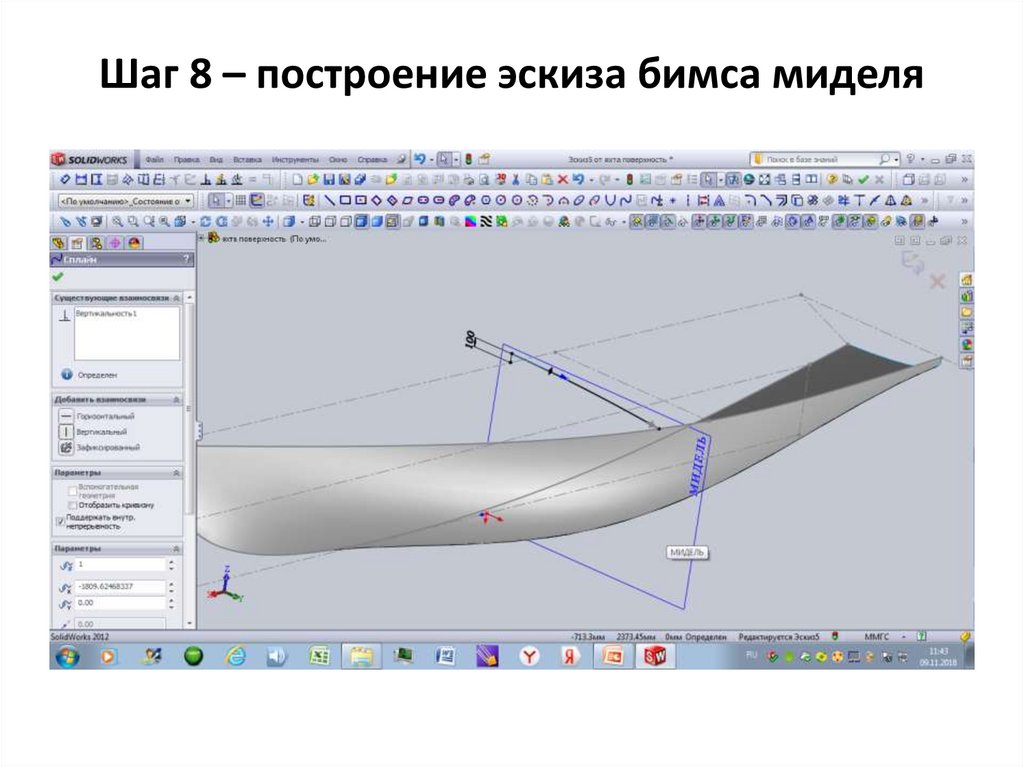

Шаг 8 – построение эскиза бимса миделя13.

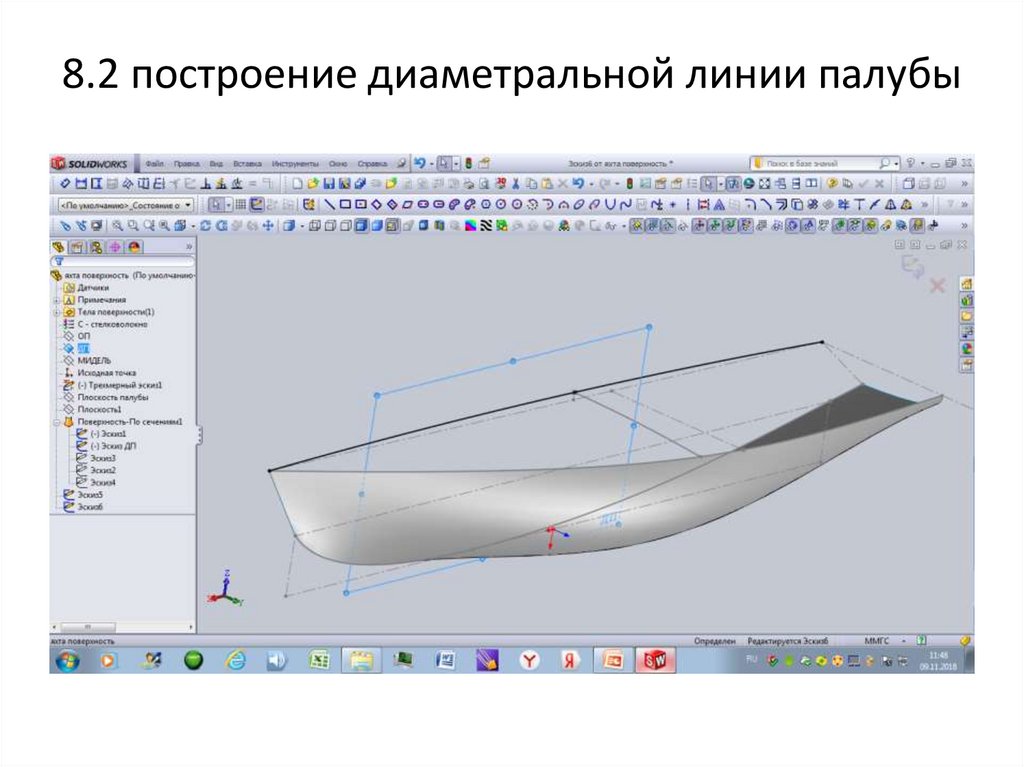

8.2 построение диаметральной линии палубы14.

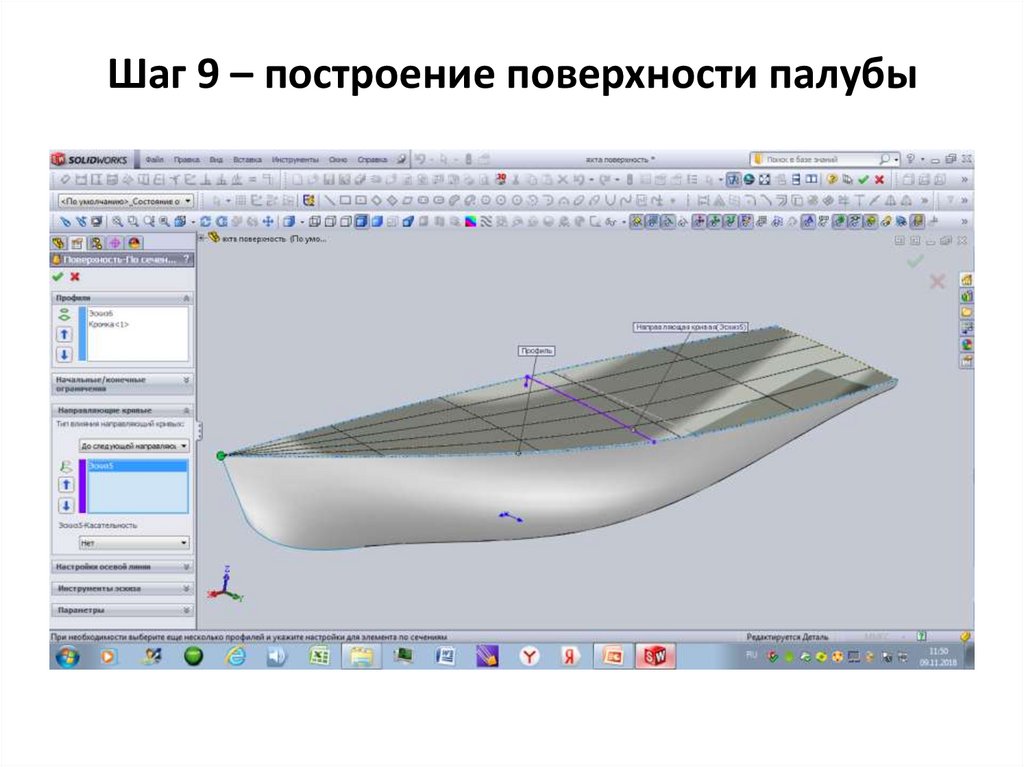

Шаг 9 – построение поверхности палубы15.

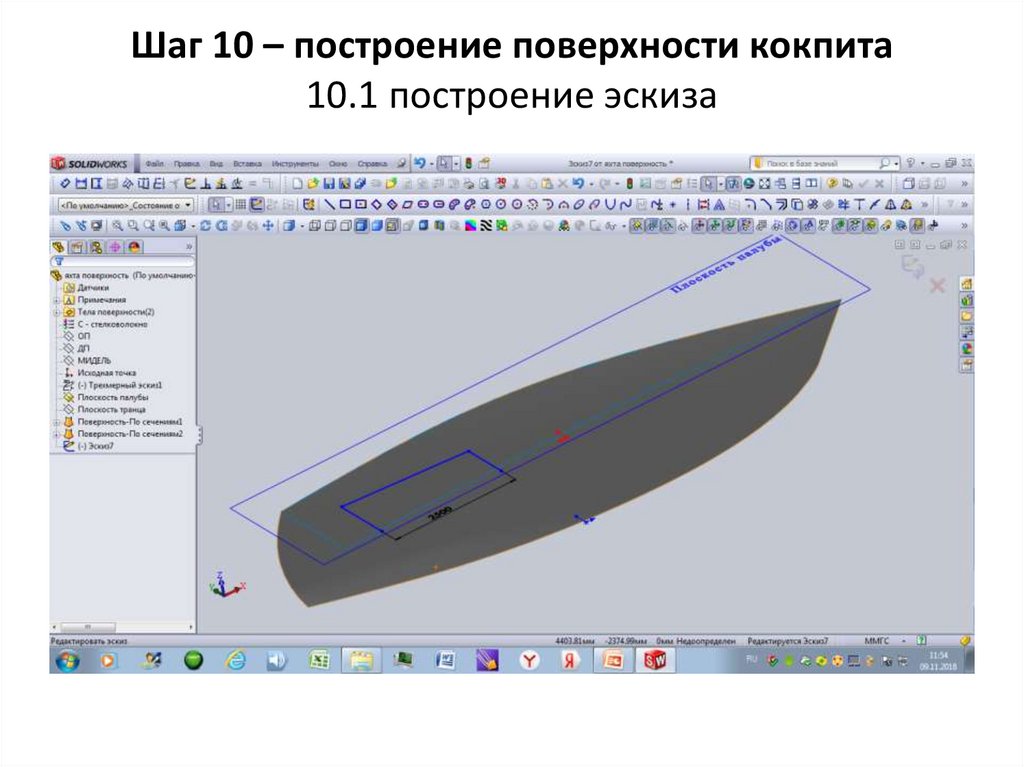

Шаг 10 – построение поверхности кокпита10.1 построение эскиза
16.
10.2 Построение поверхности кокпита17.

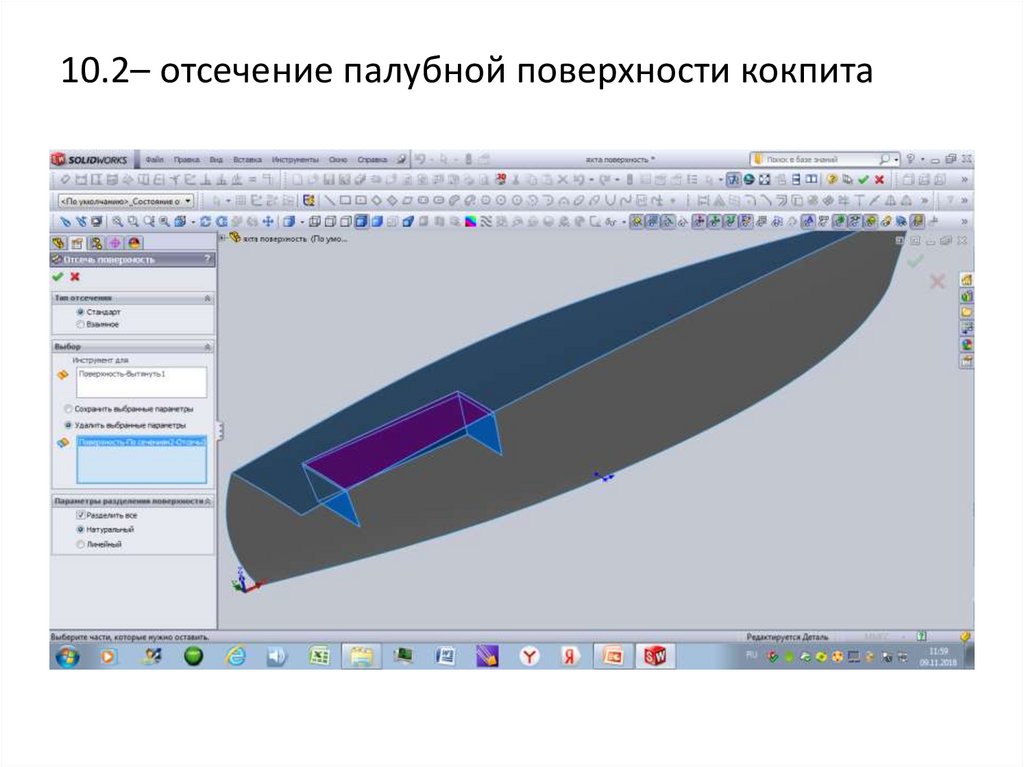

10.2– отсечение палубной поверхности кокпита18.

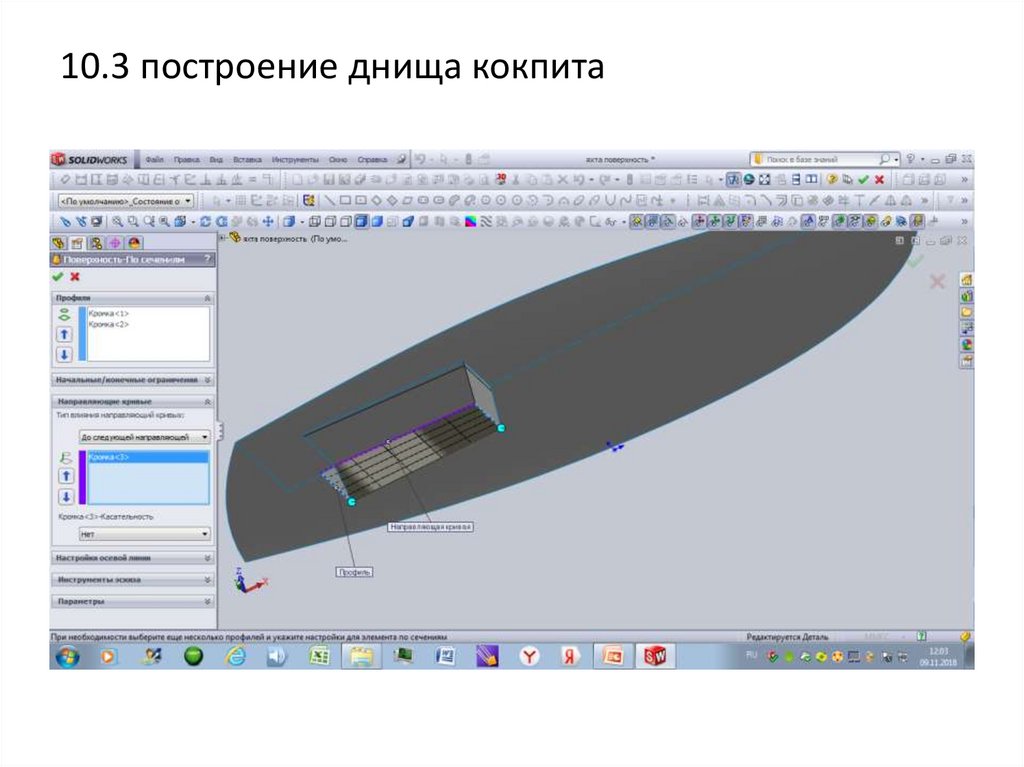

10.3 построение днища кокпита19.

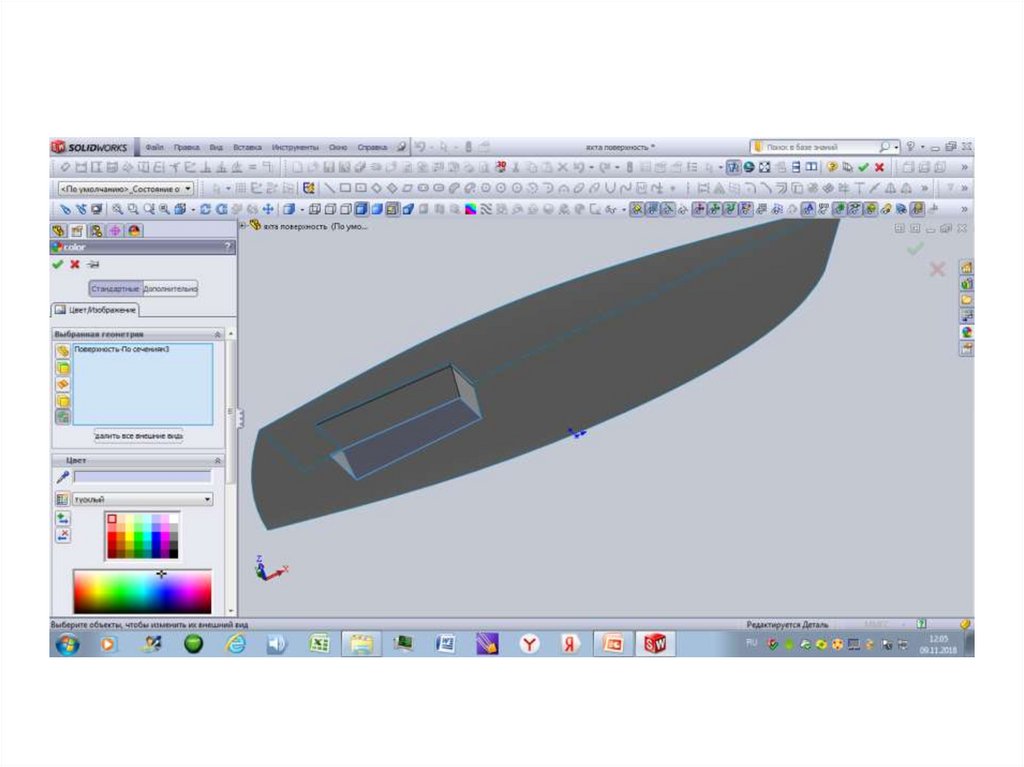

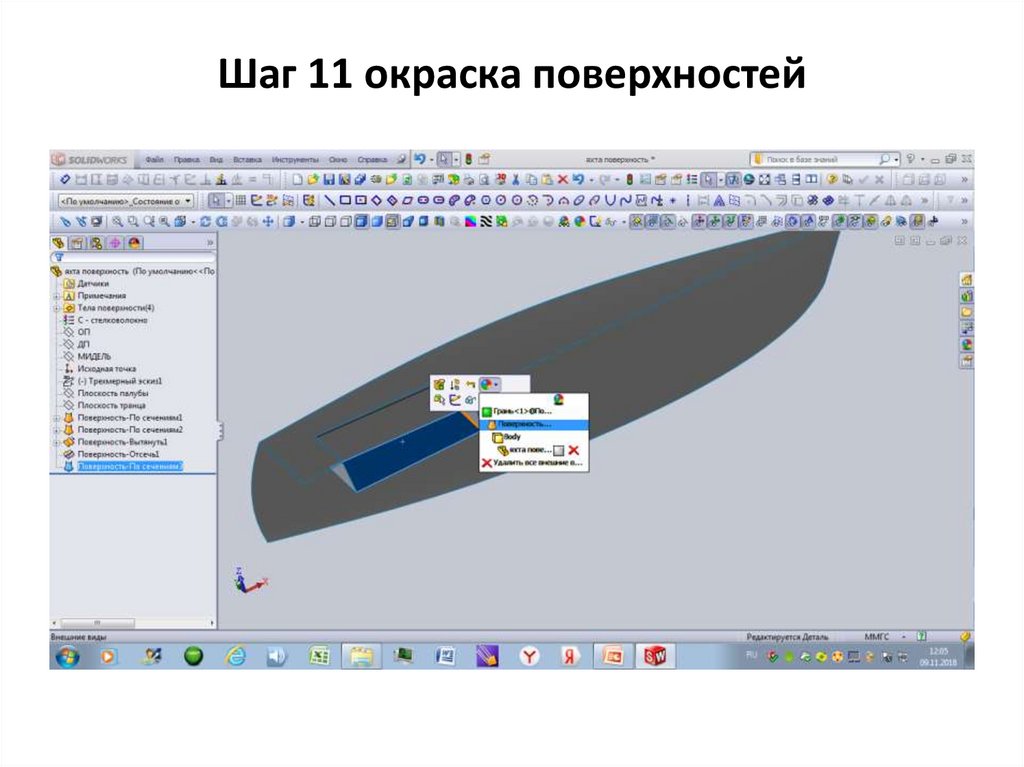

Шаг 11 окраска поверхностей20.
21.

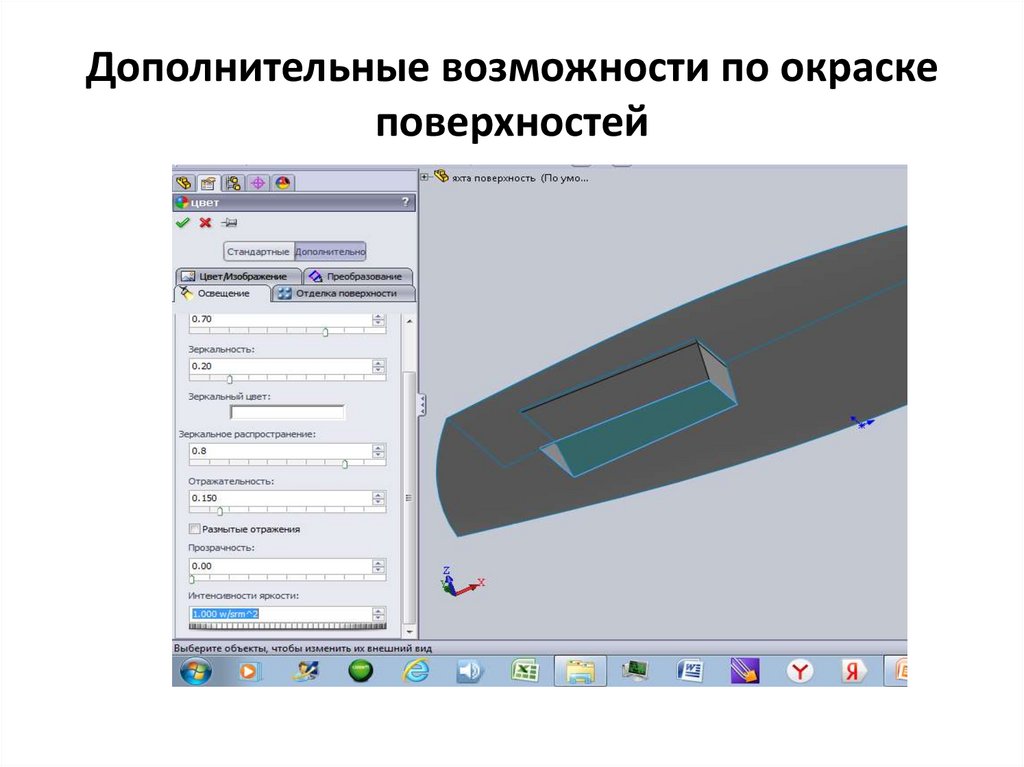

Дополнительные возможности по окраскеповерхностей
22.

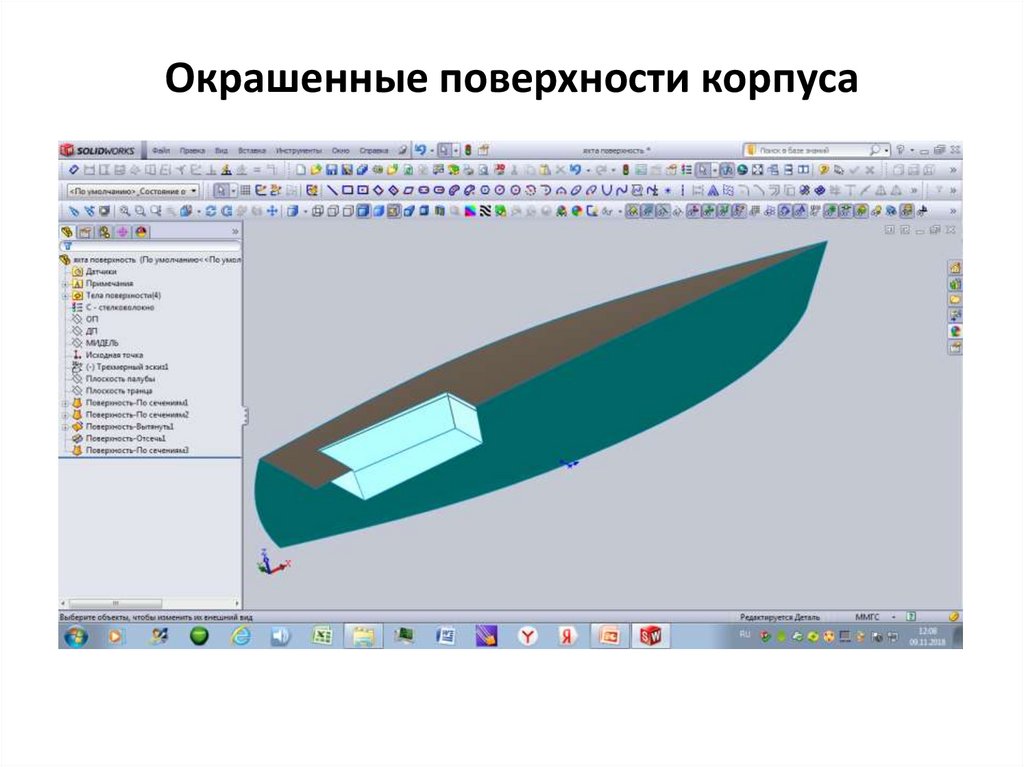

Окрашенные поверхности корпуса23.

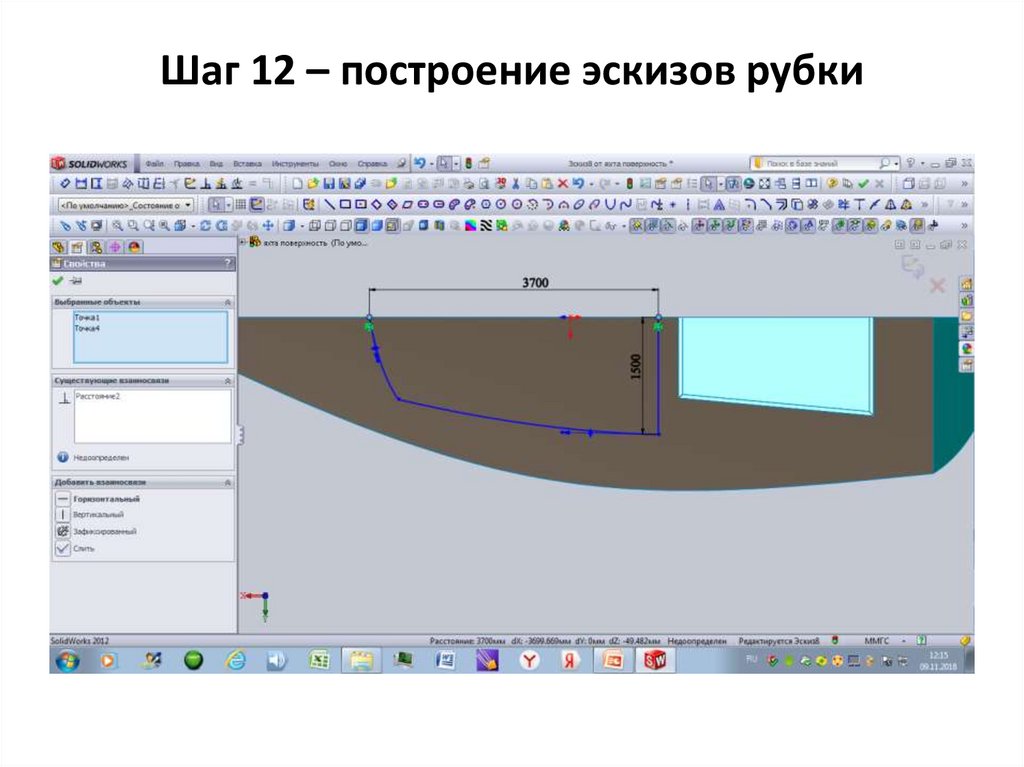

Шаг 12 – построение эскизов рубки24.

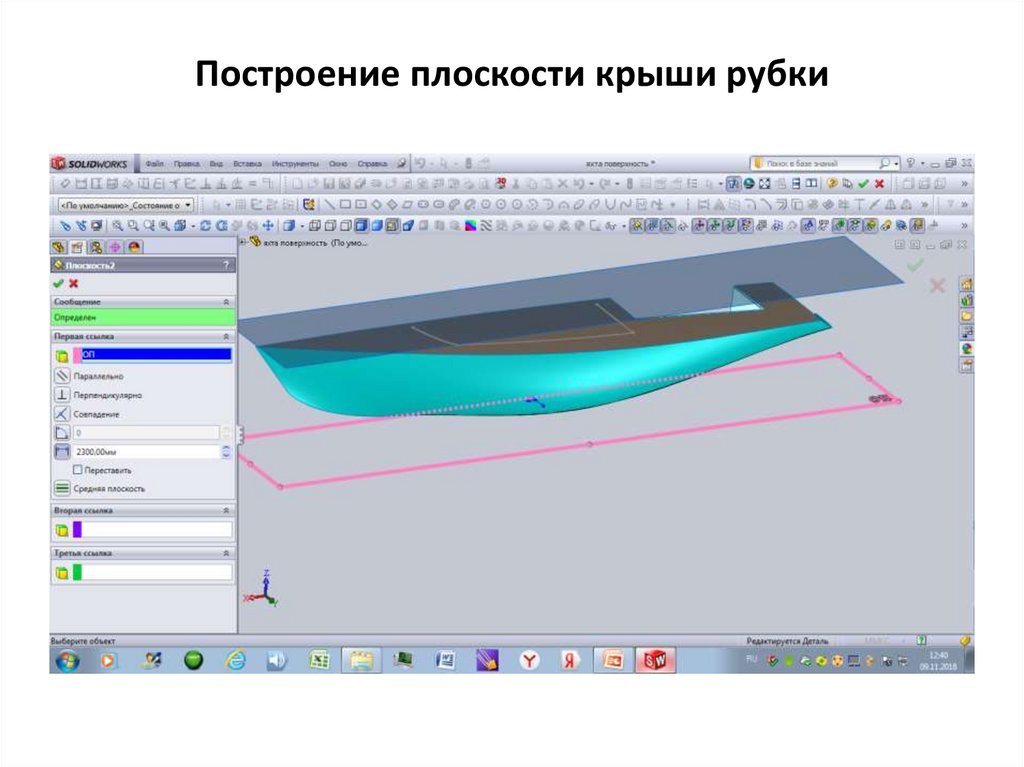

Построение плоскости крыши рубки25.

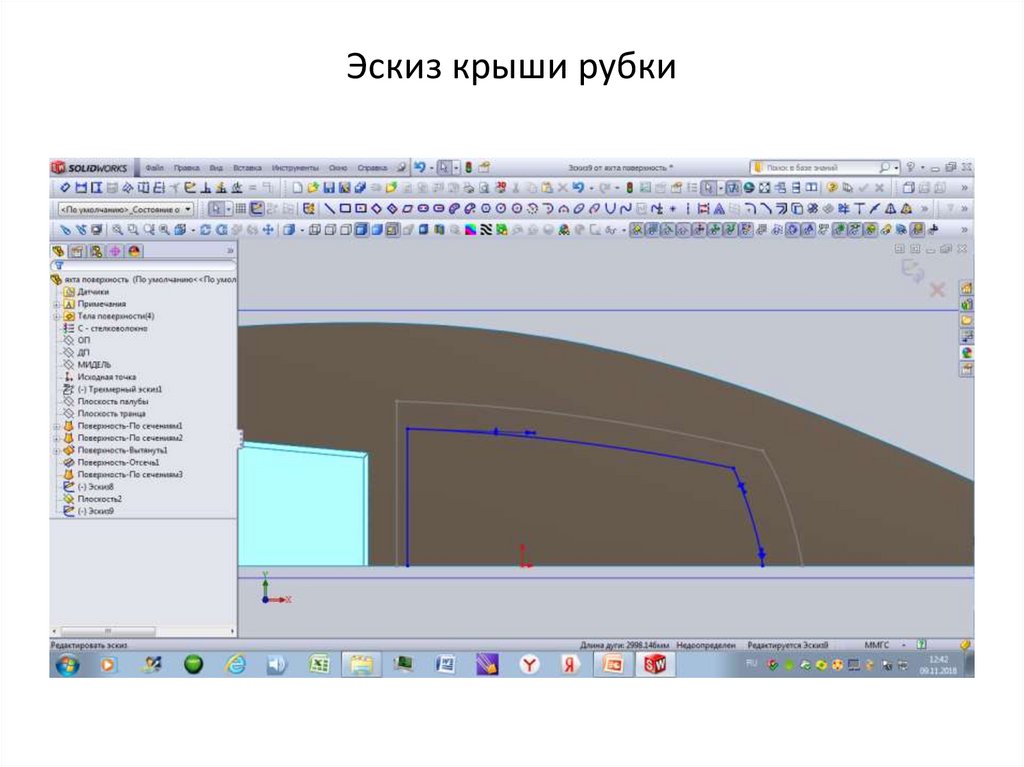

Эскиз крыши рубки26.

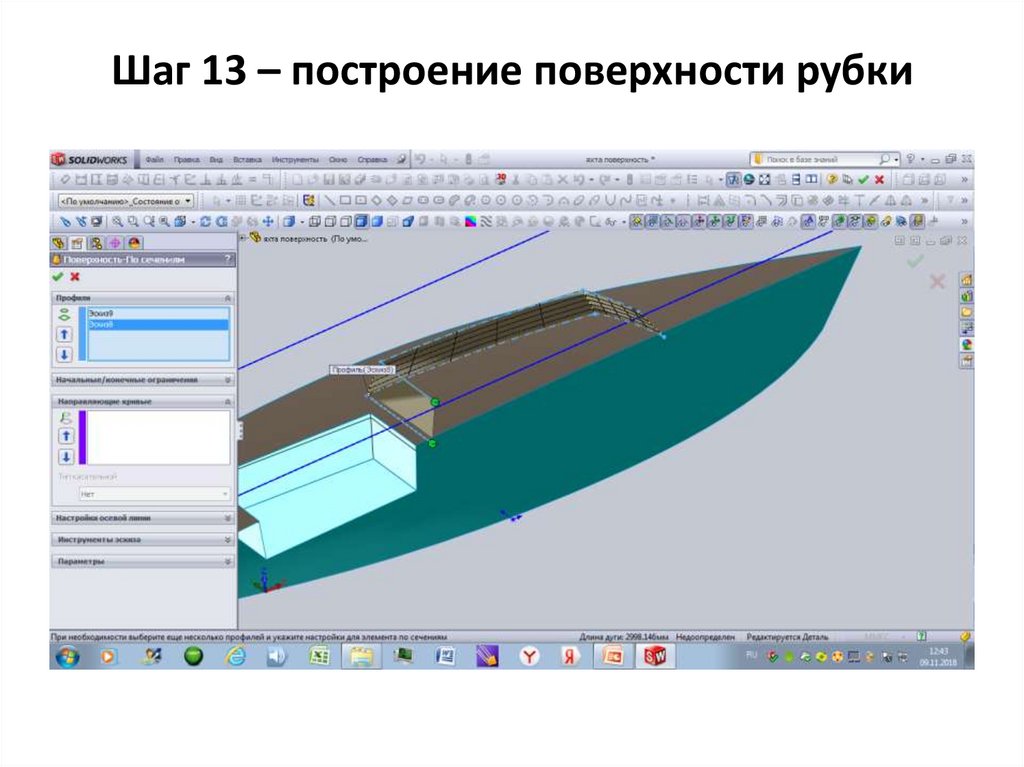

Шаг 13 – построение поверхности рубки27.

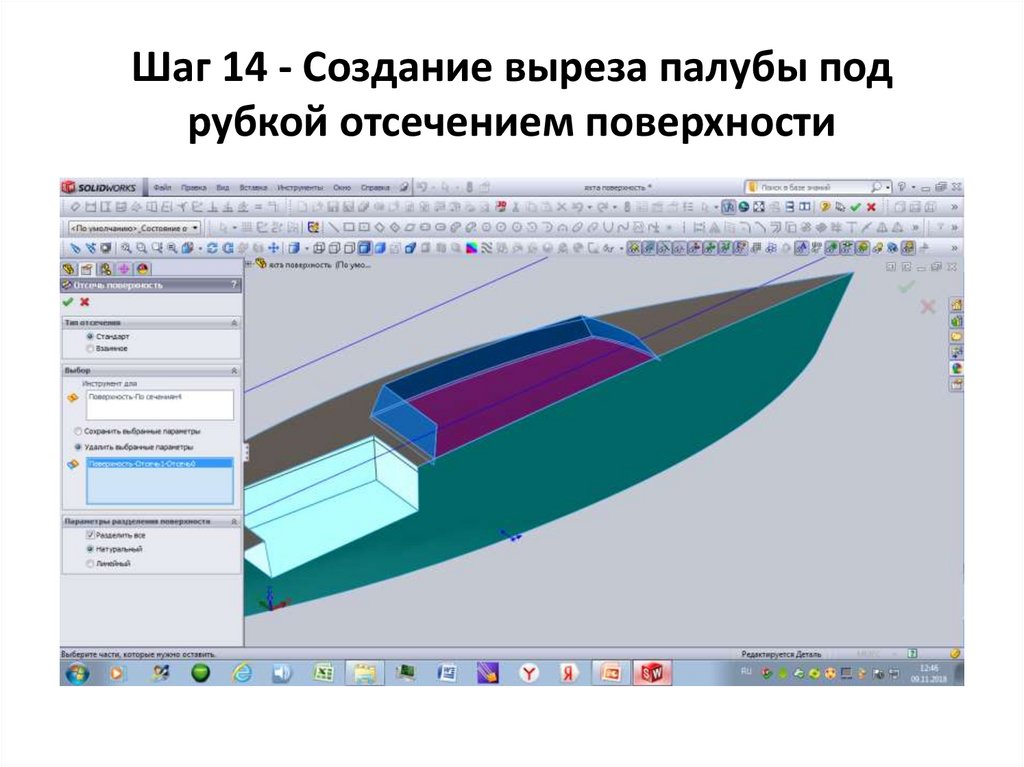

Шаг 14 - Создание выреза палубы подрубкой отсечением поверхности
28.

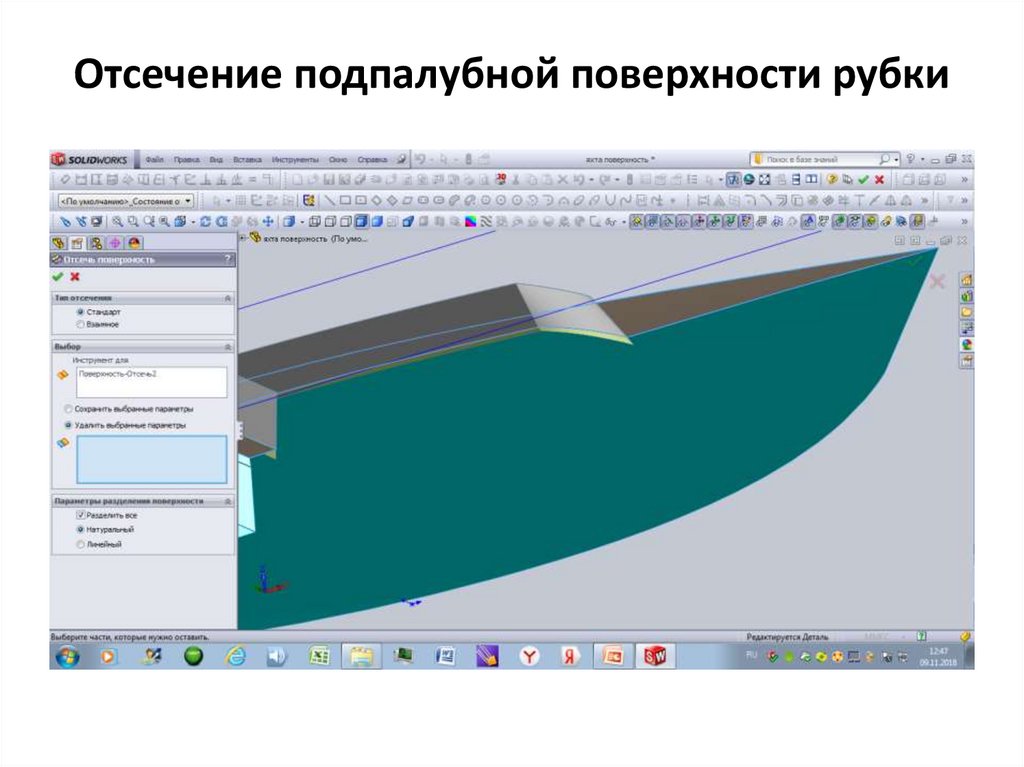

Отсечение подпалубной поверхности рубки29.

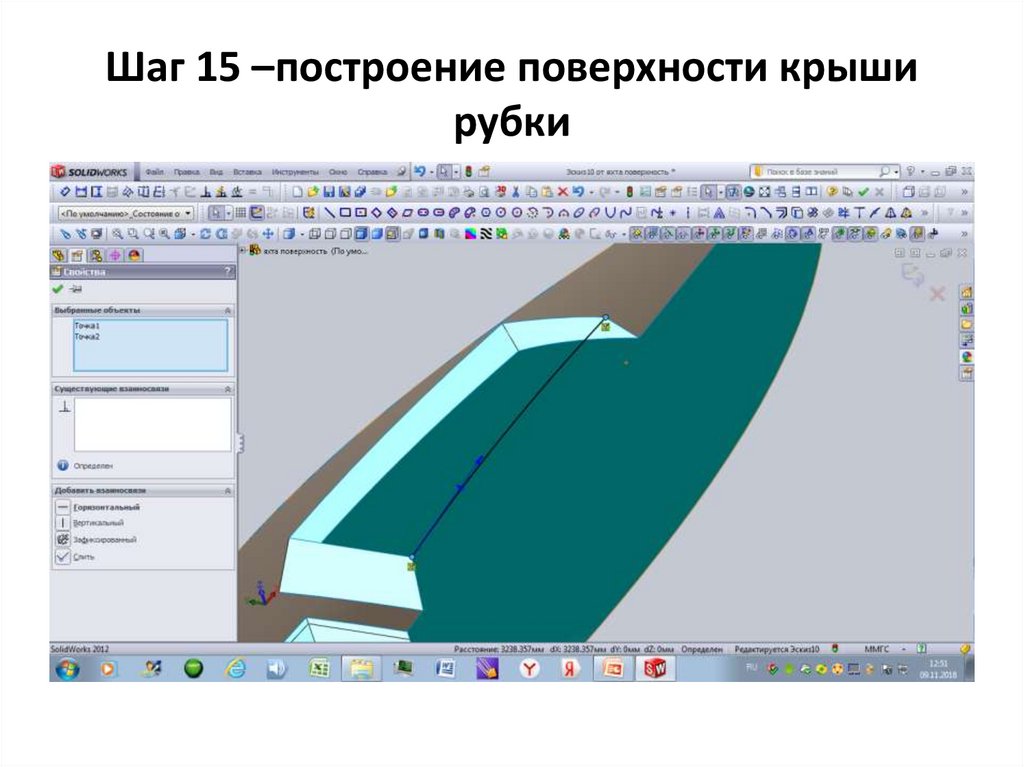

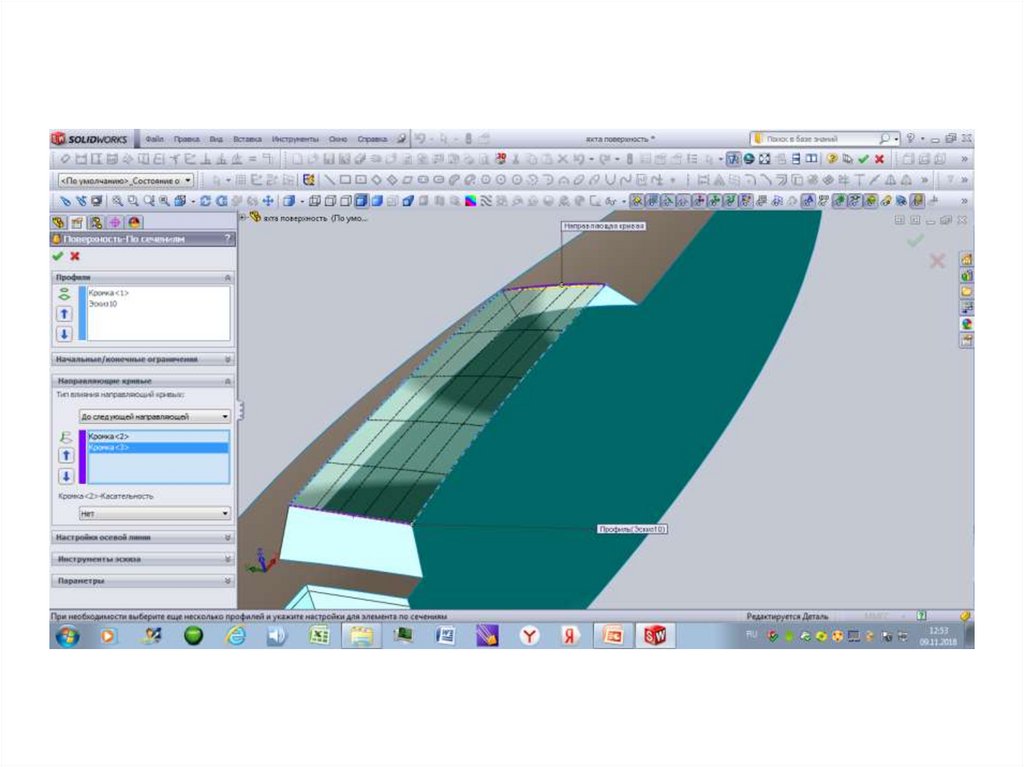

Шаг 15 –построение поверхности крыширубки
30.
31.

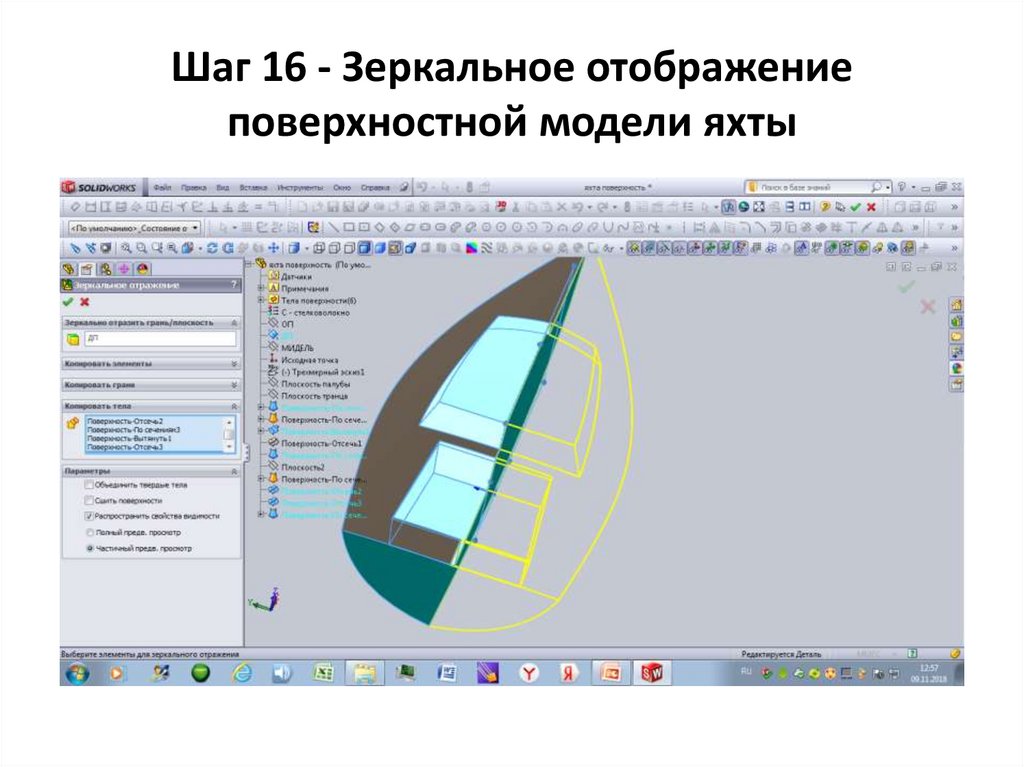

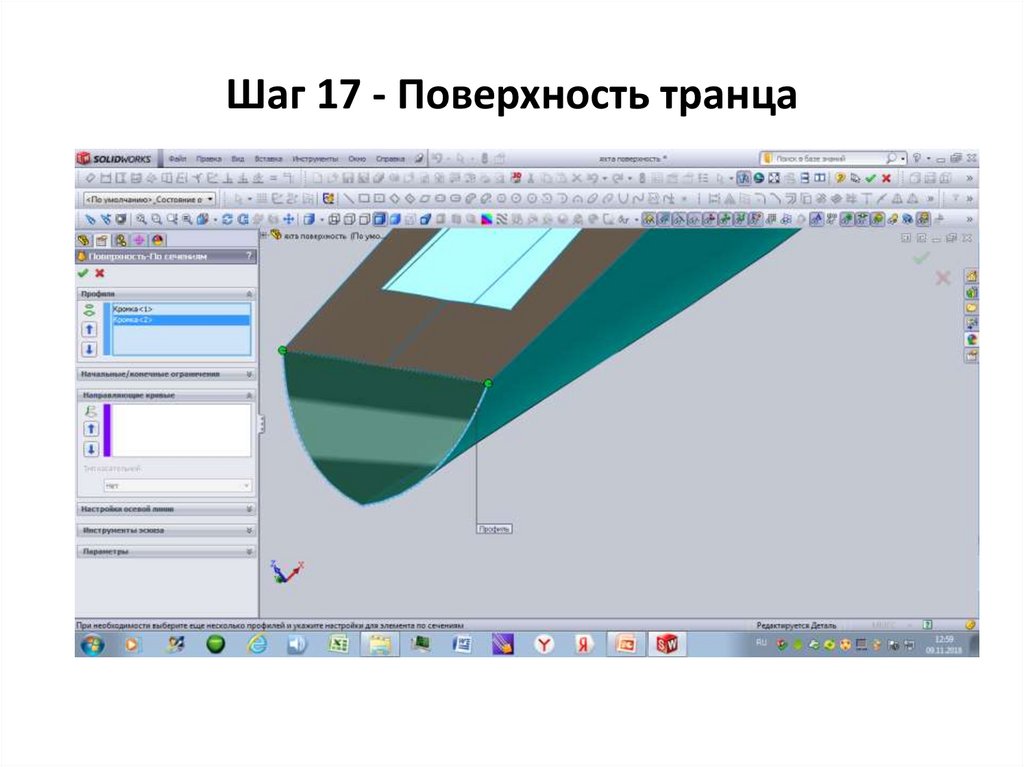

Шаг 16 - Зеркальное отображениеповерхностной модели яхты
