Проводники в электрическом поле. Электроемкость

1.

ЭЛЕКТРИЧЕСТВО
Проводники в
электрическом поле.
Электроемкость
1

2.

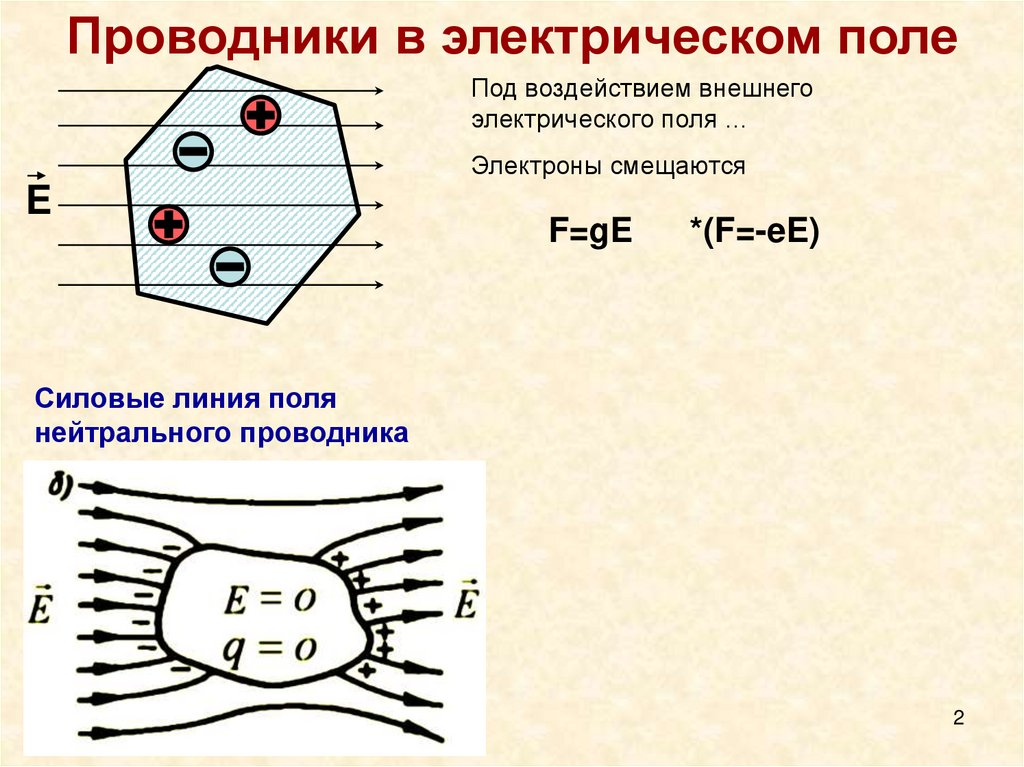

Проводники в электрическом поле
Под воздействием внешнего
электрического поля …
Электроны смещаются
E
F=gE
*(F=-eE)
Силовые линия поля
нейтрального проводника
2

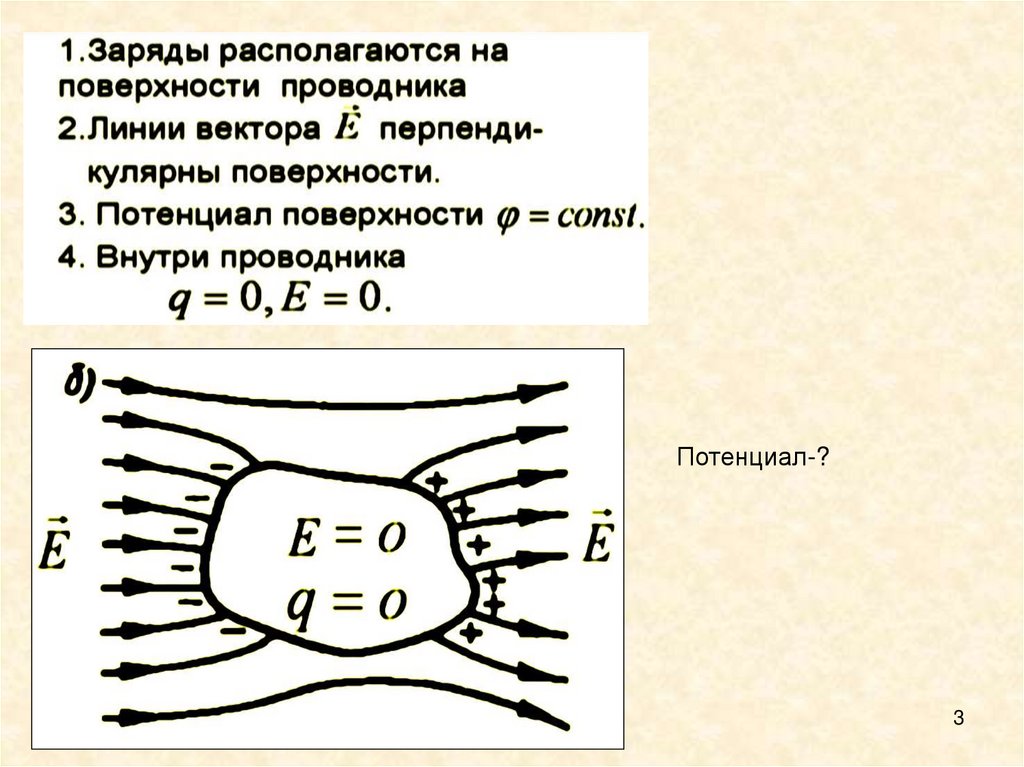

3.

Потенциал-?
3

4.

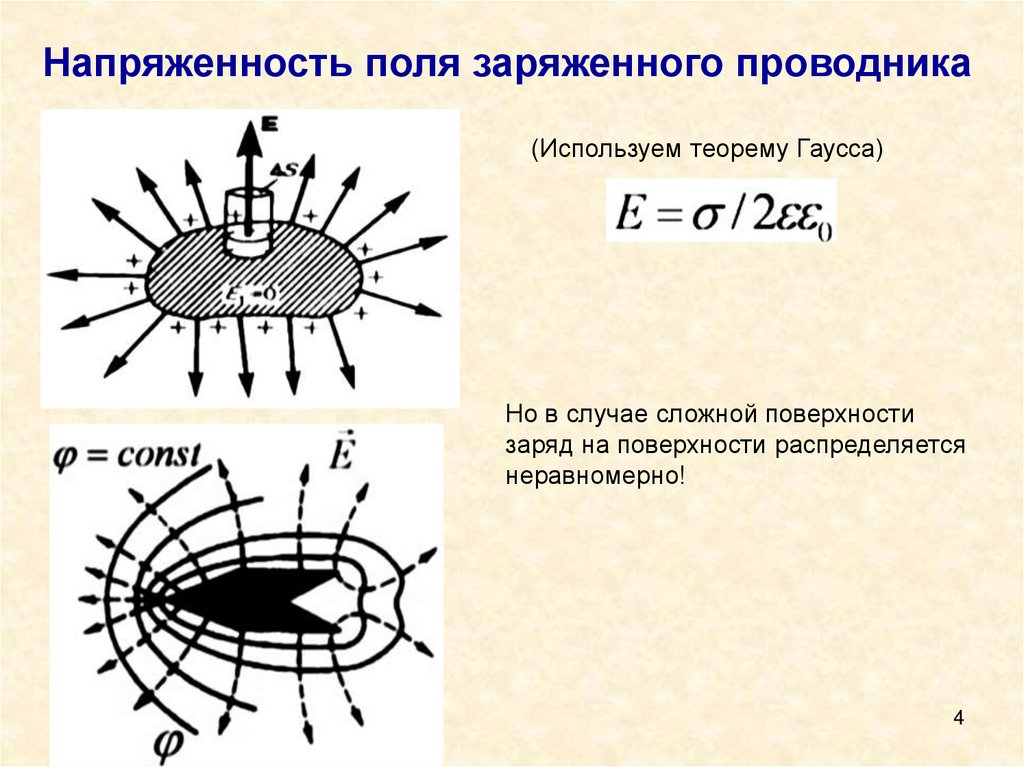

Напряженность поля заряженного проводника
(Используем теорему Гаусса)
Но в случае сложной поверхности
заряд на поверхности распределяется
неравномерно!
4

5.

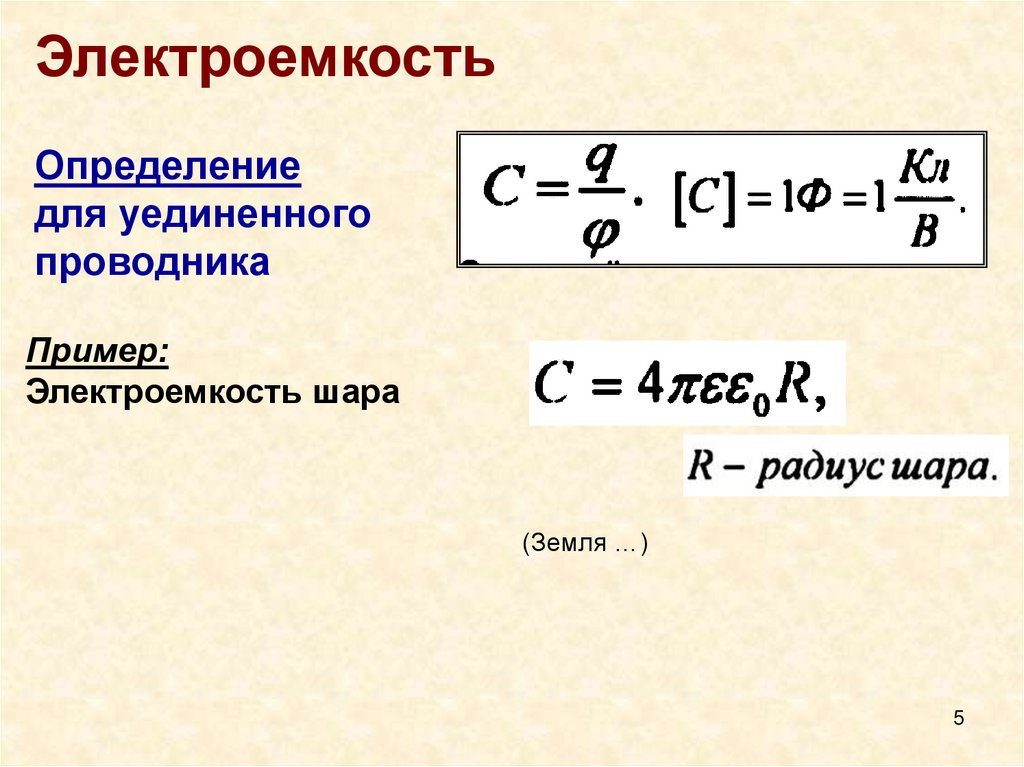

Электроемкость
Определение
для уединенного
проводника
Пример:
Электроемкость шара
(Земля …)
5

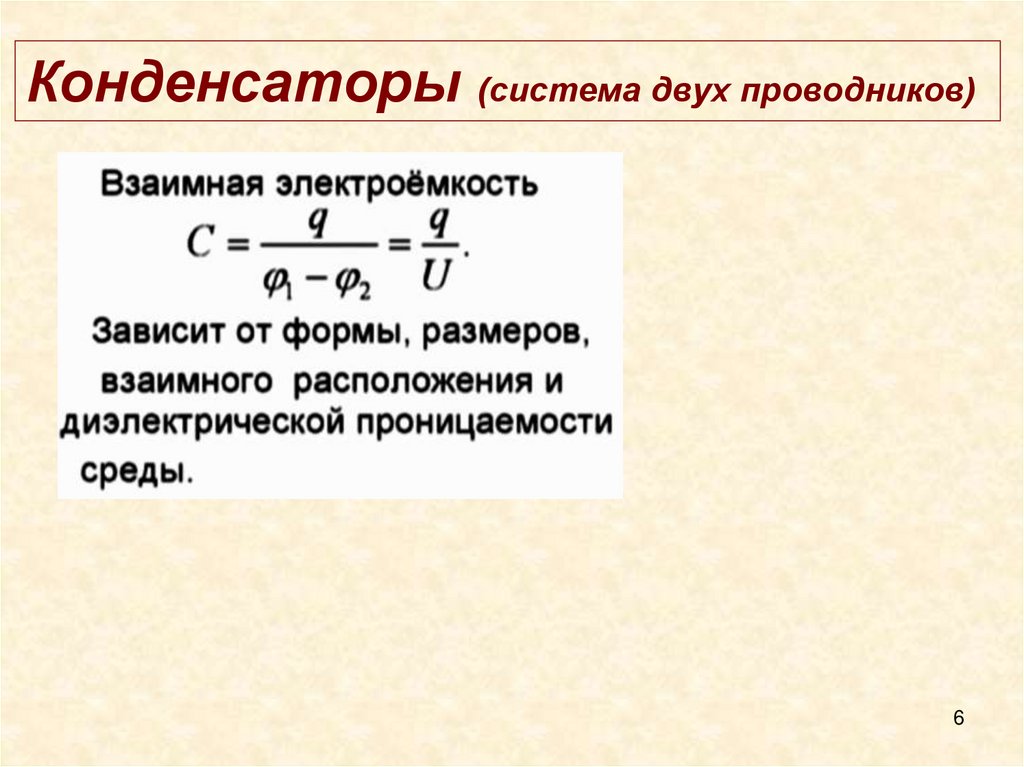

6.

Конденсаторы (система двух проводников)
6

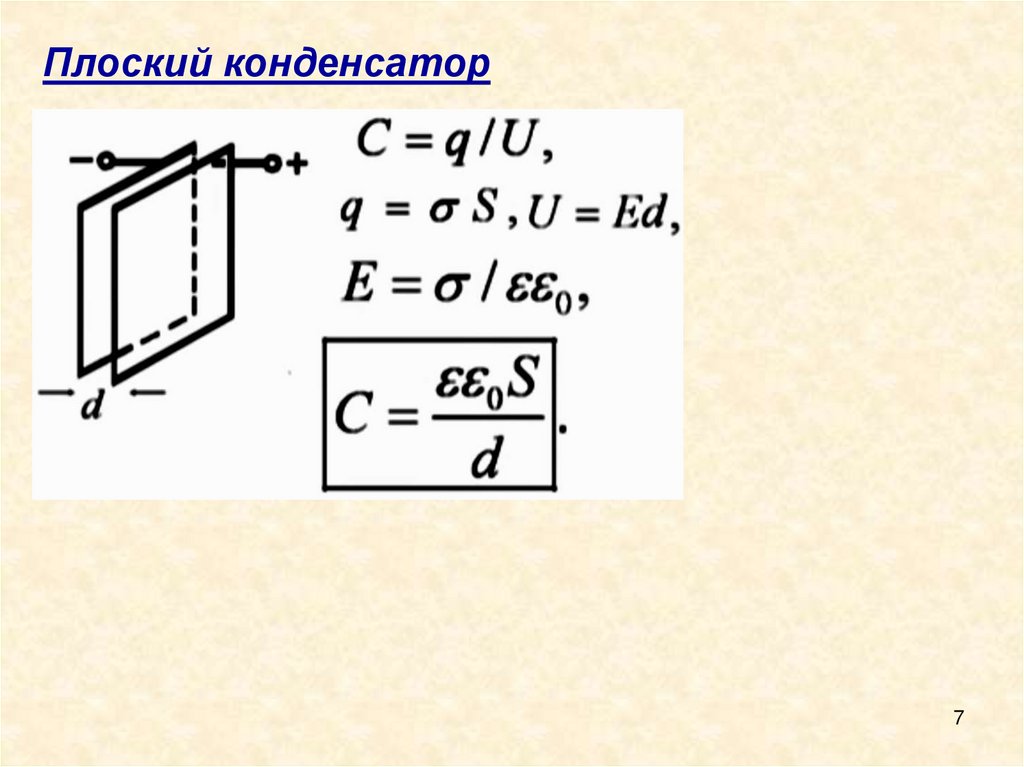

7.

Плоский конденсатор
7

8.

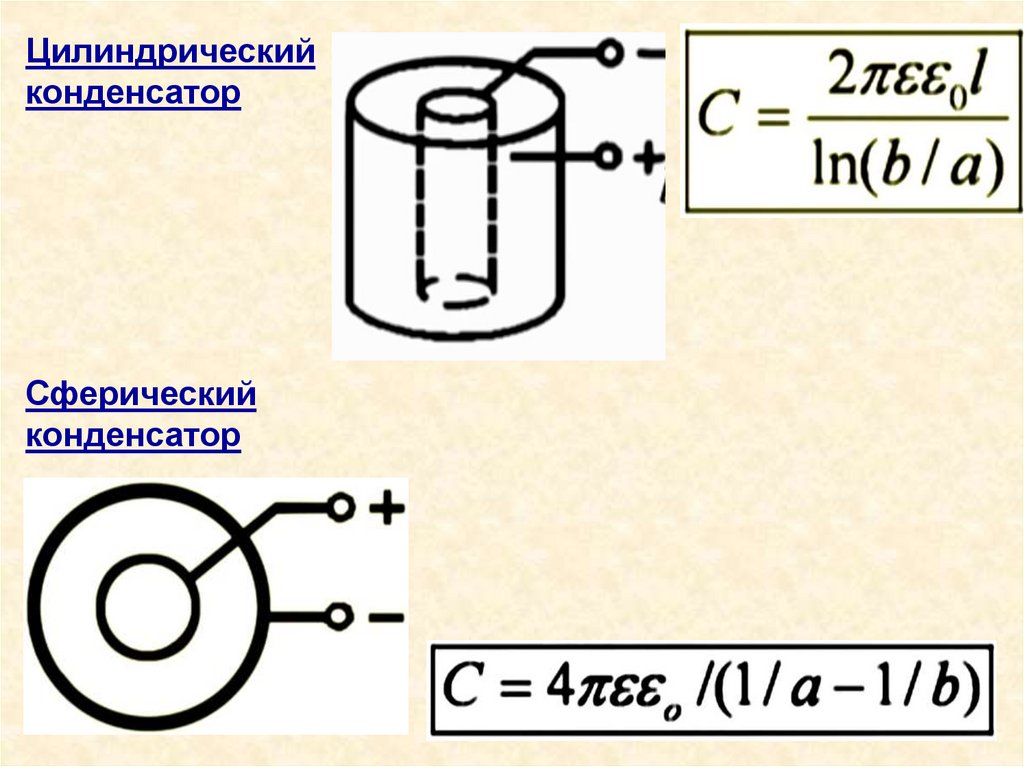

Цилиндрический
конденсатор
Сферический
конденсатор
8

9.

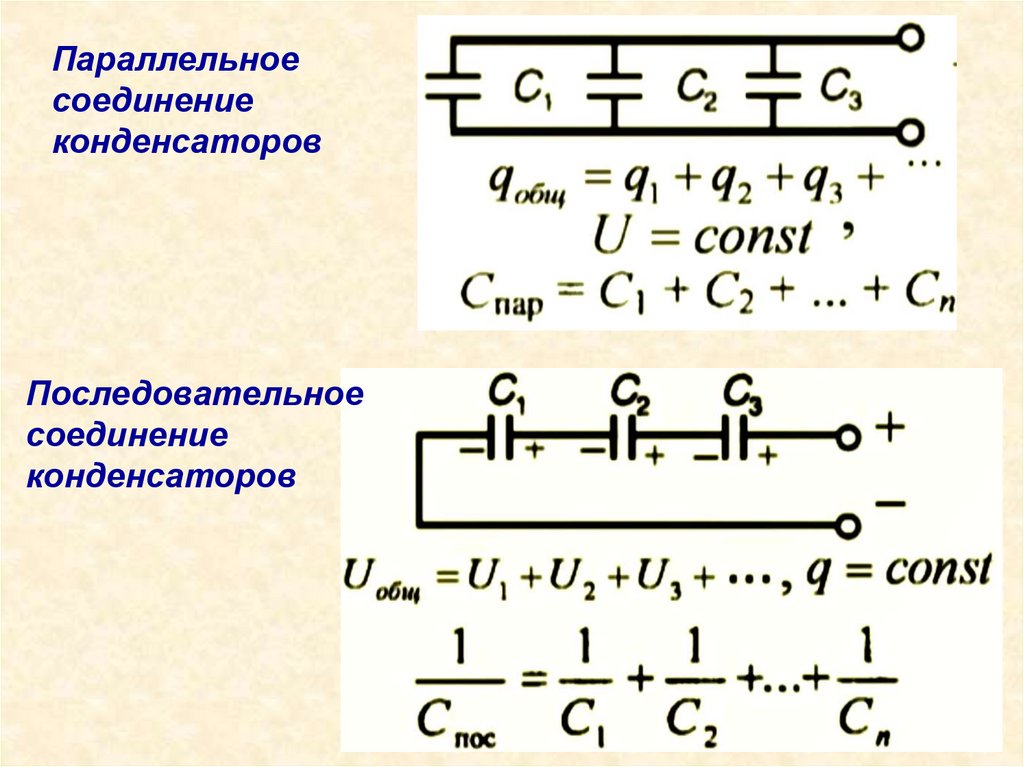

Параллельное
соединение
конденсаторов
Последовательное
соединение
конденсаторов
9

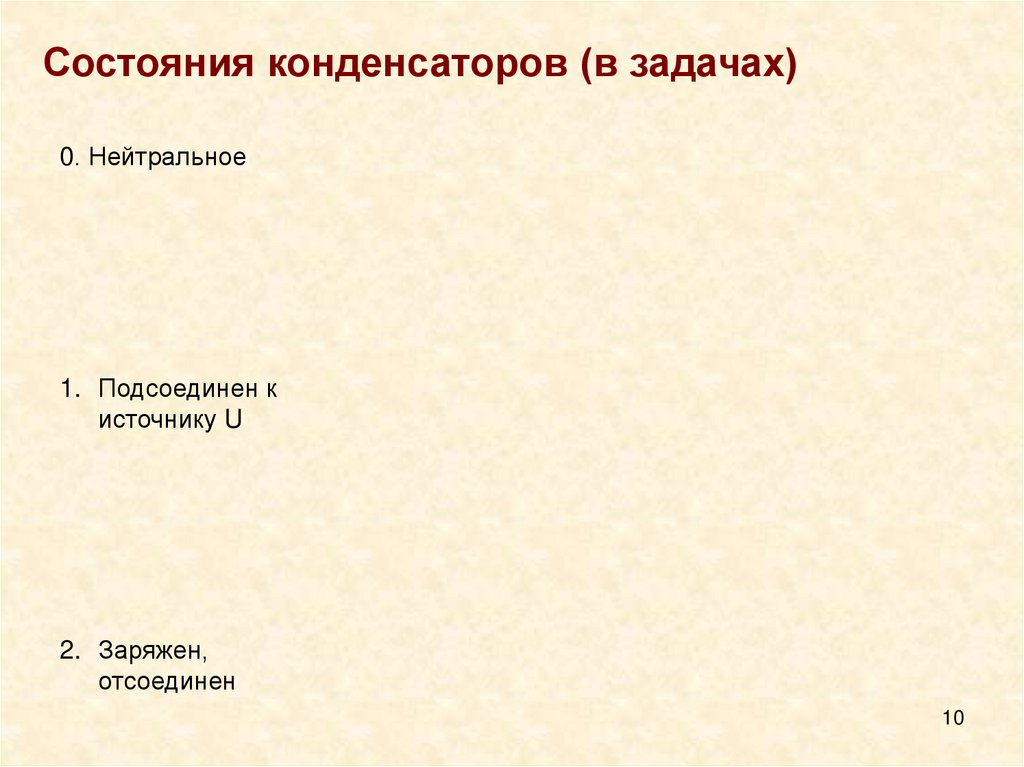

10.

Состояния конденсаторов (в задачах)
0. Нейтральное
1. Подсоединен к
источнику U
2. Заряжен,
отсоединен
10

11.

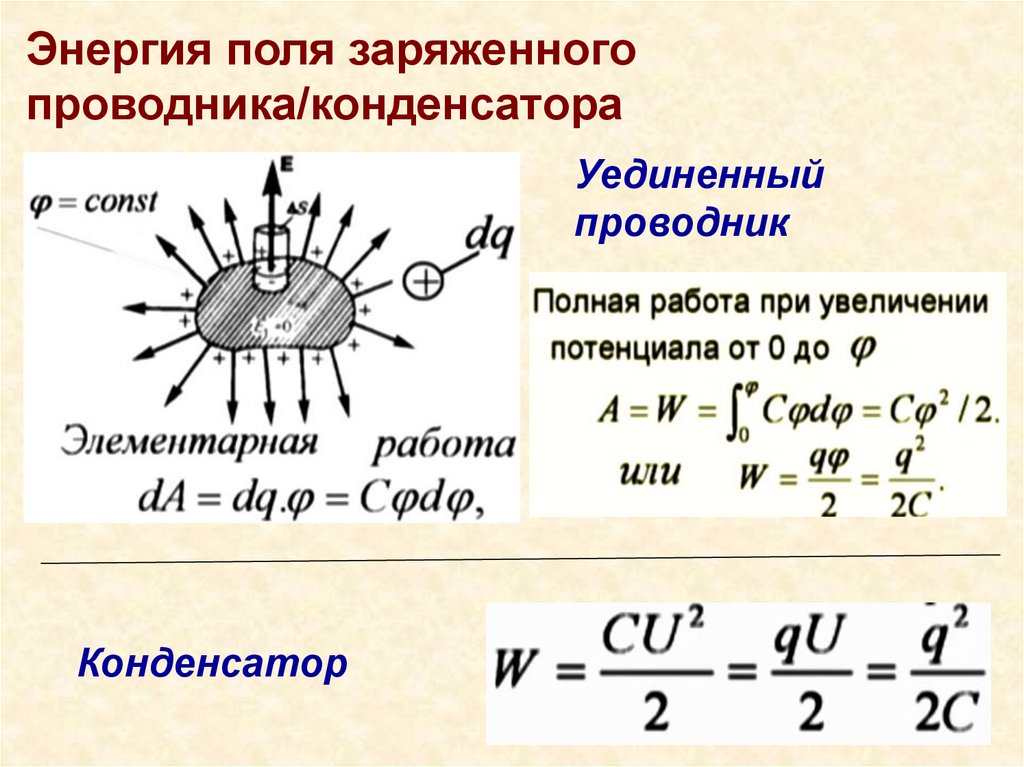

Энергия поля заряженного
проводника/конденсатора
Уединенный
проводник
Конденсатор
11

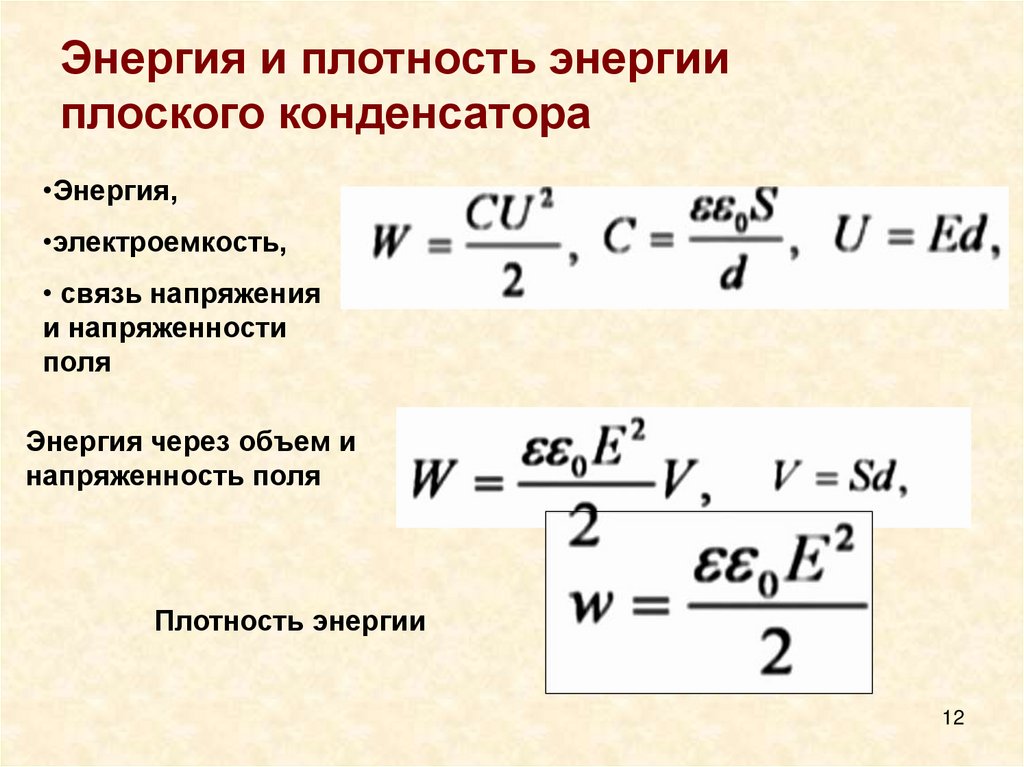

12.

Энергия и плотность энергии
плоского конденсатора
•Энергия,
•электроемкость,
• связь напряжения
и напряженности
поля
Энергия через объем и
напряженность поля
Плотность энергии
12

13.

Электростатическая защита
13

14.

Никола Тесла с книгой «Tеория натуральной философии» перед спиральной
14
катушкой его высокочастотного трансформатора в лаборатории, 1896 г.

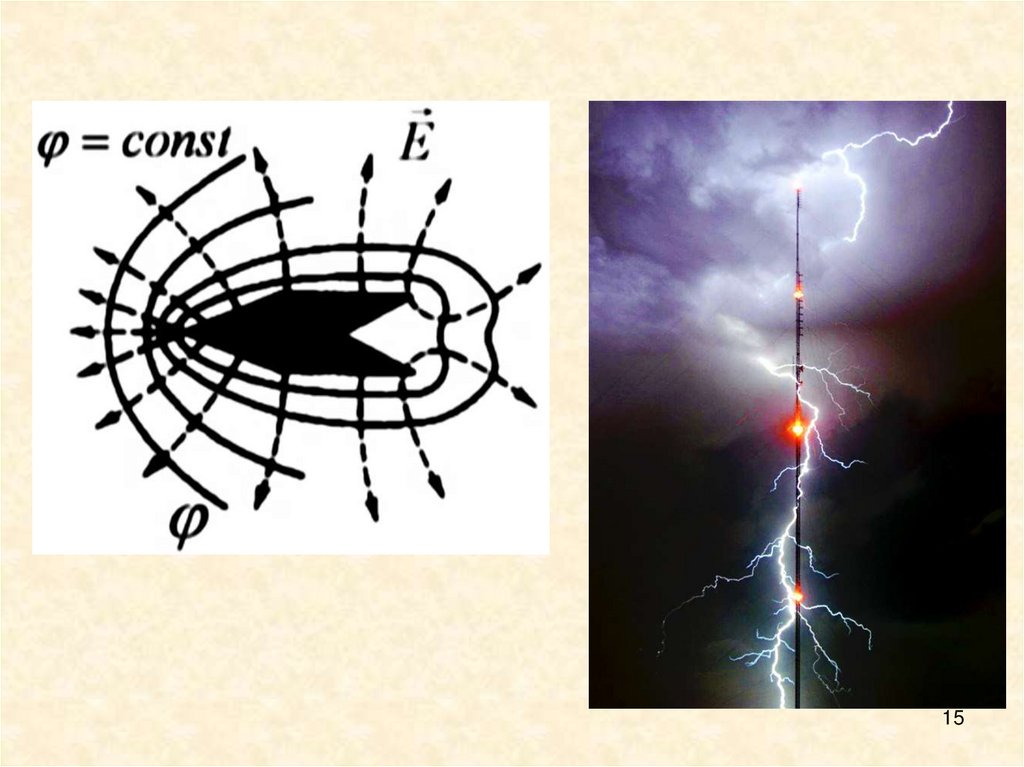

15.

15

16.

16
