Hemax 530 обучение

1.

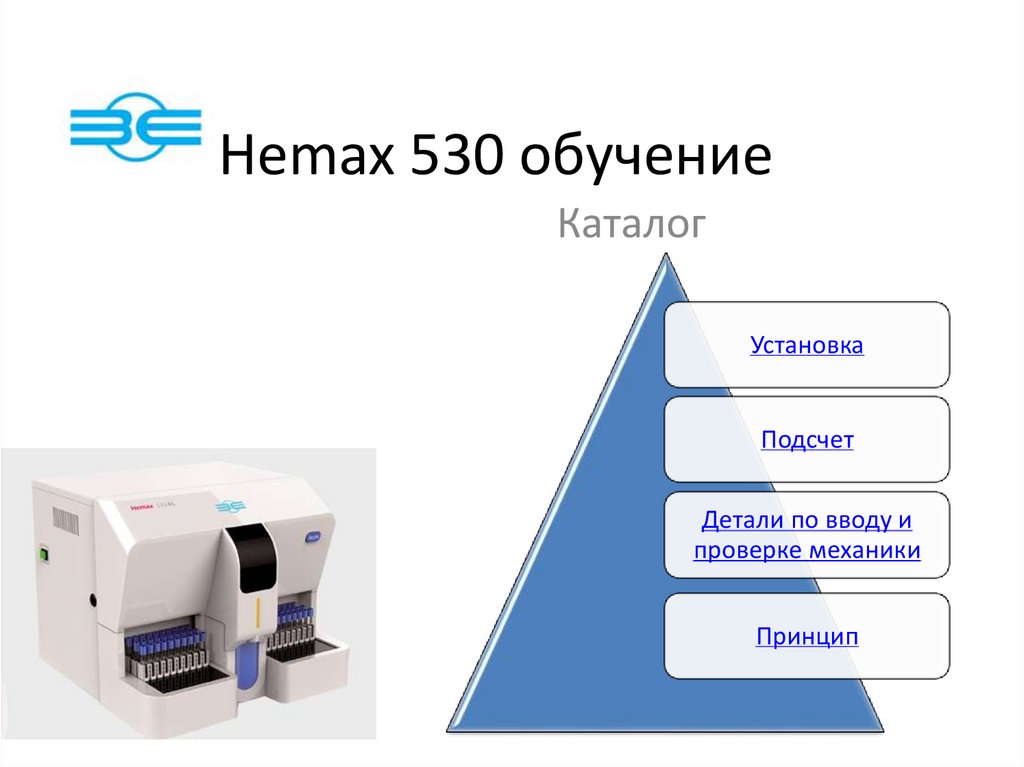

Hemax 530 обучение
Каталог
Установка
Подсчет
Детали по вводу и
проверке механики
Принцип

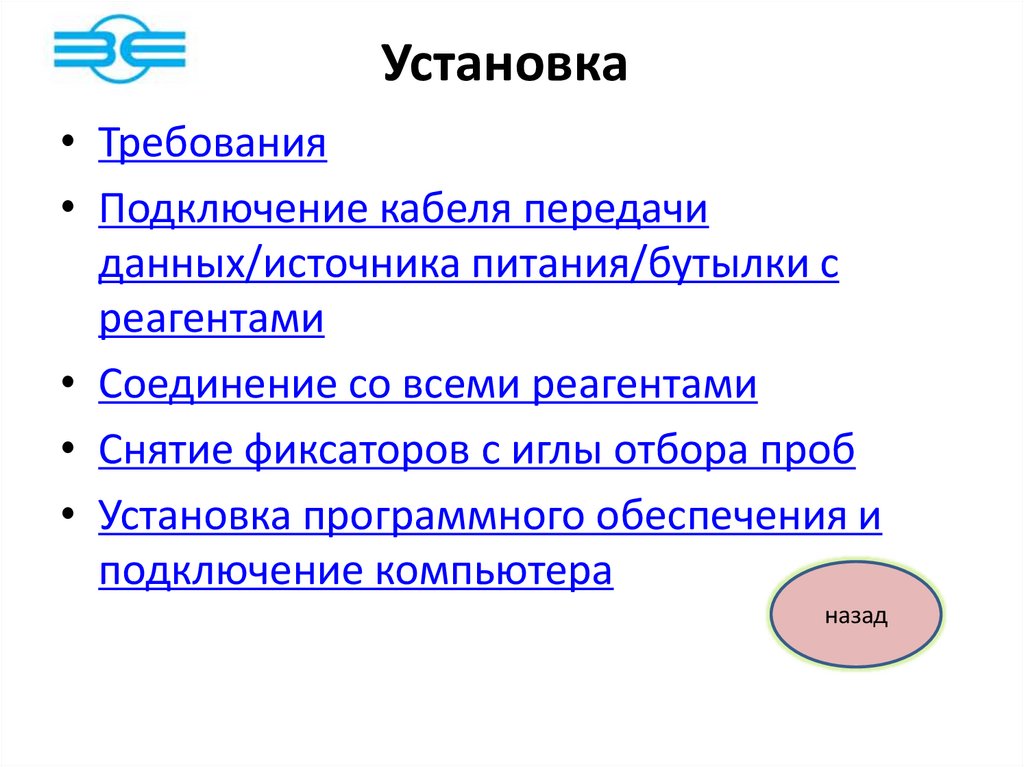

Установка
• Требования
• Подключение кабеля передачи
данных/источника питания/бутылки с
реагентами
• Соединение со всеми реагентами
• Снятие фиксаторов с иглы отбора проб
• Установка программного обеспечения и
подключение компьютера
назад

4.

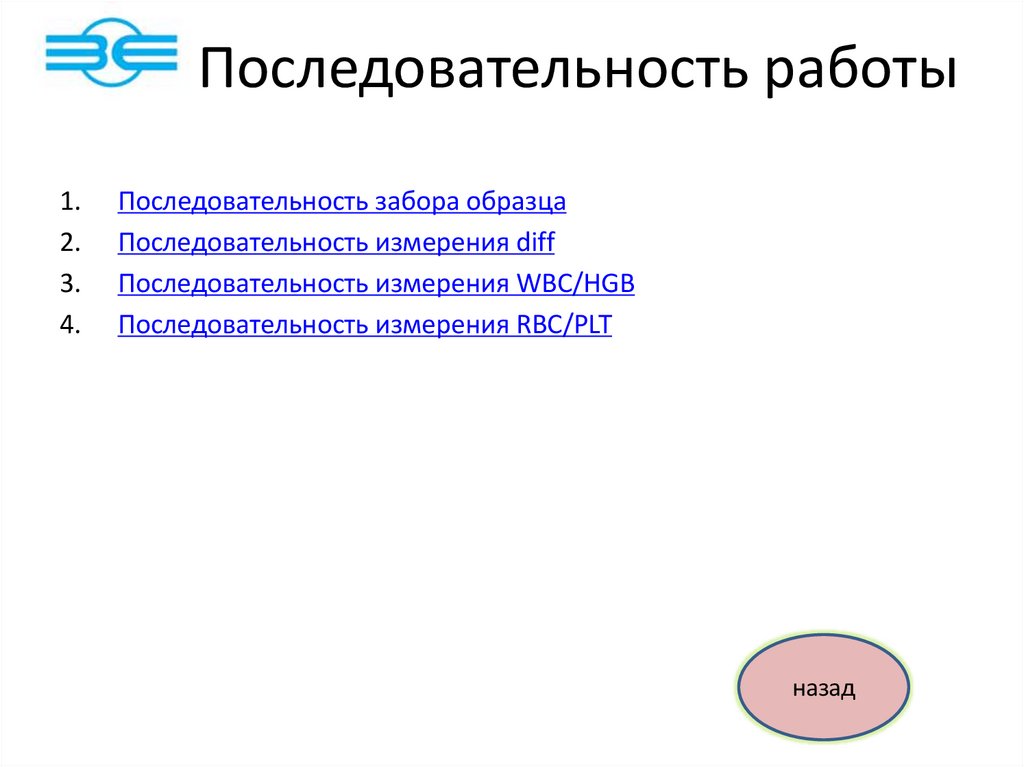

Последовательность работы
1.
2.
3.
4.
Последовательность забора образца
Последовательность измерения diff
Последовательность измерения WBC/HGB
Последовательность измерения RBC/PLT
назад

5.

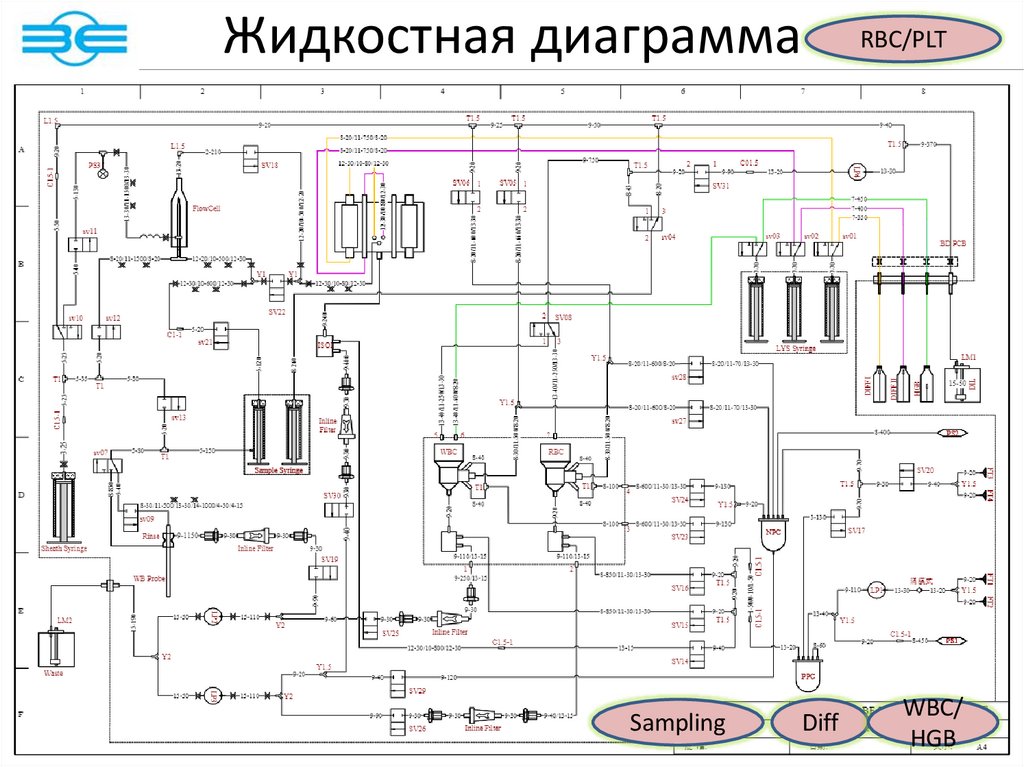

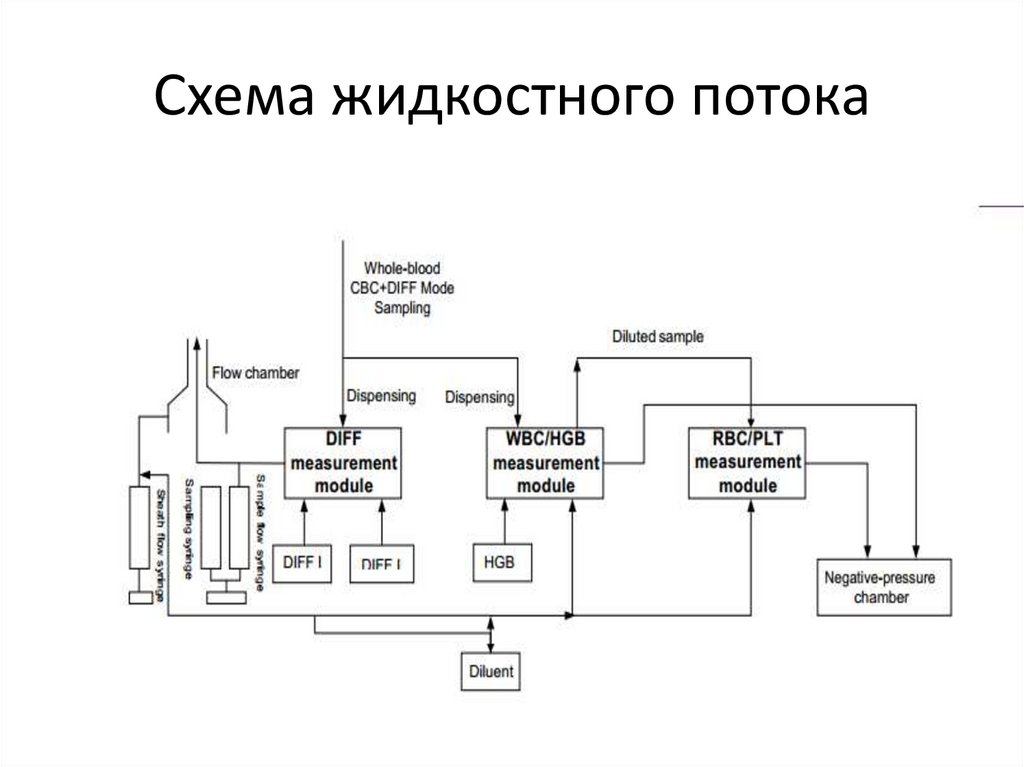

Жидкостная диаграмма
Sampling
Diff
RBC/PLT
WBC/
HGB

6.

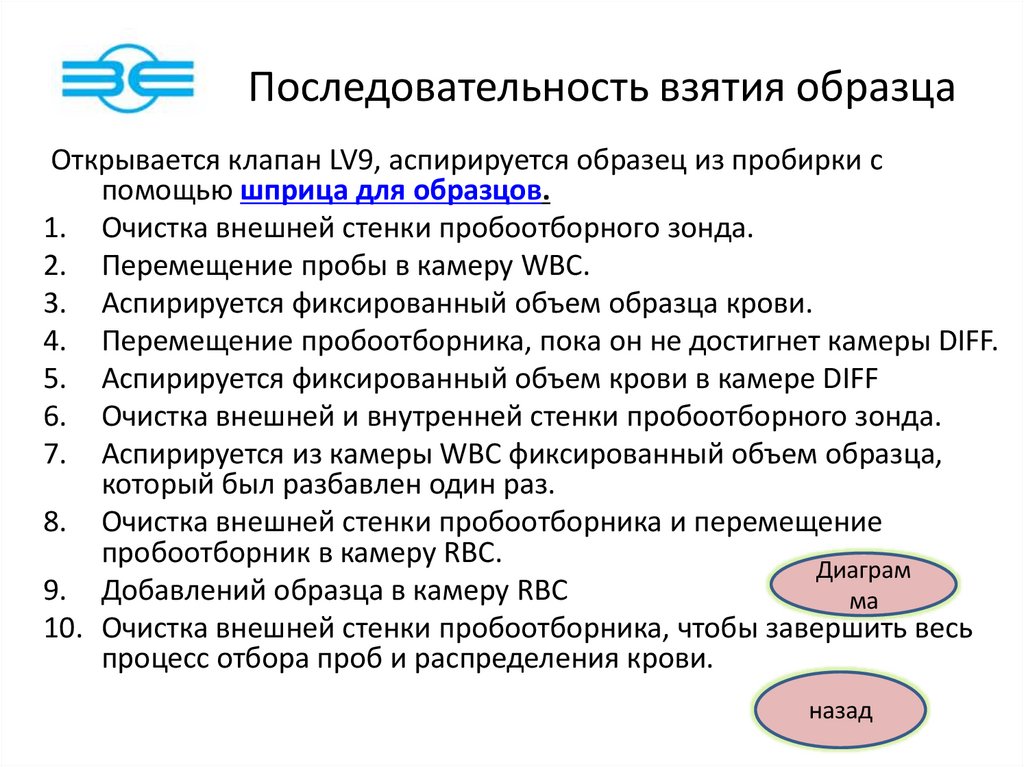

Последовательность взятия образца
Открывается клапан LV9, аспирируется образец из пробирки с
помощью шприца для образцов.
1. Очистка внешней стенки пробоотборного зонда.
2. Перемещение пробы в камеру WBC.
3. Аспирируется фиксированный объем образца крови.
4. Перемещение пробоотборника, пока он не достигнет камеры DIFF.
5. Аспирируется фиксированный объем крови в камере DIFF
6. Очистка внешней и внутренней стенки пробоотборного зонда.
7. Аспирируется из камеры WBC фиксированный объем образца,
который был разбавлен один раз.
8. Очистка внешней стенки пробоотборника и перемещение
пробоотборник в камеру RBC.
Диаграм
9. Добавлений образца в камеру RBC
ма
10. Очистка внешней стенки пробоотборника, чтобы завершить весь
процесс отбора проб и распределения крови.
назад

7.

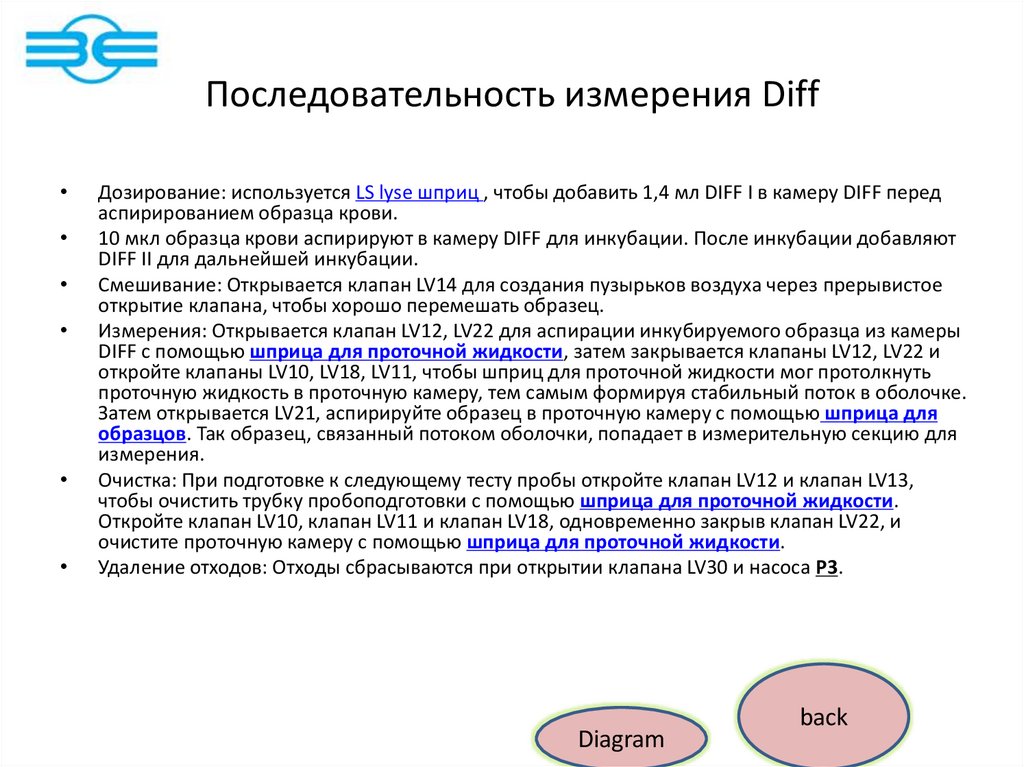

Последовательность измерения Diff
Дозирование: используется LS lyse шприц , чтобы добавить 1,4 мл DIFF I в камеру DIFF перед
аспирированием образца крови.
10 мкл образца крови аспирируют в камеру DIFF для инкубации. После инкубации добавляют
DIFF II для дальнейшей инкубации.
Смешивание: Открывается клапан LV14 для создания пузырьков воздуха через прерывистое
открытие клапана, чтобы хорошо перемешать образец.
Измерения: Открывается клапан LV12, LV22 для аспирации инкубируемого образца из камеры
DIFF с помощью шприца для проточной жидкости, затем закрывается клапаны LV12, LV22 и
откройте клапаны LV10, LV18, LV11, чтобы шприц для проточной жидкости мог протолкнуть
проточную жидкость в проточную камеру, тем самым формируя стабильный поток в оболочке.
Затем открывается LV21, аспирируйте образец в проточную камеру с помощью шприца для
образцов. Так образец, связанный потоком оболочки, попадает в измерительную секцию для
измерения.
Очистка: При подготовке к следующему тесту пробы откройте клапан LV12 и клапан LV13,
чтобы очистить трубку пробоподготовки с помощью шприца для проточной жидкости.
Откройте клапан LV10, клапан LV11 и клапан LV18, одновременно закрыв клапан LV22, и
очистите проточную камеру с помощью шприца для проточной жидкости.
Удаление отходов: Отходы сбрасываются при открытии клапана LV30 и насоса P3.
Diagram
back

8.

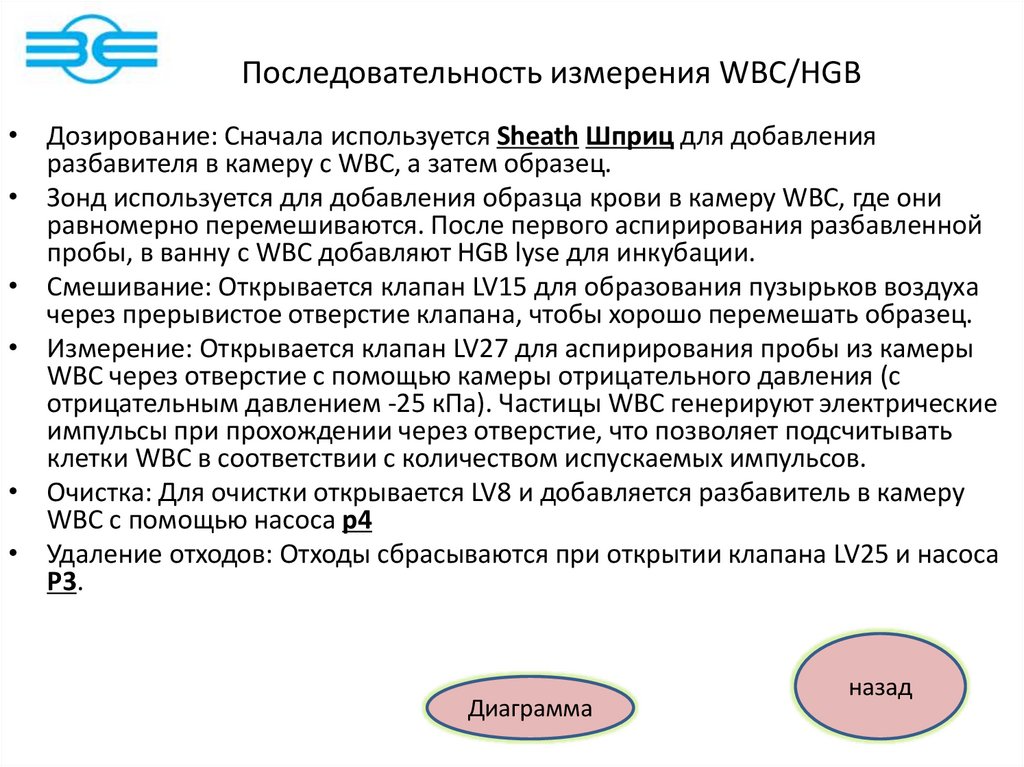

Последовательность измерения WBC/HGB
• Дозирование: Сначала используется Sheath Шприц для добавления
разбавителя в камеру с WBC, а затем образец.
• Зонд используется для добавления образца крови в камеру WBC, где они
равномерно перемешиваются. После первого аспирирования разбавленной
пробы, в ванну с WBC добавляют HGB lyse для инкубации.
• Смешивание: Открывается клапан LV15 для образования пузырьков воздуха
через прерывистое отверстие клапана, чтобы хорошо перемешать образец.
• Измерение: Открывается клапан LV27 для аспирирования пробы из камеры
WBC через отверстие с помощью камеры отрицательного давления (с
отрицательным давлением -25 кПа). Частицы WBC генерируют электрические
импульсы при прохождении через отверстие, что позволяет подсчитывать
клетки WBC в соответствии с количеством испускаемых импульсов.
• Очистка: Для очистки открывается LV8 и добавляется разбавитель в камеру
WBC с помощью насоса p4
• Удаление отходов: Отходы сбрасываются при открытии клапана LV25 и насоса
P3.
Диаграмма
назад

9.

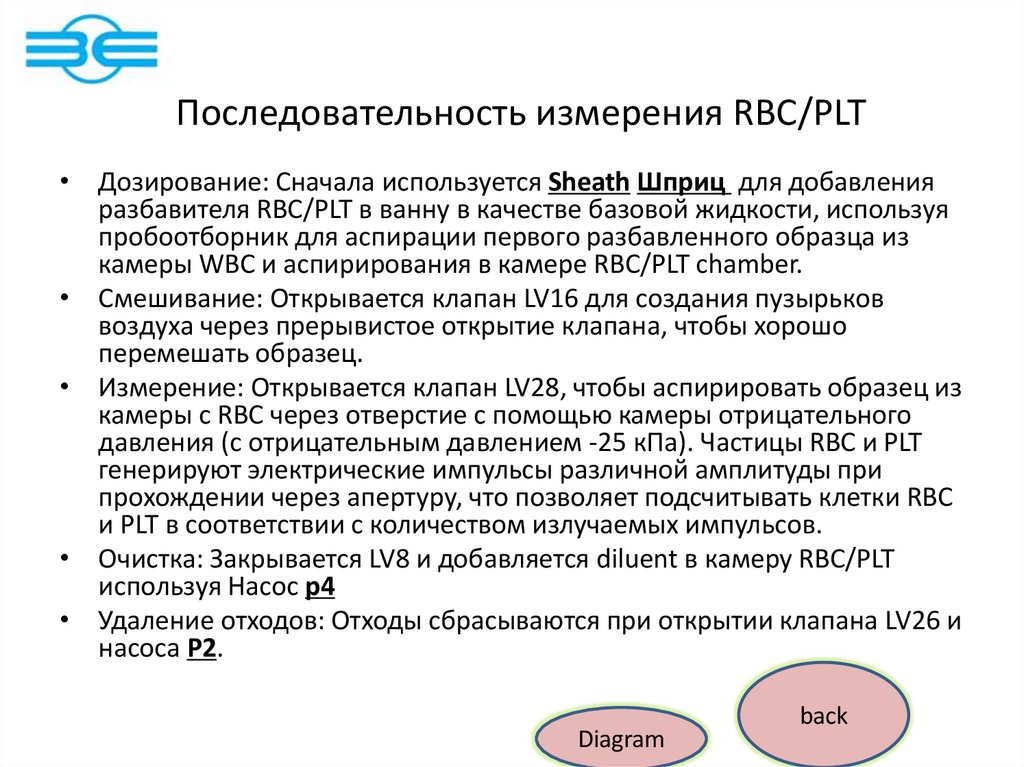

Последовательность измерения RBC/PLT
• Дозирование: Сначала используется Sheath Шприц для добавления
разбавителя RBC/PLT в ванну в качестве базовой жидкости, используя
пробоотборник для аспирации первого разбавленного образца из
камеры WBC и аспирирования в камере RBC/PLT chamber.
• Смешивание: Открывается клапан LV16 для создания пузырьков
воздуха через прерывистое открытие клапана, чтобы хорошо
перемешать образец.
• Измерение: Открывается клапан LV28, чтобы аспирировать образец из
камеры с RBC через отверстие с помощью камеры отрицательного
давления (с отрицательным давлением -25 кПа). Частицы RBC и PLT
генерируют электрические импульсы различной амплитуды при
прохождении через апертуру, что позволяет подсчитывать клетки RBC
и PLT в соответствии с количеством излучаемых импульсов.
• Очистка: Закрывается LV8 и добавляется diluent в камеру RBC/PLT
используя Насос p4
• Удаление отходов: Отходы сбрасываются при открытии клапана LV26 и
насоса P2.
Diagram
back

10.

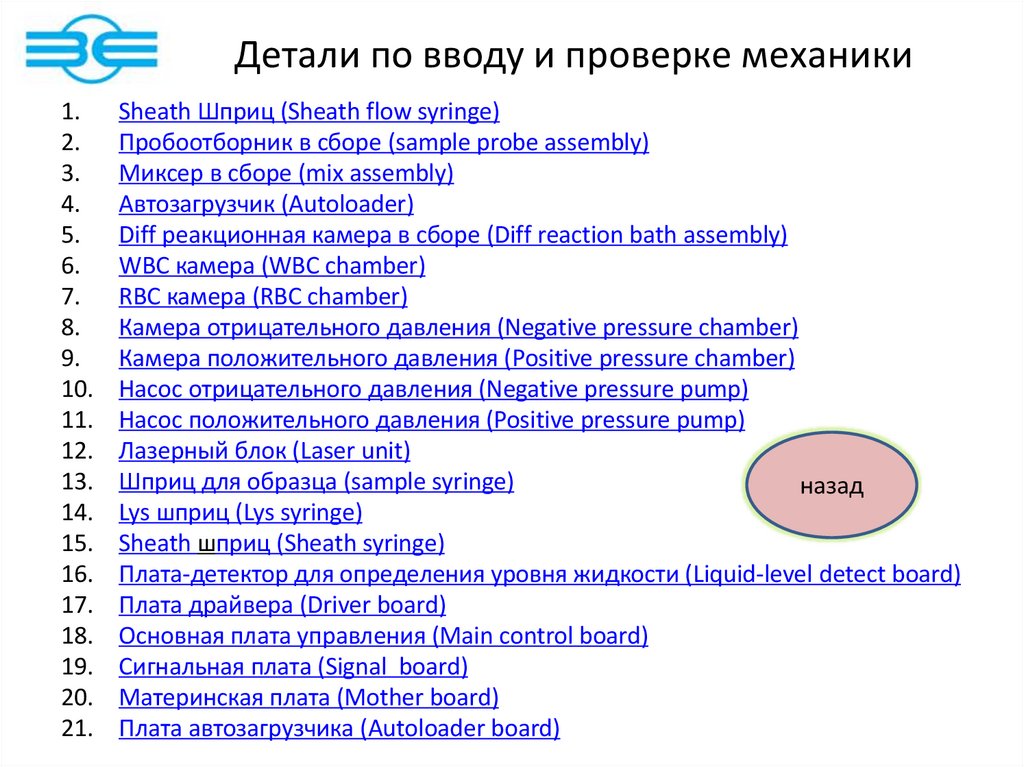

Детали по вводу и проверке механики
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
13.
14.
15.
16.
17.
18.
19.
20.
21.
Sheath Шприц (Sheath flow syringe)
Пробоотборник в сборе (sample probe assembly)
Миксер в сборе (mix assembly)
Автозагрузчик (Autoloader)
Diff реакционная камера в сборе (Diff reaction bath assembly)
WBC камера (WBC chamber)
RBC камера (RBC chamber)
Камера отрицательного давления (Negative pressure chamber)
Камера положительного давления (Positive pressure chamber)
Насос отрицательного давления (Negative pressure pump)
Насос положительного давления (Positive pressure pump)
Лазерный блок (Laser unit)
Шприц для образца (sample syringe)
назад
Lys шприц (Lys syringe)

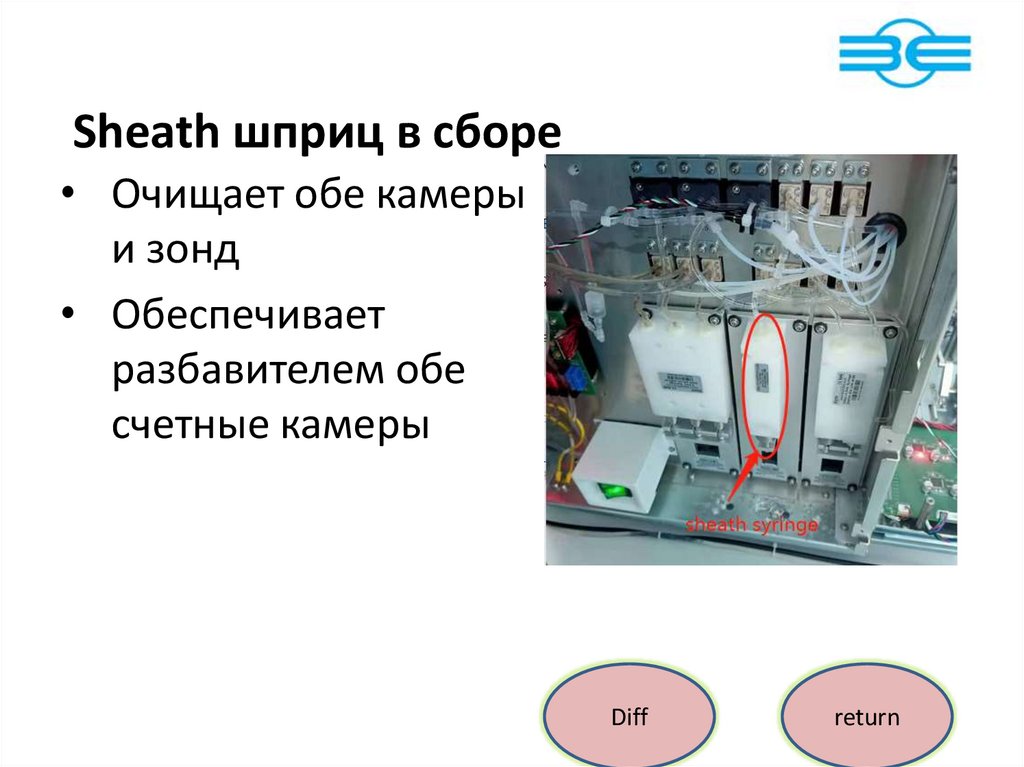

Sheath шприц (Sheath syringe)

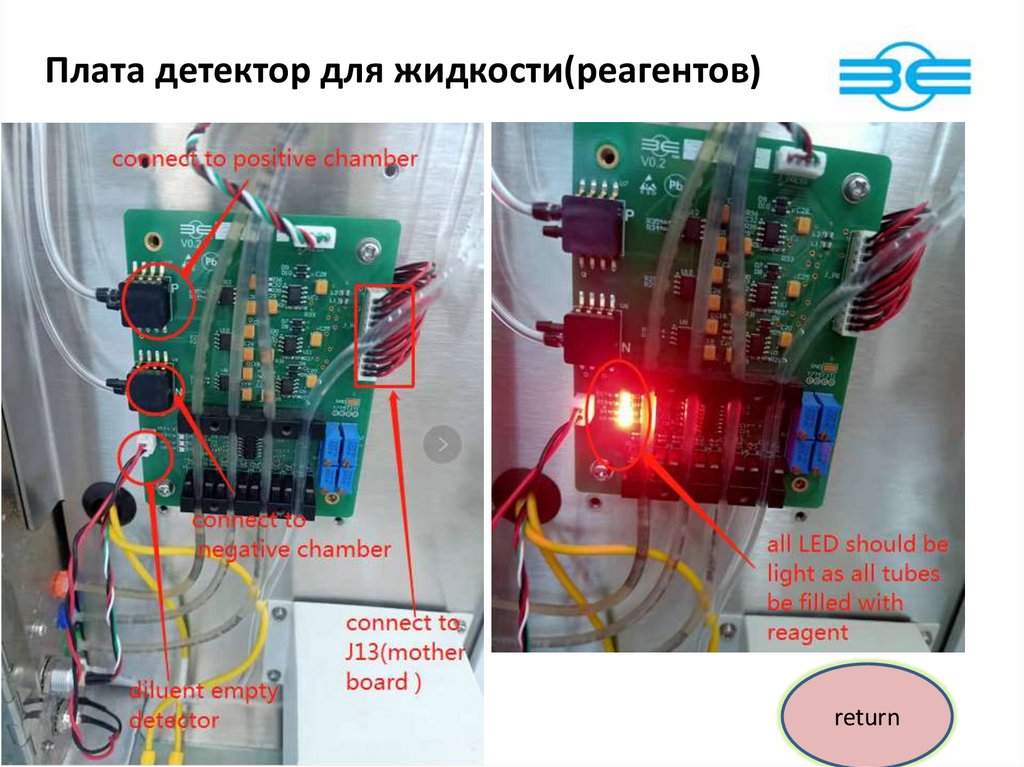

Плата-детектор для определения уровня жидкости (Liquid-level detect board)

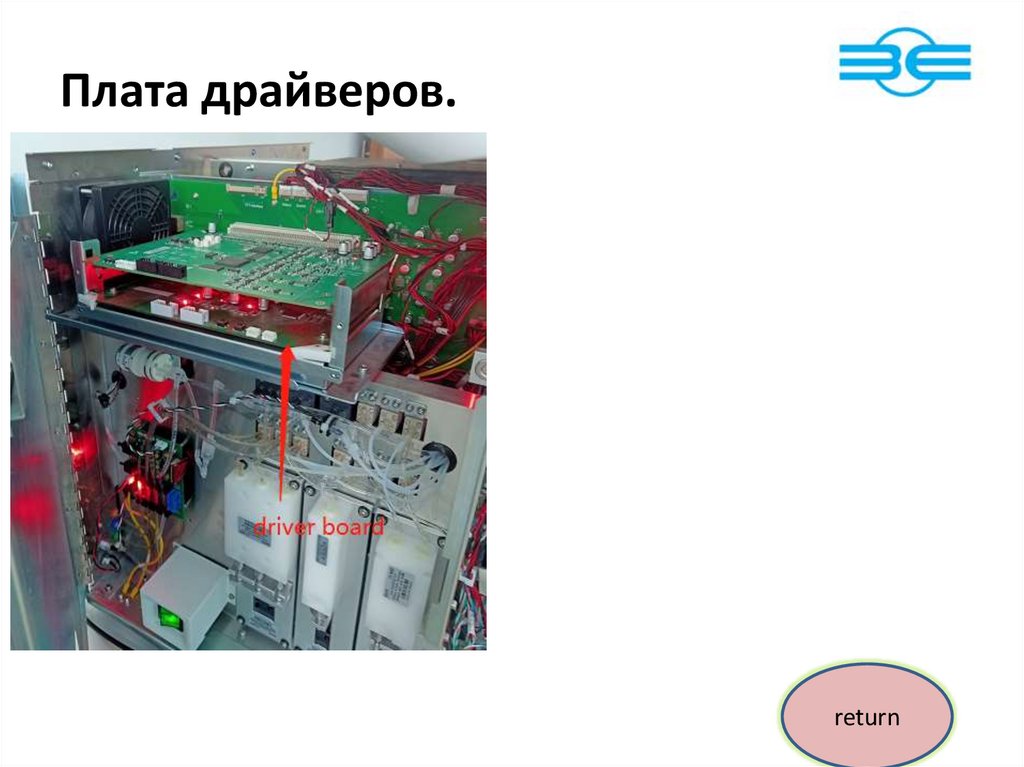

Плата драйвера (Driver board)

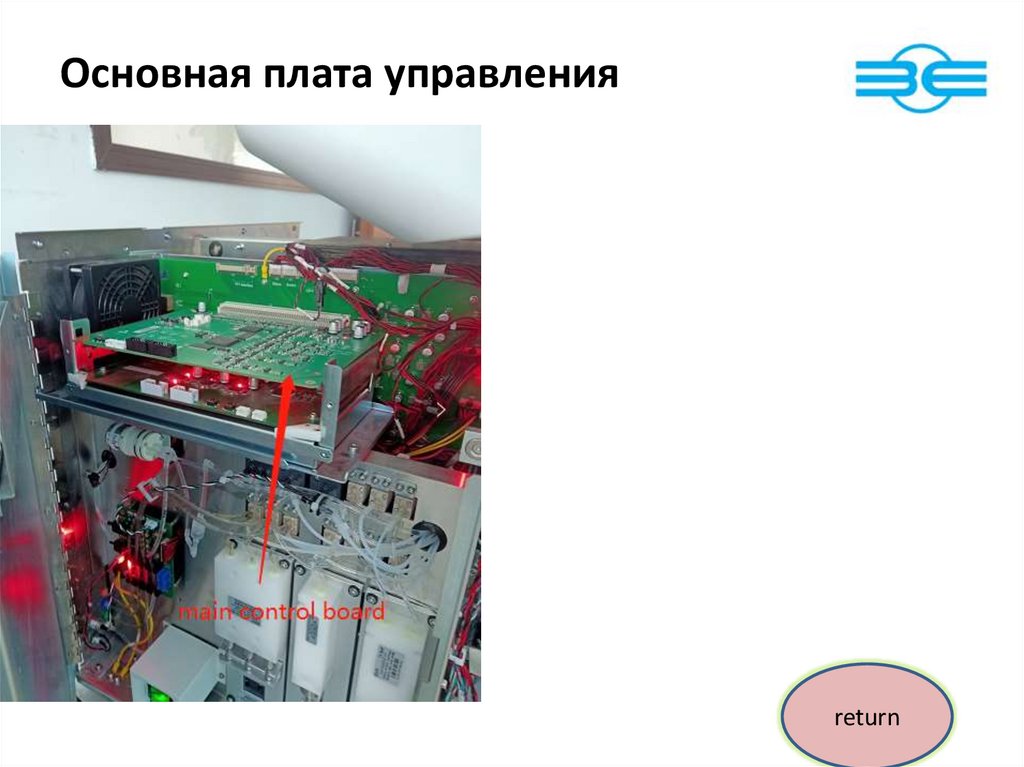

Основная плата управления (Main control board)

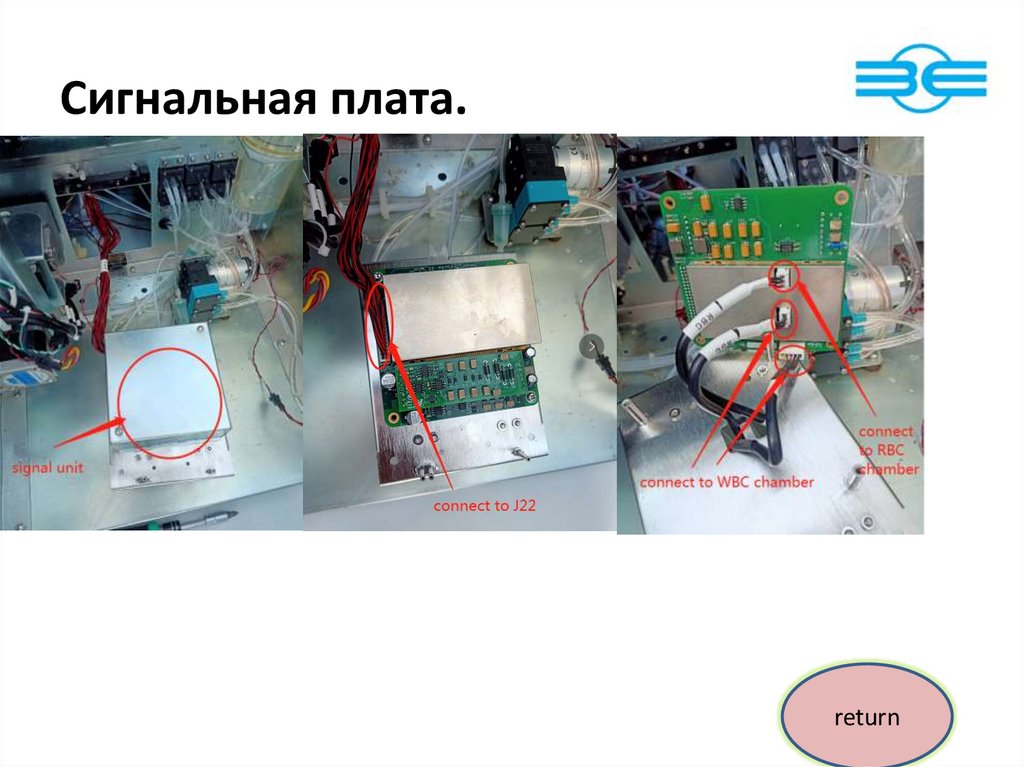

Сигнальная плата (Signal board)

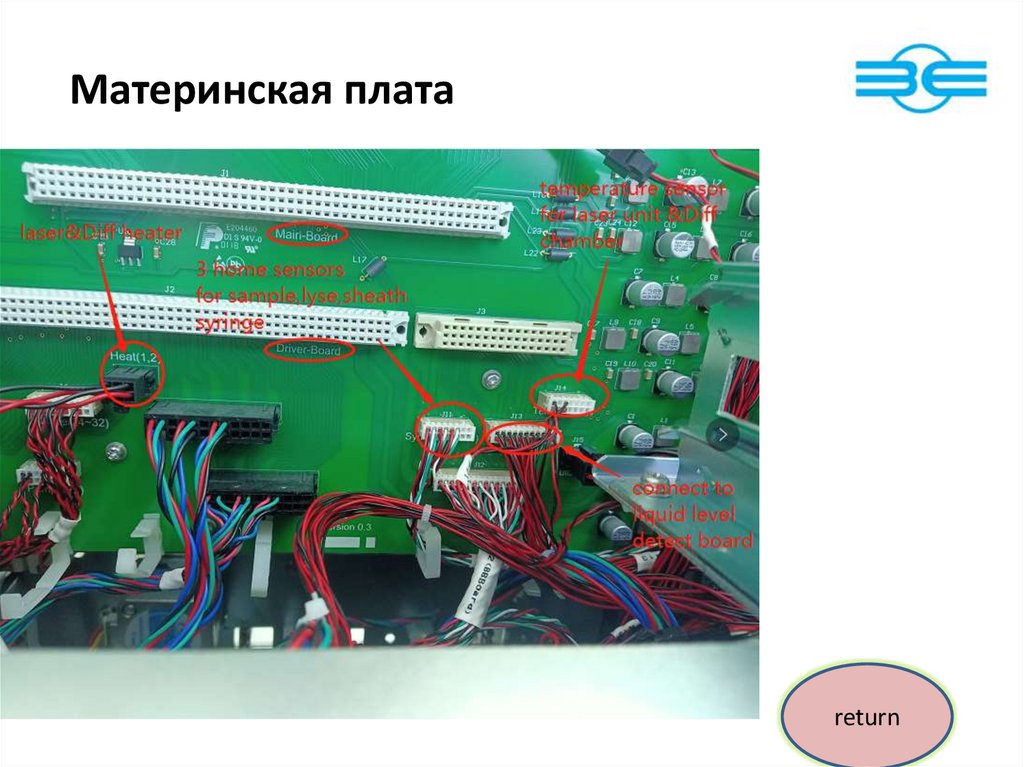

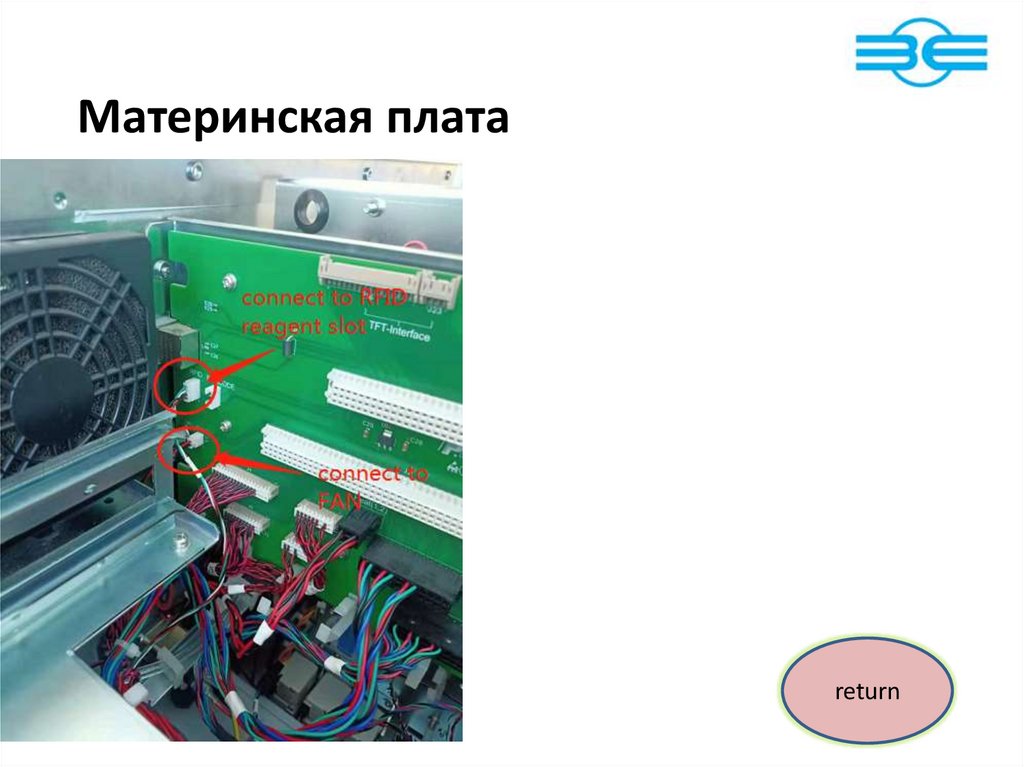

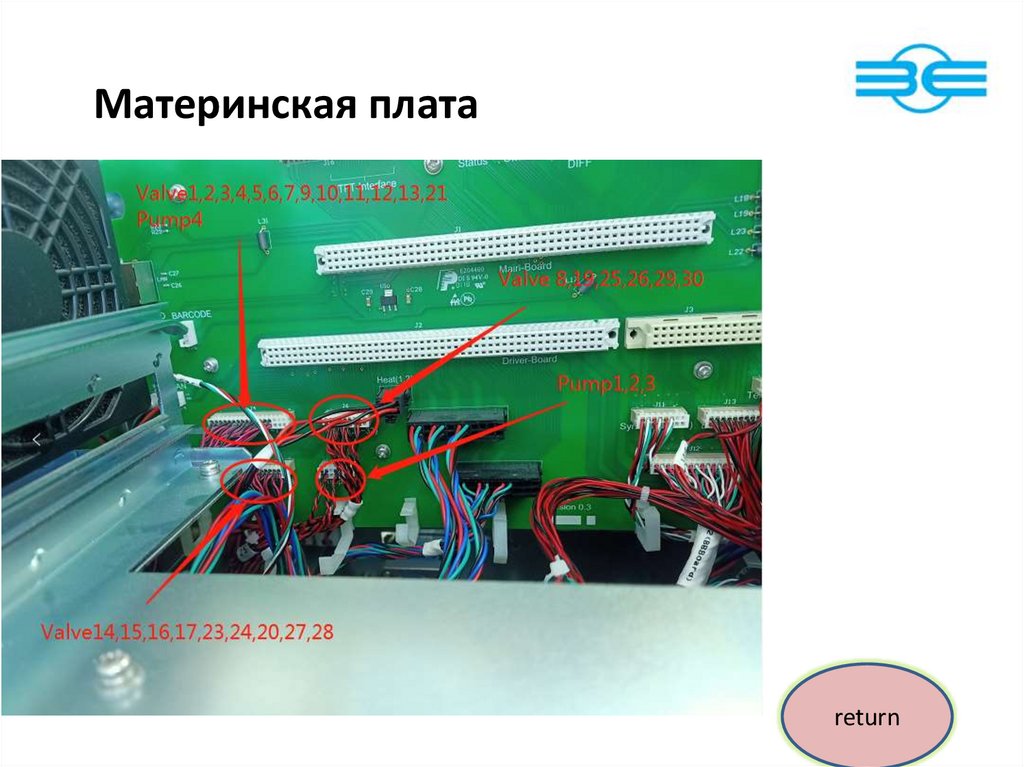

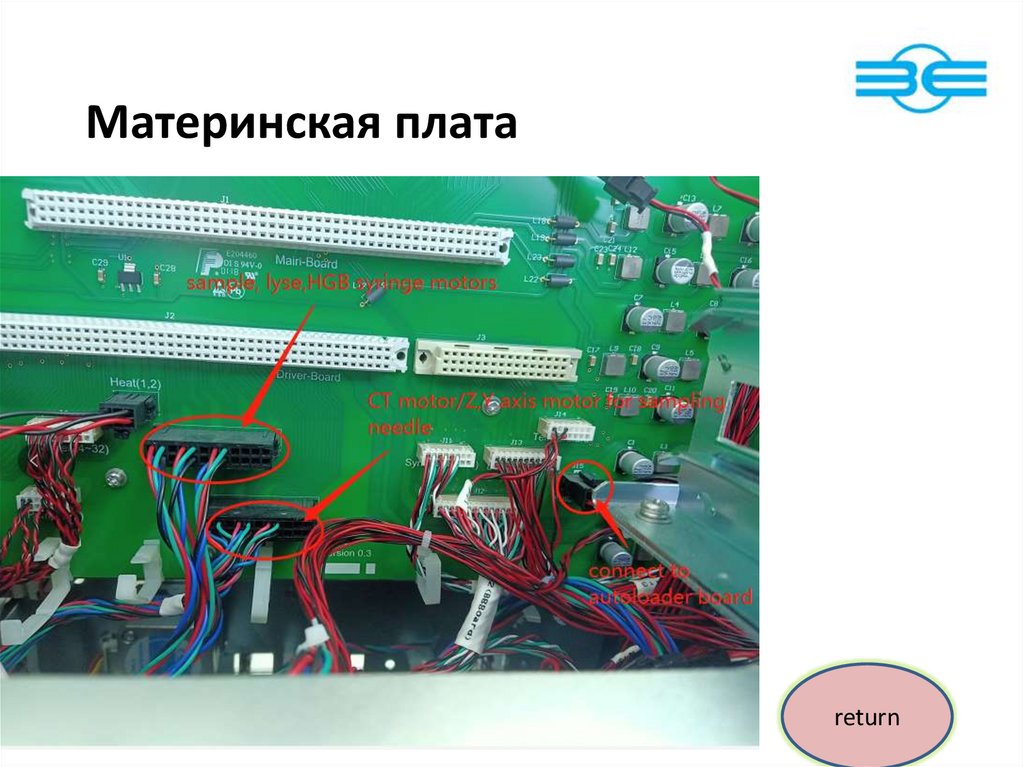

Материнская плата (Mother board)
Плата автозагрузчика (Autoloader board)

11.

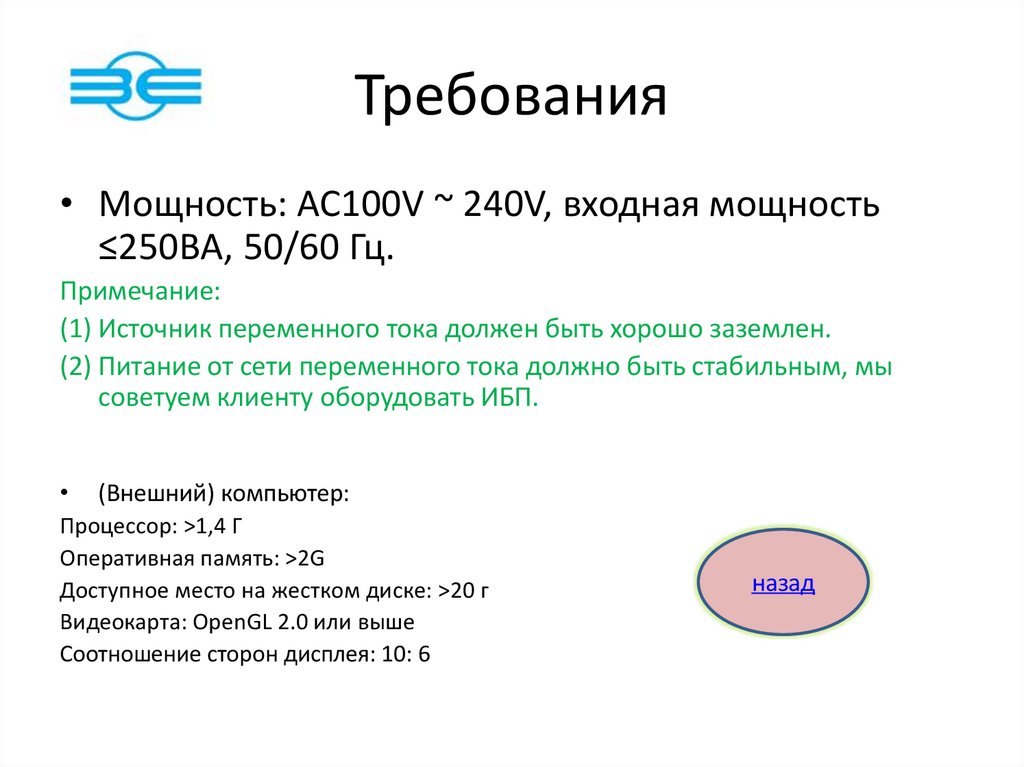

Требования
• Мощность: AC100V ~ 240V, входная мощность
≤250ВА, 50/60 Гц.
Примечание:
(1) Источник переменного тока должен быть хорошо заземлен.
(2) Питание от сети переменного тока должно быть стабильным, мы
советуем клиенту оборудовать ИБП.
(Внешний) компьютер:
Процессор: >1,4 Г
Оперативная память: >2G
Доступное место на жестком диске: >20 г
Видеокарта: OpenGL 2.0 или выше
Соотношение сторон дисплея: 10: 6
назад

12.

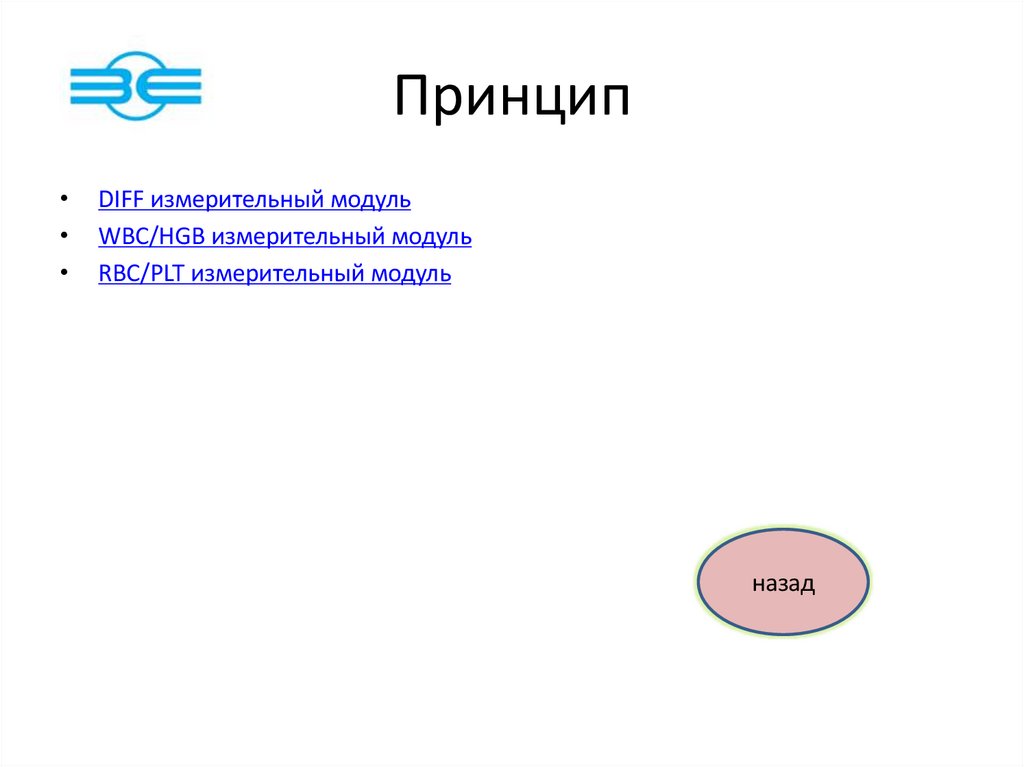

Принцип
DIFF измерительный модуль
WBC/HGB измерительный модуль
RBC/PLT измерительный модуль
назад

13.

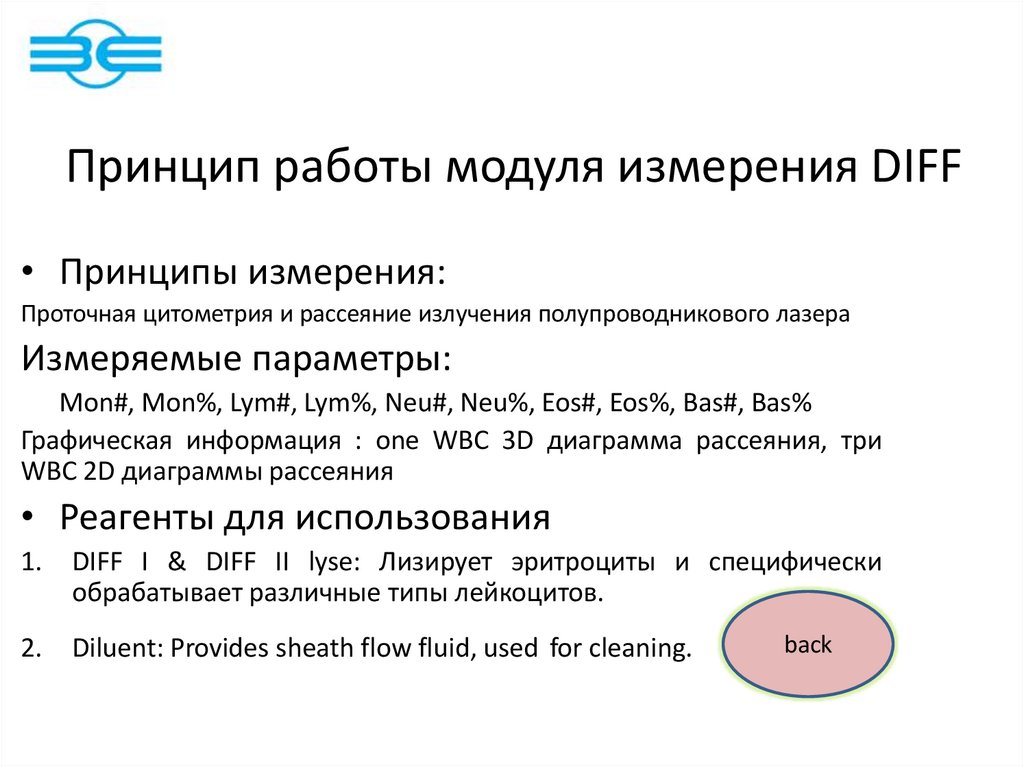

Принцип работы модуля измерения DIFF
• Принципы измерения:
Проточная цитометрия и рассеяние излучения полупроводникового лазера
Измеряемые параметры:
Mon#, Mon%, Lym#, Lym%, Neu#, Neu%, Eos#, Eos%, Bas#, Bas%
Графическая информация : one WBC 3D диаграмма рассеяния, три
WBC 2D диаграммы рассеяния
• Реагенты для использования
1.
DIFF I & DIFF II lyse: Лизирует эритроциты и специфически
обрабатывает различные типы лейкоцитов.
2.
Diluent: Provides sheath flow fluid, used for cleaning.
back

14.

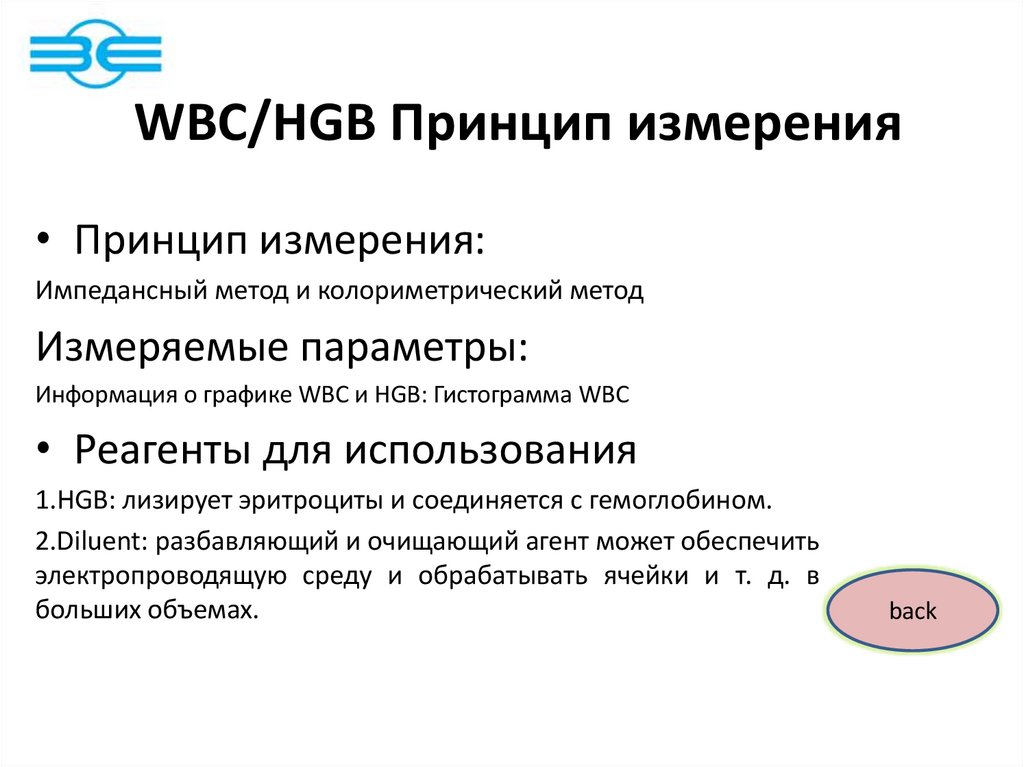

WBC/HGB Принцип измерения
• Принцип измерения:
Импедансный метод и колориметрический метод
Измеряемые параметры:
Информация о графике WBC и HGB: Гистограмма WBC
• Реагенты для использования
1.HGB: лизирует эритроциты и соединяется с гемоглобином.
2.Diluent: разбавляющий и очищающий агент может обеспечить
электропроводящую среду и обрабатывать ячейки и т. д. в
больших объемах.
back

15.

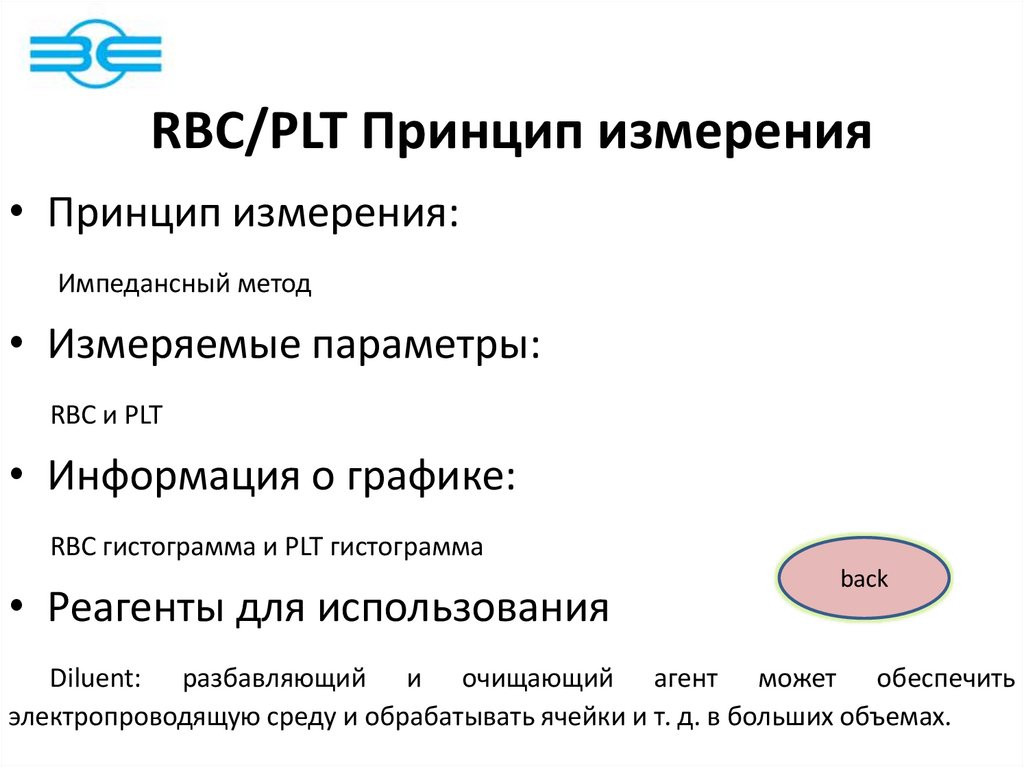

RBC/PLT Принцип измерения
• Принцип измерения:
Импедансный метод
• Измеряемые параметры:
RBC и PLT
• Информация о графике:
RBC гистограмма и PLT гистограмма
• Реагенты для использования
back
Diluent: разбавляющий и очищающий агент может обеспечить
электропроводящую среду и обрабатывать ячейки и т. д. в больших объемах.

16.

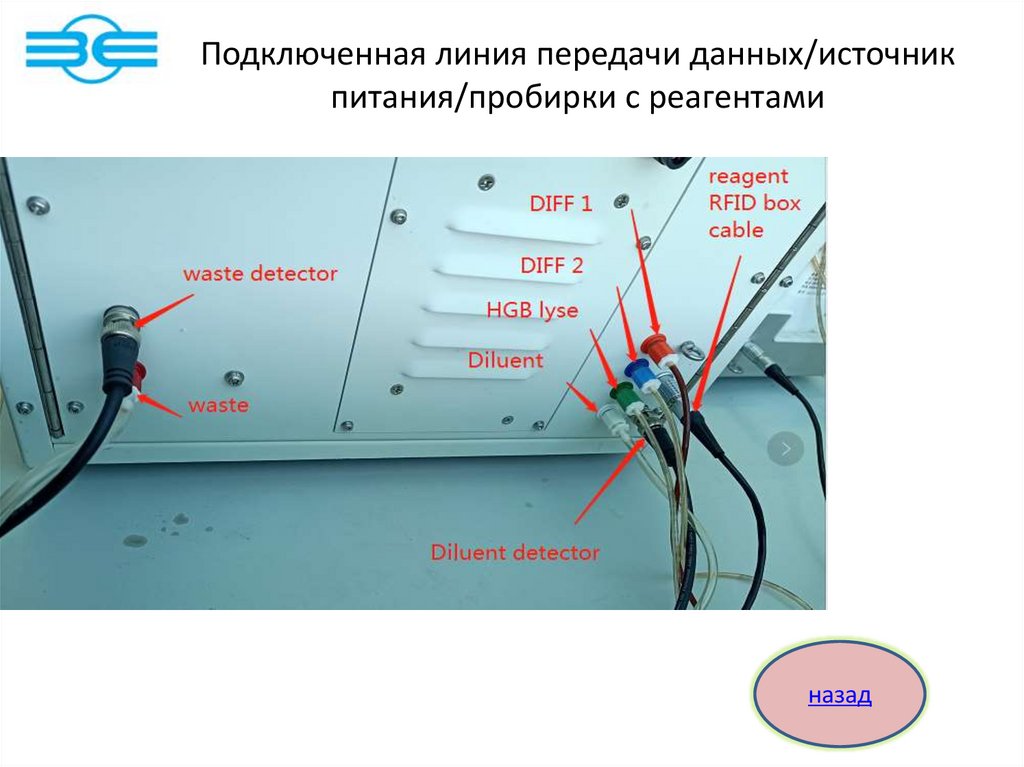

Подключенная линия передачи данных/источник
питания/пробирки с реагентами
назад

17.

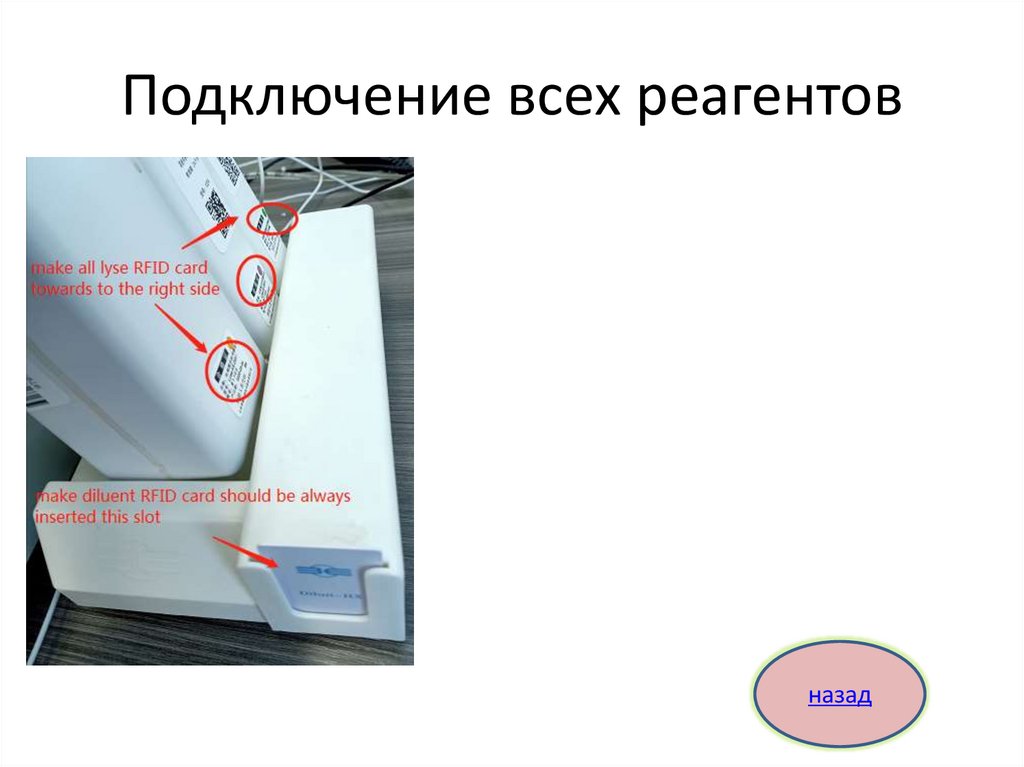

Подключение всех реагентов
назад

18.

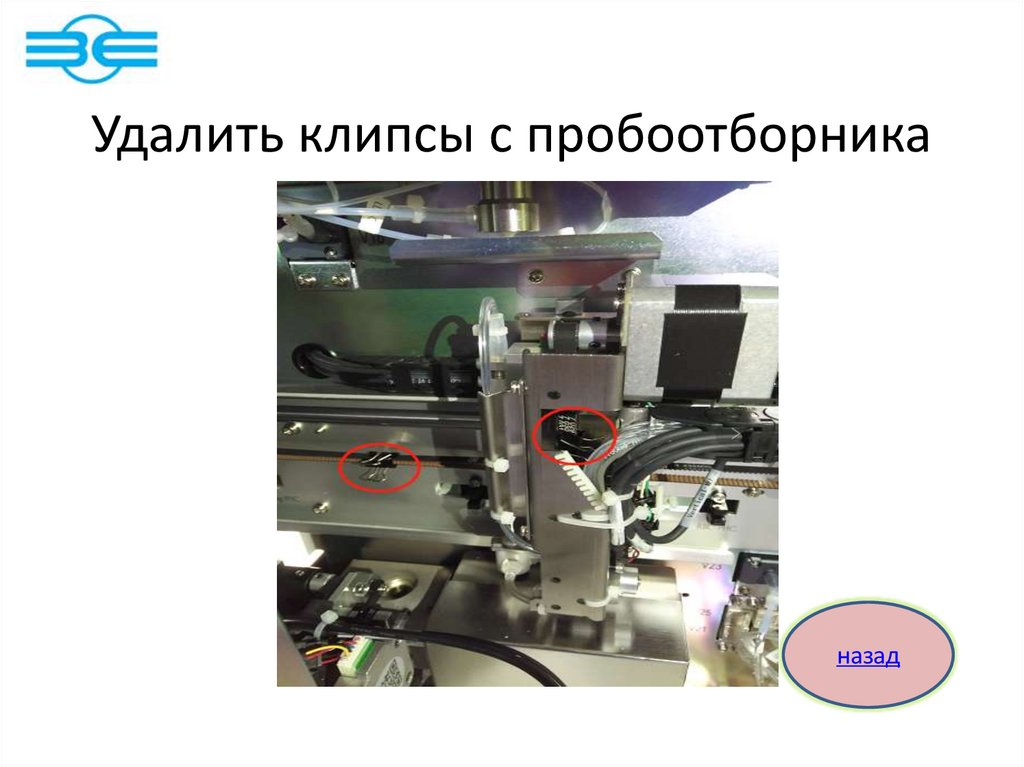

Удалить клипсы с пробоотборника
назад

19.

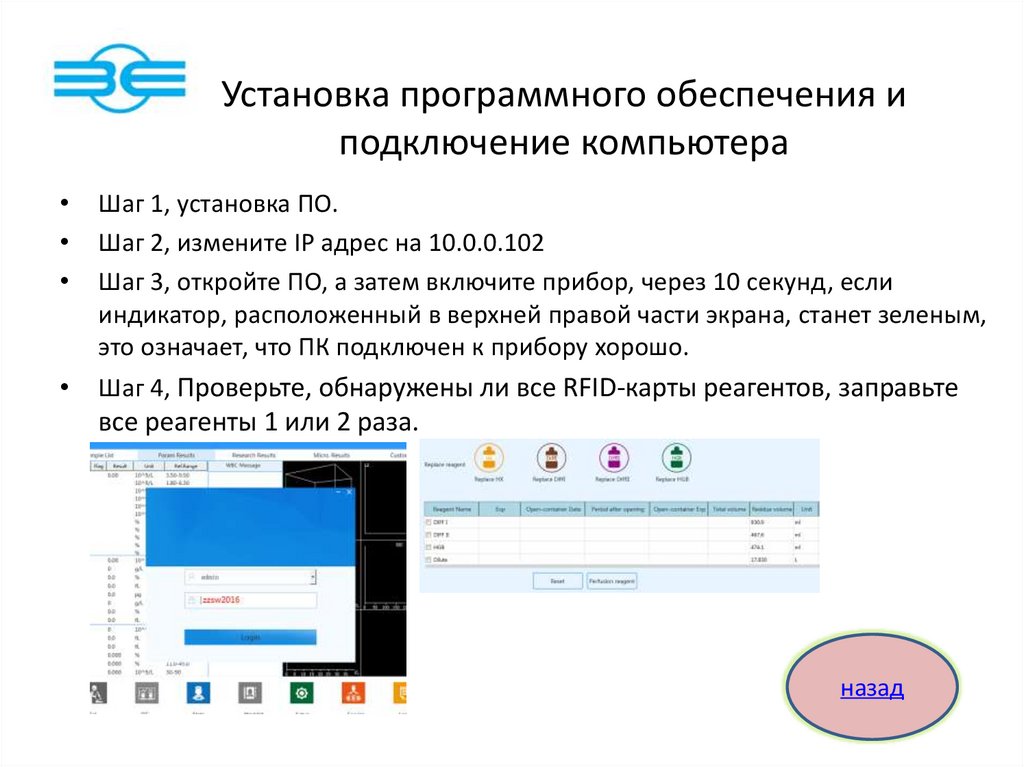

Установка программного обеспечения и
подключение компьютера
Шаг 1, установка ПО.
Шаг 2, измените IP адрес на 10.0.0.102
Шаг 3, откройте ПО, а затем включите прибор, через 10 секунд, если
индикатор, расположенный в верхней правой части экрана, станет зеленым,
это означает, что ПК подключен к прибору хорошо.
Шаг 4, Проверьте, обнаружены ли все RFID-карты реагентов, заправьте
все реагенты 1 или 2 раза.
назад

20.

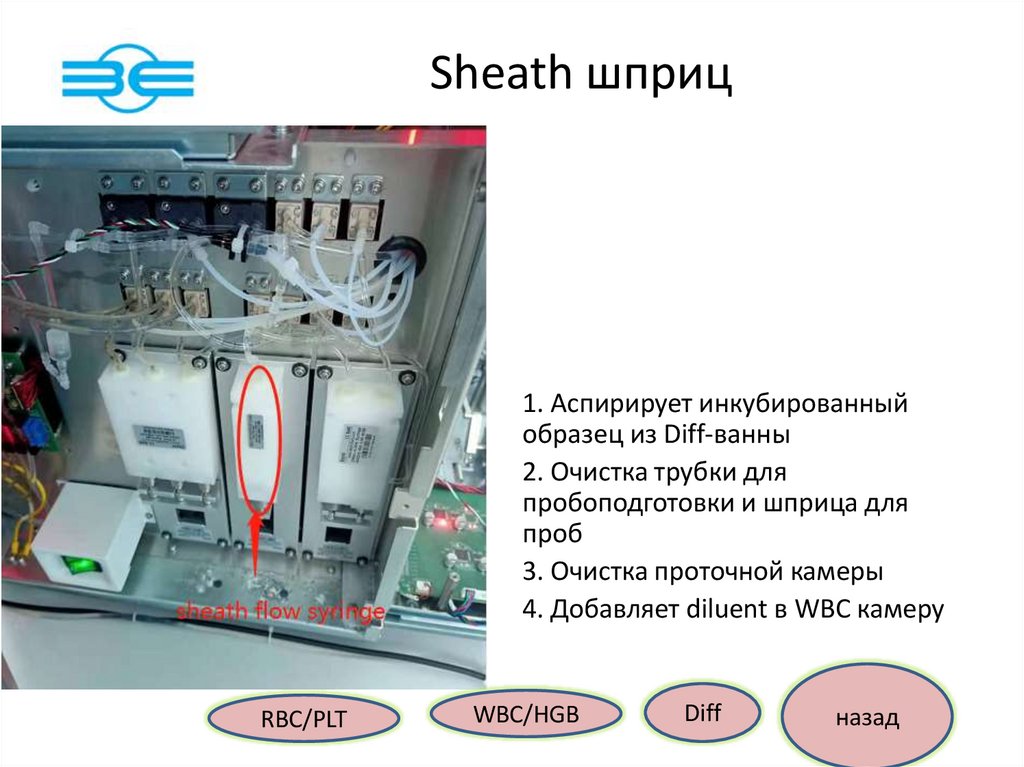

Sheath шприц
1. Аспирирует инкубированный
образец из Diff-ванны
2. Очистка трубки для
пробоподготовки и шприца для
проб
3. Очистка проточной камеры
4. Добавляет diluent в WBC камеру
RBC/PLT
WBC/HGB
Diff
назад

21.

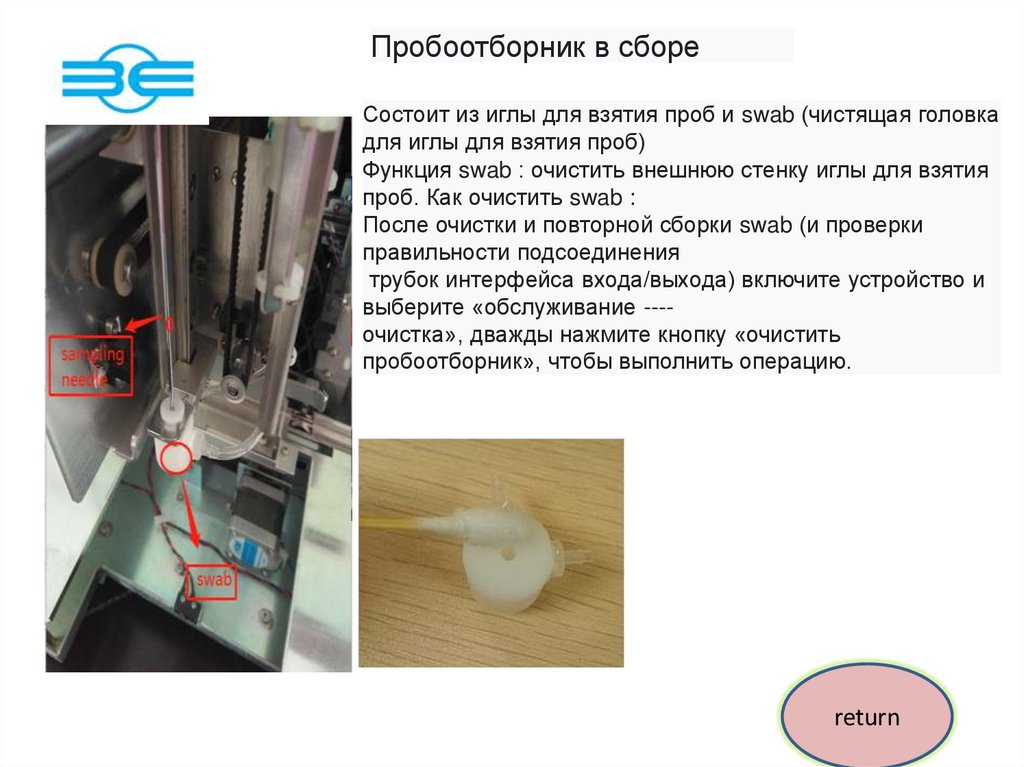

Пробоотборник в сборе
Состоит из иглы для взятия проб и swab (чистящая головка
для иглы для взятия проб)
Функция swab : очистить внешнюю стенку иглы для взятия
проб. Как очистить swab :
После очистки и повторной сборки swab (и проверки
правильности подсоединения
трубок интерфейса входа/выхода) включите устройство и
выберите «обслуживание ---очистка», дважды нажмите кнопку «очистить
пробоотборник», чтобы выполнить операцию.
return

22.

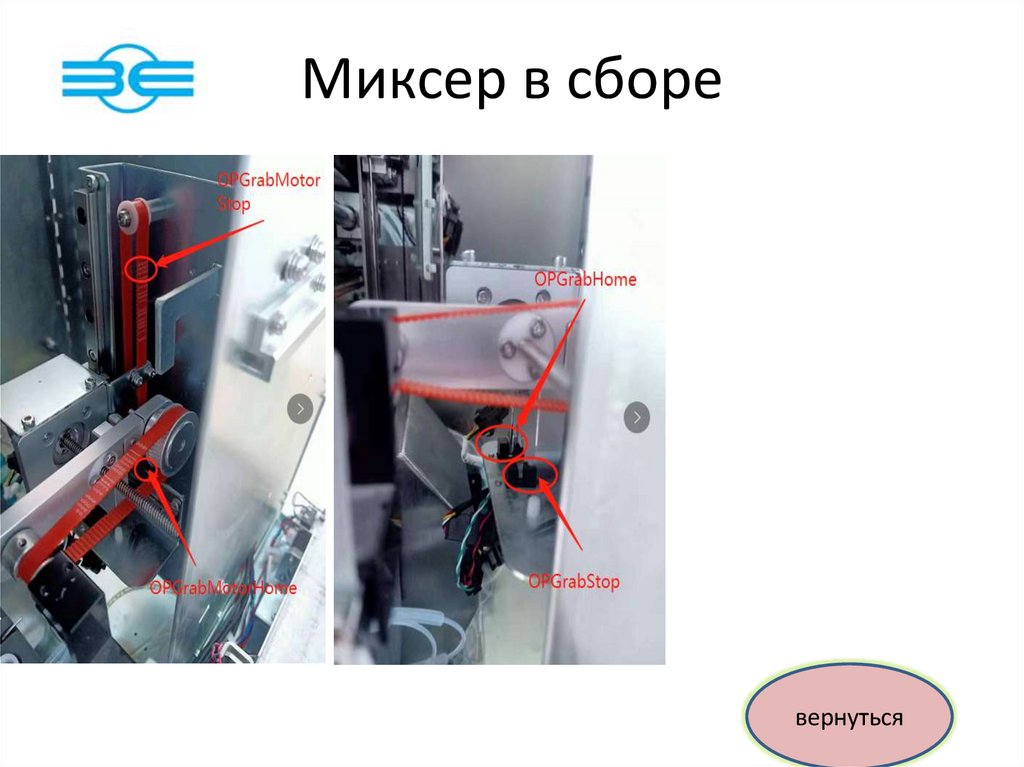

Миксер в сборе
вернуться

23.

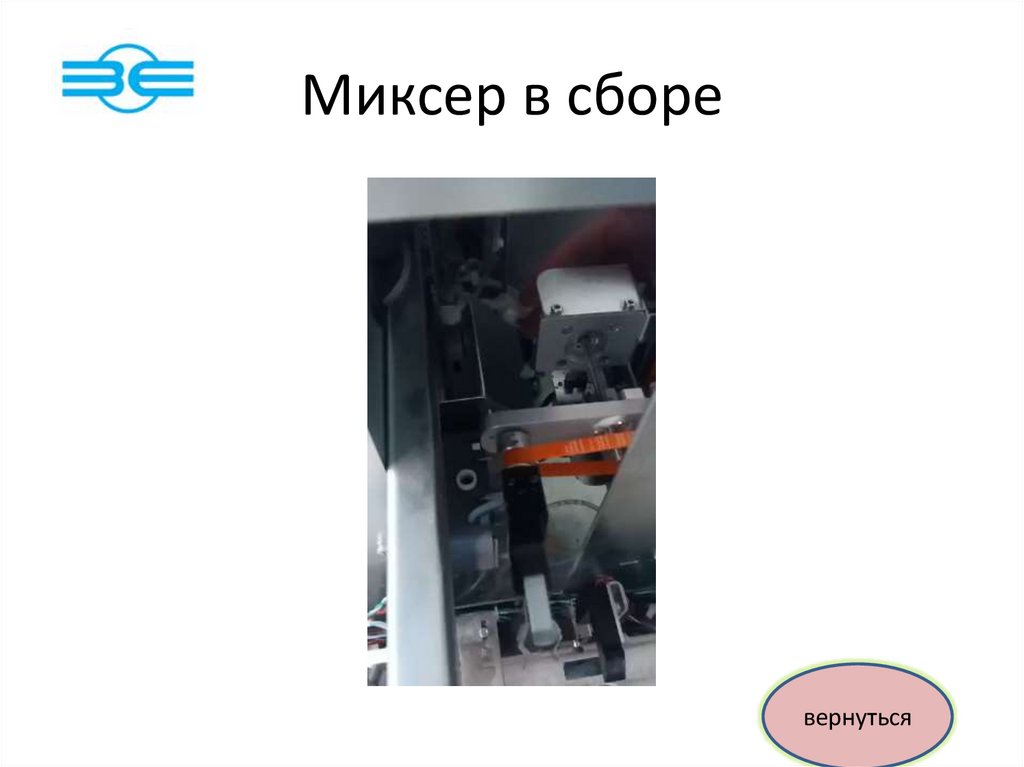

Миксер в сборе
вернуться

24.

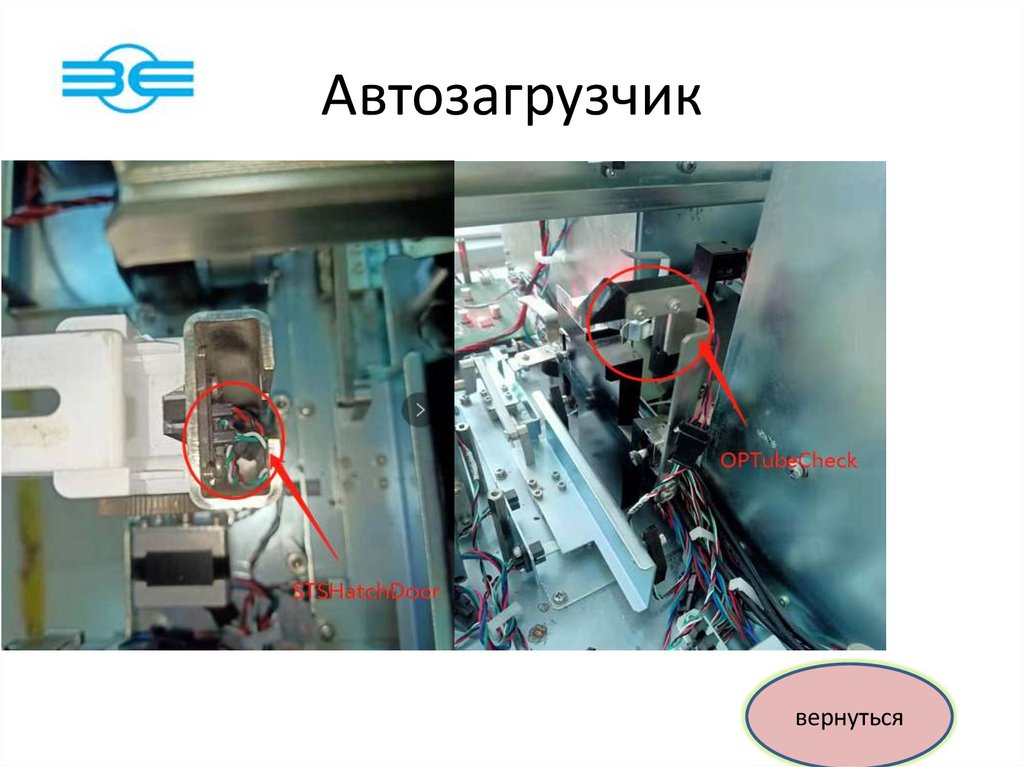

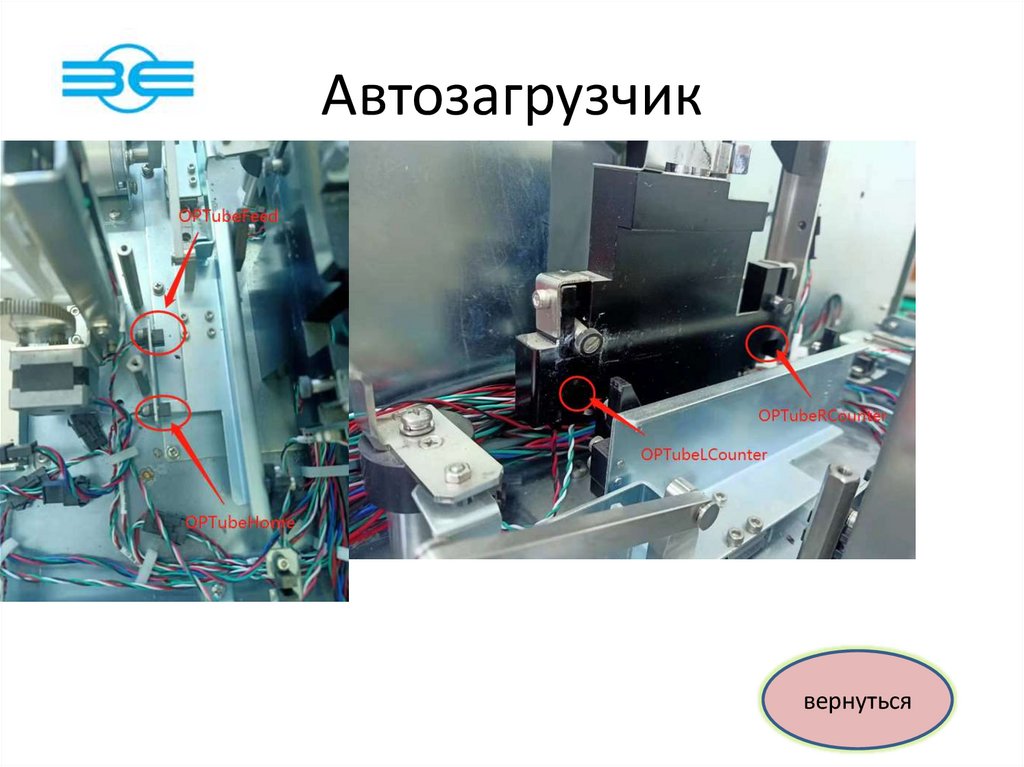

Автозагрузчик
вернуться

25.

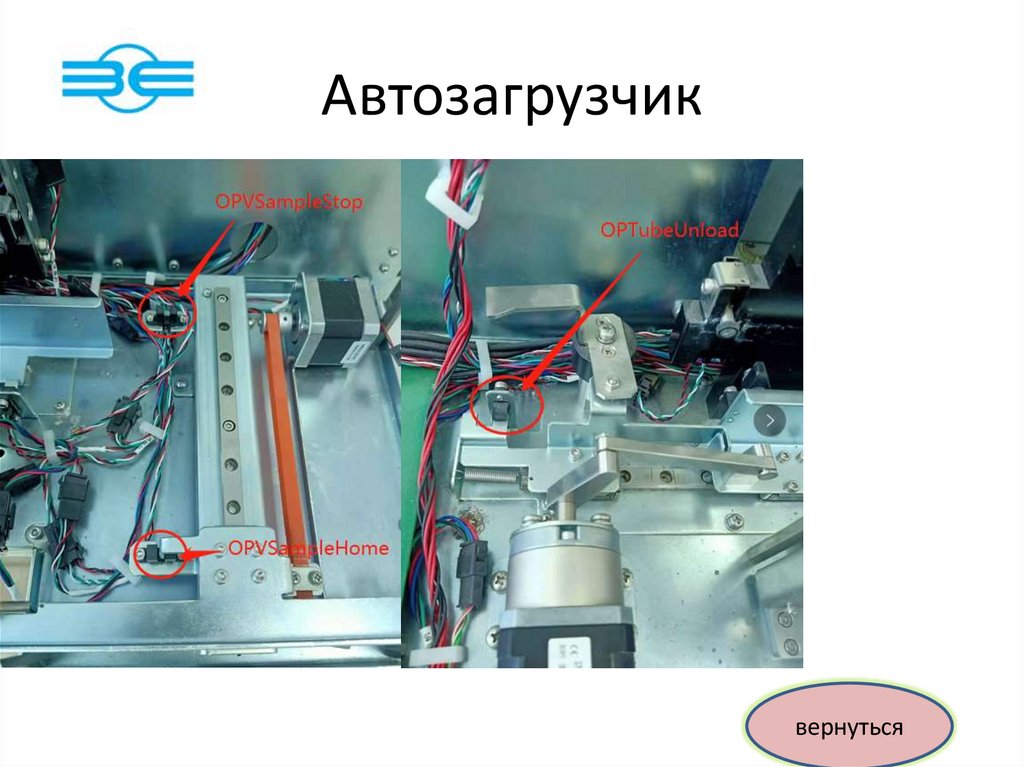

Автозагрузчик
вернуться

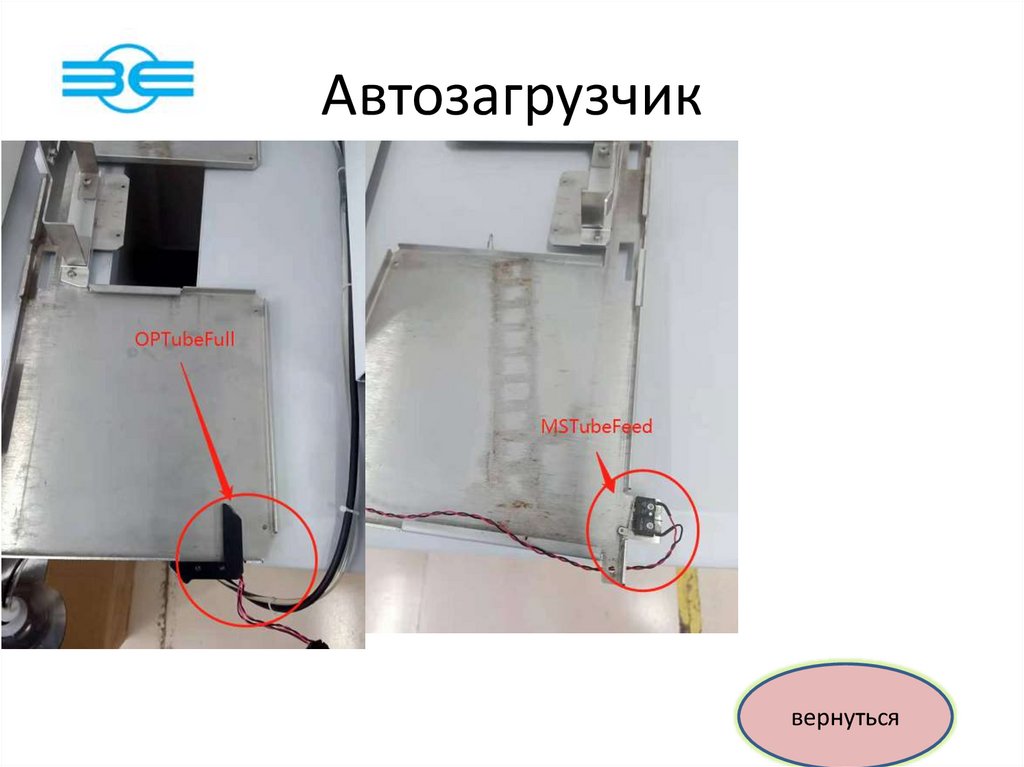

26.

Автозагрузчик
вернуться

27.

Автозагрузчик
вернуться

28.

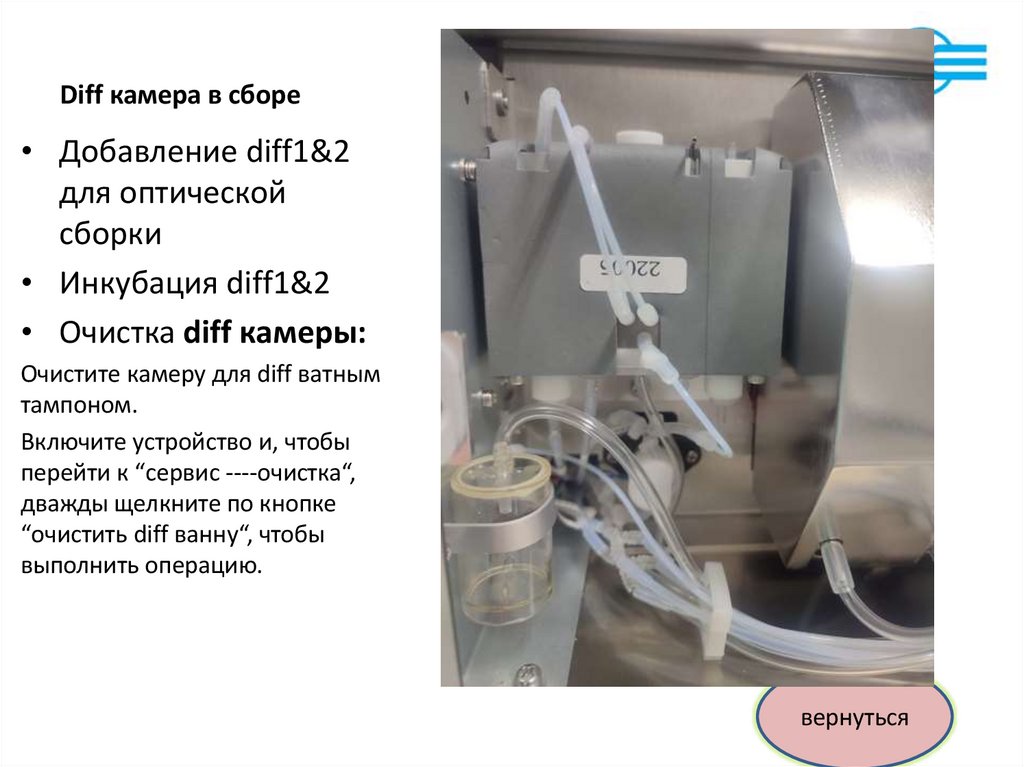

Diff камера в сборе
• Добавление diff1&2
для оптической
сборки
• Инкубация diff1&2
• Очистка diff камеры:
Очистите камеру для diff ватным
тампоном.
Включите устройство и, чтобы
перейти к “сервис ----очистка“,
дважды щелкните по кнопке
“очистить diff ванну“, чтобы
выполнить операцию.
вернуться

29.

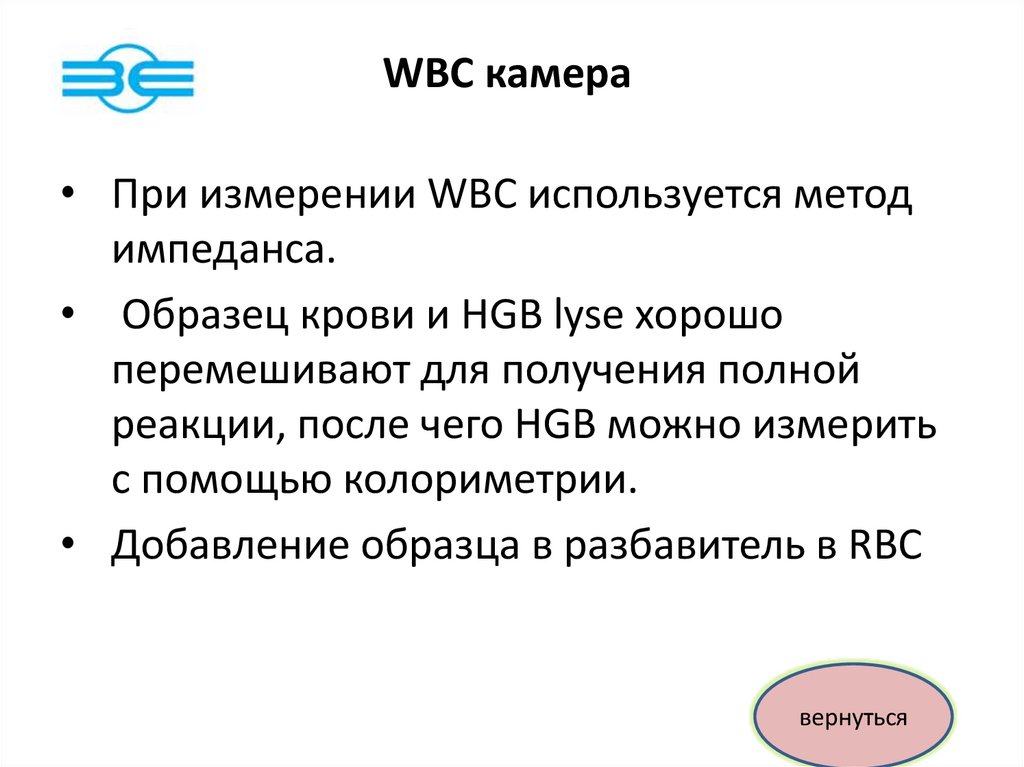

WBC камера
• При измерении WBC используется метод
импеданса.
• Образец крови и HGB lyse хорошо
перемешивают для получения полной
реакции, после чего HGB можно измерить
с помощью колориметрии.
• Добавление образца в разбавитель в RBC
вернуться

30.

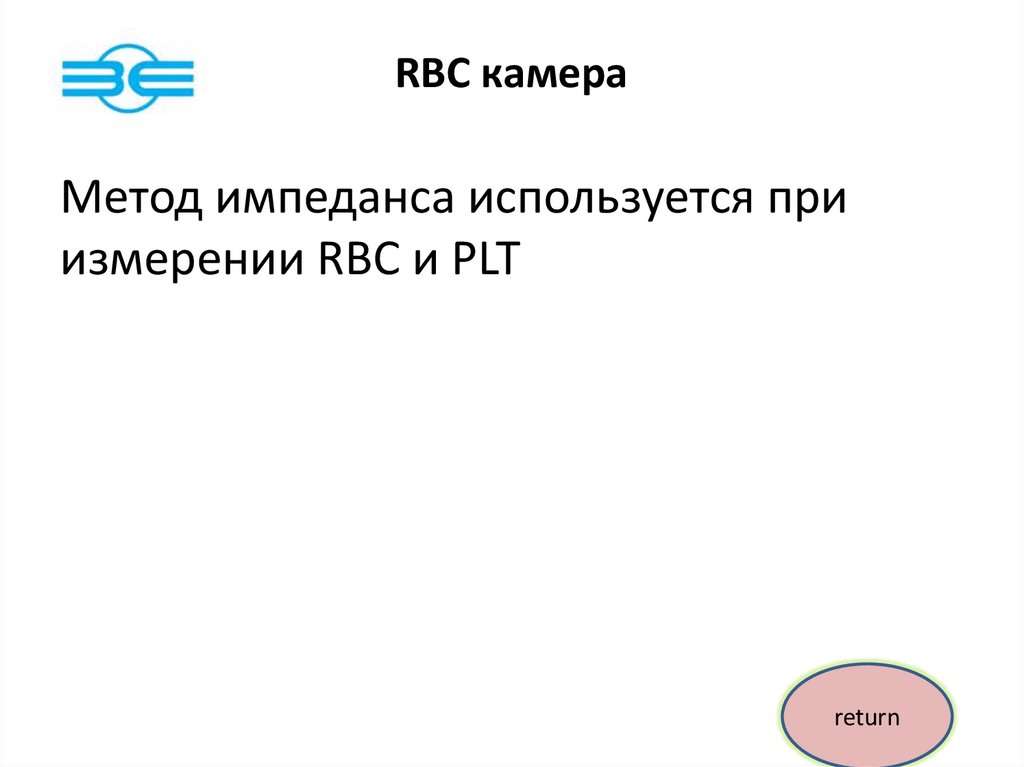

RBC камера
Метод импеданса используется при
измерении RBC и PLT
return

31.

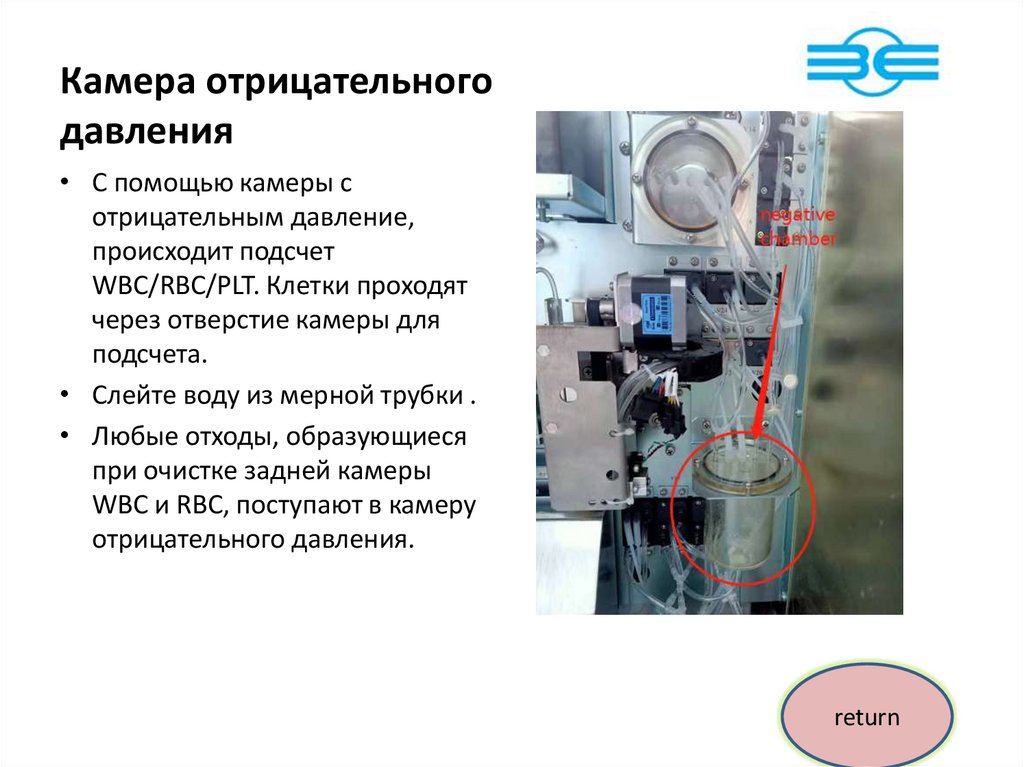

Камера отрицательного
давления
• С помощью камеры с
отрицательным давление,
происходит подсчет
WBC/RBC/PLT. Клетки проходят
через отверстие камеры для
подсчета.
• Слейте воду из мерной трубки .
• Любые отходы, образующиеся
при очистке задней камеры
WBC и RBC, поступают в камеру
отрицательного давления.
return

32.

Камера положительного
давления
• Создает пузырьки воздуха
в DIFF/WBC/RBC
• Обеспечивает давление
для обратной промывки.
return

33.

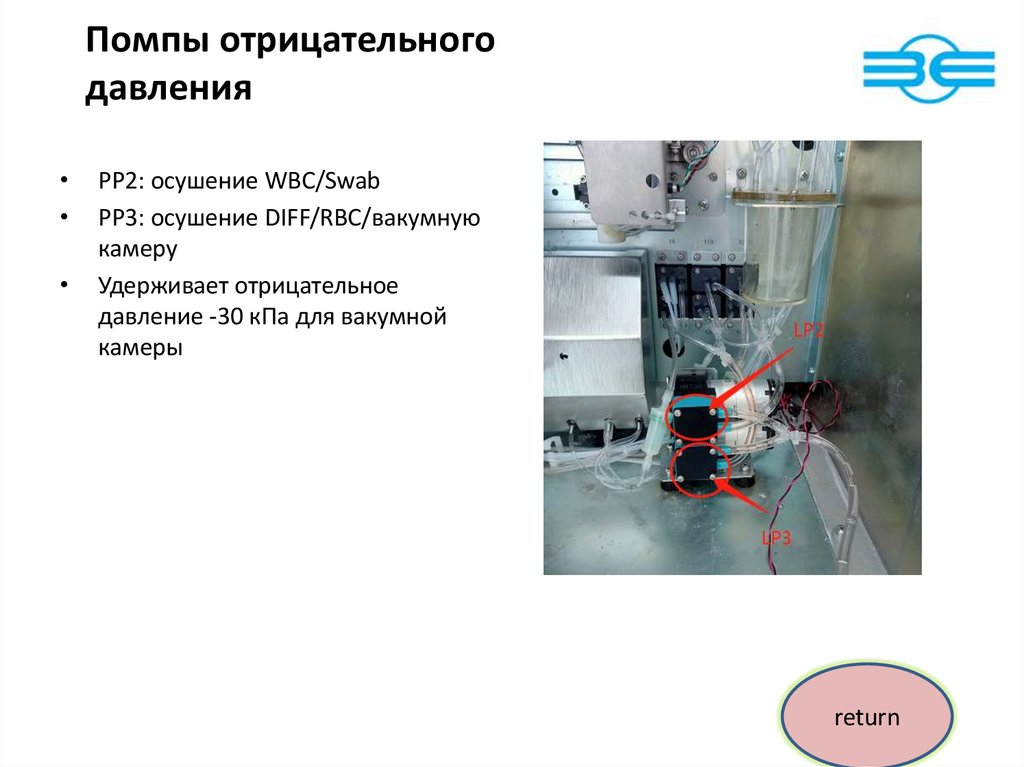

Помпы отрицательного
давления
PP2: осушение WBC/Swab
PP3: осушение DIFF/RBC/вакумную
камеру
Удерживает отрицательное
давление -30 кПа для вакумной
камеры
return

34.

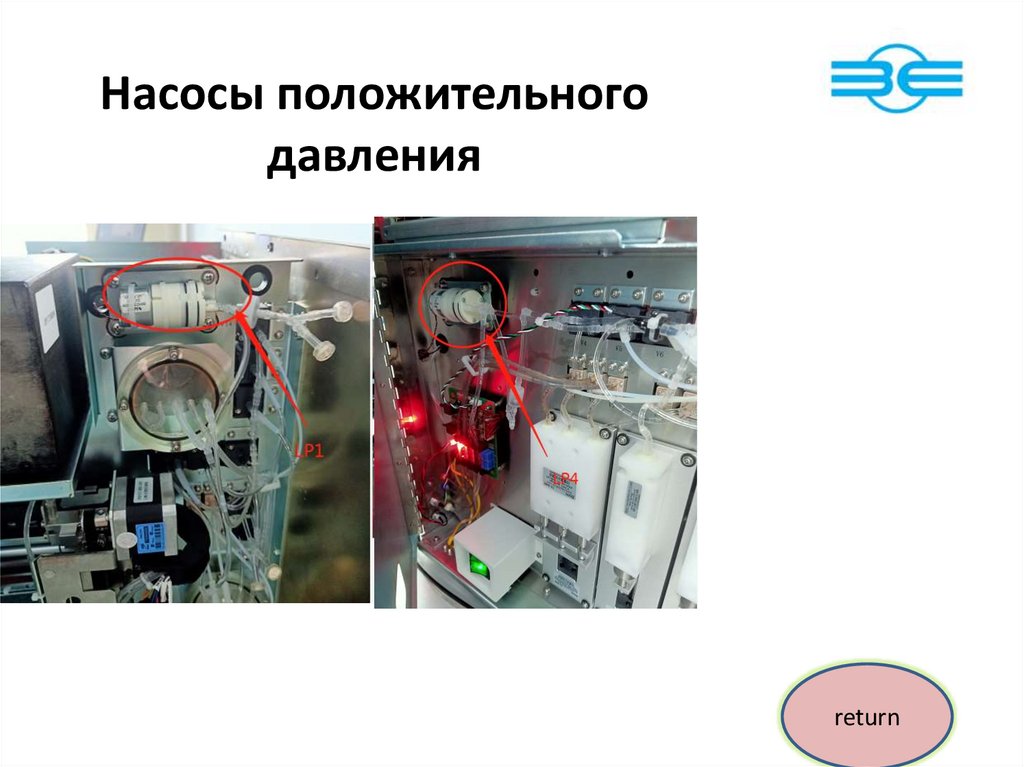

Насосы положительного
давления
return

35.

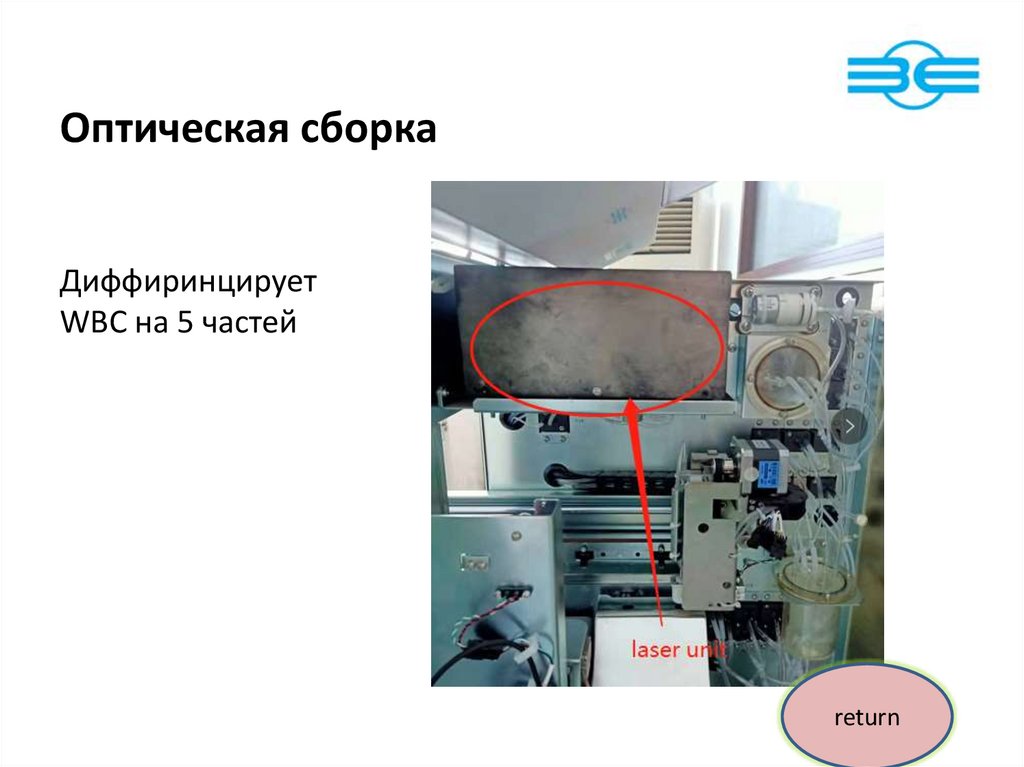

Оптическая сборка
Диффиринцирует
WBC на 5 частей
return

36.

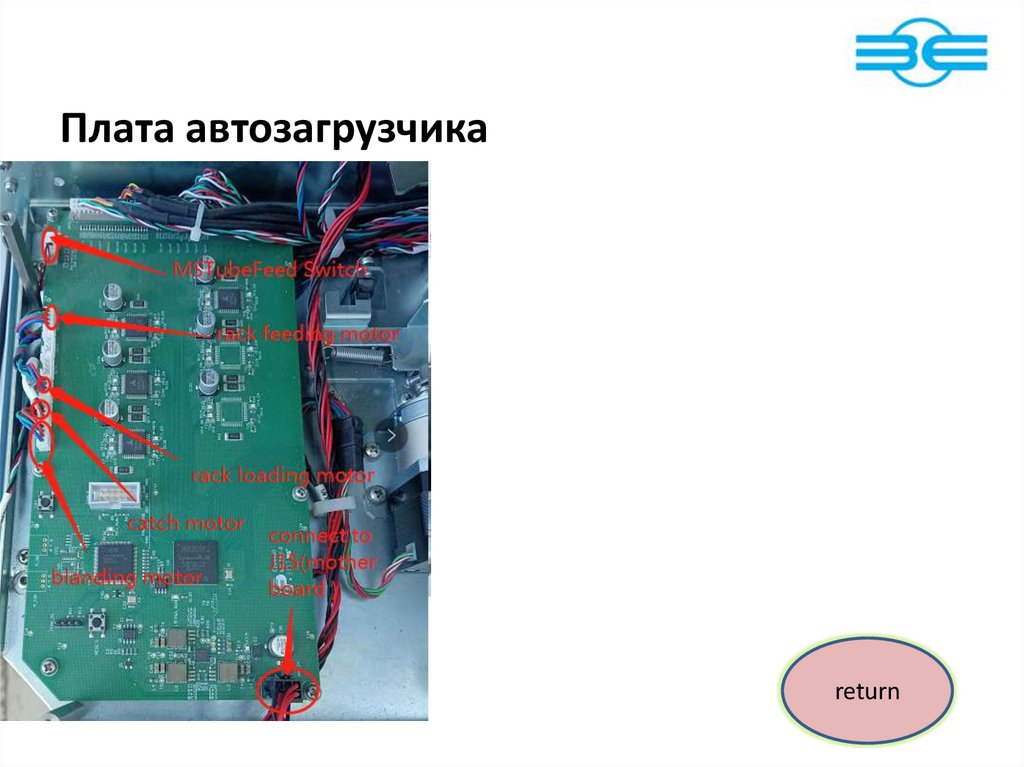

Плата автозагрузчика
return

37.

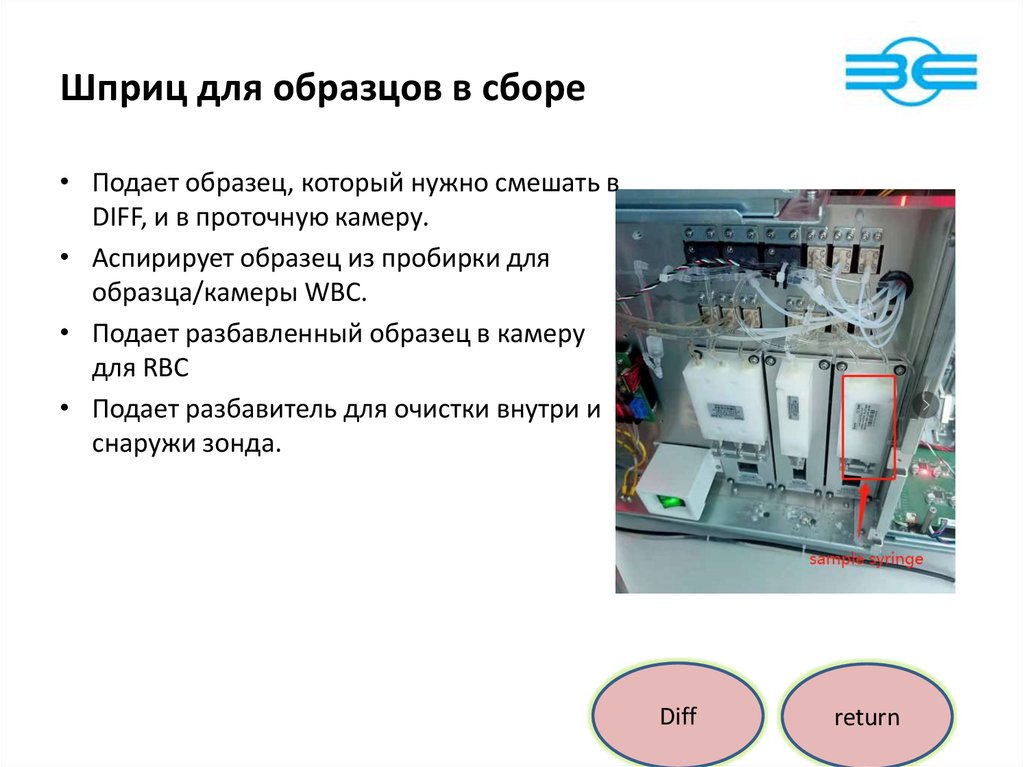

Шприц для образцов в сборе
• Подает образец, который нужно смешать в
DIFF, и в проточную камеру.
• Аспирирует образец из пробирки для
образца/камеры WBC.
• Подает разбавленный образец в камеру
для RBC
• Подает разбавитель для очистки внутри и
снаружи зонда.
Diff
return
