Подготовка карты к работе, измерения по карте. Определение координат и способы целеуказания

1.

ЕВРАЗИЙСКИЙ НАЦИОНАЛЬНЫЙ УНИВЕРСИТЕТ
ИМ. Л.Н. ГУМИЛЕВА
ВОЕННАЯ КАФЕДРА
2025 г.

2.

Тақырып № 3: «Картаны жұмысқа дайындау, карта бойынша өлшеу,
координаттарды анықтау және нысанды көрсету»
Сабақ № 1: «Картаны жұмысқа дайындау, карта бойынша өлшеу.»
Тема 3. Подготовка карты к работе, измерения по карте. Определение координат
и способы целеуказания.
Занятие 1. Подготовка карты к работе, измерения по карте.

3.

Учебные вопросы:
1. Карта бойынша қашықтықтарды өлшеудің шекті дәлдігі.
2. Картаны жұмысқа дайындау (таңдау, жабыстыру, бүктеу және карталарды
көтеру).
3. Карта бойынша маршруттың ұзындығын анықтау.
4. Карта бойынша аудандарды анықтау тәсілдері
1.
2.
3.
4.
Подготовка карты к работе (подбор, склеивание, складывание и подъем карт).
Предельная точность измерения расстояний по карте.
Определение по карте протяженности маршрута.
Способы определения площадей по карте.

4.

Введение
Карта с боевой обстановкой, используемая командиром в процессе
управления подразделением называется его рабочей картой.

5.

Введение
Правильно подготовленная рабочая карта намного облегчает
пользование ею в боевой обстановке и, главное, сокращает время для
решения задач по руководству подразделениями.

6.

Учебный вопрос 1
Подготовка карты
к работе
(подбор,
склеивание,
складывание и
подъем карт).

7.

Подготовка карты к работе
В качестве рабочей карты командира могут использоваться карты масштаба 1:25000,
1:50000 и 1:100000. Выбор масштаба карты зависит от предстоящих боевых действий,
характера и содержания боевых задач, возлагаемых на то или иное подразделение.

8.

Подготовка карты к работе
Очень часто районы,
боевых
действий
подразделений
будут
выходить
за
пределы
одного листа карты. В этих
случаях рабочая карта
командира может состоять
из нескольких листов. Для
удобства
пользования
выбранными листами карт
производится
предварительное
их
склеивание, т.е. нужные
листы подклеиваются друг
к другу.

9.

Подготовка карты к работе
Подобранные листы раскладываются в соответствии с их взаимным
расположением согласно номенклатуры.

10.

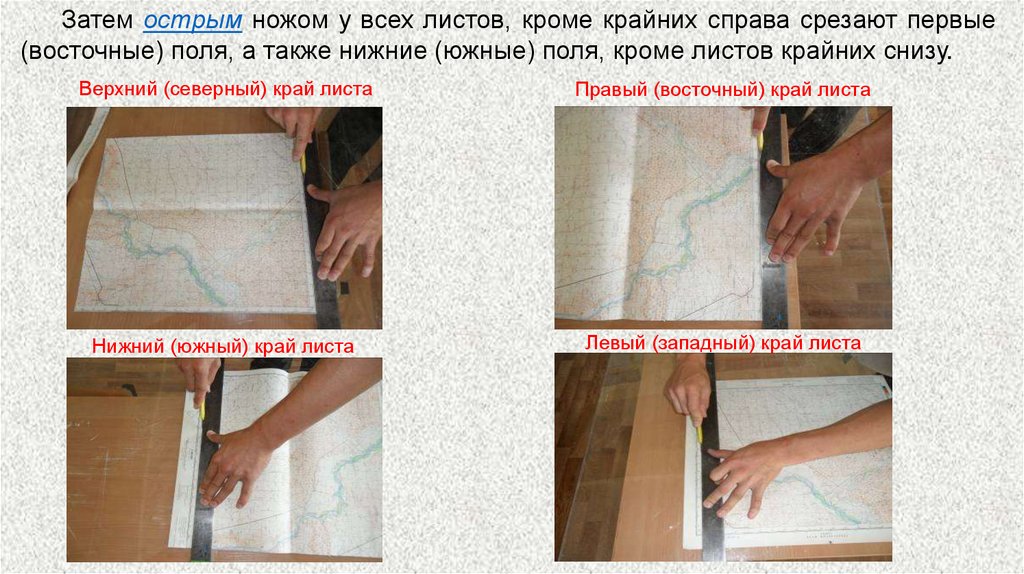

Затем острым ножом у всех листов, кроме крайних справа срезают первые
(восточные) поля, а также нижние (южные) поля, кроме листов крайних снизу.
Верхний (северный) край листа
Правый (восточный) край листа
Нижний (южный) край листа
Левый (западный) край листа

11.

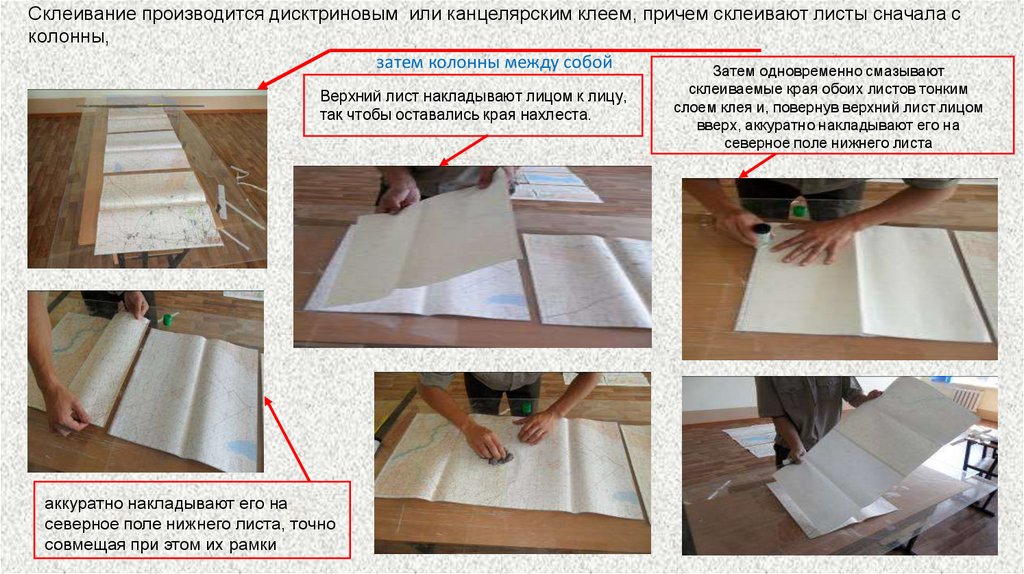

Склеивание производится дисктриновым или канцелярским клеем, причем склеивают листы сначала с
колонны,
затем колонны между собой
Затем одновременно смазывают
Верхний лист накладывают лицом к лицу,
так чтобы оставались края нахлеста.
аккуратно накладывают его на
северное поле нижнего листа, точно
совмещая при этом их рамки
склеиваемые края обоих листов тонким
слоем клея и, повернув верхний лист лицом
вверх, аккуратно накладывают его на
северное поле нижнего листа

12.

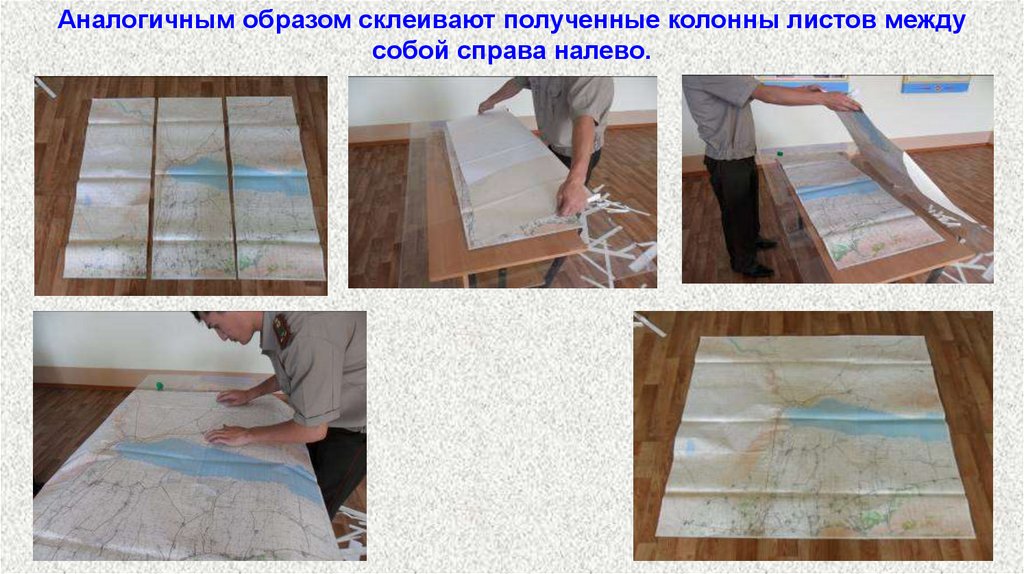

Аналогичным образом склеивают полученные колонны листов между
собой справа налево.

13.

Подготовка карты к работе
Необходимо правильно срезать края листа карты, но вместе с
краями карты не должна срезаться часть самой карты. Для срезки краев
карты следует пользоваться острим ножом или лезвием бритвы.

14.

Подготовка карты к работе
Срезать края карты следует: в первом ряду склейки - восточные (кроме
листов крайней правой колонны) и южные края (за исключенном нижнего
ряда).
Срезание правой (восточной) стороны карты
Срезание нижней (южной) стороны карты

15.

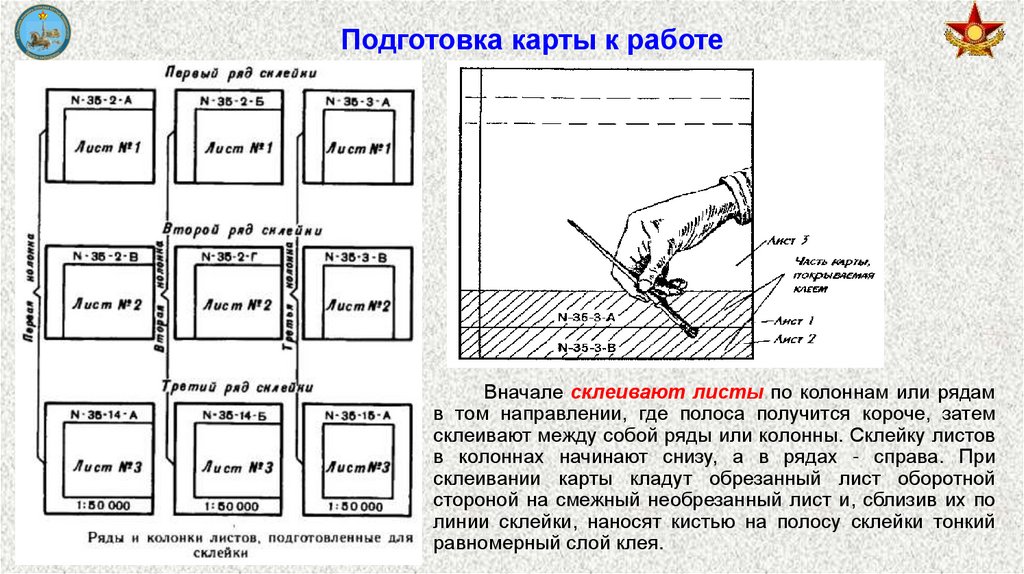

Подготовка карты к работе
Вначале склеивают листы по колоннам или рядам
в том направлении, где полоса получится короче, затем
склеивают между собой ряды или колонны. Склейку листов
в колоннах начинают снизу, а в рядах - справа. При
склеивании карты кладут обрезанный лист оборотной
стороной на смежный необрезанный лист и, сблизив их по
линии склейки, наносят кистью на полосу склейки тонкий
равномерный слой клея.

16.

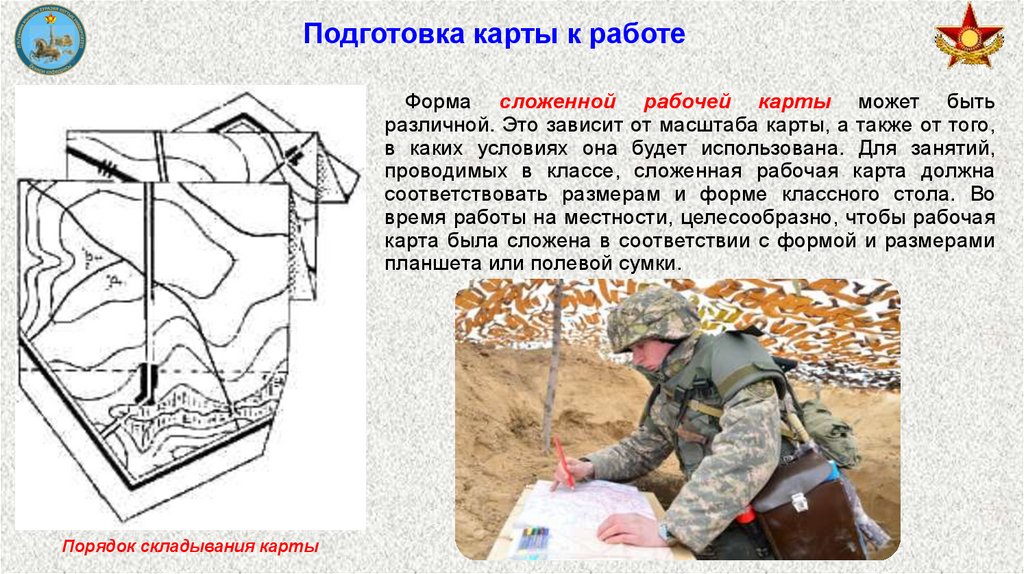

Подготовка карты к работе
Форма сложенной рабочей карты может быть
различной. Это зависит от масштаба карты, а также от того,
в каких условиях она будет использована. Для занятий,
проводимых в классе, сложенная рабочая карта должна
соответствовать размерам и форме классного стола. Во
время работы на местности, целесообразно, чтобы рабочая
карта была сложена в соответствии с формой и размерами
планшета или полевой сумки.
Порядок складывания карты

17.

Подготовка карты к работе

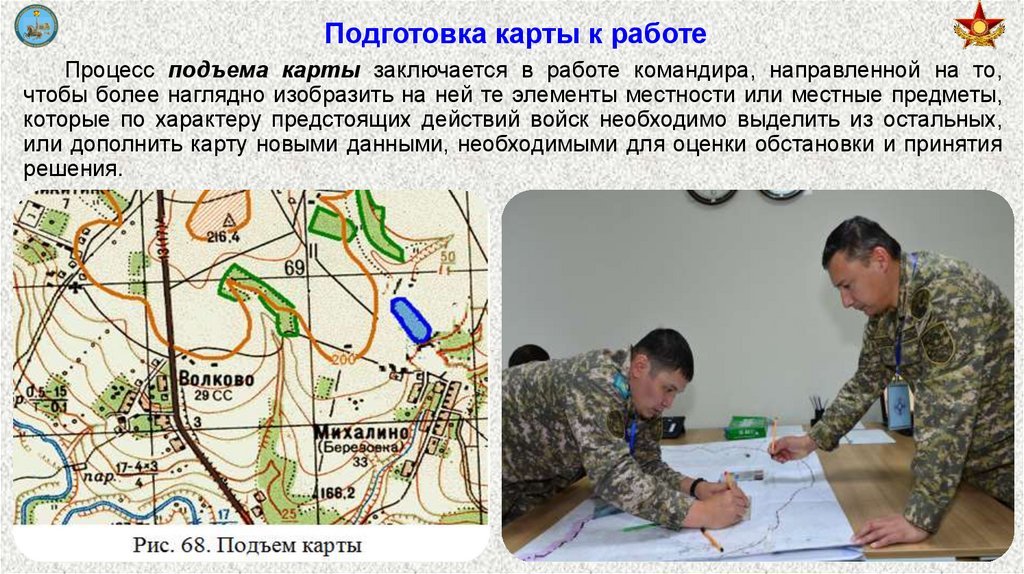

Процесс подъема карты заключается в работе командира, направленной на то,
чтобы более наглядно изобразить на ней те элементы местности или местные предметы,
которые по характеру предстоящих действий войск необходимо выделить из остальных,
или дополнить карту новыми данными, необходимыми для оценки обстановки и принятия
решения.

18.

Подготовка карты к работе
Карандаши зеленого цвета применяются для подъема древесной и
кустарниковой растительности, синего цвета - для подъема гидрографии и болот,
светло-коричневого - для рельефа, темно-коричневого - для дорожной сети
(кроме железных дорог) и черного цвета - для остальных объектов и надписей.

19.

Учебный вопрос 2
Предельная точность
измерения
расстояний по карте.

20.

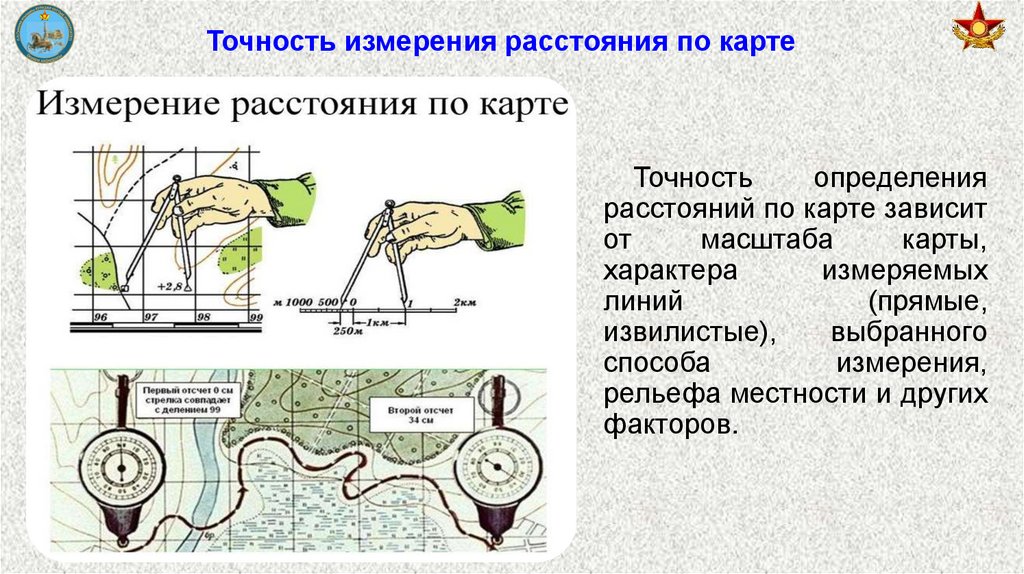

Точность измерения расстояния по карте
Точность
определения
расстояний по карте зависит
от
масштаба
карты,
характера
измеряемых
линий
(прямые,
извилистые),
выбранного
способа
измерения,
рельефа местности и других
факторов.

21.

Точность измерения расстояния по карте

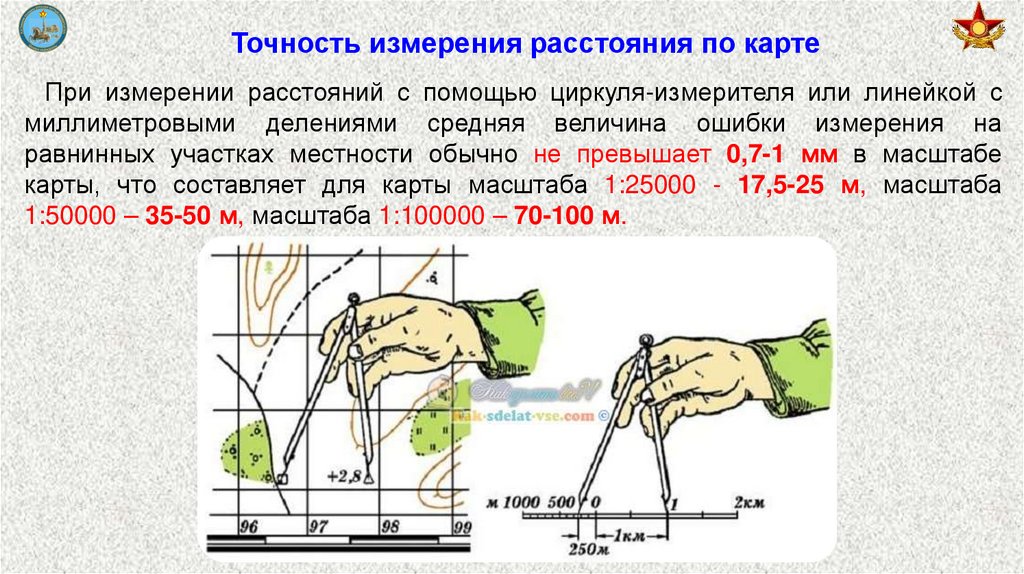

При измерении расстояний с помощью циркуля-измерителя или линейкой с
миллиметровыми делениями средняя величина ошибки измерения на
равнинных участках местности обычно не превышает 0,7-1 мм в масштабе
карты, что составляет для карты масштаба 1:25000 - 17,5-25 м, масштаба
1:50000 – 35-50 м, масштаба 1:100000 – 70-100 м.

22.

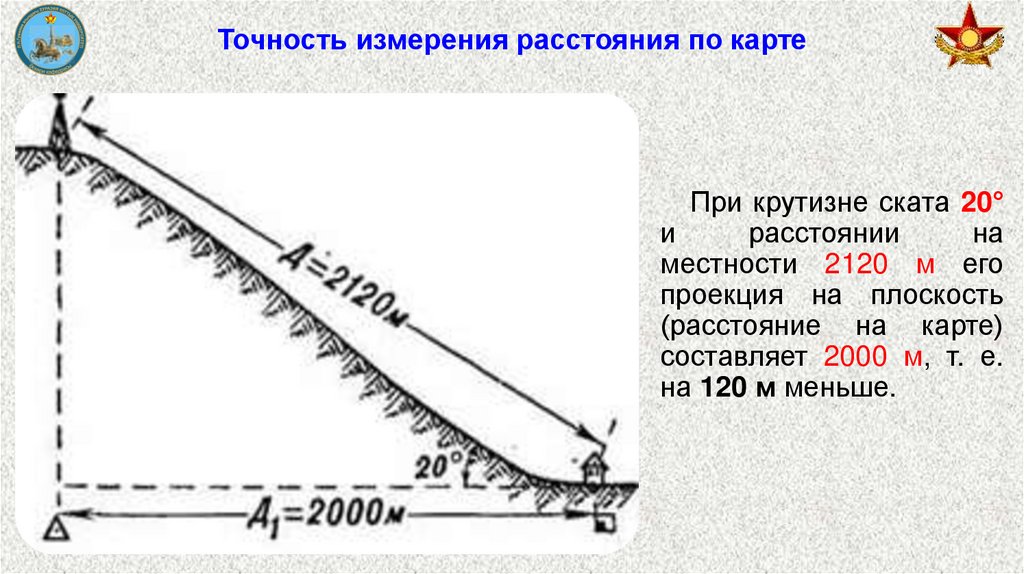

Точность измерения расстояния по карте
При крутизне ската 20°
и
расстоянии
на
местности 2120 м его
проекция на плоскость
(расстояние на карте)
составляет 2000 м, т. е.
на 120 м меньше.

23.

Точность измерения расстояния по карте

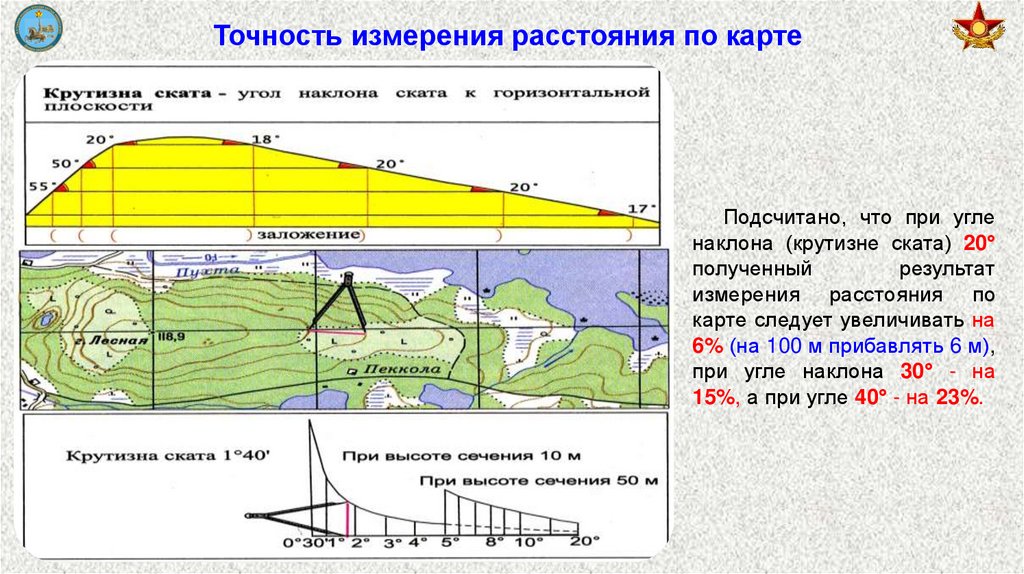

Подсчитано, что при угле
наклона (крутизне ската) 20°
полученный
результат
измерения расстояния по
карте следует увеличивать на
6% (на 100 м прибавлять 6 м),
при угле наклона 30° - на
15%, а при угле 40° - на 23%.

24.

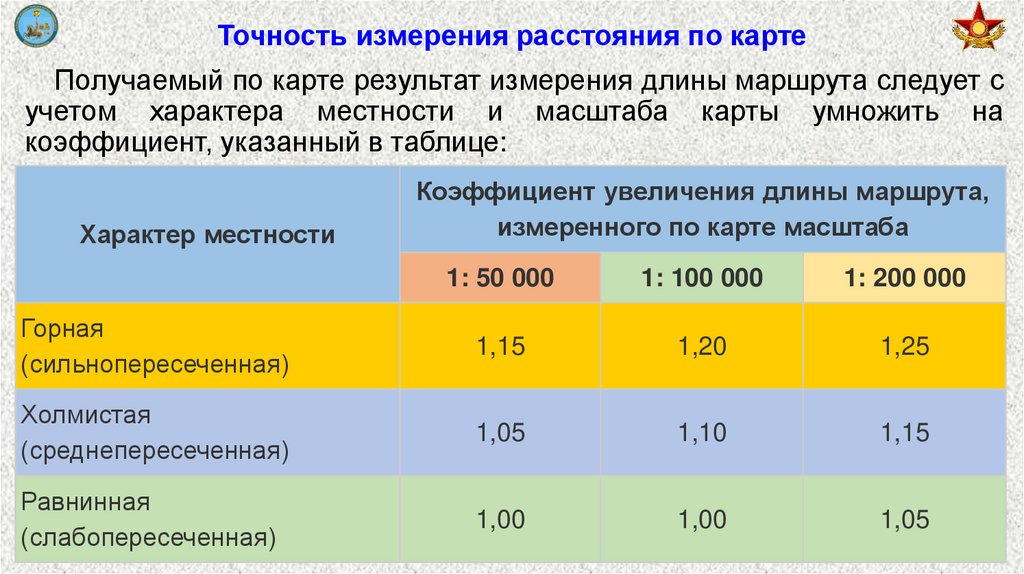

Точность измерения расстояния по карте
Получаемый по карте результат измерения длины маршрута следует с
учетом характера местности и масштаба карты умножить на
коэффициент, указанный в таблице:
Характер местности
Коэффициент увеличения длины маршрута,
измеренного по карте масштаба
1: 50 000
1: 100 000
1: 200 000
Горная
(сильнопересеченная)
1,15
1,20
1,25
Холмистая
(среднепересеченная)
1,05
1,10
1,15
Равнинная
(слабопересеченная)
1,00
1,00
1,05

25.

Учебный вопрос 3
Определение по
карте протяженности
маршрута.

26.

Определение по карте протяженности маршрута

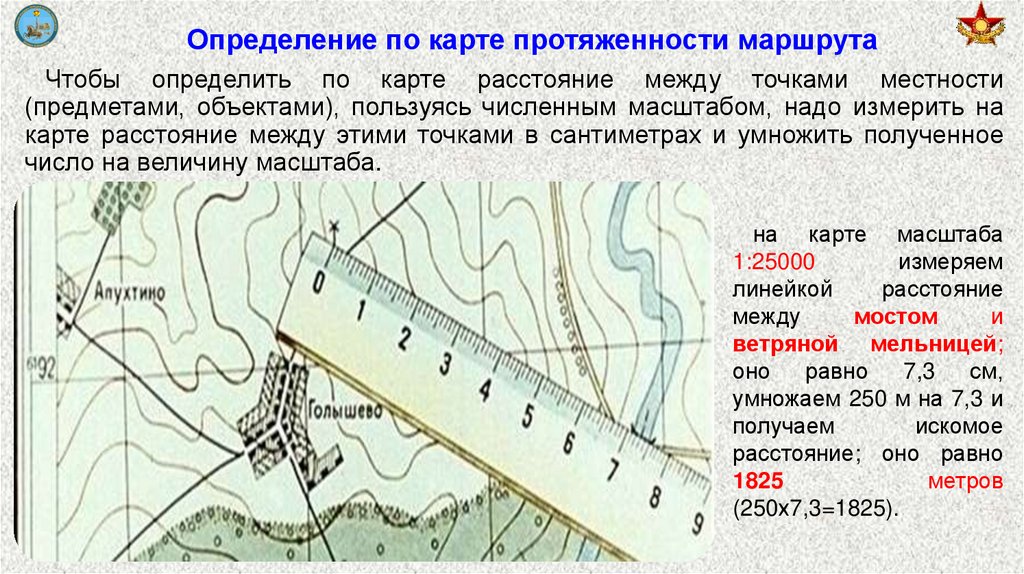

Чтобы определить по карте расстояние между точками местности
(предметами, объектами), пользуясь численным масштабом, надо измерить на
карте расстояние между этими точками в сантиметрах и умножить полученное
число на величину масштаба.
на карте масштаба
1:25000
измеряем
линейкой
расстояние
между
мостом
и
ветряной мельницей;
оно
равно
7,3
см,
умножаем 250 м на 7,3 и
получаем
искомое
расстояние; оно равно
1825
метров
(250х7,3=1825).

27.

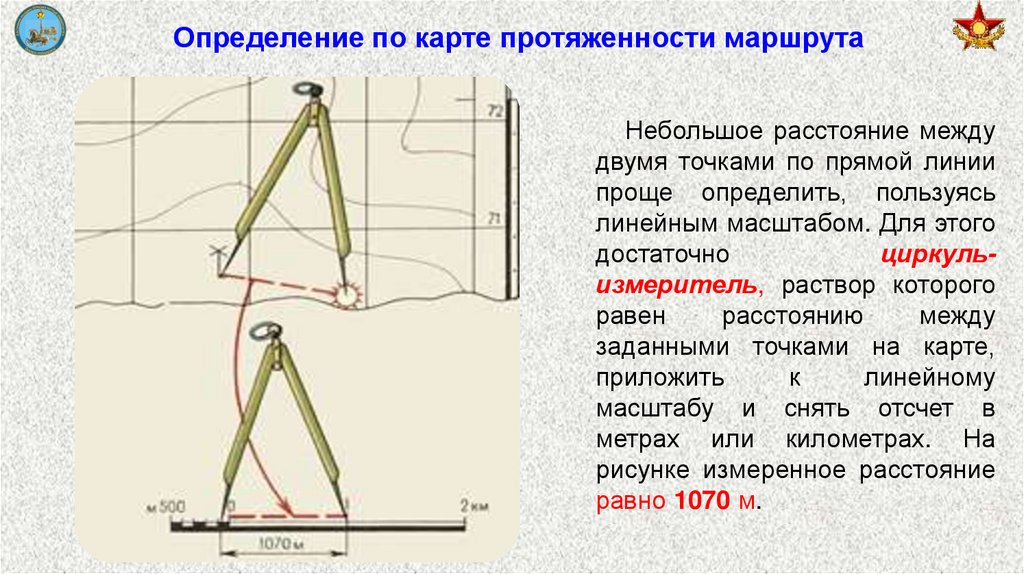

Определение по карте протяженности маршрута
Небольшое расстояние между
двумя точками по прямой линии
проще определить, пользуясь
линейным масштабом. Для этого
достаточно
циркульизмеритель, раствор которого
равен
расстоянию
между
заданными точками на карте,
приложить
к
линейному
масштабу и снять отсчет в
метрах или километрах. На
рисунке измеренное расстояние
равно 1070 м.

28.

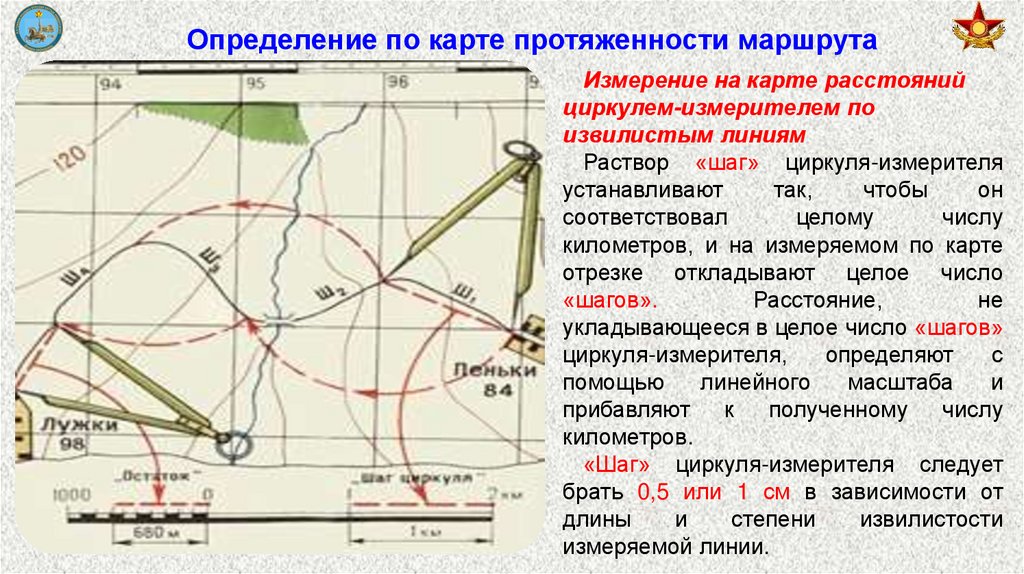

Определение по карте протяженности маршрута
Измерение на карте расстояний
циркулем-измерителем по
извилистым линиям
Раствор «шаг» циркуля-измерителя
устанавливают
так,
чтобы
он
соответствовал
целому
числу
километров, и на измеряемом по карте
отрезке откладывают целое число
«шагов».
Расстояние,
не
укладывающееся в целое число «шагов»
циркуля-измерителя,
определяют
с
помощью
линейного
масштаба
и
прибавляют
к
полученному
числу
километров.
«Шаг» циркуля-измерителя следует
брать 0,5 или 1 см в зависимости от
длины
и
степени
извилистости
измеряемой линии.

29.

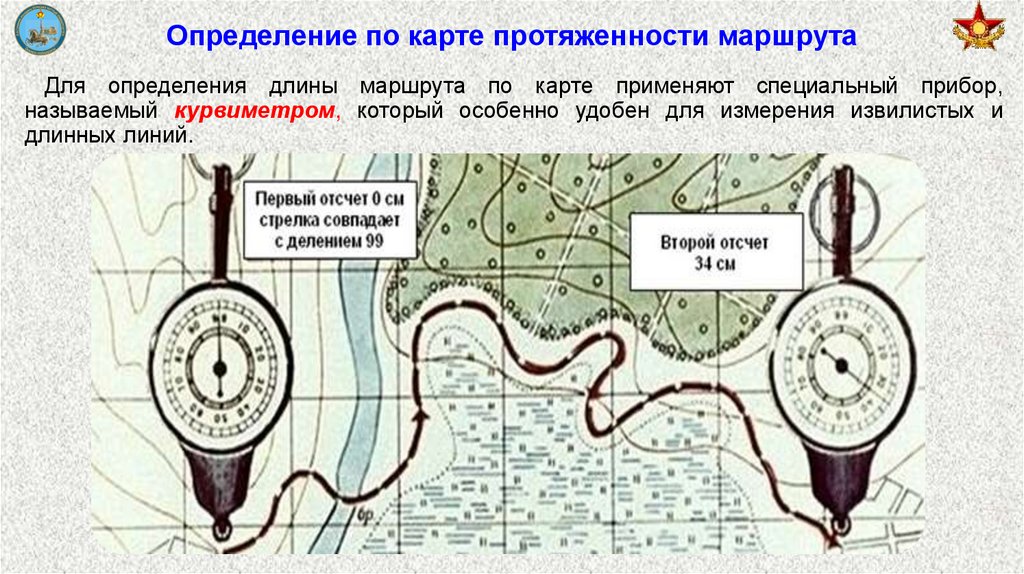

Определение по карте протяженности маршрута
Для определения длины маршрута по карте применяют специальный прибор,
называемый курвиметром, который особенно удобен для измерения извилистых и
длинных линий.

30.

Учебный вопрос 4
Способы определения площадей по карте.

31.

Определение площадей по карте

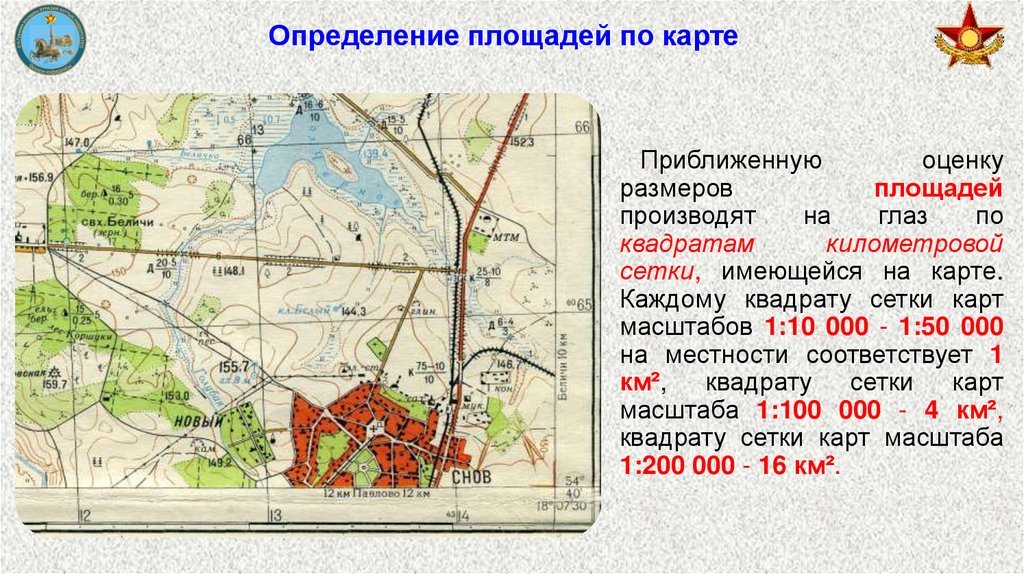

Приближенную
оценку
размеров
площадей
производят
на
глаз
по
квадратам
километровой
сетки, имеющейся на карте.
Каждому квадрату сетки карт
масштабов 1:10 000 - 1:50 000
на местности соответствует 1
км², квадрату сетки карт
масштаба 1:100 000 - 4 км²,
квадрату сетки карт масштаба
1:200 000 - 16 км².

32.

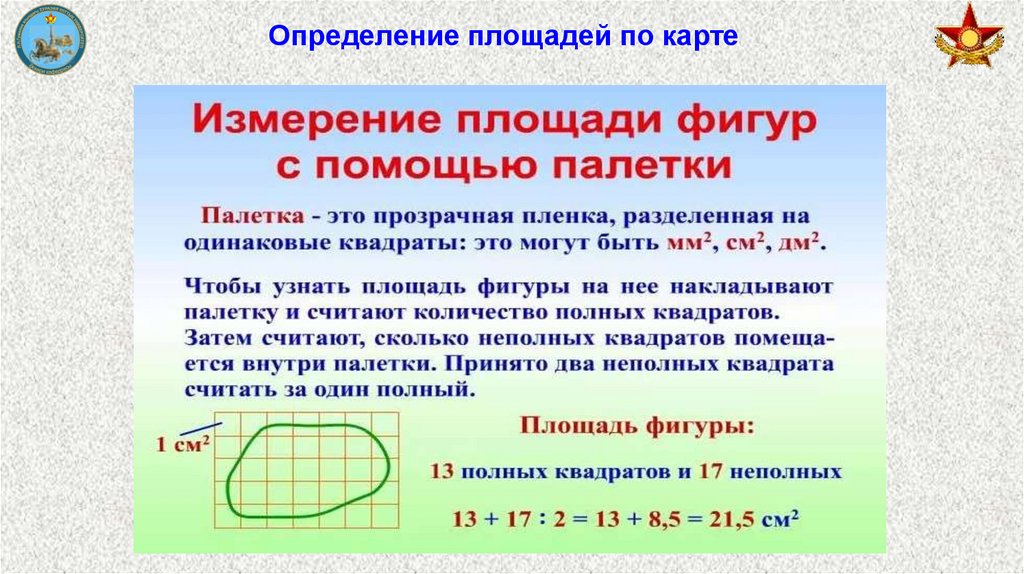

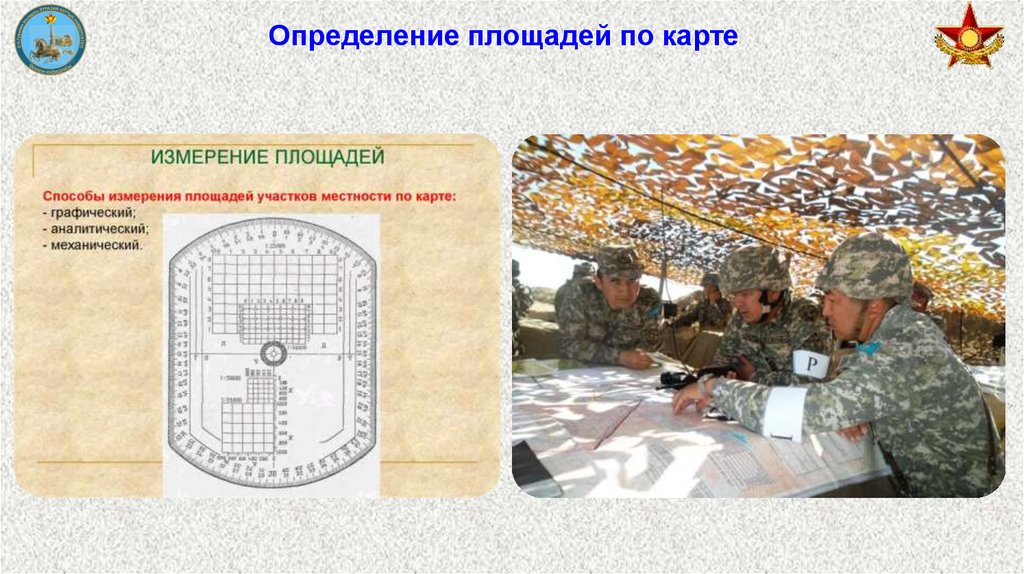

Определение площадей по карте

33.

Определение площадей по карте

34.

Определение площадей по карте

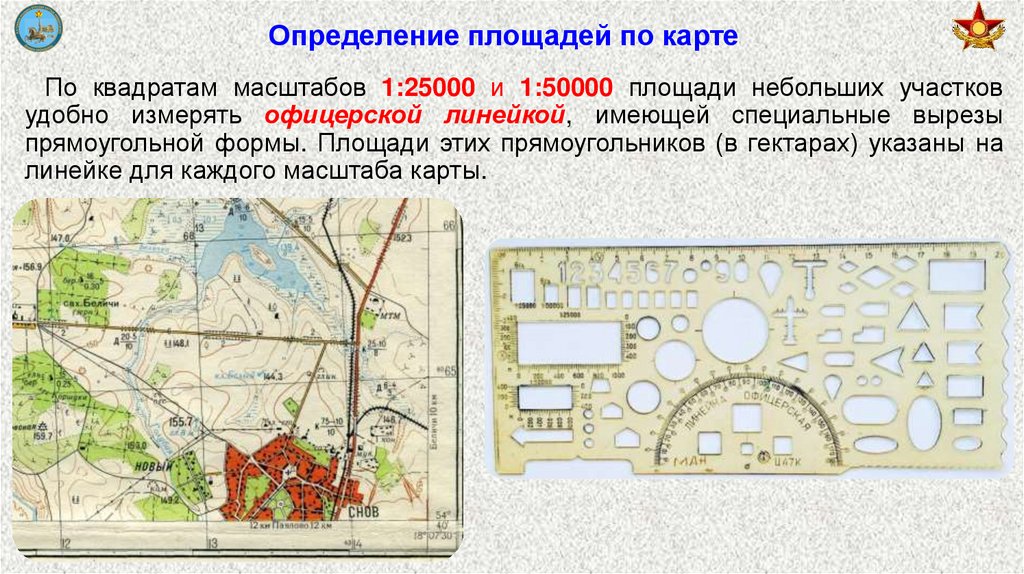

По квадратам масштабов 1:25000 и 1:50000 площади небольших участков
удобно измерять офицерской линейкой, имеющей специальные вырезы
прямоугольной формы. Площади этих прямоугольников (в гектарах) указаны на
линейке для каждого масштаба карты.

35.

Заключение
Вывод: Повышение боевой готовности Вооруженных Сил,
обеспечение надежной защиты суверенитета и территориальной
целостности Казахстана требует, чтобы все наши командные кадры
грамотно и эффективно работали с топографической картой.

36.

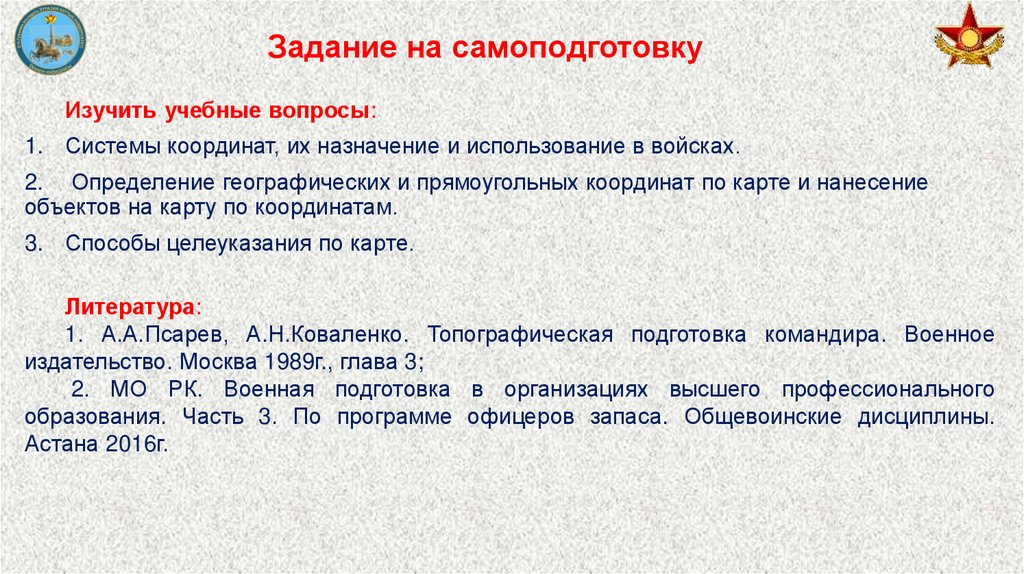

Задание на самоподготовку
Изучить учебные вопросы:
1. Системы координат, их назначение и использование в войсках.
2. Определение географических и прямоугольных координат по карте и нанесение
объектов на карту по координатам.
3. Способы целеуказания по карте.
Литература:
1. А.А.Псарев, А.Н.Коваленко. Топографическая подготовка командира. Военное
издательство. Москва 1989г., глава 3;
2. МО РК. Военная подготовка в организациях высшего профессионального
образования. Часть 3. По программе офицеров запаса. Общевоинские дисциплины.
Астана 2016г.
