Технологічна послідовність виготовлення декоративної вішалки для одягу

1. ТВОРЧА ДИПЛОМНА РОБОТА

ЗАКЛАД ПРОФЕСІЙНОЇ (ПРОФЕСІЙНОТЕХНІЧНОЇ) ОСВІТИ "ХАРКІВСЬКИЙ
ПРОФЕСІЙНИЙ КОЛЕДЖ БУДІВНИЦТВА ТА
ПРОМИСЛОВОСТІ"
ТВОРЧА ДИПЛОМНА РОБОТА
Технологічна послідовність
виготовлення декоративної
вішалки для одягу
Виконав здобувач освіти
групи Езв-12
Малявін Максим
Анатолійович

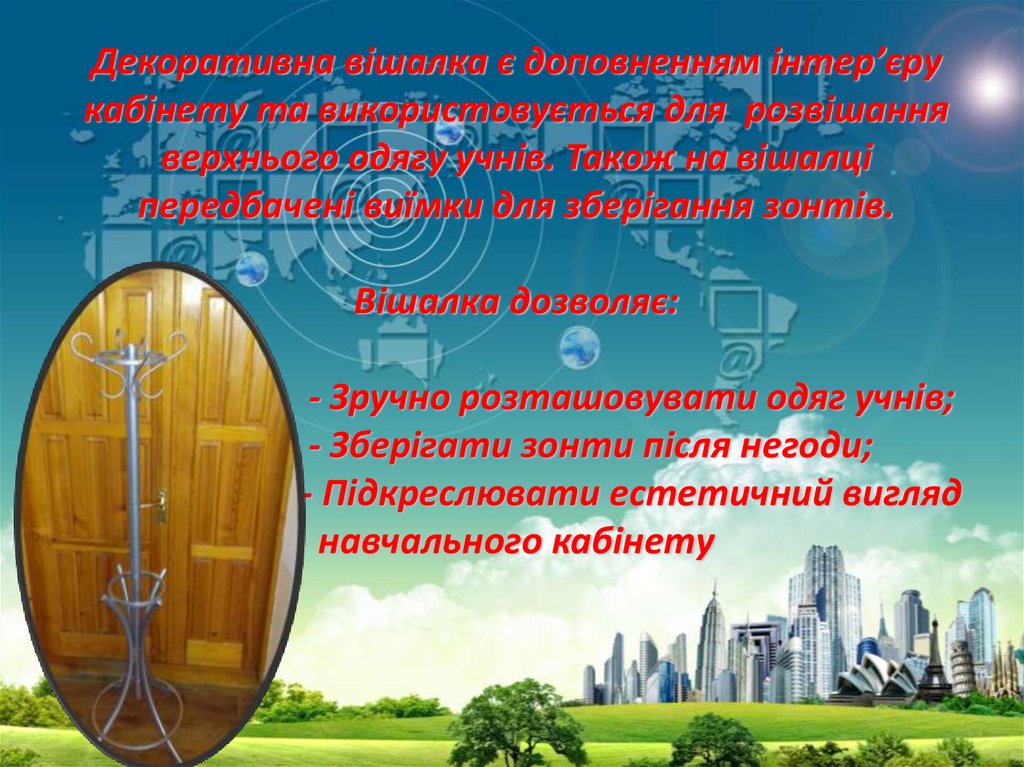

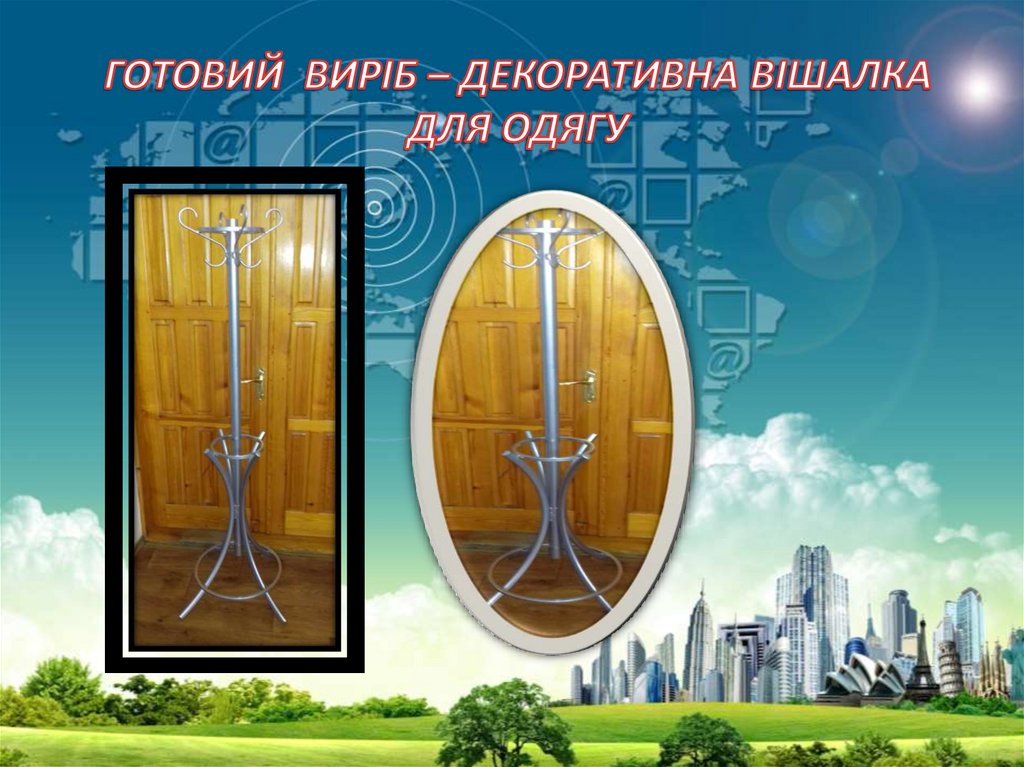

2. Декоративна вішалка є доповненням інтер’єру кабінету та використовується для розвішання верхнього одягу учнів. Також на вішалці

передбачені виїмки для зберігання зонтів.
Вішалка дозволяє:
- Зручно розташовувати одяг учнів;
- Зберігати зонти після негоди;
- Підкреслювати естетичний вигляд
навчального кабінету

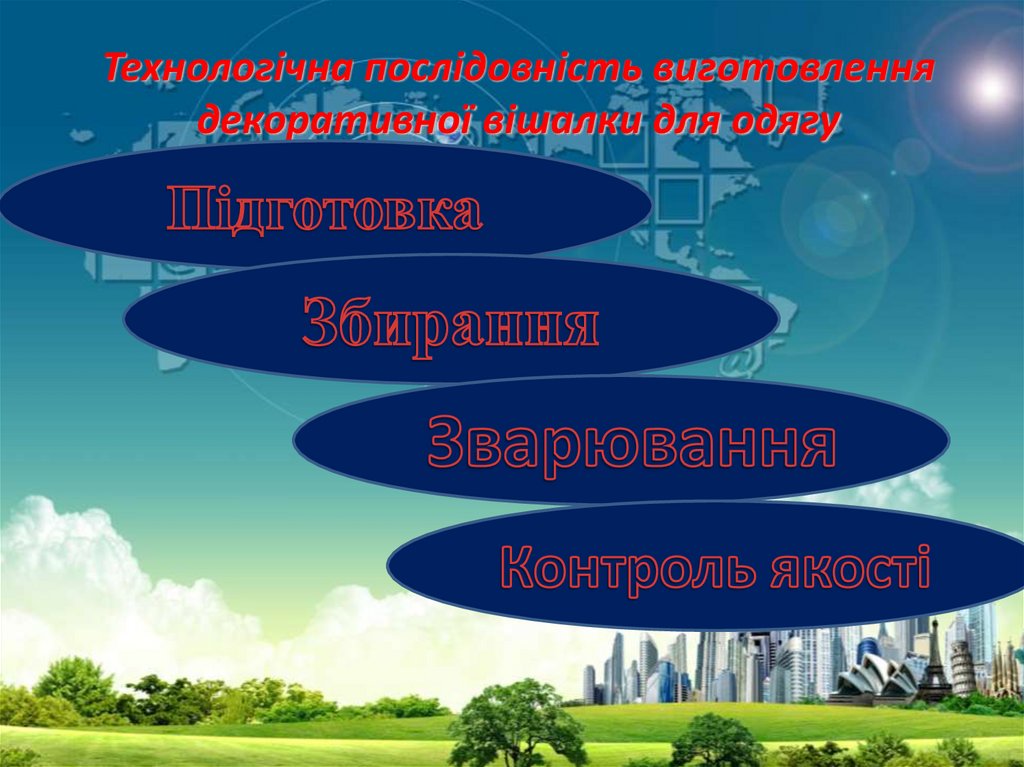

3. Технологічна послідовність виготовлення декоративної вішалки для одягу

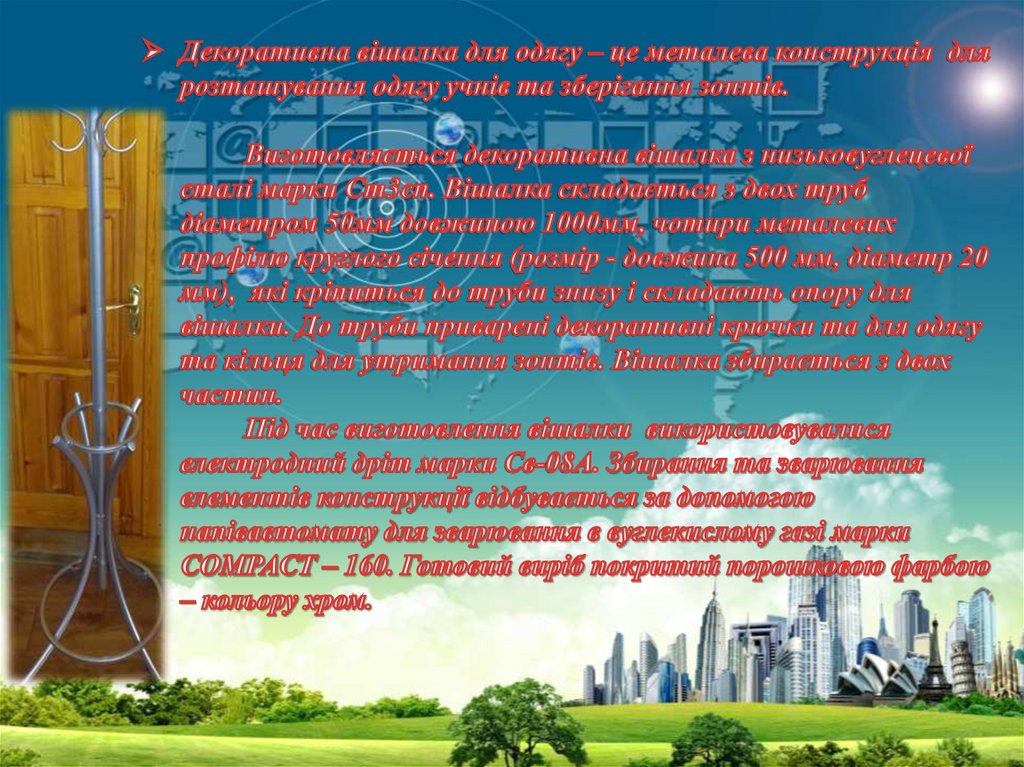

4. Декоративна вішалка для одягу – це металева конструкція для розташування одягу учнів та зберігання зонтів. Виготовляється

5. Технологічна послідовність виконання робіт

Найменування
операції
1
Одягнути
спецодяг
Ескізи по переходах
Інструктивні вказівки,
Технічні вимоги
2
3
Одягнути штани,куртку поверх штанів, взути
черевики, рукавиці одягнути під куртку, на голову
одягається маска на капелюх.
Інструменти,
пристосування,
устаткування
4
Куртка, штанці,
захисна маска,
рукавиці,черевики.
1. Очистити поверхню металевого профілю труби
діаметром 50мм довжиною 100мм- 2шт, металеві
профілі круглого січення діаметром 20 і довженною
70мм, кільця та декоративні крючки від окалини й
іржі до металевого блиску
2. Розмітка елементів вішалки
3. Різка по розміченому
Інструменти для
розмічання: крейда
є лінійка, рулетка.
Для зачищення та різки
металу кутова
шліфувальна машина
Встановити режим
зварювання
Встановити режим зварювання: так як
товщина металу-3 мм, то сіла струму - 120 А, та
швидкість подачі дроту - 90 м/г.
Напівавтомат
СОМРАСТ - 160.
Збирання елементів
конструкції
Прихвачування елементів вішалки. Прихватки
довжиною 5мм.
Напівавтомат
СОМРАСТ - 160
Зварювання стикових
швів у нижньому і у
кутовому положенні.
Стикові шви виконують у нижньому положенні,
електродним дротом з коливальними рухами на
півмісяцем.
Стикові шви виконують при нахиленні електродним
дротом до 10-30о.
Напівавтомат
СОМРАСТ - 160, метал
товщиною 3 мм.
Зовнішнім оглядом на наявність дефектів.
Кутник, лінійка, шаблон
зварника
Підготувати
метал до
зварювання
Контроль якості

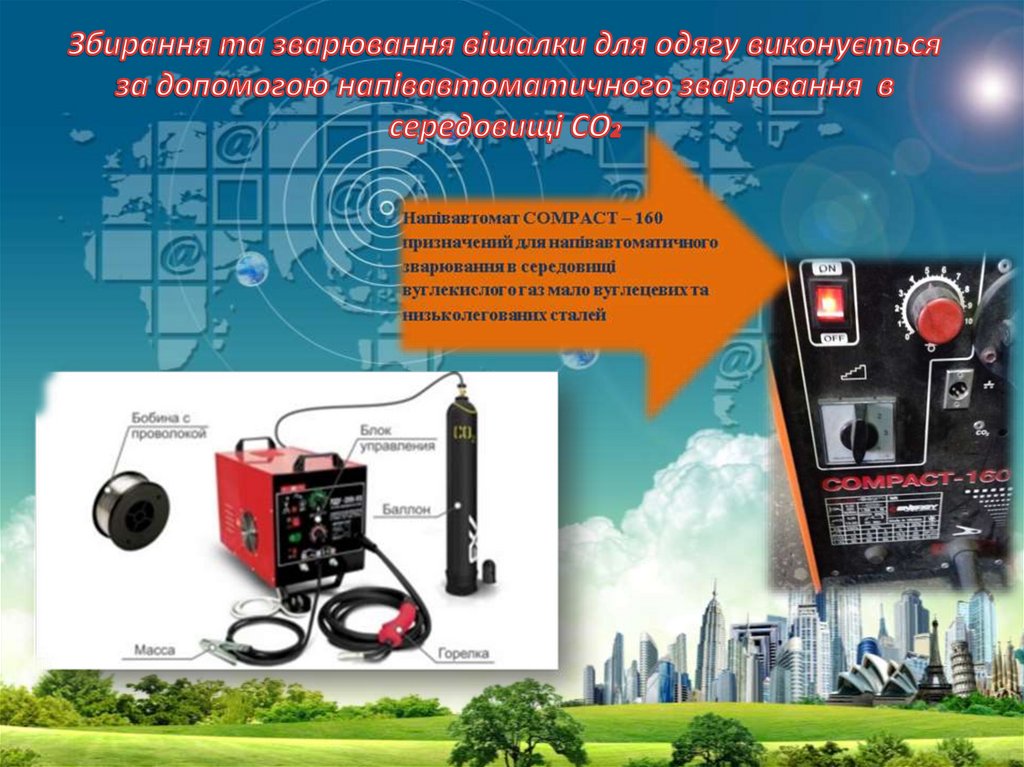

6. Збирання та зварювання вішалки для одягу виконується за допомогою напівавтоматичного зварювання в середовищі СО2

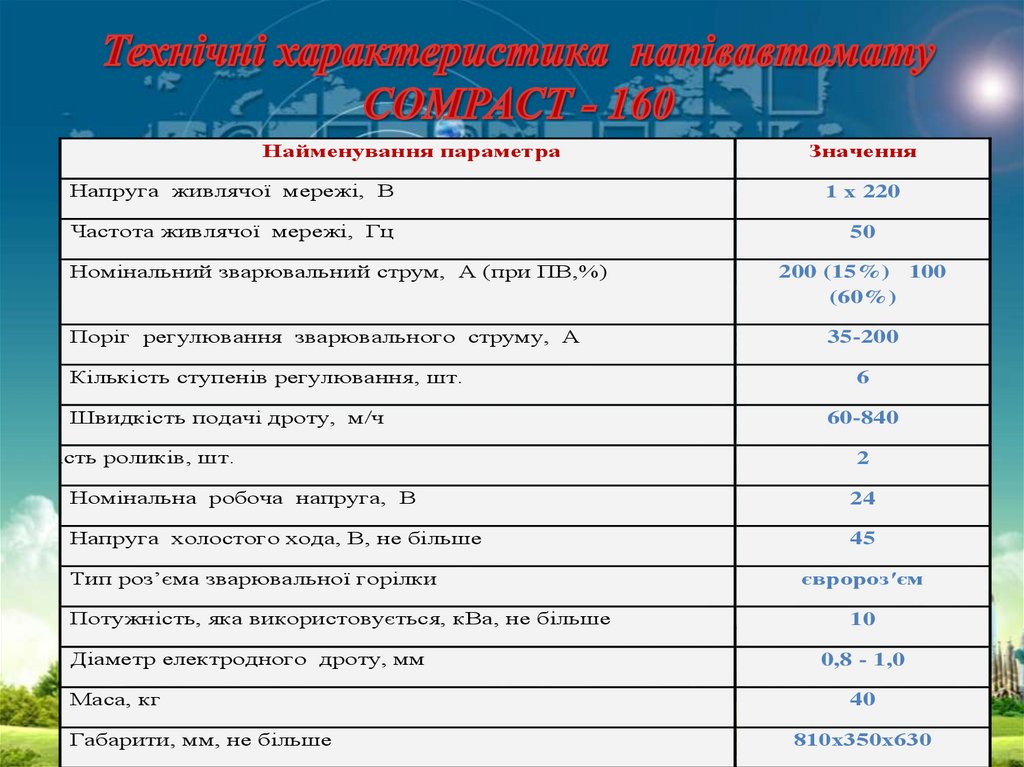

7. Технічні характеристика напівавтомату СОМРАСТ - 160

Найменування параметра
Значення
Напруга живлячої мережі, В
1 х 220
Частота живлячої мережі, Гц
50
Номінальний зварювальний струм, А (при ПВ,%)
Поріг регулювання зварювального струму, А
Кількість ступенів регулювання, шт.
Швидкість подачі дроту, м/ч
Кількість роликів, шт.
200 (15%) 100
(60%)
35-200
6
60-840
2
Номінальна робоча напруга, В
24
Напруга холостого хода, В, не більше
45
Тип роз’єма зварювальної горілки
Потужність, яка використовується, кВа, не більше
Діаметр електродного дроту, мм
Маса, кг
Габарити, мм, не більше
євророз′єм
10
0,8 - 1,0
40
810х350х630

8. Процес виготовлення декоративної вішалки для одягу

Підготовка елементів
вішалки до
зварювання
(розмітка, різка,
гнуття)

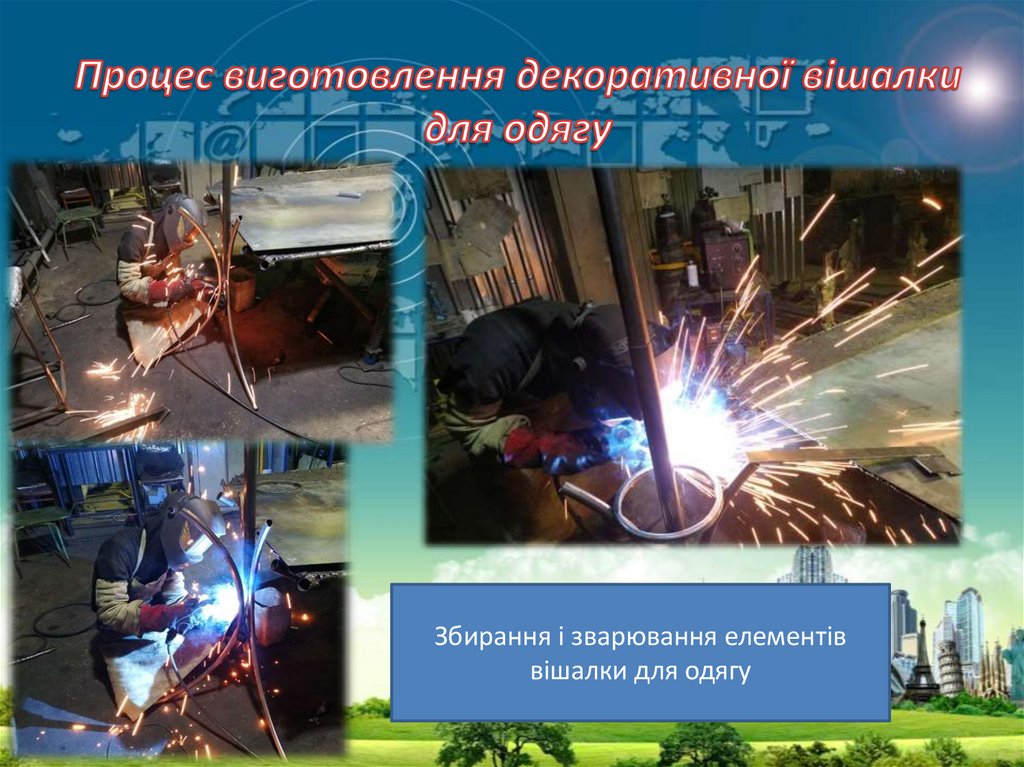

9. Процес виготовлення декоративної вішалки для одягу

Збирання і зварювання елементів
вішалки для одягу
