Тема 5. Система электропитания БПЛА. Занятие 1. Назначение и состав системы электропитания БПЛА

1. Старший преподаватель: майор Кутузов Андрей Станиславович

Цикл: Подготовки специалистов на комплексы с беспилотными
летательными аппаратами средней дальности и
большой продолжительности полета.
Дисциплина: Конструкция и эксплуатация комплекса с БПЛА
средней дальности «Форпост».
Тема 5.
Система электропитания БПЛА.
Занятие 1.
Назначение и состав системы
электропитания БПЛА.
Старший преподаватель: майор Кутузов Андрей Станиславович

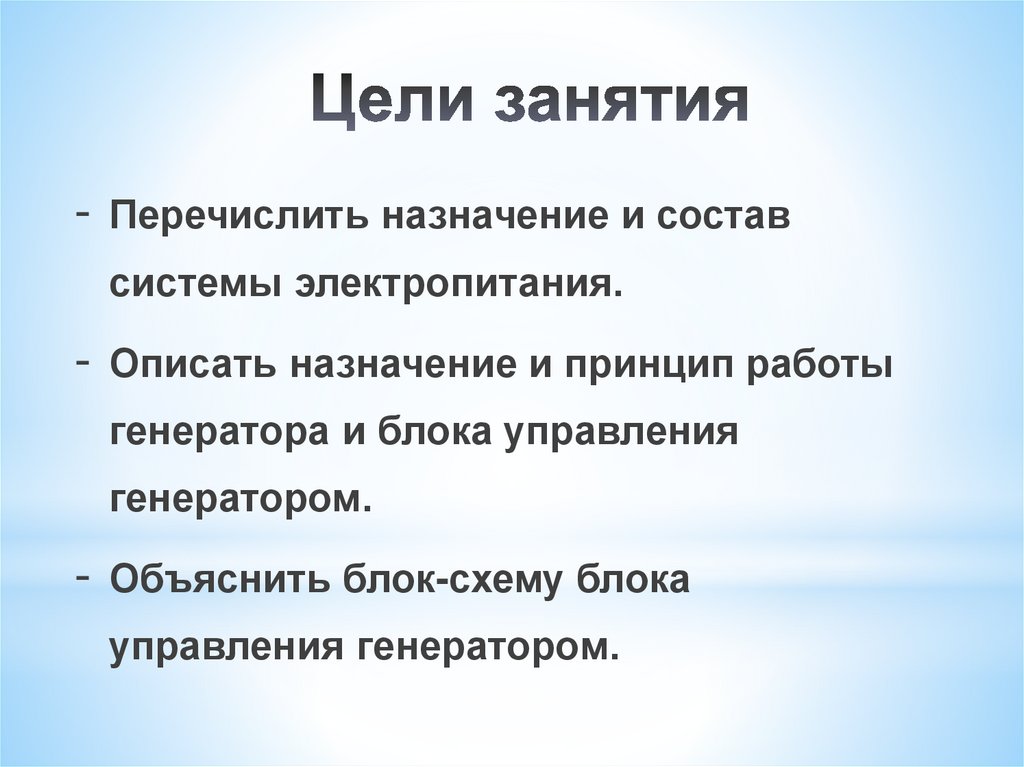

2. Цели занятия

- Перечислить назначение и состав
системы электропитания.
- Описать назначение и принцип работы
генератора и блока управления
генератором.
- Объяснить блок-схему блока
управления генератором.

3.

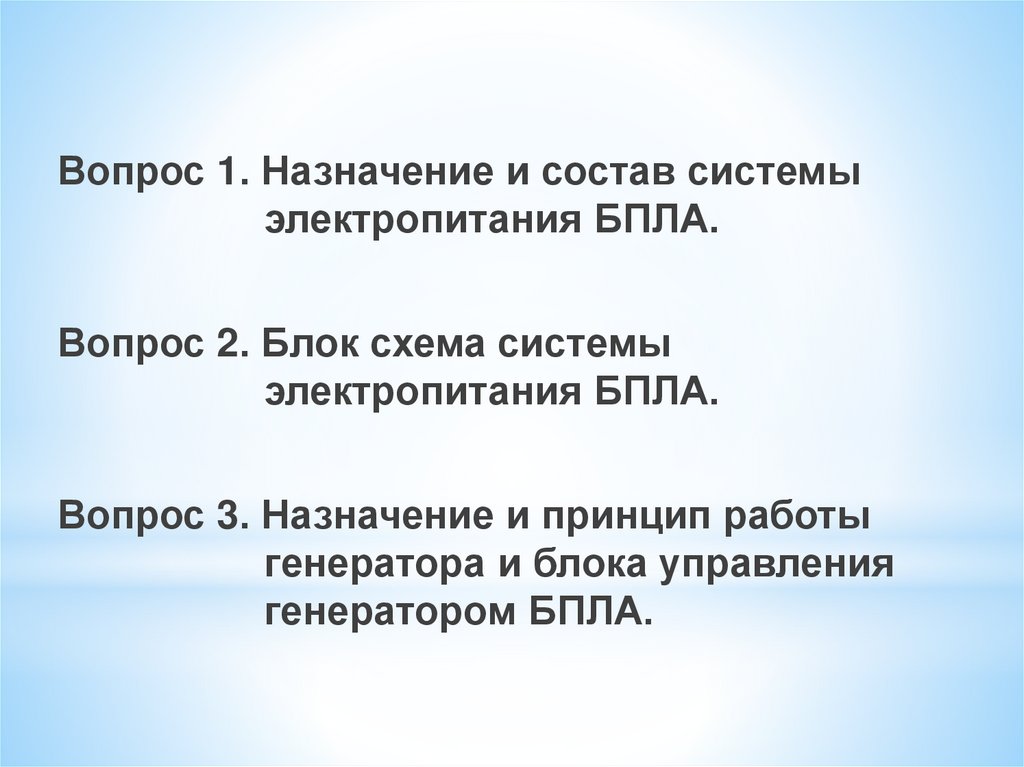

Вопрос 1. Назначение и состав системы
электропитания БПЛА.
Вопрос 2. Блок схема системы
электропитания БПЛА.
Вопрос 3. Назначение и принцип работы
генератора и блока управления
генератором БПЛА.

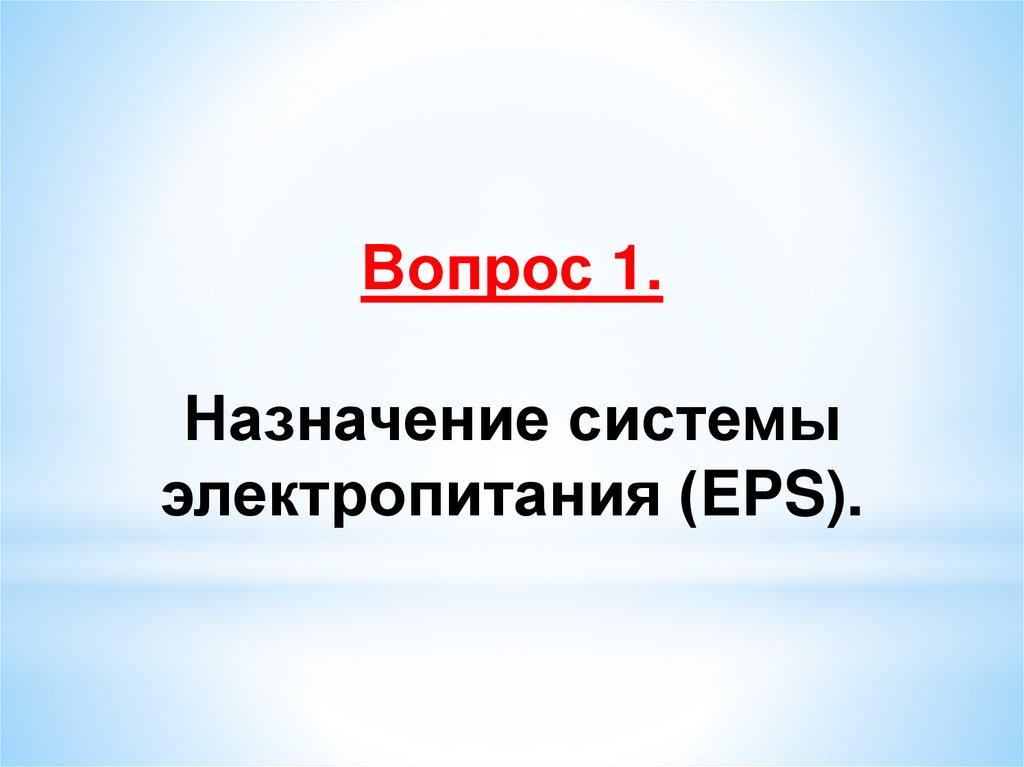

4.

Вопрос 1.
Назначение системы
электропитания (EPS).

5.

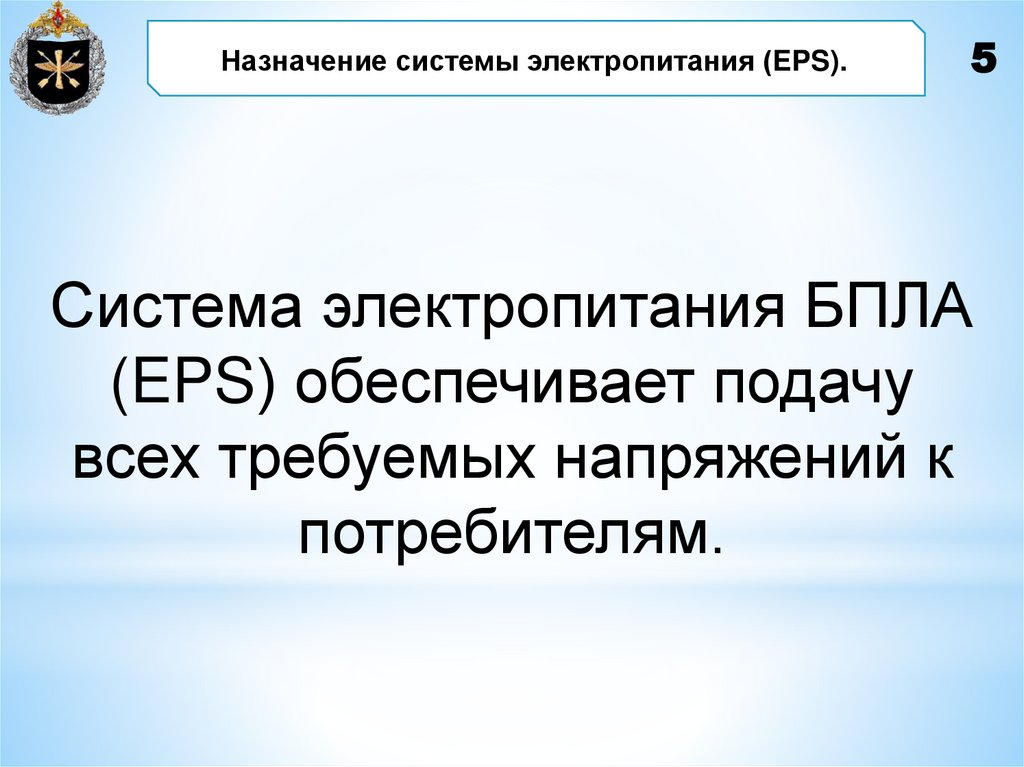

Назначение системы электропитания (EPS).
5
Система электропитания БПЛА
(EPS) обеспечивает подачу
всех требуемых напряжений к
потребителям.

6.

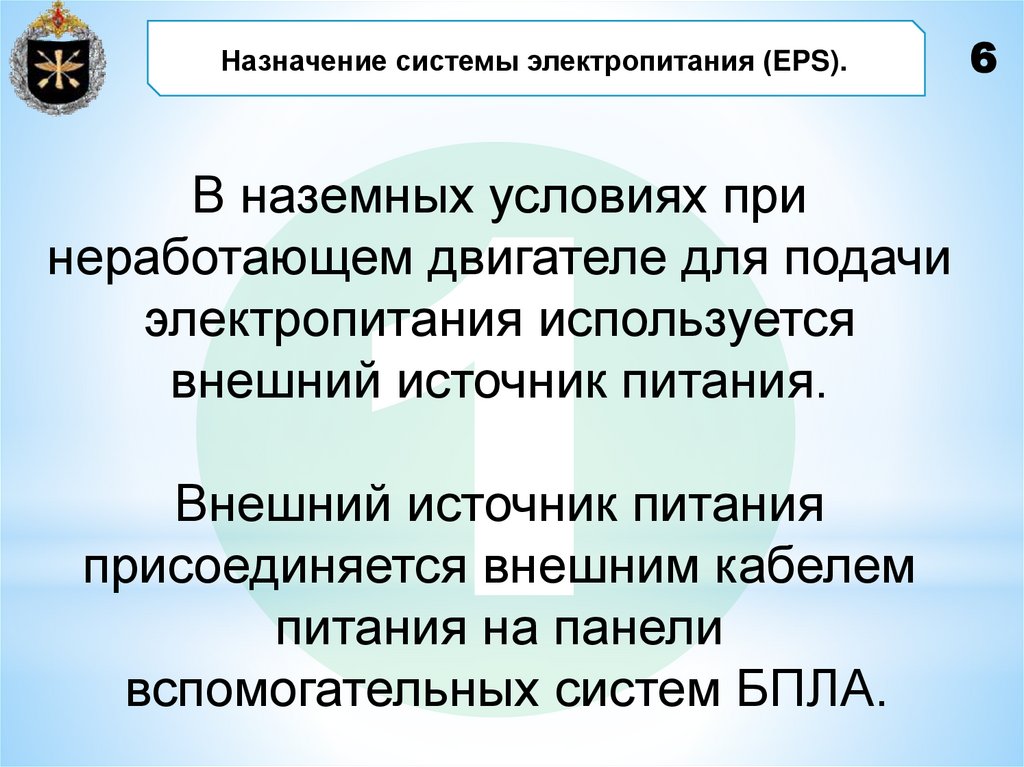

Назначение системы электропитания (EPS).
В наземных условиях при
неработающем двигателе для подачи
электропитания используется
внешний источник питания.
Внешний источник питания
присоединяется внешним кабелем
питания на панели
вспомогательных систем БПЛА.
6

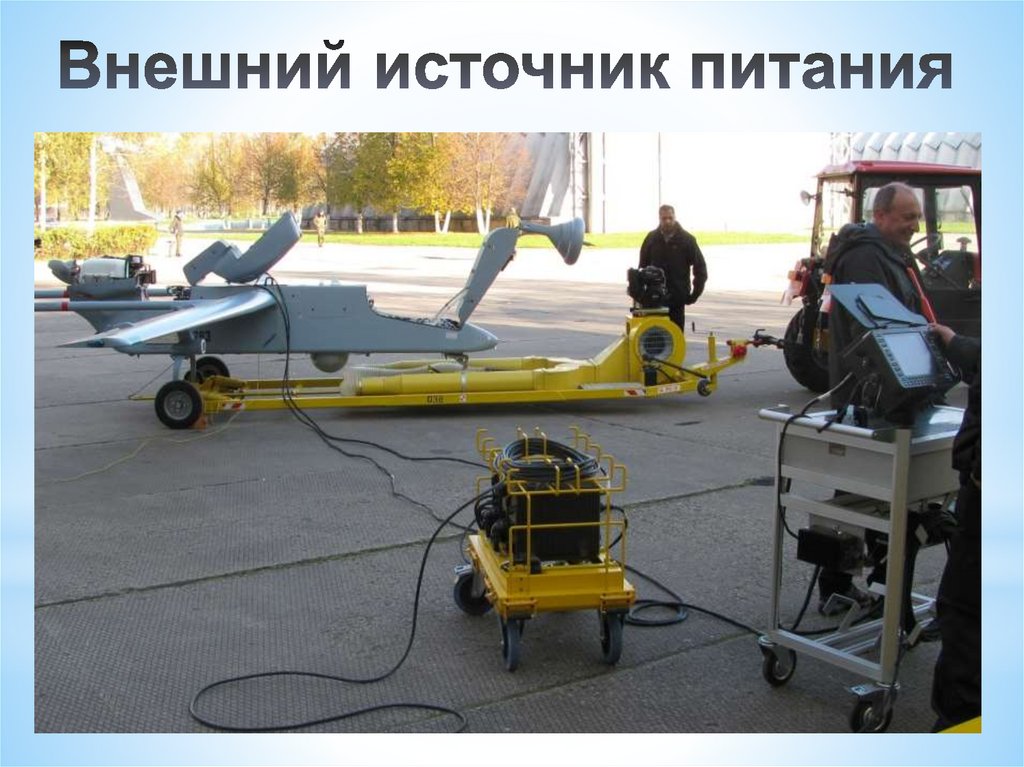

7. Внешний источник питания

8.

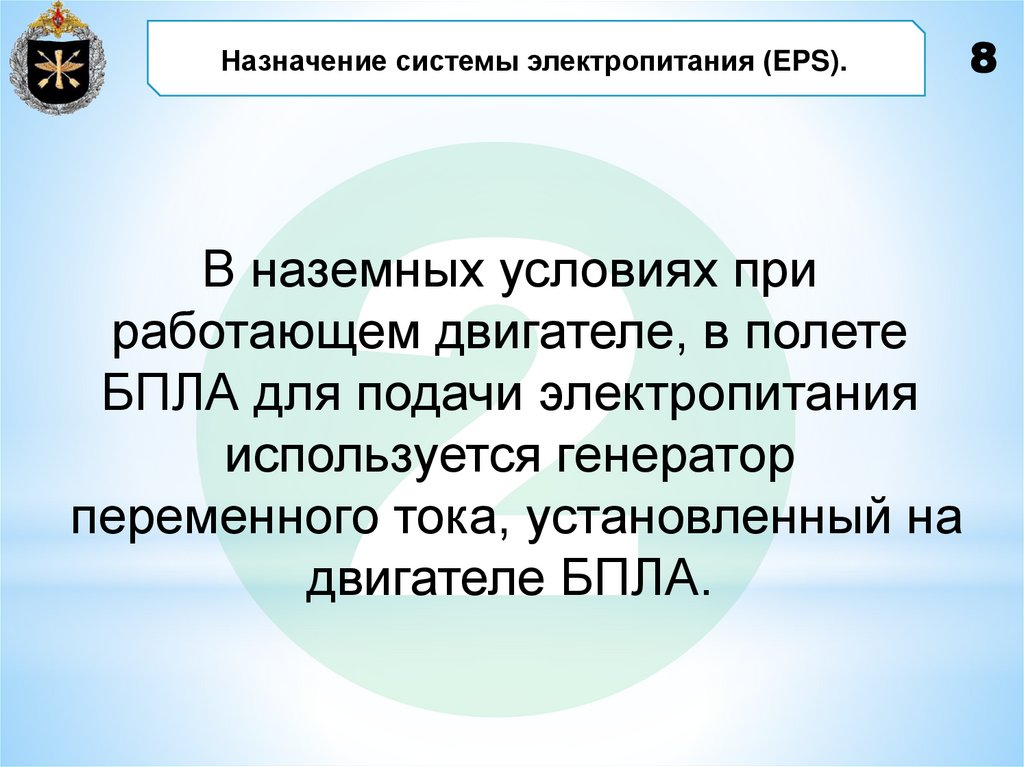

Назначение системы электропитания (EPS).
В наземных условиях при
работающем двигателе, в полете
БПЛА для подачи электропитания
используется генератор
переменного тока, установленный на
двигателе БПЛА.
8

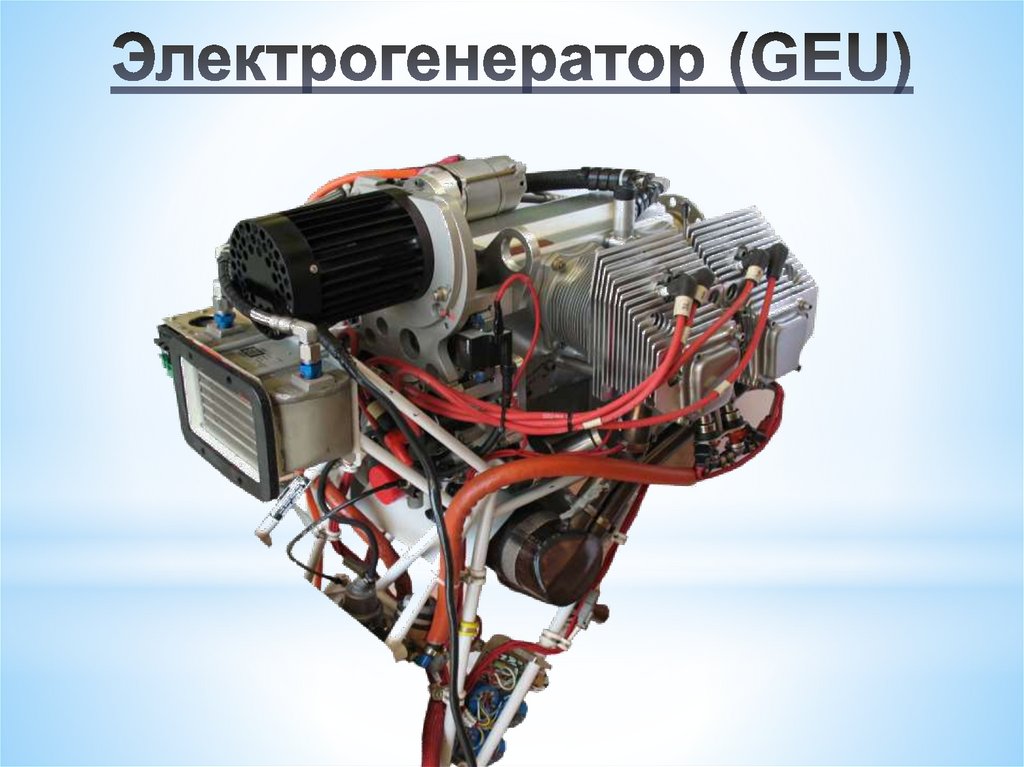

9. Электрогенератор (GEU)

10.

10

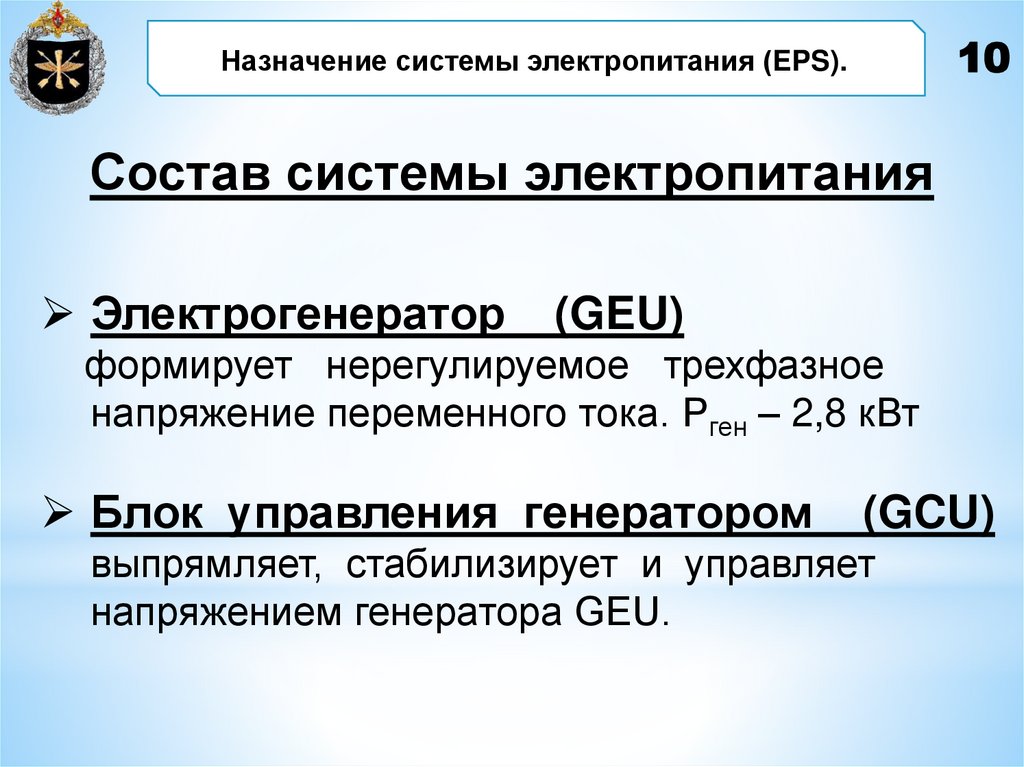

Назначение системы электропитания (EPS).
Состав системы электропитания
Электрогенератор
(GEU)
формирует нерегулируемое трехфазное
напряжение переменного тока. Рген – 2,8 кВт
Блок управления генератором
(GCU)
выпрямляет, стабилизирует и управляет
напряжением генератора GEU.

11.

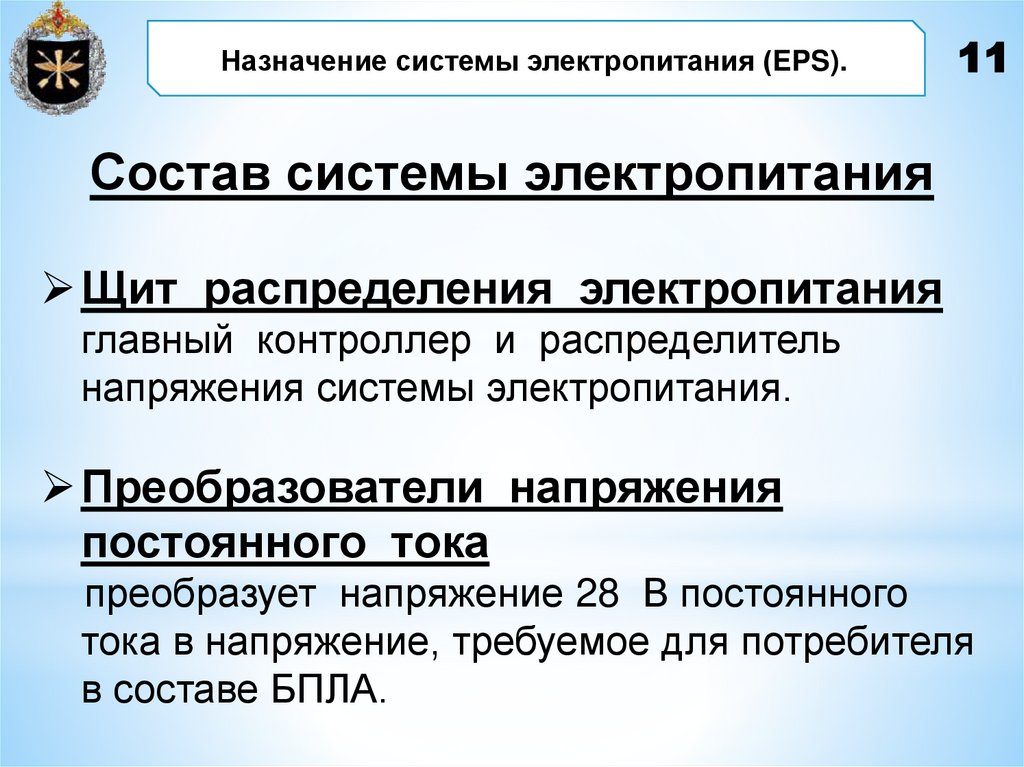

Назначение системы электропитания (EPS).
11
Состав системы электропитания
Щит распределения электропитания
главный контроллер и распределитель
напряжения системы электропитания.
Преобразователи напряжения
постоянного тока
преобразует напряжение 28 В постоянного
тока в напряжение, требуемое для потребителя
в составе БПЛА.

12.

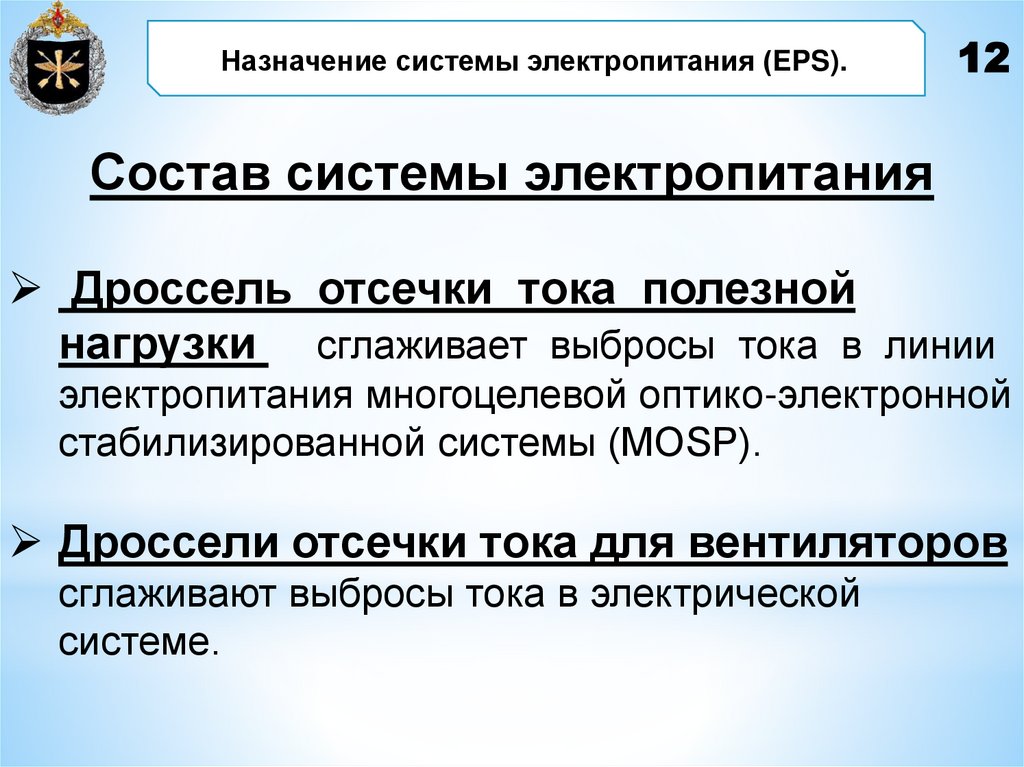

Назначение системы электропитания (EPS).
12
Состав системы электропитания
Дроссель отсечки тока полезной
нагрузки сглаживает выбросы тока в линии
электропитания многоцелевой оптико-электронной
стабилизированной системы (MOSP).
Дроссели отсечки тока для вентиляторов
сглаживают выбросы тока в электрической
системе.

13.

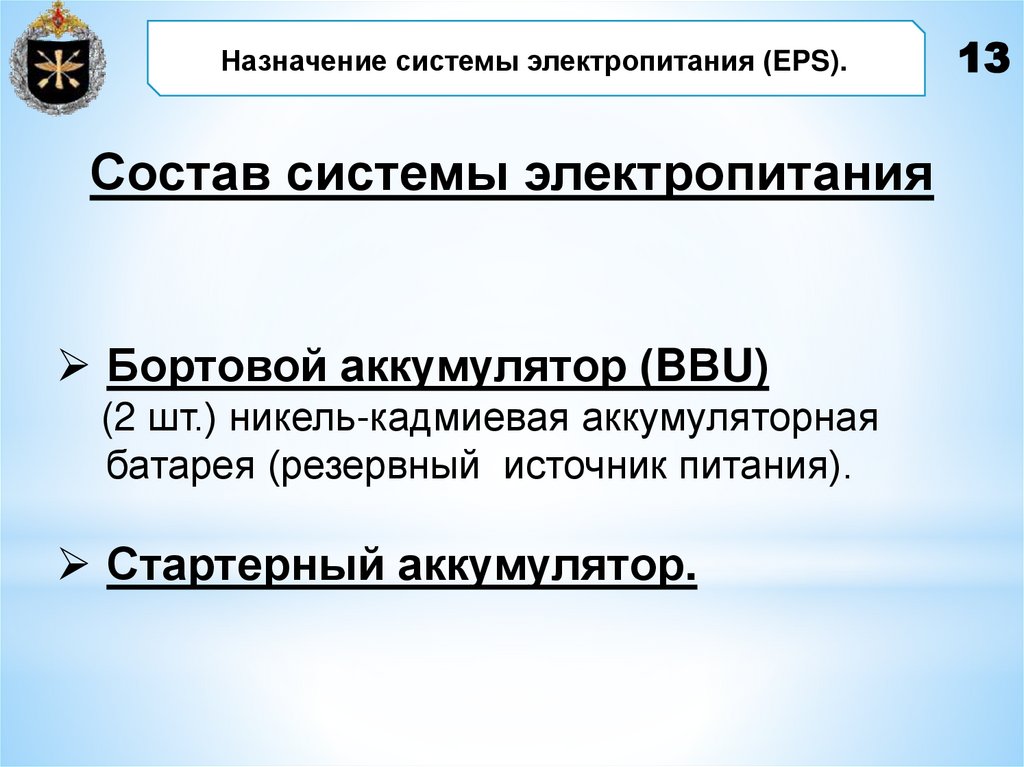

Назначение системы электропитания (EPS).
Состав системы электропитания
Бортовой аккумулятор (BВU)
(2 шт.) никель-кадмиевая аккумуляторная
батарея (резервный источник питания).
Стартерный аккумулятор.
13

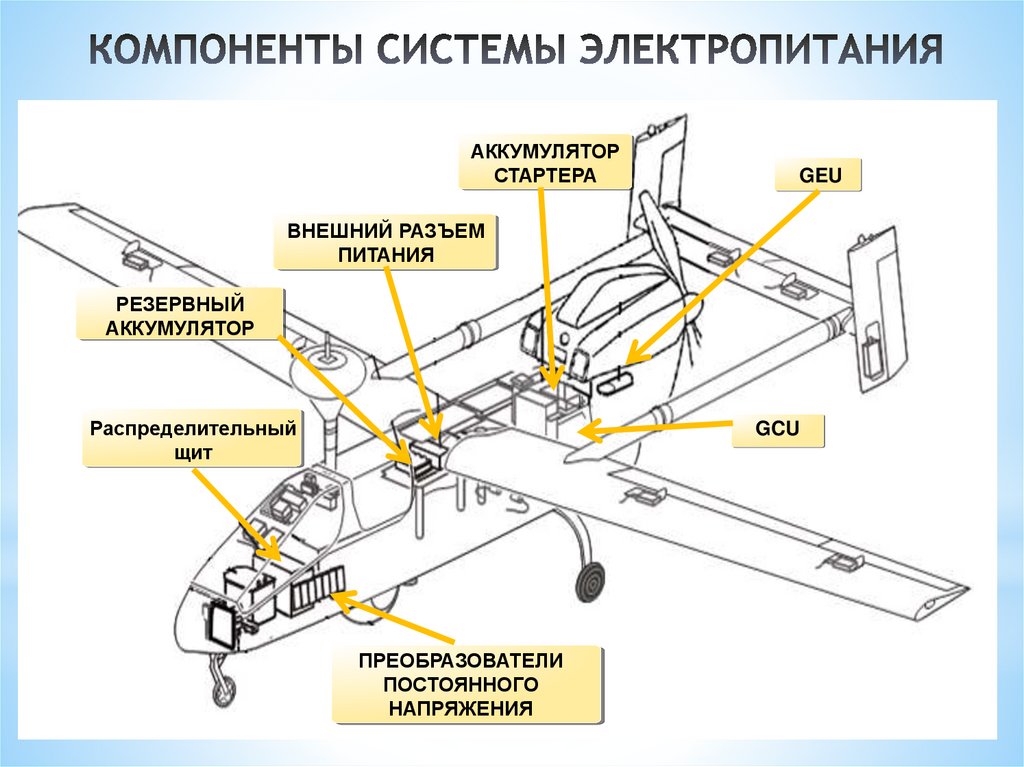

14. КОМПОНЕНТЫ СИСТЕМЫ ЭЛЕКТРОПИТАНИЯ

АККУМУЛЯТОР
СТАРТЕРА
GEU
ВНЕШНИЙ РАЗЪЕМ
ПИТАНИЯ
РЕЗЕРВНЫЙ
АККУМУЛЯТОР
Распределительный
щит
GCU
ПРЕОБРАЗОВАТЕЛИ
ПОСТОЯННОГО
НАПРЯЖЕНИЯ

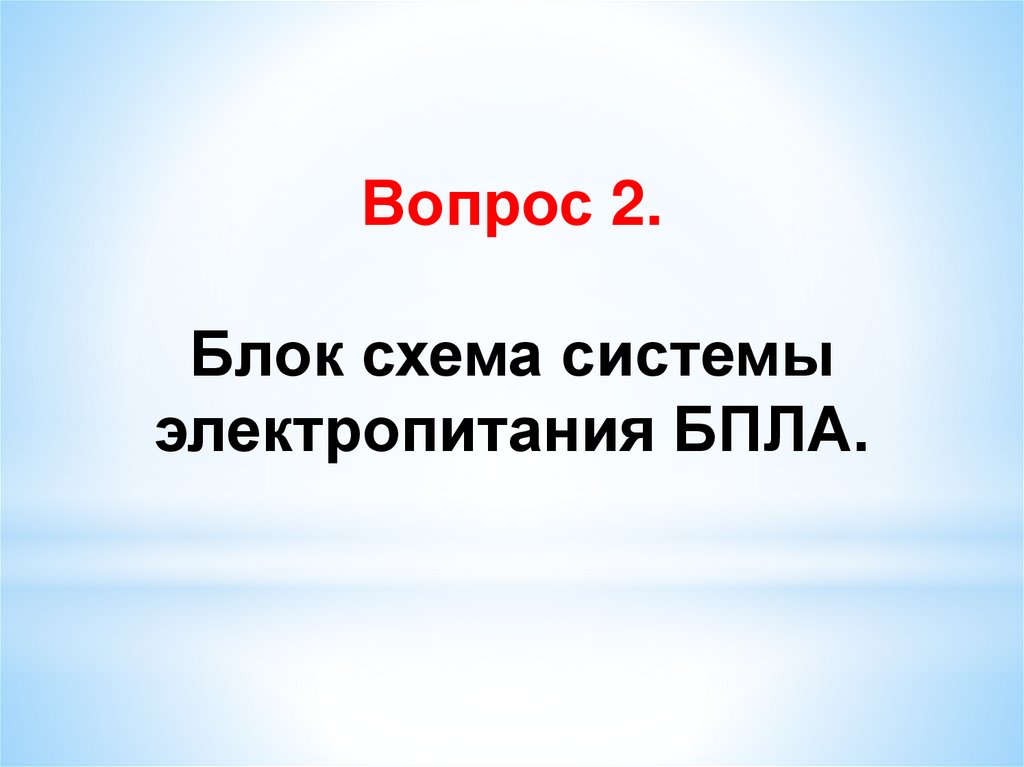

15.

Вопрос 2.
Блок схема системы
электропитания БПЛА.

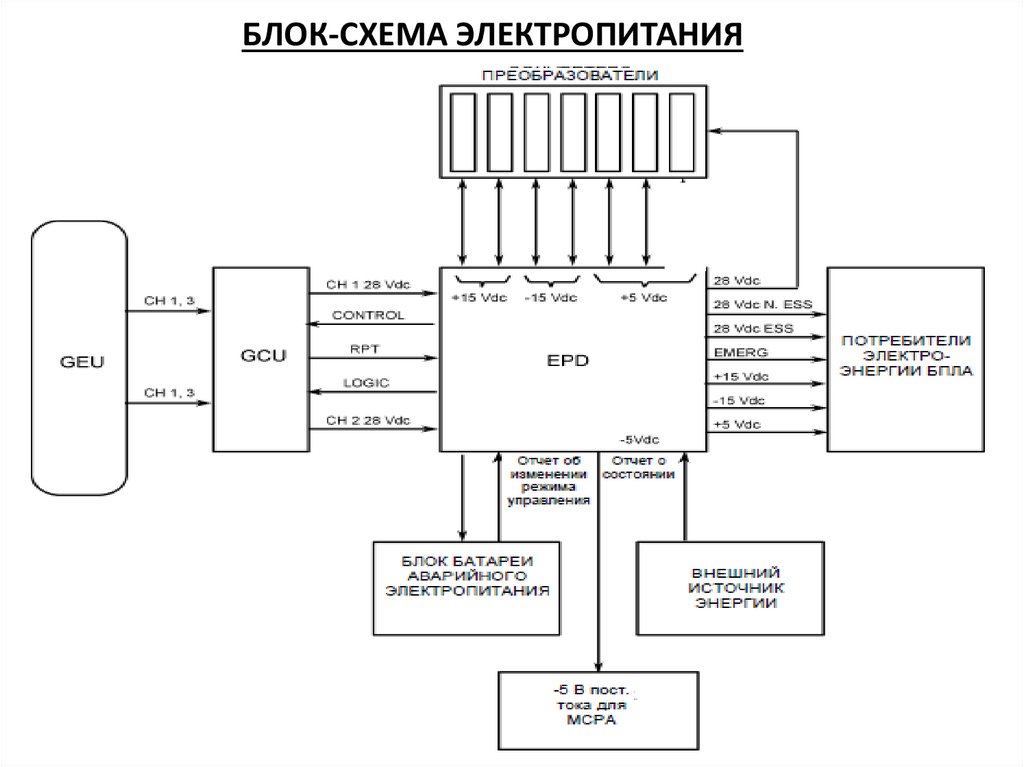

16. БЛОК-СХЕМА ЭЛЕКТРОПИТАНИЯ

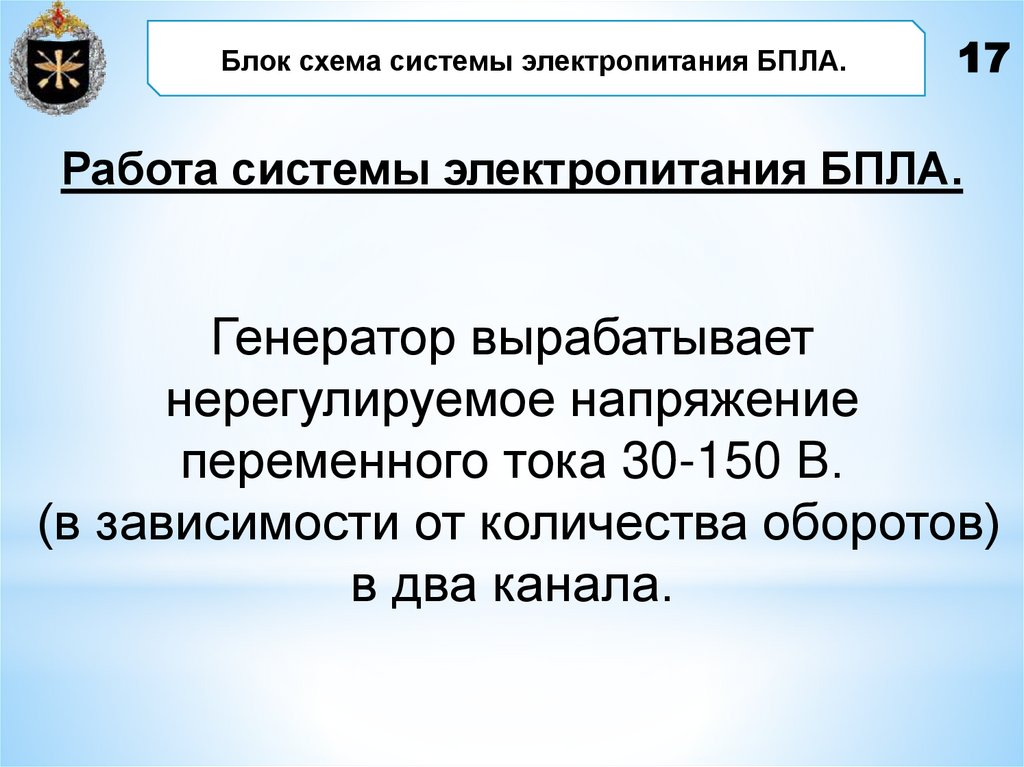

17.

Блок схема системы электропитания БПЛА.
17
Работа системы электропитания БПЛА.
Генератор вырабатывает
нерегулируемое напряжение
переменного тока 30-150 В.
(в зависимости от количества оборотов)
в два канала.

18.

Блок схема системы электропитания БПЛА.
18
Работа системы электропитания БПЛА.
Блок управления двигателем
принимает эти два канала,
стабилизирует, преобразовывает
в 28 В. постоянного тока и посылает в
щит распределения электропитания.

19.

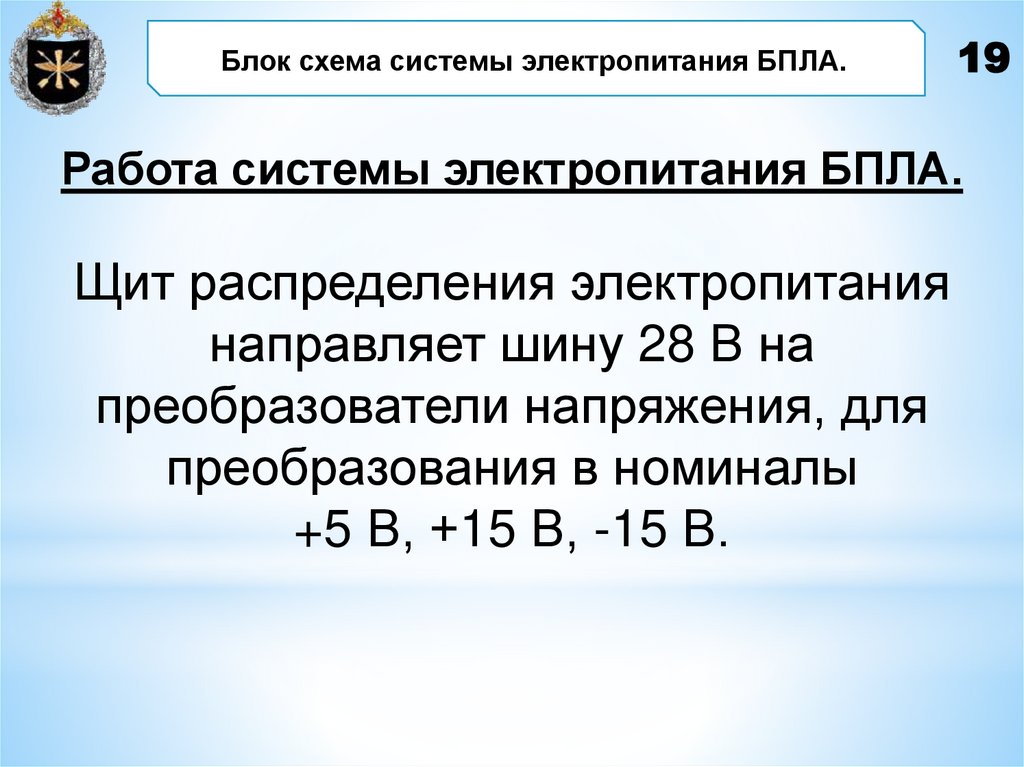

Блок схема системы электропитания БПЛА.
19
Работа системы электропитания БПЛА.
Щит распределения электропитания
направляет шину 28 В на
преобразователи напряжения, для
преобразования в номиналы
+5 В, +15 В, -15 В.

20.

Блок схема системы электропитания БПЛА.
20
Работа системы электропитания БПЛА.
Щит распределения электропитания по
командам от модульного центрального
компьютера распределяет
электропитание по потребителям.

21.

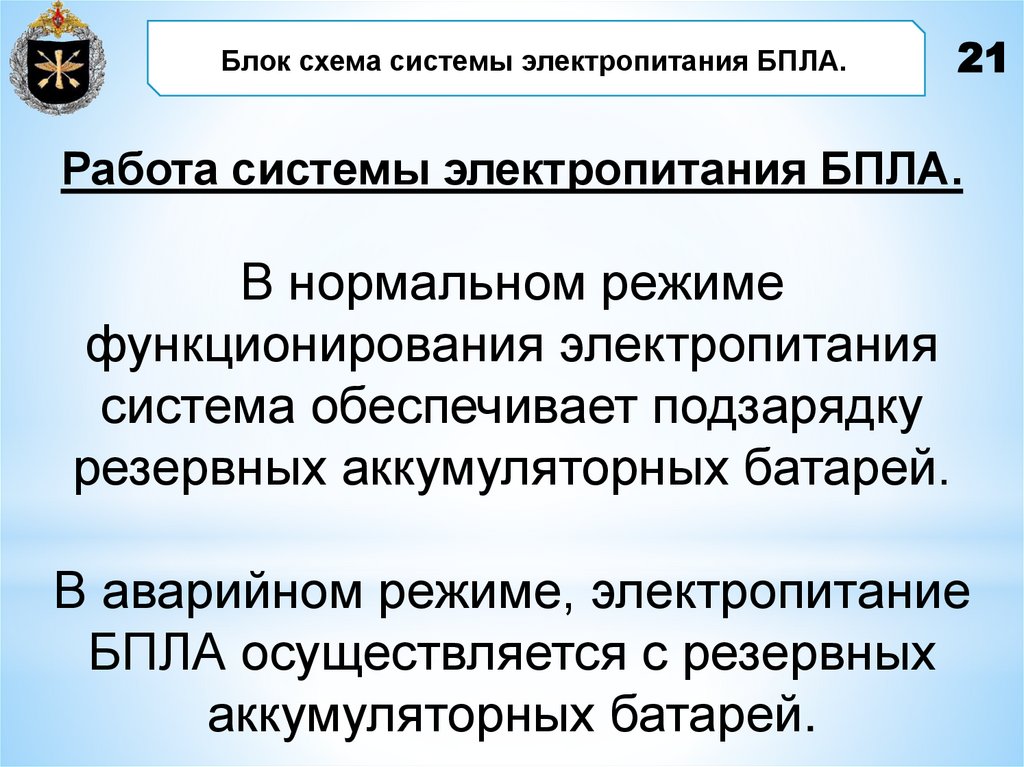

Блок схема системы электропитания БПЛА.
21
Работа системы электропитания БПЛА.
В нормальном режиме
функционирования электропитания
система обеспечивает подзарядку
резервных аккумуляторных батарей.
В аварийном режиме, электропитание
БПЛА осуществляется с резервных
аккумуляторных батарей.

22.

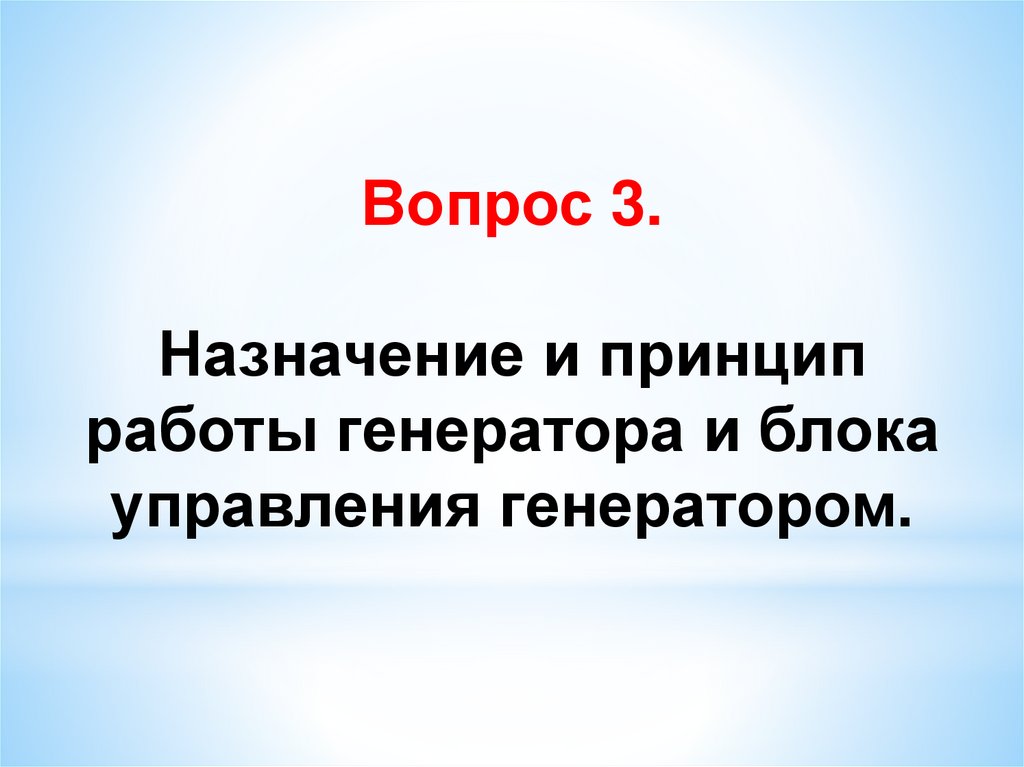

Вопрос 3.
Назначение и принцип
работы генератора и блока
управления генератором.

23.

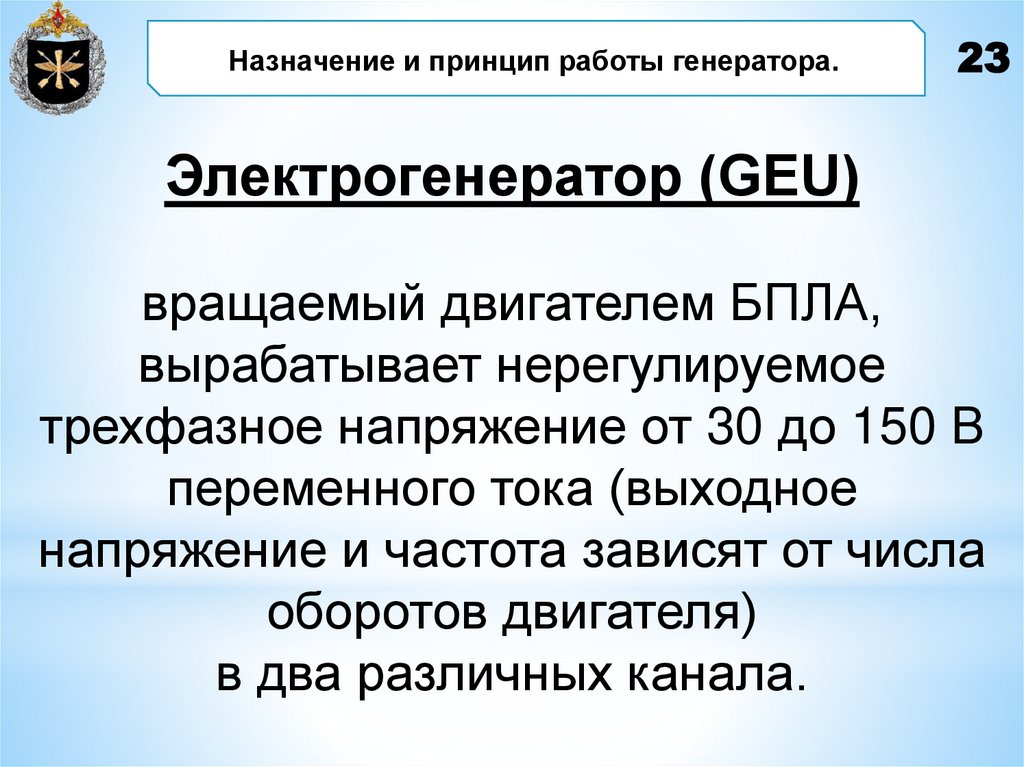

Назначение и принцип работы генератора.
23
Электрогенератор (GEU)
вращаемый двигателем БПЛА,
вырабатывает нерегулируемое
трехфазное напряжение от 30 до 150 В
переменного тока (выходное
напряжение и частота зависят от числа
оборотов двигателя)
в два различных канала.

24.

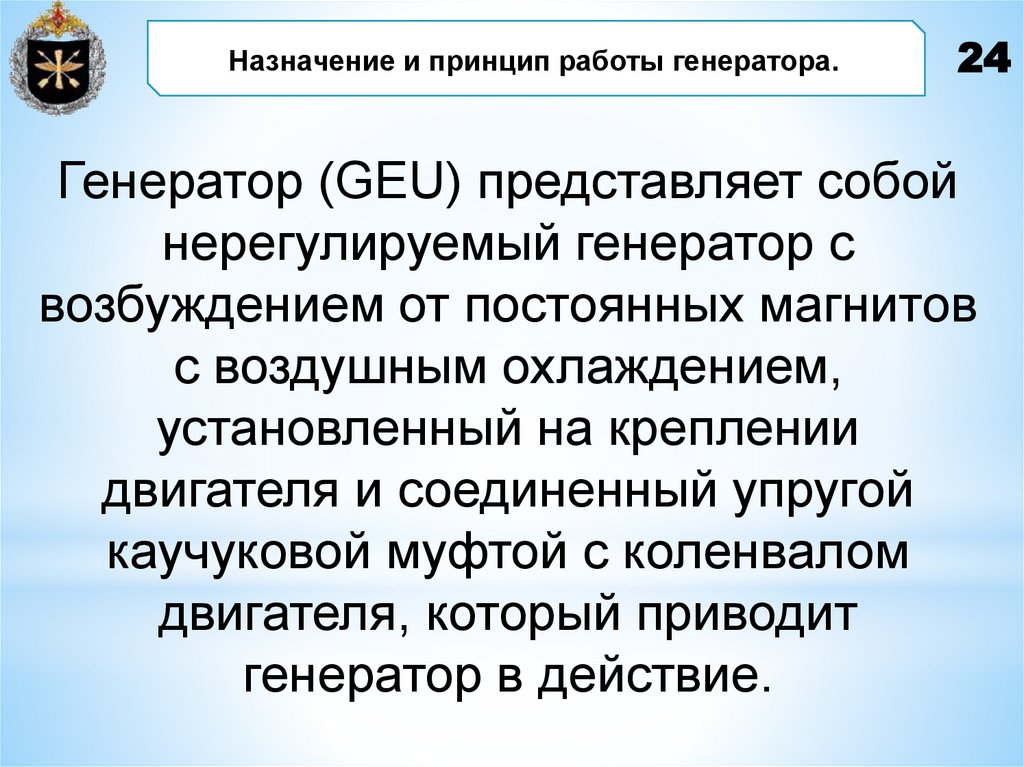

Назначение и принцип работы генератора.
24
Генератор (GEU) представляет собой
нерегулируемый генератор с
возбуждением от постоянных магнитов
с воздушным охлаждением,
установленный на креплении
двигателя и соединенный упругой
каучуковой муфтой с коленвалом
двигателя, который приводит
генератор в действие.

25.

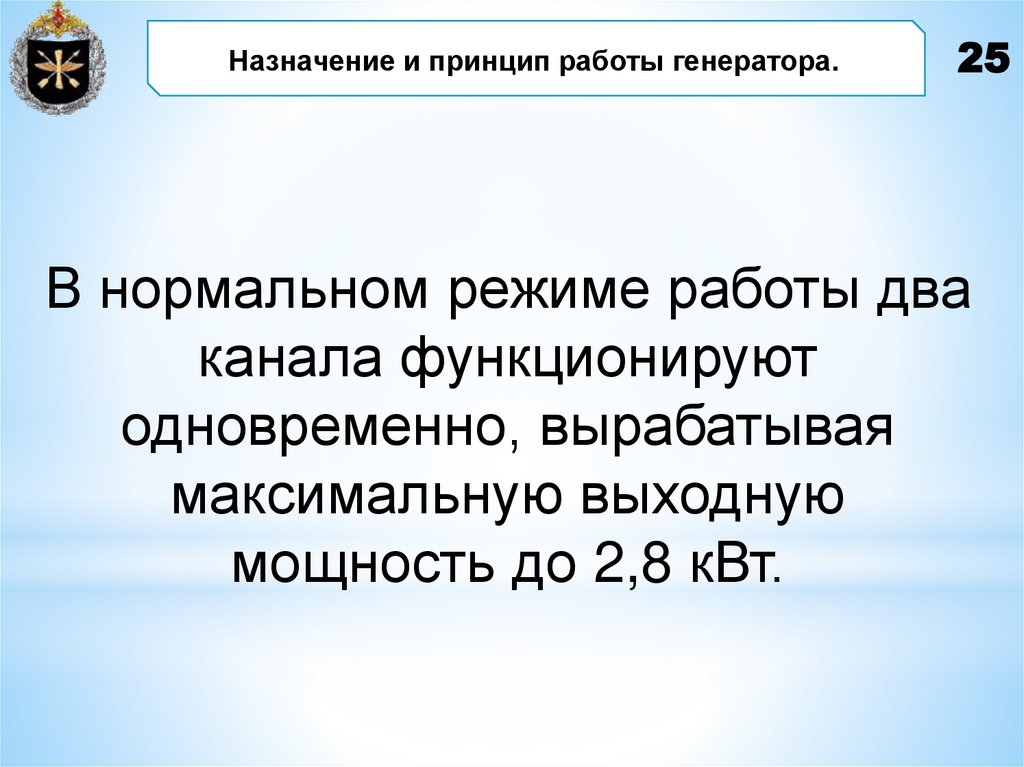

Назначение и принцип работы генератора.
25
В нормальном режиме работы два
канала функционируют
одновременно, вырабатывая
максимальную выходную
мощность до 2,8 кВт.

26.

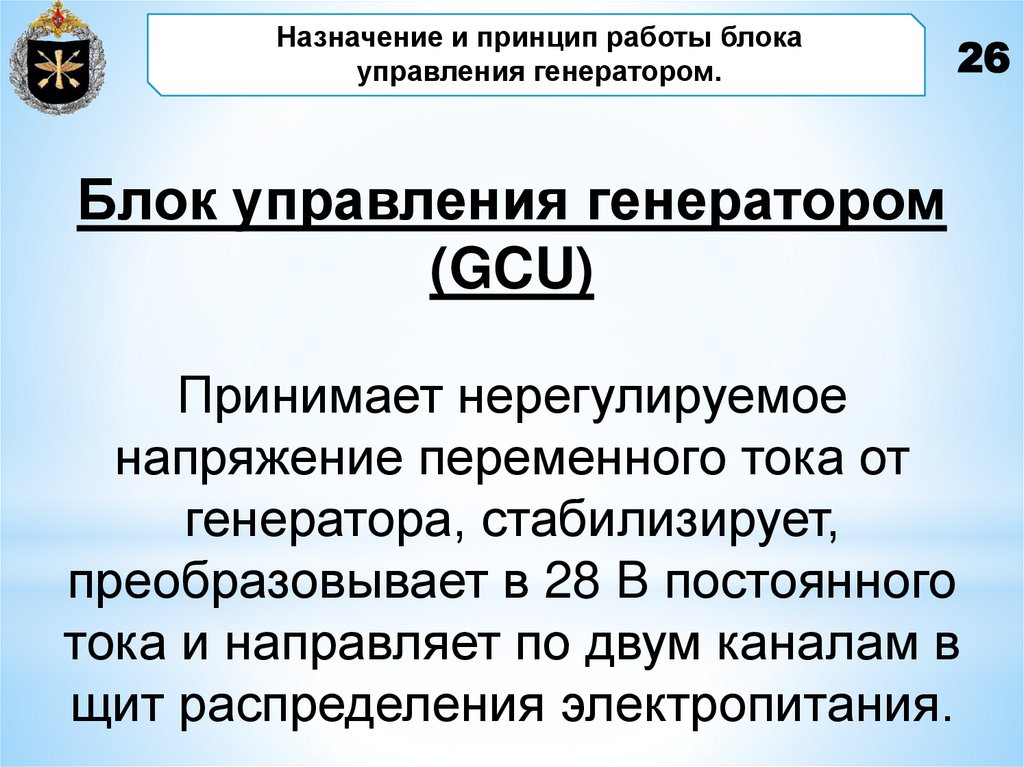

Назначение и принцип работы блока
управления генератором.
26
Блок управления генератором
(GCU)
Принимает нерегулируемое
напряжение переменного тока от
генератора, стабилизирует,
преобразовывает в 28 В постоянного
тока и направляет по двум каналам в
щит распределения электропитания.

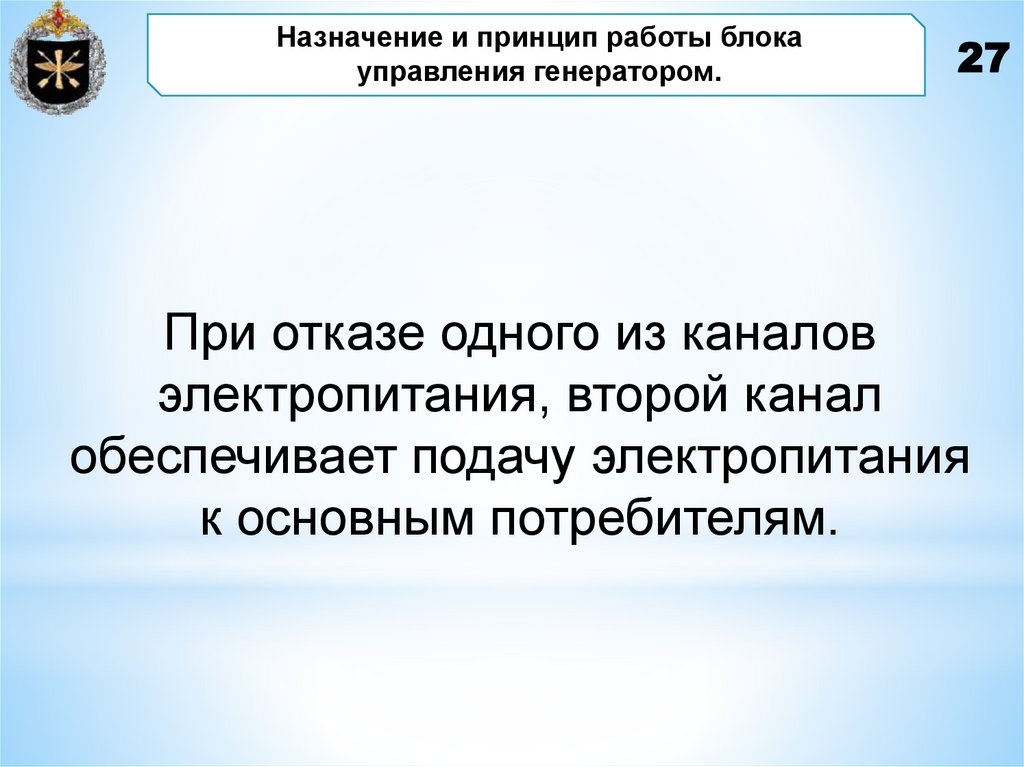

27.

Назначение и принцип работы блока
управления генератором.
27
При отказе одного из каналов
электропитания, второй канал
обеспечивает подачу электропитания
к основным потребителям.

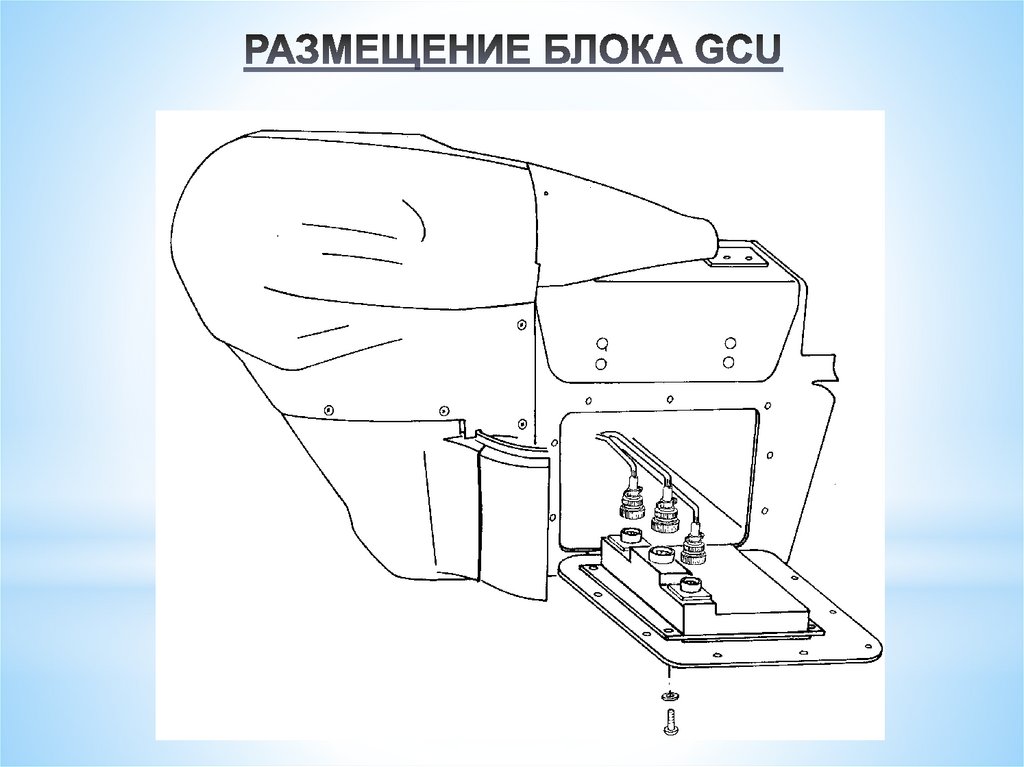

28. РАЗМЕЩЕНИЕ БЛОКА GCU

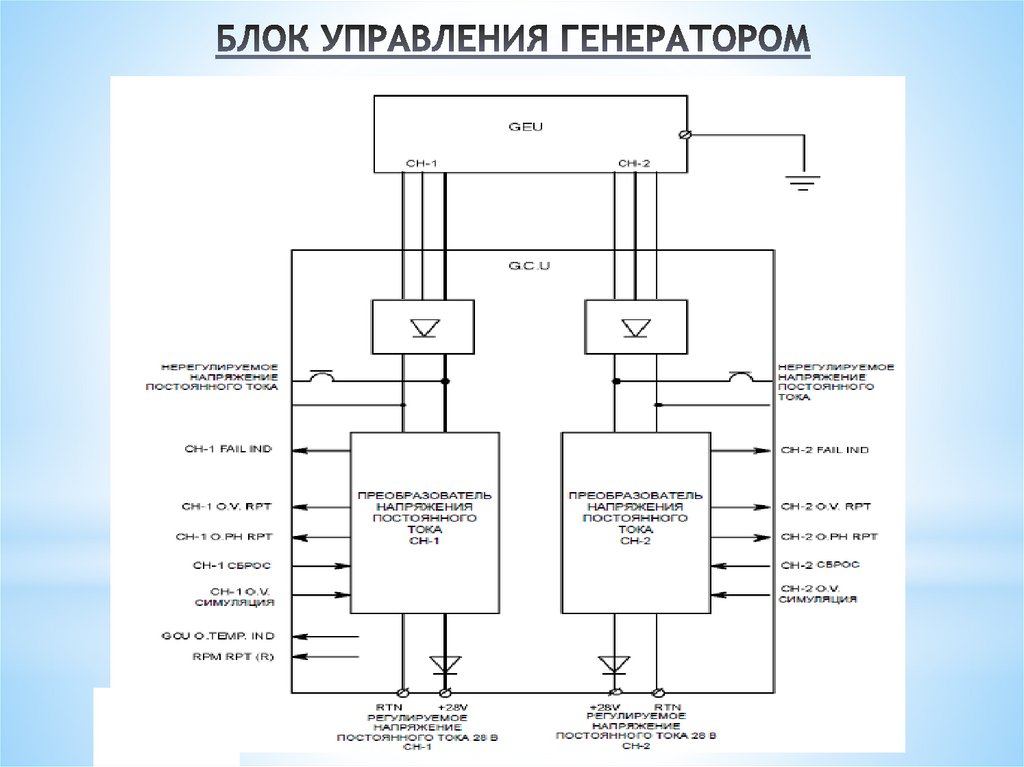

29. БЛОК УПРАВЛЕНИЯ ГЕНЕРАТОРОМ

30.

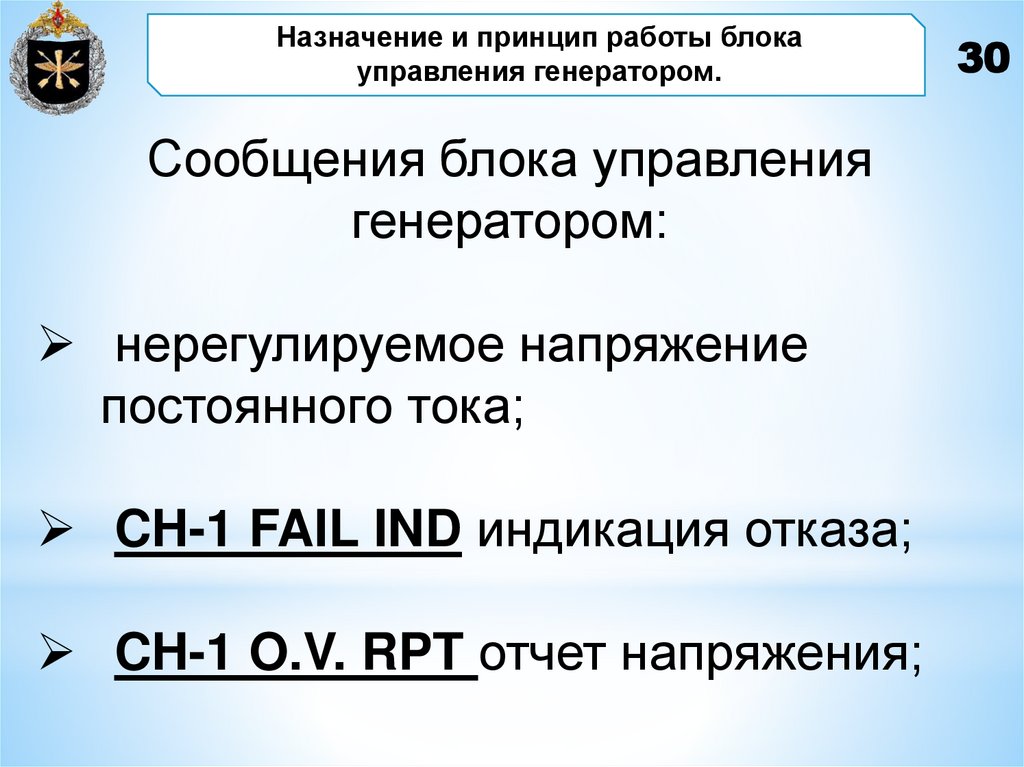

Назначение и принцип работы блока
управления генератором.
Сообщения блока управления
генератором:
нерегулируемое напряжение
постоянного тока;
CH-1 FAIL IND индикация отказа;
CH-1 O.V. RPT отчет напряжения;
30

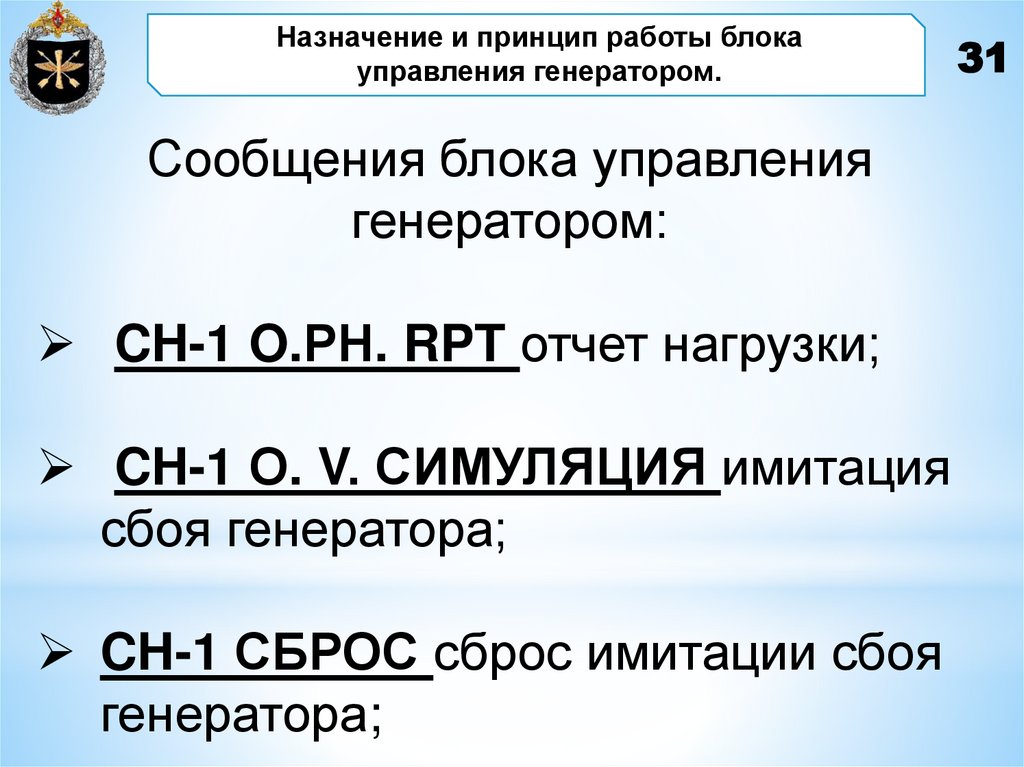

31.

Назначение и принцип работы блока
управления генератором.
Сообщения блока управления
генератором:
CH-1 O.РН. RPT отчет нагрузки;
CH-1 О. V. СИМУЛЯЦИЯ имитация
сбоя генератора;
CH-1 СБРОС сброс имитации сбоя
генератора;
31

32.

Назначение и принцип работы блока
управления генератором.
Сообщения блока управления
генератором:
RPM RPT резервное вычисление
числа оборотов;
GCU O. TEMP. IND перегрев блока
(более 950 С)
32

33. КОНТРОЛЬНЫЕ ВОПРОСЫ.

1. Перечислить состав системы
электропитания БПЛА.
1. Описать назначение генератора.
2. Описать назначение блока управления
генератором.
3. Перечислить сообщения о состоянии
блока управления генератором.
33
