Применение широкополосных сигналов с нелинейной частотной модуляцией в обзорных радиолокаторах

1.

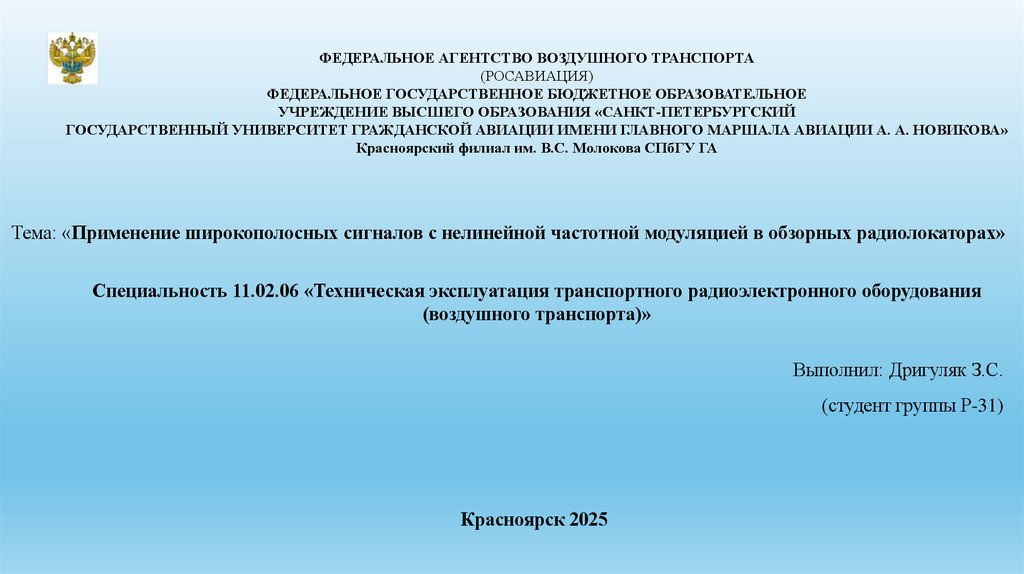

ФЕДЕРАЛЬНОЕ АГЕНТСТВО ВОЗДУШНОГО ТРАНСПОРТА
(РОСАВИАЦИЯ)
ФЕДЕРАЛЬНОЕ ГОСУДАРСТВЕННОЕ БЮДЖЕТНОЕ ОБРАЗОВАТЕЛЬНОЕ
УЧРЕЖДЕНИЕ ВЫСШЕГО ОБРАЗОВАНИЯ «САНКТ-ПЕТЕРБУРГСКИЙ
ГОСУДАРСТВЕННЫЙ УНИВЕРСИТЕТ ГРАЖДАНСКОЙ АВИАЦИИ ИМЕНИ ГЛАВНОГО МАРШАЛА АВИАЦИИ А. А. НОВИКОВА»
Красноярский филиал им. В.С. Молокова СПбГУ ГА
Тема: «Применение широкополосных сигналов с нелинейной частотной модуляцией в обзорных радиолокаторах»
Специальность 11.02.06 «Техническая эксплуатация транспортного радиоэлектронного оборудования
(воздушного транспорта)»
Выполнил: Дригуляк З.С.
(студент группы Р-31)
Красноярск 2025

2.

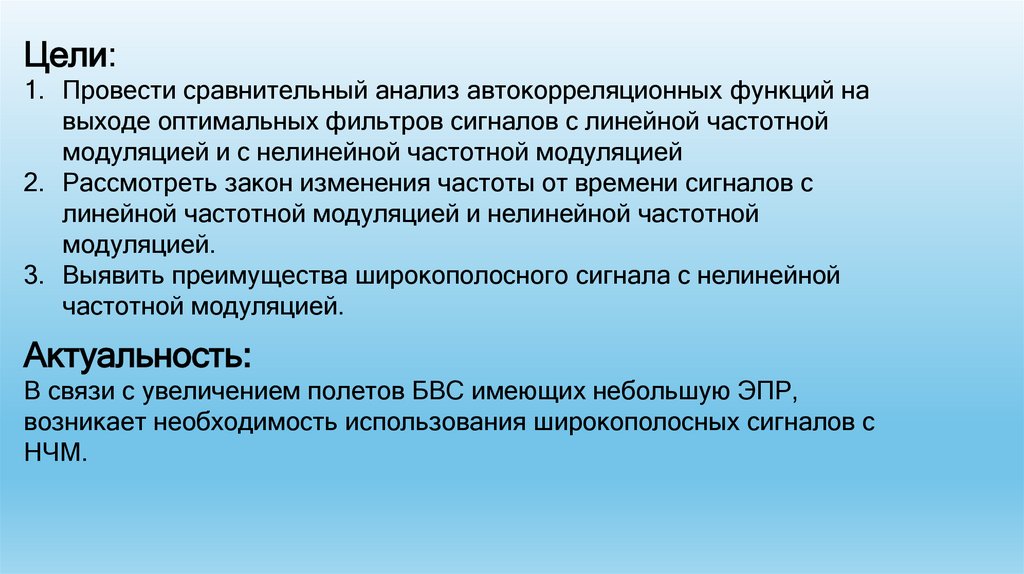

Цели:
1. Провести сравнительный анализ автокорреляционных функций на
выходе оптимальных фильтров сигналов с линейной частотной
модуляцией и с нелинейной частотной модуляцией
2. Рассмотреть закон изменения частоты от времени сигналов с
линейной частотной модуляцией и нелинейной частотной
модуляцией.
3. Выявить преимущества широкополосного сигнала с нелинейной
частотной модуляцией.
Актуальность:
В связи с увеличением полетов БВС имеющих небольшую ЭПР,
возникает необходимость использования широкополосных сигналов с
НЧМ.

3.

u(t)
ψ(t-τu)
1/W
τ

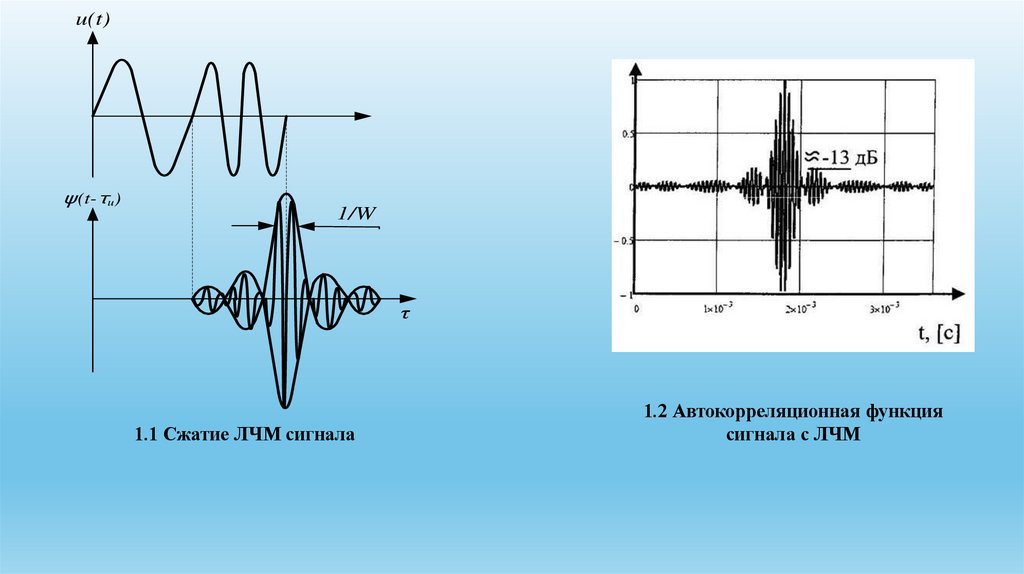

1.1 Сжатие ЛЧМ сигнала
1.2 Автокорреляционная функция
сигнала с ЛЧМ

4.

S
t
3/2Wt
ψ =(t-Tc)
a)
t
б)

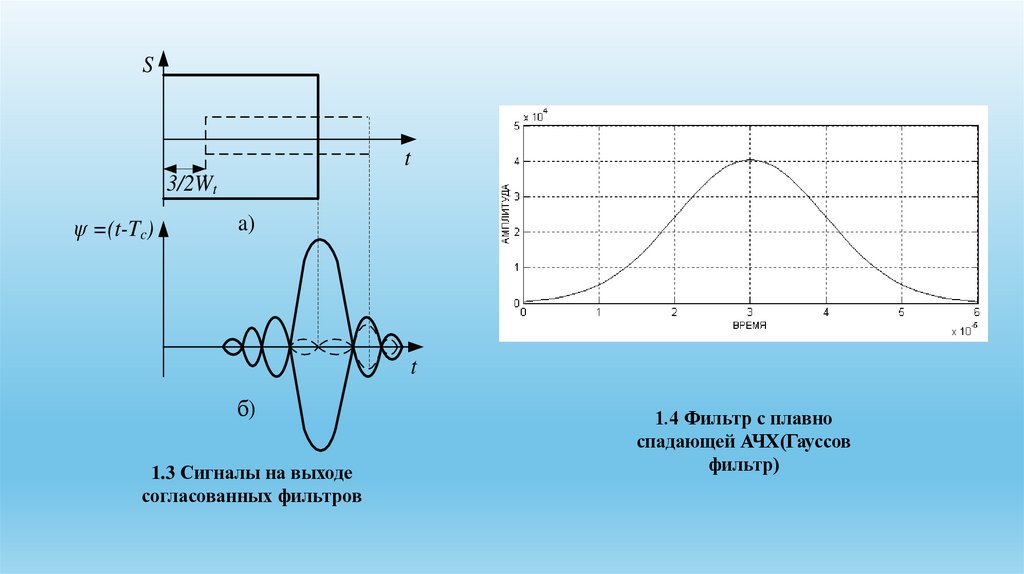

1.3 Сигналы на выходе
согласованных фильтров
1.4 Фильтр с плавно
спадающей АЧХ(Гауссов
фильтр)

5.

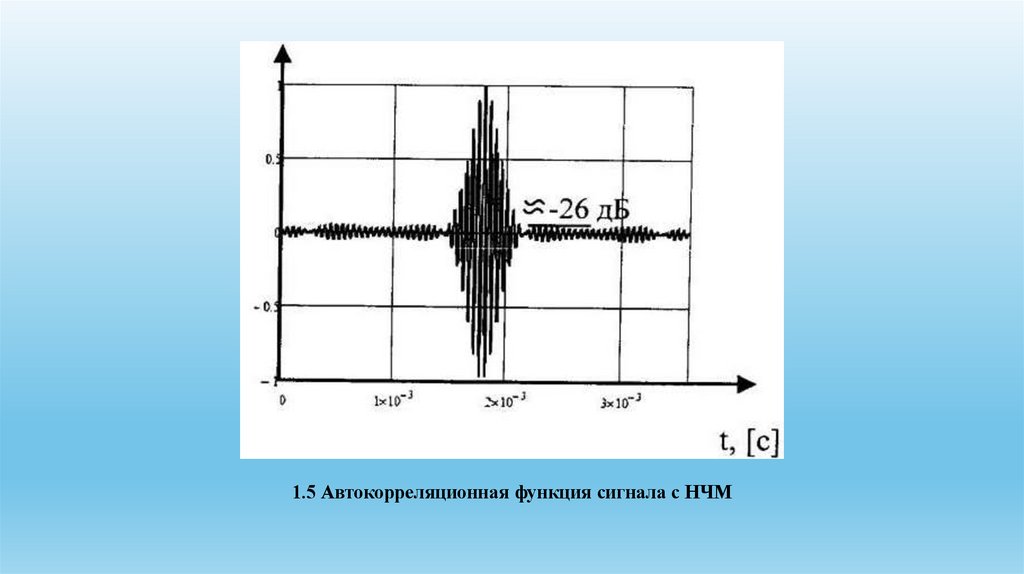

1.5 Автокорреляционная функция сигнала с НЧМ

6.

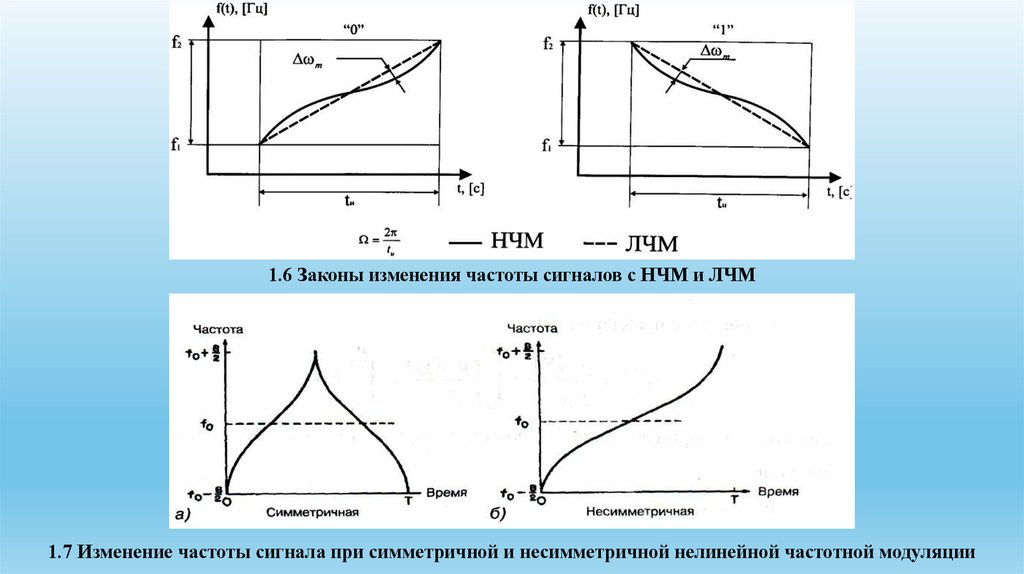

1.6 Законы изменения частоты сигналов с НЧМ и ЛЧМ
1.7 Изменение частоты сигнала при симметричной и несимметричной нелинейной частотной модуляции

7.

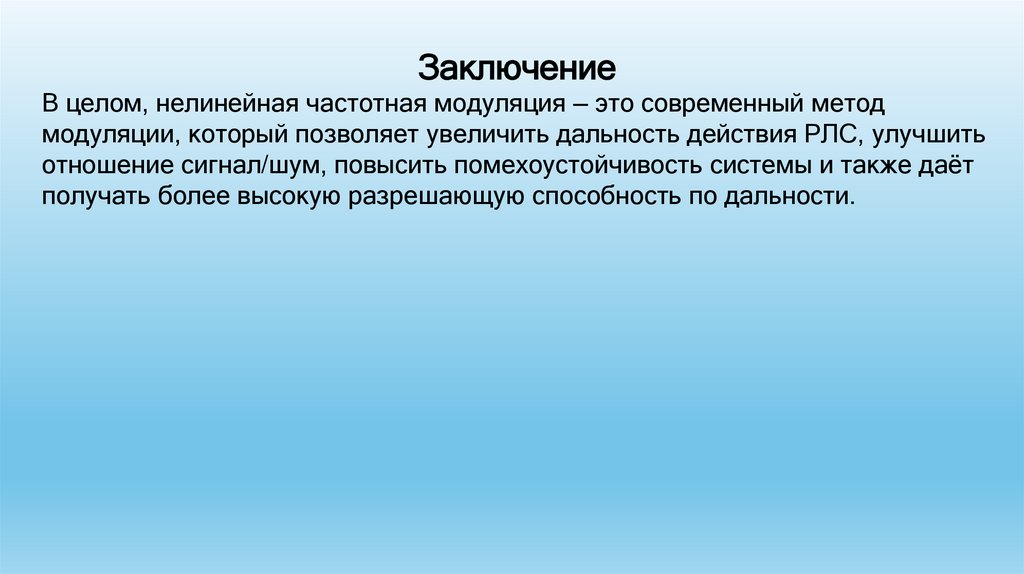

Заключение
В целом, нелинейная частотная модуляция — это современный метод
модуляции, который позволяет увеличить дальность действия РЛС, улучшить
отношение сигнал/шум, повысить помехоустойчивость системы и также даёт
получать более высокую разрешающую способность по дальности.

8.

Спасибо за внимание!
