Контролёр в машиностроении. Введение в профессию

1. Введение в профессию

государственное бюджетное профессиональное образовательное учреждение
«Пермский политехнический колледж имени Н.Г. Славянова»
Тема: «Контролёр в машиностроении»
Введение в профессию

2.

Тема выступления

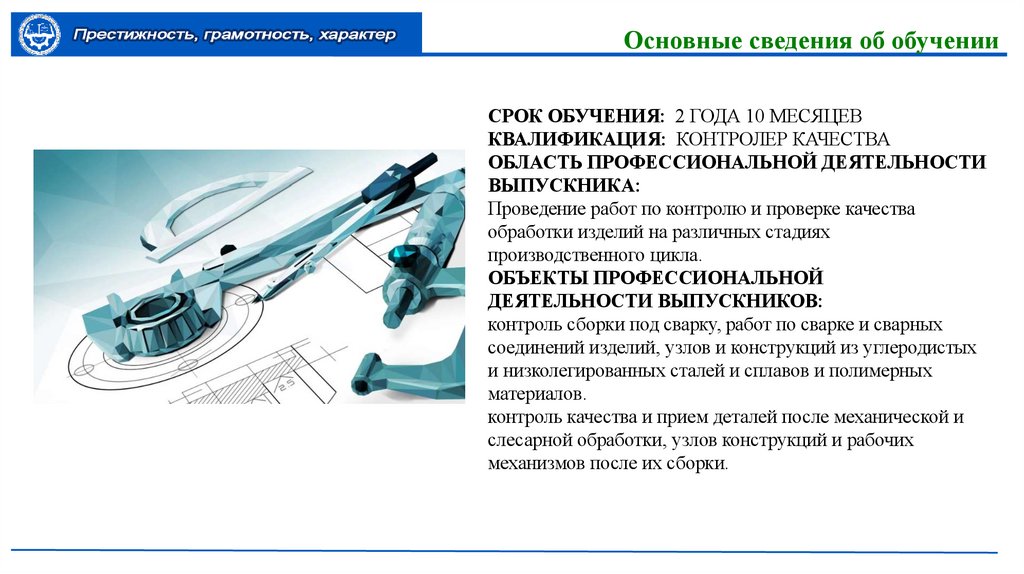

Основные сведения об обучении
СРОК ОБУЧЕНИЯ: 2 ГОДА 10 МЕСЯЦЕВ
КВАЛИФИКАЦИЯ: КОНТРОЛЕР КАЧЕСТВА
ОБЛАСТЬ ПРОФЕССИОНАЛЬНОЙ ДЕЯТЕЛЬНОСТИ
ВЫПУСКНИКА:
Проведение работ по контролю и проверке качества
обработки изделий на различных стадиях
производственного цикла.
ОБЪЕКТЫ ПРОФЕССИОНАЛЬНОЙ
ДЕЯТЕЛЬНОСТИ ВЫПУСКНИКОВ:
контроль сборки под сварку, работ по сварке и сварных
соединений изделий, узлов и конструкций из углеродистых
и низколегированных сталей и сплавов и полимерных
материалов.
контроль качества и прием деталей после механической и
слесарной обработки, узлов конструкций и рабочих
механизмов после их сборки.

3.

Тема выступления
Специальность VS Профессия
Специальность — это более узкое
направление внутри профессии, связанное
с конкретными областями знаний и навыков.
В одной профессии может быть несколько
специальностей.
Профессия — это более широкое определение,
которое относится к виду работы, требующей
определённой квалификации. Она не требует
углублённого изучения выбранного направления.

4.

Тема выступления

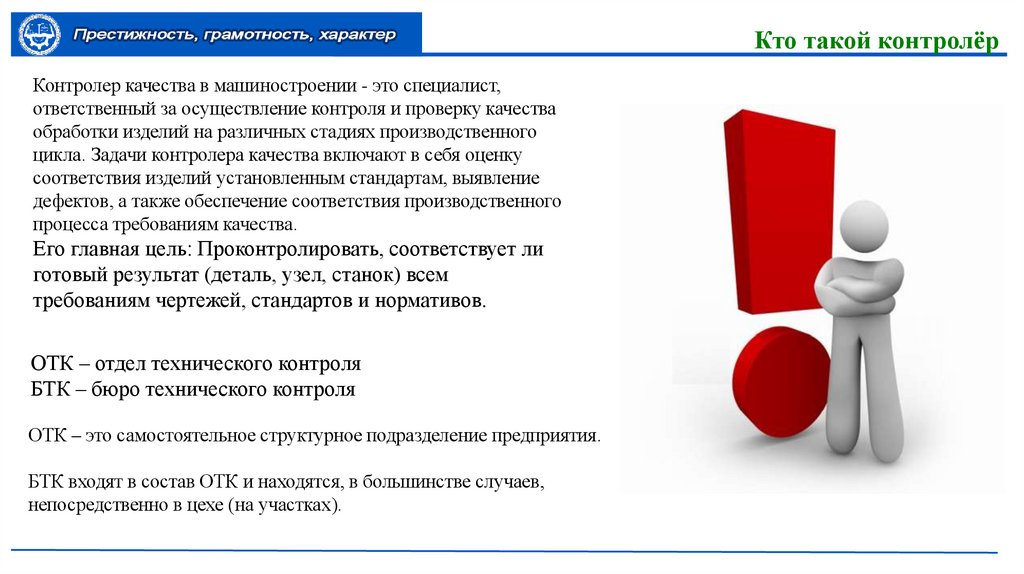

Кто такой контролёр
Контролер качества в машиностроении - это специалист,
ответственный за осуществление контроля и проверку качества
обработки изделий на различных стадиях производственного
цикла. Задачи контролера качества включают в себя оценку
соответствия изделий установленным стандартам, выявление
дефектов, а также обеспечение соответствия производственного
процесса требованиям качества.
Его главная цель: Проконтролировать, соответствует ли
готовый результат (деталь, узел, станок) всем
требованиям чертежей, стандартов и нормативов.
ОТК – отдел технического контроля
БТК – бюро технического контроля
ОТК – это самостоятельное структурное подразделение предприятия.
БТК входят в состав ОТК и находятся, в большинстве случаев,
непосредственно в цехе (на участках).

5.

Тема контролёра
выступления

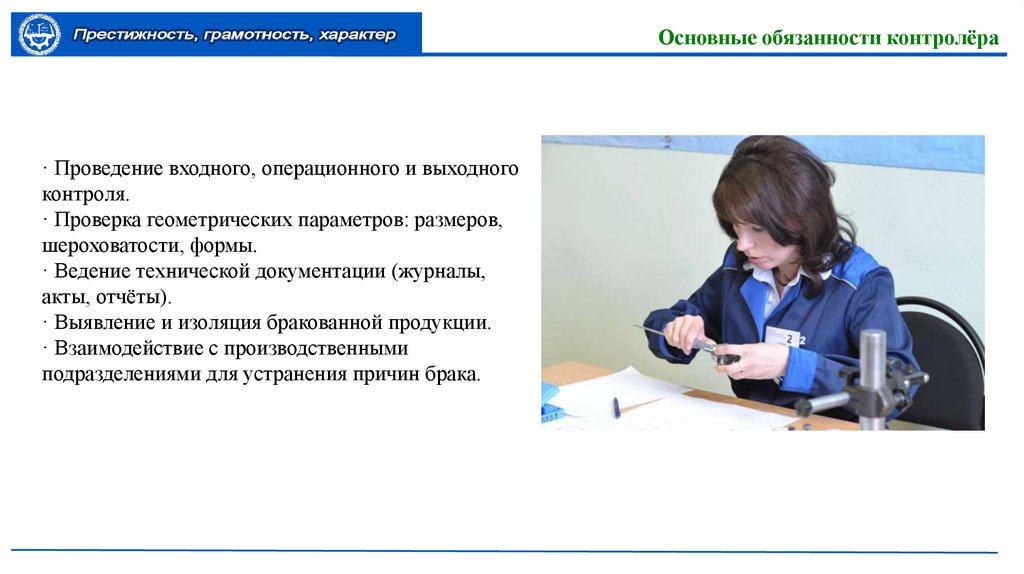

Основные обязанности
· Проведение входного, операционного и выходного
контроля.
· Проверка геометрических параметров: размеров,
шероховатости, формы.
· Ведение технической документации (журналы,
акты, отчёты).
· Выявление и изоляция бракованной продукции.
· Взаимодействие с производственными
подразделениями для устранения причин брака.

6.

Тема контролёр?
выступления

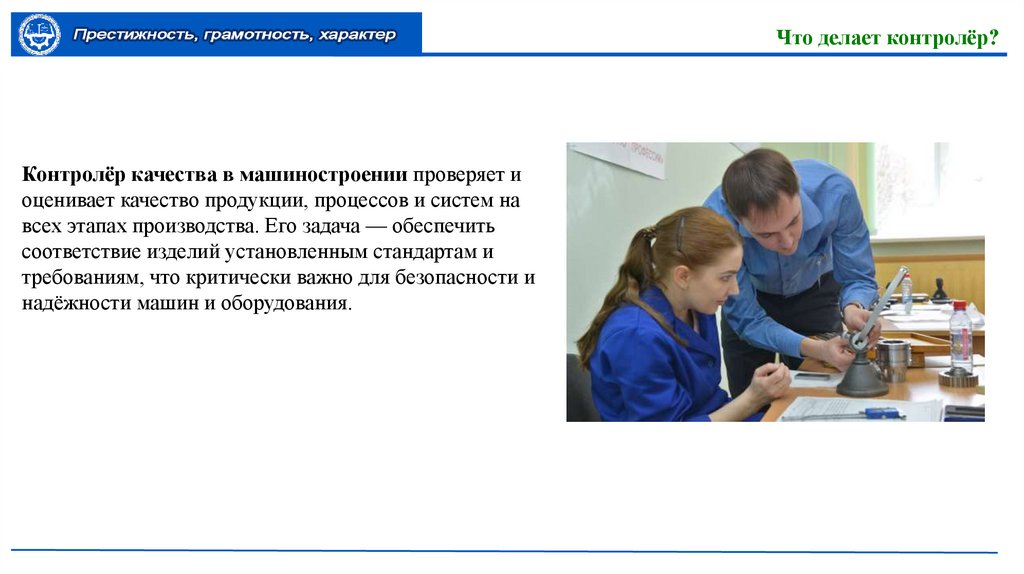

Что делает
Контролёр качества в машиностроении проверяет и
оценивает качество продукции, процессов и систем на
всех этапах производства. Его задача — обеспечить
соответствие изделий установленным стандартам и
требованиям, что критически важно для безопасности и
надёжности машин и оборудования.

7.

Тема выступления

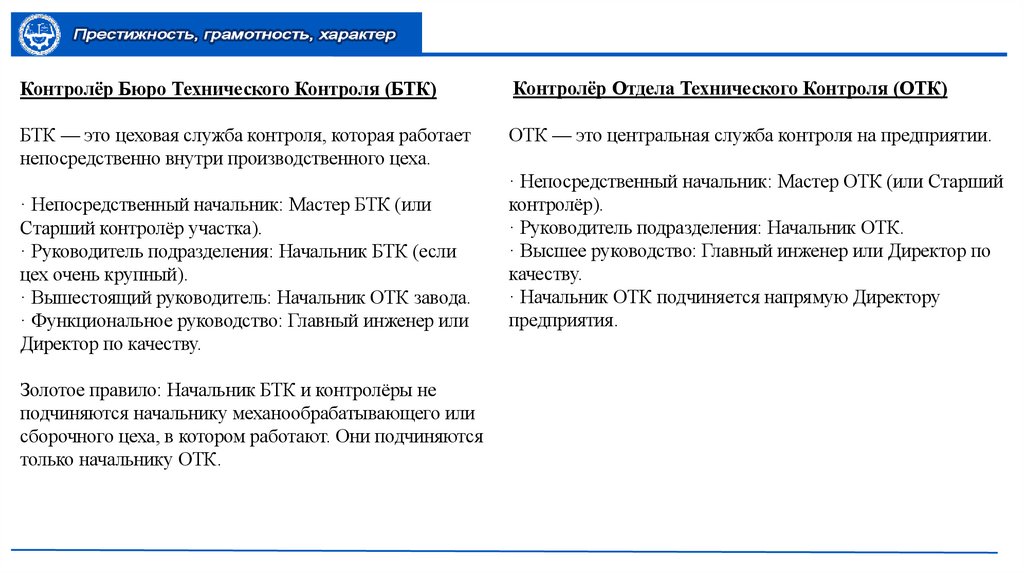

Контролёр Бюро Технического Контроля (БТК)
Контролёр Отдела Технического Контроля (ОТК)
БТК — это цеховая служба контроля, которая работает
непосредственно внутри производственного цеха.
ОТК — это центральная служба контроля на предприятии.
· Непосредственный начальник: Мастер БТК (или
Старший контролёр участка).
· Руководитель подразделения: Начальник БТК (если
цех очень крупный).
· Вышестоящий руководитель: Начальник ОТК завода.
· Функциональное руководство: Главный инженер или
Директор по качеству.
Золотое правило: Начальник БТК и контролёры не
подчиняются начальнику механообрабатывающего или
сборочного цеха, в котором работают. Они подчиняются
только начальнику ОТК.
· Непосредственный начальник: Мастер ОТК (или Старший
контролёр).
· Руководитель подразделения: Начальник ОТК.
· Высшее руководство: Главный инженер или Директор по
качеству.
· Начальник ОТК подчиняется напрямую Директору
предприятия.

8.

Тема выступления

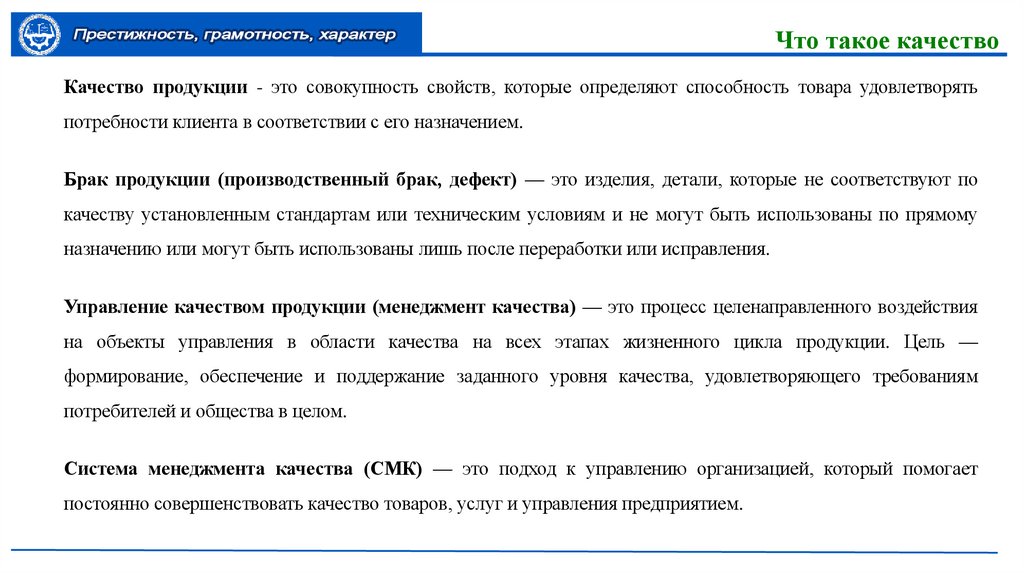

Что такое качество
Качество продукции - это совокупность свойств, которые определяют способность товара удовлетворять
потребности клиента в соответствии с его назначением.
Брак продукции (производственный брак, дефект) — это изделия, детали, которые не соответствуют по
качеству установленным стандартам или техническим условиям и не могут быть использованы по прямому
назначению или могут быть использованы лишь после переработки или исправления.
Управление качеством продукции (менеджмент качества) — это процесс целенаправленного воздействия
на объекты управления в области качества на всех этапах жизненного цикла продукции. Цель —
формирование, обеспечение и поддержание заданного уровня качества, удовлетворяющего требованиям
потребителей и общества в целом.
Система менеджмента качества (СМК) — это подход к управлению организацией, который помогает
постоянно совершенствовать качество товаров, услуг и управления предприятием.

9.

Тема выступления

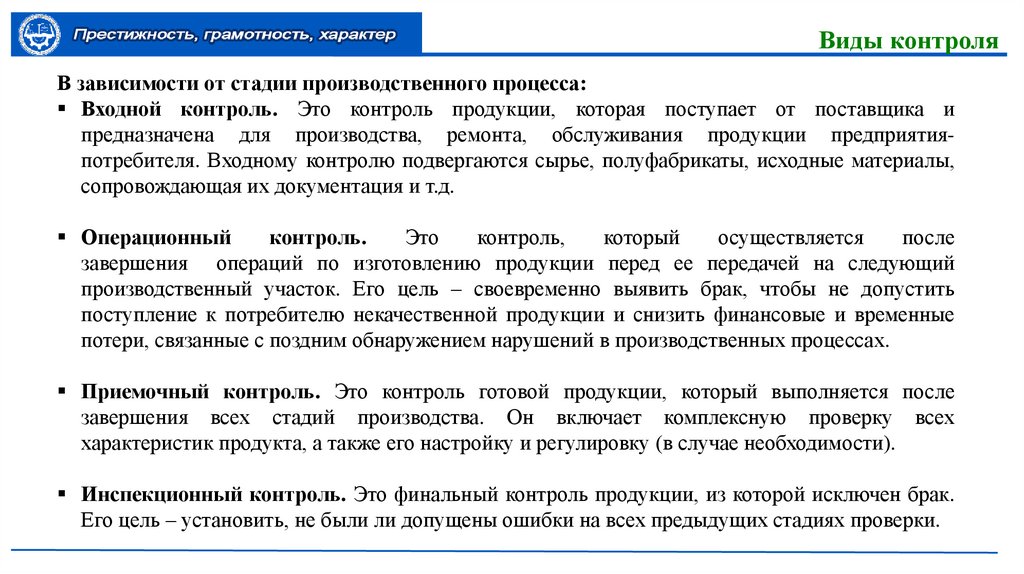

Виды контроля
В зависимости от стадии производственного процесса:
Входной контроль. Это контроль продукции, которая поступает от поставщика и
предназначена для производства, ремонта, обслуживания продукции предприятияпотребителя. Входному контролю подвергаются сырье, полуфабрикаты, исходные материалы,
сопровождающая их документация и т.д.
Операционный
контроль.
Это
контроль,
который
осуществляется
после
завершения операций по изготовлению продукции перед ее передачей на следующий
производственный участок. Его цель – своевременно выявить брак, чтобы не допустить
поступление к потребителю некачественной продукции и снизить финансовые и временные
потери, связанные с поздним обнаружением нарушений в производственных процессах.
Приемочный контроль. Это контроль готовой продукции, который выполняется после
завершения всех стадий производства. Он включает комплексную проверку всех
характеристик продукта, а также его настройку и регулировку (в случае необходимости).
Инспекционный контроль. Это финальный контроль продукции, из которой исключен брак.
Его цель – установить, не были ли допущены ошибки на всех предыдущих стадиях проверки.

10.

Тема выступления

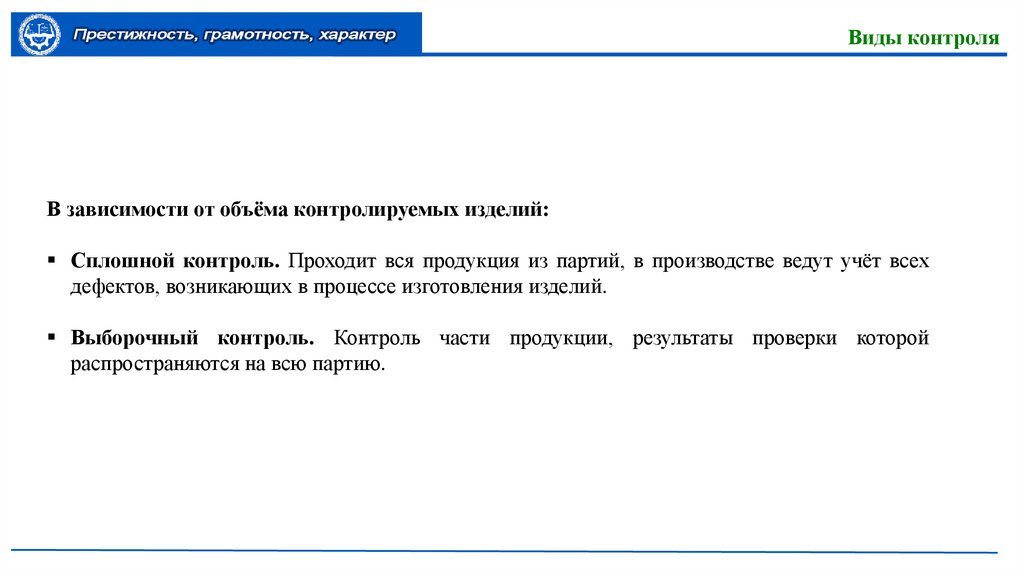

Виды контроля
В зависимости от объёма контролируемых изделий:
Сплошной контроль. Проходит вся продукция из партий, в производстве ведут учёт всех
дефектов, возникающих в процессе изготовления изделий.
Выборочный контроль. Контроль части продукции, результаты проверки которой
распространяются на всю партию.

11.

Тема выступления
Виды контроля

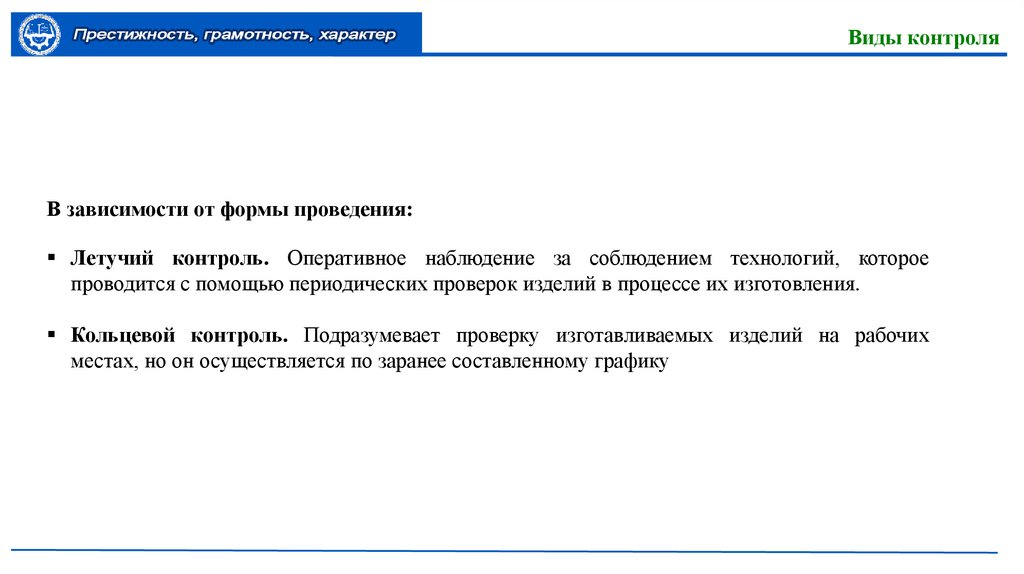

В зависимости от формы проведения:
Летучий контроль. Оперативное наблюдение за соблюдением технологий, которое
проводится с помощью периодических проверок изделий в процессе их изготовления.
Кольцевой контроль. Подразумевает проверку изготавливаемых изделий на рабочих
местах, но он осуществляется по заранее составленному графику

12.

Тема выступления
Виды контроля

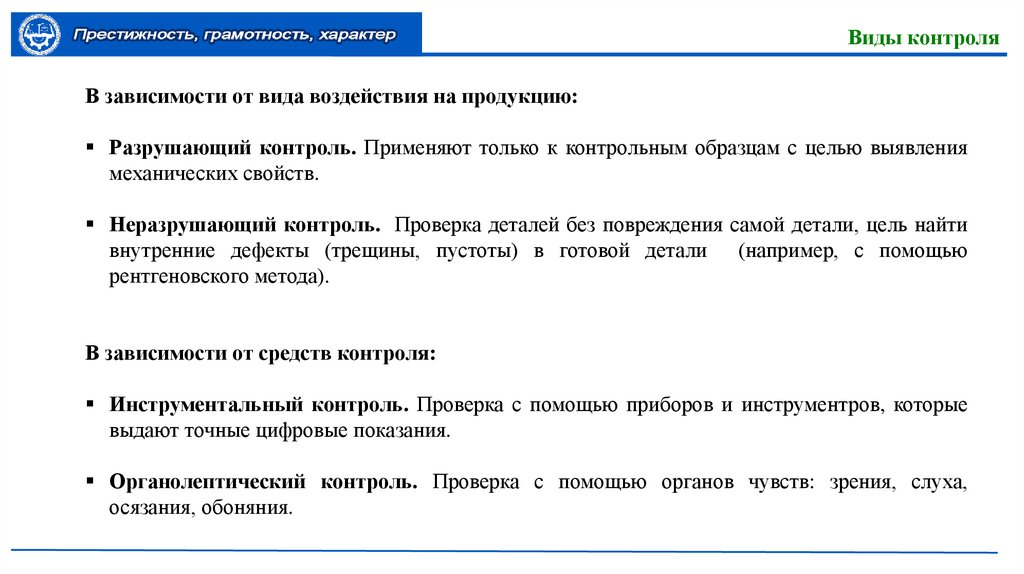

В зависимости от вида воздействия на продукцию:
Разрушающий контроль. Применяют только к контрольным образцам с целью выявления
механических свойств.
Неразрушающий контроль. Проверка деталей без повреждения самой детали, цель найти
внутренние дефекты (трещины, пустоты) в готовой детали (например, с помощью
рентгеновского метода).
В зависимости от средств контроля:
Инструментальный контроль. Проверка с помощью приборов и инструментров, которые
выдают точные цифровые показания.
Органолептический контроль. Проверка с помощью органов чувств: зрения, слуха,
осязания, обоняния.

13.

Тема выступления

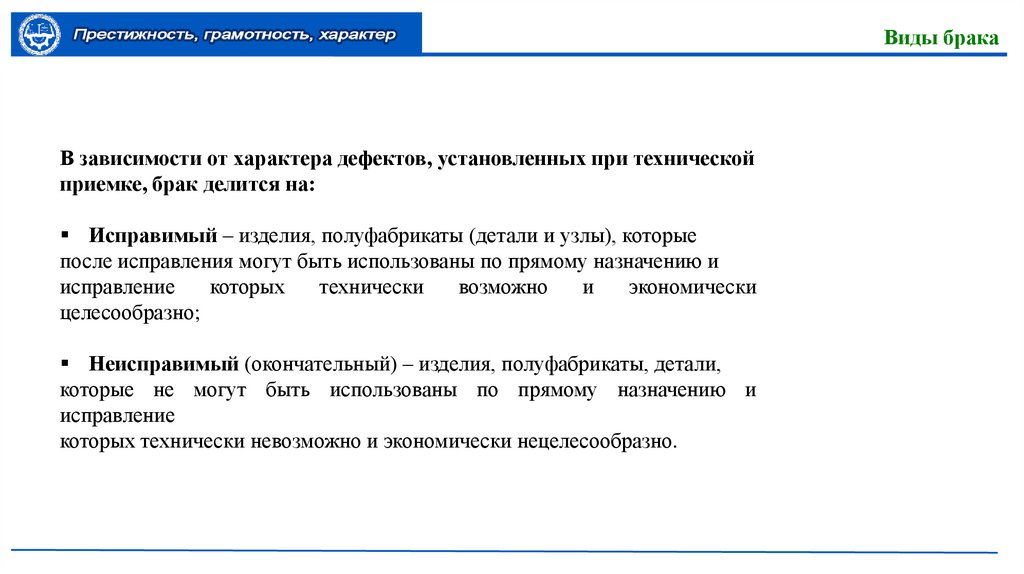

Виды брака
В зависимости от характера дефектов, установленных при технической
приемке, брак делится на:
Исправимый – изделия, полуфабрикаты (детали и узлы), которые
после исправления могут быть использованы по прямому назначению и
исправление
которых
технически
возможно
и
экономически
целесообразно;
Неисправимый (окончательный) – изделия, полуфабрикаты, детали,
которые не могут быть использованы по прямому назначению и
исправление
которых технически невозможно и экономически нецелесообразно.

14.

Тема выступления

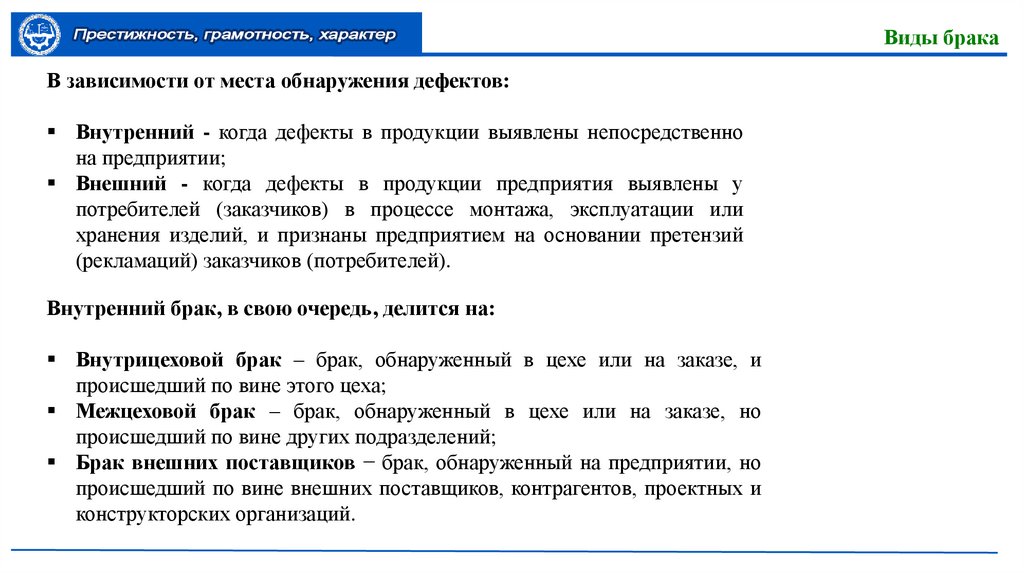

Виды брака
В зависимости от места обнаружения дефектов:
Внутренний - когда дефекты в продукции выявлены непосредственно
на предприятии;
Внешний - когда дефекты в продукции предприятия выявлены у
потребителей (заказчиков) в процессе монтажа, эксплуатации или
хранения изделий, и признаны предприятием на основании претензий
(рекламаций) заказчиков (потребителей).
Внутренний брак, в свою очередь, делится на:
Внутрицеховой брак – брак, обнаруженный в цехе или на заказе, и
происшедший по вине этого цеха;
Межцеховой брак – брак, обнаруженный в цехе или на заказе, но
происшедший по вине других подразделений;
Брак внешних поставщиков − брак, обнаруженный на предприятии, но
происшедший по вине внешних поставщиков, контрагентов, проектных и
конструкторских организаций.

15.

Тема выступления

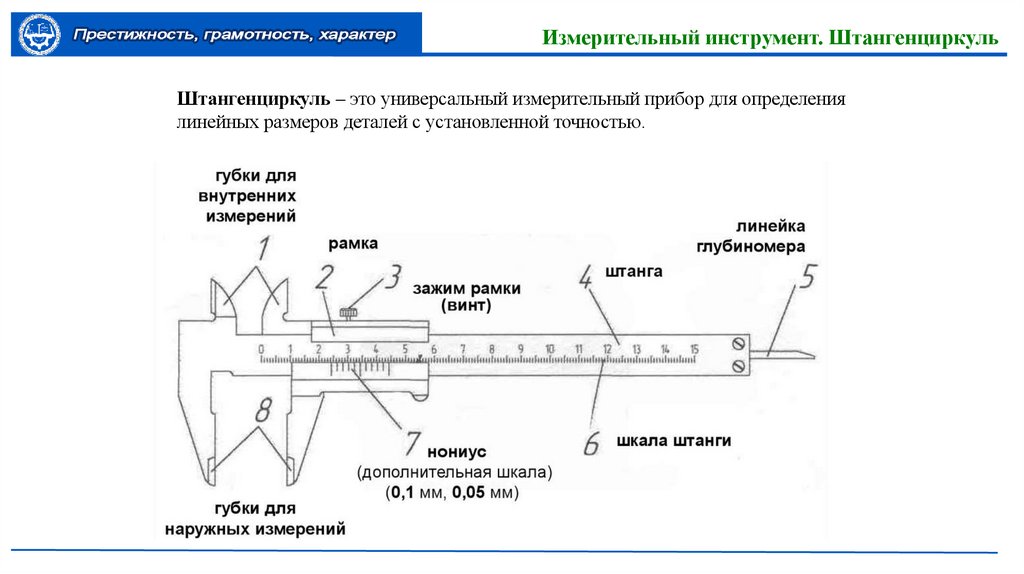

Измерительный инструмент. Штангенциркуль
Штангенциркуль – это универсальный измерительный прибор для определения
линейных размеров деталей с установленной точностью.

16.

Тема выступления

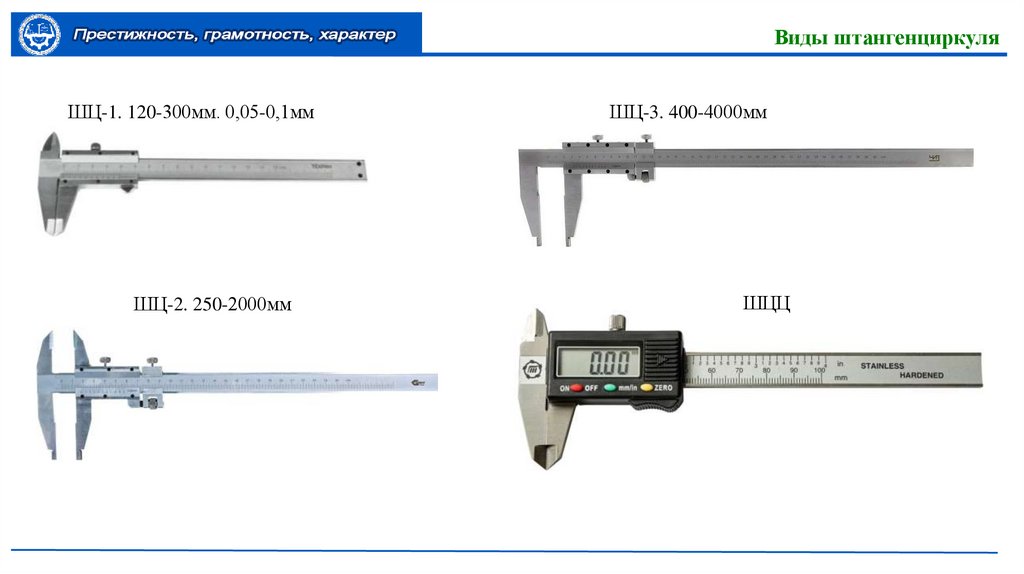

Виды штангенциркуля
ШЦ-1. 120-300мм. 0,05-0,1мм
ШЦ-2. 250-2000мм
ШЦ-3. 400-4000мм
ШЦЦ

17.

Тема выступления
Другие виды штангенинструмента
Штангенрейсмас. Его применяют для измерения вертикальных
размеров, нанесения точной разметки на вертикальные поверхности,
определения центра, нанесения осевой разметки на изделия. Прибор
обеспечивает высокую степень точности замеров.

18.

Тема выступления
Другие виды штангенинструмента

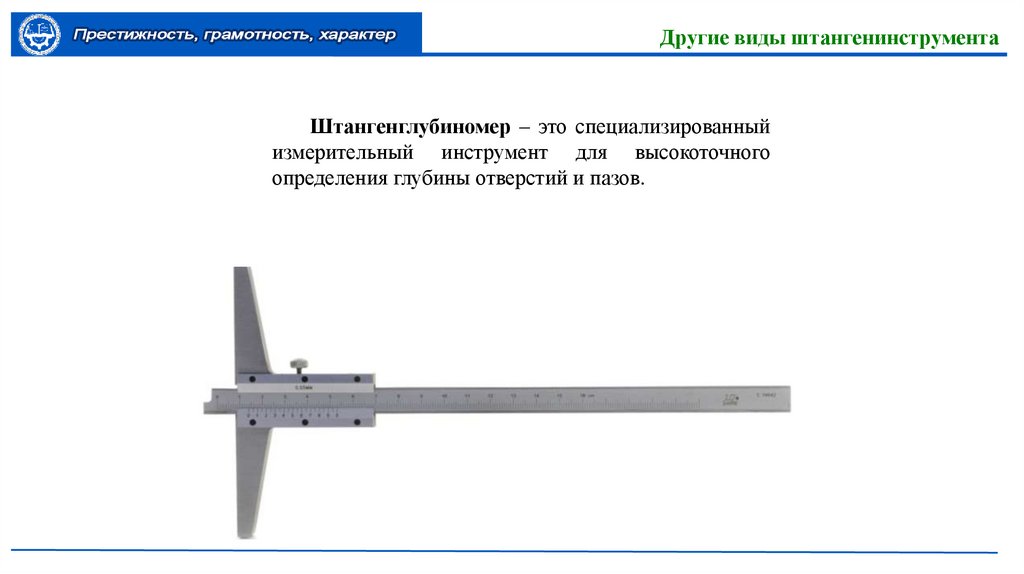

Штангенглубиномер – это специализированный
измерительный инструмент для высокоточного
определения глубины отверстий и пазов.

19.

Тема выступления

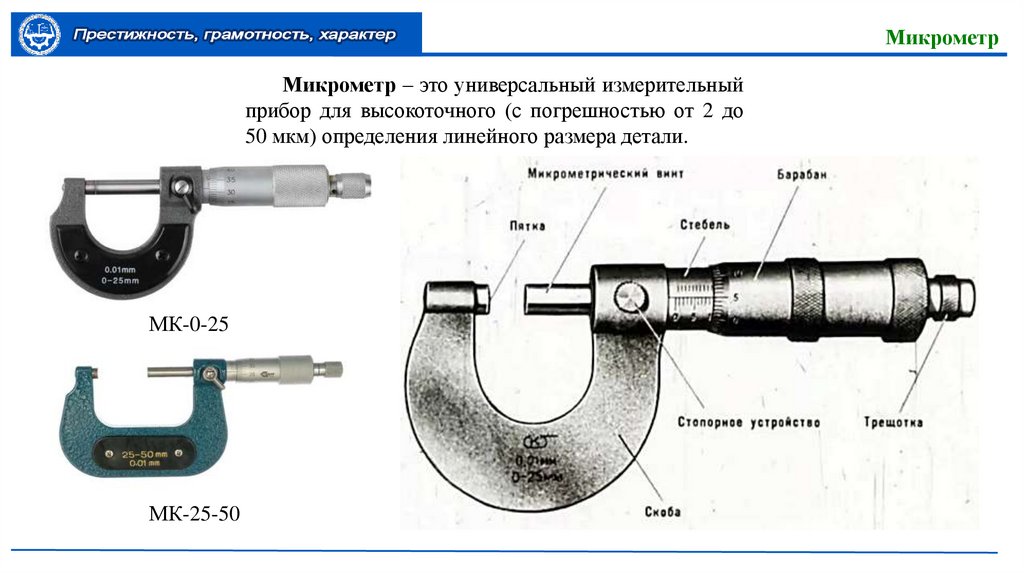

Микрометр
Микрометр – это универсальный измерительный
прибор для высокоточного (с погрешностью от 2 до
50 мкм) определения линейного размера детали.
МК-0-25
МК-25-50

20.

Тема выступления

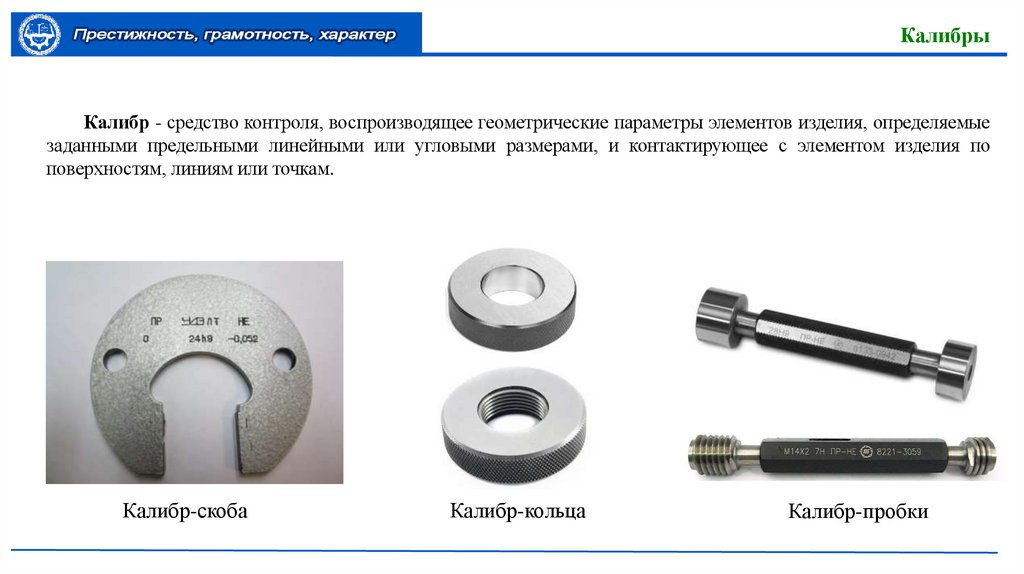

Калибры
Калибр - средство контроля, воспроизводящее геометрические параметры элементов изделия, определяемые
заданными предельными линейными или угловыми размерами, и контактирующее с элементом изделия по
поверхностям, линиям или точкам.
Калибр-скоба
Калибр-кольца
Калибр-пробки

21.

Тема выступления

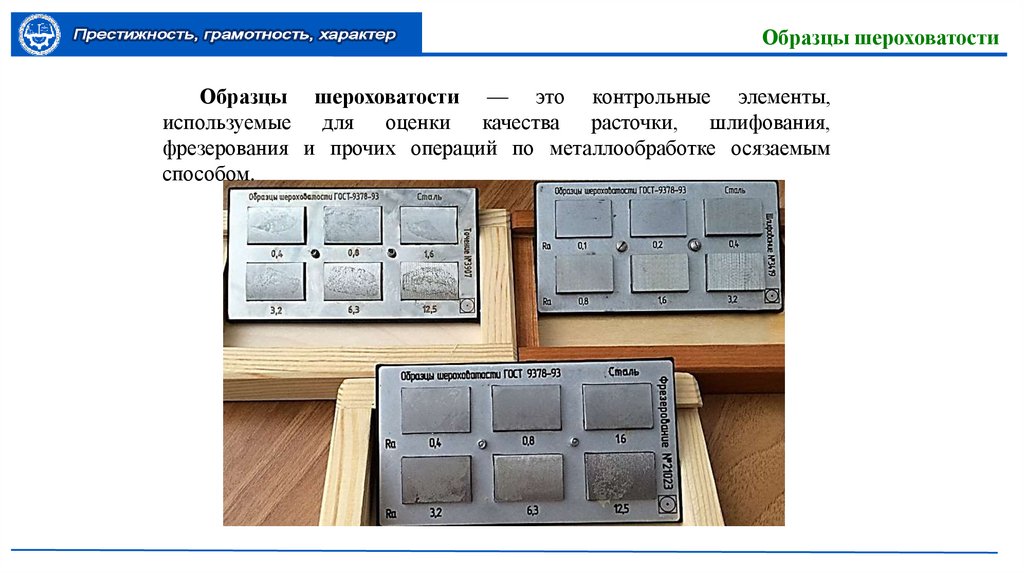

Образцы шероховатости
Образцы шероховатости — это контрольные элементы,
используемые для оценки качества расточки, шлифования,
фрезерования и прочих операций по металлообработке осязаемым
способом.

22.

Тема выступления
заголовок (подзаголовок)

23.

Тема выступления
заголовок (подзаголовок)

24.

Тема выступления
заголовок (подзаголовок)
