Занятие 1н-1сем-25-чтение

1.

Практические занятия
о
н
е
по начертательной геометрии
щ
п
о
К
Мясоедов С.А.
а
в
о
р
и
и
н
е
р
п
а
з
е

2.

о
н
е
Занятие 1
щ
е
р
п
а занятия:
Тема практического
з
е
и
н
а
ОСНОВНЫЕ
ПРАВИЛА
в
о
р
ОФОРМЛЕНИЯ
ГРАФИЧЕСКИХ
и
п
РАБОТ
о
К
Мясоедов С.А.

3.

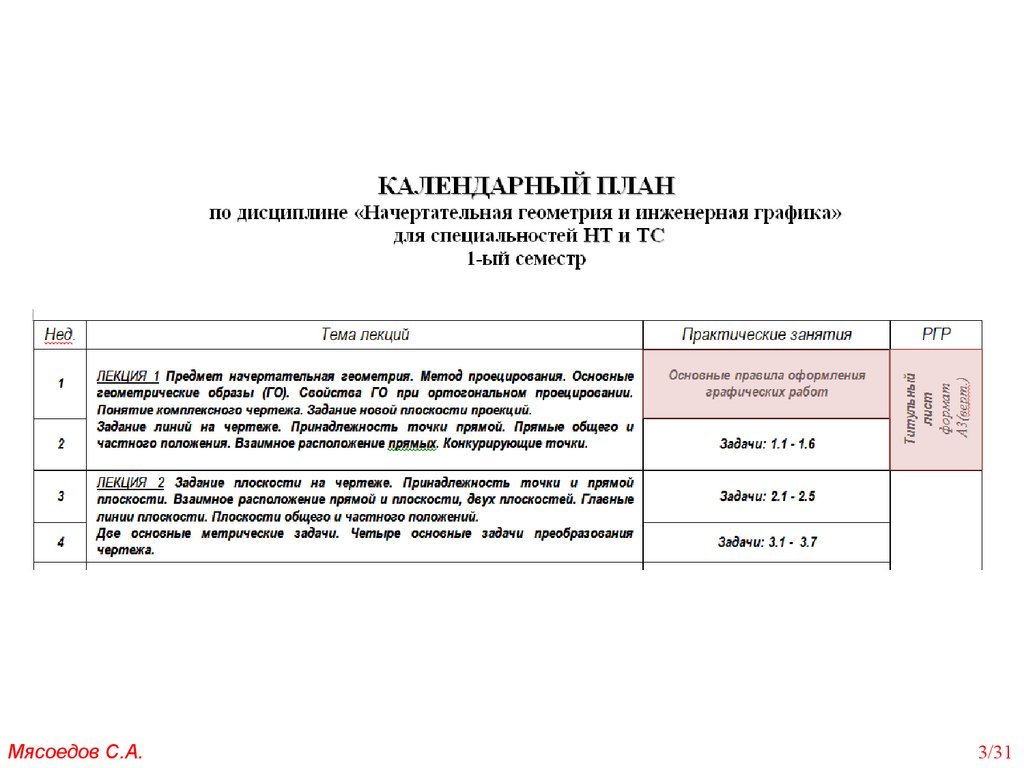

Мясоедов С.А.
3/31

4.

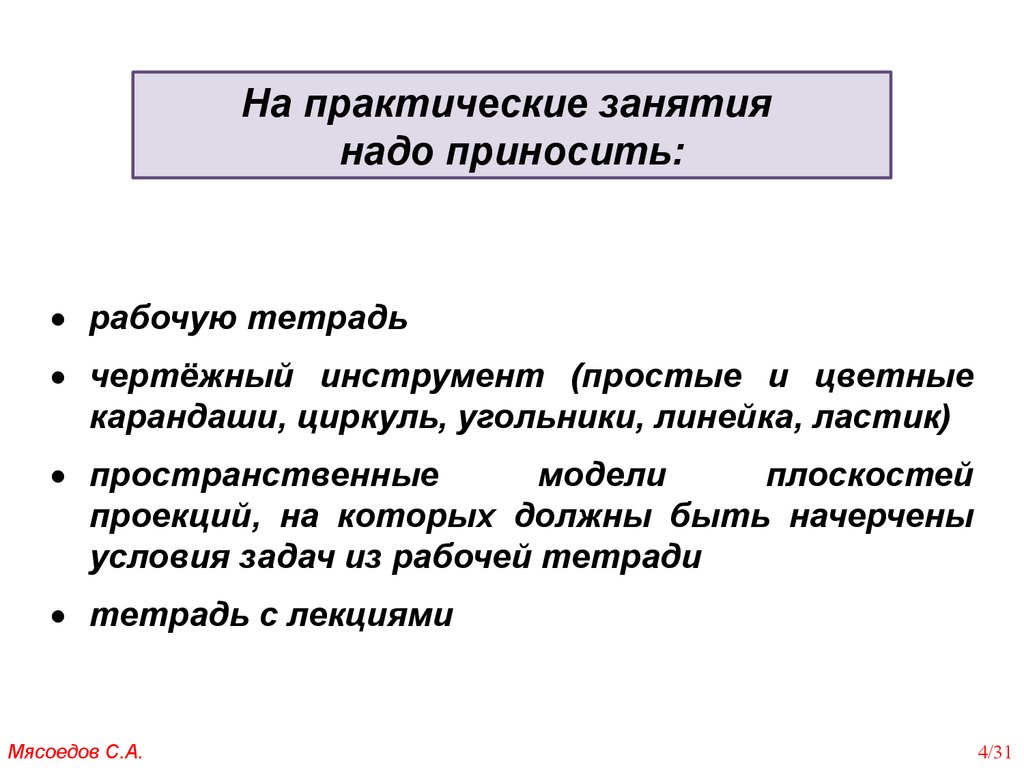

На практические занятия
надо приносить:
рабочую тетрадь
чертёжный инструмент (простые и цветные
карандаши, циркуль, угольники, линейка, ластик)
пространственные
модели
плоскостей
проекций, на которых должны быть начерчены
условия задач из рабочей тетради
тетрадь с лекциями
Мясоедов С.А.
4/31

5.

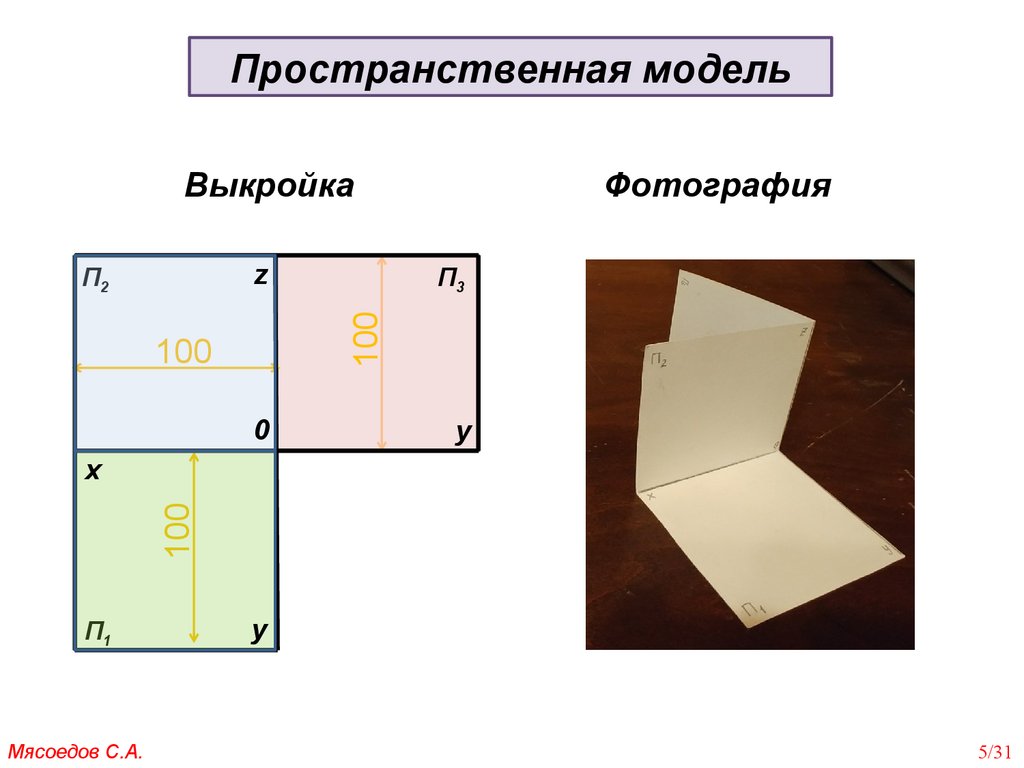

Пространственная модель
Выкройка
z
П3
100
П2
Фотография
100
0
y
100
x
П1
Мясоедов С.А.
y
5/31

6.

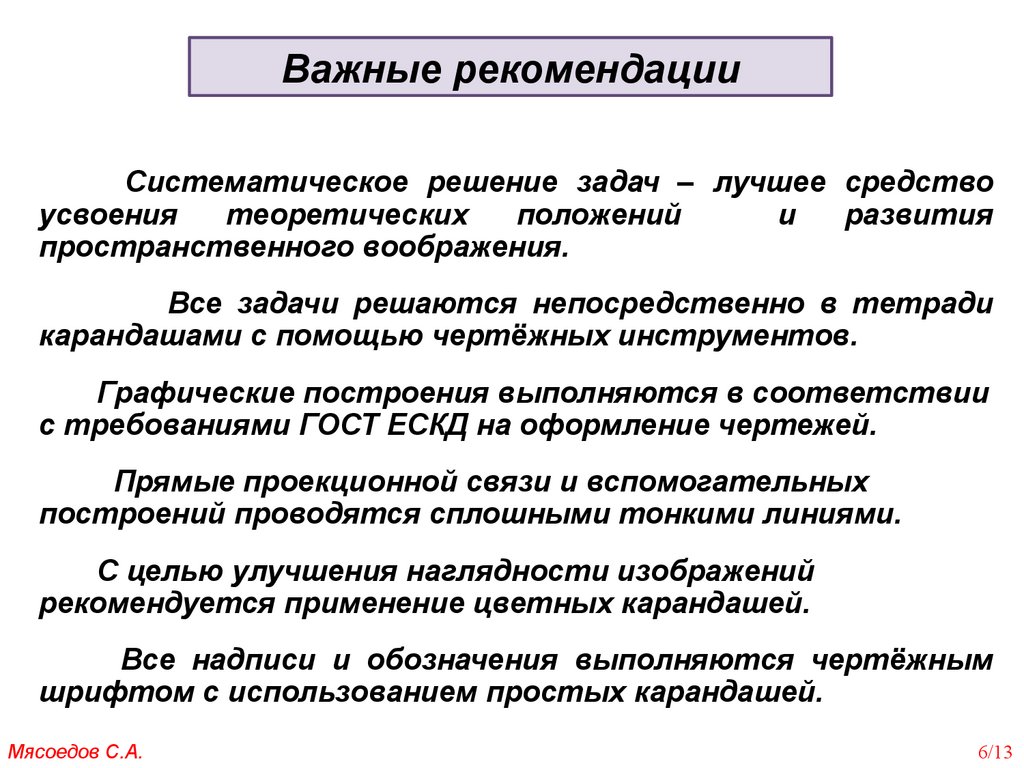

Важные рекомендации
Систематическое решение задач – лучшее средство
усвоения
теоретических
положений
и
развития
пространственного воображения.
Все задачи решаются непосредственно в тетради
карандашами с помощью чертёжных инструментов.
Графические построения выполняются в соответствии
с требованиями ГОСТ ЕСКД на оформление чертежей.
Прямые проекционной связи и вспомогательных
построений проводятся сплошными тонкими линиями.
С целью улучшения наглядности изображений
рекомендуется применение цветных карандашей.
Все надписи и обозначения выполняются чертёжным
шрифтом с использованием простых карандашей.
Мясоедов С.А.
6/13

7.

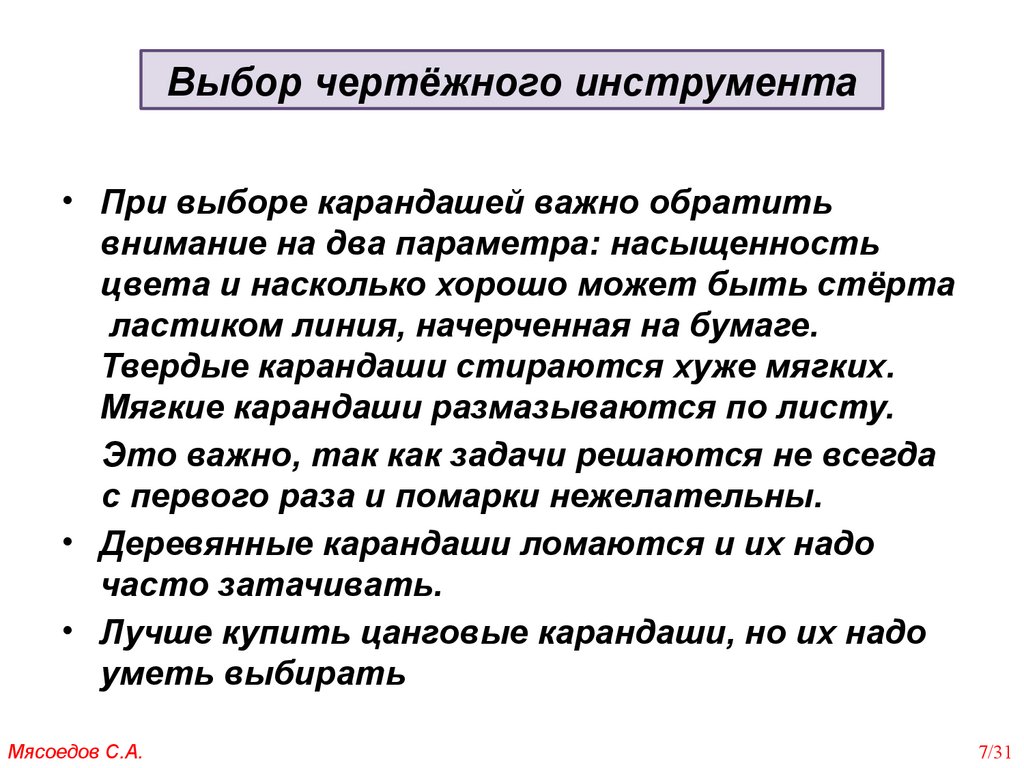

Выбор чертёжного инструмента
• При выборе карандашей важно обратить
внимание на два параметра: насыщенность
цвета и насколько хорошо может быть стёрта
ластиком линия, начерченная на бумаге.
Твердые карандаши стираются хуже мягких.
Мягкие карандаши размазываются по листу.
Это важно, так как задачи решаются не всегда
с первого раза и помарки нежелательны.
• Деревянные карандаши ломаются и их надо
часто затачивать.
• Лучше купить цанговые карандаши, но их надо
уметь выбирать
Мясоедов С.А.
7/31

8.

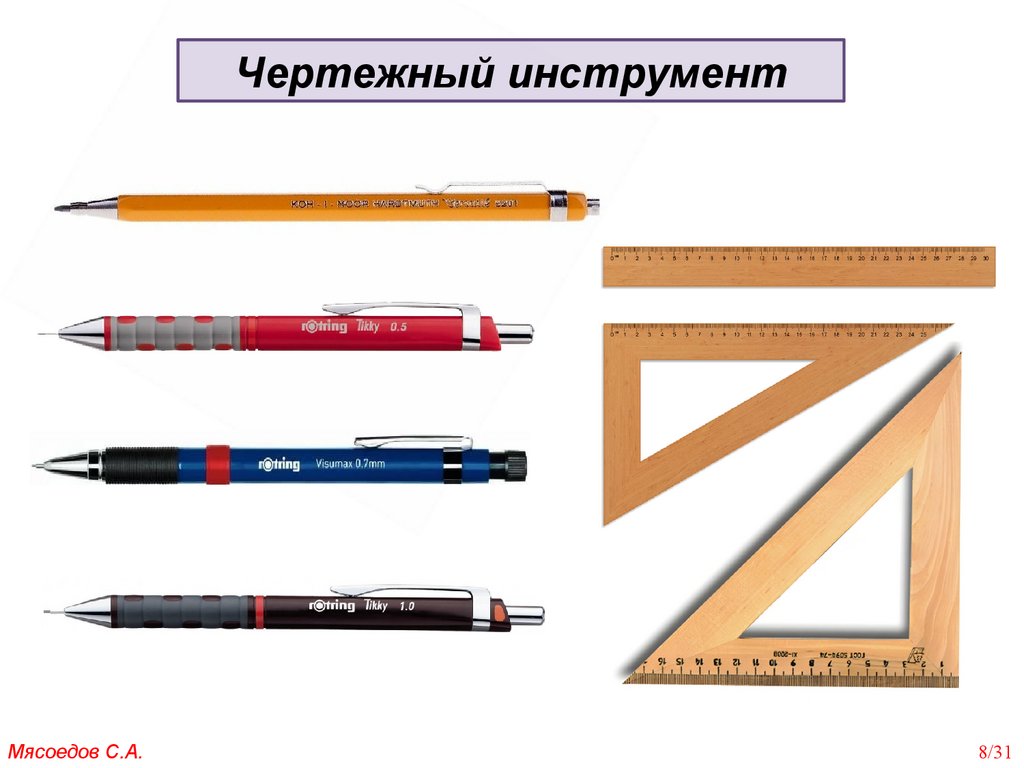

Чертежный инструмент
Мясоедов С.А.
8/31

9.

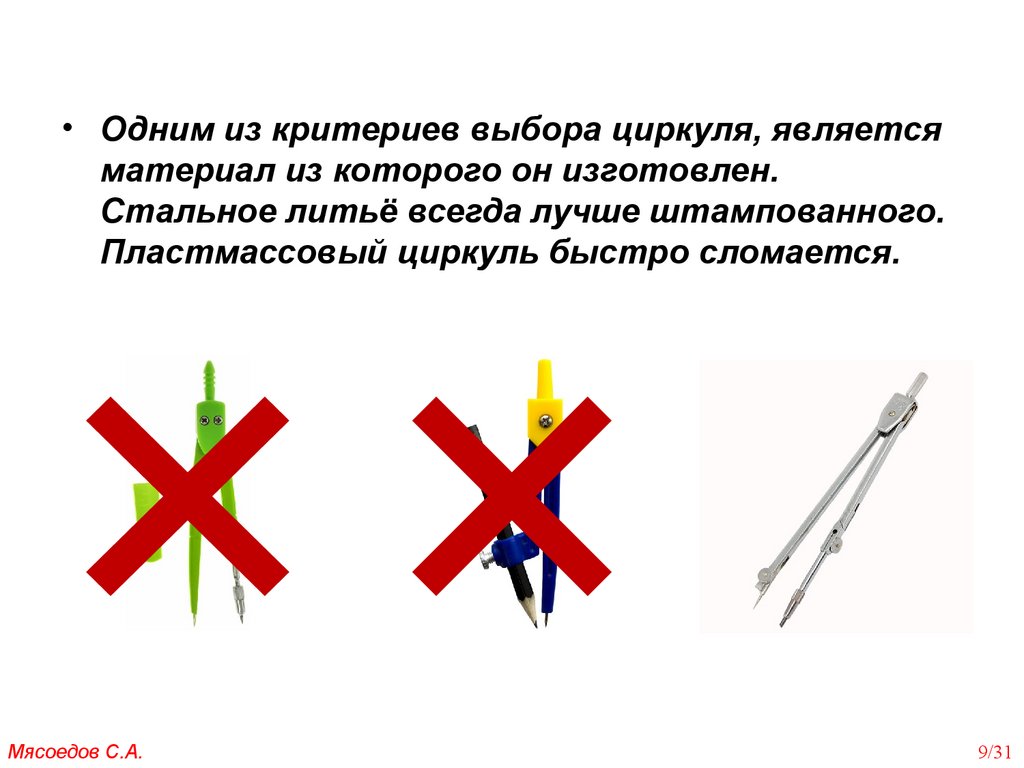

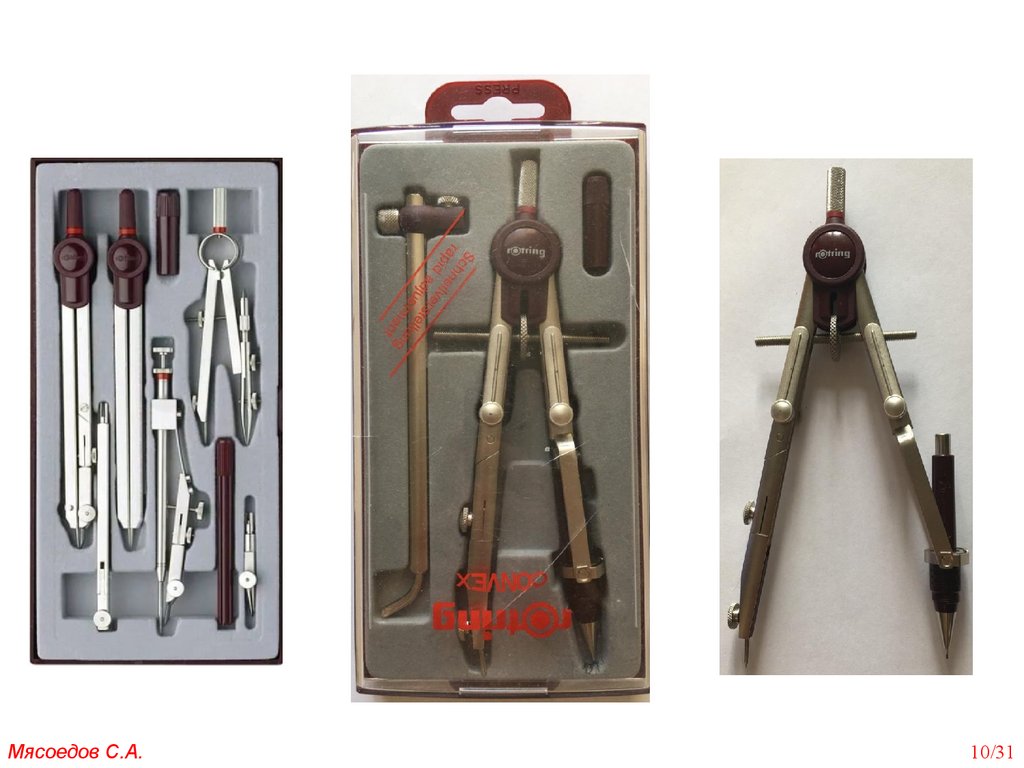

• Одним из критериев выбора циркуля, является
материал из которого он изготовлен.
Стальное литьё всегда лучше штампованного.
Пластмассовый циркуль быстро сломается.
Мясоедов С.А.
9/31

10.

Мясоедов С.А.
10/31

11.

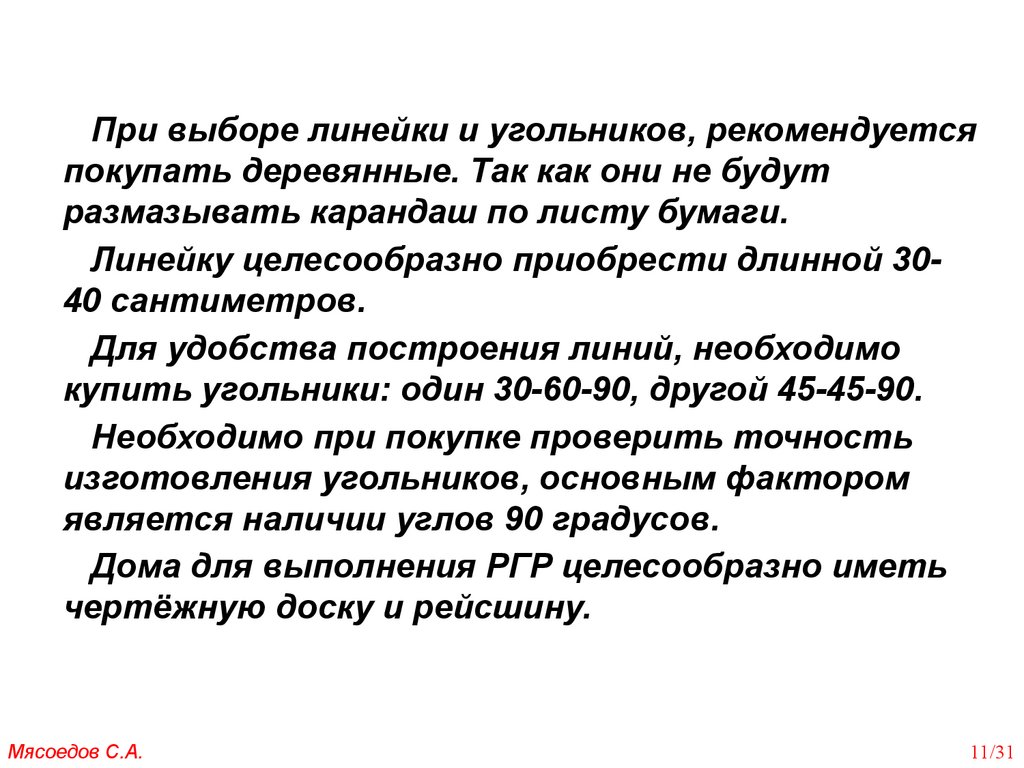

При выборе линейки и угольников, рекомендуется
покупать деревянные. Так как они не будут
размазывать карандаш по листу бумаги.
Линейку целесообразно приобрести длинной 3040 сантиметров.
Для удобства построения линий, необходимо
купить угольники: один 30-60-90, другой 45-45-90.
Необходимо при покупке проверить точность
изготовления угольников, основным фактором
является наличии углов 90 градусов.
Дома для выполнения РГР целесообразно иметь
чертёжную доску и рейсшину.
Мясоедов С.А.
11/31

12.

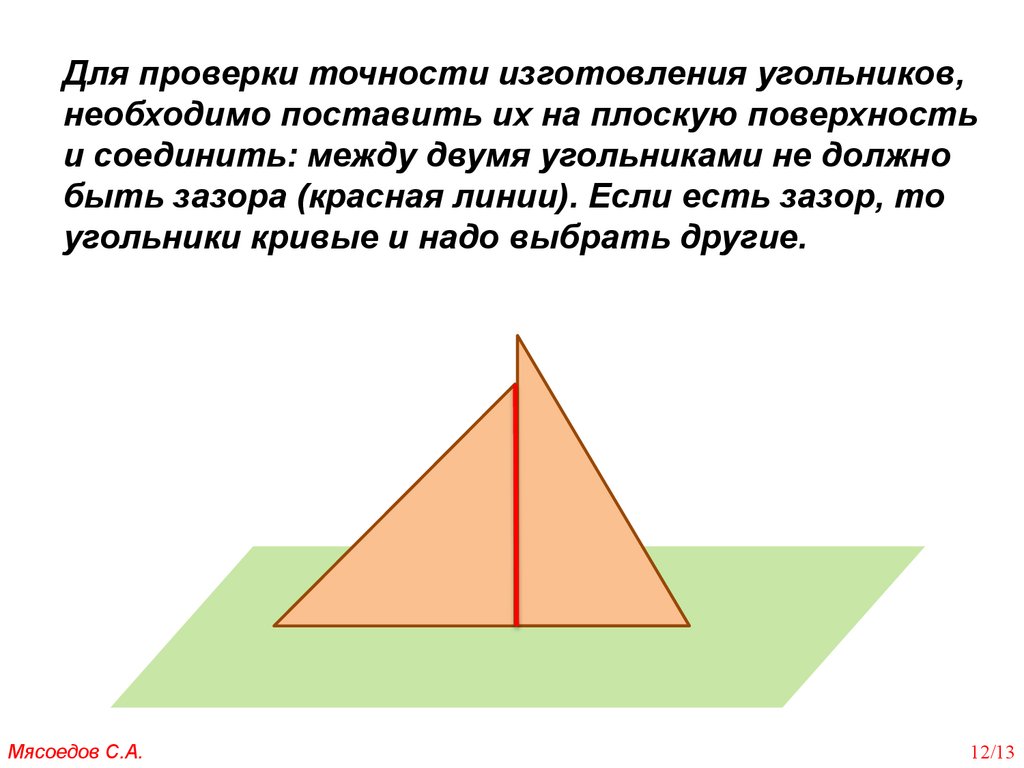

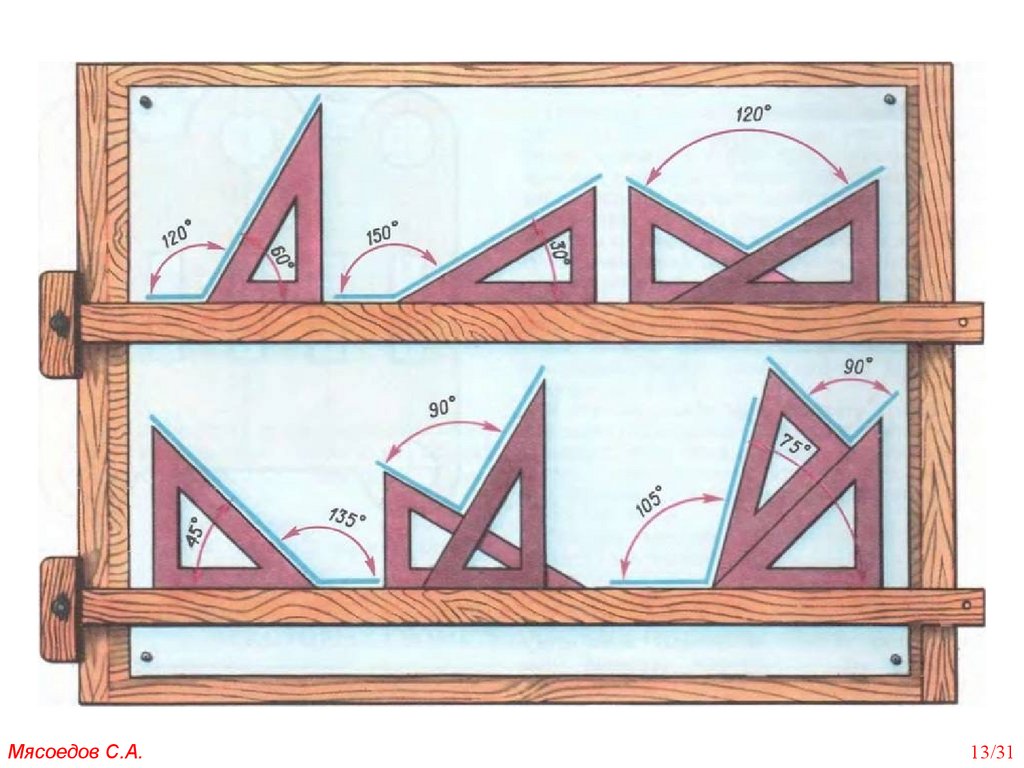

Для проверки точности изготовления угольников,
необходимо поставить их на плоскую поверхность
и соединить: между двумя угольниками не должно
быть зазора (красная линии). Если есть зазор, то
угольники кривые и надо выбрать другие.
Мясоедов С.А.
12/13

13.

Мясоедов С.А.
13/31

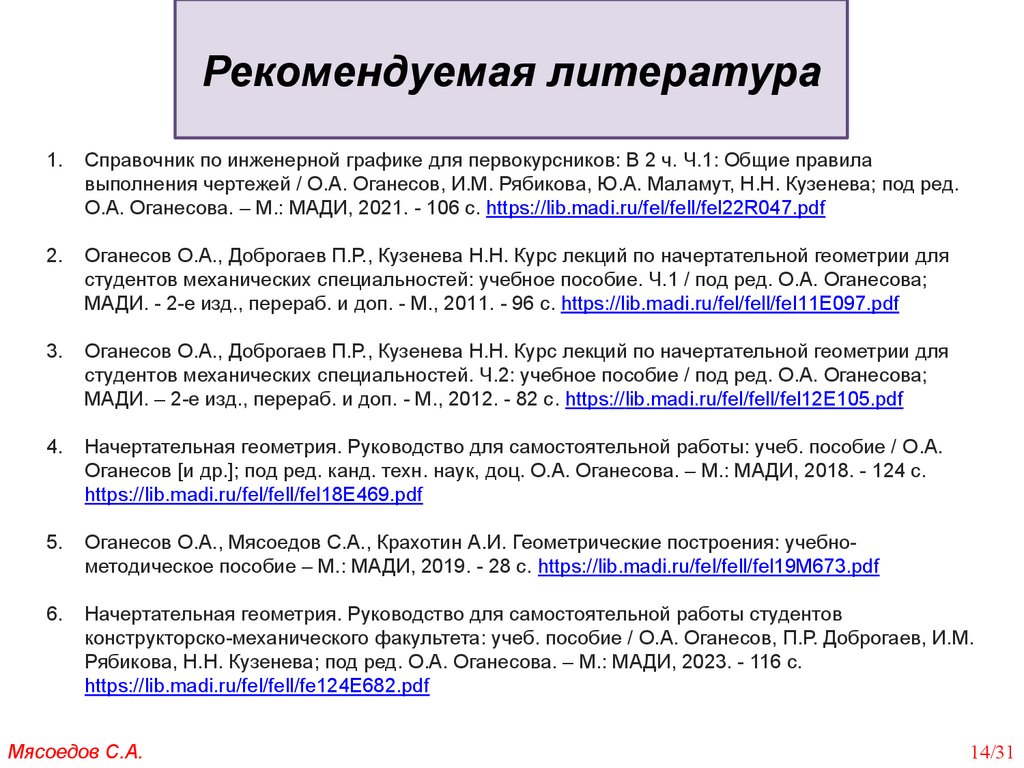

14. Рекомендуемая литература

1.
Справочник по инженерной графике для первокурсников: В 2 ч. Ч.1: Общие правила
выполнения чертежей / О.А. Оганесов, И.М. Рябикова, Ю.А. Маламут, Н.Н. Кузенева; под ред.
О.А. Оганесова. – М.: МАДИ, 2021. - 106 с. https://lib.madi.ru/fel/fell/fel22R047.pdf
2.
Оганесов О.А., Доброгаев П.Р., Кузенева Н.Н. Курс лекций по начертательной геометрии для
студентов механических специальностей: учебное пособие. Ч.1 / под ред. О.А. Оганесова;
МАДИ. - 2-е изд., перераб. и доп. - М., 2011. - 96 с. https://lib.madi.ru/fel/fell/fel11E097.pdf
3.
Оганесов О.А., Доброгаев П.Р., Кузенева Н.Н. Курс лекций по начертательной геометрии для
студентов механических специальностей. Ч.2: учебное пособие / под ред. О.А. Оганесова;
МАДИ. – 2-е изд., перераб. и доп. - М., 2012. - 82 с. https://lib.madi.ru/fel/fell/fel12E105.pdf
4.
Начертательная геометрия. Руководство для самостоятельной работы: учеб. пособие / О.А.
Оганесов [и др.]; под ред. канд. техн. наук, доц. О.А. Оганесова. – М.: МАДИ, 2018. - 124 с.
https://lib.madi.ru/fel/fell/fel18E469.pdf
5.
Оганесов О.А., Мясоедов С.А., Крахотин А.И. Геометрические построения: учебнометодическое пособие – М.: МАДИ, 2019. - 28 с. https://lib.madi.ru/fel/fell/fel19M673.pdf
6.
Начертательная геометрия. Руководство для самостоятельной работы студентов
конструкторско-механического факультета: учеб. пособие / О.А. Оганесов, П.Р. Доброгаев, И.М.
Рябикова, Н.Н. Кузенева; под ред. О.А. Оганесова. – М.: МАДИ, 2023. - 116 с.
https://lib.madi.ru/fel/fell/fe124E682.pdf
Мясоедов С.А.
14/31

15.

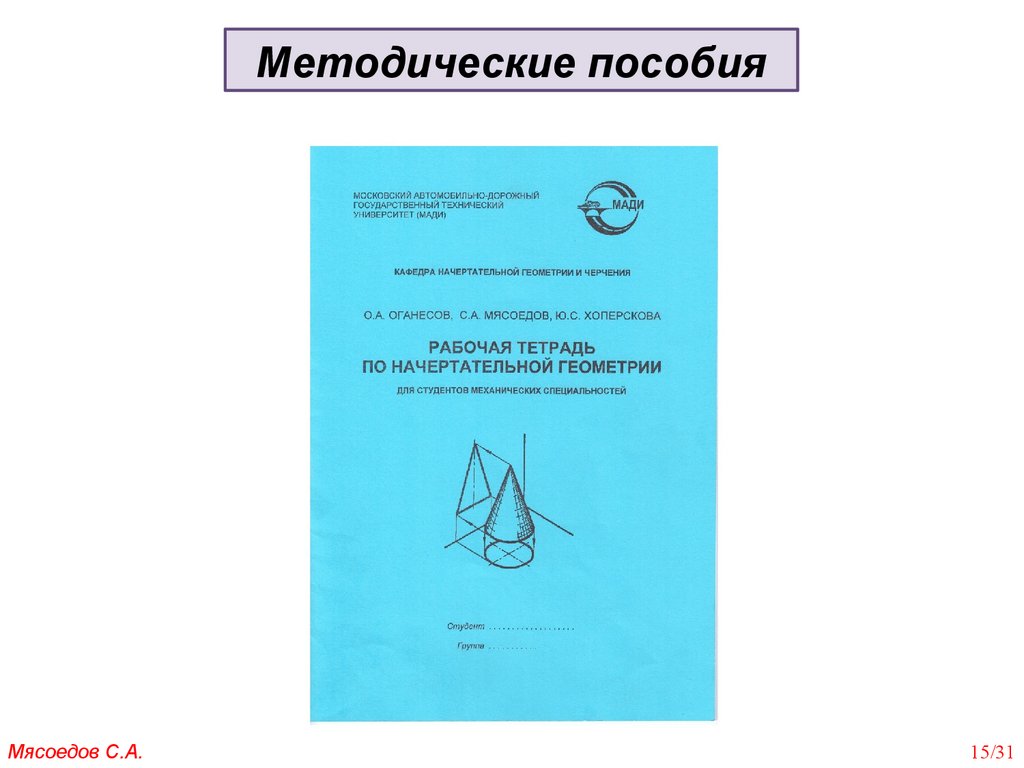

Методические пособия
Мясоедов С.А.
15/31

16.

Мясоедов С.А.
16/31

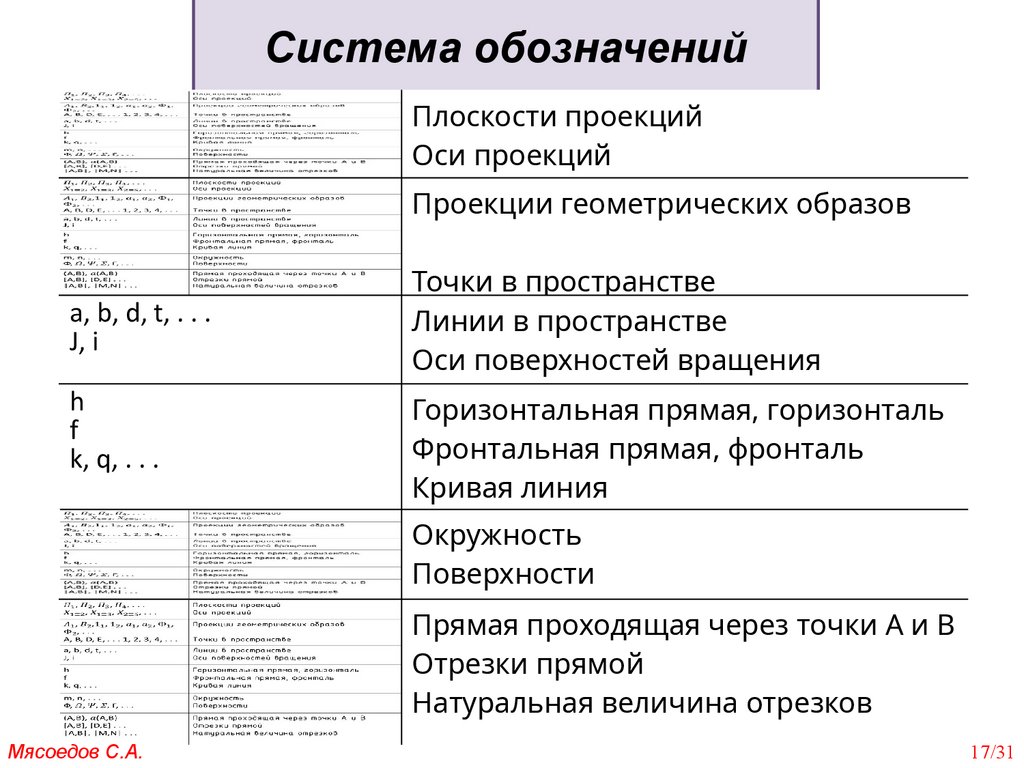

17. Система обозначений

Плоскости проекций
Оси проекций
Проекции геометрических образов
a, b, d, t, . . .
J, i
h
f
k, q, . . .
Точки в пространстве
Линии в пространстве
Оси поверхностей вращения
Горизонтальная прямая, горизонталь
Фронтальная прямая, фронталь
Кривая линия
Окружность
Поверхности
Прямая проходящая через точки A и B
Отрезки прямой
Натуральная величина отрезков
Мясоедов С.А.
17/31

18.

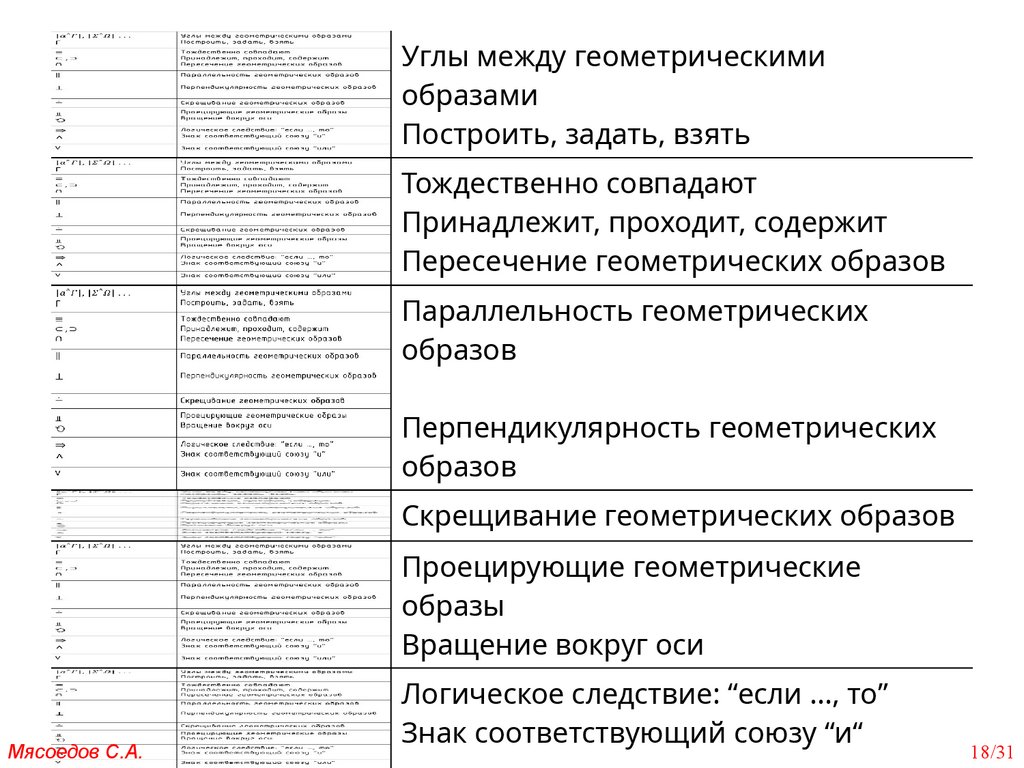

Углы между геометрическими
образами
Построить, задать, взять
Тождественно совпадают
Принадлежит, проходит, содержит
Пересечение геометрических образов
Параллельность геометрических
образов
Перпендикулярность геометрических
образов
Скрещивание геометрических образов
Проецирующие геометрические
образы
Вращение вокруг оси
Мясоедов С.А.
Логическое следствие: “если …, то”
Знак соответствующий союзу “и“
18/31

19.

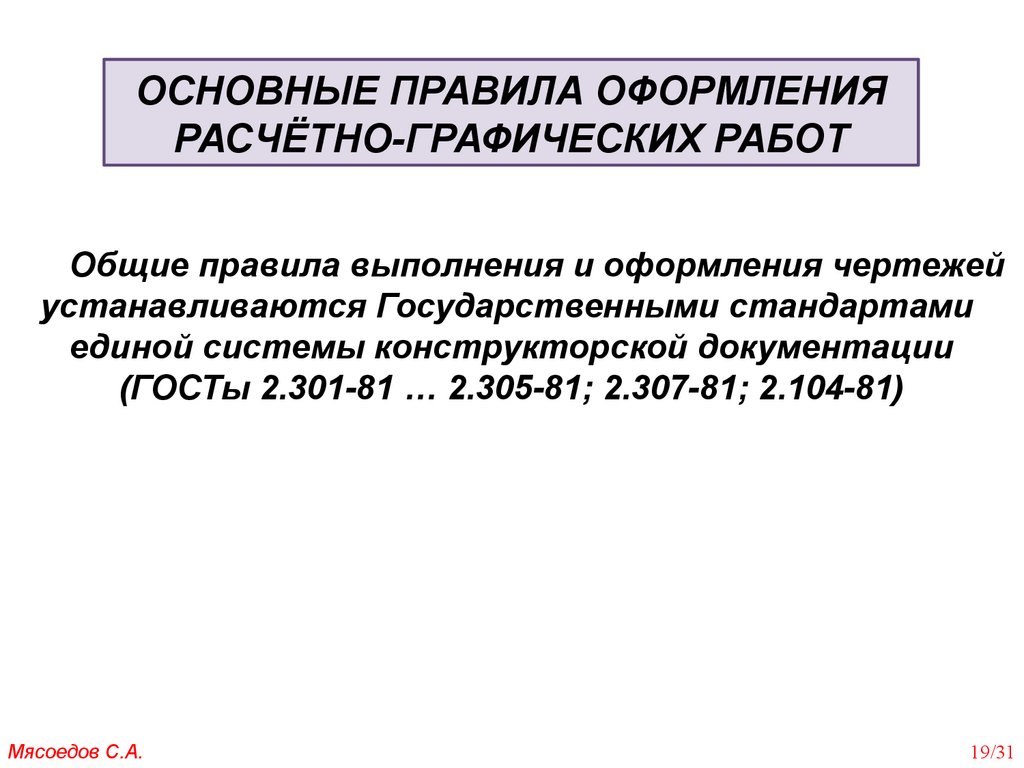

ОСНОВНЫЕ ПРАВИЛА ОФОРМЛЕНИЯ
РАСЧЁТНО-ГРАФИЧЕСКИХ РАБОТ
Общие правила выполнения и оформления чертежей
устанавливаются Государственными стандартами
единой системы конструкторской документации
(ГОСТы 2.301-81 … 2.305-81; 2.307-81; 2.104-81)
Мясоедов С.А.
19/31

20.

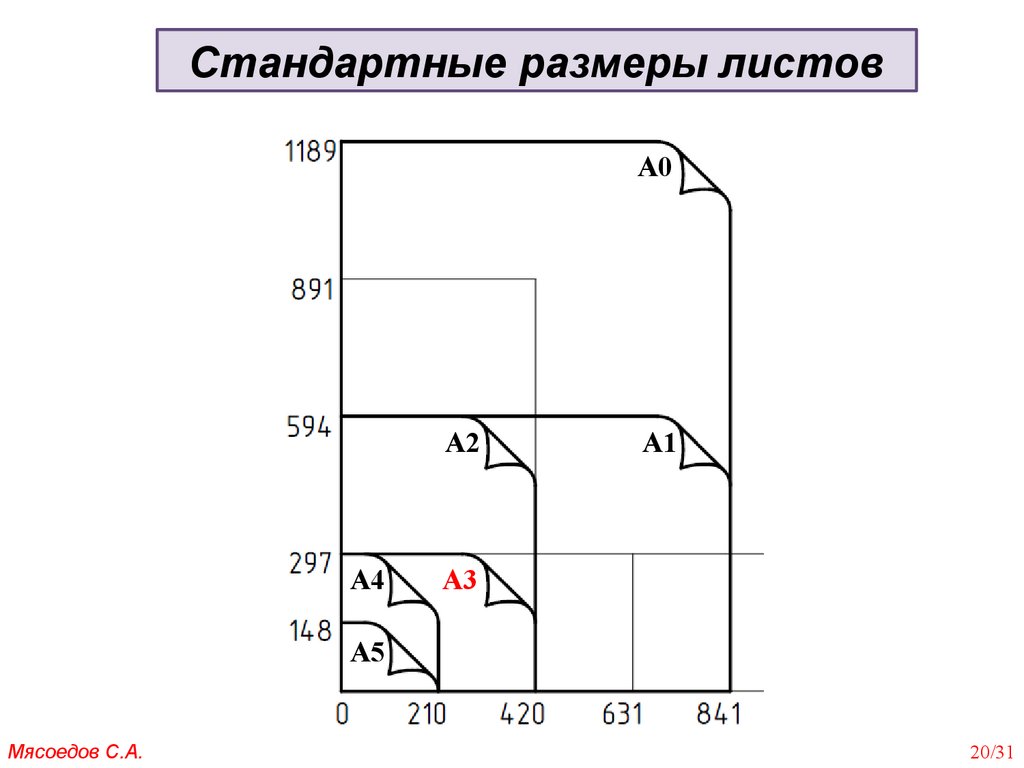

Стандартные размеры листов
А0
А2
А4
А1
А3
А5
Мясоедов С.А.
20/31

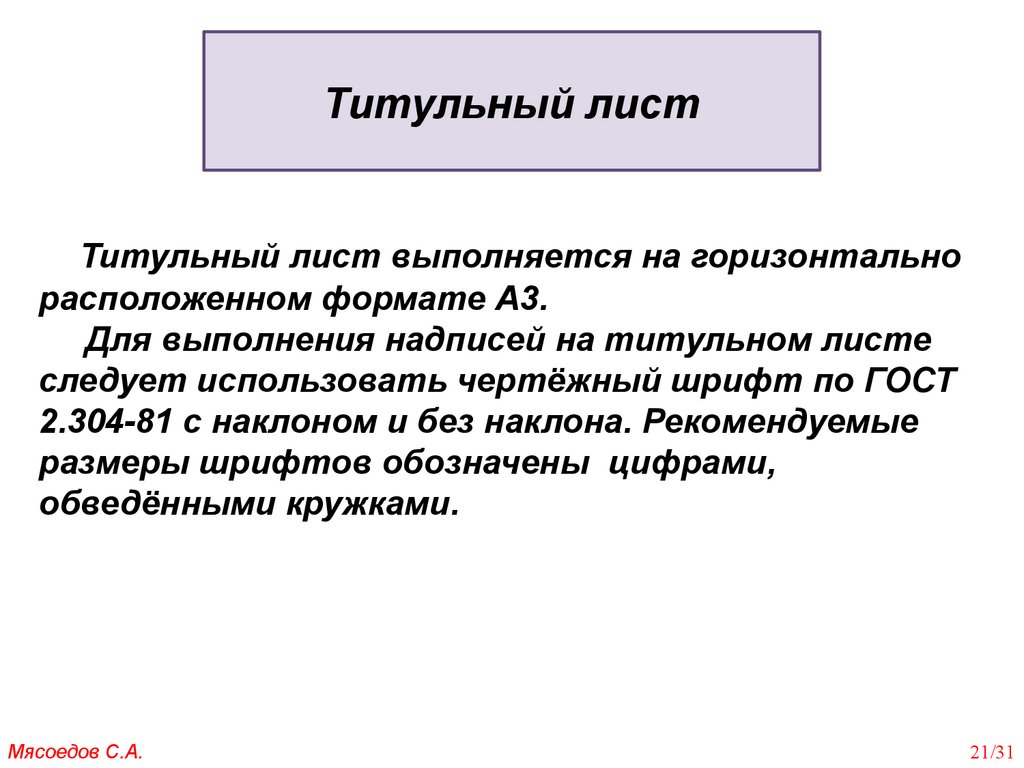

21. Титульный лист

Титульный лист выполняется на горизонтально
расположенном формате А3.
Для выполнения надписей на титульном листе
следует использовать чертёжный шрифт по ГОСТ
2.304-81 с наклоном и без наклона. Рекомендуемые
размеры шрифтов обозначены цифрами,
обведёнными кружками.
Мясоедов С.А.
21/31

22.

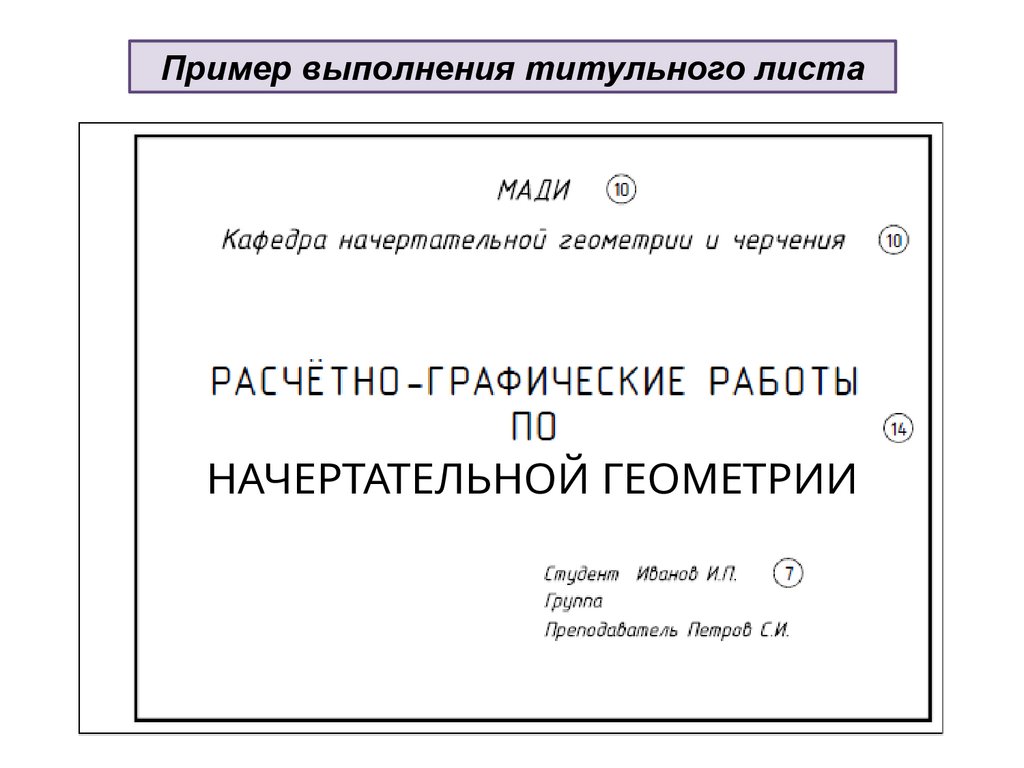

Пример выполнения титульного листа
НАЧЕРТАТЕЛЬНОЙ ГЕОМЕТРИИ

23.

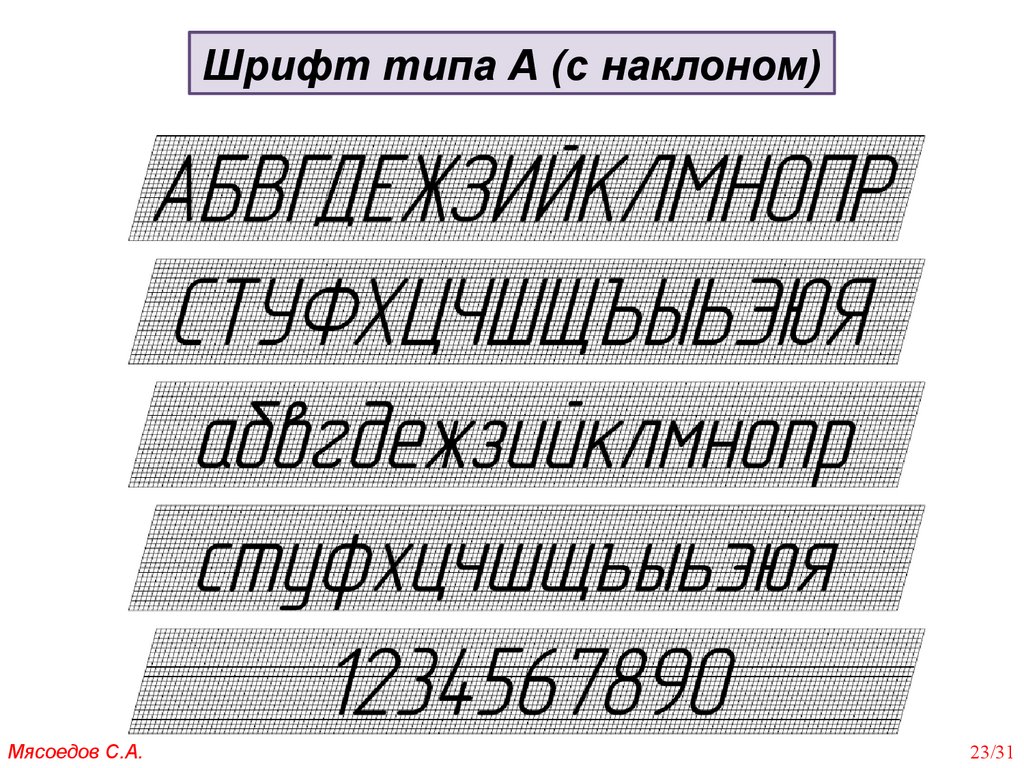

Шрифт типа А (с наклоном)
Мясоедов С.А.
23/31

24.

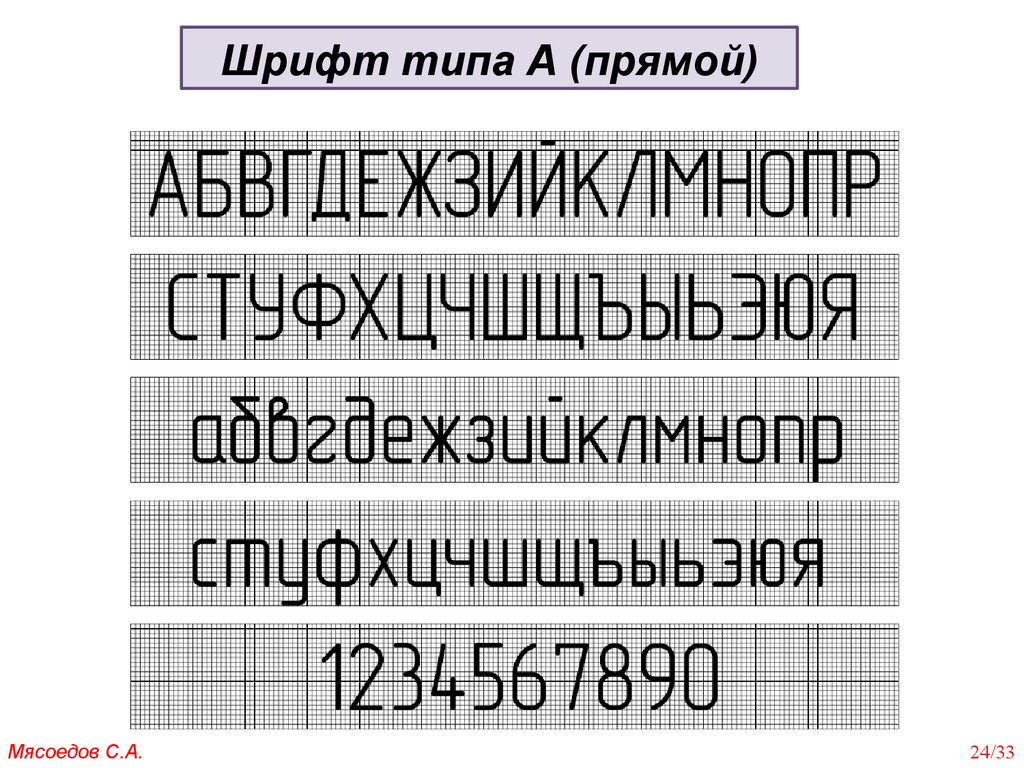

Шрифт типа А (прямой)
Мясоедов С.А.
24/33

25.

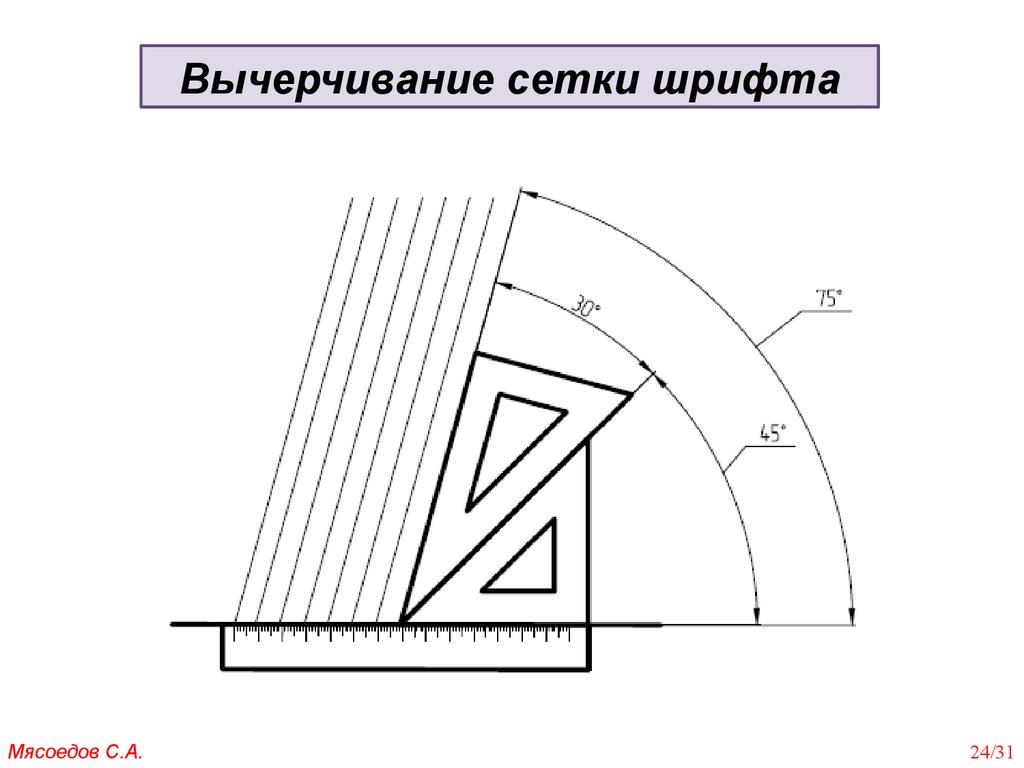

Вычерчивание сетки шрифта
Мясоедов С.А.
24/31

26.

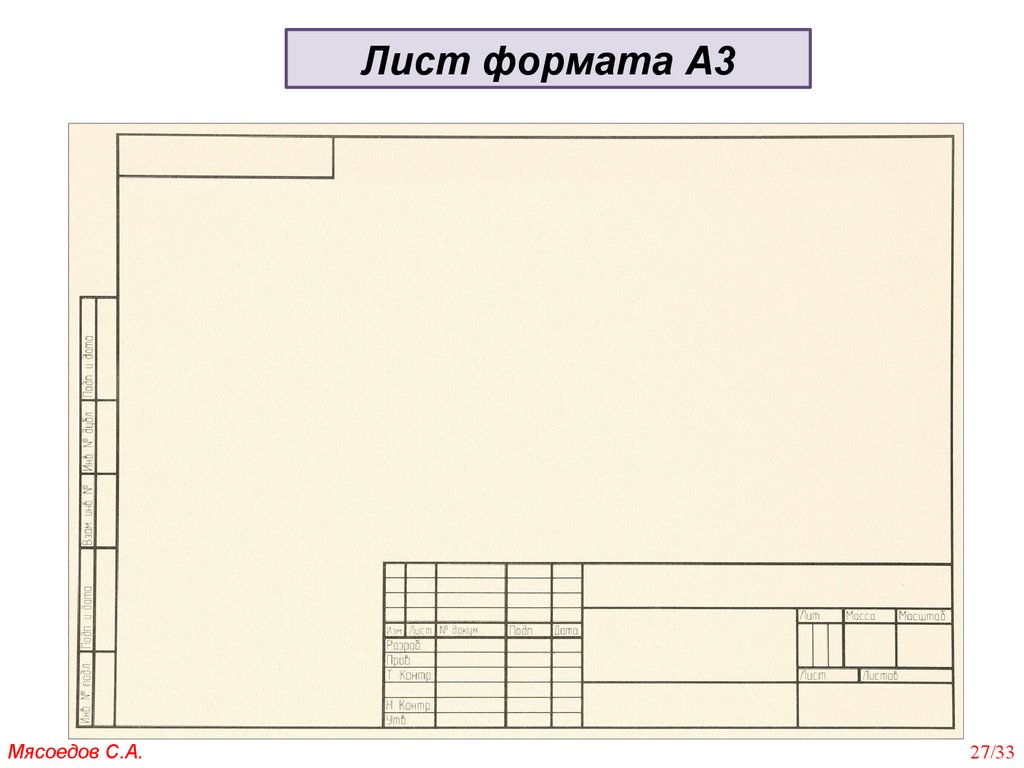

Лист формата А3
Мясоедов С.А.
27/33

27.

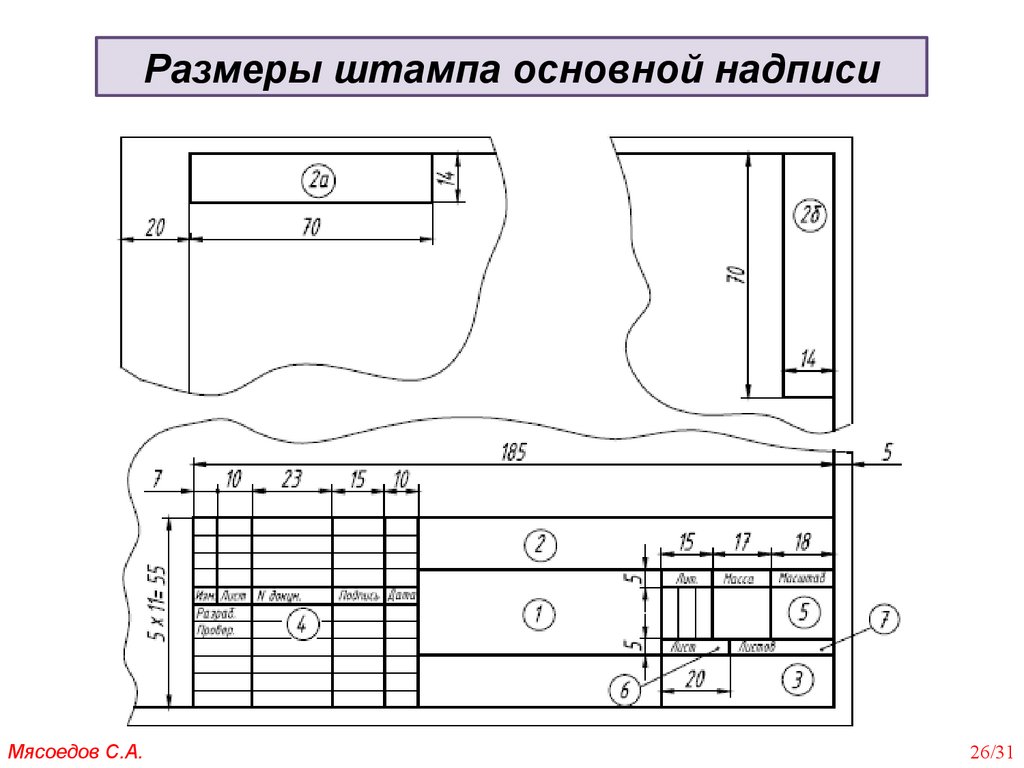

Размеры штампа основной надписи
Мясоедов С.А.
26/31

28.

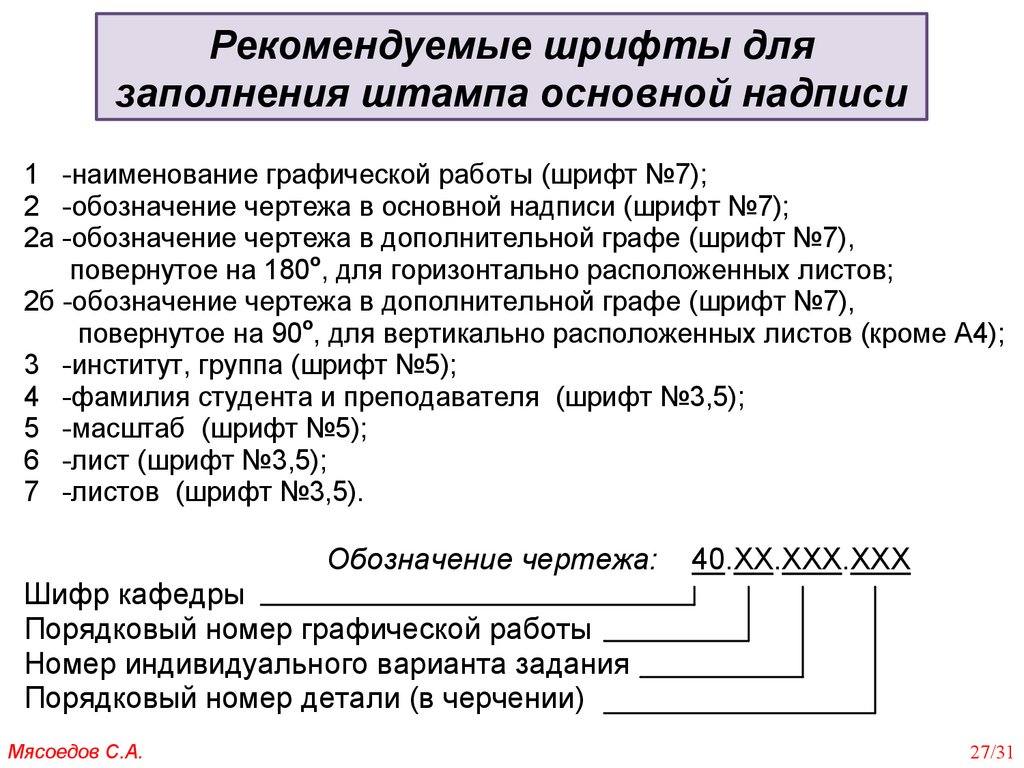

Рекомендуемые шрифты для
заполнения штампа основной надписи
1 -наименование графической работы (шрифт №7);
2 -обозначение чертежа в основной надписи (шрифт №7);
2а -обозначение чертежа в дополнительной графе (шрифт №7),
повернутое на 180о, для горизонтально расположенных листов;
2б -обозначение чертежа в дополнительной графе (шрифт №7),
повернутое на 90о, для вертикально расположенных листов (кроме А4);
3 -институт, группа (шрифт №5);
4 -фамилия студента и преподавателя (шрифт №3,5);
5 -масштаб (шрифт №5);
6 -лист (шрифт №3,5);
7 -листов (шрифт №3,5).
Обозначение чертежа:
40.ХХ.ХХХ.ХХХ
Шифр кафедры
Порядковый номер графической работы
Номер индивидуального варианта задания
Порядковый номер детали (в черчении)
Мясоедов С.А.
27/31

29.

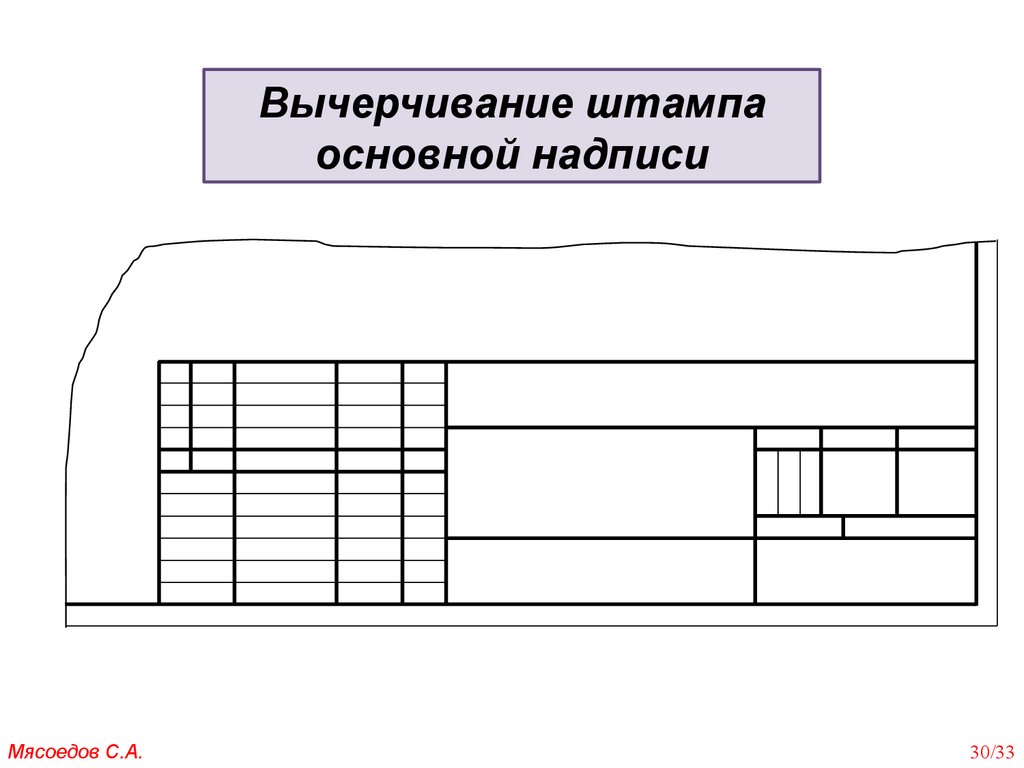

Вычерчивание штампа
основной надписи
Мясоедов С.А.
30/33

30.

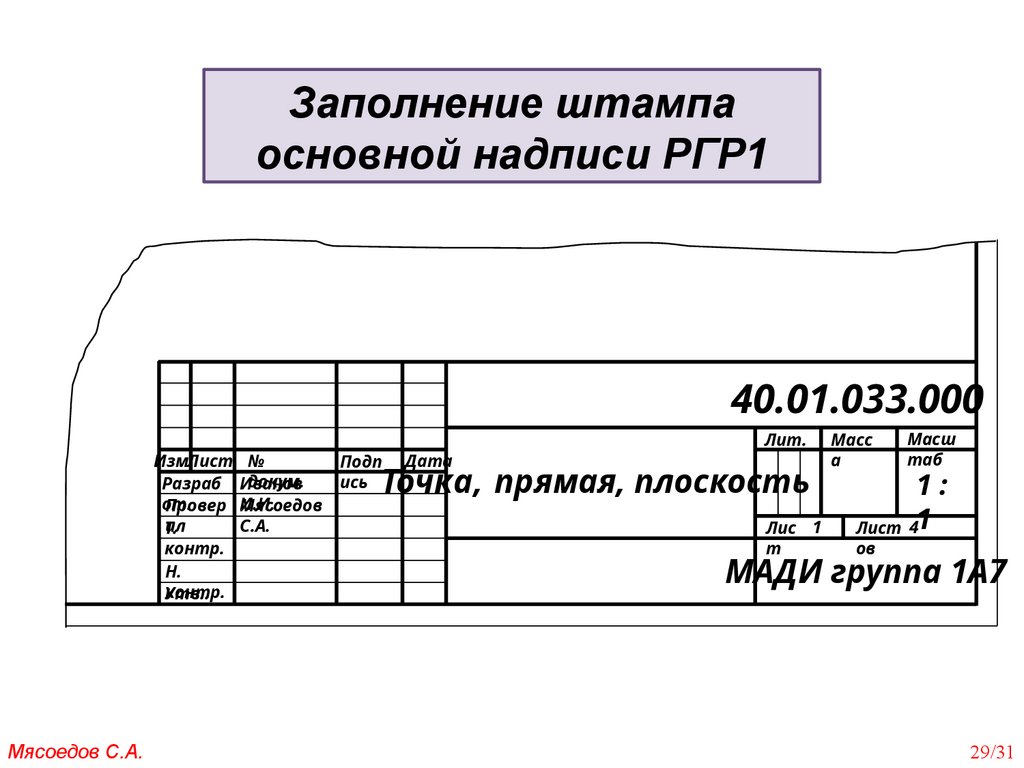

Заполнение штампа
основной надписи РГР1
40.01.033.000
Изм.Лист №
докум.
Разраб Иванов
от.
Мясоедов
Провер И.И.
С.А.
ил
Т.
контр.
Н.
контр.
Утв..
Мясоедов С.А.
Подп
ись
Дата
Лит.
Точка, прямая, плоскость
Лис 1
т
Масс
а
Масш
таб
1:
Лист 41
ов
МАДИ группа 1А7
29/31

31.

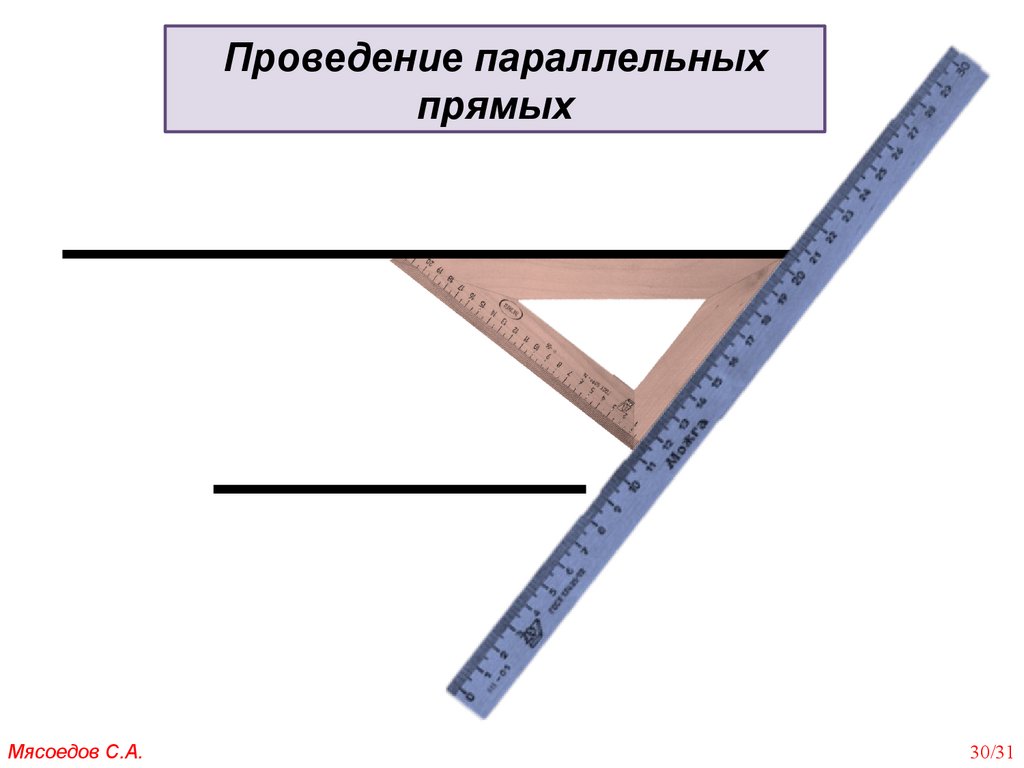

Проведение параллельных
прямых
Мясоедов С.А.
30/31

32.

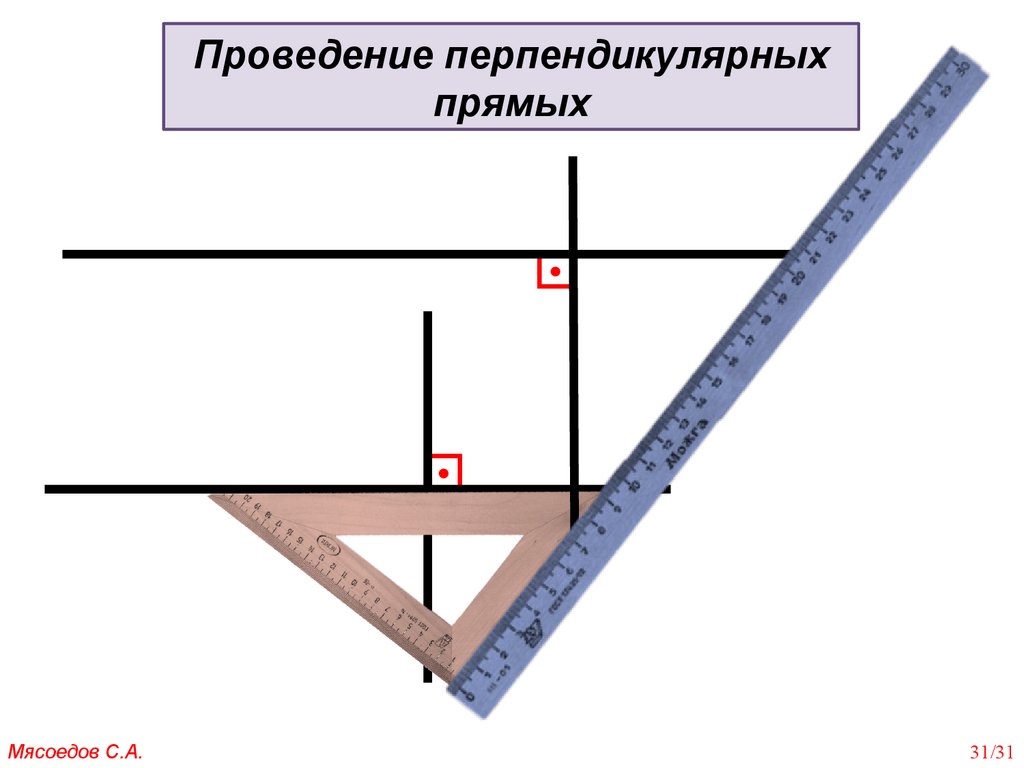

Проведение перпендикулярных
прямых
Мясоедов С.А.
31/31

33.

о
н
е
щ
е
р
п
Конецза
е
Практического
занятия
1
и
н
а
в
о
р
и
п
о
К
