cv04

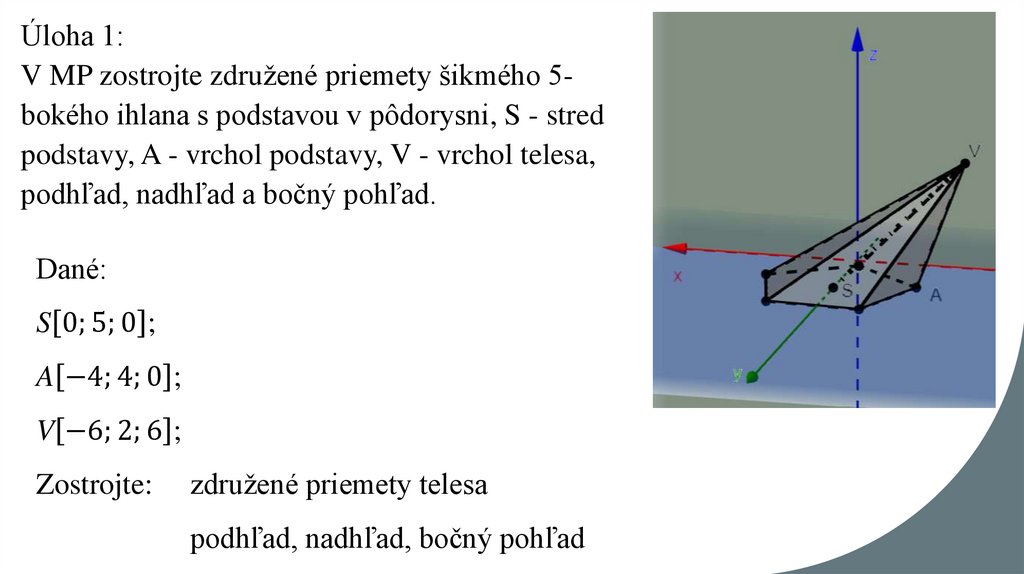

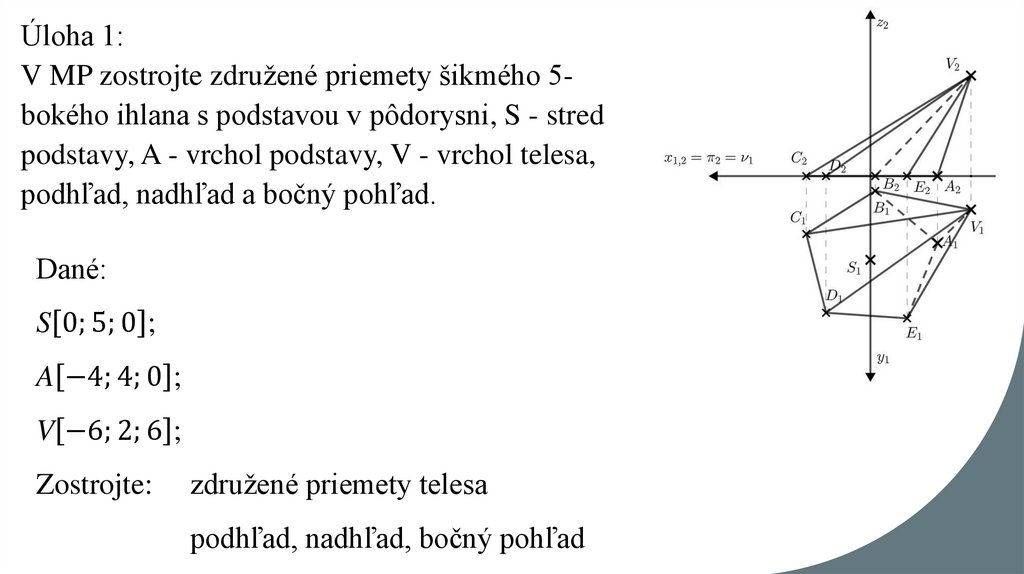

1. Úloha 1: V MP zostrojte združené priemety šikmého 5-bokého ihlana s podstavou v pôdorysni, S - stred podstavy, A - vrchol

Úloha 1:
V MP zostrojte združené priemety šikmého 5bokého ihlana s podstavou v pôdorysni, S - stred
podstavy, A - vrchol podstavy, V - vrchol telesa,
podhľad, nadhľad a bočný pohľad.
Dané:
S 0; 5; 0 ;
A −4; 4; 0 ;
V −6; 2; 6 ;
Zostrojte:
združené priemety telesa
podhľad, nadhľad, bočný pohľad

2. Úloha 1: V MP zostrojte združené priemety šikmého 5-bokého ihlana s podstavou v pôdorysni, S - stred podstavy, A - vrchol

Úloha 1:
V MP zostrojte združené priemety šikmého 5bokého ihlana s podstavou v pôdorysni, S - stred
podstavy, A - vrchol podstavy, V - vrchol telesa,
podhľad, nadhľad a bočný pohľad.
Dané:
S 0; 5; 0 ;
A −4; 4; 0 ;
V −6; 2; 6 ;
Zostrojte:
združené priemety telesa
podhľad, nadhľad, bočný pohľad

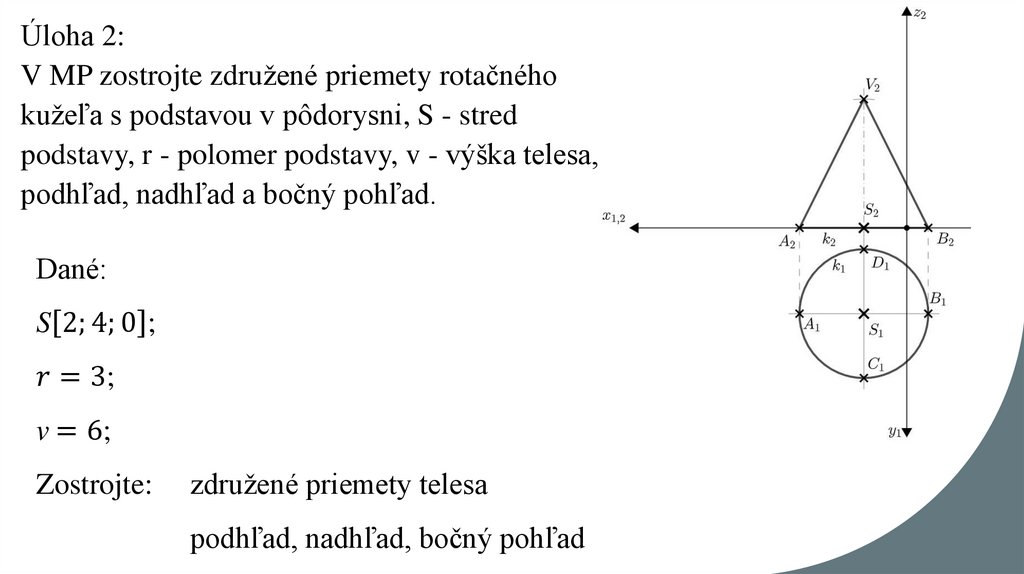

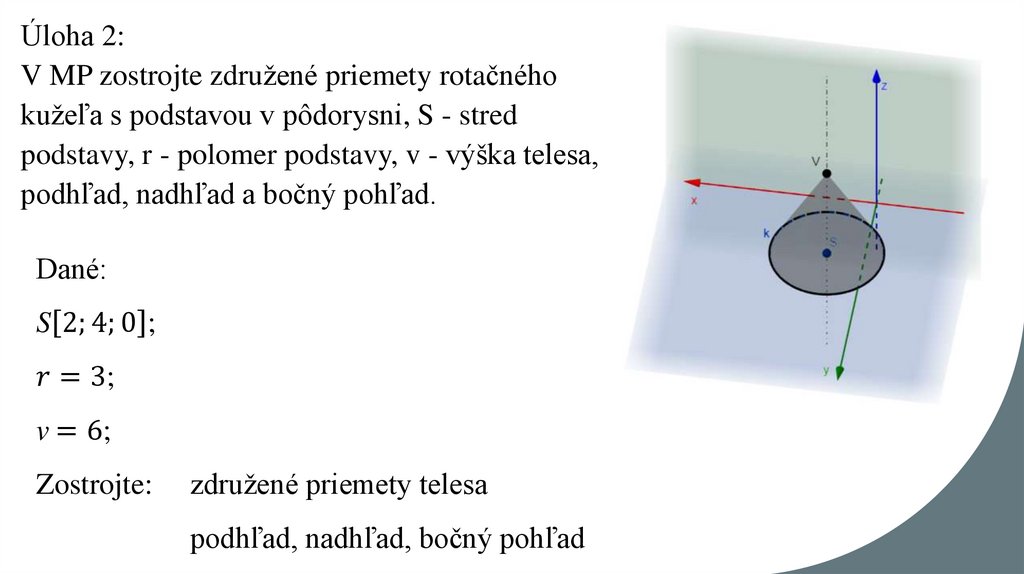

3. Úloha 2: V MP zostrojte združené priemety rotačného kužeľa s podstavou v pôdorysni, S - stred podstavy, r - polomer podstavy, v

- výška telesa,
podhľad, nadhľad a bočný pohľad.
Dané:
S 2; 4; 0 ;
