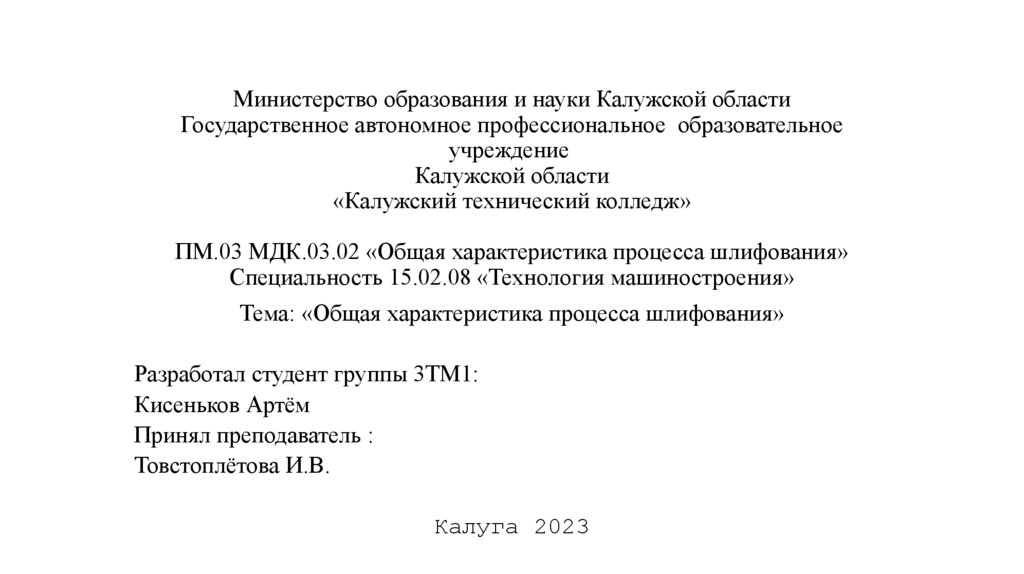

1. Министерство образования и науки Калужской области Государственное автономное профессиональное  образовательное учреждение

Министерство образования и науки Калужской области
Государственное автономное профессиональное образовательное
учреждение
Калужской области
«Калужский технический колледж»
ПМ.03 МДК.03.02 «Общая характеристика процесса шлифования»
Специальность 15.02.08 «Технология машиностроения»
Тема: «Общая характеристика процесса шлифования»
Разработал студент группы 3ТМ1:
Кисеньков Артём
Принял преподаватель :
Товстоплётова И.В.
Калуга 2023

2. Цели:

• Придавать необходимую степень гладкости.
• Уменьшать размеры на микроскопические значения, которые измеряются в
микрометрах (мкм).
• Устранять дефекты: неровности, окалину, царапины, неглубокие сколы,
трещины, выпуклости, остатки шлака, шероховатости.
• Сглаживать, незначительно закруглять чрезмерно острые углы, грани.
• Снижать силу трения. Это необходимо для подшипников, шестерёнок и
прочих элементов подвижных узлов и механизмов.

3.

• Основные понятия и определения.

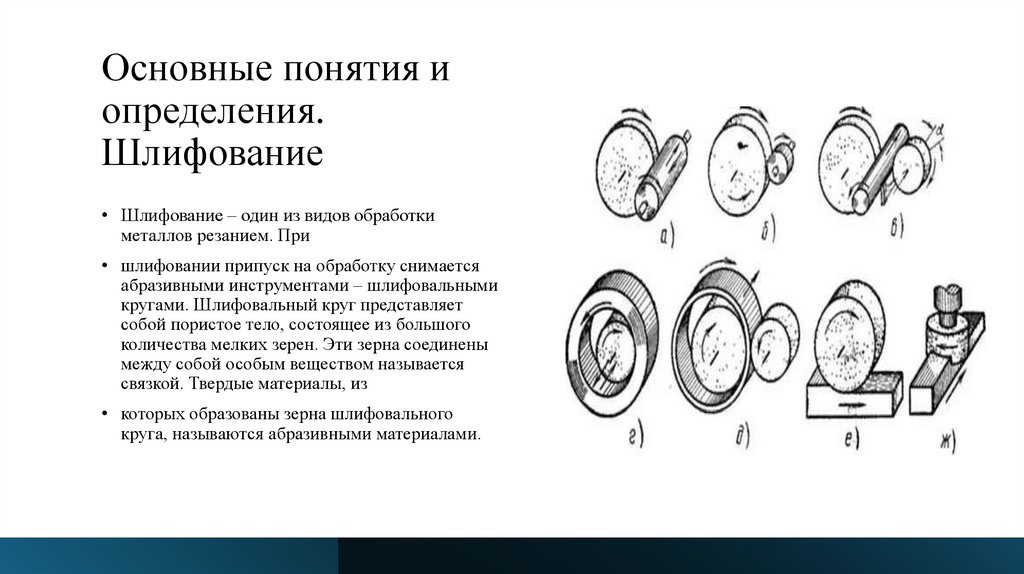

4. Основные понятия и определения.  Шлифование

Основные понятия и
определения.
Шлифование
• Шлифование – один из видов обработки
металлов резанием. При
• шлифовании припуск на обработку снимается
абразивными инструментами – шлифовальными
кругами. Шлифовальный круг представляет
собой пористое тело, состоящее из большого
количества мелких зерен. Эти зерна соединены
между собой особым веществом называется
связкой. Твердые материалы, из
• которых образованы зерна шлифовального
круга, называются абразивными материалами.

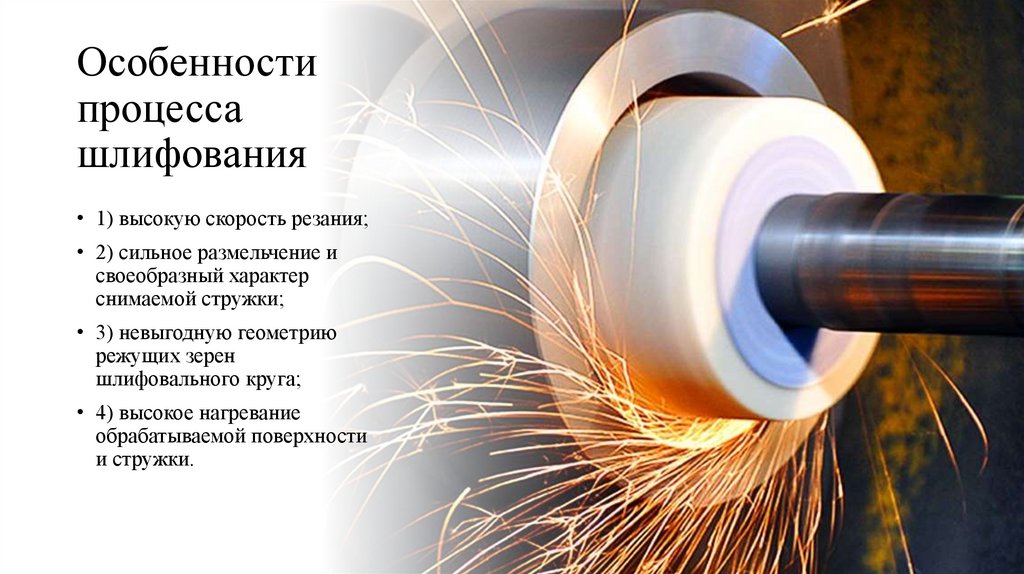

5. Особенности процесса шлифования

• 1) высокую скорость резания;
• 2) сильное размельчение и
своеобразный характер
снимаемой стружки;
• 3) невыгодную геометрию
режущих зерен
шлифовального круга;
• 4) высокое нагревание
обрабатываемой поверхности
и стружки.

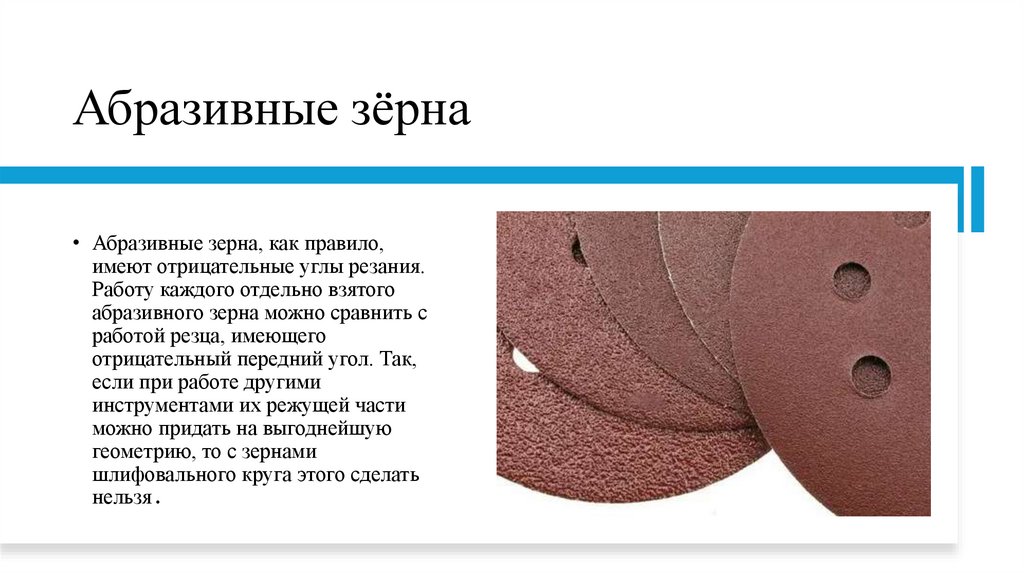

6. Абразивные зёрна

• Абразивные зерна, как правило,
имеют отрицательные углы резания.
Работу каждого отдельно взятого
абразивного зерна можно сравнить с
работой резца, имеющего
отрицательный передний угол. Так,
если при работе другими
инструментами их режущей части
можно придать на выгоднейшую
геометрию, то с зернами
шлифовального круга этого сделать
нельзя.

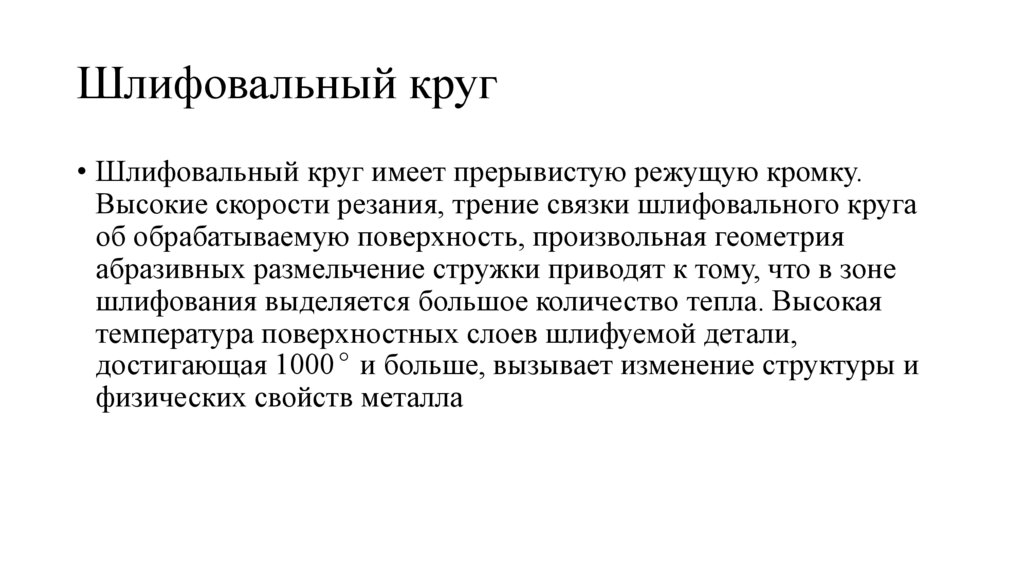

7. Шлифовальный круг

• Шлифовальный круг имеет прерывистую режущую кромку.
Высокие скорости резания, трение связки шлифовального круга
об обрабатываемую поверхность, произвольная геометрия
абразивных размельчение стружки приводят к тому, что в зоне
шлифования выделяется большое количество тепла. Высокая
температура поверхностных слоев шлифуемой детали,
достигающая 1000° и больше, вызывает изменение структуры и
физических свойств металла

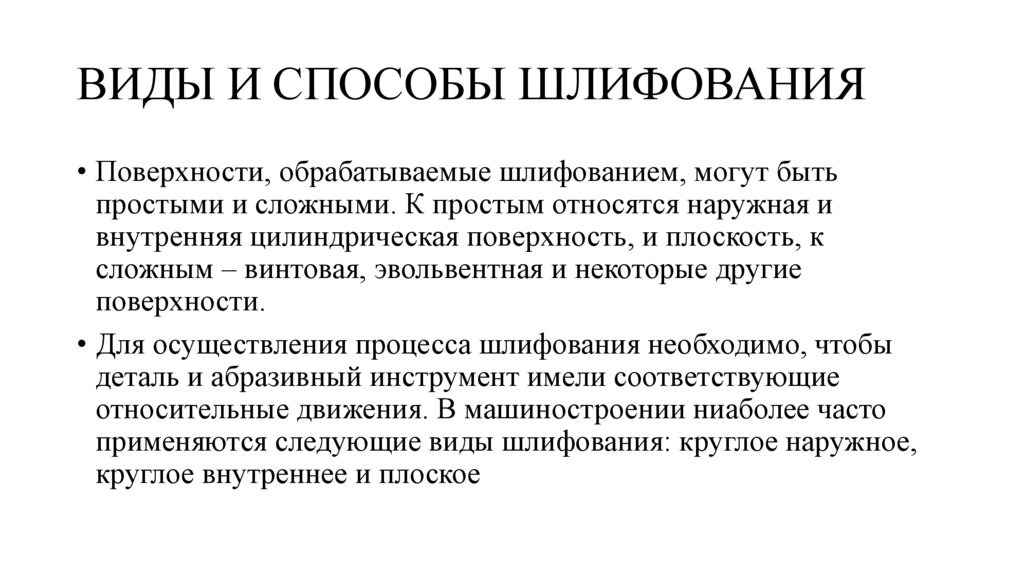

8. ВИДЫ И СПОСОБЫ ШЛИФОВАНИЯ

• Поверхности, обрабатываемые шлифованием, могут быть
простыми и сложными. К простым относятся наружная и
внутренняя цилиндрическая поверхность, и плоскость, к
сложным – винтовая, эвольвентная и некоторые другие
поверхности.
• Для осуществления процесса шлифования необходимо, чтобы
деталь и абразивный инструмент имели соответствующие
относительные движения. В машиностроении ниаболее часто
применяются следующие виды шлифования: круглое наружное,
круглое внутреннее и плоское

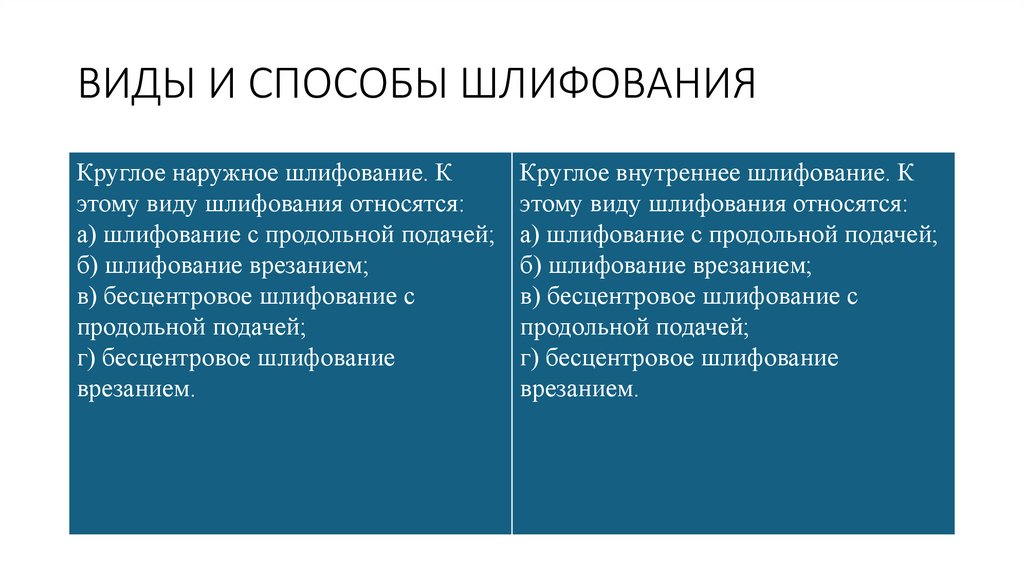

9. ВИДЫ И СПОСОБЫ ШЛИФОВАНИЯ

Круглое наружное шлифование. К
этому виду шлифования относятся:
а) шлифование с продольной подачей;
б) шлифование врезанием;
в) бесцентровое шлифование с
продольной подачей;
г) бесцентровое шлифование
врезанием.
Круглое внутреннее шлифование. К
этому виду шлифования относятся:
а) шлифование с продольной подачей;
б) шлифование врезанием;
в) бесцентровое шлифование с
продольной подачей;
г) бесцентровое шлифование
врезанием.

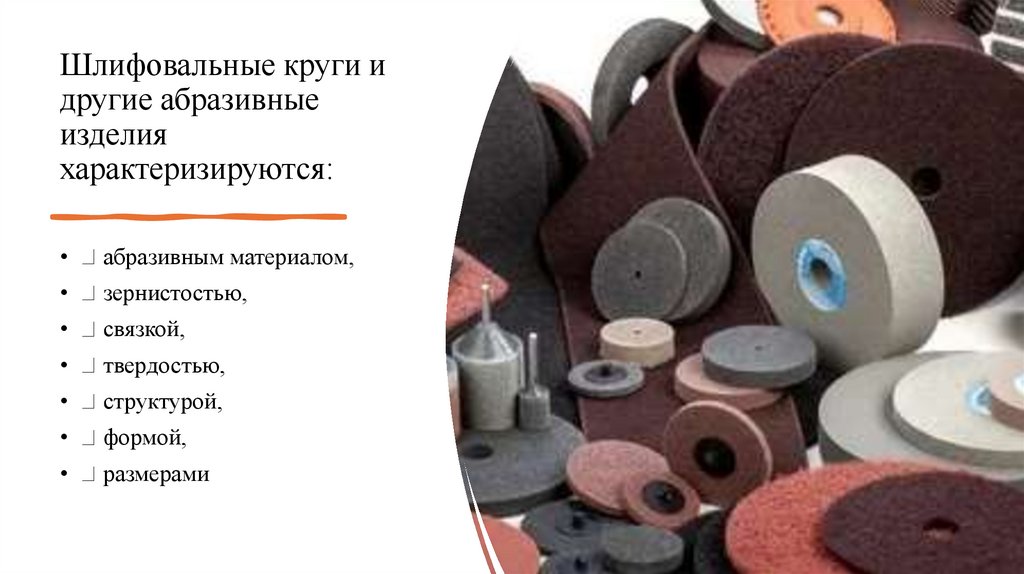

10. Шлифовальные круги и другие абразивные изделия характеризируются:

абразивным материалом,
зернистостью,
связкой,
твердостью,
структурой,
формой,
размерами

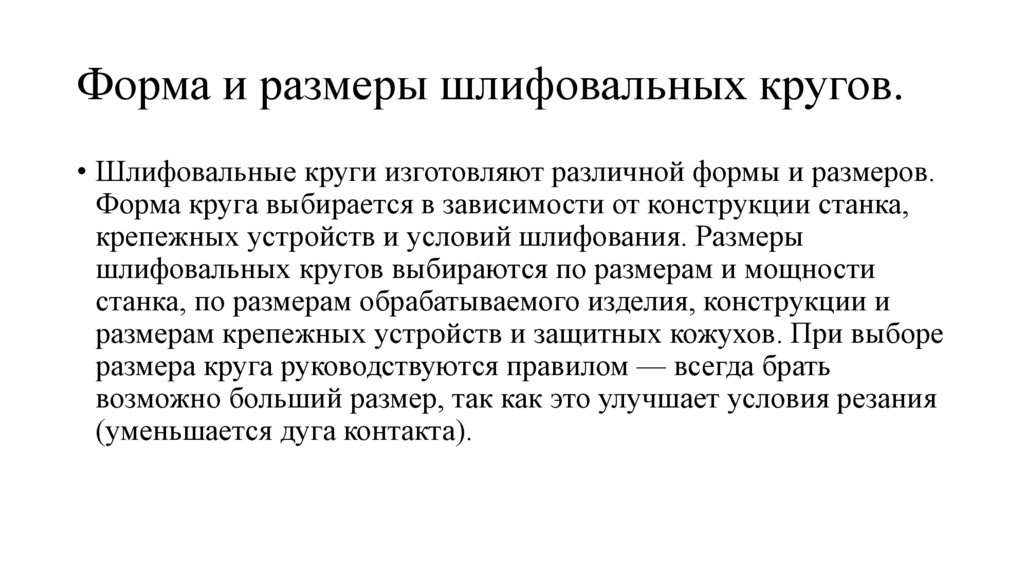

11. Форма и размеры шлифовальных кругов.

• Шлифовальные круги изготовляют различной формы и размеров.
Форма круга выбирается в зависимости от конструкции станка,
крепежных устройств и условий шлифования. Размеры
шлифовальных кругов выбираются по размерам и мощности
станка, по размерам обрабатываемого изделия, конструкции и
размерам крепежных устройств и защитных кожухов. При выборе
размера круга руководствуются правилом — всегда брать
возможно больший размер, так как это улучшает условия резания
(уменьшается дуга контакта).

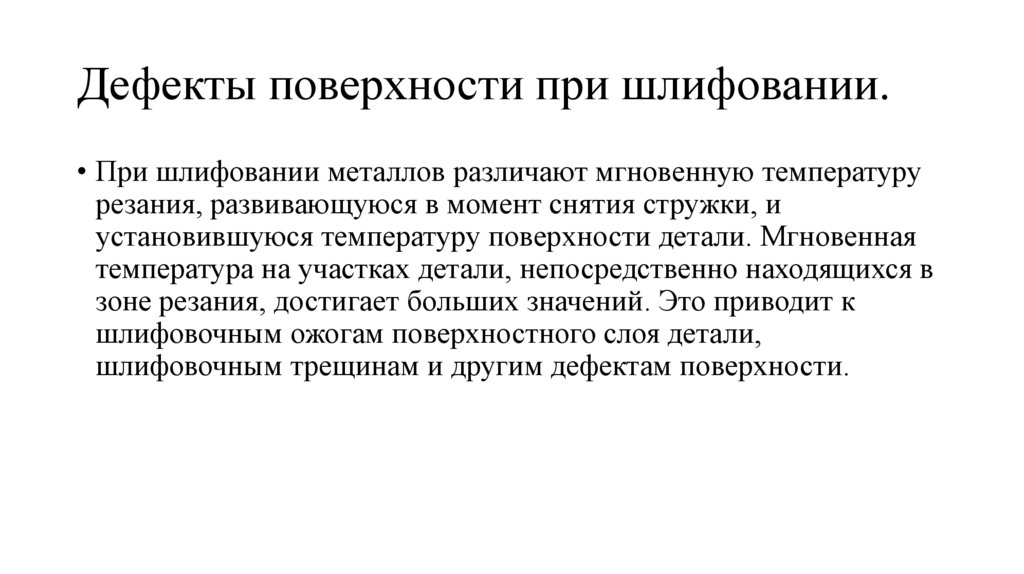

12. Дефекты поверхности при шлифовании.

• При шлифовании металлов различают мгновенную температуру
резания, развивающуюся в момент снятия стружки, и
установившуюся температуру поверхности детали. Мгновенная
температура на участках детали, непосредственно находящихся в
зоне резания, достигает больших значений. Это приводит к
шлифовочным ожогам поверхностного слоя детали,
шлифовочным трещинам и другим дефектам поверхности.

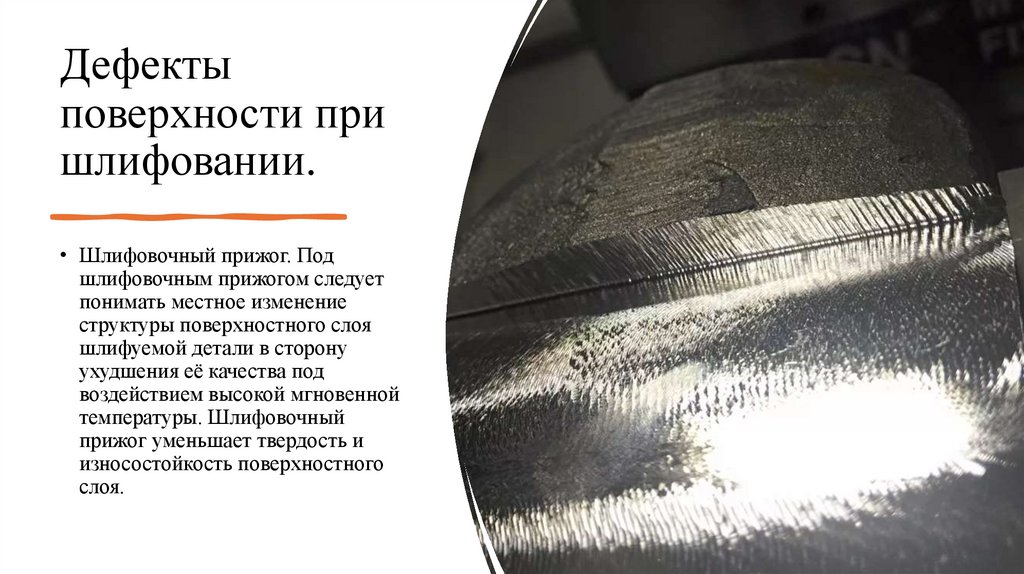

13. Дефекты поверхности при шлифовании.

• Шлифовочный прижог. Под
шлифовочным прижогом следует
понимать местное изменение
структуры поверхностного слоя
шлифуемой детали в сторону
ухудшения её качества под
воздействием высокой мгновенной
температуры. Шлифовочный
прижог уменьшает твердость и
износостойкость поверхностного
слоя.

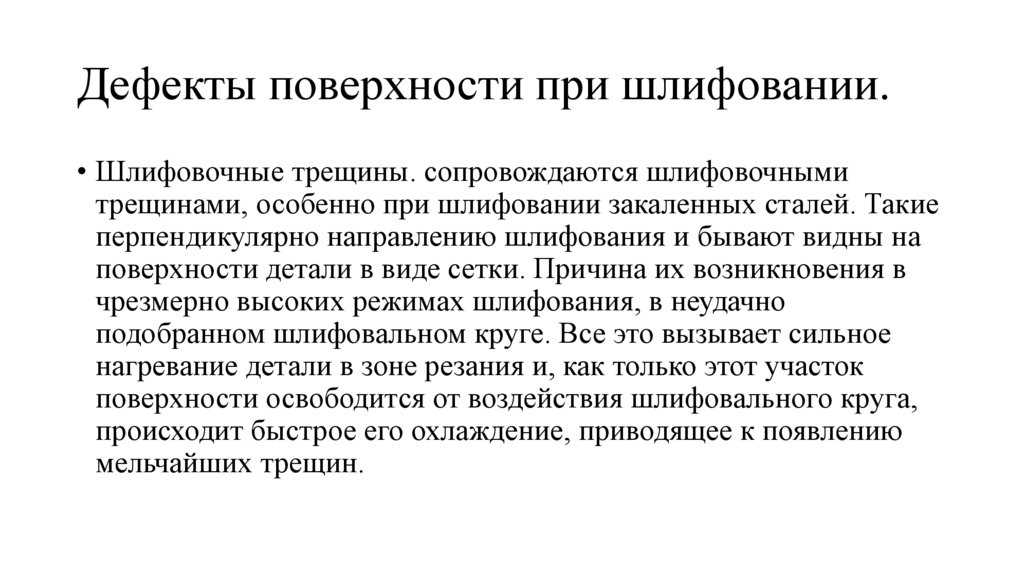

14. Дефекты поверхности при шлифовании.

• Шлифовочные трещины. сопровождаются шлифовочными
трещинами, особенно при шлифовании закаленных сталей. Такие
перпендикулярно направлению шлифования и бывают видны на
поверхности детали в виде сетки. Причина их возникновения в
чрезмерно высоких режимах шлифования, в неудачно
подобранном шлифовальном круге. Все это вызывает сильное
нагревание детали в зоне резания и, как только этот участок
поверхности освободится от воздействия шлифовального круга,
происходит быстрое его охлаждение, приводящее к появлению
мельчайших трещин.

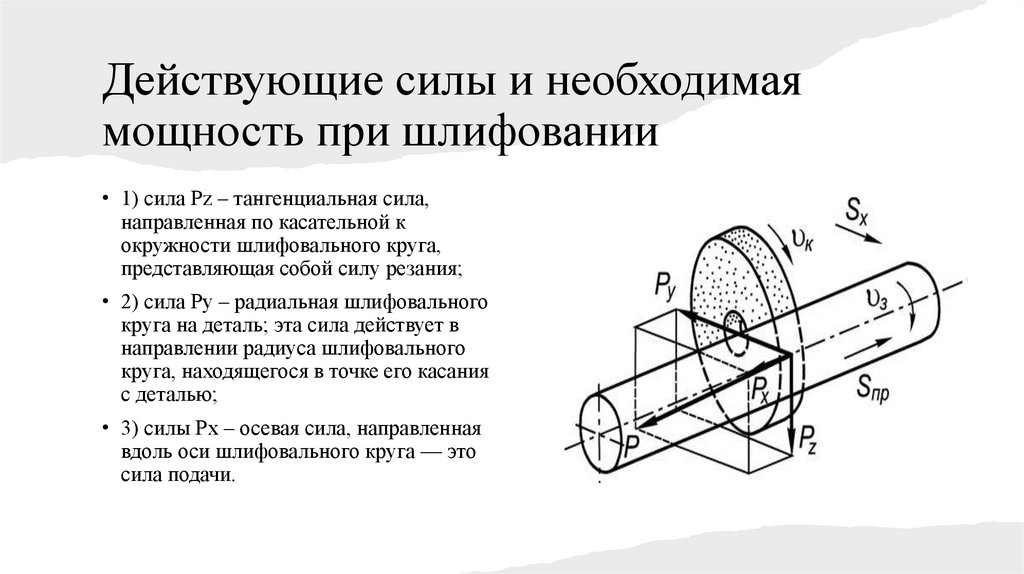

15. Действующие силы и необходимая мощность при шлифовании

• 1) сила Рz – тангенциальная сила,
направленная по касательной к
окружности шлифовального круга,
представляющая собой силу резания;
• 2) сила Рy – радиальная шлифовального
круга на деталь; эта сила действует в
направлении радиуса шлифовального
круга, находящегося в точке его касания
с деталью;
• 3) силы Рх – осевая сила, направленная
вдоль оси шлифовального круга — это
сила подачи.

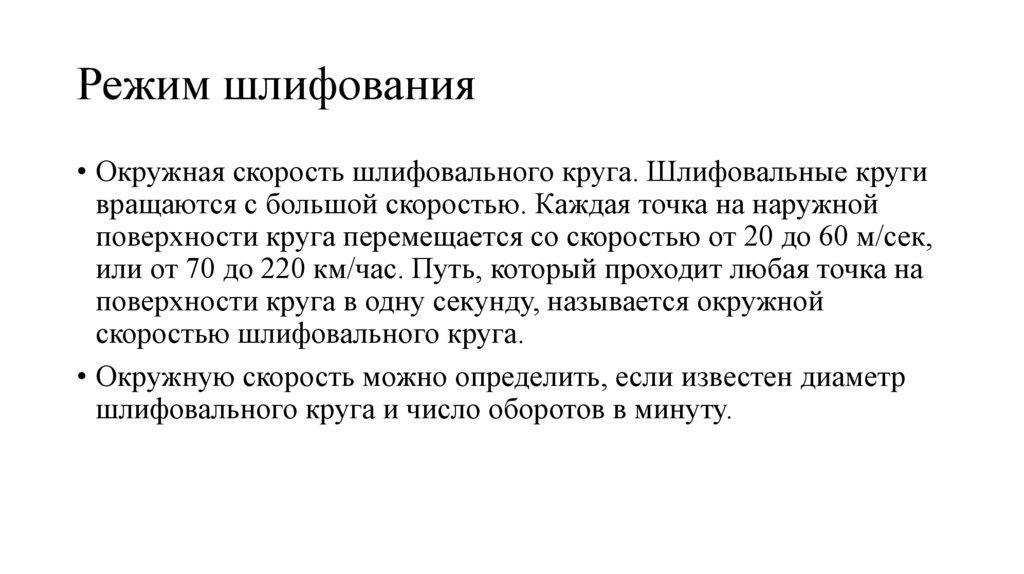

16. Режим шлифования

• Окружная скорость шлифовального круга. Шлифовальные круги
вращаются с большой скоростью. Каждая точка на наружной
поверхности круга перемещается со скоростью от 20 до 60 м/сек,
или от 70 до 220 км/час. Путь, который проходит любая точка на
поверхности круга в одну секунду, называется окружной
скоростью шлифовального круга.
• Окружную скорость можно определить, если известен диаметр
шлифовального круга и число оборотов в минуту.

17.

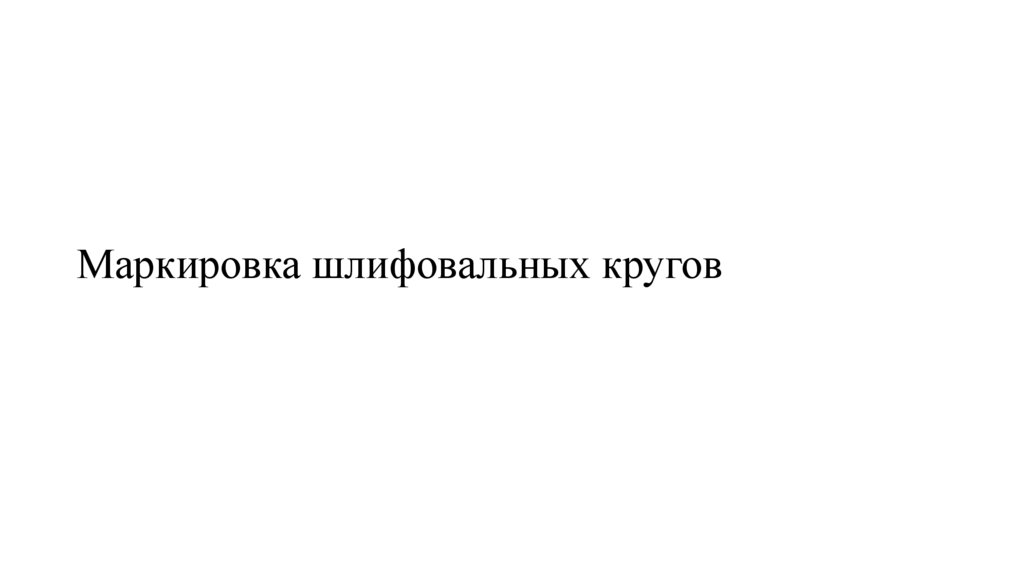

Маркировка шлифовальных кругов

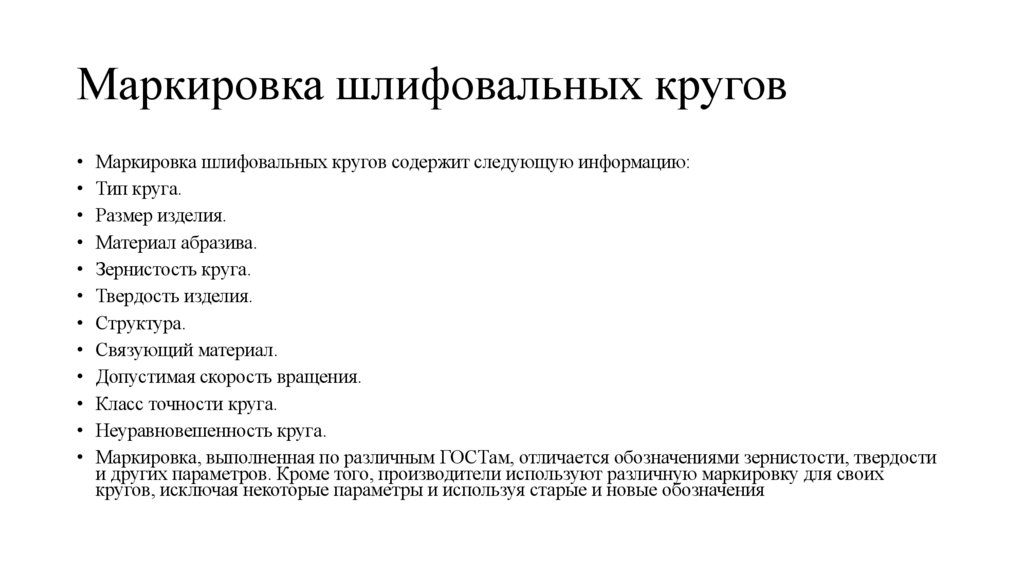

18. Маркировка шлифовальных кругов

• Маркировка шлифовальных кругов содержит следующую информацию:
• Тип круга.
• Размер изделия.
• Материал абразива.
• Зернистость круга.
• Твердость изделия.
• Структура.
• Связующий материал.
• Допустимая скорость вращения.
• Класс точности круга.
• Неуравновешенность круга.
• Маркировка, выполненная по различным ГОСТам, отличается обозначениями зернистости, твердости
и других параметров. Кроме того, производители используют различную маркировку для своих
кругов, исключая некоторые параметры и используя старые и новые обозначения

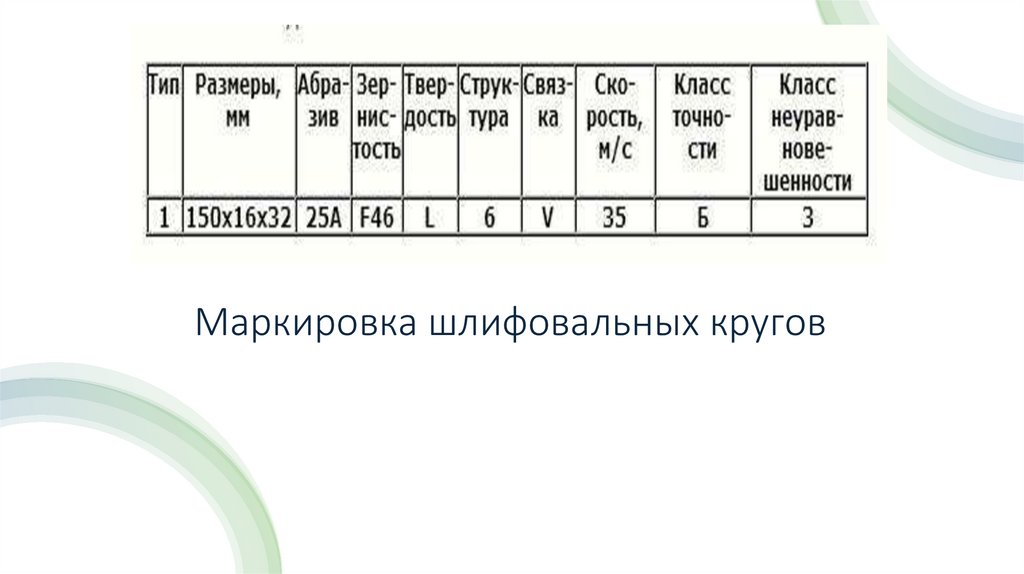

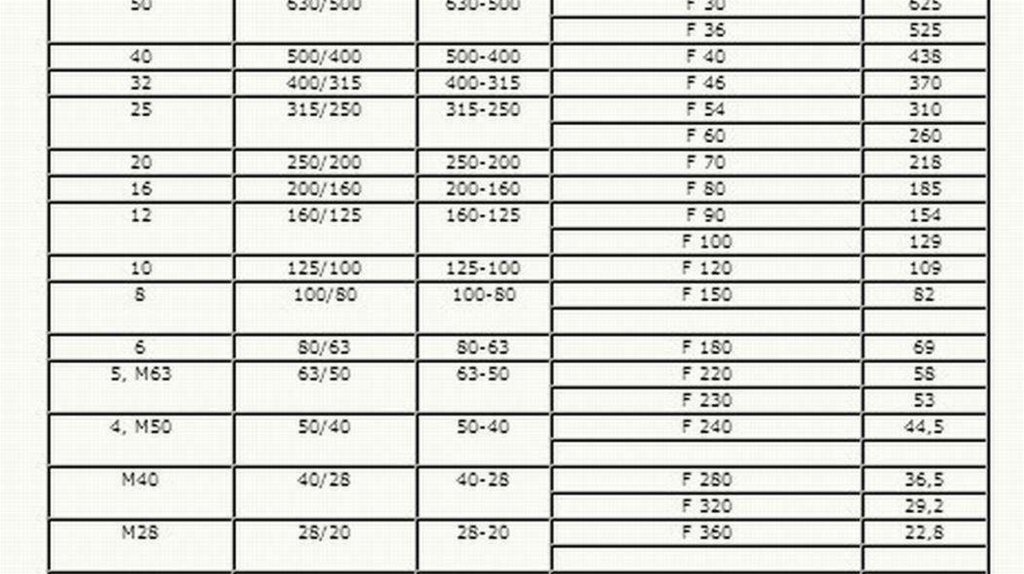

19. Маркировка шлифовальных кругов

20.

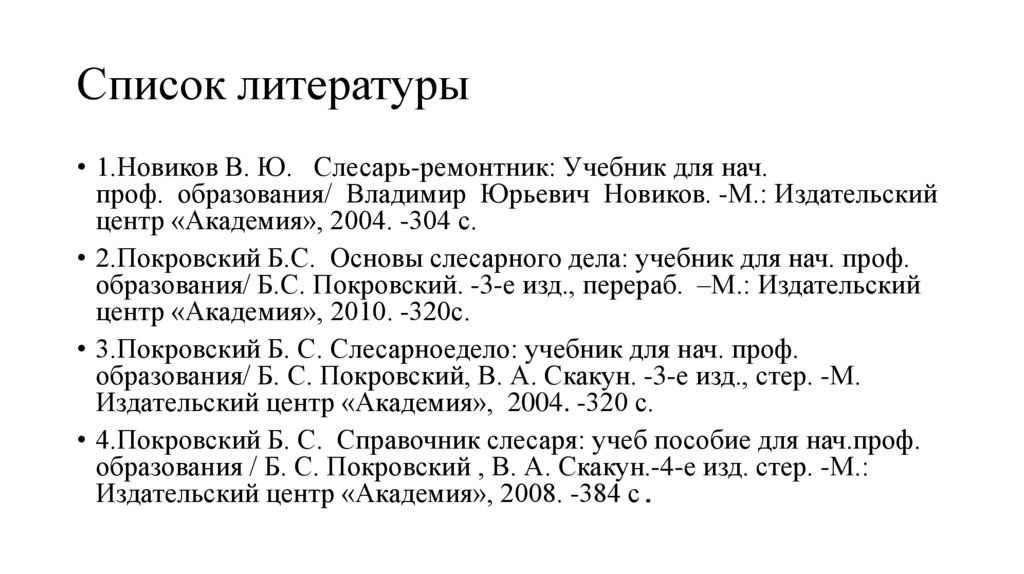

21. Список литературы

• 1.Новиков В. Ю. Слесарь-ремонтник: Учебник для нач.
проф. образования/ Владимир Юрьевич Новиков. -М.: Издательский
центр «Академия», 2004. -304 с.
• 2.Покровский Б.С. Основы слесарного дела: учебник для нач. проф.
образования/ Б.С. Покровский. -3-е изд., перераб. –М.: Издательский
центр «Академия», 2010. -320с.
• 3.Покровский Б. С. Слесарноедело: учебник для нач. проф.
образования/ Б. С. Покровский, В. А. Скакун. -3-е изд., стер. -М.
Издательский центр «Академия», 2004. -320 с.
• 4.Покровский Б. С. Справочник слесаря: учеб пособие для нач.проф.
образования / Б. С. Покровский , В. А. Скакун.-4-е изд. стер. -М.:
Издательский центр «Академия», 2008. -384 с.

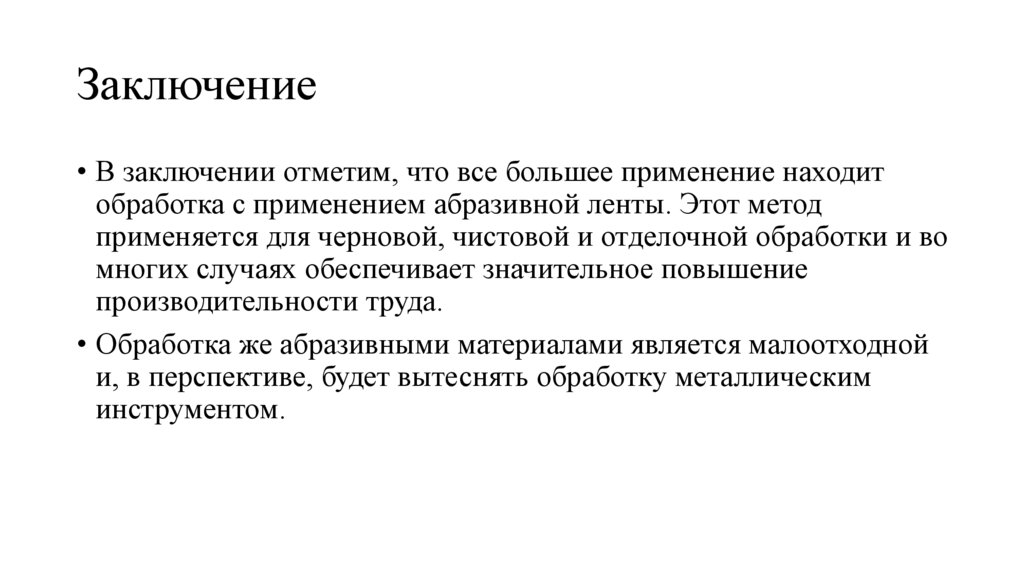

22. Заключение

• В заключении отметим, что все большее применение находит
обработка с применением абразивной ленты. Этот метод
применяется для черновой, чистовой и отделочной обработки и во
многих случаях обеспечивает значительное повышение
производительности труда.
• Обработка же абразивными материалами является малоотходной
и, в перспективе, будет вытеснять обработку металлическим
инструментом.
