ОЕ Л-1 курсант

1.

ОСНОВИ
ЕЛЕКТРОНІКИ
Тема 1
Пасивні елементи електричних кіл
Passive elementselectric circles
Лекція 1/1
РЕЗИСТОРИ ТА КОНДЕНСАТОРИ
RESISTORS AND CAPACITORS

2.

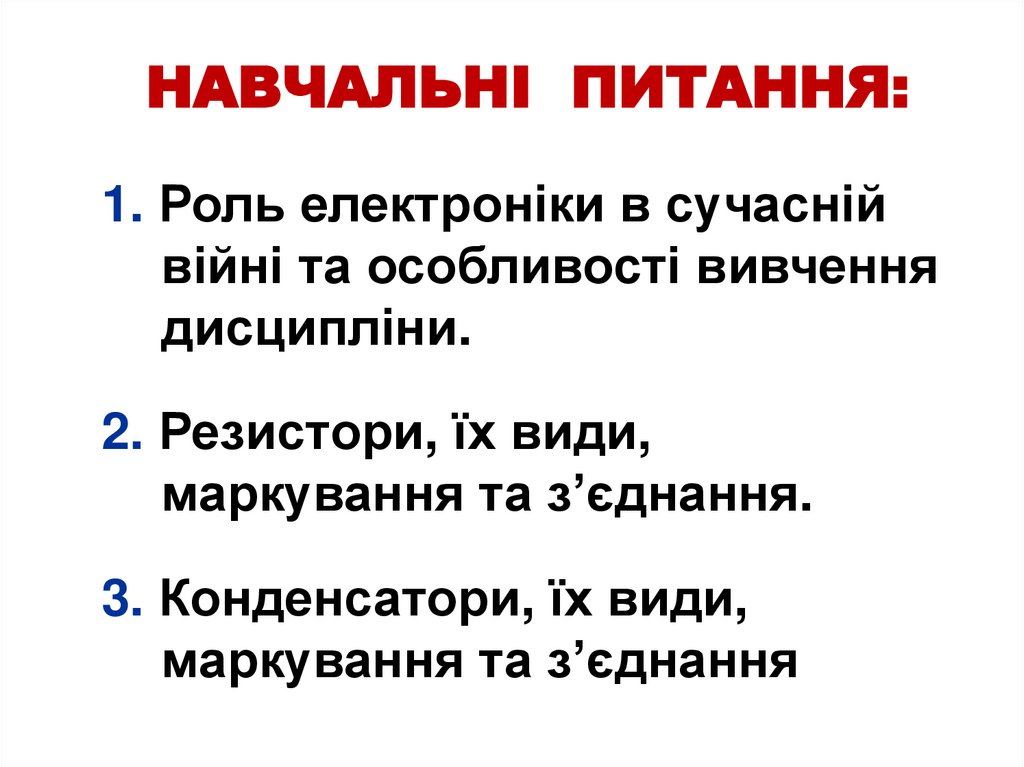

НАВЧАЛЬНІ ПИТАННЯ:
1. Роль електроніки в сучасній
війні та особливості вивчення
дисципліни.
2. Резистори, їх види,
маркування та з’єднання.

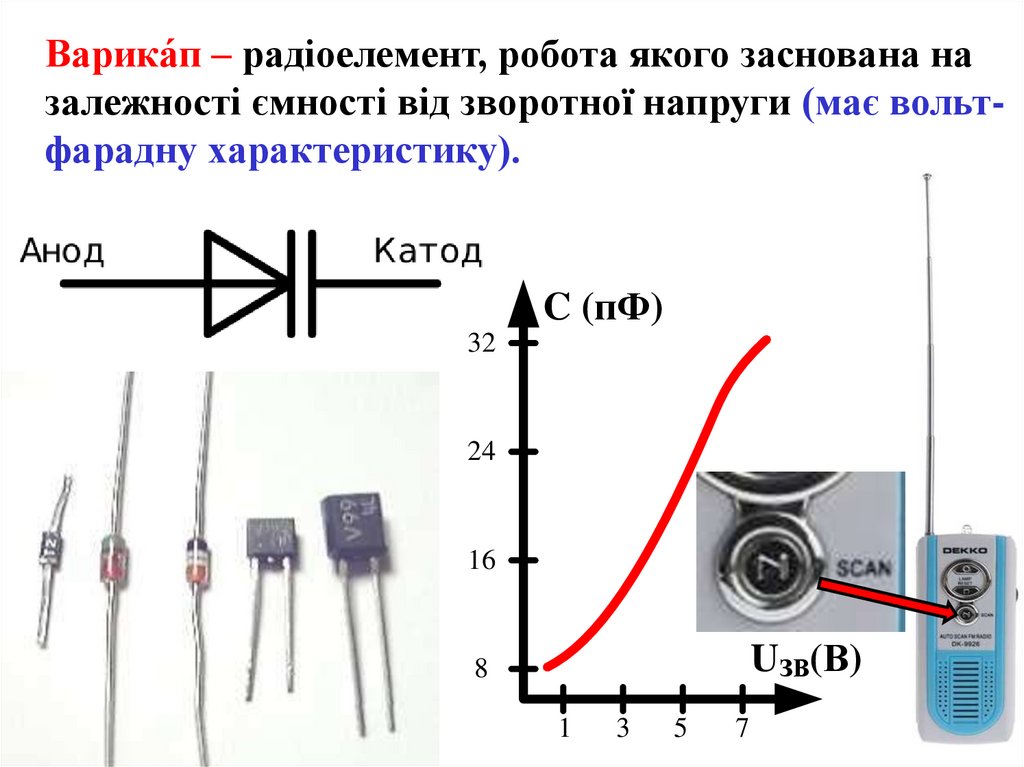

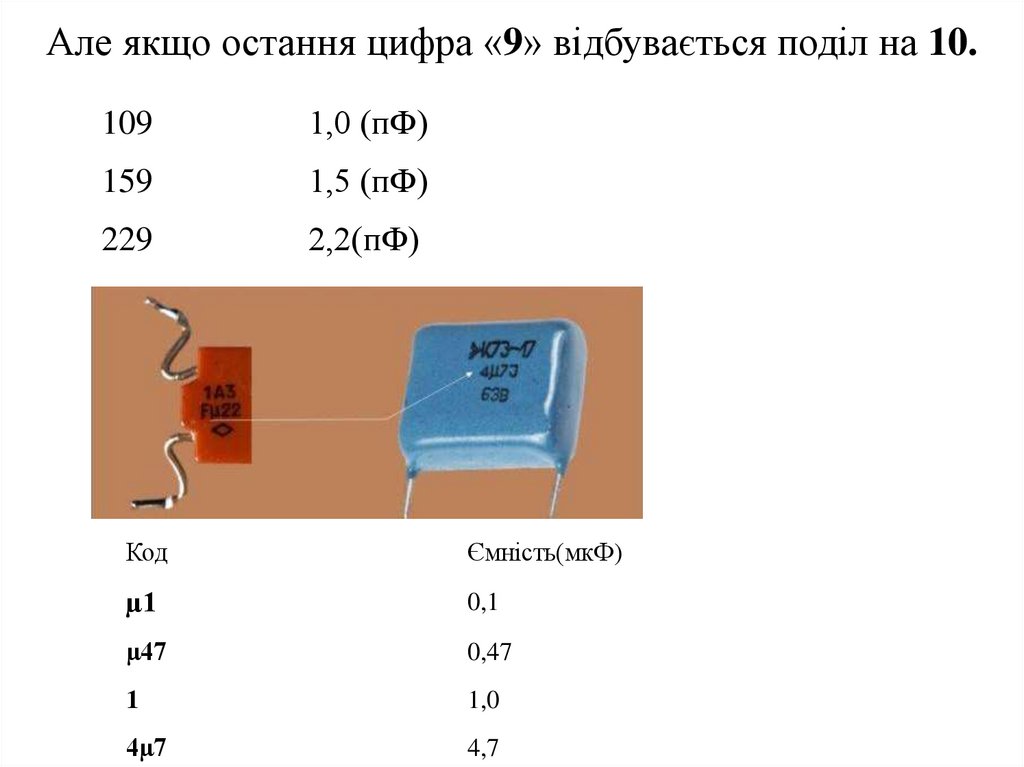

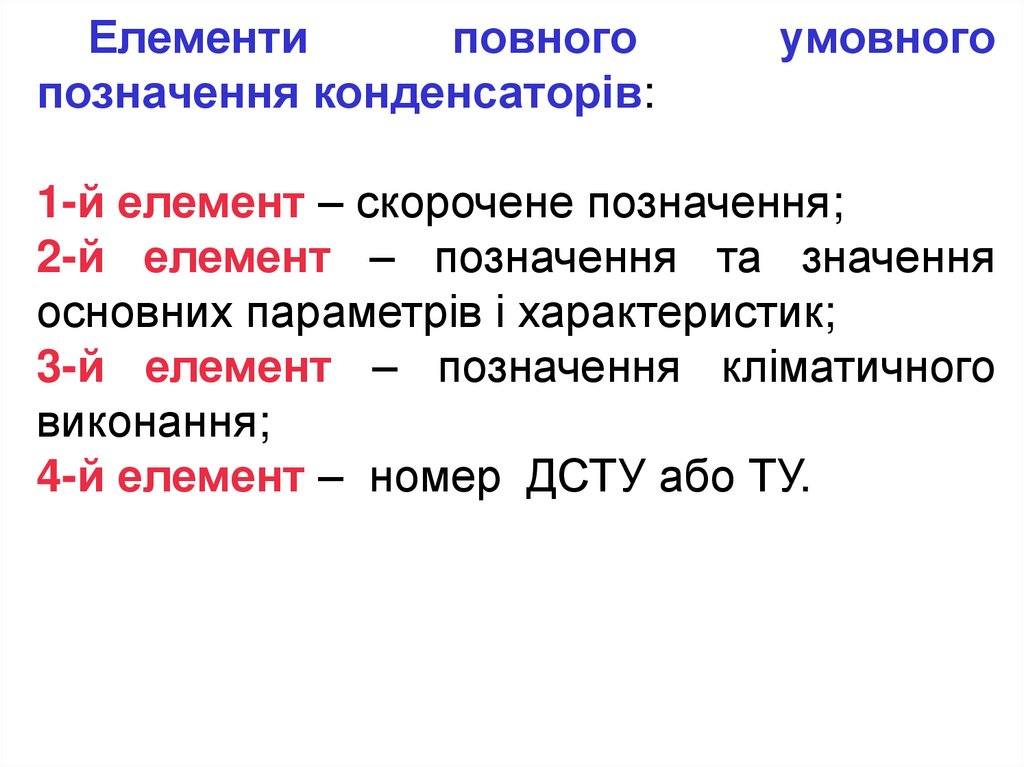

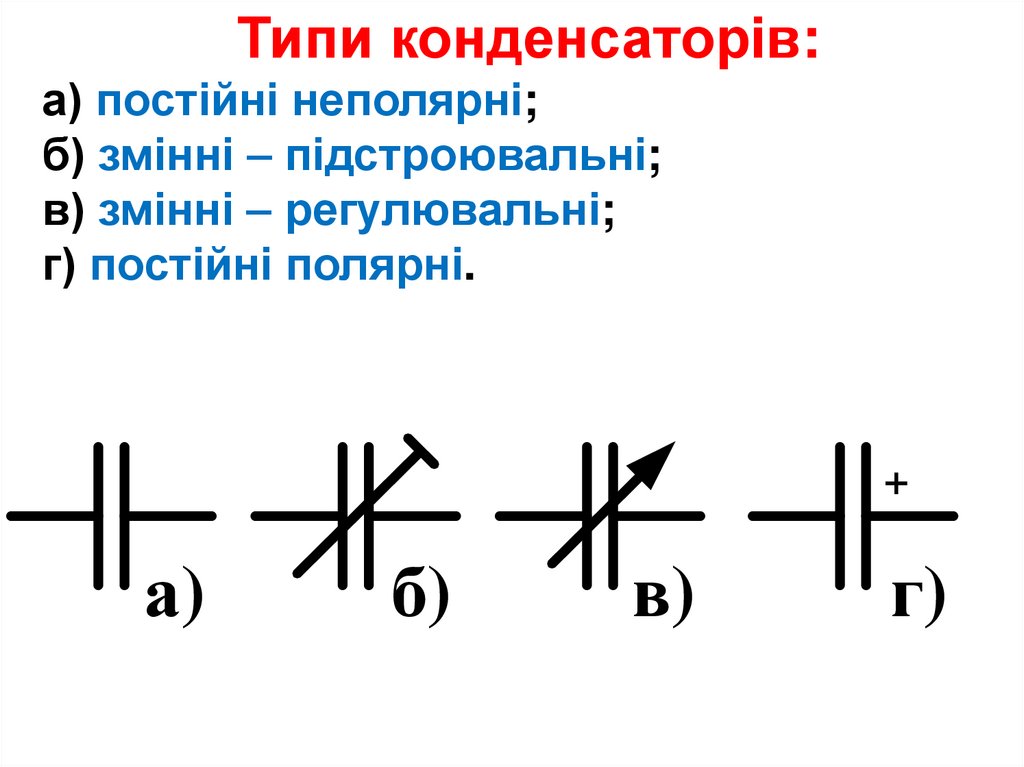

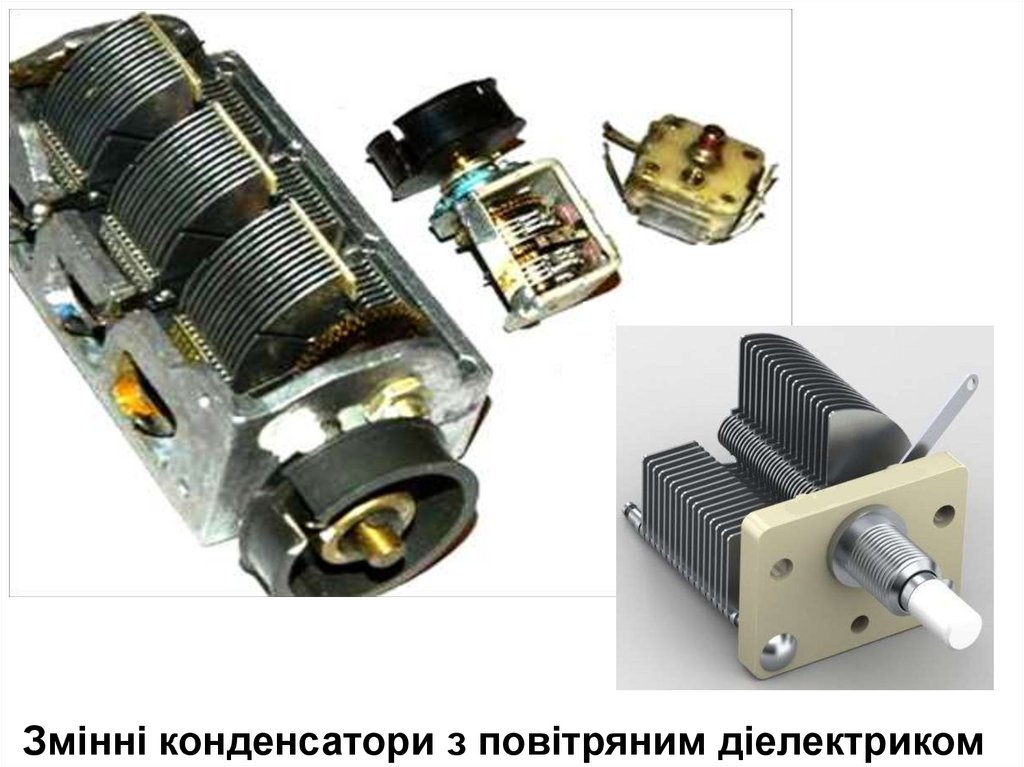

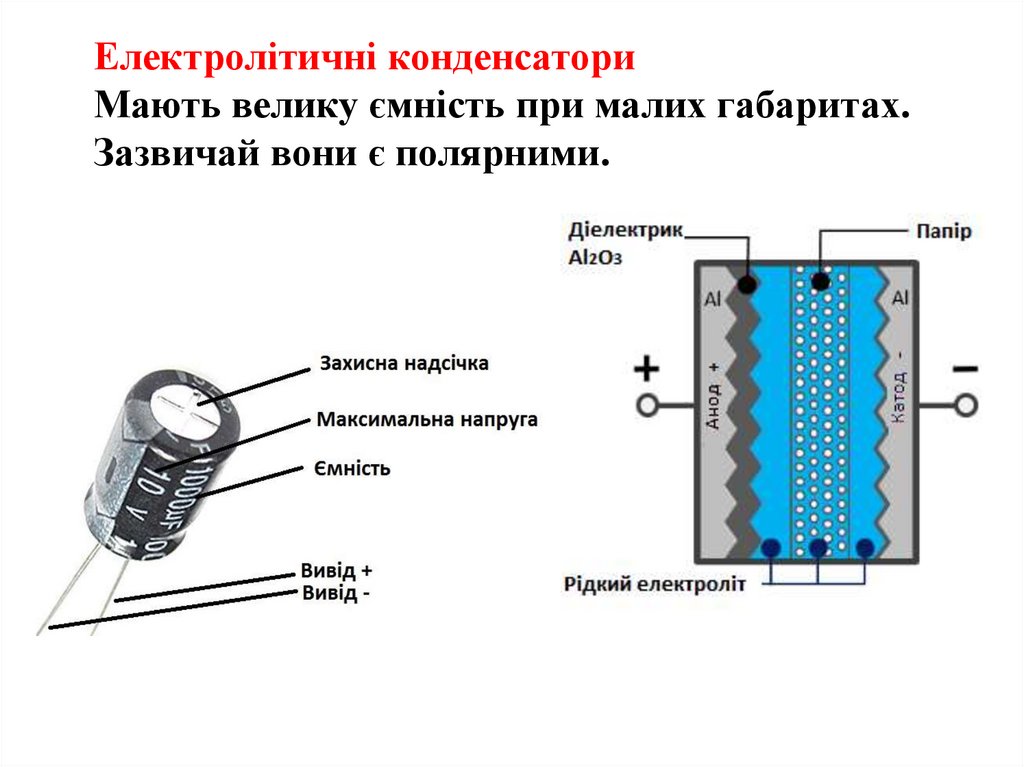

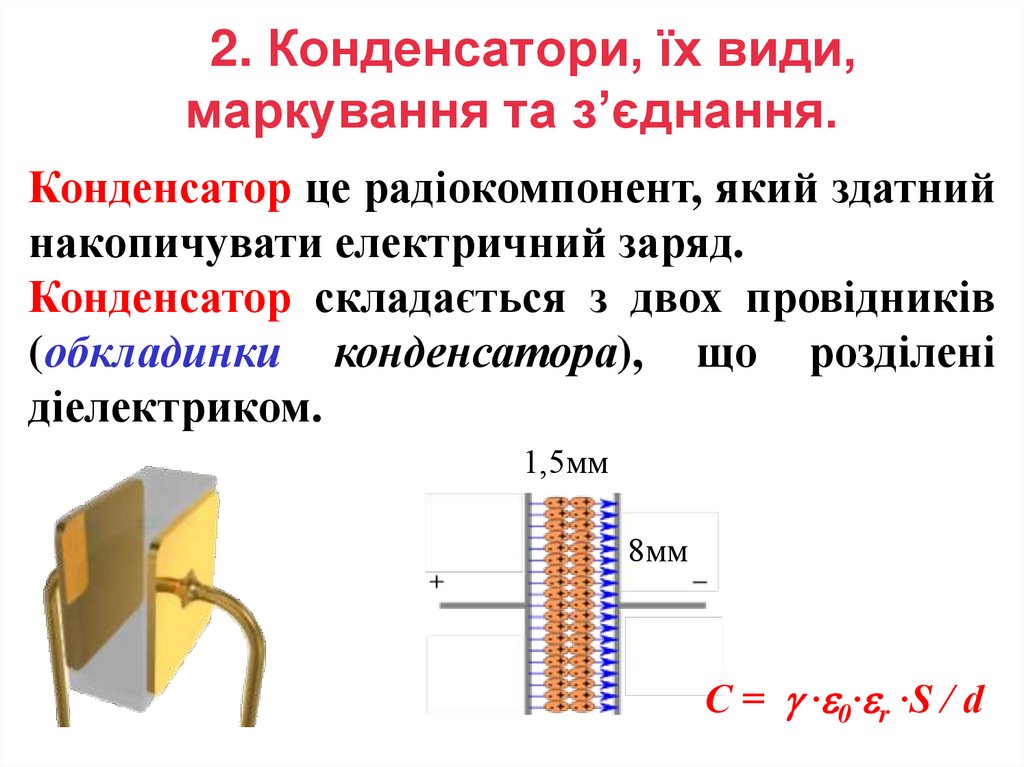

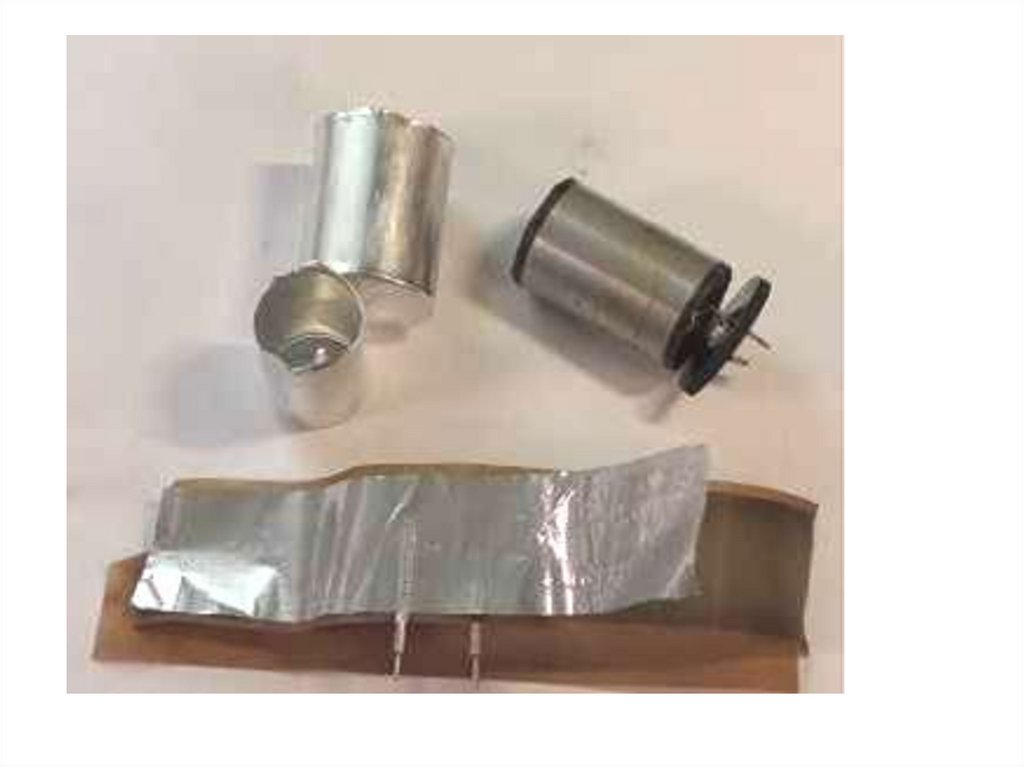

3. Конденсатори, їх види,
маркування та з’єднання

3.

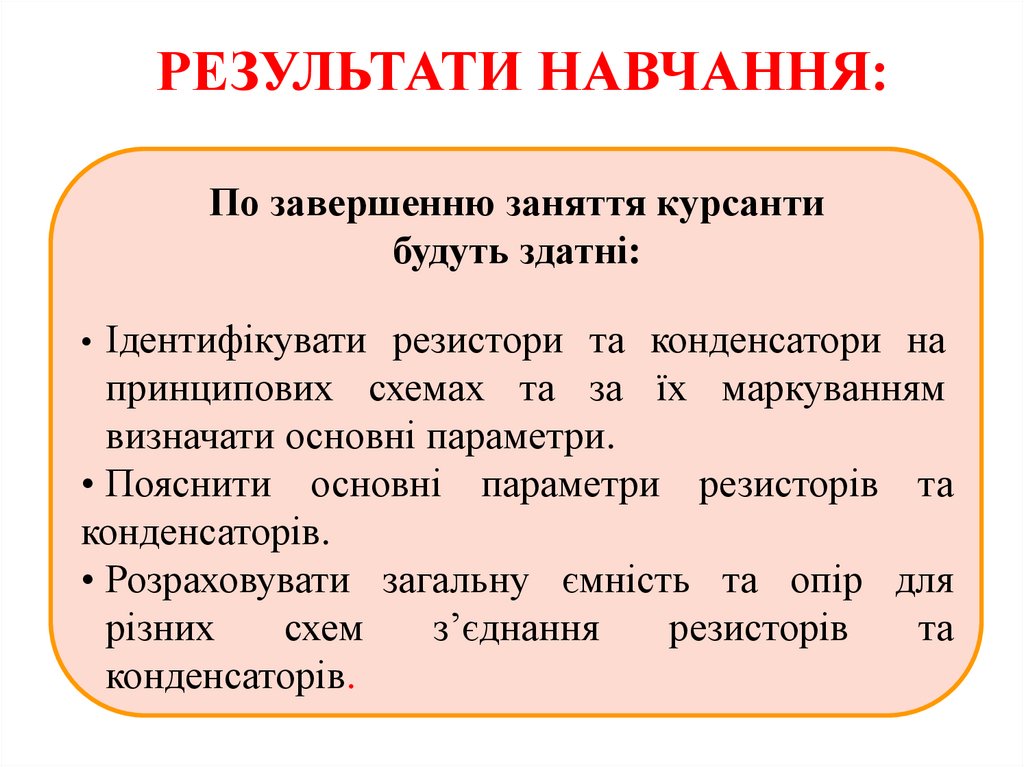

РЕЗУЛЬТАТИ НАВЧАННЯ:
По завершенню заняття курсанти
будуть здатні:
• Ідентифікувати резистори та конденсатори на
принципових схемах та за їх маркуванням
визначати основні параметри.
• Пояснити основні параметри резисторів та
конденсаторів.
• Розраховувати загальну ємність та опір для
різних
схем
з’єднання
резисторів
та
конденсаторів.

4.

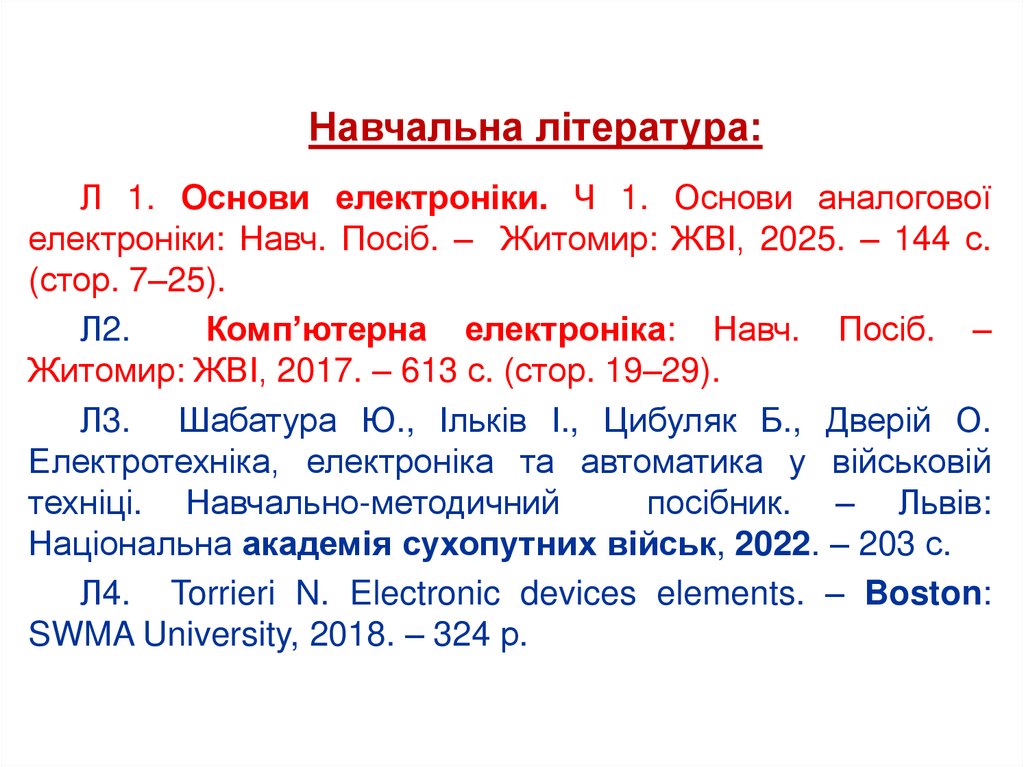

Навчальна література:
Л 1. Основи електроніки. Ч 1. Основи аналогової
електроніки: Навч. Посіб. – Житомир: ЖВІ, 2025. – 144 с.
(стор. 7–25).
Л2.
Комп’ютерна електроніка: Навч. Посіб. –
Житомир: ЖВІ, 2017. – 613 с. (стор. 19–29).
Л3. Шабатура Ю., Ільків І., Цибуляк Б., Дверій О.
Електротехніка, електроніка та автоматика у військовій
техніці. Навчально-методичний
посібник. – Львів:
Національна академія сухопутних військ, 2022. – 203 с.
Л4. Torrieri N. Electronic devices elements. – Boston:
SWMA University, 2018. – 324 р.

5.

Л1
Л2

6.

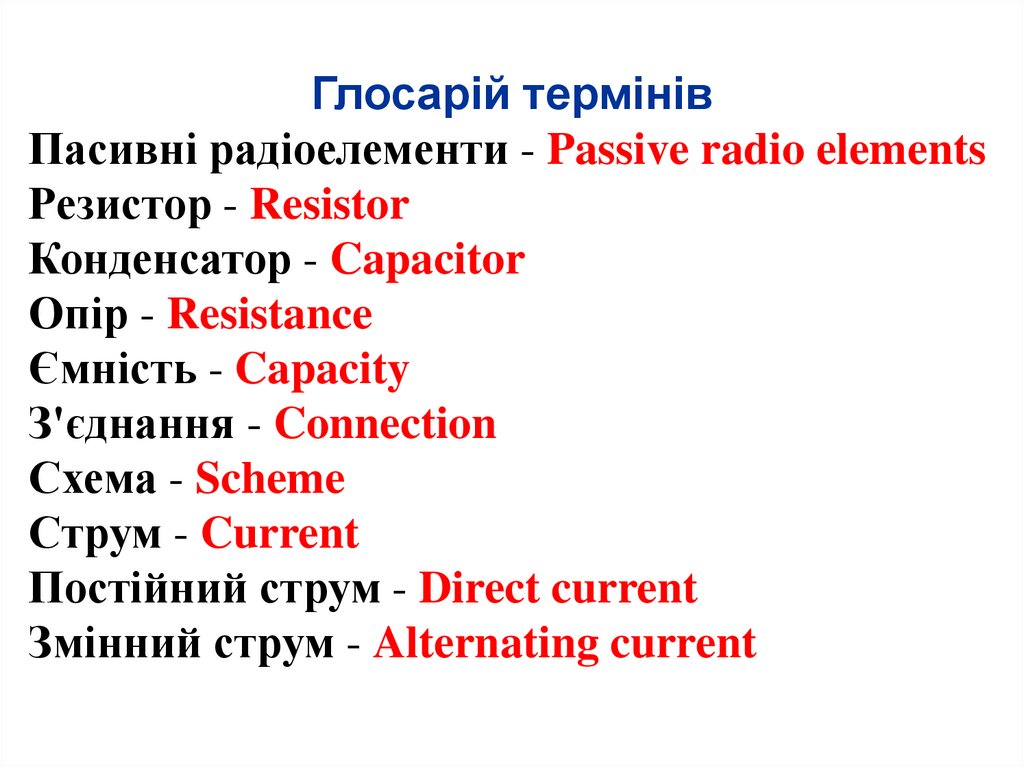

Глосарій термінів
Пасивні радіоелементи - Passive radio elements
Резистор - Resistor
Конденсатор - Capacitor
Опір - Resistance
Ємність - Capacity
З'єднання - Connection
Схема - Scheme
Струм - Current
Постійний струм - Direct current
Змінний струм - Alternating current

7.

1. Роль електроніки в
сучасній війні
та особливості вивчення
дисципліни

8.

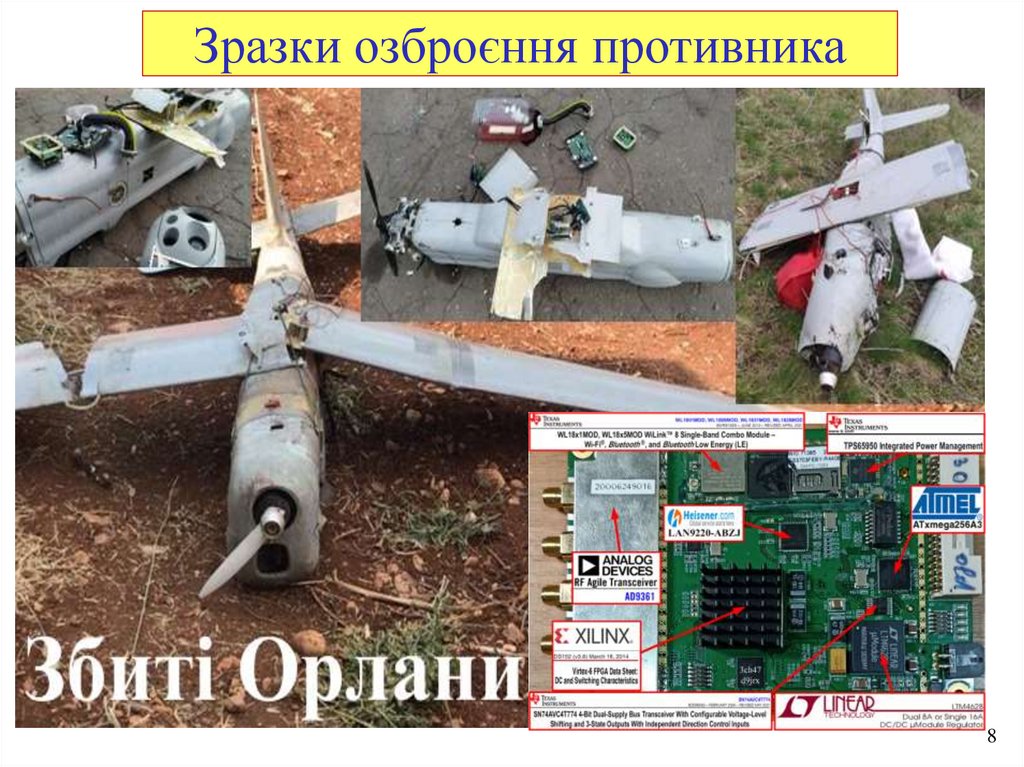

Зразки озброєння противника
8

9.

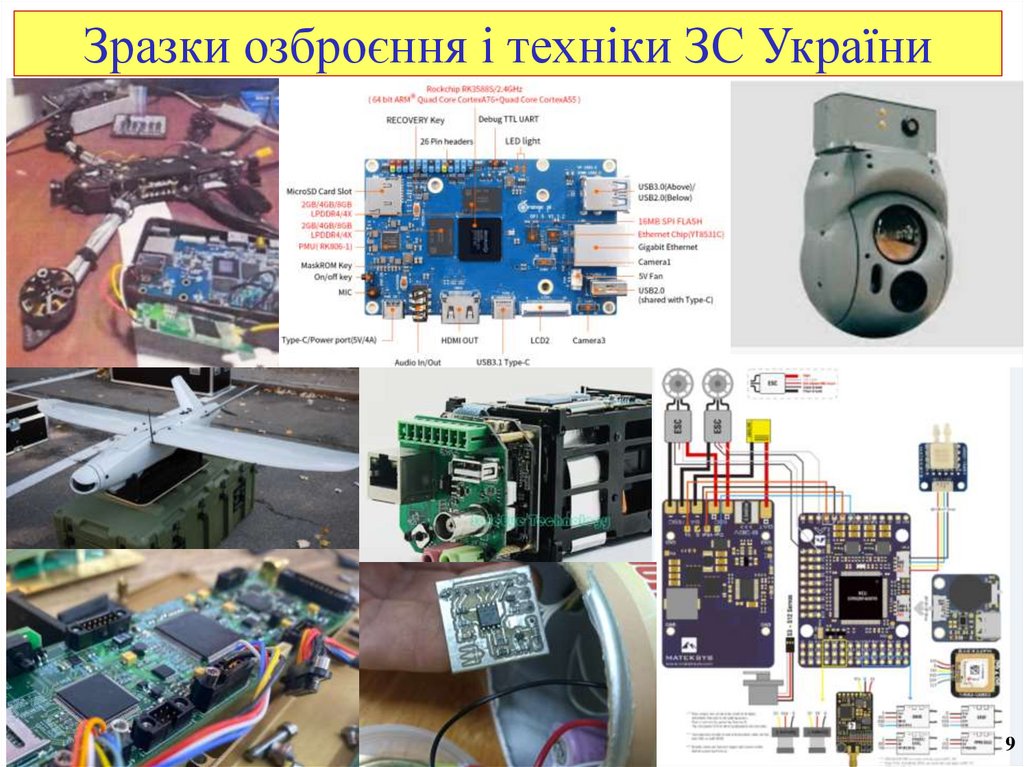

Зразки озброєння і техніки ЗС України
9

10.

Особливості вивчення дисципліни

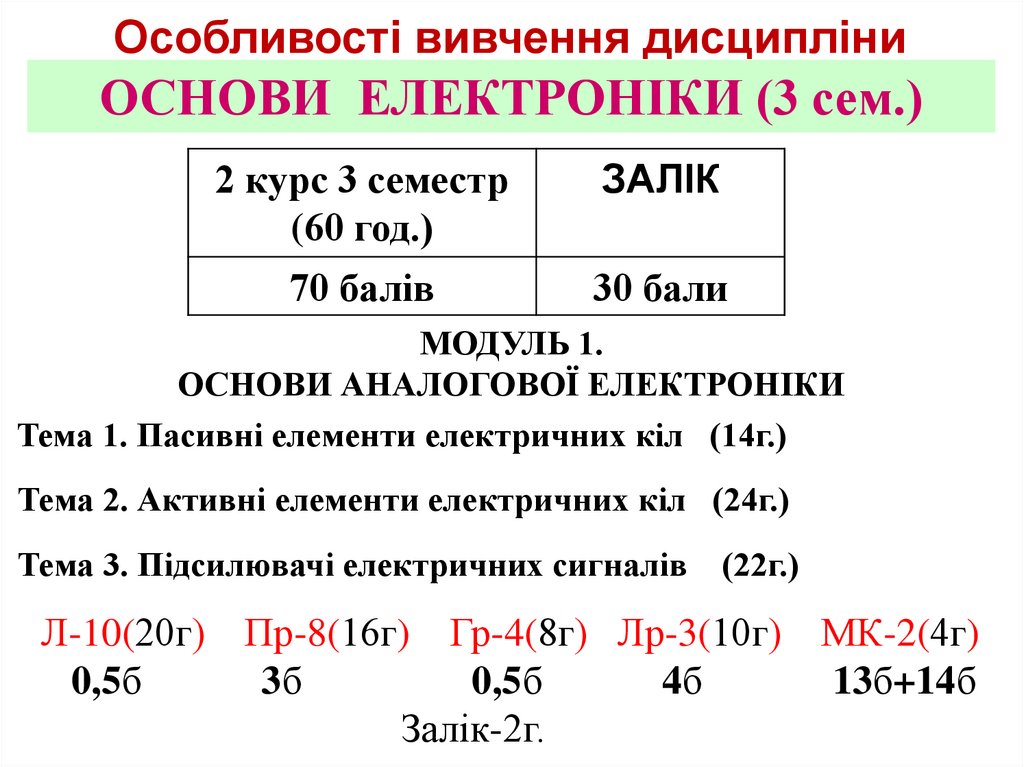

ОСНОВИ ЕЛЕКТРОНІКИ (3 сем.)
2 курс 3 семестр
(60 год.)
ЗАЛІК
70 балів
30 бали
МОДУЛЬ 1.
ОСНОВИ АНАЛОГОВОЇ ЕЛЕКТРОНІКИ
Тема 1. Пасивні елементи електричних кіл (14г.)
Тема 2. Активні елементи електричних кіл (24г.)
Тема 3. Підсилювачі електричних сигналів
Л-10(20г)
0,5б
(22г.)
Пр-8(16г) Гр-4(8г) Лр-3(10г)
3б
0,5б
4б
Залік-2г.
МК-2(4г)
13б+14б

11.

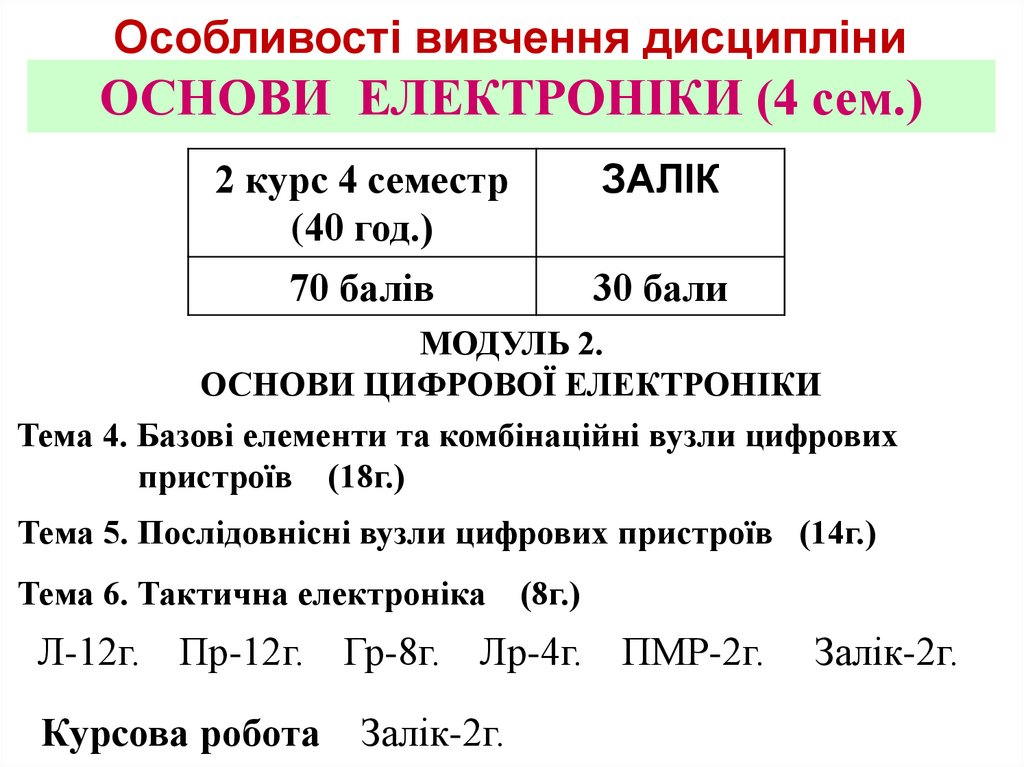

Особливості вивчення дисципліни
ОСНОВИ ЕЛЕКТРОНІКИ (4 сем.)
2 курс 4 семестр
(40 год.)
ЗАЛІК
70 балів
30 бали
МОДУЛЬ 2.
ОСНОВИ ЦИФРОВОЇ ЕЛЕКТРОНІКИ
Тема 4. Базові елементи та комбінаційні вузли цифрових
пристроїв (18г.)
Тема 5. Послідовнісні вузли цифрових пристроїв (14г.)
Тема 6. Тактична електроніка
(8г.)
Л-12г. Пр-12г. Гр-8г. Лр-4г. ПМР-2г.
Курсова робота Залік-2г.
Залік-2г.

12.

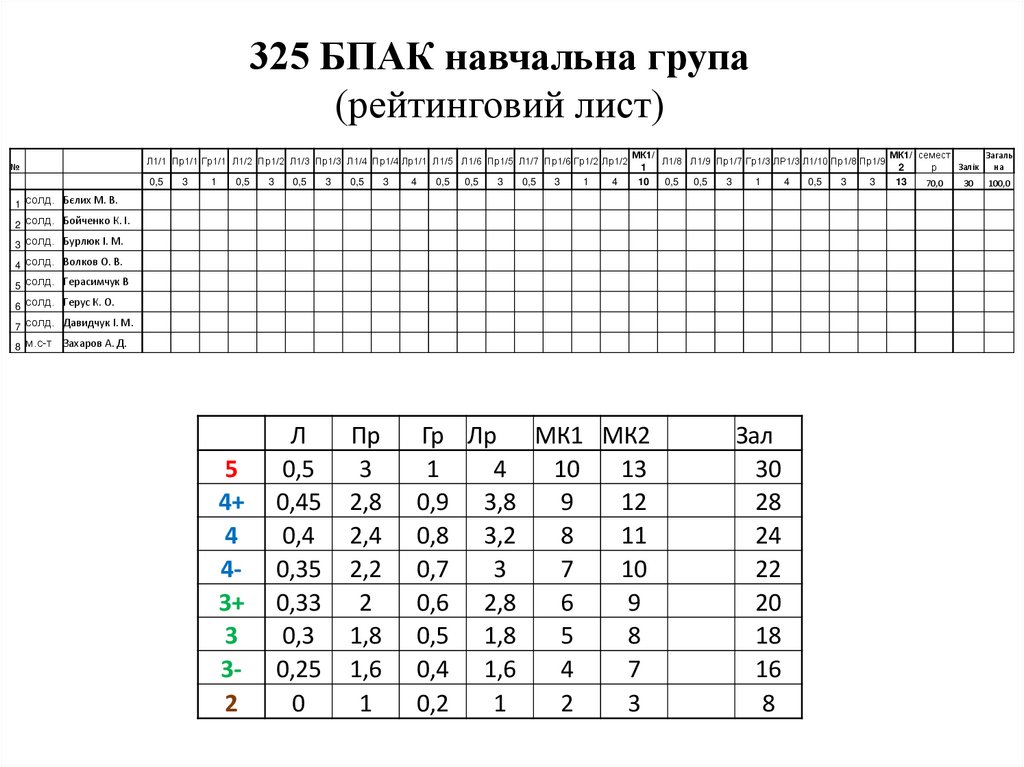

325 БПАК навчальна група
(рейтинговий лист)
Л1/1 Пр1/1 Гр1/1 Л1/2 Пр1/2 Л1/3 Пр1/3 Л1/4 Пр1/4 Лр1/1 Л1/5 Л1/6 Пр1/5 Л1/7 Пр1/6 Гр1/2 Лр1/2
№
0,5
3
1
0,5
3
0,5
3
0,5
3
4
0,5
0,5
3
0,5
3
1
4
Загаль
МК1/
МК1/ семест
Л1/8 Л1/9 Пр1/7 Гр1/3 ЛР1/3 Л1/10 Пр1/8 Пр1/9
Залік на
1
2
р
10
0,5 0,5
3
1
4
0,5
3
3
13
70,0
30 100,0
1 солд. Бєлих М. В.
2 солд. Бойченко К. І.
3 солд. Бурлюк І. М.
4 солд. Волков О. В.
5 солд. Герасимчук В
6 солд. Герус К. О.
7 солд. Давидчук І. М.
8 м.с-т
Захаров А. Д.
5
4+
4
43+
3
32
Л
0,5
0,45
0,4
0,35
0,33
0,3
0,25
0
Пр
3
2,8
2,4
2,2
2
1,8
1,6
1
Гр Лр МК1 МК2
1
4
10
13
0,9 3,8
9
12
0,8 3,2
8
11
0,7
3
7
10
0,6 2,8
6
9
0,5 1,8
5
8
0,4 1,6
4
7
0,2
1
2
3
Зал
30
28
24
22
20
18
16
8

13.

Особливості подальшого вивчення дисциплін
кафедри електротехніки та електроніки
Основи електротехніки та
електрозабезпечення ОВТ
(40 години) 3 курс
Мікропроцесорні пристрої
(60 годин)
2 курс
Вивчення ґрунтується на засвоєнні знань та практичних
навичок у попередніх семестрах

14.

ВИСНОВКИ:
1. Роль і місце електроніки в сучасній
збройній
боротьбі
постійно
зростає.
2. Кафедра
ЕЛЕКТРОТЕХНІКИ
ТА
ЕЛЕКТРОНІКИ здатна і надасть
знання та навички, які необхідні для
подальшого вивчення та експлуатації
відповідного
озброєння
і
військової техніки.

15.

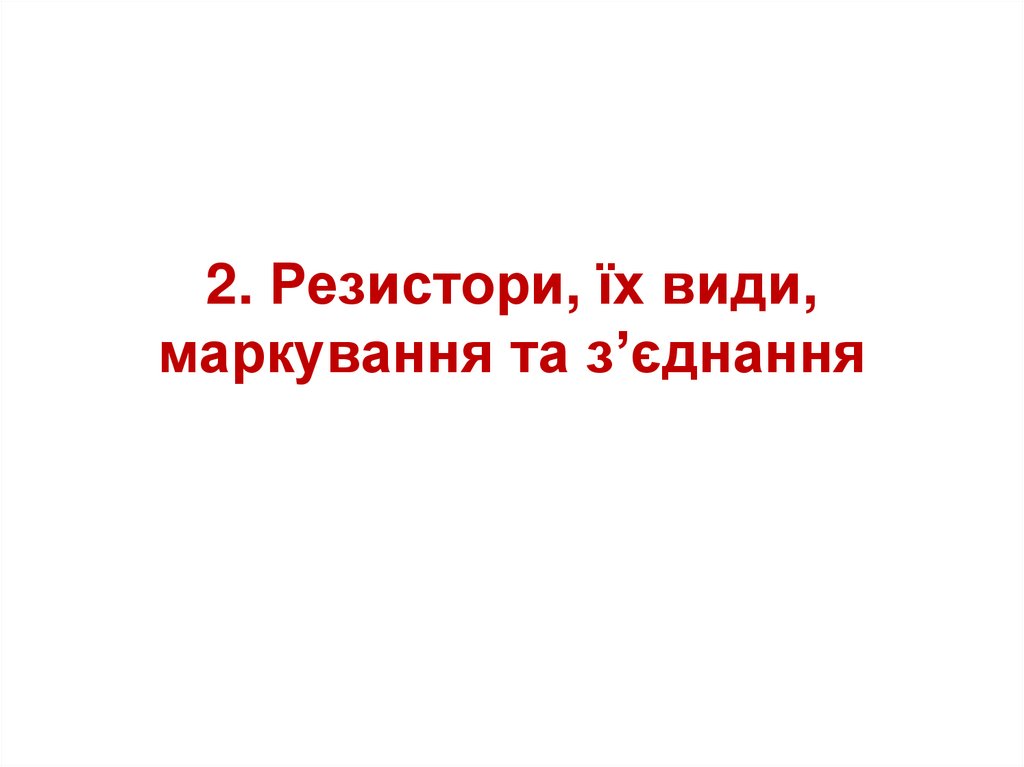

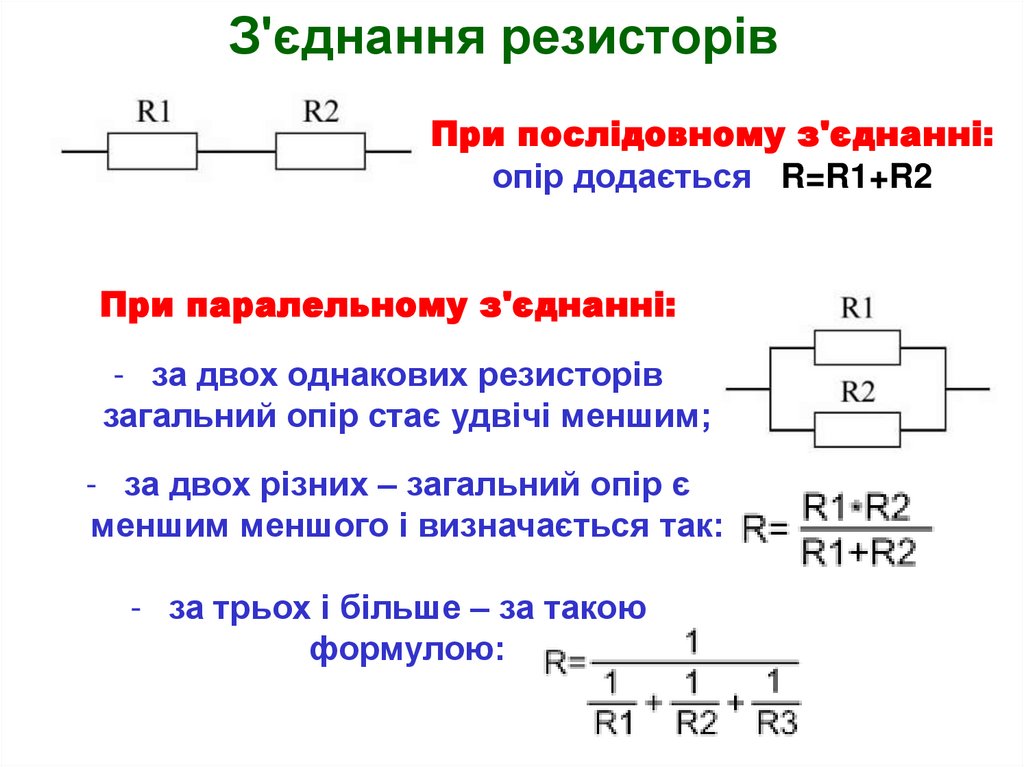

2. Резистори, їх види,
маркування та з’єднання

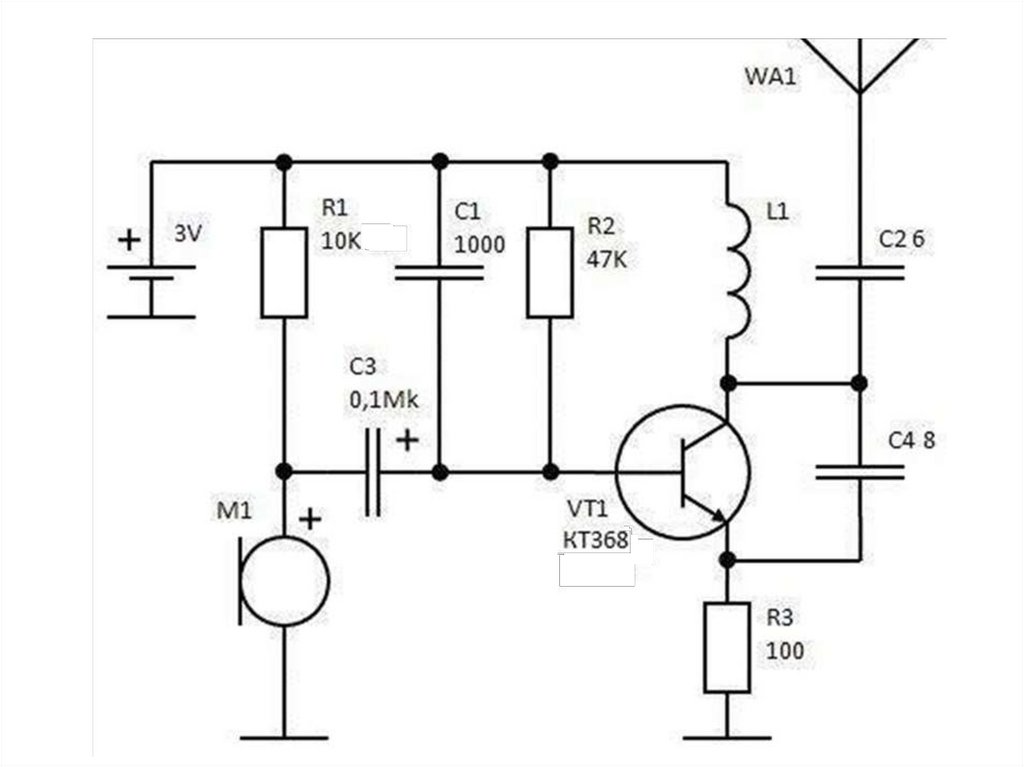

16.

17.

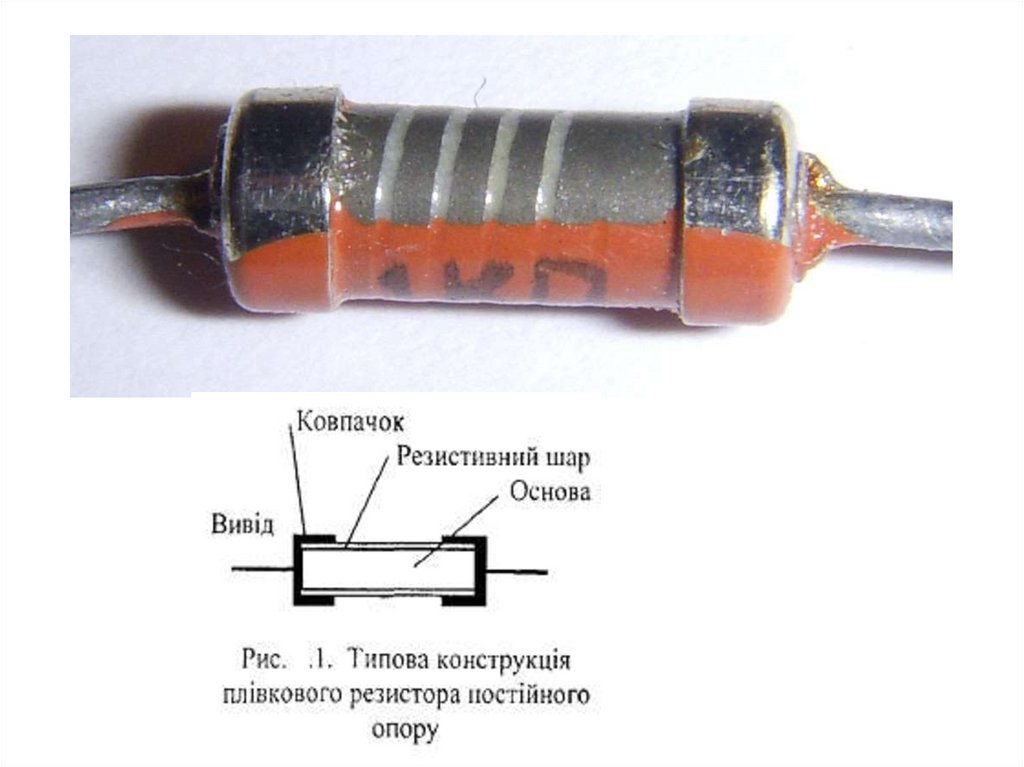

Резистори - це пасивні
радіокомпоненти, які створюють
активний опір протіканню
електричного струму.
Основне призначення:
створення необхідних
струмів та напруг
(режимів роботи) для
решти елементів чи
пристроїв.

18.

19.

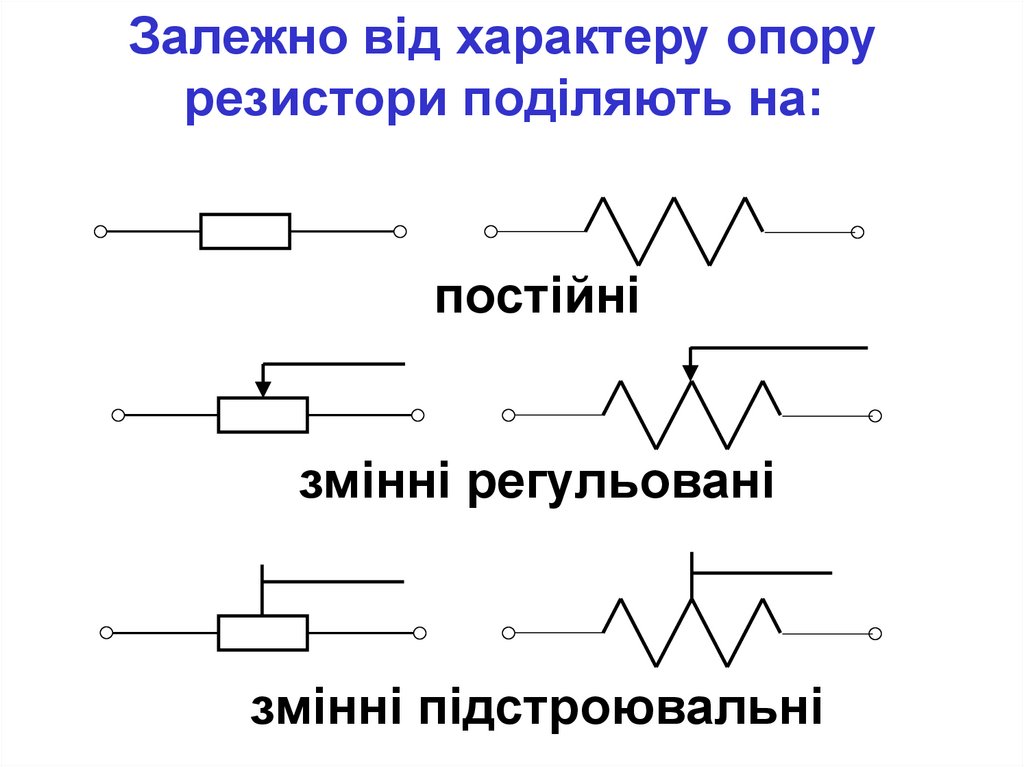

Класифікація резисторів

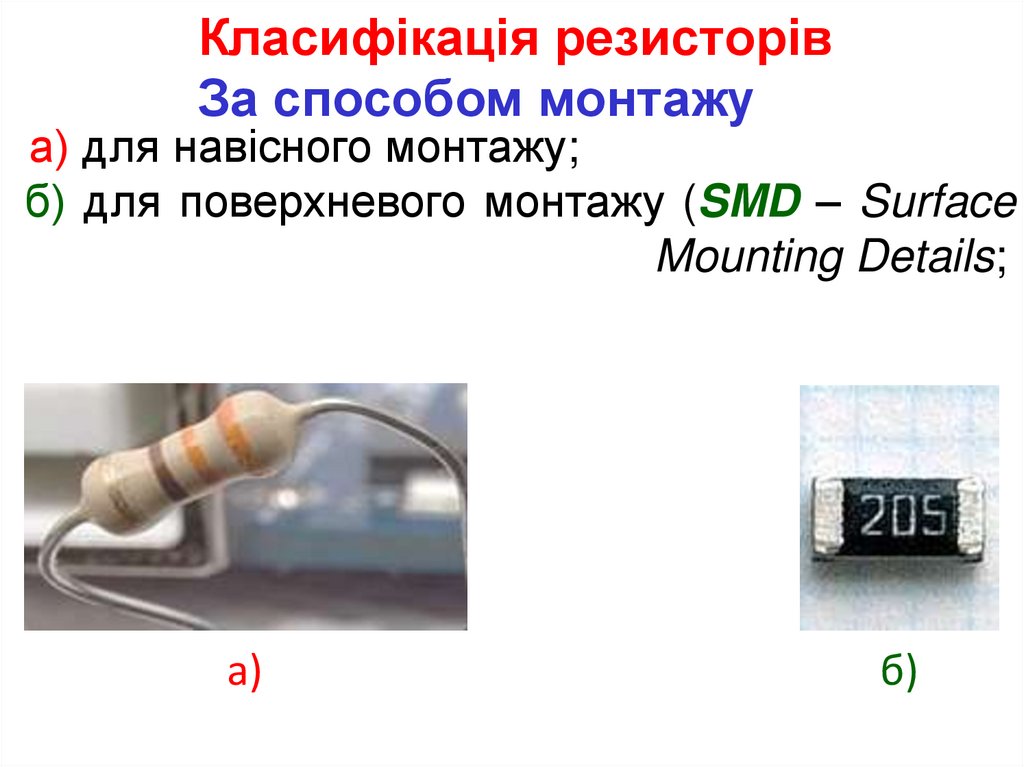

За способом монтажу
а) для навісного монтажу;
б) для поверхневого монтажу (SMD – Surface
Mounting Details;
а)
б)

20.

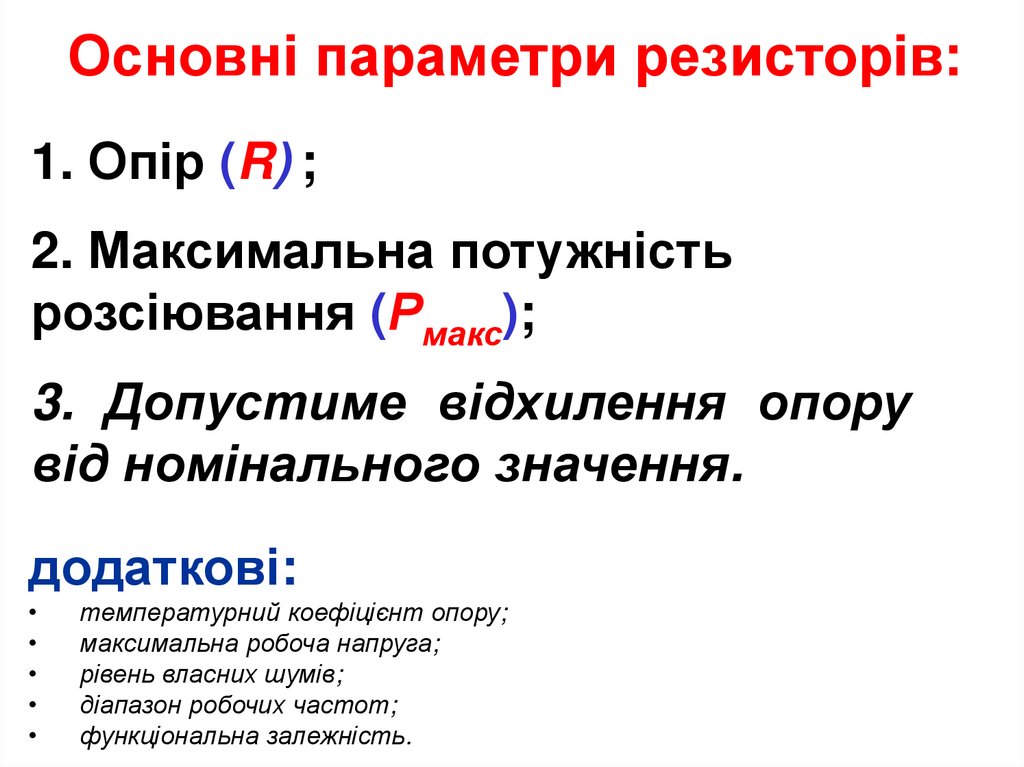

Основні параметри резисторів:
1. Опір (R) ;
2. Максимальна потужність
розсіювання (Рмакс);
3. Допустиме відхилення опору
від номінального значення.
додаткові:
температурний коефіцієнт опору;
максимальна робоча напруга;
рівень власних шумів;
діапазон робочих частот;
функціональна залежність.

21.

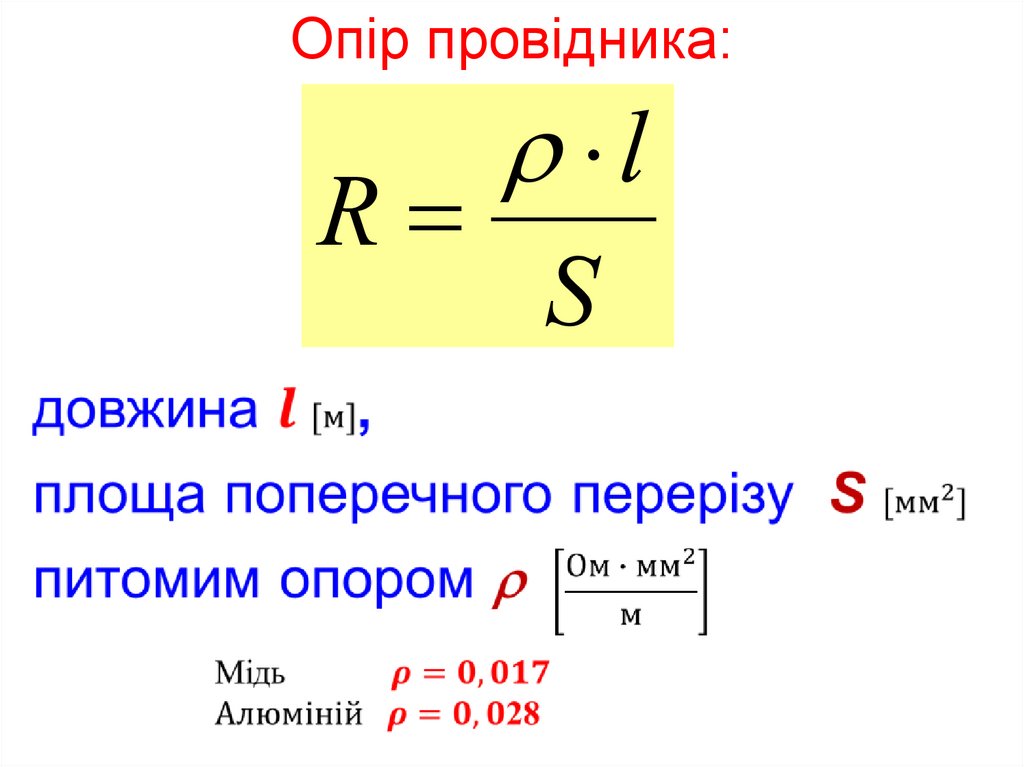

Опір провідника:
R
l
S

22.

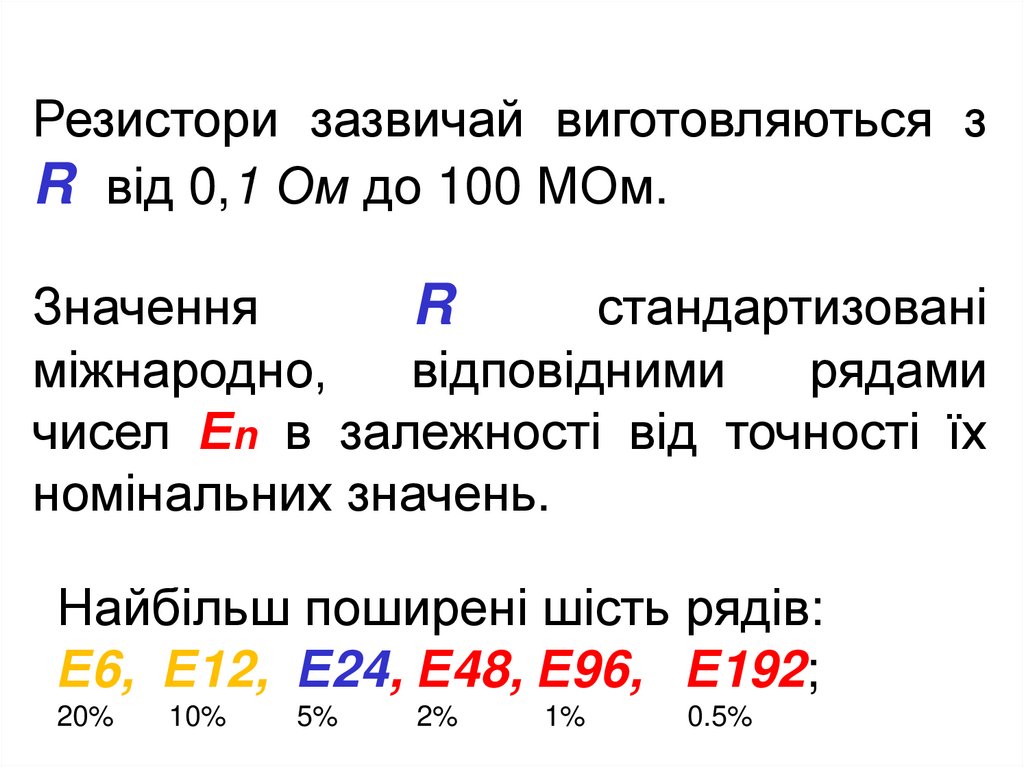

Резистори зазвичай виготовляються з
R від 0,1 Ом до 100 МОм.
Значення
R
стандартизовані
міжнародно,
відповідними
рядами
чисел Еn в залежності від точності їх
номінальних значень.
Найбільш поширені шість рядів:

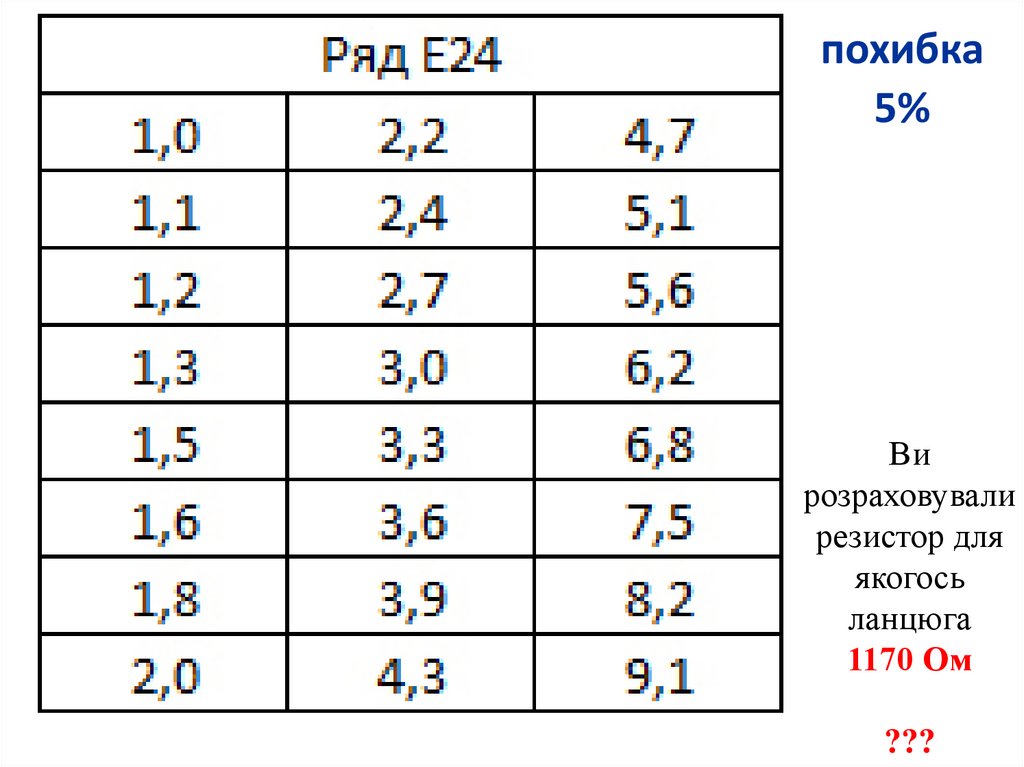

Е6, Е12, Е24, Е48, Е96, Е192;
20%
10%
5%
2%
1%
0.5%

23.

похибка
5%
Ви
розраховували
резистор для
якогось
ланцюга
1170 Ом
???

24.

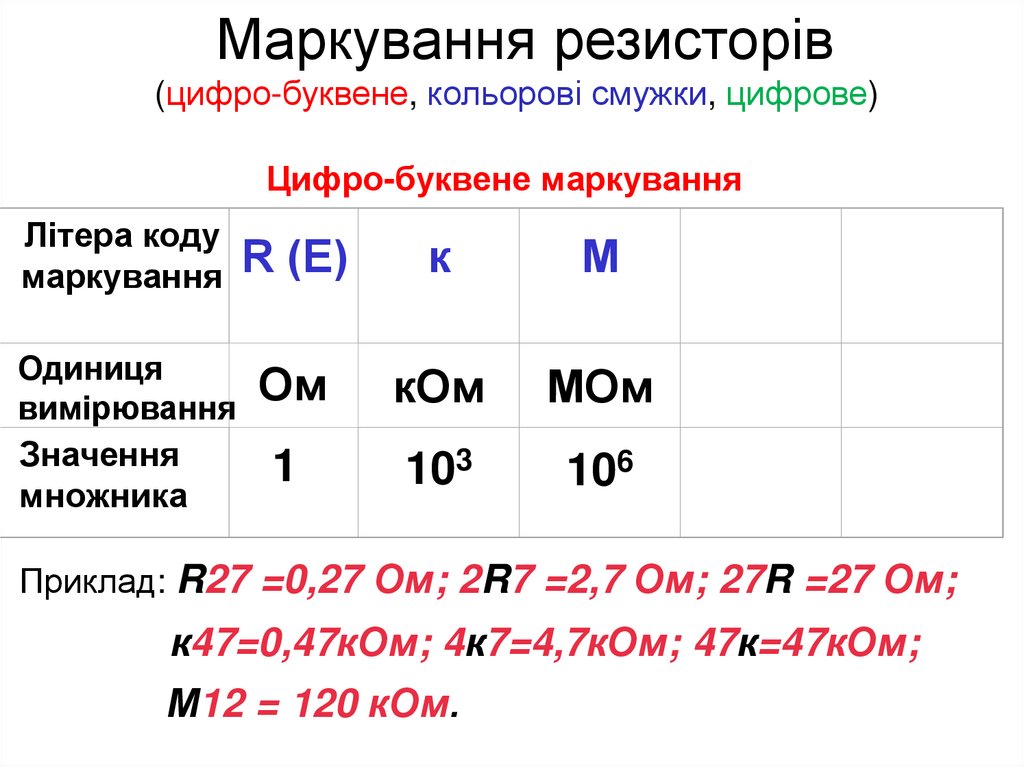

Маркування резисторів
(цифро-буквене, кольорові смужки, цифрове)
Цифро-буквене маркування
Літера коду
маркування R (Е)
к
М
Одиниця
Ом
вимірювання
Значення
1
множника
кОм
МОм
103
106
Приклад: R27 =0,27 Ом; 2R7 =2,7 Ом; 27R =27 Ом;
к47=0,47кОм; 4к7=4,7кОм; 47к=47кОм;
М12 = 120 кОм.

25.

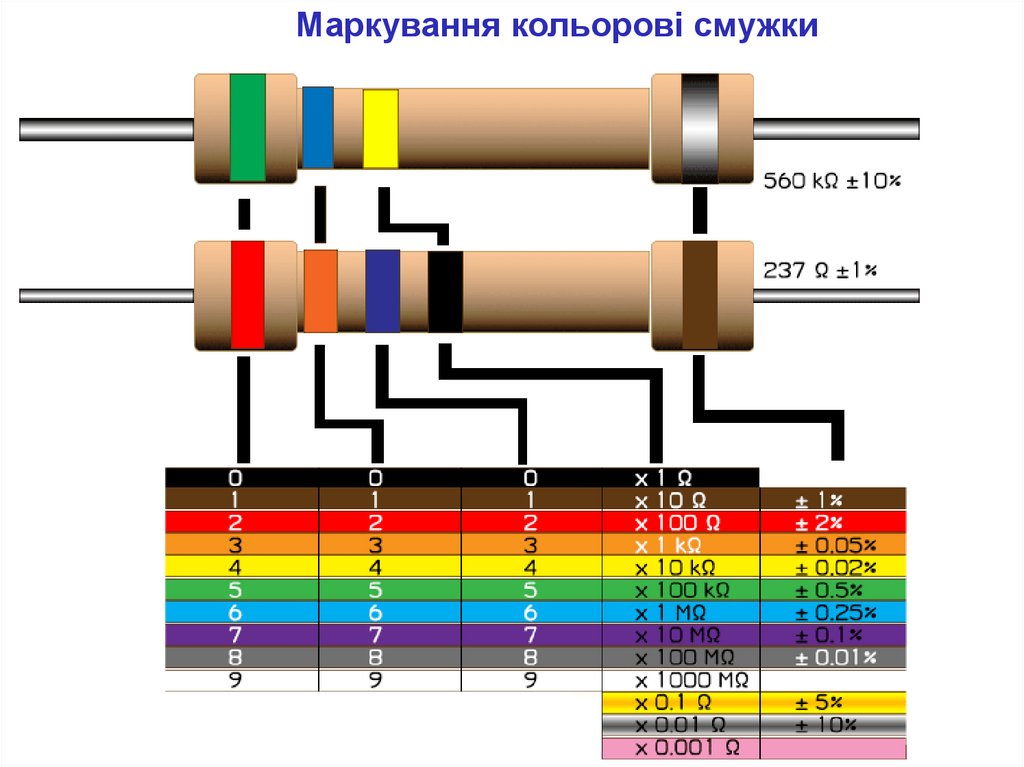

Маркування кольорові смужки

26.

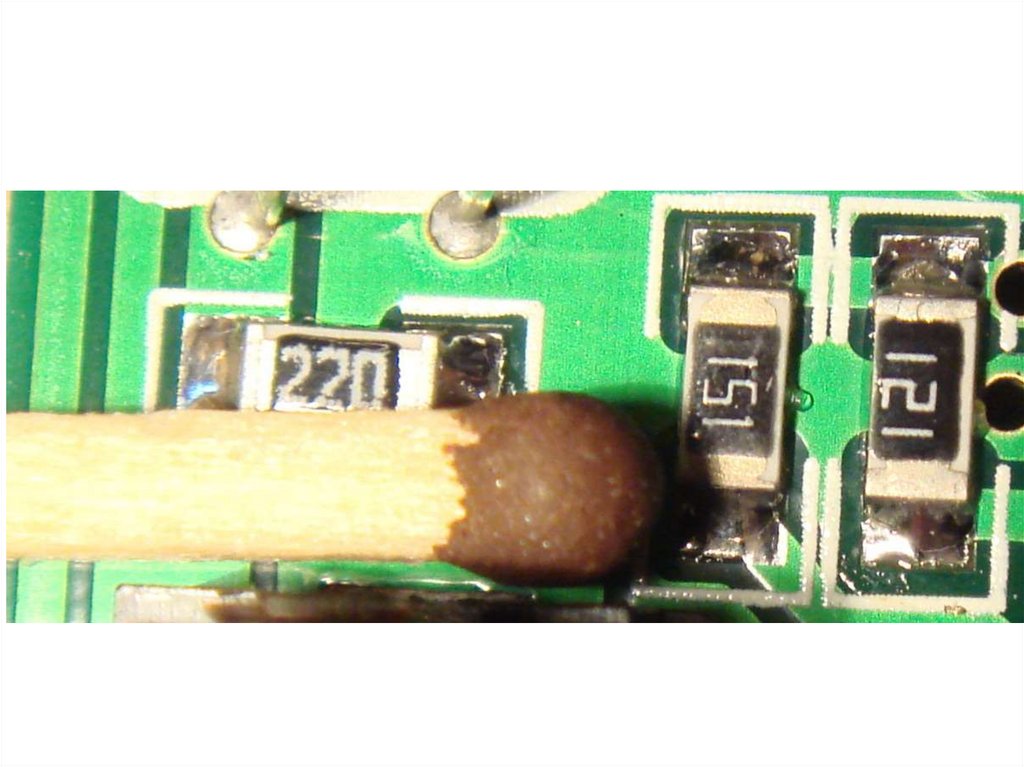

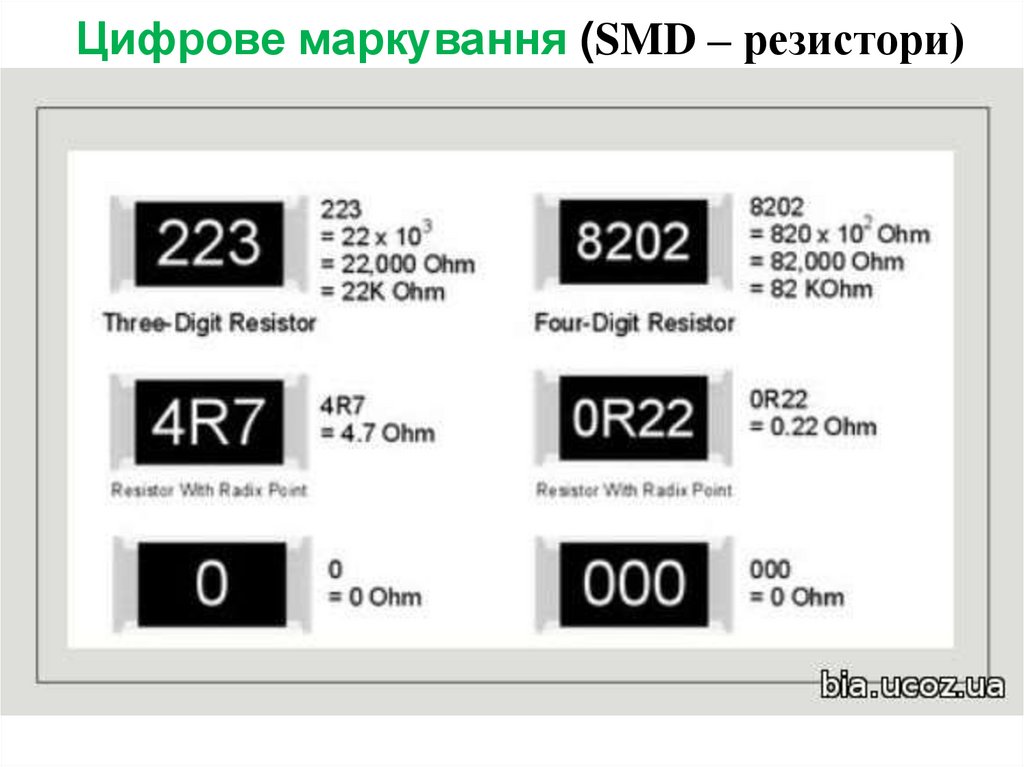

Цифрове маркування (SMD – резистори)
Маркування SMD-резисторів

27.

28.

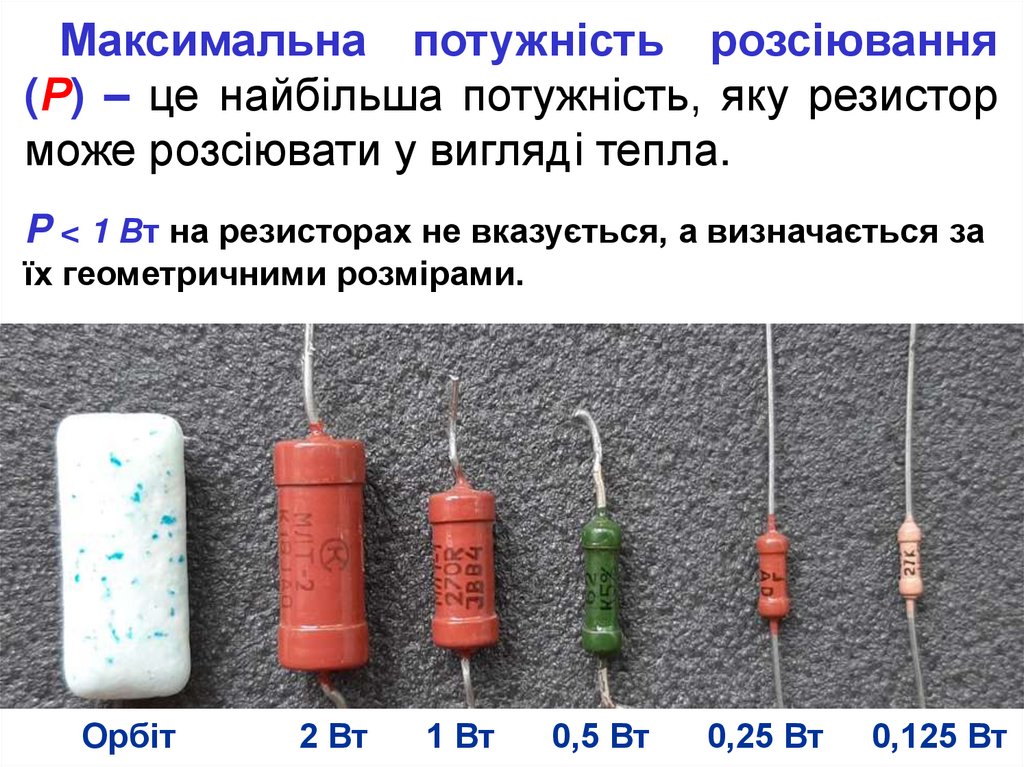

Максимальна потужність розсіювання
(Р) – це найбільша потужність, яку резистор
може розсіювати у вигляді тепла.
P < 1 Вт на резисторах не вказується, а визначається за
їх геометричними розмірами.
Орбіт
2 Вт
1 Вт
0,5 Вт
0,25 Вт
0,125 Вт

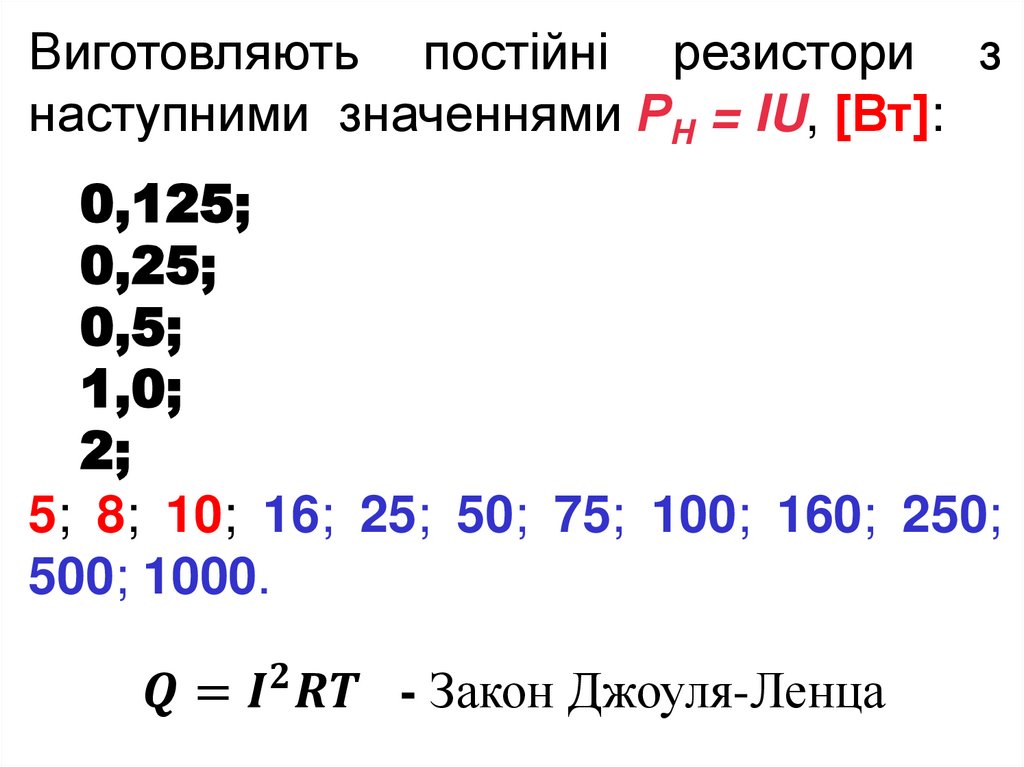

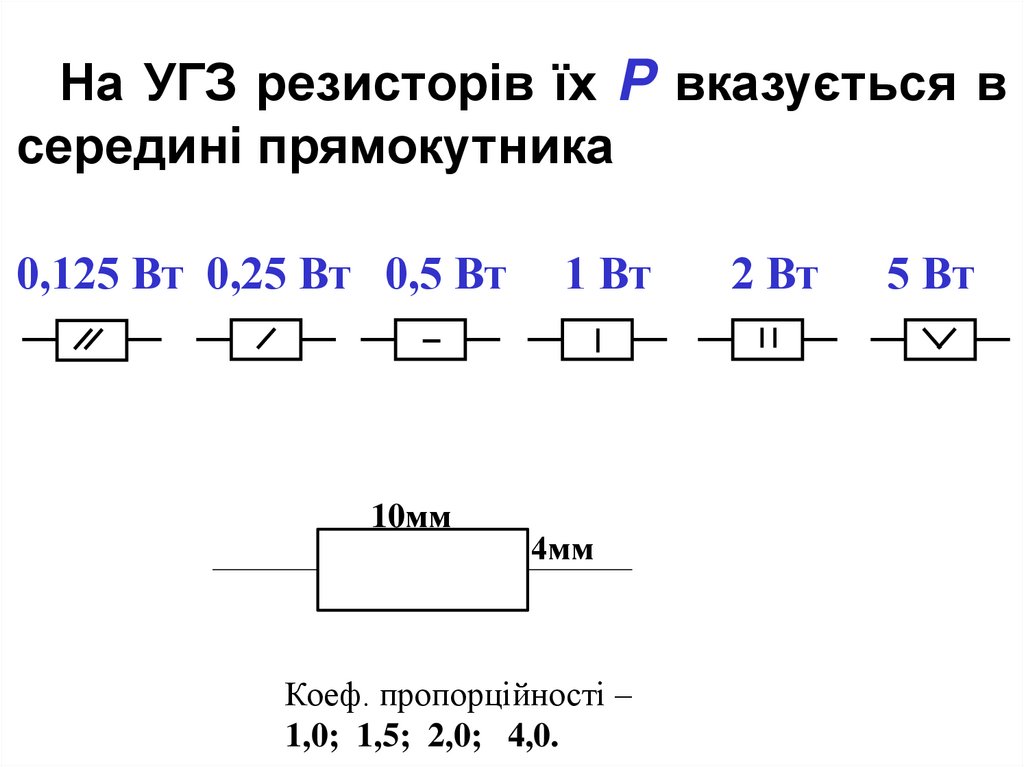

29.

Виготовляють постійні резистори з
наступними значеннями РН = IU, [Вт]:
0,125;
0,25;
0,5;
1,0;
2;
5; 8; 10; 16; 25; 50; 75; 100; 160; 250;
500; 1000.
