Конструирование сложной винтовой поверхности

1. Задание 2.1. Конструирование сложной винтовой поверхности.

Дано:
фронтальный радиальный образующий
профиль на цилиндрической поверхности
Ǿ 50

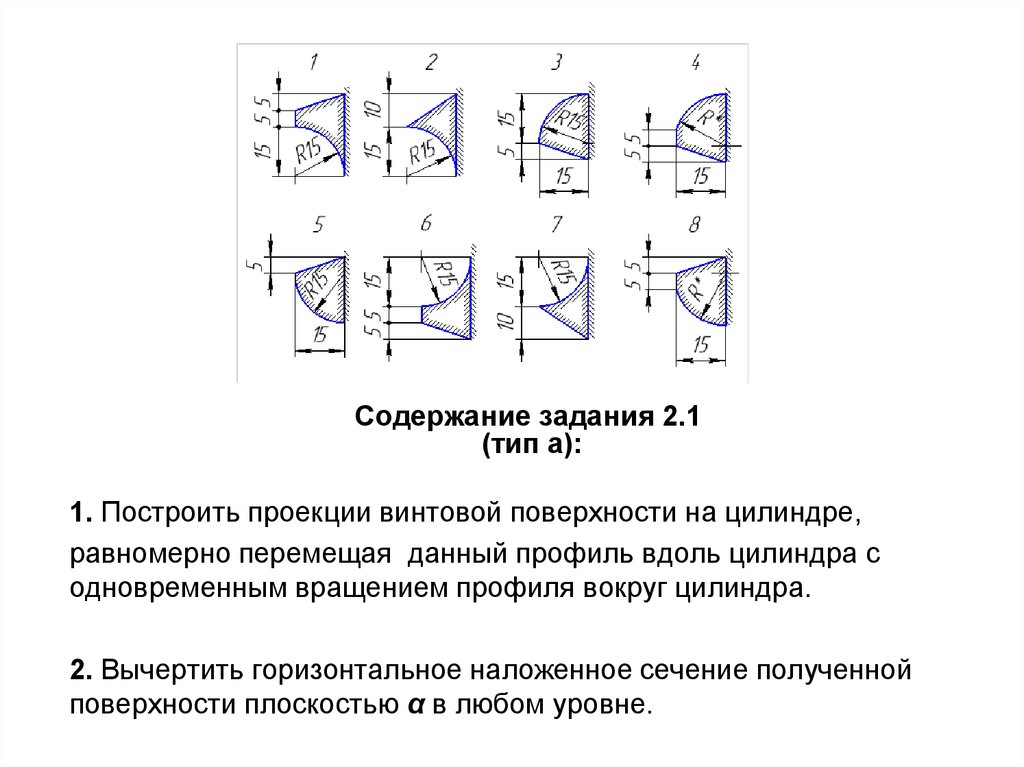

2.

Содержание задания 2.1
(тип а):
1. Построить проекции винтовой поверхности на цилиндре,
равномерно перемещая данный профиль вдоль цилиндра с
одновременным вращением профиля вокруг цилиндра.
2. Вычертить горизонтальное наложенное сечение полученной
поверхности плоскостью α в любом уровне.

3.

Методические
рекомендации к заданию
2.1 (тип а).
Задание №1
Исходная горизонтальная
проекция искомой
поверхности обертывающего
цилиндра, вырожденных на
П1 в две окружности:
50 (данного) и
80 (суммы 50 + две
ширины профиля по 15).

4. Окружности горизонтальной проекции разделить радиусами на n (12 или 16) равных частей

5.

Окружности
горизонтальной
проекции разделить
радиусами
на n (12 или 16)
равных частей

6.

Число делений и
направление поворота
зависит от варианта

7.

На горизонтальной и
фронтальной
плоскости проекций
последовательно
пронумеровать
положение
образующего
профиля.
И на фронтальной
плоскости проекций
добавить остальное
количество уровней
профиля.

8.

На исходном
фронтальном
положении профиле
отметить характерные
точки.
Горизонтальное
положение каждой
точки отмечаем на
горизонтальнопроецирующем
положении профиля.

9.

Горизонтальная проекция
каждой точки профиля
находиться на своей
окружности в пересечении
ее с радиусом
соответствующего
порядкового положения.
Фронтальная проекция
точек строим с помощью
линий проекционной
связи с ее горизонтальной
проекции до пересечения
с уровнем этой точки.

10.

На фронтальной
плоскости проекций
последовательно
находим положение
каждой точки, в
отдельности, на своем
уровне.
Сначала точка А.

11.

Соединив плавной
линией все
фронтальные проекции
последовательных
положений точки А,
получим проекцию ее
винтовой траектории.

12.

Выполняем аналогичное
построение с точкой С.

13.

Выполняем аналогичное
построение с
точками В и N.

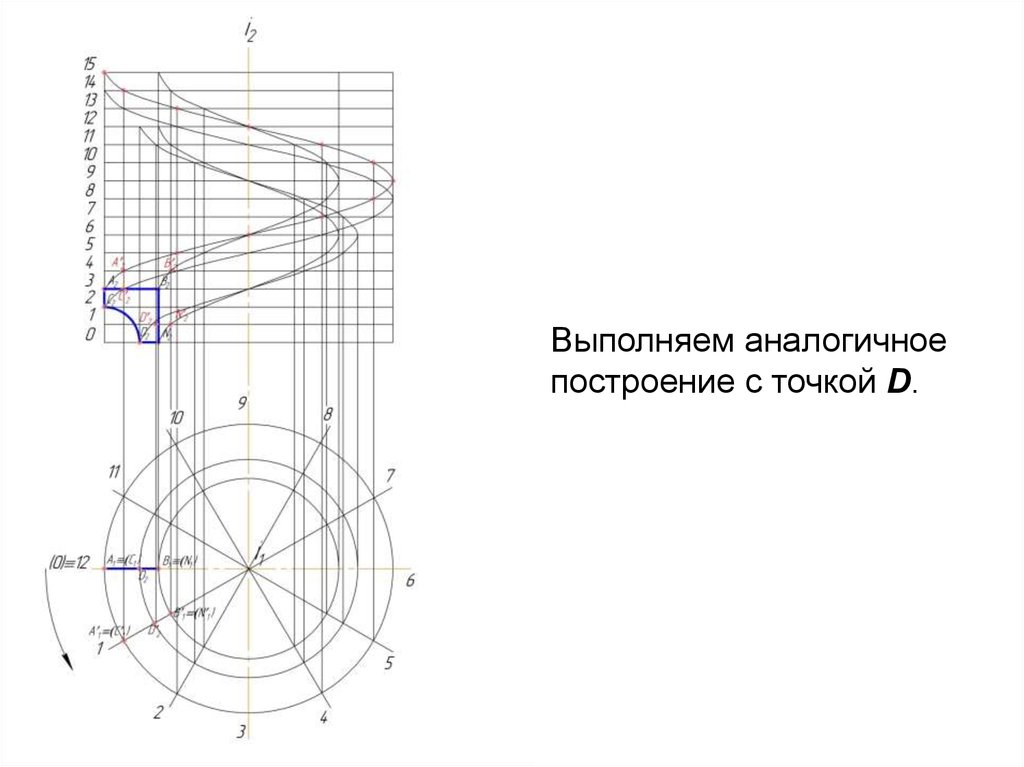

14.

Выполняем аналогичное
построение с точкой D.

15.

Построить очерки
профиля.
На фронтальной
плоскости проекций
оформляем видимость
построенной винтовой
поверхности:
- цилиндра;
- винтовых траекторий.

16.

Видимость траектории
точки А.

17.

Видимость остальных
траекторий точек.

18.

Задание № 2.
Горизонтальное сечение
винтовой поверхности
плоскостью выполняем на
произвольном уровне.
На горизонтальной
плоскости проекций
сечение строится с
помощью точек
пересечения секущей
плоскости с фронтальными
проекциями винтовых
траекторий каждой точки.

19.

На криволинейной части
винтовой поверхности
находим промежуточное
положение
дополнительной точки с
помощью промежуточного
положения профиля на
уровне 5.

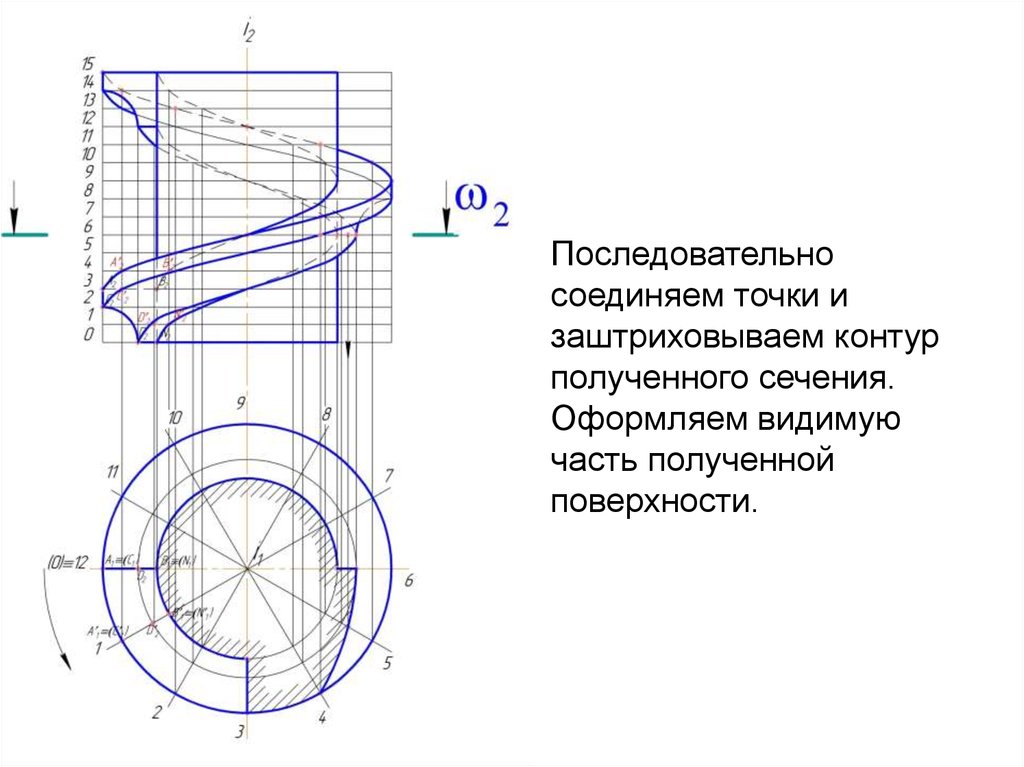

20.

Последовательно
соединяем точки и
заштриховываем контур
полученного сечения.
Оформляем видимую
часть полученной
поверхности.

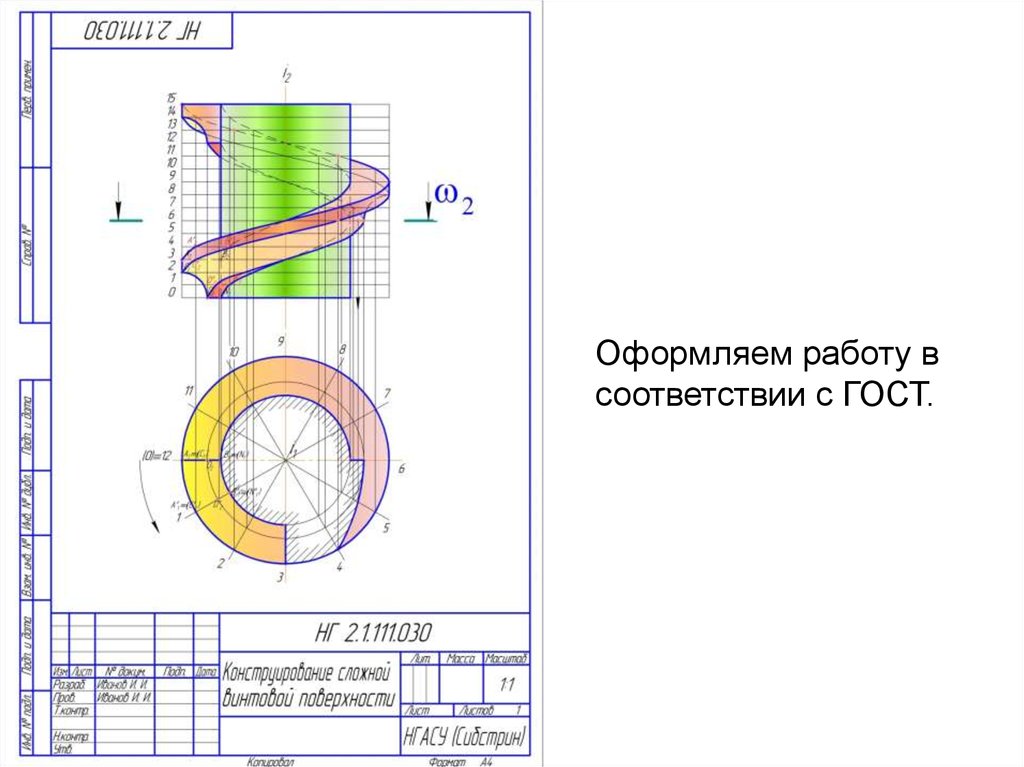

21.

Оформляем работу в
соответствии с ГОСТ.
