Ортопедическая стоматология: вспомогательные материалы ГИПС

1. Ортопедическая стоматология: вспомогательные материалы ГИПС

Кафедра пропедевтики стоматологических заболеваний
Ортопедическая
стоматология:
вспомогательные материалы
ГИПС
Д.м.н., проф. Разумова С.Н.,
к.м.н., доц. Браго А.С.

2.

3.

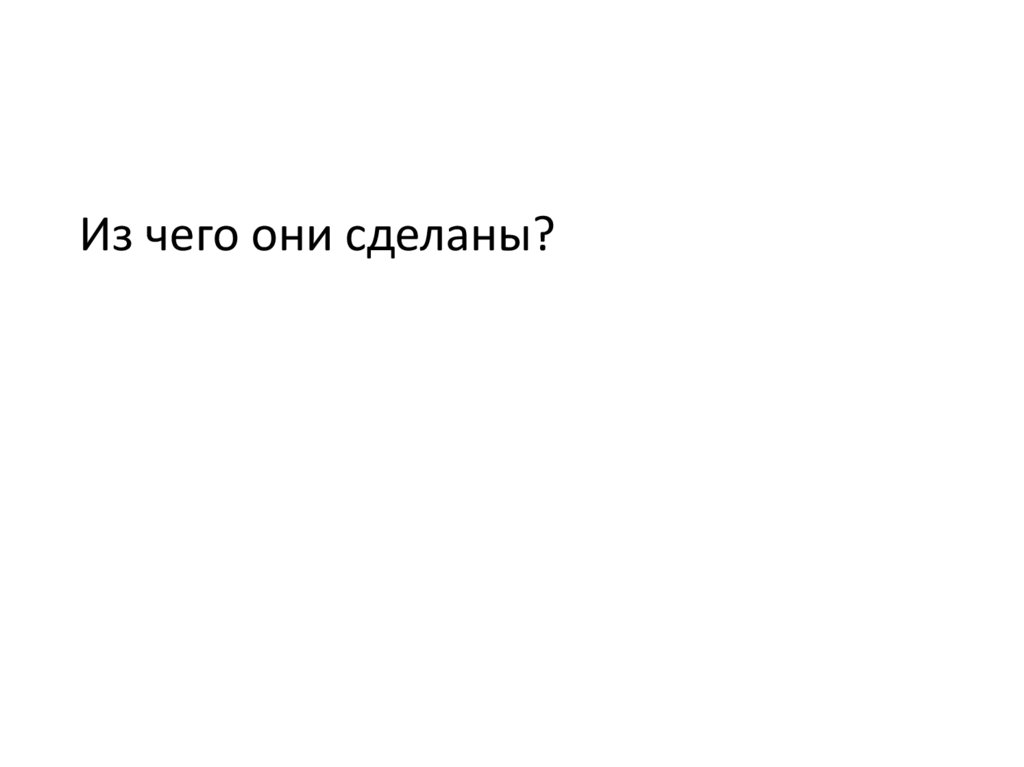

Из чего они сделаны?

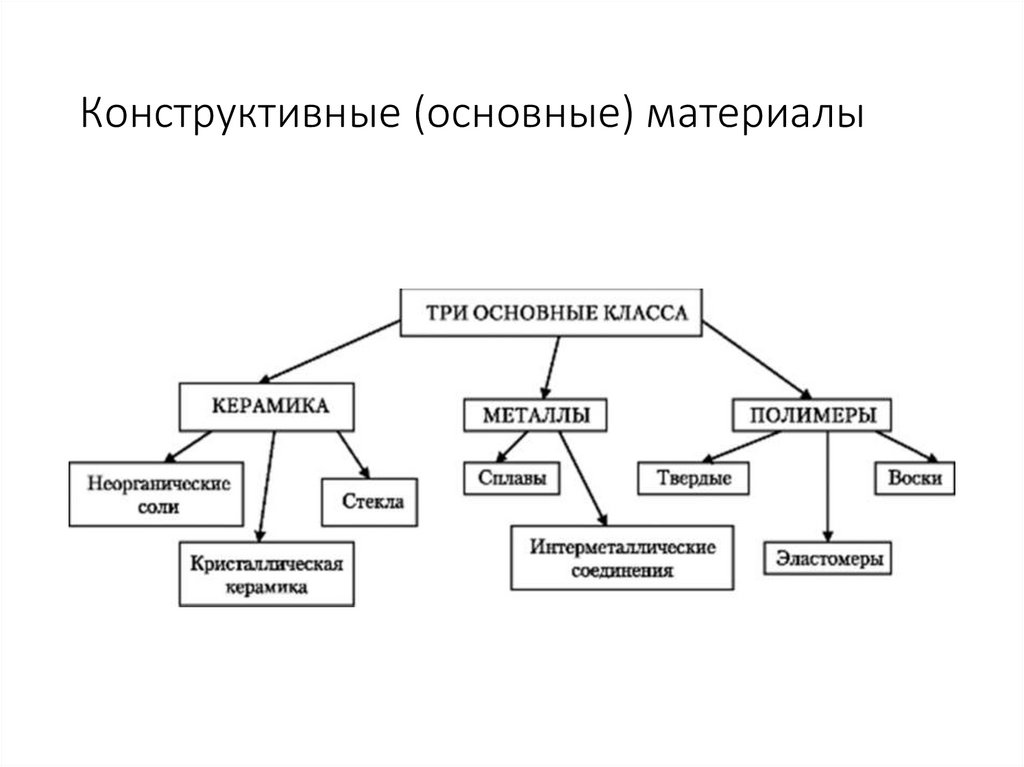

4. Конструктивные (основные) материалы

5.

•С помощью чего протезы сделаны?

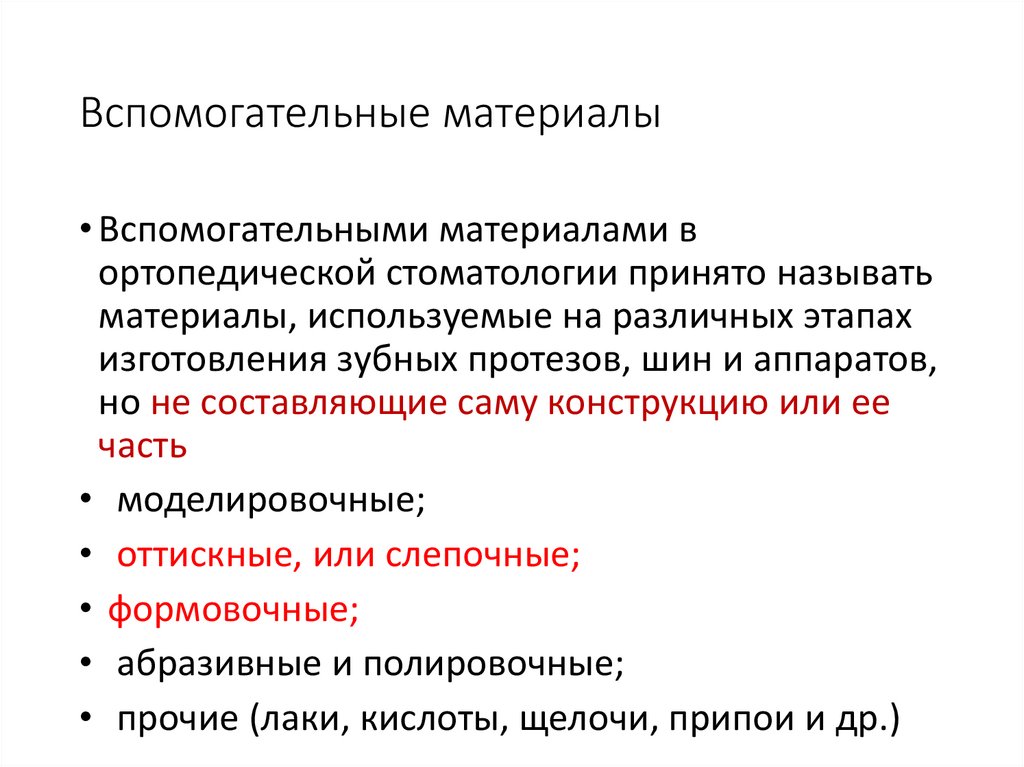

6. Вспомогательные материалы

• Вспомогательными материалами в
ортопедической стоматологии принято называть
материалы, используемые на различных этапах
изготовления зубных протезов, шин и аппаратов,
но не составляющие саму конструкцию или ее
часть
• моделировочные;
• оттискные, или слепочные;
• формовочные;
• абразивные и полировочные;
• прочие (лаки, кислоты, щелочи, припои и др.)

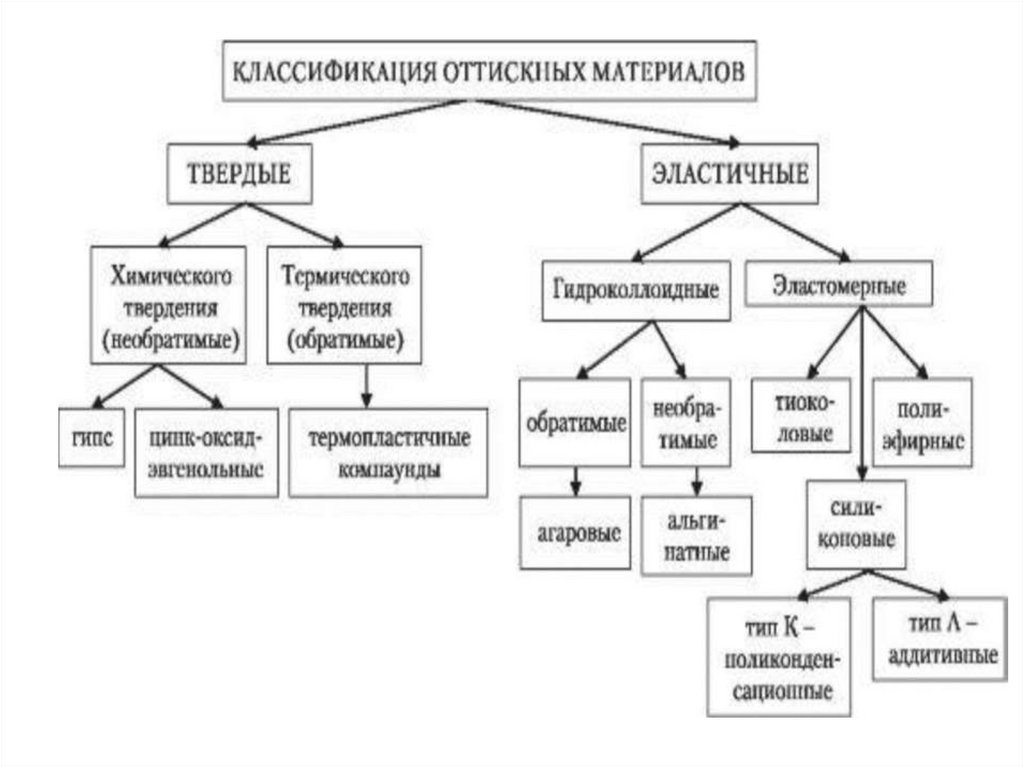

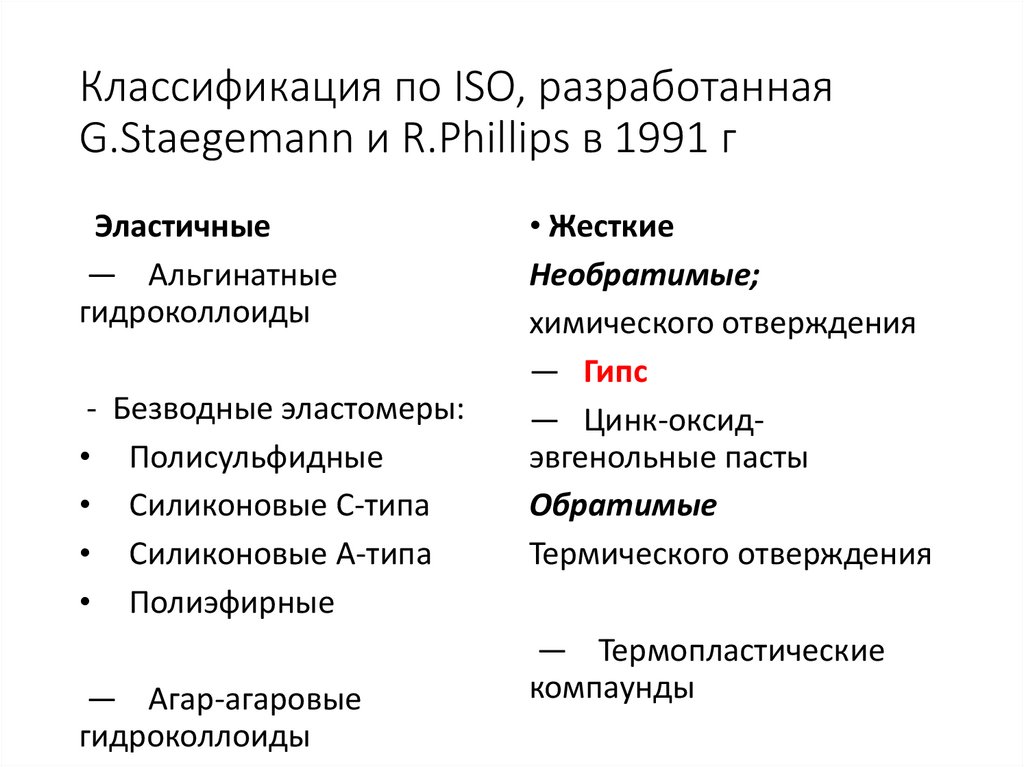

7. Классификация по ISO, разработанная G.Staegemann и R.Phillips в 1991 г

Эластичные
— Альгинатные
гидроколлоиды
- Безводные эластомеры:
• Полисульфидные
• Силиконовые С-типа
• Силиконовые А-типа
• Полиэфирные
— Агар-агаровые
гидроколлоиды
• Жесткие
Необратимые;
химического отверждения
— Гипс
— Цинк-оксидэвгенольные пасты
Обратимые
Термического отверждения
— Термопластические
компаунды

8.

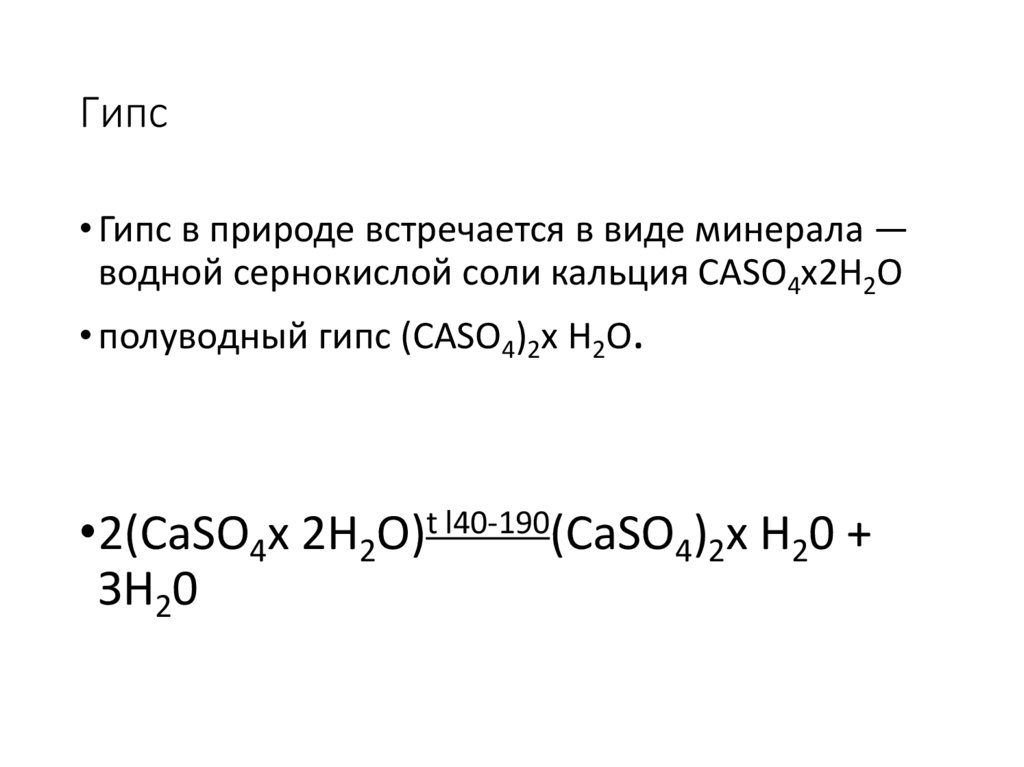

9. Гипс

• Гипс в природе встречается в виде минерала —
водной сернокислой соли кальция CASO4x2H2O
• полуводный гипс (CASO4)2x Н2О.
•2(CaSO4x 2H2О)t l40-190(CaSO4)2х Н20 +
ЗН20

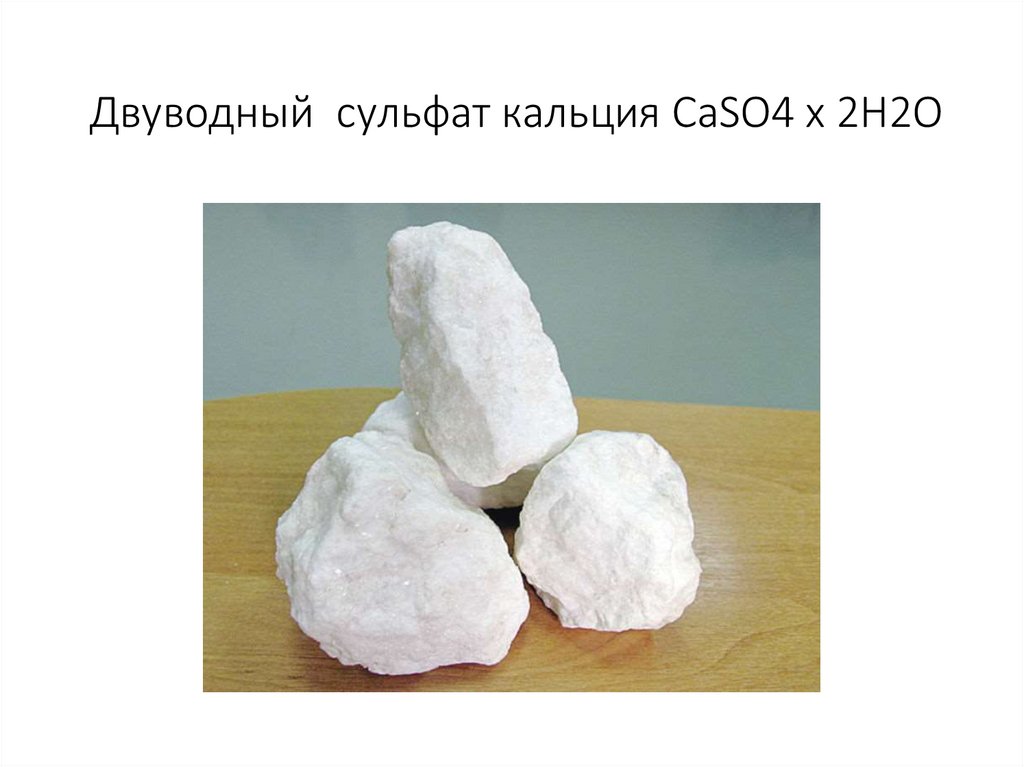

10. Двуводный сульфат кальция CaSO4 х 2H2О

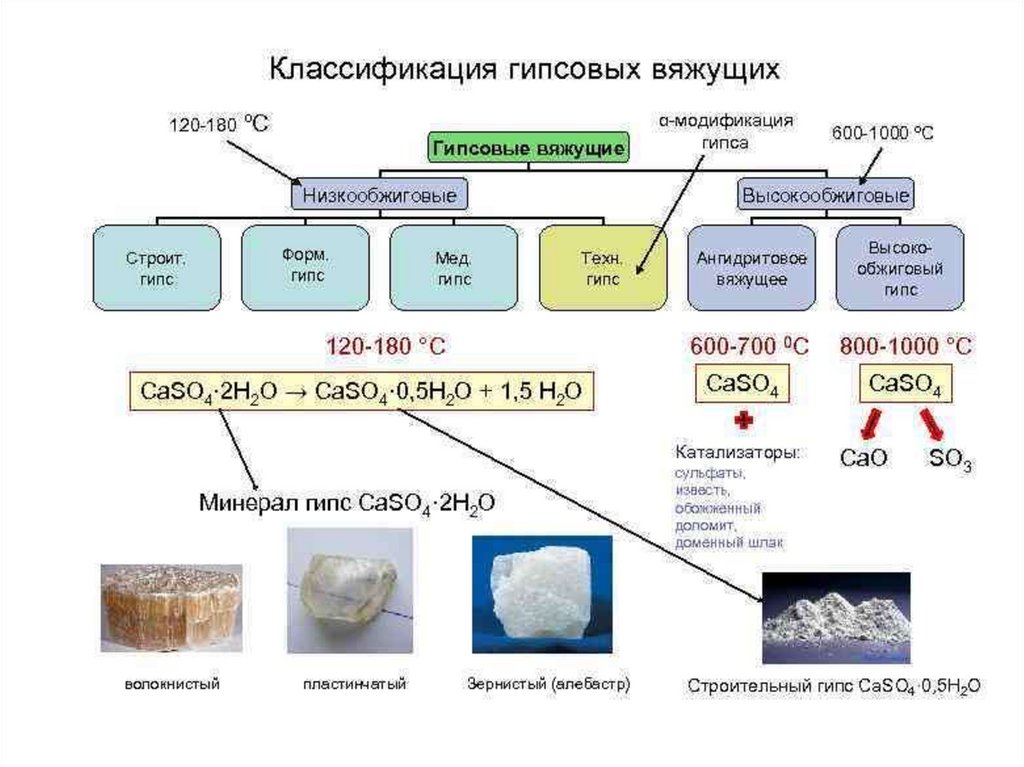

11.

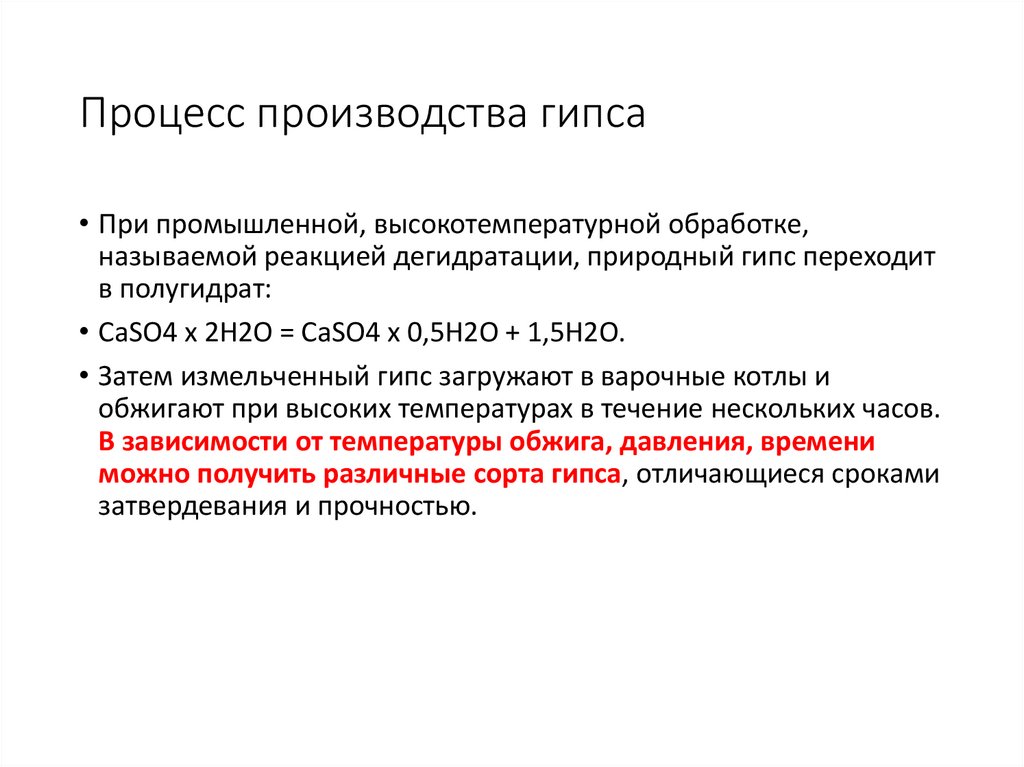

12. Процесс производства гипса

• При промышленной, высокотемпературной обработке,
называемой реакцией дегидратации, природный гипс переходит
в полугидрат:
• CaSO4 х 2H2О = CaSO4 х 0,5H2О + 1,5Н2О.
• Затем измельченный гипс загружают в варочные котлы и
обжигают при высоких температурах в течение нескольких часов.
В зависимости от температуры обжига, давления, времени
можно получить различные сорта гипса, отличающиеся сроками
затвердевания и прочностью.

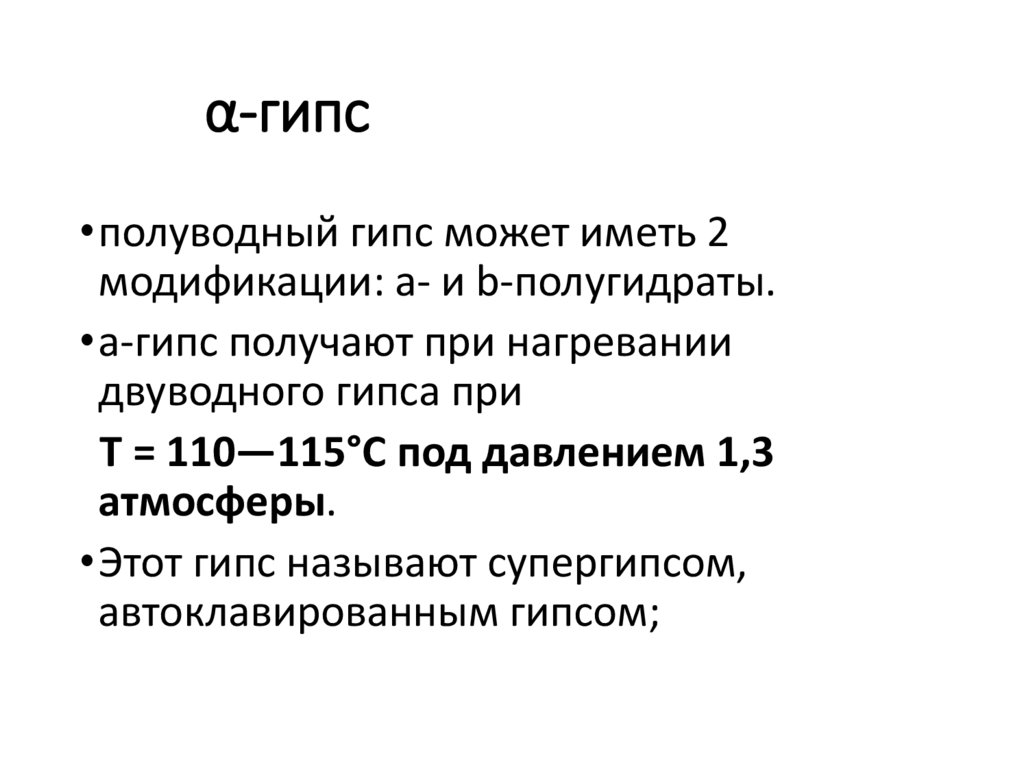

13. α-гипс

•полуводный гипс может иметь 2
модификации: a- и b-полугидраты.
•a-гипс получают при нагревании
двуводного гипса при
Т = 110—115°С под давлением 1,3
атмосферы.
•Этот гипс называют супергипсом,
автоклавированным гипсом;

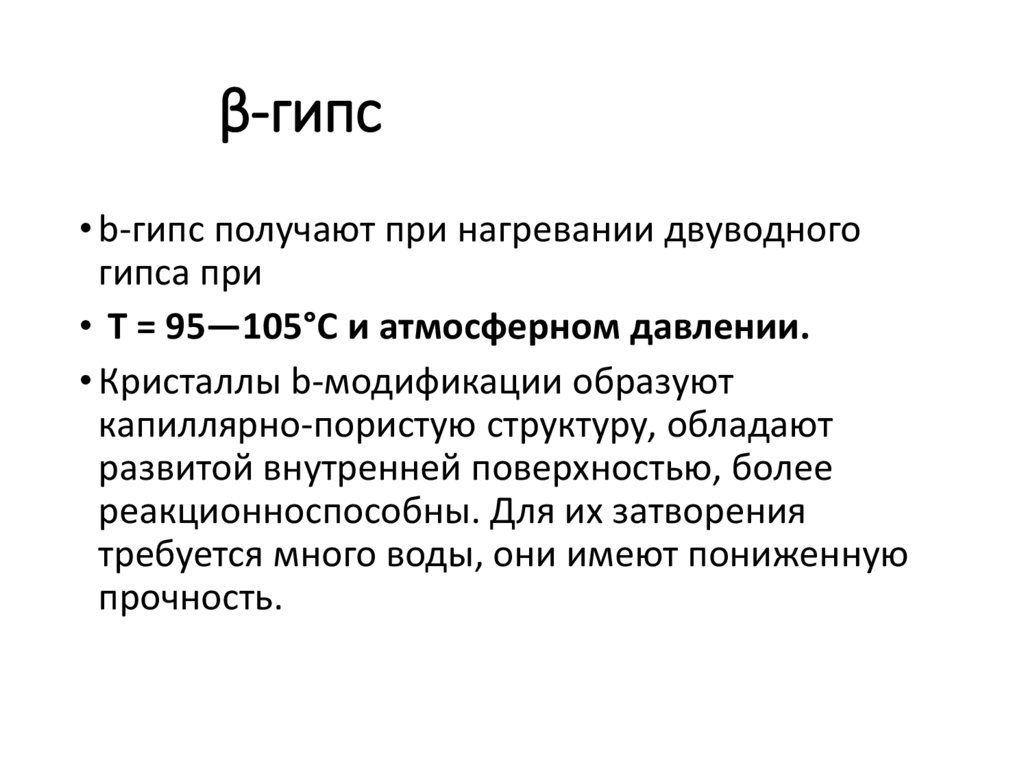

14. β-гипс

• b-гипс получают при нагревании двуводного
гипса при
• Т = 95—105°С и атмосферном давлении.
• Кристаллы b-модификации образуют
капиллярно-пористую структуру, обладают
развитой внутренней поверхностью, более
реакционноспособны. Для их затворения
требуется много воды, они имеют пониженную
прочность.

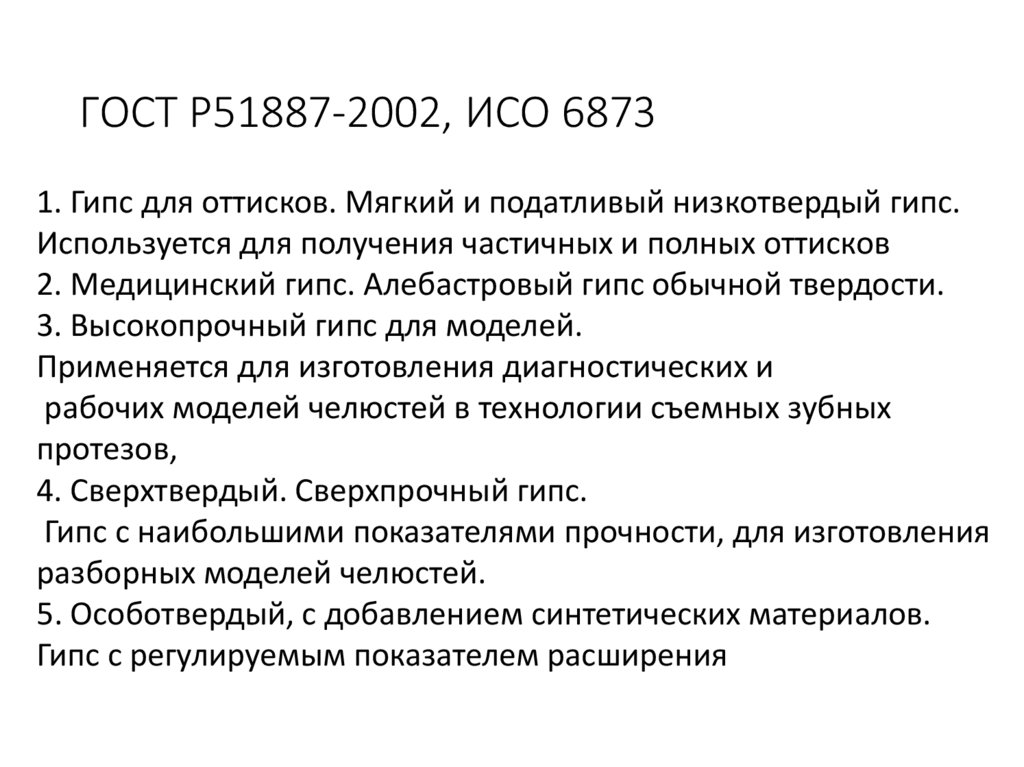

15. ГОСТ Р51887-2002, ИСО 6873

1. Гипс для оттисков. Мягкий и податливый низкотвердый гипс.
Используется для получения частичных и полных оттисков
2. Медицинский гипс. Алебастровый гипс обычной твердости.
3. Высокопрочный гипс для моделей.
Применяется для изготовления диагностических и
рабочих моделей челюстей в технологии съемных зубных
протезов,
4. Сверхтвердый. Сверхпрочный гипс.
Гипс с наибольшими показателями прочности, для изготовления
разборных моделей челюстей.
5. Особотвердый, с добавлением синтетических материалов.
Гипс с регулируемым показателем расширения

16.

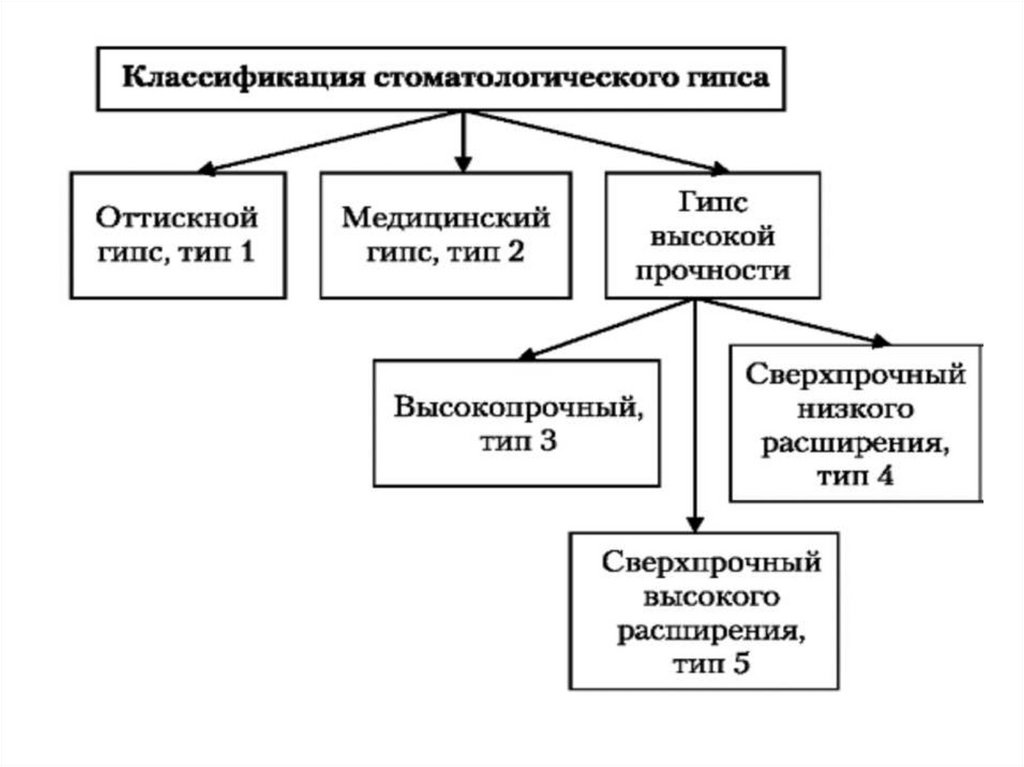

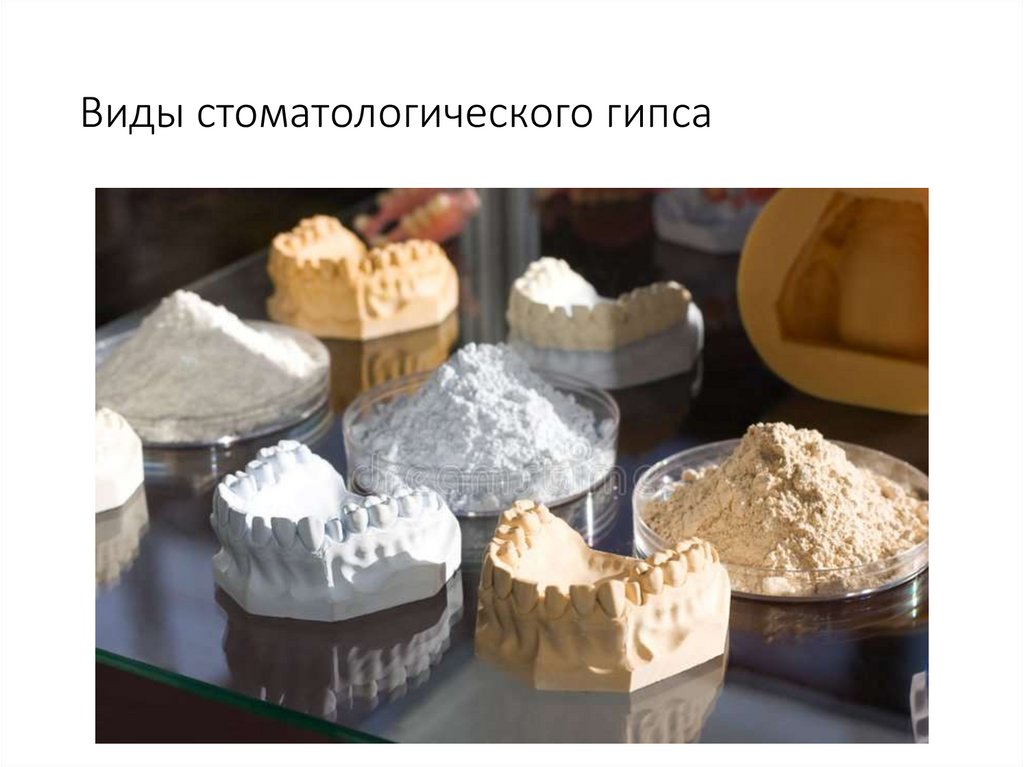

17. Виды стоматологического гипса

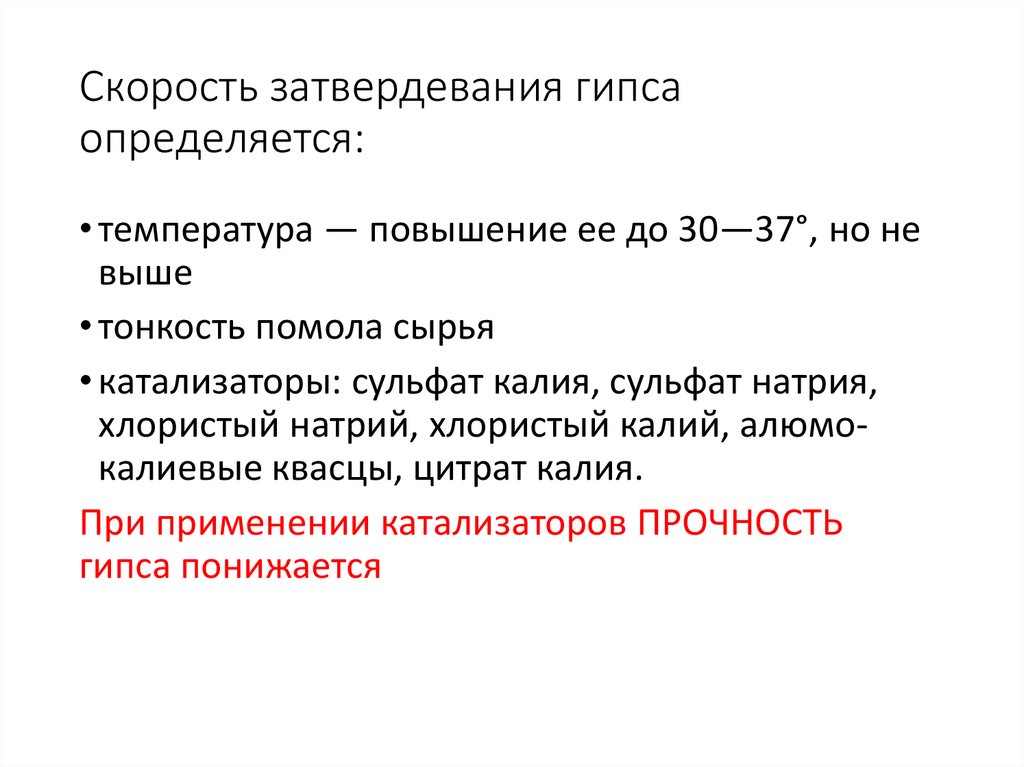

18. Скорость затвердевания гипса определяется:

• температура — повышение ее до 30—37°, но не
выше
• тонкость помола сырья
• катализаторы: сульфат калия, сульфат натрия,
хлористый натрий, хлористый калий, алюмокалиевые квасцы, цитрат калия.
При применении катализаторов ПРОЧНОСТЬ
гипса понижается

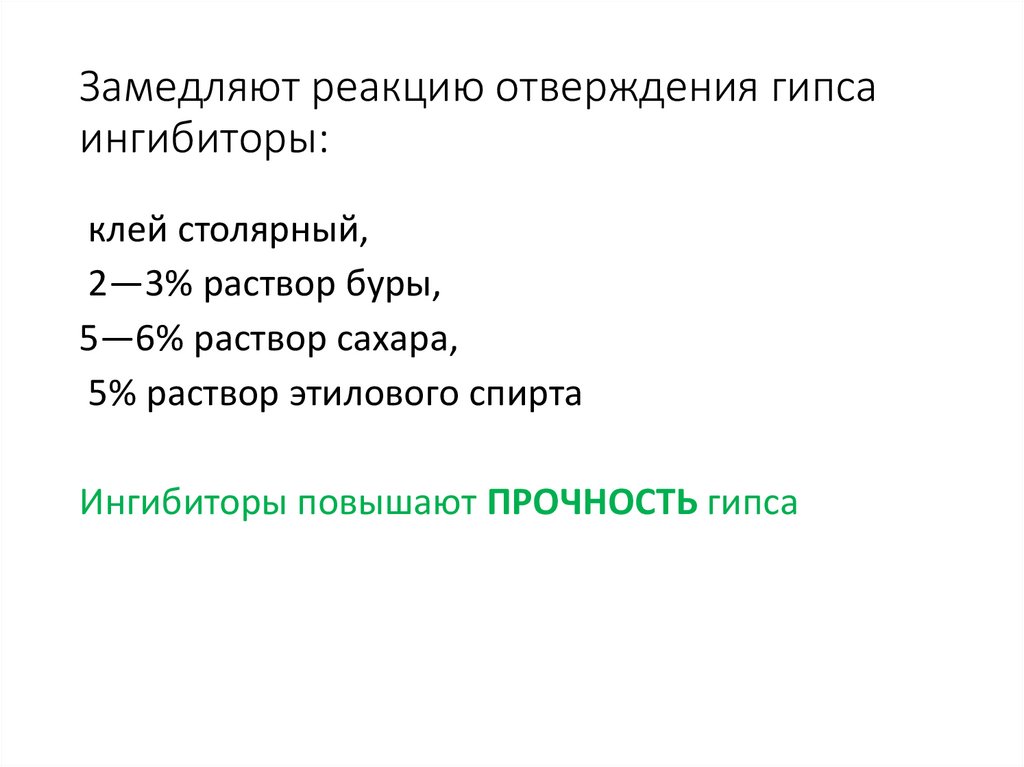

19. Замедляют реакцию отверждения гипса ингибиторы:

клей столярный,
2—3% раствор буры,
5—6% раствор сахара,
5% раствор этилового спирта
Ингибиторы повышают ПРОЧНОСТЬ гипса

20. ГИПС ОТТИСКНЫЙ

Достоинства
• хорошая пластичность,
• точный отпечаток
протезного ложа,
• отсутствие усадки,
безвредность,
• доступность и
дешевизна
Недостатки
• гипс трудно выводится
из полости рта, хрупок.
• продолжительное
время затвердевания,
• трудность отделения
модели от слепка,
• невозможность
повторного
использования

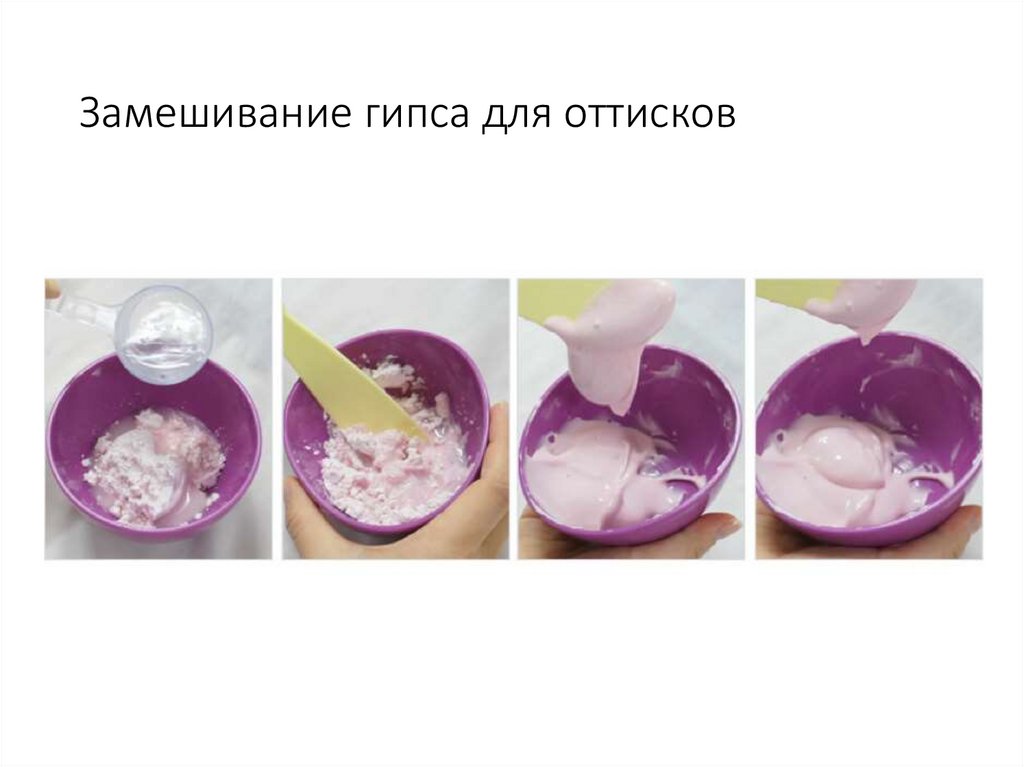

21. Замешивание гипса для оттисков

22.

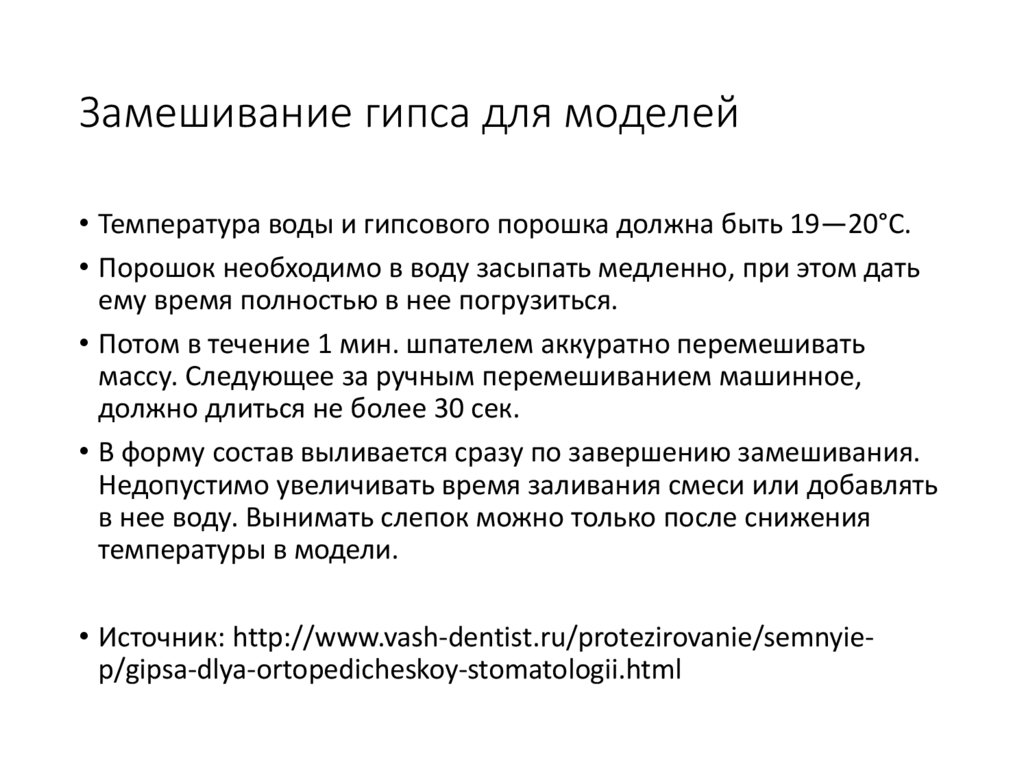

23. Замешивание гипса для моделей

• Температура воды и гипсового порошка должна быть 19—20°С.
• Порошок необходимо в воду засыпать медленно, при этом дать
ему время полностью в нее погрузиться.
• Потом в течение 1 мин. шпателем аккуратно перемешивать
массу. Следующее за ручным перемешиванием машинное,
должно длиться не более 30 сек.
• В форму состав выливается сразу по завершению замешивания.
Недопустимо увеличивать время заливания смеси или добавлять
в нее воду. Вынимать слепок можно только после снижения
температуры в модели.
• Источник: http://www.vash-dentist.ru/protezirovanie/semnyiep/gipsa-dlya-ortopedicheskoy-stomatologii.html

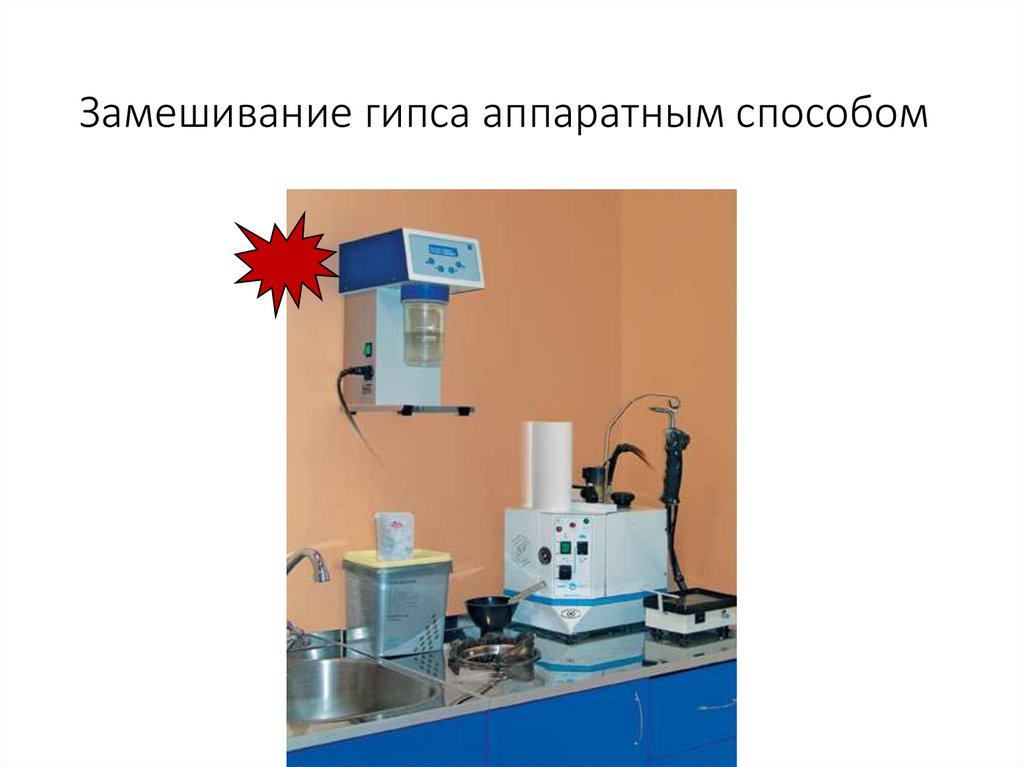

24. Замешивание гипса аппаратным способом

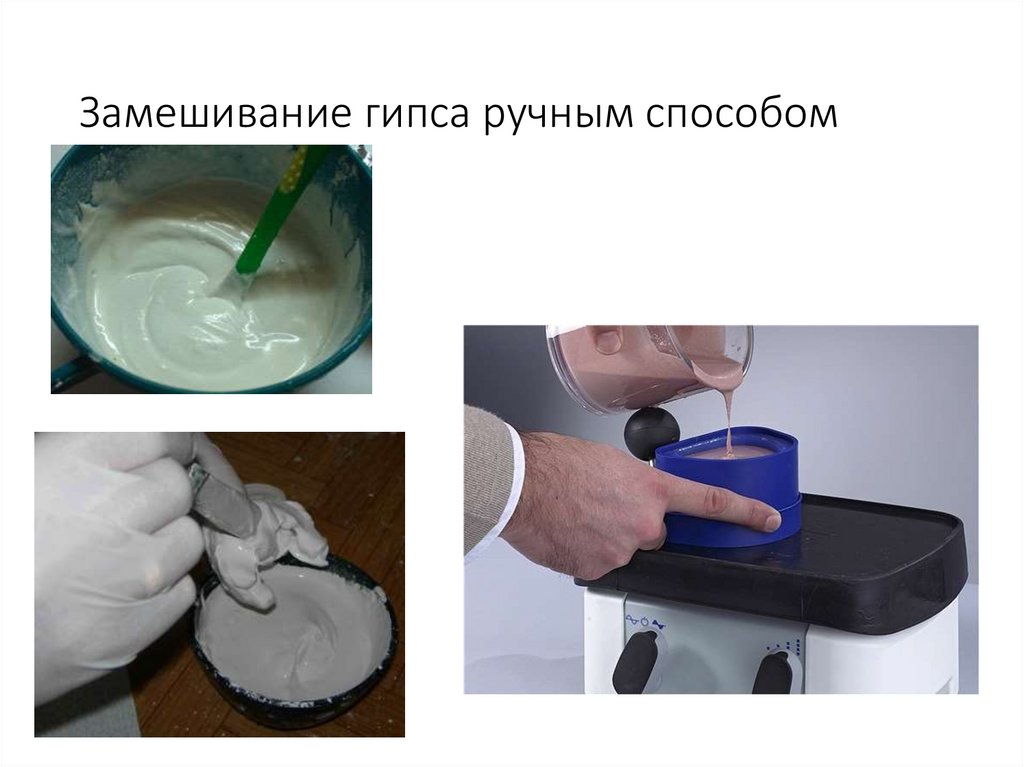

25. Замешивание гипса ручным способом

26.

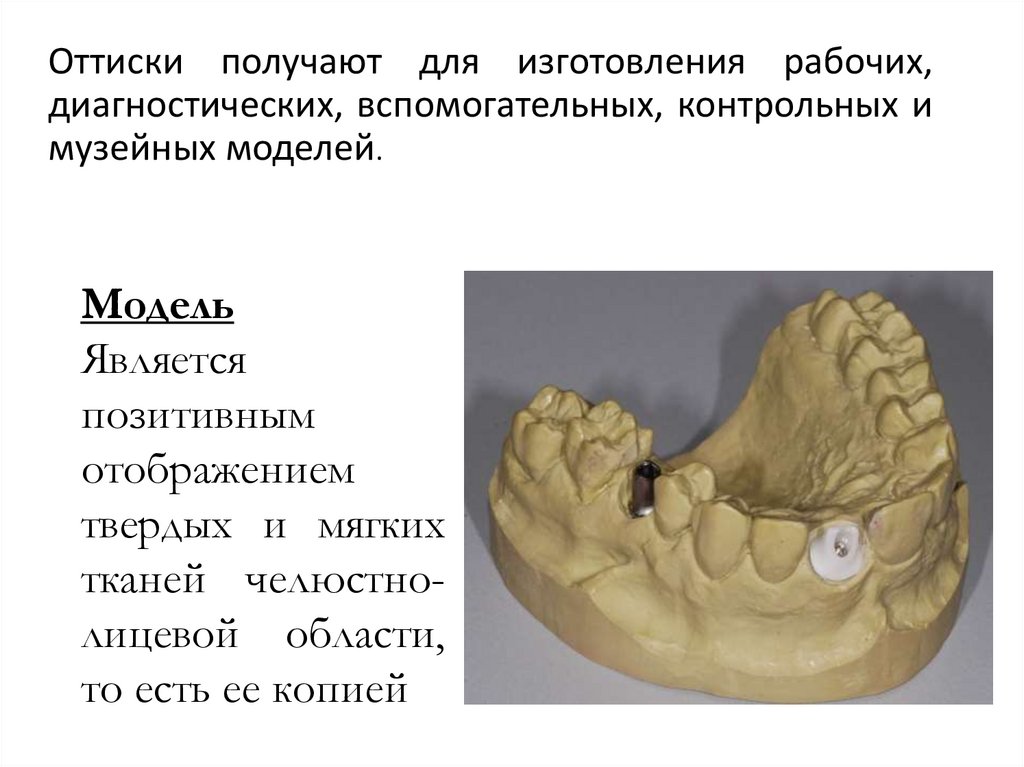

Оттиски получают для изготовления рабочих,
диагностических, вспомогательных, контрольных и
музейных моделей.
Модель
Является
позитивным
отображением
твердых и мягких
тканей челюстнолицевой области,
то есть ее копией

27.

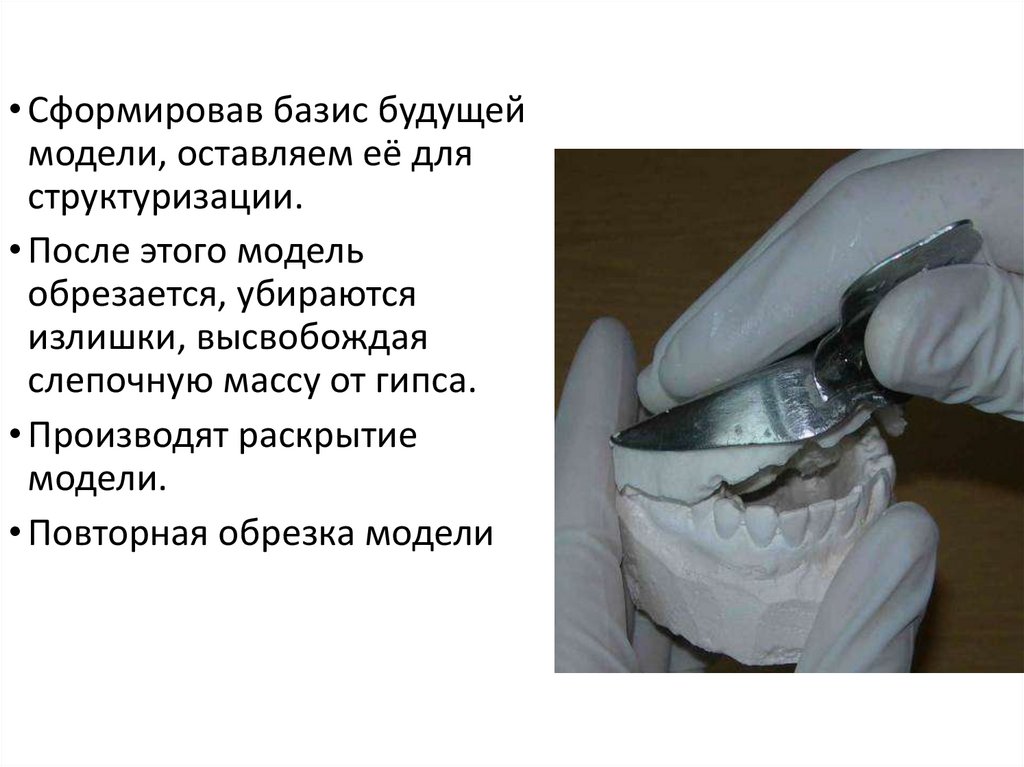

• Сформировав базис будущей
модели, оставляем её для
структуризации.
• После этого модель
обрезается, убираются
излишки, высвобождая
слепочную массу от гипса.
• Производят раскрытие
модели.
• Повторная обрезка модели

28. Спасибо за внимание!
