Система проектирования KiCAD, назначение, интерфейс
1.

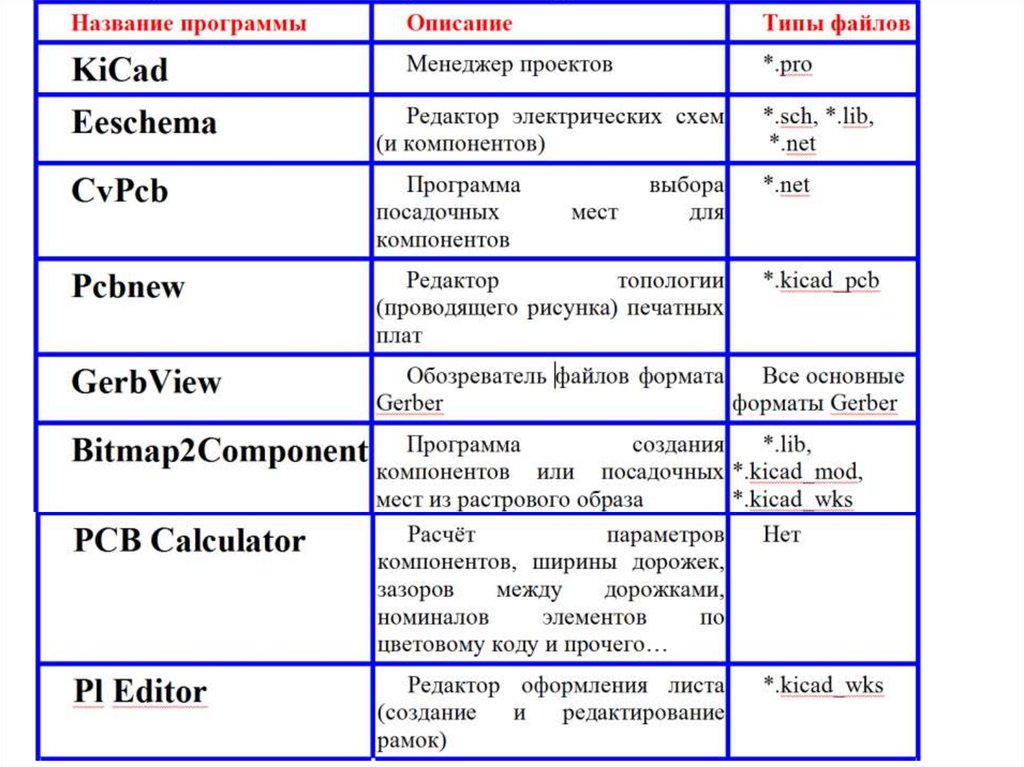

14.06.20252.
14.06.20253.

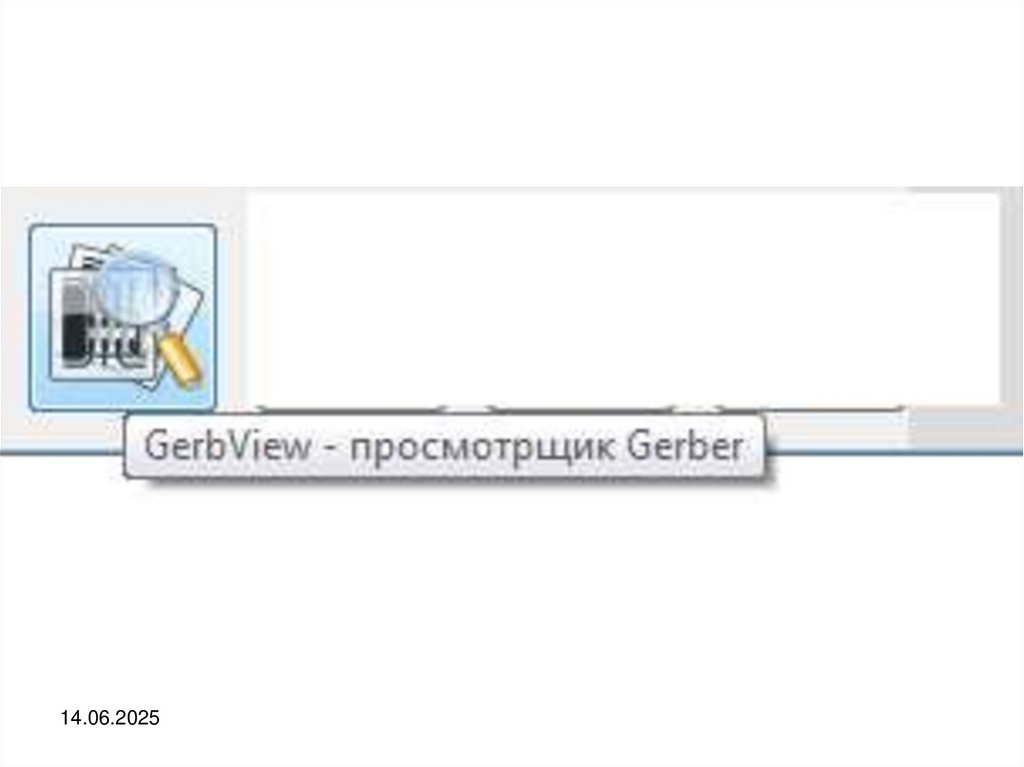

14.06.20254.

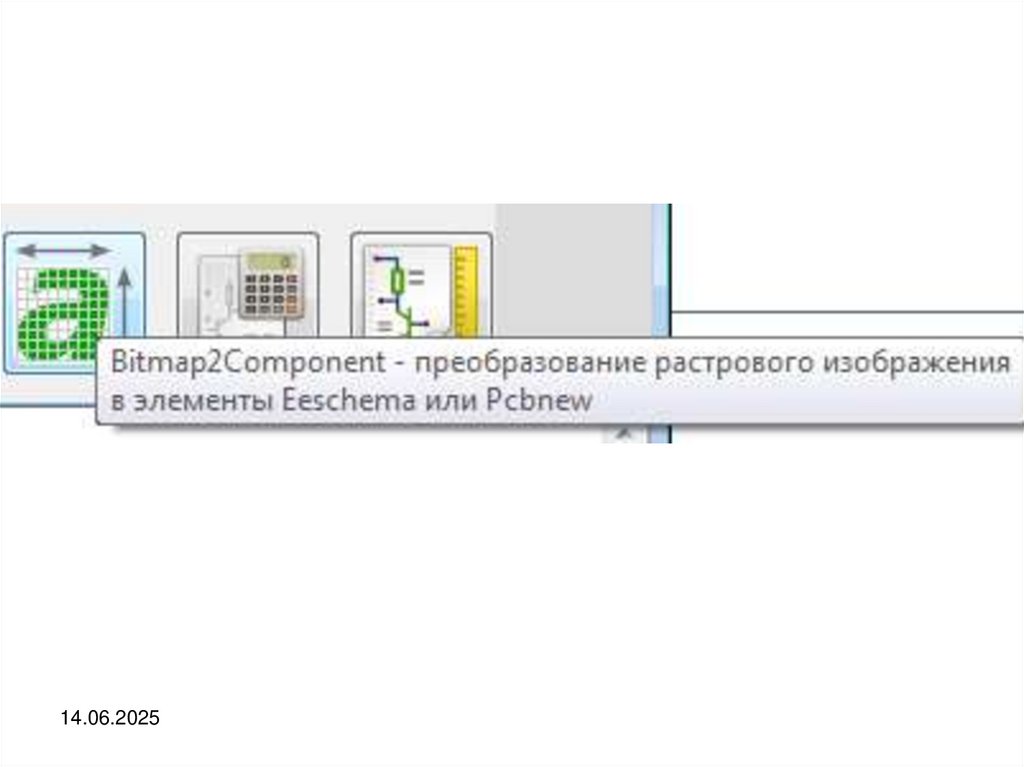

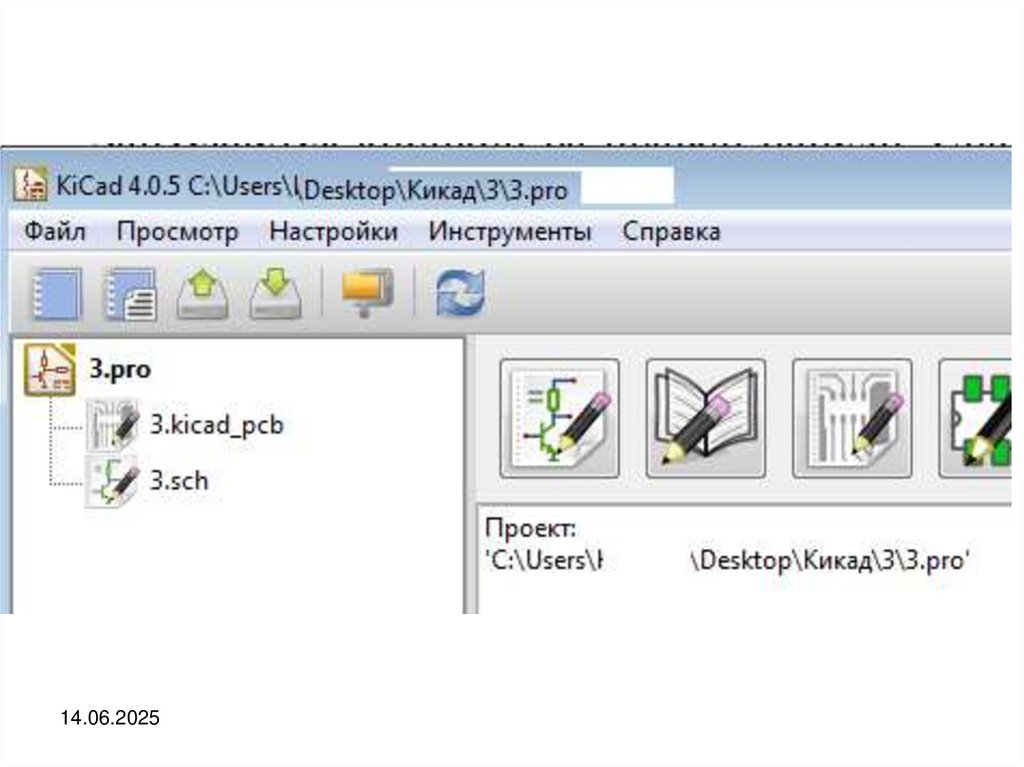

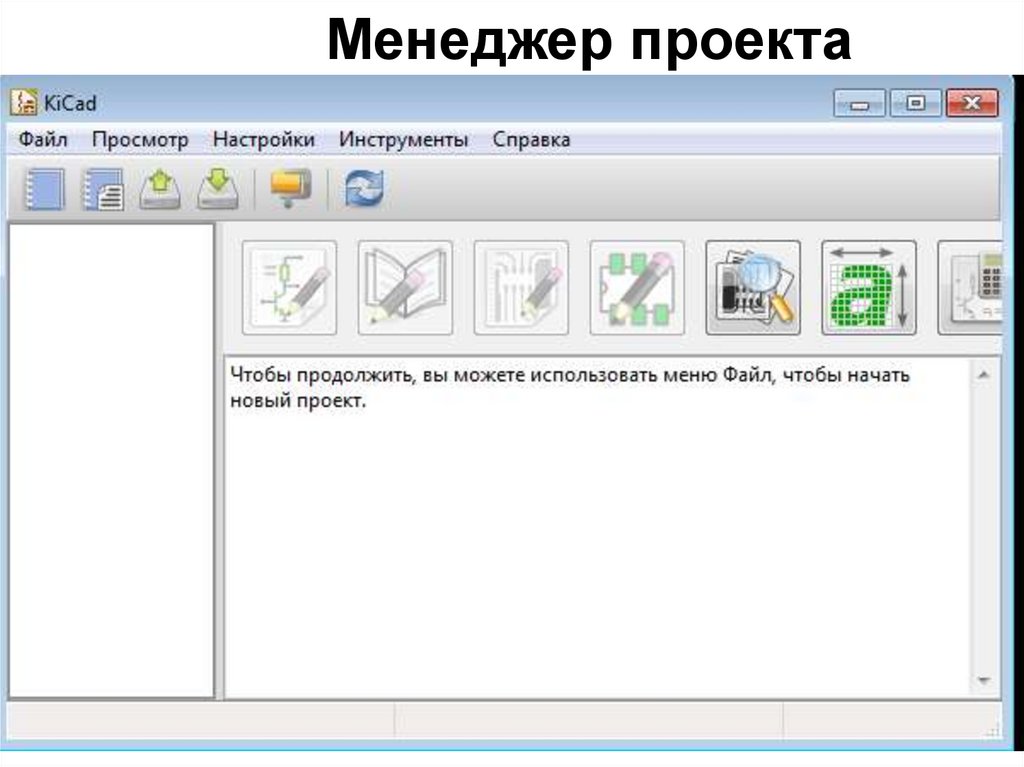

Менеджер проекта14.06.2025
5.

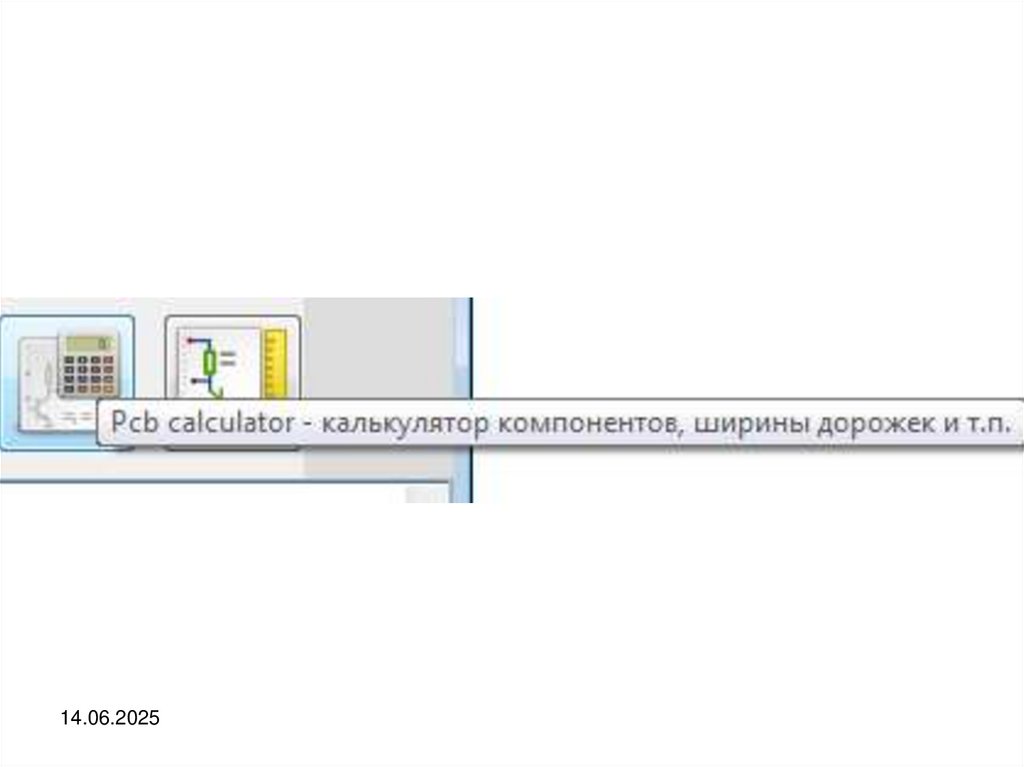

14.06.20256.

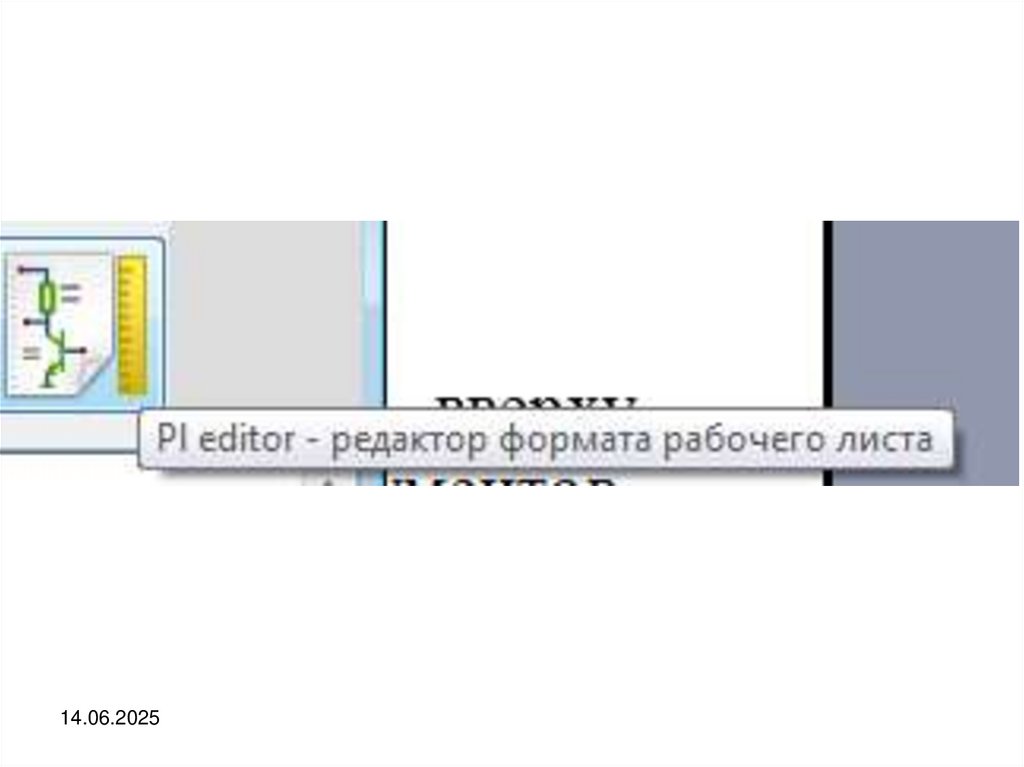

14.06.20257.
14.06.20258.

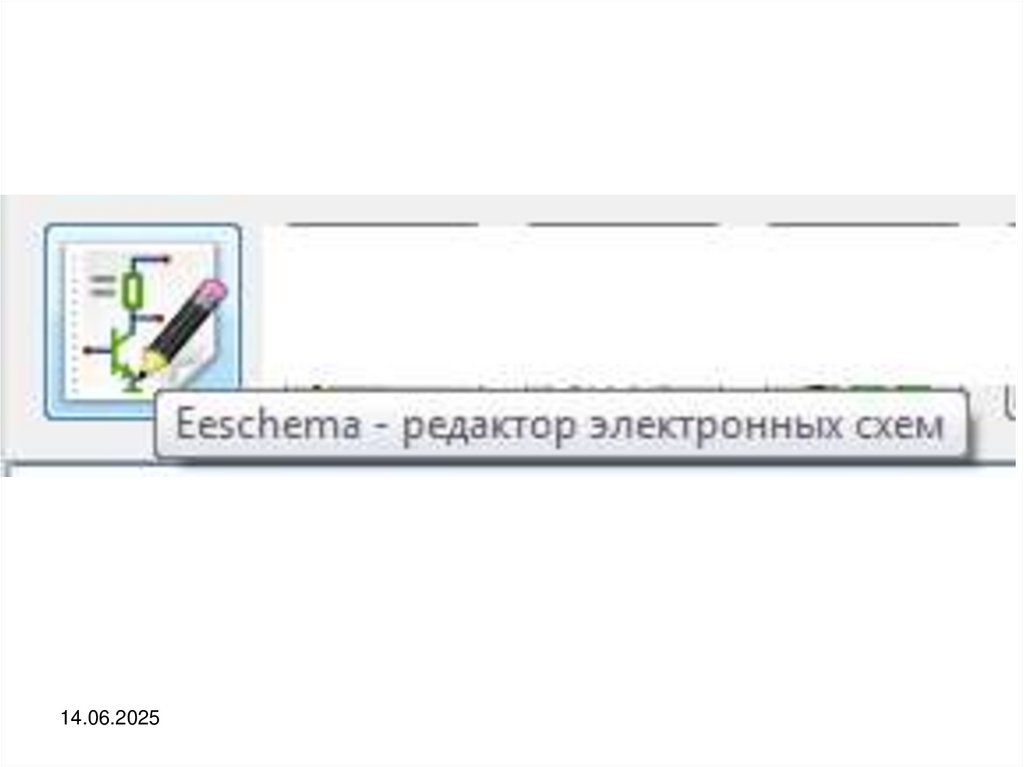

14.06.20259.
14.06.202510.

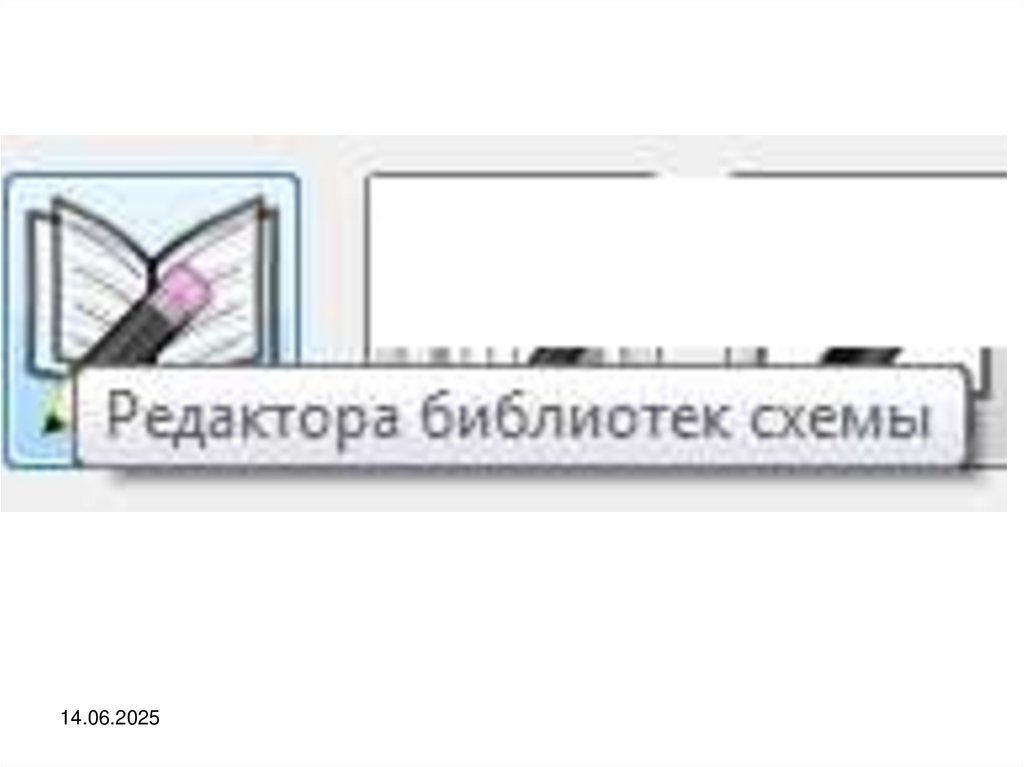

14.06.202511.

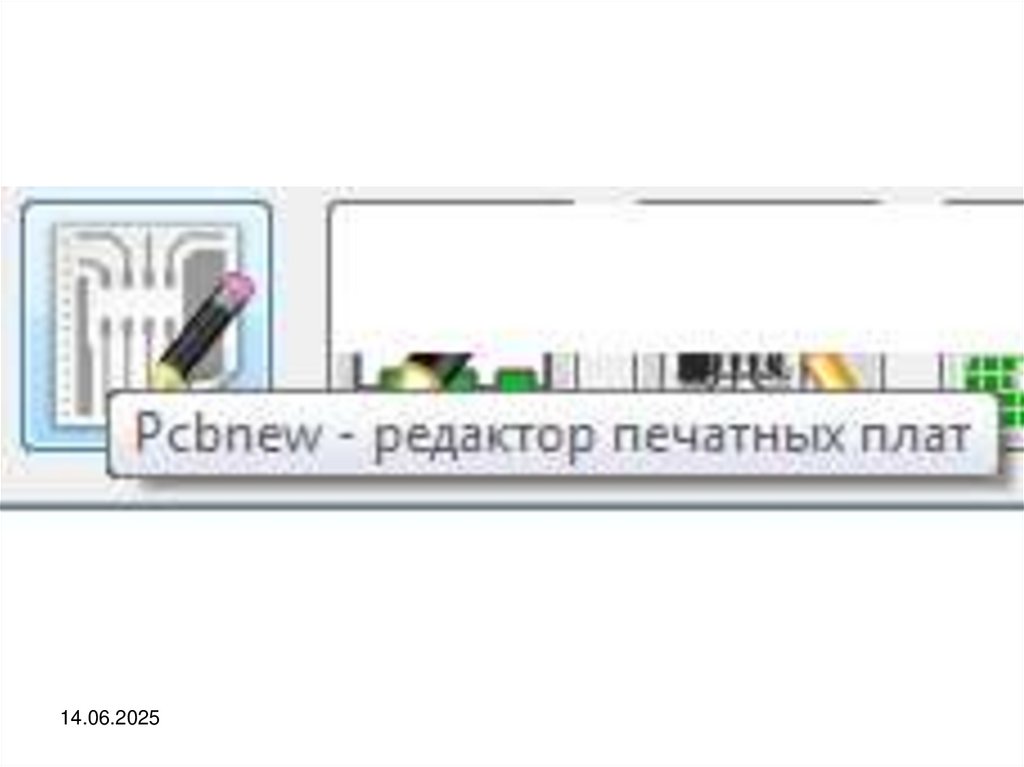

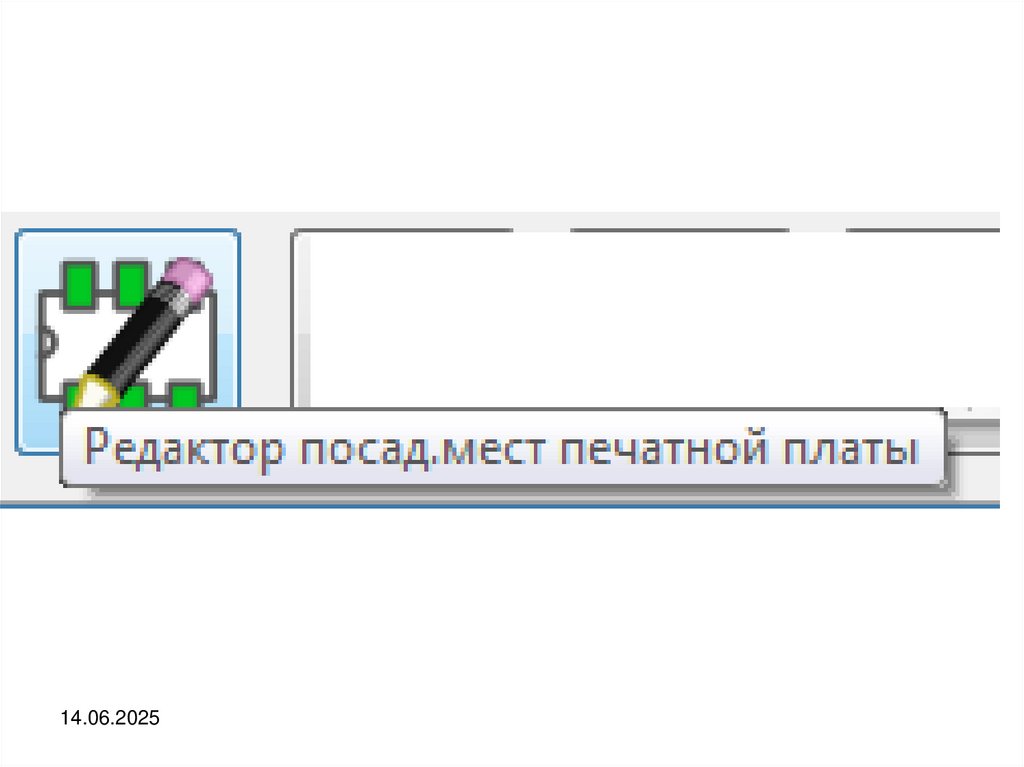

14.06.202512.

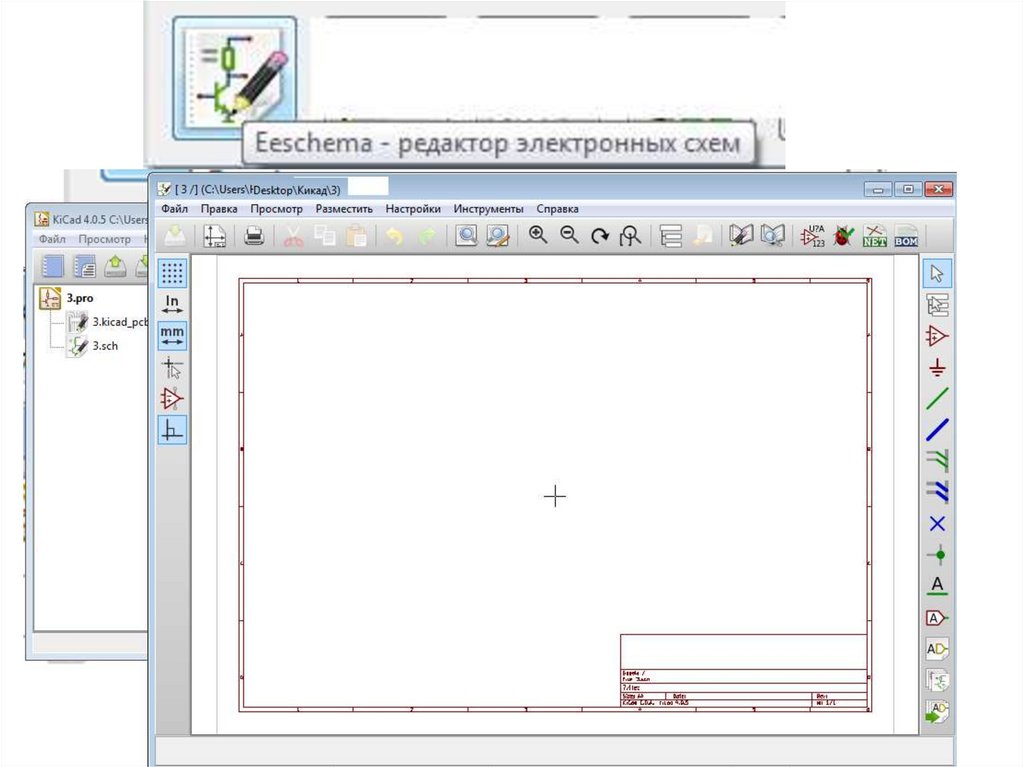

14.06.202513.
14.06.202514.
14.06.202515.

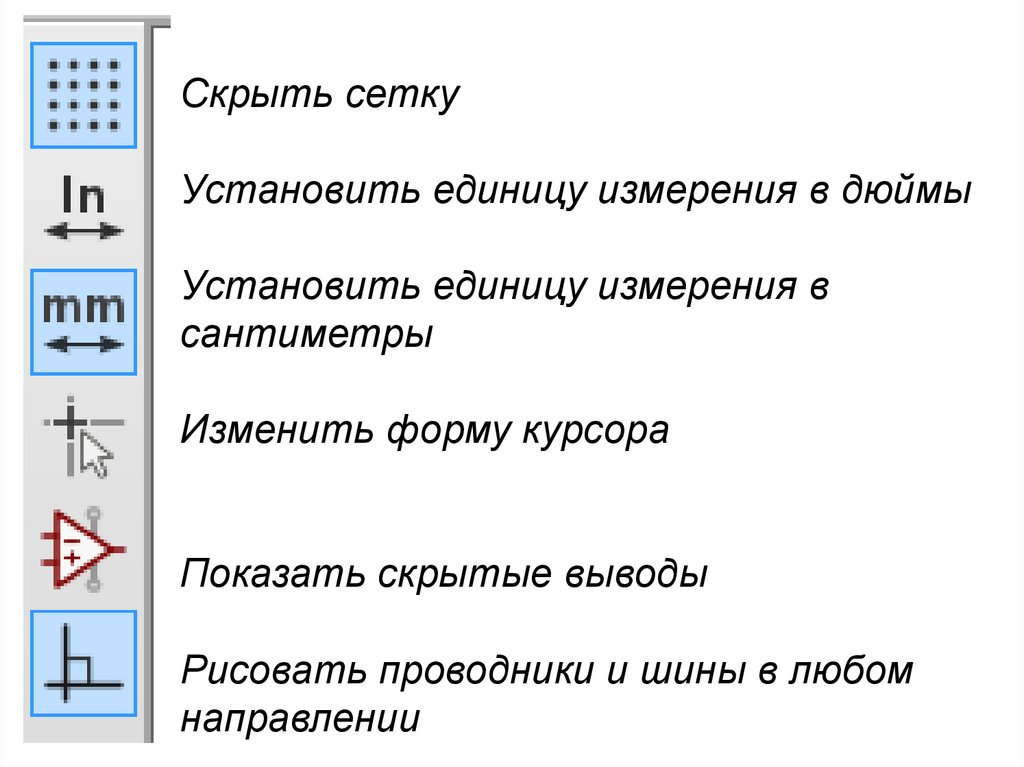

Скрыть сеткуУстановить единицу измерения в дюймы
Установить единицу измерения в
сантиметры
Изменить форму курсора
Показать скрытые выводы
Рисовать проводники и шины в любом
14.06.2025 направлении

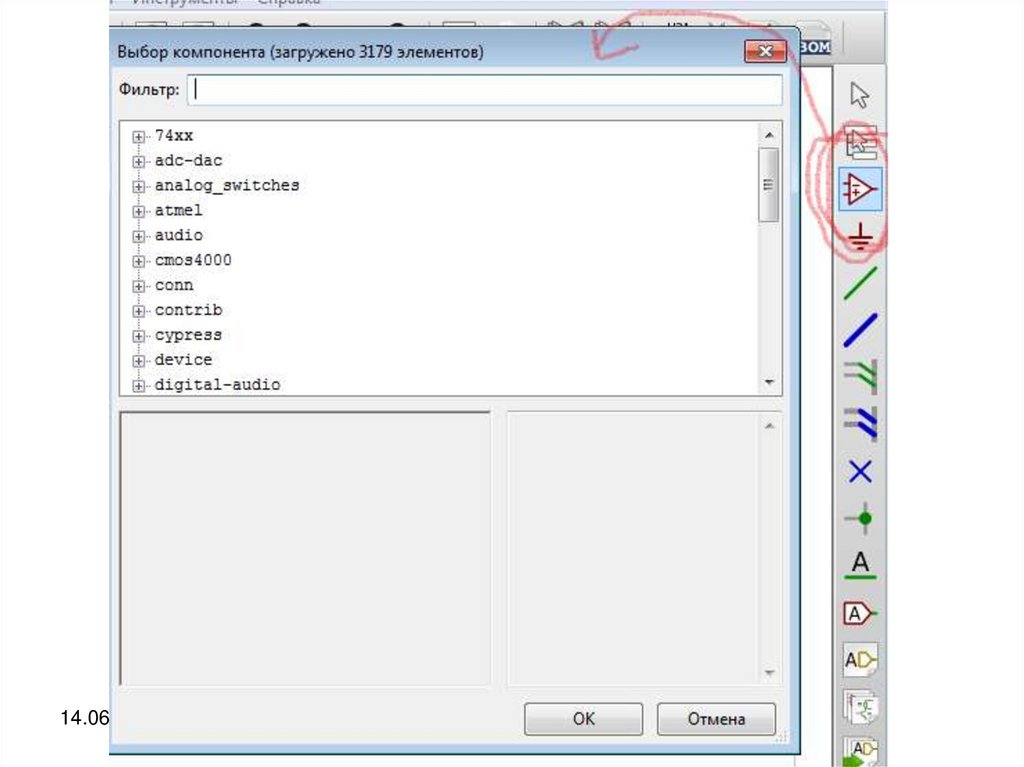

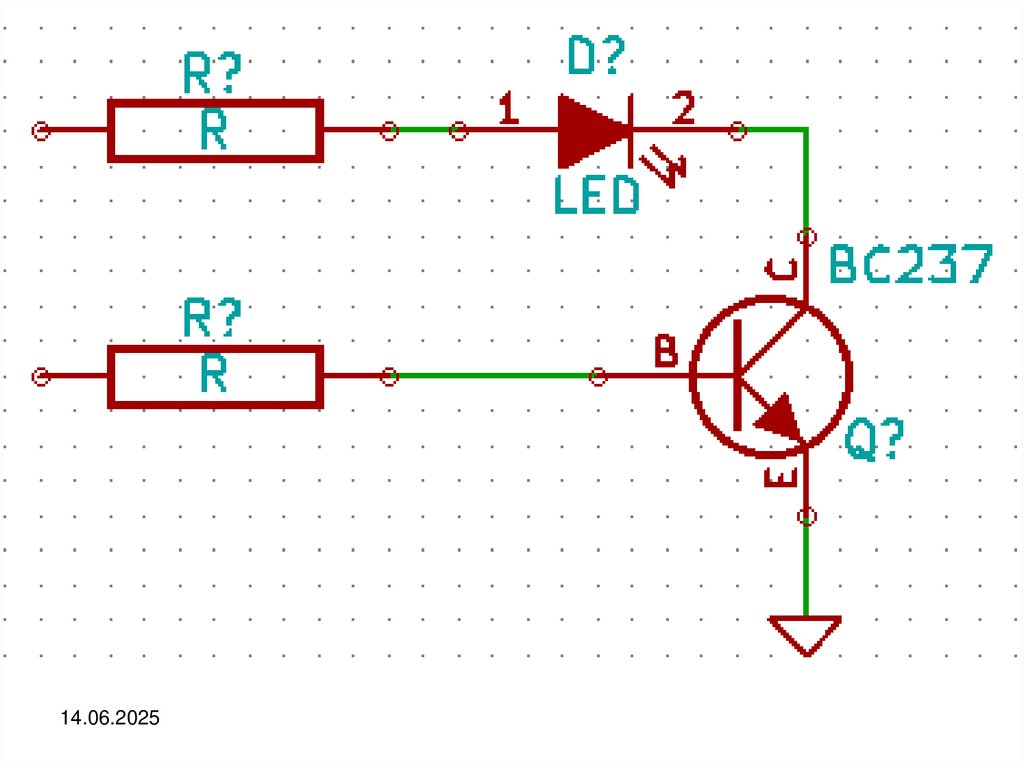

16.

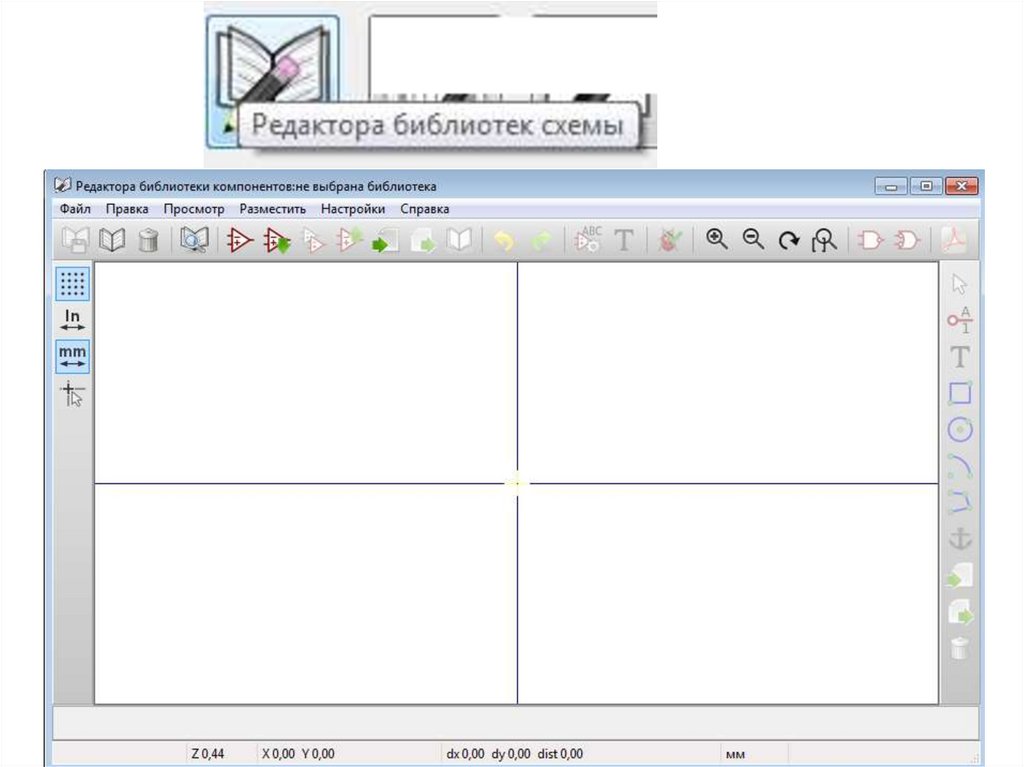

14.06.202517.
14.06.202518.
14.06.202519.
14.06.202520.
14.06.202521.

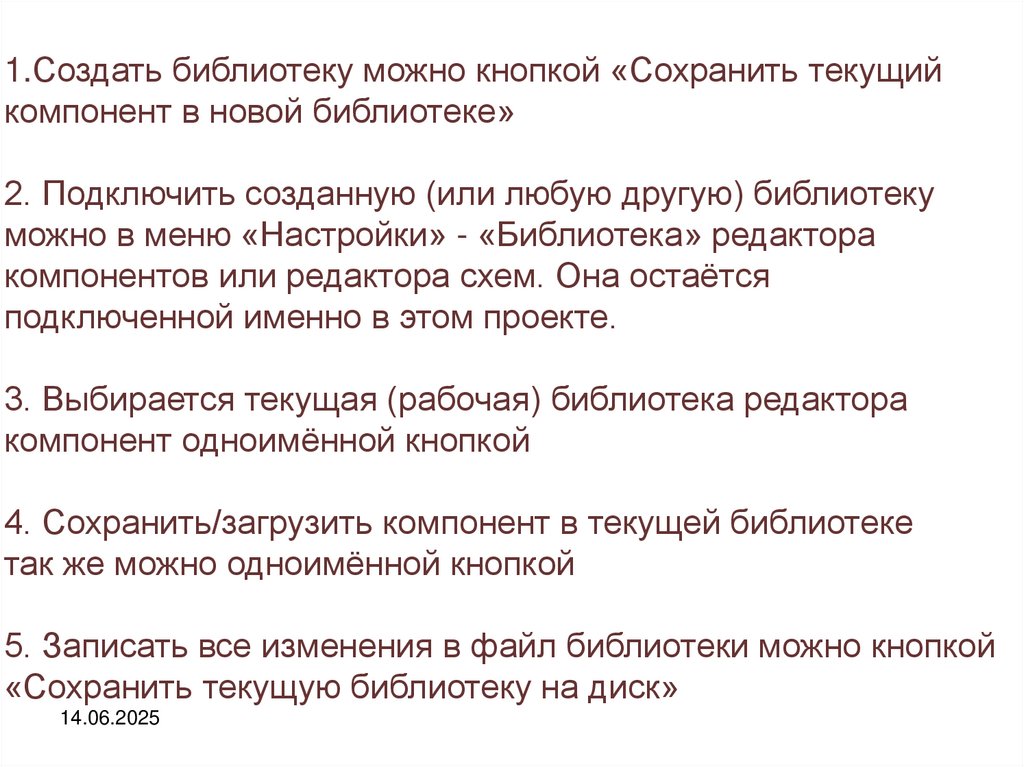

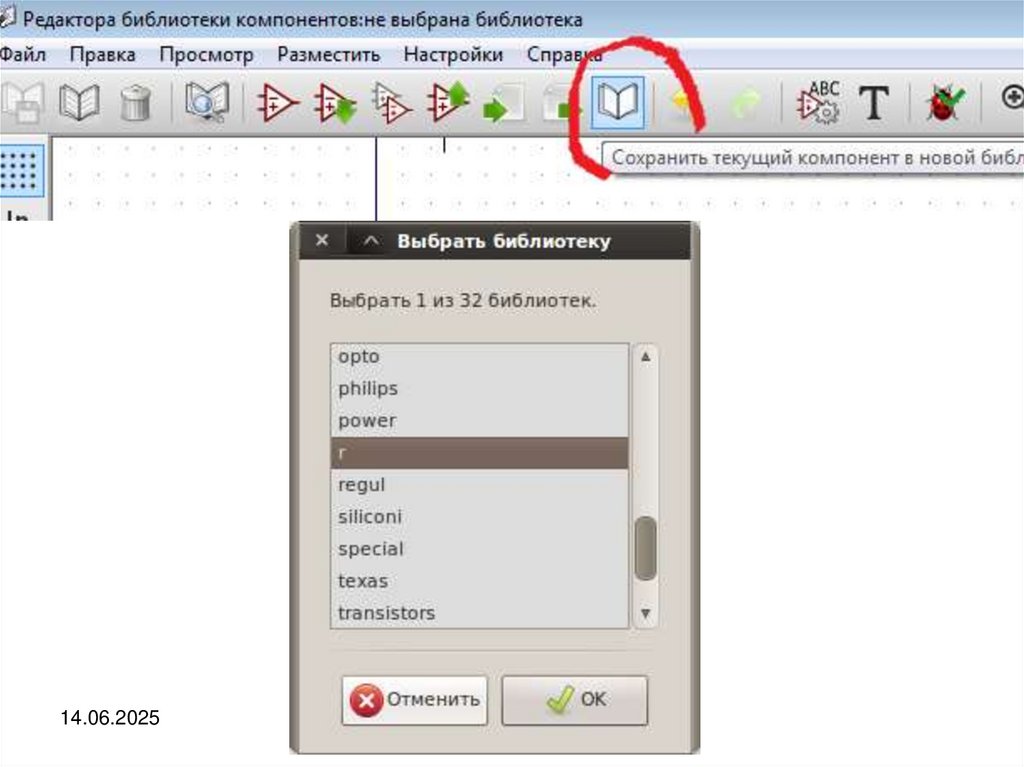

1.Создать библиотеку можно кнопкой «Сохранить текущийкомпонент в новой библиотеке»
2. Подключить созданную (или любую другую) библиотеку
можно в меню «Настройки» - «Библиотека» редактора
компонентов или редактора схем. Она остаётся
подключенной именно в этом проекте.
3. Выбирается текущая (рабочая) библиотека редактора
компонент одноимённой кнопкой
4. Сохранить/загрузить компонент в текущей библиотеке
так же можно одноимённой кнопкой
5. Записать все изменения в файл библиотеки можно кнопкой
«Сохранить текущую библиотеку на диск»
14.06.2025
22.

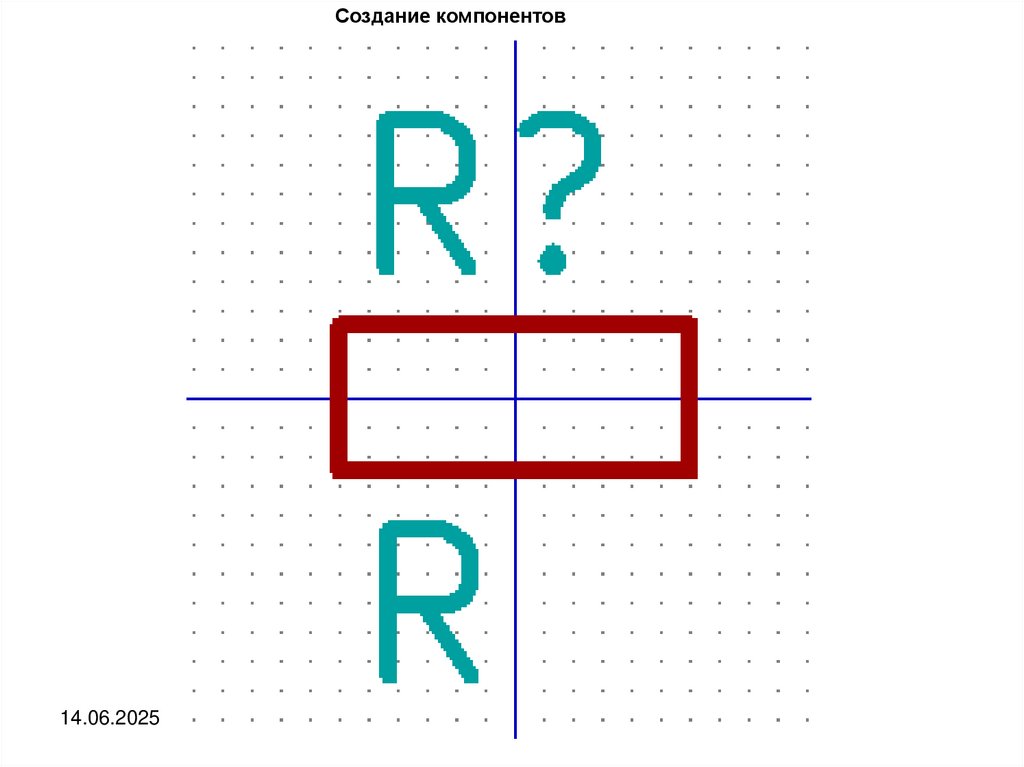

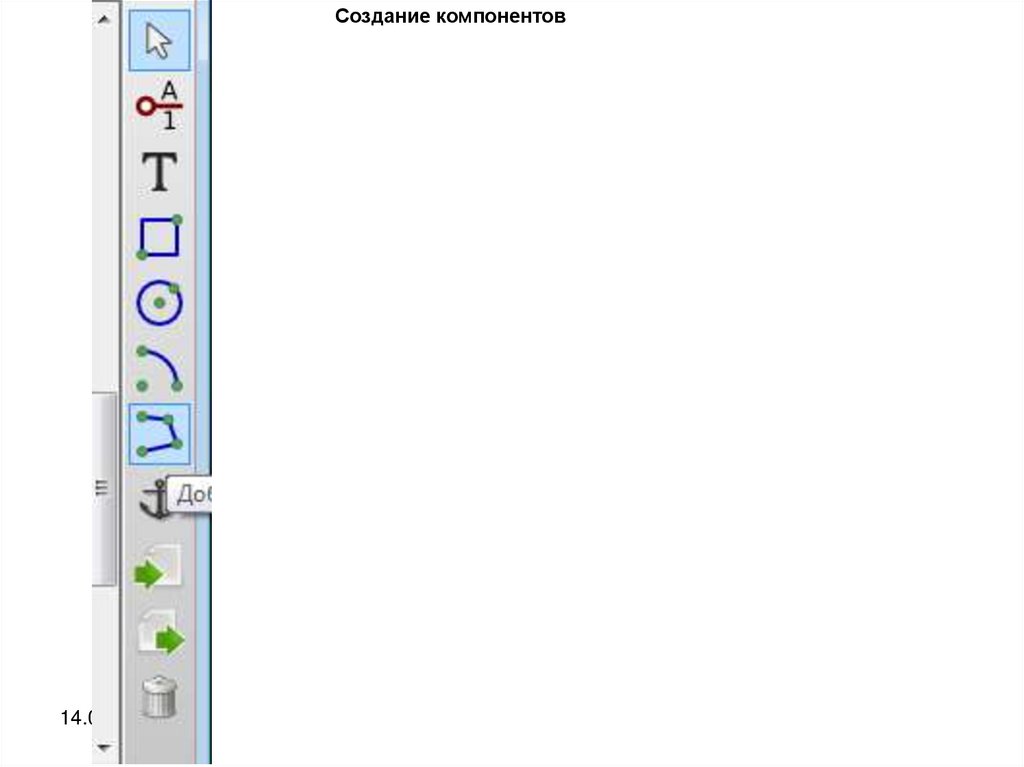

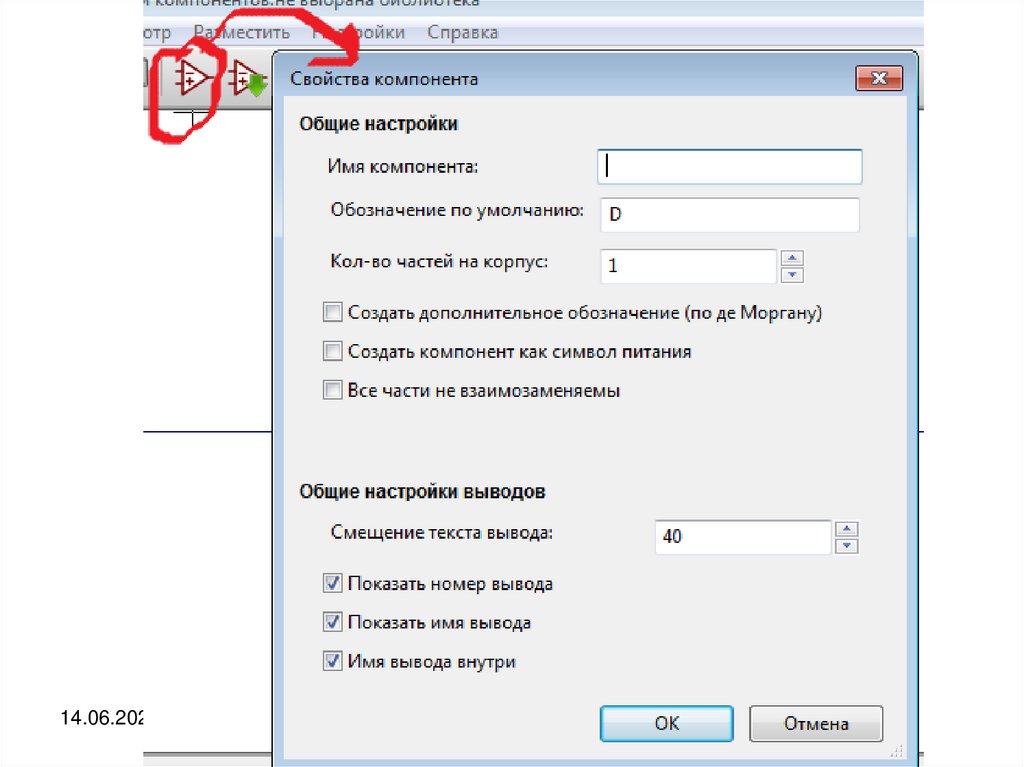

Создание компонентов14.06.2025
23.
Создание компонентов14.06.2025
24.
14.06.202525.

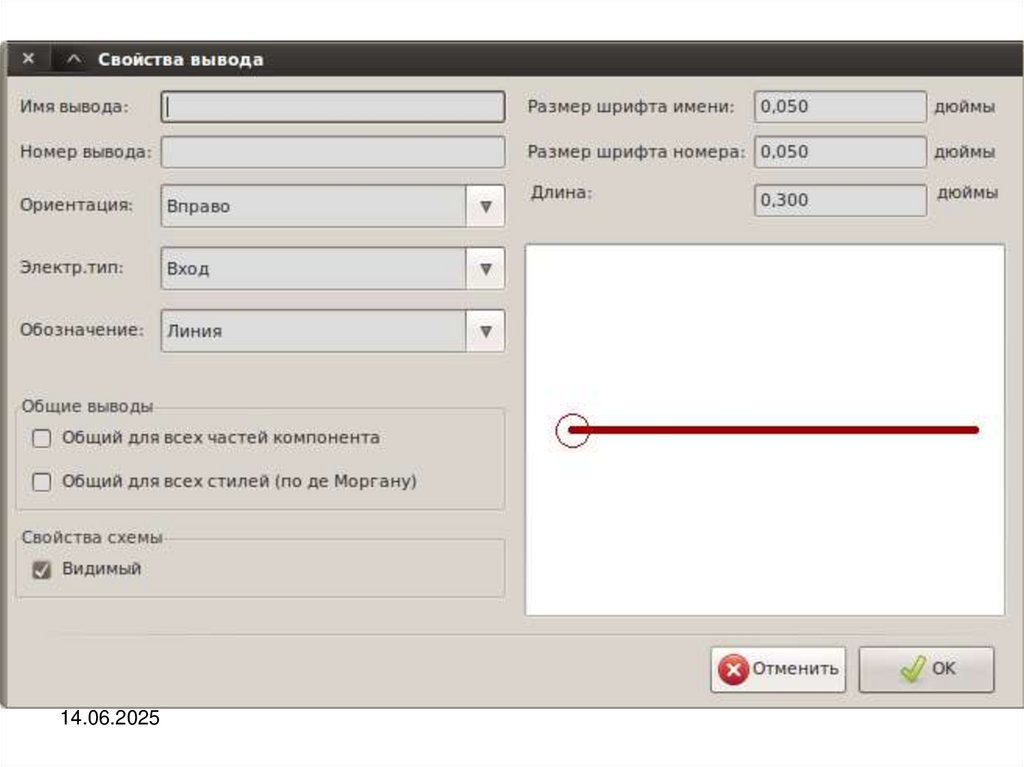

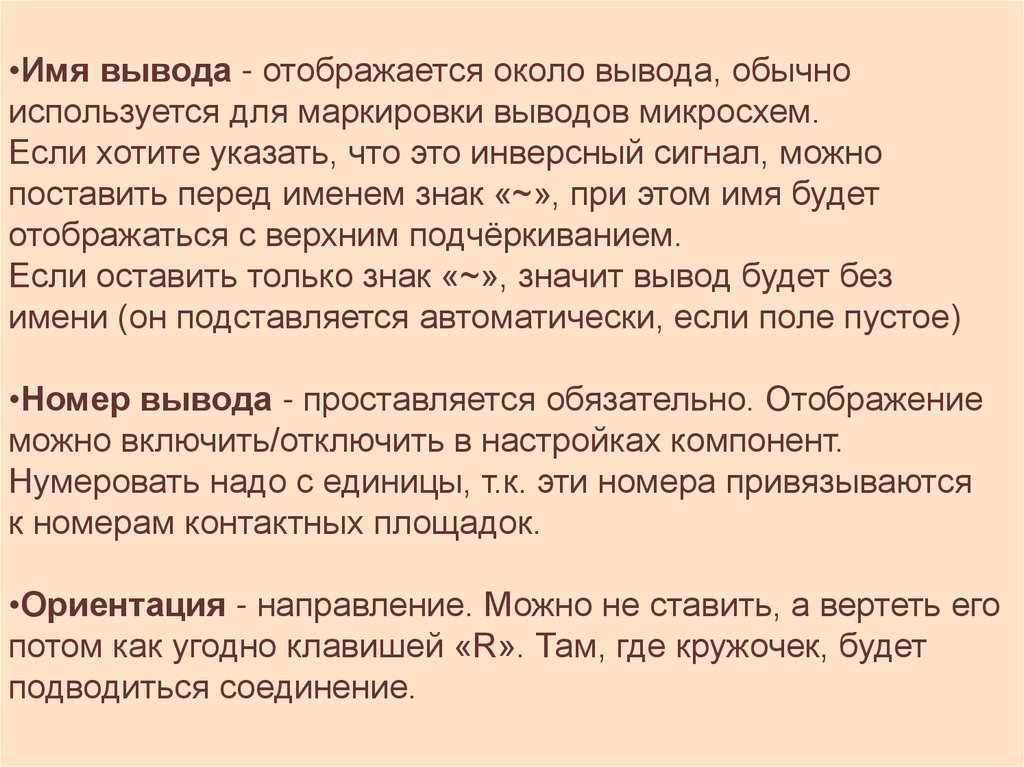

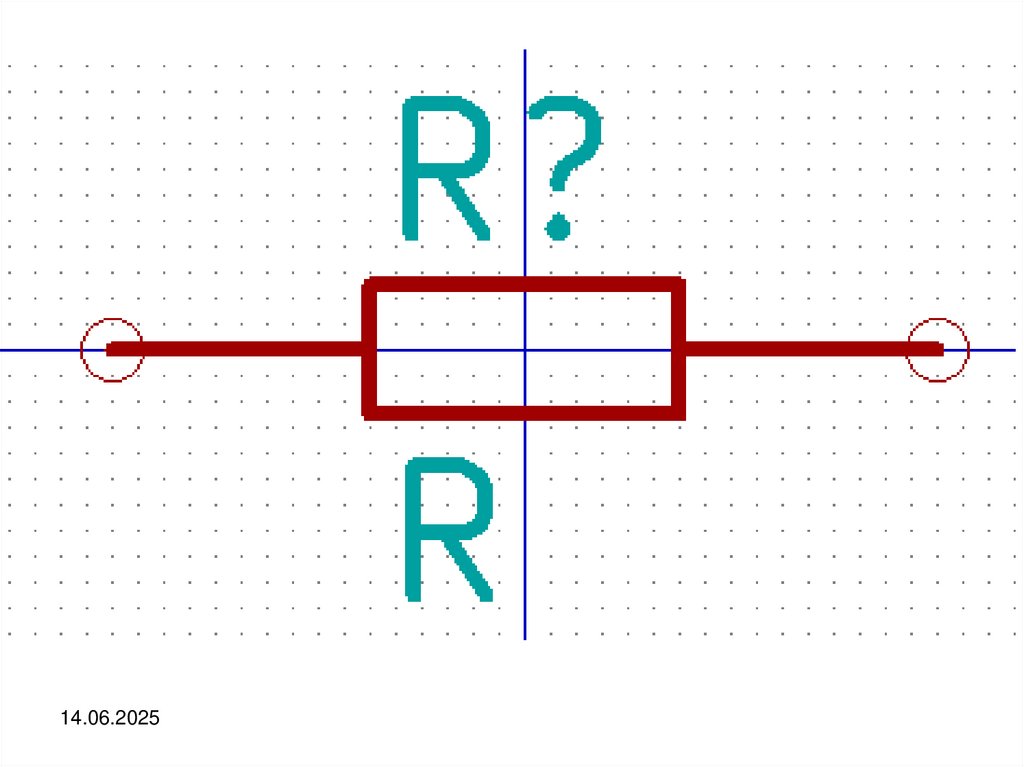

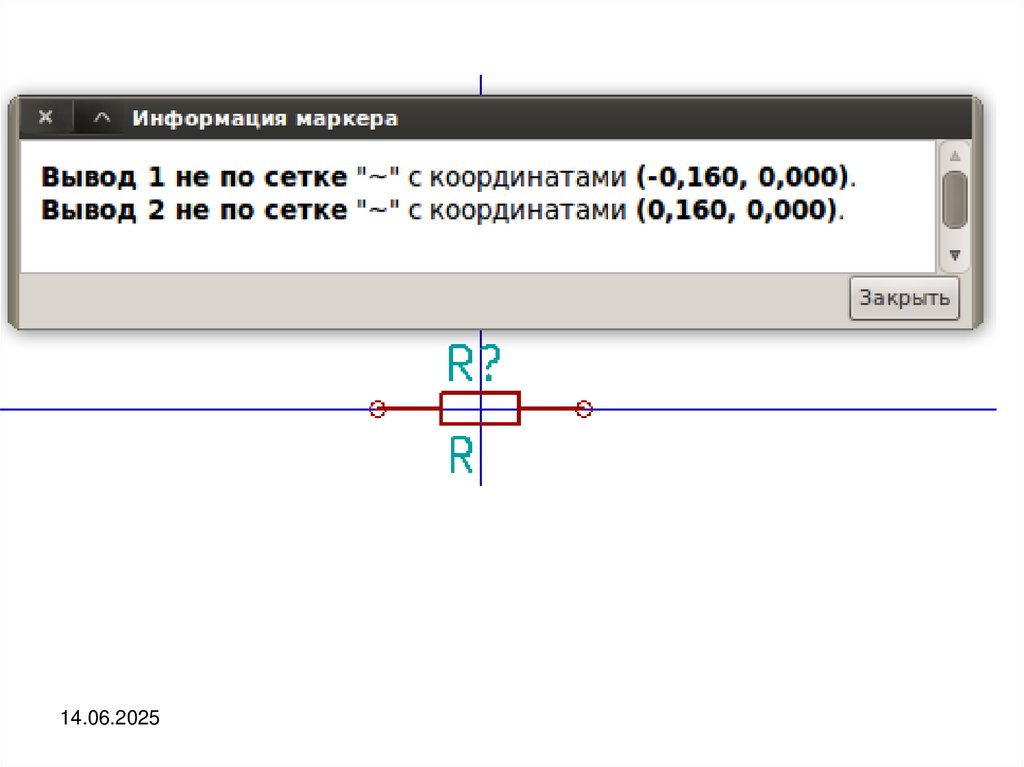

•Имя вывода - отображается около вывода, обычноиспользуется для маркировки выводов микросхем.
Если хотите указать, что это инверсный сигнал, можно
поставить перед именем знак «~», при этом имя будет
отображаться с верхним подчёркиванием.
Если оставить только знак «~», значит вывод будет без
имени (он подставляется автоматически, если поле пустое)
•Номер вывода - проставляется обязательно. Отображение
можно включить/отключить в настройках компонент.
Нумеровать надо с единицы, т.к. эти номера привязываются
к номерам контактных площадок.
•Ориентация - направление. Можно не ставить, а вертеть его
потом как угодно клавишей «R». Там, где кружочек, будет
подводиться соединение.
14.06.2025
26.

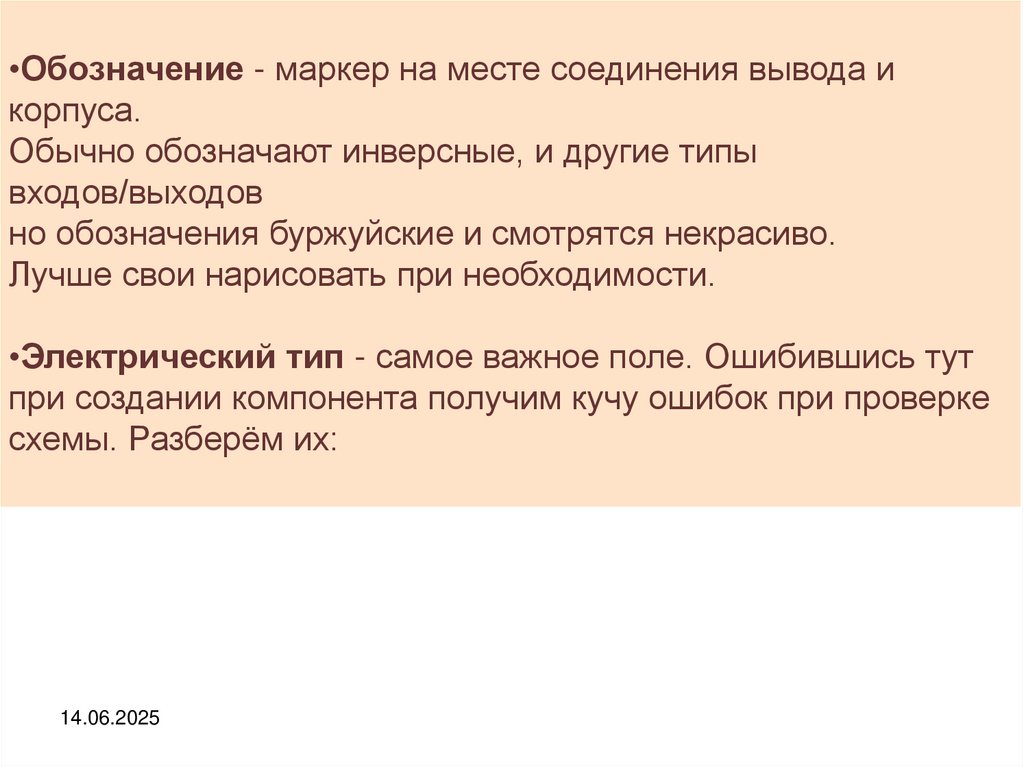

•Обозначение - маркер на месте соединения вывода икорпуса.
Обычно обозначают инверсные, и другие типы
входов/выходов
но обозначения буржуйские и смотрятся некрасиво.
Лучше свои нарисовать при необходимости.

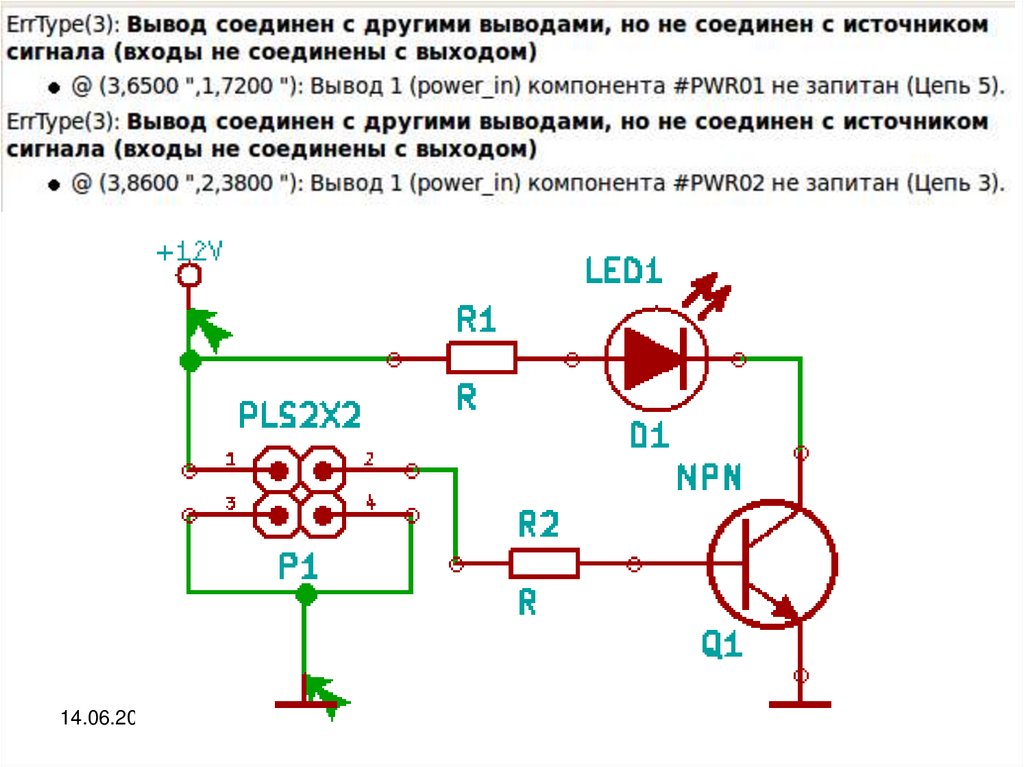

•Электрический тип - самое важное поле. Ошибившись тут
при создании компонента получим кучу ошибок при проверке
схемы. Разберём их:
14.06.2025
27.

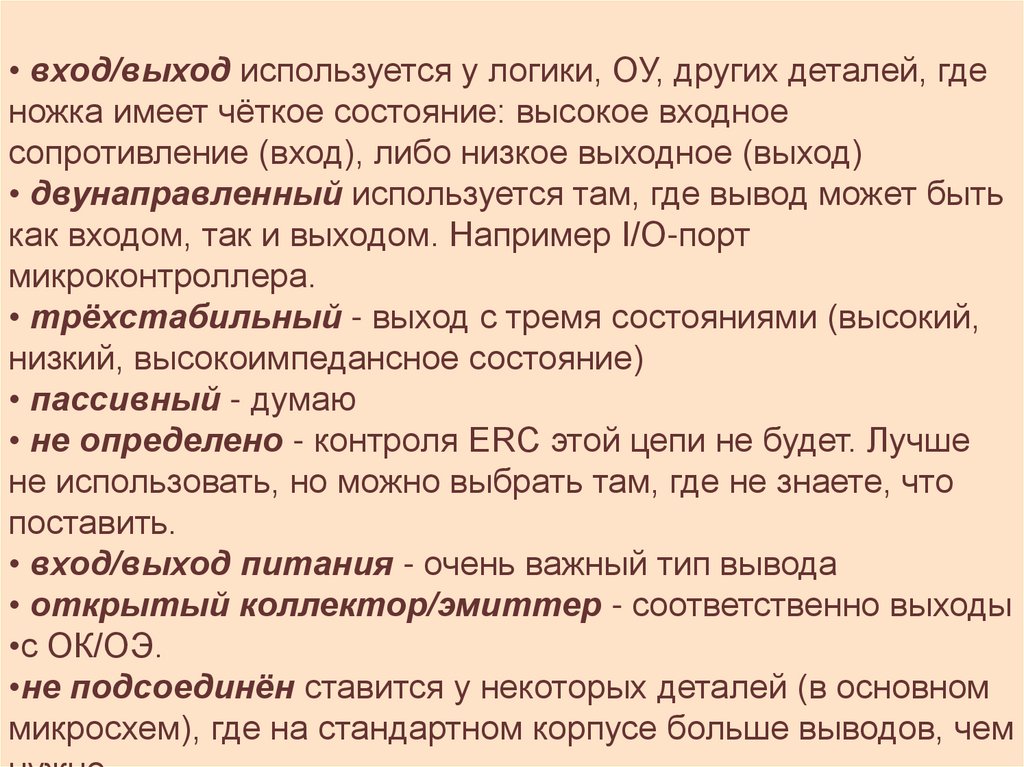

• вход/выход используется у логики, ОУ, других деталей, гденожка имеет чёткое состояние: высокое входное
сопротивление (вход), либо низкое выходное (выход)
• двунаправленный используется там, где вывод может быть
как входом, так и выходом. Например I/O-порт
микроконтроллера.
• трёхстабильный - выход с тремя состояниями (высокий,
низкий, высокоимпедансное состояние)
• пассивный - думаю
• не определено - контроля ERC этой цепи не будет. Лучше
не использовать, но можно выбрать там, где не знаете, что
поставить.

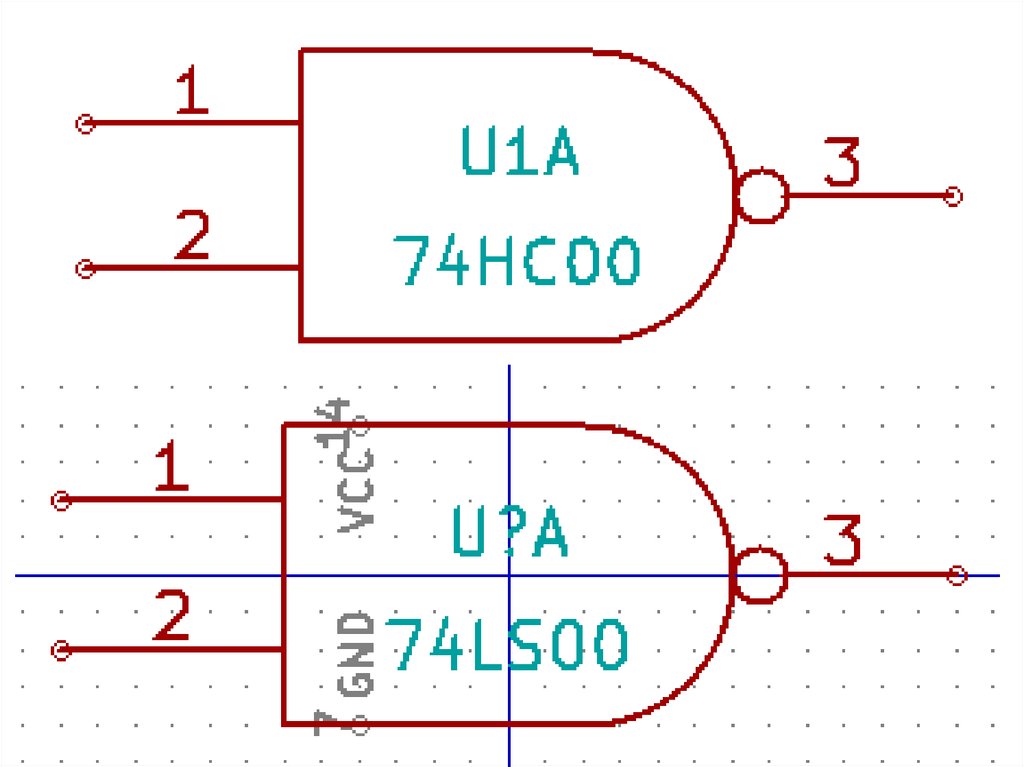

• вход/выход питания - очень важный тип вывода
• открытый коллектор/эмиттер - соответственно выходы
•с ОК/ОЭ.
•не подсоединён ставится у некоторых деталей (в основном
14.06.2025
микросхем),
где на стандартном корпусе больше выводов, чем
