Презентация №4.3

1.

Общие требования промышленной безопасности.
Требования промышленной безопасности в
нефтяной и газовой промышленности
Ремонт, проектирование и пусконаладочные работы на
опасных производственных объектах нефтегазодобычи

2.

2

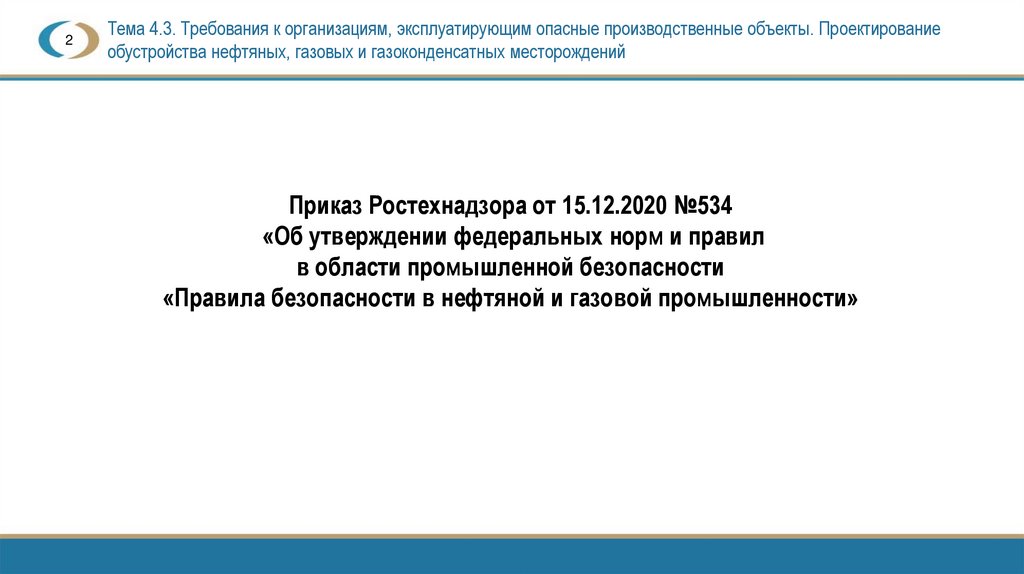

Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений
Приказ Ростехнадзора от 15.12.2020 №534
«Об утверждении федеральных норм и правил
в области промышленной безопасности
«Правила безопасности в нефтяной и газовой промышленности»

3.

3
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

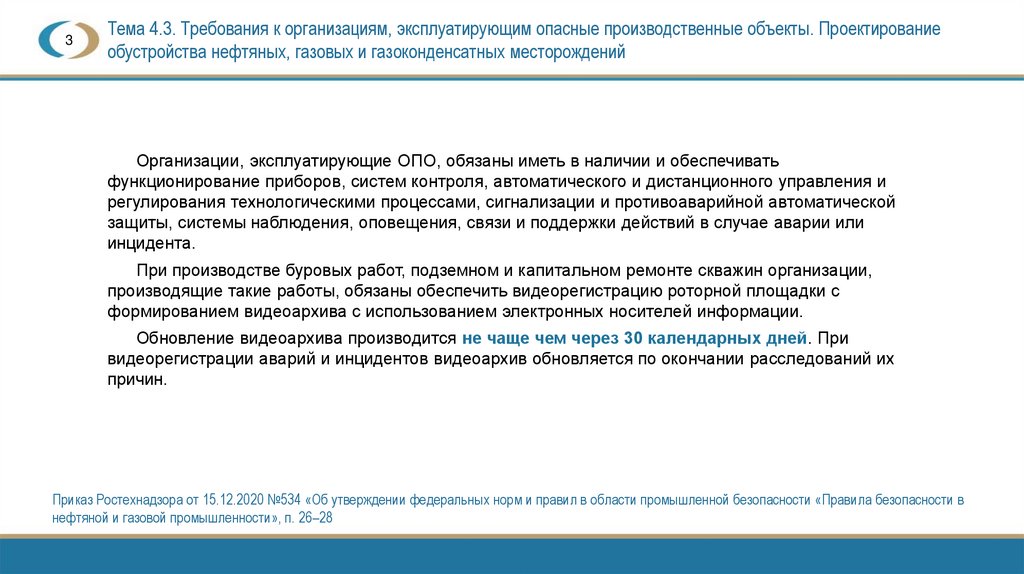

Организации, эксплуатирующие ОПО, обязаны иметь в наличии и обеспечивать
функционирование приборов, систем контроля, автоматического и дистанционного управления и
регулирования технологическими процессами, сигнализации и противоаварийной автоматической
защиты, системы наблюдения, оповещения, связи и поддержки действий в случае аварии или
инцидента.
При производстве буровых работ, подземном и капитальном ремонте скважин организации,
производящие такие работы, обязаны обеспечить видеорегистрацию роторной площадки с
формированием видеоархива с использованием электронных носителей информации.
Обновление видеоархива производится не чаще чем через 30 календарных дней. При
видеорегистрации аварий и инцидентов видеоархив обновляется по окончании расследований их
причин.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 26–28

4.

4
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

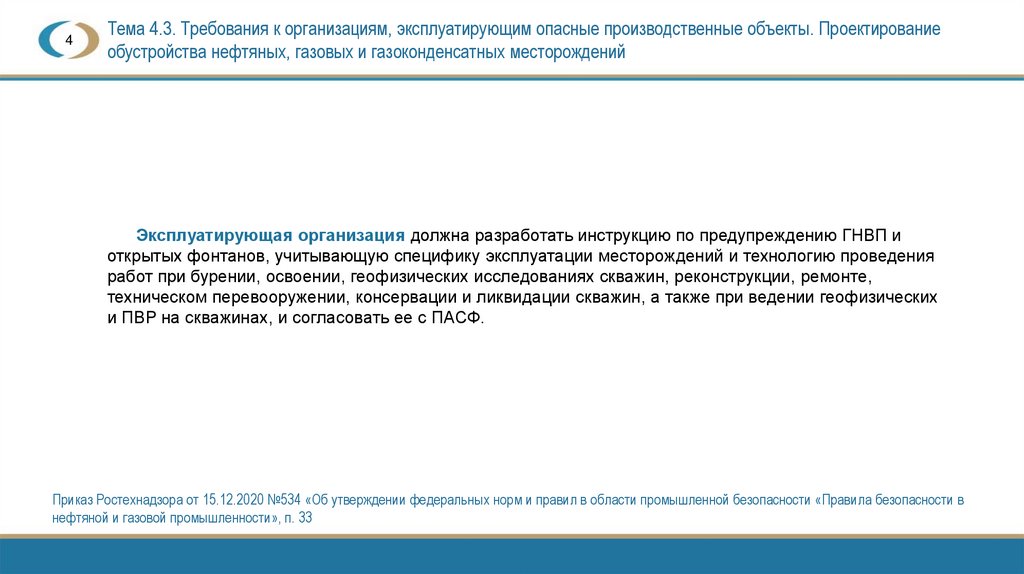

Эксплуатирующая организация должна разработать инструкцию по предупреждению ГНВП и
открытых фонтанов, учитывающую специфику эксплуатации месторождений и технологию проведения
работ при бурении, освоении, геофизических исследованиях скважин, реконструкции, ремонте,
техническом перевооружении, консервации и ликвидации скважин, а также при ведении геофизических
и ПВР на скважинах, и согласовать ее с ПАСФ.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 33

5.

5

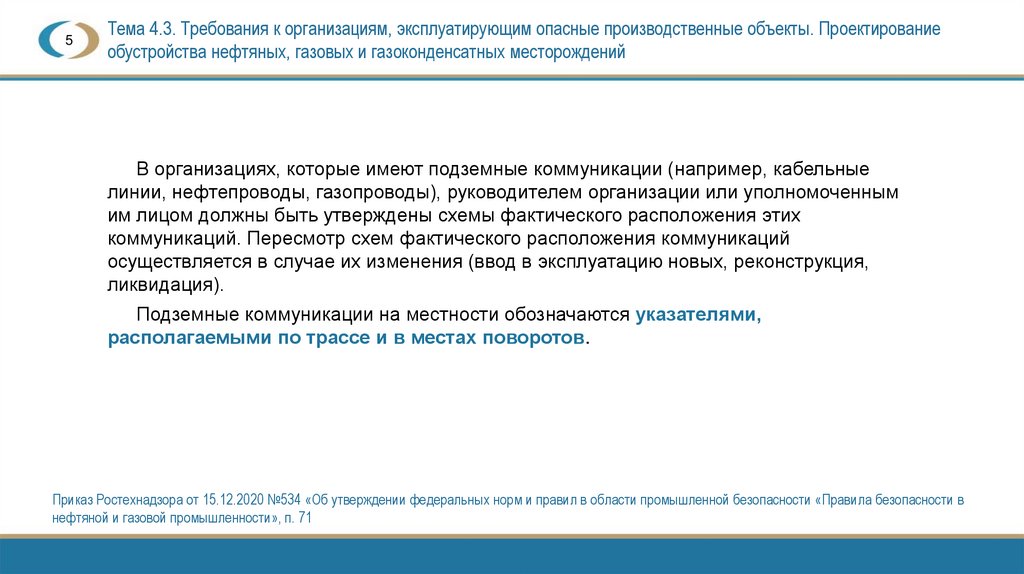

Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений
В организациях, которые имеют подземные коммуникации (например, кабельные
линии, нефтепроводы, газопроводы), руководителем организации или уполномоченным
им лицом должны быть утверждены схемы фактического расположения этих
коммуникаций. Пересмотр схем фактического расположения коммуникаций
осуществляется в случае их изменения (ввод в эксплуатацию новых, реконструкция,
ликвидация).
Подземные коммуникации на местности обозначаются указателями,
располагаемыми по трассе и в местах поворотов.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 71

6.

6

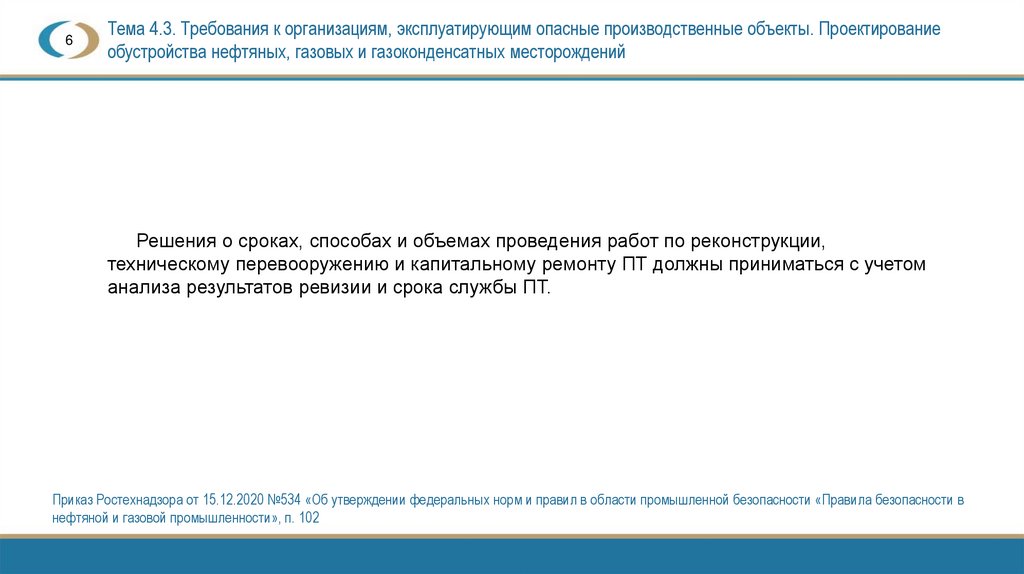

Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений
Решения о сроках, способах и объемах проведения работ по реконструкции,
техническому перевооружению и капитальному ремонту ПТ должны приниматься с учетом
анализа результатов ревизии и срока службы ПТ.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 102

7.

7
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

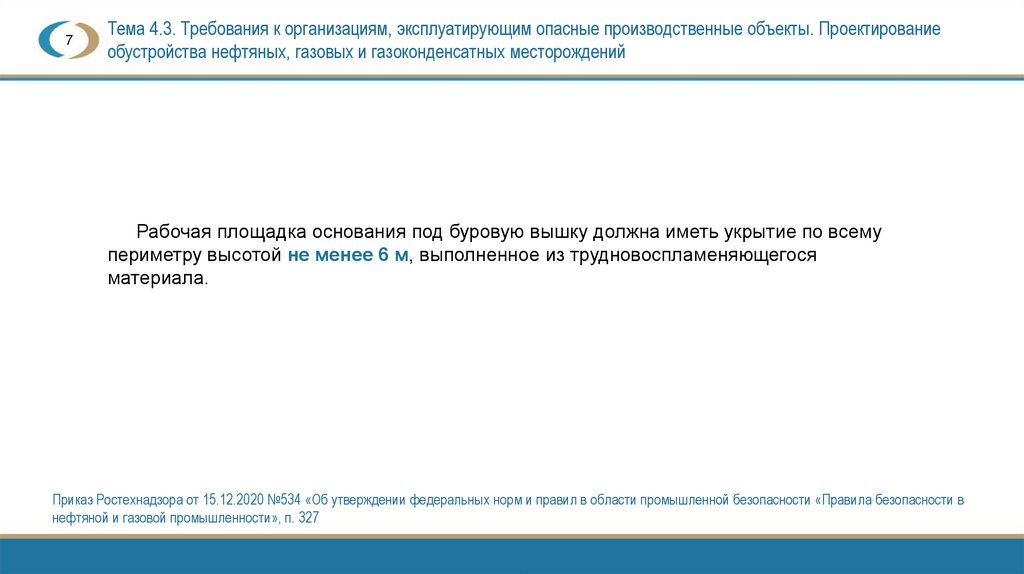

Рабочая площадка основания под буровую вышку должна иметь укрытие по всему
периметру высотой не менее 6 м, выполненное из трудновоспламеняющегося
материала.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 327

8.

8

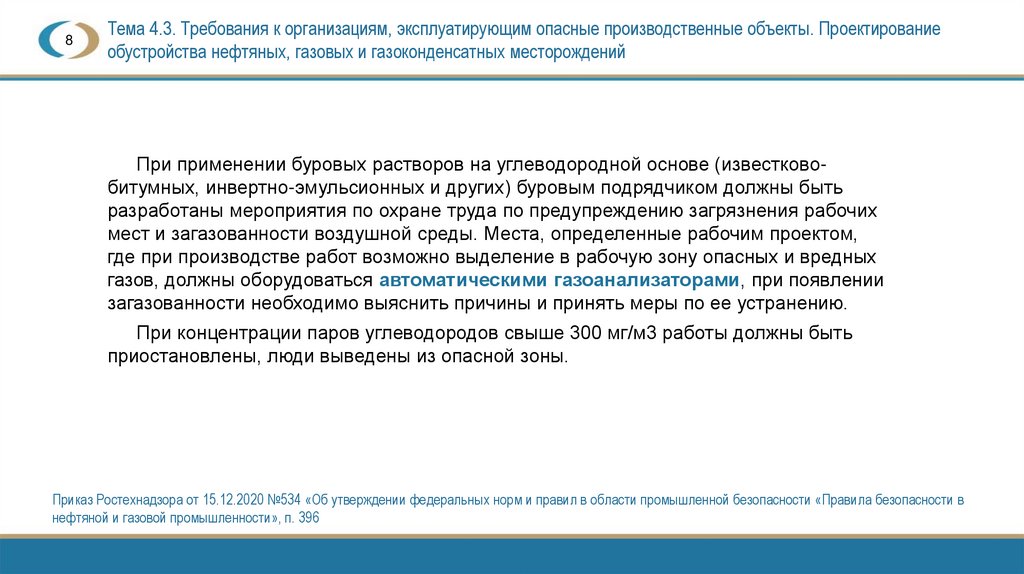

Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений
При применении буровых растворов на углеводородной основе (известковобитумных, инвертно-эмульсионных и других) буровым подрядчиком должны быть
разработаны мероприятия по охране труда по предупреждению загрязнения рабочих
мест и загазованности воздушной среды. Места, определенные рабочим проектом,
где при производстве работ возможно выделение в рабочую зону опасных и вредных
газов, должны оборудоваться автоматическими газоанализаторами, при появлении
загазованности необходимо выяснить причины и принять меры по ее устранению.
При концентрации паров углеводородов свыше 300 мг/м3 работы должны быть
приостановлены, люди выведены из опасной зоны.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 396

9.

9
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

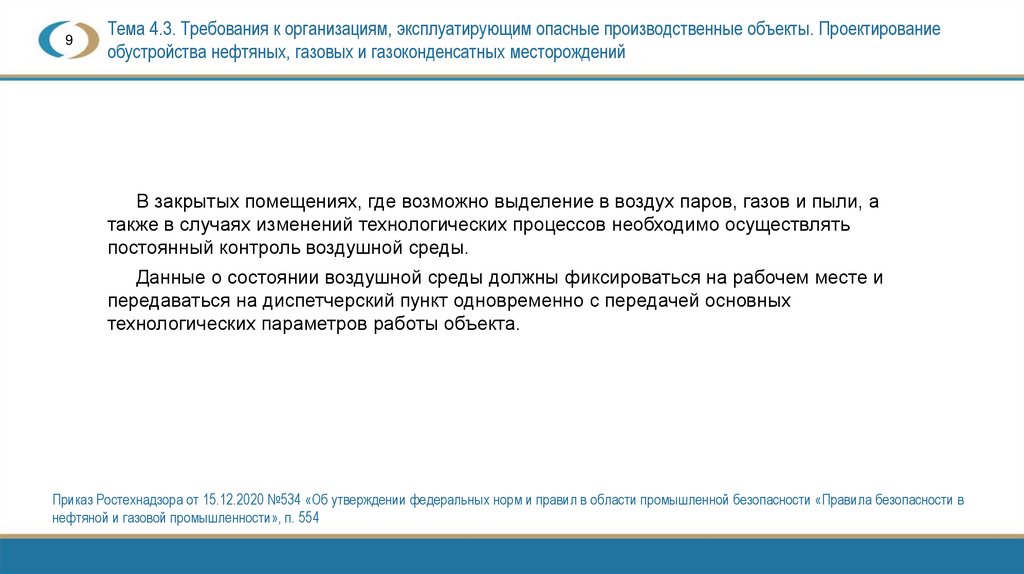

В закрытых помещениях, где возможно выделение в воздух паров, газов и пыли, а
также в случаях изменений технологических процессов необходимо осуществлять
постоянный контроль воздушной среды.
Данные о состоянии воздушной среды должны фиксироваться на рабочем месте и
передаваться на диспетчерский пункт одновременно с передачей основных
технологических параметров работы объекта.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 554

10.

10
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

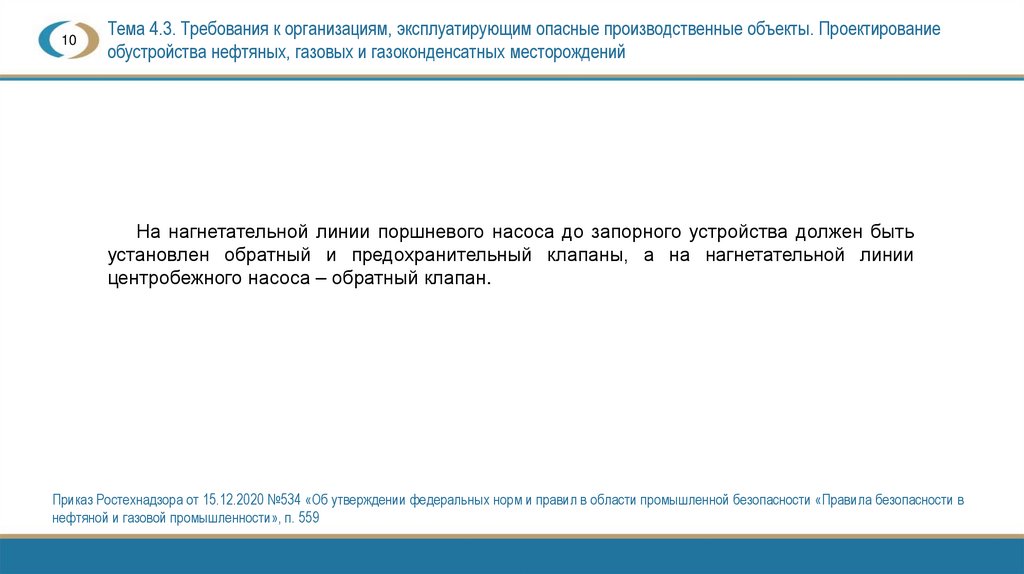

На нагнетательной линии поршневого насоса до запорного устройства должен быть
установлен обратный и предохранительный клапаны, а на нагнетательной линии
центробежного насоса – обратный клапан.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 559

11.

11
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

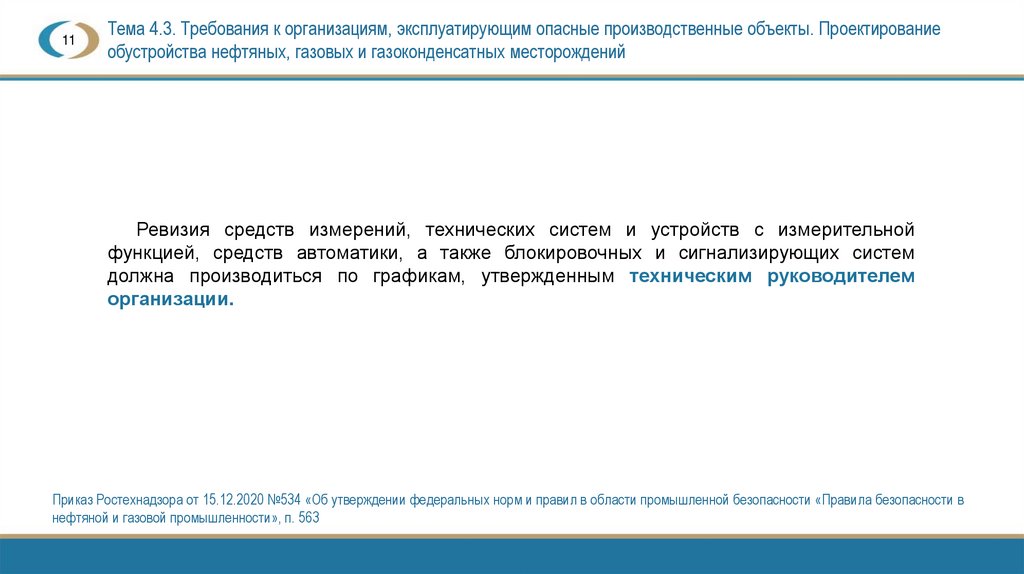

Ревизия средств измерений, технических систем и устройств с измерительной
функцией, средств автоматики, а также блокировочных и сигнализирующих систем
должна производиться по графикам, утвержденным техническим руководителем
организации.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 563

12.

12
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

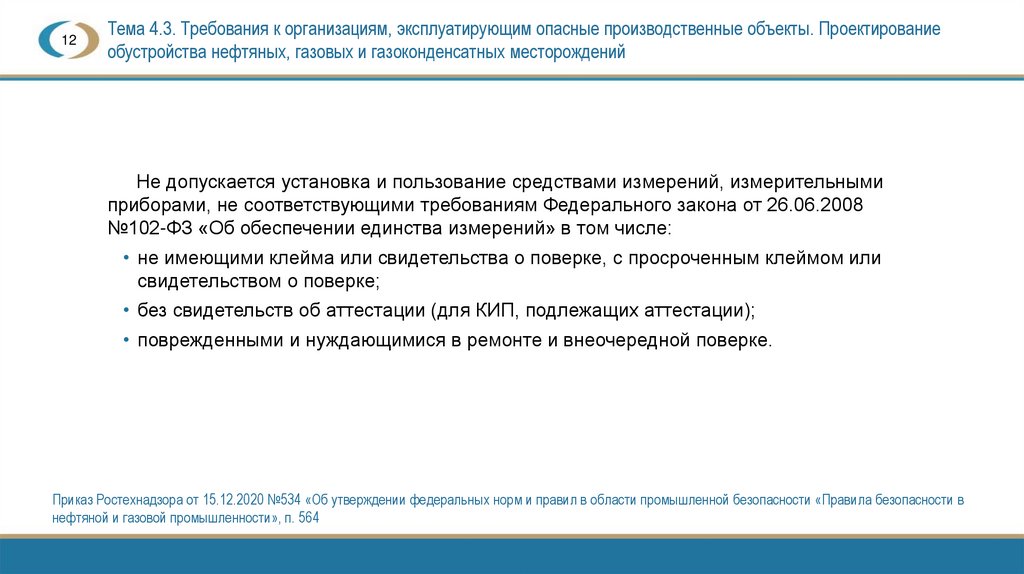

Не допускается установка и пользование средствами измерений, измерительными
приборами, не соответствующими требованиям Федерального закона от 26.06.2008
№102-ФЗ «Об обеспечении единства измерений» в том числе:
• не имеющими клейма или свидетельства о поверке, с просроченным клеймом или
свидетельством о поверке;
• без свидетельств об аттестации (для КИП, подлежащих аттестации);
• поврежденными и нуждающимися в ремонте и внеочередной поверке.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 564

13.

13
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

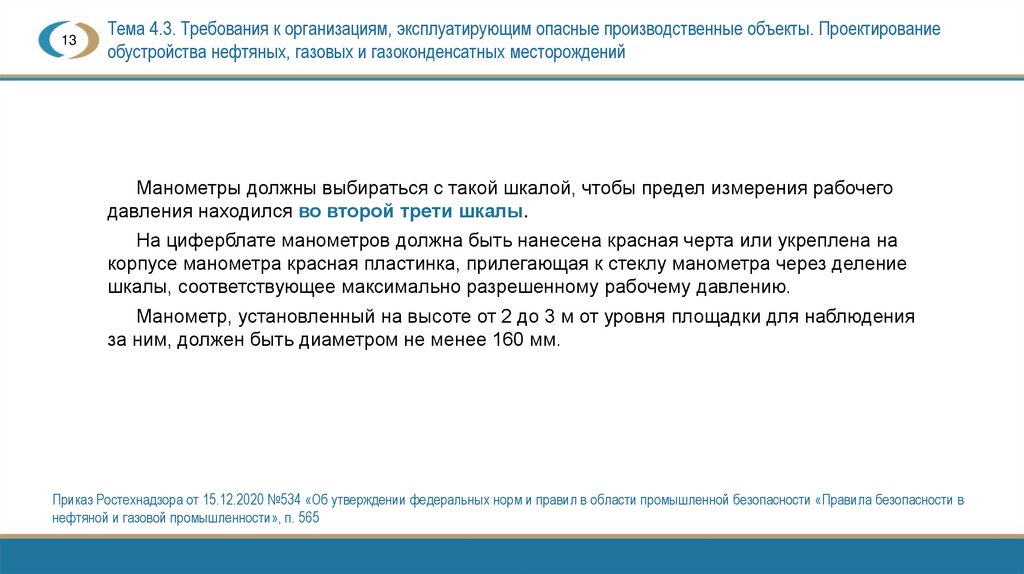

Манометры должны выбираться с такой шкалой, чтобы предел измерения рабочего
давления находился во второй трети шкалы.
На циферблате манометров должна быть нанесена красная черта или укреплена на
корпусе манометра красная пластинка, прилегающая к стеклу манометра через деление
шкалы, соответствующее максимально разрешенному рабочему давлению.
Манометр, установленный на высоте от 2 до 3 м от уровня площадки для наблюдения
за ним, должен быть диаметром не менее 160 мм.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 565

14.

14
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

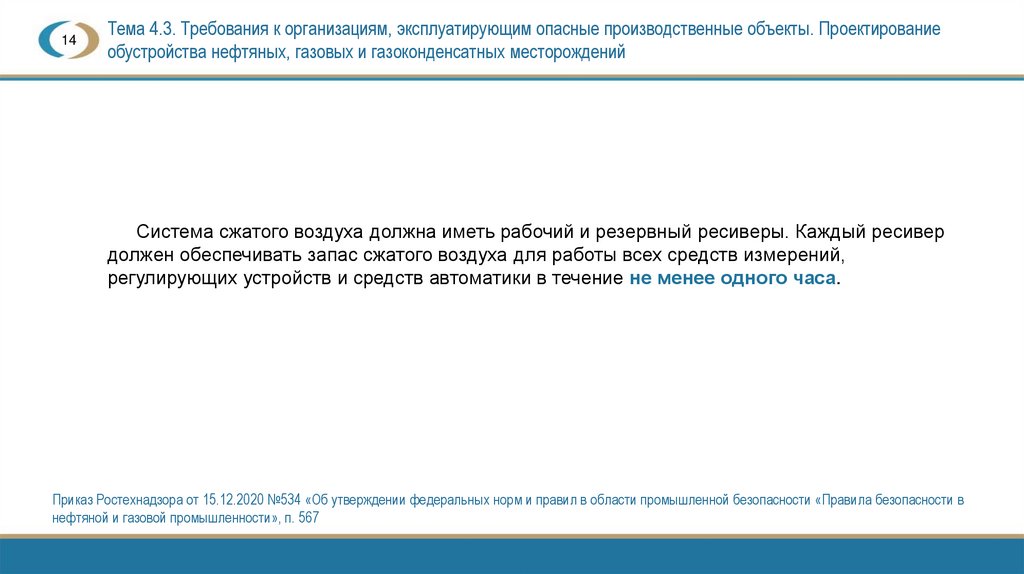

Система сжатого воздуха должна иметь рабочий и резервный ресиверы. Каждый ресивер
должен обеспечивать запас сжатого воздуха для работы всех средств измерений,
регулирующих устройств и средств автоматики в течение не менее одного часа.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 567

15.

15
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

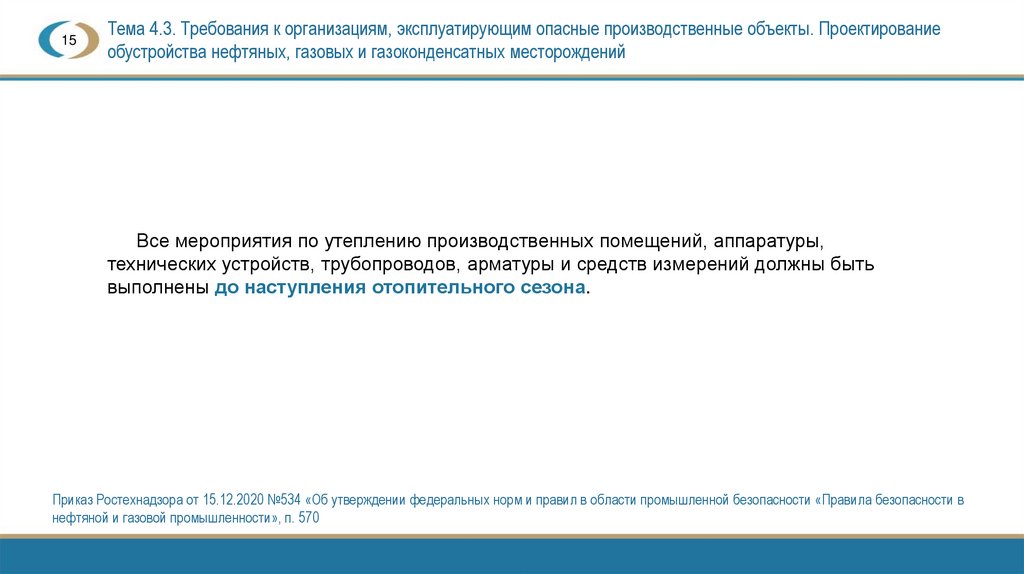

Все мероприятия по утеплению производственных помещений, аппаратуры,
технических устройств, трубопроводов, арматуры и средств измерений должны быть
выполнены до наступления отопительного сезона.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 570

16.

16
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

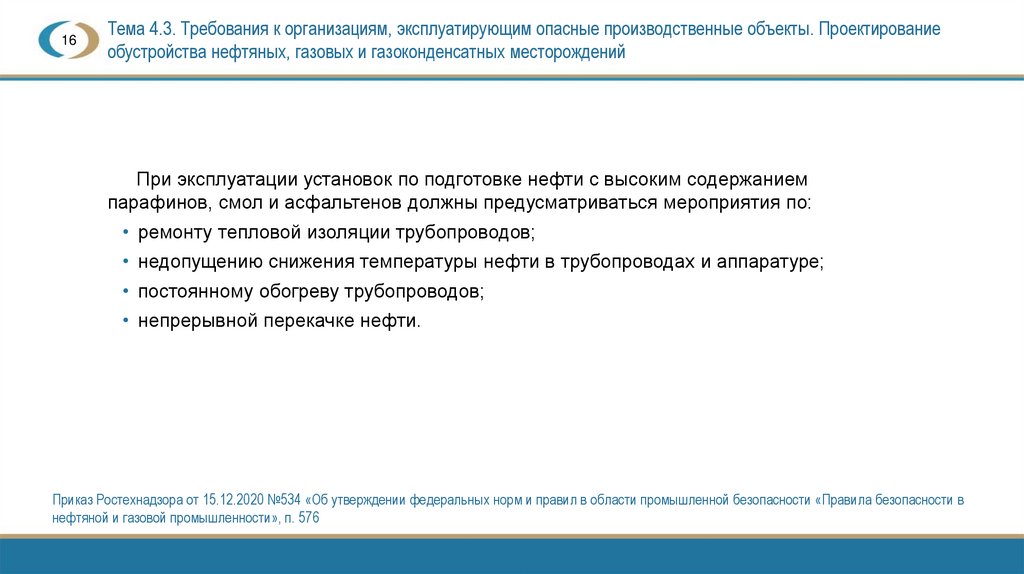

При эксплуатации установок по подготовке нефти с высоким содержанием
парафинов, смол и асфальтенов должны предусматриваться мероприятия по:
• ремонту тепловой изоляции трубопроводов;
• недопущению снижения температуры нефти в трубопроводах и аппаратуре;
• постоянному обогреву трубопроводов;
• непрерывной перекачке нефти.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 576

17.

17
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

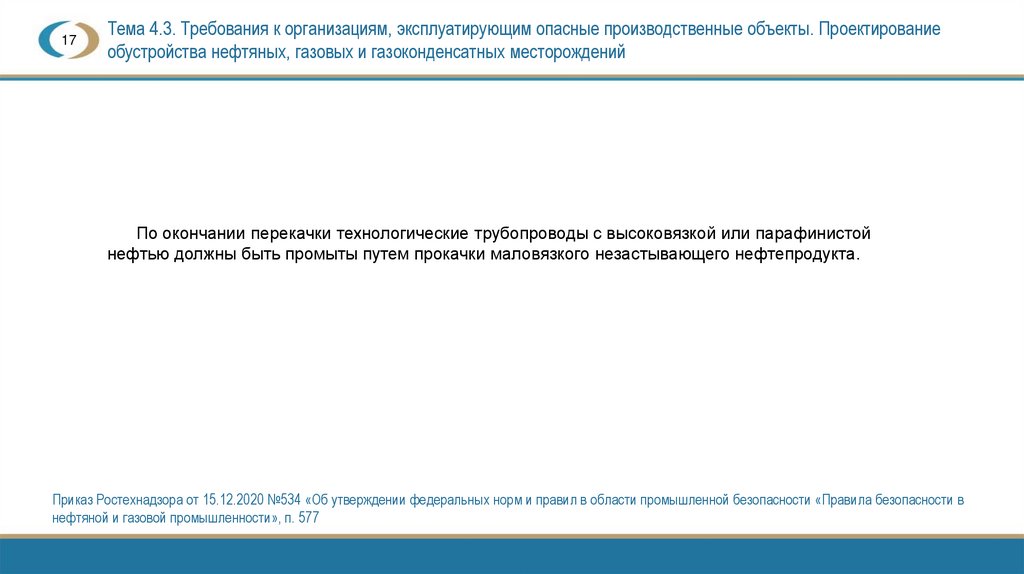

По окончании перекачки технологические трубопроводы с высоковязкой или парафинистой
нефтью должны быть промыты путем прокачки маловязкого незастывающего нефтепродукта.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 577

18.

18
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

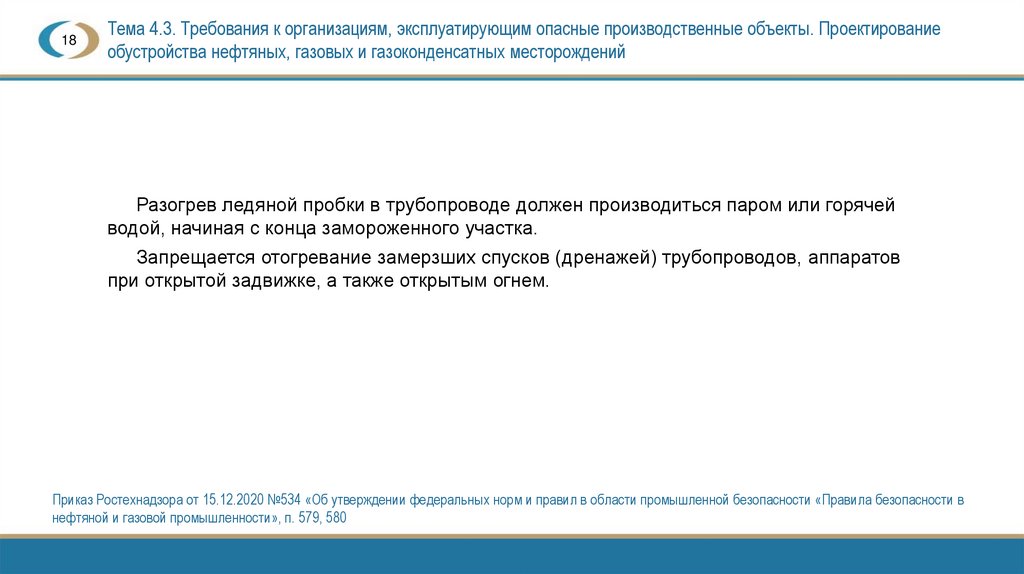

Разогрев ледяной пробки в трубопроводе должен производиться паром или горячей
водой, начиная с конца замороженного участка.
Запрещается отогревание замерзших спусков (дренажей) трубопроводов, аппаратов
при открытой задвижке, а также открытым огнем.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 579, 580

19.

19
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

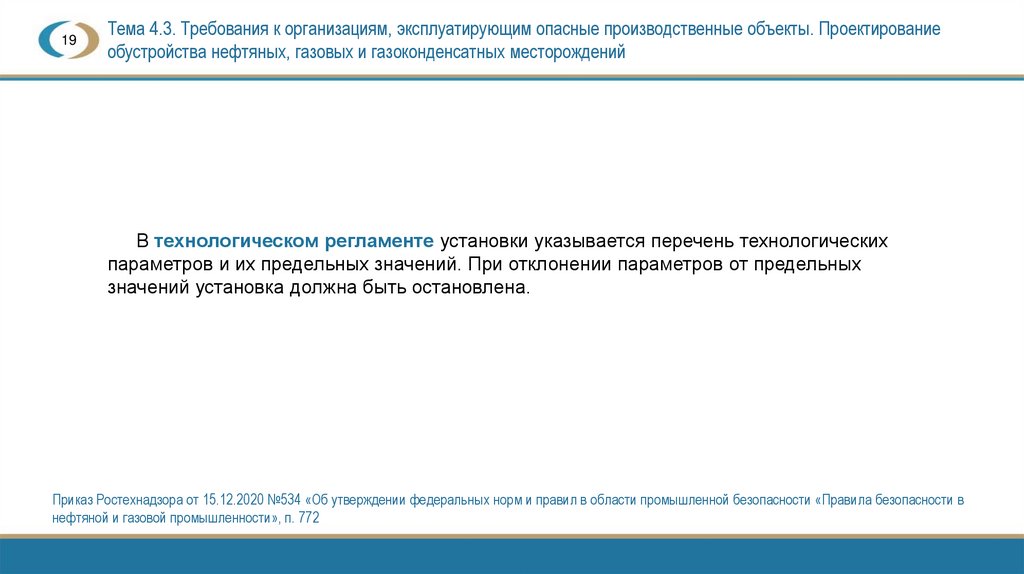

В технологическом регламенте установки указывается перечень технологических
параметров и их предельных значений. При отклонении параметров от предельных
значений установка должна быть остановлена.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 772

20.

20
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

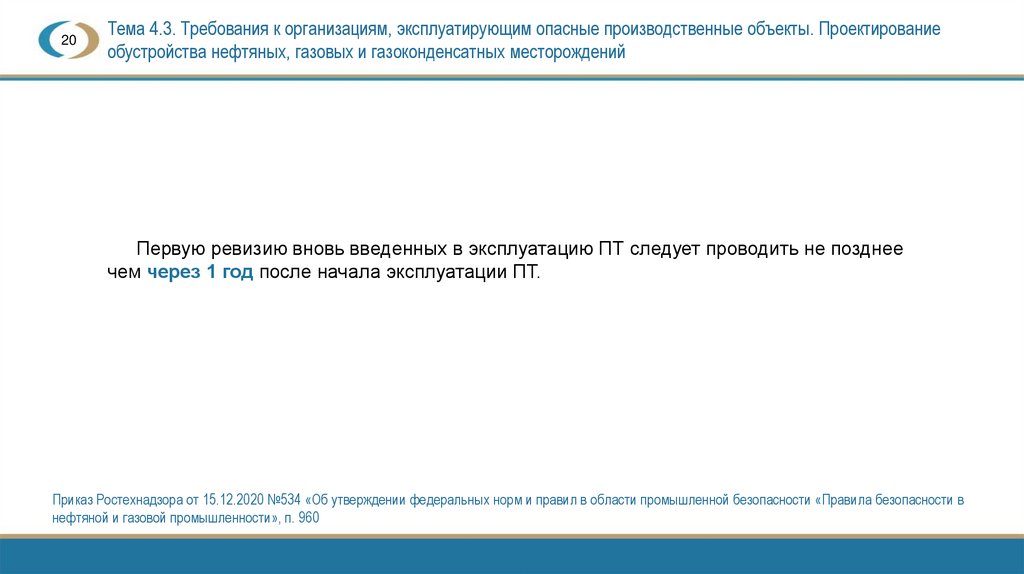

Первую ревизию вновь введенных в эксплуатацию ПТ следует проводить не позднее
чем через 1 год после начала эксплуатации ПТ.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 960

21.

21
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

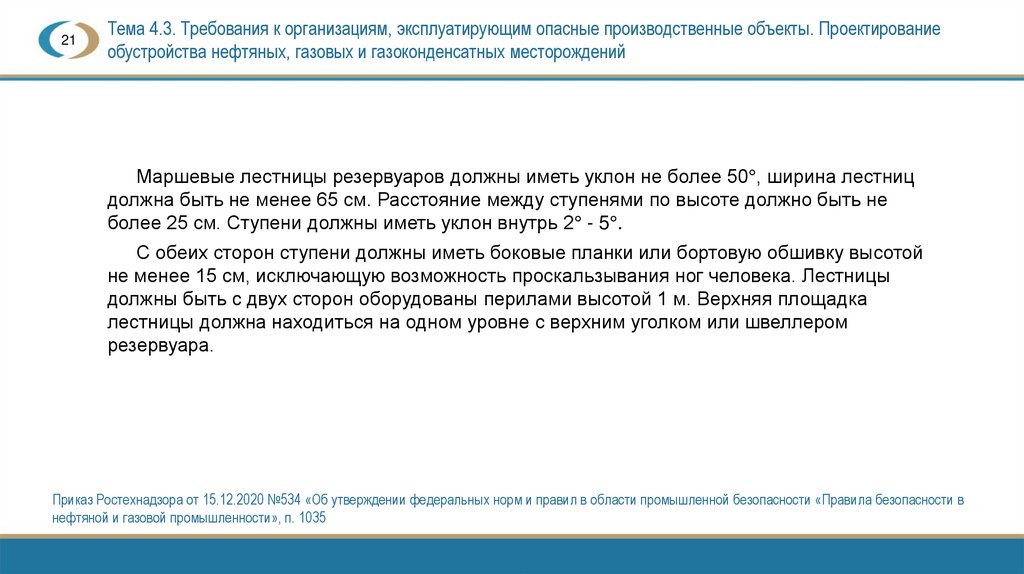

Маршевые лестницы резервуаров должны иметь уклон не более 50°, ширина лестниц
должна быть не менее 65 см. Расстояние между ступенями по высоте должно быть не
более 25 см. Ступени должны иметь уклон внутрь 2° - 5°.
С обеих сторон ступени должны иметь боковые планки или бортовую обшивку высотой
не менее 15 см, исключающую возможность проскальзывания ног человека. Лестницы
должны быть с двух сторон оборудованы перилами высотой 1 м. Верхняя площадка
лестницы должна находиться на одном уровне с верхним уголком или швеллером
резервуара.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1035

22.

22
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

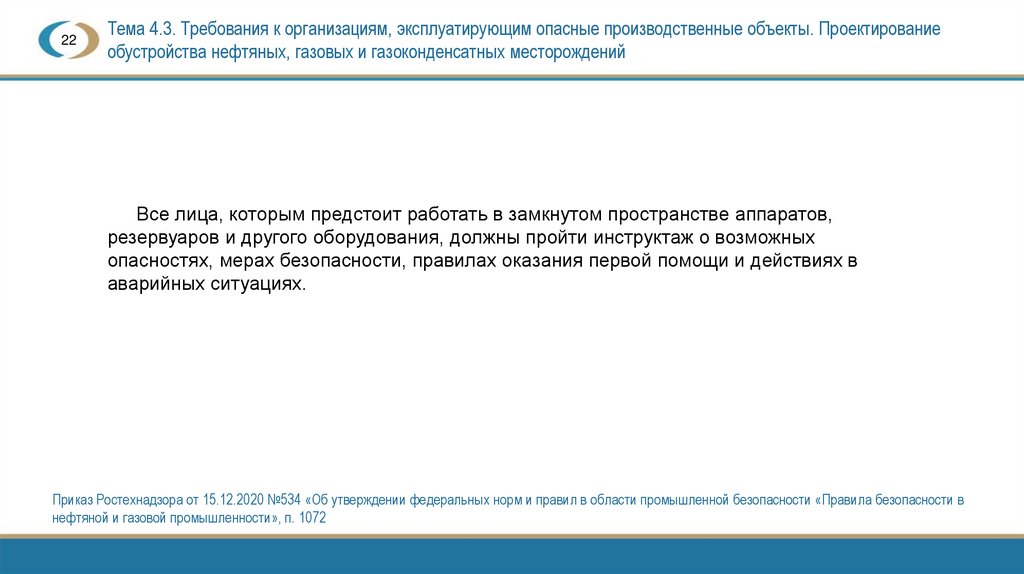

Все лица, которым предстоит работать в замкнутом пространстве аппаратов,
резервуаров и другого оборудования, должны пройти инструктаж о возможных
опасностях, мерах безопасности, правилах оказания первой помощи и действиях в
аварийных ситуациях.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1072

23.

23
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

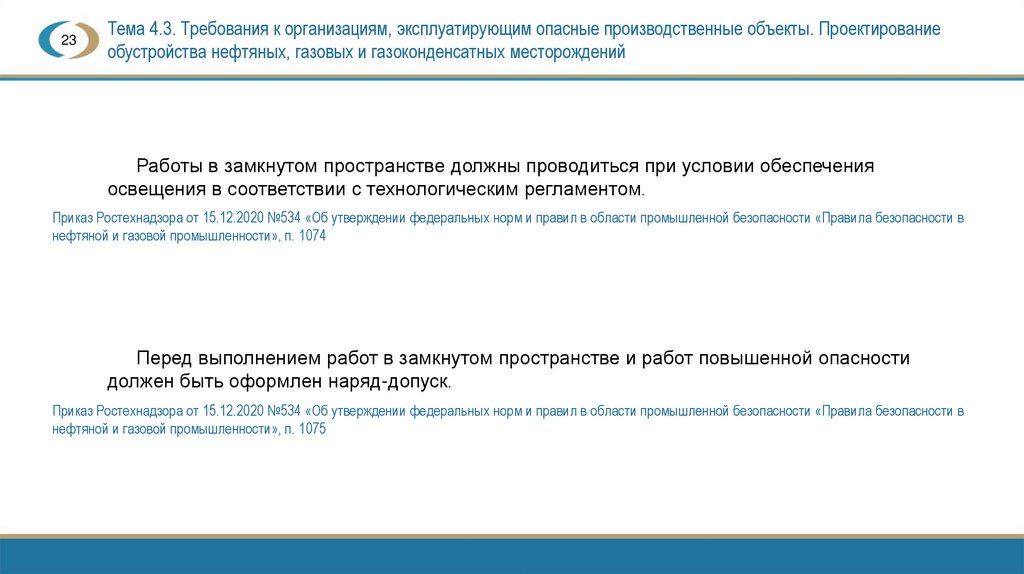

Работы в замкнутом пространстве должны проводиться при условии обеспечения
освещения в соответствии с технологическим регламентом.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1074
Перед выполнением работ в замкнутом пространстве и работ повышенной опасности
должен быть оформлен наряд-допуск.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1075

24.

24
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

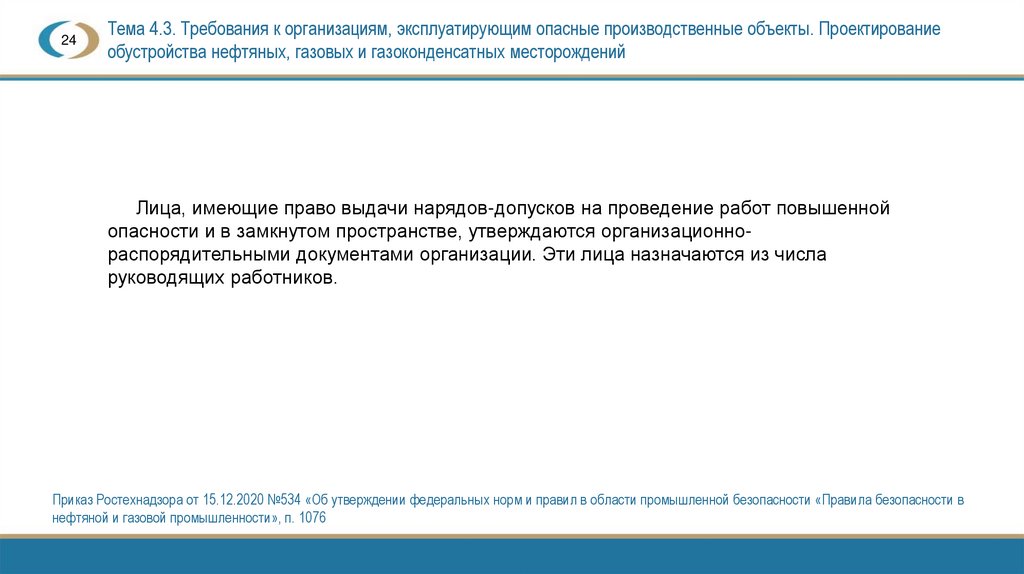

Лица, имеющие право выдачи нарядов-допусков на проведение работ повышенной
опасности и в замкнутом пространстве, утверждаются организационнораспорядительными документами организации. Эти лица назначаются из числа
руководящих работников.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1076

25.

25
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

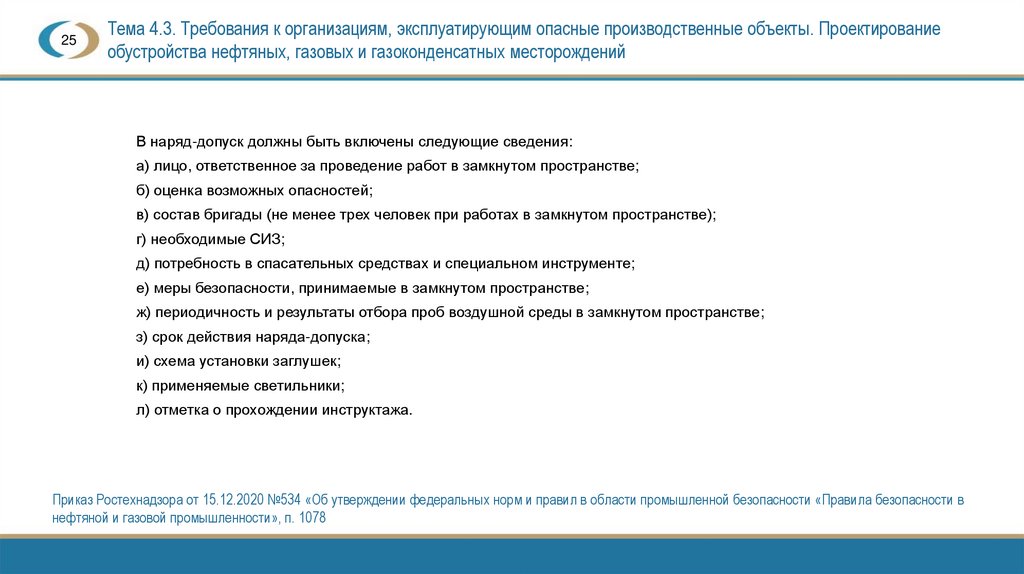

В наряд-допуск должны быть включены следующие сведения:
а) лицо, ответственное за проведение работ в замкнутом пространстве;
б) оценка возможных опасностей;
в) состав бригады (не менее трех человек при работах в замкнутом пространстве);
г) необходимые СИЗ;
д) потребность в спасательных средствах и специальном инструменте;
е) меры безопасности, принимаемые в замкнутом пространстве;
ж) периодичность и результаты отбора проб воздушной среды в замкнутом пространстве;
з) срок действия наряда-допуска;
и) схема установки заглушек;
к) применяемые светильники;
л) отметка о прохождении инструктажа.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1078

26.

26
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

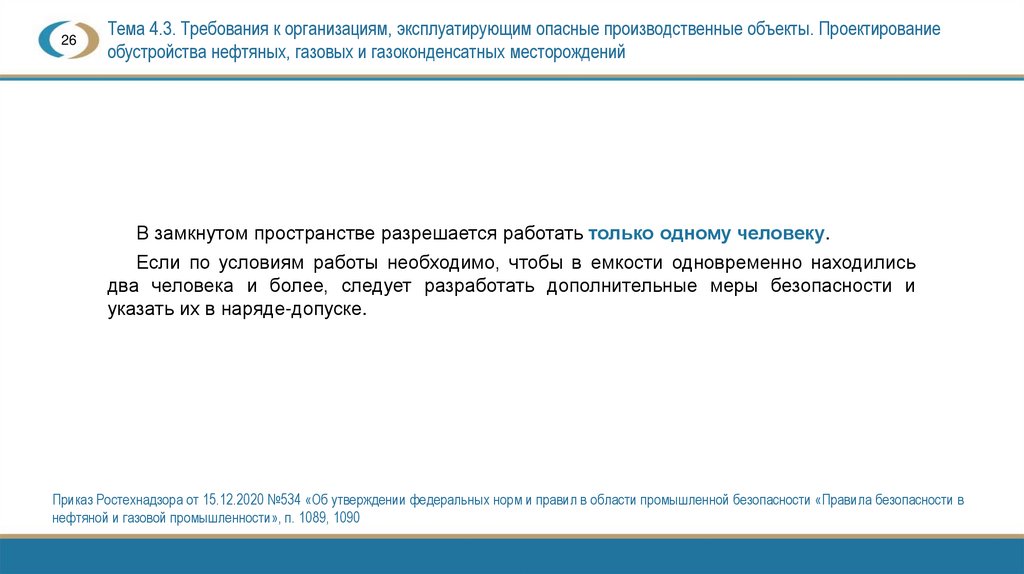

В замкнутом пространстве разрешается работать только одному человеку.
Если по условиям работы необходимо, чтобы в емкости одновременно находились
два человека и более, следует разработать дополнительные меры безопасности и
указать их в наряде-допуске.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1089, 1090

27.

27
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

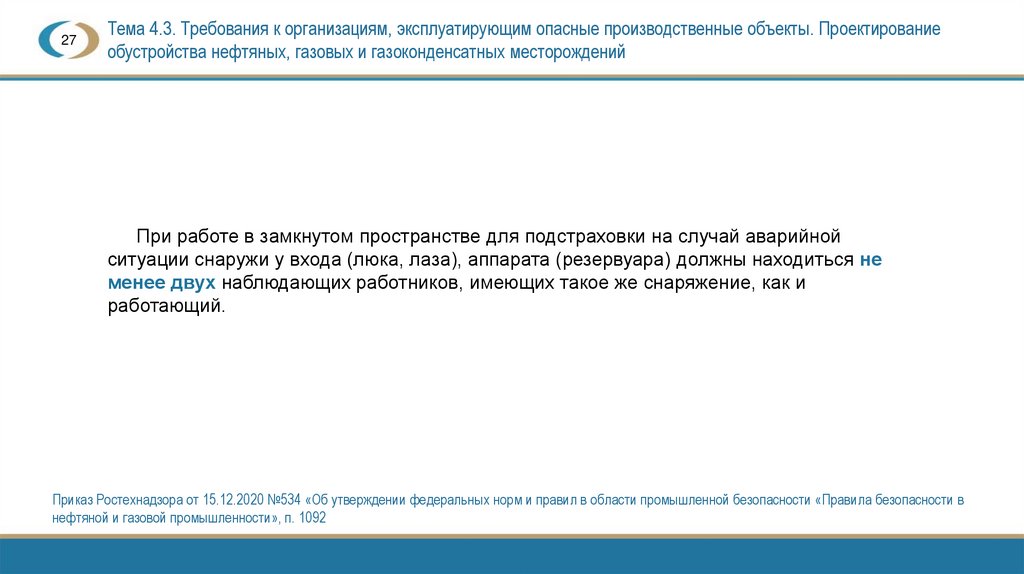

При работе в замкнутом пространстве для подстраховки на случай аварийной
ситуации снаружи у входа (люка, лаза), аппарата (резервуара) должны находиться не
менее двух наблюдающих работников, имеющих такое же снаряжение, как и
работающий.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1092

28.

28
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

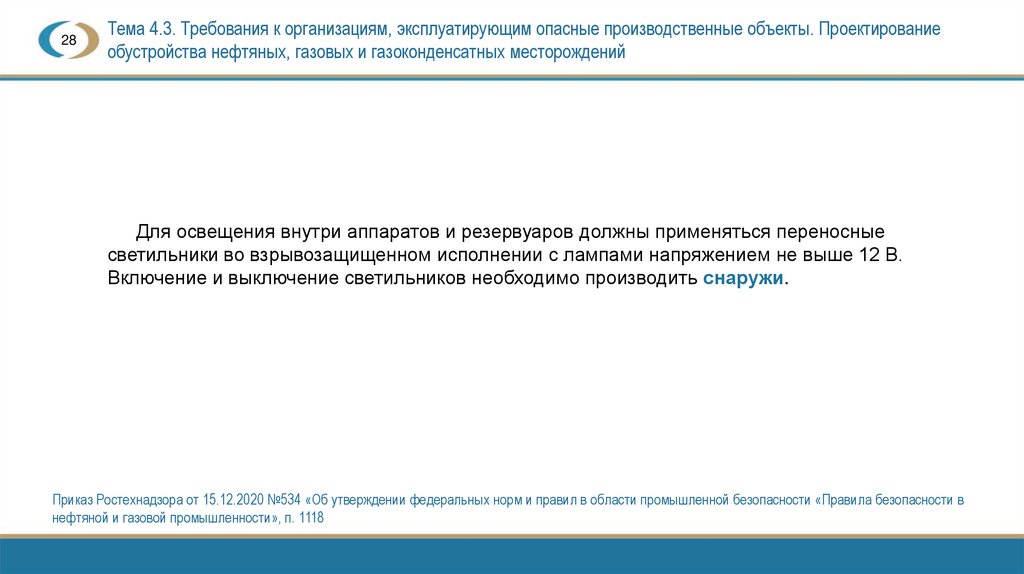

Для освещения внутри аппаратов и резервуаров должны применяться переносные
светильники во взрывозащищенном исполнении с лампами напряжением не выше 12 В.
Включение и выключение светильников необходимо производить снаружи.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1118

29.

29
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

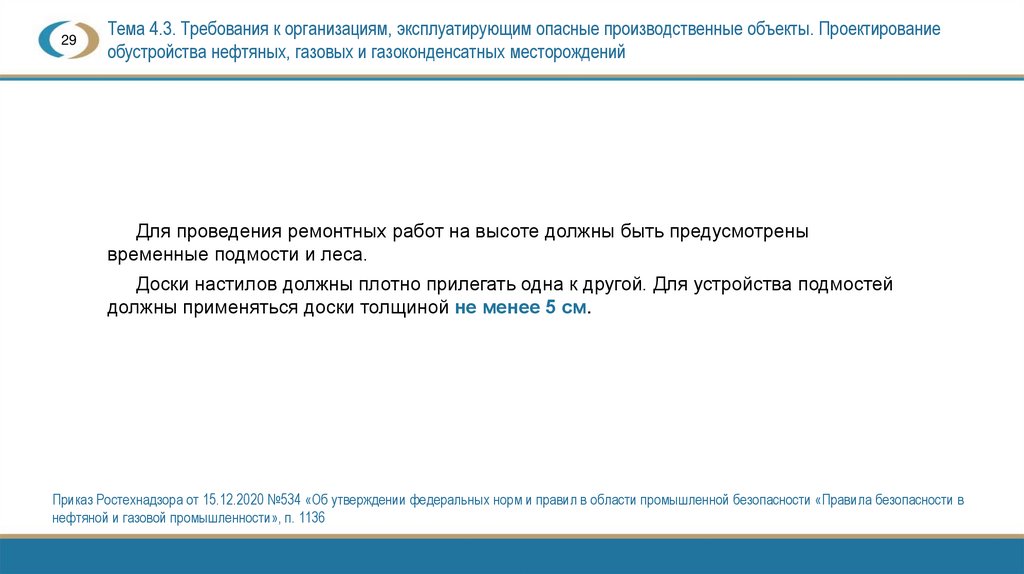

Для проведения ремонтных работ на высоте должны быть предусмотрены
временные подмости и леса.
Доски настилов должны плотно прилегать одна к другой. Для устройства подмостей
должны применяться доски толщиной не менее 5 см.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1136

30.

30
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

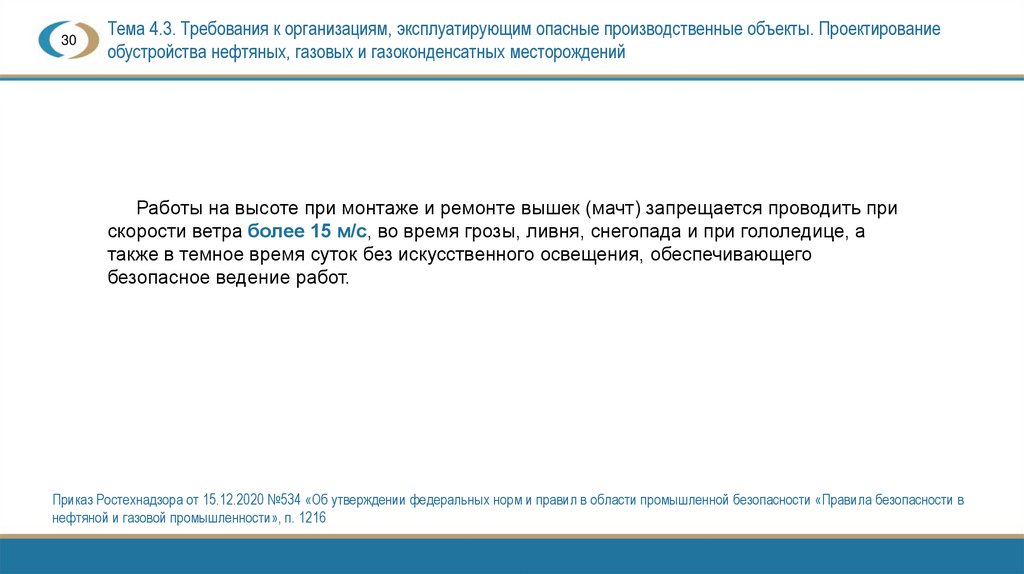

Работы на высоте при монтаже и ремонте вышек (мачт) запрещается проводить при
скорости ветра более 15 м/с, во время грозы, ливня, снегопада и при гололедице, а
также в темное время суток без искусственного освещения, обеспечивающего
безопасное ведение работ.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1216

31.

31
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

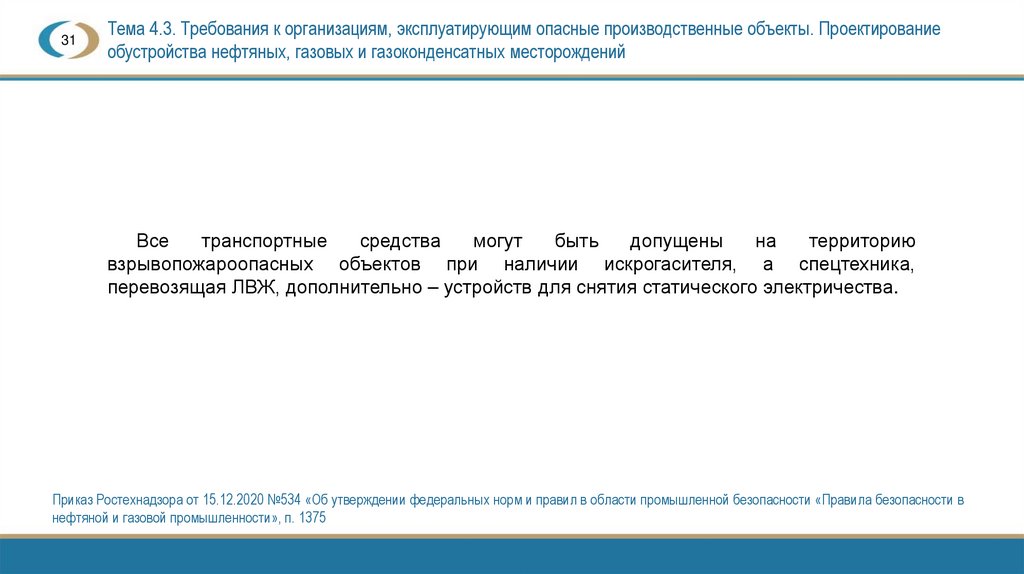

Все
транспортные
средства
могут
быть
допущены
на
территорию
взрывопожароопасных объектов при наличии искрогасителя, а спецтехника,
перевозящая ЛВЖ, дополнительно – устройств для снятия статического электричества.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1375

32.

32
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

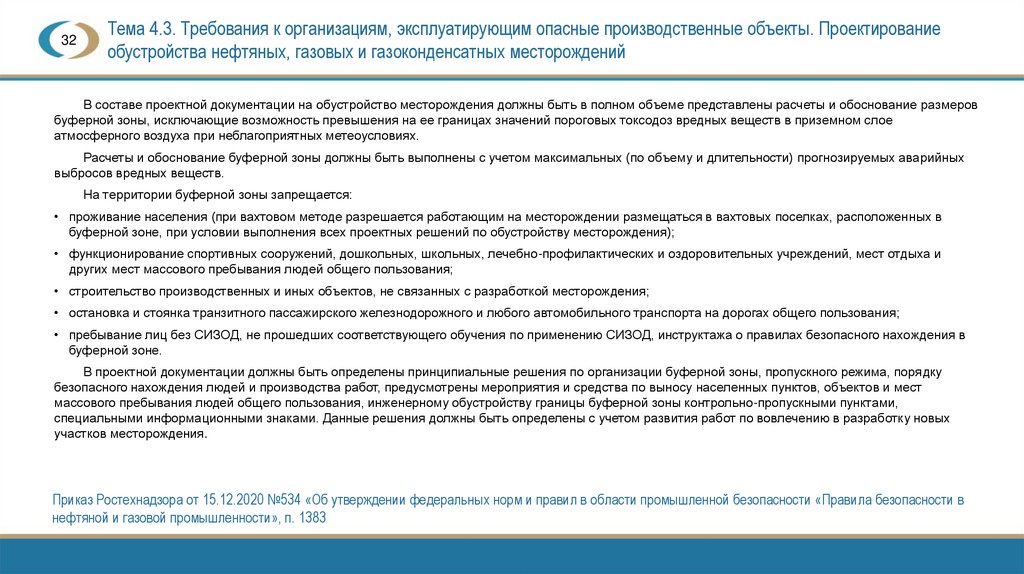

В составе проектной документации на обустройство месторождения должны быть в полном объеме представлены расчеты и обоснование размеров
буферной зоны, исключающие возможность превышения на ее границах значений пороговых токсодоз вредных веществ в приземном слое
атмосферного воздуха при неблагоприятных метеоусловиях.
Расчеты и обоснование буферной зоны должны быть выполнены с учетом максимальных (по объему и длительности) прогнозируемых аварийных
выбросов вредных веществ.
На территории буферной зоны запрещается:
• проживание населения (при вахтовом методе разрешается работающим на месторождении размещаться в вахтовых поселках, расположенных в
буферной зоне, при условии выполнения всех проектных решений по обустройству месторождения);
• функционирование спортивных сооружений, дошкольных, школьных, лечебно-профилактических и оздоровительных учреждений, мест отдыха и
других мест массового пребывания людей общего пользования;
• строительство производственных и иных объектов, не связанных с разработкой месторождения;
• остановка и стоянка транзитного пассажирского железнодорожного и любого автомобильного транспорта на дорогах общего пользования;
• пребывание лиц без СИЗОД, не прошедших соответствующего обучения по применению СИЗОД, инструктажа о правилах безопасного нахождения в
буферной зоне.
В проектной документации должны быть определены принципиальные решения по организации буферной зоны, пропускного режима, порядку
безопасного нахождения людей и производства работ, предусмотрены мероприятия и средства по выносу населенных пунктов, объектов и мест
массового пребывания людей общего пользования, инженерному обустройству границы буферной зоны контрольно-пропускными пунктами,
специальными информационными знаками. Данные решения должны быть определены с учетом развития работ по вовлечению в разработку новых
участков месторождения.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1383

33.

33
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

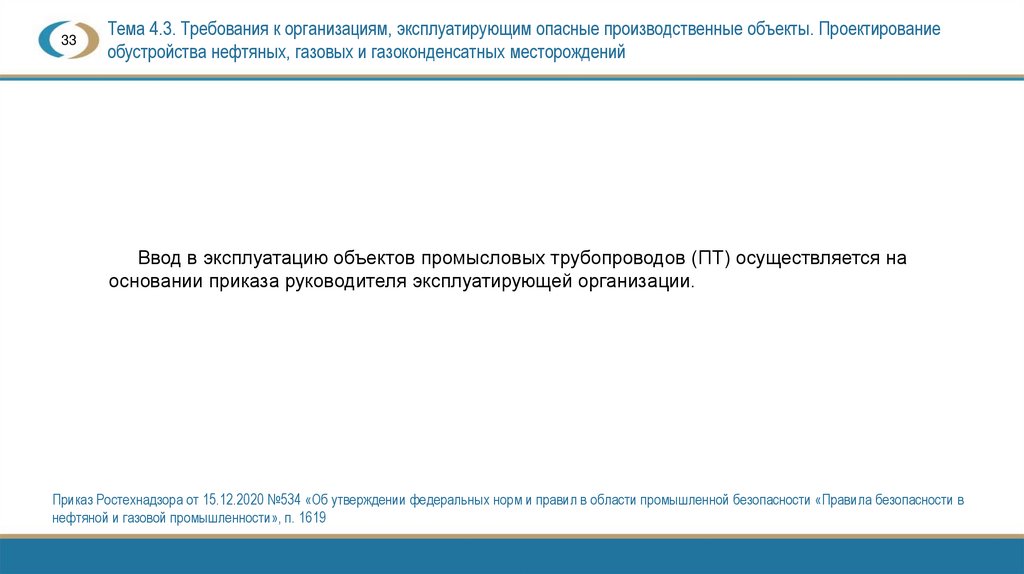

Ввод в эксплуатацию объектов промысловых трубопроводов (ПТ) осуществляется на
основании приказа руководителя эксплуатирующей организации.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 1619

34.

34
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

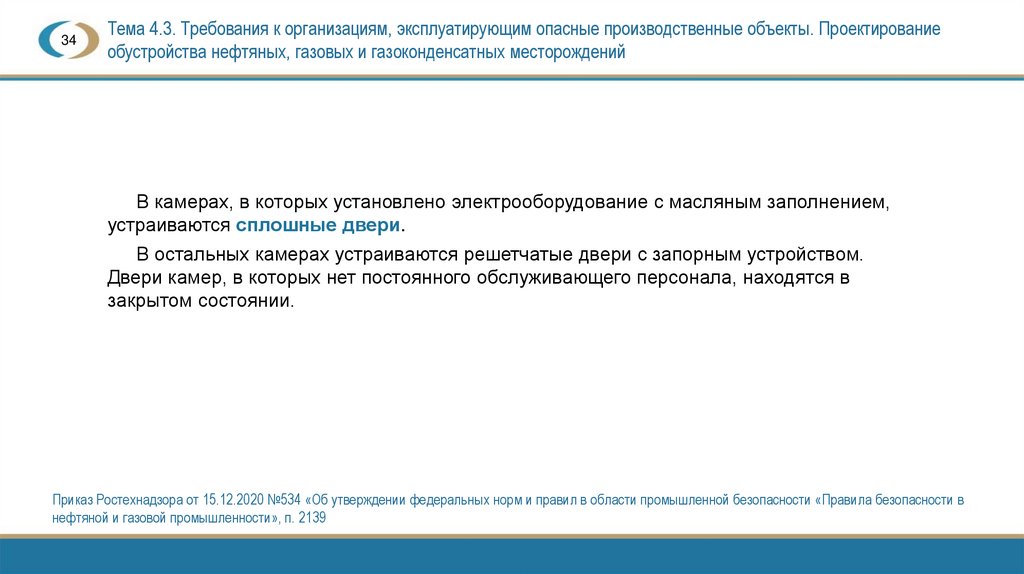

В камерах, в которых установлено электрооборудование с масляным заполнением,
устраиваются сплошные двери.
В остальных камерах устраиваются решетчатые двери с запорным устройством.
Двери камер, в которых нет постоянного обслуживающего персонала, находятся в
закрытом состоянии.
Приказ Ростехнадзора от 15.12.2020 №534 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности в
нефтяной и газовой промышленности», п. 2139

35.

35
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

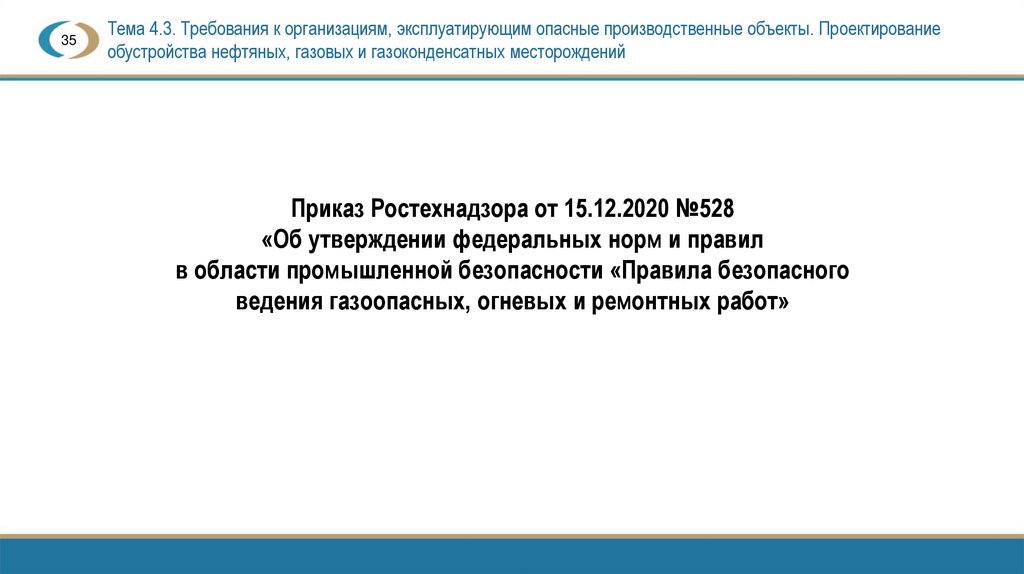

Приказ Ростехнадзора от 15.12.2020 №528
«Об утверждении федеральных норм и правил
в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ»

36.

36
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

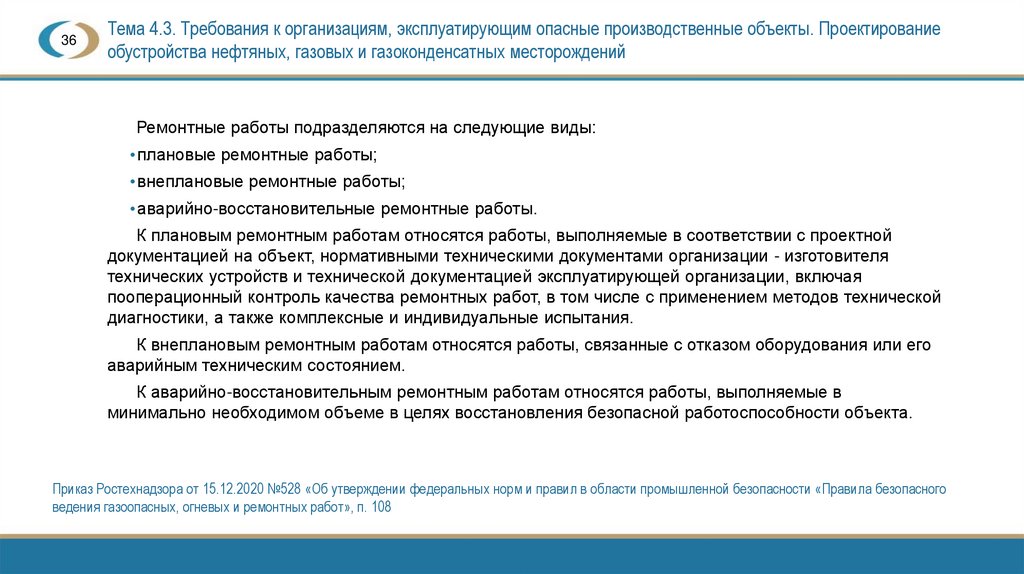

Ремонтные работы подразделяются на следующие виды:
• плановые ремонтные работы;
• внеплановые ремонтные работы;
• аварийно-восстановительные ремонтные работы.
К плановым ремонтным работам относятся работы, выполняемые в соответствии с проектной
документацией на объект, нормативными техническими документами организации - изготовителя
технических устройств и технической документацией эксплуатирующей организации, включая
пооперационный контроль качества ремонтных работ, в том числе с применением методов технической
диагностики, а также комплексные и индивидуальные испытания.
К внеплановым ремонтным работам относятся работы, связанные с отказом оборудования или его
аварийным техническим состоянием.
К аварийно-восстановительным ремонтным работам относятся работы, выполняемые в
минимально необходимом объеме в целях восстановления безопасной работоспособности объекта.
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 108

37.

37
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

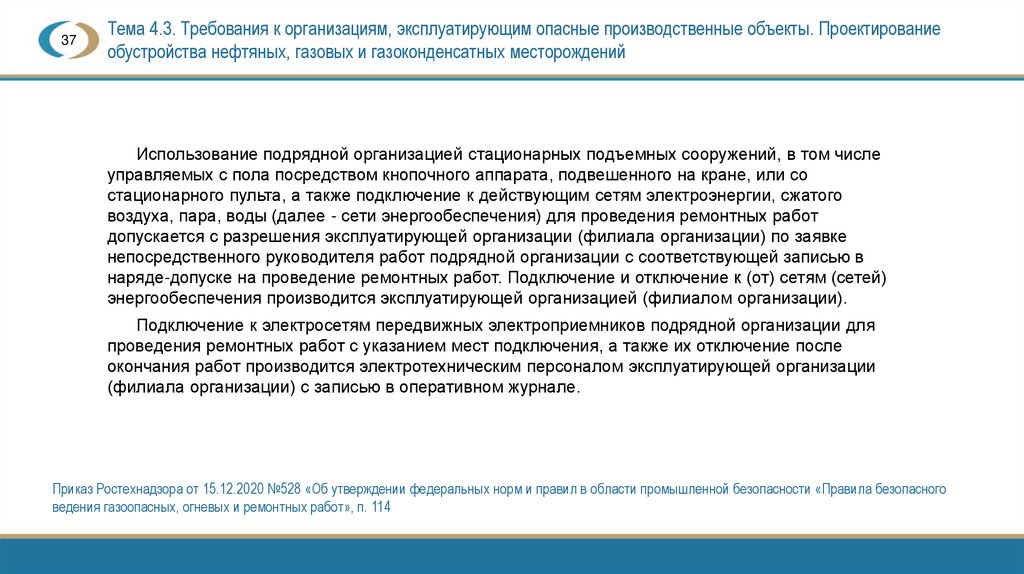

Использование подрядной организацией стационарных подъемных сооружений, в том числе
управляемых с пола посредством кнопочного аппарата, подвешенного на кране, или со
стационарного пульта, а также подключение к действующим сетям электроэнергии, сжатого
воздуха, пара, воды (далее - сети энергообеспечения) для проведения ремонтных работ
допускается с разрешения эксплуатирующей организации (филиала организации) по заявке
непосредственного руководителя работ подрядной организации с соответствующей записью в
наряде-допуске на проведение ремонтных работ. Подключение и отключение к (от) сетям (сетей)
энергообеспечения производится эксплуатирующей организацией (филиалом организации).
Подключение к электросетям передвижных электроприемников подрядной организации для
проведения ремонтных работ с указанием мест подключения, а также их отключение после
окончания работ производится электротехническим персоналом эксплуатирующей организации
(филиала организации) с записью в оперативном журнале.
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 114

38.

38
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

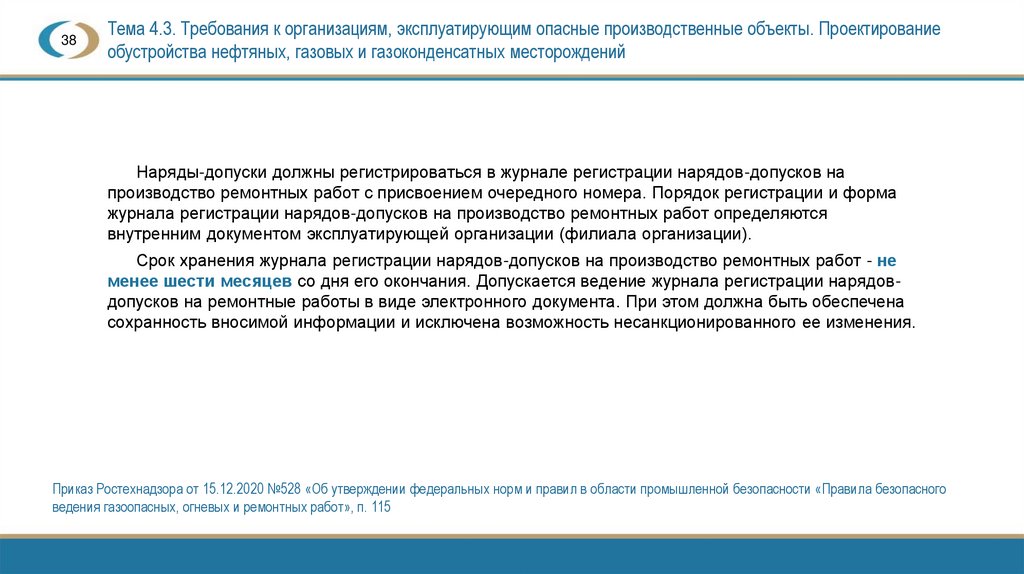

Наряды-допуски должны регистрироваться в журнале регистрации нарядов-допусков на
производство ремонтных работ с присвоением очередного номера. Порядок регистрации и форма
журнала регистрации нарядов-допусков на производство ремонтных работ определяются
внутренним документом эксплуатирующей организации (филиала организации).
Срок хранения журнала регистрации нарядов-допусков на производство ремонтных работ - не
менее шести месяцев со дня его окончания. Допускается ведение журнала регистрации нарядовдопусков на ремонтные работы в виде электронного документа. При этом должна быть обеспечена
сохранность вносимой информации и исключена возможность несанкционированного ее изменения.
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 115

39.

39
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

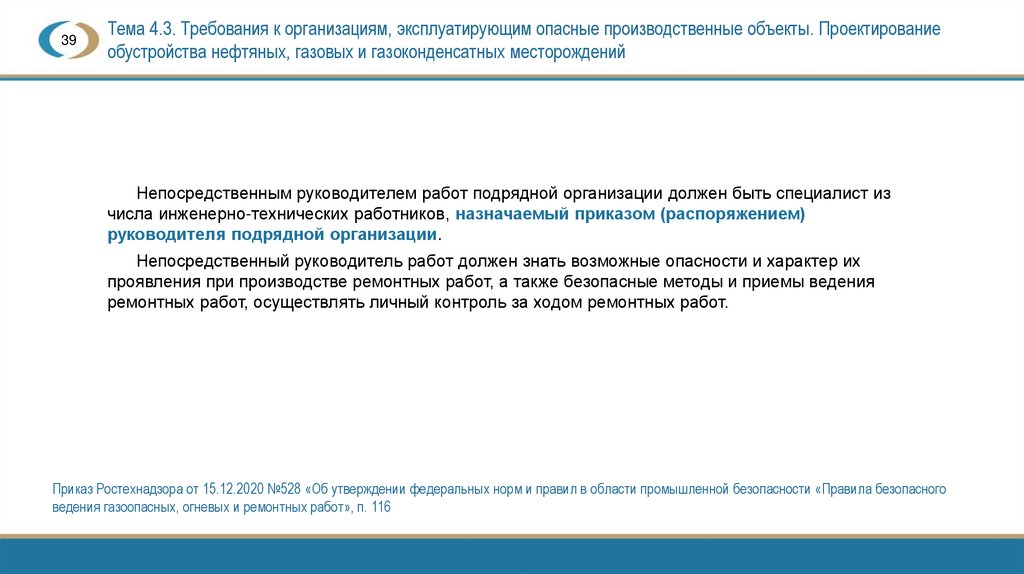

Непосредственным руководителем работ подрядной организации должен быть специалист из
числа инженерно-технических работников, назначаемый приказом (распоряжением)
руководителя подрядной организации.
Непосредственный руководитель работ должен знать возможные опасности и характер их
проявления при производстве ремонтных работ, а также безопасные методы и приемы ведения
ремонтных работ, осуществлять личный контроль за ходом ремонтных работ.
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 116

40.

40
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

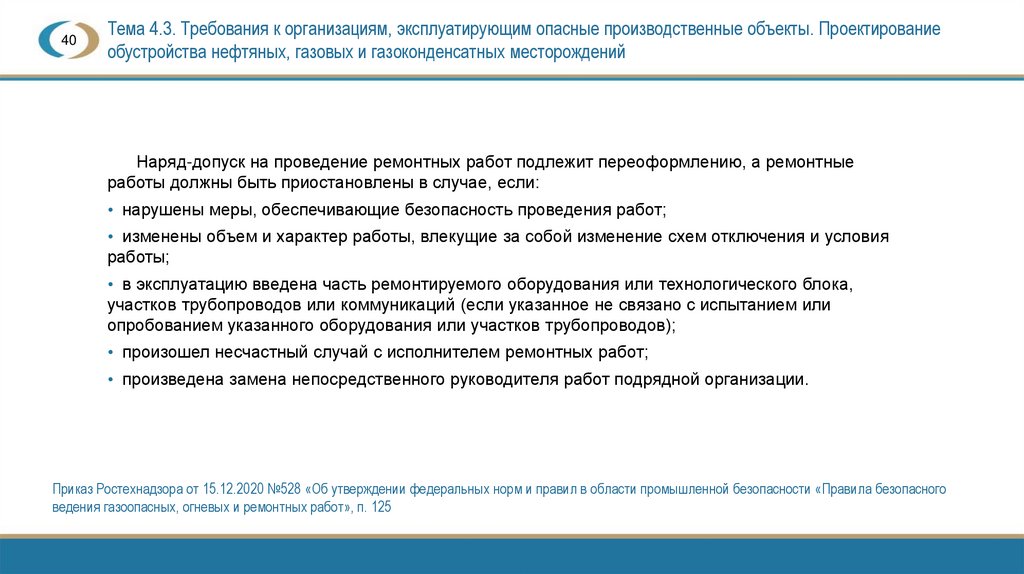

Наряд-допуск на проведение ремонтных работ подлежит переоформлению, а ремонтные
работы должны быть приостановлены в случае, если:
• нарушены меры, обеспечивающие безопасность проведения работ;
• изменены объем и характер работы, влекущие за собой изменение схем отключения и условия
работы;
• в эксплуатацию введена часть ремонтируемого оборудования или технологического блока,
участков трубопроводов или коммуникаций (если указанное не связано с испытанием или
опробованием указанного оборудования или участков трубопроводов);
• произошел несчастный случай с исполнителем ремонтных работ;
• произведена замена непосредственного руководителя работ подрядной организации.
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 125

41.

41
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

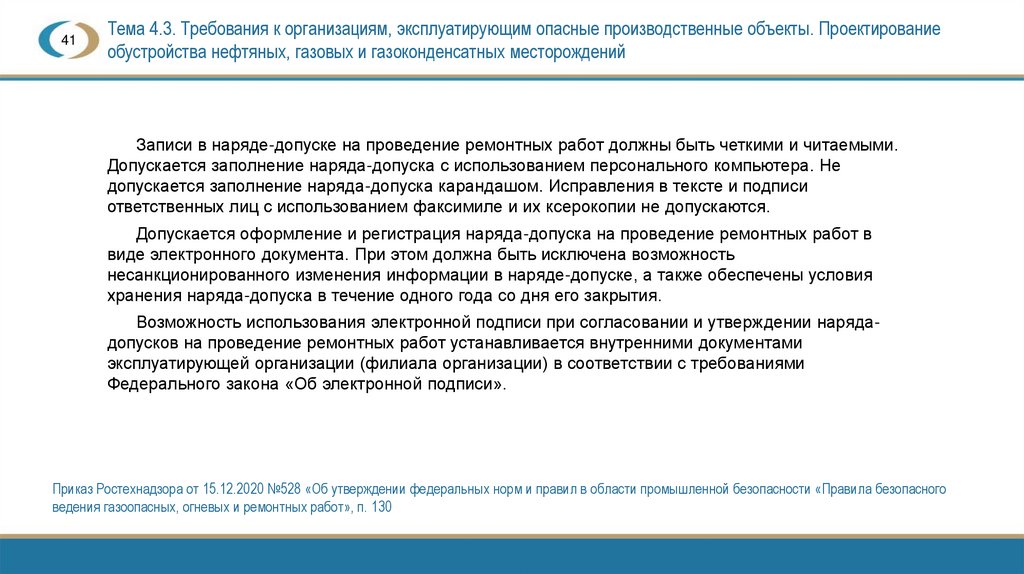

Записи в наряде-допуске на проведение ремонтных работ должны быть четкими и читаемыми.
Допускается заполнение наряда-допуска с использованием персонального компьютера. Не
допускается заполнение наряда-допуска карандашом. Исправления в тексте и подписи
ответственных лиц с использованием факсимиле и их ксерокопии не допускаются.
Допускается оформление и регистрация наряда-допуска на проведение ремонтных работ в
виде электронного документа. При этом должна быть исключена возможность
несанкционированного изменения информации в наряде-допуске, а также обеспечены условия
хранения наряда-допуска в течение одного года со дня его закрытия.
Возможность использования электронной подписи при согласовании и утверждении нарядадопусков на проведение ремонтных работ устанавливается внутренними документами
эксплуатирующей организации (филиала организации) в соответствии с требованиями
Федерального закона «Об электронной подписи».
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 130

42.

42
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

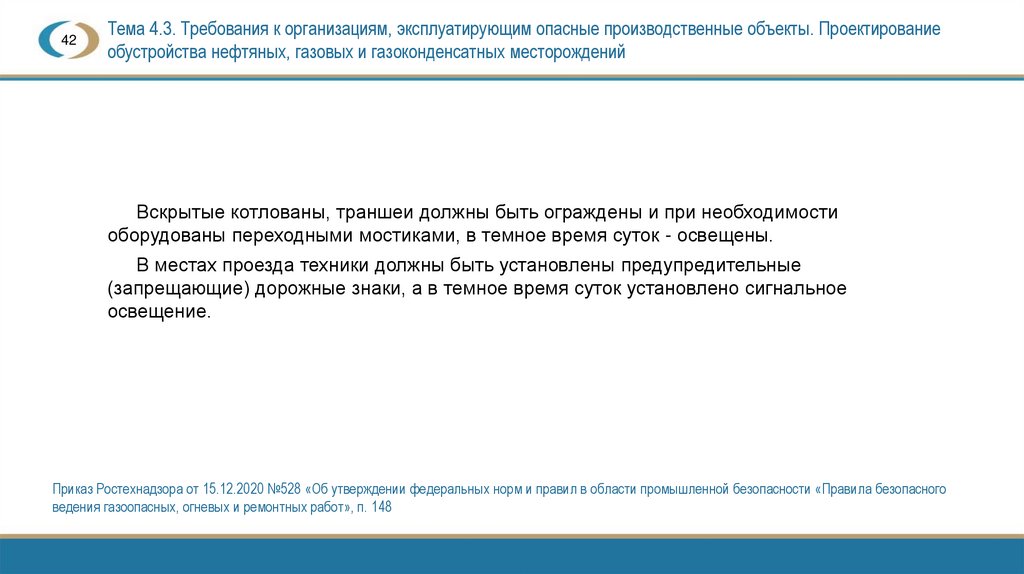

Вскрытые котлованы, траншеи должны быть ограждены и при необходимости
оборудованы переходными мостиками, в темное время суток - освещены.
В местах проезда техники должны быть установлены предупредительные
(запрещающие) дорожные знаки, а в темное время суток установлено сигнальное
освещение.
Приказ Ростехнадзора от 15.12.2020 №528 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасного
ведения газоопасных, огневых и ремонтных работ», п. 148

43.

43
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

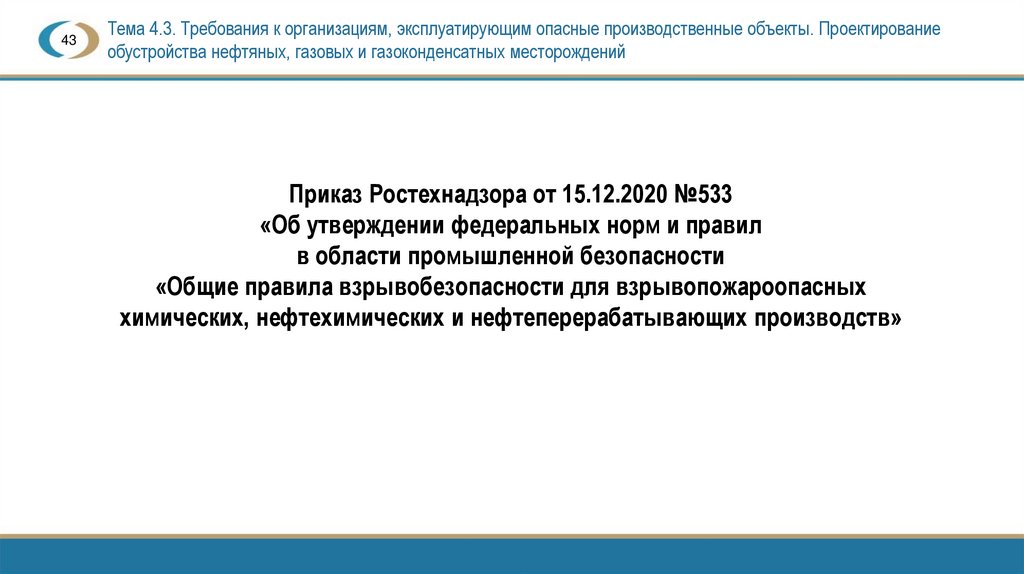

Приказ Ростехнадзора от 15.12.2020 №533
«Об утверждении федеральных норм и правил
в области промышленной безопасности
«Общие правила взрывобезопасности для взрывопожароопасных
химических, нефтехимических и нефтеперерабатывающих производств»

44.

44
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

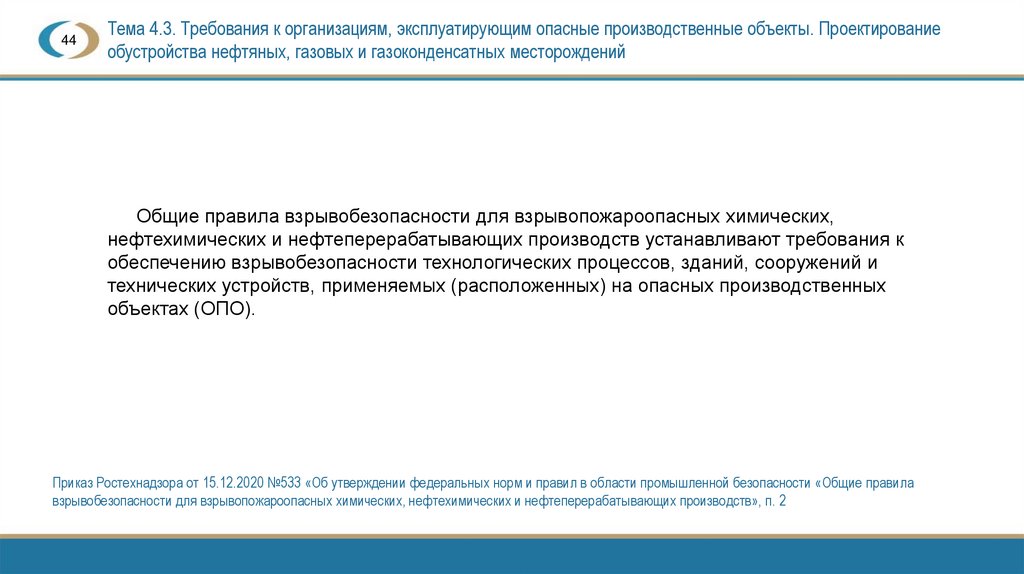

Общие правила взрывобезопасности для взрывопожароопасных химических,
нефтехимических и нефтеперерабатывающих производств устанавливают требования к
обеспечению взрывобезопасности технологических процессов, зданий, сооружений и
технических устройств, применяемых (расположенных) на опасных производственных
объектах (ОПО).
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 2

45.

45
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

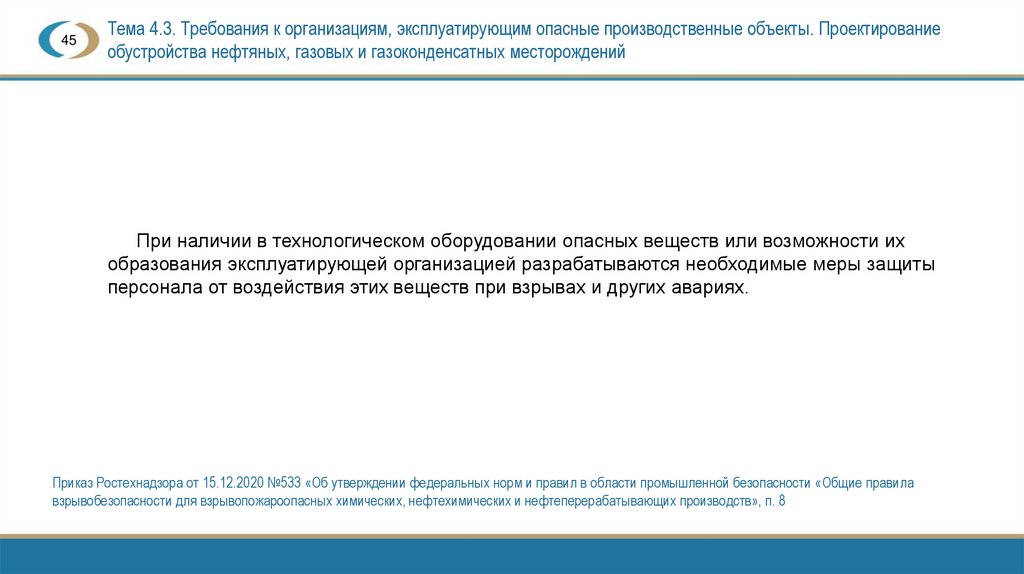

При наличии в технологическом оборудовании опасных веществ или возможности их
образования эксплуатирующей организацией разрабатываются необходимые меры защиты
персонала от воздействия этих веществ при взрывах и других авариях.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 8

46.

46
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

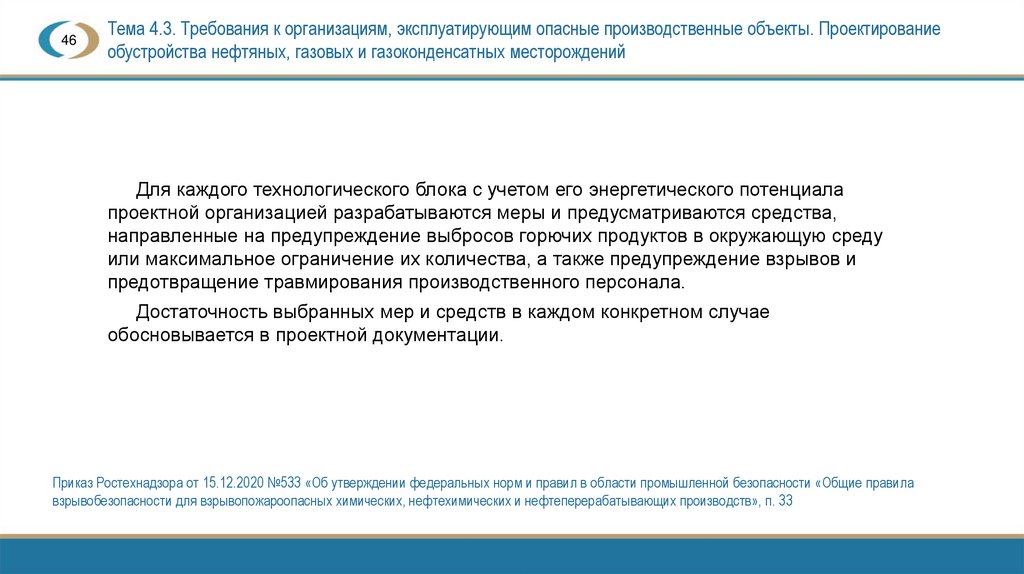

Для каждого технологического блока с учетом его энергетического потенциала
проектной организацией разрабатываются меры и предусматриваются средства,
направленные на предупреждение выбросов горючих продуктов в окружающую среду
или максимальное ограничение их количества, а также предупреждение взрывов и
предотвращение травмирования производственного персонала.
Достаточность выбранных мер и средств в каждом конкретном случае
обосновывается в проектной документации.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 33

47.

47
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

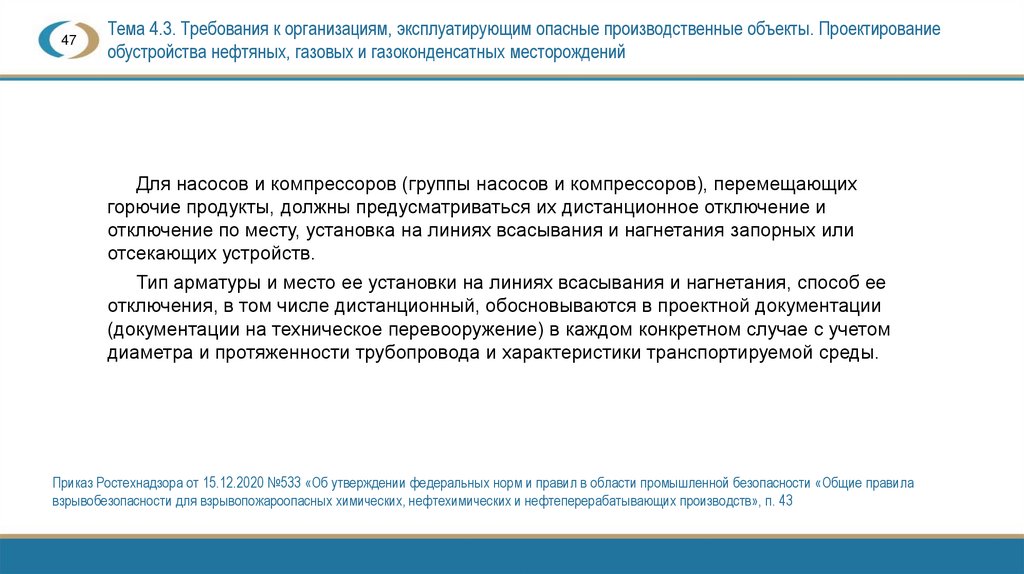

Для насосов и компрессоров (группы насосов и компрессоров), перемещающих
горючие продукты, должны предусматриваться их дистанционное отключение и
отключение по месту, установка на линиях всасывания и нагнетания запорных или
отсекающих устройств.
Тип арматуры и место ее установки на линиях всасывания и нагнетания, способ ее
отключения, в том числе дистанционный, обосновываются в проектной документации
(документации на техническое перевооружение) в каждом конкретном случае с учетом
диаметра и протяженности трубопровода и характеристики транспортируемой среды.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 43

48.

48
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

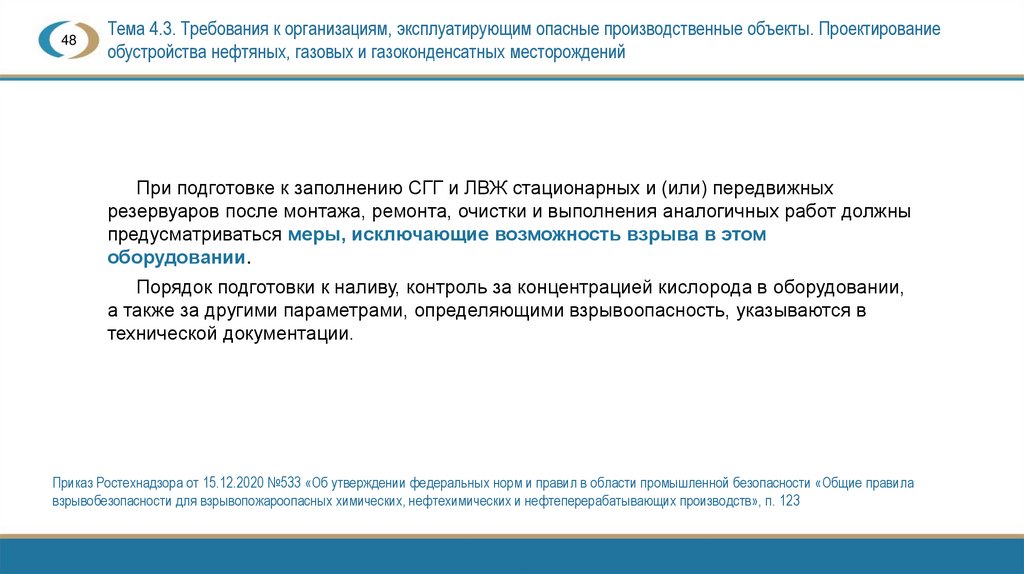

При подготовке к заполнению СГГ и ЛВЖ стационарных и (или) передвижных
резервуаров после монтажа, ремонта, очистки и выполнения аналогичных работ должны
предусматриваться меры, исключающие возможность взрыва в этом
оборудовании.
Порядок подготовки к наливу, контроль за концентрацией кислорода в оборудовании,
а также за другими параметрами, определяющими взрывоопасность, указываются в
технической документации.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 123

49.

49
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

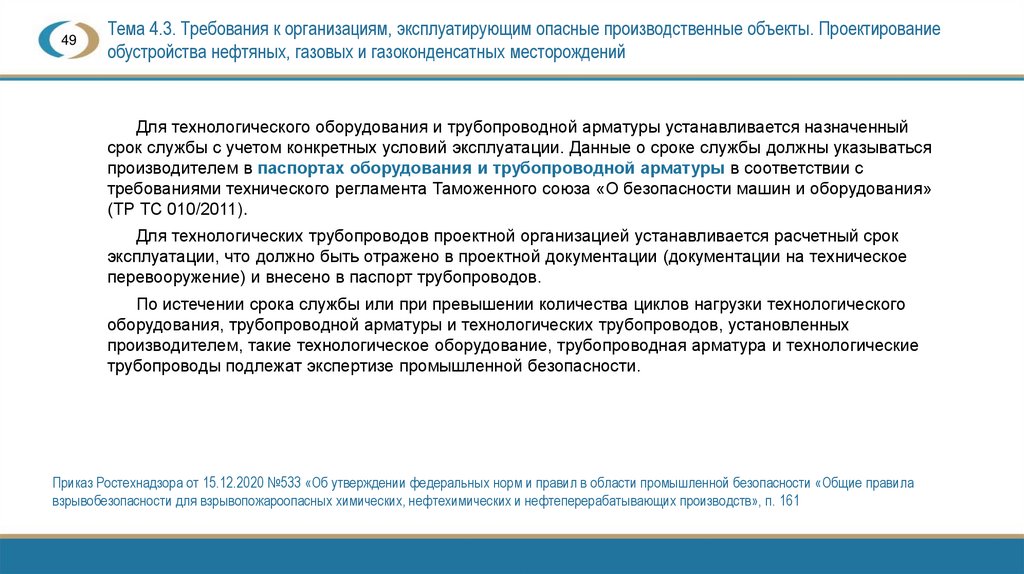

Для технологического оборудования и трубопроводной арматуры устанавливается назначенный
срок службы с учетом конкретных условий эксплуатации. Данные о сроке службы должны указываться
производителем в паспортах оборудования и трубопроводной арматуры в соответствии с
требованиями технического регламента Таможенного союза «О безопасности машин и оборудования»
(ТР ТС 010/2011).
Для технологических трубопроводов проектной организацией устанавливается расчетный срок
эксплуатации, что должно быть отражено в проектной документации (документации на техническое
перевооружение) и внесено в паспорт трубопроводов.
По истечении срока службы или при превышении количества циклов нагрузки технологического
оборудования, трубопроводной арматуры и технологических трубопроводов, установленных
производителем, такие технологическое оборудование, трубопроводная арматура и технологические
трубопроводы подлежат экспертизе промышленной безопасности.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 161

50.

50
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

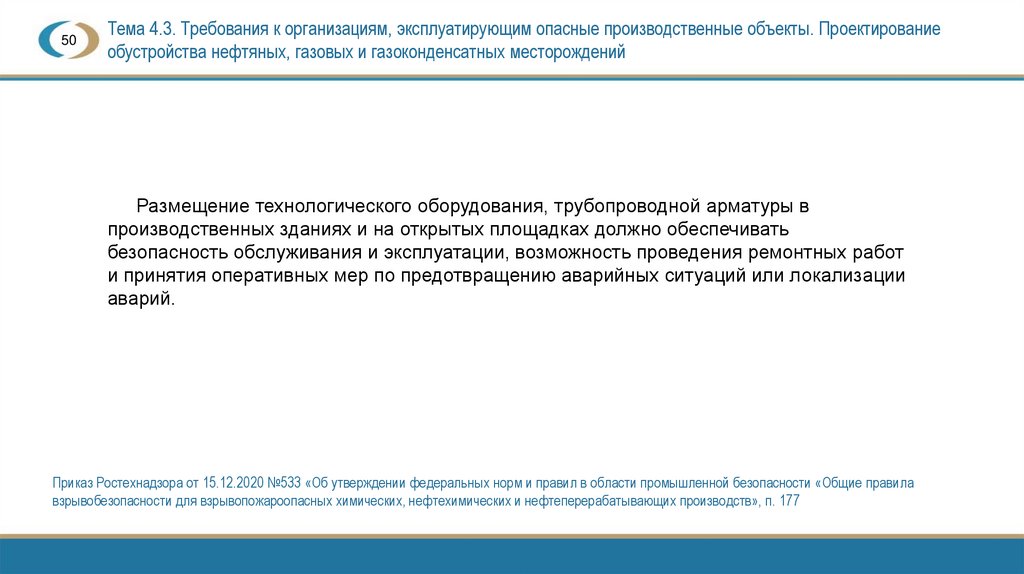

Размещение технологического оборудования, трубопроводной арматуры в
производственных зданиях и на открытых площадках должно обеспечивать
безопасность обслуживания и эксплуатации, возможность проведения ремонтных работ
и принятия оперативных мер по предотвращению аварийных ситуаций или локализации
аварий.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 177

51.

51
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

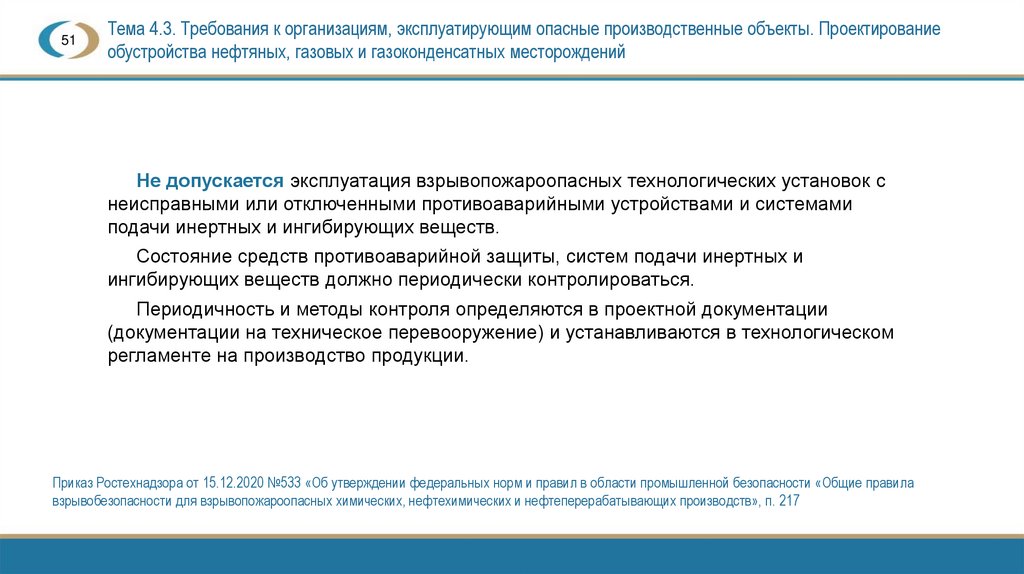

Не допускается эксплуатация взрывопожароопасных технологических установок с
неисправными или отключенными противоаварийными устройствами и системами
подачи инертных и ингибирующих веществ.
Состояние средств противоаварийной защиты, систем подачи инертных и
ингибирующих веществ должно периодически контролироваться.
Периодичность и методы контроля определяются в проектной документации
(документации на техническое перевооружение) и устанавливаются в технологическом
регламенте на производство продукции.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 217

52.

52
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

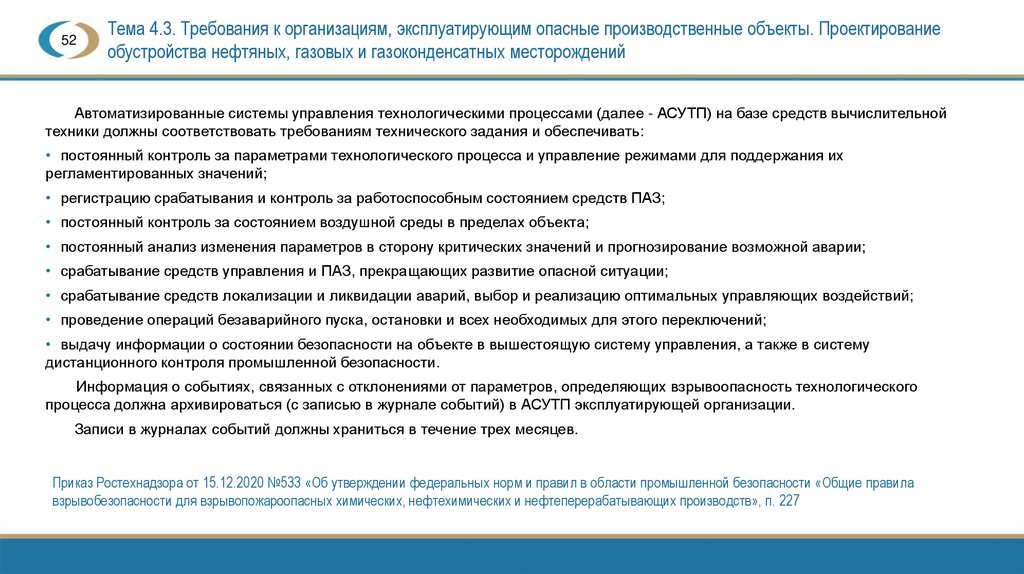

Автоматизированные системы управления технологическими процессами (далее - АСУТП) на базе средств вычислительной
техники должны соответствовать требованиям технического задания и обеспечивать:
• постоянный контроль за параметрами технологического процесса и управление режимами для поддержания их
регламентированных значений;
• регистрацию срабатывания и контроль за работоспособным состоянием средств ПАЗ;
• постоянный контроль за состоянием воздушной среды в пределах объекта;
• постоянный анализ изменения параметров в сторону критических значений и прогнозирование возможной аварии;
• срабатывание средств управления и ПАЗ, прекращающих развитие опасной ситуации;
• срабатывание средств локализации и ликвидации аварий, выбор и реализацию оптимальных управляющих воздействий;
• проведение операций безаварийного пуска, остановки и всех необходимых для этого переключений;
• выдачу информации о состоянии безопасности на объекте в вышестоящую систему управления, а также в систему
дистанционного контроля промышленной безопасности.
Информация о событиях, связанных с отклонениями от параметров, определяющих взрывоопасность технологического
процесса должна архивироваться (с записью в журнале событий) в АСУТП эксплуатирующей организации.
Записи в журналах событий должны храниться в течение трех месяцев.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 227

53.

53
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений
Технологические процессы и работа оборудования не должны осуществляться с
неисправными или отключенными системами контроля, управления и ПАЗ, связи и
оповещения.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 288

54.

54
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

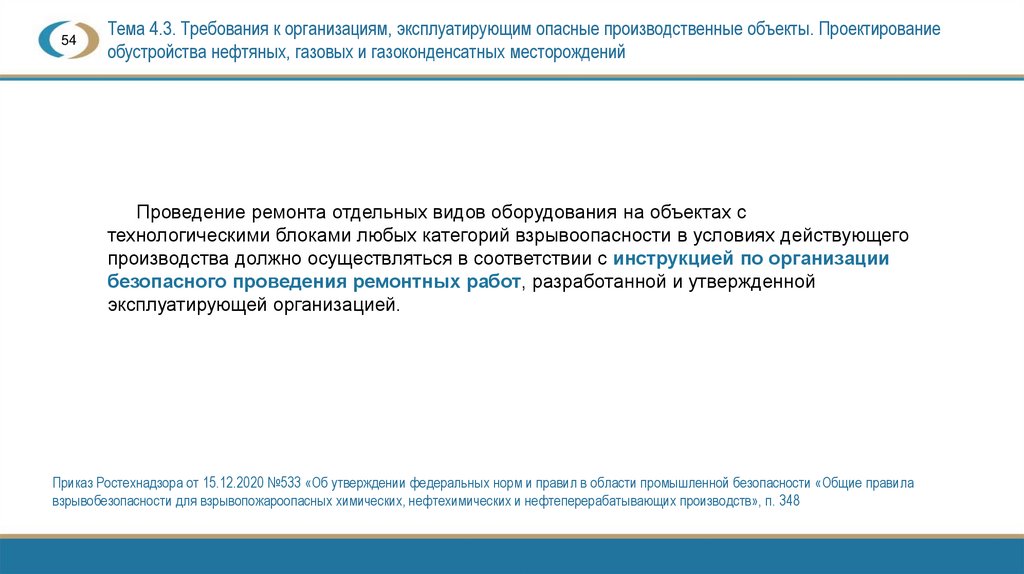

Проведение ремонта отдельных видов оборудования на объектах с
технологическими блоками любых категорий взрывоопасности в условиях действующего
производства должно осуществляться в соответствии с инструкцией по организации
безопасного проведения ремонтных работ, разработанной и утвержденной
эксплуатирующей организацией.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 348

55.

55
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

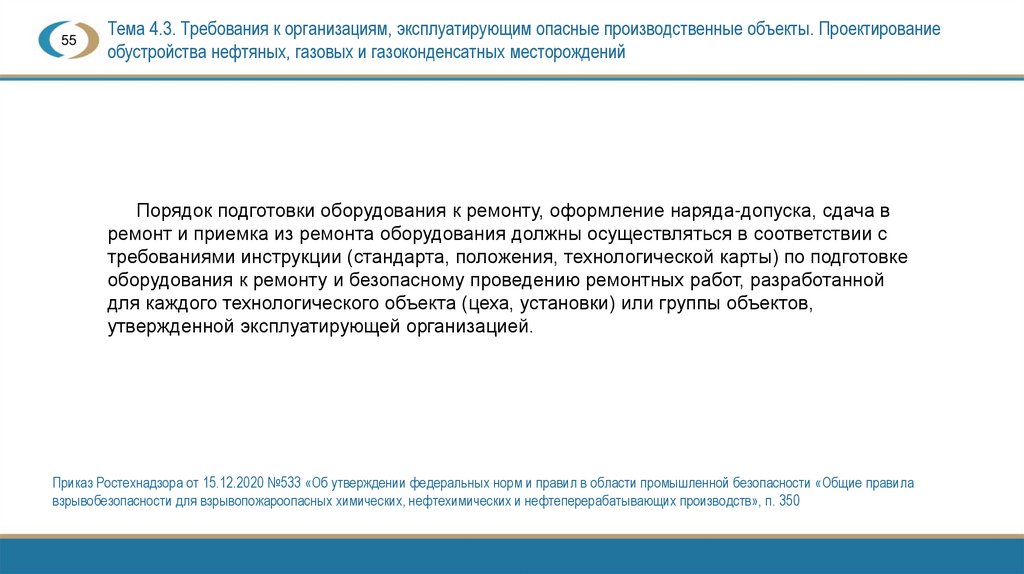

Порядок подготовки оборудования к ремонту, оформление наряда-допуска, сдача в
ремонт и приемка из ремонта оборудования должны осуществляться в соответствии с
требованиями инструкции (стандарта, положения, технологической карты) по подготовке
оборудования к ремонту и безопасному проведению ремонтных работ, разработанной
для каждого технологического объекта (цеха, установки) или группы объектов,
утвержденной эксплуатирующей организацией.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 350

56.

56
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

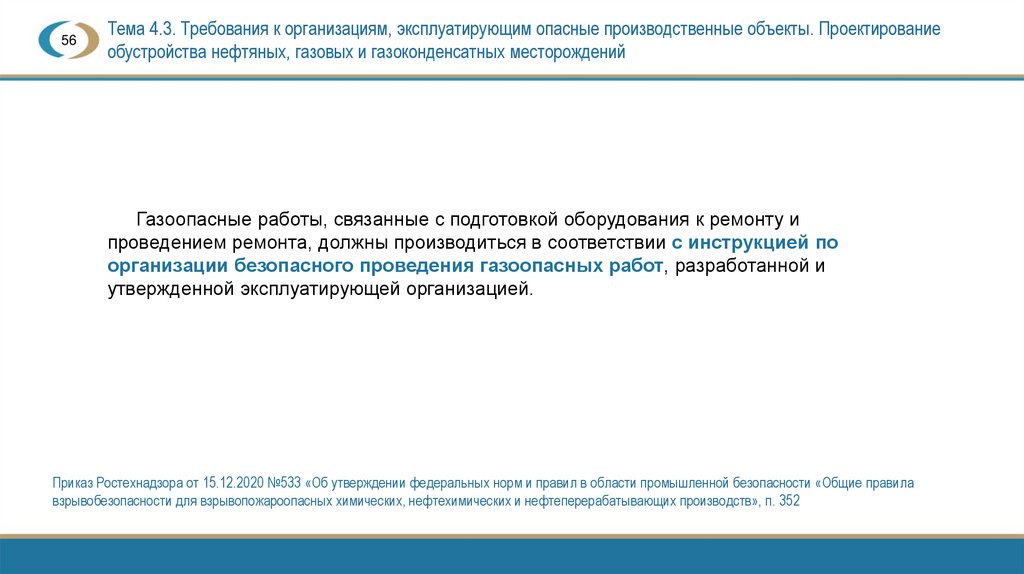

Газоопасные работы, связанные с подготовкой оборудования к ремонту и
проведением ремонта, должны производиться в соответствии с инструкцией по
организации безопасного проведения газоопасных работ, разработанной и
утвержденной эксплуатирующей организацией.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 352

57.

57
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

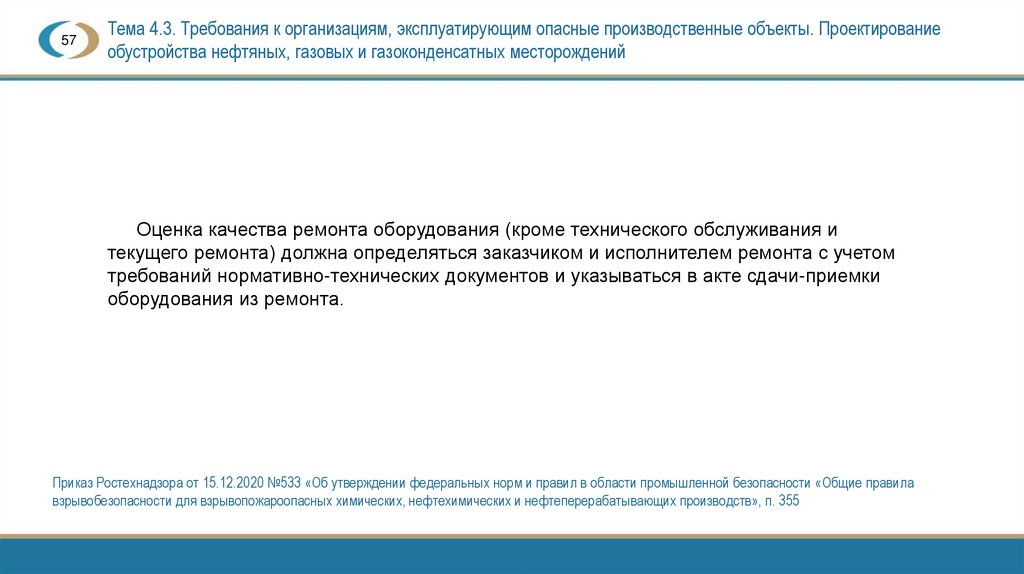

Оценка качества ремонта оборудования (кроме технического обслуживания и
текущего ремонта) должна определяться заказчиком и исполнителем ремонта с учетом
требований нормативно-технических документов и указываться в акте сдачи-приемки
оборудования из ремонта.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 355

58.

58
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

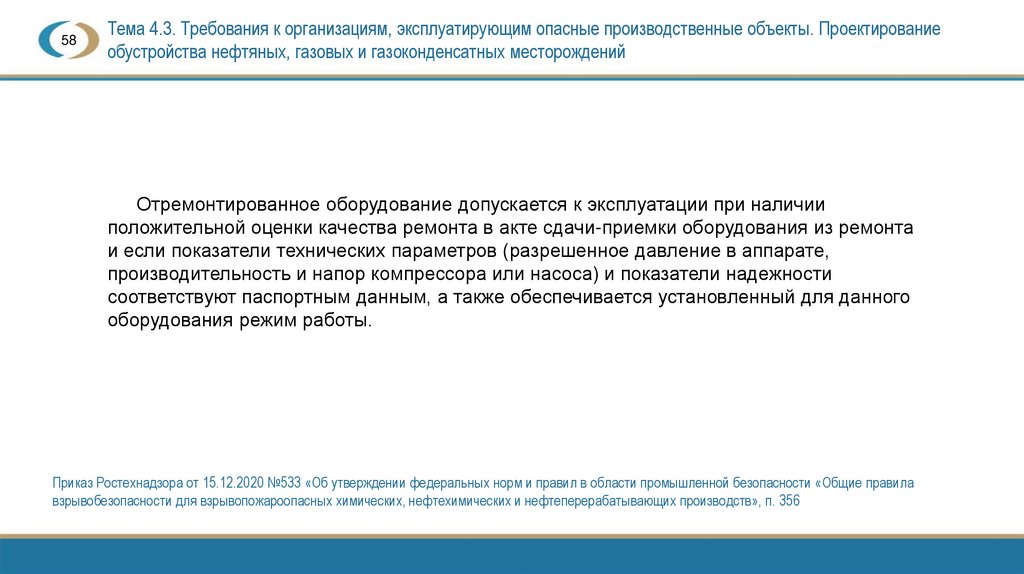

Отремонтированное оборудование допускается к эксплуатации при наличии
положительной оценки качества ремонта в акте сдачи-приемки оборудования из ремонта
и если показатели технических параметров (разрешенное давление в аппарате,
производительность и напор компрессора или насоса) и показатели надежности
соответствуют паспортным данным, а также обеспечивается установленный для данного
оборудования режим работы.
Приказ Ростехнадзора от 15.12.2020 №533 «Об утверждении федеральных норм и правил в области промышленной безопасности «Общие правила
взрывобезопасности для взрывопожароопасных химических, нефтехимических и нефтеперерабатывающих производств», п. 356

59.

59
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

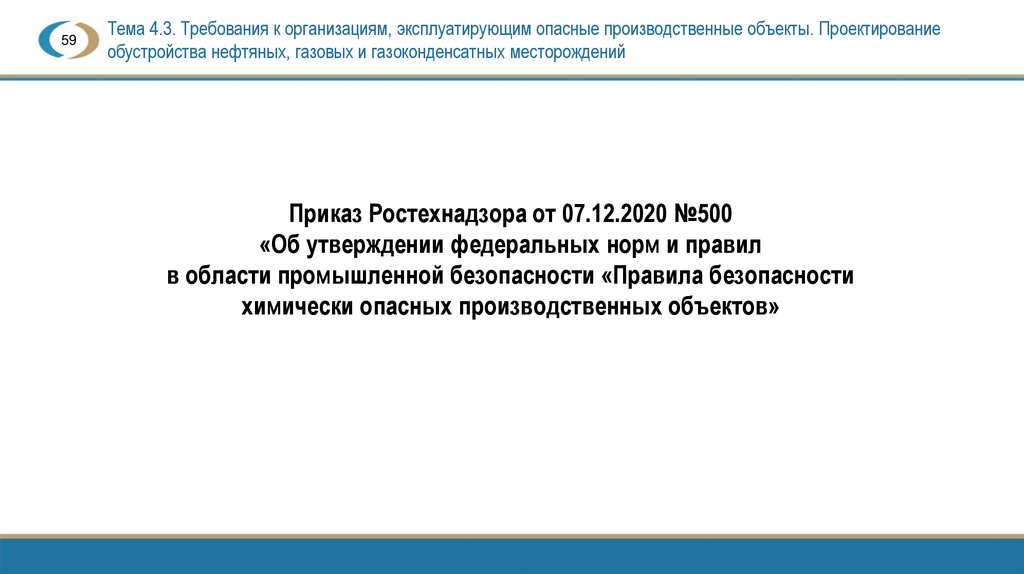

Приказ Ростехнадзора от 07.12.2020 №500
«Об утверждении федеральных норм и правил
в области промышленной безопасности «Правила безопасности
химически опасных производственных объектов»

60.

60
Тема 4.3. Требования к организациям, эксплуатирующим опасные производственные объекты. Проектирование
обустройства нефтяных, газовых и газоконденсатных месторождений

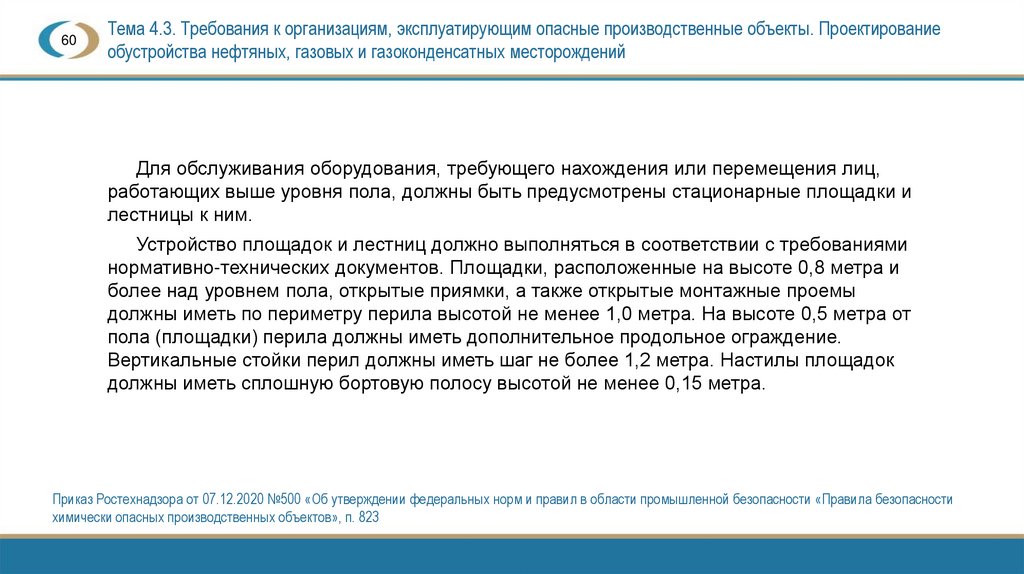

Для обслуживания оборудования, требующего нахождения или перемещения лиц,
работающих выше уровня пола, должны быть предусмотрены стационарные площадки и
лестницы к ним.
Устройство площадок и лестниц должно выполняться в соответствии с требованиями
нормативно-технических документов. Площадки, расположенные на высоте 0,8 метра и
более над уровнем пола, открытые приямки, а также открытые монтажные проемы
должны иметь по периметру перила высотой не менее 1,0 метра. На высоте 0,5 метра от
пола (площадки) перила должны иметь дополнительное продольное ограждение.
Вертикальные стойки перил должны иметь шаг не более 1,2 метра. Настилы площадок
должны иметь сплошную бортовую полосу высотой не менее 0,15 метра.
Приказ Ростехнадзора от 07.12.2020 №500 «Об утверждении федеральных норм и правил в области промышленной безопасности «Правила безопасности
химически опасных производственных объектов», п. 823
