05_Плоскость и прямая

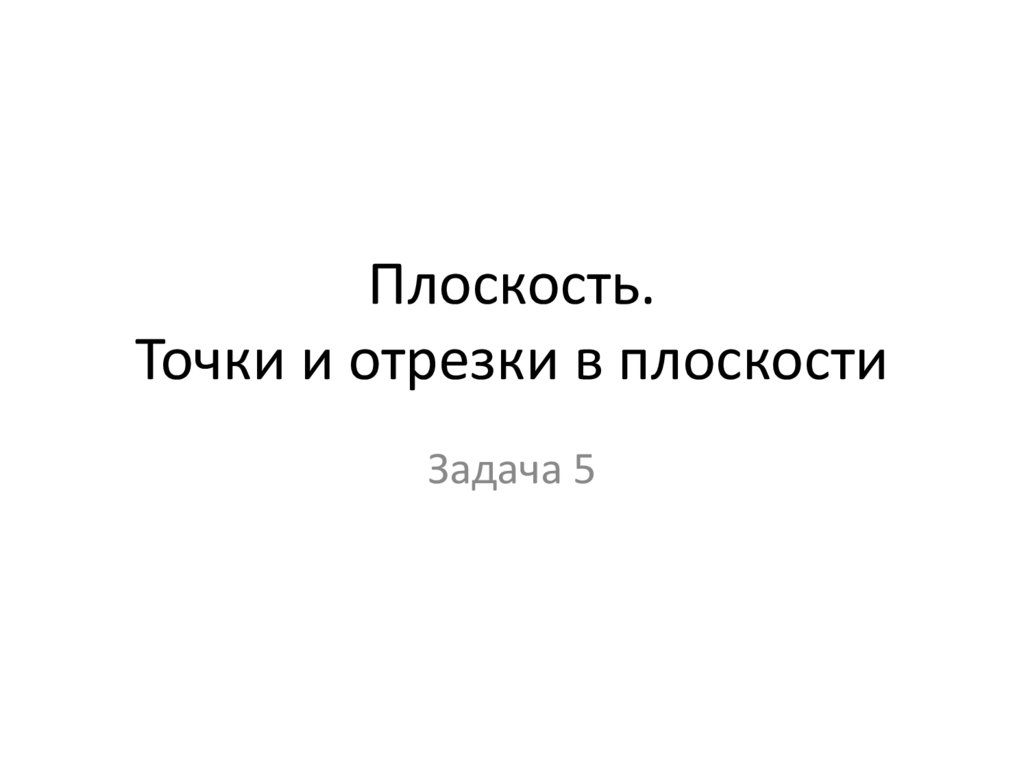

1. Плоскость. Точки и отрезки в плоскости

Задача 5

2.

Задача 5

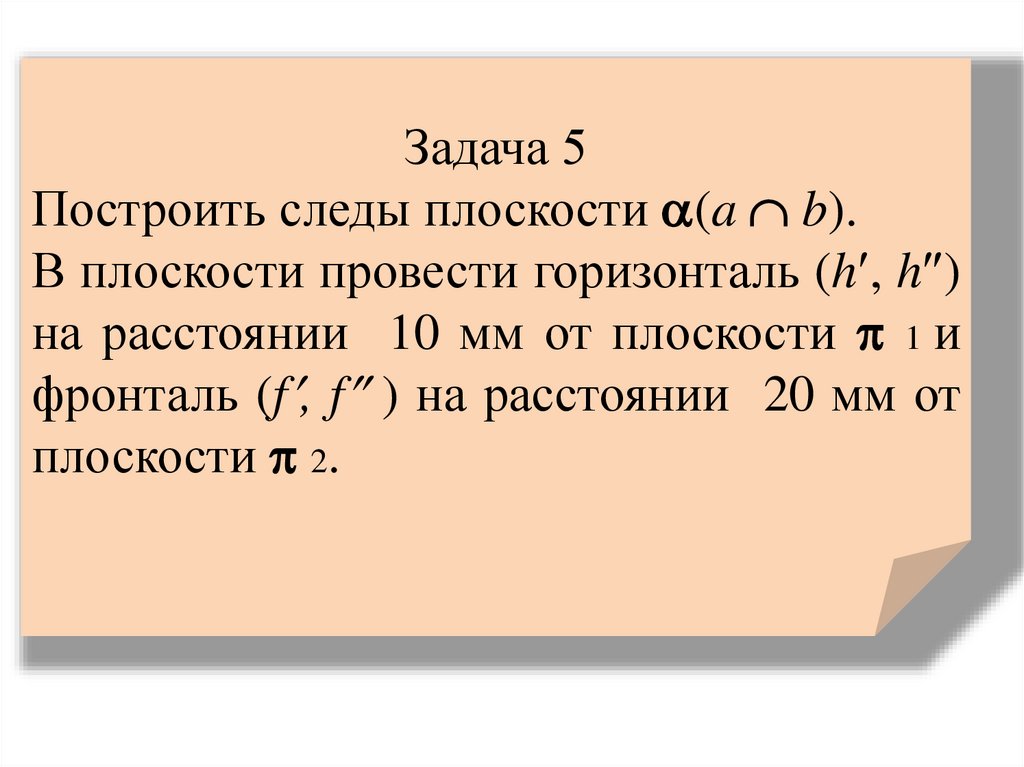

Построить следы плоскости (a b).
В плоскости провести горизонталь (h , h )
на расстоянии 10 мм от плоскости 1 и
фронталь (f , f ) на расстоянии 20 мм от
плоскости 2.

3.

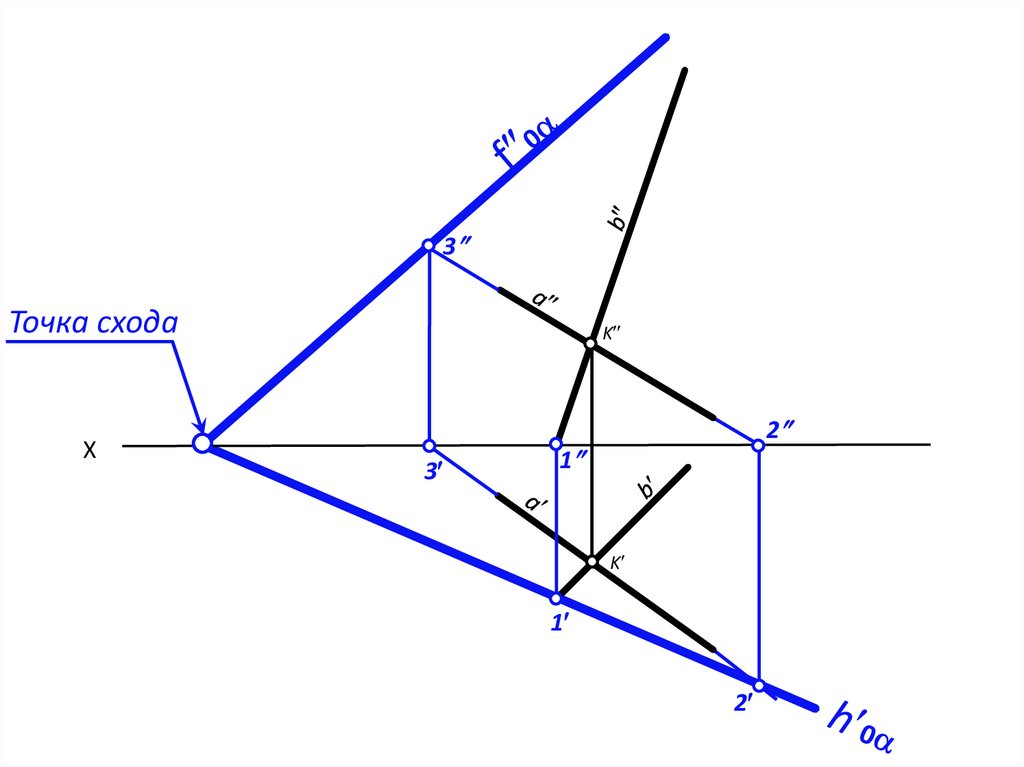

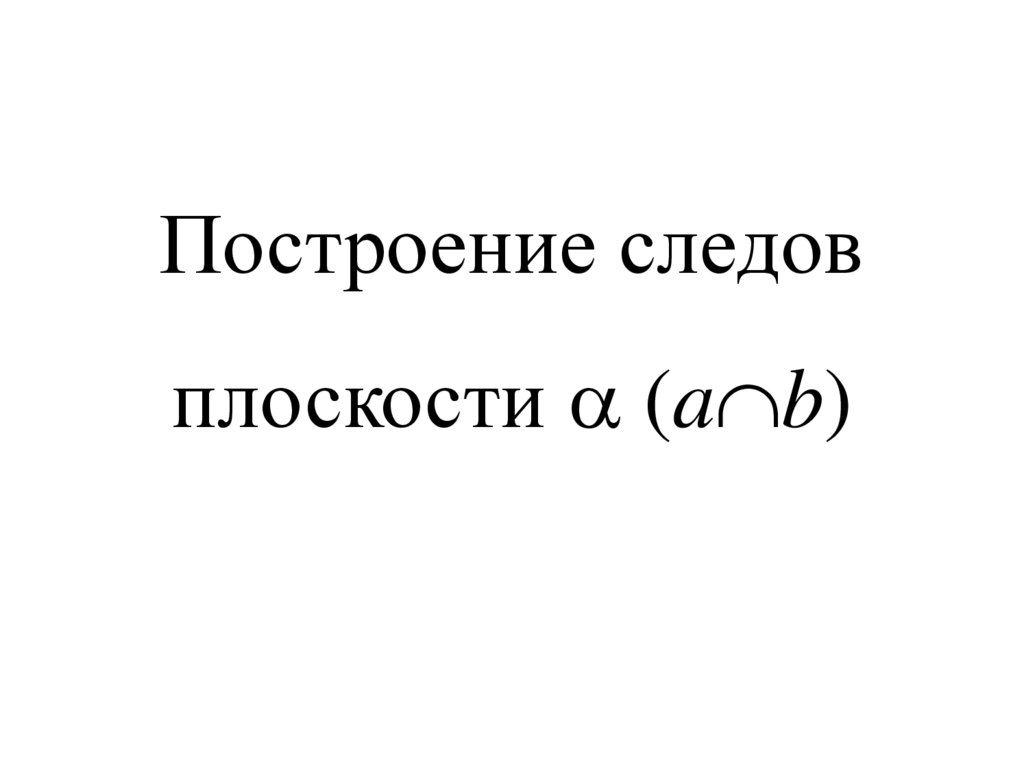

Построение следов
плоскости (a b)

4.

3
Точка схода
Х
K
3
2
1
K
1
2

5.

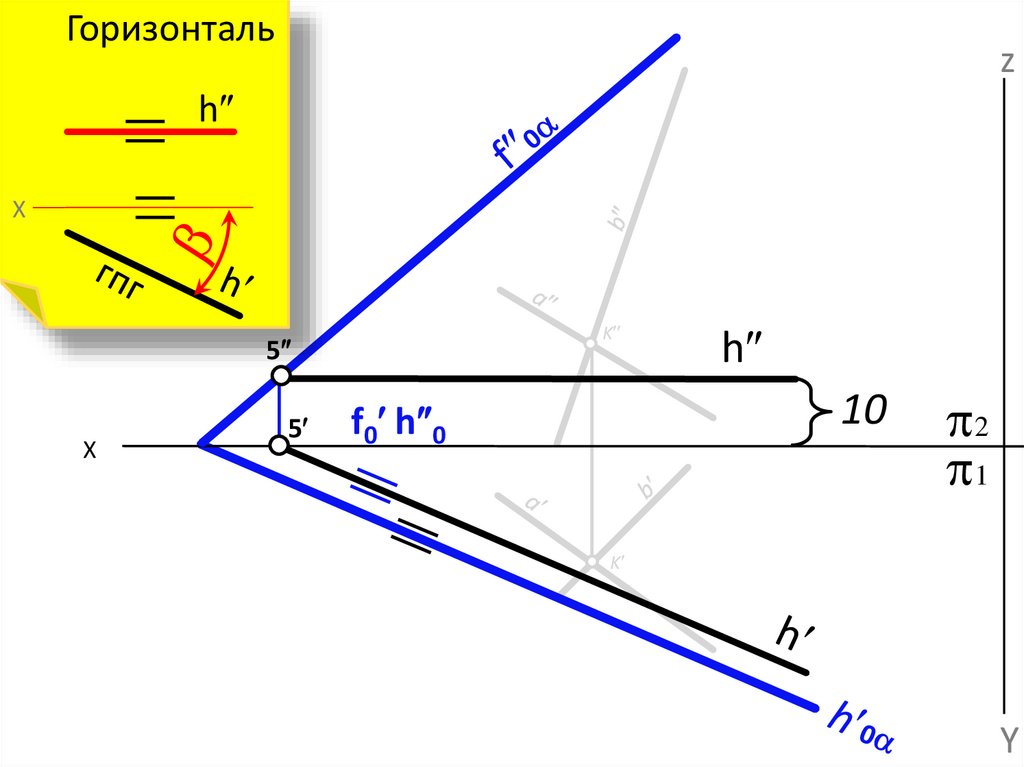

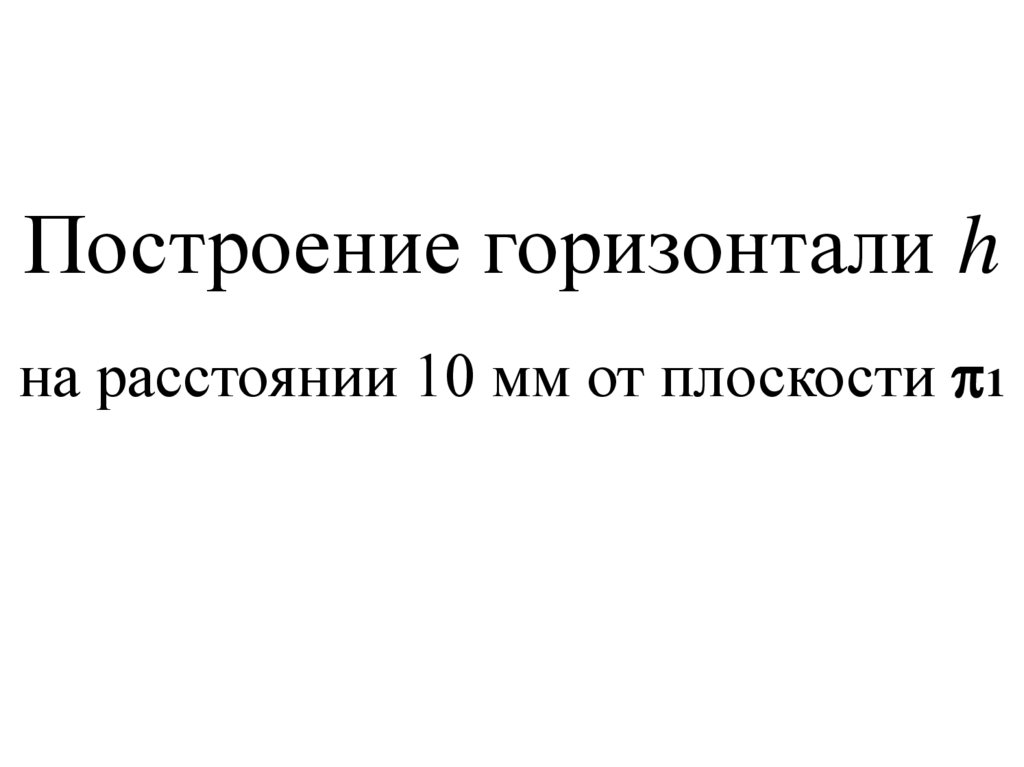

Построение горизонтали h
на расстоянии 10 мм от плоскости 1

6.

Горизонталь
z
h
Х
K
5
Х
5
f0 h 0
ffff
h
10
2
1
K
Y

7.

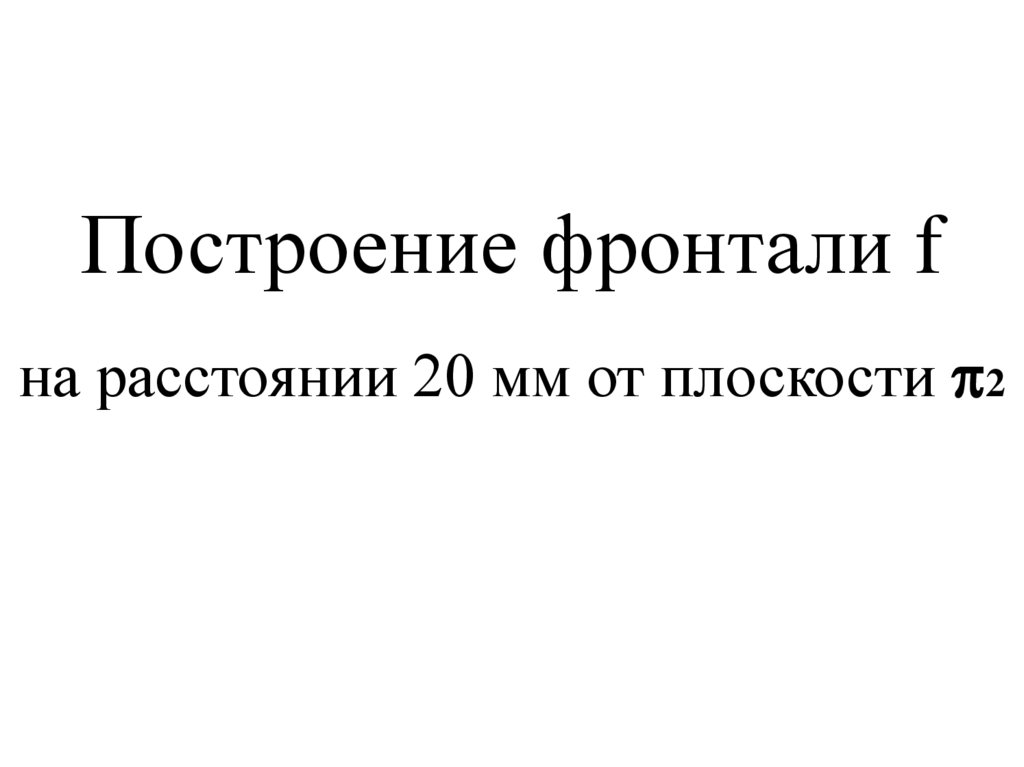

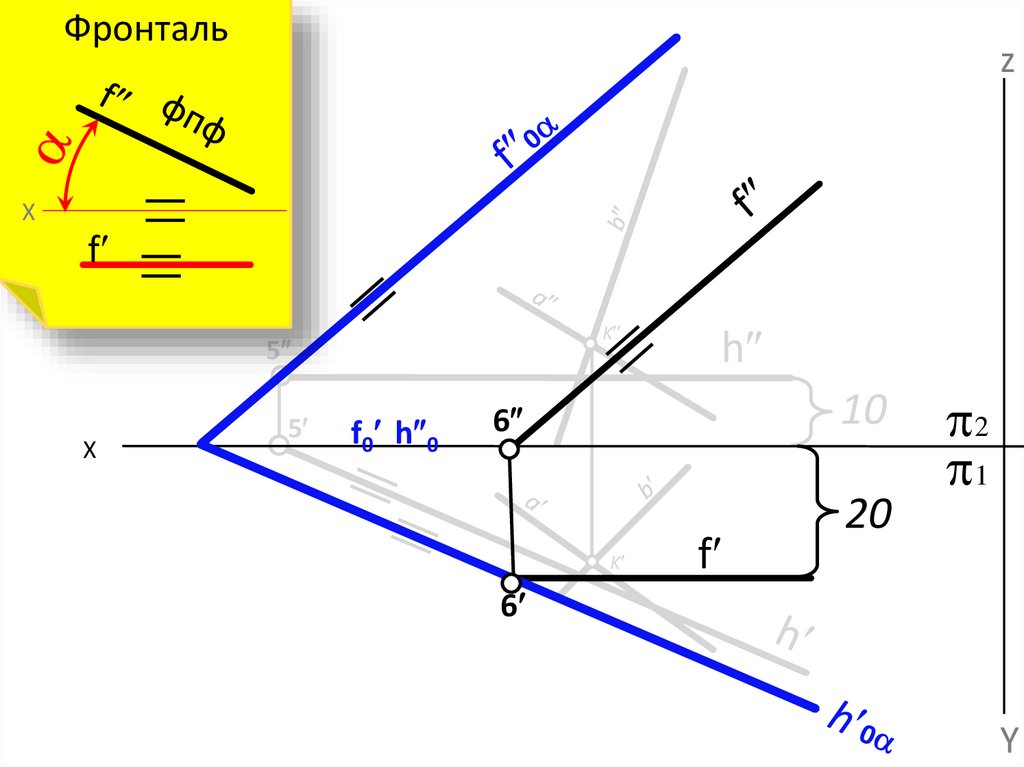

Построение фронтали f
на расстоянии 20 мм от плоскости 2

8.

Фронталь
z
Х
f
K
5
Х
5
f0 h 0
h
10
6
K
f
20
2
1
6
Y
